MODE D'EMPLOI GLIDE INOX ELICA

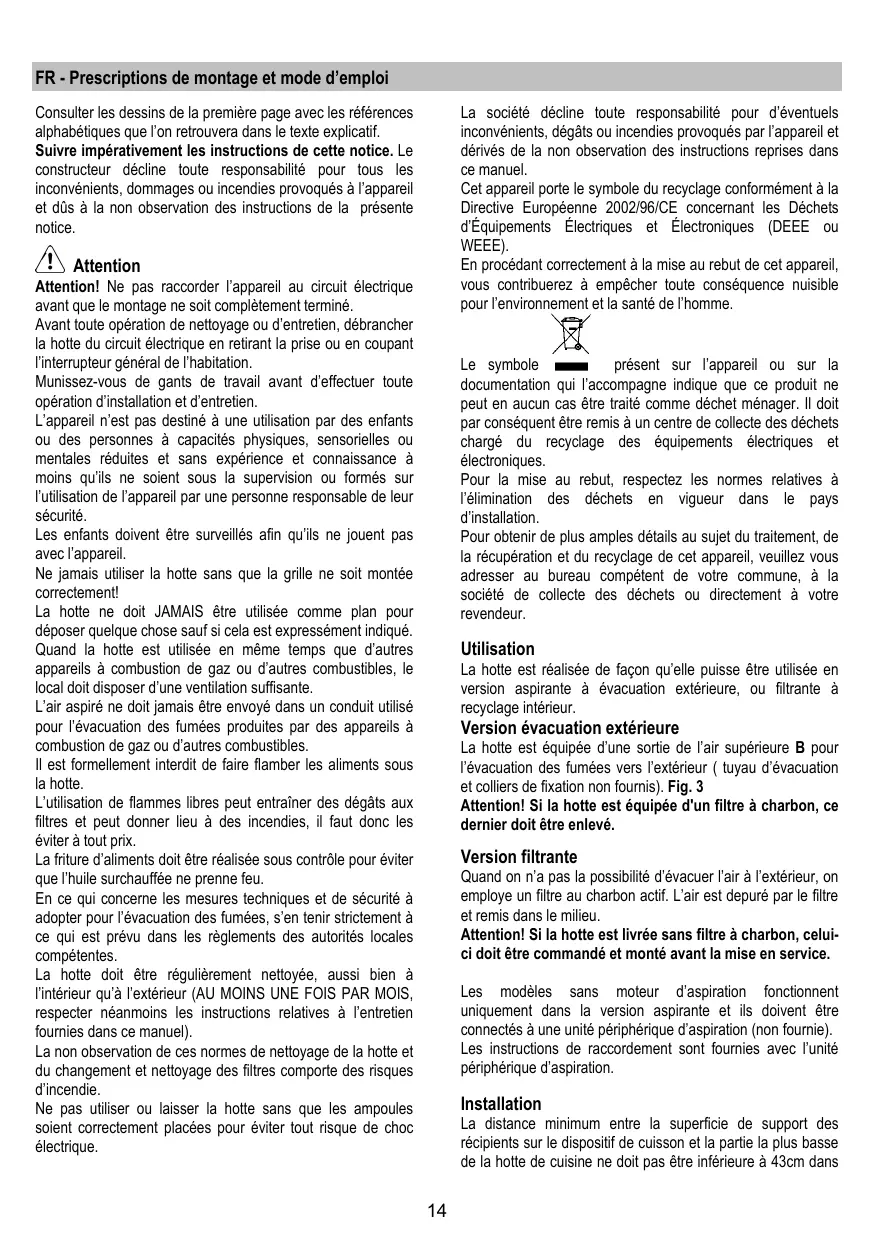

FR - Prescriptions de montage et mode d’emploi La société décline toute responsabilité pour d’éventuels inconvénients, dégâts ou incendies provoqués par l’appareil et dérivés de la non observation des instructions reprises dans ce manuel. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme. Consulter les dessins de la première page avec les références alphabétiques que l’on retrouvera dans le texte explicatif. Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice. Attention Attention! Ne pas raccorder l’appareil au circuit électrique avant que le montage ne soit complètement terminé. Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation. Munissez-vous de gants de travail avant d’effectuer toute opération d’installation et d’entretien. L’appareil n’est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu’ils ne soient sous la supervision ou formés sur l’utilisation de l’appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement! La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d’autres appareils à combustion de gaz ou d’autres combustibles, le local doit disposer d’une ventilation suffisante. L’air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l’évacuation des fumées produites par des appareils à combustion de gaz ou d’autres combustibles. Il est formellement interdit de faire flamber les aliments sous la hotte. L’utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. La friture d’aliments doit être réalisée sous contrôle pour éviter que l’huile surchauffée ne prenne feu. En ce qui concerne les mesures techniques et de sécurité à adopter pour l’évacuation des fumées, s’en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l’entretien fournies dans ce manuel). La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d’incendie. Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Utilisation La hotte est réalisée de façon qu’elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur. Version évacuation extérieure La hotte est équipée d’une sortie de l’air supérieure B pour l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation et colliers de fixation non fournis). Fig. 3 Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé. Version filtrante Quand on n’a pas la possibilité d’évacuer l’air à l’extérieur, on employe un filtre au charbon actif. L’air est depuré par le filtre et remis dans le milieu. Attention! Si la hotte est livrée sans filtre à charbon, celuici doit être commandé et monté avant la mise en service. Les modèles sans moteur d’aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d’aspiration (non fournie). Les instructions de raccordement sont fournies avec l’unité périphérique d’aspiration. Installation La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 43cm dans

le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage. Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement. Attention! La substitution du câble d’alimentation doit être effectuée par le service d’assistance technique autorisé de façon à prévenir tout risque. Montage Informations préliminaires pour l’installation de la hotte: Débrancher la hotte en agissant sur le tableau général domestique durant les phases de raccordement électrique. La hotte est projetée pour être installée à l’intérieur d’un meuble adhérant à la paroi. Il est conseillé d’installer la hotte seulement à l’intérieur d’un meuble de dimensions appropriées. Dans ce but, consulter la figure 2 où sont reportées les informations utiles pour une installation sûre et pour les éventuelles ouvertures qui doivent être effectuées sur le fond du meuble pour le passage du caisson de la hotte et sur le plafond du meuble pour l’évacuation de l’air, le câble de raccordement électrique et pour permettre l’entrée de la fiche électronique qui contrôle les fonctionnements de la hotte

(ACCES AUTORISE SEULEMENT A UN TECHNICIEN

QUALIFIE). Attention! Avec l’équipement de la hotte, 4 “distanciers” latéraux sont disponibles (2 pour le côté droit et deux pour le côté gauche), ces derniers sont utilisés lorsque la largeur du compartiment réservé au logement du caisson du corps moteur de la hotte est plus large de 6 mm. Dans ce cas, les “distanciers” sont montés extérieurement sur le caisson en les faisant correspondre aux trous réservés au passage des vis de fixation au meuble (Fig. 2-A)

1. Mesurer la profondité du meuble (prendre également en

considération la porte) car, jusqu’à une profondeur de 315 mm, il faudra monter un carénage de 37 mm; audelà des 315 mm, il faudra monter un carénage de 75 mm. Le carénage C devra être fixé sur les étriers du caisson avec 4 vis..

2. Fixer le raccord sortie air B sur le caisson.(fig.3).

Seulement pour la Version Filtrante:

appliquer le déflecteur F sur le raccord de sortie . Fixer à l’intérieur de la hotte le châssis support filtre, d’abord en haut sur les anneaux R effectués dans le caisson, ensuite en bas avec deux vis S (fig.3). Appliquer le gabarit de forage fourni avec le matériel, en premier lieu à droite puis à gauche (fig. 4), ou alors appliquer le gabarit approprié, si fourni, sur le mur (fig.

4.2.- seulement dans le cas de modèles également

conçus pour la fixation au mur) et forer comme illustré (dans le gabarit pour la fixation au meuble, 3 orifices aveugles sont indiqués, 2 d’un ø de 2mm, 1 d’un ø de 5mm, tandis que dans le gabarit pour la fixation au mur, deux orifices d’un ø de 8 mm sont indiqués).

ATTENTION ! GABARIT DE FORAGE ET FIXATION

AU MEUBLE. Le bord inférieur et postérieur du gabarit de forage doit correspondre au bord inférieur et postérieur du meuble.

ATTENTION ! GABARIT DE FORAGE ET FIXATION

AU MUR Le bord inférieur du gabarit doit correspondre au bord inférieur de la hotte. Seulement pour les Modèles avec crochets de fixation au mur : Effectuer deux trous et fixer les deux crochets avec L vis et goujons (J – Fig. 4.2.). Installer les deux étriers Y fournis avec le matériel avec les deux vis et rondelles, chacune sur le côté supérieur de la hotte (Fig. 4.2.). Introduire le caisson de la hotte à l’intérieur du meuble (Fig. 5), ce dernier peut rester temporairement en position : a. dans le cas d’une fixation au meuble, au moyen des ressorts latéraux D à encastrer dans les orifices aveugles de ø 5mm (dans ce but, appuyer sur les ressorts latéraux vers l’intérieur du caisson de la hotte en utilisant un tournevis comme levier). b. dans le cas d’une fixation au mur, au moyen des crochets et des étriers (les étriers sont fournis avec les vis de réglage de positionnement). ATTENTION ! Contrôler que le câble électrique et la sortie fumées soient accessibles pour faciliter les connexions successives (et pour les interventions d’assistance technique et d’entretien). Contrôler que les guides G (fig. 7) soient parfaitement parallèles par rapport au bord inférieur du meuble, ensuite, SEULEMENT dans le cas de fixation au meuble, fixer définitivement le caisson de la hotte aux flancs du meuble avec 4 vis (E – Fig. 6- deux de chaque côté), les vis doivent être insérées à partir de l’intérieur du caisson de la hotte sur le meuble en correspondance des 4 orifices aveugles d’un ø de 2 mm qui ont été forés précédemment (voir opération 3). Insérer le caisson dans les guides G des étriers, ensuite effectuer les raccordements éléctriques du tiroir au caisson (fig. 7). Régler le tiroir de manière que la partie frontale coïncide avec le meuble (H - fig.8), ensuite, bloquer le tiroir avec 2 vis (une pour chaque côté - L - fig. 8 – Pour placer ces

disparaîtra du display La nécessité de changer le filtre au carbone (indicateur de saturation du filtre au carbone - sur le display la lettre C apparaît). Après avoir lavé ou remplacé le filtre à charbon, appuyer sur la touche B pendant 3 secondes environ. La lettre C disparaîtra du display.

• Le led situé en bas, sur la droite, lorsqu’il est allumé sans clignoter, indique que la hotte est prête à fonctionner (position d’„attente/stand by“), le LED qui clignote inique que le temporisateur de la vitesse sélectionnée est inséré. Attention! L’indicateur de saturation du filtre au carbone actif est normalement désactivé pour l’activer appuyez en même temps pendant 3 secondes sur la touche E et F. Au début, sur le display la lettre F apparaît (indicateur de saturation du filtre métallique antigras), ensuite après environ 3 secondes la lettre C apparaît (indicateur de saturation du filtre au carbone), cela signifiant que l’indicateur ci-dessus est activé. Pour le désactiver répétez l’opération jusqu’à ce que l’indicateur C (indicateur de saturation du filtre au carbone) ne disparaisse. E- Touche pour diminuer la vitesse: de la vitesse intensive P à vitesse 1. F- Touche pour augmenter la vitesse: de “attente” (standby) à vitesse P. Attention! La vitesse intensive P dure pendant 5 minutes, ensuite la hotte se fixe automatiquement à la vitesse (puissance d’aspiration) 2. Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent. Attention: Avant de débrancher la hôte appuyer sur la touche

deux vis, il faut retirer la grille du filtre et les visser sur les entailles des guides de l’enveloppe. Fixer avec 2 vis M le tiroir au meuble (fig. 8), utiliser deux des 4 trous disponibles et contrôler que les vis se fixent sur le meuble. Remonter le filtre à graisse, raccorder la hotte au réseau électrique et au tuyau d’ évacuation, contrôler le bon fonctionnement de la hotte.

Description de la hotte Fig. 1

1. Panneau de contrôle

2. Filtre anti-graisse

3. Poignée de décrochage du filtre anti-graisse

6. Guides de l’écran vapeurs

8. Carénage (fourni en deux mesures)

9. Points de fixation au meuble

10. Porte pour inspection groupe aspiration (ACCES

PERMIS SEULEMENT A UN TECHNICIEN QUALIFIE) Fonctionnement La hotte peut être fournie avec un dispositif d’arrêt et d’allumage automatique de la hotte. En fermant le tiroir,la hotte s’éteint; en ouvrant le tiroir, la hotte se rallume. Utiliser la puissance d’aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d’allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson. Fonctionnement – Modèle avec display

Fonctionnement – Modèle avec Tableau poussoirs

A- Touche illumination, on/off B- Touche off aspiration (position d’attente/stand-by) C- Temporisateur de vitesse sélectionnée (visualise la vitesse sélectionnée et un LED clignotant sur le la côté inférieur du display). Cette touche permet de faire fonctionner la hotte pour un lapse de temps déterminé : 20 minutes si la vitesse 1 est sélectionnée 15 minutes si la vitesse 2 est sélectionnée 10 minutes si la vitesse 3 est sélectionnée 5 minutes si la vitesse intensive P est sélectionnée D- Display - indique:

• La vitesse (puissance d’aspiration 1-2-3-P).
• La nécessité de nettoyer les filtres de gras (indicateur de saturation des filtres de gras - sur le display la lettre F apparaît). Après avoir lavé le filtre à graisse, appuyer sur la touche B pendant 3 secondes environ. La lettre F

A. touche ON/OFF éclairage B. touche OFF/ON aspiration et sélection puissance minimum B+C. touche selection puissance d’aspriration moyenne B+D. touche selection puissance d’aspiration maximum

Entretien Remplacement des lampes Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation. Débrancher l’appareil du réseau électrique Attention! Avant de toucher les lampes, assurez-vous qu’elles soient froides. Modèle avec lampes halogènes Avec un petit tournevis à découpe, faire levier sur les bords de la lampe pour la retirer. Remplacez-la avec la lampe avec une nouvelle de 12V 20W 30° Ø35 GU4. Effectuer le remplacement et le montage de la nouvelle lampe en procédant en sens inverse. Modèle avec lampes à incandescence: Retirer l’écran vapeurs. Enlever le filtre à graisse, pour pouvoir accéder au compartiment des lampes. Dévisser la lampe abîmée et remplacez-la avec la nouvelle de 40W max (E14 - B35). Modèle avec lampe PL Retirer l’écran vapeurs. Enlever le filtre à graisse pour pouvoir accéder au compartiment des lampes. Extraire la lampe abîmée et remplacez-la avec la nouvelle de 9W-G23 (Cappa con due lampade) ou de 11W-G23 (Hotte avec une lampe). Dans l’éventualité où l’éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente. Nettoyage La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs. NE PAS UTILISER D'ALCOOL! ATTENTION: Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre. La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées. Filtre anti-gras Le filtre doit être nettoyé une fois par mois (ou lorsque le système d’indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort. Fig. 9 Filtre à charbon actif (uniquement pour version recyclage) Retient les odeurs désagréables de cuisson. La saturation du charbon actif se constate aprés un emploi plus ou mois long, selon le type de cuisiniére et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre aprés, au maximum, quatre mois (ou lorsque le système d’indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité). Fig. 10

1. Retirer le collecteur vapeur.

2. Enlever le filtre à graisse.

3. Si le filtre à charbon est déjà monté il filtro et doit être

remplacé, appuyer sur les touches de déblocage S et enlever le filtre vers le bas.

4. Remonter le filtre à graisse.

Si le filtre à charbon n’est pas monté:

1. Retirer le collecteur vapeur.

2. Enlever il filtro grassi.

3. Insérer le filtre à charbon dans les crochets supérieurs T

et fixer définitivement avec les crochets inférieurs S.

4. Remonter le filtre à graisse.
