PLP1200 - Cpl NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Powerline)
Marque	NETGEAR
Modèle	PLP1200
Norme CPL	HomePlug AV / AV2
Nombre maximum d'adaptateurs	16
Port Ethernet	1 port Ethernet 10/100 Mbps
Voyants	Alimentation (vert, orange, clignotant), Ethernet (allumé/éteint), Pick A Plug (rouge, orange, vert)
Boutons	Sécurité, Réinitialisation (Factory Reset)
Alimentation	Secteur (100-240 V AC)
Contenu de l'emballage	1 adaptateur CPL, 1 câble Ethernet, 1 guide d'installation rapide (CD optionnel)
Fonction Pick A Plug	Indique la qualité du débit : rouge (<50 Mbps), orange (50-80 Mbps), vert (>80 Mbps)
Sécurité réseau	Chiffrement AES 128 bits via bouton Security
Compatibilité	Tout appareil avec port Ethernet
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Réinitialisation	Appui de 1 seconde sur le bouton Factory Reset
Mode économie d'énergie	Passage en veille après 10 minutes d'inactivité, voyant orange

FOIRE AUX QUESTIONS - PLP1200 NETGEAR

Que faire si le voyant d'alimentation de mon adaptateur CPL NETGEAR PLP1200 est éteint ?

Vérifiez que la prise électrique est sous tension et que l'adaptateur n'est pas branché sur une rallonge, un bloc multiprise ou un dispositif de protection contre les surtensions. Si le problème persiste, appuyez sur le bouton Factory Reset pendant une seconde pour rétablir les paramètres par défaut.

Que signifie un voyant d'alimentation orange clignotant sur mon PLP1200 ?

Le voyant orange clignotant indique que l'adaptateur est en mode économie d'énergie. Cela se produit si le câble Ethernet est débranché, l'appareil connecté est éteint, ou après 10 minutes d'inactivité. Dès qu'une activité Ethernet est détectée, l'adaptateur repasse en mode normal.

Comment sécuriser mon réseau CPL avec le NETGEAR PLP1200 ?

Branchez les adaptateurs, attendez que le voyant Pick A Plug s'allume, puis appuyez sur le bouton Security d'un adaptateur pendant deux secondes, puis sur le bouton Security d'un autre adaptateur dans les deux minutes. Cela crée un réseau sécurisé avec une clé de chiffrement commune.

Comment ajouter un nouvel adaptateur à un réseau CPL déjà sécurisé ?

Branchez le nouvel adaptateur, puis appuyez sur le bouton Factory Reset de tous les adaptateurs précédemment installés pendant une seconde pour restaurer les paramètres par défaut. Ensuite, répétez la procédure de sécurisation (appuyez sur Security sur deux adaptateurs dans les deux minutes).

Que signifie un voyant Pick A Plug rouge sur mon adaptateur ?

Un voyant rouge indique un débit de connexion inférieur à 50 Mbit/s. Cela signifie que la connexion est bonne mais peut être améliorée. Essayez de déplacer l'adaptateur vers une autre prise pour obtenir un meilleur signal.

Le voyant Ethernet de mon PLP1200 est éteint, que faire ?

Assurez-vous que les câbles Ethernet sont correctement branchés et que l'appareil connecté (ordinateur, routeur, etc.) est allumé. Si nécessaire, appuyez sur le bouton Factory Reset des deux adaptateurs concernés pendant une seconde.

Puis-je brancher mon adaptateur CPL NETGEAR sur une multiprise ?

Il est déconseillé d'utiliser une rallonge, un bloc multiprise ou un parasurtenseur, car cela peut dégrader les performances et la stabilité du réseau CPL. Branchez directement l'adaptateur sur une prise murale pour de meilleurs résultats.

Comment réinitialiser mon adaptateur NETGEAR PLP1200 aux paramètres d'usine ?

Maintenez enfoncé le bouton Factory Reset (situé sur le côté) pendant environ une seconde. Relâchez-le : l'adaptateur revient à ses paramètres par défaut, effaçant la clé de sécurité et autres configurations.

Quel est le nombre maximum d'adaptateurs que je peux connecter sur mon réseau CPL ?

Vous pouvez connecter jusqu'à 16 adaptateurs certifiés HomePlug AV ou AV2. Tous les adaptateurs doivent utiliser la même clé de chiffrement pour communiquer.

L'adaptateur ne semble pas fonctionner, que vérifier en premier ?

Vérifiez que l'adaptateur est bien sous tension (voyant allumé), que la prise électrique fonctionne, que le câble Ethernet est correctement branché et que les autres adaptateurs sont sous tension. Si le voyant Pick A Plug est éteint, appuyez sur Factory Reset sur chaque adaptateur pendant une seconde pour les resynchroniser.

MODE D'EMPLOI PLP1200 NETGEAR

Contenu de l'emballage

Dans certaines régions, un CD de ressources est fourni avec le produit.

Démarrage

Les adaptateurs CPL sont une manière alternative d'endetre votre réseau à l'aide de votre réseau électrique existant. Branchez deux adaptateurs CPL ou plus sur des prises secteur pourmettre en place une connexion réseau filaire. Vous pouvez ajouter jusqu'à 16 adaptateurs certifiés Homeplug AV et AV2 pourétendre votre réseau. Pour consulter la liste complète des appeareils certifiés Homeplug AV, rendez-vous à l'adresse http://www.homeplug.org/certified_products.

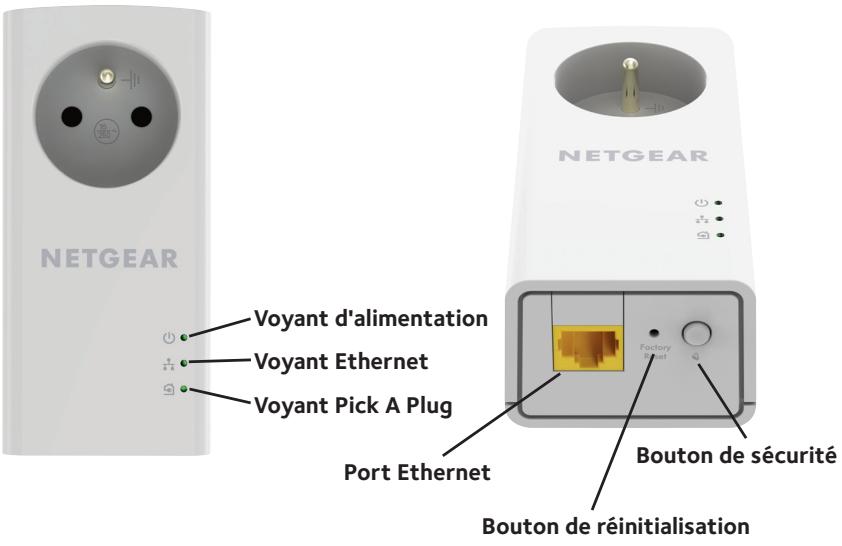

Découverte de votre adaptorateur

Avant d'installer votre adaptateur, familiarisez-vous avec ses voyants, ses boutons et son port.

Voyant d'alimentation

Vert. L'adaptateur est sous tension.

Orange. L'adaptateur est en mode veille.

Vert clignotant. Le processus d'appairage/de sécurisation de l'adaptateur est en cours.

Eteint. L'adaptateur n'est pas alimenté.

Voyant Ethernet

Allumé. Le port Ethernet est connecté.

Désacté. Aucune connexion Ethernet n'est détectée.

Voyant Pick A Plug

La fonction Pick A Plug yous permit deCHOISIR la prise électrique offrant le meilleur débit. Le niveau de performance est indiqué par la couleur duvoyant:

Rouge. Débit de connexion < 50 Mbit/s (bonne connexion).

Orange. Débit de connexion entre 50 et 80 Mbit/s (très bonne connexion).

Vert. Débit de connexion >80 Mbit/s (excellente connexion).

Eteint. L'adaptateur n'a pas trové d'autres apparèls CPL compatibles utilisant la même clé de chiffrement.

Bouton de réinitialisation

Appuyez sur le bouton Factory Reset (Réinitialisation) pendant une seconde pour rétabrir les paramètres par défaut de l'adaptateur CPL.

Port Ethernet

Utilisez un cable Ethernet pour connecter vos apparéils filaires (ordinateurs, routeurs WiFi, consoles de jeu, etc.) à votre réseau CPL.

Bouton desecurité

Utilissez le bouton Security (Sécurité) pour creer un réseau CPL sécurisé.

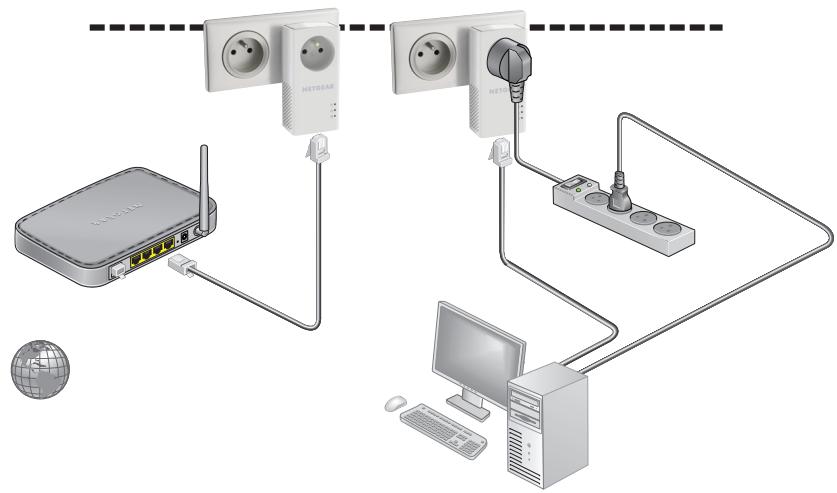

Installation de vos adaptateurs

Piece 1
Piece 2

Sécurisation de votre réseau

Pour creer un réseau sécurisé :

1. Branchez vos nouveaux adaptateurs.
2. Patientez jusqu'à ce que levoyant Pick A Plug s'allume.
3. Appuyez sur le bouton Security (Sécurité) pendant deux secondes, puis appuyez sur le bouton Security (Sécurité) de l'un des autres adaptateurs CPL du réseau existant pendant deux secondes. Vous devez appuyer sur les deux boutons dans un délai de deux minutes.

Remarque: le bouton Security (Sécurité) ne fonctionne pas en mode d'économie d'énergie (reportez-vous à la section Dépannage à la page 10).

Avertissement : avant d'appuyer sur le bouton de sécurité, attende que l'installation de l'adaptateur CPL soit terminée et que les adaptateurs communiquent entre eux (voyant d'alimentation clignotant).En appuyant trop tout sur ce bouton, vous risquez de désactiver temporairement la communication CPL. Le cas échéant, appuyez sur le bouton Factory Reset (Réinitialisation) pour rétablier les paramètres par défaut de l'adaptateur CPL.

Remarque : si vous souhaitez ajouter un autre adaptateur après avoir créé un réseau CPL sécurisé, réinitialissez les paramètres par défaut de tous les adaptateurs, puis procédez comme suit.

Ajout d'adaptateurs

Pour ajouter des adaptateurs avant de configurer la fonction de sécurité, il suffit de les brancher, puis de les relier à votre équipement.

Pour ajouter des adaptateurs à un réseau CPL une fois la sécurité configurée :

1. Branchez et connectez les nouveaux adaptateurs.
2. Sur tous les adaptateurs precedemment installés, appuyez sur le bouton Factory Reset (Réinitialisation) pendant une seconde.

Cette procédure permet de restaurer les paramètres par défaut.

1. Sécurise le réseau CPL :

a. Sur l'un des adaptateurs, appuyez pendant deux secondes sur le bouton Security (Sécurité).
b. Sur un autre adaptateur, appuyez pendant deux secondes sur le bouton Security (Sécurité).

Vous doivent appuyer sur les deux boutons dans un délai de deux minutes.

Dépannage

Levoyant d'alimentation est eteint.

Assurez-vous que la prise électrique est bien sous tension et que les apparèils CPL ne sont pas branchés à une rallonge électrique, un bloc multiprise ou un dispositif de protection contre les surtensions.

Levoyant d'alimentation est orange clignotant.

Le mode économique d'énergie est activé lorsque levoyant Ethernet est étèint. Cette situation peut seproduir dans les circonstances suivantes :

le cable Ethernet est débranché ;
- l'appareil connecté via le cable Ethernet est éteint;
- l'adaptateur est inactif pendant 10 minutes. Une fois la connexion Ethernet active, il repasse en mode normal dans les deux secondes.

LevoyantPickAPlug esteteint.

• Si vous avez déjà configuré la sécurité du réseau, assurez-vous que tous les appareils CPL utilisent la même clé de chiffrement. Consultez le Manuel de l'utilisateur en ligne pour en savoir plus.
• Appuyez sur le bouton Factory Reset (Réinitialisation) de chaque apparéil pendant 1 seconde pour rétablier les paramètres par défaut de l'adaptateur CPL.

LevoyantPickAPlug estorangeou rouge.

Il y a une interférence dans la communication entre les adaptateurs. Pour résoudre ce problème :

• Déplacez l'adaptateur vers une autre prise.
• Débranchez les apparèils susceptibles de provoquer des interférences, tels qu'un parasurtenseur ou un apparéil équipé d'un moteur.

Levoyant Ethernet est eteint.

Assurez-vous que les cables Ethernet sont branchés aux appareils et fonctionnent correctement.
- Appuyez sur le bouton Factory Reset (Réinitialisation) de chaque apparéil pendant 1 seconde pour rétablier les paramètres par défaut de l'adaptateur CPL.

Assistance

Nous vous remercions pour l'achat de ce produit NETGEAR. Àpres l'installation de votre apparéil, notez le numéro de série inscrit sur l'étiquette. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com. Vousdezenez enregistrer votre produit avant de pouvoir utiliser l'assistance téléphonique de NETGEAR. NETGEAR vous recommende d'enregistrer votre produit sur le site Web de NETGEAR.

Pour obtenir des mises à jour de produits et acceder au support Web, rendez-vous à l'adresse http://support.netgear.com.

NETGEAR you recomende d'utiliser uniquement les ressources d'assistance officielles de NETGEAR. Vous pouvez obtenir le manuel de l'utilisateur en ligne à l'adresse http://downloadcenter.netgear.com ou via un lien dans l'interface utilisateur du produit.

Marques commerciales

© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de référence uniquement.

Conformité

Pour consulter la déclaration de conformité actuelle, rendez-vous à l'adresse http://support.netgear.com/app/answers/detail/a_id/11621/.

Pour obtenir les informations relatives à la conformité légale, rendez-vous à l'adresse http://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

Pour une utilisation en interieur uniquement. En vente dans tous les Etats membres de l'UE, les Etats de l'AELE et la Suisse.
