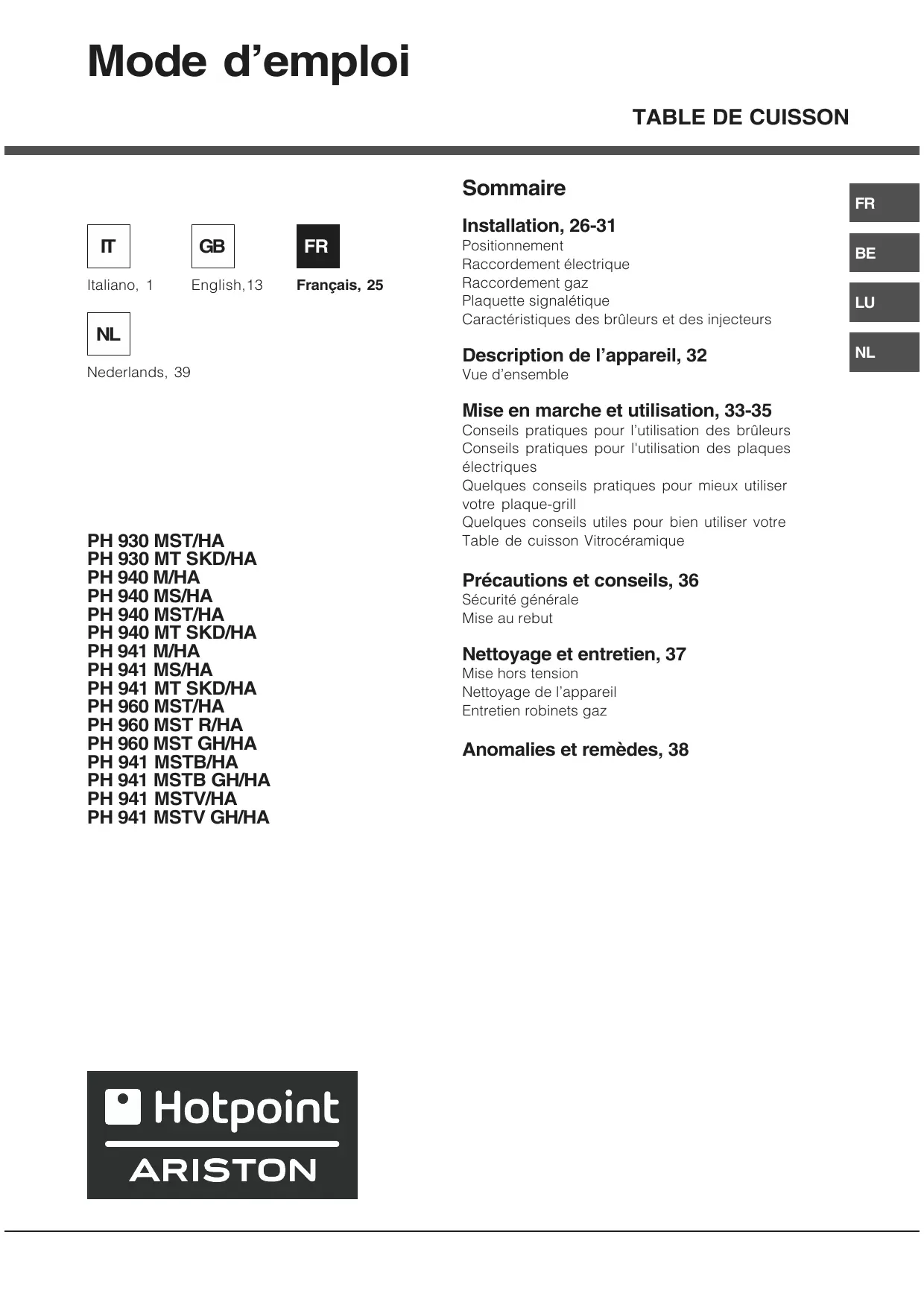

MODE D'EMPLOI PH 941 MSTB GH/HA HOTPOINT

• gaz Naturel Catégorie I2E pour le Luxembourg; • gaz Naturel Catégorie I2L pour la Hollande. Un ultérieur réglage n’est donc pas nécessaire.

En cas de cheminée ou conduit de fumée ramifié

(réservé aux appareils de cuisson)

• La pièce doit prévoir un système qui consent un apport d’air nécessaire à une régulière combustion. Le flux d’air nécessaire à la combustion ne doit pas être inférieur à 2 m3/ h par kW de puissance installée.

A Conditions réglementaires d’installation (Pour la France)

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L’installation doit être effectuée conformément aux textes réglementaires et règles de l’art en vigueur, notamment: • Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d’hydro-carbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leurs dépendances. • Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984). • Règlement sanitaire départemental.  Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes: • Pour la France selon les Normes Nationales en vigueur. • Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur. • Pour le Luxembourg selon les Normes Nationales en vigueur. • Pour la Hollande NEN-1078 en vigueur. Il faut observer les conditions suivantes: • La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil.

Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au moyen d’un conduit d’au moins100 cm2 de section utile qui ne risque pas d’être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d’un conduit de ventilation avec l’extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d’incendie.

• (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de

GPL, qu’elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n’entreposer dans le local que la bouteille que vous êtes en train d’utiliser, placée de façon à ne pas être sujette à l’action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C. Encastrement Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes : • Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan. • Les hottes doivent être installées conformément aux instructions reportées dans leur notice d’installation et à au moins 650 mm de distance. • Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d’installation au dessus d’un four encastré sans refroidissement à ventilation forcée, il faut prévoir des prises d’air d’entrée et de sortie pour avoir une bonne aération à l’intérieur du meuble. Les figures ci diessous illustrent des possibilités de montage.

• Si la table n’est pas installée au-dessus d’un four à encastrer, il faut monter un panneau d’isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table. min. 55 mm.

électrique mais aussi pour simplifier, au besoin, l’extraction du four. Branchement du câble d’alimentation au réseau électrique

Position du crochet pour plan H=20mm

Position du crochet pour plan H=30mm

Position du crochet pour plan H=40mm

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.  L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que : • la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique; • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples.  Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles

La rampe d’alimentation de l’appareil est munie d’un

L” orientable dont l’étanchéité est assurée par raccord en “L un joint. S’il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d’étanchéité (fourni avec l’appareil). Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique.

 Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

• Pour la France Raccorder l’appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.  Pour un fonctionnement en toute sécurité, pour l’emploi correct de l’énergie et une plus longue durée de vie de l’appareil, vérifier si la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”. • Pour la Belgique - le Luxembourg - la Hollande Raccorder l’appareil à la canalisation du gaz L conformément aux normes en vigueur (pour la Belgique NBN G D04-002) uniquement après avoir vérifié que l’appareil est bien R réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l’appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, I2E pour le Luxembourg et I2L pour la Hollande, il faut avant tout R” (disponible sur demande auprès installer le raccord “R du Service d’Assistance Technique Ariston) avec son G” sur le raccord en forme de “L L” situé sur le étanchéité “G tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz. Le raccordement doit être réalisé au moyen: - ou d’un tuyau rigide (pour la Belgique selon les Normes NBN D51-003 - ou d’un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés. En amont de l’appareil il faut installer un robinet d’arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n’est pas écrasé.  N’utilisez que des tuyaux conformes et des joints d’étanchéité conformes aux textes réglementaires applicables dans le pays. Vérification de l’étanchéité  Une fois l’installation terminée, vérifier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme. Adaptation aux différents types de gaz (pour la France et la Belgique) Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l’étiquette fixée sous la table ou sur l’emballage), il faut changer les injecteurs des brûleurs en procédant comme suit : 1. enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement. 2. dévissez les injecteurs à l’aide d’une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 “Caractéristiques des brûleurs et des injecteurs”). 3. remontez les différentes parties en effectuant les opérations dans le sens inverse. 4. en fin d’opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. Remplacement des injecteurs sur le brûleur "deux flammes" indépendantes : • enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (voir figure) ;

• dévissez les injecteurs à l'aide d'une clef en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).

 En cas de gaz liquides, il faut visser à fond la vis de réglage.

 Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d’entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE tension 220-240V ~ 50/60Hz

Raccordements tension 220-230V ~ 50/60Hz 1. Placez le robinet sur la position de minima; 2. Déposez la manette et tournez la vis de réglage positionnée à l’intérieur ou sur le côté de la tige du robinet jusqu’à ce que vous obteniez une petite flamme régulière;

(voir plaquette signalétique)

Cet appareil est conforme aux

- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 90/336/CEE du 29/06/90 (Gaz) et modifications successives. - 2002/96/CEE

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d’ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu’il n’y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage. 5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent.

• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

Voyant de fonctionnement des PLAQUES ÉLECTRIQUES *

PLAQUE GRILL / PLAQUE ÉLECTRIQUE* pour le réglage de la flamme ou de la puissance. ! Le bac collecte graisses en inox et la plaque à grillade en fonte, qui se trouvent dans l’emballage avec les grilles et les brûleurs, doivent être montés respectivement au-dessous et au-dessus de la résistance électrique qu’ils renferment ainsi entre eux.

* N’existe que sur certains modèles

Mise en marche et utilisation

 La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette. Brûleurs à gaz Chaque manette permet de régler le brûleur sélectionné comme suit :

A. foyer circulaire;

B. foyer extensible; C. voyant de chaleur résiduelle: il signale que la température du foyer dépasse 60°C, et ce même après extinction de ce dernier. Cette zone de cuisson dispose d'éléments chauffants radiants à diamètre double, situés sous le verre. Vous A " ou, si vous voulez pouvez n'allumer que le foyer "A disposer d'un foyer de cuisson plus large, les deux foyers "A" et "B" "B". Pour brancher le foyer "A" il suffit de tourner la manette dans le sens des aiguilles d'une montre jusqu'à l'une des 12 positions de réglage disponibles. Pour brancher en plus le foyer "B" placezvous sur la position 12 et tourner d'un déclic jusqu'à la position , procédez ensuite au réglage en tournant la manette dans le sens inverse des aiguilles d'une montre jusqu'à l'un des 12 niveaux de puissance désiré. La zone chauffante est indiquée graphiquement, elle devient rouge quand elle est allumée.

Pour allumer un brûleur sur les modèles équipés de bougie d’allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance maximale.

FR Toute position de la manette autre que la posiiton

"éteint" entraîne l'allumage du voyant de fonctionnement des Table de cuisson Vitrocéramique.

Conseils pratiques pour l’utilisation des brûleurs

Pour obtenir un meilleur rendement, n’oubliez pas : • d’utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles. • de toujours utiliser des casseroles à fond plat et avec couvercle. • de tourner la manette dans la position minimum au moment de l’ébullition. Brûleur

ø Diamètre Récipients (cm)

* N’existe que sur certains modèles 33

• Remontez-le dans son logement suivant la position désirée.

• Assurez-vous que les brûleurs soient correctement positionnés. Les deux brûleurs du centre notamment peuvent être utilisés ensemble ou séparément avec des casseroles de formes ou de dimensions différentes comme suit: • Double brûleur comme “Poissonnière" pour des récipients ovales (Fig.A). • Double brûleur pour des poêles grill ou pour des récipients rectangulaires ou carrés ayant au moins 28x28 cm (Fig.B) • Double brûleur pour des récipients de grandes dimensions (diamètre 26-28 cm) (Fig.C). • Brûleur simple pour récipients moyens (diam. 1620 cm) (Fig.D).

à ce que toute la chaleur disponible puisse être utilisée;

Pot au feu - Blanquette - Entrem ets 7 • évitez d’utiliser les casseroles que vous utilisez sur les brûleurs à gaz: la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence; • ne laissez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s’endommager.

* N’existe que sur certains modèles

Précautions et conseils

FR BE • Les instructions fournies ne sont applicables qu’aux pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation. • Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. • Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Contrôlez toujours que les manettes sont bien dans la position “l”/“¡” quand l’appareil n’est pas utilisé. • Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. • N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance). • Faites attention à ce que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident.

• N’abaissez pas le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

• Ne laissez pas la plaque électrique allumée sans casserole dessus. • N’utilisez pas de casseroles instables ou déformées. • Essuyez tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. • Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accés à la zone de cuisson vitrocéramique (s'il y en a une), pendant et tout de suite après son fonctionnement, car elle reste chaude pendant au moins une demiheure encore après son extinction; • Faites appel aux centres de service après-vente agréés par le fabricant en cas de cassure de la surface vitrocéramique. • Débranchez l'appareil de la ligne électrique en cas de cassure de la zone vitrocéramique;

• Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés. • La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire. Tous les principaux fabricants d’appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés.

Nettoyage et entretien

Mise hors tension Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil.  Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression. • Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout. • Les parties démontables des brûleurs doivent être lavées fréquemment à l’eau chaude avec du détergent en éliminant soigneusement toute incrustation. • Dans le cas de tables équipées d’allumage automatique, nettoyez fréquemment et soigneusement l’extrémité des dispositifs d’allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés. • avant de commencer à cuisiner, nettoyez la surface à l'aide d'un chiffon humide pour éliminer toute trace de poussière ou de résidus d'aliments cuits auparavant. Nettoyez régulièrement la surface de la table en utilisant une solution d'eau tiède et de détergent non abrasif. Il faudra utiliser, de façon périodique, des produits spéciaux pour tables de cuisson en vitrocéramique. Eliminez tout d'abord tous restes d'aliments et toutes éclaboussures de graisse à l'aide d'un racloir comme par exemple (n'étant pas fourni avec l'appareil). Nettoyez la table de cuisson quand elle est tiède; utilisez un produit de nettoyage approprié (comme celui de la ligne Solutions disponible dans tous les Centres d'Assistance Technique) et du papier essuie-tout, frottez avec un chiffon humide et essuyez. Des feuilles alu, des objets en plastique

ou en matière synthétique ayant malencontreusement fondu, comme d'ailleurs du sucre ou des aliments à haut contenu en sucre doivent être aussitôt nettoyés quand la zone de cuisson est encore chaude à l'aide d'un racloir.

Certains produits de nettoyage spécifiques forment une couche superficielle transparente résistante à la saleté qui protège aussi la surface contre les dommages causés par des aliments à haut contenu en sucre. N'utilisez jamais d'éponges ou de produits abrasifs, ni de détergents chimiques agressifs tels que par exemple les produits en atomiseur pour four ou les produits détachants. • Des taches peuvent se former sur l’acier inox si ce dernier reste trop longtemps au contact d’une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Mieux vaut essuyer aussitôt tout débordement d’eau. • il est conseillé de nettoyer le gril quand il est encore chaud en utilisant les poignées spéciales fournies avec l'appareil pour le transporter de la table de cuisson à l'évier. Pour enlever le bac placé sous le gril, il vaut mieux attendre que la résistance se soit bien refroidie (au bout de 15 minutes environ).

Entretien robinets gaz

Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.  Cette opération doit être effectuée par un technicien agréé par le fabricant.

• les pièces amovibles composant le brûleur sont bien montées correctement.

• il y a des courants d’air dans les environs du plan de cuisson

La flamme s’éteint dans les versions

équipées de sécurité de flamme.

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l’activation du dispositif de sécurité. • les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s’éteint quand il est réglé sur la position de minimum.

• les orifices de sortie du gaz ne sont pas par hasard bouchés

• il y a des courants d’air dans les environs du plan de cuisson • les minima n’ont pas bien été réglés.

Les casseroles sont instables.

• le fond de la casserole est parfaitement plat

• la casserole est bien placée au centre du brûleur • la position des grilles n’a pas par hasard été inversée.

Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l’inconvénient persiste, faites appel à notre station technique. Indiquez-lui :

• le modèle de votre appareil (Mod.) • son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.  Ne faites jamais appel à des techniciens non agréés et refusez toujours l’installation de pièces détachées non originales.
