TN300 WHITE - Platine vinyle TEAC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle
Caractéristiques techniques principales	Bras de lecture en aluminium, cellule MM (Moving Magnet), entraînement par courroie
Alimentation électrique	Adaptateur secteur 100-240V, 50/60Hz
Dimensions approximatives	420 x 350 x 120 mm
Poids	3,5 kg
Compatibilités	Compatible avec les disques vinyles 33 et 45 tours
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Non spécifiée (fonctionne sur secteur)
Puissance	Non spécifiée
Fonctions principales	Lecture de vinyles, sortie RCA, préamplificateur intégré
Entretien et nettoyage	Nettoyage régulier du plateau et de la cellule, utilisation d'un chiffon doux
Pièces détachées et réparabilité	Pièces disponibles pour la cellule, le bras et le moteur
Sécurité	Ne pas exposer à l'humidité, débrancher lors de l'entretien
Informations générales	Design élégant en finition blanche, idéal pour les audiophiles et les amateurs de vinyles

FOIRE AUX QUESTIONS - TN300 WHITE TEAC

Comment puis-je installer la platine TEAC TN300?

Pour installer la platine TEAC TN300, commencez par placer la platine sur une surface stable. Branchez le câble d'alimentation et le câble audio aux sorties appropriées. Assurez-vous que la courroie est correctement positionnée sur le moteur et le plateau.

Mon plateau tourne-t-il trop vite ou trop lentement?

Vérifiez que le sélecteur de vitesse est réglé sur 33 ou 45 tours par minute, selon le vinyle que vous écoutez. Si le problème persiste, ajustez le potentiomètre de vitesse situé sous le plateau.

Comment changer la cellule de la platine?

Pour changer la cellule, retirez la tête de lecture en dévissant les vis qui la maintiennent. Installez la nouvelle cellule en suivant les instructions du fabricant, puis réglez la force d'appui et l'angle d'attaque.

Pourquoi le son est-il faible ou déformé?

Vérifiez d'abord la connexion des câbles audio. Assurez-vous que la cellule est propre et correctement installée. Si le son est toujours déformé, essayez de remplacer la cellule ou vérifiez l'amplificateur connecté.

Comment nettoyer la platine TEAC TN300?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Pour le plateau, utilisez un nettoyant pour vinyles ou de l'eau distillée avec un chiffon non abrasif. Évitez les produits chimiques agressifs.

La platine ne s'allume pas, que faire?

Vérifiez que la platine est correctement branchée à une prise de courant fonctionnelle. Testez avec un autre appareil si nécessaire. Si la platine ne s'allume toujours pas, il peut être nécessaire de contacter le support technique.

Comment régler le contrepoids de la platine?

Pour régler le contrepoids, placez la tête de lecture en position de lecture sans vinyle. Tournez le contrepoids jusqu'à ce que le bras soit équilibré et parallèle à la surface. Ensuite, réglez la force d'appui selon les spécifications de la cellule.

Mon vinyle saute, que faire?

Vérifiez que la platine est niveau et stable. Assurez-vous que la cellule est correctement installée et que le contrepoids est réglé. Un vinyle sale peut également causer des sauts, nettoyez-le si nécessaire.

Où puis-je trouver des pièces de rechange pour la TEAC TN300?

Les pièces de rechange peuvent être trouvées chez des revendeurs spécialisés en équipements audio, sur le site officiel de TEAC ou sur des plateformes en ligne.

MODE D'EMPLOI TN300 WHITE TEAC

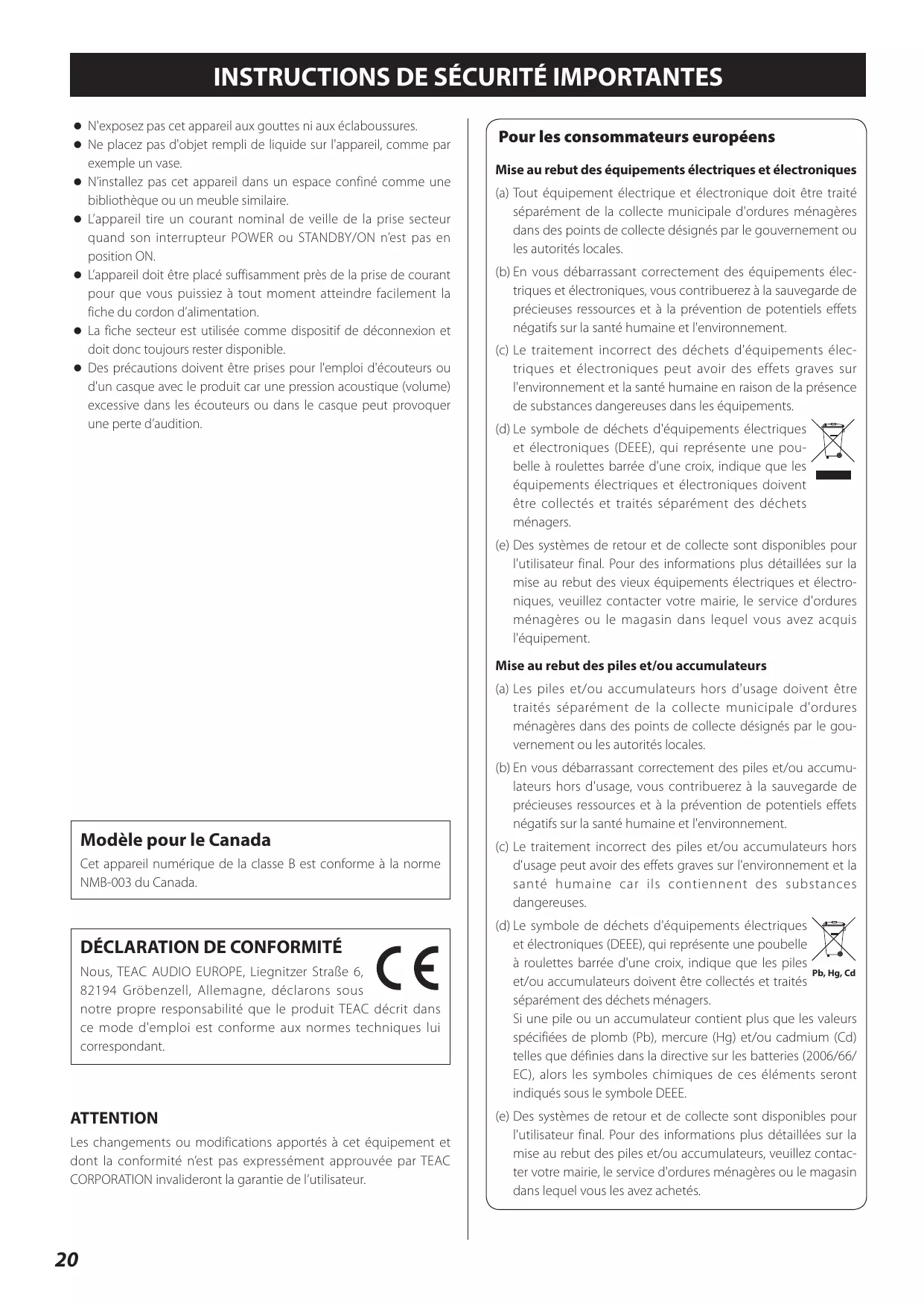

• N'exposez pas cet apparéil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet apparéil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• L'appareil doit être place suffisamment pres de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation.
• La fiche secteur est utilisé comme dispositif de déconnexion et doit donc toujours rester disponible.
• Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

Modèle pour le Canada

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de CONFORMITE

Nous, TEAC AUDIO EUROPE, Liegnitzer Straße 6, 82194 Gröbenzell, Allemagne, déclarons sous notre propre responsabilité que le produit TEAC déscrit dans ce mode d'emploi est conforme aux normes techniques lui correspondant.

ATTENTION

Les changements ou modifications apportés à cet équipement et dont la conformité n'est pas expressément approuvée par TEAC CORPORATION invalideront la garantie de l'utilisateur.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique etlectronique doitetretraité séparément de la collecte municipale d'ordures menagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représentée une poubelle à roulettes barrée d'une croix, indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets menagers.
(e) Des systèmes de retard et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des derniers équipements électriques et Electroniques, veuillez contacter votre mairie, le service d'ordures menagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des piles et/ou accumulateurs

(a) Les piles et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures menagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des piles et/ou accumulateurs hors d'usage, vous contribuerez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des piles et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses.
(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représentée une poubelle à roulettes barrée d'une croix, indique que les piles et/ou accumulateurs doivent être collectés et traités séparément des déchets menagers.

Pb,Hg,Cd

Si une pile ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/EC), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

(e) Des systèmes de retard et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des piles et/ou accumuleurs, veuillez contacter votre mairie, le service d'ordures menagères ou le magasin dans lequel vous les avez achétés.

Sommaire

Nous vous remercions d'avoir besoin TEAC. Lisez ce mode d'emploi avec attention pour tirer les importantes performances de cette unité.

INSTRUCTIONS DE SECURITE IMPORTANTES 20

Avant l'utilisation 21

Preparation de la platine 23

Notes sur les pointes pour disque. 25

Branchements. 26

Nomenclature et fonctions des parties. 27

Couvercle de la platine 28

Manipulation des disques. 29

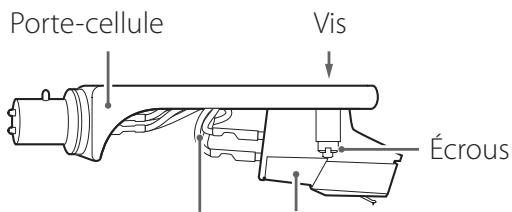

Changement de cellule. 30

Fonctionnement de base 31

Enregistrement avec un ordinateur 33

Guide de dépannage 34

Caracteristiques techniques. 35

Avant l'utilisation

Éléments fournis

Vérifiez que vous disposez bien de tous les accessoires représentés ci-dessous. Veuillez contacter le magasin dans lequel vous avez acheté cette unité si l'un de ces accessoires manque ou a été endommagé durant le transport.

Tapis en caoutchouc × 1

Adaptateur 45 tr/min × 1

Porte-cellule × 1

Cellule à aimant mobile AT95E (fabriquée par Audio-Technica) déjà montée

Plateau × 1

Couvercle de la platine × 1

Patins en caoutchouc pour couvercle de platine × 2

Charnières × 2

Câble audio × 1

Cable USB × 1

Adaptateur secteur (GPE053A-120050-Z) × 1

Mode d'emploi (ce document) × 1

• Conservez ce mode d'emploi dans un endroit sur pour vous y reférer ultérieurement.

Garantie × 1 (pour les consommateurs aux USA et au Canada uniquement)

• Voir au dos de ce document les informations concernant la garantie en Europe et dans d'autres pays ou régions.

Précautions d'emploi

• Ne placez rien sur le couvercle de la platine. Les objets posés sur le couvercle peuvent provoquer du bruit d'aux vibrations ou tomber, en particulier lors de la lecture.
• Évitez d'exposer l'unité directement au soleil, de la placer pres d'une source de chaleur ou dans d'autres conditions similaires. N'installez pas l'appareil au-dessus d'un amplificateur ou d'un équipement pouvant dégager une chaleur qui dépasse la température de fonctionnement de cette unité. Cela pourrait cause une décoloration, une déformation ou un mauvais fonctionnement.
• Il est possible que l'unité chauffe durant l'utilisation, laissez donc toujours un espace suffisant autour d'elle pour sa ventilation. Quand vous installez cette unité, laissez un peu d'espace (au moins 20~cm ) entre elle et les murs et d'autres apparèils afin de permettre une bonne dissipation thermique.

Si vous la placez par exemple dans un rack, laissez au moins 35 cm de libre au-dessus de l'unité et 10 cm derrière elle. Sans ces espaces, la température peut monter, risquant d'entrainer un incendie.

• NE DÉPLACEZ PAS L'UNITE DURANT LA LECTURE. Durant la lecture, le disque tourne. Ne soulevez et ne déplacez pas l'unité durant la lecture. Vous risqueriez d'endommager le disque, la pointe, la cellule ou l'unité.
• Retirez toujours le disque avant de déplacer ou de transporter cette unité. Transporter cette unité avec un disque sur la platine pourrait endommager le disque, la pointe, la cellule ou provoquer un dysfonctionnement.
• La tension d'alimentation doit correspondre à la tension imprimée sur le panneau arrêté. Si vous avez des doutes à ce sujet, consultez un électricien.

Entretien

Si la surface de l'unité est sale, essuyez-la avec un chiffon doux ou utilisez un détergent liquide léger dilué. Laissez la surface de l'unité sécher complètement avant utilisation.

• N'utilisez pas de lingettes de nettoyage imbibées de produits chimiques, de diluant ou de substances similaires car cela pourrait endommager la surface de l'unité.

ATTENTION

Par sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage.

Enregistrement du produit

Si vous étés client aux USA, veuilles enregistrer votre produit sur le site web TEAC suivant :

Préparation de la platine

Maintenez l'unité en veille pendant son installation

(En pages 26 et 27).

1 Placez-la sur une surface plane.

Comme la hauteur des pieds de cette unité ne peut pas'être réglée, voirlez bien à la placer sur une surface plane.

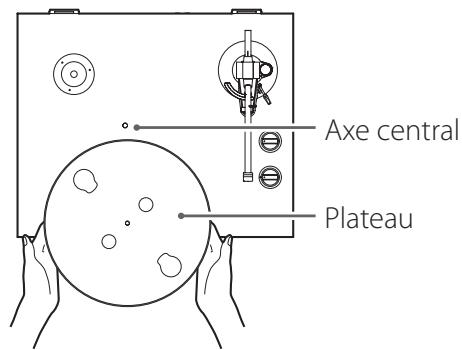

2 Installez le plateau.

Alignez le plateau avec l'axe central et installez-le.

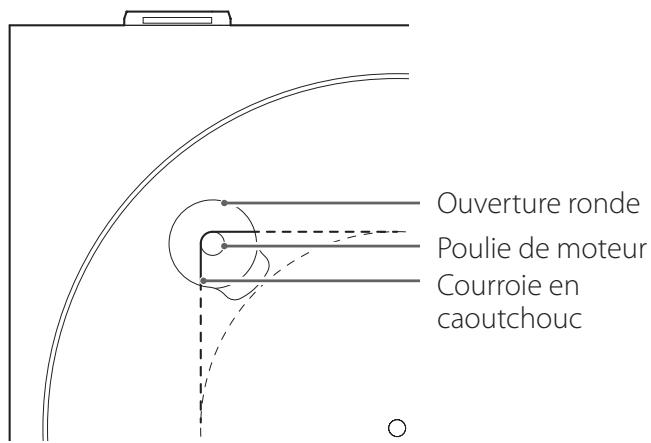

3 Enroulez la couroie autour de la poulie du moteur.

En passant par l'ouverture ronde, utilisez un doigt pour tirer sur la courroie en caoutchouc envroulée autour du sous-plateau et la faire passer autour de la poulie du moteur.

• Faites bien attention à ne pas tordre le caout-chouc.
• Faites tourner plusieurs fois le plateau pour vous assurer que le montage est sûr.

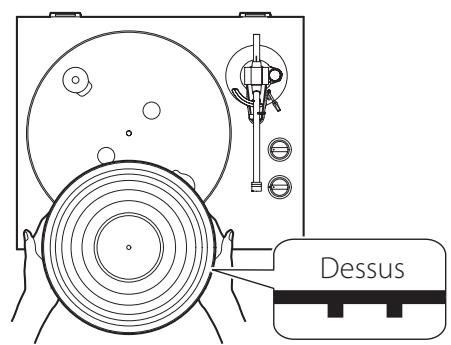

4 Placez le tapis en caoutchouc.

Placez le tapis de protection fourni sur le plateau avant utilisation.

• Le tapis en caoutchouc a un dessus et un dessous. comme représenté dans l'illustration, le côte avec les nervvures circulaires concentriques doit être tourné vers le bas.

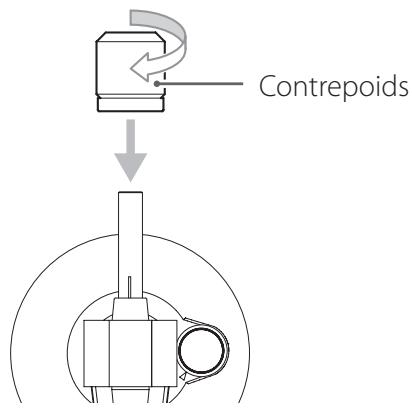

Placez le contrepoids à l'extrémité du bras de lecture et tournez-le dans le sens horaire pour le visser.

6 Installez le porte-cellule.

Insérez le portecellule à l'autre extrémité du bras de lecture et tournez l'écrou pour le fixer en place.

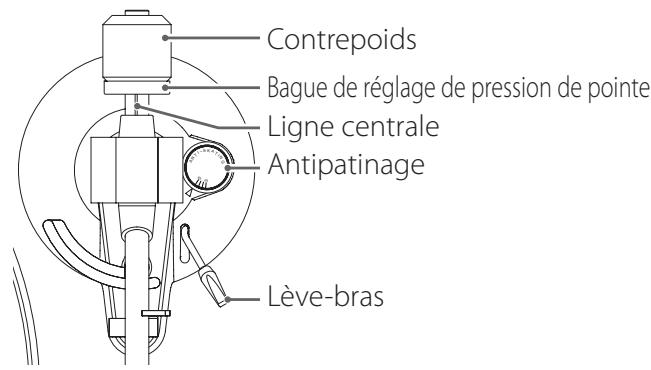

Équilibrage du bras de lecture et réglage de la pression de la pointe

1 Reglez la molette d'antipatinage sur zéro.

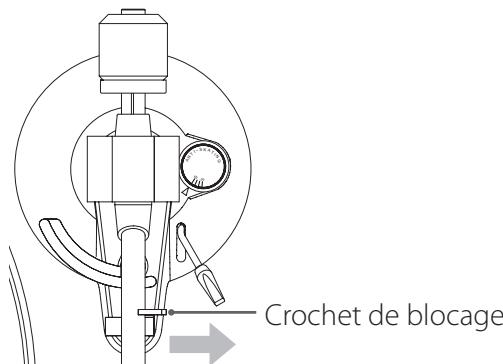

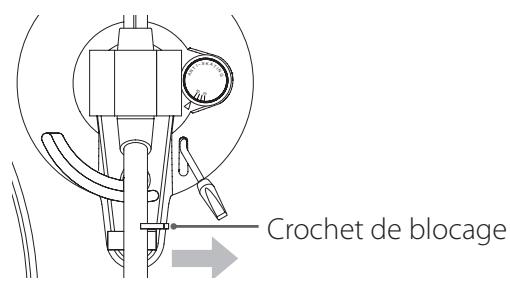

2 Repoussez le crochet de blocage vers la droite pour libérer le bras de lecture.

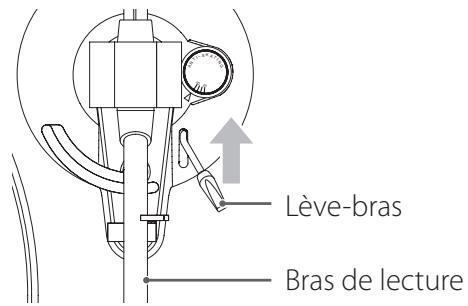

3 Soulevez le lève-bras et poussez le bras de lecture légèrement vers la gauche.
4 Baissez le lève-bras.

5 Tournez le contrepoids jusqu'à ce que le bras de lecture soit à l'horizontal.

• Retirez le cache de protection de la pointe de la cellule avant de faire les réglages.
• Veillez bien à ne pas laisser la pointe de la cellule toucher l'unité.

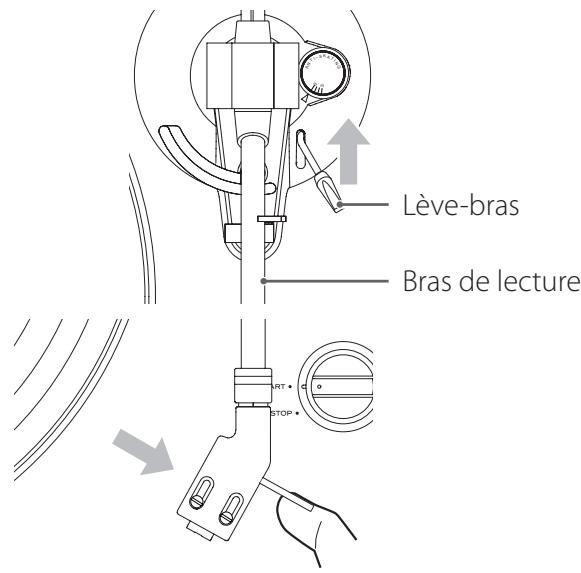

6 Ramenez le bras de lecture à sa position d'origine et rabattez le crochet de blocage sur la gauche pour verrouiller le bras.

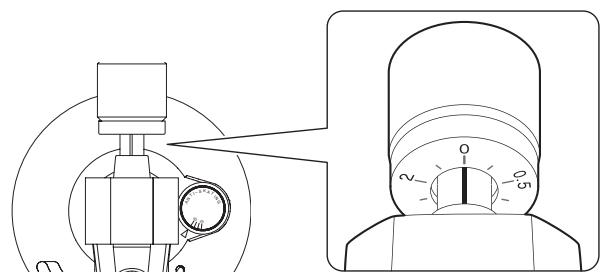

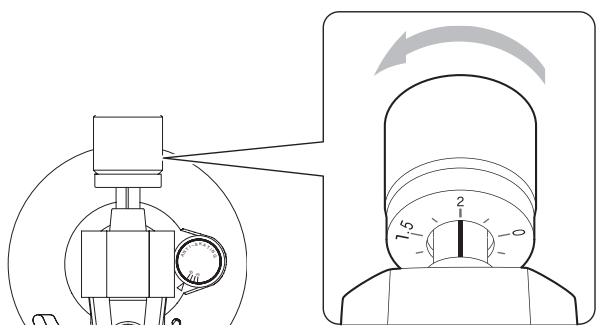

Tournez la bague de réglage de pression de la pointe pour que la ligne centrale s'aligne avec le 0 sur la graduation.

Veillez à ne pas faire tourné le contrepoids.

8 Tournez le contrepoids afin que la graduation de la bague de réglage de pression de la pointe corresponde à la valeur de pression de pointe spécifique pour la cellule.

• La pression de pointe pour la cellule fournie est de 2,0g .

Donc, tournez le contrepoids jusqu'à la graduation 2 si vous utilise la cellule fournie.

9 Réglez la molette d'antipatinage.

Commencez en la réglant à 2 et ajustez-la durant la lecture d'un disque (page 31) sur la position qui donne un bon équilibre entre les volumes gauche et droit.

Notes sur les pointes pour disque

• Les pointes pour disque sont des pieces de précision à manipuler avec précaution pour éviter de tordre ou d'endommager leur extrémité. Si une pointe est tordue ou endommagée, elle pourrait ne plus être en mesure de suivre précisément le sillon audio et pourrait endommager les disques ou cause d'autres dysfonctionnements.
• Si une pointe est sale, utilisez un nettoyant pour pointe du commerce ou un produit similaire pour la nettoyer.
• Ne frottez pas fort sur la pointe avec un objet dur. N'essuyez pas la pointe avec un diluant ou d'autres produits chimiques. Cela pourrait l'endommager.

Remplacement de la pointe

La cellule fournie est une AT95E Audio-Technica.

Achetez une pointe de rechange pour la cellule AT95E par exemple chez le revendeur auprès duquel vous avez acquis cette unité.

Suivez les instructions de remplacement dans le manuel de la pointe de rechange.

ATTENTION

• Comme de forts bruits pourrait soudainement se produit, mettez l'unité en voille avant de changer la pointe.
• Faites attention de ne pas abîmer vos mains ou l'équipement.
  Veillez à ne pas permettre à de petits enfants d'avaler accidentellement les pointes.

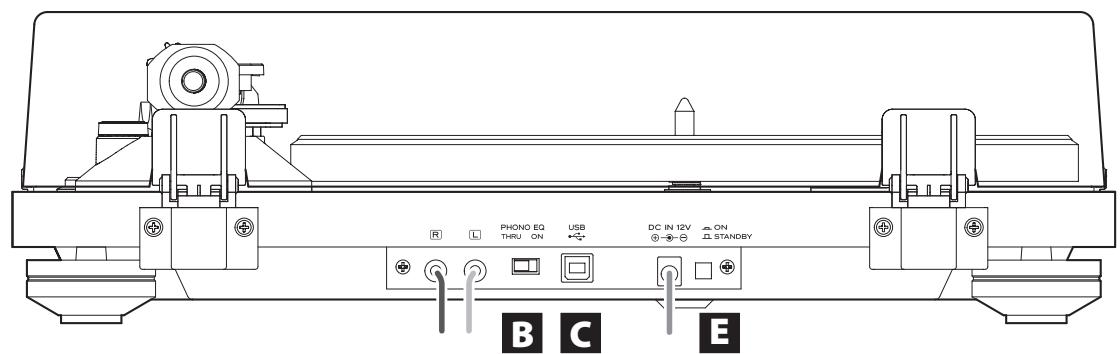

Branchements

Quand PHONO EQ est sur ON
Branchez les prises d'entrée audio
de l'amplificateur, etc.
Quand PHONO EQ est sur THRU
Branchez les entrées PHONO d'un
amplificateur, etc.

Précautions lors des branchements

• Ne mettez l'unité sous tension qu'une fois tous les branchements effectués.
• Lisez attentivement les modes d'emploi des appareils que vous branchez et suivez leurs instructions quand vous faites les branchements.

A Prises de sortie audio analogue (L/R)

Ces prises produit les signaux audio analogiques.
Le réglage du sélecteur PHONO EQ change le type de signal produit.

Utilisez le cable audio fourni (ou un modele du commerce) pour raccorder d'autres apparéils aux prises de sortie de cette unité.

Blanc (L)

Rouge (R)

ouge (R)

B Sélecteur PHONO EQ (réglage de sortie audio)

ON

Les signaux ayant eté amplifiés par l'ampli égaliseur intégré sont produits par les prises de sortie audio analogue (L/R).

THRU

Le signal de la cellule à aimant mobile est directement produit par les prises de sortie audio analogue (L/R).

Utilisez cette option pour le branchement d'un équipement ayant des entrées PHONO.

• À la sortie d'usine, ce sélecteur est régle sur ON.

ATTENTION

Avec un réglage sur ON, si le branchement est fait aux entrées PHONO d'un amplificateur, par exemple, le son produit par les enceintes et le casque sera très fort, ce qui peut endommager l'équipement ou l'audition.

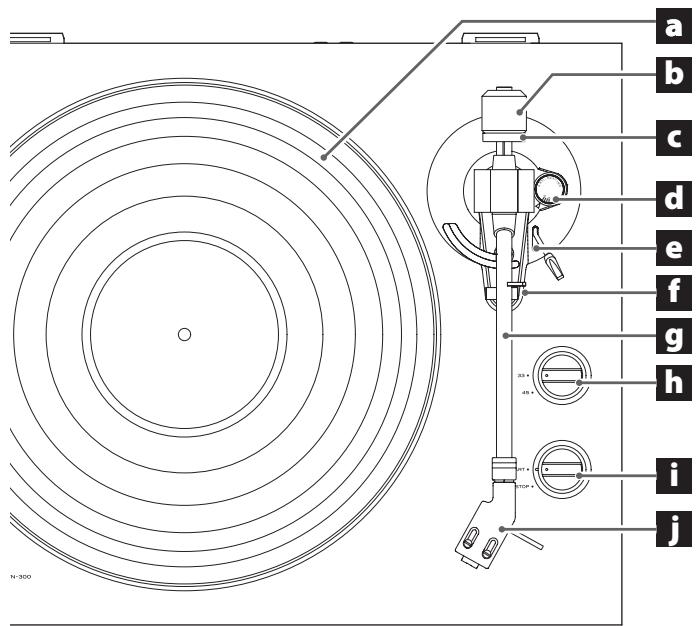

Nomenclature et fonctions des parties

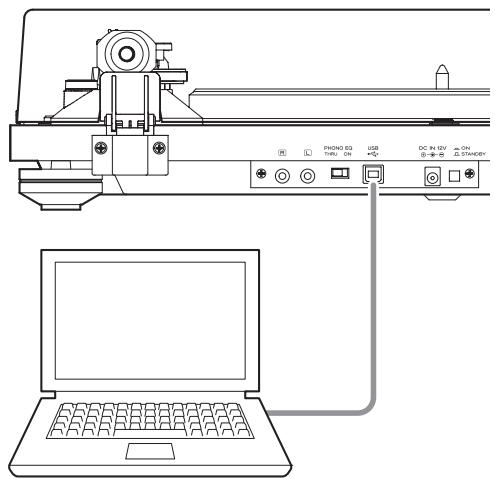

C Port USB (USB type B)

Branchez-le au port USB d'un ordinateur pour convertir le signal audio de cette unité en numérique et l'envoyer à l'ordinateur (page 33).

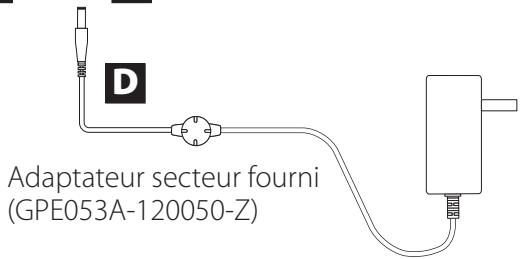

D Connecteur d'entrée CC

Après avoir fait tous les autres branchements, branche à cette prise l'adaptateur secteur fourni (GPE053A-120050-Z).

Vérifiez que le bloc d'alimentation de l'adaptateur secteur est branché dans une prise secteur.

• Débranche le cordon d'alimentation de la prise secteur si vous avez l'intention de laisser l'appareil inutilisé de façon prolongée.
• N'utiliseaucun adaptateur secteur autre que celui fourni (GPE053A-120050-Z).

Veillez à brancher le cordon d'alimentation dans une prise secteur fournissant la tension correcte. Le branchement à une prise fournissant une tension incorrecte pourrait entrainer un incendie ou une électrocution. Tenez le cordon d'alimentation par sa fiche quand vous le branchez ou le débranchez. Ne tirez jamais sur le cordon lui-même. Débranchez le cordon d'alimentation de la prise secteur si vous avez l'intention de laisser l'appareil inutilisé de façon prolongée.

E Touche STANDBY/ON

Appuyez sur la touche STANDBY/ON pour allumer l'unité ou la mesure en voille (standby).

Plateau tourne-disque

Placez les disques au centre du plateau.

b Contrepoids

Bague de réglage de pression de pointe

d Molette d'antipatinage

Lève-bras

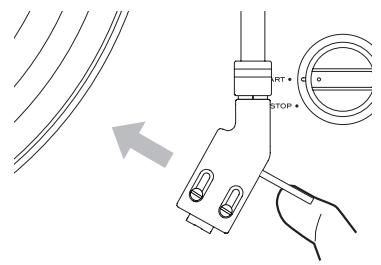

Utilisez ce levier pour soulever le bras de lecture et l'abaisser sur le disque.

f Support debras de lecture

C'est un support pour poser le bras de lecture. Poussez délicatement le loquet vers la droite pour libérer le bras de lecture avant de dire un disque.

Bras de lecture

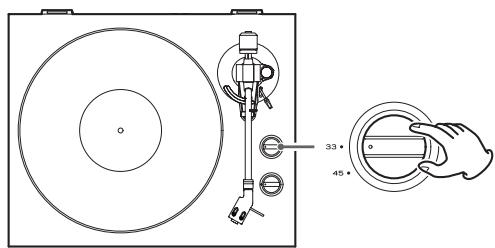

h Bouton de réglage de vitesse derotation

Règle la vitesse de rotation (tr/min) adaptée au disque.

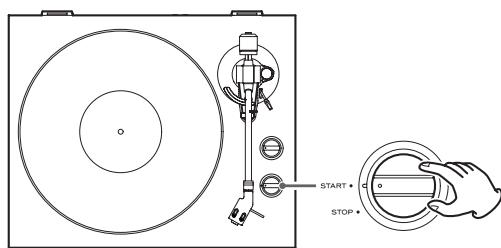

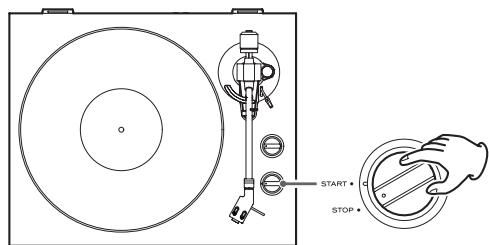

Bouton START/STOP de rotation du plateau

j Portecellule

Couvercle de la platine

Montage des patins en caoutchouc

Points de fixation des patins en caoutchouc

Patin en caoutchouc

Comme représenté dans l'illustration, montez les patins en caoutchouc sur les côtés gauche et droit du couvercle de la platine.

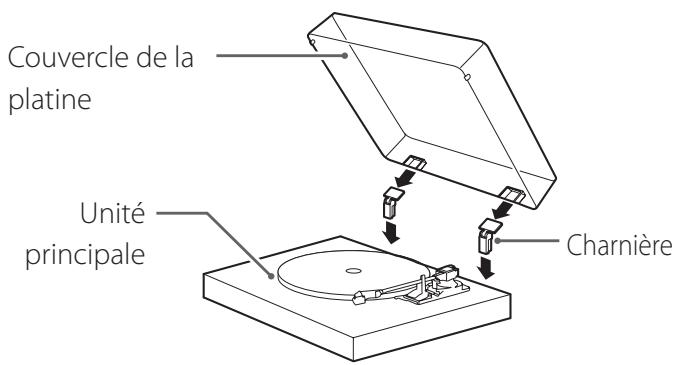

Fixation du couvercle de la platine

1 Insérez les charnières à fond dans les porte-charnières aux extrémités gauche et croite de l'arrière de l'unité principale.
2 Alignez le haut des charnières avec les porte-charnières du couvercle de la platine et insérez-les.

Dépose du couvercle de la platine

Maintenez les deux bords du couvercle de la platine et soulevez-le lentement pour l'extraire, avec les charnières, de l'unité. Ensuite, retirez les charnières du couvercle de la platine.

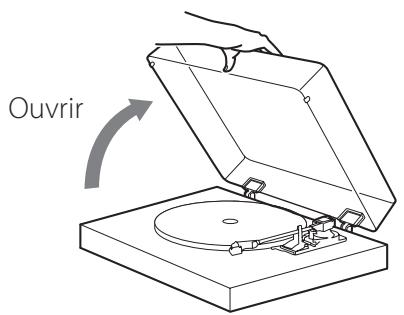

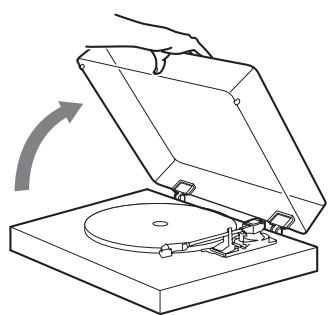

Ouverture et fermeture du couvercle de la platine

Ouverture

Tenez le bord avant du couvercle de la platine et soulevez-le delicatement pour l'ouvrir complètement jusqu'à ce qu'il s'arrête.

Le couvercle de la platine restera ouvert dans cette position.

Fermetre

Abaissez doucement le couvercle de la platine jusqu'à ce qu'il soit fermé.

Veillez à ne pas vous pincer les doigts, par exemple lors de l'ouverture et de la fermeture du couvercle de la platine.

Manipulation des disques

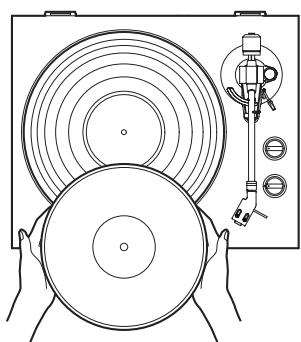

Tenue des disques

Lors de la prise en mains d'un disque ou sa sortie de la pochette, évitez de toucher le sillon enMAINANT le disque d'une main entre son étiquette et son bord, ou en le tenant avec les deux mains par son bord.

Nettoyage

• Les traces de doigs et la poussière sur un disque peuvent provoquer du bruit et des sauts de son, ainsi qu'endommager le disque lui-même et la pointe. Utilisez un nettoyant pour disque du commerce pour nettoyer les disques. N'utilisez pas de diluant ni autre chose qu'un nettoyant pour disque. De tels produits chimiques pourrait abîmer la surface du disque.
• Lors de l'utilisation d'un nettoyant pour disque, balayez la surface du disque de façon circulaire, en suivant le sillon.

Précautions

• Ne laisserEZ pas les disques dans des lieux exposés directement à la lumière du soleil ou qui sont très humides ou très chauds. Laisser longtemps un disque dans de telles conditions peut le faire gondoler ou lui cause d'autres dommages.
• N'empilez pas plusieurs disques et ne placez pas d'objets lourds dessus. Ne laissez pas non plus les disques de façon prolongée en position inclinée. Cela pourrait les faire gondoler ou leur cause d'autres dommages.
• Ne laïsez pas des objets durs entraîr en contact direct avec le sillon audio. Cela pourrait entraîrer des rayures.
• Une fois que vous avez fini de dire un disque, replaces-le toujours dans sa pochette pour le rangement. Laisser un disque sans protection pourrait le faire gondoler ou le rayer.
• N'employez pas de disques fendus.

Changement de cellule

Pour changer la cellule, commencez par detacher le porte-cellule du bras de lecture.

• Nous vous recommendons de conserver le capuchon de protection de la pointe de cellule en place lors du remplacement de la cellule.

Fils de porte-cellule Cellule

1 Déconnectez de la cellule les fils du porte-cellule.
Desserrez les vis et retirez la cellule.
3 Montez la nouvelle cellule et serrez les vis.

Voir l'illustration ci-dessous pour la position des vis après montage.

2,0 ± 0,5 ~mm

4 Raccordez les fils du porte-cellule à la cellule.

• Les signaux et les couleurs des fils du porte-cellule sont représentés ci-dessous.

Signal	Couleur
Canal gauche +	Blanc
Canal gauche –	Bleu
Canal droit +	Rouge
Canal droit –	Vert

5 Équilibrez le bras de lecture et réglez la pression de la pointe.

Suivez les procédures décrites dans « Équilibrage du bras de lecture et réglage de la pression de la pointe » en page 24.

Fonctionnement de base

Lecture des disques

1 Appuyez sur la touche STANDBY/ON à l'arrière de l'unité pour la mesure sous tension.

2 Ouvrez lentement le couvercle de la platine.

Veillez à ne pas vous pincer les doigts, par exemple lors de l'ouverture et de la fermeture du couvercle de la platine.
3 Placez un disque sur le plateau.

Pour lire un 45 tr/min à grand trou central, utilisez l'adaptateur fourni.

4 Réglez la vitesse de rotation (tr/min) en fonction du disque.

La vitesse de rotation peut être régée sur 33 1/3 ou 45 tr/min.

5 Tournez le bouton START/STOP en position START pour faire démarcheer le plateau.

• Quand le bouton START/STOP est régé sur START, le plateau commence à tourner et la LED bleue s'allume.

6 Repoussez le crochet de blocage vers la droite pour libérer le bras de lecture.

Fonctionnement de base (suite)

7 Soulevez le lève-bras.

• Vous pouvez aussi laisser le lève-bras baisse et amener le bras de lecture au-dessus du disque puis l'y poser lentement pour lancer la lecture.

8 Amenez le bras de lecture sur le bord du disque ou de la plage dont vous souhaitez lancer la lecture.

9 Abaissez le lève-bras.

Abaissez lentement le bras de lecture jusqu'à ce que la pointe touche le disque et que la lecture commence.

• Nous vous recommendons de fermer le couvercle de la platine durant la lecture d'un disque pour éviter la poussière.
  Ne placez rien sur le couvercle de la platine. Les objets posés sur le couvercle peuvent provoquer du bruit d'aux vibrations ou tomber, en particulier lors de la lecture.

ATTENTION

• Durant la lecture, ne touche pas le bras de lecture ni le disque qui tourne.
• N'arrêtez pas la rotation du plateau durant la lecture.

Durant la lecture du disque, une réinjection du signal (« larsen ») peut se produit si le volume est trop fort. Si cela se produit, baissez le volume de l'amplificateur.

Lorsque la lecture est terminée

1 Soulevez légèrement le lève-bras ou la patte du porte-cellule et ramenez le bras de lecture à sa position de repos.

2 Ramenez le bouton START/STOP sur STOP pour arrêté le plateau.

• Quand le plateau s'arrête, la LED bleue s'éteint.

Enregistrement avec un ordinateur

Branchez cette platine tourne-disque à un ordinaireur au moyen du cable USB fourni pour convertir les signaux audio d'un disque en données numériques et les envoyer à l'ordinaireur.

Systèmes d'exploitation pris en charge

Des ordinateurs fonctionnant sous les systèmes d'exploitation suivants peuvent être connectés par USB à cette unité.

Windows

(a date de septembre 2014)

Mac OS X

OS X Lion 10.7

OS X Mountain Lion 10.8

OS X Mavericks 10.9

(à date de septembre 2014)

Le fonctionnement avec des systèmes d'exploitation autres que ceux-ci n'est pas garanti.

• Cette unité fonctionnera avec le pilote standard du système d'exploitation (OS), donc il n'y a pas besoin d'instructor un pilote spécifique.

Branchement à un ordinateur

1 Mettez l'ordinateur sous tension.

Vérifiez que le système d'exploitation fonctionne correctement.

2 Utilizez le cable USB pour relier l'ordinateur à cette unité.

3 Appuyez sur la touche STANDBY/ON de cette unité pour l'allumer.

Quand ils sont connectés, l'ordinateur détecte automatiquement le port USB de cette unité et l'identifie comme « USB Audio CODEC ».

• Pour enregistrer de l'audio avec un ordinateur depuis cette platine tourne-disque, vous devez installer un calculiel permettant l'enregistrement audio sur l'ordinateur. Vous pouvez acheter un calculiel d'enregistrement audio ou en télécharger un Gratisit, comme Audacity (http://audacity.sourceforge.net/), sur internet. TEAC n'assure pas d'assistance pour Audacity.

• Lorsqu'un ordinateur est connecté par USB et enregistrre de l'audio, n'effectuez aucune des opérations suivantes. Cela pourrait entraîner un mauvais fonctionnement de l'ordinateur. Quittez toujours le logiciel d'enregistrement de l'ordinateur avant de faire ce qui suit.

• Déconnecter le cable USB

• Mettre l'unité en veille

Réglages de l'ordinateur

L'exemple suivant explique les réglages à faire quand on utilise Windows 7.

1 Dans le menu Demarrer, selectionnez Panneau de configuration.
2 Cliquez sur « Son »
3 Cliquez sur l'onglet « Enregistrement » et vérifie que « USB Audio CODEC » est défini comme « Périphérique par défaut »
4 Sélectionnez « Microphone USB Audio CODEC » et cliquez sur le bouton Propriétés.
5 Cliquez sur l'onglet « Statistiques avancées »
6 Dans le menu déroulant « Format par défaut », Sélectionnez « canal 2, 16 bits, 48000 Hz (Qualité DVD)».
7 Cliquez sur « OK »

Guide de dépannage

Si vous avez un problème avec cette unité, veuilles vérifier les points suivants avant de demander une intervention. Le problème pourrait aussi venir d'ailleurs que de cette unité. Vérifiez aussi que les apparêls qui lui sont connectés sont correctement employés.

Si cette unité ne fonctionne toujours pas correctement, contactez le revendeur chez qui vous l'avez achetée.

Pas d'alimentation.

Vérifiez que l'adaptateur secteur est branché à une prise secteur. Puis appuyez sur la touche STANDBY/ON pour allumer l'unité (page 26).

Il n'y a pas de son.

Pour brancher les prises de sortie audio analogue de cette unité aux prises d'entrée audio d'un amplificateur ou autre équipement, réglez le/selecteur PHONO EQ (réglage de sortie audio) sur ON (page 26).

La lecture est impossible, il y a du bruit.

Vérifiez que le cache de la pointe (en plastique blanc) a été retire.
Nettoye la pointe (page 25).
Si la pointe est usée, remplacez-la (page 25).
→ Éloignez autant que possible l'unité des téléviseurs, fours à micro-ondes et autres apparèils qui émettent des ondes electromagnétiques.

La hauteur est incorrecte.

Réglez la vitesse de rotation (tr/min) adaptée au disque (page 31).

Le son saute.

Des vibrations entrainent des sauts. Placez cette unité dans un endroit stable.
Si le disque est sale, nettoyez-le.
N'employez pas de disques rayés.
→ Équilibrez le bras de lecture et réajustez la pression de la pointe (page 24).

Si la pression de la pointe est plus basse que la valeur prévue pour la cellule, il y a plus de risques de saut.

Caracteristiques techniques

Platine

Système d'entrainment.Par courroie

Moteur .moteur CC

Vitesse de rotation. 33 1/3 tr/min, 45 tr/min

Variation de la vitesse de rotation. ±2%

Pleurage et scintillage 0,2%

Rapport signal/bruit

67 dB ou plus (pondération A, filtré salle-bas 20 kHz)

Plateau . . . . . Aluminium moulé de 30 cm de diamètre

Bras de lecture

Type debras

Bras de lecture à tubulure droite et équilibrage statique

Longueur utile du bras. 223 mm

Plage de variation de pression de la pointe. .0-5 g

Poids de cellule acceptable 3,5-6,5 g

Cellule

Type....... MM (aimant mobile)

Tension de sortie 2,5 mV ±3 dB

Pression de la pointe. 2,0 ±0,5 g

Poids de la cellule. 5,7 ± 0,5 g

Poids avec portecellule . . . 10 g (vis, écrous et fils compris)

Tension de sortie

PHONO EQ THRU 2,5 mV ± 3 dB

PHONO EQ ON 155 mV (-16 dBV)

Prises de sortie .RCA

Port USB

Port USB pouvant receivevoir une alimentation par le bus USB de l'ordinateur (pleine vitesse)

Connecteur USB type B

Prise en charge de l'alimentation par bus USB .5V, 500 mA

• Utilisez le cable USB fourni pour relier l'unité à un ordinateur en vue d'être alimentée par lui.

Générales

Adaptateur secteur

Entree .CA 100V- CA 240V,50-60 Hz

Sortie 12V,500mA

Consommation électrique

En voir. 0,5W ou moins

En service (START) 1,5 W ou moins

Poids 4,9 kg

Température de fonctionnement 5°C à 35°C

Dimensions (L × H × P) (hors tout) ... 420 × 356 × 117 mm

• Les données de performance sont spécifiées à 20^ C .

Accessoires fournis

Tapis en caoutchouc × 1

Adaptatour 45 tr/min × 1

Porte-cellule × 1

Cellule à aimant mobile AT95E

(fabriquee par Audio-Technica) déjà montée

Plateau × 1

Couvercle de la platine × 1

Patins en caoutchouc pour couvercle de platine × 2

Charnières × 2

Câble audio x 1

Cable USB × 1

Adaptateur secteur (GPE053A-120050-Z) × 1

Mode d'emploi (ce document) × 1

Garantie × 1 (pour les consommateurs aux USA et au

Canada uniquement)

• Caracteristiques techniques et aspect sont sujets à changements sans prévis.
• Le poids et les dimensions sont des valeurs approchées.
• Les illustrations de ce mode d'emploi peuvent lever légarrement différer des modèles de production.

WARRANTY/GARANTIE/GARANTÍA/GARANTIE/GARANZIA/GARANTIE/GARANTI

Europe/Europa

Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuilles contacter le reven-deur chez qui vous avez acheté le produit.
