Informations sur les substances chimiques�����������������������������������������������������������vii
Contenu de l’emballage��������������������������������������������������������������������������������������� 1-2 Installation du socle de moniteur�������������������������������������������������������������������������� 1-3 Réglage du moniteur�������������������������������������������������������������������������������������������� 1-4 Vue d’ensemble du moniteur������������������������������������������������������������������������������� 1-5 Raccordement du moniteur au PC����������������������������������������������������������������������� 1-8
Le ventilateur de l’appareil sert à la convection d’air afin d’éviter que l’appareil ne surchauffe. Ne couvrez pas le ventilateur.
REMARQUE : La température maximale de fonctionnement est d’environ 40OC.
Utilisez un chiffon doux plutôt qu’un produit chimique industriel pour nettoyer l’appareil. Ne versez jamais de liquide dans l’ouverture : cela pourrait endommager l’appareil ou causer une décharge électrique.
◙◙ Du liquide est entré dans l’appareil. ◙◙ L’appareil a été exposé à de l’humidité. ◙◙ L’appareil ne fonctionne pas correctement ou vous n’arrivez pas à l’utiliser selon le manuel d’utilisation. ◙◙ L’appareil est tombé et est endommagé. ◙◙ L’appareil présente des signes évidents de rupture. Caractéristiques de produit écologique
◙◙ Utilisation limitée des resources naturelles par encouragement au recyclage Durée de vie étendue du produit par le biais de mises à niveau faciles Production de déchets solides réduite grâce à une politique de récupération
Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage. Les utilisateurs peuvent également nous contacter à l’adresse gpcontdev@ msi.com pour obtenir des informations relatives à la mise au rebut, à la reprise, au recyclage et au démontage appropriés des produits MSI.
★ Recommandations : 1. Faites une pause de 10 minutes toutes les 30 minutes de visualisation. 2. Les enfants de moins de 2 ans ne doivent pas être placés devant un écran. Pour les enfants de 2 ans et plus, l’exposition aux écrans doit être limitée à moins d’une heure par jour.
Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU). Ce produit a été testé et déclaré conforme aux normes harmonisées pour les équipements informatiques, publiées sous les directives du Journal officiel de l’Union européenne.
￭￭ Brancher l’équipement sur une prise électrique relevant d’un circuit différent de celui sur lequel le récepteur est branché.
Les changements ou modifications qui n’auraient pas été expressément approuvés par la partie responsable de la mise en conformité sont de nature à priver l’utilisateur de l’autorité nécessaire pour utiliser cet équipement. Avis 2 Les câbles d’interface blindés éventuels doivent être utilisés pour pouvoir satisfaire aux limites d’émission. Cet appareil est conforme à la section 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes : 1. cet appareil ne doit pas causer d’interférences nuisibles et 2. cet appareil doit accepter toute interférence reçue, y compris les interférences risquant d’engendrer un fonctionnement indésirable.
Informations sur les substances chimiques
REACH de l’UE (Règlement CE N° 1907/2006 du Parlement européen et du Conseil), MSI fournit des informations sur les substances chimiques présentes dans les produits à l’adresse suivante : https://www.msi.com/html/popup/csr/evmtprtt_pcm.html

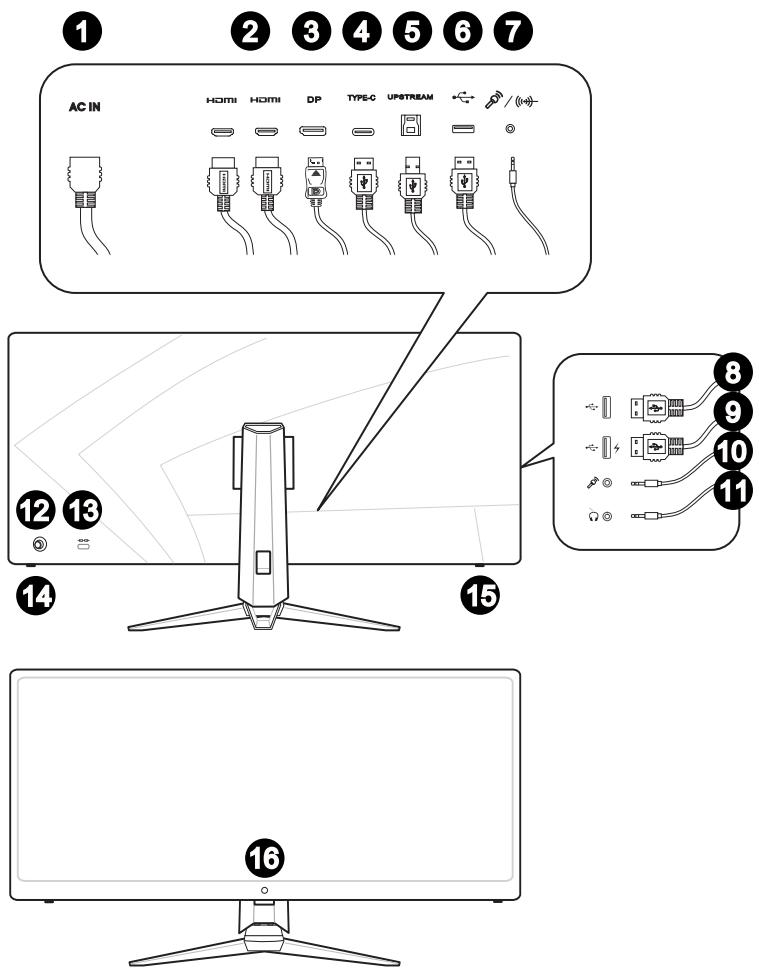

15. Support de caméra avec rotule rotative
* Contactez votre lieu d’achat ou votre distributeur local si l’un des éléments est endommagé ou manquant. * Le contenu de l’emballage peut varier en fonction du pays.

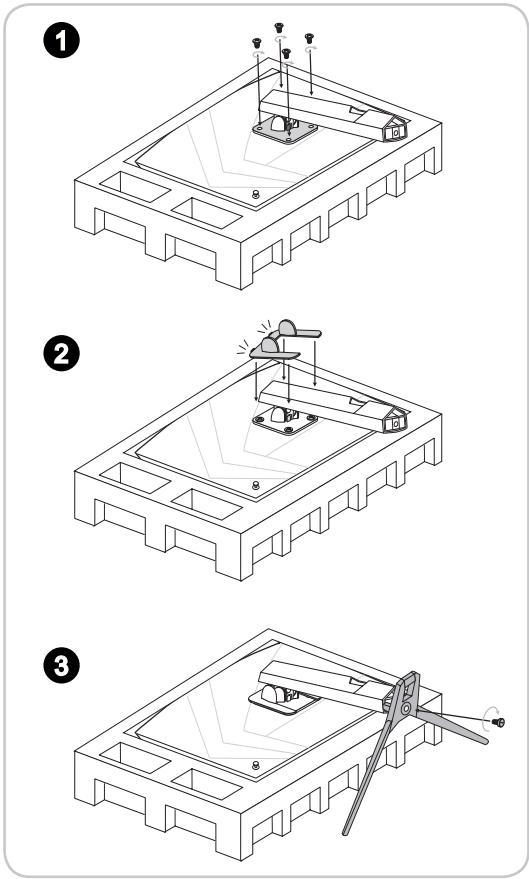

1. Alignez les loquets du pied de support sur le moniteur. Serrer le pied de support avec les vis dédiées. 2. Ajustez l’angle du pied de support. Alignez les loquets pour fixer la plaque VESA. 3. Raccordez la base au socle et Serrez la vis de la base pour fixer la base.

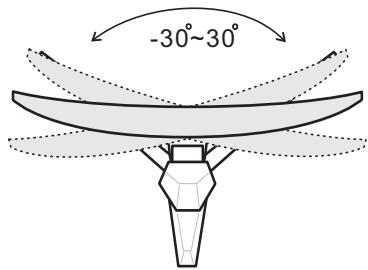

Évitez de toucher le panneau d’affichage en réglant le moniteur.

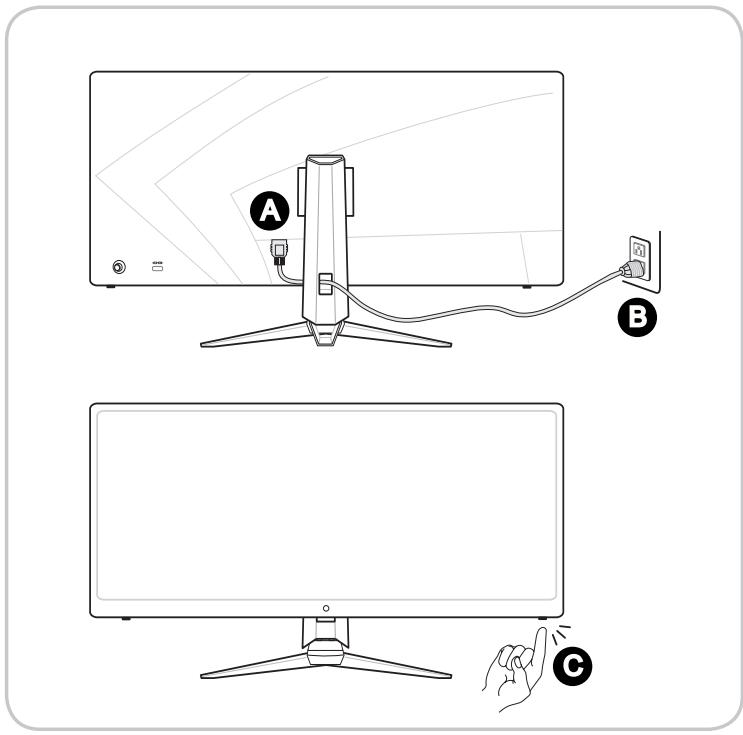

A aval du moniteur sont prêts à être utilisés.

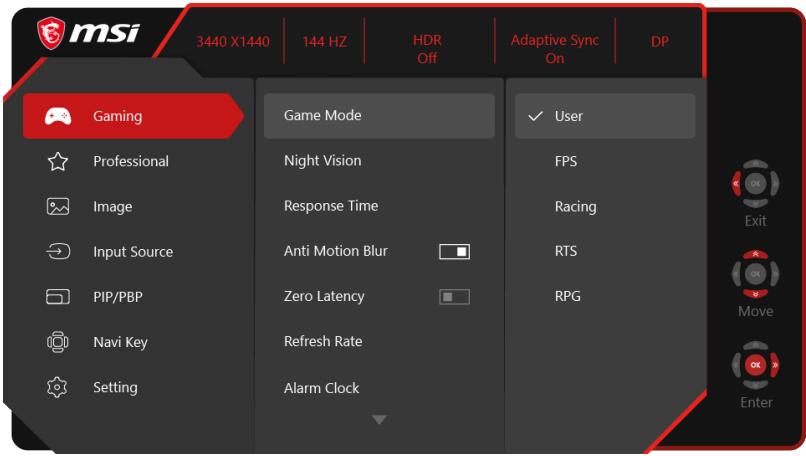

6. Allumez l’ordinateur et sélectionnez votre source d’entrée dans le menu OSD.
(Lorsque le menu OSD est MARCHE)

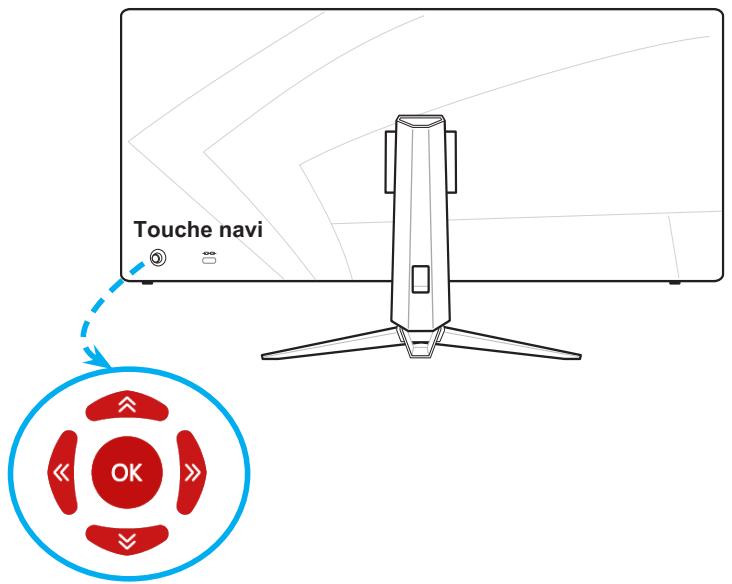

■■ Sélection des menus Bouton central et des éléments de la pour confirmer la fonction sélection et quitter. ■■ Permet d’augmenter les ■■ Appuyez sur les valeurs de la fonction boutons Haut et Bas pour régler. ■■ Appuyez sur le bouton Gauche pour annuler la prévisualisation et quitter sans appliquer l’effet du mode. ■■ Appuyez sur le ■■ Sélection des menus Bouton central et des éléments de la pour confirmer la fonction sélection et quitter. ■■ Permet de diminuer les ■■ Appuyez sur les valeurs de la fonction boutons Haut et Bas pour régler. ■■ Appuyez sur le bouton Gauche pour annuler la prévisualisation et quitter sans appliquer l’effet du mode.
■■ Appuyez sur les boutons Haut et Bas pour régler. ■■ Appuyez sur le bouton Gauche pour annuler la prévisualisation et quitter sans appliquer l’effet du mode.
■■ Appuyez sur les boutons Haut et Bas pour sélectionner. ■■ Appuyez sur le bouton Gauche pour quitter.
Plus d’options de touches de raccourci sont indiquées ci-dessous. Navi Key Hot Key Options
■■ Appuyez sur le bouton Gauche pour annuler la prévisualisation et quitter.
■■ Appuyez sur les boutons Haut et Bas pour régler. ■■ Appuyez sur le bouton Gauche pour annuler la prévisualisation et quitter.
■■ Appuyez sur le bouton Droit pour activer et sur le bouton Gauche pour désactiver le taux de rafraîchissement.
■■ Appuyez sur le bouton Gauche pour annuler la prévisualisation et quitter.
■■ Le temps de réponse doit être réglé sur Rapide après la désactivation de l’antiflou de movement.
être ajustée lorsque Anti-flou sur mouvement est réglé sur MARCHE. ■■ Lorsque l’option d’antiflou de mouvement est activés, les options HDCR et Luminosité ne peuvent pas être activées et seront grisées. ■■ Le temps de réponse est grisé lorsque l’option Antiflou de mouvement est activée. ■■ L’option antiflou de mouvement doit être réglée sur ARRÊT quand la technologie Adaptive Sync est activée. ■■ Le mode PIP/PBP sera désactivé lorsque l’option d’antiflou de mouvement est activée. ■■ La taille de l’écran sera réglée sur Auto si l’option 1:1 est sélectionnée. ■■ Le réglage par défaut de Latence zéro est MARCHE. ■■ Latence zéro permet de réduire la durée du traitement des signaux. ■■ Les utilisateurs peuvent ajuster taux de rafraîchissement dans n’importe quel mode. ■■ L’emplacement par défaut de taux de rafraîchissement est En bas à gauche. L’emplacement est réglable dans le menu OSD. Appuyez sur le bouton central pour confirmer et appliquer votre emplacement de taux de rafraîchissement. ■■ Ce moniteur suit et fonctionne au taux de rafraîchissement d’écran prédéfini du système d’exploitation.
Réveil est En haut à gauche. Les utilisateurs peuvent sélectionner leur propre emplacement.
Left Bottom (En bas à gauche) Right Bottom (En bas à droite) OFF (ARRÊT) 15:00 ■■ La technologie Adaptive Sync empêche la distorsion de l’écran. ■■ Le réglage par défaut de DisplayPort ou HDMI est MARCHE et peut être réglé sur MARCHE/ ARRÊT dans n’importe quel mode, n’importe quelle résolution, n’importe quelle source d’entrée et n’importe quel taux de rafraîchissement d’écran. ■■ L’option d’antiflou de mouvement sera désactivée si la technologie Adaptive Sync est activée. ■■ Le mode PIP / PBP sera désactivé si la technologie Adaptive Sync est activée. ■■ La taille de l’écran sera réglée sur Auto si l’option 1:1 est sélectionnée.
Eye Saver (Anti-fatigue oculaire)
■■ HDCR améliore la qualité de l’image en augmentant le contraste des images. ■■ Lorsque HDCR est réglé sur MARCHE, la Luminosité est grisée. ■■ HDCR et Anti-flou sur mouvement ne peuvent pas être activés simultanément. ■■ La luminosité ne peut pas être ajustée lorsque Anti-flou sur mouvement est réglé sur MARCHE. ■■ Lorsque l’option d’antiflou de mouvement est activés, les options HDCR et Luminosité ne peuvent pas être activées et seront grisées. ■■ Le temps de réponse doit être réglé sur Rapide après la désactivation de l’antiflou de movement. ■■ L’option antiflou de mouvement doit être réglée sur ARRÊT quand la technologie Adaptive Sync est activée. ■■ Le mode PIP/PBP sera désactivé lorsque l’option d’antiflou de mouvement est activée. ■■ La taille de l’écran sera réglée sur Auto si l’option 1:1 est sélectionnée.
Image ■■ Appuyez sur le bouton central pour confirmer et appliquer votre type de mode. ■■ Les utilisateurs peuvent ajuster de la Température de couleur en mode Personnalisation.
■■ Si l’option 1:1 est sélectionnée, si les modes PIP ou PBP sont activés, la taille de l’écran doit être réglée sur Auto. ■■ Si l’option d’antiflou de mouvement est activée alors que l’option 1 :1 est sélectionnée, l’option d’antiflou de mouvement sera désactivée. ■■ Si l’option 1:1 est sélectionnée, la technologie Adaptive Sync sera réglée sur ARRÊT.
Large (Grande) en incrustation. ■■ PBP (Image par image) est Left Top une fonction similaire qui (En haut à gauche) affiche deux sources d’entrée Right Top côte à côte sur l’écran. (En haut à droite) ■■ Le réglage par défaut de PIP/ PBP est ARRÊT. Left Bottom (En bas à gauche) ■■ Commutateur d’affichage permet aux utilisateurs Right Bottom de basculer entre les (En bas à droite) sources d’entrée primaire et secondaire. Customize ■ ■ HDMI2 des aiguilles d’une montre. DP HDMI1
à l’écran. ■■ Le réglage par défaut du bouton Gauche est Réveil. ■■ Le réglage par défaut du bouton Droit est Source d’entrée. ■■ Tous les éléments de la Touche Navi peuvent être ajustés via le menu OSD.
Game Mode (Mode Jeu) ■■ La Langue est un réglage indépendant. Le réglage de la langue des utilisateurs écrase la valeur d’usine par défaut. Lorsque les utilisateurs règlent Réinitialiser sur Oui, la Langue n’est pas modifiée.
Français ■■ Appuyez à nouveau sur le bouton d’alimentation du moniteur. ■■ Vérifiez si le câble d’alimentation du moniteur est correctement branché.
■■ Vérifiez si la carte graphique de l’ordinateur est correctement installée. ■■ Vérifiez si l’ordinateur et le moniteur sont branchés à des prises électriques et sont allumés. ■■ Vérifiez si le câble de signal du moniteur est correctement branché. ■■ L’ordinateur est peut-être en mode Veille. Appuyez sur n’importe quelle touche pour activer le moniteur.
Consultez les Modes d’affichage prédéfinis pour définir sur l’ordinateur un réglage adapté à l’affichage par le moniteur.
■■ Vérifiez si le câble d’alimentation du moniteur est correctement branché. ■■ Vérifiez si le câble de signal du moniteur est correctement branché. ■■ Vérifiez si l’ordinateur et la carte graphique sont compatibles Plug & Play.
■■ Réglez la couleur RVB ou ajustez la température de couleur. Vérifiez si le câble de signal du moniteur est correctement branché. Vérifiez la présence de broches tordues sur le connecteur du câble de signal.
■■ Modifiez le taux de rafraîchissement pour qu’il corresponde aux capacités de votre moniteur. ■■ Mettez à jour les pilotes de votre carte graphique. ■■ Maintenez le moniteur à l’écart des appareils électriques qui peuvent causer des interférences électromagnétiques (IEM).
