Série VZ2791R Moniteur LCD Guide de l’utilisateur Première édition Mai 2020 Copyright © 2020 ASUSTeK COMPUTER INC. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée dans un système d’interrogation ou traduite dans une langue quelconque sous quelque forme et par quelque moyen que ce soit sans l’autorisation écrite de ASUSTeK COMPUTER INC. (“ASUS”). La garantie du produit ou service ne sera pas prolongée si : (1) le produit a été réparé, modifié ou altéré, sauf si les réparations, modifications ou altérations ont été autorisées par écrit par ASUS; ou (2) si le numéro de série du produit a été effacé ou n'est plus lisible. ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU’ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYÉS OU AGENTS NE SAURAIENT ÊTRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPÉCIAUX, CIRCONSTANCIELS OU CONSÉQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE D’UTILISATION, D’INSTALLATION OU D'ÉQUIPEMENT, ARRÊT D'ACTIVITÉ ET SIMILAIRE), MÊME SI ASUS A ÉTÉ AVISÉ DE LA POSSIBILITÉ DE TELS DOMMAGES DÉCOULANT DE TOUT DÉFAUT OU TOUTE ERREUR CONTENU DANS LE PRÉSENT MANUEL OU PRODUIT. LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRÉSENT MANUEL SONT FOURNIS A TITRE D’INFORMATION UNIQUEMENT ET SONT SOUS RÉSERVE DE CHANGEMENT A TOUT MOMENT SANS PRÉAVIS ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N’ENDOSSE AUCUNE RESPONSABILITÉ OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS LE PRÉSENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DÉCRITS. Les noms de produits et raisons sociales qui apparaissent dans le présent manuel peuvent ou non être des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu’à titre d’identification et d’explication et au bén fice de leurs propriétaires, sans intention de contrevenance.

Assemblage de la base du moniteur........................................... 1-2

Arrière du moniteur LCD.................................................. 1-3 Présentation du moniteur............................................................. 1-4

Utilisation des boutons de commande............................. 1-4

Présentation des fonctions OSD...................................... 3-2

Fréquences supportées............................................................. 3-15 iii Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes:

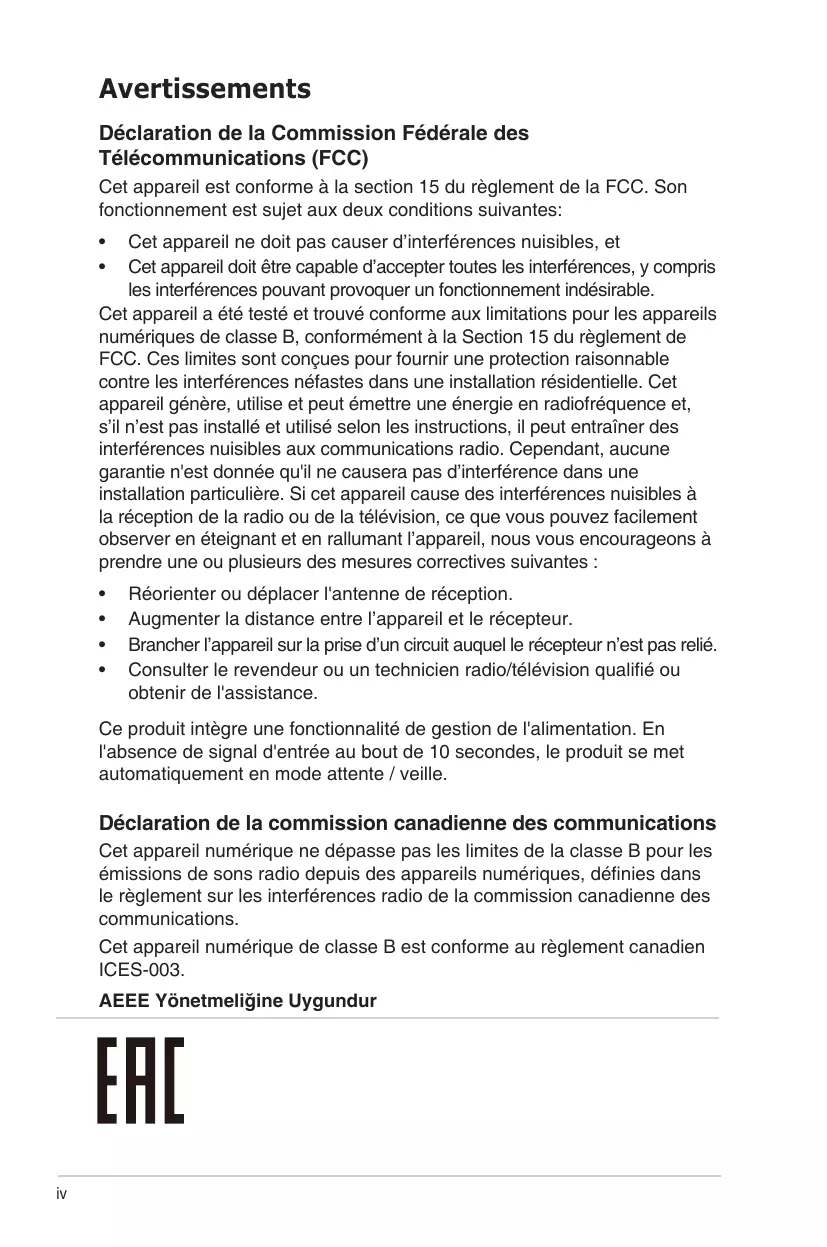

Cet appareil ne doit pas causer d’interférences nuisibles, et Cet appareil doit être capable d’accepter toutes les interférences, y compris les interférences pouvant provoquer un fonctionnement indésirable. Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de classe B, conformément à la Section 15 du règlement de FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre une énergie en radiofréquence et, s’il n’est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, aucune garantie n'est donnée qu'il ne causera pas d’interférence dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

Réorienter ou déplacer l'antenne de réception. Augmenter la distance entre l’appareil et le récepteur. Brancher l’appareil sur la prise d’un circuit auquel le récepteur n’est pas relié. Consulter le revendeur ou un technicien radio/télévision qualifié ou obtenir de l'assistance. Ce produit intègre une fonctionnalité de gestion de l'alimentation. En l'absence de signal d'entrée au bout de 10 secondes, le produit se met automatiquement en mode attente / veille. Déclaration de la commission canadienne des communications Cet appareil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des appareils numériques, définies dans le règlement sur les interférences radio de la commission canadienne des communications. Cet appareil numérique de classe B est conforme au règlement canadien ICES-003. AEEE Yönetmeliğine Uygundur

Informations de sécurité

Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte. Pour réduire le risque d’incendie ou de choc électrique, n’exposez jamais le moniteur à la pluie ou à l’humidité. N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à l’intérieur du moniteur peuvent entraîner de graves blessures corporelles. Si l’alimentation électrique est endommagée, n’essayez pas de la réparer vous-même. Contactez un technicien de réparation qualifié ou un revendeur. Avant d’utiliser le produit, assurez-vous que tous les câbles sont bien connectés et que les câbles électriques ne sont pas endommagés. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur. Les fentes et les ouvertures à l’arrière ou sur le dessus du boîtier sont prévues pour la ventilation. Ne bloquez pas ces fentes. Ne placez jamais ce produit à proximité ou au-dessus d’un radiateur ou d’un chauffage à moins d’une ventilation appropriée. Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n’êtes pas sûr(e) du type d’alimentation électrique chez vous, consultez votre revendeur ou votre fournisseur local. Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales. Ne surchargez pas les barrettes de branchements et les rallonges électriques. Une surcharge peut poser un risque d’incendie et/ou d’électrocution. Évitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable. Débranchez l’appareil pendant un orage ou s’il ne va pas être utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions. N’insérez jamais des objets et ne renversez jamais du liquide dans les fentes du boîtier du moniteur. Pour assurer un fonctionnement satisfaisant, n’utilisez le moniteur qu’avec des ordinateurs listés UL qui possèdent des réceptacles configurés appropriés marqués entre 100-240 V CA. La prise de courant doit être installée près de l'appareil et doit être facilement accessible. Si vous rencontrez des problèmes techniques avec le moniteur, contactez un technicien de réparation qualifié ou votre revendeur. Ce produit peut contenir des produits chimiques reconnus par l'État de Californie pour causer des cancers, des malformations congénitales ou d'autres problèmes d'ordre reproductif. Lavez-vous les mains après manipulation. Ce symbole de poubelle sur roulettes indique que le produit (appareil électrique, électronique ou batterie cellule contenant du mercure) ne doit pas être jeté dans une décharge municipale. Référez-vous à la règlementation locale pour plus d'informations sur la mise au rebut des appareils électroniques.

Avant de soulever ou de déplacer votre moniteur, il est préférable de débrancher les câbles et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d’alimentation.

Nettoyage. Éteignez votre moniteur et débranchez le cordon d’alimentation. Nettoyez la surface du moniteur à l’aide d’un chiffon sans peluche et non abrasif. Les tâches coriaces peuvent être éliminées à l’aide d’un chiffon humidifié d’un produit de nettoyage doux.

Évitez d’utiliser un produit de nettoyage contenant de l’alcool ou de l’acétone. Utilisez un produit de nettoyage prévue pour les écrans LCD. N’aspergez jamais de nettoyant directement sur l’écran car il pourrait goutter dans le moniteur et entraîner un choc électrique. Les symptômes suivants sont normaux avec le moniteur :

L’écran peut vaciller pendant l’utilisation initiale en raison de la nature de la lumière fluorescente. Éteignez le commutateur d’alimentation et rallumez-le pour vous assurer que le vacillement disparaît.

Vous pouvez observer une luminosité inégale sur l’écran en fonction du motif de bureau que vous utilisez.

Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L’écran récupérera lentement ou vous pouvez éteindre le commutateur d’alimentation pendant des heures.

Lorsque l’écran devient noir ou clignote, ou qu'il ne s’allume plus, contactez votre revendeur ou un centre de réparation pour remplacer les pièces défectueuses. Ne réparez pas l’écran vous-même ! Conventions utilisées dans ce guide

AVERTISSEMENT : Informations pour éviter de vous blesser en

essayant de terminer un travail.

AVERTISSEMENT : Informations pour éviter d’endommager les

composants en essayant de terminer un travail. IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche. NOTE : Conseils et informations supplémentaires pour aider à terminer une tâche.

Où trouver plus d’informations Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produits et logiciels.

Sites Web de ASUS Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’ASUS. Référezvous à http://www.asus.com

Documentation en option Votre emballage produit peut inclure une documentation en option qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie de l’emballage standard. Services de reprise Les programmes de recyclage et de reprise d'ASUS illustrent notre engagement envers les normes les plus élevées de protection de notre environnement. Nous croyons dans le fait de fournir des solutions pour que nos clients puissent recycler de manière responsable nos produits, nos batteries et autres composants ainsi que les matériaux d'emballage. Veuillez consulter http://csr.asus.com/english/Takeback.htm pour des informations détaillées sur le recyclage dans les différentes régions. vii

Bienvenu ! Merci d’avoir acheté ce moniteur LCD ASUS® ! Le dernier moniteur à écran LCD large d’ASUS offre un affichage plus net, plus large et plus lumineux, en plus de toute une gamme de fonctions qui améliorent votre expérience de visualisation. Avec ces fonctions, vous pouvez profiter du confort et vous régaler d’une expérience visuelle !

Contenu de la boîte Vérifiez que la boîte contient les éléments suivants : Moniteur LCD Base du moniteur Guide de mise en route Carte de garantie Adaptateur Cordon d'alimentation Câble VGA (optionnel) Câble HDMI (optionnel)

Si l’un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur. AVERTISSEMENT 1-1

Chapitre 1 : Présentation du produit

Assemblage de la base du moniteur

Mettez le moniteur face à terre sur une table.

Tournez la vis dans le sens des aiguilles d'une montre pour fixer solidement la base. Ajustez ensuite le moniteur pour que l'angle soit le plus confortable pour vous.

Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur. -5 ~ 22 Moniteur LCD ASUS Série VZ2791R 1-2

Connecter les câbles

Arrière du moniteur LCD VGA VGA 1-3

Chapitre 1 : Présentation du produit

Présentation du moniteur

Utilisation des boutons de commande Utilisez le bouton de commande à l'arrière du moniteur pour régler les paramètres d'image. Menu Fermer Power Off GamePlus Splendid

Indicateur d’alimentation :

État Description Blanc Marche Orange Mode Veille Arrêt Arrêt Bouton central:

Appuyez sur ce bouton pour entrer dans le menu OSD.

Appuyez sur ce bouton pour allumer le moniteur lorsqu’il est éteint. Clé gauche:

Sortez du menu OSD ou revenez à la couche précédente. Clé de lumière:

Puissance Hors clé de raccourci.

Entrez l’option de la couche suivante. Vers le haut de la clé:

Les couleurs du voyant d’alimentation sont indiquées dans le tableau ci-dessous. se ce hotkey à GamePlus. Déplacez l’option vers le haut ou augmentez la valeur de l’option. Clé de mown:

• Utilisez ce hotkey à GameVisual.

Déplacez l’option vers le bas ou diminuez la valeur de l’option. Clé de raccourci de verrouillage. Appuyez et maintenez-le pendant 5 secondes pour activer/désactiver Keys Lock. Moniteur LCD ASUS Série VZ2791R 1-4

Fonction QuickFit La fonction QuickFit contient trois motifs : (1) Grille (2) Taille papier (3) Taille photo.

Motif de la grille : Aide les concepteurs et les utilisateurs à organiser le contenu et la mise en page afin d'obtenir un aspect cohérent. Alignment Grid 1

Alignment Grid 2 Format papier : Permets aux utilisateurs de visualiser leurs documents en taille réelle à l'écran.

Taille photo : Permet aux photographes et autres utilisateurs de visualiser avec précision et de modifier leurs photos en taille réelle à l'écran. 8x10 1-5 5x7 4x6 3x5 2x2

Chapitre 1 : Présentation du produit

Pour une vision optimale, il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soit confortable.

Tenez le support pour empêcher le moniteur de tomber quand vous le changez d’angle.

Vous pouvez ajuster l’angle du moniteur de -5˚ à 22˚. +22° -5° 5˚ to à 22˚

2-1 Il est normal que l'écran tremble légèrement lorsque vous réglez l'angle de vision.

Chapitre 2 : Configuration

Détacher le bras/stand (pour la monture murale) (montage mural uniquement pour LE port VGA)

Le support amovible de ce moniteur est spécialement conçu pour la monture murale. Pour détacher le bras/stand

1. Déconnectez les câbles d’alimentation et de signalisation. Placez

soigneusement l’avant du moniteur face contre terre sur une table propre.

2. Utilisez un tournevis pour enlever les deux vis du bras (figure 1),

puis détachez le bras ou le support du moniteur (figure 2).

Nous vous recommandons de couvrir la surface de la table avec du tissu mou pour éviter les dommages au moniteur. Tenir le support du moniteur tout en enlevant les vis. Figure 1 Figure 2 VGA VGA

Le kit de montage mural (75 x 75mm) est acheté séparément.

Utilisez seulement un support de montage mural listé UL avec un poids/une charge minimale de 12 kg (taille des vis : M4 x 10 mm). Moniteur LCD ASUS série VZ2791R 2-2

Menu OSD (affichage à l’écran)

Appuyez sur le bouton Menu pour afficher le menu OSD.

Appuyez sur les boutons pour basculer entre les options du menu. Lorsque vous passez d'une icône à une autre, le nom de l'option est mis en surbrillance.

Pour sélectionner l'élément du menu en surbrillance, appuyez sur le bouton .

Appuyez sur les boutons souhaité.

Appuyez sur le bouton pour accéder à la barre de réglage puis utilisez les boutons et , selon les indicateurs du menu, pour effectuer vos modifications.

Sélectionnez pour revenir au menu précédent ou et revenir au menu précédent. Moniteur LCD ASUS Série VZ2791R

pour sélectionner le paramètre pour accepter 3-1

Présentation des fonctions OSD Splendid Cette fonction contient nuit sous-fonctions que vous pouvez sélectionner en fonction de votre préférence. Chaque mode possède l'option Réinitialiser, pour vous permettre de garder votre réglage ou de retourner au mode prédéfini. Splendid

3-2 Mode Standard : Le meilleur choix pour éditer les documents, avec la technologie SPLENDID™ Video Intelligence. Mode sRGB : Le meilleur choix pour visionner des photos et des graphiques de PC.

Mode Paysage : Le meilleur choix pour prendre des photos de paysage, avec la technologie SPLENDID™ Video Intelligence.

Mode Cinéma : Le meilleur choix pour regarder des films, avec la technologie SPLENDID™ Video Intelligence.

Mode Jeu : Le meilleur choix pour jouer à des jeux, avec la technologie SPLENDID™ Video Intelligence.

Mode Vue Nocturne : Le meilleur choix pour les jeux ou les films avec des scènes sombres, avec la technologie SPLENDID™ Video Intelligence.

Mode Lecture : Le meilleur choix pour lire des livres, avec la technologie SPLENDID™ Video Intelligence.

Mode Sombre : Le meilleur choix pour un environnement faiblement lumineux avec la technologie SPLENDID™ Video Intelligence.

Chapitre 3 : Instructions générales

En Mode Standard, les fonctions Saturation, Teinte de peau, Netteté, et ASCR ne sont pas réglables. En Mode sRGB, les fonctions Saturation, Température Couleur, Teinte de peau, Netteté, Luminosité, Contraste et ASCR ne sont pas réglables. En Mode Lecture, les fonctions Saturation, Teinte de peau, ASCR, Contraste et Température Couleur ne sont pas réglables. Filtre de lumière bleue Réduit le niveau d'énergie de lumière bleue émis par le rétroéclairage à DEL. Filtre de lumière bleue

Niveau 0 : Aucune modification.

Niveau 1~4 : Plus le niveau est élevé, plus la lumière bleue est réduite.

Lorsque le filtre de lumière bleue est activé, les paramètres par défaut du mode standard sont importés automatiquement. Entre le niveau 1 au le niveau 3, la fonction de Luminosité est configurable par l'utilisateur. Le niveau 4 est le réglage optimisé. Il est conforme à la certification TUV sur les faibles niveaux de lumière bleue. La fonction Luminosité ne est pas configurable par l'utilisateur. Pour réduire la fatigue oculaire, reposez vos yeux pendant quinze minutes toutes les deux heures passées devant l'écran. Des exercices oculaires et des clignements d'yeux fréquents permettent de maintenir vos yeux humides pour les empêcher de devenir secs. De plus, l'écran de votre ordinateur doit être placé à une distance comprise entre 20 et 28 pouces (50-70 cm) de vous. Moniteur LCD ASUS Série VZ2791R 3-3

Couleur Cette fonction permet de sélectionner la couleur d’image que vous souhaitez utiliser. Couleur

Mode Standard VGA 1920 x 1080 @ 60Hz Luminosité Contraste Saturation Température Couleur Teinte de peau

Luminosité : Pour ajuster le niveau de luminosité. La plage de réglage est de 0 à100.

Contraste : Pour ajuster le niveau de contraste. La plage de réglage est de 0 à100.

Saturation : Pour ajuster le niveau de saturation. La plage de réglage est de 0 à100.

Température Couleur : Pour sélectionner la température de couleur souhaitée. Les choix disponibles : Froid, Normal, Chaud et Mode Utilisateur.

3-4 En Mode Utilisateur, les couleurs R (Rouge), V (Vert), et B (Bleu) peuvent être réglées par l’utilisateur ; la plage de réglage est de 0 à 100. Teinte de peau : Pour sélectionner les tons chair souhaités. Les choix disponibles : Rouge, Naturel et Jaune.

Chapitre 3 : Instructions générales

Image Vous pouvez régler Netteté de l'image, Trace Free, Contrôle de l'aspect, VividPixel, ASCR, FreeSync (uniquement sur le HDMI),ELMB,Shadow Boost, Position, Focus et Ajustement auto depuis cette fonction principale.

Netteté : Pour ajuster la netteté de l’image. La plage de réglage est de 0 à100.

Trace Free : Pour augmenter le temps de réponse avec la technologie Over Drive. La plage de réglage est de 0 (lent) à 100 (rapide).

Contrôle de l'aspect : Ajuste le rapport d'aspect entre « Plein écran », « 4:3 » ou « OverScan ».

VividPixel : La technologie ASUS Exclusive qui apporte des visuels réalistes pour un plaisir de clarté et de détails. La plage de réglage est de 0 à 100.

ASCR : Sélectionnez MARCHE ou ARRÊT pour activer ou désactiver la fonction de rapport de contraste dynamique.

FreeSync (uniquement sur le HDMI) : Sélectionnez MARCHE ou ARRÊT pour activer ou désactiver la plage de taux de rafraîchissement dynamique de 48 Hz à 75 Hz avec le flux HDMI 1.4. ELMB : Vous permet d’activer la fonction lorsque FreeSync est off. Cette fonction élimine la déchirure de l’écran, réduit les fantômes et le flou de mouvement lorsque vous jouez à des jeux.

Shadow Boost: L’amélioration des couleurs foncées ajuste la courbe gamma de moniteur pour enrichir les tons foncés dans une image, rendant les scènes foncées et les objets beaucoup plus faciles à voir.

Plus : Pour aller à la page suivante des Paramètres d'image.

Retour : Pour retourner à la page précédente des Paramètres d'image. Position : Pour ajuster la position horizontale (Position H) et la position verticale (Position V) de l'image. La plage de réglage est de 0 à 100 (seulement disponible pour l'entrée VGA).

3-6 Le format 4:3 n'est disponible que lorsque la source d'entrée est au format 4:3. OverScan est uniquement disponible sur l'entrée HDMI.

Chapitre 3 : Instructions générales

Focus : Pour réduire les interférences de ligne horizontale et les interférences de ligne verticale en ajustant (Phase) et (Horloge) séparément. La plage de réglage est de 0 à 100 (seulement disponible pour l'entrée VGA).

Ajustement auto : Effectue automatiquement le réglage automatique (uniquement disponible pour l'entrée VGA). Sélection de l’entrée Pour choisir la source d'entrée. Sélection Entrée

Configuration système Pour ajuster la configuration du système.

Configuration Système Mode Standard VGA 1920 x 1080 @ 60Hz Retour Indicateur d’alimentation Verr touche d'alim Tout réinit. (Page 2/2) 3-8

Chapitre 3 : Instructions générales

Splendid Demo Mode : Pour activer le mode Démo de la fonction Splendid. GamePlus: activez la fonction Crosshair, Timer ou FPS Counter ou Display Alignment.

ECO Mode : Pour activer le mode écologique et économiser l'énergie.

Configuration OSD : Pour régler les paramètres Délai OSD, DDC/CI et Transparence de l'écran OSD.

Langue : Pour sélectionner la langue du menu OSD.

Serrure : En appuyant sur le deuxième bouton à droite pendant plus de cinq secondes, la fonction de serrure des touches s'active.

Informations : Pour afficher les informations du moniteur.

Plus : Pour aller à la page suivante des Paramètres système.

Retour : Pour retourner à la page précédente des Paramètres système.

Indicateur d’alimentation : Pour allumer / éteindre la DEL de l'indicateur d’alimentation.

Verr touche d'alim : Active / Désactive la touche d'alimentation.

Tout réinit. : Sélectionnez OUI pour restaurer tous les réglages au mode d'usine par défaut. Moniteur LCD ASUS Série VZ2791R 3-9

Raccourci Attribuez une fonction spécifique aux deux touches de raccourci.

Raccourci Mode Standard VGA 1920 x 1080 @ 60Hz Raccourci 1 Filtre de lumière bleue Raccourci 2 Splendid Luminosité Ajustement auto GamePlus Contraste Température Couleur QuickFit (Raccourci 1)

Raccourci Mode Standard VGA 1920 x 1080 @ 60Hz Raccourci 1 Filtre de lumière bleue Raccourci 2 Splendid Luminosité Ajustement auto GamePlus Contraste Température Couleur QuickFit (Raccourci 2) 3-10

Chapitre 3 : Instructions générales

Raccourci 1 : Attribuez une fonction la touche 1 de raccourci. Les choix disponibles : Filtre de lumière bleue, Splendid, Luminosité, Ajustement auto, Contraste, Température Couleur, QuickFit et GamePlus. Le réglage par défaut est GamePlus. Raccourci 2 : Attribuez une fonction la touche 2 de raccourci. Les choix disponibles : Filtre de lumière bleue, Splendid, Luminosité, Ajustement auto, Contraste, Température Couleur, QuickFit et GamePlus. Le réglage par défaut est Splendid. Moniteur LCD ASUS Série VZ2791R 3-11

3.1.2.1 Fonction GamePlus

La fonction GamePlus fournit différents outils pour offrir aux utilisateurs un environnement de jeu optimal en fonction du type de jeu. La superposition Viseur avec six options différentes de viseur vous permet de choisir celui qui est le mieux adapté au jeu auquel vous jouez. La minuterie à l'écran peut être positionnée sur la gauche de l'affichage pour garder une trace de la durée de jeu écoulée. Le compteur FPS (images par seconde) vous permet de connaître la fluidité de fonctionnement du jeu . Display Alignment affiche les lignes d'alignement sur 4 côtés de l'écran, servant d'outil simple et pratique pour aligner parfaitement plusieurs moniteurs. Pour activer la fonction GamePlus :

1. Appuyez sur le bouton Menu pour afficher le menu OSD.

2. Appuyez sur le bouton

pour sélectionner Raccourci. Puis pour accéder au menu Raccourci. appuyez sur le bouton

3. Appuyez sur le bouton

pour sélectionner Raccourci 1 or Raccourci 2.

4. Appuyez sur le bouton

pour accéder au sous-menu Raccourci 1 ou Raccourci 2.

5. Appuyez sur le bouton

pour sélectionner GamePlus. Puis pour confirmer le sous-menu GamePlus. appuyez sur le bouton

6. Appuyez sur le bouton

pour sélectionner Viseur, Minuterie ou Compteur FPS or Display Alignment. Puis appuyez sur le bouton pour confirmer la sélection.

7. Appuyez sur le bouton plusieurs fois pour quitter le menu OSD.

8. Appuyez sur la Touche de raccourci 1 ou la Touche de raccourci

2 attribuée pour activer le menu principal GamePlus. Menu principal GamePlus

GamePlus FPS Viseur Minuterie Compteur de FPS Alignement

cran (Mode d'entraînement) GamePlus - Viseur GamePlus - Minuterie GamePlus - FPS - Position FPS 3-12

Chapitre 3 : Instructions générales

Modèle 27’’W(68.6cm) Taille du panneau Résolution max. 1920x1080@75Hz Luminosité (Typ.) 250cd/m2 Rapport de contraste intrinsèque (Typ.) 1000:1 Angle de vue (CR>10) 178°(H) /178°(V) Couleurs de l’écran 16,7 M Temps de réponse 4ms (G à G), 1ms (MPRT) VGA unput Oui HDMI input Oui DisplayPort N/A Entrée ligne audio N/A <18w Consommation électrique allumé (Mesure de la luminosité d'un écran de 200 cd/m² sans connexion audio/USB/lecteur de carte) Couleur du châssis Noir < 0,5W Mode Économie d’énergie Mode éteint < 0,3W Inclinaison -5° ~ +22° Montage mural Oui (75mm x 75mm) Phys. Dimension avec le support (LxHxP) 612.6mmx 431mmx 213 mm Phys. Dimension sans le support (LxHxP) (Pour montage mural ) 612.6mm x 362.5mm x 37.7mm Dimensions de la boîte (LxHxP) 692mm x 499mm x183mm Poids net (approx.) 3.9kg Poids brut (approx.)

Tension de voltage Température (fonctionnement) Moniteur LCD ASUS Série VZ2791R AC: 100-240V DC: 19V, 2.1A (AC adapter) 0°C~40°C 3-13

Guide de dépannage (FAQ) Problème Le voyant DEL d'alimentation n’est pas ALLUMÉ Solution possible

• Appuyez sur le bouton est allumé. pour vérifier si le moniteur

• Vérifiez si l'adaptateur et le cordon d'alimentation sont correctement branchés sur le moniteur et sur la prise de courant.
• Cochez la fonction Indicateur d’alimentation dans le menu OSD. Sélectionnez "ALLUMÉ" pour allumer la LED d'alimentation. Le voyant DEL d’alimentation est de couleur orange et il n’y a aucune image sur l’écran

• Vérifiez si le moniteur et l’ordinateur sont allumés.
• Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l'ordinateur.
• Vérifiez le câble de signal et assurez-vous qu'aucune broche n'est tordue.
• Connectez l’ordinateur à un autre moniteur disponible pour vérifier si l’ordinateur marche correctement. L’image de l’écran est trop claire ou trop foncée

• Ajustez les réglages Contraste et Luminosité avec le menu OSD. L’image de l’écran tremble ou un effet de ‘vagues’ est visible sur l’image

• Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l'ordinateur.
• Éloignez les appareils électriques susceptibles de causer des interférences. Les couleurs de l'image de l'écran sont bizarres (le blanc n'apparaît pas blanc)

• Vérifiez le câble de signal et assurez-vous qu'aucune broche n'est tordue.
• Effectuez une Réinitialisation avec le menu OSD.
• Sélectionnez la température de couleur appropriée (Température Couleur) avec le menu OSD. Aucun son ou le son est très faible

• Ajustez le réglage du volume de votre moniteur ou de votre ordinateur.
• Assurez-vous que le pilote de la carte son de votre ordinateur a été correctement installé et activé. 3-14

Chapitre 3 : Instructions générales

Formats HDMI/DP,CEA-861B, Fréquences optionnelles prises en charge par SD/HD de Résolution 1440x480P 1440x576P 1920x1080P 1920x1080P Taux de rafraîchissement

Fréquence horizontale

• Les modes qui ne sont pas listés dans ces tableaux peuvent ne pas être supportés. Pour une résolution optimale, nous vous conseillons de choisir un mode listé dans les tableaux ci-dessus. 3-16
