MODE D'EMPLOI BALBOA 30BE COL(X1) JBL

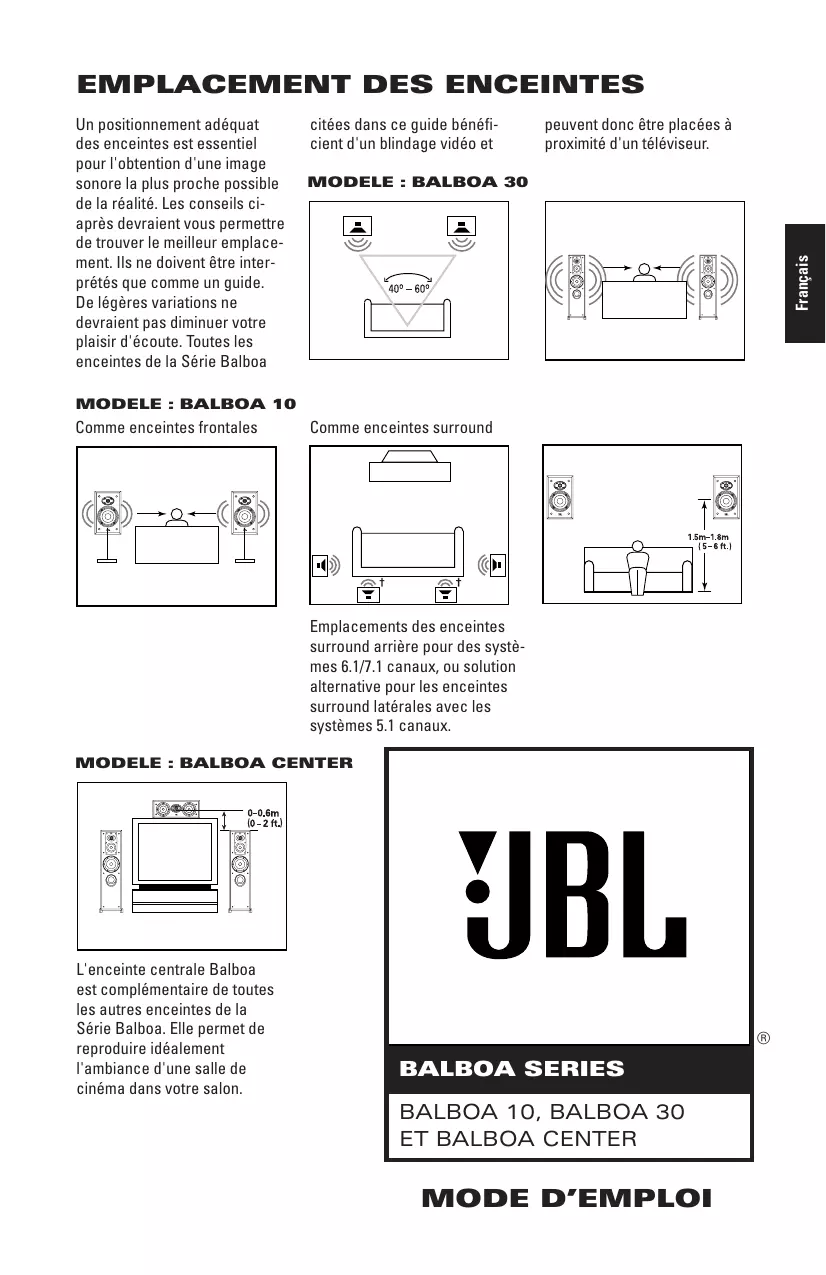

citées dans ce guide bénéficient d'un blindage vidéo et peuvent donc être placées à proximité d'un téléviseur. MODELE : BALBOA 30 Français Un positionnement adéquat des enceintes est essentiel pour l'obtention d'une image sonore la plus proche possible de la réalité. Les conseils ciaprès devraient vous permettre de trouver le meilleur emplacement. Ils ne doivent être interprétés que comme un guide. De légères variations ne devraient pas diminuer votre plaisir d'écoute. Toutes les enceintes de la Série Balboa MODELE : BALBOA 10 Comme enceintes frontales Comme enceintes surround Emplacements des enceintes surround arrière pour des systèmes 6.1/7.1 canaux, ou solution alternative pour les enceintes surround latérales avec les systèmes 5.1 canaux.

MODELE : BALBOA CENTER

L'enceinte centrale Balboa est complémentaire de toutes les autres enceintes de la Série Balboa. Elle permet de reproduire idéalement l'ambiance d'une salle de cinéma dans votre salon.

MODÈLES : BALBOA 10 ET BALBOA CENTER Les pieds en caoutchouc auto-adhésif peuvent être placés sous les enceintes, dans les coins, pour protéger votre mobilier. Placez ici les pieds en caoutchouc NE PAS utiliser ces patins si l'enceinte doit être posée sur une moquette. MODELE : BALBOA 30 Without pad Ce modèle est livré avec des patins antidérapants autoadhésifs pour pose des enceintes sur un sol lisse de type carrelage ou plancher. Poser précautionneusement l'enceinte sur le côté (non sur la face avant ni le panneau arrière) sur une surface qui ne risque pas de la rayer. Fixer chacun des patins à la base des pieds dans la partie la plus large du renfoncement. With pad (SUITE) ATTENTION : Les enceintes colonne ont un centre de gravité vers le haut et peuvent basculer en cas de vibrations du sol ou de pose instable. Pour éviter tout risque de ce genre, il est possible de les arrimer au mur placé derrière, auquel cas il suffit d'utiliser la procédure indiquée et les accessoires habituels pour un accrochage mural. La correction de l'installation et du choix des accessoires est alors sous l'entière responsabilité de l'utilisateur. NE faites JAMAIS traîner l'enceinte sur la surface pour la déplacer, cela endommagerait les pointes, les pieds et/ou l'enceinte elle-même, mais toujours la soulever pour la poser à un autre endroit. CONNECTIONS ENCEINTES MODÈLES : BALBOA 10 ET BALBOA 30 DROITE

GAUCHE Sorties haut-parleurs de l'ampli-tuner MODELE : BALBOA CENTER

CENTER Sorties haut-parleurs de l'ampli-tuner Les haut-parleurs et les borniers électroniques sont dotés de terminaux qui se correspondent (+) et (–). Il est indispensable de relier les deux enceintes de manière identique : la borne (+) du haut-parleur au connecteur (+) de l'ampli et la borne (–) au connecteur (–). Si vous inversez les phases, il en résulte un son maigrelet, des graves faibles et une image sonore médiocre. Avec l'avènement des systèmes surround, le branchement correct, en respectant les polarités, de toutes les enceintes est plus important que jamais si vous voulez préserver le rendu sonore et les données directionnelles de vos enregistrements. Pour vous brancher aux borniers des enceintes, dévissez la bague de couleur des bornes jusqu'à ce que le trou de passage du cable soit visible. Insérez l'extrémité dénudée du cable dans le trou et resserrez la bague jusqu'à obtenir une bonne connexion. Le trou qui traverse la bague est prévu pour recevoir des connecteurs de type fiche banane. Pour être conformes à la législation européenne, ces trous sont obturés avec des inserts en plastique au moment de leur fabrication. Si vous voulez utiliser des fiches banane, vous devez auparavant retirer ces inserts. Ne le faites pas si vous habitez dans une région où la certification CE européenne est en vigueur. DÉPANNAGE

• Vérifiez que l'ampli-tuner est sous-tension et qu'un périphérique source est actif.
• Vérifiez le mode d'emploi de votre ampli-tuner Si une des enceintes reste muette :
• Vérifiez la commande « Balance » de votre amplituner.
• Vérifiez les branchements entre l'ampli et les enceintes. Vérifiez qu'aucun fil ne touche un autre fil ou une autre borne et ne crée de court-circuit.
• Vérifiez que tous les fils sont connectés. Vérifiez qu'aucun fil n'est coincé, coupé ni dénudé.
• En mode Dolby* Digital ou DTS®, vérifiez que l'amplituner est configuré pour que l'enceinte concernée soit active.
• Eteignez tous les appareils et remplacez l'enceinte concernée par une autre. Rallumez les appareils et déterminez si le problème s'est déplacé avec l'enceinte ou si le même canal est concerné. Dans ce dernier cas, c'est probablement l'ampli-tuner qui cause problème. Vérifiez le mode d'emploi de cet appareil pour voir si il est correctement configuré. Si le problème concerne l'enceinte, contactez votre revendeur ou consultez notre site www.jbl.com pour plus d'informations. Si votre chaîne fonctionne à faible volume mais s'arrête dès que le volume est poussé :
• Vérifiez les branchements entre l'ampli et les enceintes.
• Vérifiez que tous les fils sont connectés. Vérifiez qu'aucun fil n'est coincé, coupé ni dénudé.
• Si vous utilisez plus d'une paire d'enceintes principales, vérifiez le besoin minimum en impédance de votre amplituner. Si la sortie des graves est faible (voire inexistante) :
• Vérifiez les polarités (+ et –) des connexions d'entrée hautparleur (“Speaker Inputs”).
• Envisagez la possibilité d'incorporer à votre chaîne un caisson de graves actif pour pouvoir utiliser les formats numériques “.1”. Si les enceintes surround restent muettes :
• Vérifiez les branchements entre l'ampli et les enceintes. Vérifiez que tous les fils sont connectés. Vérifiez qu'aucun fil n'est coincé, coupé ni dénudé.

• En mode Dolby* Digital ou DTS®, vérifiez que l'amplituner est configuré pour que les enceintes surround soient activées.
• Vérifiez le mode d'emploi de votre lecteur de DVD et la pochette de votre DVD pour vous assurer que les modes Dolby Digital ou DTS sont disponibles, et que vous avez bien sélectionné ce mode sur le menu du lecteur et du DVD.
• Si vous utilisez à la fois des enceintes surround latérales et surround arrière, vérifiez que votre ampli-tuner/processeur est configuré pou un fonctionnement en mode 6.1/7.1 canaux.
• Vérifiez le mode d'emploi de votre lecteur de DVD et la pochette de votre DVD pour vous assurer que les modes Dolby Digital ou DTS sont disponibles, et que vous avez bien sélectionné ce mode sur le menu du lecteur et du DVD.

• Vérifiez le mode d'emploi de votre ampli-tuner et ses fonctionnalités surround.
• Vérifiez que le film/l'émission que vous regardez est enregistrée dans le mode surround approprié. Si ce n'est pas le cas, vérifiez que votre amplituner n'a pas d'autres modes surround utilisables. Déclaration de conformité Je soussigné, représentant Harman Consumer Group International 2, route de Tours 72500 Château-du-Loir France déclare sur l'honneur que les produits décrits dans cette notice d'emploi sont conformes aux normes suivantes : EN 61000-6-3:2001 EN 61000-6-1:2001 Gary Mardell Harman Consumer Group International Chateau-du-Loir, France 1/05 Français Si toutes les enceintes restent muettes : SPÉCIFICATIONS BALBOA 10 Description 130mm, type Etagère, 2 voies Puissance d'amplification maximale conseillée** 125 W Tenue en puissance (Continu/Crête) 60 W/240 W Impédance nominale 8 Ohms Sensibilité (2,83V/1m) 86 dB Réponse en fréquence (–3dB) 68 Hz – 20 kHz Fréquence(s) de coupure 3000 Hz Haut-parleur hautes fréquences Dôme Titane laminé 19mm Haut-parleurs basses fréquences Membrame en fibre de cellulose pure 130mm, blindage antimagnétique Baffle plan Faible diffraction, IsoPower™ Event FreeFlow™ évasé Filtre Straight-Line Signal Path™ (SSP) Bornier Multi-connection Dimensions (H x L x P) (Grille inclus) 259mm x 165mm x 210mm Poids unitaire 3,9 kg BALBOA 30 Description 170mm, type Colonne, 3 voies Puissance d'amplification maximale conseillée** 150 W Tenue en puissance (Continu/Crête) 80 W/320 W Impédance nominale 8 Ohms Sensibilité (2,83V/1m) 90 dB Réponse en fréquence (–3dB) 47 Hz – 20 kHz Fréquence(s) de coupure 600 Hz, 3500 Hz Haut-parleur hautes fréquences Dôme Titane laminé 19mm Haut-parleurs de médiums Membrame en fibre de cellulose pure 100mm, blindage antimagnétique Haut-parleurs basses fréquences Membrame en fibre de cellulose pure 170mm, blindage antimagnétiqued Baffle plan Faible diffraction, IsoPower™ Event FreeFlow™ évasé Filtre Straight-Line Signal Path™ (SSP) Bornier Multi-connection Dimensions (H x L x P) (Grille et pieds inclus) 889mm x 229mm x 321mm Poids unitaire 14,5 kg BALBOA CENTER Description 2x130mm, type centrale, 2 voies Puissance d'amplification maximale conseillée** 150 W Tenue en puissance (Continu/Crête) 75 W/300 W Impédance nominale 8 Ohms Sensibilité (2,83V/1m) 90 dB Réponse en fréquence (–3dB) 80 Hz – 20 kHz Fréquence(s) de coupure 3500 Hz Haut-parleur hautes fréquences Dôme Titane laminé 19mm, blindage antimagnétique Haut-parleurs basses fréquences Deux membranes en fibre de cellulose pure 130mm, blindage antimagnétique Baffle plan Faible diffraction, IsoPower™ Event FreeFlow™ évasé Filtre Straight-Line Signal Path™ (SSP) Bornier Multi-connection Dimensions (H x L x P) (Grille inclus) 170mm x 479mm x 260mm Poids unitaire 6,9 kg

• Marque déposée Dolby Laboratories DTS est une marque déposée Digital Theater Systems, Inc. ** La puissance nominale d'amplification maximale conseillée garantit une marge suffisante pour les valeurs crête occasionnelles. Nous ne conseillons pas une utilisation à ces niveaux de puissance en continu. Caractéristiques et spécifications sont sujettes à modification sans préavis.
