FPD 49 ASL-E SILVER - Lave-vaisselle PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	PROLINE
Modèle	FPD 49 ASL-E SILVER
Capacité	12 couverts standard
Dimensions (H x L x P)	85 x 60 x 60 cm
Alimentation électrique	220-240 V ~ 50 Hz, 13 A, 1950 W
Pression d'eau requise	0,03 - 1,0 MPa
Programmes de lavage	5 (Intensif, Normal, Léger, Rapide, Trempage)
Température maximale	70°C
Consommation d'eau	Variable selon programme (env. 9 à 18 L)
Consommation d'énergie	Variable selon programme (env. 0,4 à 1,62 kWh)
Matériau de la cuve	Acier inoxydable
Bras d'aspersion	2 bras rotatifs (supérieur et inférieur)
Système de filtration	Filtres amovibles (microfiltre et ensemble filtrant)
Adoucisseur d'eau	Réglable selon la dureté de l'eau
Distributeur de détergent	Avec compartiment pour prélavage
Distributeur de liquide de rinçage	Réglable (6 positions)
Sécurité	Aquastop (protection anti-inondation)
Paniers	Panier supérieur réglable en hauteur, panier inférieur, panier à couverts pliable
Étagère à couteaux	Oui, dans le panier supérieur
Raccordement eau	Eau froide uniquement, flexible d'arrivée avec Aquastop
Raccordement vidange	Diamètre min. 4 cm, hauteur 40-100 cm

FOIRE AUX QUESTIONS - FPD 49 ASL-E SILVER PROLINE

Comment remplir le réservoir de sel ?

Retirez le panier inférieur, dévissez le bouchon du réservoir de sel. Si c'est la première fois, remplissez d'abord d'eau. Versez environ 2 kg de sel spécial lave-vaisselle à l'aide de l'entonnoir fourni. Revissez soigneusement le bouchon. Remplissez juste avant de lancer un cycle pour éviter la rouille.

Comment régler la quantité de sel en fonction de la dureté de l'eau ?

Le réservoir de sel possède une rondelle avec une flèche. Tournez-la de la position '-' vers '+' selon la dureté. Utilisez le tableau dans la notice : par exemple, pour une dureté de 10-25 °dH (18-44 °fH), réglez sur '-'. Consultez votre fournisseur d'eau pour connaître la dureté de votre zone.

Comment remplir le liquide de rinçage ?

Tournez le bouchon du distributeur (situé sur la paroi intérieure de la porte) dans le sens inverse des aiguilles d'une montre. Versez le liquide de rinçage sans dépasser le niveau max. Vous pouvez ajuster le dosage en tournant la vis sous le bouchon avec un tournevis (position 3 = normale).

Quels types de vaisselle ne pas laver au lave-vaisselle ?

Évitez le bois, le cuivre, l'étain, l'aluminium, l'argent, les verres à décor ancien, les plastiques sensibles à la chaleur, et les matériaux absorbants comme les éponges. Vérifiez que vos articles sont compatibles avec le lave-vaisselle.

Comment charger la vaisselle pour un lavage optimal ?

Placez les articles les plus sales (casseroles, plats) dans le panier inférieur, les verres et tasses dans le panier supérieur. Inclinez les objets creux pour que l'eau s'écoule. Les couverts doivent être placés manche vers le bas dans le panier à couverts. Évitez de surcharger.

Que faire si l'eau ne s'écoule pas en fin de cycle ?

Vérifiez que le tuyau de vidange n'est pas plié ou bouché. Nettoyez les filtres (microfiltre et ensemble filtrant). Assurez-vous que la pompe de vidange n'est pas bloquée. Si le problème persiste, contactez le service après-vente.

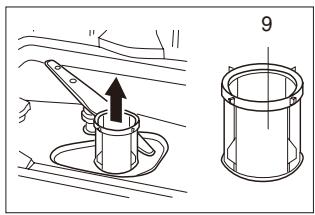

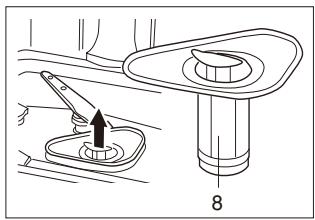

Comment nettoyer les filtres ?

Après chaque lavage, vérifiez les filtres. Détachez le microfiltre et retirez l'ensemble filtrant. Nettoyez-les sous l'eau courante. Remettez l'ensemble filtrant en place, puis le microfiltre. Un entretien régulier évite les mauvaises odeurs.

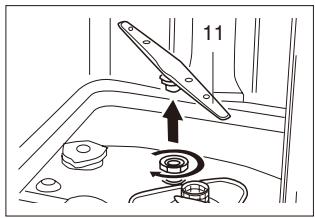

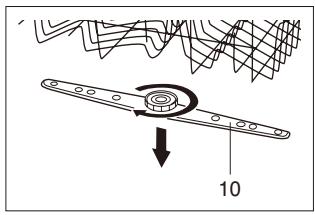

Comment entretenir les bras d'aspersion ?

Vérifiez que les buses ne sont pas bouchées. Pour nettoyer, soulevez le bras inférieur et dévissez le bras supérieur. Rincez-les à l'eau courante. Replacez-les correctement. Assurez-vous qu'ils tournent librement.

Que faire si la vaisselle ne sèche pas correctement ?

Vérifiez le réglage du liquide de rinçage (augmentez le dosage). Utilisez un programme avec séchage. Sortez la vaisselle après refroidissement. Assurez-vous que le distributeur de liquide de rinçage est plein.

Comment annuler ou modifier un cycle en cours ?

Appuyez simultanément sur les touches 'C1' et 'C3' pendant 3 secondes pour lancer la vidange. Après quelques minutes, l'appareil s'arrête. Vous pouvez alors sélectionner un nouveau programme. Notez que le détergent déjà utilisé ne sera pas récupéré.

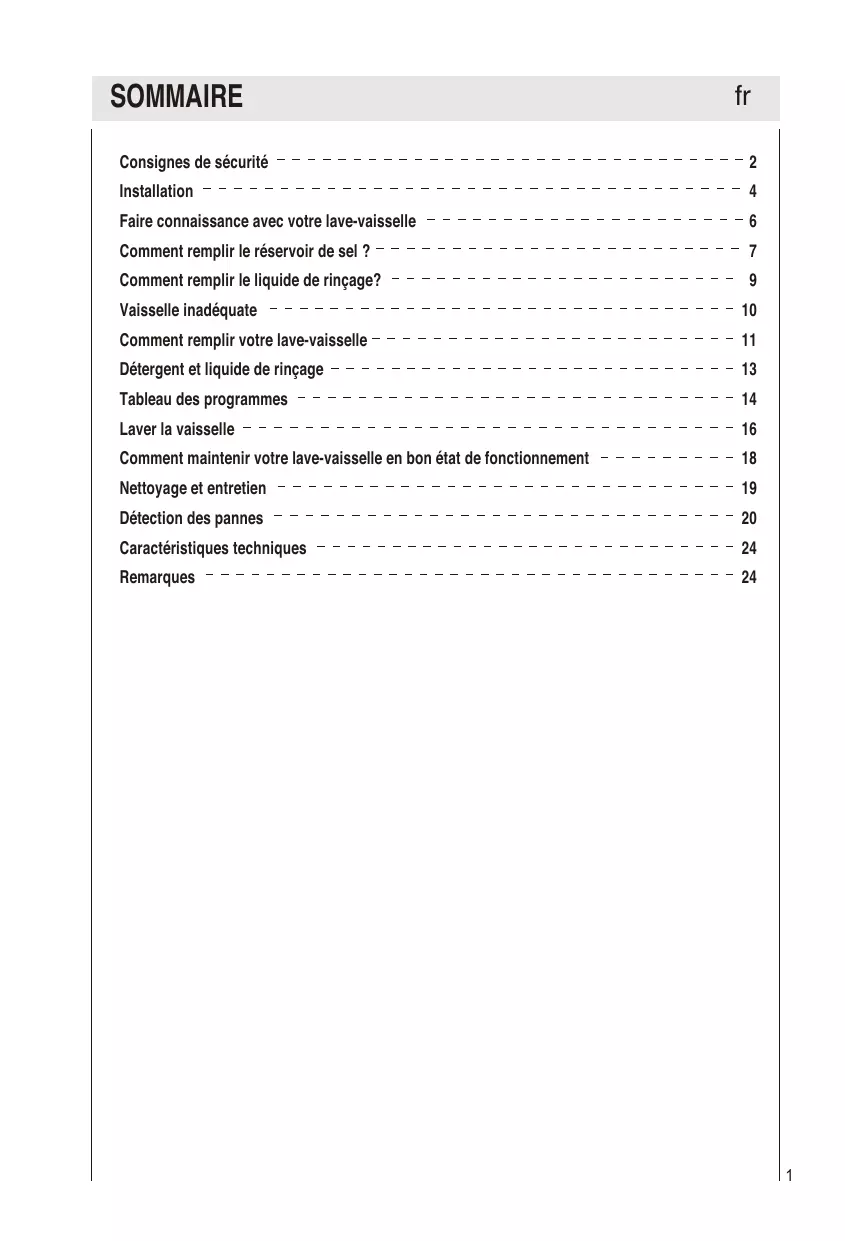

MODE D'EMPLOI FPD 49 ASL-E SILVER PROLINE

Consignes de sécurité 2
Installation 4
Faire reconnaissance avec votre lave-vaiselle 6
Comment replir le réservoir de sel ? 7
Comment replir le liquide de rincage? 9
Vaisseille inadéquate 10
Comment remplir notre lave-vaisselle 11
Detergent et liquide de rincage 13
Tableau des programmes 14
Laver la vaissele 16
Comment maintenir voire lave-vaiselle en bon etat de fonctionnement 18
Nettoyage et entretien 19
Detection des pannes 20
Charactristiques techniques 24
Remarks 24

A la livaison

• Vérifiez immédiatement l'emballage et le lave-vaisse pour voir s'ils pésentent des dégats dus au transport. Ne mettez jamais un apparéil endommagé en service, prévenez votre fournisseur ou votre service après-vente.
• Veuillez vous débarrasser des matériaux d'emballage conformément à la règlementation applicable.

Lors de l'installation

• Installez et branchez l'appareil conformément à la notice d'installation et de montage.
• Pendant toute la durée de l'installation, le lave-vaisse doit être maintenu débranché du secteur.
• Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la réglementation.
• Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaiselle et celles du secteur doivent concorder.
  Nintercalez jamais de rallonge entre la fiche maje du lave-vaisselle et la prise femelle du secteur.
• Pour assurer la stabilité verticale nécessaire au lave-vaiselle, n'installez l'appareil encastrable que sous un plan de travail continu visse aux meubles voins.
• Une fois l'appareil installé, sa fiche mâle doit demeurer accessible.
• Le boitier en plastique voisin à la prise d'eau contient une vanne électricque; dans le flexible d'arrivée se trouvent les lignes de branchement électricque. Ne sectionné jamais ce flexible, ne plongez jamais le boitier en plastique dans l'eau.
• Au cours de l'installation, assurez-vous que le cordon d'alimentation n'est pas pié ou écrasé de façon excessive, ce qui pourrait être dangereux.
• Version pour la Suisse seulement:

l'appareil s'encastre simplement entre les parois en bois ou en plastique constitutives d'une cuisine intégrée. Si l'appareil n'est pas relié au secteur par une fiche male, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côté secteur un dispositif de coupure tous pôles représentant une ouverture d'au moins 3mm entre contacts.

Utilisation quotidienne

• Le lave-vaiselle doit être utilisé exclusivement par des adultes, pour laver de la vaisse et des ustensiles de cuisson.
• Cet apparéil n'est pas conscience pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
• Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.
• L'eau contenue dans le compartment de lavage n'est pas potable.
• Ne rajoutez jamais de solvants dans le compartment de lavage. Risque d'explosion.
• Pendant le déroulement du programme, ouvrez prudemment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.
• Ne touchez enaucun cas la résistance pendant ou après un cycle de lavage.

• Régles essentielles qu'il convient d'observer au moment d'utiliser l'appareil:

• Ne touchez jamais le lave-vaiselle lorsque vous étés pieds nus ou lorsque vos mains ou vos pieds sont mouillés.

• L'utilisation de rallonges et de prises multiples est à procrire ;
• Si l'appareil ne fonctionne pas correctement ou si l'entretien doit être effectué, débranchez l'appareil.

Prudence avec les enfants

• Les instructions doivent composer en substance les indications suivantes:
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficiair, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil.
• Il est recommandé de tener les jeunes enfants sous contrôle afin d'éviter qu'ils ne jouent avec le lavevaisselle.
• Conserve les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaiselle lorsque celui-ci est ouvert.

Si le lave-vaisselle est tombé en panne

• Si le lave vaisselle ne fonctionne pas, fermez le robinet d'arrivée d'eau et débranchez l'appareil. Puis, consultez le chapitre intitulé "Détction des pannes". Si vous ne pouvez résoudre le problème par vous-même, adressez-vous à un Service Àpre-s-vente.
• Les réparations doivent être réalisées exclusivement par du per sonnel spécialisé.
• Si le cable d'alimentation est endommagé, le remplacement doit être seulement effectué par le constructeur, son service technique agrée ou par du personnel qualifié, afin d'éviter des dangers éléctriques.

• Afin de garantir l'EFFICACITE et la SECURITE de l'appareil, nous vous conseillons :

• de toujours vous adresser à un ServiceAprès-venteagree par le fabricant.Toujoursutiliser des pieces d'origine.

• Demander toujours l'utilisation de pieces détachées originales.

Mise au rebut de l'appareil

• Pour la mise au rebut, rendez les apparèils inutilisables en sectionnant le cable d'alimentation et en démontant le verrou de la porte.
• Débarrassez-vous de l'appareil en respectant la réglementation.

Tension dangereuse

Avertissement:

Des enfans poursraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations dangereuses.

Pour cela: retirez la prise de secteur, coupez le cable de secteur et mettez-le de côte. Détruirez la fermeture de la porte en sorte que la porte ne ferme plus.

Comment installer I'appareil

Installez l'appareil à l'endroit souhaité. Le dos de l'appareil doit reposer contre le mur et les parois latérales doivent être parallètes aux parois du meuble adjacent ou du mur. Le lave-vaissele est équiné de tuyaux d'alimentation et de vidange de l'eau. Ces tuyaux peuvent être installés à droite ou à gauche, pour faciliter l'installation correcte de l'appareil.

Commentmettre l'appareil au niveau

Dés que l'appareil est mis en place, réglez les pieds du lave-vaisselle en les vissant ou en les dévissant jusqu'à ce que l'appareil soit au niveau. Dans tous les cas, l'appareil doit partager une inclinaison inférieure à 2^ . Une mise à niveau correcte de l'appareil est un gage de garantie pour des résultats satisfaints.

Raccordement à l'arrivée d'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un connecteur filtré et assurez-vous qu'il est solidement fixé (voir fig.A).

Quelques modèles sont équipés avec un tuyau Aquastop (voir fig.B). Un petit filtré d'eau est déjà inclu dans la partie filtré du raccord.

Si les conduits d'eau sont neufs ou n'ont pas eté utilisés pendant une longue période, faites couler l'eau pour vous assurer qu'elle est propre et dépourvue d'imputétés. En ne prénant pas cette précaution, vous courez le risque de boucher le conduit d'accue d'eau et d'endommager l'appareil.

Avertissement:

L'appareil doit être connecté au tuyau d'eau principal en utilisant les nouveaux tuyaux flexibles et les ancients tuyaux flexibles ne doivent pas été utilisés de nouveau.

fig.A

Protection contre les risques d'inondation

Votre lave-vaisselle est équipé d'un dispositif qui coupe l'arrivée d'eau lorsqu'un problème survient au niveau du tuyau d'alimentation ou en cas de fuite à l'intérieur de l'appareil, afin d'éviter que ces incidents ne provoquent des dégats à votre habitation. Si, pour une raisonquelconque, le boitier renferment les composants électriques est endommagé, débranchez mmediatement l'appareil. Afin de garantir le fonctionnement correct du dispositif de protection contre les inondations, il est nécessaire que le boitier "A" traversé par le tuyau d'alimentation soit fixé au robinet d'arrivée d'eau comme illustré dans la fig.B. Seul ce type de raccordement est valable. Ne sectionnez enaucun cas le tuyau d'alimentation car il contient des composants électriques sous tension. Si la longueur du tuyau est insuffisante pour garantir un raccordement correct, remplacez-le par un tuyau de longueur appropriée. Vous pouvez vous procurar ce tuyau auprès de revendeurs spécialisés ou d'un ServiceAprès-vente agréé.

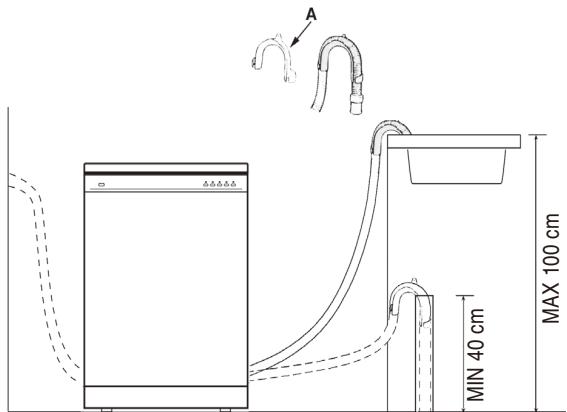

Raccordement du tuyau de vidange

Introduisez le tuyau de vidange dans une conduite de vidange d'un diamètre de 4cm minimum, ou déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni plié ni écrasé. Utilisez le support en plastique prévu à cet effet, fourni avec l'appareil (voir fig. C). L'extrémité libre du tuyau doit se trouver à une hauteur comprise entre 40 et 100cm et ne doit pas être immergés dans l'eau. Si nécessaire utilisez le support en plastique fourni avec l'appareil pour créé un syphone (voir fig. C).

fig.C

Avertissement:

Le support en plastique doit être solidement fixé au mur pour éviter que le tuyau ne se déplace et que de l'eau ne se répande au sol.

Branchement électrique

Après vous être assured que la tension d'alimentation et la fréquence de votre habitation correspondant à celles figurant sur la plaque signalétique (située sur la paroi interieure en acier inoxydable de la porte de votre apparéil), et que l'installation électrique est prévue pour supporter la tension maximale indiquée sur la plaque signalétique, introduisez la fiche dans une prise du secteur correctement reliée à la masse (la mise à la terre de l' apparéil est obligatoire aux termes de la loi).

Si la prise du secteur et la fiche de l'appareil ne sont pas de même type, remplacez la fiche. N'utilisez enaucun cas de rallonges ou autres. Risque de surchauffe et feu!

Avertissement:

La prise du lave-vaisselle doit être accessible même quand l'appareil est encastré pour que la maintenance puisse être faite en toute sécurité.

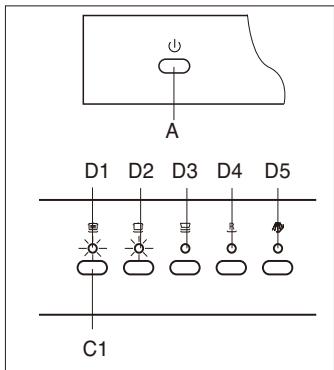

Premier plan (bandeau de commande)

A Touche Marche-Arrêt
B Touche "Reset"

C Touche Choix Programmes
D Indicateur Programmes

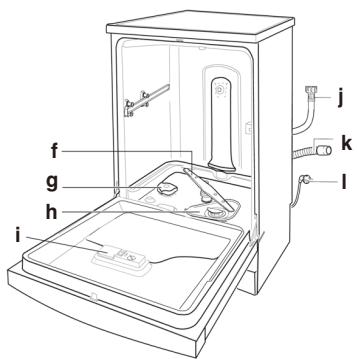

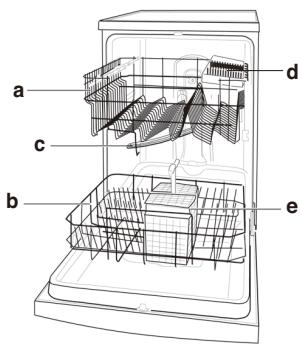

Premier plan (l'intérieur)

a Panier supérieur

9 Bouchon du réservoir à sel

b Panier inférieur

h Filtre de lavage

c Bras d'aspérsion supérieur

i Distributeur de détergent et de liquide de rincage

d Etagère à couteaux

j Tuyau arrivée d'eau

e Panier a couverts

k Tuyau de vidange

f Bras d'aspérsion inférieur

I Cable branchement secteur

Sel

Le degré de durété de l'eau varie d'un endroit à l'autre. Si l'eau qui alimente votre lave-vaiselle est dure, des dépôts se formeront sur la vaisse et sur les ustensiles de cuisson.

Cet apparéil est équipé d'un système d'adoucissement spécial qui utilise un sel spécialément concu pour éliminer le calcaire et les mineraux prênts dans l'eau.

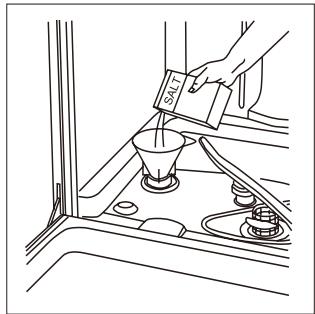

Comment replir l'adoucisseur

Utilisez exclusivement du sel spécial pour lave-vaiselle. Le réservoir de sel est situé en dessous du panier inférieur et doit être rempli de la manière suivante :

• Selon le "tableau de durée de l'eau", vous pouze calculer la durée d'utilisation, puis charger le sel.
• Enlevez le panier inférieur, puis dévissez le bouchon du distributeur de Sel et enlevez-le.
• Si vous replisssez le réservoir de sel pour la première fois, replisssez-le d'eau.
• Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez 2kg de sel environ. Il est normal qu'une petite quantité d'eau s'échappe du distributeur de sel.
• Revissez soigneusement le bouchon.

Remarque importante :

Afin d'éviter la formation de rouille, replisseez le distributeur de sel juste avant de lancer un cycle de lavage.

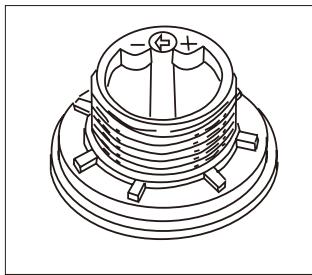

Réglage de la quantité de sel

Le lave-vaisselle est concu de maniere a ce que vous puissiez regler la quantite de sel nécessaire, en fonction du degre de durete de I'eau de toute habitation. Ceci, ain de permettre d'optimiser et d'adapter la quantite de sel utilisee lors de chaque lavage en limitant celle-ci au minimum. Adressez-vous a tou societe locale de distribution de I'eau pour connaître la classe de durete de votre zone. Pour regler la quantite de sel nécessaire, procedez de la façon suivante:

• Dévissez le bouchon du réservoir de sel.
  Le réservoir de sel est doté d'une rondelle sur laquelle figure une flèche (voir la figure ci-contre).
  Au besoin, tournez la rondelle dans le sens inverse des aiguilles d'une montre, de la position "-" vers la position "+" en fonction du degré de durée de l'eau.

Il est recommandé de faire le réglage en fonction du tableau ci-dessous:

Dureté de l'eau			Position sélecteur	Consommation Sel (grammes/cycle)	Autonomie (cycles/2Kg)
°dH	°fH	°mmol/l
0-10	0-17	0-1,7	/	0	/
10-25	18-44	1,8-4,4	"-"	20	60
25-50	45-89	4,5-8,9	MED	40	40
>50	>89	>8,9	"+"	60	25

-L'adoucisseur est regle en usine sur -

En cas d'utilisation de pastilles multifonction replisssez tout de même le réservoir de sel et réglez sur -;si la durée de l'eau dépasse 60^ , réglez sur +.

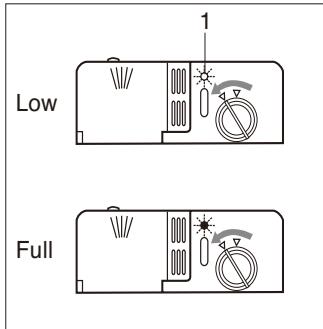

Liquide de rinceage

Ce produit permet de faire briller votre vaisselle et facilité le séchage sans laisser de traces. Le distributeur de liquide de rinceage est situé sur la paroi interieure de la porte. Remplissez-le au bout de 80 lavages (ou lorsque l'indicateur de niveau de liquide de rinceage clignote - sur les modèles qui en sont équipés).

Si l'indicateur de niveau du liquide de rinceage "1" s'allume il faut replir du liquide de rinceage.

Comment replir le distributeur de liquide de rincege

Pour ouvrir le distributeur de liquide de rincege, tournez le bouchon "2" dans le sens inverse des aiguilles d'une montre et replisssez le distributeur en veillant à ne pas faire déborder de lique. Vous pouvez régler la quantité de liquide de rincege nécessaire en tournant la vis de réglage "3", située en dessous du bouchon "2", à l'aide d'un tournevis. Il existe 6 positions de réglage; la position 3 correspond à la quantité normale.

Remarque importante :

Une quantité de liquide de rincege correctement dosée améliore le séchage.

Si vous constatéz des gouttes d'eau ou des taches sur votre vaiselle, il convient de régler le dosage sur une position supérieure.

Si les assiettes seront des striures blanches, reglez le dosage sur une position inférieure.

Nous déconseillons de laver au lave-vaisselle:

Les pièces de couvert de vaisselle en bois car elles se délavent et leur aspect se dénature avec le temps; les colles à bois qu'elles contiennent ne sont pas non plus adaptées aux températres régnant dans le lave-vaisselle. N'y lavez pas non plus les verres et vases à décorcs délicats, en particulier les pièces de vaisselle ancériennes impossibles à renouveler. Ces décorrs anciers n'ont pas été prévus pour le lave-vaisselle.

Autres pièces inadaptées: pièces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et en étain. Les décorcs en verre, les pièces en aluminium et en argent peuvent se décolorer et pârir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil. Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisselle.

Recommendation

N'achetez désormais que de la vaisse dont le fabricant confirme son adéquation au lave-vaisse.

Remarque:

Ne lavez jamais au lave-vaisse les pièces de vaisselles salies par des cendres, de la cire, de lagraissé minérale ou de la peinture.

Verres et vaisselle endommagés

Causes:

• Nature et processus de fabrication du verre.
• Composition chimique du détergent.
• Température de l'eau et durée du programme sur le lave-vaisse.

Recommendation:

• Utilisez des verres et de la porcelain déclarés inaltérables au lave-vaisse par son fabricant.
• Utilisez un détergent dont l'emballage mentionne qu'il menage la vaisse. Consultez les fabricants de détergent.
• Sélectionnez un programme de courte durée et ayant la plus BASSE TEMPERATURE possible.
• Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaisse le plus rapidement possible une fois le programme terminé.

Avant de ranger la vaisse dans votre lave-vaisse, éliminez tous les résidus d'aliments pour éviter que le filtre ne se bouche, ce qui compromettrait les résultats de lavage.

Si des alimentes carbonisés et par conséquent très difficiles à détacher sont prêsent dans le fond de vos cocottes et casseroles, faites-les tremper avant de les laver au lave-vaiselle. Ceci permettra de ne pas effectuer de cycles de

lavage supplémentaires.

Tirez le panier vers vous afin de facilititer le chargement de la vaisse.

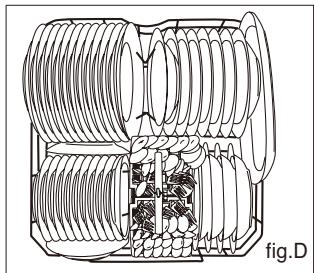

Comment utiliser le panier inférieur

Nous vous conseillons de ranger les articles nécessitant un lavage plus puissant sur le panier inférieur : cocottes, casseroles, couvercles, plats de service et saladiers, comme représenté dans la figure de droite. Il est recommendé de ranger les plats de service et les couvercles sur les côts du panier afin de ne pas entraver la rotation du bras d'aspersion supérieur.

Charge normale

• Rangez toujours les cocottes, saladiers, etc. en les returnant (voir la fig.D).
• Rangez les cocottes profundes en les inclinant pour permettre à l'eau de s'écouler.
• Le panier à couverts peut être réduit de moitié (voir la fig. E), ce qui permet de n'utiliser qu'une des deux sections lorsque la quantité de couverts est peu importante. Dans ce cas, vous disposez de plus d'espace pour ranger des cocottes ou des casseroles supplémentaires. Vous pouvez également placer le panier à couverts dans le panier supérieur.
• Rangez les couverts dans le panier à couverts en positionnant le manche vers le bas; si le panier dispose de paniers latéraux, disposez chaque cuillère dans les fentes prévues à cet effet. Les ustensiles particulièrement longs doivent être rangés à l'horizontal, dans la partie avant du panier supérieur.

fig.E

Comment utiliser le panier supérieur

Le panier supérieur est uncon pour receivevoir de la vaisse plus fragile et légère telle que verres, tasses à café et à thé, saucières, de même que des assiettes, de petits bols et des casseroles peu profondes (si elles ne sont pas trop sales).

• Installez la vaisselle et les ustensiles de cuisson de façon à ce qu'ils ne puissant être déplacés par le jet d'eau.
• Le panier supérieur peut être régle en hauteur (voir la fig.F).
  Ajustez le panier supérieur à un niveau plus haut et vous aurez plus d'espace pour charger des cassetoles et plats plus grands dans le panier inférieur.

L'étagère

Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.

Les verres, les tasses et les grands bois se rangent sur l'étagère du haut. Vous pouvez faire basculer l'étagère dans les deux sens(voir la fig.G).

fig.G

Etagère à couteaux

Les agrafes de support de couteau sur le côte du panier supérieur vous permettent de laver les grands couteaux pointus séparément et vous évitant de vous blesser (voir la fig.H).

fig.H

Avertissement:

Les couteaux et autres outils pointus doivent être mis dans le panier avec leur point vers le bas ou places horizontally.

Detergent

Utilisez exclusivement un dédTangent spécial pour lavevaisselle. Remplissez le distributeur de dédTangent avant de lancer un nouveau cycle de lavage, en respectant les instructions fournies dans le "Tableau des programmes." Le distributeur de dédTangent est situé sur la paroi interieure de la porte.

L'utilisation de tablette est possible mais ce lave-vaisse est donc pour obtenir un résultat optimal avec des détergents en poudre ou liquide.

Comment replir le distributeur de détergent

• Pour ouvrir le couvercle "4" du distributeur, appuyez sur la touche "5".
• Versez le détergent destiné au cycle de lavage dans le compartment "6".
• Versez le détergent destiné au prélavage dans le département "7".
• Dès que vous avez rempli le distributeur de détergent, refermez le couvercle et appuyez jusqu'à ce que vous entendiez un déclic.

Avertissement :

Afin de pouvoir refermer aisément le couvercle, nettoyez les bords de celui-ci en éliminant toute trace de détergent.

Avertissement :

L'utilisation de tablettes 3 en 1 ou de produits similaires est interdit quand le programme rapide et le programme de trempage sont sélectionnés.

Avertissement :

Ne posez pas les tablettes dans le panier à couverts, cela donnera un résultat insatisfaisant au lavage. Posez les tablettes dans le doseur de détergent.

Programme de lavage	Type de vaisselle Par ex.Porcelaine, casseroles, couverts, verres,etc.	Type de résidus alimentaires, par ex.de	Quantité de résidus alimentaires	Etat des résidus alimentaires	Description du cycle
Lavage intensif	Résistante	Soupes, soufflés, sauces, pommes de terre,pâtes, riz, oeufs, plats rôts	Grande	Trés adhérents	Prélavage à l'eau chaude. Lavage prolongé à 70°C. Rinceçage à l'eau froide. Rinceçage à l'eau chaude. Séchage.
Lavage Normal					Prélavage à l'eau froide. Lavage prolongé à 55°C. Rinceçage à l'eau froide. Rinceçage à l'eau chaude. Séchage.
Lavage léger	Mixte	Soupes, pommes de terre,pâtes, riz, oeufs, plats rôts	Faible	Peu adhérents	Prélavage à l'eau froide. Lavage prolongé à 50°C. Rinceçage à l'eau froide. Rinceçage à l'eau chaude. Séchage.
RProgramme Rapid		Café, gâteaux, lait, charcuterie, boissons froides, salades	Très faible	Peu adhérents	Rinceçage à l'eau chaude à 40°C. Séchage.
Trempage		Passer la vaisselle sous le robinet si elle doit sejourner plusieurs jours dans le lave-vaisselle avant le lavage.			Lavage rapide à froid pour éviter que des résidus d'aliments ne sèchant sur la vaisselle.

Valeurs mesurées en laboratoire, conformes à la norme européenne EN 50242.

-	-	5g	5g	5g	25g	Lique deincage
-	15g	25g	25g	25g	25g
-	-	●	●	●	●

Durée en minutes d'énergie en kWh de seu日在Litres	112	1.62	18
12	0.40	1.05	15
3	9

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidues alimentaires vous permettent, en consultant le tableau des programmes de déterminer celui dont vous avez besoin.

Le déroulement du programme et les données qui lui correspondent se trouvent à droite du tableau des programmes.

Example:

En présence de vaisse mixte importante de nombreux résidus alimentaires très adhérents, vous aurez besoin du programme « Normal».

Conseil economie

Si le lave-vaisse est peu chargé, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se refère à des conditions normales.

Les paramètres suivants:

Quantitésvariablesdevaisselle
- Température d'arrivée de l'eau
- pression dans les conduites d'eau
- Température ambiente
- ariations de la tension secteur
- Et les tolérances propres au lave-vaiselle (par ex. la températe, la quantité d'eau...)

Mise en service de l'appareil

Ouvrez le robinet d'eau.
- Fermer la porte après avoir charge l'appareil
- Régler le bouton MARCHE-ARRÉT “A” sur la position MARCHE. Tous les témoins de programmes “D1,D2, D3,D4,D5” s'illuminent.
- Appuyer sur le bouton de programme "C1", le témoin de programme "D1" s'illumine.
- Àprous 3 secondes, le témoin de programme "D1" commence à clignoter et le lave-vaisselle bipe une fois, puis le programme démarre automatiquement.

Fin du programme

• Six bips indiquent que le cycle de lavage est terminé et tous les tiemoins de programmes s'illuminent.

Mise hors service de l'appareil

Quelques minutes après la fin du programme:

• Régler le commutateur principal "A" sur ARRÉT.
  Ouvrez la porte.
• Tourner le robinet d'eau pour le fermer. (Ne s'applique pas lorsque l'unité Aquastop a été installée)
• Une fois la vaisselle refroidie, retirez-la.

Quand l'appareil est sous tension, presser 3 secondes le bouton "A", tous les programmes seront annulés.

Interruption d'un programme

• Ouvrez la porte. Attention, il se peut que l'eau éclabousse et coule de l'appareil. Attendez que le bras d'aspersion se soit immobilisé avant d'ouvrir la porte en grand.
• Si la porte est ouverte'un signal sonore retentit 10 fois toutes les 30 secondes.
• Si le lave-vaiselle est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la.

Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effect de la dilatation.

Annuler ou modifiér un cycle

• Un cycle en cours d'execution peut seulement être modifié quand il a tourné pendant peu de temps. Plustard, le détextent a déjà été utilisé, et l'appareil a eventuellement evacué l'eau. Dans ce cas, il faudraremplir à nouveau le distributeur de détextent (voir le paragraphe "Charger le détextent").
• Pour modifier un cycle en cours, suivre les instructions contenues dans le paragraphe intitulé « Vidange », puis sélectionner le programme voulu (regarder dans le paragraphe intitulé « Mise en service de l'appareil »).

Réinitialiser la fonction de vidange

• Vous pouvez utiliser la "Réinitialiser la fonction de vidange" pour arrêter le cycle de lavage en cours en maintainant enforcée "C1" et "C3" pendant 3 secondes ; l'appareil s'arrête alors après une phase de vidange de quelques minutes.

Après chaque lavage

Après chaque lavage, de façon à libérer les moisissures et les odeurs susceptibles de se former à l'intérieur de l'appareil.

Débrancher l'appareil

Débranche toujours l'appareil avant de procéder aux opérations de nettoyage ou d'entretien. Ne prenez aucun risque.

Éviter les solvants et les produits d'entretien abrasifs

Pour le nettoyage de l'extérieur et des parties en caoutchouc de l'appareil, n'utilisez enaucun cas de solvants ou de produits d'entretien abrasifs. Utilisez un chiffon imbibed'une solution d'eau chaude et de savon.

Pour enlever les taches ou salissures presents sur la surface interieure de votre apparéil, utilisez un chiffon que vous tremperez dans une solution d'eau et de vinaigre blanc, ou un produit d'entretien spécifique pour lave-vaisselle.

Comment déplacer votre apparéil

Si vous doivent désigner toute apparaie, voirlez à le laisser dans la position verticale. Si cela est absolument nécessaire, il peut eventuellement être posé sur le dos.

Joints

La présence de résidus d'aliments dans les interstices des joints du lave-vaisselle constitue l'un des facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les joints avec une éponge pour éviter cet inconvenient.

Ne laissez pas la porte ouverte puisqu'elle risque de vous trébucher.

En cas d'absence prolongée, il est conseilé de lancer un cycle de lavage à vide, de débrancher l'appareil, de fermer le robinet d'arrivée d'eau et de laisser la porte de l'appareil légèrement entrouverte. Cette précaution permet d'all longer la durabilité des joints et empêche la formation de mauvaises odeurs à l'intérieur du lave-vaisselle.

Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous économiserez de l'argent et de l'énervement. Pour cette raison, examinez de temps en temps soignement l'intérieur de votre lave-vaisse.

Etat général de l'appareil

• Vérifiez si le compartment de lavage présente des dépôts de graisse et de tartre.
  Si vous trouvez de tels dépôts:
• Lavez la machine à fond avec du détergent.

Filtres

Les filtres "8,9" empêchent les souillures grossières contenues dans l'eau de rincege de s'approcher de la pompe.

• Apès chaque rincavage, vérifiez si les filtresprésent des résidus alimentaires;le cas échéant, nettoyez-les.
• Àprouvá avoir détaché le microfiltre “ 8 ”, vous pouvez extraire l'ensemble filtrant “ 9 ”. Enlevez les résidus puis nettoyez les filtres sous l'eau courante.
• Remettez l'ensemble filtrant "9" en place puis remettez le microfiltre "8".

Bras pivotants d'aspersion

Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants d'aspersion "10" et "11".

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants d'aspersion.
  Le cas échéant, soulevez le bras rotatif inférieur" 11".
  Devissez le bras rotatif supérieur "10".
  Nettoyez les bras rotatifs sous I'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'usage quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise evidemment des frais et remetrapidement l'appareil en bon fonctionnement. Le récapitulatif ci-après vous aidera à tracer les causesdes dérangements

Dérangements...

...à la mise en service

L'appareil ne démarre pas

Fusibles de la maison grillés.
Fiche male de I'appareil debranchee de la prise secteur.
- Porte de l'appareil incorrectly fermée.
- Touche de programmation pas enforcée.
- Robinet d'eau pas ouvert.
- Filtré du flexible d'arrivée d'eau bouché.

• Le crible se trouve sur le raccord de l'Aquastop et du flexible d'arrivée d'eau.

Attention

Les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s'assortissent d'un risque de dégats considérables et peuventmettre en danger la vie de l'utilisateur.

...sur I'appareil

• la porte est fermée correctement.

• le tuyau de vidange est disposé trop bas.

• le tuyau de vidange n'est ni écrasé ni pié.
  le tuyau de vidange est disposé trop haut.

• le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation est raccordé correctement ;
• l'alimentation en eau de votre habitation n'a pas ete coupee et que la pression est suffisante ;
• le tuyau d'alimentation n'est ni écrasé ni pié;
• le filtré du tuyau d'alimentation n'est pas obstrué.
• le tuyau de vidange est disposé trop bas.

Si toutes ces contrôle sont réalisés et toute fois l'erreur persisterait, veuillez mette hors service le lave-vaisselle. Attendez quelques minutes et remette-les en service. Si le lave-vaisselle ne fonctionne toujours pas et/ou que le problème persiste, adressez-vous à votre Service ÀpRES-vente le plus proche en indiquant :

le type de panne;
- le type d'appareil et le numéro du modele (Mod...) ainsi que le numéro de série (S/N...), qui figurent sur la plaque signalétique située sur la paroi interieure de la porte.

Le bras pivotant d'aspersion inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires

Le couvercle du compartment à détergent refuse de se fermer

• Compartiment de dosage excessivement rempil.
• Mécanisme bloqué par des restes de détergent collés.

Les indicateurs de contrôle ne s'eteignent pas après le lavage

• Interrupteur principal encore en service.

Après le lavage, des restes de détergent collent dans le réservoir de dosage

• Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.

L'eau ne s'écoule pas à l'égout en fin de programme

• Flexible de vidange bouché ou plié.
  Pompe de vidange bloquée.
• Les filtres sont bouchés.
• Le programme n'est pas encore terminé. Attendez la fin du programme.

...Lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisse dans le dispositif de dosage du liquide de rincege.
• Du produit de rinceage répandu peut conduire à une formation excessive de mousse lors du processus de rinceage suivant, c'est pourquoit enlevez le produit de rinceage répandu avec un chiffon.

L'appareil s'arrête pendant le lavage

Coupure de courant.
- Alimentation en eau coupée.

Bruits de percussion pendant le lavage

Le bras pivotant d'aspersion percute des pièces de la vaisse.

Clients pendant le lavage

• Pièces de vaisse l'incorrectementrangées.

Les vannes de replissage émettent un bruit de claquement

• Ceci est dû au tracé de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remède possible.

...vaisselle mal lavée

Des résidus alimentaires adhérent contre la vaiselle

Vaisse lmal rangée, les jets d'eau n'ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisse.
- Les pieces de vaissele se touchent.
- Vous n'avez pas mis assez de détergent.
- Vous avez choisi un programme de lavage pas assez puissant.
- Une piece de vaisse la empêché la rotation du bras pivotant d'aspersion.
- Des résidus alimentaires obstruent les buses du bras pivotant d'aspersion.
- Les frittes sont bouchés.
- Filtres incorrectement installes.
- Pompe de vidange bloquée.

Les pieces en plastique se decolorent

• Vous n'avez pas versé assez de détergent.
• Le détermagent a un effet blanchisant insuffistant. Utilisez un détermagent avec agent de blanchiment chloré.

Des taches en partie blanches demeurent sur la vaisse. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.
• Quantité de liquide de ringage régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que l'eau soit très dure.
  L'adoucisseur d'eau est regle trop bas.
• Vous n'avez pas correctement visse le couvercle du réservoir de sel.
• Si vous avez utilisé un détergent sans phosphate, essayez-un au phosphate.

La vaisselle ne sèche pas

• Vous avez besoin un programme sans séchage.
• Vous avez regle le liquide de rincege sur une trop faible quantite.
• Vous avez sorti la vaiselle trop tôt.

Les verres n'étincellent pas

• Vous avez regle le liquide de rincege sur une trop faible quantite.

Les traces de thé ou rouge à lèvres ne sont pas complètement enlevées

Le détergent a un effet blanchissant insuffisant.
- Température de lavage régée trop basse.

Traces de rouille sur les couverts

Couverts imparfaitement inoxydables.
Teneur en Sel de I'eau de lavage excessive.

• Couvercle du réservoir de sel pas vissé à fond.
• Vous avez repandu trop de sel lors du replissage de son réservoir.

Les verres prennant un voile opaque et decolorent.

Les revêtements indésirables refusent de partir

• Vous avez versé un dédTergent inapproprié.
• Ces verres ne sont pas lavables au lave-vaisse.

Les verres et les couverts représent des stries, les verres prennant un aspect métallique

Le dosage du liquide de rinceage est regle trop elevé.

Caracteristiques techniques

fr

Largeur	60 cm
Profondeur	60 cm
Hauteur	85 cm
Capacité	12 couverts standard
Pression de l'eau dans les conduits	0.03-1.0MPa
Tension d'alimentation	220-240V~ 50Hz
Intensité maximale du courant	13A
Puisance absorbée totale	1950W

Remarques

Remarque concernant la mise au rébut

Les apparêls usages ne sont pas des déchets dénués de valeur. Une mise au rébut respecteuse de l'environnement permet de récapérer de précieuses matières premières.

Lorsque l'ancien apparéil a fini de servir, débranche sa fiche mâle de la prise de courant, sectionné son cable d'alimentation puis retirez-le avec la fiche.

Détruirez la serrure de la porte. Vous évitezez ainsi que les enfants ne s'enferment accidentellement à l'intérieur de l'appareil et risquent leur vie.

Pour vous parvenir, cet apparéil a été conditionné dans un emballage destiné à le protégger. Tous les matériaux constitutifs de l'emballage sont compatibles avec l'environnement et recyclables.

Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

Ne laissiez pas les enfants jouer avec l'emballage et les pieces qui le constituent.

Ils risquent de s'etouffer dans les cartons pliants et les feuilles plastiques.

Pour obtenir les coordonnées du centre de recyclage ou rapporter l'ancien apparéil et l'emballage, veuillez consulter votre revendeur ou l'administration de votre municipalité.

Généralités

• Les apparèils intégrés installés sous un plan de travail doivent être protégés du renversement, par exemple en les visant au mur ou en les installant sous un plan de travail continu visse aux meubles voisins.
• Version pour la Suisse seulement:

l'appareil s'encastre simplement entre les parois en bois ou en plastique constitutives d'une cuisine intégrée. Si l'appareil n'est pas relié au secteur par une fiche male, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côté secteur un dispositif de coupure tous pôles représentant une ouverture d'au moins 3mm entre contacts.

Remarques concernant les essais comparatifs selon EN 50242

Rangement de la vaisse selon cette norme

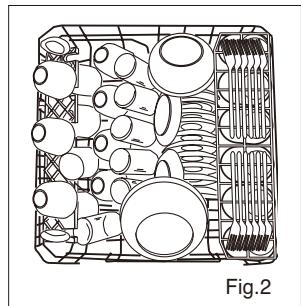

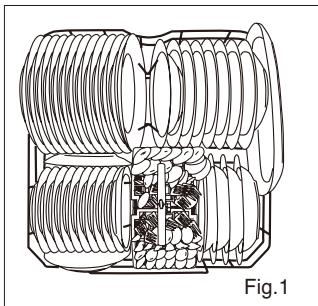

Exemple derangement: fig. 1 et 2

Programme utilisé pour la comparaison: Lavage léger

Réglage du liquide de rinceage: 5

Detergent: 5g + 25g

Si le panier supérieur est régliable en hauteur, installez-le dans la position supérieur.

S'il existe des déviations par rapport aux essais comparatifs selon EN 50242 portant sur, par ex., le degré de salissure, le type de vaisselle et de couvert, contactez le fabricant de l'appareil avant le commencement des tests.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutot etre remis au point de ramassage concenre, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorisez la prevention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des dechets de ce produit.

Pour obtenir plus de détails sur le recyclage de ce produit, veillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.
