Veuillez lire attentivement ces instructions avant d’utiliser l’appareil. Ces instructions sont des informations utiles vous permettant de mieux exploiter cet appareil, et vous assurer une installation, une utilisation et un entretien sécurisés et adéquats. Veuillez conserver ce manuel dans un endroit approprié afin de toujours vous y référer pour une utilisation sûre et adéquate de l’appareil. Si vous devez vendre, donner ou abandonner l’appareil pour cause de déménagement, assurez-vous également de laisser ce manuel afin que le prochain utilisateur puisse maîtriser l’appareil, notamment les règles de sécurité.

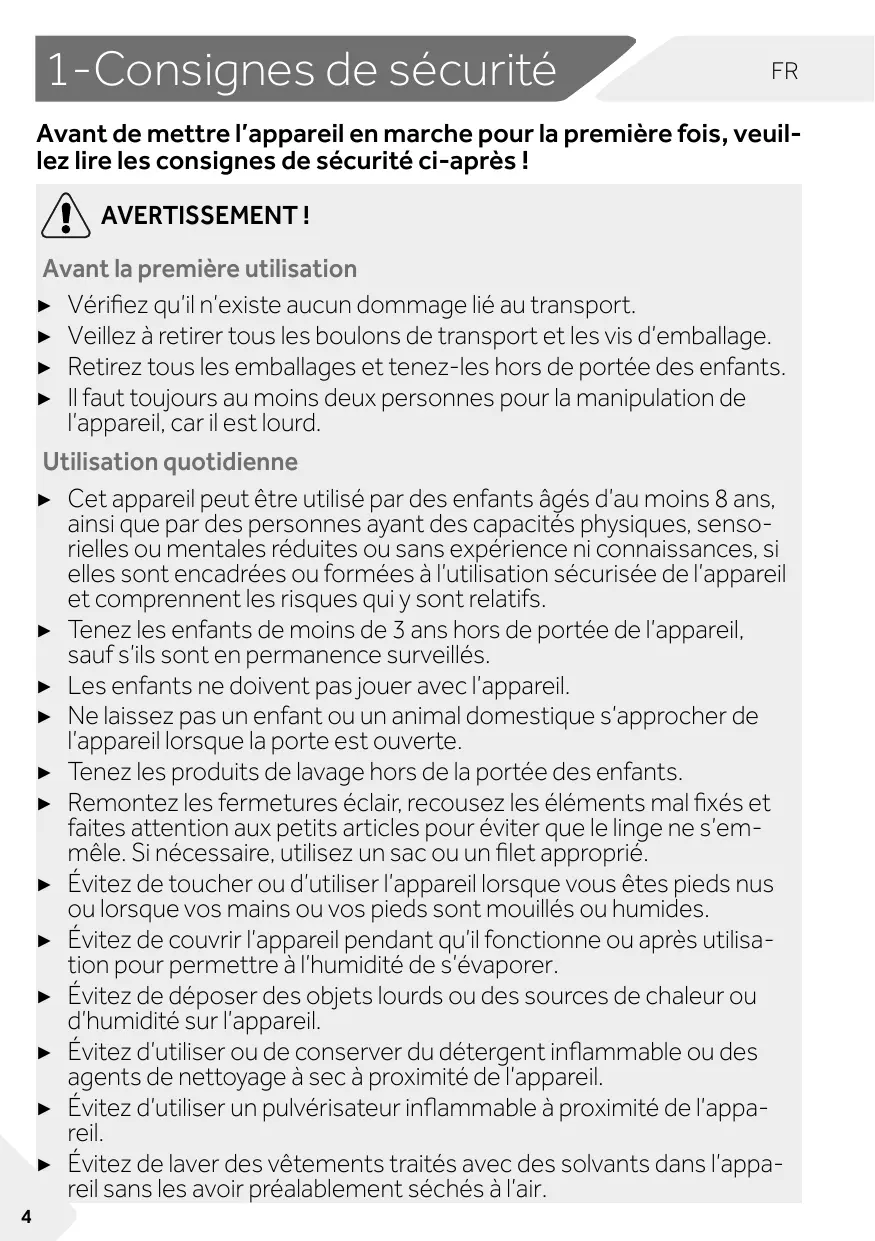

Attention – Consignes importantes de sécurité Contribuez à la protection de l’environnement et de la santé humaine. Veuillez mettre les emballages au rebut dans les contenants prévus pour leur recyclage. Contribuez à recycler les déchets d’appareils électriques et électroniques. Ne mettez pas au rebut les appareils marqués de ce symbole avec les ordures ménagères. Veuillez déposer l’appareil dans votre usine de recyclage locale ou prendre contact avec votre bureau municipal.
Risque de blessure ou d’asphyxie ! Débranchez l’appareil de toute alimentation principale. Coupez le câble secteur et mettez-le au rebut. Enlevez le verrou de la porte pour éviter qu’un enfant ou un animal domestique ne soit coincé dans l’appareil.
▶ Retirez tous les emballages et tenez-les hors de portée des enfants. ▶ Il faut toujours au moins deux personnes pour la manipulation de l’appareil, car il est lourd. Utilisation quotidienne ▶ Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou sans expérience ni connaissances, si elles sont encadrées ou formées à l’utilisation sécurisée de l’appareil et comprennent les risques qui y sont relatifs. ▶ Tenez les enfants de moins de 3 ans hors de portée de l’appareil, sauf s’ils sont en permanence surveillés. ▶ Les enfants ne doivent pas jouer avec l’appareil. ▶ Ne laissez pas un enfant ou un animal domestique s’approcher de l’appareil lorsque la porte est ouverte. ▶ Tenez les produits de lavage hors de la portée des enfants. ▶ Remontez les fermetures éclair, recousez les éléments mal fixés et faites attention aux petits articles pour éviter que le linge ne s’emmêle. Si nécessaire, utilisez un sac ou un filet approprié. ▶ Évitez de toucher ou d’utiliser l’appareil lorsque vous êtes pieds nus ou lorsque vos mains ou vos pieds sont mouillés ou humides. ▶ Évitez de couvrir l’appareil pendant qu’il fonctionne ou après utilisation pour permettre à l’humidité de s’évaporer. ▶ Évitez de déposer des objets lourds ou des sources de chaleur ou d’humidité sur l’appareil. ▶ Évitez d’utiliser ou de conserver du détergent inflammable ou des agents de nettoyage à sec à proximité de l’appareil. ▶ Évitez d’utiliser un pulvérisateur inflammable à proximité de l’appareil. ▶ Évitez de laver des vêtements traités avec des solvants dans l’appareil sans les avoir préalablement séchés à l’air. 4
▶ Évitez de laver tout linge sali par la farine. ▶ Évitez d’ouvrir le tiroir à lessive pendant le cycle de lavage. ▶ Évitez de toucher la porte pendant le lavage, car elle devient chaude. ▶ Évitez d’ouvrir la porte si l’eau est visible à travers le hublot. ▶ Évitez d’ouvrir la porte en la forçant. Elle est équipée d’un système de verrouillage et s’ouvre quelques instants après la fin du cycle de lavage. ▶ Arrêtez l’appareil après chaque programme de lavage et avant d’entreprendre tout entretien, et débranchez l’appareil de l’alimentation électrique pour économiser l’énergie et pour des fins de sécurité. Entretien et nettoyage ▶ Assurez-vous que les enfants sont sous surveillance s’ils effectuent le nettoyage ou l’entretien de l’appareil. ▶ Débranchez l’appareil de l’alimentation électrique avant d’entreprendre tout entretien. ▶ Gardez la partie inférieure du hublot propre et ouvrez la porte et le tiroir à lessive lorsque l’appareil est en marche. ▶ N’utilisez pas un pulvérisateur d’eau ou nettoyant à vapeur pour nettoyer l’appareil. ▶ Faites remplacer le cordon d’alimentation endommagé uniquement par le fabricant, son agent de service ou par des personnes qualifiées afin d’éviter tout risque. ▶ N’essayez pas de réparer vous-même l’appareil. En cas de réparation, veuillez contacter notre service clientèle. Installation ▶ Placez l’appareil dans un endroit bien ventilé. Choisissez un emplacement qui permet d’ouvrir complètement la porte. ▶ N’installez jamais l’appareil à l’extérieur dans un endroit humide, ou dans un lieu qui serait sujet à des fuites d’eau, comme en dessous ou à proximité d’un bloc-évier. En cas de fuite d’eau, coupez l’alimentation électrique et laissez le lave-linge sécher naturellement.
▶ Vérifiez que les informations électriques sur la plaque signalétique sont conformes à l’alimentation électrique. Si ce n’est pas le cas, veuillez contacter un électricien. ▶ Évitez d’utiliser des adaptateurs multiprises et des rallonges. ▶ Assurez-vous d’utiliser uniquement l’ensemble de cordon électrique et de tuyau d’arrivée d’eau livré. ▶ Assurez-vous que le cordon d’alimentation et la prise ne sont pas endommagés. S’ils sont endommagés, veuillez les faire remplacer par un électricien. ▶ Pour l’alimentation électrique, utilisez une prise avec mise à la terre différente, facilement accessible après l'installation. Mettez à la terre cet appareil. Uniquement pour le Royaume-Uni : Cet appareil est équipé d’un câble d’alimentation avec fiche à 3 fils (mise à la terre) respectant les normes de la prise à 3 fils (mise à la terre). Ne coupez jamais ou ne démontez jamais le troisième fil (mise à la terre). Après l’installation de l’appareil, la prise doit être accessible. ▶ Assurez-vous que les joints et raccords du flexible d’arrivée d’eau sont serrés et qu’il n’y a pas de fuite. Utilisation prévue Cet appareil est conçu pour le linge lavable au lave-linge uniquement. Suivez à chaque fois les instructions fournies sur l’étiquette de chaque vêtement. Il est également conçu exclusivement pour un usage domestique à l’intérieur de la maison. Il n’est pas destiné à un usage commercial ou industriel. Aucune modification ou altération de cet appareil n’est autorisée. L’utilisation inappropriée vous expose à des risques et à la perte de tous les droits de garantie et de responsabilité.
Vous pouvez sélectionner le signal sonore en cas de besoin : voir la section UTILISATION QUOTIDIENNE (voir P18 6.13).
Avec une connexion WIFI, la durée d’attente est de 24 h.
L’appareil est connecté au WIFI Alarme
3.4.3 Bouton de fonction « Temp. »
Temp. Cette fonctionnalité est en option lorsque la machine est en marche L’écran affiche CL01- (Fig. 3-14) si vous appuyez sur le bouton lorsque la sécurité enfants est activée. Aucun changement ne s’opère.
Ouvrez le tiroir. Il contient les compartiments suivants (Fig. 3-15) : 1. Le compartiment de lavage principal, pour la poudre ou le détergent liquide. 2. Volet de sélection du détergent : le soulever pour le détergent en poudre, le garder baissé pour le détergent liquide. 3. Compartiment pour adoucisseur. 4. Compartiment de prélavage, pour une petite quantité de lessive en poudre. 5. Verrouillez la languette, appuyez dessus pour extraire le tiroir du distributeur.
• º º coton légèrement sale
6.2. Raccordement à l’approvisionnement d’eau ▶ Avant le raccordement, assurez-vous de la propreté et de la clarté du dispositif d’arrivée d’eau. ▶ Ouvrez le robinet (fig.6-2).
Avant l’utilisation, vérifiez la présence de fuites sur les joints entre le robinet et le flexible d’arrivée d’eau en ouvrant le robinet.
Séparez les vêtements blancs des vêtements de couleur. Lavez d’abord les textiles de couleur à la main pour savoir s’ils se décolorent ou s’abîment. Videz les poches (clés, pièces de monnaie, etc.) et retirez les objets de décoration très durs (broches). Pour l’entretien des vêtements sans ourlets, du linge délicat et les textiles finement tissés comme les rideaux, mettez-les dans un sac de lavage (le nettoyage à la main ou à sec est plus indiqué). Fermez les fermetures à glissières, les attaches et les crochets velcro et assurez-vous que les boutons sont solidement cousus. Placez les vêtements sans ourlets solides, les sous-vêtements délicats (Dessous) et les petits articles tels que les chaussettes, les ceintures, les soutiens-gorge, etc. dans un sac de lavage. Dépliez les grandes pièces de tissu telles que les draps de lit et les couvre-lits, etc. Retournez les jeans et les tissus imprimés, décorés ou aux couleurs vives ; lavez-les séparément si possible.
Les articles non textiles, desserrés ou tranchants peuvent causer des dysfonctionnements ainsi qu’endommager les vêtements et l’appareil. 14 Lavable à 40°C maximum programme pour linge délicat Lavable à 30°C maximum programme pour linge délicat Ne pas laver
Lavable à 40 °C maximum programme spécial pour le linge délicat Lavable à 30°C maximum programme spécial pour le linge délicat
Repassage à une température basse de 110 °C ; sans vapeur (le repassage à la vapeur peut provoquer des dommages irréversibles)
Évitez tout nettoyage professionnel par voie humide
Nettoyage à sec au tétracloréthène Nettoyage professionnel par voie humide
6.4 Chargement de l’appareil ▶ ▶
! Règle générale pour la charge maximale : Gardez une distance de six pouces entre la charge et la partie supérieure du tambour. Fermez bien la porte. Assurez-vous qu’aucune pièce de linge n’est pincée.
Veuillez suivre les instructions spécifiées sur l’emballage du détergent. N’utilisez pas d’agents de nettoyage à sec tels que le trichloréthylène ou tout autre produit similaire.
Type de détergent Universel
* Il est préférable d’utiliser moins de détergents en poudre ou des détergents en poudre qui ne produisent pas de mousse. 16
Veuillez suivre les instructions spécifiées sur l’emballage du détergent. Ajoutez toujours le détergent avant de lancer le cycle de lavage. Diluez le détergent liquide concentré avant de l'ajouter. Pour que le détergent liquide se diffuse bien, utilisez la boule de dosage fournie avec le linge et mettez-la dans le lave-linge. ▶ N’utilisez pas de détergent liquide si vous avez sélectionné la fonction « Delay ». ▶ Sélectionnez avec soin les paramètres du programme en fonction des symboles d’entretien indiqués sur les étiquettes de linge et selon le tableau de programme.
Sélectionnez les options et les paramètres requis (Fig. 6-7) ; reportez-vous à la section Panneau de commande.
1. Appuyez sur le bouton « Start/Pause » pour interrompre le programme en cours. 2. Appuyez sur le bouton « Power » pendant 2 secondes environ pour arrêter l’appareil. 3. Appuyez sur le bouton « Power » pour mettre l’appareil en marche, lancez le programme d’essorage et sélectionnez « pas de vitesse » (les voyants de vitesse sont éteints) pour vidanger l’eau. 4. Après avoir fermé le programme pour redémarrer l’appareil, sélectionnez un nouveau programme et lancez-le.
▶ Pour des raisons de sécurité, la porte du lave-linge est temporairement verrouillée pendant les cycles de lavage. Vous ne pouvez ouvrir la porte qu’à la fin du programme ou qu’après son annulation correcte (voir la description ci-dessus). ▶ En cas de niveau d’eau élevé ou de température d’eau élevée ou pendant l’essorage, il est impossible d’ouvrir la porte ; le symbole Loc s’affiche 1. À la fin du cycle du programme, END s’affiche. 2. La machine s’arrête automatiquement. 3. Retirez le linge le plus tôt possible pour le faire avec précaution et pour éviter qu’il ne se froisse davantage. 4. Fermez l’arrivée d’eau. 5. Débranchez la prise d’alimentation. 6. Ouvrez la porte pour éviter toute formation d’humidité et l’apparition d’odeurs. Laissez-la ouverte lorsque vous n’utilisez pas la machine.
Une fois l’appareil mis en marche, il rentre en mode Veille si vous ne l’utilisez pas au bout de 2 minutes avant le lancement du programme ou à la fin de celui-ci. L’écran s’éteint pour économiser l’énergie. Appuyez sur le bouton « Power » pour désactiver le mode Veille.
Vous pouvez désactiver le signal sonore en cas de besoin : 1. Mettez l’appareil en marche. 2. Sélectionnez le programme MIXTE. 3. Appuyez simultanément sur les boutons « Steam (Vapeur) » et « Essorage » pendant environ 3 secondes. « bEEP oFF » (alarme désactivée) s’affiche et l’alarme se désactive. Pour activer l‘alarme, appuyez une nouvelle fois sur ces deux boutons simultanément. « bEEP oN » s’affiche. 18
Appairage de l’appareil en suivant les instructions de l’écran de l’appareil.
1. 2. Sélectionnez le programme « Wi-Fi », la porte se verrouille. Lancez le cycle à l’aide de l’application, le panneau de commande sera désactivé. Une fois le cycle terminé, la porte se déverrouille et le contrôle à distance s’arrête. Après 2 minutes l’appareil se met en mode arrêt.
Une fois que lle contrôle à distance est activé, si l’utilisateur ne démarre aucun cycle à partir de l’application dans un délai de 10 minutes, l’appareil passe en mode de démarrage différé en réseau et garde le contrôle à distance jusqu’à 24 heures, puis s’éteint.
1. 2. Si les conditions le permettent, la porte se déverrouillera. Pour reprendre le cycle, fermez la porte et appuyez sur le bouton START/PAUSE. le contrôle à distance sera réactivé et « Wi-Fi » sera fixe. Contrôlez l’appareil à l’aide de l’application.
1. 2. Suivez cette procédure uniquement lorsque vous souhaitez vendre votre lave-linge.
▶ Pour le linge pas trop sale, sélectionnez le programme « Express 15’ ». ▶ Mettez les doses exactes de chaque produit de lavage. ▶ Choisissez la température de lavage adéquate la plus basse - les détergents modernes nettoient efficacement en dessous de 60 °C. ▶ Optimisez les paramètres par défaut uniquement pour les taches importantes. ▶ Sélectionnez la vitesse d’essorage maximale en cas d’utilisation d’un sèche-linge domestique.
3. Nettoyez ensuite le tiroir avec de l’eau et remettez-le en place dans l’appareil.
▶ Insérez le filtre et installez le tuyau d’arrivée d’eau.
▶ Retirez les éléments, en particulier les pièces métalliques introduites accidentellement dans le tambour (fig. 9-5), notamment les épingles, les pièces de monnaie, etc., car elles peuvent causer des taches de rouille et des dommages. ▶ Utilisez un nettoyant sans chlorure pour éliminer les taches de rouille. Respectez les consignes de sécurité du fabricant de l’agent de nettoyage. ▶ N’utilisez pas d’objet dur ou de laine d’acier pour le nettoyage.
▶ N’essore pas. ▶ Émet un bruit inhabituel quand il fonctionne. 1. Éteignez la machine et débranchez-la (Fig. 9-8). 2. Poussez et ouvrez le volet d’entretien (Fig. 9-9). 3. Placez un récipient plat pour recueillir l’eau de vidange (Fig. 9-10). La quantité d’eau pourrait être plus importante que prévu ! 4. Tirez le tuyau de vidange et maintenez-en l’extrémité au-dessus du récipient (Fig. 9-10). 5. Retirez le bouton d’étanchéité du tuyau de vidange (Fig. 9-10). 6. Une fois la vidange terminée, fermez le tuyau de vidange (Fig. 9-11) et remettez-le dans la machine. 7. 8.
Retirez les impuretés et la poussière (fig. 9-13).
Risque de brûlure ! L’eau contenue dans le filtre de la pompe peut être très chaude ! Avant toute intervention, assurez-vous que l’eau a refroidi. LocIbEEP oFF La porte est fermée à cause du niveau d’eau ou de température élevé ou du déroulement de l’essorage. L’avertisseur sonore est désactivé.
• Le tuyau de vidange s’auto-siphonne. • Vérifiez l’installation du tuyau de vidange.
Réduisez la charge de linge.
• • Panne de courant. Le Verrouillage enfant est activé. Il n’y a pas d’eau. Le tuyau d’arrivée d’eau est tordu. Le filtre du tuyau d’arrivée d’eau est bouché. La pression de l’eau est inférieure à 0,03 MPa. La porte n’est pas correctement fermée. Coupure d’eau. La hauteur du tuyau de vidange est inférieure à 80 cm. L’extrémité du tuyau de vidange pourrait baigner dans l’eau. Le tuyau de vidange est obstrué. Le filtre de la pompe est bouché. L’extrémité du tuyau de vidange se trouve à une hauteur supérieure à 100 cm au-dessus du sol. Certains boulons de transport n’ont pas été retirés. L’appareil n’est pas installé sur une surface stable. La charge de la machine n’est pas correcte. Coupure d’eau ou panne de courant. Un code d’erreur s’affiche à l’écran. Problème lié au modèle de charge. Le programme effectue le cycle de trempage Le détergent n’est pas adapté. Quantité excessive de détergent.
• Désactivez la sécurité enfants. Vérifiez le robinet d’eau. Vérifiez le tuyau d’arrivée d’eau. Débouchez le filtre du tuyau d’arrivée d’eau. Vérifiez la pression de l’eau. Fermez correctement la porte. Vérifiez l’arrivée d’eau. Assurez-vous que le tuyau de vidange est correctement installé. Vérifiez que le tuyau de vidange n’est pas plongé dans l’eau. Débouchez le tuyau de vidange. Nettoyez le filtre de la pompe. Assurez-vous que le tuyau de vidange est correctement installé.
• Assurez-vous que l’appareil est placé sur une surface stable et plane. • Vérifiez le poids et l’équilibre de la charge. • Vérifiez le branchement électrique et l’alimentation en eau. • Vérifiez les codes affichés. • Réduisez ou ajustez la charge. • Annulez le programme et redémarrez. • Vérifiez les recommandations en matière de lessive. • Réduisez la quantité de lessive.
L’opération s’arrête avant • la fin du cycle de lavage. L’opération s’arrête • pendant un certain • temps. • de mousse flotte dans le • tambour et/ou le tiroir à lessive. • La durée du programme de lavage • Ce phénomène est normal et Ajustement automatique du temps est ajustée. n’affecte pas le fonctionnede lavage. ment.
La charge maximale est dépassée. • Réduisez la charge. Le linge est inégalement réparti • Détachez le linge. dans le tambour. Des particules insolubles de dé- • Rincez à nouveau. tergent peuvent persister sous • Essayez de brosser les points forme de taches blanches sur le sur le linge sec. linge. • Choisissez un autre détergent. provenant des graisses telles • Prétraitez le linge à l’aide d’un que les huiles, les crèmes ou les nettoyant spécial. onguents.
En cas de formation d’une quantité importante de mousse durant l’essorage, le moteur s’arrête et la pompe de vidange est activée pendant 90 secondes. Après 3 échecs d’élimination de la mousse, le programme s’achève sans essorage. Si les messages d’erreur réapparaissent après les mesures prises, éteignez l’appareil, débranchez-le et contactez le service clientèle.
Le niveau d’eau doit être réduit tel qu’indiqué dans la section « Filtre de la pompe ». Ensuite, tirez le levier (A) situé en dessous du volet d’entretien (Fig. 10-1) jusqu’à ce que la porte se déverrouille en émettant un petit clic. Remontez ensuite toutes les pièces.
Lorsque le lave-linge dans est dans un état sûr (en-dessous du niveau d’eau sous la fenêtre et à une certaine distance, avec la température du cylindre inférieure à 55 °C, le cylindre intérieur n’a pas tourné), il peut déverrouiller les portes pendant son fonctionnement. 28
Tenez tous les emballages hors de portée des enfants et mettez-les au rebut dans le respect de l’environnement.
1. 2. Retirez les tampons anti-bruit ainsi que le film ; protecteur adhésif double face, collez les tampons anti-bruit sous la carrosserie du lave-linge tel qu’indiqué sur la Fig. 11-3 (deux tampons plus longs en positions 1 et 3, deux tampons plus courts en positions 2 et 4). Remettez la machine à l’endroit.
11.4 Déplacement de l’appareil Si vous souhaitez déplacer l’appareil sur une grande distance, remettez les boulons de transport retirés avant l’installation pour éviter tout dommage : L'assemblage se fait dans l'ordre inverse. 11-8
Réglez tous les pieds (Fig. 11-8) pour obtenir un nivellement complet afin de réduire les vibrations et le bruit pendant l’utilisation, de même que l’usure. Nous recommandons d’utiliser un niveau à bulle pour le réglage. Le sol doit être aussi stable et plat que possible. 1. 2. 3. Laissez toujours le tuyau de vidange fixé au clip à l’arrière de l’appareil si possible.
▶ Avant le raccordement, vérifiez si l’eau est propre et claire.
11.6.1 Tuyau de vidange à l’évier ▶ Suspendez le tuyau de vidange au rebord d’un évier de taille adéquate, à l’aide du support en U (fig. 119). ▶ Protégez convenablement le support en U contre tout glissement. 11.6.2 Tuyau de vidange au raccordement d’évacuation des eaux usées ▶ Le diamètre interne du regard avec évent doit être de 40 mm. ▶ Placez le tuyau de vidange à environ 80-100 mm des conduits d’eaux usées. ▶ Fixez le support en U et attachez-le solidement (Fig. 11-10). 11.6.3 Raccordement du tuyau de vidange à l’évier ▶ Le raccordement doit se situer au-dessus du siphon. ▶ Un raccord à embout est habituellement fermé par un bloc (A). Retirez-le pour éviter tout dysfonctionnement (Fig. 11-11). ▶ Fixez le tuyau de vidange à l’aide d’une pince.
▶ la prise d’alimentation est mise à la terre et aucune multiprise ou rallonge n’est utilisée ; ▶ la fiche et la prise de courant correspondent parfaitement. ▶ Uniquement au Royaume-Uni : La prise pour le Royaume-Uni est conforme à la norme BS1363A. Branchez la fiche à la prise (Fig. 11-14).
▶ Assurez-vous toujours que toutes les connexions (alimentation électrique, le tuyau d’évacuation et tuyau d’alimentation en eau potable) sont solides, sèches et ne présentent aucune fuite ! ▶ Veillez à ce que ces pièces ne soient jamais piétinées, pliées ou tordues. ▶ Si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant (voir la carte de garantie) afin d’éviter tout risque. .
Ce produit répond aux exigences de toutes les directives CE applicables ainsi que les normes harmonisées correspondantes, qui prévoient le marquage CE. 33
Si vous ne trouvez pas de solution, veuillez contacter ▶ votre vendeur local ou ▶ rendez-vous sur le site www.haier.com, dans la zone Service et support, vous trouverez des numéros de téléphone et une FAQ. Vous pourrez également contacter le service de réclamation. Pour contacter notre service, assurez-vous que vous disposez des informations suivantes. Ces informations se trouvent sur la plaque signalétique. Modèle ____________________
Pour des renseignements généraux concernant les entreprises, vous trouverez ci-jointes nos adresses en Europe : Adresses de Haier en Europe Pays*
