MODE D'EMPLOI BAP3750I LE MARQUIER

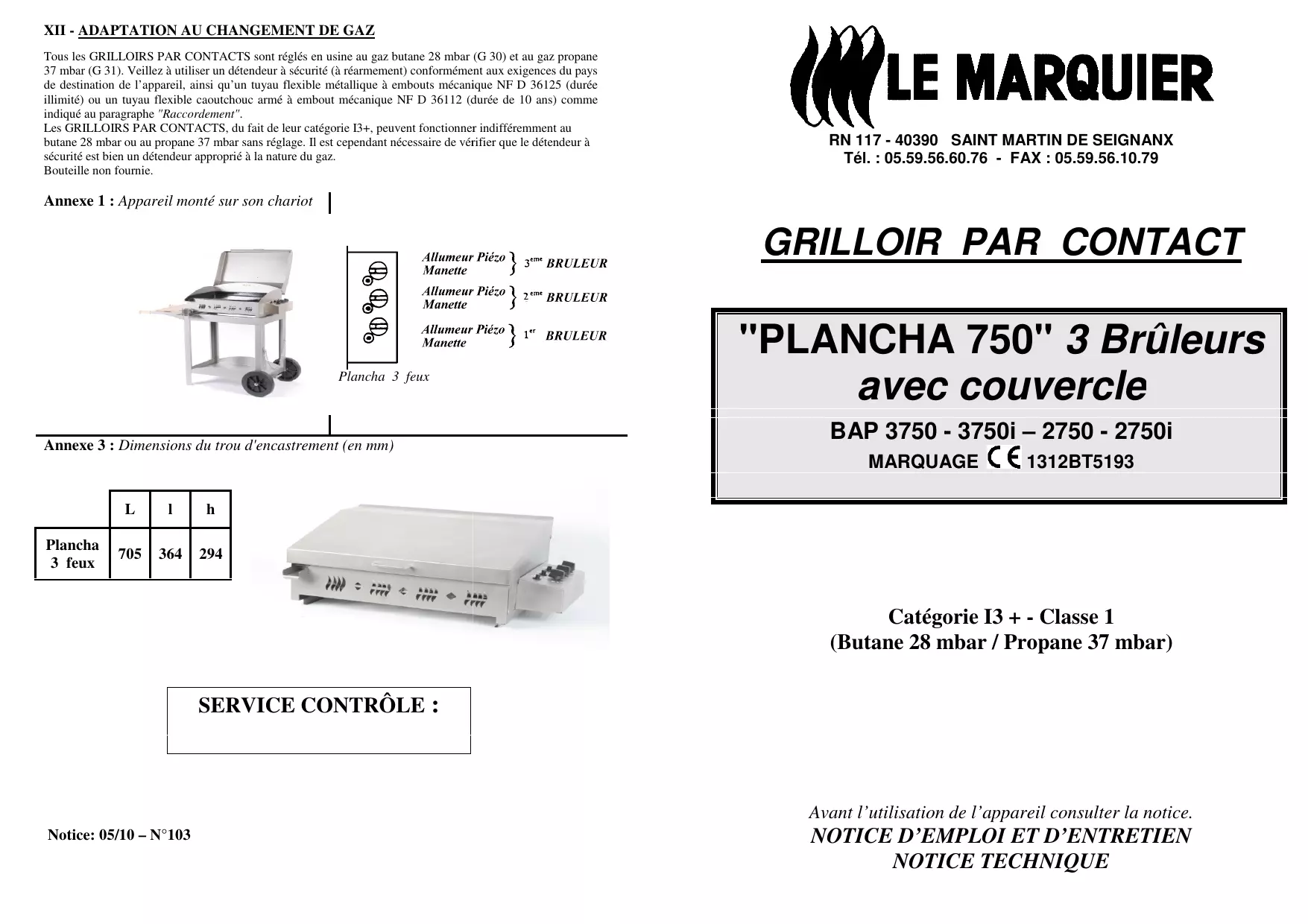

XII - ADAPTATION AU CHANGEMENT DE GAZ Tous les GRILLOIRS PAR CONTACTS sont réglés en usine au gaz butane 28 mbar (G 30) et au gaz propane 37 mbar (G 31). Veillez à utiliser un détendeur à sécurité (à réarmement) conformément aux exigences du pays de destination de l’appareil, ainsi qu’un tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimité) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (d (durée de 10 ans) comme indiqué au paragraphe "Raccordement". Les GRILLOIRS PAR CONTACTS, du fait de leur catégorie I3+, peuvent fonctionner indifféremment au butane 28 mbar ou au propane 37 mbar sans réglage. Il est cependant nécessaire de vérifier que le ddétendeur à sécurité est bien un détendeur approprié à la nature du gaz. Bouteille non fournie.

RN 117 - 40390 SAINT MARTIN DE SEIGNANX Tél. : 05.59.56.60.76 - FAX : 05.59.56.10.79

Chaque brûleur est commandé par un robinet surmonté d’une manette permettant le réglage de la puissance.

II - CONDITIONS REGLEMENTAIRES D’INSTALLATION ET D’ENTRETIEN Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d’installation en vigueur dans le pays pour lequel il a été installé

ATTENTION: des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants. - Appareil à utiliser uniquement à l’extérieur des locaux. - Ne pas déplacer l’appareil lors de son fonctionnement. - Fermer le robinet du récipient de gaz après usage. - Toute modification de l’appareil peut se révéler dangereuse. - Avant tout nettoyage attendre que l’appareil soit froid. - Ne pas utiliser de détendeur réglable. - Vous devez impérativement poser votre bouteille à gaz sur les supports prévus à cet effet pour une utilisation sur son chariot (voir annexe 1). - Nous préconisons les bouteilles de 6 et 13 Kg butane ou propane du commerce, en utilisant le bon détendeur à sécurité. - Attention: l'utilisation d'une bouteille de propane à l'intérieur des bâtiments est interdite. - Les parties protégées rotégées par le fabricant ne doivent pas être manipulées par l’utilisateur. - Utiliser des gants protecteurs lors de manœuvre des éléments particulièrement chauds

III - POUR VOTRE SECURITE N’entreposez pas et n’utilisez pas d’essence ou autres liquides ou vapeurs inflammables à proximité de l’appareil.

En cas d’odeur de gaz fermer le robinet de la bouteille de gaz.

IV - LIEU D’UTILISATION Cet appareil doit être utilisé en plein air, uniquement sur son chariot ou sur support kit pierres réfractaires.

Aucun matériau combustible ne doit se trouver autour de l’appareil.

V - BOUTEILLE A GAZ - RACCORDEMENT Le plancha doit être raccordé à une source de gaz à partir du raccord situé sur le côté de l’appareil près des manettes de commande et la bouteille positionnée sur les crochets et maintenue par la chaînette.

Pour gaz butane: Utiliser un détendeur fixe normalisé 28 mbar. Pour le gaz propane: Utiliser un détendeur fixe normalisé 37 mbar. Le raccordement de l’appareil à la bouteille de gaz (Butane ou Propane) ne) s’effectue par tuyau flexible métallique à embouts mécanique NF D 36125 (durée illimité) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d’une longueur maximum de 2 mètres. Le tuyau flexible métallique ou flexible ccaoutchouc doit être visible sur toute sa longueur (de l’appareil à la bouteille) et facilement accessible. L’étanchéité au niveau du raccord doit être vérifiée à l’aide d’une solution moussante après ouverture de la bouteille. L’absence totale de bulle sur le raccord indique une bonne étanchéité. DANGER: Ne jamais présenter une flamme pour vérification de l’étanchéité. Lors d’un changement de bouteille, effectuer cette manipulation loin de toutes flammes En cas de fuite te de gaz, l’alimentation en gaz de l’appareil doit être couper par le robinet de la bouteille.

VI - AVANT LA MISE EN MARCHE S’assurer:

- Qu’il n’y a pas de fuites - Que le tuyau flexible métallique ou flexible caoutchouc ne soit pas en contact avec des parties de l’appareil pouvant devenir chaudes.

VII - ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

- Chaque brûleur est commandé par un robinet avec manette de manœuvre et d'un allumeur piezo (voir annexe 2). La manette de manœuvre comporte une forme en rond qui sert à indiquer l'état du robinet. a) Ouvrir la bouteille de butane ou propane, appuyer sur le bouton de réarmement du détendeur fixe. b) Votre appareil est doté d’un robinet à verrouillage ve en position fermé (point de repère clairement signalé par un flèche dirigée vers le bas)) assurant une parfaite sécurité. c) Appuyer sur la manette et faites la tourner vers le symbole rond. Puis actionner l’allumeur piézo, un déclic se produit et l’étincelle provoque l’allumage du brûleur. brûleur d) .Régler ensuite à volonté la longueur de la flamme en tournant progressivement prog vers les symboles ronds. Pour l’extinction, ramener laa manette vers la droite sur le symbole de fermeture (flèche ( pointe en bas).

VIII - UTILISATION REMARQUE: Lors de la première utilisation, il est conseillé de faire fonctionner votre plancha à vide pendant 10

Minutes. Il est possible durant quelques instants qu’une légère odeur se dégage de votre appareil. - Avant toute cuisson, préchauffer l’appareil environ 10 minutes sur la position plein débit (grande flamme). - Aucun matériau combustible ne doit être situé dans un rayon de 0,50 m environ autour de d votre appareil. En cas d’une utilisation sans chariot, celui-ci devra être placéé sur s des matériaux réfractaires (voir annexe 3) la longueur du tuyau souple normalisé NF ne doit pas dépasser 1,50 m. - Pour toute utilisation le chariot devra être posé sur un sol parfaitement horizontal. - Vous pouvez récupérer les jus de la cuisson de vos aliments en positionnant un pot au-dessous au de la goulotte prévue à cet effet. - Le couvercle sert à maintenir les aliments au chaud une fois cuits avec le gaz coupé, et à fermé la plancha pour une meilleure esthétique une fois le repas terminé

IX - NETTOYAGE ET ENTRETIEN Pour nettoyer votre plaque, laisser là sur le châssiss de d la plancha. Faites tiédir la plaque, frotter la avec une boule de laine d’inox (comme pour les fonds de casseroles) préalab lablement trempée dans de l’eau, renouveler l’opération jusqu’à ce que la plaque soit impeccable, puis essuyer la toujours très soigneusement.

Lorsque vous ne vous servez plus de votre grilloir par contact, rangez-le rangez dans un endroit sec ou recouvrez-le afin d’empêcher les poussières et l'humidité de se déposer sur les brûleurs. I L NE DOIT EN AUCUN CAS ETRE STOCKE AUX INTEMPERIES SOUS PEINE d’OXYDATION. Vérifier régulièrement le bon état du tuyau flexible métallique à embouts mécanique mécan NF D 36125 (durée illimité) ou un tuyau flexible caoutchouc armé à embout mécaniqu ique NF D 36112 (durée de 10 ans). Vérifier la date en d’utilisation d’un tuyau flexible en caoutchouc armé qui a une durée de vie de 10 ans). Ne pas tordre le tuyau flexibles gaz et le tenir éloign igner de toutes parties pouvant être chaudes. Il nécessite un minimum de précautions et d’entretien pour remplir convenablement son rôle. Chaque appareil est contrôlé à tous les stades de fabrication. Dans le cas où des anomalies seraient relevées, ill est es nécessaire de bien s’assurer que les prescriptions de la notice ont été scrupuleusement respectées. En particulier, que ue le détendeur à sécurité utilisé est bien celui prévu en fonction de votre bouteille à gaz. Un non respect des règles les d’utilisation peut entraîner une détérioration de votre appareil.

XI – CARACTERISTIQUES INJECTEURS ET DEBITS Puissance nominale
