MODE D'EMPLOI BAN 12 X INDESIT

Système de refroidissement Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 27

BAN 12 X Mise hors tension

Nettoyage de l’appareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de l’appareil Remplacement de l’ampoule d’éclairage

Précautions et conseils, 28

Sécurité générale Mise au rebut Economies et respect de l’environnement

Anomalies et remèdes, 29

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil.

1. Placez l’appareil dans une pièce bien aérée et non humide. 2. Ne bouchez pas les grilles d’aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d’électricité. 3. Prévoir au moins 10 cm entre le haut de l’appareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales. 4. Installez l’appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique). 5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales d’espacement comprises dans le kit d’installation et suivez les instructions de la notice spécialement prévue.

Après le transport, placez l’appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l’installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique placée à l’intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W); • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V); • la prise est bien compatible avec la fiche de l’appareil. En cas d’incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles. ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

RÉGLER LA TEMPÉRATURE ECLAIRAGE

Balconnet amovible à abattant, contenant

Indicateur de TEMPERATURE*: pour repérer la zone la plus froide à l’intérieur du réfrigérateur. 1. Contrôler que l’indicateur affiche bien OK (voir figure).

vert noir consulter la notice

2. Si l’indicateur est entièrement noir, c’est que la température de la zone est trop élevéee : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu’à ce que la température se stabilise.

3. Contrôler l’indicateur une nouvelle fois : si nécessaire, procéder à un nouveau réglage. Si de grosse quantités d’aliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que l’indicateur n’indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé.

• Leur nombre et/ou leur emplacement peut varier.

* N’existe que sur certains modèles.

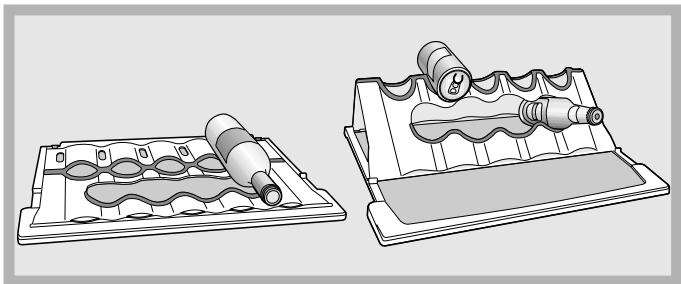

Si vous placez votre plateau “Play Zone” sur la clayette en verre, vous pouvez y ranger des bouteilles de grand et moyen format en les posant tout simplement. Le vin, par exemple, sera ainsi conservé de la meilleure façon qui soit. Une fois replié et bloqué grâce aux cales prévues sur les côtés du plateau, vous pouvez ranger vos canettes (dans le haut), vos boissons énergétiques

(au centre) et vos autres canettes et boissons énergétiques dans la partie restante du plateau. Lorsque vous rangez vos canettes faites attention à ce qu’elles ne touchent pas à la paroi arrière du réfrigérateur. Le plateau “Play Zone” peut être utilisé comme une simple clayette (une fois posé) et être facilement lavé, même en lave-vaisselle. La position idéale de la clayette avec “Play Zone” est la position centrale.

Mise en marche et utilisation

Mise en service de l’appareil ! Avant de mettre l’appareil en service, suivez bien les instructions sur l’installation (voir Installation). ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l’eau tiède additionnée de bicarbonate. 1. Branchez la fiche dans la prise de courant et assurezvous que l’éclairage intérieur s’allume. 2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

Réglage de la température

Le réglage de la température à l’intérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat. = moins froid = plus froid Nous conseillons toutefois une position intermédiaire Pour augmenter la place disponible, simplifier le rangement et améliorer l’aspect esthétique, cet appareil loge sa “partie refroidissante” à l’intérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de l’appareil, cette paroi est tour à tour couverte de givre ou de gouttelettes d’eau selon que le compresseur est en marche ou à l’arrêt. Ne vous inquiétez pas ! Votre réfrigérateur fonctionne normalement.

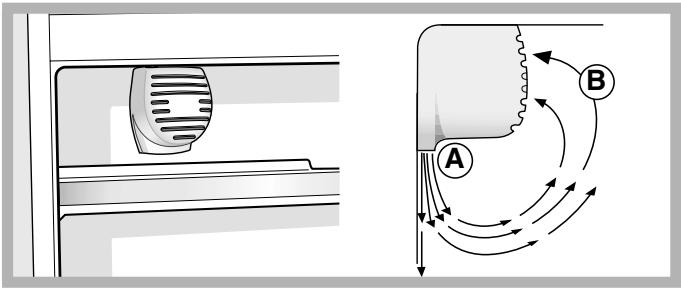

On le reconnaît à la présence d’un dispositif appliqué à la paroi dans le haut du compartiment réfrigérateur (voir figure). L’Aircooler permet une conservation optimale des aliments en rétablissant très rapidement la température après chaque ouverture de porte et en la distribuant parfaitement à l’intérieur du compartiment : l’air soufflé (A) refroidit au contact de la paroi froide, tandis que l’air plus chaud (B) est aspiré (voir figure).

La paroi arrière est tour à tour couverte de givre ou de gouttelettes d’eau selon que le compresseur est en marche ou à l’arrêt. Statique Sur les modèles dépourvus d’Aircooler, la partie refroidissante est logée dans la paroi intérieure arrière des compartiments; elle est tour à tour couverte de givre ou de gouttelettes d’eau selon que le compresseur est en marche ou à l’arrêt : tout cela est tout à fait normal. Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités d’aliments et que la température ambiante est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation d’électricité excessive : amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé). A l’intérieur des appareils statiques l’air circule de façon naturelle : l’air plus froid a tendance à descendre car il est plus lourd. Quelques exemples de rangement des aliments : Aliments Viande et poisson évidé

Rangement à l’intérieur du réfrigérateur

Au-dessus des bacs à fruits et légumes Au-dessus des bacs à fruits et légumes

Système de refroidissement

Dans les bacs à fruits et à légumes

Dans le balconnet prévu

Bouteilles, boissons, lait

Dans le balconnet prévu

REGLAGE DE LA TEMPERATURE (voir Description). • N’introduisez que des aliments froids ou à peine tièdes, jamais chauds (voir Précautions et conseils). • Les aliments cuits contrairement à ce que l’on croit ne se conservent pas plus longuement que les aliments crus. • N’introduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l’humidité et la formation d’eau condensée. L'hygiène alimentaire 1. Après achat, les aliments doivent être débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l’intérieur du réfrigérateur. 2. Protégez les aliments (notamment ceux qui se détériorent rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/ bactéries et la diffusion d’odeurs particulières à l’intérieur du réfrigérateur. 3. Rangez les aliments de manière à ce que l’air puisse circuler librement entre eux. 4. Veillez à ce que l’intérieur du réfrigérateur soit toujours propre. Attention : ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage. 5. Sortez les aliments du réfrigérateur dès qu’ils dépassent leur durée limite de conservation. 6. Pour une bonne conservation, les aliments facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l’indicateur de température.

Pour profiter à plein de votre congélateur

! Evitez d’ouvrir la porte pendant la phase de congélation.

! En cas de coupure de courant ou de panne, n’ouvrez pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ. ! Si la température ambiante se maintient longuement au-dessous de 14°C, le compartiment freezer n’arrive pas à atteindre les températures indispensables à une longue conservation et la période de conservation sera par conséquent réduite. Bac à glaçons Ice3. Placés dans la partie supérieure des tiroirs du compartiment freezer, ils sont plus ergonomiques et garantissent davantage de propreté: en effet, les glaçons ne touchent plus aux aliments stockés dans le freezer; de plus, fini l'eau qui dégouline lorsque vous rangez votre bac (un couvercle est fourni pour boucher le récipient après l'avoir rempli). 1. Pour sortir le bac, poussez-le vers le haut . Vérifiez que le bac est bien vide avant de le remplir en introduisant l’eau par l’ouverture prévue. 2. Attention à ne pas dépasser le niveau indiqué (MAX WATER LEVEL). Une trop grande quantité d’eau gêne la sortie des glaçons (si celase produit, attendez que la glace fonde et videz le bac). 3. Faites pivoter le bac de 90° : l’eau envahit les cavités selon le principe des vases communicants (voir figure). 4. Bouchez l’ouverture à l’aide du couvercle fourni, remettez le bac à sa place en introduisant sa partie supérieure dans le logement prévu et laissez-le retomber. 5. Une fois que la glace s’est formée (il faut compter au moins 8 heures) tapez le bac contre une surface dure et mouillez-le à l’extérieur pour détacher les glaçons que vous ferez sortir par l’ouverture prévue.

• Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

• Les aliments frais à congeler ne doivent pas être placés au contact d’aliments déjà congelés; il faut les stocker dans le compartiment supérieur CONGELATION et CONSERVATION où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adéquate.

• Pour gagner de la place à l’intérieur du compartiment congélation, vous pouvez enlever les tiroirs (sauf le tiroir du bas et celui de la COOL CARE ZONE à température variable si votre appareil en est équipé) et stocker vos aliments directement sur les plaques évaporantes.

MAX WATER LEVEL Entretien et soin

Mise hors tension (appareil éteint) pour éliminer tout contact électrique.

Eliminez périodiquement le givre à l’aide de la raclette plastique fournie avec l’appareil. Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel :

Nettoyage de l’appareil

• Nettoyez l’extérieur, l’intérieur et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de bicarbonate de soude ou de savon neutre. N’utilisez pas de solvants, de produits abrasifs, d’eau de Javel ou d’ammoniaque. • mettez tremper les accessoires amovibles dans de l’eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement. • Le dos de l’appareil a tendance à s’empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l’appareil et débranché la fiche, servezvous d’un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

1. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur .

2. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais. 3. Laissez la porte ouverte jusqu’à ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartiment congélateur des récipients d’eau tiède. 4. Nettoyez et séchez soigneusement le compartiment congélateur avant de rallumer l’appareil. 5. Certains de nos appareils sont équipés du SYSTEME DRAIN pour acheminer l’eau vers l’extérieur: laissez l’eau s’écouler dans un récipient (voir figure).

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d’odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches. • Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien l’intérieur et laissez les portes ouvertes.

Dégivrage de l’appareil

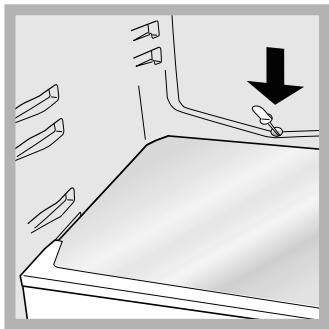

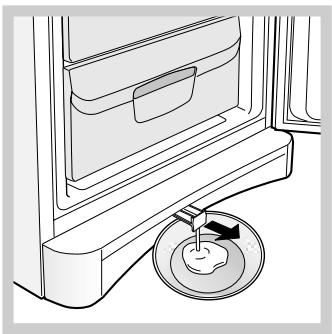

! Conformez-vous aux instructions suivantes. N’accélérez pas le processus avec des dispositifs ou des ustensiles autres que la raclette à givre fournie avec l’appareil, vous risqueriez d’endommager le circuit réfrigérant. Dégivrage du compartiment réfrigérateur Le réfrigérateur est muni d’un système de dégivrage automatique : l’eau est acheminée vers la paroi arrière par un trou d’évacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou d’évacuation pour permettre à l’eau de s’écouler normalement.

6. Avant da ranger vos aliments dans le compartiment congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

Remplacement de l’ampoule d’éclairage

Pour remplacer l’ampoule d’éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplacer l’ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (15 W ou 25 W).

-89/336/CEE du 03/05/89 (Compatibilité

Electromagnétique) et modifications suivantes; - 2002/96/CE.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.

• Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de l’environnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l’exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

• Ne touchez pas aux parties refroidissantes : vous pourriez vous brûler ou vous blesser.

• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble. • Avant d’effectuer toute opération de nettoyage ou d’entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur (appareil éteint) pour éliminer tout contact électrique. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. • A l’intérieur des compartiments, n’utilisez aucun dispositif ou ustensile autre que la raclette fournie avec l’appareil. • Ne pas porter à la bouche des glaçons à peine sortis du congélateur. • Ne permettez pas aux enfants de jouer avec l’appareil. Il ne faut en aucun cas qu’ils s’asseyent sur les tiroirs ou qu’ils s’accrochent à la porte. • Les emballages ne sont pas des jouets pour enfants.

• Pour introduire ou sortir les aliments, n’ouvrez les portes de l’appareil que le temps strictement nécessaire.

Chaque ouverture de porte cause une considérable dépense d’énergie. • Ne chargez pas trop votre appareil : pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence. • N’introduisez pas d’aliments chauds : ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d’électricité. • Dégivrez l’appareil dès que de la glace se dépose (voir Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation d’électricité. • Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien aux portes et ne laissent pas le froid s’échapper (voir Entretien).

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s’il ne s’agit pas d’un problème facile à résoudre à l’aide de la liste suivante.

• Les portes ne ferment pas bien ou les joints sont abîmés. • Ouverture trop fréquente des portes. • La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte • Le réfrigérateur et le congélateur sont excessivement remplis. • La température ambiante de travail du produit est inférieure à 14°C.

Les aliments gèlent à l’intérieur du réfrigérateur.

• La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte

• Les aliments touchent à la paroi arrière.

Le ventilateur AIR ne tourne pas.

• La porte du réfrigérateur est ouverte.

• Le système AIR ne se met en marche automatiquement que quand il est nécessaire afin de rétablir les conditions optimales dans le compartiment réfrigérateur.

Le moteur est branché en permanence.

• La porte n’est pas bien fermée ou trop souvent ouverte.

• La température à l’extérieur est très élevée. • L’épaisseur du givre dépasse 2-3 mm (voir Entretien).

L’appareil est très bruyant.

• L’appareil n’a pas été installé bien à plat (voir Installation).

• L’appareil est installé entre des meubles ou des objets qui vibrent et font du bruit. • Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l’arrêt : il ne s’agit pas d’un défaut, c’est tout à fait normal.

La température est élevée à certains endroits de l’extérieur du réfrigérateur.

• Les températures élevées sont nécessaires pour éviter la formation d’eau condensée dans des zones particulières du produit

Formation de givre ou de gouttelettes d’eau sur la paroi arrière du compartiment réfrigérateur .

• Il s’agit du fonctionnement normal du produit.

Il y a de l’eau dans le fond du réfrigérateur.

• Le trou d’évacuation de l’eau est bouché (voir Entretien).

Vous trouverez tous ces renseignements sur l’étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.
