FOIRE AUX QUESTIONS - FALCON K MICRO

Comment charger correctement le MICRO FALCON K ?

Pour charger le MICRO FALCON K, connectez le câble USB à la prise de charge et à l'appareil. Assurez-vous que l'indicateur de charge s'allume. Chargez l'appareil pendant au moins 2 heures avant la première utilisation.

Que faire si le MICRO FALCON K ne s'allume pas ?

Vérifiez si l'appareil est chargé. Si l'indicateur de charge ne s'allume pas, essayez un autre câble USB ou une autre prise de courant. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment réinitialiser le MICRO FALCON K ?

Pour réinitialiser le MICRO FALCON K, maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que l'appareil redémarre. Cela réinitialisera les paramètres par défaut.

Le MICRO FALCON K est-il waterproof ?

Non, le MICRO FALCON K n'est pas waterproof. Évitez tout contact avec l'eau pour prévenir les dommages.

Comment mettre à jour le firmware du MICRO FALCON K ?

Pour mettre à jour le firmware, connectez-le à votre ordinateur via USB, téléchargez le dernier firmware depuis notre site officiel et suivez les instructions d'installation.

Quelles sont les spécifications techniques du MICRO FALCON K ?

Le MICRO FALCON K dispose d'un processeur à haute performance, d'une mémoire interne de 32 Go, et d'une autonomie de batterie de 10 heures en utilisation normale.

Comment connecter le MICRO FALCON K à un appareil Bluetooth ?

Pour connecter le MICRO FALCON K à un appareil Bluetooth, activez le Bluetooth sur votre appareil, sélectionnez 'MICRO FALCON K' dans la liste des appareils disponibles et suivez les instructions à l'écran.

Que faire si la qualité du son est mauvaise ?

Assurez-vous que l'appareil est correctement connecté et qu'aucun objet n'obstrue le microphone. Vérifiez également le volume et les paramètres audio dans l'application associée.

Où puis-je trouver le mode d'emploi du MICRO FALCON K ?

Le mode d'emploi est disponible en téléchargement sur notre site officiel dans la section 'Support' ou inclus dans l'emballage de l'appareil.

Comment nettoyer le MICRO FALCON K ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager l'appareil.

MODE D'EMPLOI FALCON K MICRO

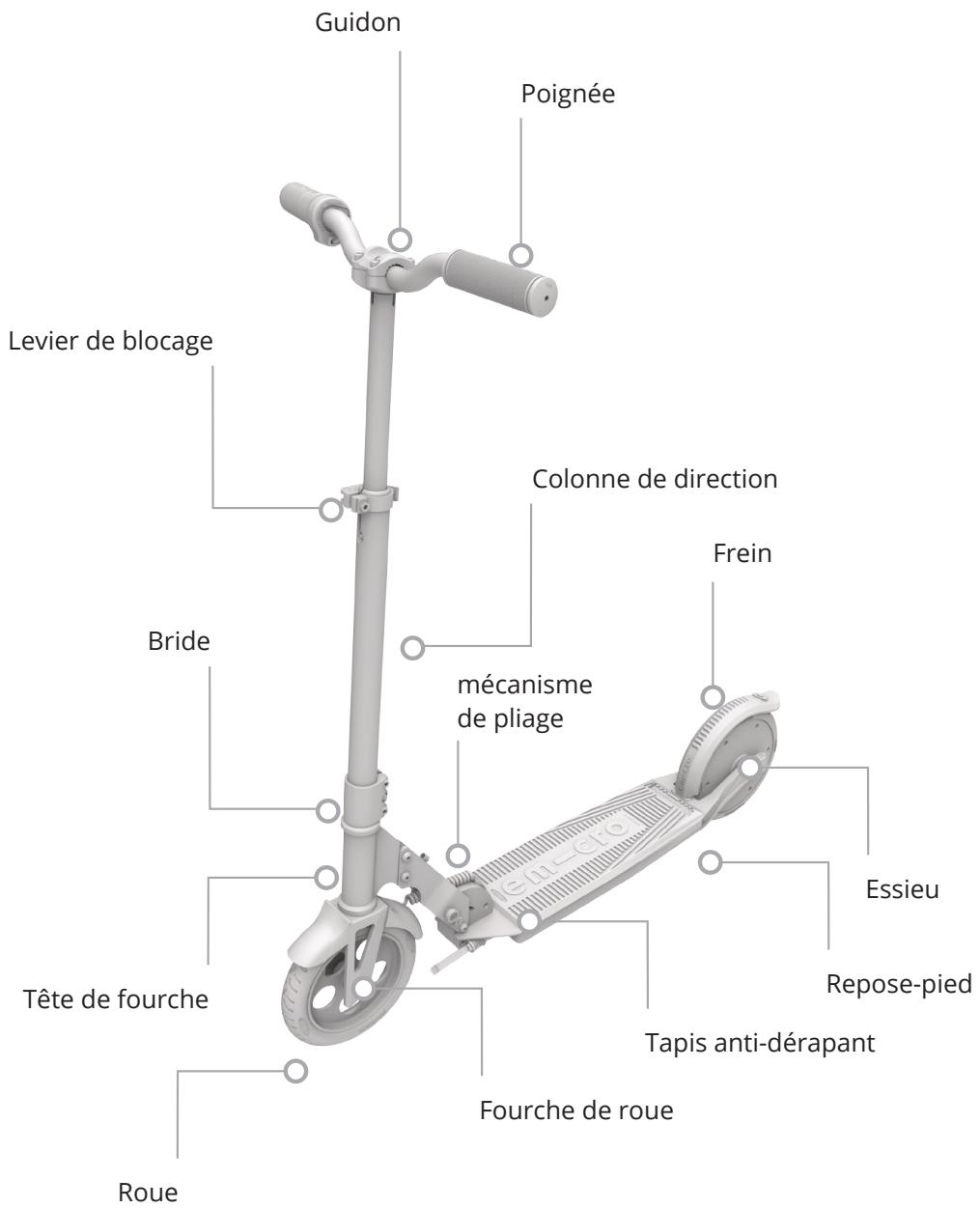

1. Composants 88
2. Information générale

Manuel de l'utilisateur 89
Explication des termes et symboles 90

1. Utilisation prévue 91
2. Instructions de sécurité 92-95
3. Instructions d'utilisation

Identification de I'unité 96
Usurenormale 96
Chargeur mode d'emploi 97
Protection contre le vol 97
Transport de la trottinete électrique 97
Entreposage 97
Que faire après une chute ou un accident 98
Nettoyage 98
Réparation 98
Instructions pour I'elimination 99

1. Configuration initiale

Avant d'utiliser pour la première fois 100
Vérifier le contenu de la livraison 100-101
Avant chaque déplacement 101

1. Opération

Dépliage et pliage 102-103
Depose-pied 104
Chargement de la batterie 105
Freins 106-107

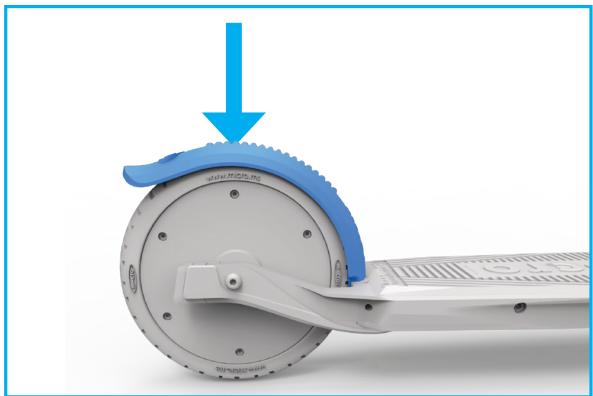

Fonctionnement de la pédale de frein 107
Fonctionnement du frein à récapération 108

Fonctionnement du frein à main 108

Conduite de la trottinette electrique 109

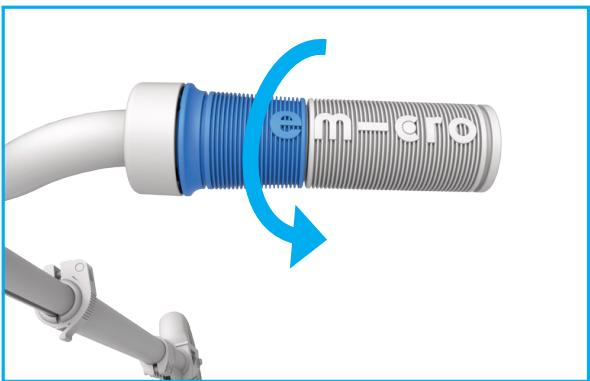

Poignée d'accéléateur 109

Régulateur de vitesse 110

Système de contrôle du mouvement 110

Programmes de conduite 111

Paramétrages des programmes de conduite 112

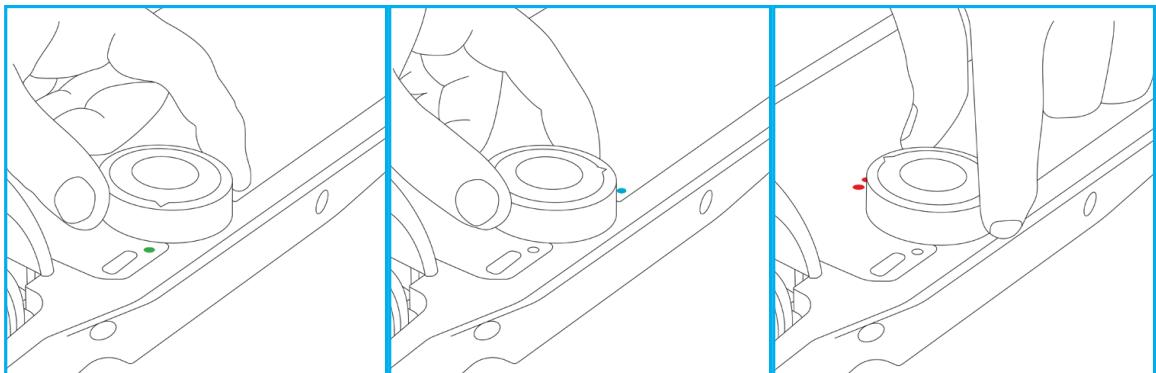

Demarrage avec la molette de réglage 113

Demarrage avec la pédale de frein 114

Activation et déactivation de l'éclairage 114

Entretien

Entretien de la batterie 115

Entretien du mécanisme de pliage 116

Entretien de la roue avant 117

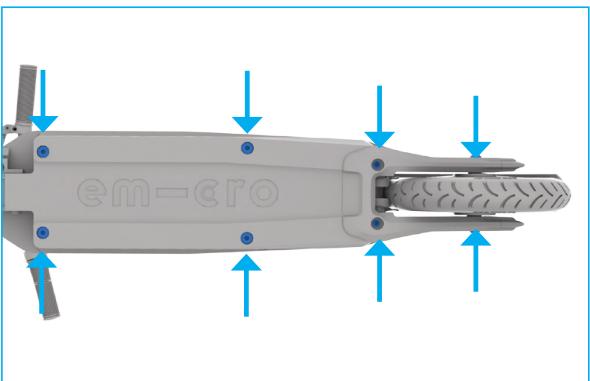

Entretien des vis : Couple 117

Données techniques 118-119

Déclaration de conformité 120

Garantie

Contenu des services de garantie 121

Conditions de garantie 121-123

Semicro-Pass 124

Relevé de services 125-126

Manuel de l'utilisteur

Avant de commencer à utiliser la trottinette électrique, veuillez prendre le temps de dire avec attention le manuel de l'utilisateur, spécialement les instructions de sécurités. Veuillez respecter les codes de la route applicables aux trottinettes électriques qui sont également applicables dans d'autres pays et qui peuvent être différents. Veuillez conserver ce manuel de l'utilisateur pour référence ultérieure. Si vous passez votre trottinette à une partie tierce, assurez-vous de lui passer également ce manuel de l'utilisateur.

Explication des termes et symboles

L'objet des symboles de sécurité est d'attirer votre attention sur les dangers éventuels. Lisez les explications avec attention et assurez-vous que vous comprendez les symboles de sécurité. Le non-respect des instructions de sécurité peut entraîner des dommages corporels ou des dommages à des parties tierces ainsi que des dommages matériels.

Les symboles et mots de signalement suivants sont utilisés dans ce manuel d'utilisateur original, sur la trottinette électrique, ou sur l'emballage.

MISE EN GARDE

Indique un danger potentiel à risque moyen, qui peut résultat en des dommages corporels graves ou fatals si non respectés. Ce mot signal n'est pas utilisé pour des risques qui impliquent des dégats purement matériels

AVENTISSEMENT

Indique un danger potentiel à faible risque, qui peut résultat en des dommages corporels mineurs ou moderés si non respectés. Ce mot signal n'est pas utilisé pour des risques qui impliquent des dégats purement matériels.

REMARQUE

Signale des informations pratiques et des conseils, Qui facilité un usage optimal de la trottinette électrique.

UTILISATION PRÉVUE

• La trottinette électrique est destinée exclusivement à être utilisée comme une trottinette sur des routes et chemins définis.
• La trottinette électrique est destinée au transport d'une personne.
• La trottinette électrique est consque pour des personnes d'un poids maximum de 100kg , et d'une taille maximum de 190cm .
• Veuillez vous assurer que vous avez lu et compris le Code de la route de votre pays avant d'utiliser la trottinette électrique.
• La trottinette électrique n'est pas adaptée au transport de bagages ou d'enfants.
• La trottinette électrique est destinée à un usage privé uniquement et non à des fins commerciales.
• La trottinette électrique est adaptée aux personnes de plus de 18 ans.
  L'utilisation prévue comprend également la conformité avec les informations containues dans les chapitres « Remarques sur l'utilisation » et « Entretien »
  Utilisez la trottinette électrique uniquement de la manière décrite dans le manuel de l'utilisateur original. Tout autre type d'usage est considéré comme non conforme et peut conduire à des accidents, des dommages corporels ou des dégats matériels.

MISE EN GARDE

concernant l'utilisation de la trottinette électrique

• N'utilisez pas la trottinette électrique si vous n'êtes pas complètement familier avec son opération et ses fonctions.
• La trottinette ne doit pas etre utiliser par des personnes avec une capacité physique, sensorielle ou mentale limitee, ou manquant d'experience et d'expertise.
• Les enfants ne peuvent pas utiliser, nettoyer ou entrenir la trottinette électrique.

• L'assistance additionnelle de freinage électronique (frein du moteur) peut engendrer une distance de freinage plus courte. Veuillez prendre conscience que le frein du moteur n'est pas opérationnel si...

• La batterie est déchargée et vous conduisez uniquement avec la force de votre corps.

• La batterie est chargee à 100% et donc l'énergie ne peut pas'être regénérée.

• Évitez de conduire à la tombée de la nuit ou dans des conditions de mauvais éclairage.

• Pour une visibilité et une sécurité optimale, equipez votre trottinette électrique avec des phares et conduisez toujours avec les lumières allumées.

• Portez toujours des équipements de protection adaptés.

Assurez-vous de porter un casque adapté aux mots et approuvé même s'il n'y a pas d'exigences réglementaires.
- Portez toujours des chaussures.
- Évitez les descentes abruptes, car elles peuvent conduire à des chutes.

• Faites toujours attention aux autres usagers de la route. La mauvaise conduite des autres peut conduire à des accidents et à des dommages.
• Conduisez toujours doucement et portez une attention particulière à la condition de la route. Des conditions de routes imprévisibles, comme une chaussée glissante ou la présence de feuillage, peut conduire à un risque accru de dérapage.
• N'effectuez pas de sauts avec la trottinette et assurez-vous toujours d'éviter les nids-de-poule, les cordures et autres obstacles.
• Ne touchez pas le frein après un freinage prolongé; il peut être chaud.
• Si la trottinette électrique est exposée à l'humidité à cause d'un temps humide ou d'un nettoyage, la moissure peut affecter la réactivité du système de freinage. Conduisez la trottinette dans un endroit sur pour secher les freins après nettoyage.
• N'entreposez jamais la trottinette électrique dans des zones habitables ou pres d'objets inflammbables.

MISE EN GARDE

Concernant l'utilisation d'un mode de conduite avec pédalage assisté

• Veuillez remarquer que la conduite avec assistance électrique demande qu'on s'y habitue. Lors de la conduite, assurez-vous que votre corps est orienté vers l'avant plutôt que vers l'arrière, sinon l'accélération peut soulever du sol la roue avant.
• Ne freinez jamais en raclant vos chaussures contre le sol. Ce mouvement active le système de contrôle de mouvement (pédalage assisté), qui à son tour déclenché le détecteur de mouvement et l'accelération du moteur.
• Ne conduisiez jamais sur le trottoir avec le support de moteur.

MISE EN GARDE

Concernant l'utilisation de la batterie

Assurez-vous de charger la batterie avec le chargeur livre avec la trottinette et uniquement à des températures situées entre 5^ et 35^ Celsius.
- Respectez les instructions de sécurité concernant la batterie.
- Ne chargez jamais la batterie sans surveillance.
- Lorsque vous chargez la batterie, assurez-vous que le branchement est correctement effectué, que la ventilation est ajusté et l'environnement sec.
- Ne mettez jamais en contact avec l'eau le chargeur, les câbles de secteur et les câbles de connexions, car cela peut provoquer une décharge électrique. Ne touche pas la batterie et le chargeur avec des mains mouillées.
- Contrôlez la fiche de connexion et le chargeur à intervalles réguliers. Si vous constatEZ un dommage quelconque, faites-les remplacer.
- Entreposez toujours la batterie à des températures situées entre 5^ et 35^ Celsius.
- Gardez toujours la batterie hors de portée des enfants et des animaux.
- Toute réparation ou entretien de la batterie ou du chargeur doit être effectué par un spécialiste.

MISE EN GARDE

Équipements annexes et modifications

• Ne modifiez, ni n'installez, aucun accessoire inadéquat sur la trottinette, car cela pourrait vousmettre en danger.
• L'utilisation d'accessoires non autorisés peut entraîner des blessures graves ou des dommages sur la trottinette électrique.
  Il est interdir de « customiser » ou de « tuner » la trottinette électrique.
• N'accroche pas des éléments comme des sacs sur le guidon, car cela aura un effet négatif sur les caractéristiques de maniabilité.

MISE EN GARDE

pour l'installation, l'entretien et la réparation

• Un serrage incorrect des vis peut entraîner la fatigue des matériaux. Le métal des vis perd de sa solidité lorsqu'elles sont sujettes à une contrainte excessive et peut casser. Cela augmente le risque d'accidents et de blessures. Utilisez toujours une clé dynamométrique pour serrer les vis.
• Consultez toujours un spécialiste pour les réparations du système de transmission.

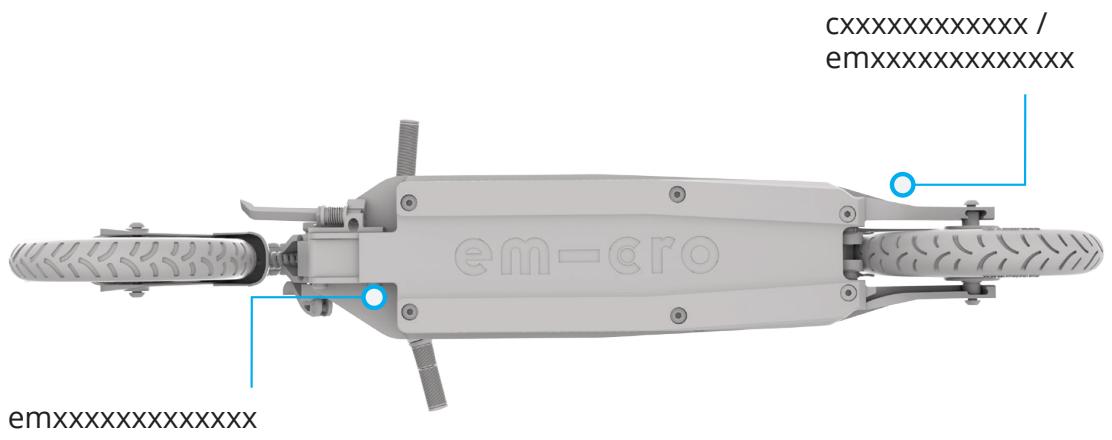

Identification de l'unité

• Le numéro de série se trouve soit sur la partie avant ou la partie arrêté sur la face inférieure du repose-pied. Veuillez notes le numéro de série de votre trottinette électrique.

• Plus d'informations sur votre trottinette sont disponibles sur l'étiquette adhésive collée sur votre trottinette.

Usure

L'utilisation de la trottinette électrique entraine un phénomène naturel d'usure. Pour vous assurer de conduire en toute sécurité, veuillez tire le chapitre « Maintenance », respectez les intervalles de fréquence d'entretien et faites-les enregistrer sur le relevé de services par un centre de services autorisé. De plus, respectez les instructions de la section « Avant chaque déplacement», chaque fois que vous démarrez votre trottinette électrique.

Instructions concerning l'utilisation de la batterie

La batterie lithium-ion intégrée est un produit de haute technologie qui fournit d'excellentes performances s'il est manipulé et entretenu avec soin. Veuillez lire et suivre la section « Chargement de la batterie » du chapitre « Opération » et les instructions concernant « l'entretien de la batterie » dans le chapitre « Entretien »

Protection contre le vol

Assurez-vous de ne jamais laisser votre trottinette électrique sans surveillance, et protégéz-la toujours des voleurs avec un cadenas adapté. Utilisez un cadenas à velos disponible dans le commerce pour attacher le trottinette dans la zone du mécanisme de pliage.

Transport de la trottinette électrique

Les batteries sont sujettes à la législation sur les marchandises dangereuses. Des contraintes spécifiques d'empaquetage et d'étiquetage s'appliquent concernant le transport par une partie fierce (par exemple fret aérien ou service de livreaison). Dans le cas d'une cargaison, veuillez contacter un expert en marchandises dangereuses. Ne transportez pas de batteries endommagées.

Entreposage

Ne laissez pas votre trottinette en plein soleil ou dans un environnement froid durant des périodes de temps longs. La température d'entreposage ideale pour votre trottinette et sa batterie est située entre 15 et 20^ . N'entreposez pas votre trottinette dans des zones habitables, mais dans le garage.

Que faire après une chute ou un accident

Après une chute ou un accident, amenez votre trottinette électrique dans un centre de service autorisé et faites-la inspector pour vérifier si elle a subi des dommages quelconques.

Nettoyage

Pour empêcher la corrosion des vis et une usure inutile, il est conseilé de nettoyer complètement et de sécher l'unité tous les trois mois et après chaque déplacement sous la pluie. ÀpRES le nettoyage, rincer la trottinette avec de l'eau propre pour enlever toute trace de l'agent nettoyant utilisé. Ensuite, séchez la trottinette avec un tissu.

REMARQUE

Utilisez des agents nettoyants spécifiques et des produits d'entretien à cet apparéil ainsi qu'une éponge douce. N'utilise jamais de solvants pour le nettoyage et évitez de nettoyer la trottinette directement à l'eau courante.

Réparation

Toutes les réparations ont-elles été effectuees par un distributeur autorisé ou par un centre de service agréé. N'effectuez aucune réparation des composants électriques vous-même. Seul un spécialiste peut ouvrir des compartments complenant des composants électriques intégrés.

Instructions pour l'élimination

Faites attention à l'environnement lors de son élimination et respectez les instructions suivantes :

• Débarrasssez-vous de la trottinette et de ses composants associés (par exemple la batterie) uniquement dans un service de collecte agréé ou dans un établissement d'élimination des déchets de la collectivité.
• Respectez les régulations en vigueur. En cas de doute, consultez votre établissement de collecte des déchets pour une élimination respectue de l'environnement. Les batteries et les appareils électriques ne doivent pas été éliminés de la même façon que les déchets menagers!

Avant d'utiliser pour la première fois

• Vérifiez le contenu de la livraison.
• La fin de ce manuel de l'utiliser contient le emicro-Pass. Remplissez entièrement le emicro-Pass et entreprisesz-le avec la facture d'achat. Le emicro-Pass permet de Traitser sans heures les problèmes de réparation et de garantie.
• La batterie est uniquement partiellement chargée à la livraison. Avant de l'utiliser pour la première fois, chargez la batterie en utilisant le chargeur fourni.

Génération	Élement No.	Unité	Trottinette électrique	Chargeur	Clé hexagonale	Clé magnetique	Manuel de l'utilisation	Phare arrière	Phare avant
X1	em0004	emicro un	✓	✓	✓	✓	✓*	X	X
X2	em0012	emicro un	✓	✓	✓	✓	✓*	X	X
	em0006	Peugeot Micro e-Kick	✓	✓	✓	✓	✓	X	X
X3	em0008	Micro Falcon	✓	✓	X	X	✓	✓	X
	em0011	Micro Condor Corée	✓	✓	X	X	✓	✓	✓
	em0014	Micro Eagle	✓	✓	X	X	✓	✓	✓
	em0016	Micro Condor	✓	✓	X	X	✓	✓	✓

*Le manuel d'utilisation se trouve sur la clé USB

Avant chaque déplacement

La trottinette électrique doit être inspectée pour vérifier sa capacité à fonctionner correctement avant chaque déplacement. Le vehicule est fourni par le fabricant complètement prét à être utilisé. Parce que des définçants pouvant potentiellement entraîner des dysfonctionnements du vehicule peuvent aussi bien se produit pendant le transport que quand le vehicule est à l'arrêt, veuillez toujours préter attention aux points suivants avant utilisation pour la première fois et avant chaque déplacement :

Élément du test	Contenu du test
Condition générale	Toutes les vis sont-elles fermement serrées et tous les composants sont-ils bien fixés?
Freins	Les freins sont-ils correctement enclenchés et entièrement fonctionnels?
mécanisme de piage	Le mécanisme de piage est-il propremment emboîté et le levier de blocage abaisse et serrer fermement?
Béquille latérale	La béquille latérale est-elle piée correctement sous le repose-pied?
État de charge de la batterie	Est-ce que la batterie est suffisamment chargée?
Mode de conduite en cours	Quel mode de conduite est actuellément définì?

Pliage et dépliage

Votre trottinette électrique est fourni pliee. En quelques étapes simples, il est déplié et prét à être conduit. Le texte suivant explique comment déplier la trottinette.

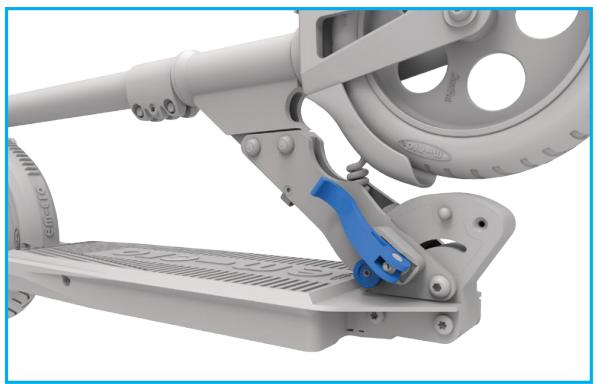

1. Libérer le levier de blocage sur le côté droit du mécanisme de pliage.

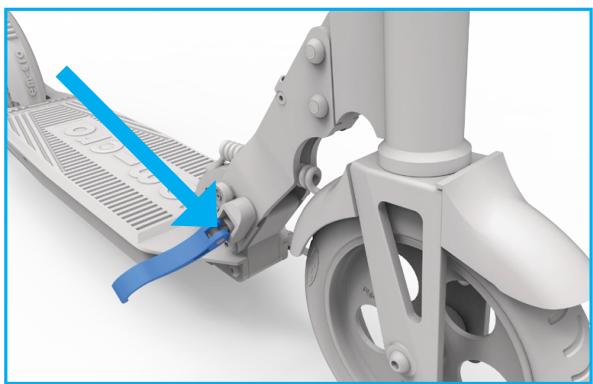

Image :
Levier de blocage rapide sur le mécanisme de pliage

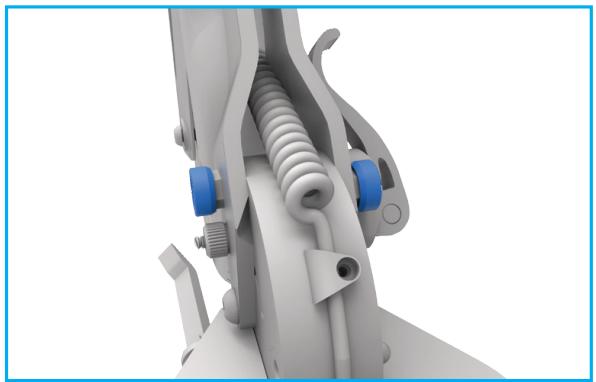

1. Appuyez simultanément les boutons bleus à gauche et à droite du bloc et pliez la partie avant de la trottinette.

Image :Boutons poussoirs sur la gauche etsur la droite du mecanisme de pliage

1. Un clic vous indique que la trottinette est complètement dépliée. Maintenant, fermez à nouveau le levier de blocage situé sur le côté pour le verrouiller.

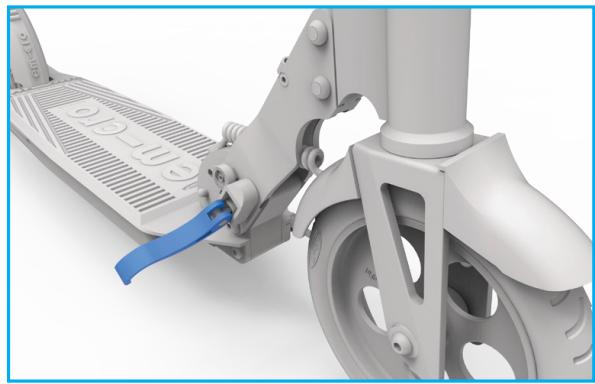

Image :

Levier de blocage rapide en position ouverte

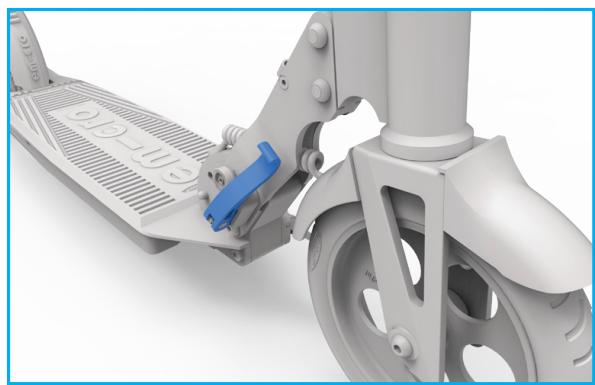

Image :

Levier de blocage rapide en position fermée

Pour replier, effectuez les mêmes opérations en sens inverse.

MISE EN GARDE

Assurez-vous que le levier de blocage est toujours fermé et serré à fond lorsque vous conduisez!

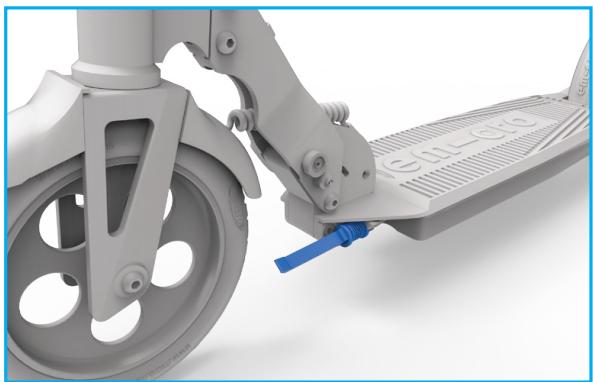

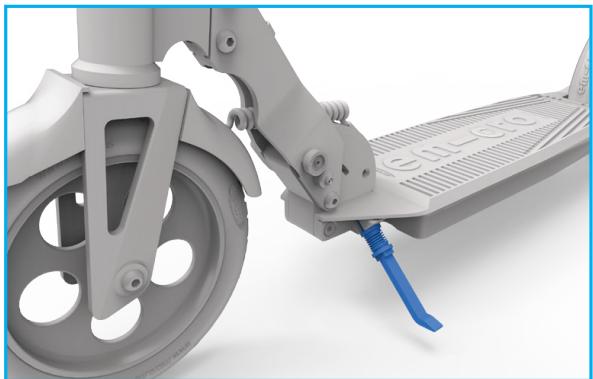

Béquille latérale

La trottinette électrique comporte une béquille latérale. Elle est située sur le côté sous le repose-pied, juste en dessous du mécanisme de pliage. Pliez toujours la béquille vers l'avant afin qu'elle puisse ensuite être rabattue avec le pied quand cela est nécessaire.

Image: Béquille latérale déplée

Image: Béquille latérale repliée

Durant chaque voyage, soyez sur que la béquille latérale est toujours repliée correctement.

Chargement de la batterie

Ce qui suit décrit le processus de recharge :

• Branchez le chargeur à une prise électrique. La DEL (Diode ÉlectroLuminescente) sur le chargeur devrait maintainant s'allumer en vert.
• Branchez maintainant la trottinette électrique au chargeur. Vous pouvez voir que le chargeur et la trottinette sont connectés correctement quand la DEL du bloc d'alimentation passée au rouge (cela peut prendre quelques secondes).
• Quand la trottinette est complètement chargée, la DEL sur le chargeur redevient verte.

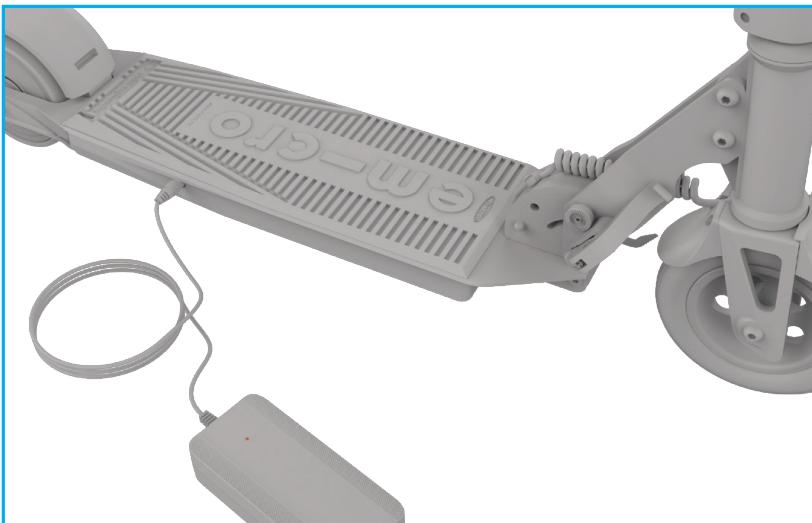

Image :

Recharge de la trottinette électrique

MISE EN GARDE

Les batteries installées sont des batteries lithium-ion rechargeables. Ne rechargez jamais des batteries qui ne sont pas destinées à être recharges.

Freins

Selon le modele, votre trottinette électrique peut être équipée d'un ou plusieurs freins.

• Dans la mesure du possible, utilisez plusieurs freins en même temps pendant le freinage.
• Changez de freins pendant une longue descente pour éviter une surchauffe.

L'aperçu suivant illustré les freins de votre trottinette :

Génération	Élément No.	Unité	Pédale de frein sur la roue arrière	Frein à récu-pération (frei-moteur) sur la poignée d'accélé-rateur	Frein à main sur la roue avant
X1	em0004	emicro one	✓	✘	✘
X2	em0012	emicro one	✓	✘	✘
	em0006	Peugeot Micro e-Kick	✓	✘	✘
X3	em0008	Micro Falcon	✓	✓	✘
	em0011	Micro Condor (Corée)	✓	✓	✘
	em0014	Micro Eagle	✓	✓	✓
	em0016	Micro Condor	✓	✓	✓

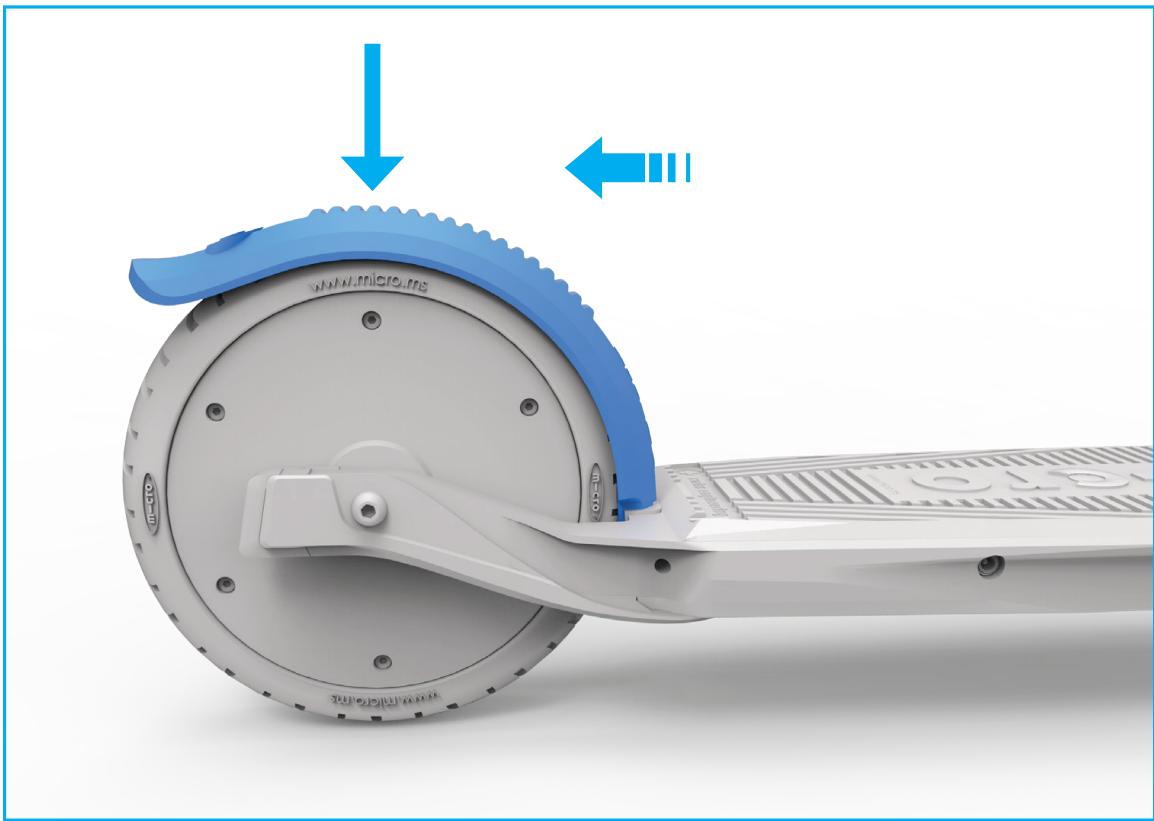

Fonctionnement de la pédale de frein

Pendant le freinage, déplacer votre corps pour que le centre de gravité pointe vers la roue arrête afin d'obtenir la meilleure puissance de freinage. Le déplacement de votre corps vers l'arrière / vers le bas réduit considérablement la distance de freinage. L'utilisation de la pédale de frein active automatiquement le frein moteur.

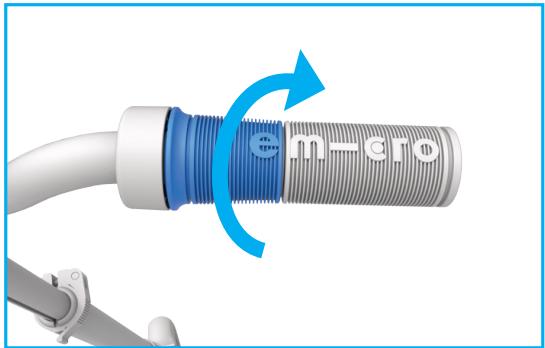

Fonctionnement du frein à récapération

Pour activer le frein à récapération (frein moteur), tournez la poignée d'accelération depuis la position zéro dans le sens du déplacement. Vous dessentrez immédiatement le frein du moteur électrique.

Image :

Sens de rotation pour le frein à récapuration

Fonctionnement du frein à main

Le frein à main agit sur la roue avant de votre trottinette électrique. Utilisez le avec précaution et entrainez vous à ce système de freinage dans une zone privée sure.

AVERTISSEMENT

Faites attention quand vous manipulez le frein de la roue avant. Trop de freinage avec le frein de la roue avant peut entrainer le retournement de la trottinette.

Utilisez le frein de la roue avant avec une extrème précaution sur surfaces glissantes ou inégales.

Conduite avec la trottinette électrique

MISE EN GARDE

Conduisez lentement pour vous accoutumer à la nouvelle sensation de conduite, spécialement quand vous conduisez pour la première fois. Soyez toujours conscient que le déplacement à des vitesses plus élevées sur une trottinette électrique entrainera également une distance de freinage plus grande.

Poignée d'accelération

La trottinette électrique (génération X3 et plus haut) a une poignée d'accelération, qui regule la vitesse. La rotation de la poignée vers le corps accélère la trottinette. La rotation de la poignée en éloignement du corps active le frein à récapuration (frein moteur), et la trottinette ralentit

Image : Sens de rotation pour accélération

Régulateur de vitesse

La trottinette électrique a un régulateur de vitesse. Pour activer le régulateur de vitesse, tournez la poignée d'accelération jusqu'à la limite deux fois en une seconde. La trottinette électrique maintaindra par la suite sa vitesse actuelle jusqu'à ce qu'un des freins soit activé.

Système de contrôle de mouvement

En complément du contrôle de vitesse par la poignée d'accelération, la trottinette électrique peut aussi être utilisée au moyen du contrôle de mouvement. Dans ce cas, les capteurs déetectent le mouvement de pousseé (= impulsions du pied sur le sol) que le pilote fait, et la trottinette fournit en conséquence une aide similaire à cette d'un névo réctrique avec un moteur d'assistance.

Informations importantes

• Le contrôle de mouvement ne devient actif qu'a partir d'environ 5km/h . Cela signifie que le pilote doit utiliser uniquement la puissance du corps pour accélérer à 5km/h (1-2 poussées) avant que l'aide initiale soit perceptible.
• Plus la poussée est forte et intensive, plus l'aide du moteur est forte et durable.
• Quelques poussées puissantes sont plus économiques et paraisent plus élégantes que beaucoup de petites poussées.

MISE EN GARDE

Veuillez remarquer que la conduite avec assistance électrique demande qu'on s'y habitue.

L'accelération est plus grande qu'avac un mouvement de poussée normal. Ce type d'accelération est inhabituel initialement et peut'être brutal. Lorsque vous conduisez pour la première fois, soyez extrémement prudent.

Programmes de conduite

Votre trottinette électrique a plusieurs programmes de conduite prédéfinis. Par exemple, le mode Éco vous donne la possibilité de voyager sur de longues distancescomfortablement tandis que le mode Sport vous permets de grimper des montagnesrapidement.

Programmes de conduite pour modèles sans poignée d'accelération

Programmes de conduite	Nombre de lumières DEL clignotantes	Puisance maximale	Vitesse maximale
Mode Éco	1	250 Watts	15 km/h
Mode Standard	2	250 Watts	25 km/h
Mode Sport	3	500 Watts	25 km/h

Programmes de conduite pour modèles avec poignée d'accelération

Programme de conduite	Nombre de lumières LED clignotantes	Puisance nominale continue standardisée(*)	Vitesse maximale(*)
Mode Piéton	1	250 Watts	6 km/h
Mode Éco	2	250 Watts	20 km/h
Mode Sport	3	350 Watts	25 km/h
Mode Actif (**)	4	500 Watts	25 km/h

(*) La puissance et la vitesse dépendent du logiciel spécifique au pays sur l'appareil. Reportez vous à l'étiquette adhéève sur l'appareil pour les informations sur le logicielprogramme et la puissance et vitesse maximales en résultat.

(^**) En mode actif, seul le système de contrôle de mouvement (support de poussée) avec une puissance jusqu'à 500 watts est actif. La poignée d'accelération est désactivée.

Configuration des programmes de conduite

Vous peuvent alterner entre les programmes de conduite individuels en utilisant la clé magnétique fournie (outil de réglage) ou en appuyant séquientiellement sur la pédale de frein. Voici un aperçu des options disponibles pour votre trottinette électrique.

Génération	Élément No.	Unité	Configuration via la molette de réglage	Configuration par la pédale de frein
X1	em0004	emicro one X1	✓	✘
X2	em0012	emicro one X2	✓	✘
	em0006	Peugeot Micro e-Kick	✓	✘
X3	em0008	Micro Falcon X3	✘	✓
	em0011	Micro Condor X3 (Corée)	✘	✓
	em0014	Micro Eagle X3	✘	✓
	em0016	Micro Condor X3	✘	✓

Configuration par la molette de réglage

• Une petite pointe de flèche est gravée sur la molette de réglage ; vous devez aligner la molette avec cette flèche. Positionnez la molette de réglage sur la découpe circulaire sur le repose-pieds.
• En tournant la molette de réglage et en alignant la flèche avec les cercles vides, vous pouvez basculer entre les trois programmes.
• L'affichage par DEL vous indique quel programme de conduite est sélectionné en clignotant trois fois faiblement, puis en clignotant trois fois brillamment.

Image : Réglage des programmes de conduite par la molette de réglage

Configuration par la pédale de frein

• Appuyer brièvement sur la pédale de frein quatre fois vous mettra en mode configuration. Ceci est indiqué par l'affichage DEL clignotant sur le reposepieds.
• Tant que l'affichage DEL clignote, appuyez sur le frein de une à quatre fois successivement pour activer le programme (1 = Piéton, 2 = Éco, 3 = Sport, 4 = Actif).
• Le nombre de lumières DEL clignotantes indique quel programme de conduite est sélectionné.

Image:
Réglage des programmes de conduite par appuis séquentiels de la pédale de frein

Allumer ou éteindre la lumière

Vous pouvez éteindre la lumière arrêté de votre trottinette électrique complètement. Suivez les étapes suivantes :

• Appuyer brièvement sur la pédale de frein quatre fois vous mettra en mode configuration. Ceci est indiqué par l'affichage DEL clignotant sur le repose-pieds.
• Pour éteindre la lumière arrière, appuyez sur le frein durant trois secondes pendant que l'affichage DEL clignote.
• Répétez les mêmes étapes si vous désirez rallumer la lumière arrière.

Pour assurer une longue durée d'utilisation de votre trottinette électrique, il est nécessaire d'apporter la trottinette pour un entretien une fois par an ou tous les 500 kilomètres ( selon le premier qui survient) à un revendeur/agréé ou à un centre d'entretien agréé. Fournissez au centre d'entretien le livret d'entretien et assurez vous que l'entretien a bien été saisi correctement.

REMARQUE

Après les 5 premières heures d'utilisation de la trottinette électrique, vérifie que toutes les vis sont serrées et, si nécessaire, reisserrez toute vis déssettée.

Entretien de la batterie

Suivez les instructions d'entretien pour assurer une longue durée de vie à votre batterie.

Stockez les batteries à une température comprise entre 5^ et 35^ Celsius.
Chargez complètement la batterie immédiatement après l'achat.
- Chargez complètement la batterie tous les trois mois si la trottinette n'est pas utilisée.
- La batterie a besoin d'être rechargée dans les trois jours après qu'elle ait eté complètement déchargée.

REMARQUE

Un dégât résultat du non respect des instructions d'entretien ci-dessus n'est pas couvert par les réclamations au titre de la garantie.

Entretien du mécanisme de piage

Une trottinette piante à tout uns un certains nombres de jeu. Cela augmentera avec le temps en raison d'une charge habituelle. Pour vous assurer que vous accipi cierez vos tre trottinette le plus longtemps possible, nous allons you montern comment pratiquement retardre le jeu de toute mecanisme de pliage en quelsques etapes simples :

• Ouvrez le levier de serrage rapide et vaporisez un peu de lubricifiant sur la surface coulissante du levier de serrage rapide.

Image:

Lubrifiant sur les surfaces coulissantes

Du levier de serrage rapide

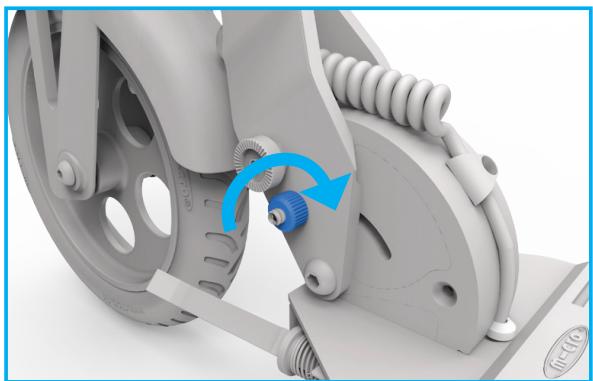

• Resserrez la vis de réglage sur le coté opposé du mécanisme de pliage. Serrez la vis de réglage jusqu'à ce qu'il soit possible de fermer le levier de serrage rapide avec une pression jusqu'à l'arrêt final.

Image:

Serré la vis de réglage

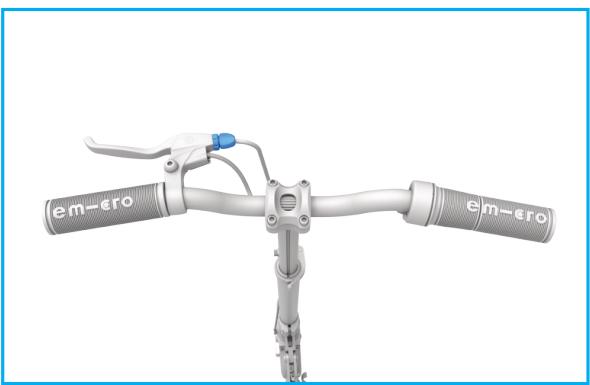

Entretien du frein de la roue avant

Il est impératif que vous réajustiez régulièrement la tension du cable du frein de la roue avant pour permettre des manoeuvres de freinage précises. Vous pouvez ajuster la tension du cable par la vis de réglage sur le frein lui-même. Adaptez la vis de réglage pour un freinage suffisant.

Image:
Configuration de la vis de réglage sur le levier de frein

Entretien des vis : Serrage

Certaines vis sur le repose-pieds de votre trottinette électrique requirerient un couple de serrage de 24 NM. Lors du serrage de ces vis, assurez vous qu'une clé de serrage est utilisé avec le bon couple de serrage.

Image: Vis qui nécessitent d'être serrées avec 24NM de couple.

	emicro one X1	emicro one X2	Peugeot Micro e-Kick
Numéro article	em0004	em0012	em0006
Taille roue(avant/arrière)	150 / 125 mm
Poids	7,5 kg		8,5 kg
Poignée d'accélération	X	X	X
Frein de la roue avant	X	X	X
Lumière arrière intelligente	X	X	X
Puissance	250 / 500 W
Matériau de roue	PU / Caoutchouc
Hauteur du guidon	1010 mm		950 mm
Longueur totale	780 mm		760 mm
Batterie	36 V / 2.2 Ah / 82 Wh	36 V / 2.5 Ah / 90 Wh
Cellules	Spard	Samsung
Distance	10-15 km
Vitesse	15 / 25 km/h
Temps de Recharge	1 h
Indications de charge	4 lumières DEL dans le repose-pieds = 75% - 100% charges

Micro Falcon X3 Black	Micro Eagle X3 Black	Micro Condor X3 Black
em0008	em0014	em0016
150 / 125 mm	200 / 200 mm
8 kg	9,6 kg	10,8 kg
✓	✓	✓
X	✓	✓
✓	✓	✓
250 / 350 / 500 W
PU / Caoutchouc	Mousse / caoutchouc
1010 mm	1040 mm	1070 mm
780 mm	924 mm	994 mm
36 V / 2.5 Ah / 90 Wh	36 V / 2.5 Ah / 90 Wh	36 V / 5.8 Ah / 208 Wh
Samsung		Panasonic
10 km	10 km	25 km
6 / 20 / 25 km/h
1 h	1 h	3 h
= 50% - 75% charges = 25% - 50% charges = 0% - 25% charges

Fabricant :

Micro Mobility Systems Ltd. Bahnhofstrasse 10 8700 Kusnacht

Suisse

Representant agréé pour la compilation de la documentation technique :

Micro Mobility Systems Ltd. Bahnhofstrasse 10 8700 Kusnacht

Suisse

Produit:

Scooter électrique (E-scooter)

em0004 emicro one X1

em0012 emicro one X2

em0006 Peugeot Micro e-Kick

em0008 Micro Falcon X3 Noir

em0014 Micro Eagle X3 Noir

em0016 Micro Condor X3 Noir

Numéro de série :

Le fabricant porte l'entière responsabilité de cette déclaration de conformité.

Le produit ci-dessus est conforme aux directives suivantes:

Directive Machine de l'UE 2006/42/CE
Directive LdSD 2014/65/UE
Directive ErP 2009/125/CE
Directive CEM 2014/30/UE
Directive Basse Tension 2014/35/UE

Les normes (harmonisées) suivantes ont été appliquées pour l'inspection:

EN ISO 12100:2010 Directive Machine de l'UE Scooter
EN 50581:2012 LdSD Scooter/Chargeur
VO 1275/2008 ErP Chargeur
EN 50564:2011 ErP Chargeur
EN 55014-1:2006+A1+A2 CEM Scooter/Chargeur
EN 55014-2:1997+A1+A2 CEM Scooter/Chargeur
EN 61000-3-2:2014 CEM Chargeur
EN 61000-3-3:2013 CEM Chargeur
EN 60335-1:2012+A11:2014 Directive Basse Tension Chargeur
EN 60335-2-29:2004+A2:2010 Directive Basse Tension Chargeur
EN 62233:2008 Directive Basse Tension Chargeur

Autres normes et specifications techniques appliquées:

EN 14619:2015 Scooter - Exigences de sécurité
EN 62133:2013

01.09.2017 Kusnacht

Wim Ouboter, PDG

Le service de garantie suivante peut etre attendu :

• Garantie de 2 ans sur les composants de la trottinette : Repose-pieds, ensemble avant complet et pédale de frein. Toutes les pieces d'usure, petites pièces et vis sont exclus de cette garantie.
• Un an de garantie sur la batterie ou 1000 cycles de charge complètes ( selon le premier qui survient). Nous garantissons une capacité restante de 60% de la capacité d'origine.

Portée des services de garantie

Sur la base de cette garantie, Micro s'engage sur les services suivants pendant les périodes de garantie respectives : à la discrétion de Micro, réparer ou replacer par des composants / parties équivalentes ou le remplacement peut varier par rapport à l'original en termes de modèle ou de couleur ; les services qui n'entrent pas sous la garantie et qui sont couverts par l'ensemble des compétences du revendeur, ainsi que le nettoyage des trottinettes livrées dans un état malpropre, seront facturés au taux horaire standard incluant tous les cours encourus pour les matérielaux et le transport.

• Tout service rendu sous garantie (réparation/remplacement) n'étend pas la garantie originelle.
  Toute réclamation autre que celles mentionnées ci-dessus ne s'applique pas.

TERMES ET CONDITIONS DE GARANTIE

La garantie ne couvre pas le dommage causé par ce qui suit :

• Dommage causé par la non recharge de la batterie quand c'est requis.

• Dommage causé par le stockage, recharge l'utilisation en dehors de la plage de températures spécifique.

• Utilisation inappropriée, application inappropriée ou opération inadéquate (ex. sauts).
• Modification inappropriée par une pierce partie (ex. En ouvrant le repose-pieds).
• Recharge inappropriée (ex. En chargeant avec un chargeur différent de celui fourni).
• En dépassant la vitesse maximalé de 40 km/h en descente.
• Des modifications techniques de la trottinette sans l'accord du fabricant.
• Consequente à la conversion/installation de parties non compatibles et non d'origines.
• Pièces d'usure comme des roulements à billes, paliers coulissants, boulons de palier et vis de paliers, etc.
  Non respect des intervalles d'entretien.
• Dommage causé par un ou plusieurs paramètres manquants ou incorrects ou des composants usagés.
• Consequences d'une chute.
• Tout dommage personnel ou matériel à des tiers résultat de l'utilisation de la trottinette.
• Dommage résultat d'agents de nettoyage inadéquats, d'ustensiles comme des nettoyeurs haute pression ou d'additifs utilisés.
• Dommages causés par une négligence de l'utilisateur conjointement avec la protection à l'eau (la trottinette électrique est résistance aux éclaboussures mais n'est pas étanche).

Clause de sauvegarde

Au cas où une disposition de cette garantie est ou devient invalide, ou contient une lacune qui doit être complée, cela n'affectora pas l'efficacité des autres dispositions. La disposition manquante ou invalide devra être remplaçaee avec une disposition qui se rapproche le plus possible de l'intention et du but de la disposition d'origine.

Droit applicable et juridiction

Dans le cas de tous différents résultats de cette garantie(également en ce qui concerne son existence ou sa validité), il est convenu que le lieu exclusif du procès doit être la Cour du Canton de Zurich. Ce contrat d'achat est soumis à la Loi Suisse avec l'exclusion des lois sur les contrats pour les Ventes Internationales de Marchandises (Convention des Nations Unies sur les Ventes).

EMICRO-PASS

Remplissez entièrement le emicro-pass et conservez le avec le reçu d'achat.

Propriétaire

Nom et prénom

Rue / N°

Code postal

Pays

Trottinette

Numéro de série

Modèle

Couleur

Taille de roue

Caracteristiques speciales

Date d'achat

Nom du vendeur

Adresse du vendeur

Prix d'achat

RELEVÉ DE SERVICES

Tout entretien de la trottinette électrique doit être enregistré dans le livre d'entretien. Notre trottinette électrique doit être vérifiée par un centre d'entretien agrée une fois par an ou tous les 500 kilomètres.

Type de commande	o Entretien annuel o Réparation
Date de réalisation
Réalisé par
Numéro de commande
Travaux réalisés
Effectué contre paiement
Date, signature, timbre

Type de commande	o Entretien annuel o Réparation
Date de réalisation
Réalisé par
Numéro de commande
Travaux réalisés
Effectué contre paiement
Date, signature,时限

Type de commande	o Entretien annuel o Réparation
Date de réalisation
Réalisé par
Numéro de commande
Travaux réalisés
Effectué contre paiement
Date, signature,时间和

Type de commande	o Entretien annuel o Réparation
Date de réalisation
Réalisé par
Numéro de commande
Travaux réalisés
Effectué contre paiement
Date, signature, timbre
