5007 PETROLE - Climatiseur INVERTER - Notice d'utilisation et mode d'emploi gratuit

Type de climatiseur	Inverter
Fonction	Climatisation et chauffage
Capacité de refroidissement	Non précisé
Capacité de chauffage	Non précisé
Consommation électrique	Non précisé
Niveau sonore	Non précisé
Type de gaz réfrigérant	Non précisé
Dimensions unité intérieure	Non précisé
Dimensions unité extérieure	Non précisé
Poids unité intérieure	Non précisé
Poids unité extérieure	Non précisé
Type de filtre	Non précisé
Contrôle	Non précisé
Installation	Murale
Mode économique	Oui
Fonction déshumidification	Oui
Garantie	Non précisé

FOIRE AUX QUESTIONS - 5007 PETROLE INVERTER

Quel type de carburant puis-je utiliser avec l'inverter 5007 pétrole ?

Vous devez utiliser du pétrole de qualité appropriée, comme du pétrole lampant ou du pétrole léger, pour assurer un fonctionnement optimal.

Comment démarrer l'inverter 5007 pétrole ?

Pour démarrer l'inverter, assurez-vous que le réservoir est rempli de carburant, puis tournez le bouton d'alimentation sur 'ON' et tirez sur la corde de démarrage jusqu'à ce que le moteur démarre.

Que faire si l'inverter ne démarre pas ?

Vérifiez que le réservoir de carburant est plein, que le filtre à carburant n'est pas obstrué et que la bougie d'allumage est en bon état. Si le problème persiste, consultez le manuel d'utilisation.

Comment entretenir l'inverter 5007 pétrole ?

Pour entretenir votre inverter, vérifiez régulièrement le niveau d'huile, nettoyez ou remplacez le filtre à air et assurez-vous que les connexions électriques sont sécurisées.

Est-il normal que l'inverter émette une fumée au démarrage ?

Oui, une légère fumée au démarrage peut être normale, surtout si le moteur est froid. Cependant, si la fumée persiste ou devient noire, vérifiez le carburant et l'entretien du moteur.

Quelle est la durée de fonctionnement de l'inverter 5007 pétrole ?

La durée de fonctionnement dépend de la charge et du niveau de carburant, mais en moyenne, l'inverter peut fonctionner entre 8 et 12 heures sur un réservoir plein.

Puis-je utiliser l'inverter à l'intérieur ?

Non, l'inverter 5007 pétrole doit être utilisé à l'extérieur dans un espace bien aéré pour éviter l'accumulation de gaz d'échappement nocifs.

Comment savoir si l'inverter est en surcharge ?

L'inverter est en surcharge si le voyant de surcharge s'allume ou si le moteur commence à surchauffer. Dans ce cas, réduisez la charge immédiatement.

Quelle est la garantie de l'inverter 5007 pétrole ?

La garantie standard de l'inverter 5007 pétrole est de 2 ans à partir de la date d'achat, couvrant les défauts de fabrication.

Où puis-je trouver des pièces de rechange pour l'inverter 5007 pétrole ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou de revendeurs agréés. Consultez le site web du fabricant pour plus d'informations.

MODE D'EMPLOI 5007 PETROLE INVERTER

Appuyez sur la touche ON/OFF. Le témoin ON clignote. Àpès préchauffage, pendant 90 à 120 secondes, l'appareil s'allume automatiquement.

ALLUMAGE BOOSTER 5 SEC (sauf type 1):

Appuyez sur la touche 5 SEC avant d'allumer l'appareil. Le témoin 5 SEC s'allume. Attendre 2 minutes avant d'appuyer sur ON/OFF. Quand le témoin 5 SEC est allumé, l'allumage commence en 5 secondes après avoir appuyé sur la touche ON/OFF. Pour annuler, appuyez encore sur la touche 5 SEC et vérifie que le témoin 5 SEC s'éteigne.

CONTRÔLE INVERTER DE LA TEMPERATURE :

En tenant compte du volume de la pièce à chauffer et de la durée de chauffe nécessaire, l'appareil chauffera automatiquement jusqu'à rechauffement des murs et du sol. Une fois que votre apparéil est allumé, vous pouvez programmer la température voulue. Pour ce faire, appuyez sur la touche TEMP ADJ et introduisez la température désirée.

MODE ECO (sauf type 1):

Appuyez sur la touche ECO. Le témoin lumineux ECO s'allume. Arrivé à la température souhaïée, l'appareil se coupe, il se rallumera automatiquement des que la température descendra. Pour annuler, appuyez à nouveau sur la touche ECO.

CHILD LOCK :

Cette fonction permet d'empêcher un enfant d'allumer l'appareil. Pressez le bouton CHILD LOCK 3 fois en 3 secondes lorsque l'appareil est étient. L'affichage digital montre "CL". Appuyez de nouveau 3 fois sur la touche CHILD LOCK pour annuler.

TIMER (mise en route différée sur 24h):

L'introduction de l'heure du TIMER se fait lorsque l'appareil est eteint. Appuyez sur la touche MODE (1 fois, pour 1'houre) et (2 fois, pour 1'houre du TIMER). Selectionnez avec les touches HR et MIN pour le reglage des heures et des minutes. Attendre 5 secondes. Pour valider la fonction TIMER, appuyez sur la touche ON/OFF puis sur la touche TIMER quand l'appareil est a 1'arrêt ou sur la touche TIMER en fonctionnement.

INTERMITTENCE - COMPTE A REBOURS :

Pour des raison de sécurité, votre apparéil s'éteindra automatiquement après quelques heures de fonctionnement, (voir SPECIFICATION INVERTER page 6).

COMMENT ETEINDRE L'APPAREIL :

Assurez-vous que la flamme soit visible. Appuyez sur la touche ON/OFF. Le témoin ON/OFF s'éteint. Le ventilateur continue à fonctionner pendant quelques minutes jusqu'à refroidissement de l'appareil.

RECAPITULATIF DES AVERTISSEMENTS

IMPORTANT - DANGER

• Chauffage d'appoint à fonctionnement intermittent
• Nous vous conseillons très fortement l'utilisation de la TOSAINE ou, pour encore moins d'odeurs, de la TOSAINE PLUS, seuls combustibles dont nous garantissons la parfaite adéquation avec votre apparéil. (p. 16)
  Assurez-vous que votre apparéil est étèint et qu'il n'y aït rien d'inflammable dans les environç de l' apparéil. (p. 18)
• Exception faite des cas d'urgence, ne tentez jamais d'éteindre les flammes en tapant sur l'appareil ou en retardant la prise. (p. 23)
• Notre apparéil est équipé de multiples sécurités dont une sécurité atmosphérique AIR SENSOR® base sur la température de la piece chauffée. Veillez à une bonne aération de celle-ci. (p. 23)
• Toute intervention ou modification du système de sécurité est interdite. Outre l'annulation de votre garantie celle-ci risquerait d'entrainer une déficience du système aux dépens de votre sécurité. (p. 24)
• Cet apparéil de chauffage ne peut jamais être utilisé dans des locaux et pièces étanches tels que : caravanes, cabines de vehicules etc. (p. 24)
• Utilisez votre apparéil dans une piece suffisamment ventilée et exempt de vapeurs inflammables. (p. 25)
• Chaque piece où l'appareil est utilisé, doit être munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm2 pour chaque orifice). (p. 25)
• N'utilisez pas votre foyer dans une piece sous-dimensionnée. (p. 25)
• Maintenez toujours une distance de sécurité d'un mètre minimum entre l'appareil et tout objet étranger. (p. 25)
• N'utilisez pas votre apparéil dans des pièces situées en dessous du niveau du sol. (p. 25)
• Dès qu'un des systèmes de sécurité s'enclenché, aéréz toujours la piece, vérifie les causes de l'extinction et éliminez-les avant de rallumer l'appareil. (p. 26)
• Si le cable d'alimentation de cet apparéil est endommagé, il ne doit être remplace que par un atelier reconnu par le fabricant (ou le distributeur) car des outils spéciaux sont nécessaires. (p. 26)
• Ne démontré jamais des parties électriques et ne les remplacez jamais avec des pièces non-standardis. (p. 31)
• Utilisé uniquement les pieces consommables d'origine disponibles chez votre distributeur local telles que les piles, ... (p. 31)

Nous vous remercions pour votrechoix et la confiance que vous temoignez en notre marque. Avant d'utiliser votre apparéil, nous vous prions de lire attentivement le présent manuel. Le respect scrupULEux des instructions vous permettra en effet d'utiliser votre apparéil pendant de longues années et d'éviter tout problème ou accident. N'hésitez pas à conserver ce mode d'emploi: il pourrait vous être utile par la suite.

TABLE DES MATIERES

Fiche NF 5

Specification 6

1. Précautions speciales.. 7
2. Choix de l'emplacement 10
3. Nomenclature 11
4. Noms et fonctions des touches du tableau de bord 12

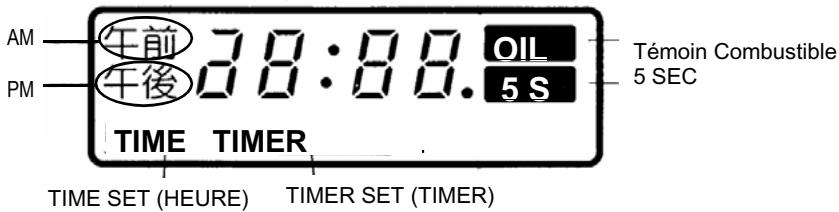

5. Exemples d'affichage sur le tableau de contrôle 15
6. Avant d'utiliser votre apparéil 16

1) Installation de votre apparéil 16
2) Combustible à utiliser. 16
3) Alimentation de combustible liquide pour apparéil mobile de chauffage .... 18
4) Vérification avant la mise en opération 19

1. Comment faire fonctionner votre apparéil 19

1) Préparation en vue de l'allumage et points de contrôle 19
2) Allumage 20
3) Allumage 5 sec. 20
4) Hauteur de la flamme 21
5) Contrôle de la températe 21
6) Mode Eco 21
7) Verrouillage enfant 22
8) Comment utiliser le timer 22
9) Comment eteindre l'appareil 23
10) Compte à rebours 23

1. Systèmes de sécurité 24

2. Service après-venture 26
   10.Pannes: description et solutions 27

3. Tableau de reférence des différentes causes de problèmes et leurs solutions....28
4. Rangement 29
5. Entretien courant 30
6. Vérifications périodiques 31
7. Remplacement des pieces 31

Note d'information 32

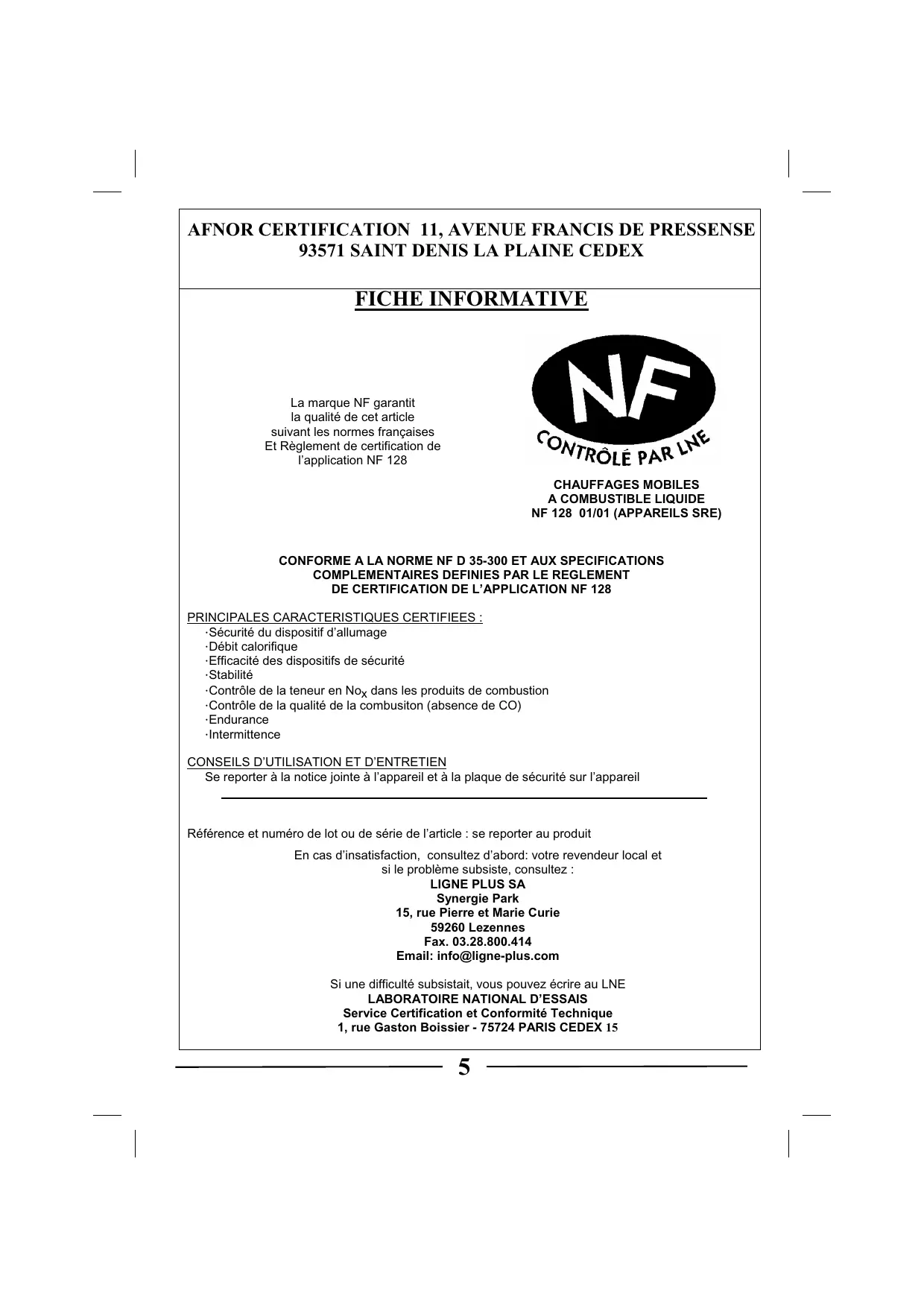

AFNOR CERTIFICATION 11, AVENUE FRANCIS DE PRESSENSE

93571 SAINT DENIS LA PLAINE CEDEX

FICHE INFORMATIVE

La marque NF garantit

la qualité de cet article

suivant les normes françaises

Et Reglement de certification de

l'application NF 128

ONTROLE PAR LINE

CHAUFFAGES MOBILES

A COMBUSTIBLE LIQUIDE

NF 128 01/01 (APPAREILS SRE)

CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS

COMPLEMENTAIRES DEFINIES PAR LE REGLEMENT

DE CERTIFICATION DE L'APPLICATION NF 128

PRINCIPALES CHARACTERISTIQUES CERTIFIEES :

• Sécurité du dispositif d'allumage
  -Débit calorifique
• Efficacité des dispositifs de sécurité
  -Stabilité
• Contrôle de la teneur en No_X dans les produits de combustion
• Contrôle de la qualité de la combustiton (absence de CO)
  Endurance
  -Intermittence

CONSEILS D'UTILISATION ET D'ENTRETIEN

Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil

Référence et numéro de lot ou de série de l'article : se reporter au produit

En cas d'insatisfaction, consultez d'abord: votre revendeur local et

si le problème subsiste, consultez :

LIGNE PLUS SA

Synergie Park

15, rue Pierre et Marie Curie

59260 Lezennes

Fax. [phone]

Email: [e-mail]

Si une difficulté subsistait, vous pouvez écrire au LNE

LABORATOIRE NATIONAL D'ESSAIS

Service Certification et Conformité Technique

1, rue Gaston Boissier - 75724 PARIS CEDEX 15

SPECIFICATIONS INVERTER

MODELE	3007	5005	5007	6007
TYPE	1	2	2	3
Type de brûleur	Gazéification à injection directe
Allumage	Électronique à haut voltage
Combustible	Combustible liquide pour apparciels mobiles de chauffage
Consommation MAX	250	267	267	333
combustible Moyenne en (g/h)	158	167	167	200
	MIN	67	67	67
Consommation MAX	0,31	0,33	0,33	0,42
combustible Moyenne en (L/h)	0,20	0,21	0,21	0,25
	MIN	0,08	0,08	0,08
Débit calorifique MAX ou puissance Moyenne en (Watt)	3000	3200	3200	4000
	MIN	1900	2000	2400
	800	800	800	800
Capacité du réservoir de combustible (L)	5	5	5	5
Autonomie (Jours) MIN - MAX	0,7 -2,6	0,6 -2,6	0,6 -2,6	0,5 -2,6
Compte à rebours (H)	59	59	59	59
Volume indicatif chauffé en m³ MAX	120	128	128	160
Dimensions net de l'appareil en cm	45X40X31	45X40X31	45X40X31	45X43X31
Poids net en Kg	9,5	9,5	9,6	10
Alimentation secteur	230V AC Mono phase, 50HZ
Consommation électrique	22 W	22 W	22 W	22 W
Ne convient pas pour des pieces inférieure à, en m3 (m2 avec 2,45m de plafond)	48 m3 (20 m2)	50 m3 (21 m2)	50 m3 (21 m2)	62 m3 (25 m2)
Systèmes de sécurité	Système de sécurité et d'extinction automatique, système de prévention de la surchauffe, système de sécurité de l'allumage, système de surveillance automatique des flammes, système de protection en cas de coupure de courant, système de prévention contre une mauvaise combustion.
Surveillance de la qualité de la ventilation (renouvellement d'air) Mesure du taux de CO2 :	DIRECT	INDIRECT	DIRECT	DIRECT

Sous réserve de modifications des données techniques émanant du LNE.

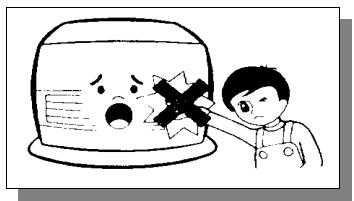

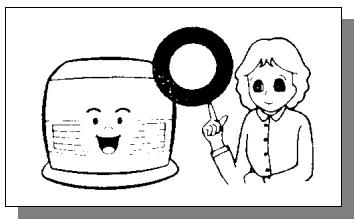

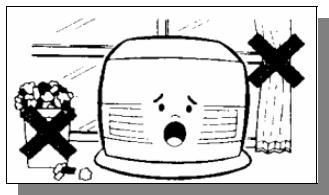

1. PRECAUTIONS SPECIALES

Des précautions spéciales doivent être prises lors de l'utilisation de votre apparéil de chauffage électronique au combustible liquide.

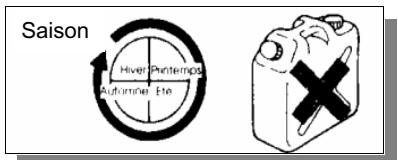

Utilisez toujours du combustible liquide pour apparéil mobile de chauffage. N'utilisez jamais aucun combustible hautement volatile comme de l'essence, par exemple. L'emploi de combustible non conforme risque de provoquer un incendie.

Evitez deCHOISIR un emplacement situé à proximite de tentures,etc.

Evitez un endroit poussiéaux.

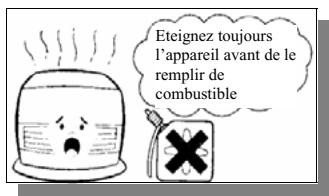

Eteignez toujours l'appareil avant de le replir de combustible liquide pour apparéil mobile de chauffage.

Nettoyez soigneusement toutes les gouttes de combustible liquide pour apparéil mobile de chauffage. Ne replisssez pas votre apparéil de combustible liquide pour apparéil mobile de chauffage dans la piece pour éviter toute incendie.

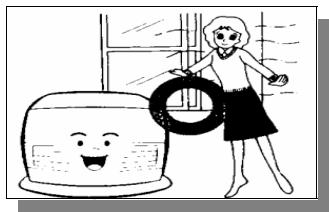

Lorsque vous utilisez l'appareil, arez la piece au moins une à deux fois par heures et durant une à deux minutes à chaque fois. N'utilisez jamais l'appareil sans aérer convenablement la piece dans laquelle il se trouve. Une oxygénation insuffisante peut être à l'origine d'une mauvaise combustion et creer des émanations de monoxyde de carbone hautement toxiques.

Veiliez à ce que la grille d'arrivée et de sortie de l'air ne soit jamais obstruée ni par du papier ni par un tissu quelconque, ni par de la poussière.

Lorsque vous allez vous coucher ou que vous quittez la piece, assurez-vous que l'appareil soit bien eteint ou en programmation TIMER et que les flammes aient disparu.

En cas d'urgence ou de mauvaise combustion, éteignez immédiatement l'appareil afin de supprimer les flumes.

Veillez à l'installation correcte de la prise de courant et destinez-la à cet apparéil uniquement.

Placez votre poèle sur une surface plane. Evitez les endroits sujets aux vibrations. Ne transportez jamais votre apparéil (dans un voiture, etc.) lorsque le réservoir fixe ou/et le réservoir amovible contient du combustible liquide pour apparéil mobile de chauffage.

Evitez les emplacements directement exposés à la lumière du soleil. Evitez les endroits humides.

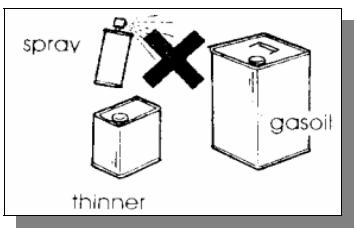

Ne placez jamais ni spray, ni liquide volatile ou inflammable, ni aucun combustible tels que l'essence, le petrole, le gasoil, le disolvant ou toute autre matière combustible à proximé de l'appareil.

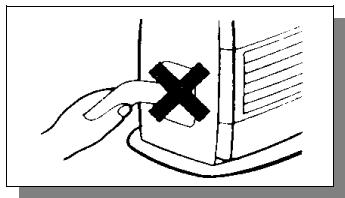

Ne touchez jamais la sortie d'air chaud lorsque l'appareil fonctionne ou immédiatement après qu'il ait été étant. (Les enfants doivent en être avertis ou doivent être surveillés). Si l'appareil est destiné à être utilisé dans une piece où se trouve un enfant, une personne âgée ou une personne handicapée, unadulte doit surveiller ces personnes.

Entretenez régulierement votre apparéil.

Ne suspendezaucun vêtementàproximite de l'appareilafin de ne pas obstruer les arrivées et les sorties d'air.L'air chaud pourrait être refoulé et provoquer un mauvais fonctionnement des systèmes et du panneau de contrôle.

Faites en sorte de ne jamais obstruer le système de ventilation de l'air chaud, que ce soit avec du papier ou des vêtements.

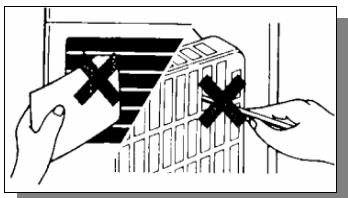

Ne mettez jamais vos doigs ni aucun objet dans l'arrivée d'air.

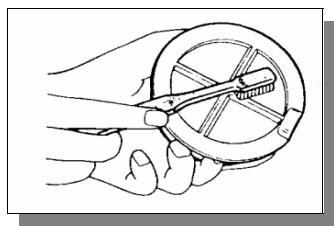

Lorsque vous procédez au nettoyage du filtré à air, n'aspirez jamais directement l'arrivée d'air.

Ne réutilisez pas une piece défectueuse ou casset.

Toute réparation doit être faite par un réparateur/agréé.

Consultez votre distributeur local.

• Evitez d'utiliser pres de l'appareil des sprays, aerosols, laques, peintures ou perfums ou autres produits contenant du silicone. Le silicone pourrait cause une mauvaise combustion et mettrait en erreur votre apparéil.

• Enlever la fiche de la prise si vous n'utilise pas l'appareil pour une longue période. De la poussière sur la fiche peut déteriorer l'isolant et peut causeur un court circuit, une surchauffe ou un incendie. Nettoyer la prise régulièrement.

• Evitez d'être tout proche de la sortie d'air chaud. Cela peut cause une brûlure légère ou de la déshydration.

• Tenez la fiche pour tirer la prise. En tirant par le cordon, vous pourriez les sectionner ce qui causerait un choc électrique ou un incendie dû à un court circuit.

2. CHOIX DE L'EMPLACEMENT

Choisissez soigneusement l'emplacement de votre apparéil afin d'en retarder le meilleur rendement.

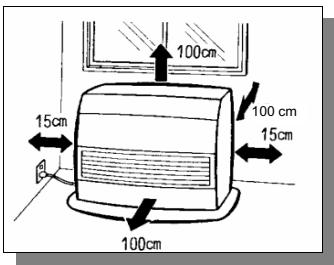

PRECAUTIONS A PRENDRE

• Veiliez à ne disposer ni objet ni matériel inflammables à proximate de l'appareil et respectez à cet effet les distances indiquées sur l'illustration suivante. Aucune tentative ne sera place à proximate de l'appareil. De même, il convient de respecter une certaine distance entre l'appareil et le mur. Dans le cas contraire, l'appareil risque de surchauffer et de déclencher son système de sécurité et d'extinction automatique.
• Placez l'appareil sur une surface plane et à même le sol ou sur chariot disponible chez votre revendeur.
• Ne le placez jamais sur ou sous une étagère instable.
• Ne l'utilisez jamais dans un endroit où des gaz inflammables peuvent être générés ou accumulés.
• Veillez à ne l'utiliser que dans des endroits correctement ventilés.

NE CHOISISSEZ PAS :

• Un emplacement dans une piece fort fréquentée ou un emplacement exposé aux courants d'air.
• Un emplacement clos, tel qu'une cheminée par exemple.
• Un emplacement où vous appeareil sera directement exposé à la lumière du soleil ou un endroit fort poussiêreux, ou encore, un endroit où la température a tendance à augmenter rapidement.
• Un emplacement situé à plus de mille mètres au-dessus du niveau de la mer.
• Un emplacement dans une pierce ou l'on utilise également des gaz ou des produits chimiques, tels qu'un salon de beauté, un salon de coiffure, une usine chimique ou un salon lavoir.

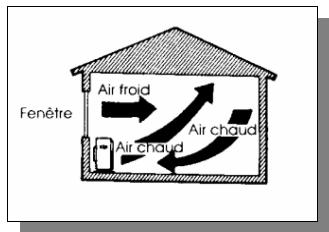

EFFICACITE OPTIMALE

• Un emplacement, pres d'un mur ou en-dessous d'une fenêtre, où l'appareil est directement en contact avec l'air extérieur est un bon choix.
• Il ne peut y avoiraucun obstacle qui pourrait limiter la circulation de l'air devant l'appareil.

Autrement, la température de la pierce serait inconstante et l'appareil pourrait surchauffer. Essayez d'avoir le maximum d'espace libre devant l'appareil.

3. NOMENCLATURE

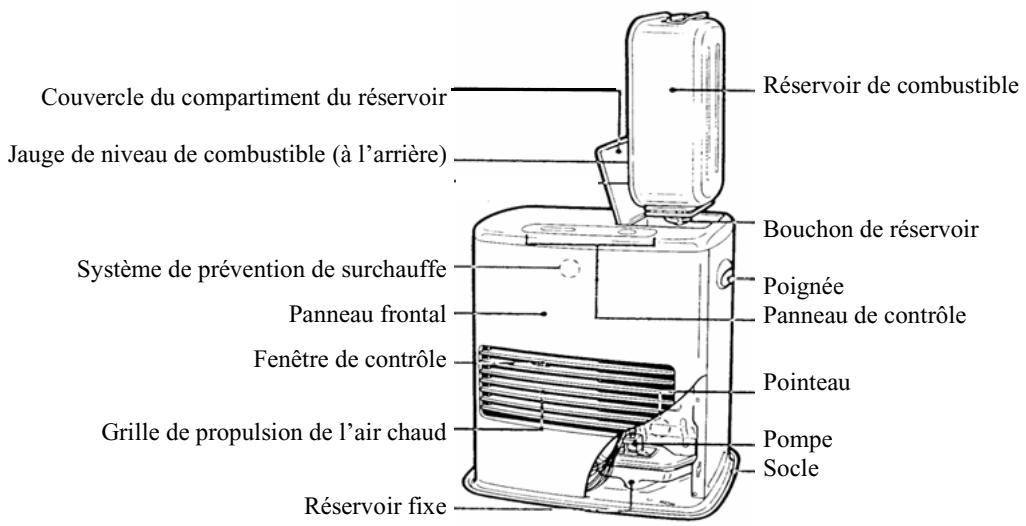

PARTIE FRONTALE

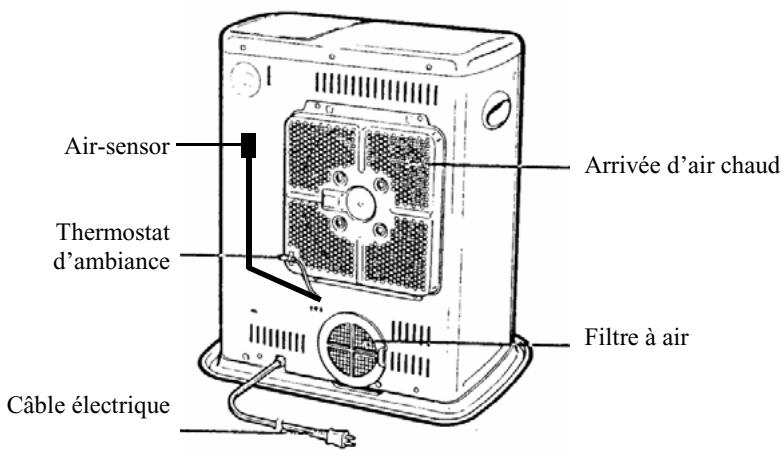

PARTIE ARRIERE

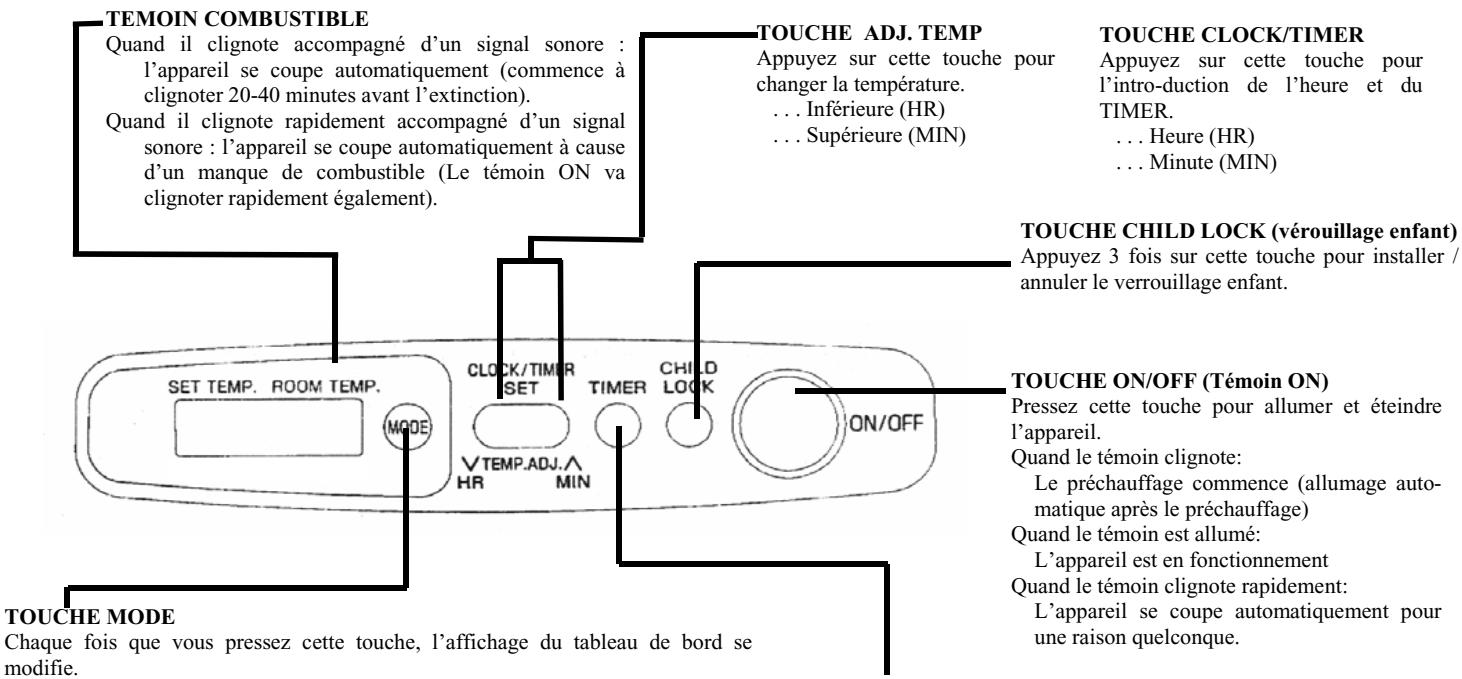

4. NOMS ET FONCTIONS DES TOUCHES DU TABLEAU DE BORD

INVERTER 3007

Appareil en fonctionnement:

Affichage température => Mode d'introduction => Mode d'introduction de l'heure du Timer

Appareil eteint:

Le tableau de bord affiche l'heure ou 4 tirets si l'heure n'est pas reglee.

TOUCHE TIMER (TEMOIN LUMINEUX)

Appuyez sur ce bouton pourmettre le timer en operation après avoir appuyé sur ON/OFF ou apparéil en fonctionnement

Quand leté moin s'allume: le timer fonctionne

INVERTER 6007 ET 5005

TEMoin COMBUSTIBLE

Quand il clignote arrivagé d'un signal sonore : l'appareil se coupe automatiquement (commence à clignoter 20-40 minutes avant l'extinction).

Quand il clignote rapidement accompagné d'un signal sonore : l'appareil se coupe automatiquement à cause d'un manque de combustible (Le témoin ON va clignoter rapidement également).

TOUCHE CLOCK/ TIMER

Appuyez sur cette touche pour l'introduction de l'heure et du TIMER.

...Heure (HR)

...Minute (MIN)

TOUCHE ADJ. TEMP

Appuyez sur cette touche pour changer la température.

..Inférieure (HR)

..Supérieure (MIN)

TEMoin LUMINEUX 5 SEC

L'allumage en 5 secondes est possible si ce témoin est allumé.

TOUCHEMODE

Chaque fais que vous pressez cette touche, l'affichage du tableau de bord se modifie.

Appareil en fonctionnement:

Affichage Mode d'introduction Mode d'introduction Mode affichage

Température de l'heure du Timer compte à rebours

Appareil éteint:

Le tableau de bord affiche l'houre ou 4 tirets si l'hourne n'est pas reglee.

TOUCHE TIMER (TEMOIN LUMINEUX)

Appuyez sur ce bouton pourmettre le timer en operation après avoir appuyé sur ON/OFF ou apparéil en fonctionnement

Quand leté moin s'allume:

le timer fonctionne.

TOUCHE ECO

Appuyez sur cette touche pour installer/annuler le mode "ECO"

TOUCHE ON/OFF (Témoin ON)

Pressez cette touche pour allumer et eteindre l'appareil.

Quand letémoin clignote:

Le préchauffage commence (allumage automatique après le préchauffage)

Quand le témoin est allumé:

L'appareil est en fonctionnement

Quand letémoin clignote rapidement:

L'appareil se coupe automatiquement pour une raison quelconque.

INVERTER 5007

5. EXAMPLES D'AFFICHAGES SUR LE TABLEAU DE CONTROLE

SETTEMP.ROOMTEMP

SETTEMP. ROOMTEMP

Affichage de la température :

A gauche : la température introduite (22^)

A droite : la température ambiente (18^)

Mode introduction Clock/Time (Horloge/Heure)

Heure introduite:8:30am

AM

Mode introduction du Timer

Timer introduit pour 6:30 am

Affichage initial avant le réglage de l'heure ou après avoir brancher la prise d'alimentation secteur

SETTEMP. ROOMTEMP

Affichage OFF

Le compte à rebours est terminé, l'appareil s'est arrêté en fonction d'interrmittence.

SETTEMP. ROOMTEMP

Affichage CL

Le verrouillage enfant est installé. L'appareil ne peut pas fonctionner

SETTEMP. ROOMTEMP

Affichage E9

Le système d'extinction automatique a ete activé (en cas de chocol ou de chute de l'appareil).

Vérifiez votre apparéil et rallumez le.

Compté à rebours

Il reste 17 heures avant extinction de votre apparéil

Affichage CO2

L'analyseur de CO2 a detecté une teneur anormalement élevé, il faut aérer la piece avant de rallumer l'appareil.

6. AVANT D'UTILISER VOTRE APPAREIL

1) Installation de votre apparéil

Enlevez votre apparéil de son emballage et retirez tout matériel de calage.

Enlevez le réservoir à combustible de l'appareil.

2) Combustible liquide pour appareil mobile de chauffage à utiliser

Votre apparéil électronique INVERTER est à la pointe de la technologie et nécessite, pour son bon fonctionnement, l'utilisation d'un combustible liquide performant.

Une viscosité ou un point éclair trop importants de votre combustible entrainerait une mise en sécurité de votre apparéil avec, comme conséquence, un encrassement de certaines pieces internes. Un entretien (hors garantie) de votre apparéil serait alors nécessaire.

Nos you conseillons très fortement l'utilisation de la Tosaineou, pour encore moins d'odeurs, de la Tosaine·plus seuls combustibles dont nous garantissons la parfaite adéquation avec votre apparéil. Réclamez-la chez vous revendeur.

Sachez que plus de 95% des problèmes de fonctionnement découlent de l'utilisation d'un mauvais combustible liquide pour apparéil mobile de chauffage. Ce type de panne n'est pas couvert par la garantie.

N'utilisez que du combustible liquide pour apparéil de chauffage mobile de première qualité et totalement exempt d'impureté (max. 1 % de teneur en aromatiques et point éclair supérieur à 61^ ), conforme aux arrêtés du 08/01/98 et du 18/07/2002 ainsi qu'aux réglementations territoriales en vigueur.

N'utilisez jamais du combustible liquide pour apparéil mobile de chauffage contaminé, traité chimiquement, contenant de l'eau ou de l'essence.

En cas de replissage à la pompe d'une station service ou d'un revendeur, veillez à la stricte propreté de votre bidon qui devra être totalement exempt de tout autre liquide (eau, diesel, essence, etc.) ou impureté. Réservez un bidon de qualité uniquement pour cet usage.

COMMENT DISTRUER DU COMBUSTIBLE LIQUIDE POUR APPAREIL MOBILE DE CHAUFFAGE ET DE L'ESSENCE?

Trempez un doigt dans le liquide et soufflez sur votre doigt.

Combustible liquide pour apparéil mobile de chauffage: reste mouillé

Essence: sèche directement

STOCKAGE DU COMBUSTIBLE LIQUIDE POUR APPAREIL MOBILE DE CHAUFFAGE.

Entreposez将自己的 combustible liquide pour apparemil mobile de chauffage à l'abri du soleil ou d'une source de chaleur. Du combustible liquide pour apparemil mobile de chauffage stocké trop longtemps perd de sa pureté et donc de son efficacité.

Remplissage du combustible liquide pour apparéil mobile de chauffage

Réservoir enlevé, votre apparéil peut encore fonctionner longtemps.

Le replissage de votre apparéil doit se faire :

• soit l'appareil est à l'arrêt;
• soit dans un autre local que celui où est installé le chauffage.

Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir, rechargez en dehors de toute source de chaleur ou de feu.

Qu'est-ce que du combustible liquide pour apparéil mobile de chauffage de qualité inférieur ou non raffiné?

• Le combustible liquide pour apparéil mobile de chauffage en stock depuis la saison de chauffe passée.

• Le combustible liquide pour apparéil * mobile de chauffage gardé dans un bidon qui n'a pas été fermé durant un certain temps ou si le bidon n'est pas foncé.

Le combustible liquide pour apparéil mobile de chauffage qui a été exposé au soleil durant un certain temps ou à une haute humidité.

Le combustible liquide pour apparéil mobile de chauffage mélangé même avec un tout petit d'eau, avec de la poussière ou un autre type de combustible différent du combustible liquide pour apparéil mobile de chauffage.

• Le combustible liquide pour apparéil mobile de chauffage dont la qualité est devenue très mauvaise, a une couleur jaune et une odeur acide.
• Utilisez votre combustible liquide pour apparéil mobile de chauffage endeans la salle.

QUE SE PASSE-T-IL QUAND VOUS UTILISEZ DU COMBUSTIBLE LIQUIDE POUR APPAREIL MOBILE DE CHAUFFAGE DE QUALITE INFERIEURE?

• Cela goudronne le pot évaporateur. L'allumage et l'extinction deviennent difficiles.
• Cela peut cause une combustion anormale et couper l'appareil en cours de fonctionnement.

QUE FAIRE SI VOUS UTILISEZ, PAR INADVERTANCE, DU COMBUSTIBLE LIQUIDE POUR APPAREIL MOBILE DE CHAUFFAGE DE QUALITE INFERIEURE?

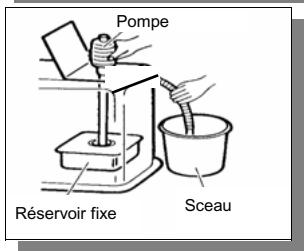

• Pompez le combustible du réservoir amovible et du réservoir fixe et nettoyez les 2 à 3 fois avec du bon combustible liquide pur pour appareil mobile de chauffage.

Note: Les réparations de problèmes dus à un combustible impur ou mauvais seront toujours à charge du client même si l'appareil est sous garantie.

3) L'alimentation du combustible liquide pour apparéil mobile de chauffage

Procedure de replissage du combustible liquide pour apparéil mobile de chauffage.

Assurez-vous que votre apparéil est étée int et qu'il n'y ait rien d'inflammable dans les environ de l' apparéil

1. Enlevez le réservoir de l'appareil.

Ne pas laisser tomber le réservoir amovible.

Dévissez le bouchon dans le sens contraire des aiguilles d'une montre.

1. Remplissez votre réservoir avec du combustible liquide pour apparéil mobile de chauffage. Versez le combustible liquide pour apparéil mobile de chauffage avec une pompe en observant la jauge de niveau de combustible. Arrêtez le remplissage quand le combustible liquide pour apparéil mobile de chauffage atteint la moitié de la jauge.

2. Ne déformerEZ pas le bouchon. Cela peut entraîner des fuites de combustible liquide pour apparéil mobile de chauffage.

3. Revissez le bouchon.

Remettez le réservoir dans l'appareil (le bouchon se place vers le bas).

Attention: Tournez le réservoir à l'envers (bouchon vers le bas) et assurez-vous qu'il n'y ait pas de fuite de combustible liquide pour apparéil de chauffage mobile avant de le replacer dans l' apparéil.

Niveau correct de combustible liquide pour apparéil de chauffage mobile

Note:

• Si vous replisssez le réservoir dans un endroit froid et que le volume de combustible liquide pour apparéil mobile de chauffage est moins que la moitié, ouvrez le bouchon du réservoir pendant un moment jusqu'à ce que la température du combustible liquide pour apparéil mobile de chauffage devienne plus proche de la température de la pierce.
• Faites attention de ne pas renverser du combustible liquide pour apparéil mobile de chauffage sur l'alarme air sensor.

Si l'appareil manque de combustible, le témoin combustible clignote et l'alarme du réservoir fixe se déclenchera pour vous prévenir. Si l'appareil fonctionne encore après, (pendant +/- 20-40 minutes) l'appareil régulera et se coupera automatiquement et vous en informera par une alarme sonore et un clignotement rapide du témoin combustible et du témoin ON.

Note : ÀpRES extinction automatique, remplissez votre réservoir avant réemploi

4) Vérification avant la mise en opération

1. Assurez-vous qu'il n'y ait pas de fuite de combustible liquide pour apparéil de chauffage mobile autour de l' apparéil.

Si vous Voyez uneuite, enlevez le réservoir amovible de l'appareil et consultez votre revendeur avant toute nouvelle utilisation de leur apparéil.

1. Tension: Il convient de s'assurer que la fiche est correctement place dans la prise et d'utiliser une prise murale adequate - monophase 230 volts 50Hz

7. COMMENT FAIRE FONCTIONNER VOTRE APPAREIL

1) Préparation en vue de l'allumage et points de contrôle

• Mise à niveau:

Lorsque l'appareil est correctement mis à niveau, le système de sécurité et d'extinction automatique est directement opérationnel.

Le fait que l'appareil ne soit pas correctement mis à niveau entraîne une mauvaise combustion et l' apparition de flammes haute ou rouges. De même, le système de sécurité et d'extinction automatique n'est pas opérationnel.

2) Allumage

Appuyez sur la touche ON/OFF.

Le témoin ON clignote.

Après préchauffage, l'appareil s'allume automatiquement.

Le témoin ON s'allume.

• Un bruit de décharge à l'allumage n'est pas anormal.
• Le temps de préchauffage avant l'allumage est d'environ 2 minutes, cela dépend de la température de la piece. (2 à 3 minutes si la température de la piece est en-dessous de 5^ C).
• Une fumée blanche et une odeur à l'allumage et à l'extinction n'a rien d'anormal (quand la température de la piece est basse, la vapeur du gaz de combustion est blanche).

Attention: ÀpRES allumage, votre apparéil fonctionnera pendant 3 à 4 minutes à plein régime. La régulation thermostatique commencerera après ce délié.

3) Allumage 5 sec (sauf type 1)

Appuyez sur la touche 5 SEC avant d'allumer l'appareil.

Le témoin 5 SEC s'allume.

Attendre 2 minutes avant d'appuyer sur ON/OFF.

Quand le témoin 5 SEC est allumé, l'allumage commence en 5 secondes après avoir appuyé sur la touche ON/OFF.

Pour annuler, appuyez à nouveau sur la touche 5 SEC et assurez-vous que le témoin 5 SEC s'éteint.

• Pour obtenir l'allumage 5 secondes, le témoin 5 SEC doit être allumé au moins depuis 2 minutes.
• L'allumage 5 secondes s'annule automatiquement après 12 heures.
• Quand le témoin 5 SEC est allumé alors que l'appareil est étant, l'appareil consomme environ 100 W.
• Quand le témoin 5 SEC est allumé alors que l'appareil est étéint, l'arrivée d'air chaud s'échauffe légèrement.
• L'allumage 5 secondes s'annule automatiquement quand le timer est programmé.

Qu'est-ce-que I'allumage 5 secondes?

L'allumage 5 secondes est une fonction pour diminuer le temps d'allumage en préchauffant en permanence l'appareil avant l'allumage.

Interruption ou première utilisation en début de saison:

• ÀpRES avoir placé le réservoir dans son compartment, attendez 4 à 5 minutes avant d'allumer l'appareil.
• Il est possible qu'un peu de fumée ou qu'une légère odeur se dégage lors de l'allumage ou que la flamme devienne temporairement plus large, et ce, du au fait que les vernis ou la peinture utilisés chauffent ou qu'il y a de l'air mixé dans le tuyau d'alimentation. Cette situation n'est en rien anormale et il vous suffit d'aérer la piece un instant.
• Il se peut que l'appareil ne s'enclenché pas dés le premier allumage, et ce, du fait de la présence d'air dans le système de combustion. La procédure d'allumage doit alors être repétée une ou deux fois.
• Il arrive que le temps de préchauffage soit plus long.

4) Hauteur de la flamme

Lorsque l'appareil est allumé, vérifie la hauteur de la flamme au travers de la fenêtre de contrôle. Si la hauteur de la flamme est anormale, consultez votre revendeur.

Flamme normale:

Flamme bleue claire avec un peu de jaune.

Flamme anormale 1:

Si les flammes ont une couleur bleue foncede et ont tendance à pouvoir s'eteindre, il s'agit d'une mauvaise combustion, contactez votre revendeur.

Flamme anormale 2:

Si les flammes sont jaunes et se propagent tout autour du brûleur, il s'agit d'une mauvaise combustion, contactez votre revendeur.

5) Contrôle de la températe

Contrôle INVERTER de la température

En tenant compte du volume de la pierce à chauffer et de la durée de chauffe nécessaire, l'appareil chauffera automatiquement jusqu'au réchauffement des murs et du sol.

Une fois que votre apparéil est allumé, vous pouvez programmer la température voulue. Pour ce faire, appuyez sur la touche TEMP ADJ et introduisez la température désirée.

• Le thermostat INVERTER contrôle automatiquement la chaleur en fonction de la température programmée.
• Comme le thermostat INVERTER peroit la température autour de l'appareil, il se peut qu'il y ait une légère différence entre la température perché par le thermostat et la température visible sur un thermomètre placé dans la pierce.
• Le thermostat INVERTER ne fonctionne pas si l'appareil est exposé directement au soleil, à des apparêils électriques dégageant de la chaleur ou pendant les 20 premières minutes après chaque allumage.

6) Mode "ECO" (sauf type 1)

Appuyez sur la touche ECO.

Le témoin lumineux ECO s'allume.

Pour annuler, appuyez à nouveau sur la touche ECO.

Note: ce mode est inactif pendant les 3 à 4 premières minutes après chaque allumage.

Qu'est-ce-que la fonction ECO ?

Thermostat de coupure, quand la température ambiente est plus élevé de 3^ que la température de consigne introduite, l'appareil se coupe automatiquement.

Quand la température ambiente descend en dessous de la température de consigne introduite, l'appareil se remet en marche automatiquement pour atteindre la température demandée.

Utilisez le mode ECO pour les jours de léger froid ou dans une piece déjà relativement chaude.

Notes: * Le tímoin lumineux ECO est allumé pendant que l'appareil est étant.

• Une fois que le mode ECO est programmé, ce mode est enregistré

7) Verrouillage de sécurité pour infant "CHILD LOCK"

Qu'est-ce-que le CHILD LOCK ?

C'est une fonction qui permet d'empêcher à un enfant d'allumer l'appareil.

• Pressez le bouton CHILD LOCK 3 fais en 3 secondes lorsque l'appareil est eteint.

• Le verrouillage enfant est installé et l'affichage digital montre « CL ».

• L'appareil ne peut pas fonctionner si le CHILD LOCK est enclenché.

Si le bouton ON/OFF est enforcé, une alarme résonne et « CL » clignote sur le tableau d'affichage pour signaler que le CHILD LOCK est enclenché.

• Utiliser l'allumage 5 secondes et le CHILD LOCK en même temps est impossible.

• Pour annuler le CHILD LOCK, appuyez sur la touche CHILD LOCK 3 fois de la même manière.

8) Comment utiliser le TIMER (programmateur d'allumage)?

Comment introduire l'heure ?

• L'introduction de l'heure se fait lorsque l'appareil est étêt.
• Ouvrez la fonction "programmation" de l'heure.
• Appuyez (1 fois) sur la touche MODE, l'instruction TIME apparaît en bas de l'afficheur.

• Introduisez l'heure en appuyant sur les touches CLOCK SET (HR pour les heures et MIN pour les minutes). Les chiffres changent rapidement tant que le (s) bouton(s) reste(nt) enforcé(s).

• L'heure inscrite d'origine est 12:00 pm.

• Soyez attentifs de ne pas confondre AM (avant midi) et PM (après-midi).
• Les chiffres digitaux reviendron à l'affichage original s'il n'y a pas d'opération pendant 5 secondes.

Comment installer l'heure désirée du TIMER ?

L'introduction de l'heure du TIMER se fait lorsque l'appareil est eteint.

• Appuyez (2 fois) sur la touche MODE, l'instruction TIMER apparaît en bas de l'afficheur.

• Programmez le TIMER de la même manière que pour programmerper l'heure.

• L'heure du timer est enregistrée une fois qu'elle est introduite.

• L'heure d'origine du timer est régée à 6:00 am.
• Les chiffres digitaux reviendront à l'affichage de départ s'il n'y a pas d'opération pendant 5 secondes.

Comment faire fonctionner le TIMER?

• Pressez la touche (TIMER lorsque l'appareil est allumé) ou (ON/OFF + TIMER si l'appareil est étant).
• Le témoin lumineux TIMER est allumé et l'affichage digital change. L'appareil se mettra en marche automatiquement à l'heure programmée
• Appuyez sur la touche ON/OFF pour annuler la fonction TIMER.

Note : Quand la température de la piece est relativement BASSE, l'appareil s'enclenche 5 à 15 minutes avant l'heure demandée.

Attention : Aérez la piece régulièrement.

• Pour vérifier l'heure du timer, appuyez (2 fois) sur la touche MODE. ÀpRES 5 secondes, l'affichage change.
• Dans les cas où le TIMER n'est pas programmé ou si la prise est débranchée ou le courant est coupé, le timer ne fonctionnera plus.

Dans ces cas, programmez à nouveau l'heure et l'heure TIMER.

9) Comment éteindre l'appareil ?

Assurez-vous que la flamme soit visible.

Appuyez sur la touche ON/OFF.Le tímein ON/OFF s'esteint.

Le ventilateur continue à fonctionner jusqu'au refroidissement de l'appareil

Note : N'eteignez pas l'appareil en enlevant uniquement la prise, excepté en cas d'extrème urgence.

Le signal sonore de l'allumage peut etre plus fort si vous rallumez l'appareil directement après I'avoir eteint.

Allumer et eñeindre l'appareil plusieurs fois successivement peut cause des odeurs.

10) Compte à rebours - Fonction d'interrmittence?

Pour des raisons de sécurité, votre apparéil s'eteindra automatiquement après 59 heures de fonctionnement, correspondant à l'autonomie maximum de votre apparéil à puissance minimale.

Pour visionner le nombre d'heures restant avant la coupure automatique de votre apparéil, procédéz comme suit :

• Appuyez (3 fois) sur la touche MODE quand l'appareil fonctionne.

Le chiffre qui apparait indique le nombre d'heures possibles de fonctionnement sans interruption avant la coupure automatique. Ce chiffre n'indique donc pas l'autonomie restante de votre apparéil qui dépend elle de la consommation et du nombre de litres restant dans le réservoir.

Pour un fonctionnement sans interruption de 59 heures, vous pourrez être aménés à procéder plusieurs fois au replissage de votre réservoir, ceci dépendant de la consommation de l'appareil.

A chaque arrêt de l'appareil,quel qu'en soit la cause (ex: touche on/off,timer,manque de combustible...) le compteur se remettra à la durée maximum de fonctionnement sans interruption.

AFFICHAGE	DESCRIPTIONS
5 8H	L'appareil vient de démarrer
5 7H	Entre la première et la deuxième heures de fonctionnement
1H	Entre 2 et 1 heures de fonctionnement avant arrêt
0H	Entre 1 heures et 1/2 heures de fonctionnement avant arrêt
O FF clignotant	30 minutes avant arrêt
O FF fixe	Arrêt de l'appareil.

AIR-SENSOR

Cet apparéil de chauffage a été concu avec un dispositif de sécurité air-sensor. Bien que des conditions anormales d'emploi de votre apparéil (mauvaise ventilation,emploi dans piece trop petite,emploi derrière une fenêtre ensoleillée, dans un renforcement, trop pres d'un mur ou d'un meuble) causent l'extinction automatique de celui-ci, le local chauffé doit être régulièrement ventilé.

IMPORTANT

Toute intervention ou modification du système de sécurité est interdite. Outre l'annulation de votre garantie celle-ci risquerait d'entrainer une déficience du système aux depens de votre sécurité

INTERDICTION D'UTILISER L'APPAREIL:

• Dans des locaux et pièces étanches tels que: caravanes, bateaux, cabins de vehicules etc...
• Dans les pièces insuffisamment aérées ou situé en dessous du niveau du sol.
• Àprouse toute intervention par l'utilisateur sur les dispositifs de sécurité.

IMPORTANT

• Utilisez votre apparéil dans une piece suffisamment ventilée et exemple de vapeurs inflammables.
• Chaque piece ou l'appareil est utilisé, doit être munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50~cm^2 pour chaque orifice).
• N'utilisez pas votre foyer dans une piece sous-dimensionnée

Appareil de 3000k / cal : min. 46~m^3

Appareil de 3200k / cal : min. 49~m^3

Appareil de 4000 k/cal: min. 61m^3

• Si le cable d'alimentation de cet apparéil est endommagé, il ne doit être remplace que par un atelier reconnu par le fabricant (ou le distributeur) car des outils spéciaux sont nécessaires.

• Maintenez toujours une distance de sécurité d'un mètre minimum entre l'appareil et tout objet étranger.

• L'utilisation de ce type de chauffage dans les locaux reçvant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est impératif de se renseigner auparavant.

N'UTILISEZ PAS VOTRE

APPAREIL DANS DES

PIECES SITUEES EN

DESSOUS DU NIVEAU DU

SOL

8. SYSTEMES DE SECURITE

Le fait que vous supprimiez les causes ayant provoqué la mise en route du système de sécurité et d'extinction automatique, ne suffit pas à réenclenger l'appareil. Il convient donc que vous le rallumiez vous-même.

SYSTEME D'EXTINCTION AUTOMATIQUE

Lorsque l'appareil subit de fortes secousses ou un chic violent, le système de sécurité et d'extinction automatique s'enclenché. Il se replace ensuite automatiquement en position initiale et est donc pré à intervenir une nouvelle fois en cas de besoin. Vérifiez cependant la cause de l'extinction et, si nécessaire, éliminez ensuite l'appareil.

SYSTEME DE PREVENTION D'UNE MAUVAISE COMBUSTION

En cas d'oxygénation insuffisante et due, par exemple, à l'utilisation prolongée de l'appareil sans aérer la piece ou à l'encrassement du filtre à air, le système de prévention d'une mauvaise combustion s'enclenché et étant les flammes afin d'empêcher un dysfonctionnement de l'appareil.

Assurez-vous que la pierce est suffisamment aeree, et ce, au moins une a deux fois par heures. Le fait que le systeme eteigne les flammes vise a vous prevenir d'une mauvaise aeration de la pierce.

Dès qu'un des systèmes de sécurité s'enclenché, aéréz toujours la piece, vérifie les causes de l'extinction et éliminez-les avant de rallumer l'appareil

SYSTEME DE SURVEILLANCE AUTOMATIQUE DES FLAMMES ET DE PREVENTION DES RISQUES D'INCENDIE

Ce système coupe automatiquement l'arrivée de combustible en cas de risque d'incendie. Si vous ne pouvez remédier à la cause du problème, n'hésitez pas à contacter votre distributeur.

SYSTEME DE PROTECTION EN CAS DE COUPURE DE COURANT

En cas de coupure de courant ou si la fiche est débranchée, ce système protège l'appareil contre toute mauvaise combustion. Dès que le courant revient, rallumez l'appareil.

SYSTEME DE PREVENTION DE SURCHAUFFE

Si les systèmes de sortie d'air chaud et d'arrivée d'air chaud sont bloqués ou si la face avant de l'appareil est obstruée, l'appareil arrêté automatiquement de fonctionner. Eliminez alors la cause de la surchauffe, attendez que l'intérieur de l'appareil refroidisse et rallumer le.

AVERTISSEMENT pour le remplacement du cable

Si le cable d'alimentation de cet apparéil est endommagé, il ne doit être remplace que par un atelier reconnu par le fabricant (ou le distributeur) car des outils spéciaux sont nécessaires.

9. SERVICE APRES-VENTE

Si vous appeareil doit être réparé:

• Contactez votre distributeur local ou station technique agrée proche de chez vous (liste disponible sur www.ligne-plus.com ou sur demande à [e-mail]).
• Mais avant de demander les services de votre distributeur, lisez attentivement ce manuel et vérifie si le problème nécessite réellement l'intervention d'un professionnel.

10. PANNES : DESCRIPTION ET SOLUTIONS

Les différents phénomènes décrits ci-après ne peuvent être considérés comme des pannes. Vérifiez quelles en sont les causes avant de contacter votre revendeur ou station technique agrée.

	Description	Causes
Processus d'allumage et déxcinction	Lors de l'arrêt ou de la mise en marche, de la fumée et une odeur se dégagent de l'appareil.	La couche de peinture de protection et la poussière qui la recouvre brûlent. Aéréz la pièce pendant un moment: la fumée et les odeurs disparaîtrent.
	Lors de la première utilisation en début de saision ou après interruption, l'appareil ne s'enclanche pas)dès le premier allumage.	Attendez de 4 à 5 minutes avant d'allumer l'appareil de manière à ce que le combustible liquide pour apparemé de chauffage mobile ait complètement rempli le réservoir fixe. Il se peut en effet que le réservoir contienne des poches d'air et que vous deviez repêter le processus d'allumage deux ou trois fois avant que l'apparemé ne s'enclanche.
	L'apparemé ne s'enclanche pas instantanément.	Il faut généralement de 90 à 120 secondes - en fonction de la température de la pièce - avant que le combustible liquide pour apparemé de chauffage mobile ne se gazéifié.
	Une légère fumée blanche et/ou une odeur se dégagent de l'apparemé lors de l'allumage et/ou de l'extinction.	- Il n'est nullement anormal qu'un peu de fumée ou que de légères odeurs se dégagent de l'apparemé. - Veillez à utilisez du bon combustible liquide pour apparemé de chauffage mobile.
Durant le fonctionnement	Un léger bruit émané de l'apparemé lors de l'allumage et/ou de l'extinction.	Il s'agit d'un phénomène normal. L'apparemé se dilate lorsqu'il chauffé et se contracte lorsqu'il refroidit.
	Les tuyaux et la tête de brûleur deviennent rouges.	Il est normal qu'ils rougissant du fait qu'ils sont chauffés par les flames.
	Les flammes prennant une couleur rouge/orange et très brillante.Durant le fonctionnement, un bruitsemblable à un écoulement émané de l'apparemé.	Ce phénomène peut se produit dans les circonstances suivantes et n'a rien d'inquiétant.* L'air ambient est sale. C'est le cas lorsque l'apparemé est utilisé à proximité de la mer.* L'air ambient est particulièrement humide ou contient de nombreuses impuretés.* L'apparemé est utilisé en combinaison avec un humidificateur ultrasonique. Il se peut que ce phénomène se produit lorsque le combustible liquide pour apparemé de chauffage mobile s'écoule du réservoir amovible vers le réservoir fixe. Vous n'avez aucune inquiétude à avoir à ce sujet.
	L'apparemé produit un bruit pendant qu'il fonctionne	Ceci est le bruit de la pompé electromagnétique,ça n'a rien d'anormal.
Divers	Sortie d'air chaud se salit.	Nettoyez-la suivant les précautions décrites.

Le tableau qui suit résume toute une série de problèmes et leurs causes probables. Prenez dés que possible toutes les mesures qui s'imposent et qui vous sont proposées afin de remédier à ces problèmes. En cas de nécessité, n'hésitez pas à contacter votre revendeur ou station technique agrée.

11. TABLEAU DE REFERENCE DES DIFFERENTES CAUSES DE PROBLEMES ET LEURS SOLUTIONS

ConstatationsCauses	Aucun affchage	Fumées blanches	Odeurs en fonctionnement	Extraction des flammes pendant le fonctionnement	Flammes bleues foncées	Flammes jaunes	Fuite du combustible	L'affchage indique :	L'affchage "..." ou l'heure :	Solutions
La fiche du cordon secteur n'est pas correctement placée dans la prise. Il se produit une coupure de courant	■									Vérifiez que la fiche est correctement place dans la prise. Attendeze que le courant revienne.
Il s'est produit une coupure de courant apparil en fonctionnement.	■									Attendeze que l'appareil refroidisse.
Il s'est produit une coupure de courant apparil à l'arrêt										Rallumez l'apparil ou trouvez un meilleur emplacement.
Le réservoir mobile est vide.				■						Remplissez le réservoir mobile.
Le bouchon du réservoir à combustible est dévisse.							■	OIL		Vissez correctement le bouchon et véri-fiez l'étanchéité de celui-ci
Le combustible liquide pour apparemil mobile de chauffage est de mauvaise qualité.		■	■	■	■	■		E0E2E3E4		Changez de combustible et Choisissez-en un de meilleure qualité.
Le combustible liquide pour apparemil mobile de chauffage contient de l'eau, de la poussière ou dépôts divers.		■	■	■	■	■		E0E3E4OIL		Retirrez le combustible pollué des réservoits et nettoyez le filtré pointeau. Si le problème persististe, contactez votre distributeur ou station technique agréée.
Le filtre pointeau n'est pas placé correctement ou est absent.								OIL		Replacez correctement ou placez le filtre pointeau dans le réservoir fixe.
Le filtre pointeau est encrassé. Le filtre pointeau est gorgé d'eau.								OIL		Nettoyez le filtre pointeau. Laissez sécher le filtre pointeau.
Les connexions des canalisations de combustible sont mal fixées.			■	■	■	■	■			Contactez votre distributeur ou station technique agréée proche de chez vous.
Le ventilateur ne tourne plus quand l'apparemil est allumé.	■							EH		Contactez votre distributeur ou station technique agréée proche de chez vous.
Le filtre à air est bouché ou encrassé		■	■	■	■			E0E2E4		Nettoyez le filtre à air.
Le thermostat de sécurité fonctionne	■		■	■				EH		Vérifiez que l'aération est suffisante.
Le thermostat de brûleur fonctionne	■		■	■				EH		Contactez votre distributeur ou station
Le thermostat AIR SENSOR fonctionne								EH		Ouvrez la fenêtre et aéréz la pièce, la température doit être inférieure à 20°C.
Le système d'anti-basculément fonctionne								E9		Vérifier que l'apparemil est bien à plat et rallumez l'apparemil.
Compte à rebours à 0								OFF		Eteignez puis rallumez votre apparatus.
Pannes internes ou encrasements								E1E5E6E7E8		Contactez votre distributeur ou station technique agréée proche de chez vous.

Si un "E" s'affiche, prenez les mesures suivantes:

*

L'appareil se coupe à l'allumage ou pendant l'opération: Encrassement
Debarrasssez-vous de l'eau et de la poussière du pointeau et du réservoir fixe et réessayez. Siça ne va pas, demandez à votre revendeur d'effectuer un entretien.

*

Problème au niveau des composants électriques ou encrassements:
Cela nécessite une réparation. Demandez à votre revendeur ou station agrée.

*

Le système d'extinction automatique a eté activé.
Vérifiez autour de l'appareil et rallumez-le.

*

Coupure de courant ou le système de prévention de surchauffe est active.

Enlevez ce qui obstrue l'avant de l'appareil si nécessaire, vérifiez et nettoyez l'entrée d'air chaud après que l'appareil ait refroidi et ensuite rallumez.

*

Suivi de 3 BIPS signifie que l'appareil s'est mis en sécurité AIR SENSOR.

Aérez la pierce et assurez-vous de la bonne distance entre votre apparéil et le mur ou tout autre objet (voir page 7)

12) RANGEMENT (quand vous n'utilisez pas l'appareil pour une

longue période)

1. Enlevez la fiche de la prise.
2. Nettoyez l'arrivee d'air chaud, la sortie d'air chaud et le filtrte a air.
3. Faites fonctionner l'appareil jusqu'à son extinction par manque de combustible. Ne conservez pas de bidon de combustible entamé d'une saison à l'autre.
4. Nettoyez le pointeau.
5. Enlevez la poussière sur l'appareil. Enlevez la face avant et nettoyez l'intérieur de l'appareil avec un aspirateur.
6. Nettoyez la carrosserie avec un chiffon humide et séchez-la avec un chiffon sec.
7. Mettez l'appareil dans un emballage en carton et placez-le dans un endroit sec. Attention: * Ne penchez pas l'appareil et ne le déposez pas sur son côte.
8. Gardez toujours ce manuel à portée de main.

13. ENTRETIEN COURANT

Avant de procéder à l'entretien ou à l'une ou l'autre réparation, il convient toujours d'éteindre les flammes, de retarder la fiche de la prise de courant et d'attendre que l'appareil ait refroidi.

NETTOYAGE DU FILTRE A AIR (PLUS QU'UNE FOIS PAR SEMAINE)

Enlevez le filtré à air de l'appareil et nettoyez-le avec un aspirateur ou une Brosse.

Attention: Un filtré à air bouché cause une combustion insuffisante.

• ÀpRES avoir lavé le filtre à air, séchez le bien avant de le remettre.
• Ne faites pas fonctionner l'appareil sans le filtré à air.

ENTRETIEN DE L'ARRIVEE D'AIR CHAUD (AU MOINS UNE FOIS PAR SEMAINE)

Nettoyez-le avec un aspirateur ou une brosse. Ne tordez et ne tirer pas le thermostat.

Une prise d'air bouchée réduit le volume de l'air et le système de prévention de surchauffe pourrait s'activer dû à une température élevé de l'appareil.

VERIFICATION DE LA BONNE MARCHE DU DISPOSITIF D'EXTINCTION AUTOMATIQUE (UNE A DEUX FOIS PAR MOIS)

Secouez l'appareil pendant qu'il fonctionne pour voir si le dispositif d'extinction automatique fonctionne.

N'essayez jamais de le démonter.

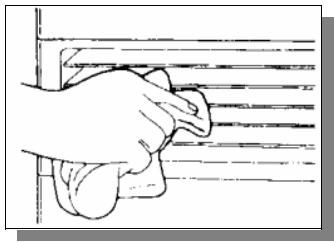

ENTRETIEN DE LA GRILLE DE SORTIE D'AIR CHAUD (UNE A DEUX FOIS PAR MOIS)

La poussière tend à s'accumuler sur le dessus, autour de l'appareil et également sur la grille de sortie où la poussière adhére.

Nettoyez d'abord avec un linge humide puis sechez avec un chiffon sec.

Prenez garde de ne pas plier ou tordre les ailettes.

NETTOYAGE DU POINTEAU ET DU RESERVOIR FIXE (1 A 2 FOIS / SEMAINE)

S'il y a de l'eau ou de la poussière dans le pointeau ou le réservoir fixe, les conditions suivantes pourraient survenir même s'il y a assez de combustible liquide pour apparéil mobile de chauffage dans le réservoir amovible.

• Ne s'allume pas
• La flamme s'eteint et dégage une odeur
• L'appareil s'esteint durant une operation

Si un de ces cas se présente, nettoyez le pointeau de la façon suivante:

1. Enlevez le pointeau du réservoir fixe.

2. Faites attention de ne pasmettre de 1'eau ou de la poussiere dans le réservoir fixe.

2.Nettoyez le pointeau avec du combustible liquide propre.

• Débarrassez-vous de l'eau ou de la poussière avant de le nettoyer.

• Manipulez le pointeau doucement afin de ne pas l'endommager.

• Débarrasssez-vous de l'eau ou de la poussière dans le réservoir fixe avec une pompe.

1. Remettez le pointeau à sa place. Essuyez le combustible autour.

Note: Si aucune des précautions suivante, n'améliore les performances de l'appareil après nettoyage, consultez votre revendeur.

Attention: N'enlevez ou ne remplacez jamais un composant électronique ou une partie du brûleur.

• Ne démontré jamais des parties électriques et ne les remplacez jamais avec des pièces non-standardis.

14. VERIFICATIONS PERIODIQUES

Des vérifications périodiques sont indispensablees après avoir utilisé votre apparéil depuis un certain temps. Demandez à votre revendeur les vérifications à faire.

15. REMPLACEMENT DE PIECES

Utilisez uniquement les pieces consommables d'origine disponibles chez vous revendeur inverter.

Le fabricant ne peut être tenu responsable de tous les incidents dus à unemploi de pieces n'était pas d'origine ou suite à des réparations effectuees par une personne non agrée par son service après-vente.

Assurez-vous que vous demandez les veritables pieces d'origine à votre distributeur local. Outre l'annulation de la garantie, l'emploi d'autres pieces peut non seulement diminuer les performances de l'appareil mais surtout causeer des accidents.

NOTE D'INFORMATION

CHAUFFAGES MOBILES A COMBUSTIBLE LIQUIDE

Vous venez d'acheter un apparéil de chauffage mobile à combustible liquide.

Sachez que depuis le 11 décembre 1993, ce type d'appareil doit obligatoirement répondre aux exigences de sécurité du décret 92-1280 du 10 décembre 1992.

La marque NF, marque de qualité et de sécurité, vous garantit que l'appareil qui la porte répond à ces exigences, c'est-à-dire:

le modele type de cet apparéil a subi des essais complets (stabilité, sécurité à l'emploi...) selon la norme NF 128 révision 10 de janvier 2004, Également des essais de sécurité électrique selon la norme NF EN 60335-1 (Mai 95) et ses aménements en vigueur, associée à la norme NF EN 50165 (Aout 97) et à la norme NF EN 50106 (Juin 97): Les apparéils mobiles de chauffage à combustible liquide doivent répondre aux exigences réglementaires relatives à la compatibilité electromagnétique (directive 89/336/CE, modifiée par 92/31/CE et 93/68/CE), à laasse tension (décret n°95-1081 du 3/10/95), aux piles (décret n°99-1171 du 29/12/99) et aux emballages (directive 94/62/CE).
le fabricant assure un contrôle continu des appareils,
- tous les marquages obligatoires sont bien apposés sur l'appareil.

La marque NF c'est également:

• un contrôle continu de la production, le LNE (Laboratoire National d'Essais) réalise tous les ans des visites d'usine pour s'assurer que les contrôles sont bien réalisés par les fabricants.
• une amélioration constante des notices d'utilisation prénant en compte les remarques formulées par les consommateurs: [e-mail]

Pour que cet apparéil vous donne entière satisfaction, vous devrez prendre certaines précautions

QUELLES SONT CES PRECAUTIONS?

NOTICE D'UTILISATION

Lisez attentivement la notice jointe à l'appareil.

CHOIX DU BON COMBUSTIBLE

Ce point est très important: le combustible qui convient à ce type d'appareil doit répondre à la définition donnée par les arrêtés ministeriels du 8 janvier 1998 et du 18/07/2002 ainsi qu'aux réglementations territoriales en vigueur relatif aux caractéristiques du combustible liquide pour apparèils de chauffage mobiles.

Extrait de l'arrêté:

Art.2 Est dénommé « combustible liquide pour apparèils mobiles de chauffage » un mélange d'hydrocarbures aliphatiques désaromatisés d'origine minérale ou de synthèse destiné à l'alimentation des apparèils mobiles de chauffage conformes au décret du 10 décembre 1992 susvisé.

Art.3 Le combustible liquide pour apparèils mobiles de chauffage doit satisfaire aux spécifications définies ci-après, ou à toute autre norme ou réglementation d'un Etat membre de l'Union européen ou de tout autre Etat membre de l'Espace économique français, reconnue équivalente :

a) Aspect: clair et limpide à 20^ ;
b) Couleur: couleur Saybolt supérieur à +30;
c) Distillation: point initial supérieur à 175^ ;
d) Viscosité cinématique : inférieure à 3,0 mm²/s à 25°C;
e) Teneur en soufre: inférieure à 5 mg/Kg;
f) Teneur en benzène : inférieure à 0,1% m/m ;
g) Teneur en aromatiques : inférieure à 1,0% m/m ;
h) Point éclair: supérieur à 61^ ;
i) Corrosion à la lame de cuivre : inférieure à 1b ;
j) Point d'écoulement: inférieur à -15^

PRECAUTIONS D'UTILISATION DU COMBUSTIBLE

Le combustible est comme un bon vin, pour que ses qualités soient maintainues, vous devez y veiller et nous vous donnons quelques conseils:

• ce combustible est exclusivement réservé aux chauffages mobiles,
• utilisez de préférence des bidons d'origine capsulés,
• ne mélangez pas le combustible avec tout autre produit, même avec un autre combustible de même appellation. Si vous changez de marque de combustible, allez jusqu'à épuisement de l'ancien combustible,
• utilisez toujours le même accessoire pour le transvasement dans le réservoin de l'appareil de chauffage (pompe ou entonnoir).
• refermez bien le bouchon du bidon après utilisation.
• ne laissez pas votre bidon sur ou pres de votre apparéil.
• stockez vos bidons au sec (à une température ne dépassant pas 30^ ), à l'abri de la lumière, dans un local ventilé.
• ne conservez pas de combustible d'une salle de chauffe à l'autre, nous vous recommendons, en fin de saision, d'aller jusqu'à épuisement du réservoir et de votre bidon.
• ne réutilisez pas les bidons vides.

Ce combustible présente certains risques liés notamment à sa nature inflammable, en conséquence, vousdezuez respecter les régles de prudence suivantes:

• tenir hors de portée des enfants.
• ne pas rejeter les résidus à l'égout, ni dans le milieu naturel.

Par ailleurs, lisez très attentivement les conseils de prudence et d'utilisation mentionnés sur l'étiquette du bidon et dans la notice de l'appareil.

POUR UNE ATMOSPHERE SAINE ET CONFORTABLE

Pour maintenir une atmophère saine etcomfortable dans votre piece, voici quelques informations.

Certaines critiques ont pu etre quelquefois formulées à l'encontre des chauffages mobiles à combustible liquide, telles que:

• "ils dégagent des odeurs".
• "ils provoquent de l'humidité dans les pièces".

Dans certaines conditions, il se peut que l'appareil dégage une odeur, nous avons recensé ci-après les causes possibles:

au début de la première utilisation de l'appareil
- à l'allumage et à l'extinction (suivez bien les conseils disponibles dans la notice et éteignez doucement votre chauffage)
combustible ancien ou mal conservé
- combustible ayant une teneur en hydrocarbures aromatiques élevé (la teneur maximale autorisée est limitée à 1% en volume)
- bidon souillé, mélange de combustibles
- locaux où des solvants volatils sont utilisés.

En prenatal les précautions nécessaires, vous diminuerez considérablement et même éliminerez les risques de provoquer des odeurs. Si toutefois vous souhaitez avoir encore moins d'odeur, privilégiez les combustibles de synthèse à haute pureté (très faible teneur en hydrocarbures aromatiques) dits "sans odeur" et suivez les conseils ci-dessus.

Comme la respiration humaine, tout apparéil de chauffage utilisant un combustible (bois, charbon, gaz, fioul, pétrôle) produit des gaz de combustion (gaz carbonique et vapeur d'eau) qu'il faut éliminer.

Le present apparéil n'était pas raccordé à un conduit d'évacuation vers l'extérieur, il doit être utilisé dans un local suffisamment ventilé.

Veillez donc à ce que l'endetroit où vous placez cet apparéil de chauffage soit bien ventilé en respect des règles de constructions des batiments.

Note préparée par les membres du comité particulier de la marque NF-Conventeurs à petrole - Juin 1994
