TDP-S35 - Vidéoprojecteur TOSHIBA - Notice d'utilisation et mode d'emploi gratuit

Marque	TOSHIBA
Modèle	TDP-S35
Type de produit	Vidéoprojecteur DLP
Technologie d'affichage	DMD (Digital Micromirror Device)
Résolution native	SVGA (800 × 600 pixels)
Pixels d'affichage	480 000 pixels
Objectif	Zoom F=2,0-2,2, f=19,41-23,32 mm
Taille d'écran	31 à 300 pouces

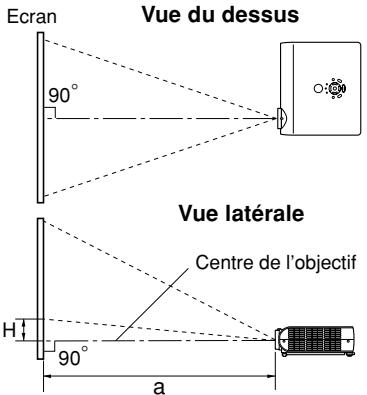

Distance de projection	1,26 à 10,50 m
Lampe	Lampe à mercure haute pression, 250 W (remplaçable, modèle TLPLV7)
Alimentation	250 W
Dimensions (L × H × P)	285 × 98 × 254 mm (TDP-S35)
Poids	3,0 kg (TDP-S35)
Haut-parleur	1 W (monaural)
Connecteurs	2× COMPUTER (RGB/Y/PB/PR), MONITOR, S-VIDEO, VIDEO, AUDIO L/R, AUDIO IN, AUDIO OUT, CONTROL RS-232C
Correction trapézoïdale	Manuelle ±15°
Fonctions spéciales	Réglage automatique, Mute, Freeze, menus OSD multilingues
Piles télécommande	2 piles AA
Entretien et nettoyage	Nettoyage objectif avec soufflette, boîtier avec chiffon doux
Sécurité	Ne pas regarder l'objectif, éviter l'obstruction des grilles de ventilation
Pièces détachées disponibles	Lampe de rechange TLPLV7, piles AA

FOIRE AUX QUESTIONS - TDP-S35 TOSHIBA

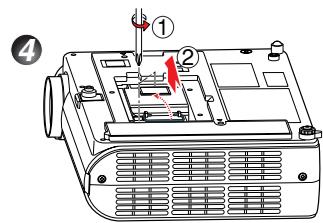

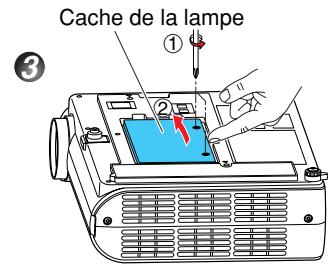

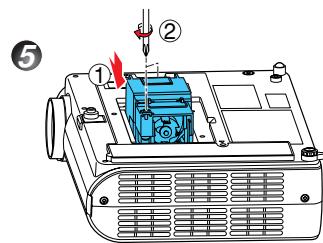

Comment remplacer la lampe du projecteur TDP-S35 ?

Débranchez l'alimentation et attendez au moins une heure que la lampe refroidisse. Retirez le cache de la lampe, dévissez les deux vis, puis tirez la lampe par la poignée. Insérez la nouvelle lampe (modèle TLPLV7), revissez et remettez le cache. Réinitialisez le compteur de lampe dans le menu.

Quels types de signaux sont pris en charge par le TDP-S35 ?

Le projecteur prend en charge les signaux RVB (jusqu'à UXGA 1600x1200), les signaux vidéo composants Y/PB/PR (480i à 1080i), et les signaux vidéo composites et S-Vidéo (NTSC, PAL, SECAM).

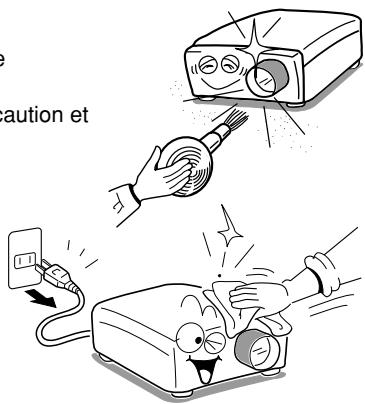

Comment nettoyer l'objectif du projecteur ?

Utilisez une soufflette disponible dans le commerce pour enlever la poussière. Pour les taches, employez un nettoyant pour objectif et un chiffon doux. Ne frottez pas avec un objet dur pour éviter les rayures.

Que faire si l'image est floue ?

Vérifiez d'abord que l'objectif n'est pas sale (nettoyez-le). Ajustez la mise au point à l'aide du levier de mise au point. Assurez-vous que la distance de projection est dans la plage autorisée (1,26 à 10,50 m). Si nécessaire, effectuez un réglage automatique via la touche SET UP.

Comment corriger la distorsion trapézoïdale ?

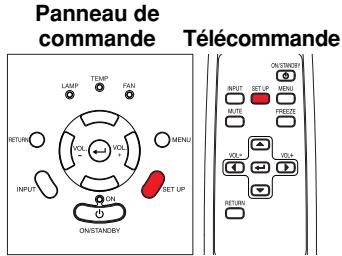

Appuyez sur la touche SET UP pour afficher le menu de réglage. Sélectionnez Trapézoïdale et utilisez les touches ▲/▼ pour corriger la distorsion. La correction est possible dans un angle d'inclinaison de ±15°.

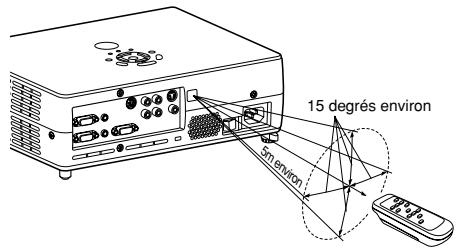

Comment utiliser la télécommande ?

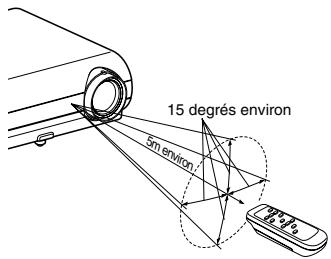

Insérez deux piles AA en respectant les polarités. Pointez la télécommande vers le détecteur infrarouge du projecteur (portée d'environ 5 mètres et angle de 15°). Évitez l'exposition directe au soleil ou aux lampes fluorescentes.

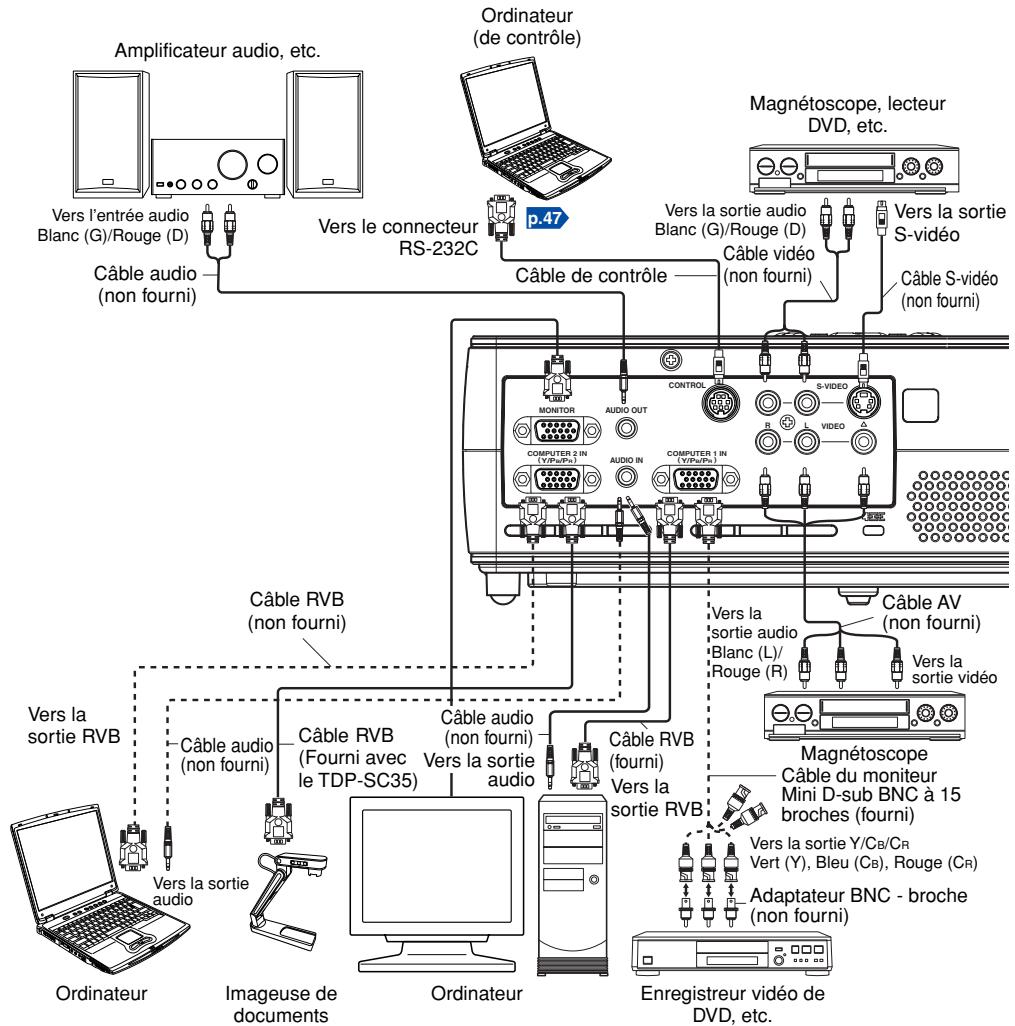

Comment connecter un ordinateur au projecteur ?

Utilisez le câble RVB fourni pour relier la sortie RVB de l'ordinateur au connecteur COMPUTER-1 ou COMPUTER-2. Pour le son, branchez un câble audio (non fourni) sur l'entrée AUDIO IN. Mettez les deux appareils hors tension avant de connecter.

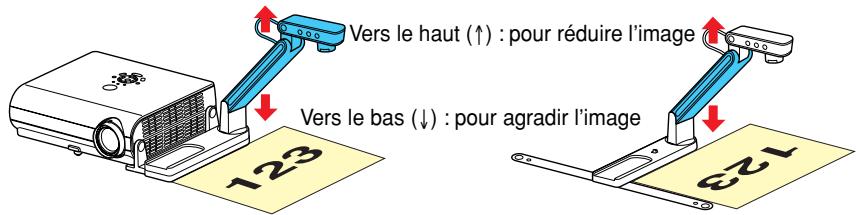

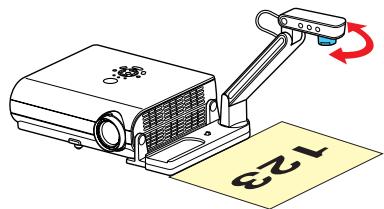

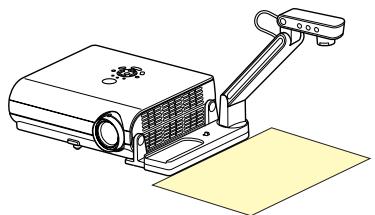

Comment utiliser l'imageuse de documents (modèle TDP-SC35) ?

Dépliez le bras de l'imageuse et placez le document sur le plateau. Appuyez sur la touche CAMERA pour sélectionner l'entrée. Réglez la mise au point avec le levier optique et utilisez les touches CAMERA GAIN pour ajuster la luminosité. Pour une balance des blancs optimale, placez un papier blanc et verrouillez la balance dans le menu.

Que signifient les voyants LAMP, TEMP et FAN ?

Le voyant LAMP clignote en rouge si la lampe est défectueuse ou surchauffée. TEMP rouge indique une surchauffe interne : vérifiez que les grilles d'aération ne sont pas obstruées. FAN rouge signifie un problème de ventilateur. Dans tous les cas, débranchez l'appareil et contactez un réparateur.

Où trouver la lampe de rechange pour le TDP-S35 ?

La lampe de rechange est le modèle TLPLV7 (vendue séparément). Vous pouvez vous la procurer auprès de votre revendeur Toshiba ou dans les magasins spécialisés. Il est recommandé de remplacer la lampe après environ 2000 heures d'utilisation.

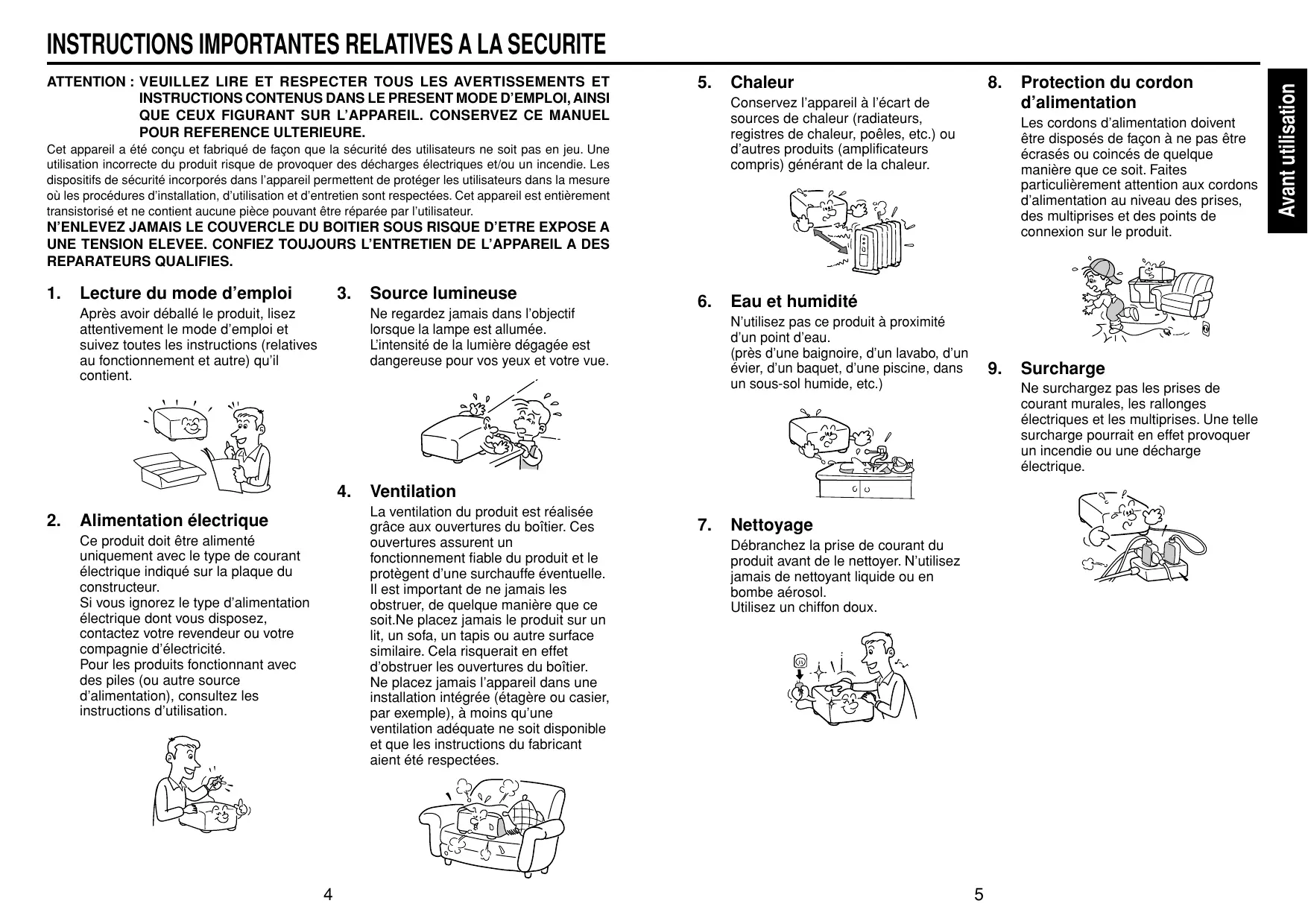

MODE D'EMPLOI TDP-S35 TOSHIBA

(SVGA / Avec imageuse de documents)

Cet appareil a été conçu et fabriqué de façon que la sécurité des utilisateurs ne soit pas en jeu. Une utilisation incorrecte du produit risque de provoquer des décharges électriques et/ou un incendie. Les dispositifs de sécurité incorporés dans l'appareil permettent de protéger les utilisateurs dans la mesure où les procédures d'installation, d'utilisation et d'entretien sont respectées. Cet appareil est entièrement transistorisé et ne contient aucune pièce pouvant être réparée par l'utilisateur.

N'ENLEVEZ JAMAIS LE COUVERCLE DU BOITIER SOUS RISQUE D'ETRE EXPOSE A UNE TENSION ELEVEE. CONFIEZ TOUJOURS L'ENTRETIEN DE L'APPAREIL A DES REPARATEURS QUALIFIES.

1. Lecture du mode d'emploi

Après avoir déballé le produit, lisez attentivement le mode d'emploi et suivez toutes les instructions (relatives au fonctionnement et autre) qu'il contient.

2. Alimentation électrique

Ce produit doit être alimenté uniquement avec le type de courant électrique indiqué sur la plaque du constructeur.

Si vous ignorez le type d'alimentation électrique dont vous disposez, contactez votre revendeur ou votre compagnie d'électricité.

Pour les produits fonctionnant avec des piles (ou autre source d'alimentation), consultez les instructions d'utilisation.

3. Source lumineuse

Ne regardez jamais dans l'objectif lorsque la lampe est allumée. L'intensité de la lumière dégagée est dangereuse pour vos yeux et votre vue.

La ventilation du produit est réalisée grâce aux ouvertures du boîtier. Ces ouvertures assurent un fonctionnement fiable du produit et le protègent d'une surchauffe éventuelle. Il est important de ne jamais les obstruer, de quelque manière que ce soit. Ne placez jamais le produit sur un lit, un sofa, un tapis ou autre surface similaire. Cela risquerait en effet d'obstruer les ouvertures du boîtier. Ne placez jamais l'appareil dans une installation intégrée (étagère ou casier, par exemple), à moins qu'une ventilation adéquate ne soit disponible et que les instructions du fabricant aient été respectées.

Conservez l'appareil à l'écart de sources de chaleur (radiateurs, registres de chaleur, poêles, etc.) ou d'autres produits (amplificateurs compris) générant de la chaleur.

6. Eau et humidité

N'utilisez pas ce produit à proximité d'un point d'eau. (près d'une baignoire, d'un lavabo, d'un évier, d'un baquet, d'une piscine, dans un sous-sol humide, etc.)

Débranchez la prise de courant du produit avant de le nettoyer. N'utilisez jamais de nettoyant liquide ou en bombe aérosol. Utilisez un chiffon doux.

8. Protection du cordon d'alimentation

Les cordons d'alimentation doivent être disposés de façon à ne pas être écrasés ou coincés de quelque manière que ce soit. Faites particulièrement attention aux cordons d'alimentation au niveau des prises, des multiprises et des points de connexion sur le produit.

Ne surchargez pas les prises de courant murales, les rallonges électriques et les multiprises. Une telle surcharge pourrait en effet provoquer un incendie ou une décharge électrique.

Débranchez la prise murale de l'appareil afin de le protéger pendant un orage ou lorsqu'il est inutilisé ou sans surveillance pendant une période prolongée. Vous éviterez ainsi les risques d'endommagement de l'appareil par la foudre et la surtension éventuelles.

Cependant, lorsqu'il y a de l'orage ou de la foudre, ne touchez pas l'appareil ou n'importe quel câble et/ou équipement connecté.

Ceci vous évitera d'être blessé en recevant un choc électrique dû à une pointe de courant.

11. Introduction d'objets et de liquides

N'insérez jamais des objets, quels qu'ils soient, dans les ouvertures de l'appareil. Ils risqueraient en effet d'entrer en contact avec des éléments sous tension élevée ou de créer des courts-circuits, ce qui pourrait provoquer un incendie ou une décharge électrique. Ne renversez jamais de liquide, quel qu'il soit, sur l'appareil.

12. Ne mettez pas l'appareil debout

N'utilisez jamais l'appareil en position verticale afin de projeter des images sur le plafond ou autre. L'appareil risquerait en effet de tomber et de provoquer des blessures.

Ne placez jamais un autre appareil sur le projecteur, et vice versa. Les parties supérieure et inférieure du projecteur dégagent de la chaleur et pourraient endommager le second appareil.

14. Extensions

N'utilisez jamais des extensions non recommandées par le fabricant. Cela pourrait en effet s'avérer dangereux.

15. Accessoires

Ne placez pas ce produit sur un support instable, quel qu'il soit (chariot, trépied, étagère, table, etc.). L'appareil risquerait de tomber et dans sa chute, de provoquer des dommages matériels et/ou de blesser quelqu'un. Si l'appareil est placé sur un chariot, déplacez les deux éléments avec précaution. Les arrêts brusques, l'usage d'une force excessive et les surfaces irrégulières risqueraient de faire basculer le chariot et l'appareil.

16. Dommages nécessitant une réparation

Débranchez la prise de courant murale de l'appareil et contactez un réparateur qualifié dans les cas suivants :

a) Le cordon d'alimentation et/ou la prise de courant sont endommagés.
b) Du liquide a été renversé dans l'appareil ou des objets s'y sont introduits.
c) L'appareil a été exposé à la pluie ou à de l'eau.
d) Les instructions d'utilisation sont respectées mais l'appareil ne fonctionne pas normalement. Procédez uniquement au réglage des commandes figurant dans les instructions d'utilisation. Un réglage incorrect des autres commandes risquerait en effet d'endommager l'appareil et de nécessiter une réparation extensive de la part d'un technicien qualifié.

e) Le produit est tombé ou a été endommagé, de quelque façon que ce soit.
f) Les performances de l'appareil ont nettement changé, ce qui indique la nécessité d'un entretien.

17. Contactez votre revendeur en cas de bris d'un composant en verre de l'appareil (notamment l'objectif et la lampe).

Cet appareil comprend des pièces en verre, notamment un objectif et une lampe. Si la lampe se casse, prenez garde de ne pas vous blesser et contactez votre revendeur. Les morceaux de verre brisé peuvent provoquer des blessures. Si la lampe venait à éclater, nettoyez bien la zone autour du projecteur et mettez au rebut toute substance comestible située dans cette zone.

18. Entretien

Ne tentez pas de faire vous-même l'entretien de l'appareil. Vous risquez en effet de vous exposer à des tensions élevées ou à d'autres dangers si vous ouvrez ou retirez les caches de l'appareil. Confiez toujours l'entretien de l'appareil à un réparateur qualifié.

19. Pièces de rechange

Si le remplacement d'une pièce s'avère nécessaire, veillez à ce que la pièce de rechange utilisée soit une pièce spécifiée par le fabricant ou une pièce dotée des mêmes caractéristiques que la pièce d'origine. L'utilisation de pièces non autorisées risque de provoquer des incendies, des décharges électriques et d'autres situations dangereuses. (Seule la lampe peut être remplacée par l'utilisateur.)

20. Contrôle de sécurité

Après l'entretien ou la réparation de cet appareil, demandez au réparateur d'effectuer des contrôles de sécurité afin de vérifier que l'appareil est en état de marche.

1. Ne placez pas du papier thermique ou des produits facilement déformables sur le dessus de l'appareil ou à proximité de la grille d'évacuation d'air pendant des périodes prolongées.

La chaleur dégagée par l'appareil risquerait de faire disparaître les informations figurant sur le papier thermique et de déformer les produits.

1. Ne placez pas vos mains entre le bras de l'imageuse et l'unité principale lorsque vous repliez le bras de l'imageuse. (Modèles dotés d'une imageuse de documents)

Faites bien attention à ne pas vous coincer les mains lorsque vous repliez le bras de l'imageuse en position initiale. Vous risqueriez de vous blesser.

Faites particulièrement attention en présence d'enfants.

1. Ne portez pas le projecteur par le bras de l'imageuse. (Modèles dotés d'une imageuse de documents)

Ne portez pas le projecteur par le bras de l'imageuse. Vous risqueriez d'endommager l'appareil et/ou de vous blesser.

1. Ne déplacez pas le projecteur avec le bras de l'imageuse déplié. (Modèles dotés d'une imageuse de documents)

Repliez toujours le bras de l'imageuse en position initiale avant de déplacer le projecteur. A défaut, vous risqueriez d'endommager l'appareil et/ou de vous blesser.

1. Ne pas utiliser l'appareil dans un dispositif clos.

Ne pas placer l'appareil dans une boîte ou n'importe quel autre dispositif clos.

L'appareil pourrait surchauffer, provoquant un risque d'incendie.

SELECTION DU CORDON D'ALIMENTATION

Si vous disposez d'une tension électrique comprise entre 220 et 240 V, utilisez les types de câble suivants :

Configuration de la prise	Type de prise	Tension électrique	Configuration de la prise	Type de prise	Tension électrique
	Europe	220 – 240 V		Australie 240 V10 A	200 – 240 V
	Royaume-Uni 220 – 240 V			Suisse 240 V6 A	200 – 240 V
Utiliser un fusible 5A approuvé par ASTA ou BSI à BSI362.Une fois le fusible remplacé, remettez toujours son cache en place.				Amérique du Nord 240 V15 A	200 – 240 V

PRECAUTIONS D'EMPLOI

Conservez l'emballage d'origine

L'emballage d'origine (carton et conditionnement intérieur) s'avérera utile si vous devez un jour faire transporter votre projecteur. Afin de protéger votre projecteur de façon optimale, emballez-le comme à sa sortie d'usine.

Condensation

Ne faites jamais fonctionner cet appareil immédiatement après l'avoir déplacé d'un emplacement froid vers un emplacement chaud. Lorsque l'appareil est exposé à une telle variation de température, l'humidité risque de se condenser sur les pièces internes. Pour éviter d'endommager l'appareil, ne l'utilisez pas pendant au moins 2 heures lorsqu'il est exposé à une variation extrême ou soudaine de température.

Installation de l'appareil

• Ne placez pas l'appareil à un emplacement chaud (à proximité d'un radiateur, par exemple). A défaut, vous risqueriez de provoquer un dysfonctionnement et de réduire la durée de vie du projecteur.
• Evitez les emplacements soumis à de la fumée de cigarette ou d'huile. Les pièces d'optique risqueraient de s'encrasser, ce qui entraînerait la réduction de leur durée de vie et l'assombrissement de l'écran.
• Ne pas utiliser l'appareil à la verticale, en position debout ou incliné à un angle de 20 degrés ou plus.
• Le fait d'utiliser cet appareil à proximité d'un téléviseur ou d'une radio peut causer des interférences aux images ou au son. Si cela se produit, éloignez l'appareil du téléviseur ou de la radio.
• Le fait de déplacer le projecteur d'une pièce froide à une autre plus chaude peut provoquer la formation de gouttelettes de condensation sur l'objectif ou les composants internes de l'instrument. Des dysfonctionnements risquent de se produire si l'appareil est utilisé dans cet état. Veuillez patienter jusqu'à ce toute trace de condensation disparaisse naturellement.
• A haute altitude où l'air est moins dense, le refroidissement du scanner perd de son efficacité et il est donc recommandé dans ce cas d'utiliser cet appareil par température ambiante plus basse.

Evitez les liquides volatils

N'utilisez pas de liquides volatils (insecticide en aérosol, par exemple) à proximité de l'appareil. Ne laissez pas de produits en plastique ou en caoutchouc en contact avec l'appareil pendant une période prolongée. Ils pourraient abîmer la finition de l'appareil.

En cas de nettoyage avec un chiffon imbibé de produit chimique, veillez à suivre les précautions d'emploi du produit.

CLAUSES DE NON-RESPONSABILITE

• Toshiba Corporation ne saurait être tenu responsable de dommages occasionnés au produit par des catastrophes naturelles, telles que des tremblements de terre, des éclairs, etc. et des incendies non imputables à Toshiba Corporation, l'utilisation par des tiers, d'autres accidents, ou par l'utilisation du produit dans des conditions anormales (utilisation erronée ou incorrecte comprise) et autres problèmes.
• Toshiba Corporation ne saurait être tenu responsable des dommages accessoires (perte de bénéfice, interruption du travail, altération ou perte de contenu, etc.) occasionnés par l'utilisation ou la non-utilisation de cet appareil.
• Toshiba Corporation ne saurait être tenu responsable des dommages occasionnés par le non-respect des instructions figurant dans le présent mode d'emploi.
• Toshiba Corporation ne saurait être tenu pour responsable des dommages, de quelque nature qu'ils soient, occasionnés par des dysfonctionnement résultant de l'utilisation de l'appareil en association avec du matériel ou des logiciels tiers.

AVERTISSEMENTS ET INFORMATIONS SUPPLEMENTAIRES

Droits d'auteur

L'utilisation publique et la transmission de programmes commerciaux de traitement de l'image ou de diffusion (traditionnelle ou par câble), qu'elles soient à but lucratif ou non, ainsi que la modification d'images à l'aide des fonctions d'arrêt sur image et de redimensionnement, peuvent constituer une violation directe ou indirecte des droits d'auteur du logiciel de traitement de l'image et/ou du programme de diffusion, etc., si aucune autorisation n'a été octroyée par le détenteur de ces droits. Il est donc recommandé de prendre les mesures nécessaires avant d'effectuer l'une des opérations mentionnées ci-dessus, notamment d'obtenir l'accord du détenteur des droits.

Prenez note ci-dessous des numéros de modèle et de série, indiqués sur la partie inférieure de votre projecteur.

Numéro de modèle :

Numéro de série :

Conservez ces informations pour référence ultérieure.

Mise au rebut

Ce produit contient des substances dangereuses pour l'homme et l'environnement.

- La lampe contient du mercure inorganique.

Veuillez mettre au rebut l'appareil et les lampes usagées de l'appareil conformément aux réglementations locales.

Les informations suivantes concernent uniquement les états membres de l'Union européenne:

Ce pictogramme indique que le produit ne doit pas être traité comme déchet ménager. Vous devez veiller à éliminer ce produit correctement afin d'éviter toute atteinte à l'environnement et à la santé humaine. Un traitement ou une mise au rebut inappropriée de ce produit pourrait avoir des conséquences négatives sur l'environnement et la santé humaine. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter l'administration communale, le service de traitement des déchets ménagers dont vous dépendez ou le revendeur chez qui vous avez acheté le produit.

Marques

• VGA, SVGA, XGA, SXGA et UXGA sont des marques, déposées ou non, d'International Business Machines Corporation.
• Digital Light Processing, Digital Micromirror Device et DMD sont des marques déposées de Texas Instruments.
• Macintosh est une marque déposée d'Apple Computer, Inc.
• Windows est une marque déposée de Microsoft Corporation aux Etats-Unis et dans d'autres pays.
• Adobe est une marque déposée et Acrobat Reader est une marque d'Adobe Systems Incorporated.

Signe conventionnel utilisé dans ce mode d'emploi

• Ce mode d'emploi contient des renvois à des pages contenant des informations supplémentaires. Par exemple, une référence à la page 36 est indiquée par le signe suivant : p.36
• Les illustrations de ce document sont seulement indicatives et peuvent ne pas correspondre exactement à votre marchandise.

PILES DE LA TÉLÉCOMMANDE

• Assurez-vous d'utiliser des piles de type AA.
• N'inversez pas la polarité lorsque vous insérez la pile.
• Ne pas recharger, chauffer, démonter, court-circuiter ou brûler la pile.
• Ne pas utiliser la pile au-delà de la date limite d'utilisation indiquée sur la pile ni laisser une pile usée dans la télécommande.
• Ne pas mélanger des piles de types différents, comme des alcalines et lithium. Ne pas mélanger des piles neuves et usagées.

Un usage incorrect des piles peut provoquer leur explosion ou une fuite et causer des brûlures ou blessures. Si une fuite du fluide de la pile entre en contact avec la peau, rincez immédiatement à l'eau claire et consultez un médecin. Si le fluide se répand sur un instrument, évitez tout contact et essuyez-le à l'aide d'un mouchoir en papier. (Jetez le mouchoir en papier usagé comme un déchet inflammable après l'avoir humecté avec de l'eau.)

Avant utilisation

AVERTISSEMENTS 2

INSTRUCTIONS IMPORTANTES RELATIVES A LA SECURITE .... 4

SELECTION DU CORDON D'ALIMENTATION 9

PRECAUTIONS D'EMPLOI 9

CLAUSES DE NON-RESPONSABILITE 10

AVERTISSEMENTS ET INFORMATIONS SUPPLEMENTAIRES.... 11

PILES DE LA TÉLÉCOMMANDE 11

SOMMAIRE 12

Préparations

Vérification du contenu du carton 14

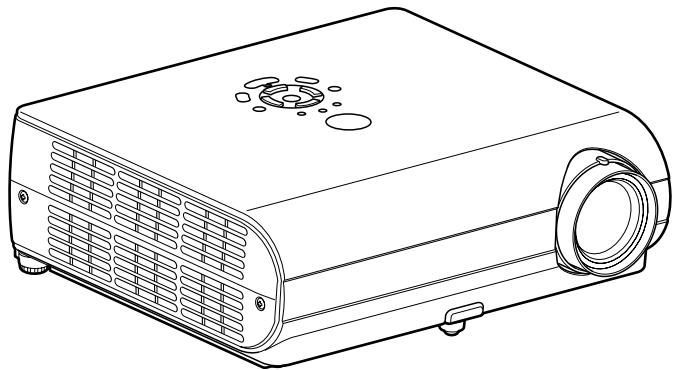

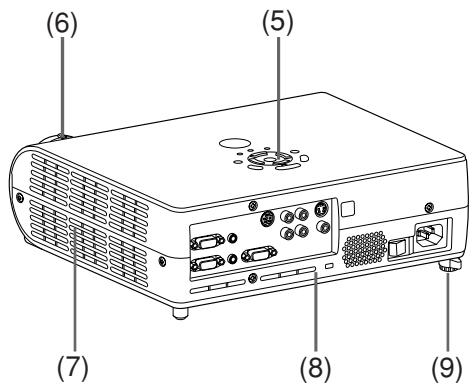

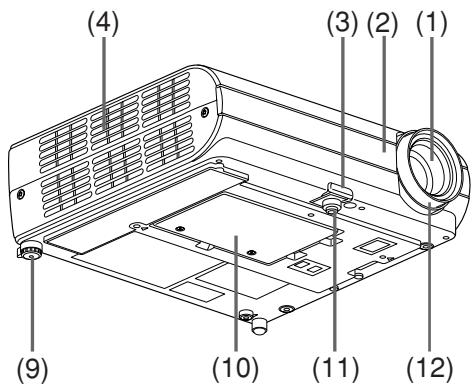

Présentation de l'unité principale 15

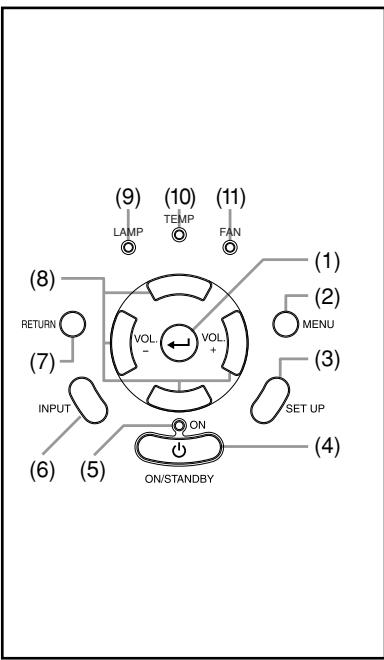

Présentation du panneau de commande et de la télécommande .... 16

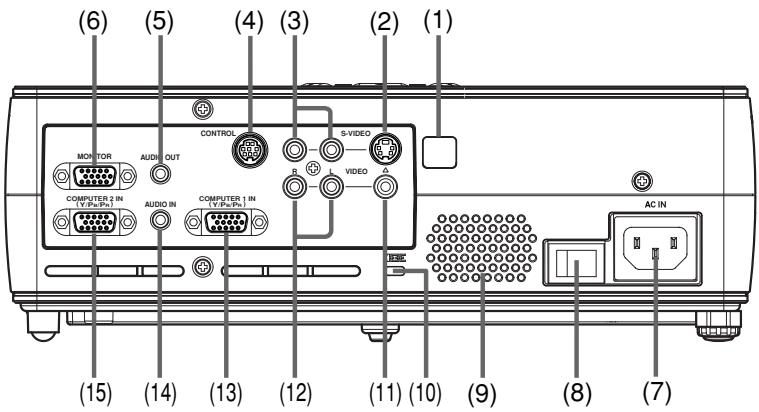

Parties du panneau arrière 17

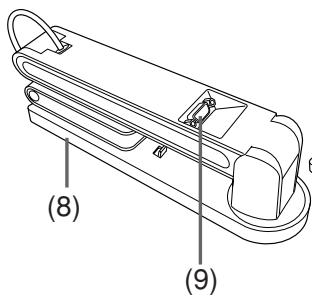

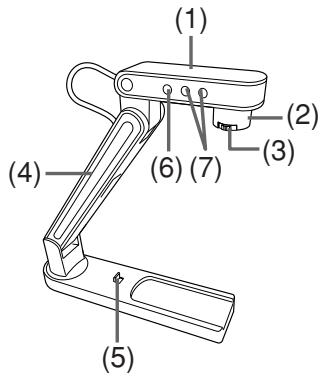

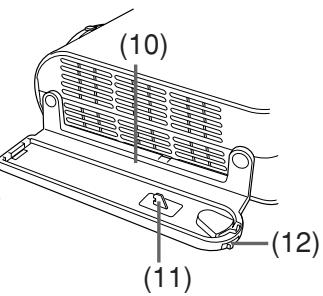

Présentation des composants de l'imageuse de document (TDP-SC35) ..... 18

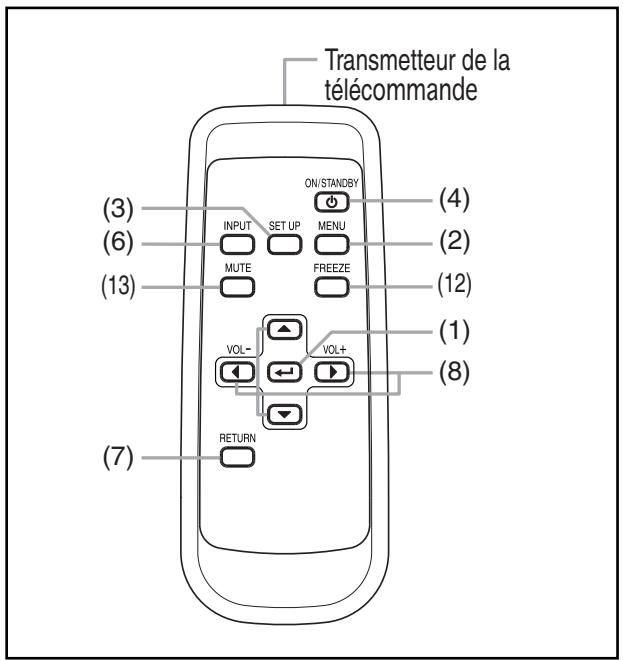

Préparation et utilisation de la télécommande 19

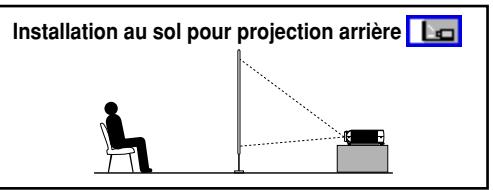

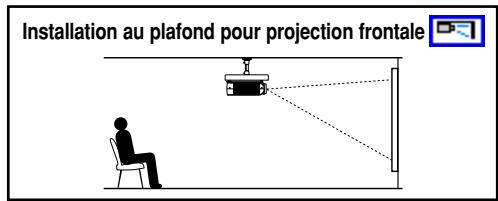

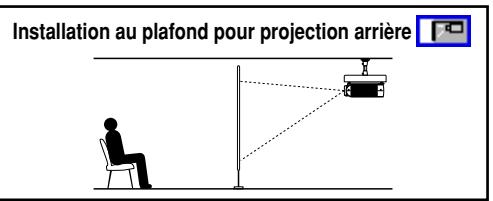

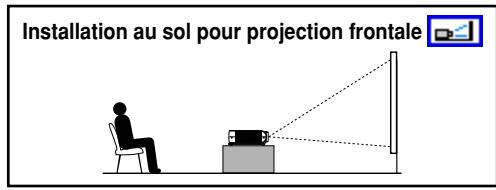

Installation 20

Connexions 21

Utilisation

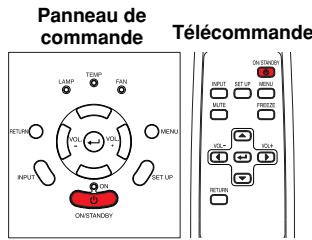

Mise sous et hors tension 22

Opérations de base 24

Utilisation de fonctions pratiques 26

Utilisation du réglage automatique 26

Coupure temporaire de l'image et du son (Mute) 28

Arrêt sur image (Freeze) 28

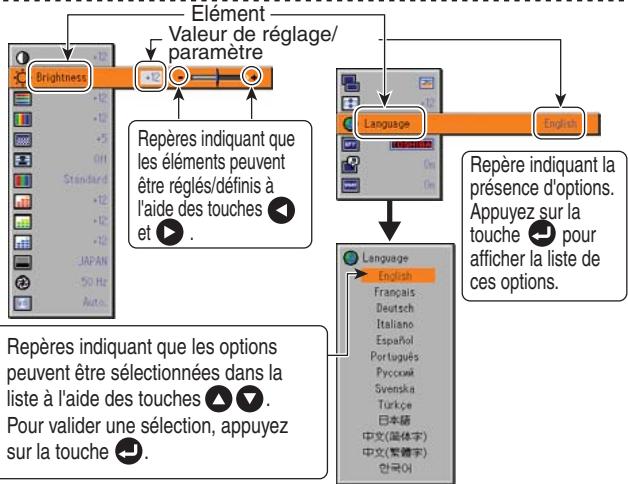

Utilisation des menus 29

Description des menus 29

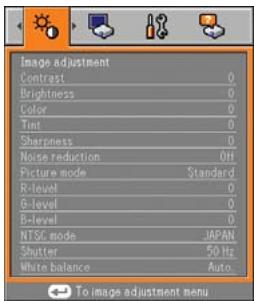

Menu de Réglage de l'image 30

Menu de Réglage de l'affichage 31

Menu de Réglage par défaut 32

Affichage des informations (Affichage de statut) 33

Utilisation de l'imageuse de documents 34

Comment utiliser l'imageuse de documents 34

Projection d'image avec l'imageuse de document 36

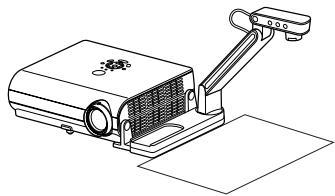

Verrouillage de l'équilibre des blancs 37

Entretien

A propos de la lampe 38

Remplacement de la lampe 38

Nettoyage de l'objectif et de l'unité principale 40

Autres

Identification des pannes 41

Avant de contacter un réparateur 42

Caractéristiques techniques 44

Caractéristiques générales 44

Caractéristiques de l'imageuse (TDP-SC35) 44

Signaux pris en charge (signaux RVB) 45

Signaux pris en charge (signaux Y/PB/PR) 46

Signaux pris en charge (signaux vidéo, S-vidéo) 46

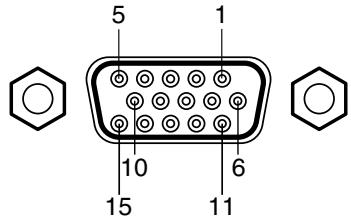

Affectation des broches des connecteurs COMPUTER-1/2 et MONITOR......46

Connecteur CONTROL 47

Produit vendu séparément 47

Vérification du contenu du carton

Assurez-vous qu'en plus de l'unité principale, le carton du produit contient bien les éléments répertoriés ci-dessous. Si tel n'est pas le cas, veuillez contacter immédiatement votre revendeur.

(1)

(4)

(7)

(2)

(5)

(3)

(6)

(8)

□ (1) Télécommande
□ (2) Piles R6 pour la télécommande (2)
□ (3) CD-ROM
□ (4) Mode d'emploi

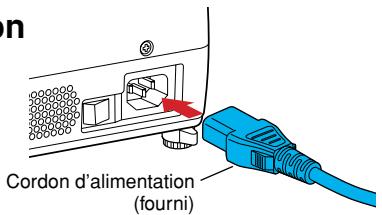

□ (5) Cordon d'alimentation (voir remarque)
□ (6) Câble RVB (3m)
□ (7) Sac de transport
☐ (8) Câble RVB (25cm)*

* : Fourni avec le TDP-SC35

: Le câble RVB (25 cm) fourni avec ce produit a déjà été connecté au projecteur en usine.

Remarque

La forme et le nombre de câbles d'alimentation fournis varient en fonction de la destination du produit.

◆CD-ROM

Les éléments suivants figurent sur le CD-ROM accompagnant le produit : un manuel contenant des informations non inclues dans le mode d'emploi (Préparation pour commencer) ; le logiciel Acrobat® Reader™, nécessaire pour la visualisation du manuel.

■ Installation du logiciel Acrobat® Reader™

Sous Windows®: Dans l'arborescence du CD-ROM, sélectionnez le dossier Reader/English, puis exécutez le fichier ar500enu.exe. Suivez les instructions qui s'affichent à l'écran. Sous Mac OS : Dans l'arborescence du CD-ROM, sélectionnez le dossier Reader/English, puis exécutez le programme d'installation Reader Installer. Installez le logiciel en suivant les instructions qui s'affichent à l'écran.

■ Visualisation du mode d'emploi

Cliquez deux fois sur le fichier Start.pdf figurant sur le CD-ROM. Acrobat® Reader™ est exécuté et l'écran de menu du manuel s'affiche. Cliquez sur la langue appropriée. La page de couverture du manuel s'affiche, ainsi que la liste des signets. Cliquez sur un signet pour afficher la section du document correspondante. Cliquez sur p. pour visualiser une page de référence contenant les informations correspondantes. Reportez-vous au menu d'aide pour en savoir plus sur Acrobat® Reader™.

Présentation de l'unité principale

Arrière

Avant

Nom

: Fonction

(1) Objectif
: Projette l'image agrandie.
(2) Détecteur à infrarouge
: Permet de contrôler le projecteur à distance à l'aide de la télécommande. p.19
(3) Touche de déverrouillage du pied de réglage
: Permet, par simple pression, de rétracter le pied de réglage. p.25
(4) Grille d'évacuation d'air
(5) Panneau de commande
(6) Manette de zoom
(7) Grille d'admission d'air
(8) Panneau arrière
(9) Commande de réglage de l'inclinaison
(10) Cache de la lampe
(11) Pied de réglage
(12) Levier de mise au point
: Rejette l'air chaud du projecteur.
: Permet de faire fonctionner le projecteur. p.16
: Permet de régler la taille de l'écran. p.25
: Permet l'introduction d'air extérieur dans le projecteur.
: Connecte aux appareils externes. p.17
: Permet de régler l'inclinaison horizontale du projecteur. p.25
: A enlever pour remplacer la lampe. p.39
: Permet de régler l'angle de projection vertical. p.25
: Permet d'effectuer la mise au point de l'image. p.25

Présentation du panneau de commande et de la télécommande

Panneau de commande

Télécommande

Nom	: Fonction principale
(1) Touche ENTER	: Accepté le mode sélectionné.
(2) Touche MENU	: Affiche les menus. p.29
(3) Touche SET UP	: Permet de définir l'image et le mode. p.26
(4) Touche ON/STANDBY	: Permet de mettre le projecteur sous tension/hors tension (veille). p.22
(5) Voyant ON	: Indique la mise sous tension de l'appareil. p.22
(6) Touche INPUT	: Permet de sélectionner une entrée. p.24
(7) Touche RETURN	: Revient à l'écran précédent.
(8) Bouton de Selection	: Permet de sélectionner des menus, d'effectuer des réglages, etc. p.30
(9) Voyant LAMP	: Indique l'état de la lampe. p.23
(10) Voyant TEMP	: Indique une température interne trop élevée. p.41
(11) Voyant FAN	: Indique l'état du ventilateur de refroidissement. p.41
(12) Touche FREEZE	: Permet d'effectuer un arrêt sur image. p.28
(13) Touche MUTE	: Permet de couper temporairement l'image et le son. p.28

Remarque

- Dans le présent mode d'emploi, les touches sont désignées comme suit :

Touches de sélection ⇒ ▲ ▼ ▶ ▶; Touche ENTER⇒

Parties du panneau arrière

	Nom	: Fonction principale
(1)	Détecteur à infrarouge	: Permet de contrôler le projecteur à distance à l'aide de la télécommande. p.19
(2)	Connecteur S-VIDEO	: Entrée de signaux S-vidéo en provenance d'un appareil vidéo.
(3)	Connecteur AUDIO (L/R)	: Entrée de signaux audio en provenance d'un appareil vidéo.
(4)	Connecteur CONTROL	: A connecter, le cas échéant, au port de contrôle RS-232C de l'ordinateur. p.47
(5)	Connecteur AUDIO OUT	: Envoie les signaux audio.
(6)	Connecteur MONITOR	: A connecter à un moniteur, par exemple.
(7)	Prise d'alimentation	: Permet le branchement du cordon d'alimentation.
(8)	Touche de mise en marche principale	: Alimentation CA ON (veille)/OFF.
(9)	Haut-parleur	: Reproduit le son audio.
(10)	Emplacement du verrouillage antivol	: Fixer une chaîne ou tout autre dispositif antivol.
(11)	Connecteur VIDEO	: Entrée de signaux vidéo en provenance d'un appareil vidéo.
(12)	Connecteur AUDIO (L/R)	: Entrée de signaux audio en provenance d'un appareil vidéo.
(13)	Connecteur COMPUTER 1	: Entrée de signaux RVB en provenance d'un ordinateur ou d'une autre source, ou de signaux. Y/PB/PR (composants vidéo) en provenance d'un appareil vidéo.
(14)	Connecteur AUDIO IN	: Entrée de signaux audio en provenance d'un ordinateur ou d'un appareil vidéo doté d'une sortie de signaux vidéo composants.
(15)	Connecteur COMPUTER 2	: Entrée de signaux RVB en provenance d'un ordinateur ou d'une autre source, ou de signaux. Y/PB/PR (composants vidéo) en provenance d'un appareil vidéo.Pour le TDP-SC35, utiliser uniquement pour la connexion d'une imageuse de documents.

Remarque

- Dans le présent mode d'emploi, les signaux vidéo composants sont désignés Y/PB/PR. Notez bien que le projecteur prend également en charge les signaux Y/CB/CR.

Présentation des composants de l'imageuse de document (TDP-SC35)

(1) Tête de prise de vue

: Imageuse de document.

(2) Objectif

: Objectif de l'imageuse de document.

(3) Levier de mise au point

: Permet d'effectuer la mise au point optique de l'image.

(4) Bras support de l'imageuse de document

: Permet de régler l'angle de prise de vue. p.36

(5) Levier de verrouillage

: Utilisé lorsque l'imageuse de documents est détachée du plateau.

(6) Touche CAMERA

: Permet la commutation entre l'imageuse de document et l'entrée précédente. p.36

(7) Touche CAMERA GAIN

: Permet le réglage du gain de l'imageuse de document. p.36

(8) Barre de stabilisation à extrémité résistante

: A extraire lorsque l'imageuse de document est utilisée séparément du projecteur.

(9) Connecteur de sortie de (CAMERA OUT)

: Utilisé pour connecter le câble de l'imageuse de documents fourni à la borne COMPUTER IN (imageuse) du projecteur.

(10) Plateau

: L'imageuse de documents est montée.

(11) Levier de verrouillage

: Verrouille l'imageuse de documents sur le plateau.

(12) Bouton de verrouillage

: Utilisé lorsque l'imageuse de documents est attachée/détachée au/du plateau.

Préparation et utilisation de la télécommande

■ Chargement des piles de la télécommande

① Retirez le cache du compartiment à piles.

② Insérez les piles.

Veillez à positionner correctement les extrémités plus et moins des piles.

Deux piles (R6) sont utilisées.

③ Remettez le cache en place.

■ Fonctionnement de la télécommande

Pour utiliser les touches de la télécommande, pointez-la vers le détecteur à infrarouge du projecteur.

- Projection frontale

- Projection arrière

Piles

• Avant d'utiliser les piles, ne pas oublier de respecter les Précautions de sécurité mentionnées sur les pages précédentes.
• Retirez les piles de la télécommande si vous ne l'utilisez pas pendant une période prolongée.
• Si la télécommande cesse de fonctionner ou si sa portée baisse, changez les piles.

Télécommande

• Le bon fonctionnement de la télécommande peut être affecté par l'exposition directe du détecteur à infrarouge au soleil ou à une lumière fluorescente.
• Evitez les chocs.
• Ne la conservez pas dans des endroits chauds ou humides.
• Ne la mouillez pas et évitez de la poser sur des objets humides.
• Ne la démontez pas.
• Certaines circonstances exceptionnelles peuvent empêcher la télécommande de fonctionner. Le cas échéant, pointez-la à nouveau vers le projecteur et recommencez l'opération.

Installation

Types d'installation du projecteur

Le projecteur peut être installé de 4 manières différentes, illustrées ci-dessous.

L'installation par défaut est l'installation au sol pour projection frontale. Spécifiez le Mode de projection voulu dans le menu des réglages par défaut p.32.

⚠️ AVERTISSEMENT

• Suivez toujours scrupuleusement les instructions relatives à la manipulation du projecteur et figurant dans la section INSTRUCTIONS IMPORTANTES RELATIVES A LA SECURITE. Si vous essayez de nettoyer/remplacer vous-même la lampe située en hauteur, vous risquez de tomber et de vous blesser.
• Si vous souhaitez fixer le projecteur au plafond, demandez à votre revendeur de s'en charger. Cette opération requiert des fixations particulières (vendues séparément) et un savoir-faire spécifique. Une erreur de montage peut provoquer la chute du projecteur, autrement dit, un accident.
• Si le projecteur est installé au plafond, installez le disjoncteur pour permettre la coupure du courant en cas d'anomalie. Informez de cette installation toutes les personnes susceptibles d'utiliser le projecteur.

Distance et taille de projection

Déterminez la taille de l'image et la distance de projection à l'aide des illustrations, du tableau et des formules ci-dessous. (Les tailles l'image indiquées sont des valeurs approximatives pour des images plein écran projetées sans correction de la distorsion trapézoïdale.)

a correspond à la distance (en mètres) séparant l'objectif de l'écran ; 1,26 m < a < 10,5 m. H est la hauteur entre le bas de l'image et le centre de l'objectif.

taille de l'image (cm)	distance de projection a(m)		hauteur (H) (cm)
	longueur min. (zoom max.)	longueur max. (zoom min.)
40 (102)	1,4	1,62	4,0
60 (152)	2,1	2,44	5,9
80 (203)	2,8	3,25	7,9
100 (254)	3,5	4,06	9,9
150 (381)	5,25	6,09	14,9
200 (508)	7,0	8,12	19,8
250 (635)	8,75	10,15	24,8
300 (762)	10,5	—	29,7

Connexions

Avant d'établir les connexions

• Reportez-vous au manuel accompagnant l'appareil qui sera relié au projecteur.
• Tous les types d'ordinateurs ne peuvent pas être raccordés à ce projecteur. Vérifiez la présence d'un connecteur de sortie RVB, le signal pris en charge p.45, etc.
• Mettez hors tension les deux appareils avant d'établir la connexion.
• L'illustration ci-dessous représente un exemple de connexion. Cela ne signifie pas que tous les appareils illustrés peuvent ou doivent être branchés simultanément. (Les traits en pointillé indiquent les composants susceptibles d'être permutés.)

Remarques

• Les connecteurs COMPUTER 1 et 2 fonctionnent de façon identique.
• Pour le TDP-SC35, l'imageuse de documents doit être connectée au connecteur COMPUTER 2.
• Les connecteurs COMPUTER 1 et 2 partagent tous les deux le connecteur AUDIO IN.

Mise sous et hors tension

■ Branchement du cordon d'alimentation

7 Branchez la prise d'alimentation sur la prise de courant du projecteur.

② Branchez la fiche d'alimentation sur une prise de courant murale ou autre.

■ Retrait du cache de l'objectif

Veillez à retirer le cache de l'objectif lorsque l'appareil est sous tension afin qu'il ne soit pas déformé par la chaleur dégagée.

■ Mise sous tension

1 Appuyez sur la touche de mise en marche principale

Le voyant ON passera ensuite à l'orange, afin d'indiquer que l'appareil se trouve en mode de veille.

2 Appuyez sur la touche ON/STANDBY.

L'appareil est mis sous tension et les 3 voyants suivants s'allument en vert : ON, LAMP et FAN. L'écran de démarrage s'affiche après quelques instants.

ATTENTION

• Ne regardez jamais dans l'objectif lorsque la lampe est allumée. L'intensité de la lumière dégagée est dangereuse pour vos yeux et votre vue.
• N'obstruez pas les grilles d'admission et d'évacuation d'air. Une surchauffe interne pourrait provoquer des risques d'incendie.
• Veillez à ne pas placer vos mains, votre visage ou des objets à proximité de l'évacuation d'air. Vous risqueriez de vous brûler ou de déformer/casser l'objet.

Remarques

• L'écran de démarrage disparaît au bout de quelques secondes. Vous pouvez le faire disparaître plus rapidement en effectuant une opération quelconque. Il est possible de configurer la désactivation permanente de l'écran de démarrage via le menu de Réglage de l'affichage p.31.
• La première fois que vous utilisez le projecteur, le menu de sélection de la langue (Language) s'affiche après l'écran de démarrage p.24.

■ Mise hors tension

1 Appuyez sur la touche ON/STANDBY.

Un message s'affiche à l'écran, confirmant la mise hors tension de l'appareil. Ce message disparaît spontanément. (Cette opération n'est plus possible après la disparition du message.)

② Appuyez à nouveau sur la touche ON/STANDBY.

L'écran s'éteint, mais le ventilateur de refroidissement interne fonctionne encore pendant un court moment. Le projecteur passe ensuite en mode veille.

A Lors du refroidissement, le voyant LAMP clignote. Dans cet état, il est impossible de rallumer l'appareil.
B Une fois le voyant LAMP éteint, le ventilateur fonctionne encore pendant une courte période afin d'évacuer la chaleur restée à l'intérieur. Si vous êtes pressé, il n'y a aucun inconvénient à ce stade, soit à débrancher le cordon, soit à couper le courant à l'aide de la touche de mise en marche principale.
C En mode veille.

Remarque

- Le projecteur consomme environ 9 W de courant en mode veille. Il est recommandé de débrancher le cordon d'alimentation, ou de couper le courant à l'aide de la touche de mise en marche principale, si le projecteur reste hors service pendant une période prolongée.

PRECAUTIONS D'EMPLOI

- Si le cordon est débranché avant que le refroidissement soit terminé, patientez un peu (environ 5 minutes) avant de le rebrancher afin de laisser à la lampe le temps de se refroidir. En cas de surchauffe, la lampe risque de ne plus s'allumer ou de voir sa durée de vie abrégée.

① Mettez l'appareil sous tension.

Pour ce faire, suivez les instructions de la section Mise sous tension p.22.

② Sélectionnez la langue et la puissance de la lampe (lors de la première utilisation).

Lors de la première mise en service après achat, le menu de sélection de la langue d'affichage, de sélection de la puissance de lampe et de configuration s'affiche en anglais (Si l'écran n'est pas mis au point, réglez-le en suivant l'étape 6).

① Utilisez la touche ▲ ou ▼ pour sélectionner la langue souhaitée et appuyez ensuite sur la touche 🍸.

Le message de confirmation du réglage s'affiche dans la langue sélectionnée.

Ensuite, le menu de sélection et de configuration de la puissance de la lampe s'affiche. Elle est automatiquement réglée sur Standard. Pour changer ce réglage, suivre l'étape ②.

② A l'aide des touches ⚠ ou ⚙, sélectionner Standard ou Eco pour la puissance de la lampe (élément du menu) et appuyer sur la touche ⚣.

L'alimentation de la lampe, si sélectionnée, sera commutée sans pression de la touche ⚪. L'affichage disparaît automatiquement après quelques secondes.

English......	Anglais
Français......	Français
Deutsch......	Allemand
Italiano......	Italien
Español......	Espagnol
Português......	Portugais
Pycckii......	Russe
Svenska......	Suédois
Türkçe......	Turc
日本語......	Japonais
中文(简体字)......	Chinois (simplifié)
中文(繁體字)......	Chinois (traditionnel)
한국어......	Coréen

Remarques

• Lorsque le projecteur est allumé la fois suivante, les menus Langage et Puissance de lampe n'apparaissent pas au démarrage. Cependant, si "Réinitialiser tout" est exécuté dans le menu Réglage par défaut p.32, les menus Langage et Puissance de lampe s'afficheront la prochaine fois que l'appareil sera mis sous tension.
• La langue peut aussi être sélectionnée par le menu de réglage de l'affichage p.31 et la puissance d'utilisation de la lampe par le menu Réglages par défaut p.32.
• Dans le présent mode d'emploi, il est supposé que l'anglais est sélectionné.

③ Activez l'appareil branché.

Mettez sous tension et démarrez l'appareil branché, un ordinateur par exemple.

4 Appuyez sur la touche INPUT.

Une image de l'appareil branché est projetée.

Chaque fois que vous appuyez sur la touche INPUT, l'entrée de l'appareil branché est changée.

Remarques

• Lorsque [Rech. d'entrée auto] est réglé sur [Marche] dans le menu de réglage par défaut p.32, l'image de l'appareil qui est branché et mis sous tension est projetée.
• Les images animées générées par logiciels de DVD pour ordinateur peuvent ne pas paraître naturelles quand celles-ci sont projetées avec cet appareil, mais ce n'est pas un dysfonctionnement.

5 Réglez l'angle du projecteur

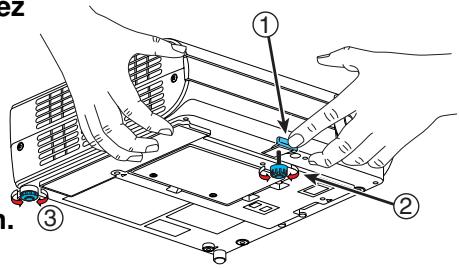

Le pied de réglage permet de modifier l'angle du projecteur et la hauteur de l'image projetée.

① Soulevez l'avant du projecteur afin d'obtenir l'angle voulu, puis appuyez sur la touche de déverrouillage du pied de réglage.

Cette opération libère le pied de réglage. Relâchez la pression sur la touche afin d'immobiliser le pied.

② Faites pivoter le pied de réglage afin d'ajuster l'angle avec précision.
③ Pour définir l'angle sur le plan horizontal, réglez l'inclinaison.

Pour rétracter le pied de réglage, soulevez le projecteur en maintenant enfoncée la touche de déverrouillage, puis reposez l'appareil en relâchant la touche.

6 Réglez la taille de l'image et la mise au point

① Faites appel à la commande de zoom pour régler la taille de l'image.
② Faites pivoter la levier de mise au point.

7 Réglez le volume à l'aide des touches ◀ et ▶

Il est possible de régler le volume du haut-parleur en présence d'un signal audio en entrée.

Remarques

• Sachez que les caractéristiques de la lampe ont rarement un impact sur la luminosité.
• Les lampes sont des consommables. Lorsqu'elles sont usagées, les images projetées sont très sombres et l'ampoule grille. Il s'agit d'une caractéristique de la lampe, non d'un dysfonctionnement. (La durée de vie de la lampe varie en fonction des conditions d'utilisation.)
• Le DMD a été conçu à l'aide d'une technologie de pointe. Il peut toutefois présenter des taches sombres (pixels non éclairés) ou claires (pixels constamment éclairés). Dans les deux cas, il ne s'agit pas de dysfonctionnements.

- Le projecteur prend en charge un grand nombre de signaux RVB p.45, mais les résolutions incompatibles avec ce projecteur (SVGA) sont déformées, ce qui affecte légèrement la qualité de l'image. Afin de visualiser des images de qualité supérieure, il est conseillé de régler la sortie externe de l'ordinateur connecté en fonction de la résolution de SVGA (800 × 600).

- Sur certains modèles d'ordinateurs disposant d'écrans LCD ou similaires, l'affichage simultané des images sur le projecteur et sur le moniteur risque de déformer les images. En pareille situation, éteignez l'affichage LCD de l'ordinateur. Pour en savoir plus sur la mise hors tension d'un écran LCD, consultez le mode d'emploi de votre ordinateur.

- Lorsqu'un signal inconnu du projecteur est utilisé comme source, le "Signal non supporté" s'affiche à l'écran.

- Lorsqu'aucun signal n'est entré depuis l'appareil branché, le "Aucun signal" s'affiche à l'écran.

- Si vous appuyez sur une touche impliquant une opération non disponible, l'icône ✗ apparaît.

Utilisation de fonctions pratiques

■ Utilisation du réglage automatique

En quelques opérations simples, vous avez la possibilité d'optimiser le réglage du projecteur en fonction du type d'entrée.

Appuyez sur la touche SET UP.

Le menu de Réglage apparaît.

Appuyez à nouveau sur la touche SET UP.

L'élément de menu est réglé/défini automatiquement.

Dans le cas d'un ordinateur, l'icône AUTO s'affiche au cours de l'opération.

Pour les réglages et ajustements manuels, voir le tableau suivant p.27.

Remarques

• L'image peut ne pas être projetée ou le réglage/ajustement auto ne pas être effectué correctement lorsque les signaux entrés sont inconnus du projecteur p.45, p.46.
• Le réglage trapézoïdal ne peut pas être effectué automatiquement.

- Réglage et définition manuels

Lorsque le pied de réglage p.25 est utilisé pour changer l'angle du projecteur pendant la projection d'une image, l'image subit une distorsion trapézoïdale.

Le projecteur est capable de corriger ce phénomène.

Avant correction

Après correction

- Réglage manuel

Appuyez sur la touche SET UP pour afficher le menu de Réglage et sélectionnez

[Trapézoïdale]. Les touches ➕ ➕ permettent de régler la distorsion trapézoïdale. Le réglage terminé, appuyez sur la touche RETURN. Le menu disparaît.

Remarques

• Selon le nombre de réglages trapézoïdaux et le contenu des images, il se peut que vous perdiez des informations ou que la qualité de l'image soit réduite.
• Le réglage trapézoïdal de la distorsion trapézoïdale est disponible dans un angle d'inclinaison de ±15 degrés.
• Le réglage trapézoïdal ne changera pas l'aspect des menus, de l'écran de démarrage et du fond (sans entrée de signal).

- Réglage et définition manuels

Les éléments de menu du menu de Réglage varient en fonction du type d'entrée, comme indiqué dans le tableau ci-dessous.

Les touches ⬆ ⬆ ⬆ ⬆ permettent de régler les éléments définis ci-dessous. Le réglage terminé, appuyez sur la touche RETURN.

Elément ▲ ▼	Description	Computer	Y/PB/PR	Video S-video	Camera
	Corrige la distorsion trapézoïdale de l’écran. Réduction du bas de ◆ ➕ ➤ Réduction du haut de l’écran l’écran	Oui	Oui	Oui	Oui
AUTO Réglage auto.	Règle automatiquement les éléments tels que la phase d’échantillonnage selon le type de signal d’entrée. Appuyer sur la touche SET UP.	Oui	Non	Non	Non
	Régler avec ➕ ➤ pour éliminer le scintillement.	Oui	Non	Non	Non
	Régler avec ➕ ➤ pour éliminer les motifs périodiques et le scintillement lorsque de nombreuses lignes verticales apparaissent sur l’écran.	Oui	Non	Non	Non
	Règle la position horizontale de l’image. Déplacer à gauche ➕ ➤ Déplacer à droite	Oui	Non	Non	Non
	Règle la position verticale de l’image. Déplacer en bas ➕ ➤ Déplacer en haut	Oui	Non	Non	Non
	Règle la position de la pulsation d’étalonnage. Plus bas ➕ ➤ Plus haut	Oui	Non	Non	Non
	Règle la largeur de la pulsation d’étalonnage. Plus étroit ➕ ➤ Plus large	Oui	Non	Non	Non

Utilisation de fonctions pratiques (suite)

■ Coupure temporaire de l'image et du son (Mute)

Lorsque vous projetez temporairement les images d'un autre appareil (rétroprojecteur, etc.), vous avez la possibilité de désactiver le son et l'image de ce projecteur.

Appuyez sur la touche MUTE de la télécommande.

Le son et l'image sont coupés. (La fonction MUTE est désactivée lorsque vous appuyez de nouveau sur la touche MUTE.)

Remarques

• L'icône 📁 s'affiche en mode silencieux (MUTE).
- L'activation de n'importe quelle autre fonction annule l'arrêt du son.

Télécommande

■ Arrêt sur image (Freeze)

Il est possible d'immobiliser l'image en cours de projection. Cette fonction permet d'interrompre une vidéo au cours d'une présentation, etc.

Appuyez sur la touche FREEZE de la télécommande.

L'image est arrêtée. (L'arrêt sur image est désactivé lorsque vous appuyez de nouveau sur la touche FREEZE.)

Remarques

• L'icône s'affiche lorsque l'arrêt sur image est activé.
• Une autre opération relâchera également le gel de l'image.
• Un arrêt sur image sur l'écran du projecteur n'entraîne pas l'immobilisation de l'image sur les autres appareils (vidéo, etc.).
• Si vous utilisez cette fonction sur un logiciel vidéo vendu sur le marché, diffusé ou diffusé sur le cable pour un usage autre que votre usage privé, vous risquez d'enfreindre les lois sur les droits d'auteur.

Télécommande

Utilisation des menus

Vous avez la possibilité d'afficher des menus à l'écran et de régler différents paramètres à l'aide des touches du panneau de commande (côté de l'unité principale) et de la télécommande p.16.

■ Description des menus

Le menu ci-dessous propose uniquement des instructions de fonctionnement et peut différer de votre affichage.

1. Appuyer sur la touche MENU Affiche le menu de Affichage

2. Séctionnez une catégorie

Séctionnez une catégorie à l'aide de ◀▶.

Il existe les quatre catégories suivantes.

p.30

p.31

p.32

p.33

Affiche les réglages et ajustements de la catégorie sélectionnée.

L'élément en gris ne peut pas être réglé pour la source d'entrée actuelle.

3. Réglages et paramètres

Appuyez sur ← pour ouvrir le menu.

Le schéma montre des affichages donnés à des fins d'instruction d'utilisation. L'affichage réel pouvant différer en fonction de l'élément choisi, reportez-vous aux pages suivantes.

4. Menu précédent

Touche RETURN

Remarque

- Les réglages et les paramètres des menus sont enregistrés lorsque l'appareil est mis hors tension via la touche ON/STANDBY. Si le câble d'alimentation est débranché avant cette opération ou si une coupure de courant se produit, les données ne seront pas enregistrées.

■ Menu de Réglage de l'image

Ce menu permet de régler les paramètres liés à l'image.

Les éléments pouvant être réglés portent la mention “Oui” et les éléments fixes, la mention “Non”.

Elément ▲ ▼		Description	Computer	Y/PB/PR	Video S-video	Camera
[5V7C]	Contraste	Règle le contraste de l'image.Faible ◀ ▶ Elevé	Oui	Oui	Oui	Oui
[CZZG],	Luminosité	Règle la luminosité de l'image.Sombre ◀ ▶ Claire	Oui	Oui	Oui	Oui
	Couleur	Règle la couleur de l'image.Claire ◀ ▶ Foncée	Non	Oui	Oui	Non
	Teinte *1	Règle la teinte de la couleur de l'image.Rougeâtre ◀ ▶ Verdâtre	Non	Non	Oui	Non
	Netteté	Règle la netteté de l'image.Adoucie ◀ ▶ Accentuée	Non	Oui	Oui	Oui
	Réduction du bruit	Active la fonction de réduction du bruit à l'écran.Marche (Activé) ◀ ▶ Arrêt (Désactivé)	Non	Oui	Oui	Non
	Mode image	Appuyez sur la touche ▲.Bascule les modes image avec ▲ / ▼.Luminosité/Standard/Couleur réelle	Oui	Oui	Oui	Non
	Niveau du R	Règle le niveau de rouge de la couleur de l'image.Moins rouge ◀ ▶ Plus rouge	Oui	Oui	Oui	Oui
	Niveau du V	Règle le niveau de vert de la couleur de l'image.Moins vert ◀ ▶ Plus vert	Oui	Oui	Oui	Oui
[TDWK]	Niveau du B	Règle le niveau de bleu de la couleur de l'image.Moins bleu ◀ ▶ Plus bleu	Oui	Oui	Oui	Oui
	Mode NTSC*1	Règle le niveau de noir avec la touche ◀ / ▶.US: Mode NTSC (US)Japan: Mode NTSC (JAPAN)	Non	Non	Oui	Non
	Obturateur (TDP-SC35)	Règle la vitesse d'obturateur de l'imageuse sur la fréquence d'alimentation locale.50 Hz ◀ ▶ 60 Hz	Non	Non	Non	Oui
	Balance des blancs*2(TDP-SC35)	Règle la balance des blancs de l'imageuse de documents.Auto ◀ ▶ Verrouillage	Non	Non	Non	Oui

■ Menu de Réglage de l'affichage

Permet de configurer les options d'affichage de l'écran.

Elément ▲ ▼		Description
(###)	Ecran	(Complet): Affichage avec une résolution de 800 × 600 points(Passage): Affichage avec une résolution d'échantillonnage (Pour l'entrée d'ordinateur)(Grand): Affichage écran large (Vidéo, S-vidéo et Y/PB/PR)
(###)	Langage	Sélectionne une des langues ci-dessous pour l'affichage du menu et des messages.[→: Activer le mode de configuration]→[▲▼: Sélectionner →[Valider : ]English/Français/Deutsch/Italiano/Espanol/Português/Pyccкий/Svenska/Türkçe/日本語/中文(簡体字)/中文(繁体字)/한국어
(###)	Arrière-plan	Ecran affiché en l'absence de signal d'entrée TOSHIBA (Logo) ▶ ▶ □ (Bleu) ▶ ▶ □ (Noir)
(###)	Icône	Affichage des fonctions sous forme d'icônes Marche ▶ ▶ Arrêt
(###)	Ecran de démarrage	Affichage de l'écran de démarrage lors de la mise sous tension Marche ▶ ▶ Arrêt

Remarque

- Si l'option "Passage" est sélectionnée pour la Ecran, les zones dépassant le nombre de pixels (800 × 600 pixels) de l'écran à cristaux liquides sont tronquées lors de la projection. Pour les signaux RVB à fréquence d'horloge 110 MHz ou inférieure, tous les signaux pixels d'entrée sont échantillonnés.

■ Menu de Réglage par défaut

Indique le positionnement de l'appareil et d'autres paramètres.

Elément ▲ ▼	Description
[TWX6] Mode de projection	Règle le mode de projection en fonction du Style de Placement. p.20(Standard) ▲ ▶ L□ (Arrière) ▲ ▶ □ (Plafond) ▲ ▶ □ (Plafond arrière)
Arrêt par non-signal	Règle le laps de temps requis après l'arrêt de l'entrée de signal pour la mise hors tension de l'appareil.Appuyer sur ▲ . Changez avec ▲ et ▼ .Arrêt (non désactivé)/1 Min./5 Min./10 Min./30 Min./60 Min.
Rech. d'entrée auto	Définit si l'entrée avec des signaux est seulement sélectionnée ou non.Marche ▲ ▶ Arrêt
Mise sous tension	Définit si l'appareil doit être mis sous tension à l'activation de la touche ON/STANDBY (Manuel), ou au branchement de la prise de courant (Auto). Manuelle ▲ ▶ Auto
Puissance de lampe [Remarque 1]	Définit la puissance de la lampe.Eco ▲ ▶ Standard
Mode ventilateur [Remarque 2]	Définit la vitesse du ventilateur de refroidissement.Standard ▲ ▶ Haut
Réinitialiser tout	Appuyer sur ▲ .Réinitialise tous les ajustements et réglages à leurs paramètres par défaut.Oui ▲ ▶ Non

Remarques

1: Lorsque Puissance de lampe est Eco, l'écran s'assombrit, mais le ventilateur de refroidissement devient moins bruyant.
2: Le réglage de [Mode ventilateur] sur [Haut] augmente la vitesse du ventilateur de refroidissement. Activez cette option lorsque, par exemple, vous utilisez le projecteur en haute altitude (plus de 1500 mètres au-dessus du niveau de la mer).

Remarques

• Notez qu'en cas de coupure de courant, lorsque le courant est rétabli, le projecteur est remis sous tension si Mise sous tension est réglé sur Auto.
• Lorsque vous éteignez le projecteur, vous devez appuyer sur le bouton ON/STANDBY pour couper l'alimentation, même si Mise sous tension est réglé sur Auto.

■ Affichage des informations (Affichage de statut)

Il est possible d'afficher des informations relatives au signal d'entrée, à la durée d'utilisation de la lampe, etc.

Elément	Signification	Computer	Y/PB/PR	Video S-video	Imageuse de document
Entrée	Source d'entrée	Oui	Oui	Oui	Oui
Nom du mode	Mode d'entrée RVB [Remarque 1]	Oui	Non	Non	Non
Résolution H.	Résolution horizontale (en points)	Oui	Non	Non	Non
Résolution V.	Résolution verticale (en points)	Oui	Non	Non	Non
Fréquence H.	Fréquence de synchronisation horizontale	Oui	Non	Non	Non
Fréquence V.	Fréquence de synchronisation verticale [Remarque 2]	Oui	Non	Non	Non
Sync	Polarité du signal de synchronisation [Remarque 3]	Oui	Non	Non	Non
Format du signal	Format du signal Y/PB/PR	Non	Oui	Non	Non
Mode vidéo	Mode couleur du signal vidéo	Non	Non	Oui	Non
Durée de la lampe	Durée d'utilisation de la lampe [Remarque 4]	Oui	Oui	Oui	Oui
Compteur réinitialis.	Le compteur pour le remplacement de la lampe	Oui	Oui	Oui	Oui
Temps total	Duré totale d'utilisation du projecteur	Oui	Oui	Oui	Oui
Version	Version du microprogramme [Remarque 5]	Oui	Oui	Oui	Oui

Remarques

1: Le mode des signaux RVB pris en charge p.45.
2: Identique à la fréquence de régénération du signal de l'ordinateur.
3: La polarité du signal est indiquée par P (positive) ou N (négative) pour H/V.
4: Affiche la durée de Durée de la lampe sous la forme du temps restant avant le remplacement de cette dernière (élément ne servant pas à déterminer la durée de vie garantie). Lorsque la durée indiquée approche les 2 000 heures, renseignez-vous auprès d'un détaillant au sujet d'une lampe de remplacement TLPLV7 (vendue séparément).
5: L'option Version indique la version du programme de contrôle interne du projecteur. Ce numéro de version sert de référence au service clientèle, etc.

Remarque

- Les informations affichées ne sont pas actualisées en cas de changement d'état. Pour actualiser ces informations, faites disparaître puis réaffichez les données.

Utilisation de l'imageuse de documents

Veuillez lire ce chapitre si vous avez acheté le modèle TDP-SC35, qui comprend une imageuse de documents.

■ Comment utiliser l'imageuse de documents

Lors de l'utilisation de l'imageuse fixée au projecteur

Etat avant préparation (lorsqu'elle est rangée)	1) Mettre le bras à la verticale.	2) Faire pivoter le bras.
3) Déplier la tête de l'imageuse.

PRÉCAUTIONS

• Pour le branchement de l'imageuse, assurez-vous de bien utiliser le câble RGB fourni (25 cm or 3 m). Si vous utilisez les autres câbles, le fonctionnement sera incorrect et un dysfonctionnement peut même se produire.
• Lorsque vous déplacez le projecteur avec l'imageuse fixée, n'empoignez pas le bras et/ou la tête de l'imageuse.
• Lorsque vous déplacez le projecteur avec l'imageuse fixée, assurez-vous d'abord que l'imageuse est bien verrouillée sur le plateau.
• Insérez le câble RGB droit et fermement jusqu'à ce qu'il soit verrouillé.
• Ne pas secouer ou forcer le bras ou la tête de l'imageuse. Vous risqueriez de provoquer des dysfonctionnements.
• Lorsque vous dépliez ou faites pivoter le bras de l'imageuse, celui-ci décrit un arc de cercle. Prenez garde à ne pas vous heurter ou heurter un tiers.
• Lorsque vous placez le projecteur dans le sac de transport, ôtez les câbles de connexion. Sans quoi, des dommages pourraient être occasionnés aux câbles et connecteurs.

Lorsque vous utilisez l'imageuse détachée du projecteur

Etat avant préparation (lorsqu'elle est rangée)	1) Débranchez le câble RGB, puis faites coulisser le bouton de verrouillage pour relâcher le verrouillage.	2) Tout en poussant le levier de verrouillage dans le sens de la flèche, soulevez l'imageuse de documents.
3) Sortir l'imageuse de documents du plateau. Déplier en direction de 1.	4) Etendre les barres résistantes inclinables pour fixer l'imageuse de documents.	5) Connecter l'imageuse de documents et le projecteur à l'aide du câble RGB fourni.

PRÉCAUTIONS

• L'installation de l'imageuse de documents sur le plateau doit être effectuée dans l'ordre inverse de la procédure mentionnée ci-dessus.
• Lorsque vous replacez l'imageuse de documents sur le plateau, assurez-vous que le levier de verrouillage est fermement verrouillé en position.
• Lorsque vous utilisez les barres résistantes inclinables, tirez-les complètement jusqu'à ce que chacune forme un angle de 90 degrés. Si vous n'utilisez pas la barre, l'imageuse risque de basculer.

■ Projection d'image avec l'imageuse de document

1 Placez le document.

Placez le document sur projecteur ou à côté de celui-ci.

② Appuyez sur la touche CAMERA et sélectionnez l'entrée camera.

• L'entrée reprend son réglage précédent lorsque la touche CAMERA est pressée à nouveau.
• L'entrée de l'imageuse peut également être sélectionnée en appuyant sur la touche INPUT de la télécommande ou du projecteur au choix.

③ Faire pivoter la tête de l'imageuse afin d'aligner l'orientation du document pour projeter en vérifiant l'écran.

Soulever ou baisser le bras de l'imageuse afin de régler la taille de l'image.

- Les prises d'image à une distance inférieure à 100 mm ne peuvent être effectuées.

5 Réglez la netteté de l'image à l'aide de la levier de mise au point optique de la tête de l'imageuse de document

Levier de mise au point Faites tourner la levier de mise au point optique vers NEAR ou FAR (proche ou loin) pour obtenir le meilleur résultat.

- Near (proche) : de 100 à 300 mm Far (loin) : de 300 mm à 5 m

6 Si l'écran est trop foncé ou trop clair, utilisez les touches CAMERA GAIN (+/-) pour obtenir le réglage le plus approprié.

La netteté de l'image de l'imageuse de document peut aussi se régler à l'aide du Menu de réglage de l'image p.30.

⑦ Après usage, repliez l'imageuse de documents.

Repliez l'imageuse en utilisant l'ordre inverse du dépliement de l'imageuse de documents p.34.

Remarques

• Aucun son n'est émis lorsque l'entrée de l'imageuse de document est sélectionnée.
• Si l'éclairage fluorescent de la pièce fait scintiller l'image, éteignez la lumière ou réglez la Obturateur dans le Menu de Réglage de l'image p.30 . Veuillez noter que le changement de la vitesse de l'obturateur risque de ne pas éliminer le scintillement, suivant l'éclairage et l'état du document ou le réglage de l'image.

■ Verrouillage de l’équilibre des blancs

Bien que l'imageuse de document du projecteur règle constamment l'équilibre des blancs des images que celle-ci photographie, cet équilibre des blancs peut être perturbé suivant la disposition des couleurs du document, etc. Si cela se produit, l'équilibre des blancs peut être verrouillé en appliquant la procédure ci-dessous.

1 Placez un morceau de papier blanc et réglez-le pour qu'il remplisse l'écran.

Réglez la tête et le bras de l'imageuse de document de façon à ce que le papier blanc remplisse complètement l'écran.

2 Régler la Balance des blancs sur Verrouillage dans le menu de Réglage de l'image. p.30

La balance des blancs est verrouillée. Si vous souhaitez revenir au réglage auto., réglez la Balance des blancs sur Auto dans le menu de Réglage de l'image.

Remarques

• Lorsque l'appareil est mis hors tension, le réglage de la balance sur Verrouillage est ramené sur Auto.
• La couleur de l'éclairage de la pièce peut empêcher le réglage optimal de l'équilibre des blancs. Dans une telle situation ou si vous souhaitez une certaine coloration, réglez les niveaux Niveau du R, Niveau du V et Niveau du B du menu de Réglage de l'image p.30.

A propos de la lampe

La source lumineuse de l'appareil est une lampe au mercure qui éclaire à une pression interne accrue. Assurez-vous de bien comprendre les caractéristiques suivantes de la lampe et de la manipuler avec une extrême précaution.

• La lampe peut éclater avec un fort bruit par suite d'un choc ou d'une détérioration, ou ne pas s'allumer si elle arrive à l'expiration de sa durée de vie.
• La durée précédant l'éclat ou l'expiration de la vie de la lampe peut grandement varier pour chaque lampe. Certaines peuvent éclater peu de temps après la première utilisation.
• Une éclat est susceptible de se produire si la lampe est utilisée alors que le délai de remplacement est dépassé.
• Lorsque la lampe éclat, les morceaux de verre brisé peuvent pénétrer à l'intérieur de l'appareil ou être éjectés par les ouvertures de la ventilation.
• Lorsque la lampe éclat, une petite quantité de gaz mercure enfermé dans la lampe, peut être éjectée avec des poussières de verre par les ouvertures de la ventilation.

Remplacez immédiatement la lampe lorsqu'un signal apparaît sur l'écran.

• Lorsque le moment de remplacer la lampe approche, un message s'affiche sur l'écran.
• Le risque d'éclat augmente si la lampe est utilisée en continu sans être remplacée.
• Vérifiez fréquemment le nombre d'heures d'utilisation et préparez les pièces de rechange lorsque le moment du remplacement approche. (Se référer à p.33 "Affichage des informations".)

■ Lorsque la lampe est cassée

• Si des composants en verre, y compris une lampe et un objectif se cassent, manipulez les morceaux brisés avec précaution pour éviter de vous blesser et contactez votre revendeur pour la réparation.
• En cas d'éclat de la lampe, débranchez l'appareil de la prise murale, quittez et ventilez entièrement la pièce. Puis, nettoyez de manière approfondie la zone autour du projecteur et jetez tous les articles comestibles situés dans cette zone.
• Lorsque la lampe éclat, consultez un médecin si de la poussière de verre ou du gaz mercure pénètre dans vos yeux ou si vous en respirez.

Remplacement de la lampe

Les lampes sont des consommables. Lorsqu'elles sont usagées, les images projetées sont très sombres et l'ampoule grille. Il s'agit d'une caractéristique de la lampe, non d'un dysfonctionnement. (La durée de vie de la lampe varie en fonction des conditions d'utilisation.) Le cas échéant, remplacez-la par une neuve.

AVERTISSEMENT

• Si le projecteur est monté au plafond, il est recommandé de faire appel à votre revendeur Toshiba lorsque la lampe doit être remplacée.
• Lors du remplacement, utilisez toujours une lampe de type TLPLV7 (vendue séparément).

ATTENTION

• Si vous venez d'utiliser le projecteur, la lampe sera brûlante.
  Attendez qu'elle refroidisse (pendant plus d'une heure) avant de la changer.
• Si la lampe se casse, prenez garde de ne pas vous blesser avec les morceaux de verre et contactez votre revendeur.

1 Débranchez le cordon d'alimentation.

② Attendez que la lampe ne soit plus chaude.

Patientez pendant au moins une heure.

③ Retirez le cache de la lampe.

Enlevez les deux vis, puis retirez le cache de la lampe en appuyant sur la zone indiquée dans l'illustration. Manipulez avec précaution pour éviter toute blessure de vos ongles et/ou extrémité des doigts. (Si vous éprouvez quelque difficulté à retirer le couvercle, vous pouvez utiliser un tournevis ou tout autre outil à votre convenance.)

4 Retirez la lampe.

Desserrez les deux vis tout en maintenant la lampe en place, puis tirez sur la poignée afin d'extraire la lampe de son logement.

⑤ Insérez la nouvelle lampe.

Alignez l'orientation, puis enfoncez complètement la lampe. Bloquez-la ensuite à l'aide des deux vis prévues à cet effet.

⑥ Remettez le cache de la lampe en place.

Alignez le cache, puis appuyez dessus. Fixez-le ensuite correctement à l'aide des vis retirées lors de l'étape ③.

7 Réinitialisez le compteur de la lampe.

Consultez le manuel d'utilisation de la lampe pour obtenir des instructions détaillées sur sa réinitialisation.

Remarques et précautions d'emploi

• Appuyez deux fois sur le bouton ⚪ afin d'afficher une estimation de la durée totale d'utilisation de la lampe au niveau de l'option Durée de la lampe du menu Affichage de statut p.33.
• En règle générale, il est recommandé de remplacer la lampe au bout de 2.000 heures d'utilisation. Lorsque la durée d'utilisation Durée de la lampe atteint 2.000 heures, une icône et un message apparaissent. Cet affichage disparaît lorsque l'on appuie sur une touche 📋.
• Fixez correctement le cache de la lampe. Si le cache n'est pas correctement remis en place, il est possible que la lampe ne s'allume pas p.41 et que sa durée de vie soit réduite.
• Remplacez toujours une lampe usagée par une lampe neuve.
• La lampe est en verre. Evitez tout contact direct avec le verre. Evitez également de secouer et de rayer la lampe. (La saleté, les secousses, les rayures, etc., risquent de briser la lampe.)

Remplacement de la lampe (suite)

Lampes usagées

Les lampes de ce projecteur contiennent des traces de mercure inorganique nuisible à l'environnement. Veillez à ne pas casser les lampes usagées et à les mettre au rebut conformément aux réglementations locales.

Nettoyage de l'objectif et de l'unité principale

AVERTISSEMENT

- Dans le cas d'un projecteur installé au plafond, le revendeur de l'appareil doit se charger de l'entretien et de la maintenance. Si vous essayez de nettoyer/remplacer vous-même la lampe située en hauteur, vous risquez de tomber et de vous blesser.

Nettoyage de l'objectif

• Nettoyez l'objectif avec une poire soufflante disponible dans le commerce et/ou un nettoyant pour objectif.
• Comme ce dernier se raye facilement, manipulez-le avec précaution et ne le frottez pas avec un objet dur.

Nettoyage de l'unité principale

• Commencez par débrancher le cordon d'alimentation.
• Essuyez l'unité principale avec un chiffon doux.
• N'essuyez pas l'unité principale avec un chiffon humide. Cela risquerait de laisser pénétrer de l'eau à l'intérieur, ce qui pourrait provoquer un choc électrique ou une panne.
• N'utilisez pas de benzène, de diluant ou ce genre de produits car ils pourraient déformer ou décolorer l'unité ou endommager la surface peinte.
• Lorsque vous utilisez un chiffon traité chimiquement, respectez les précautions d'emploi du chiffon.

Identification des pannes

Les voyants d'alerte signalent les anomalies de fonctionnement.

FAN	L'appareil est hors tension⇒ Le projecteur est défectueux.· Débranchez le cordon d'alimentation et contactez votre revendeur.
[KSW0] [2WW0](voyant rouge)	La lampe s'est éteinte pendant l'utilisation de l'appareil ou ne s'allume pas⇒ La température de la lampe est très élevée et rend difficile son allumage ou la durée d'utilisation de la lampe s'est terminée ou le projecteur ne fonctionne pas correctement.· Débranchez le cordon d'alimentation pendant quelques minutes, puis remettez l'appareil sous tension.· Si la lampe est grillée, remplacez-la.※ Au bout d'environ une minute d'affichage anormal, le projecteur repasse en état de veille en attendant son refroidissement interne.
[HKAS] [SBY6](voyant rouge ou rouge clignotant (voyant vert) [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY] [KXXY	L'appareil s'est éteint en cours d'utilisation⇒ L'appareil subit une surchauffe interne ou est soumis à une température extérieure trop élevée.· Positionnez le projecteur de façon que les grilles d'admission et d'évacuation d'air ne soient pas obstruées.· Débranchez le cordon d'alimentation pendant quelques minutes, puis remettez l'appareil sous tension.※ L'icône s'affiche avant l'extinction de l'appareil.※ Au bout d'environ une minute d'affichage anormal, le projecteur repasse en état de veille en attendant son refroidissement interne.
[SZHC] (trami rouge clignotant) [4A 4] [4 A4K]	L'appareil s'est éteint en cours d'utilisation⇒ Le ventilateur de refroidissement interne de l'appareil est défectueux.· Débranchez le cordon d'alimentation et contactez votre revendeur.※ L'icône s'affiche avant l'extinction de l'appareil.※ Au bout d'environ une minute d'affichage anormal, le projecteur repasse en état de veille en attendant son refroidissement interne.
[DKGW] [8B64] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COzz] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [CO ZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [CO Z] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZZ] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZ] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COZN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COV] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [CO VN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [COVN] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [CON] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO N] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [COO] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [CO O] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COOO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COOC] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COON] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COOH] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COO] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOI] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COO III] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO I] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COOII] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO III] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COOIII] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COO III] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOIII] [COOII] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COO II] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOII] [COOIOII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [COOIIII] [CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3591][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA3581][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4W1][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA3581][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CC37TH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WM][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4 WHI][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4 W1][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA 44WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][ CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][C47TH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][C46W1][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH][C45W1][CA4WH][CA4WH][CA4WH][CA4WH][CA4WH

TDP-SC35

L'appareil est hors tension

a lampe s'est éteinte pendant l'utilisation de l'appareil ou ne s'allume pas

'appareil s'est éteint en cours d'utilisation

'appareil s'est éteint en cours d'utilisation

'appareil s'est éteint en cours d'utilisation ou ne s'allume pas

'appareil s'est éteint en cours d'utilisation

oupure de courant en cours d'utilisation

PRECAUTIONS D'EMPLOI

- Débranchez toujours le cordon d'alimentation en cas de problème.

Avant de contacter un réparateur

En cas de problème, vérifiez les points suivants avant de contacter un service de support technique. Consultez également la section "Identification des pannes" p.41.

Symptôme	Vérifiez les points suivants
L'appareil est hors tension.	Le cordon d'alimentation est-il branché ? Est-il bien connecté au projecteur ?Le cache de la lampe est-il bien installé ?p.39
L'appareil s'éteint en cours d'utilisation.	La température ambiante est-elle élevée ?p.41Les grilles d'admission et d'évacuation d'air sont-elles obstruées?p.41
Absence d'image	Le projecteur est-il en marche ?p.24Le mode silencieux est-il activé ?p.28La luminosité est-elle réglée sur la valeur minimum ?p.30Les connexions sont-elles toutes correctes ?p.21Les périphériques raccordés à l'appareil fonctionnent-ils tous correctement ?
Absence de son	Le projecteur est-il en marche ?p.24Le mode silencieux est-il activé ?p.28Le volume est-il réglé au minimum ?p.25Les connexions sont-elles toutes correctes ?p.21Les périphériques raccordés à l'appareil fonctionnent-ils tous correctement ?
L'image est affichée incorrectement.	Le signal d'entrée est-il pris en charge par le projecteur ?p.45, p.46Un signal vidéo anormal est-il généré par un élément (la cassette vidéo, par exemple) ?
L'image est floue.La mise au point est incorrecte.	L'objectif est-il sale ?p.40Le réglage de l'objectif est-il optimal ?p.25La distance de projection figure-t-elle dans la fourchette prise en charge par le projecteur ?p.20L'écran du projecteur est-il trop incliné ?p.20Les réglages de phase d'échantillonnage et de netteté sont-ils désactivés ?p.27, p.30
L'image est sombre.	Les réglages de luminosité et de contraste sont-ils désactivés ?p.30La lampe approche-t-elle de la fin de sa durée de vie ?p.33
Les couleurs sont trop claires.L'ombrage est incorrect.	Les réglages de couleur, de teinte et de niveaux R-level, V-level et B-level sont-ils désactivés ?p.30L'écran est-il sale ?La lampe approche-t-elle de la fin de sa durée de vie ?p.33
La télécommande ne fonctionne pas.	Les piles de la télécommande sont-elles mortes ?Les piles ont-elles été correctement insérées dans la télécommande ?p.19La distance de fonctionnement de la télécommande est-elle respectée ?p.19Y a-t-il un obstacle entre la télécommande et le projecteur ?Y a-t-il des lampes particulièrement lumineuses (fluorescentes ou autres) dirigées vers le détecteur à infrarouge du projecteur ?

Symptôme	Vérifiez les points suivants
TDP-SC35Les images en provenance de l’imageuse sont floues.	L’objectif de l’imageuse est-il sale?La mise au point de l’imageuse est-elle incorrecte?p.36L’objet sur lequel la mise au point est réalisée est-il placé à un endroit trop sombre?
TDP-SC35Les images en provenance de l’imageuse scintillent.	L’éclairage fluorescent de la pièce a-t-il un impact sur la projection?Eteignez l’éclairage fluorescent ou modifiez la vitesse d’obturation.p.30

Caractéristiques techniques

■ Caractéristiques générales

Elément		Caractéristique technique
Alimentation		250 W
Poids		TDP-S35: 3,0 kg
		TDP-SC35: 3,9 kg
Dimensions externes(parties saillantes comprises)		TDP-S35: 285 × 98 × 254 mm ( L × H × P )
		TDP-SC35: 369 × 98 × 259 mm ( L × H × P )
Matière du boîtier*		Résine ABS/PC et résine ABS
Conditions d’utilisation		Température : de 5^ à 35^ ; Humidité relative : de 30 % à 70 %
Pixels d’affichage		1 processeur DMDTM
Capteur d’image		480,000 pixels ( 800H × 600V )
Objectif		Objectif zoom F=2,0-2,2 f=19,41-23,32 mm
Lampe		Lampe à mercure à haute pression
Taille de l’écran		de 31 à 300 pouces
Distance de projection		de 1,26 à 10,50 m
Haut-parleur		1 W (monaural)
Connecteurs	Connecteur COMPUTER-1	Mini D sub 15 broches RGB / Y/PB/PR (utilisation double)
	Connecteur COMPUTER-2	Mini D sub 15 broches RGB / Y/PB/PR (utilisation double) / CAMERA (TDP-SC35)
	Connecteur MONITOR	Mini D sub 15 broches RGB / Y/PB/PR (utilisation double)
	Connecteur S-VIDEO	Mini DIN 4 broches
	Connecteur AUDIO (L/R)	RCA Pin Jack × 2, 1,5 V (rms), 22 kΩ ou plus
	Connecteur VIDEO	RCA Pin Jack, 1 V (p-p), 75 Ω
	Connecteur AUDIO IN	Mini-jack stéréo de 3,5 mm de diamètre, 1,5 V (rms) ; 22 kΩ ou plus
	Connecteur AUDIO OUT	Mini-jack stéréo de 3,5 mm de diamètre
	Connecteur CONTROL	Mini DIN 8 broches (RS-232C)

■ Caractéristiques de l'imageuse (TDP-SC35)

Elément	Caractéristique technique
Objectif	F = 2,8, f = 2,8 mm
Mise au point	Commutation en deux étapes
Zoom	Aucun (réglage selon la distance par rapport au sujet)
Bildelement	CCD en nid d'abeille de type 1/4.2
Section échantillonnée	629.856 pixels (648H × 486V × 2)

* Afin de faciliter le recyclage des pièces en plastique de l'appareil, chacune d'entre elles affiche le type de matériau dont elle est composée.

Remarque

- Il est possible que la conception, les caractéristiques techniques, etc., soient modifiées sans préavis, pour quelque raison que ce soit (amélioration du produit ou autre).

■ Signaux pris en charge (signaux RVB)

Ce projecteur prend en charge les signaux RVB suivants. Notez cependant qu'en fonction du modèle d'ordinateur utilisé, il est possible que l'écran scintille ou que des rayures apparaissent. Le cas échéant, réglez le projecteur.

(Appuyez sur le bouton SET UP, puis procédez à un réglage automatique ou manuel. p.26 , p.27 )

Résolution	Mode	Fréquence de rafraîchissement (Hz)	Fréquence H (kHz)	Fréquence d'horloge (MHz)
720 x 400	720x400_85	85,039	37,927	35,500
640 x 480	VGA_60	59,940	31,469	25,175
	VGA_72	72,809	37,861	31,500
	VGA_75	75,000	37,500	31,500
	VGA_85	85,008	43,269	36,000
800 x 600	SVGA_56	56,250	35,156	36,000
	SVGA_60	60,317	37,879	40,000
	SVGA_72	72,188	48,077	50,000
	SVGA_75	75,000	46,875	49,500
	SVGA_85	85,061	53,674	56,250
832 x 624	MAC16"	74,550	49,725	57,283
1024 x 768	XGA_60	60,004	48,363	65,000
	XGA_70	70,069	56,476	75,000
	XGA_75	75,029	60,023	78,750
	XGA_85	84,997	68,667	94,500
	MAC19"	74,700	60,134	79,857
1152 x 864	SXGA1_75	75,000	67,500	108,000
1280 x 960	QuadVGA_60	60,000	60,000	108,000
	QuadVGA_85	85,002	85,938	148,500
1280 x 1024	SXGA3_60	60,020	63,981	108,000
	SXGA3_75	75,025	79,976	135,000
	SXGA3_85	85,024	91,146	157,500
1400 x 1050	SXGA+	60,012	63,973	118,094
1600 x 1200	UXGA_60	60,000	75,000	162,000
	UXGA_65	65,000	81,250	175,500
	UXGA_70	70,000	87,500	189,000
	UXGA_75	75,000	93,750	202,500
	UXGA_85	85,000	106,250	229,500

Remarque

- Les signaux dont la résolution dépasse la résolution d'origine (800 × 600 pixels) seront compressés. C'est pourquoi certaines informations peuvent être perdues ou la qualité de l'image être affectée.

■ Signaux pris en charge (signaux Y/P_B/P_R )

Format de signal	fh (kHz)	fv (Hz)
480i(525i) @ 60Hz	15,73	59,94
480p(525p) @ 60Hz	31,47	59,94
576i(625i) @ 50Hz	15,63	50,00
576p(625p) @ 50Hz	31,25	50,00
720p(750p) @ 60Hz	45,00	60,00
720p(750p) @ 50Hz	37,50	50,00
1080i(1125i) @ 60Hz	33,75	60,00
1080i(1125i) @ 50Hz	28,13	50,00
1035i(1125i) @ 60Hz	33,75	60,00
1152i(1250i) @ 50Hz	31,25	50,00

■ Signaux pris en charge (signaux vidéo, S-vidéo)

Mode vidéo	fh (kHz)	fv (Hz)	fsc (MHz)
NTSC	15,73	60	3,58
PAL	15,63	50	4,43
SECAM	15,63	50	4,25 ou 4,41
PAL-M	15,73	60	3,58
PAL-N	15,63	50	3,58
PAL-60	15,73	60	4,43
NTSC4.43	15,73	60	4,43

■ Affectation des broches des connecteurs COMPUTER-1/2 et MONITOR

Connecteur mini D-sub 15 broches

Signal d'entrée

- Entrée RVB

Signaux RVB : 0,7 V (p-p) 75 Ω

Signal de synchronisation horizontale :

Niveau TTL (polarité pos./nég.)

Signal de synchronisation verticale :

Niveau TTL (polarité pos./nég.)

- Entrée Y/PB/PR

Signal Y : 1,0 V (p-p) 75 Ω

Signaux PB/PR : 0,7 V (p-p) 75 Ω

No. de broche	Description de la broche
	Entrée RVB	Entrée Y/PB/PR
1	Signal vidéo (R)	Signal de différence de couleur (PR)
2	Signal vidéo (V)	Signal de luminance (Y)
3	Signal vidéo (B)	Signal de différence de couleur (PB)
4	MASSE	*
5	MASSE	*
6	MASSE (R)	MASSE (PR)
7	MASSE (V)	MASSE (Y)
8	MASSE (B)	MASSE (PB)
9	Aucun signal porteur	*
10	MASSE	*
11	MASSE	*
12	Données DCC	*
13	Signal de synchronisation horizontale	*
14	Signal de synchronisation verticale	*
15	Horloge DCC	*

* Ne rien raccorder

■ Connecteur CONTROL

● Affectation des broches

Connecteur mini DIN 8 broches

No. de broche	Nom du signal	Description
1	RXD	Réception des données en cours
2	CTS	Prêt à transmettre
3	DSR	Données prêtes
4	GND	Masse de signal
5	RTS	Invitation à émettre
6	N.C	Aucun signal porteur
7	TXD	Transmission des données en cours
8	GND	Masse de signal

- Format de l'interface

1 Méthode de communication

RS-232C, 9600bps, aucune parité, longueur des

données : 8 bits ; longueur du bit d'arrêt : 1 bit

2 Format de communication

Seule 1 commande est valable par communication.

3 Format des données

Pour les commandes d'entrée, uniquement les caractères

alphanumériques majuscules compatibles ASCII pris en charge.

4 Réponses Accusé de réception positif

ACK (06h) CR (0Dh) données ... Terminée normalement

ACK (06h) ESC (1Bh)

... Interrompue

Accusé de réception négatif NAK (15h)

Si plusieurs commandes doivent être transmises de façon consécutive, attendez la réponse du projecteur à la première commande avant de transmettre la commande suivante.

● Commandes principales

Elément	Commande
Marche	PON
Arrêt	POF
Affichage écran (lcône) activé	MO0
Affichage écran (lcône) désactivé	MO1
Réglage automatique (entrée RVB)	PAT
Affichage de l’état activé	DON
Affichage de l’état désactivé	DOF

Elément	Commande
Sélection d'entrée de Computer (1)	IN1
Sélection d'entrée de Computer (2)	IN2
Sélection d'entrée Video	IN3
Sélection d'entrée S-video	IN4
Sélection d'entrée de Camera (TDP-SC35)	IN5

Remarque

- Pour les câbles de contrôle et toute autre commande, contactez votre revendeur.

■ Produit vendu séparément

Lampe de rechange

Modèle TLPLV7
