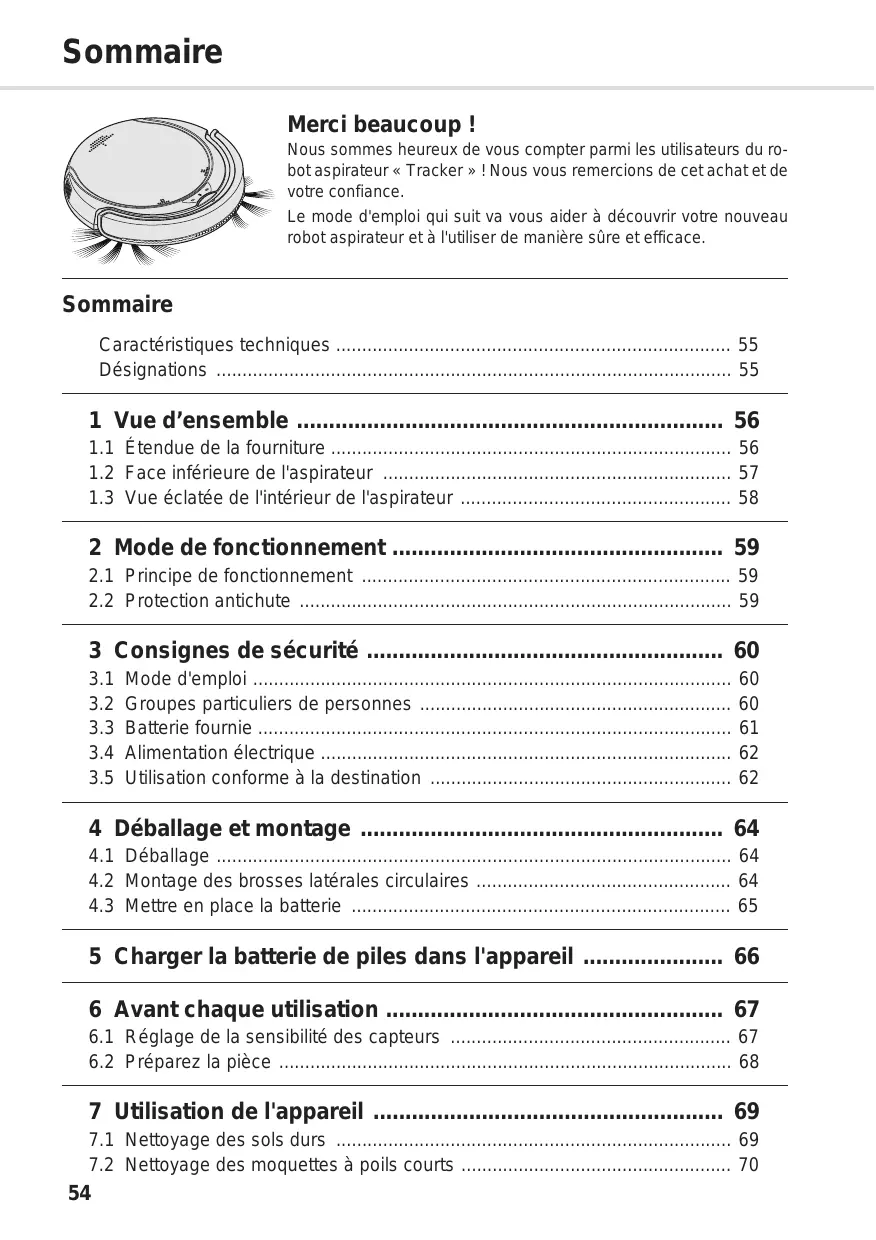

6.1 Réglage de la sensibilité des capteurs 67 6.2 Préparez la pièce 68
7.1 Nettoyage des sols durs 69 7.2 Nettoyage des moquettes à poils courts 70
Nettoyage du bac à poussières et du filtre Mise en place du bac à poussière
71 Si l'appareil est défectueux Dépose de la batterie Élimination de l'appareil et de la batterie
77 77 Volume du bac à poussières
- vert, reste allumé quand la batterie de piles est entièrement chargée - clignote en alternance avec « » Indicateur de nettoyage « »: - rouge, s'allume quand le bac à poussières doit être vidé Voyant de la batterie « »: - rouge, s'allume quand la batterie doit être rechargée ou si l'aspirateur n'est plus en contact avec le sol
Cette séquence de fonctionnement permet de nettoyer en passant sur des pistes chevauchantes sans oublier aucune zone, à condition cependant que la pièce ne soit pas trop grande et que l'aspirateur ne rencontre pas d'obstacle trop tôt quand il est en mode « Spirale ». Si l'aspirateur rencontre un obstacle, la bande anticollision l'enregistre et modifie la direction du déplacement. Si l'aspirateur rencontre un obstacle quand il est en mode « Spirale », il passe automatiquement en mode « Long des murs ».
Grâce à 3 capteurs, votre aspirateur robot détecte automatiquement les vides où il y a risque de chute (Fig. 6). Il change alors la direction de son déplacement et poursuit le nettoyage dans la direction opposée. Ainsi, les surfaces situées en contrebas, comme les marches d'escalier par exemple, sont détectées et ne seront pas nettoyées.
Nous attirons votre attention sur les dangers pouvant mettre en péril votre santé et vous informons sur les éventuels risques de blessures.
Nous vous rendons attentifs aux risques pour l'appareil ou pour tout autre objet.
Les enfants ne doivent pas jouer avec cet appareil. Les enfants ne doivent pas se mettre debout ni s'asseoir sur l'appareil. Les enfants de moins de 8 ans ne doivent pas s'approcher 60
Le matériel d'emballage ne doit pas être employé comme jouet. Il existe un risque d'asphyxie.
S'il s'avère nécessaire de remplacer la batterie de piles, remplacez-la uniquement par une batterie de piles de rechange d'origine achetée chez nous. Ne remplacez pas la batterie de piles par d'autres piles ou batteries. Vérifiez que le cordon est bien débranché de la prise murale avant de poser ou d'enlever la batterie de piles. Ne court-circuitez jamais la batterie en touchant les deux pôles simultanément, et surtout pas avec des objets conduisant le courant électrique. Ne démontez jamais la batterie de piles, ne l'exposez jamais à des températures élevées. Du liquide peut s'écouler de la batterie en cas de manipulation incorrecte. Évitez tout contact avec ce liquide. Utilisez pour charger la batterie le bloc d'alimentation fourni à la livraison, à l'exclusion de tout autre. Ne rechargez en aucun cas la batterie avec un autre bloc d'alimentation. Utilisez le bloc d'alimentation fourni à la livraison uniquement pour charger la batterie de cet appareil. Éliminez la batterie de piles en fin de période d'utilisation en respectant l'environnement et conformément aux instructions, ZChapitre 9.4, „Dépose de la batterie“.
Ne chargez l'appareil que si la tension du bloc d'alimentation correspond bien à celle de la prise murale. Vérifiez si le cordon du bloc d'alimentation est endommagé avant de vous servir du bloc d'alimentation. Vérifiez que le cordon est bien débranché de la prise avant de nettoyer ou d'entretenir l'appareil.
Cet appareil est réservé strictement à un usage domestique. Le nettoyage sera réalisé au mieux dans de petites pièces ou dans des locaux fermés. L'utilisation de l'appareil à titre professionnel est interdite. L'appareil est réservé au nettoyage de sols durs plats et normalement sales. Il peut aussi être utilisé sur une moquette à poils courts si les brosses latérales ne sont pas montées. Toute autre utilisation est considérée comme non conforme et est interdite. 62
- L'emploi, l'entreposage ou le rechargement de l'appareil à l'extérieur. - Le placement d'objets sur l'appareil. - La modification ou la réparation de l'appareil ou de son dispositif de rechargement, dans la mesure où elles seraient effectuées par vous-même. - L'insertion d'objets dans les ouvertures de l'appareil autres que ceux décrits dans ce mode d'emploi. - L'utilisation à proximité de matières explosives ou facilement inflammables. Il est interdit de se servir de cet appareil : - pour aspirer directement sur des être humains, des animaux, des plantes, des cheveux, des doigts, d'autres parties du corps ou des habits portés par des personnes. Ils risquent d'être aspirés et de causer des blessures. - pour aspirer de l'eau ou tout autre liquide. Toute humidité à l'intérieur de l'appareil peut provoquer un court-circuit. - pour aspirer du toner. Risque d'explosion. - pour aspirer des cendres incandescentes, des cigarettes ou allumettes non éteintes. Risque d'incendie. - pour aspirer des objets pointus tels que des éclats de verre, des clous, etc. L'appareil pourrait être endommagé. - pour aspirer des gravats de chantier, de plâtre, de ciment, de fines poussières de perçage, de produits de maquillage, etc. Cela peut endommager l'appareil. Emploi également interdit ... - ... sur les moquettes à poils longs et sur les sols humides. - ... dans les pièces avec une humidité de l'air élevée. - ... sans avoir mis en place correctement le filtre, le bac à poussières et le couvercle. 63
Si vous constatez des défauts ou des dommages dus au transport, contactez immédiatement votre revendeur.
AVERTISSEMENT: Risque de blessures ! Vérifiez que l'appareil est bien arrêté (interrupteur marche-arrêt en position « 0 ») avant de monter les brosses latérales circulaires. 1. Vérifiez que l'appareil est bien arrêté (interrupteur marche-arrêt en position « 0 »).
- Les contacts dans le compartiment de la batterie doivent s'engager dans les évidements de l'isolation de la batterie de piles (Fig. 10). - Pour ce faire, introduisez la batterie dans le compartiment d'abord du côté des contacts (Fig. 11). - Laissez suffisamment de place du côté des contacts pour ne pas les écraser (Fig. 11). - Poussez ensuite le côté opposé de la batterie dans le compartiment (Fig. 12). - La batterie doit être posée bien à plat au fond du compartiment (Fig. 12). 4. Remettez en place le couvercle du boîtier et fermez-le fortement. Le couvercle se met en place en faisant un déclic audible.
Il faut donc attendre que le voyant de charge (« ») vert soit allumé avant de débrancher l'appareil du secteur. Des cycles de charge et décharge complets sont un gage d'une plus grande longévité de la batterie de piles. Avant de pouvoir utiliser l'appareil, vous devez charger sa batterie de piles. Pour ce faire : 1. Vérifiez que l'appareil est bien arrêté (interrupteur marche-arrêt en position « 0 »). 2. Vérifiez que la batterie de piles a été correctement mise en place, ZChapitre 4.3, "Mettre en place la batterie". 3. Branchez l'adaptateur du bloc d'alimentation dans la douille sur le côté (Fig. 13).
4 heures jusqu'à ce que le voyant « » vert s'allume et reste allumé (Fig. 14). 6. Lorsque le voyant vert « » s'allume et reste allumé, débranchez le cordon du bloc d'alimentation d'abord de la prise puis ensuite de l'appareil.
6.1 - Position 3 (Fig. 18) sur sol foncé avec grande hauteur de marche
18 1. Posez l'appareil au milieu de la pièce qui doit être nettoyée.
Peu après, l'appareil commence à se déplacer en mode «Aléatoire» (Fig. 20/A). Au bout d'environ 3 minutes, l'appareil se met en mode « Spirale » en décrivant des cercles de plus en plus larges (Fig. 20/B).
Si l'appareil se bloque contre un obstacle, poussez-le légèrement de la main.
7.1, "Nettoyage des sols durs".
"Vidage du bac à poussières".
23 Videz le bac à poussières si possible après chaque utilisation. Videz le bac à poussières au plus tard quand le témoin de nettoyage rouge « » s'allume, une fois par mois, avant une longue période d'inutilisation, avant son expédition.
Procédez comme suit pour vider le bac à poussières :
3. Retirez avec précaution le bac à poussière par la poignée, de l'appareil (Fig. 28) et enlevez les dépôts plus importants à la main. 8. S'il n'est pas possible de vider complètement le bac à poussières et de nettoyer le filtre, procédez comme il est décrit sous ZChapitre 8.3, "Nettoyage du bac à poussières et du filtre".
"Vidage du bac à poussières".
6. Remettez le couvercle sur le bac à poussière. 7. Procédez ensuite comme il est décrit sous ZChapitre 8.4, "Mise en place du bac à poussière".
2. Posez le couvercle du boîtier d'abord devant, de manière à ce que les 2 taquets du couvercle rentrent dans les 2 fentes correspondantes (Fig. 34).
Vous l'entendez se mettre en place avec un déclic.
L'appareil ne peut être mis en marche que si le couvercle est correctement posé.
Mettez l'interrupteur marche-arrêt sur «0» pour éteindre l'appareil, puis sur «I» pour le rallumer. L'appareil peut maintenant fonctionner. Le couvercle du boîtier est mal mis. Dans ce cas, éteignez l'appareil avec l'interrupteur marche-arrêt (position «0»), et fermez le couvercle du boîtier de la manière indiquée, ZChapitre 8.4, "Mise en place du bac à poussière". Le témoin rouge de la batterie « » s'allume.
Dans ce cas, éteignez l'appareil en mettant l'interrupteur marche-arrêt sur « 0 », puis rechargez la batterie comme décrit, ZChapitre 5, "Charger la batterie de piles dans l'appareil". L'appareil a perdu le contact avec le sol. Posez l'appareil sur le sol. Il recommence de nettoyer.
« » s'allume. Poussez la coulisse pour corriger le réglage de la sensibilité des trois capteurs antichute, ZChapitre 6.1, "Réglage de la sensibilité des capteurs".
Faites remarcher l'appareil jusqu'à ce que toutes les zones de la pièce aient été nettoyées.
Enlevez les salissures entravant la rotation de la roue. Employez pour cela si nécessaire et avec prudence des ciseaux ou une pincette.
Démontez la brosse circulaire (ZChapitre 4.2, "Montage des brosses latérales circulaires") pour la débarrasser et débarrasser son logement des salissures. Employez pour cela si nécessaire et avec prudence des ciseaux ou une pincette.
La puissance de la batterie est trop faible. Dans ce cas, éteignez l'appareil en mettant l'interrupteur marche-arrêt sur « 0 », puis rechargez la batterie comme décrit, ZChapitre 5, "Charger la batterie de piles dans l'appareil".
Contrôlez si la fiche ou/et le bloc d'alimentation sont correctement branchés (ZChapitre 5, "Charger la batterie de piles dans l'appareil").
Enlevez les salissures entravant la rotation des roues. Employez pour cela si nécessaire et avec prudence des ciseaux ou une pincette.
Si vous ne pouvez pas remédier vous-même à l'anomalie au moyen de ce tableau, adressezvous à notre assistance technique (ZPage 186, "International Service") pour nous exposer le problème. Notre personnel S.A.V. est spécialement formé pour répondre à vos attentes et peut, avec votre collaboration, cerner la cause du problème pour le résoudre. Vous vous épargnez ainsi les désagréments résultant d'un éventuel renvoi et votre aspirateur robot est rapidement à nouveau opérationnel.
Vérifiez que le cordon est débranché de la prise murale avant de commencer à déposer la batterie de piles.
Ne démontez jamais la batterie de piles, ne l'exposez jamais à des températures élevées. Du liquide peut s'écouler de la batterie en cas de manipulation incorrecte. Évitez tout contact avec ce liquide.
2. 1. Utilisez l'appareil jusqu'à ce que la batterie soit entièrement déchargée et que le moteur s'arrête. 2. Appuyez sur le bouton marche-arrêt pour éteindre l'appareil (position « 0 »). 3. Appuyez fortement sur les deux points de pression du couvercle du boîtier (Fig. 35/ 1.) et retirez le couvercle du boîtier (Fig. 35/2.).
- Rapportez la batterie usagée séparément à un point de collecte communal.
