Intitulé	Valeur / Description
Type de produit	Caméscope numérique
Résolution vidéo	1920 x 1080 pixels (Full HD)
Capteur	Capteur CMOS
Zoom optique	10x
Écran	Écran LCD de 3 pouces
Formats d'enregistrement	MPEG-4, AVCHD
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	130 x 65 x 60 mm
Poids	Environ 400 g
Compatibilités	Compatible avec les cartes SD/SDHC
Type de batterie	Batterie lithium-ion
Tension	7.2 V
Puissance	Consommation d'environ 5 W
Fonctions principales	Enregistrement vidéo, prise de photos, lecture vidéo
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Disponibilité des pièces variée, consulter le service après-vente
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs
Informations générales	Idéal pour les amateurs de vidéo, léger et facile à transporter

FOIRE AUX QUESTIONS - DZHV590E HITACHI

Comment allumer le HITACHI DZHV590E ?

Pour allumer votre HITACHI DZHV590E, appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil jusqu'à ce que le voyant d'alimentation s'allume.

Que faire si l'appareil ne s'allume pas ?

Vérifiez si la batterie est correctement chargée ou si l'appareil est connecté à une source d'alimentation. Essayez de remplacer la batterie si nécessaire.

Comment transférer des vidéos sur mon ordinateur ?

Connectez votre HITACHI DZHV590E à votre ordinateur à l'aide d'un câble USB. Votre ordinateur devrait reconnaître l'appareil et vous permettre de transférer des fichiers.

Pourquoi l'image est-elle floue lors de l'enregistrement ?

Assurez-vous que l'objectif est propre et qu'il n'y a pas d'obstruction. Vérifiez également que vous êtes à une distance appropriée du sujet.

Comment supprimer des vidéos de la mémoire ?

Accédez au menu de lecture, sélectionnez la vidéo que vous souhaitez supprimer, puis choisissez l'option 'Supprimer' dans le menu.

Quel type de carte mémoire est compatible avec le HITACHI DZHV590E ?

Le HITACHI DZHV590E est compatible avec les cartes mémoire SD et SDHC jusqu'à 32 Go.

Comment changer la résolution d'enregistrement ?

Accédez au menu des paramètres, sélectionnez 'Résolution' et choisissez la qualité d'enregistrement souhaitée.

Que faire si le son est faible lors de la lecture des vidéos ?

Vérifiez que le volume de l'appareil est réglé à un niveau approprié. Assurez-vous également que le microphone n'est pas obstrué.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix pour restaurer les paramètres d'usine.

Y a-t-il un mode nocturne sur le HITACHI DZHV590E ?

Oui, le HITACHI DZHV590E dispose d'un mode nocturne. Activez-le dans le menu des paramètres pour améliorer les enregistrements dans des conditions de faible luminosité.

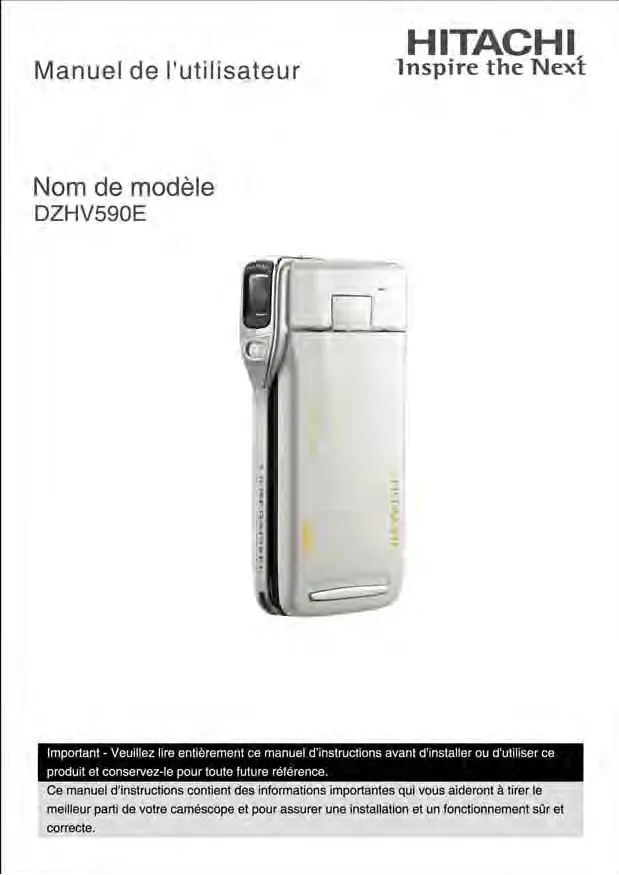

MODE D'EMPLOI DZHV590E HITACHI

Nom de modèle DZHV590E

Important - Veuillez lire entièrement ce manuel d'instructions avant d'installer ou d'utiliser ce produit et conservez-le pour toute future référence.

Ce manuel d'instructions contient des informations importantes qui vous aideront à tirer le meilleur parti de votre caméscope et pour assurer une installation et un fonctionnement sûr et correcte.

Table des matières

À propos de ce manuel......iv

Copyright......iv

Mise en Garde......v

Avant de commencer...... viii

Informations de copyright ...... viii

1 Introduction du caméscope ...... 1

1.1 Configuration du système....1
1.2 Fonctions....1
1.3 Ouverture de la boîte du caméscope......2
1.4 A propos du caméscope ....3

1.4.1 Vue de devant ....3
1.4.2 Vue de dessus....3
1.4.3 Vue de dessous....4
1.4.4 Vue de droite....4
1.4.5 Vue de droite....5
1.4.6 Utilisation du caméscope......6

2 Mise en route 9

2.1 Insérer une carte mémoire .....9
2.2 Insérer la batterie ....11
2.3 Charger la batterie....13
2.4 Allumer / éteindre le caméscope......14
2.5 Connexion à un téléviseur avec un câble USB/AV....14

2.6 Connexion à un PC avec un câble USB/AV......15
2.7 Connexion à une TV avec un câble HDMI .....16
2.8 Sélectionner un mode....17
2.9 Avant de commencer....17

2.9.1 Réglage de la date et de l'heure......17

2.9.2 Réglage de la langue....18

2.9.3 Réglage de la fonction bip .....18

3 Utilisation du caméscope .... 19

3.1 Enregistrer des clips vidéo....19
3.2 Menu Vidéo....22

3.2.1 Résolution....23
3.2.2 Qualité....24
3.2.3 Accéléré....25
3.2.4 Anti-scintillement 26
3.2.5 WB....27
3.2.6 Effet....28
3.2.7 Mode mesure....28
3.2.8 Correction du rétroéclairage....29

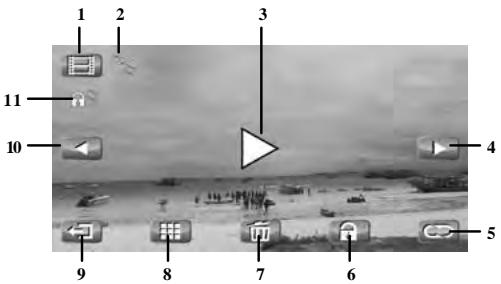

3.3 Jouer des clips vidéo....30

3.3.1 Supprimer des fichiers ....32
3.3.2 Protéger les fichiers ....33
3.3.3 Réglage Lecture auto....35

3.4 Prendre des photos ....36

3.5.1 Résolution....40

3.5.2 Qualité....40

3.5.3 Retardateur....41

3.5.4 Anti-scintillement 42

3.5.5 WB....42

3.5.6 Effet....43

3.5.7 Mode mesure....44

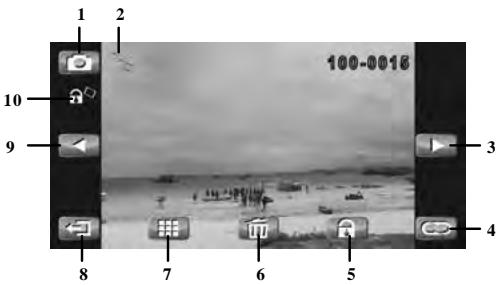

3.6 Regarder des photos ....45

3.6.1 Supprimer des fichiers .....47

3.6.2 Protéger les fichiers .....48

3.6.3 Réglage Lecture auto....49

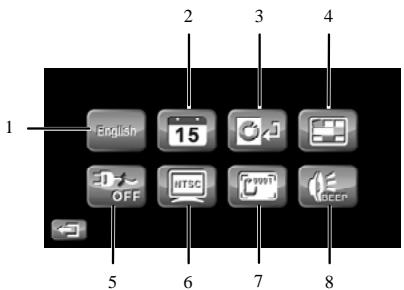

3.7 Menu du système....50

3.7.1 Langue....51

3.7.2 Date/Heure 51

3.7.3 Réglages usine....51

3.7.4 Formater....51

3.7.5 Extinction Auto....52

3.7.6 Standard TV....53

3.7.7 Numéro de fichier....53

3.7.8 Bip....53

Appendice 74

Spécifications....74

Guide de dépannage....76

Préface

Félicitations pour l'achat de ce caméscope avancé. Lisez attentivement ce manuel et gardez-le dans un endroit sûr comme référence.

À propos de ce manuel

Tous les efforts ont été faits pour assurer que le contenu de ce manuel est correct et à jour. Cependant, aucune garantie ne peut être donnée concernant l'exactitude du contenu. Si le contenu de ce manuel ne correspond pas exactement à votre caméscope, utilisez le caméscope comme point de référence. Le fabricant se réserve le droit d'effectuer des changements au contenu ou aux spécifications sans préavis. Le fabricant se réserve aussi le droit d'effectuer des changements aux spécifications techniques sans préavis.

Si les accessoires fournis ne correspondent pas à ceux indiqués sur la boîte, utilisez la boîte comme point de référence

Copyright

© Copyright 2012.

Tous droits réservés. Aucune partie de ce document ne peut être reproduite, transmise, transcrite, stockée dans un système de restitution, traduite dans une autre langue ou un autre langage informatique, sous quelque forme ou par quelque moyen que ce soit, électronique, mécanique, magnétique, optique, manuel ou autrement, sans l'autorisation préalable et écrite du fabricant.

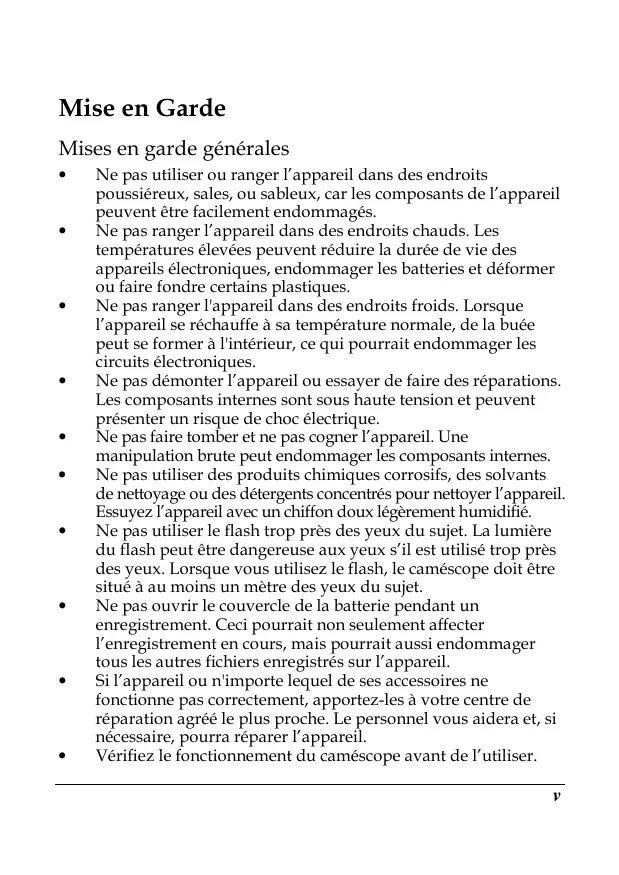

Mise en Garde

Mises en garde générales

• Ne pas utiliser ou ranger l'appareil dans des endroits poussiéreux, sales, ou sableux, car les composants de l'appareil peuvent être facilement endommagés.
• Ne pas ranger l'appareil dans des endroits chauds. Les températures élevées peuvent réduire la durée de vie des appareils électroniques, endommager les batteries et déformer ou faire fondre certains plastiques.
• Ne pas ranger l'appareil dans des endroits froids. Lorsque l'appareil se réchauffe à sa température normale, de la buée peut se former à l'intérieur, ce qui pourrait endommager les circuits électroniques.
• Ne pas démonter l'appareil ou essayer de faire des réparations. Les composants internes sont sous haute tension et peuvent présenter un risque de choc électrique.
• Ne pas faire tomber et ne pas cogner l'appareil. Une manipulation brute peut endommager les composants internes.
• Ne pas utiliser des produits chimiques corrosifs, des solvants de nettoyage ou des détergents concentrés pour nettoyer l'appareil. Essuyez l'appareil avec un chiffon doux légèrement humidifié.
• Ne pas utiliser le flash trop près des yeux du sujet. La lumière du flash peut être dangereuse aux yeux s'il est utilisé trop près des yeux. Lorsque vous utilisez le flash, le caméscope doit être situé à au moins un mètre des yeux du sujet.
• Ne pas ouvrir le couvercle de la batterie pendant un enregistrement. Ceci pourrait non seulement affecter l'enregistrement en cours, mais pourrait aussi endommager tous les autres fichiers enregistrés sur l'appareil.
• Si l'appareil ou n'importe lequel de ses accessoires ne fonctionne pas correctement, apportez-les à votre centre de réparation agréé le plus proche. Le personnel vous aidera et, si nécessaire, pourra réparer l'appareil.
  • Vérifiez le fonctionnement du caméscope avant de l’utiliser.

Notes à propos de l'écran LCD

Si l'écran est fissuré ou endommagé, faites attention à ne pas laisser le liquide à l'intérieur de l'écran LCD s'échapper. Si cela de produit, procédez comme suit :

• Si le fluide entre en contact avec la peau, essuyez avec un chiffon propre puis rincez abondamment à l'eau claire.
• Si le fluide entre en contact avec les yeux, lavez les yeux à l'eau claire pendant au moins 15 minutes, puis allez à un hôpital le plus rapidement possible.
• Si le fluide est ingéré, commencez par rincer la bouche avec de l'eau, puis buvez une grande quantité d'eau et faites vomir. Allez à un hôpital le plus rapidement possible.

Conditions d'utilisation

• Ce caméscope a été conçu pour fonctionner dans des températures comprises entre 0°C et 40°C (32°F et 104°F).
• Ne pas utiliser ou ranger le caméscope dans les endroits suivants :
• des endroits directement au soleil;
• des endroits avec une forte humidité ou poussiéreux;
• près de climatiseurs, de chauffages ou autres endroits avec des températures extrêmes;
• à l'intérieur d'un véhicule, particulièrement s'il est garé au soleil;
• des endroits soumis à de fortes vibrations.

Source d'alimentation

• Utilisez seulement le type de batterie et le chargeur qui est fourni avec le caméscope. L'utilisation d'une batterie ou d'un chargeur différent risque d'endommager le produit et peut annuler la garantie.
• Evitez de court-circuiter les bornes de la batterie. La batterie pourrait surchauffer.

• N'essayez pas d'ouvrir ou de démonter le boîtier externe.
- Enlever la batterie si l'appareil ne va pas être utilisé pendant une longue période. Si vous n'avez pas utilisé la batterie pendant plus de 3 mois, il faut recharger la batterie avant de l'utiliser.
- Si la batterie est déformée ou abîmée, enlevez-la immédiatement pour éviter toute fuite de liquide et une dilatation anormale.
- La température de la batterie sera élevée après l'avoir utilisée pendant 1 heure environ. Veuillez prendre toutes les précautions lorsque vous la retirez.
- Prenez toutes les précautions nécessaires lorsque vous retirez la batterie avec les ongles.

Avant de commencer

Prises de photos de test

Avant de prendre des photos d'une occasion importante (un mariage, un voyage à l'étranger) avec ce caméscope DV, testez en premier le caméscope et assurez-vous qu'il marche correctement. Toute perte additionnelle causée par un mauvais fonctionnement de cet appareil (par ex. coût des photos ou pertes de bénéfices liés aux photos) n'est pas de la responsabilité du fabricant. Aucune compensation ne sera accordée.

Hitachi ne compense pas pour les dommages survenus lors de l'enregistrement qui aurait mal fonctionné ni pour le contenu enregistré qui ne pourrait pas être relu en raison de problèmes avec la caméra numérique ou la carte mémoire.

Hitachi n'est pas responsable de l'enregistrement de vos vidéos et audios.

Si vous ou une tierce partie commettez une erreur de manipulation avec la caméra numérique ou la carte mémoire, etc, le contenu enregistré peut être perdu. Nous ne pouvons pas être tenus responsables de la compensation de dommages résultant de la perte de contenu enregistré.

Informations de copyright

Veuillez vous conformer aux avis « Photographies interdites » affichés dans certains endroits. Dans ces cas, il est interdit d'enregistrer une vidéo du spectacle, de l'improvisation ou de l'exposition, même pour un usage personnel. Tout transfert d'images ou de données de la carte mémoire doit être effectué dans les limites de la réglementation sur les droits d'auteur.

1 Introduction du caméscope

Lisez cette section pour découvrir les caractéristiques et les fonctions du caméscope. Ce chapitre couvre aussi la configuration requise, le contenu de la boîte et une description des différentes pièces présentes.

1.1 Configuration du système

Le caméscope nécessite un PC avec les spécifications suivantes :

• Système d'exploitation Windows® 7 / Vista / XP SP2
• Processeur Intel® / AMD Dual-Core ou supérieur
  • Au moins 1 Go de RAM ou plus
• Une carte vidéo compatible avec DirectX 9 minimum, DirectX 10 recommandé
  • Un port USB 1.1 standard ou supérieur
  • Au moins 2 Go d'espace libre sur le disque dur

- Remarque :

Un port USB 1.1 vous permettra de transférer les fichiers de et vers votre PC hôte, mais les vitesses de transfert seront beaucoup plus rapides avec un port USB 2.0.

1.2 Fonctions

Le caméscope offre une multitude de caractéristiques et de fonctions, dont :

• Full HD 1080p (30im/s.)
• Clips vidéo H.264
• Ecran LCD 3,0" tactile en couleur

1.3 Ouverture de la boîte du caméscope

La boîte devrait contenir toutes les pièces suivantes. Si l'une de ces pièces manque ou est endommagée, contactez votre revendeur immédiatement.

Manuel de l'utilisateur

Chargeur de batterie / Cordon d'alimentation

Cordon d'alimentation (Optionnel)

CD-ROM (logiciel d'application)

Câble HDMI (optionnel)

1.4 A propos du caméscope

Reportez-vous aux illustrations suivantes pour vous familiariser avec les boutons et commandes de ce caméscope.

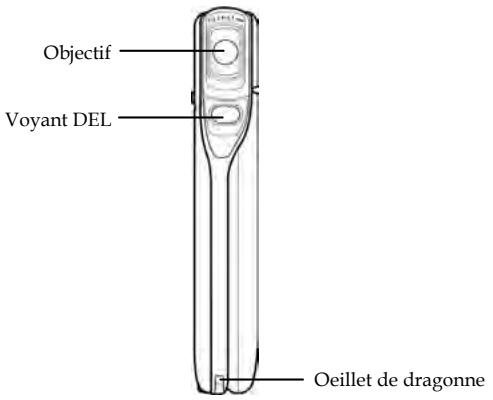

1.4.1 Vue de devant

Objectif Voyant DEL Oeillet de dragonne

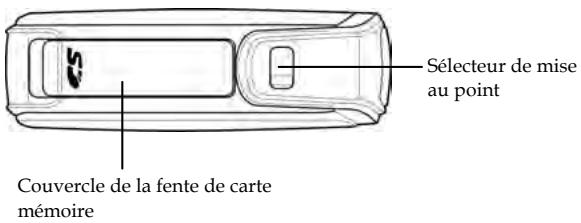

1.4.2 Vue de dessus

Sélecteur de mise au point Couvercle de la fente de carte mémoire

1.4.3 Vue de dessous

Ecran LCD Couvercle du compartiment de la batterie Microphone Bouton Marche Couvercle du compartiment de la batterie Haut-parleur

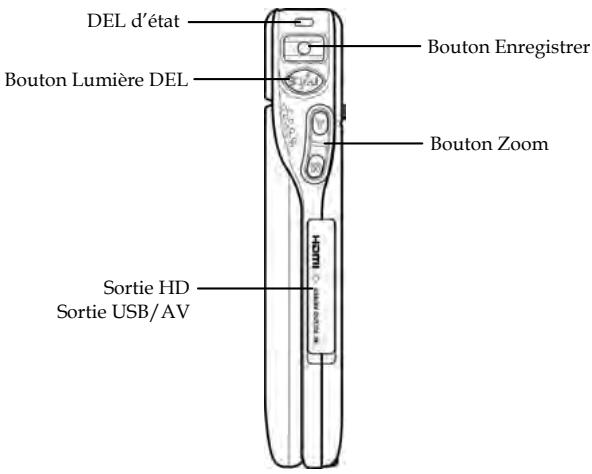

1.4.5 Vue de droite

DEL d'état Bouton Lumière DEL Bouton Enregistrer Bouton Zoom Sortie HD Sortie USB/AV

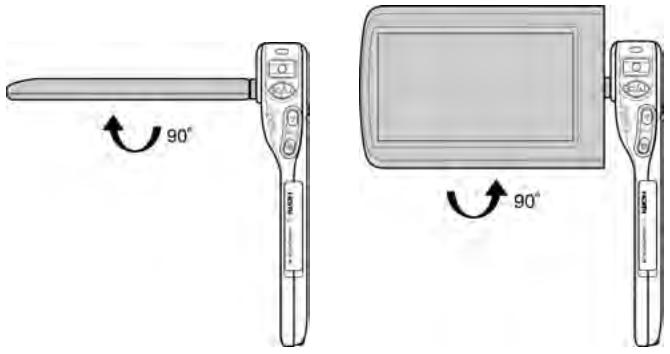

1.4.6 Utilisation du caméscope

Pour allumer le caméscope, ouvrez le panneau de l'écran LCD par 90° ou appuyez sur le bouton Marche pendant une seconde.

Ouvrez et tournez l'écran LCD comme indiqué pour regarder les images et les clips vidéo.

90° 90°

Reportez-vous au tableau suivant pour une description de la fonction de chaque bouton.

Nom	Bouton	Fonction
Bouton Marche		Appuyez pour allumer ou éteindre le caméscope.
Bouton Enregistrer		En mode Vidéo, appuyez pour commencer à enregistrer un clip vidéo. Appuyez à nouveau pour arrêter l'enregistrement.En mode Caméra, appuyez pour prendre une photo.
Sélecteur de mise au point		En mode Vidéo et Caméra:Poussez le bouton vers la gauche pour activer le mode [IMAGE].Poussez le bouton vers la droite pour retourner au mode Normal [IMAGE].
Bouton Lumière DELBouton Zoom (T/W)		En mode Vidéo ou Caméra, appuyez pour allumer ou éteindre l'éclairage LED.En mode Lecture vidéo, appuyez pour commencer la lecture d'un clip vidéo et appuyez à nouveau pour pauser/continuer la lecture.En mode Menu, appuyez pour confirmer la sélection.En mode Vidéo et Caméra, appuyez pour faire un zoom avant / un zoom arrière lorsque vous prenez des photos ou des clips vidéo.En mode Lecture photo, appuyez sur le bouton T pour entrer en mode Zoom. En mode Zoom, appuyez plusieurs fois sur le bouton T pour sélectionner le niveau de zoom désiré (jusqu'à 8X). Appuyez plusieurs fois sur le bouton W pour retourner à la taille normale.

2 Mise en route

Lisez cette section pour apprendre comment utiliser la première fois le caméscope. Cette section couvre les fonctions de base telles que la mise en marche, l'installation de la batterie et d'une carte mémoire et les réglages basiques du caméscope. Consultez les chapitres ultérieurs pour plus d'informations sur les fonctions avancées.

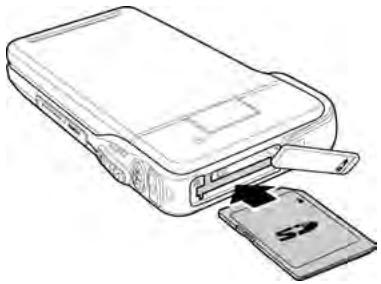

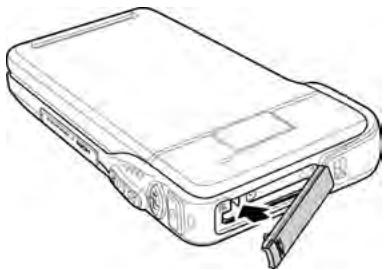

2.1 Insérer une carte mémoire

Une carte mémoire peut être insérée dans le caméscope pour fournir un stockage supplémentaire pour les photographies, les clips vidéo ou d'autres fichiers.

1. Ouvrez le couvercle de la fente de la carte mémoire.

1. Insérez la(les) carte mémoire. Nous vous recommandons d'utiliser une carte mémoire avec une capacité d'au moins 2 Go.

1. Fermez le couvercle de la fente de la carte mémoire.

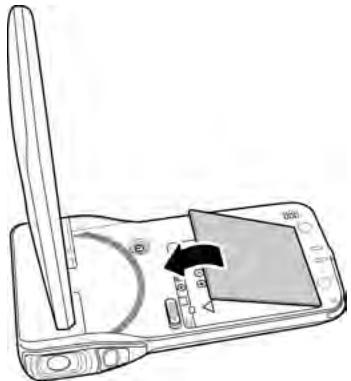

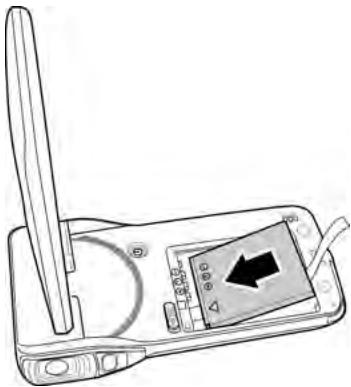

2.2 Insérer la batterie

Le caméscope est conçu pour fonctionner avec une batterie au lithium rechargeable. N'utilisez que la batterie fournie ou d'un type similaire recommandé par le fabricant ou votre revendeur.

- Remarque :

Installez la batterie exactement comme décrit ici. L'installation de la batterie à l'envers pourrait endommager le caméscope et provoquer un incendie.

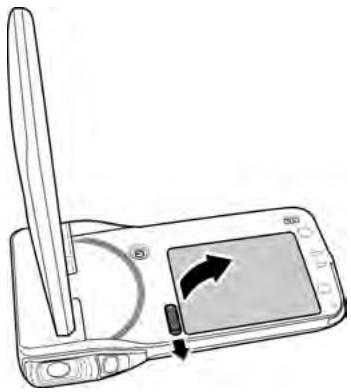

1. Poussez le loquet du couvercle du compartiment de la batterie comme indiqué dans l'illustration pour ouvrir le couvercle du compartiment de la batterie.

1. Insérez la batterie. Assurez-vous que vous avez bien fait correspondre les symboles + et - de la batterie avec les symboles + et - du compartiment du caméscope.

1. Fermez le couvercle du compartiment de la batterie.

2.3 Charger la batterie

Vous pouvez charger la batterie avec le chargeur fourni. Suivez les étapes ci-dessous pour charger votre batterie.

1. Insérez la batterie Li-ion dans le chargeur de batterie.
2. Branchez l'une des extrémités du cordon d'alimentation sur le chargeur de batterie et l'autre sur une prise murale comme indiqué.

Le voyant DEL s'allume en rouge et indique que la batterie est en train de se charger.

Lorsque la batterie a fini de se charger, le voyant DEL vert s'allumera. La durée du chargement est d'environ 120 minutes avec un chargeur et une connexion USB.

- Remarque :

Vous pouvez aussi charger la batterie en connectant le caméscope à un ordinateur en utilisant le câble USB fourni. Lorsque le caméscope s'allume et qu'il est connecté à un ordinateur, le caméscope entre automatiquement en mode de stockage de masse. Lorsque le caméscope est connecté à un ordinateur sans être allumé, la batterie du caméscope se recharge. Il aut environ 180 minutes pour charger entièrement la batterie. La durée du chargement dépend de la capacité de la batterie et des conditions ambiantes.

2.4 Allumer / éteindre le caméscope

Ouvrez/fermez l'écran LCD ou appuyez sur le bouton Marche pour allumer/éteindre le caméscope.

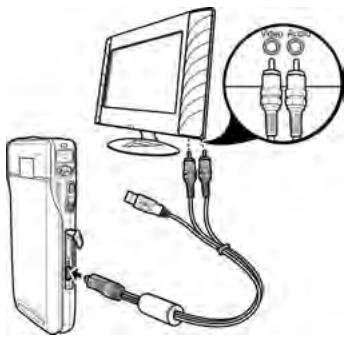

2.5 Connexion à un téléviseur avec un câble USB/AV

Pour regarder les photos ou les clips vidéo sur un téléviseur, connectez le caméscope à un téléviseur en utilisant le câble USB/AV fourni comme indiqué.

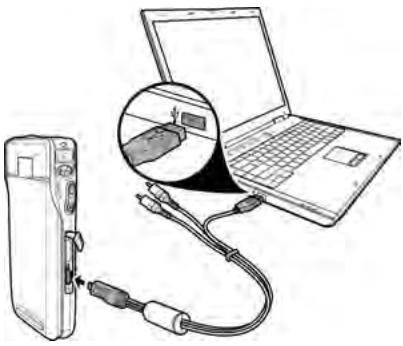

2.6 Connexion à un PC avec un câble USB/AV

Connectez le caméscope à un ordinateur en utilisant le câble USB/AV fourni comme indiqué. Lorsque le caméscope s'allume et qu'il est connecté à un ordinateur, le caméscope entre automatiquement en mode de stockage de masse. Lorsque le caméscope est connecté à un ordinateur sans être allumé, la batterie du caméscope se recharge.

Impossible de supprimer le fichier de l'ordinateur qui est connecté via USB.

Veuillez supprimer ou enregistrer les fichiers sur votre carte SD via un lecteur de carte ou placez la carte dans votre ordinateur.

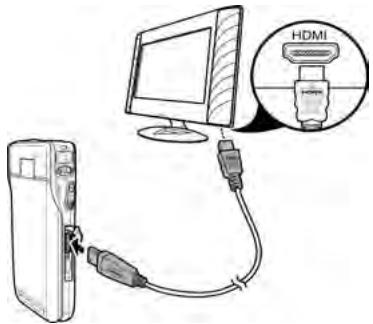

2.7 Connexion à une TV avec un câble HDMI

Veuillez lire cette section pour apprendre à afficher les clips vidéo ou les photos sur un téléviseur HD. En le connectant à un téléviseur HD, vous profiterez de la haute résolution pour regarder les clips vidéo ou les photos.

Vous pouvez aussi connecter le caméscope à un téléviseur en utilisant un câble HDMI (optionnel).

1. Pour éviter qu'il s'éteigne automatiquement, il est recommandé d'allumer le caméscope en premier avant de le connecter à une TV avec un câble HDMI.
2. La caméscope ne prend pas de photos et n'enregistre pas de vidéos lorsqu'il est connecté à un téléviseur.
3. Le téléviseur ne peut afficher que le mode de lecture du mode vidéo et les autres modes ne peuvent pas être activés après avoir branché le câble AV au caméscope.
4. Un bruit (pop) est normal lors de la mise en marche/arrêt ainsi que lors du branchement du câble AV/HDMI au caméscope.

2.8 Sélectionner un mode

Le caméscope possède 3 différents modes : Vidéo, Photo, et RÉGLAGE. Par défaut, le caméscope est en mode Vidéo lorsqu'il s'allume.

En mode Vidéo :

• Pressez sur pour aller au mode Caméra.
• Pressez sur pour aller au mode RÉGLAGE.

En mode Caméra :

• Pressez sur pour aller au mode Vidéo.
• Pressez sur pour aller au mode RÉGLAGE.

2.9 Avant de commencer

Avant de pouvoir utiliser votre caméscope, vous devez régler quelques paramètres de base, comme l'heure et la date, la langue et la fonction bip.

2.9.1 Réglage de la date et de l'heure

Pour régler la date et l'heure, procédez de la façon suivante :

1. Allumez le caméscope et pressez sur pour aller au mode RÉGLAGE.

2. Pressez sur 15 pour ouvrir le menu.

3. Pour ajuster un élément d'un champ, pressez sur le champ désiré.

4. Pressez sur ▲/▼ pour ajuster la valeur.

Date / Heure 2012 / 01 / 01 00 : 49

1. Répétez les étapes 3-4 pour régler d'autres champs.

2. Pressez sur OK pour enregistrer les modifications.

2.9.2 Réglage de la langue

Pour régler la langue, procédez de la façon suivante :

1. Allumez le caméscope et pressez sur pour aller au mode RÉGLAGE.
2. Pressez sur pour ouvrir le menu.
3. Pressez sur l'option de langue pour sélectionner la langue désirée.
4. Pressez sur OK pour confirmer.

2.9.3 Réglage de la fonction bip

Pour régler la fonction bip, procédez de la façon suivante :

1. Allumez le caméscope et pressez sur pour aller au mode RÉGLAGE.
2. Pressez sur pour ouvrir le menu.
3. Pressez sur l'option pour sélectionner pour allumer la sonnerie ou pour éteindre la sonnerie.
4. Pressez sur OK pour confirmer.

3 Utilisation du caméscope

3.1 Enregistrer des clips vidéo

Pour enregistrer des clips vidéo, procédez de la façon suivante:

1. Allumez le caméscope. Par défaut, le caméscope est en mode Vidéo.

- En mode Caméra, pressez sur 📷 pour aller au mode Vidéo.

1. Appuyez sur le bouton Enregistrer pour commencer à enregistrer la vidéo.

Pour ajuster le clip vidéo vous pouvez:

• Utiliser le bouton Zoom pour faire un zoom avant/arrière.
• Appuyez sur le bouton d'éclairage LED pour allumer ou éteindre l'éclairage LED.

• Poussez le Sélecteur de mise au point vers la gauche pour activer le mode Macro (ﷺ).

• Pour arrêter d'enregistrer le clip vidéo, appuyez de nouveau sur le bouton Enregistrer.

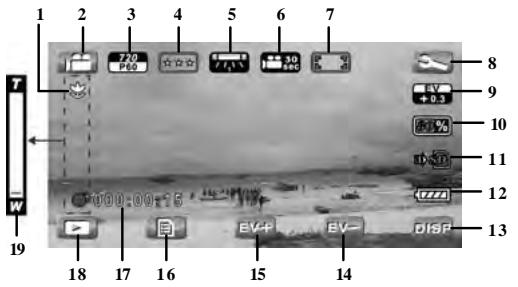

L'écran d'enregistrement vidéo

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 T W EV+ EV- DISP

No.	Icône	Description
1	\	Indique que le mode Macro est activé.
	84\	Indique que le mode Normal est activé.
2	6HZ\	Indique que le caméscope est en mode Vidéo.
3	458\	Indique la résolution vidéo.
4	\	Indique la qualité vidéo utilisée.
5	\	Indique le réglage de la Balance du blanc.
6	\63WZ\	Indique le mode d'intervalle de temps.
7	\	Indique le mode de mesure.
8	\3756\	Pressez pour aller au mode RÉGLAGE.
9	\	Indique le réglage actuel de la compensation EV
10		Indique l’espace mémoire restant sur votre carte mémoire.
11		Indique le type de mémoire de stockage utilisé.
12		Indique la puissance restante de la batterie.
13		Pressez pour sélectionner le type d'information à afficher sur l'écran.
14		Pressez pour baisser la valeur de correction EV.
15		Pressez pour augmenter la valeur de correction EV.
16		Pressez pour ouvrir le menu Vidéo.
17		Indique la durée d’enregistrement.
18		Pressez pour aller au mode Lecture.
19		Indique l’état actuel du zoom.

3.2 Menu Vidéo

Pour sélectionner un menu dans le mode Vidéo, procédez de la façon suivante:

1. Sélectionnez le mode Vidéo.

- En mode Caméra, pressez sur pour aller au mode Vidéo.

1. Pressez pour ouvrir l'écran du menu du mode Vidéo.
2. Pressez sur l'option de menu désiré pour ouvrir le menu correspondant.
3. Pressez sur une option pour sélectionner le réglage désiré et pressez sur OK pour confirmer.
4. Pressez sur pour fermer le menu.

Les éléments suivants sont disponibles dans le menu Vidéo:

1 2 3 4 5 6 7 8

1. Résolution (1050 P30)
2. Qualité (★★★)
3. Intervalle de temps (OFF)

4. Anti-scintillement (HZ AUTO)

5. Balance du blanc (1)

6. Effet (☐)
7. Mode de mesure (☐)
8. Correction du rétroéclairage

Remarque :

1. En raison des limites du système FAT32, l'enregistrement sera interrompu et sauvegardé lorsqu'il atteint les 3,66 Go, mais les clips seront connectés à la lecture.

3.2.1 Résolution

Le menu Résolution vous permet de régler la résolution avant d'enregistrer un clip vidéo. Plus la résolution est élevée, plus d'espace est nécessaire.

Pour régler la résolution, procédez de la façon suivante :

1. En mode Vidéo, pressez sur menu du mode Vidéo.

pour ouvrir l'écran du

1. Pressez sur pour ouvrir le menu.

2. Pressez sur une option pour sélectionner le réglage désiré.

Resolution P30 P60 P50 P60 OK

• : Sélectionnez cette option pour une résolution de 1920 x 1080 (30 im/s).
- : Sélectionnez cette option pour une résolution de 1280 x 720 (60 im/s).
- : Sélectionnez cette option pour une résolution de 1280 x 720 (30 im/s).
- : Sélectionnez cette option pour une résolution de 848 x 480 (60 im/s).

1. Pressez sur OK pour confirmer.

3.2.2 Qualité

Le menu Qualité permet de régler la qualité vidéo. Plus la qualité est élevée, plus d'espace est nécessaire.

Pour régler la qualité, procédez de la façon suivante :

1. En mode Vidéo, pressez sur pour ouvrir l'écran du menu du mode Vidéo.

2. Pressez sur pour ouvrir le menu.

3. Pressez sur une option pour sélectionner le réglage désiré.

Qualité OK Finish OK

• : Sélectionnez cette option pour une super haute qualité.
• : Sélectionnez cette option pour une haute qualité.
• : Sélectionnez cette option pour une qualité normale.

1. Pressez sur OK pour confirmer.

3.2.3 Accéléré

Avec la fonction Intervalle de temps, les images sont enregistrées plus lentement qu'avec la vitesse d'enregistrement normal, mais la vidéo enregistrée peut être jouée à une vitesse rapide, qui est plus rapide que la vitesse de lecture normale. Vous pouvez utiliser cette fonction pour enregistrer des vidéos telles que l'évolution d'un projet de construction, les changements du temps, ou une fleur qui fleurie.

Pour régler l'Intervalle de temps, procédez de la façon suivante:

1. En mode Vidéo, pressez sur menu du mode Vidéo.

pour ouvrir l'écran du

1. Pressez sur pour ouvrir le menu.

2. Pressez sur une option pour sélectionner le réglage désiré.

• OFF : Sélectionnez cette option pour activer cette fonction.

- : Sélectionnez cette option pour un intervalle de délai de 1 seconde.

Acceleré OFF 1 sec 5 sec 30 sec or

• : Sélectionnez cette option pour un intervalle de délai de 5 seconde.

• : Sélectionnez cette option pour un intervalle de délai de 30 seconde.

• Pressez sur OK pour confirmer.

3.2.4 Anti-scintillement

Le menu Anti-scintillement vous permet de régler le taux de rafraîchissement du caméscope. Augmentez le taux de rafraîchissement pour réduire les scintillements et la fatigue des yeux. Pour régler le taux de rafraîchissement, procédez de la façon suivante :

1. En mode Vidéo, pressez sur pour ouvrir l'écran du menu du mode Vidéo.
2. Pressez sur pour ouvrir le menu.
3. Pressez sur une option pour sélectionner le réglage désiré.

HZ AUTO : Sélectionnez cette option pour ajuster manuellement la fréquence en fonction du réglage du standard TV.

- 60Hz : Sélectionnez cette option pour régler la fréquence sur 60 Hz.

- 50Hz : Sélectionnez cette option pour régler la fréquence sur 50Hz.

1. Pressez sur OK pour confirmer.

Anti-scintilement H2 AUTO 60Hz 50Hz low

3.2.5 WB

Le menu WB vous permet de régler la WB lorsque vous prenez des photos ou enregistrez des clips vidéos sous certaines conditions d'éclairage.

Pour régler la WB, procédez de la façon suivante:

1. En mode Vidéo, pressez sur pour ouvrir l'écran du menu du mode Vidéo.
2. Pressez sur pour ouvrir le menu.
3. Pressez sur une option pour sélectionner le réglage désiré.

WB WB AUTO 1 2 For

• WB AUTO : Choisissez cette option pour que le caméscope puisse ajuster automatiquement la WB.
  • : Choisissez cette option pour un éclairage tungstène.
• : Sélectionnez cette option pour un éclairage fluorescent (température de couleur de 4000k).

• : Sélectionnez cette option pour un éclairage fluorescent (température de couleur de 5000k).
  • : Choisissez cette option pendant la journée.
  • : Choisissez cette option pour l'enregistrement lors des jours nuageux.

• Pressez sur OK pour confirmer.

3.2.6 Effet

Le menu Effet vous permet de changer l'effet de l'enregistrement.

Pour régler l'effet, procédez de la façon suivante:

1. En mode Vidéo, pressez sur pour ouvrir l'écran du menu du mode Vidéo.
2. Pressez sur pour ouvrir le menu.
3. Pressez sur une option pour sélectionner le réglage désiré.

• : Choisissez cette option pour les photos en couleur.

- : Choisissez cette option pour un effet monochrome. - : Choisissez cette option pour un effet avec des couleurs brunes.

1. Pressez sur OK pour confirmer.

3.2.7 Mode mesure

Utilisez cette fonction pour sélectionner la zone du cadre ou le sujet pour que le caméscope puisse calculer l'exposition.

Pour régler le Mode mesure, procédez de la façon suivante:

1. En mode Vidéo, pressez sur pour ouvrir l'écran du menu du mode Vidéo.

2. Pressez sur pour ouvrir le menu.

3. Pressez sur une option pour sélectionner le réglage désiré.

pour ouvrir l'écran du

Mode ensure low

• : Sélectionnez cette option pour calculer l'exposition basée sur la zone entière de l'image, mais fournit plus d'exposition au centre du sujet.
• : Sélectionnez cette option pour calculer l'exposition basée sur la zone entière de l'image.

• : Sélectionnez cette option pour calculer l'exposition basée sur la petite partie au centre de l'écran.

• Pressez sur OK pour confirmer.

3.2.8 Correction du rétroéclairage

Utilisez cette fonction pour obtenir des meilleurs résultats lorsque le sujet est éclairé par une lumière derrière celui-ci.

Pour régler la correction du rétroéclairage, procédez de la façon suivante :

1. Dans le mode Vidéo, appuyez sur le bouton Menu ou pressez sur pour ouvrir l'écran du menu du mode Vidéo.
2. Pressez sur pour ouvrir le menu.
3. Pressez sur une option pour sélectionner le réglage désiré.

• OFF : Sélectionnez cette option pour activer cette fonction.

• ON : Sélectionnez cette option pour activer cette fonction.

1. Pressez sur OK pour confirmer.

Compensation retroeclairage OFF ON low

3.3 Jouer des clips vidéo

Pour jouer des clips vidéo, procédez de la façon suivante:

1. Sélectionnez le mode Vidéo.

- En mode Caméra, pressez sur pour aller au mode Vidéo.

1. Pressez sur pour afficher l'écran Lecture vidéo
2. Pressez sur 🏠/ pour parcourir les vidéos enregistrées.
3. Appuyez sur le bouton d'éclairage LED ou pressez sur ▷ pour jouer le clip vidéo sélectionné.

• Pour pauser la lecture, appuyez sur le 📊 ou appuyez sur le bouton d'éclairage LED. Pour continuer, pressez sur 📋 ou appuyez à nouveau sur le bouton d'éclairage LED.
• Pour reculer/avancer rapidement, pressez sur 📄/ 📋.
• Pour régler le volume pendant la lecture, pressez sur 📋.

Pressez sur 📄/ 📋 pour régler le niveau du volume comme désiré.

1. Pour arrêter la lecture, pressez sur □ ou appuyez sur le bouton Enregistrer.

L'écran du mode Lecture Vidéo

1 2 3 4 5 6 7 8 9 10 11

No.	Icône	Description
1		Indique que le caméscope est en mode Lecture Vidéo.
2		Indique que la Lecture auto est activée.
3	[awel]	Pressez pour jouer le clip vidéo.
4	[te+e]	Pressez pour afficher le clip vidéo suivant.
5	[soz]	Pressez pour ouvrir le menu Lecture auto.
6	[twn+e]	Pressez pour ouvrir le menu Protéger.
7	[soz+e]	Pressez pour ouvrir le menu Supprimer.
8	[coz]	Pressez pour afficher les images en miniature.
9	[soz]	Pressez pour changer au mode Vidéo.
10		Pressez pour afficher le clip vidéo précédent.
11		Indique que le fichier sélectionné est protégé.

3.3.1 Supprimer des fichiers

Le sous-menu Supprimer permet de supprimer un ou tous les fichiers.

Pour supprimer un fichier, procédez de la façon suivante:

1. En mode Lecture vidéo, pressez sur 🏠/ pour sélectionner le fichier désiré.

2. Pressez sur pour ouvrir le menu Supprimer.

3. Pressez sur pour ouvrir le menu Supprimer un.

4. Pressez sur √ pour supprimer le fichier.

5. Répétez les étapes 1-4 pour supprimer d'autres fichiers.

Pour supprimer tous les fichiers, procédez de la façon suivante:

1. En mode Lecture vidéo, pressez sur pour ouvrir le

menu Supprimer.

1. Pressez sur pour ouvrir le menu Supprimer tous.

2. Pressez sur √ pour supprimer tous les fichiers.

Une fois supprimés, les fichiers ne peuvent pas être récupérés. Assurez-vous alors d'avoir transféré les fichiers sur votre ordinateur ou sur un autre appareil de sauvegarde. Les fichiers qui ont été protégés ne seront pas supprimés. Vous devrez annuler la protection de ces fichiers avant de pouvoir les supprimer.

3.3.2 Protéger les fichiers

La fonction Protéger permet de protéger un fichier ou tous les fichiers contre une suppression accidentelle.

Pour supprimer un fichier, procédez de la façon suivante :

1. En mode Lecture vidéo, pressez sur 🏠/ pour sélectionner le fichier désiré.

2. Pressez sur pour ouvrir le menu Protéger.

3. Pressez sur pour protéger le fichier. Une icône de protection (☐) apparaît sur l'écran pour indiquer que le fichier est maintenant protégé.

1. Répétez les étapes 1-3 pour protéger d'autres fichiers.

Pour déverrouiller le fichier, procédez comme suit :

1. En mode Lecture vidéo, pressez sur pour ouvrir le menu Protéger.

2. Pressez sur pour déverrouiller le fichier.

Pour protéger tous les fichiers, procédez de la façon suivante :

1. En mode Lecture vidéo, pressez sur pour ouvrir le menu Protéger.

2. Pressez sur pour protéger tous les fichiers.

Aucun fichier n'a été protégé

Au moins 1 fichier a été protégé

- Remarque :

Pour déprotéger tous les fichiers, pressez sur

3.3.3 Réglage Lecture auto

La fonction Lecture auto permet de jouer les clips vidéo enregistrés l'un après l'autre.

Pour activer la fonction Lecture auto pour la vidéo sélectionnée,

procédez de la façon suivante:

1. En mode Lecture vidéo,

pressez sur pour ouvrir le menu Lecture auto.

1. Touchez pour activer la

lecture automatique de la vidéo en cours.

L'écran de lecture s'affiche.

1. Appuyez sur le bouton d'éclairage LED ou pressez sur pour commencer la lecture auto.

Pour activer la lecture auto de toutes les vidéos, procédez de la façon suivante:

1. En mode Lecture vidéo, pressez sur Lecture auto.

pour ouvrir le menu

1. Touchez pour activer la lecture automatique de toutes les vidéos.

L'écran de lecture s'affiche.

1. Appuyez sur le bouton d'éclairage LED ou pressez

sur ▷ pour commencer la lecture auto.

3.4 Prendre des photos

Pour prendre des photos, procédez de la façon suivante:

1. Allumez le caméscope.
2. Pressez sur pour aller au mode Caméra.

3. En mode Caméra, vous pouvez faire ce qui suit :

4. Utiliser le bouton Zoom pour faire un zoom avant/arrière.

5. Appuyez sur le bouton d'éclairage LED pour allumer ou éteindre l'éclairage LED.

6. Poussez le Sélecteur de mise au point vers la gauche pour activer le mode Macro (ﷺ).

7. Appuyez sur le Bouton Enregistrer pour prendre une photo

8. Lorsque vous appuyez sur le déclencheur à moitié vers le bas et le relâcher, l'écran est noir pendant une seconde. Cette situation est normale.

9. Lorsque le cadre vert apparaît, la mise au point est effectuée.

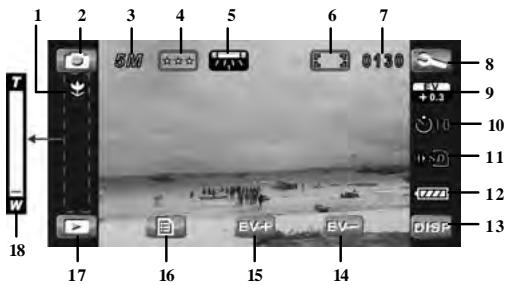

L'écran de prise de photo

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 5M 0130 +0.3 +0.2 EV+ EV- DISP

No.	Icône	Description
1		Indique que le mode Macro est activé.
		Indique que le mode Normal est activé.
2		Indique que le caméscope est en mode Caméra.
3		Indique la résolution de l'image.
4		Indique la qualité d'image utilisée.
5		Indique le réglage de la Balance du blanc.
6		Indique le mode de mesure.
7		Indique le nombre de photos disponibles.
8		Pressez pour aller au mode RÉGLAGE.
9		Indique le réglage actuel de la compensation EV.
10		Indique que le mode retardateur est réglé sur 10 secondes.
11		Indique le type de mémoire de stockage utilisé.
12		Indique la puissance restante de la batterie.
13		Pressez pour sélectionner le type d'information à afficher sur l'écran.
14		Pressez pour baisser la valeur de correction EV.
15		Pressez pour augmenter la valeur de correction EV.
16		Pressez pour ouvrir le menu Caméra.
17		Pressez pour aller au mode Lecture photo.
18		Indique l'état actuel du zoom.

3.5 Menu Photo

Pour sélectionner un menu dans le mode Photo, procédez de la façon suivante :

1. Allumez le caméscope.
2. Pressez sur pour aller au mode Caméra.
3. Pressez sur pour ouvrir l'écran du menu du mode Caméra.
4. Pressez sur l'option de menu désiré pour ouvrir le menu correspondant.
5. Pressez sur une option pour sélectionner le réglage désiré et pressez sur OK pour confirmer.
6. Pressez sur pour fermer le menu.

Les éléments suivants sont disponibles dans le menu Photo:

1 5 6 7 2 3 4 5M 10 HZ AUTO

1. Résolution (5M)
2. Qualité (
3. Retardateur (10)

4. Anti-scintillement (HZ AUTO)

5. Balance du blanc (1)

6. Effet (☐)
7. Mode de mesure (☐)

3.5.1 Résolution

Le menu Résolution vous permet de régler la résolution avant de prendre une photo. Plus la résolution est élevée, plus d'espace est nécessaire.

Pour régler la résolution, procédez de la façon suivante :

1. En mode Caméra, pressez sur pour ouvrir l'écran du menu du mode Caméra.

2. Pressez sur pour ouvrir le menu.

3. Pressez sur une option pour sélectionner le réglage désiré.

• : Sélectionnez cette option pour une résolution de 1664 x 1248.
• : Sélectionnez cette option pour une résolution de 2592 x 1944.

• : Sélectionnez cette option pour une résolution de 4608 x 3456.

• Pressez sur OK pour confirmer.

3.5.2 Qualité

Le menu Qualité permet de régler la qualité des photos. Plus la qualité est élevée, plus d'espace est nécessaire.

Pour régler la qualité des photos, procédez de la façon suivante:

1. En mode Caméra, pressez sur pour ouvrir l'écran du menu du mode Caméra.

2. Pressez sur pour ouvrir le menu.

3. Pressez sur une option pour sélectionner le réglage désiré.

Qualité OK Cancel Finish

• : Sélectionnez cette option pour une super haute qualité.
• : Sélectionnez cette option pour une haute qualité.
• : Sélectionnez cette option pour une qualité normale.

1. Pressez sur OK pour confirmer.

3.5.3 Retardateur

Le menu Retardateur vous permet de régler le retardateur lorsque vous voulez prendre des photos. Le retardateur vous permet de prendre des photos après un délai prédéfini.

Pour régler le retardateur, procédez de la façon suivante:

1. En mode Caméra, pressez sur menu du mode Caméra.

pour ouvrir l'écran du

1. Pressez sur pour ouvrir le menu.

2. Pressez sur une option pour sélectionner le réglage désiré.

Retardateur OFF 5 10 low

• : Sélectionnez cette option pour éteindre le retardateur.
- : Sélectionnez cette option pour un délai de 5 secondes.
• : Sélectionnez cette option pour un délai de 10 secondes.

1. Pressez sur OK pour confirmer.

3.5.4 Anti-scintillement

Le menu Anti-scintillement vous permet de régler le taux de rafraîchissement du caméscope. Augmentez le taux de rafraîchissement pour réduire les scintillements et la fatigue des yeux. Pour régler le taux de rafraîchissement, procédez de la façon suivante:

1. En mode Caméra, pressez sur pour ouvrir l'écran du menu du mode Caméra.
2. Pressez sur H2 AUTO pour ouvrir le menu.
3. Pressez sur une option pour sélectionner le réglage désiré.

Anti-scintilement H2 AUTO 60Hz 50Hz low

• HZ AUTO : Sélectionnez cette option pour ajuster manuellement la fréquence en fonction du réglage du standard TV.
- 60Hz : Sélectionnez cette option pour régler la fréquence sur 60 Hz.
- 50Hz : Sélectionnez cette option pour régler la fréquence sur 50Hz.

1. Pressez sur OK pour confirmer.

3.5.5 WB

Le menu WB vous permet de régler la WB lorsque vous prenez des photos sous des conditions d'éclairage spécifiques.

Pour régler la WB, procédez de la façon suivante:

1. En mode Caméra, pressez sur pour ouvrir l'écran du menu du mode Caméra.

2. Pressez sur pour ouvrir le menu.

3. Pressez sur une option pour sélectionner le réglage désiré.

- WB AUTO : Choisissez cette option pour que le caméscope puisse ajuster automatiquement la WB.

• : Choisissez cette option pour un éclairage tungstène.
- Choisissez cette option pour un éclairage fluorescent (température de couleur de 4000k).
- : Choisissez cette option pour un éclairage fluorescent (température de couleur de 5000k).
• : Choisissez cette option pendant la journée.
• : Choisissez cette option pour l'enregistrement lors des jours nuageux.

1. Pressez sur OK pour confirmer.

3.5.6 Effet

Le menu Effet vous permet de changer l'effet de l'enregistrement. Pour régler l'effet, procédez de la façon suivante:

1. En mode Caméra, pressez sur pour ouvrir l'écran du menu du mode Caméra.

2. Pressez sur pour ouvrir le menu.

3. Pressez sur une option pour sélectionner le réglage désiré.

WB WB AUTO 1 2 low

• : Choisissez cette option pour les photos en couleur.
• : Choisissez cette option pour un effet monochrome.
- : Choisissez cette option pour un effet avec des couleurs brunes.

1. Pressez sur OK pour confirmer.

3.5.7 Mode mesure

Utilisez cette fonction pour sélectionner la zone du cadre ou le sujet pour que le caméscope puisse calculer l'exposition.

Pour régler le Mode mesure, procédez de la façon suivante :

1. En mode Caméra, pressez sur pour ouvrir l'écran du menu du mode Caméra.
2. Pressez sur pour ouvrir le menu.
3. Pressez sur une option pour sélectionner le réglage désiré.

• : Sélectionnez cette option pour calculer l'exposition basée sur la zone entière de l'image, mais fournit plus d'exposition au centre du sujet.

- : Sélectionnez cette option pour calculer l'exposition basée sur la zone entière de l'image.

- : Sélectionnez cette option pour calculer l'exposition basée sur la petite partie au centre de l'écran.

1. Pressez sur OK pour confirmer.

3.6 Regarder des photos

Pour regarder des photos, procédez de la façon suivante:

1. Aller au mode Caméra.

- En mode Vidéo, pressez sur pour aller au mode Caméra.

1. Pressez sur pour afficher l'écran Lecture photo.

2. Pressez sur 🏠/ pour parcourir les photos enregistrées.

- Pressez sur pour ouvrir le mode miniature. En mode Miniature,

pressez sur une image miniature pour afficher la photo en plein écran. Pressez sur 🏠/pour aller à la page précédente ou suivante.

- Appuyez sur le bouton Zoom (T) pour aller au mode Zoom. En mode Zoom, utilisez le bouton Zoom (T) pour sélectionner le niveau de zoom désiré (jusqu'à 8X). Lorsque l'image a été agrandie, pressez sans arrêter sur la flèche de direction sur l'écran pour regarder l'image agrandie. Appuyez plusieurs fois sur le bouton Zoom (W) pour retourner à la taille normale.

1. Pressez sur OK pour retourner au mode Caméra.

L'écran Lecture de photo

1 2 10 9 8 7 6 5 100-0016 3 4

No.	Icône	Description
1		Indique que le caméscope est en mode Lecture Photo.
2		Indique que la Lecture auto est activée.
3		Pressez pour afficher le clip vidéo suivant.
4		Pressez pour ouvrir le menu Lecture auto.
5		Pressez pour ouvrir le menu Protéger.
6		Pressez pour ouvrir le menu Supprimer.
7		Pressez pour afficher les images en miniature.
8		Pressez pour aller au mode Caméra.
9		Pressez pour afficher le clip vidéo précédent.
10		Indique que le fichier sélectionné est protégé.

3.6.1 Supprimer des fichiers

Le sous-menu Supprimer permet de supprimer un ou tous les fichiers.

Pour supprimer un fichier, procédez de la façon suivante:

1. En mode Lecture photo, pressez sur 🏠/ pour

sélectionner le fichier désiré.

1. Pressez sur pour ouvrir le menu Supprimer.

2. Pressez sur pour ouvrir le menu Supprimer un.

3. Pressez sur √ pour supprimer le fichier.

4. Répétez les étapes 1-4 pour supprimer d'autres fichiers.

Pour supprimer tous les fichiers, procédez de la façon suivante :

1. En mode Lecture photo, pressez sur pour ouvrir le menu Supprimer.

2. Pressez sur pour ouvrir le menu Supprimer tous.

3. Pressez sur √ pour supprimer tous les fichiers.

Une fois supprimés, les fichiers ne peuvent pas être récupérés. Assurez-vous alors d'avoir transféré les fichiers sur votre ordinateur ou sur un autre appareil de sauvegarde. Les fichiers qui ont été protégés ne seront pas supprimés. Vous devrez annuler la protection de ces fichiers avant de pouvoir les supprimer.

3.6.2 Protéger les fichiers

La fonction Protéger permet de protéger un fichier ou tous les fichiers contre une suppression accidentelle.

Pour supprimer un fichier, procédez de la façon suivante:

1. En mode Lecture photo, pressez sur 🏠/▸ pour sélectionner le fichier désiré.

2. Pressez sur pour ouvrir le menu Protéger.

3. Pressez sur pour protéger le fichier. Une icône de protection (") apparaît sur l'écran pour indiquer que le fichier est maintenant protégé.

4. Répétez les étapes 1-3 pour protéger d'autres fichiers.

Pour déverrouiller le fichier, procédez comme suit :

1. En mode Lecture vidéo, pressez sur pour ouvrir le menu Protéger.

2. Pressez sur pour déverrouiller le fichier.

100-0016 Open Open

Pour protéger tous les fichiers, procédez de la façon suivante :

1. En mode Lecture vidéo, pressez sur pour ouvrir le menu Protéger.
2. Pressez sur pour protéger tous les fichiers.

100-0018 应用

Aucun fichier n'a été protégé

100-0516 OK

Au moins 1 fichier a été protégé

- Remarque :

Pour déprotéger tous les fichiers, pressez sur 📣.

3.6.3 Réglage Lecture auto

La fonction Lecture auto permet de jouer un diaporama des photos enregistrées sur votre caméscope.

Pour activer la Lecture auto, procédez de la façon suivante:

1. En mode Lecture photo, pressez sur pour ouvrir le menu Lecture auto.

2. Pressez sur pour activer la lecture auto. L'écran Lecture auto s'affiche et la fonction de lecture auto commence automatiquement.

Pour ouvrir le menu Système, procédez de la façon suivante:

1. En mode Vidéo ou Caméra, pressez sur pour aller au mode RÉGLAGE.
2. Pressez sur le menu désiré pour ouvrir le menu correspondant.

Les éléments suivants sont disponibles dans le menu Système:

1. Langue (English)

2. Date/Heure (15)

3. Réglages usine (☐)

4. Formater (☐)

5. Extinction Auto. (OFF)

6. Standard TV (NTSG)

7. Numéro de fichier ( )

8. Bip (EEP)

3.7.1 Langue

Reportez-vous à la section 2.9.2 "Réglage de la langue".

3.7.2 Date/Heure

Reportez-vous à la section 2.9.1 "Réglage de la date et de l'heure".

3.7.3 Réglages usine

Le menu Défaut vous permet de réinitialiser tous les paramètres du caméscope et de restaurer les réglages par défaut.

Pour le réinitialiser, procédez de la façon suivante:

1. Pressez sur pour ouvrir le menu.

2. Pressez sur √ pour réinitialiser.

3. Pressez sur OK pour confirmer.

Régages usine ✓ × low

3.7.4 Formater

Le menu Formater vous permet de formater votre carte mémoire ou la mémoire interne.

Pour formater la carte mémoire, procédez de la façon suivante:

1. Pressez sur pour ouvrir le menu.
2. Pressez sur pour formater la mémoire interne ou pressez sur pour formater la carte mémoire.

Formater mémoire interçu 52 51

1. Pressez sur OK pour confirmer la sélection.
2. Pressez sur √ pour formater la mémoire de stockage sélectionnée.

Le formatage effacera tout le contenu de la mémoire.

3.7.5 Extinction Auto.

Le menu de la fonction Arrêt auto permet de régler une durée après laquelle le caméscope ira automatiquement en mode veille pour économiser de l'énergie.

Pour régler la fonction Arrêt auto, procédez de la façon suivante:

1. Pressez sur OFF pour ouvrir le menu.
2. Pressez sur une option pour sélectionner le réglage désiré.
3. Pressez sur OK pour confirmer.

Extinction Auto OFF 3 MIN 5 MIN low

3.7.6 Standard TV

Le menu Standard TV vous permet de sélectionner le standard de TV du caméscope.

Pour régler le standard de la TV, procédez de la façon suivante:

1. Pressez sur pour ouvrir le menu.
2. Pressez sur une option pour sélectionner le réglage désiré.
3. Pressez sur OK pour confirmer.

3.7.7 Numéro de fichier

Le menu Numéro de fichier vous permet de réinitialiser le numéro de fichier sur 0001.

Pour réinitialiser le Numéro de fichier, procédez de la façon suivante:

1. Pressez sur pour ouvrir le menu.

2. Pressez sur pour réinitialiser le numéro de fichier.

3. Pressez sur OK pour confirmer.

Numero de fichier, réinitialisation

3.7.8 Bip

Voir la section 2.9.3 "Réglage de la fonction bip".

4 Installer le logiciel et les pilotes

Lisez cette section pour apprendre à installer le logiciel du caméscope.

4.1 HD Cam

ArcSoft Total Media™ HDCam

Guide de mise en route

Présentation

ArcSoft Total Media™ HDCam est un logiciel bureautique combinant gestion multimédia et capacités de lecture.

Gestion multimédia

Importez des fichiers multimédia depuis le périphérique, pour éditer, télécharger et créer des albums photo et des pages d'album.

Capacité de lecture

Vous pouvez utiliser le logiciel ArcSoft Total Media™ HDCam pour afficher des images et lire des clips vidéo.

Media™ HDCam.

Configuration minimale

Système d'exploitation Windows XP SP2, Vista, et Windows 7

Processeur: Intel / AMD Dual-Core ou version ultérieure

Mémoire: au moins 1Go

Carte graphique: DirectX 9 ou DirectX 10 (recommandé)

Interface: Port USB 1.1 standard ou ultérieur

Disque dur: au moins 2Go d'espace disponible

Installation

Pour installer Total Media™ HDCam:

1. Insérez le CD d'installation dans le lecteur de DVD-ROM/CD-ROM.
2. Le CD démarre automatiquement.
3. Sélectionnez la langue d'installation et acceptez le contrat de licence.
4. Suivez les instructions pour l'installation.

Si le CD n'est pas lancé automatiquement, suivez les étapes ci-dessous pour installer le logiciel:

1. Double-cliquez sur Poste de travail.
2. Utilisez la souris et placez le curseur sur le lecteur de DVD-ROM/CD-ROM.
3. Cliquez sur le bouton droit de la souris, et choisissez Ouvrir.
4. Double-cliquez sur StartHDCam.exe.
5. Un assistant apparaît et vous guide dans la procédure d'installation.
6. Suivez les instructions pour l'installation.

Pour désinstaller

Pour désinstaller Total Media™ HDCam :

1. Cliquez sur Démarrer > Programmes > ArcSoft TotalMedia HDCam > Uninstall.
2. Un assistant apparaît et vous guide dans la procédure de désinstallation.
3. Suivez les instructions pour désinstaller le logiciel.

Langue

Pour modifier la langue de l'interface, une fois l'installation effectuée :

1. Dans l'écran principal, cliquez sur

   Préférences

2. Choisissez la langue, puis cliquez sur OK.

Mise à niveau

Pour mettre à niveau :

1. Cliquez sur E sur l'écran principal pour vous connecter au Centre d'information.

2. Sélectionnez Mise à jour ou Correctifs.

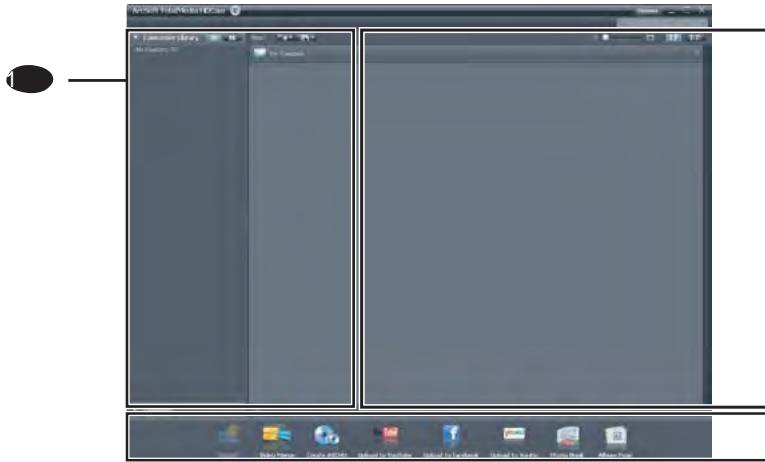

Navigateur multimédia

Mac OS Xpert Master EPCs My Documents Help My Documents Help My Documents Help

#	Zone	Fonction
1	Zone Mode d'affichage	Propose trois modes d'affichage des fichiers multimédia.
2	Zone de prévisualisation	Choix et affichage en miniature des fichiers, avec les détails.
3	Barre des fonctions	Liste des principaux boutons de fonction.

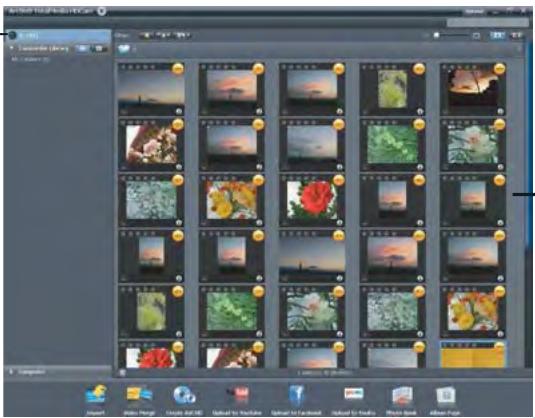

Afficher les fichiers multimédia

Suivez les instructions ci-dessous pour afficher les fichiers multimédia dans votre appareil :

1. Banchez l'appareil sur l'ordinateur.
2. Le code de l'appareil apparaît en haut de la Zone Mode d'affichage.
3. Cliquez sur le code de l'appareil pour afficher tous les fichiers multimédia stockés dans l'appareil.

Code de l'appareil
Fichiers multimédia stockés dans l'appareil

• Pour lire un clip vidéo, double-cliquez sur le clip ou cliquez sur ▶.
- Pour mettre la lecture d'un clip vidéo sur pause, pour l'interrompre ou la reprendre, cliquez sur 📄/□/▶.
• Pour lire le clip précédent ou suivant, cliquez sur 📄/ 📄.
• Pour supprimer un fichier, sélectionnez le fichier, puis cliquez sur 📄.
• Pour couper un clip vidéo, cliquez sur 📄.
• Pour évaluer un fichier, cliquez sur ★ du fichier.
• Pour afficher les propriétés d'un fichier, cliquez sur ① du fichier.
- Pour prévisualiser une image dans une nouvelle fenêtre, double-cliquez sur l'image.

- Pour prévisualiser l'image précédente ou suivante, cliquez sur le bouton de droite/de gauche.

Modes d'affichage

Trois modes d'affichage permettent de visualiser les fichiers multimédia : la vue Bibliothèque, la vue Calendrier et la vue Navigateur.

Remarque : pour afficher les fichiers multimédia de votre appareil, en utilisant la vue Bibliothèque ou la vue Calendrier, il faut commencer par importer les fichiers multimédia.

Vue bibliothèque

La vue Bibliothèque affiche une liste du dossier Ma Création et des autres dossiers créées au moment de l'importation des fichiers.

• Pour passer en vue Bibliothèque

1. Cliquez sur Bibliothèques caméscope pour étendre la fenêtre des bibliothèques.
2. Sélectionnez le dossier voulu.

3. Cliquez sur pour passer en vue Bibliothèque.

4. Pour afficher ou éditer les propriétés d'un dossier, sélectionnez le dossier puis cliquez sur i.

5. Pour supprimer un dossier, sélectionnez le dossier, puis cliquez sur 📄.

Vue Calendrier

La vue Calendrier utilise la date de création des fichiers pour organiser l'affichage des fichiers multimédia.

• Pour passer en vue Bibliothèque

1. Cliquez sur Bibliothèques caméscope pour étendre la fenêtre des

1. Sélectionnez le dossier voulu.
2. Cliquez sur 5 pour passer en vue Calendrier.

La vue Calendrier propose trois modes : Année, Mois et Jour.

Pour passer d'un mode à un autre :

• Pour entrer en mode Mois, cliquez sur l'image sous l'année désirée.
• Cliquez sur ↩ ou ↗ pour modifier l'année, et passer à l'année précédente ou suivante, si elle existe.
• Pour entrer en mode Jour, cliquez sur l'image sous le mois désiré.
• Cliquez sur ↩ ou ↗ pour modifier le mois, et passer au mois précédent ou suivant, s'il existe.
• Cliquez sur ↑ pour retourner au mode précédent.

Camcorder Library 2008 2009 2010 2011 2012 2013 2014 2015 2016

La vue Navigateur vous permet de rechercher les fichiers multimédia sur votre ordinateur, en utilisant une vue par arborescence.

Pour passer en vue Navigateur :

1. Cliquez sur Ordinateur pour agrandir la fenêtre Ordinateur.
2. Pour afficher les fichiers multimédia, sélectionnez le dossier

voulu dans votre ordinateur.

1. Pour actualiser la liste des fichiers multimédia, cliquez sur

Zone de prévisualisation

Dans la zone Prévisualisation, plusieurs options vous permettent de sélectionner et d'afficher les fichiers en miniatures avec leurs informations détaillées. Consultez le tableau ci-dessous pour la description de chaque option :

Option	Nom	Fonction
[3083]	Filtre d’évaluation	Affiche les fichiers multimédia selon l’évaluation sélectionnée.
	Nouveau filtre	Affiche les nouveaux fichiers multimédia.
	Type de filtre	Affiche les fichiers multimédia selon le type sélectionné.
	Recherche rapide	Affiche les fichiers multimédia selon les caractères saisis.
[5767]	Diapo miniature	Ajuste la taille de la miniature, en déplaçant la case de défilement.
[26KC]	Miniature	Affiche les fichiers en miniatures.
[DS6K]	Détails	Affiche les fichiers en miniatures avec leurs détails.

Barre des fonctions

La barre des fonctions comporte les principaux boutons de fonction. Cliquez sur le bouton pour accéder à la fonction. Consultez le tableau ci-dessous pour la description de chaque bouton :

Bouton	Nom	Fonction
	Importer	Importe les fichiers multimédia vers l'ordinateur, à partir d'un appareil photo, d'un caméscope
	Fusion vidéo	Transforme vos fichiers vidéo en films.
	Créer AVCHD	Grave des disques AVCHD avec vos fichiers vidéo.
	Transférer vers YouTube	Tranfère les fichiers vers votre compte YouTube.
	Transférer vers Facebook	Transfère les fichiers vers votre compte Facebook.
	Télécharger vers Youku	Télécharge les fichiers vers le site Web Youku.
	Album photo	Créé des albums photo avec vos images.
	Page d'album	Créé des pages d'album avec vos images.

Importer des fichiers multimédia

Pour importer des fichiers multimédia vers votre ordinateur :

1. Sélectionnez le dossier voulu.
2. Sélectionnez le dossier voulu.
3. Cliquez sur Importer. La fenêtre d'importation suivante apparaît.

4. Sélectionnez Importer de nouvelles scènes, Importer.

5. les scènes sélectionnées ou Importer toutes les scènes.

6. Sélectionnez ou entrez un nom de dossier.

7. Cliquez sur OK pour importer les fichiers.

Import Import Item Import Data Points Import Microsoft Teams Import Web Points Browse Items Download Content: Cancel

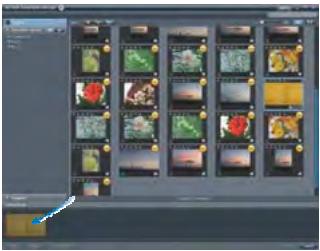

Fusion des clips vidéo

Pour fusionner des clips vidéo :

1. Cliquez sur Fusion vidéo. La zone de travail apparaît.
2. Cliquez sur les clips vidéo voulus et faites-les glisser dans la zone de travail.
3. Double-cliquez sur les clips pour les prévisualiser et les éditer si nécessaire.
4. Cliquez sur Suivant pour fusionner les clips.
5. Sélectionnez le périphérique et la destination de sauvegarde du clip fusionné.

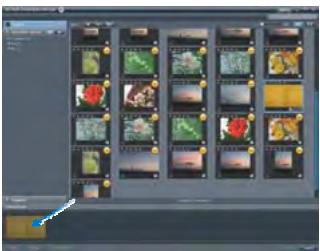

Graver des disques AVCHD

Pour graver des disques AVCHD :

1. Cliquez sur Créer AVCHD. La zone de travail apparaît.
2. Cliquez sur les clips vidéo voulus et faites-les glisser dans la zone de travail.
3. Double-cliquez sur les clips pour les prévisualiser et les éditer si nécessaire.
4. Cliquez sur Suivant.
5. Sélectionnez le disque pour graver le disque AVCHD ou sélectionnez le chemin d'enregistrement des fichiers sur votre ordinateur.

Édition des clips vidéo

Pour éditer un clip vidéo :

1. Double-cliquez sur un clip vidéo dans la zone de travail. La fenêtre d'édition suivante apparaît.

2. Cliquez sur pour sélectionner le début du clip coupé.

3. Cliquez sur pour sélectionner la fin du clip coupé.

4. Cliquez sur pour enregistré la portion de clip créée.

Consultez le tableau ci-dessous pour une brève description des autres outils de la fenêtre Edition:

Bouton	Nom	Fonction
[A0T4]	Lecture / Pause	Cliquez pour lire le clip ou mettre sa lecture sur pause.
[D4T2]	Stop	Cliquez pour interrompre la lecture du clip.
	Précédent	Cliquez pour accéder au clip précédent.
	Suivant	Cliquez pour accéder au clip suivant.
	Case durée	Cliquez sur le nombre, et utilisez les flèches pour visualiser un point précis du clip vidéo.
[23AH]	Niveau du volume	Faites glisser pour changer le volume.
	Plein écran	Cliquez pour entrer en mode plein écran.

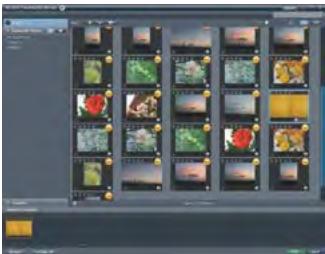

Télécharger des fichiers vers YouTube / Facebook

Pour télécharger des fichiers vers YouTube / Facebook :

1. Cliquez sur Télécharger vers YouTube ou Télécharger vers Facebook. La zone de travail apparaît.
2. Cliquez et faites glisser le fichier souhaité dans la zone de travail.
3. Cliquez sur Suivant. La fenêtre de Connexion apparaît.
4. Saisissez votre nom d'utilisateur et votre mot de passe.
5. Cliquez sur Connexion pour vous identifier sur YouTube/Facebook.
6. Suivez les instructions pour télécharger le fichier.

Télécharger des fichiers vers Youku

PPour télécharger des fichiers vers Youku :

1. Cliquez sur Télécharger vers YouKu.
2. Suivez les Web Youku instructions pour télécharger le fichier.

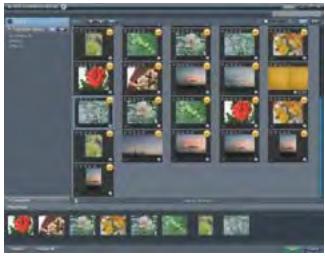

Création d'albums photo

Pour créer des albums photo :

1. Cliquez sur Album photo. La zone de travail apparaît.
2. Faites glisser les images voulues dans la zone de travail.

3. Cliquez sur Suivant pour lancer l'application ArcSoft Print Creations.

4. Sélectionnez les catégories d'album photo pour visualiser les albums photo.

5. Sélectionnez un album photo.

6. Cliquez sur Suivant pour accéder à l'écran de conception d'albums photo.

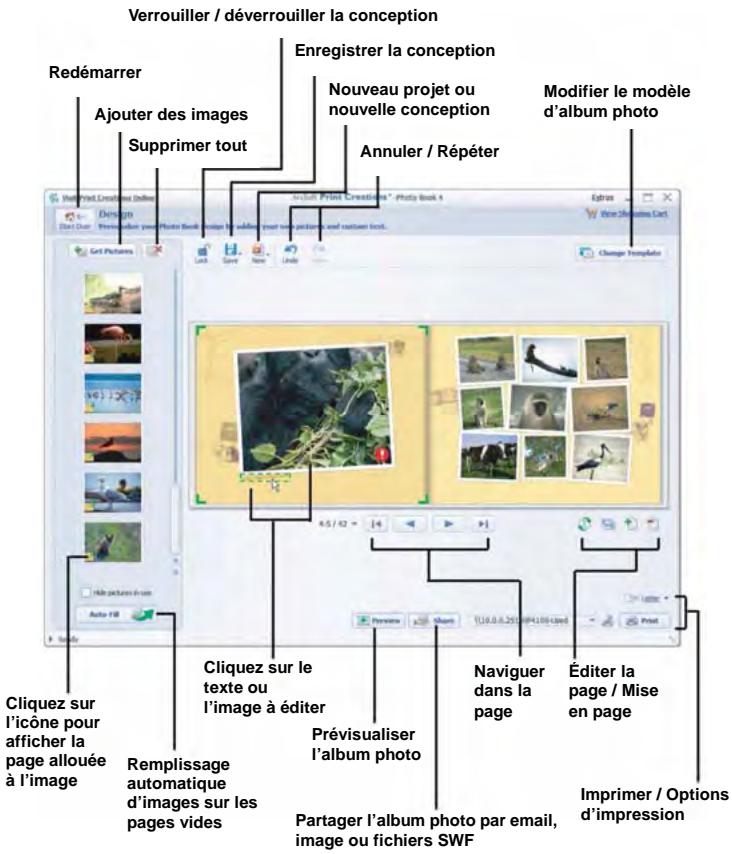

1. Reportez-vous à l'illustration ci-dessous pour la description de la conception d'un album photo :

Verrouiller / déverrouiller la conception Redémarrer Ajouter des images Supprimer tout Enregistrer la conception Nouveau projet ou nouvelle conception Annuler / Répéter Modifier le modèle d'album photo Editres New 21 Marche Cart Change Template Cliquez sur l'icône pour afficher la page allouée à l'image Remplissage automatique d'images sur les pages vides Cliquez sur le texte ou l'image à éditer Prévisualiser l'album photo Partager l'album photo par email, image ou fichiers SWF Naviguer dans la page Éditer la page / Mise en page Imprimer / Options d'impression

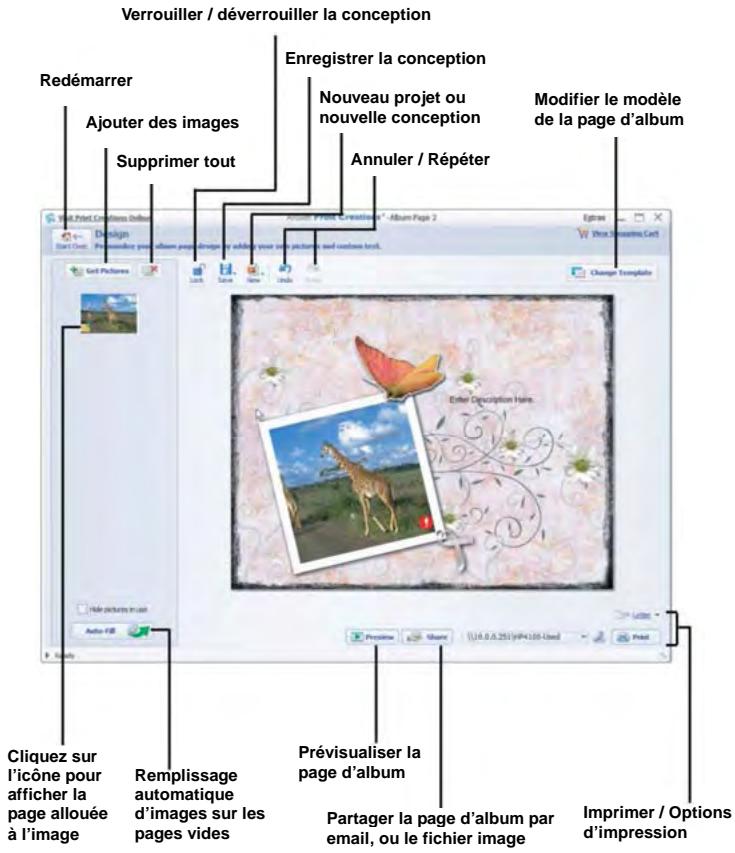

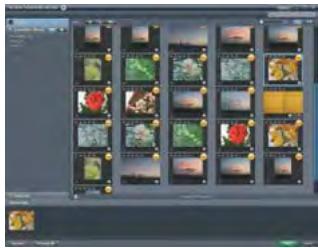

Créer des pages d'album

Pour créer des albums photo :

1. Cliquez sur Page d'album. La zone de travail apparaît.
2. Faites glisser l'image voulue dans la zone de travail.

3. Cliquez sur Suivant pour lancer l'application ArcSoft Print Creations.

4. Choisissez les catégories de page d'album pour prévisualiser les pages d'album.

5. Choisissez une page d'album.

6. Cliquez sur Suivant pour accéder à l'écran de conception de page d'album.

1. Reportez-vous à l'illustration ci-dessous pour la description de la conception d'une page d'album :

Verrouiller / déverrouiller la conception Redémarrer Ajouter des images Supprimer tout Enregistrer la conception Nouveau projet ou nouvelle conception Annuler / Répéter Modifier le modèle de la page d'album Cliquez sur l'icône pour afficher la page allouée à l'image Remplissage automatique d'images sur les pages vides Prévisualiser la page d'album Partager la page d'album par email, ou le fichier image Imprimer / Options d'impression

Spécifications

Général
Capteur d'image	Capteur 1/3,2" CMOS, 5,0 mégapixels
Pixels actifs	5,0 mégapixels
Type de stockage	Interne : Mémoire flash 128Mo intégrée, compatible avec carte SD, SDHC (SDHC jusqu'à 32Go, Classe 6)
Effets de couleur	Naturel / N&B / Sépia
Objectif	Objectif fixeF3,2, f=5,1mm(La longueur focale (largeur) est différente si la résolution est de 1080p).
Plage de focus	Normal : 1,5cm ~ infiniMacro : 20cm ~ 21cm
Photos	Format : JPEG (EXIF 2.2), DCFRésolution : 2M, 5M, 16M (Interpolation)
Clips vidéo	Format : H.264 (AVI)Résolution : WVGA (60im/s), Numéro (60im/s), 720P (30im/s), 1080P (30im/s)Intervalle de temps : arrêt/1sec/5sec/30sec
Zoom	Film : Zoom numérique 10X(1080P : Zoom numérique 5X)Caméra : Zoom numérique 10X
Un écran en couleur	Écran tactile LCD TFT de 3,0" (960 x 240 pixels) (Panneau tactile)
Lumière DEL	Portée effective : < 1mMode : Marche/ Arrêt
Balance du blanc	Auto / Ensoleillé / Nuageux / Tungstène / Fluorescent
Compensation EV	-2,0 EV ~ +2,0 EV
Retardateur	Arrêt / 5 secondes / 10 secondes
Interface PC	USB 2.0 (haute vitesse)
Format sortie TV	NTSC/PAL/HDMI
Vitesse du déclencheur	Photo : 1/2 ~ 1/4000 sec.Vidéo : 1/30 ~ 1/2000 sec.
Arrêt auto	Arrêt / 3 minutes / 5 minutes
Source d'alimentation	Batterie au lithium NP40 / Prise CC via USB
Dimensions	17 (L) x 107 (H) x 57 (D) mm
Poids	Environ 90±5g (sans la batterie)

Guide de dépannage

Problème	Causes probables	Solution
Le caméscope ne s'allume pas.	La batterie n'est pas correctement insérée.	Insérez correctement la batterie.
	La batterie est déchargée.	Chargez la batterie.
Le caméscope s'éteint brusquement.	La fonction d'arrêt auto était activée.	Rallumez le caméscope.
	La batterie du caméscope est vide.	Rechargez la batterie.
La photo prise n'est pas enregistrée dans la mémoire.	L'appareil s'est éteint avant que la photo ne puisse être enregistrée.	Lorsque l'indicateur d'état de la batterie devient rouge, rechargez immédiatement la batterie.
Le caméscope s'éteint lorsque j'utilise le retardateur pour prendre une photo.	La batterie du caméscope est vide.	Rechargez la batterie.
L'image est floue.	Le sujet est hors de la portée du focus.	Veuillez prendre une photo dans la plage du focus.
La carte mémoire ne peut pas être utilisée.	La carte mémoire est protégée.	Déprotégez la carte mémoire.
	La carte mémoire contient des photos non-DCF venant d'autres caméscopes.	Formatez la carte mémoire. Avant de formater la carte, assurez-vous d'avoir sauvegardé les fichiers.

HDMI®

HIGH-DEFINITION MULTIMEDIA INTERFACE

SD TH HC

Le logo SDHC est une marque déposée de SD-3C, LLC.

Darty Group et ses société représentantes sont responsables du service après-vente.

Dans le cas peu probable d'un problème, veuillez contacter le magasin où vous achetez l'équipement.

Nous nous efforçons systématiquement à améliorer nos produits ; en conséquence, les spécifications peuvent changer sans préavis.

Pour tout conseil sur l'achat d'accessoires, veuillez contacter le magasin où vous achetez l'équipement.

Darty Group

España

Darty Hispana S.A. Polígono Industrial C.L.A. Calle Rio Guadalhorce N°4 28906 Getafe (Madrid)

Hotline Darty France Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 de 7h a 22h

Holland

BCC elektro-speciaalzaken B.V Postbus 75513 · 1118 ZN Schiphol Bellsingel 61 · 1119 NT Schiphol Rijk Holland
