2.3 Liste des chaînes……………………………………………………………….….20 3. Définition des favoris……………………………………………………………….21
électrique. Assurez-vous que la source d’alimentation (prise) est facilement accessible. LIQUIDES Ce récepteur ne doit pas être exposé aux gouttes ou projections de liquide; aucun objet rempli de liquide, tel qu’un vase, ne doit être placé sur le récepteur. NETTOYAGE Débranchez le récepteur de l’alimentation principale avant le nettoyage. N’utilisez aucun solvant pour nettoyer la STB, utilisez uniquement un chiffon doux et sec. VENTILATION Les fentes en haut du récepteur ne doivent pas être recouvertes afin de permettre une bonne circulation d’air dans l’appareil. Laissez un espace minimal de 5cm autour de l’appareil afin de garantir une ventilation suffisante. Veillez à ce que la ventilation ne soit pas entravée par des éléments recouvrant les ouvertures de ventilation (journaux, nappes, rideaux, etc.). Ne posez pas le récepteur sur des meubles mous ou des tapis. N’exposez pas l’appareil à la lumière directe du soleil et ne le placez pas près d’un chauffage. N’empilez pas d’appareils électroniques sur le récepteur. Ne posez pas de sources de flamme nue (bougies allumées, par exemple) sur l’appareil. ACCESSOIRES N’utilisez aucun accessoire non recommandé; cela pourrait être une source de danger ou endommager le récepteur. 4
BRANCHEMENT SUR LA TETE LNB DE L’ANTENNE PARABOLIQUE Débranchez le récepteur de l’alimentation principale avant de brancher ou de débrancher le câble de l’antenne parabolique. LE NON-RESPECT DE CETTE CONSIGNE POURRAIT ENDOMMAGER LE LNB. BRANCHEMENT SUR LA TV Débranchez l’appareil de l’alimentation principale avant de brancher ou de débrancher le câble TV. LE NON-RESPECT DE CETTE CONSIGNE POURRAIT ENDOMMAGER LA TV. EMPLACEMENT Placez le récepteur à l’intérieur pour ne pas l’exposer à la foudre, à la pluie ou au soleil. N’utilisez l’appareil que dans des climats modérés (pas dans des climats tropicaux). Manipulation des piles Les piles peuvent contenir des produits toxiques dangereux pour l’environnement. Eliminez donc immédiatement les batteries conformément à la réglementation légale en vigueur. Ne jetez jamais les piles dans les ordures ménagères normales.
L’utilisation de versions de logiciel autres le logiciel officiel des vendeurs ou distributeurs annulera la garantie du fabricant. Nous vous conseillons d’utiliser uniquement le logiciel officiel fourni par les vendeurs ou les distributeurs.

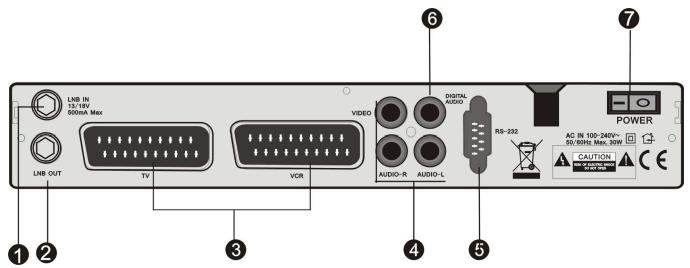

(5) RS-232 : à utiliser pour le branchement sur votre PC. (6) Digital Audio : système de sortie format audio SPDIF. (7) Power : commutateur de mise sous/hors tension.

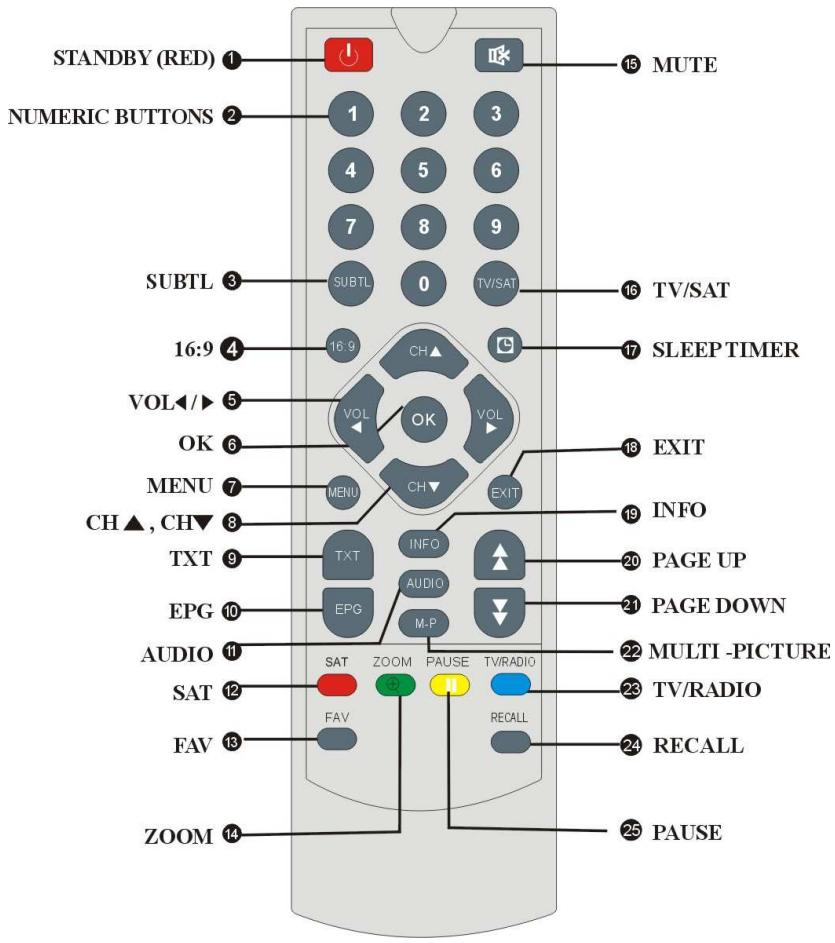

Change la page de la liste des chaînes. 6. OK Affiche la liste des chaînes et sélectionne l’option de menu. 7. MENU Passe au menu principal pendant que vous regardez la TV. 8. CH (▲/▼) Change les chaînes ou les éléments de haut en bas sur les menus. 9.TXT Affiche la diffusion des informations TXT depuis le satellite 10.EPG Ce bouton « Electronic Program Guide » (guide électronique des programmes) affiche la diffusion du guide des programmes TV/radio par le fournisseur TV satellite. 11. AUDIO Fait passer le mode audio à gauche, droite et stéréo. 12. SAT Pour afficher la liste SAT. 13. FAV Sélectionne la liste des chaînes favorites ou la liste des chaînes actuelles en mode affichage. En mode Edition des chaînes, menu “Ajouter des favoris” il change la liste des chaînes de la fenêtre de droite. 14. ZOOM Appuyez pour faire un zoom avant ou arrière sur l’image. 15. MUTE Allume ou coupe le son. 16. TV/SAT Bascule entre le mode TV et le mode SAT. (Cette fonction n’est valide que pour le programme TV terrestre connecté et fourni par le modulateur de l’appareil). 10
17. Minuteur de mise en veille (SLEEP) 18. EXIT Appuyez pour quitter le menu en cours. 19. INFO Affiche la fenêtre d’information sur les programmes sur l’écran. 20. PAGE UP Appuyez pour passer à la page précédente ou passer à la liste précédente des programmes EPG. 21. PAGE DOWN Appuyez pour passer à la page suivante ou passer à la liste suivante des programmes EPG. 22. MULTI-PICTURES MULTI-IMAGES 23. TV/RADIO Bascule entre le mode TV et le mode Radio. 24. RECALL Appuyez pour passer à la chaîne précédente. 25. PAUSE Met en pause pour figer l’écran.

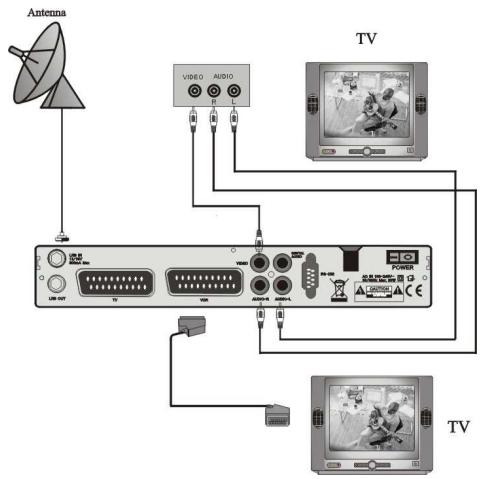

Différents équipements et une TV/magnétoscope peuvent être branchés sur l’appareil. Ce manuel explique comment se branchent habituellement les équipements. Si vous avez le moindre problème, contactez votre distributeur. 1.

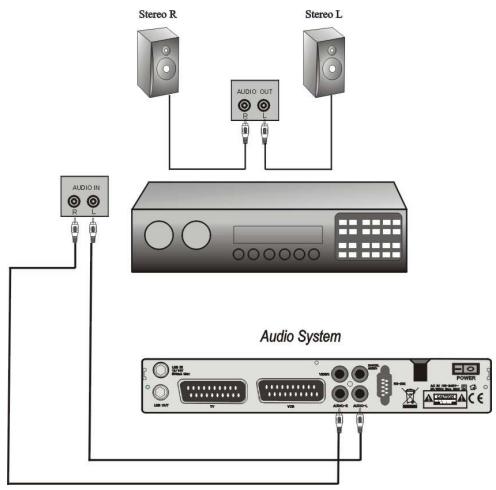

② Le système audio doit pouvoir fonctionner en stéréo. ③ Si une sortie audio numérique ou optique S/PDIF est disponible sur l’amplificateur, l’effet stéréo sera meilleur.

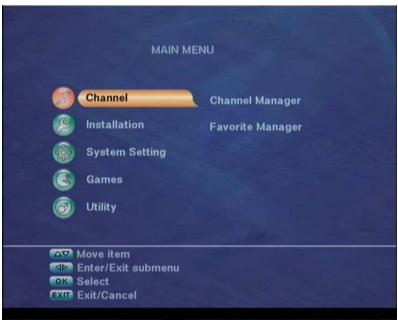

étrangères proposées celle que vous préférez. Appuyez ensuite sur le bouton “Menu” de la télécommande pour démarrer. Pour démarrer le récepteur, allez au menu Installation en appuyant sur le bouton “Menu” de la télécommande (code de verrouillage par défaut : 0000). Le menu installation vous permet de régler l’antenne et les différentes fonctions et de personnaliser le service. Utilisez les boutons ”CH” de la télécommande pour sélectionner une option et appuyez sur le bouton ”OK” pour valider. Pour revenir à l’étape précédente, appuyez sur le bouton ”Exit” ou ”Menu”.

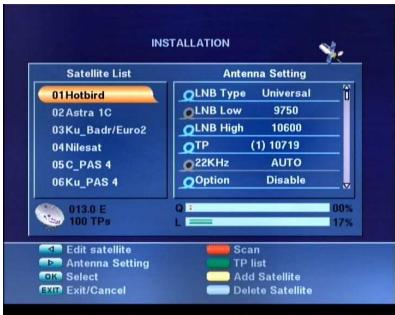

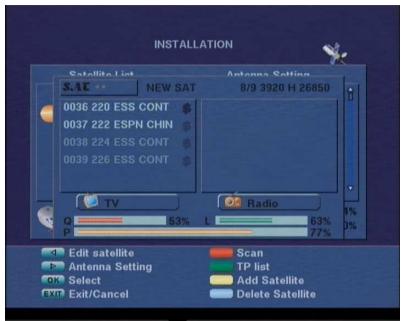

Vous pouvez installer facilement votre récepteur à l’aide du menu “Installation”. Sélectionnez votre satellite installé à droite et appuyez sur le bouton “Vol+” pour passer à gauche; fixez ensuite la valeur de tous les autres paramètres tels que type de LNB, fréquence 22 KHz, commande DiSEqC, alimentation LNB, etc., à l’aide des boutons ”Vol” de la télécommande puis enregistrez les réglages. 14
Nom du satellite La colonne à droite affiche les satellites pré-programmés; sélectionnez celui pour lequel vous avez installé la parabole. Fréquence LNB La colonne à gauche affiche la fréquence LNB ; sélectionnez la fréquence LNB du LNB installé sur votre antenne. Commande de tonalité 22 KHz Si la fréquence LNB n’est pas universelle, le 22 KHz doit être fixé à “OFF”. Option Pour régler la commande DiSEqC si vous avez un commutateur DiSEqC. Commande DiSEqC Si votre antenne a été connectée au commutateur DiSEqC, sélectionnez le port (LNB1-LNB4) de DiSEqC. Mode Recherche (balayage) Sélectionnez le mode de balayage du satellite, FTA ; Tout ; FTA+NIT ; Tout+NIT. FTA : Pour rechercher toutes les chaînes libres disponibles pour un satellite particulier ou les transpondeurs. Tout : Pour rechercher toutes les chaînes libres + chaînes codées disponibles pour un satellite particulier ou les transpondeurs. FTA + NIT : Pour rechercher toutes les chaînes libres disponibles pour un satellite particulier ou les transpondeurs y compris les nouveaux transpondeurs non programmés dans votre récepteur mais diffusant via le flux satellite.

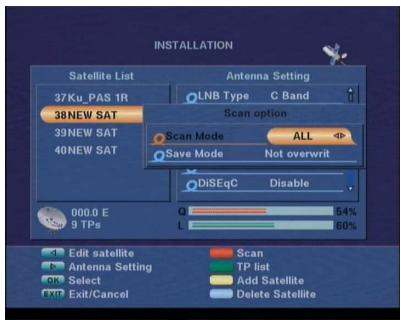

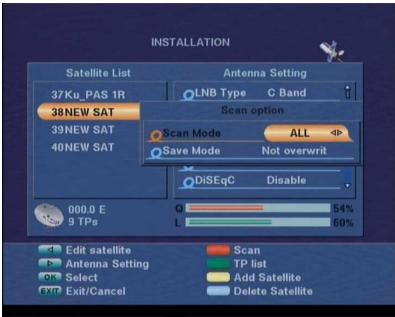

DiSEqC. Appuyez ensuite sur SCAN (recherche) pour lancer la recherche par ordre numérique. 1.3 Modifier satellite Dans ce menu vous pouvez voir les informations sur le satellite et éditer le satellite en le renommant et en le modifiant à l’aide des boutons numériques ou “Vol”. Renommer Pour changer le nom du satellite. Modifier Pour modifier la longitude et la direction du satellite.

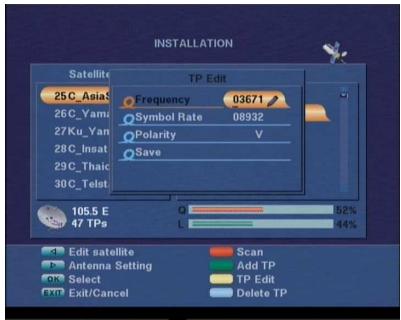

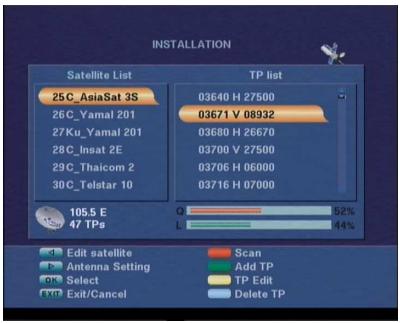

Vous pouvez modifier différents choix d’option de spécifications et réglages du transpondeur; vous pouvez également facilement rechercher manuellement les programmes d’un seul transpondeur en sélectionnant SCAN. Ajouter TP En appuyant sur le bouton vert vous pouvez ajouter un TP. Entrez la valeur de la fréquence et la valeur du débit de symbole à l’aide des touches numériques, choisissez la bonne polarisation, horizontale ou verticale puis sauvegardez-la. Edition TP En appuyant sur le bouton jaune vous pouvez modifier le TP actuel. Entrez la valeur de la fréquence et la valeur du débit de symbole à l’aide des touches numériques, choisissez la bonne polarisation, horizontale ou verticale puis sauvegardez-la. Effacer TP En appuyant sur le bouton jaune vous pouvez effacer le TP actuel. Recherche En appuyant sur le bouton jaune vous pouvez balayer le TP actuel. Le mode de recherche est le même que pour le satellite, FTA ; Tout ; FTA+NIT; Tout+NIT.

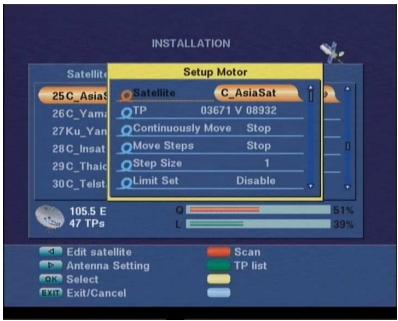

Taille des pas Réglez le pas de déplacement de 1 à 10. Pas de déplacement La parabole se déplace pas à pas, réglez la parabole à la meilleure position. Réglage limite Utilisez les boutons ”Vol” pour fixer la limite Est et Ouest ou désactiver l’état de la limite.

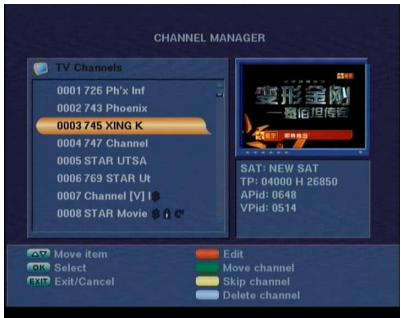

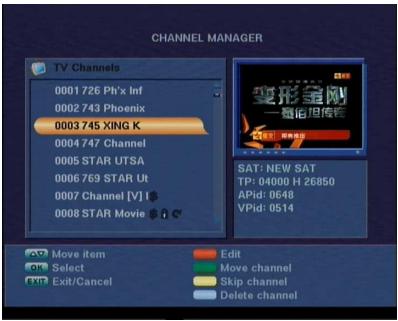

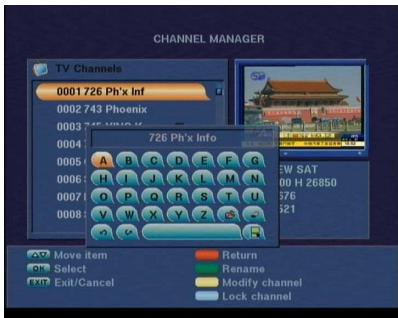

Déplacer, Passer, Effacer pour faire fonctionner vos programmes TV. Edition Appuyez sur le bouton rouge; vous pouvez ensuite utiliser les boutons en couleur pour renommer, modifier et verrouiller les chaînes. Renommer : en appuyant sur le bouton vert, vous pouvez changer le nom de la chaîne sélectionnée. Modifier : en appuyant sur le bouton jaune, vous pouvez redéfinir les paramètres PID de la chaîne sélectionnée à l’aide des touches numériques. Verrouiller : appuyez sur le bouton OK pour sélectionner la chaîne que vous voulez verrouiller, puis appuyez sur le bouton bleu pour verrouiller la chaîne sélectionnée et empêcher de la regarder sans autorisation. Retour : en appuyant sur le bouton rouge vous pouvez revenir au menu précédent. Déplacer Appuyez sur le bouton OK pour sélectionner la chaîne que vous voulez déplacer puis appuyez sur le bouton vert pour afficher le menu Déplacer et entrez les numéros de chaîne que vous voulez déplacer ; appuyez ensuite de nouveau sur le bouton OK pour insérer. Passer Appuyez sur le bouton OK pour sélectionner la chaîne que vous voulez sauter puis appuyez sur le bouton jaune pour sauter la chaîne que vous ne voulez pas voir.
« Gestion des chaînes », la procédure est la même que pour l’édition des chaînes TV.

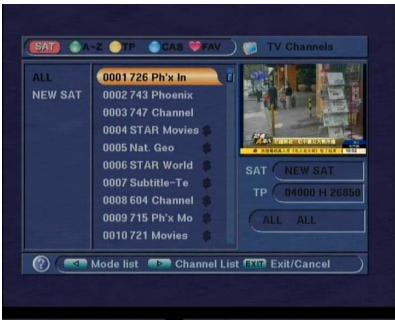

Appuyez sur le bouton OK de la télécommande pour afficher la liste des chaînes; il y a 10 chaînes au total ainsi que de brèves informations sur la chaîne sur une page; appuyez sur les boutons « CH » et « Vol » pour vous déplacer dans la liste et appuyez sur le bouton « OK » pour sélectionner la chaîne en cours; appuyez de nouveau sur le bouton « OK » pour quitter le menu Liste des chaînes pour regarder la télé. A l’aide des boutons en couleur (rouge, bleu, jaune et vert) et du bouton « FAV » présent en haut du menu vous pouvez facilement sélectionner les différentes possibilités de tri en activant le bouton en couleur correspondant de la télécommande pour sélectionner les fonctions souhaitées. SAT - Rouge Appuyez sur le bouton rouge pour afficher TOUTES les chaînes par ordre de balayage d’origine. Si vous recherchez plus d’un satellite, le satellite trie également les chaînes.

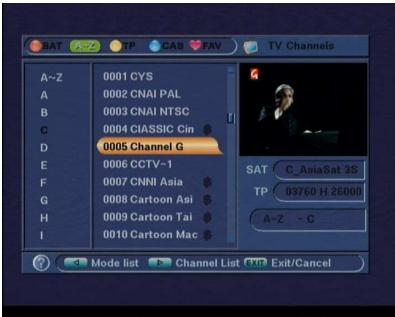

“A”, “B”, …… “Z” pour trier les chaînes. TP - Jaune Appuyez sur le bouton jaune pour afficher la totalité des TP; les chaînes sont triées par le TP. CAS - Bleu Appuyez sur le bouton bleu pour mettre en surbrillance CSA pour choisir le système FTA ou CAS et FTA uniquement ou Tri CAS pour trier les chaînes. FTA : les chaînes sont libres à regarder. CAS : les chaînes sont cryptées. Groupe FAV Appuyez sur le bouton FAV pour mettre en surbrillance le groupe FAV; les chaînes sont triées par le groupe FAV. 3. Gestion des favoris La facilité d’utilisation de la fonction de définition des favoris augmente la souplesse d’exploitation d’une énorme quantité de chaînes TV et radio pour votre récepteur. Personnalisez-la avec vos propres centres d’intérêt pour accroître la joie du divertissement numérique. Définir les favoris TV Il y a en tout 8 groupes de tri de favoris : Film selon Fav 1 Téléthéatre selon Fav 2 Sports selon Fav 3 Définir les favoris radio La procédure est identique à celle pour les favoris TV. 4. Système Avec le menu Système vous pouvez définir les caractéristiques et spécifications de votre récepteur afin qu’elles conviennent le mieux pour regarder les programmes. 4.1 Heure locale Pour régler l’heure locale et la date pour votre appareil puis les enregistrer. Fuseau horaire Choisissez le fuseau horaire de votre pays. Date locale Définissez la date locale. Heure locale Définissez l’heure locale. Choisissez le format d’affichage de la date.

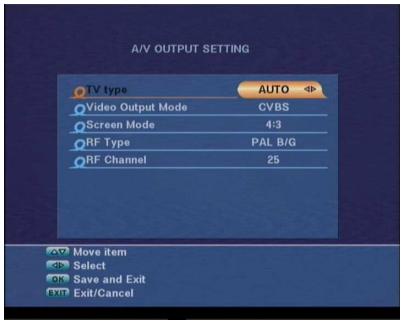

Mode de sortie vidéo Pour définir la sortie vidéo correspondante (CVBS ou RVB) Ratio écran Pour définir le format d’écran TV 16:9 à 4:3.

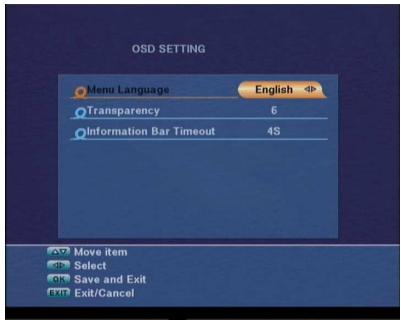

Menu Langues Pour sélectionner la langue préférée à l’aide des boutons “Vol”. Transparence Fixez le degré de luminosité pour l’indication du menu sur l’écran. La plage va de brillant 1 à sombre 6. Durée affichage bandeau Pour définir la temporisation de la barre d’information.

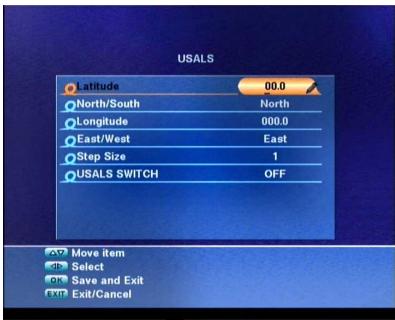

(latitude et longitude) pour calculer toutes les positions du moteur pour les satellites pouvant être regardés. Reportez-vous au manuel du moteur. Définissez la valeur de longitude et latitude de votre position, appuyez sur la touche OK pour voir l’angle et le sens de déplacement de votre satellite sélectionné dans le menu Moteur. 4.5 Contrôle parental Pour empêcher tout accès non autorisé à votre récepteur, vous pouvez définir un mot de passe de contrôle parental pour votre appareil. (Mot de passe par défaut : 0000) PS: en cas d’oubli du mot de passe, saisir le mot de passe usine: 2006 Verrouillage de l’édition des chaînes : Pour verrouiller le menu Edition des chaînes afin d’empêcher tout réglage non autorisé des chaînes. Verrouillage installation : Pour verrouiller le menu Installation afin d’empêcher tout réglage non autorisé de l’installation. Verrouillage des réglages système : Pour verrouiller le menu Paramètres système afin d’empêcher tout réglage non autorisé des paramètres système. Verrouillage menu accessoires : Pour verrouiller le menu Accessoires afin d’empêcher tout réglage non autorisé de l’utilitaire. Verrouillage chaîne : Pour verrouiller les chaînes afin d’empêcher l’accès aux chaînes ne convenant pas aux enfants. Verrouillage démodulateur : Pour verrouiller le récepteur afin d’empêcher toute utilisation non autorisée. Verrouillage paramètres usine : Pour verrouiller le menu Paramètres usine afin d’empêcher toute opération non autorisée.

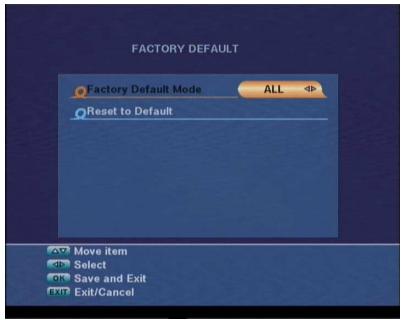

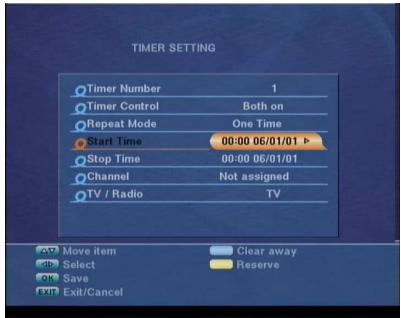

CHAINES et en appuyant sur OK pour continuer. Tout Pour remettre à leur valeur par défaut (paramètres usine) les réglages du logiciel et les chaînes. Chaîne Pour ne remettre à leur valeur par défaut (paramètres usine) que les chaînes. 5. Utilitaire Dans le menu Utilitaire se trouvent quelques fonctions utiles. 5.1 Programmations Il y a au total 8 programmations pour mettre au point votre programme afin de ne pas manquer votre programme favori. Utilisez les boutons ”Vol” et ”CH” pour sélectionner les valeurs préférées et appuyez sur le bouton ”OK” pour définir les différentes programmations; vous pouvez également définir la chaîne préférée à afficher lors de la mise sous tension en mode TV ou Radio. N° de programme Vous pouvez définir 8 programmes différents, de 1 à 8. Programmation Pour ouvrir ou fermer chaque programme; si Programmation (Timer Set) est sur OFF vous ne pouvez pas continuer à définir le programme. Activer Il y a au total 3 types de programmes : heure de début uniquement, heure de fin uniquement, les deux activées. 25
Une fois : pour définir le programme pour une seule fois. Semaine (1-5) : pour répéter le programme du lundi au vendredi. Weekend (6-7) : pour répéter le programme du samedi au dimanche. Démarrage Entrez la date et l’heure de démarrage à l’aide des touches numériques de la télécommande; lorsque l’heure de démarrage arrive, si l’appareil est en marche il passe automatiquement sur la chaîne prédéfinie et s’il n’est pas en marche, il se met automatiquement en marche et passe également sur la chaîne prédéfinie. Arrêt Entrez la date et l’heure d’arrêt à l’aide des touches numériques de la télécommande; lorsque le temps est terminé, le récepteur s’arrête automatiquement. Mode chaîne Pour sélectionner entre le mode TV et le mode RADIO. Chaîne Pour définir la chaîne que vous voulez programmer. 5.2 Calendrier Vous pouvez obtenir les informations de date à partir du calendrier; appuyez sur les boutons « CH » pour changer le mois et sur les boutons « VOL » pour changer l’année.
5.5 RS POWER C’est un appareil supplémentaire appelé module «RS POWER Keyfly READY» qui peut être obtenu dans le commerce et qui permet de regarder les chaînes cryptées officielles avec ce récepteur; pour plus d’informations, consultez votre revendeur. 6. Jeux Ce récepteur contient deux jeux très agréables dont vous pouvez profiter lors de vos moments de détente. 6.1 Tétris Le plus classique des jeux, Tétris est l’un des jeux les plus captivants. 6.2 Serpent Le jeu classique des temps modernes, n’obtenez pas un serpent trop long.
