SL 16 HA IX INOX - Hotte aspirante HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	HOTPOINT
Modèle	SL 16 HA IX INOX
Couleur	Inox
Alimentation électrique	220-240 V / 50 Hz
Niveaux de vitesse	Plusieurs vitesses d'aspiration
Type de contrôle	Panneau de commandes sur la façade
Éclairage	Ampoule à incandescence max 40W E14 ou halogène 20W G4
Filtre à graisse	Métallique (mécanique ou autoportant), nettoyable mensuellement à la main ou au lave-vaisselle (65°C)
Filtre à charbon	Changeable tous les 6 mois
Mode d'évacuation	Aspirant (extérieur) ou filtrant (recyclage) avec sélecteur
Distance minimale de la cuisinière	60 cm pour cuisinière électrique, 75 cm pour mixte ou gaz
Installation	Murale ou sous meuble
Branchement électrique	Avec fiche ou direct sur réseau via interrupteur bipolaire (distance contacts > 3 mm)
Entretien extérieur	Chiffon humide imbibé d'alcool dénaturé ou détergent liquide neutre ; éviter produits abrasifs
Réparabilité	Ampoule et filtres remplaçables
Accessoires inclus	Bride C, bouchon D, gabarit de pose H (selon modèle)
Type de sortie d'air	Sortie supérieure B1 ou arrière B2 (optionnelle)
Recyclage de l'air	À travers la grille avant située au-dessus du panneau de commandes (mode filtrant)
Précautions de sécurité	Ne pas flamber sous la hotte ; surveiller les fritures ; débrancher avant entretien

FOIRE AUX QUESTIONS - SL 16 HA IX INOX HOTPOINT

Quelle est la distance minimale entre la hotte et la cuisinière ?

Pour un plan de cuisson entièrement électrique, la distance minimale est de 60 cm. Pour un plan mixte ou à gaz, elle est de 75 cm.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse métallique doit être nettoyé une fois par mois. Vous pouvez le laver à la main avec un détergent adapté ou au lave-vaisselle à 65°C. Pour y accéder, ouvrez la grille à l'aide des loquets P et sortez le filtre.

Quand faut-il changer le filtre à charbon ?

Le filtre à charbon doit être changé tous les 6 mois. Pour le remplacer, enlevez le couvercle W en tournant les pommeaux O de 90°, insérez le nouveau matelas à charbon et refermez.

Comment remplacer l'ampoule ?

Débranchez d'abord la hotte. Retirez la grille pour accéder au compartiment de la lampe. Pour l'ampoule à incandescence, dévissez l'ancienne (max 40W E14) et remplacez-la. Pour l'halogène (max 20W G4), utilisez un tournevis pour sortir la protection et remplacez la lampe sans la toucher avec les mains. Refermez le plafonnier.

Comment installer la hotte en mode évacuation extérieure ?

Assurez-vous que le sélecteur mode aspirant/filtrant G est en position A (aspirante). Utilisez la sortie d'air supérieure B1 ou arrière B2. Bouchez le trou inutilisé avec le bouchon D. Appliquez la bride C fournie. Suivez les instructions de fixation murale ou sous meuble.

Comment passer de mode aspirant à filtrant ?

Si l'évacuation extérieure n'est pas possible, placez le sélecteur interne G en position F (filtrante). Installez un filtre à charbon. Les fumées seront recyclées par la grille avant.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord le branchement électrique : la hotte doit être branchée sur une prise accessible ou raccordée à un interrupteur bipolaire. Assurez-vous que la tension réseau correspond à celle indiquée sur l'étiquette. Si le problème persiste, consultez un professionnel.

Comment entretenir la hotte ?

Nettoyez régulièrement l'intérieur et l'extérieur avec un chiffon humide imbibé d'alcool dénaturé ou de détergent liquide neutre. N'utilisez pas de produits abrasifs. Nettoyez le filtre à graisse mensuellement et changez le filtre à charbon tous les 6 mois.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, mais seulement en mode aspirant (évacuation extérieure). En mode filtrant, le filtre à charbon est indispensable pour recycler l'air.

La hotte fait du bruit, que faire ?

Un bruit excessif peut provenir d'un filtre à graisse encrassé ou d'une installation incorrecte. Nettoyez les filtres et vérifiez que la hotte est bien fixée. Assurez-vous que rien n'obstrue la sortie d'air. Si le bruit persiste, contactez le service après-vente.

MODE D'EMPLOI SL 16 HA IX INOX HOTPOINT

Description de montage et mode l'emploi

Italiano, 1

English, 9

Français, 17

Español, 25

Português, 33

Nederlands, 41

Deutsch, 49

Sommaire

Installation, 18

Branchement électrique, 20

Fonctionnement, 21

Entretien, 22

Attention, 24

SL

Hotpoint

ARISTON

! Consulter les dessins de la première page avec les références alphabétiques que l'on retrouvera dans le texte explicatif.

! Suivre strictement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvenients, dommages ou incendies provoquès à l'appareil et dus à la non observation des instructions de la présente notice.

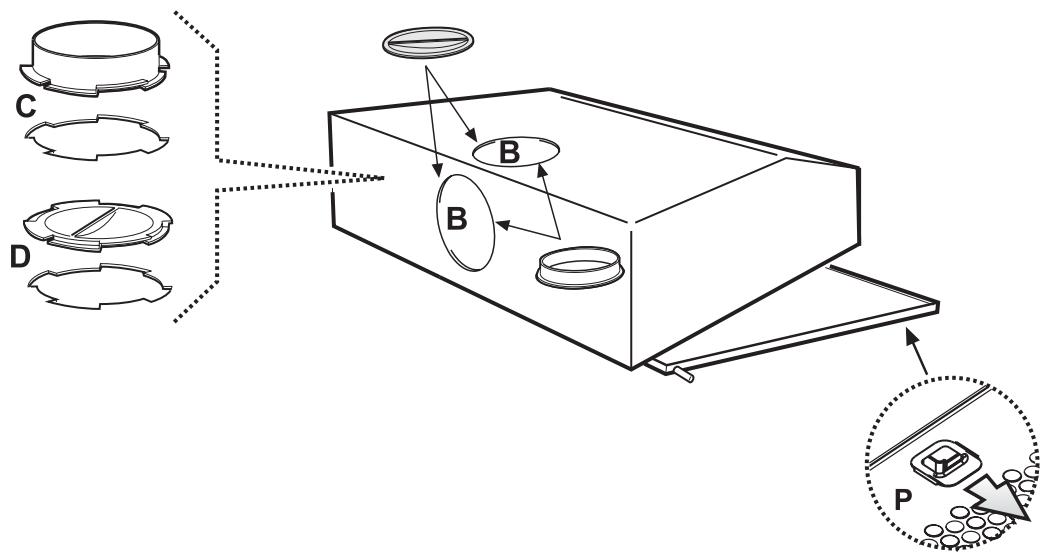

La hotte est fournie avec une sortie d'air supérieure B1 et en option une sortie arrière B2, prévue pour l'évacuation des fumées vers l'extérieur. Selon la solution retenue, appliquer la bride C fournie, boucher dans tous les cas le trou inutilisé avec le bouchon D fourni.

Controller que le selecteur mode aspirant/filtrant (situé a l'intérieur de la hotte) G est en position aspirante (A). Dans le cas où il est impossible d'évacuer vers l'extérieur les fumées et vapeurs de cuisson, vous pouvez alors utiliser la hotte en version filtrante en montant le filtre a charbon. Les fumées et vapeurs seront recyclées à travers la grille avant située au dessus du panneau de commandes. Controller que le selecteur aspirante/filtrant est en position filtrante (F).

Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée a une distance de 60 cm, de 75 cm dans le cas d'un plan de cuisson mixte ou a gaz. La hotte peut être installée sur un mur ou sur le fond d'un meuble; s'il est fourni, utiliser le gabarit de pose H de façon a percer correctement les trous, sinon, appuyer la hotte sur le mur ou sur le fond du meuble et à l'aide d'un crayon noir, repérer l'endroit où percer les trous.

Fixation murale

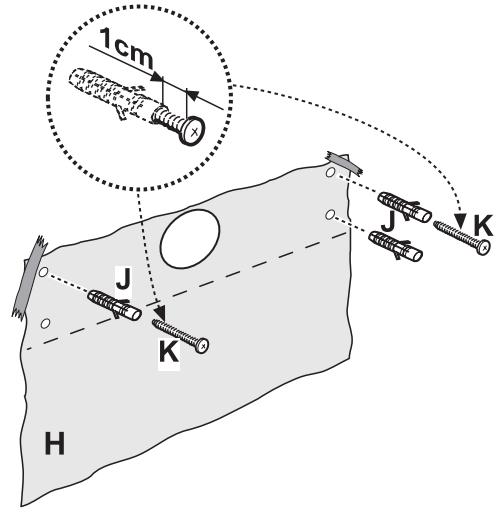

Inserer les chevilles J dans les trous et les 2 vis K dans les trous supérieurs. Retirer la grille et accrocher la hotte aux 2 vis, ensuite, depuis l'intérieur, positionner la troisième vis L enfin serrer toutes les vis.

Fixation sous un meuble

Fixer la hotte avec les 4 vis M à l'intérieur du meuble.

C D B B P

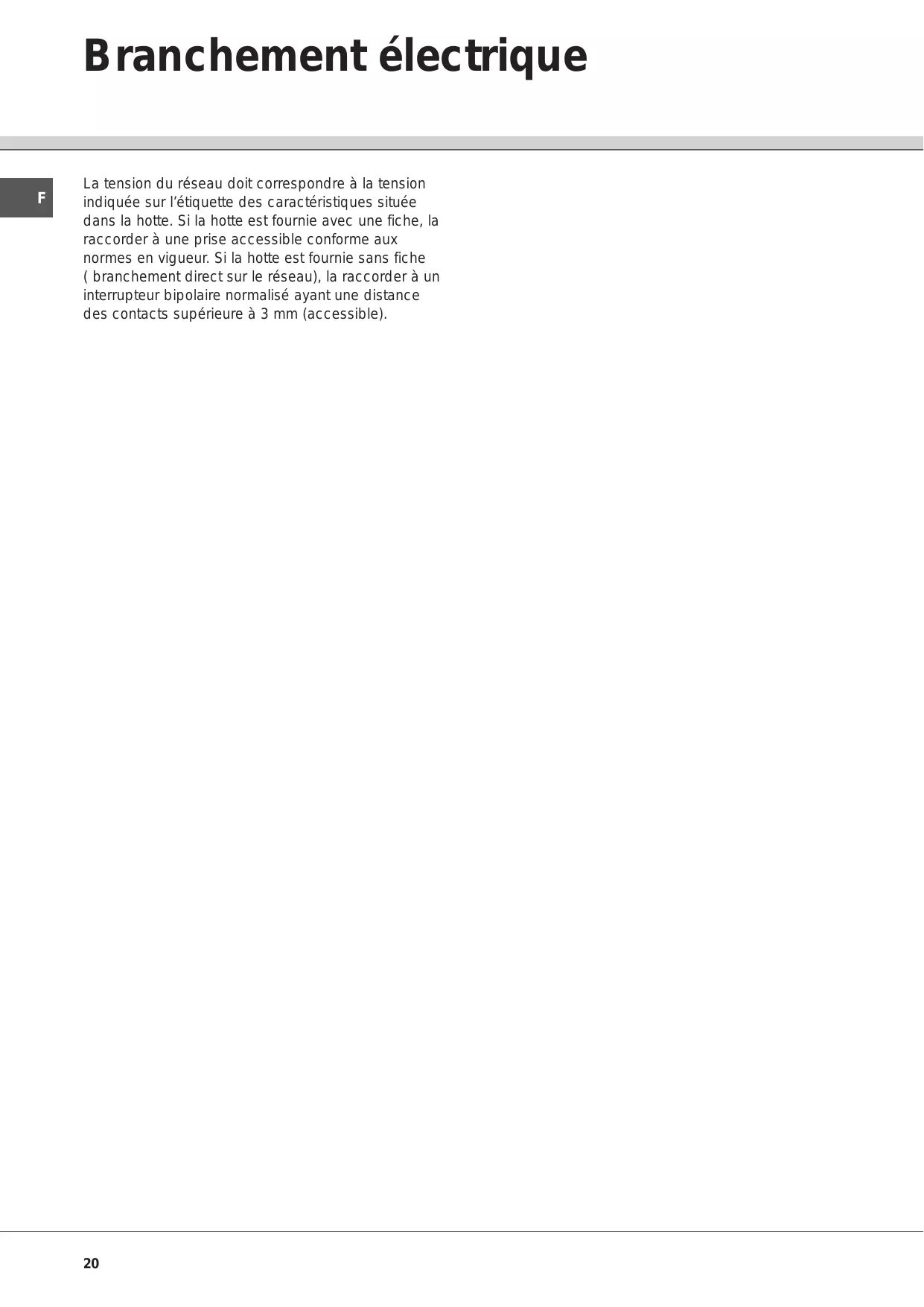

Branchement électrique

F

La tension du réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située dans la hotte. Si la hotte est fournie avec une fiche, la raccorder à une prise accessible conforme aux normes en vigueur. Si la hotte est fournie sans fiche ( branchement direct sur le réseau), la raccorder à un interrupteur bipolaire normalisé ayant une distance des contacts supérieure à 3 mm (accessible).

Le panneau de controle se trouve sur la partie avant de la facade et est doté de différentes vitesses d'apiration. Utiliser la puissance d'aspiration maximale en cas d'odeurs ou de vapeur importantes. Dégager le panneau frontal N. Nous vous conseillons de mettre la hotte en route 5 minutes avant de commencer a cuisiner et de la laisser fonctionner environ 15 minutes après la cuisson.

! Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.

Nettoyage

La hotte doit être regulièrement nettoyée à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon humide imbibé d'alcool dénaturé ou de détergents liquides neutres. Eviter d'utiliser des produits abrasifs. Le non respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques d'incendie.

Filtre a graisse

Il peut s'agir d'un des modèles suivants:

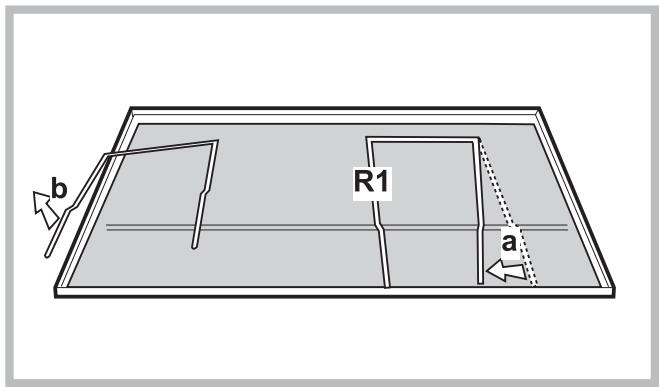

Le filtre mécanique doit être nettoyé a la main une fois par mois a l'aide de détergents adaptés. Vous pouvez également le passer au lave vaisselle.(65°C). Pour accéder au filtre a graisse ouvrir la grille a l'aide des loquets P et la sortir de ses fixations R1 ou R2.

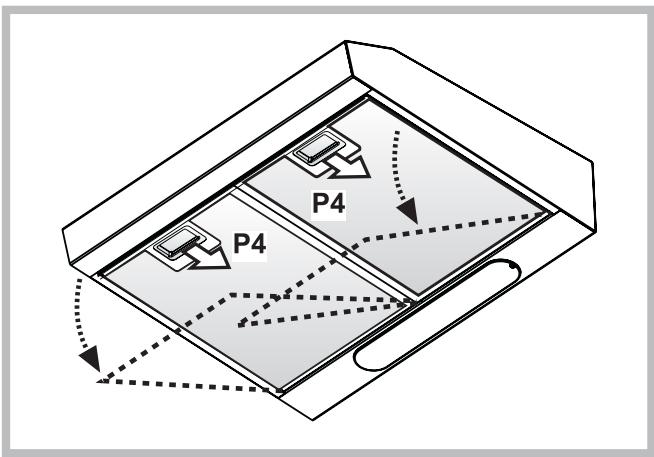

Le filtre métallique autoportant n'a pas de grille de support, pour l'enlever, tirer les ressorts de décrochage P4 vers l'arrière et extraire le filtre vers le bas.

Attention! Si lavé en lave vaisselle le filtre métallique peut changer de couleur mais son efficacité filtrante reste inchangée.

P4 P4

R1 a b

Filtre au charbon

Changer tous les 6 mois.

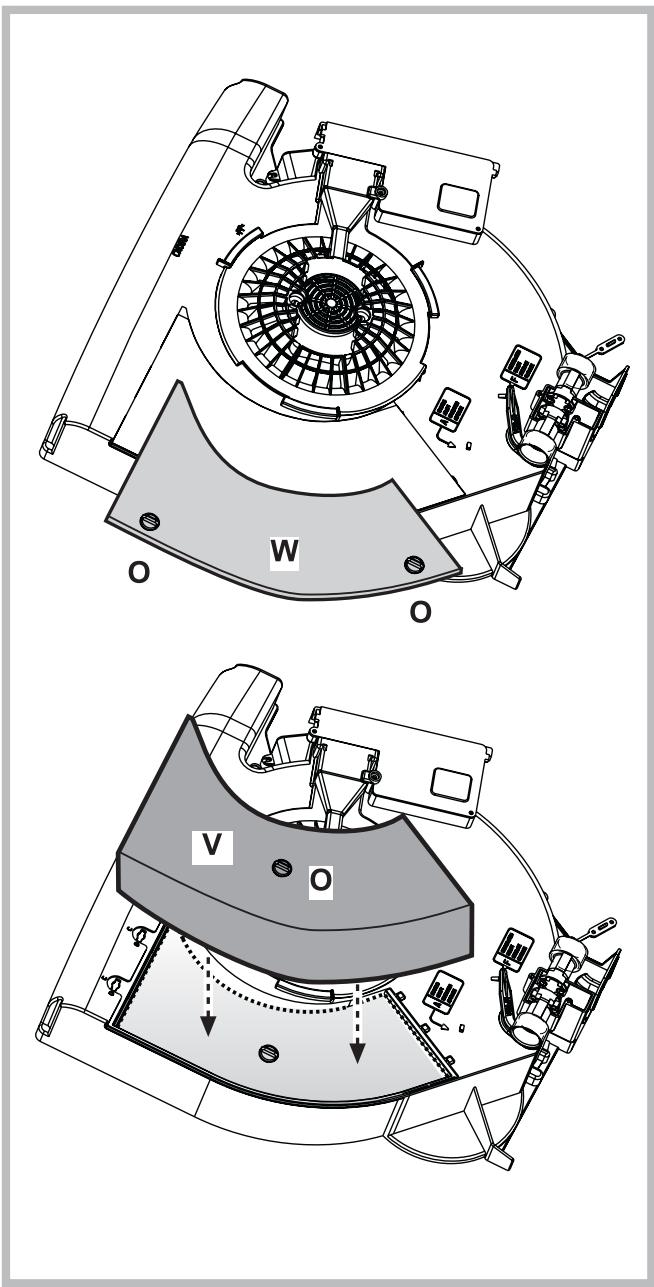

Montage: Enlever le couvercle W en tournant les pommeaux O de 90°

Insérer le petit matelas à charbon V à l'intérieur du logement approprié et le fixer en tournant le pommeau O de 90°, refermer le couvercle.

Procéder en sens inverse pour le démontage.

W O V O

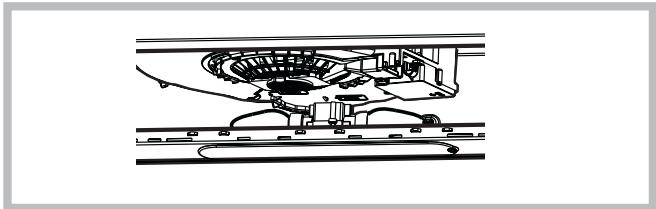

Changement de l'ampoule 40W

Dévisser l'ampoule grillée et la remplacer par une ampoule ovale a incandescence max 40W E14. Enlever la grille pour accéder au compartiment de la lampe.

Accéder au logement de la lampe – sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides. Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 20W maximum (G4), en ayant soin de ne pas les toucher avec les mains. Refermer le plafonnier (fixation par encliquetage).

! Ne jamais utiliser la hotte sans avoir installé correctement la grille!

L'air aspiré ne doit pas être expulsé dans un conduit utilisé pour l'échappement des fumées d'appareils alimentés avec une énergie autre que l'énergie électrique. Il faut prévoir une bonne aération du local lorsque l'on utilise simultanément une hotte et des appareils alimentés avec une autre énergie que l'electricité. Il est strictement défendu de faire flamber des aliments sous la hotte. Toute flamme sous la hotte peut endommager les filtres et causer un incendie. La friture doit être surveillée pour éviter que l'huile surchauffée ne s'enflamme. Pour des raisons techniques et de sécurité veuillez suivre scrupuleusement les réglementations locales relatives à l'évacuation des fumées.
