Charger le produit de lavage Options de lavage
Tableau des programmes
Charger le produit de rinçage Charger le sel régénérant
Coupure de l’arrivée d’eau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyer les filtres Si vous vous absentez pendant une longue période
Sécurité générale Mise au rebut Economies et respect de l’environnement
Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive toujours l’appareil.
1. Déballez l’appareil et assurez-vous qu’il n’a pas été endommagé pendant le transport. S’il est abîmé, ne le raccordez pas et prenez contact avec votre revendeur. 2. Installez le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L’appareil peut être encastré sous un plan de travail continu ( voir feuille de Montage*). 3. Installez le lave-vaisselle sur un sol plat et rigide. Compensez les irrégularités en vissant ou en dévissant les pieds jusqu’à ce que l’horizontalité de l’appareil soit parfaite (son angle d’inclinaison ne doit pas dépasser 2 degrés). Une bonne horizontalité garantit la stabilité de l’appareil et supprime les vibrations, les bruits et les déplacements. 4. Pour régler, par l'avant, la hauteur des pieds arrière*: vissez ou dévissez, à l'aide d'un tournevis, les vis qui se trouvent dans la partie inférieure avant du lave-vaisselle.

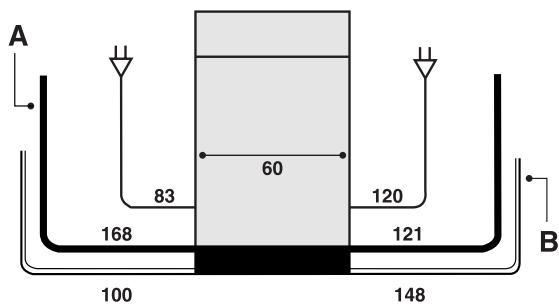

• A une prise d’eau froide : vissez bien le tuyau d’amenée à un robinet à embout fileté 3/4 gaz; avant de visser, faites couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil. • A une prise d’eau chaude: en cas d’installation de chauffage centralisé (radiateurs), le lavevaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C. Vissez le tuyau au robinet en procédant comme pour la prise d’eau froide. Si la longueur du tuyau d’amenée ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé (voir Assistance). La pression de l’eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques ( voir plus bas). Faites attention à ce que le tuyau ne soit ni plié ni écrasé. Sécurité anti-fuite Pour éviter tout risque d’inondation, le lavevaisselle :
- est équipé d’une sécurité Water Stop*, il est autrement dit équipé d’un tuyau d’amenée de l’eau formé d’un tuyau extérieur transparent et d’un tuyau intérieur rouge : les deux tuyaux supportent des pressions très élevées. En cas de rupture du tuyau intérieur, le tuyau extérieur devient rouge vif et achemine l’eau à la place du tuyau intérieur, pour éviter tout risque de fuites.
L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié.

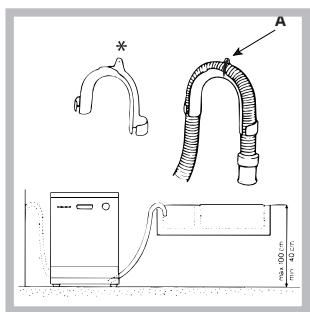

éviter que le tuyau se déplace et déverse l’eau hors du conduit. La portion de tuyau repérée par la lettre A doit se trouver à une distance du sol comprise entre 40 et 100 cm (voir figure).
Après avoir encastré le lave-vaisselle, ouvrez la porte et collez le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation.
Après installation de l’appareil, le câble d’alimentation électrique et la prise de courant doivent être facilement accessibles. Le câble ne doit être ni plié ni trop écrasé. Le câble d’alimentation doit être contrôlé périodiquement et ne doit être remplacé que par des techniciens agréés (voir Assistance). Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.
Directives Communautaires suivantes : - 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes - 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes -97/17/CE (étiquetage)
Plaquette signalétique

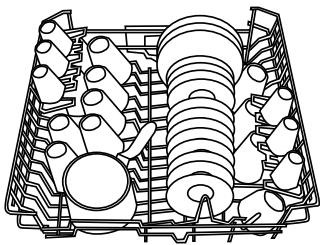

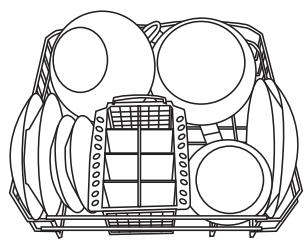

Exemples de chargement et en vous servant des supports rabattables*. • Plats et couvercles : sur les côtés du panier. • Casseroles et saladiers : toujours sens dessus dessous. • Vaisselle très creuse : en position oblique. Pour garantir de meilleures performances de lavage et de séchage, la surface du panier inférieur est plus rêche que celle du panier supérieur.
Ranger les couteaux et les ustensiles de cuisine dans le panier à couverts, pointes tournées vers le bas.

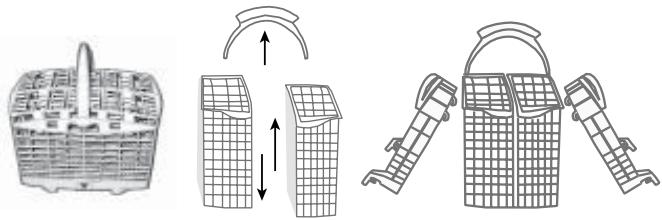

Insérez les deux éléments grillagés* dans le panier pour bien séparer les couverts entre eux : insérez-les dans les fentes, manches tournés vers le bas.

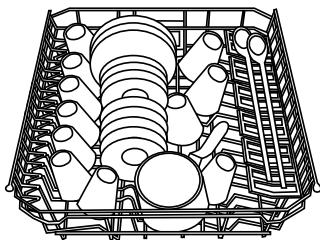

Chargez-y la vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les Exemples de chargement. • Vaisselle légère : rangez-la de manière à ce qu’elle ne risque pas d’être déplacée par les jets d’eau. • Tasses et tasses à café : placez-les sur les étagères rabattables**. • Couteaux longs et pointus, couverts de service : placez-les sur les étagères rabattables**.
Pour optimiser le rangement de la vaisselle, vous pouvez régler le panier supérieur en position haute 1 2 ou basse : ouvrez les butées des glissières du panier à droite et à gauche et sortez 3 le panier; positionnez-le en haut ou 4 en bas, faites-le glisser le long des glissières jusqu’à ce que les roues avant entrent elles aussi et refermez les butées (voir figure).

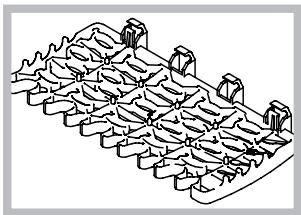

Just you** Ces étagères rabattables spéciales servent à ranger vos tasses, grandes et petites. Glissez vos cuillères, fourchettes et couteaux dans les fentes prévues à cet effet. Vous pouvez aussi suspendre vos verres à pied dans les fentes des étagères.
• Objets en aluminium, cuivre, laiton ou étain. • Vaisselle en plastique thermorésistant. • Porcelaines anciennes ou peintes à la main. • Argenterie ancienne. Les pièces d’argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s’être assuré qu’elles ne touchent pas à d’autres métaux. Avant tout achat de vaisselle et de couverts, nous vous conseillons de vérifier s’ils sont bien lavables au lave-vaisselle.
Pour laver les poignées des paniers, inférieur et supérieur : dégagez les deux bouchons de fixation, sortez les poignées, lavez-les à l’eau courante et fixez-les au panier à l’aide des bouchons. * Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.

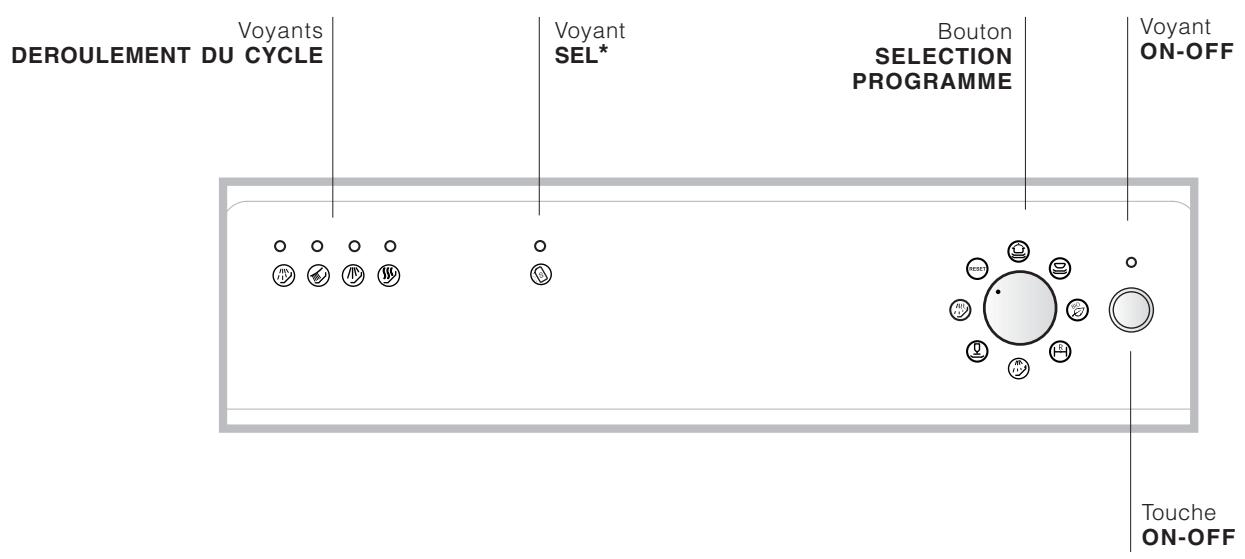

2. Appuyer sur la touche ON-OFF : le voyant s'allume. 3. Ouvrir la porte et doser le produit de lavage (voir plus bas). 4. Charger les paniers (voir Charger les paniers) et fermer la porte. 5. Tourner le bouton SELECTION PROGRAMME dans le sens des aiguilles d'une montre pour sélectionner le programme de lavage souhaité selon le type de vaisselle et son degré de salissure (voir tableau des lavages). Le programme démarre au bout de quelques secondes, les voyants DEROULEMENT DU CYCLE signalent le stade d'avancement du programme :

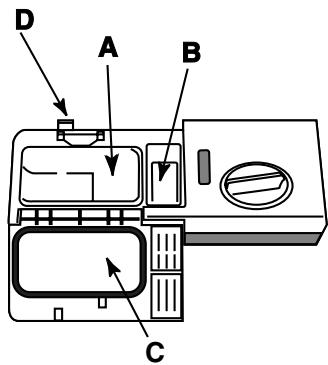

1. Appuyez sur la touche D D pour ouvrir le A B couvercle C. 2. Pour doser le produit de lavage reportez-vous au tableau Tableau des programmes : • en poudre : bacs A et B. • pastilles : dans le bac A et sur le fond de C la cuve, ce qui signifie que si le programme en prévoit 1, placez-la dans le bac A et fermez le couvercle; s’il en prévoit 2, mettez la deuxième sur le fond de la cuve. 3.Eliminez les résidus de produit de lavage sur les bords du bac et fermez le couvercle jusqu’au déclic.
10. Ouvrir la porte et attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas. Modification dun programme en cours En cas d'erreur, le choix effectué peut être modifié dans la minute qui suit la mise en marche : tourner dans le sens inverse des aiguilles d'une montre le bouton SELECTION PROGRAMME jusqu'à la position de RESET, le voyant DEROULEMENT DU CYCLE s'éteint au bout de quelques secondes : sélectionner le nouveau programme.
Touche Tablettes* En cas d’utilisation de pastilles multifonction (2 en 1, 3 en 1, 4 en 1, etc.) appuyer sur la touche TABLETTES. Cette option permet d’optimiser le résultat de lavage. La durée du programme est prolongée d’environ 10 minutes. Cette option est conseillée pour les programmes qui ne prévoient pas l’utilisation de pastilles multifonction (voir tableau des programmes).
Appuyez sur la touche ON-OFF, ouvrez la porte en faisant attention à la vapeur chaude qui s’échappe et introduisez votre vaisselle. Appuyez à nouveau sur la touche de ON-OFF: le cycle redémarre. Interruptions accidentelles En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que vous refermez la porte. * Présent uniquement sur certains modèles 6
Tableau des programmes Les lave-vaisselle SCHOLTES disposent d'un système automatique de nettoyage du filtre pour éviter que ce dernier ne se bouche avec les déchets de nourriture. Cette opération peut prolonger la durée des programmes.
(déconseillé pour la vaisselle fragile)
Cycle économique et rapide conseillé pour la vaisselle fragile ne supportant pas les hautes températures tout de suite après l’usage.
(A) = bac A (B) = bac B en poudre
Si vous utilisez un produit multifonction (2 en 1, 3 en 1, 4 en 1, etc.) pas besoin d’ajouter du produit de rinçage mais nous vous conseillons par contre d’ajouter du sel, surtout si votre eau est dure ou très dure. Si vous n’ajoutez ni sel ni produit de rinçage, il est normal que les voyants SEL* et PRODUIT DE RINCAGE* continuent à clignoter.
Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l’eau de la surface et évite ainsi la formation de traces ou de taches. Il faut remplir le réservoir à produit de rinçage : • dès que vous voyez qu’il est vide à travers l’indicateur optique (H). Indicateur clair : ajoutez du produit de rinçage; indicateur foncé : produit de rinçage suffisant; • quand le voyant PRODUIT DE RINCAGE* du bandeau se met à clignoter; H 1. Ouvrez le réservoir en tournant le couvercle (G) dans le sens inverse des aiguilles d’une montre. F 2. Versez le produit de rinçage sans le faire G déborder. Si cela se produit, nettoyez aussitôt avec une éponge. 3. Revissez le couvercle. Réglez la dose de produit de rinçage Si le résultat du lavage ou du séchage n’est pas satisfaisant, vous pouvez régler la dose de produit de rinçage. A l’aide d’un tournevis agissez sur le dispositif de réglage (F) et amenez-le sur une des 6 positions au choix (il est réglé en usine sur 4) : • si vous remarquez des traces blanches sur votre vaisselle, amenez-le sur des chiffres plus bas (1-3). • s’il y a des gouttes d’eau ou des taches de calcaire, amenez-le sur des chiffres plus élevés (4-6). En cas d’utilisation de pastilles multifonction (2 en 1, 3 en 1, 4 en 1, etc.) et pour obtenir un meilleur séchage, remplissez tout de même le réservoir et réglez sur la position 2.
Pour obtenir de bons résultats de lavage, veillez à ce que le réservoir à sel ne soit jamais vide. Le sel régénérant élimine le calcaire présent dans l’eau et évite ainsi qu’il ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la 8
• quand le flotteur vert* n’est plus visible à travers le couvercle du sel; • quand le voyant SEL* du bandeau se met à clignoter; • si votre appareil est dépourvu de voyant ou de flotteur vert : environ tous les 30 cycles de lavage; 1. Sortez le panier inférieur et dévissez le couvercle du réservoir dans le sens inverse des aiguilles d’une montre. 2. Lors de la première utilisation : remplissez le réservoir d’eau jusqu’au bord. 3. Utilisez l’entonnoir fourni avec l’appareil (voir figure) pour remplir le réservoir de sel jusqu’au bord (2 kg environ); il est tout à fait normal que de l’eau déborde. 4. Enlevez l’entonnoir, éliminez les résidus de sel sur le filetage et vissez bien le couvercle pour éviter que du produit de lavage pénètre à l’intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l’adoucisseur). Lors de rajout de sel, démarrez aussitôt un cycle de lavage à vide pour éliminer la solution saline qui a débordé et éviter ainsi toute corrosion. Régler la dose de sel* Vous pouvez régler la dose de sel en fonction de la dureté de votre eau, vous pouvez demander ce renseignement à l’organisme distributeur de l’eau potable. 1. Dévissez le bouchon du réservoir. 2. Tournez la flèche située sur la collerette (voir figure) vers + ou vers – en suivant les indications du tableau suivant :
En cas d’utilisation de pastilles multifonction (2 en 1, 3 en 1, 4 en 1, etc.) remplissez tout de même le réservoir de sel et réglez sur –; si la dureté de l’eau dépasse 60°fH, réglez sur +. * Présent uniquement sur certains modèles.
Coupure de larrivée deau et de courant
• Débranchez la fiche de la prise de courant quand vous nettoyez votre appareil et pendant tous vos travaux d’entretien.
• Pour nettoyer l’extérieur et le bandeau de commande, utilisez un chiffon imbibé d’eau tiède et de savon. N’utilisez ni solvants ni abrasifs.
N’utilisez pas votre lave-vaisselle sans filtres. 1. Sortez les filtres en tirant la poignée vers le haut.

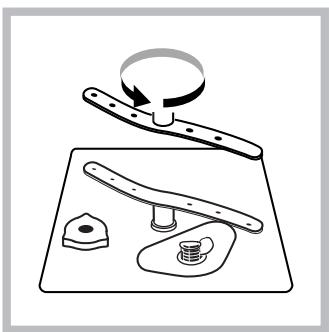

Nettoyer les bras de lavage Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de l’eau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.

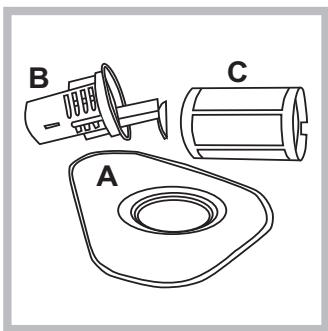

• après chaque lavage, débarrassez le plat semi-circulaire A et le gobelet B (tirez sur la poignée pour les dégager) des déchets plus importants et rincez-les à l’eau courante.
C B fois par mois, tout le groupe filtrant : plat semi-circulaire A, A gobelet B et filtre cylindrique C (pour le sortir tournez-le dans le sens inverse des aiguilles d’une montre). Pour le nettoyer, servez-vous d’une petite brosse non métallique. 3. Remontez le groupe filtrant et remettez-le à sa place en suivant dans l’ordre les mouvements 1 et 2, illustrés (voir figure) jusqu’au déclic.
• Effectuez un lavage à vide • Débranchez les raccordements électriques et hydrauliques. • Laissez la porte entrouverte.
à usage domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice. • N’installez pas l’appareil à l’extérieur, même dans un emplacement protégé, car il est extrêmement dangereux de l’exposer à la pluie et aux orages. • Ne touchez pas au lave-vaisselle pieds nus. • Ne tirez jamais sur le câble pour débrancher la fiche de la prise de courant. • Fermez le robinet de l’eau et débranchez la fiche de la prise de courant avant d’effectuer tous travaux de nettoyage et d’entretien. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de la réparer. • Ne touchez jamais à la résistance. • Ne pas s’appuyer à la porte ouverte ou s’y asseoir : l’appareil pourrait basculer. • Gardez les produits de lavage et de rinçage hors de la porte des enfants. • Les emballages ne sont pas des jouets pour enfants.
La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.
Faire des économies d’eau et d’électricité • Ne faites fonctionner votre lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l’attente de remplir votre machine, lancez le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir Programmes ). • Sélectionnez un programme adapté au type de vaisselle et à son degré de salissure, consultez pour cela le Tableau des programmes : - pour de la vaisselle normalement sale, choisissez le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisées. - pour une quantité réduite de vaisselle, choisissez l’option Demi-charge* (voir Mise en marche et utilisation ). • Si votre contrat de fourniture d’électricité prévoit des tranches horaires à prix réduit, effectuez vos lavages pendant ces heures creuses. L’option Départ différé* (voir Mise en marche et utilisation) peut vous aider à organiser vos lavages dans ce sens. Produits de lavage sans phosphates, sans chlore et aux enzymes • Il est vivement conseillé d’utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l’environnement. • Les enzymes développent une action particulièrement efficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d’obtenir les mêmes résultats qu’à une température de 65°C. • Pour bien doser le produit de lavage, tenez compte des indications du fabricant, de la dureté de votre eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l’équilibre de la nature.
Si votre appareil présente des anomalies de fonctionnement, procédez aux contrôles suivants avant de prendre contact avec le service d’assistance technique. Certaines anomalies sont signalées par un ou deux voyants qui clignotent très rapidement: prenez note des voyants qui clignotent avant de faire appel au service d’assistance technique.
La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre. La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres. La vaisselle nest pas bien séchée.
(le deuxième et le quatrième voyant DEROULEMENT DU CYCLE en partant de la droite se mettent à clignoter). Alarme électrovanne darrivée de leau en panne (le troisième voyant DEROULEMENT DU CYCLE en partant de la droite se met à clignoter).
La porte du lave-vaisselle nest pas bien fermée. Un Départ différé (voir Mise en marche et utilisation) a été sélectionné. Il y a une coupure deau. Le tuyau darrivée de leau est plié (voir Installation). Lévacuation de lévier est bouchée. Le filtre est bouché par des déchets de nourriture. La vaisselle sentrechoque ou butte contre les bras de lavage. Il manque du sel régénérant ou son réglage nest pas adapté à la dureté de leau (voir Produit de rinçage et sel). Le couvercle du réservoir à sel nest pas bien fermé. Il ny a plus de produit de rinçage ou son dosage est insuffisant. La vaisselle est en matériau antiadhésif. Le dosage du produit de rinçage est excessif.
(voir Produit de rinçage et sel). Le réglage du produit de rinçage nest pas approprié. Vous avez sélectionné un programme sans séchage. Les paniers sont trop chargés (voir Charger les paniers). La vaisselle nest pas bien rangée. Les bras de lavage ne tournent pas librement. Le programme de lavage nest pas assez puissant (voir Programmes). Le produit de lavage nest pas bien dosé ou nest pas approprié (voir Mise en marche et utilisation). Le filtre est sale ou bouché (voir Entretien et soin). Il manque du sel régénérant (voir Produit de rinçage et sel). Ouvrez le robinet, lappareil se mettra en marche au bout de quelques minutes. Lappareil sest bloqué car vous navez pas donné suite aux bips davertissement. Eteignez lappareil à laide de la touche ONOFF, ouvrez le robinet et au bout de 20 secondes rallumez en appuyant à nouveau sur la même touche. Reprogrammez lappareil et remettez-le en marche. Eteignez lappareil à laide de la touche O-OFF et nettoyez les filtres (voir Entretien), puis rallumez en appuyant à nouveau sur la même touche. Reprogrammez lappareil et remettez-le en marche. Eteignez lappareil à laide de la touche ON-OFF et rallumez au bout dune minute. Si lalarme continue, fermez le robinet de leau pour éviter tout risque dinondation, débranchez la fiche de la prise de courant et prenez contact avec le service dassistance technique. 11
