MODE D'EMPLOI pmgs5copic ECOVACS

EN FR DE ES Instruction Manual Mode d'emploi Benutzerhandbuch Manual de instrucciones

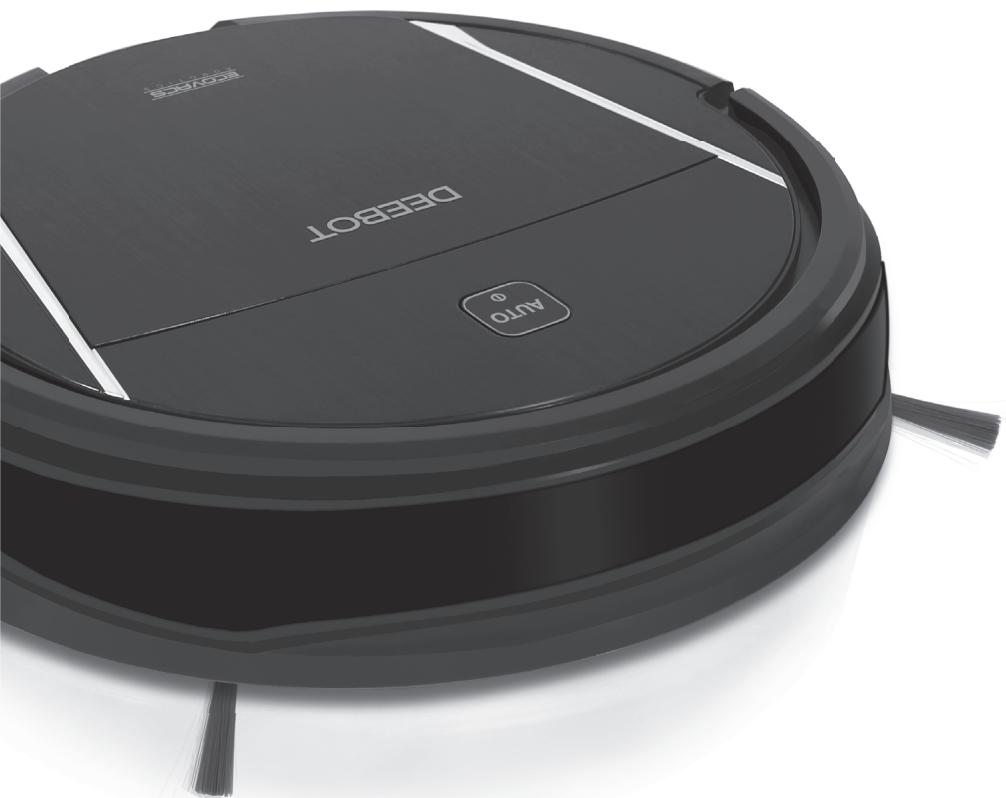

Toutes nos félicitations pour l'achat de votre robot DEEBOT d'ECOVACS ! Nous espérons qu'il vous apportera de nombreuses années de satisfaction. Nous sommes persuadés que votre nouveau robot vous aidera à garder votre maison propre et vous permettra d'économiser du temps pour vivre intelligemment et apprécier la vie. Live Smart. Enjoy Life. Si vous deviez rencontrer des situations qui n'ont pas été correctement abordées dans ce manuel, veuillez contacter notre service clientèle, un technicien sera a votre service pour répondre à vos questions. Pour plus d'informations, vous rendre sur le site officiel de ECOVACS : www.ecovacs.com Dans un souci d’amélioration constante de nos produits, nous nous réservons le droit de modifications techniques de l'appareil, que nous jugerons nécessaire à l'évolution constante de cette unité.

Nous vous remercions d'avoir choisi DEEBOT !

Contenu 1. Consignes de sécurité importantes 28 2. Contenu de l'emballage et caractéristiques techniques 30 2.1 Contenu de l'emballage 30 2.2 Caractéristiques 30 2.3 Schéma du produit 31 3. Fonctionnement et programmation 33 3.1 Remarques avant le nettoyage 33 3.2 Démarrage rapide 34 3.3 Sélection du mode de nettoyage 37 3.4 Programmation du robot 39 3.5 Système de nettoyage avancé en option 41 3.6 Choisir une option d'aspiration 43 3.7 Indicateur d’alarme et sons 44 4. Entretien 45 4.1 Bac à poussière et filtres 45 4.2 Chiffon de nettoyage intelligent, réservoir de nettoyage intelligent 46 4.3 Brosse principale, option d'aspiration directe et brosses latérales 47 4.4 Autres composants 48 5. Dépannage 49

1. Consignes de sécurité importantes Avant toute utilisation d'un appareil électrique, certaines précautions de base sont à respecter, et notamment les précautions suivantes :

LIRE TOUTES LES CONSIGNES DE SECURITE ET DE FONCTIONNEMENT AVANT D'UTILISER LE DEEBOT CONSERVER SOIGNEUSEMENT CES CONSIGNES DE SECURITE.

1. Cet appareil n'est pas prévu pour être utilisé par les enfants de moins de 8 ans ou par toute personne qui n'en maîtrise pas l'utilisation. Une surveillance pourrait s'avérer nécessaire. L'appareil n'est ni un jouet ni un siège, veuillez le tenir à l'écart des enfants. 2. Dégagez la superficie que vous souhaitez nettoyer. Dégagez le sol des cordons d'alimentation et des petits objets dans lesquels l'appareil pourrait s'enchevêtrer. Rentrez les franges du tapis sous le tapis et soulevez les éléments tels que rideaux et nappes de table du sol. 3. Si la zone à nettoyer comporte une dénivellation comme c'est le cas par exemple sur des marches d'escalier, veillez à ce que l'appareil soit réglé de manière à pouvoir détecter les marches sans dégringoler. Il pourrait s'avérer nécessaire de placer une barrière physique sur le rebord pour éviter que l'appareil ne tombe. Assurez-vous que la barrière en question ne soit pas un objet sur lequel on risque de trébucher. 4. L'appareil doit être strictement utilisé conformément aux instructions de ce manuel. Ne vous référez qu'aux documents joints avec l'appareil ou vendus par le fabricant. 5. Veuillez vous assurer que la tension d'alimentation que vous utilisez correspond à la tension d'alimentation marquée sur la base de chargement. 6. UNIQUEMENT conçu pour une utilisation en INTÉRIEUR. N'utilisez pas l'appareil à l'extérieur ou dans les environnements commerciaux ou industriels. 7. Dans de rares circonstances, l'appareil peut ne pas fonctionner sur les surfaces de couleurs sombres ou noires. 8. Il faut être conscient que l'appareil se déplace a ses propres. Il faut être prudent et avec précaution quand on marche dans le domaine ou l'appareil est entrain de travailler pour éviter de le marcher dessus ou le trébucher. 9. Utilisez uniquement la batterie rechargeable originale et le Porte de recharges fournie avec l'appareil par le fabricant. Les piles non rechargeables sont interdites. Pour informations sur la batterie, veuillez voir la section des caractéristiques. 10. L'appareil doit être impérativement doté de son bac à poussière et/ou d'un filtre avant d'être utilisé. 11. N'utilisez pas l'appareil à proximité de flammes ou d'objets fragiles. 12. N'utilisez pas l'appareil dans des environnements trop chauds ou trop froids (au-dessous de -5°C /23 F ou au-dessus de 40°C/124 F). 13. Superviser les enfants et les animaux quand l'appareil est en marche. Garder les cheveux, les vêtements amples, les doigts et toutes les parties du corps hors des cotes des ouvertures et des pièces mobiles de l’appareil. 14. N'utilisez pas l'appareil à proximité d'un nourrisson ou d'un enfant endormis. 15. N'utilisez pas l'appareil sur des surfaces mouillées ou recouvertes d'eau stagnante. 16. Ne laissez pas l'appareil aspirer de gros objets tels que des pierres, de larges feuilles de papier ou tout autre élément susceptibles de l'obstruer. 17. N'utilisez pas l'appareil pour aspirer des produits inflammables ou combustibles, tels que de l'essence, des cartouches d'imprimantes ou de photocopieuses, ou dans un environnement où la présence de ces éléments est probable. 18. N'utilisez pas l'appareil pour aspirer des éléments en feu ou fumants tels que des cigarettes, des allumettes, des braises ou tout autre élément susceptibles de provoquer un incendie.

1. Consignes de sécurité importantes 19. N'insérez aucun objet dans l'ouverture d'aspiration de poussière ; si celle-ci est obstruée, n'utilisez pas l'appareil. Éliminez tout élément susceptible de s'y trouver et de réduire le flux d'air (poussière, peluches, cheveux, etc.). 20. Veillez à ne pas endommager le cordon d'alimentation : il ne doit pas être utilisé pour soulever ou transporter l'appareil ou la base de chargement, faire office de poignée, être coincé dans une porte ou appuyé contre des arêtes vives ou des coins. Le cordon d'alimentation ne doit pas être écrasé par l'appareil ou être en contact avec des surfaces chaudes. 21. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou par son technicien de service pour garantir une utilisation sécurisée de l'appareil. 22. N'utilisez pas la base de chargement si elle est endommagée. 23. N'utilisez pas l'appareil si le cordon ou la prise d'alimentation est endommagée ou si la base de chargement ne fonctionne pas correctement, est tombée, a été endommagée, laissée à l'extérieur ou au contact de l'eau. Si tel est le cas, ces éléments doivent être réparés par le fabricant ou par son technicien de service pour en garantir l'utilisation sécurisée. 24. Nettoyer et entretenir l'appareil comme décrit dans la section d’entretien de ce manuel. 25. Mettez le commutateur d'alimentation en position OFF avant d'entreprendre le nettoyage ou l'entretien de l'appareil. 26. Retirez la fiche de la prise avant d'entreprendre le nettoyage ou l'entretien de la base de chargement. 27. Avant de retirer la batterie pour une mise au rebut de l'appareil, retirez l'appareil de sa base de chargement et mettez le commutateur d'alimentation en position OFF. 28. Avant la mise au rebut de l'appareil, retirez et éliminez la batterie dans le respect des lois et règlementations en vigueur dans votre pays. 29. Veuillez éliminer les batteries usagées dans le respect des lois et règlementations en vigueur dans votre pays. 30. Ne mettez pas le feu à l'appareil, même s'il est extrêmement endommagé. Les batteries pourraient exploser et provoquer un incendie. 31. Débranchez la base de chargement si vous ne l'utilisez pas pendant une longue période. 32. L'appareil doit être utilisé dans le respect des instructions de ce manuel d'utilisation. Ecovacs Robotics ne saurait être tenu responsable des dommages ou blessures occasionnées par une utilisation inappropriée.

Elimination des appareils électriques en fin de vie Ce symbole indique que, dans l'UE, ce produit ne doit pas être jeté avec les autres déchets ménagers. Le tri sélectif des appareils électriques mis au rebut prévient les effets néfastes éventuels sur l'environnement et sur la santé, et favorise le recyclage et la réutilisation des composants de l'appareil. Cet appareil doit par conséquent être remis à un point de collecte approprié ou à votre revendeur qui se chargera de son recyclage.

2. Contenu de l'emballage et caractéristiques techniques 2.1 Contenu de l'emballage

EN Instruction Manual

Base de chargement (avec adaptateur d’alimentation)

Télécommande (avec piles)

(4) Brosses latérales

Bloc de batterie (avec 2 vis)

Chiffon de nettoyage intelligent

Réservoir de nettoyage intelligent

Option d'aspiration directe

Option brosse principale (pré-installée)

2.2 Caractéristiques Modèle Tension de service

14.8V DC Modèle de la base de chargement

20V DC Courant nominal de sortie

1A Adaptateur d'Energie

Tension nominale de sortie Puissance nominale

20W OH-1024E2001000U Tension d'entrée nominale

100-240V AC Courant de sortie nominale

Tension nominale d'entrée

Modèle de la télécommande

RC1360C Tension de sortie nominale Puissance nominale Tension d'entrée

3V DC Batterie lithium 2550mAh

* Les spécifications techniques et de conception peuvent changer dans le cadre de l'amélioration continue du produit.

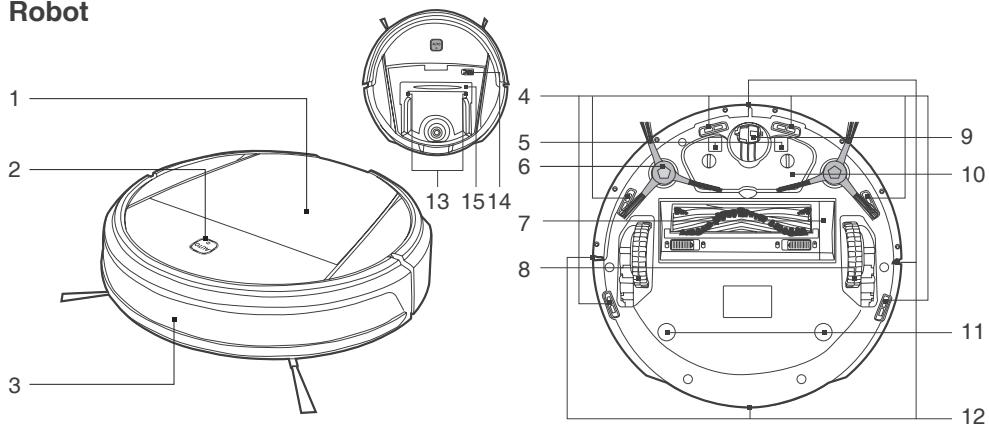

2. Contenu de l'emballage et caractéristiques techniques 2.3 Schéma du produit Robot 1

3 12 7. Option brosse principale 1. Couvercle supérieur 2. Panneau de commande 8. Roue universelle 3. Capteurs anticollision 9. Roues motrices 10. Bloc batterie / vis 4. Capteurs antichute 11. Emplacements réservoir 5. Contacts de charge de nettoyage intelligent 6. Brosses latérales

12. Récepteur infrarouge pour la télécommande 13. Capteurs de poussière 14. Mise à niveau du port (contactez le service clientèle avant d’essayer de mettre le robot à niveau) 15. Bac à poussière

Panneau de commande 2

1. Bouton Mode « Nettoyage ciblé » 2. Bouton Mode « Nettoyage des bords » 3. Bouton de mode « AUTO » 4. Bouton mode « Nettoyage en profondeur » 5. Bouton « Retour au mode chargeur »

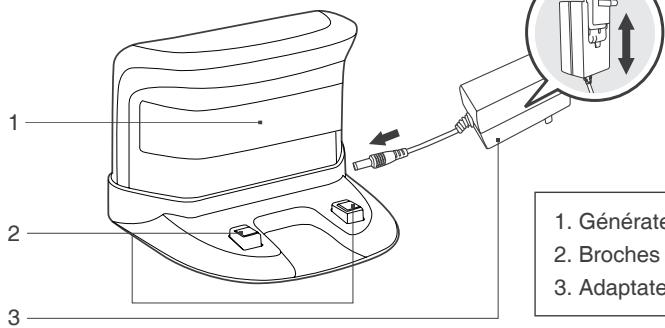

1. Générateurs de signaux infrarouges 2. Broches de la base de chargement 3. Adaptateur d’alimentation avec prise

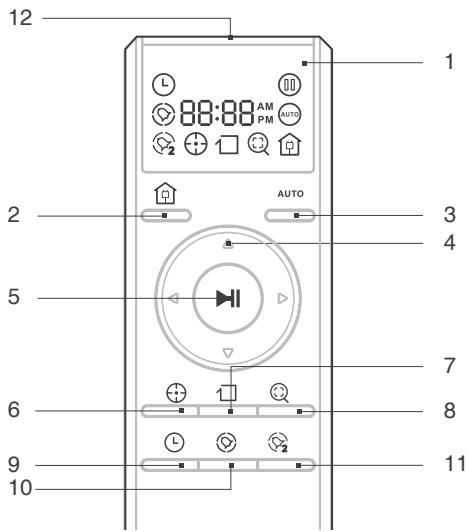

2. Contenu de l'emballage et caractéristiques techniques Télécommande 12 1

1. Écran LED 2. Bouton « Retour au mode chargeur » 3. Bouton de mode « AUTO » 4. Boutons de commande de la direction 5. Bouton Marche / Pause 6. Bouton Mode « Nettoyage ciblé » 7. Bouton Mode « Nettoyage des bords » 8. Bouton mode « Nettoyage en profondeur » 9. Bouton de réglage de l'heure actuelle 10. Bouton de programmation horaire 11. Deuxième bouton de programmation horaire 12. Émetteur infrarouge

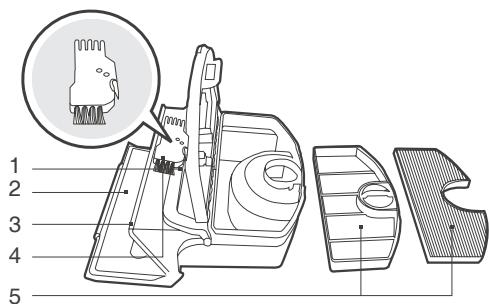

1. Poignée bac à poussière 2. Fermeture bac à poussière 3. Couvercle bac à poussière 4. Outil de nettoyage multifonctions 5. Élément filtrant et filtre haute performance

Réservoir de nettoyage intelligent

1. Chiffon de nettoyage intelligent 2. Réservoir d'eau 3. Entrée d'eau

3. Fonctionnement et programmation 3.1 Indications avant le nettoyage Avant d'utiliser le DEEBOT, prenez un moment pour observer la zone à nettoyer et dégager les éventuels obstacles.

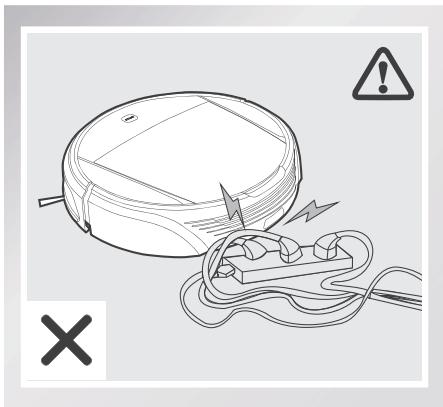

Dégagez le sol des cordons d'alimentation et des petits objets dans lesquels l'appareil pourrait s'enchevêtrer.

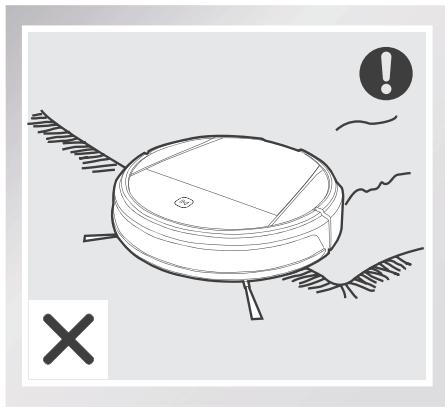

L'appareil n'est pas adapté pour une utilisation sur des tapis à poils longs. Avant d'utiliser l'appareil à proximité d'une zone de tapis ou sur une zone de tapis à poils courts avec des bords à pompons, veuillez rentrer les bords des tapis dans la zone sous eux-mêmes.

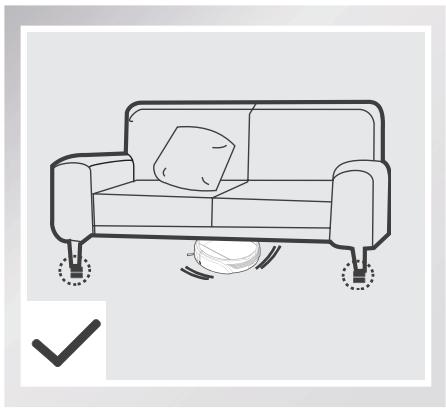

Veuillez tenir compte du fait que le robot a besoin d'un espace minimum de 10 cm (4 pouces) pour nettoyer sous les meubles sans difficulté.

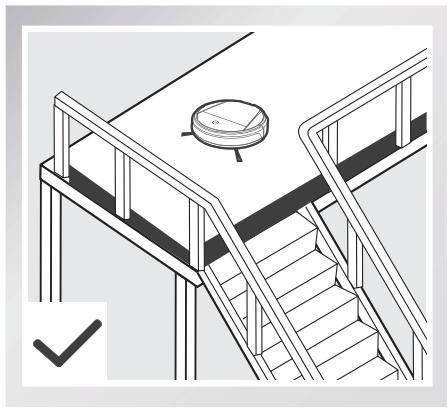

Si la zone à nettoyer comporte une marche ou un escalier, commandez le DM85 de manière à permettre à ses capteurs antichute de détecter la différence de hauteur. Il peut s'avérer nécessaire de placer une barrière physique au bord de la dénivellation pour empêcher l'unité de tomber.

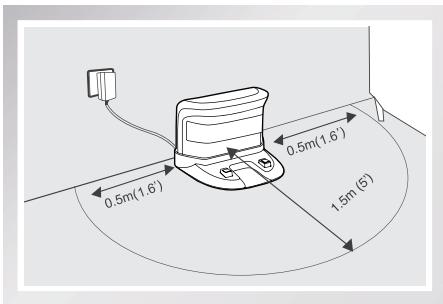

3. Fonctionnement et programmation 3.2 Démarrage rapide 1 Positionnement de la base de chargement Connectez l’adaptateur d’alimentation à la base de chargement Placez la base de chargement sur un plancher horizontal contre un mur avec la base en position perpendiculaire par rapport au sol. Laissez un espace libre de tout objet et de toute surface réfléchissante d'1,5 m (5") devant la base de chargement et de 0,5 m (1,6") sur les côtés. Branchez la base de chargement.

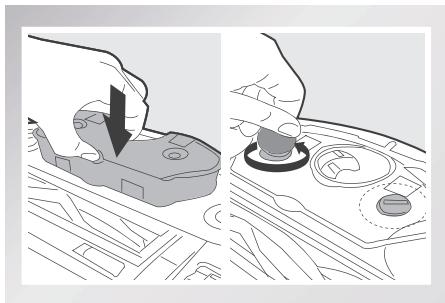

2 Installer la batterie Insérez le bloc de batterie dans son emplacement sur le bas du DM85. Insérez et serrez les vis avec un juton pour bloquer le bloc de batterie.

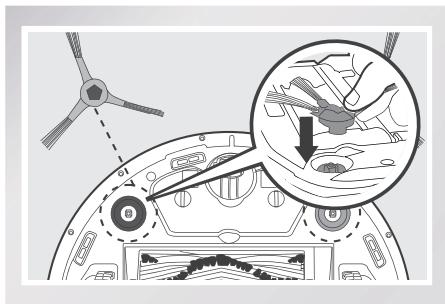

3 Installer les brosses latérales Fixez les brosses latérales au bas du DM85 en enfonçant une brosse dans chaque rainure portant la couleur correspondante jusqu'à ce qu'elle s'encliquète.

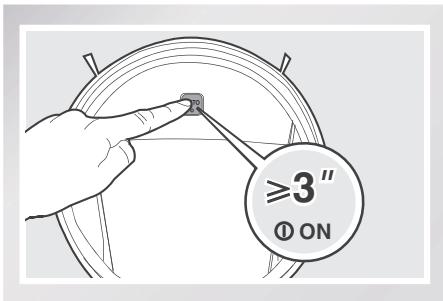

3. Fonctionnement et programmation 4 Mise en marche Appuyez sur le bouton du mode AUTO sur le robot et maintenez-le enfoncé pendant 3 secondes. s'allume, le DM85 est en Lorsque le bouton marche.

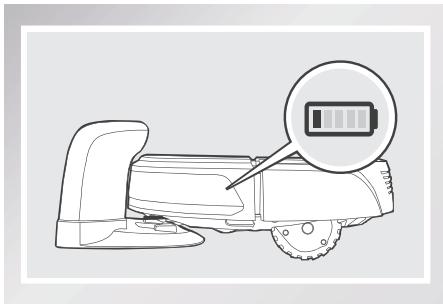

5 Recharger le DM85 Retirer le Slots de Nettoyage pour le Réservoir avant de charger le DM85. Placez le DM85 sur la base de chargement en vous assurant que les contacts de charge sur le DM85 et les broches de la base de chargement établissent une connexion. Chargez le DM85 pendant au moins 12 heures avant la première utilisation.

clignote lorsque le DM85 se recharge et reste allumé lorsqu'il est complètement * Le bouton rechargé. * Retirez le réservoir de nettoyage intelligent avant de recharger le DM85. * Retirez la batterie du DM85 si vous envisagez de ne pas utiliser le robot pendant une période prolongée. En cas de fuite de la batterie, veuillez la retirer et nettoyez son emplacement en portant des gants de protection. * Si la batterie est entièrement déchargée ou si elle n'est pas utilisée pendant une période prolongée, sa capacité peut diminuer et il peut s'avérer nécessaire de la réactiver. * Pour réactiver la batterie : placez manuellement le robot sur la base de chargement, retirez-le 3 minutes après chargement et répétez cette opération 3 fois avant de le laisser se recharger normalement pendant 3-5 heures. * Le DM85 est équipé d'une batterie Ni-MH à longue durée de vie qui ne nécessite pas d'être remplacée régulièrement. Pour remplacer la batterie, contactez le service après-vente ou suivez les instructions ci-dessous : a. Dévissez les vis du couvercle du bloc de batterie et retirez-le. b. Insérez le nouveau bloc de batterie et resserrez les vis.

6 Attacher le chiffon de nettoyage Pour utiliser le système de nettoyage avancé en option du DM85, attachez un chiffon de nettoyage adapté avant utilisation. * Lorsque vous utilisez la fonction de nettoyage, rentrez les bords des tapis présents dans la zone sous eux-mêmes pour que le DM85 évite le tapis. * Veuillez vous référer à la section 3.5 Système de nettoyage avancé en option pour des instructions détaillées.

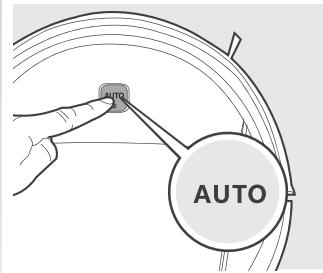

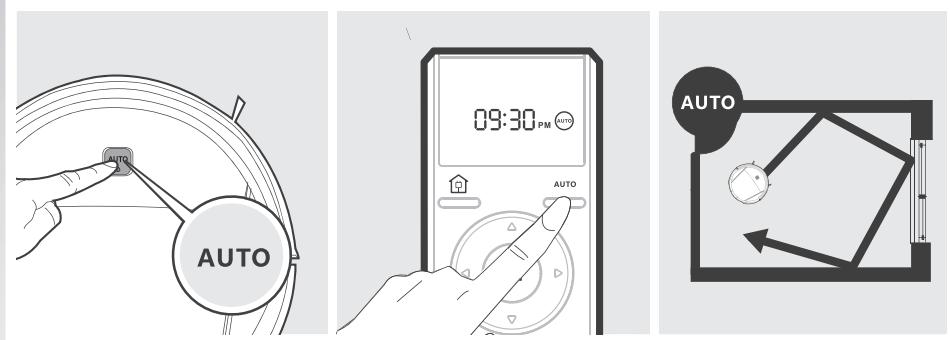

3. Fonctionnement et programmation 7 Démarrage Appuyez une fois sur le bouton du mode AUTO du panneau de commande du DM85 ou deux fois sur celui de la télécommande. Le DM85 démarre immédiatement en mode Nettoyage AUTO.

* Vous trouverez de plus amples informations concernant le choix d'un autre mode de nettoyage dans la section 3.3 Sélection du mode de nettoyage.

8 Pause Mettez le DM85 en pause en appuyant sur le bouton du mode AUTO du panneau de commande du robot ou deux fois sur le bouton Marche/Pause de la télécommande. * Le DM85 peut être déplacé vers l'avant, l'arrière, la gauche et la droite à l'aide des boutons de contrôle de la télécommande lorsqu'il est en pause. Le DM85 ne nettoie pas lorsqu'il est en pause.

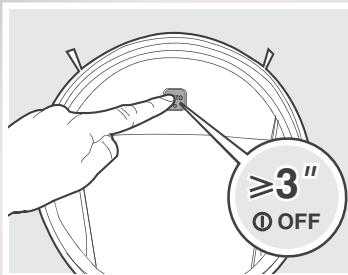

9 Mise hors tension Appuyez et maintenez pendant 3 secondes, le sur DM85. DM85 est arrêté lorsque le bouton bouton s'éteint. * Lorsque le DM85 n'effectue aucune tâche, il est recommandé de le laisser en marche pour qu'il se recharge.

3. Fonctionnement et programmation 3.3 Sélection du mode de nettoyage Le DM85 dispose de plusieurs modes de nettoyage au choix, afin de nettoyer efficacement différents types de sols. Les modes de nettoyage sont sélectionnés à l'aide des boutons de contrôle du robot ou via la télécommande. * Pour commuter entre les modes de nettoyage à l'aide des boutons du panneau de commande du robot, mettez d'abord le DM85 en pause puis appuyez sur le bouton du mode de nettoyage souhaité sur le panneau de commande. * Pour commuter entre les modes de nettoyage à l'aide de la télécommande, appuyez deux fois sur le bouton du mode de nettoyage souhaité.

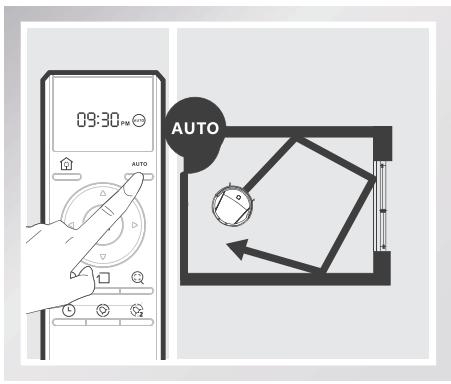

1 Mode de nettoyage AUTO (120 minutes) Il s'agit du mode de nettoyage généralement utilisé. En mode de nettoyage AUTO, le DM85 nettoie en ligne droite et change de direction dès qu'il rencontre un obstacle.

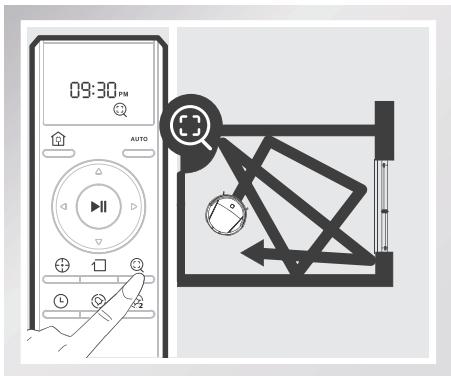

2 Mode « Nettoyage en profondeur » Ce mode est adapté pour le nettoyage en profondeur ou pour les sols extrêmement sales ou poussiéreux. Le DM85 effectue les mêmes déplacements de nettoyage qu'en mode Nettoyage automatique, mais il est plus sensible à la poussière et à la saleté et nettoie plus minutieusement.

3. Fonctionnement et programmation 3 Mode « Nettoyage ciblé » (1 Minute) Ce mode est utilisé pour les zones présentant une forte concentration de salissure ou de poussière. Lorsqu'il est utilisé dans ce mode, le DM85 concentre le nettoyage sur une zone spécifique.

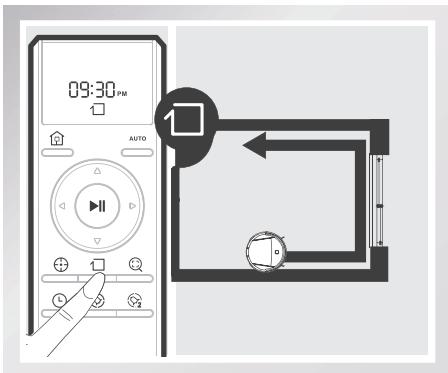

4 Mode « Nettoyage des bords » Ce mode est adapté pour le nettoyage des bords et des coins d'une pièce. Lorsqu'il est utilisé dans ce mode, le DM85 nettoie le long d'un bord (par exemple un mur).

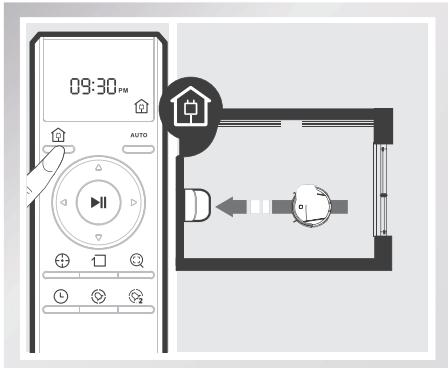

5 Mode « Retour au chargeur » Lorsque la batterie devient faible, le DM85 passe automatiquement en mode Retour au chargeur et se dirige de lui-même vers la base de chargement pour se recharger. * Le DM85 peut être renvoyé à tout moment à la base de chargement en appuyant sur le bouton Mode Retour au chargeur sur le panneau de commande ou deux fois sur celui de la télécommande.

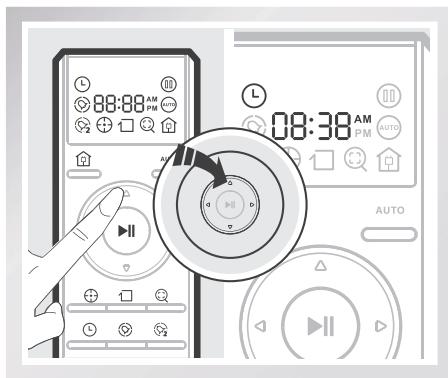

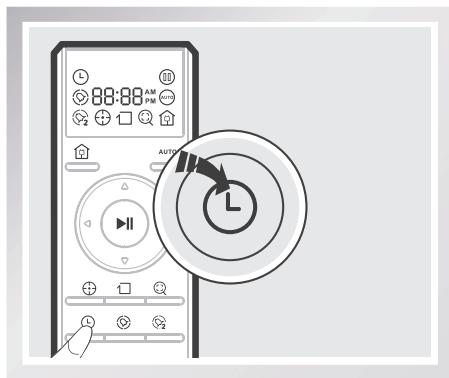

3. Fonctionnement et programmation 3.4 Programmation du robot Le DM85 dispose d'une fonction de Programmation horaire. Le DM85 peut être programmé pour un nettoyage automatique une fois ou deux fois par jour à une heure précise, même s'il n'y a personne à la maison. L'heure actuelle et les heures de nettoyage sont programmées à l'aide de la télécommande. * Tous les nettoyages programmés sont exécutés dans le mode de nettoyage automatique. * Avant de programmer le robot, appuyez sur n'importe quel bouton de la télécommande pour activer l'écran LED de la télécommande. Celle-ci utilise une horloge 12 heures avec les indications « AM » et « PM ».

Réglage de l'heure actuelle

de la télécommande Appuyez sur le bouton jusqu'à ce que clignote et que s'allume sur l'écran LED de la télécommande.

Appuyez sur les boutons de contrôle de la direction haut et bas pour régler les heures et les minutes. Appuyez sur les boutons de contrôle de la direction gauche et droit pour commuter entre les heures, les minutes et AM/PM.

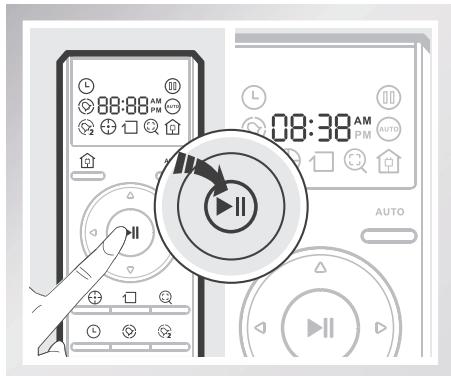

de la télécommande Appuyez sur le bouton pour confirmer et enregistrer l'heure actuelle.

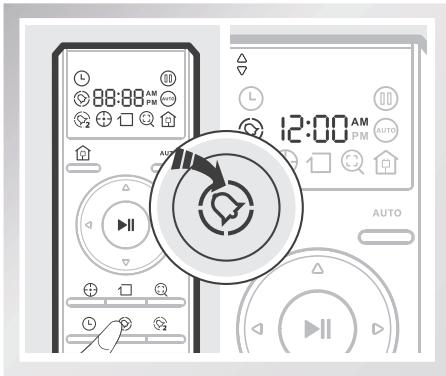

3. Fonctionnement et programmation Programmation de l'heure de nettoyage

Appuyez sur le bouton de la télécommande jusqu'à ce que clignote et que s'allume sur l'écran LED de la télécommande.

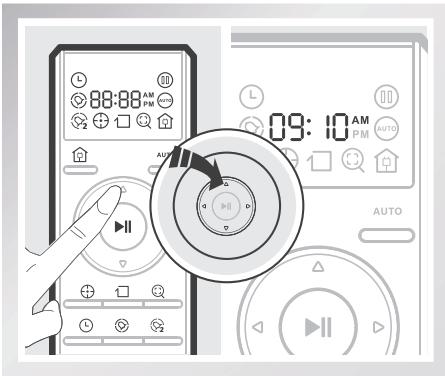

Appuyez sur les boutons de contrôle de la direction haut et bas pour régler les heures et les minutes. Appuyez sur les boutons de contrôle de la direction gauche et droit pour commuter entre les heures, les minutes et AM/PM.

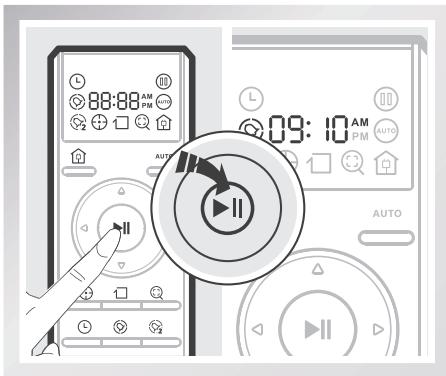

Appuyez sur le bouton de la télécommande pour confirmer et enregistrer l'heure de nettoyage programmée.

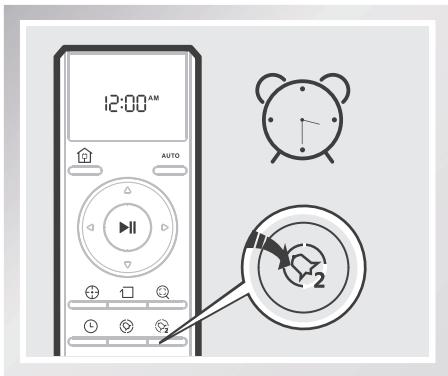

Le DM85 peut être programmé pour nettoyer deux fois, à deux heures différentes. Appuyez sur le bouton de la télécommande, puis programmez la seconde heure de nettoyage en suivant les mêmes étapes que décrit précédemment.

Le DM85 nettoiera automatiquement chaque jour à l'heure programmée.

* Au moins 7 heures doivent séparer les deux heures de nettoyage programmées.

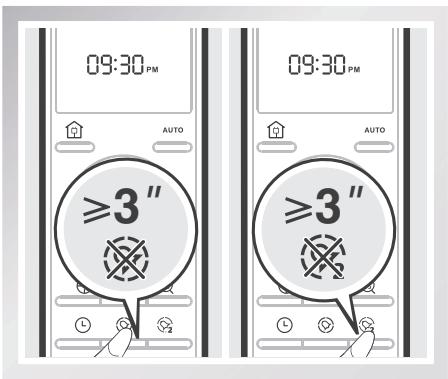

3. Fonctionnement et programmation Annuler la programmation du nettoyage Pour annuler la première heure de nettoyage, appuyez sur le bouton et maintenez-le enfoncé jusqu'à ce que disparaisse de l'écran à LED de la télécommande. L'heure de nettoyage programmée est annulée. Pour annuler la seconde heure de nettoyage, appuyez sur le bouton et maintenez-le enfoncé jusqu'à ce que disparaisse de l'écran à LED de la télécommande. La seconde heure de nettoyage programmée est annulée.

3.5 Système avancé de nettoyage en optionnels DM85 a un Système avancé de nettoyage en optionnels avec un chiffon exclusif de nettoyage attaché à un réservoir. Les chiffon de nettoyage sont lavables et réutilisables , nettoyer et sèche automatiquement la endroit pour une propreté impeccable. * Ne pas utiliser le système de dépoussiérage sur un tapis. * Lorsque vous utilisez le système de dépoussiérage, repliez les bords de la couverture sous eux-mêmes afin de permettre DM85 d'éviter le tapis. * Retirer le Nettoyer pour des Réservoir avant de charger DM85. * Lorsque vous utilisez le système de nettoyage, il faut pas arrêter le robot ,laisser le un peu . Cela empêche le chiffon de nettoyage de lesser l'eau sur le sol.

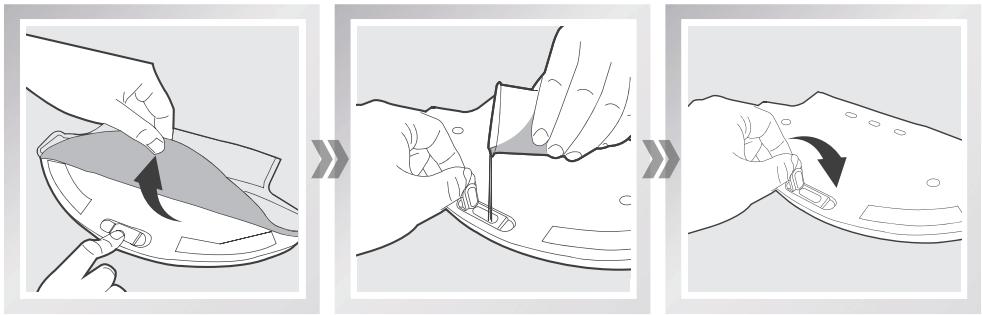

1 Mettez de l'eau dans le réservoir de nettoyage intelligent. * Avant d’ajouter de l’eau dans le réservoir de nettoyage intelligent, retirez le réservoir de nettoyage intelligent de la partie inférieure du robot. Retirez le chiffon de nettoyage intelligent du réservoir de nettoyage intelligent. Remplissez le gobelet doseur fourni avec de l'eau. Ouvrez la fente de l'entrée d'eau sur le réservoir de nettoyage intelligent et versez lentement de l'eau dans le réservoir à l'aide du gobelet doseur. Fermez la fente de l'entrée d'eau.

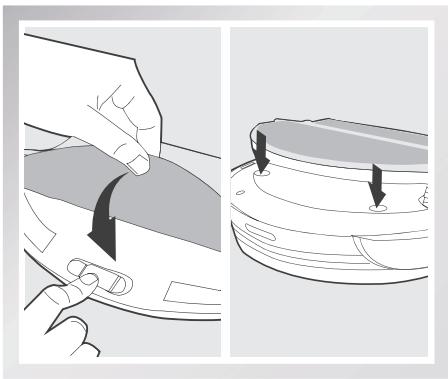

3. Fonctionnement et programmation 2 Attachez un chiffon de nettoyage intelligent Attachez le chiffon de nettoyage intelligent au réservoir de nettoyage intelligent. Attachez le réservoir de nettoyage intelligent au bas du robot. Insérez les attaches sur le réservoir de nettoyage intelligent dans les emplacements prévus à cet effet en bas du robot jusqu'à ce qu'ils s'encliquètent.

3 Démarrage Sélectionnez le mode de nettoyage souhaité. Le DM85 nettoie et essuie dans le mode sélectionné.

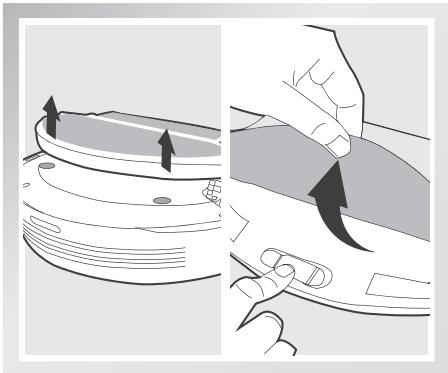

4 Retirer Une fois que le DM85 a terminé de nettoyer, retirez le réservoir de nettoyage intelligent du DM85, videz l'eau encore présente dans le réservoir et retirez le chiffon de nettoyage intelligent.

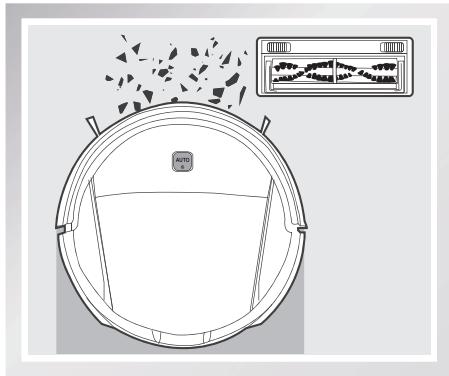

3. Fonctionnement et programmation 3.6 Choisir une option d'aspiration

Le DM85 dispose de 2 options d'aspiration interchangeables selon vos besoins.

Option de brosse principale: le meilleur choix pour un nettoyage en profondeur avec l'association de la brosse principale et d'une aspiration puissante. L'option brosse principale est pré-installée sur le DM85.

Option d'aspiration directe: le meilleur choix pour un nettoyage quotidien sans la brosse principale pour une aspiration directe. Cette option d'aspiration est spécialement conçue pour ramasser les cheveux sans enchevêtrement.

Installer l'option d'aspiration directe Retournez le robot. Poussez les deux boutons jaunes sur l'option de brosse principale vers le centre du robot. Retirez le couvercle de la brosse principale. Retirez la brosse principale. Alignez les attaches de l'option d'aspiration directe avec les emplacements sur le bas du robot. Appuyez jusqu'à ce que les composants s'encliquètent en position.

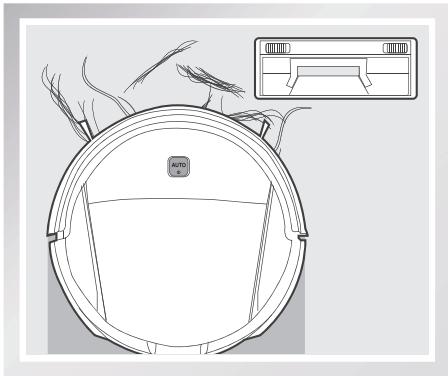

A B A B Installer l'option de brosse principale Retournez le robot. Poussez les deux boutons jaunes sur l'option d'aspiration directe vers le centre du robot. Retirez l'option d'aspiration directe. Insérez la brosse principale au bas du robot. Alignez les attaches du couvercle de la brosse principale avec les emplacements au bas du robot. Appuyez jusqu'à ce que les composants s'encliquètent en position.

3. Fonctionnement et programmation 3.7 Indicateur d’alarme et sons Si le robot détecte un problème, il émet une alarme sonore et le bouton de Mode AUTO clignote en rouge. Veuillez résoudre selon l'alarme qui a sonne. Alarme sonore

Dysfonctionnement de la roue motrice

Vérifier les roues motrices des cheveux emmêlés ou débris et nettoyer.

Dysfonctionnement de la brosse principale

Vérifier la brosse principale pour cheveux emmêlés ou débris et nettoyer.

Dysfonctionnement de la roue motrice

tournez le robot. Appuyez sur les roues motrices pour vérifier un cliquetis. S’ils ne cliquent pas, veuillez communiquer avec le Service clientèle.

Dysfonctionnement de la bac à poussière

Retirez le bac à poussière et ré-installer correctement. Si le robot émet toujours l'alarme, veuillez communiquer avec le Service clientèle.

Placer manuellement le robot sur le Dock de recharge pour recharger.

Côté brosse un dysfonctionnement

Vérifier la brosse latérale pour les cheveux emmêlés ou débris et nettoyer.

Dysfonctionnement du capteur anti-goutte

Vérifier les capteurs anti-goute pour la poussière et nettoyer.

4. Entretien Avant de réaliser toute opération de nettoyage ou d'entretien, mettez le DM85 hors tension et débranchez la base de chargement.

4.1 Bac à poussière et filtres

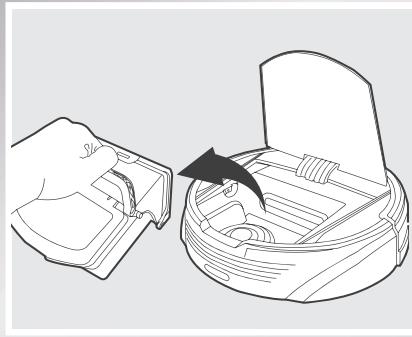

Nettoyer le bac à poussière et les filtres

Ouvrez le couvercle supérieur du DM85 et retirez le bac à poussière. Ouvrez le couvercle du bac à poussière et videz le bac.

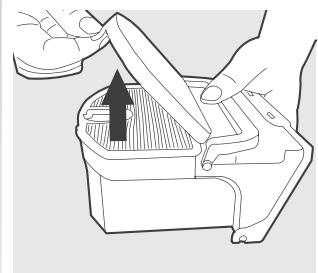

Retirez les filtres. Tapotez le filtre haute performance pour le nettoyer. Ne le rincez pas sous l'eau.

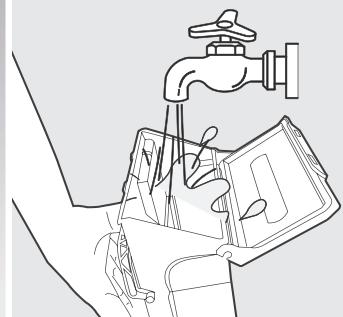

Laver et sécher Rincer le bac à poussière et l'élément filtrant sous l'eau courante.

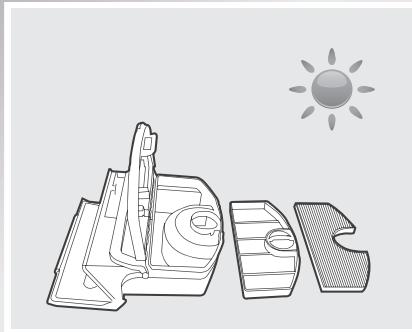

Séchez complètement le bac à poussière et l'élément filtrant avant de les remettre en place.

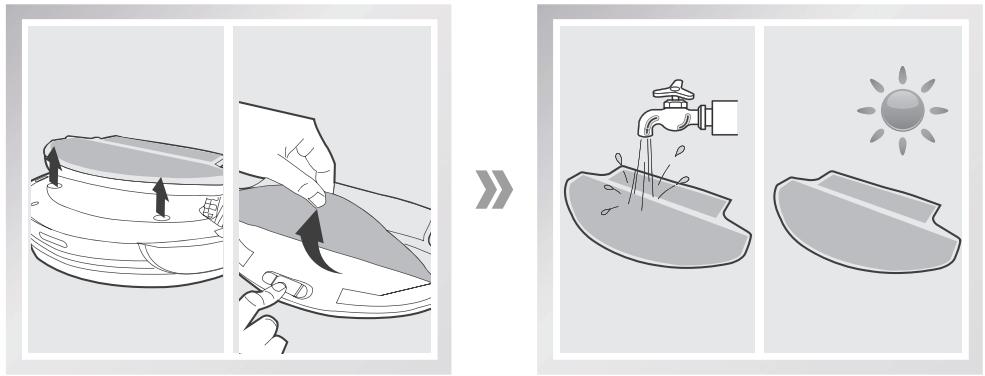

4. Entretien 4.2 Chiffon de nettoyage intelligent, réservoir de nettoyage intelligent Nettoyer le chiffon de nettoyage intelligent Si le système de nettoyage a été utilisé, retirez le réservoir de nettoyage intelligent du bas du DM85 et retirez le chiffon de nettoyage. Videz l'eau restant dans le réservoir d'eau. Nettoyez le chiffon de nettoyage intelligent manuellement ou dans la machine à laver et laissez-le sécher à plat. Jetez les chiffons de nettoyage jetables.

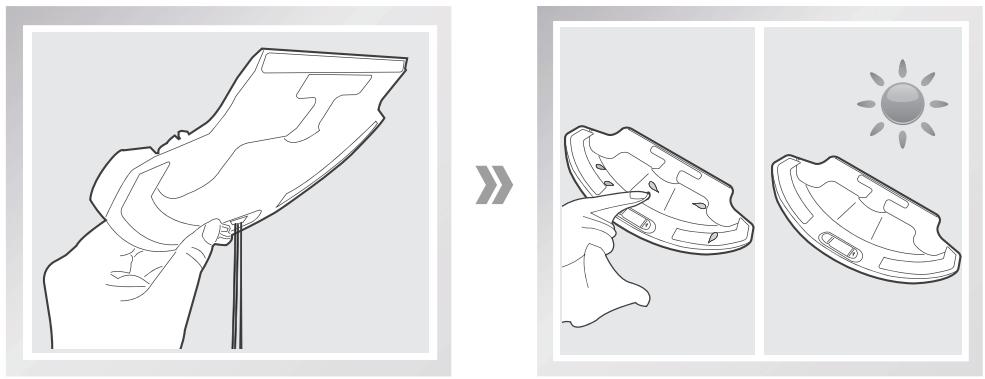

Nettoyer le réservoir de nettoyage intelligent Si le système de nettoyage a été utilisé, retirez le réservoir de nettoyage intelligent du bas du DM85. Videz l'eau restant dans le réservoir d'eau et laissez-le sécher. Essuyez la partie extérieure du réservoir de nettoyage intelligent avec un chiffon de nettoyage sec.

4. Entretien 4.3 Brosse principale, option d'aspiration directe et brosses latérales A Un outil de nettoyage multifonctions est fourni pour faciliter l'entretien. Manipulez-le avec précaution, car il comporte des arêtes vives.

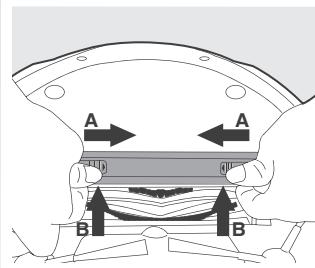

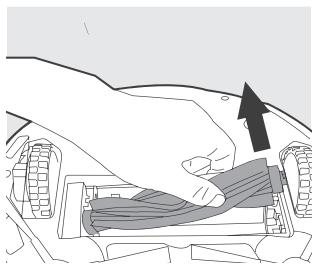

Nettoyage de la brosse principale Retournez le robot. Poussez les deux boutons sur l'option de brosse principale vers le centre du robot. Retirez le couvercle de la brosse principale. Retirez la brosse principale. Utilisez l'outil de nettoyage multifonctions pour couper et retirer les cheveux enchevêtrés dans la brosse principale.

A B A B Retirer l'écrou en plastique à l'extrémité de la brosse principale. Retirer les capuchons en plastique aux deux extrémités. Nettoyez toute cheveux emmêlés ou les débris des deux extrémités de la brosse principale et à l'intérieur les capuchons en plastique.

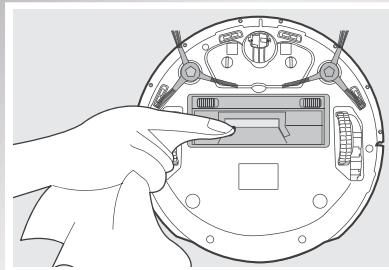

Nettoyer l'option d'aspiration directe

Nettoyage des brosses latérales

Nettoyez l'option d'aspiration directe en l'essuyant à l'aide d'un chiffon sec.

Retirez les brosses latérales. Essuyez-les ensuite, ainsi que leurs emplacements, à l'aide d'un chiffon sec.

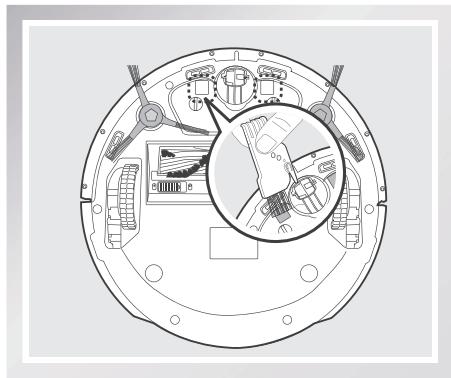

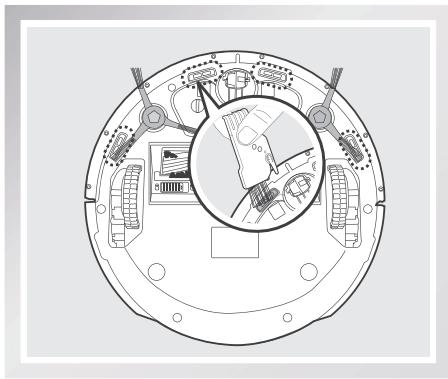

4. Entretien 4.4 Autres composants Utilisez l'outil de nettoyage multifonctions pour couper et retirer les cheveux enchevêtrés dans la roue universelle.

Essuyez les capteurs antichute à l'aide de la brosse ou du côté feutré de l'outil de nettoyage multifonctions pour qu'ils préservent leur efficacité.

Essuyez les capteurs de poussière à l'aide de la brosse ou du côté feutré de l'outil de nettoyage multifonctions pour préserver leur efficacité.

Essuyez les contacts de charge et les broches de la base de chargement à l'aide de la brosse ou du côté feutré de l'outil de nettoyage multifonctions pour préserver leur efficacité.

4. Entretien Veuillez utiliser ce tableau pour résoudre les problèmes les plus courants en utilisant DM85. NO.

Le DM85 ne se recharge pas.

Le DM85 est en difficulté pendant qu'il fonctionne et s'arrête.

Le DM85 retourne à la base de chargement avant d'avoir terminé le nettoyage.

Appuyez sur le bouton Mode AUTO pendant 3 secondes pour mettre le DM85 en marche.

Le DM85 n'a pas établi de connexion avec la base de chargement.

Assurez-vous que le DM85 a établi une connexion avec les broches de la base de chargement. Vous pouvez déplacer le robot manuellement pour établir la connexion si nécessaire.

La base de chargement est débranchée alors que le DM85 est en marche, ce qui décharge la batterie.

Branchez la base de chargement et assurez-vous que le DM85 est en marche. Laissez le DM85 sur la base de chargement pour que sa batterie soit entièrement rechargée et qu'il puisse effectuer une tâche à tout moment.

La batterie est complètement déchargée.

Réactivez la batterie. Placez manuellement le DM85 sur la base de chargement, retirez-le après avoir chargé pendant 3 minutes et répétez cette opération 3 fois avant de le laisser se recharger normalement.

Le DM85 est enchevêtré avec un objet qui se trouve par terre (cordons électriques, rideaux affaissés, franges de tapis, etc.).

Le DM85 essaiera de se libérer de plusieurs manières. S'il n'y parvient pas, enlevez les obstacles et redémarrez-le.

Lorsque la batterie est faible, le DM85 passe automatiquement en mode Retour au chargeur et retourne à la base de chargement pour se recharger.

Ceci est normal. Aucune solution nécessaire.

Le temps de service varie en fonction de la surface du sol, de la complexité de la pièce et du mode de nettoyage sélectionné.

Ceci est normal. Aucune solution nécessaire.

FR Dysfonctionnement

Le DM85 ne nettoie pas automatiquement à l'heure programmée.

Panne de la télécommande (le rayon d'action efficace de la télécommande est de 5 m (16 pouces)).

La fonction de programmation horaire a été annulée.

Paramétrez la fonction de programmation horaire tel que décrit à la section 3.4.

Mettez le DM85 en marche.

La batterie du robot est faible.

Laissez le DM85 en marche et sur la base de chargement pour que sa batterie soit entièrement rechargée et qu'il puisse effectuer une tâche à tout moment.

Des débris sont enchevêtrés dans les composants du DM85.

Mettez le DM85 hors tension, nettoyez le bac à poussière puis retournez le robot. Nettoyez la brosse principale et les brosses latérales selon la description de la section 4 Entretien.

Les piles de la télécommande doivent être remplacées.

Remplacez-les par de nouvelles piles en veillant à ce qu'elles soient correctement installées.

Le DM85 est hors service ou sa batterie est faible.

Assurez-vous que le DM85 est en marche et que sa batterie est entièrement rechargée.

Le signal infrarouge ne peut pas être transmis, car l’émetteur infrarouge sur la télécommande ou le récepteur infrarouge du DM85 est sale.

Utilisez un chiffon sec ou l'outil de nettoyage multifonctions pour essuyer le transmetteur infrarouge sur la télécommande et le récepteur infrarouge sur le DM85.

D'autres appareils créent une interférence avec le signal infrarouge du DM85.

Évitez d'utiliser la télécommande à proximité d'autres appareils utilisant des signaux infrarouges.
