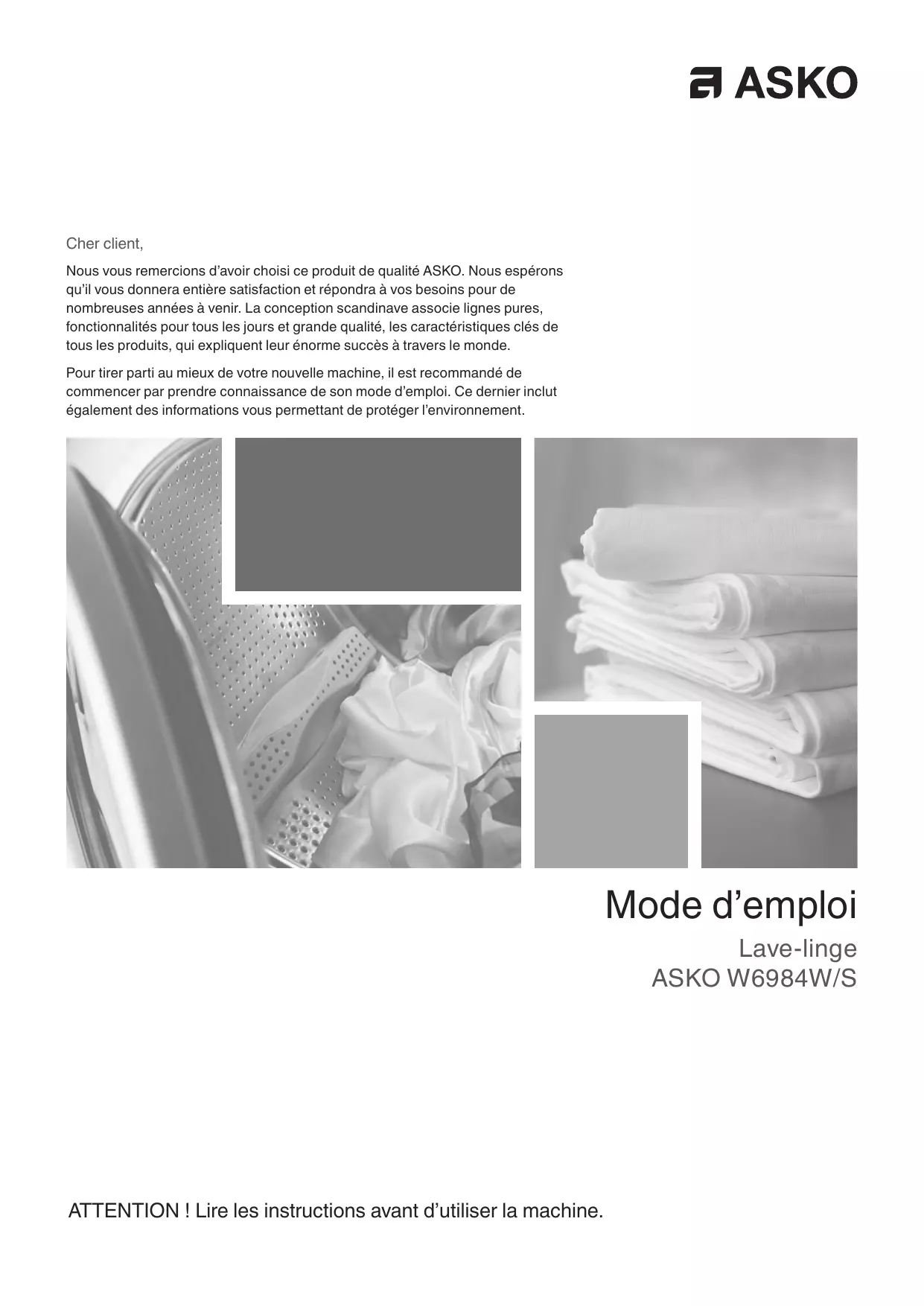

MODE D'EMPLOI W6984S ASKO

Pour tirer parti au mieux de votre nouvelle machine, il est recommandé de commencer par prendre connaissance de son mode d’emploi. Ce dernier inclut également des informations vous permettant de protéger l’environnement.

Protection pour le transport 

Emballage  Porte 

Sélection de la langue 

Options d'affichage de la durée 

Réglage de l'horloge 

Contrôle de la dureté de l’eau 

Consignes de sécurité  Généralités  Installation 

Sélection du programme 

Sélection des options 

10 Nettoyage de la trappe et de la pompe de vidange  Remettre en place le couvercle, rebrancher le flexible de vidange et refermer la trappe. 

Nettoyage de l'extérieur de la machine 

Nettoyage de l’intérieur de la machine (lutte contre les mauvaises odeurs)  Dépannage 

La porte ne s’ouvre pas 

Branchement de l’arrivée d’eau 

Branchement de la canalisation de vidange  Branchements électriques  Maintenance 

Avant de contacter le service après-vente 

Retirer tous les dispositifs de protection avant d'installer la machine. Voir le chapitre « Protection pour le transport ».

Prière de trier les déchets conformément à la réglementation locale.

Une fois la sélection effectuée, le menu de réglage de l'horloge apparaît.

• La porte ne s’ouvre que si la machine est raccordée à l’alimentation électrique.

• Pour ouvrir la porte manuellement, voir la section « La porte ne s'ouvre pas » au chapitre « Dépannage ». • Il est impossible de démarrer la machine si la porte est ouverte. • Pour ouvrir la porte en cours de lavage, voir la section « Fermer la porte et appuyer sur le bouton Start/Stop » au chapitre « Lavage ».

Réglage de l'horloge

Sélection de la langue

Contrôle de la dureté de l’eau

Une fois la machine branchée, à la première mise en marche, la langue d’affichage doit être choisie. Marche à suivre :

1. Tourner le sélecteur de programme afin de choisir l'une des valeurs suivantes: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands. 2. Appuyer sur le bouton situé au centre du sélecteur de programme ou sur Start/Stop pour mémoriser le choix et passer au réglage de l'horloge et de la durée du programme.

1. Tourner le sélecteur de programme jusqu'à ce que l'heure correcte soit affichée. Appuyer sur le sélecteur de programme pour valider.

2. Tourner le sélecteur de programme jusqu'à ceque les minutes correctes soient affichées. Appuyer sur le sélecteur de programme ou sur Start/Stop pour mémoriser. Une fois la sélection effectuée, le menu du programme s'affiche. La quantité de détergent nécessaire dépend notamment de la dureté de l'eau. Se reporter à l'emballage du détergent pour plus de détails. Se renseigner auprès du distributeur pour connaître la dureté de l’eau de votre zone. REMARQUE ! Avant de quitter l'usine, chaque appareil fait l'objet de tests. Il peut arriver qu'une petite quantité d'eau reste dans la pompe de vidange, sans aucun risque pour la qualité ou l'état de l'appareil.

Voir Guide de mise en service rapide sur la dernière page

Consignes de sécurité

Généralités • Utiliser uniquement un détergent pour lavage en machine ! • Employez exclusivement des produits lessiviels destinés au lavage en machine. Le constructeur décline toute responsabilité pour les dommages et la décoloration éventuelle causés aux joints d’étanchéité et pièces en plastique par l’utilisation incorrecte de produits de blanchiment et/ou teintures. • N’utilisez en aucun cas dans votre machine des nettoyants chimiques contenant des solvants, car ils peuvent dégager des gaz toxiques et endommager l’appareil. Risques d’incendie et d’explosion. • Retirer tous les dispositifs de protection avant d'utiliser la machine. Voir le chapitre « Protection pour le transport ». • Les réparations et l’entretien liés à la sécurité et aux performances doivent être effectués par un professionnel qualifié. • Le remplacement de câbles électriques endommagés doit être confié à un électricien qualifié. • La machine n'est pas prévue pour une utilisation par des personnes (y compris des enfants) souffrant de handicaps physiques ou mentaux ou n'ayant aucune connaissance ni expérience de l'appareil. La personne chargée d'assurer leur sécurité doit leur enseigner comment utiliser la machine. • Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec la machine. • L'outil d'ouverture d'urgence de la porte se trouve derrière le compartiment à détergent. Retirer le compartiment à détergent et décrocher l'outil d'ouverture d'urgence de la porte.

Voir le chapitre « Installation ».

• Couper l’arrivée d’eau, desserrer le flexible branché sur le raccord d’alimentation et laisser l’eau s’écouler du raccord et du flexible. • Après vidage de la pompe, il peut arriver qu'une petite quantité d'eau reste dans l'appareil. Ceci ne représente aucun risque pour la qualité ou l'état de la machine.

Cette machine est fabriquée et marquée de façon à faciliter son recyclage. De manière à

éviter tout incident corporel, la machine doit être mise hors service dès qu'il a été décidé de la mettre au rebut. Contacter les autorités locales pour connaître le lieu et la méthode de recyclage appropriés.

• Ne pas laisser les enfants en bas âge jouer avec le lave-linge.

• Détergent et adoucisseur doivent être rangés hors de portée des enfants. • Pour empêcher les enfants de démarrer un programme ou de le modifier après démarrage, une sécurité peut être activée. Activer la fermeture de sécurité (pour le compartiment à détergent) Une fermeture de sécurité se trouve à l'intérieur du compartiment à détergent.

Fermeture de sécurité Fermeture de sécurité activée désactivée

5. Couvercle de la pompe de vidange 6. Pompe de vidange (derrière le couvercle) 7. Porte

Ne pas utiliser le séparateur. Adoucisseur 4. Adoucisseur 5. Bouton de libération 6. Fermeture de sécurité

Recommandations et conseils

• par degré de saleté; • par couleur; • par tissu.

1. Fermer complètement les fermetures

à glissières et les bandes Velcro, qui risqueraient d’endommager les tissus. 2. Les articles neufs peuvent être gorgés de couleur et doivent par conséquent être lavés séparément les premières fois. 3. Retourner les articles délicats pour réduire les risques de boulochage et de délavage. 4. Vider les poches, et si possible les retourner.

Étiquettes d’entretien du linge

Vérifier les indications de l’étiquette. Le tableau ci-dessous donne les correspondances entre programmes de lavage, types de tissus et charges. En utilisant des lave-linge et détergents modernes, notamment des détergents concentrés, il est généralement possible de réduire la température de lavage.

Ne pas hésiter à effectuer des tests afin d'obtenir les meilleurs résultats.

Symboles des étiquettes d’entretien du linge

Exemples d’instructions de lavage et programmes recommandés. Toujours suivre les instructions de lavage de chaque article.

Étiquettes Tissu d’entretien du linge Coton, toile, articles blancs et de teintes claires.

Le programme Laine est au moins aussi respectueux que le lavage à la main.

La laine est très sensible au lavage. On peut préférer ne pas l’essorer mais l’égoutter à l’aide de serviettes éponges. Dans ce cas, sélectionner l’option « Sans essorage ». La marche à suivre pour sélectionner cette option est indiquée au chapitre « Lavage ». La plupart des tissus supportent un essorage court. Sélectionner un essorage court (800 tr/ min maximum).

Fibres de rayonne et synthétiques

Les tissus en fibres de rayonne, comme la viscose, et certaines fibres synthétiques sont très délicats et ont besoin de beaucoup d'espace sous peine d'être froissés. Ne remplir le tambour qu'à moitié et choisir une vitesse d'essorage de 800 tr/min maximum.

REMARQUE ! La viscose et les acétates sont fragiles lorsqu’ils sont mouillés.

Il est essentiel de traiter les taches le plus rapidement possible. Une tache qui sèche est ultérieurement beaucoup plus difficile à éliminer. Il est également important de gratter délicatement les taches à la surface des tissus. Ne pas mettre plus de 2,5 kg de linge dans la machine. 10

Réduction des risques de réactions allergiques

La machine est dotée d’une option « Super rinçage » destinée au lavage des vêtements des personnes à la peau sensible (personnes allergiques, enfants en bas âge, etc.).

Épargner du temps et de l'énergie

Utiliser le programme Cycle rapide pour

économiser du temps et de l'énergie. Le cycle de lavage principal de ce programme est plus court que celui du Coton standard, mais suffisant pour du linge peu sale.

Volume d’eau élevé

Si un volume d’eau supérieur est nécessaire pour le lavage principal et les rinçages, sélectionner l’option « Niveau d’eau élevé

». L’option « Niveau d’eau élevé » est automatiquement sélectionnée dans le cadre du programme « Laine/Main ».

Économie et rendement

D’importantes économies d’énergie sont possibles en n’utilisant pas des températures plus importantes que nécessaire.

• Sélectionner l'option Super rapide s'il s'agit simplement de rafraîchir des chemises ou vêtements de sport, par exemple. On économisera ainsi eau et électricité. • Une vitesse d’essorage rapide réduit la consommation électrique du séchage (sèche-linge à tambour ou armoire-séchoir). • Toujours faire fonctionner la machine pleine pour les programmes Intensif, Cycle rapide et Coton standard. • Éviter le prélavage. En effet, les machines et détergents modernes permettent de se passer de prélavage. Le prélavage est uniquement nécessaire si le linge est très sale.

Recommandations et conseils

Les détergents disposant de l'éco-label sont moins nuisibles pour l'environnement.

Une dose excessive de détergent n’améliore en rien le lavage et constitue une source de pollution. Essayer de réduire les doses de détergent, et ne les augmenter que si le lavage n’est pas satisfaisant.

Pour teinter des articles, sélectionner le programme Cycle rapide en combinaison avec l'option « Super rinçage ». Choisir la température en fonction des recommandations du fabricant.

Si le tissu à teindre est de nature mixte (coton/ polyester, par exemple), choisir une vitesse d'essorage peu élevée. REMARQUE ! Verser la teinture dans le tambour, et non pas dans le compartiment réservé au détergent. Après teinture, faire tourner la machine à vide sur le même programme. Utiliser le volume de détergent normal. REMARQUE ! Pour des raisons de protection de l’environnement, éviter les produits chimiques puissants. L’utilisation d’agents de blanchissage ou de détachage comporte un risque de corrosion (rouille) et de décoloration de la machine.

Vider les poches. Les pièces de monnaie, clous, etc. peuvent endommager la machine et les tissus. Se reporter à la rubrique « Recommandations et conseils ».

3 Détergent en poudre En cas d’utilisation d’un détergent liquide, suivre les consignes du fabricant. Détergent liquide Lorsque vous utilisez un détergent liquide, respectez les instructions du fabricant. Nous vous recommandons de choisir du détergent épais et de le verser dans une boule de lavage. Si vous le mettez dans le compartiment destiné 12

au lavage principal, utilisez la cloison mobile

(A) - voir la figure dans le chapitre Bac à produits lessiviels. Versez le détergent dans le compartiment avant du tiroir à produits. Boule de dosage ou filet En cas d’utilisation d’une boule de dosage ou d’un filet, placer cet accessoire dans le tambour et sélectionner un programme sans prélavage. REMARQUE ! Une dose excessive de détergent n’améliore en rien le lavage et constitue une source de pollution. Essayer de réduire les doses de détergent et ne les augmenter que si le lavage n’est pas satisfaisant. Adoucisseur Verser l'adoucisseur dans le compartiment comportant le symbole . Suivre les recommandations se trouvant sur l'emballage de l'adoucisseur. REMARQUE ! Ne pas dépasser le niveau maximum indiqué dans le compartiment. Dans le cas contraire, de l’adoucisseur se trouverait mêlé au détergent, dont il contrecarrerait l’action.

Pour plus d'informations sur le détachage, voir la rubrique « Recommandations et conseils » avant le lavage. • Appuyer une nouvelle fois sur le sélecteur de programme (la grande flèche) pour accéder au symbole des taches. Sélectionner le type de tache adapté en tournant le sélecteur de programme. • Appuyer une nouvelle fois sur le sélecteur de programme (la grande flèche) pour accéder au symbole du tissu. Choisir le type de tissu souhaité. • Suivre le dosage recommandé sur l'emballage du détergent. • Pour les taches de vin rouge, thé/ café, myrtille et chocolat, nous vous recommandons de rajouter également la moitié de la dose recommandée de détergent dans le compartiment de prélavage. • Vous pouvez sélectionner la température qui vous convient et donc utiliser les températures recommandées les plus élevées pour chaque article.

Ce programme s'adapte automatiquement à la durée ou à l'heure de fin indiquée. Lorsque vous utilisez ce programme, il est néanmoins important de sélectionner une température et une durée adaptées au degré de saleté du linge. Vous êtes libre de choisir la vitesse d’essorage. 4. Intensif Programme avec prélavage, pour linge très sale, présentant des taches qui doivent être complètement éliminées avant le lavage principal. La machine adapte la durée du programme et la consommation d'eau en fonction du volume de charge. 5. Coton standard Programme pour le linge normalement sale à très sale, blanc ou de couleur. Vous pouvez sélectionner la température qui vous convient, ce qui vous permet de suivre les instructions de lavage de chaque article. 60 °C est une température adaptée pour les articles très sales en coton ainsi que pour les sous-vêtements. Sélectionnez 40 °C si le linge n’est pas très sale. Vous êtes libre de choisir la vitesse d’essorage. La machine adapte la durée du programme et la consommation d’eau en fonction du volume de la charge. 60 °C

Programme rapide pour le linge ayant seulement besoin d’être rafraîchi. Vous pouvez sélectionner n’importe quelle température pour ce programme, ce qui vous permet de suivre les instructions de lavage de chaque article. Plus la température sélectionnée est basse, plus la durée du programme sera courte. Les sousvêtements doivent être lavés à 60 °C. Vous êtes libre de choisir la vitesse d'essorage. 8. Synthétique (Easy care) Programme pour textiles en fibres synthétiques, textiles mélangés ou coton/polyester mélangé. Ce programme, qui fonctionne avec un niveau d'eau élevé, convient également aux coussins, vestes matelassées, etc. Lisez attentivement les instructions de lavage. N'oubliez pas, par exemple, que les revêtements étanches de certains vêtements d'extérieur ne permettent pas l'utilisation d'adoucissant. Une température de lavage maximale de 60 °C et une vitesse d’essorage maximale de 1200 tr/min peuvent être sélectionnées. 9. Délicat Programme pour les textiles délicats en fibres synthétiques, textiles mélangés, rayonne. La température maximale est de 60 °C. Suivez toutefois les instructions de lavage pour chaque type de vêtement. De nombreux tissus synthétiques se lavent également à 40 °C. Les sous-vêtements doivent être lavés à 60 °C. La vitesse d’essorage maximale est de 800 tr/min.

à froid et un essorage. Il convient pour le linge ayant simplement besoin d'être humidifié et pour le lavage des serpillières et des chiffons.

13. Essorage Programme servant uniquement à l’essorage de la charge. 14. Vidange Programme servant uniquement à la vidange de l’eau présente dans la machine.

Durée approx. programme (heures et minutes)

Le tableau ci-dessus présente quelques exemples de la consommation en électricité et en eau ainsi que la durée de différents programmes.

Plusieurs facteurs peuvent influencer la consommation : pression, dureté et température de l’alimentation en eau, température ambiante, charge et contenu de la machine, fluctuations du réseau électrique et options sélectionnées. Dans les exemples présentés, le rinçage est réglé sur Normal et aucune option n'est sélectionnée. En cas d'utilisation de grandes quantités de détergent, notamment de la poudre non compacte, qui excèdent la capacité du compartiment, il est possible de retirer le support et d'incorporer la poudre directement dans le compartiment. Nous recommandons à tous les instituts de test de retirer le support pour permettre l'incorporation de grandes quantités de détergent.

Modifications du temps de lavage affiché

La technologie avancée permet à l'appareil de détecter la quantité de linge et d'ajouter le volume d'eau nécessaire pendant le lavage. La durée du lavage peut être plus ou moins longue en fonction de la charge, et le temps affiché sera ajusté en conséquence. En outre, le temps de lavage affiché peut changer en raison de la température de l'eau admise dans la machine. Si l'eau est très froide, la durée du lavage peut être plus longue, mais elle sera plus courte si la température de l'eau est plus élevée.

Une mauvaise répartition du linge dans le tambour de la machine peut entrainer certains inconvénients, tels que des vibrations et un fonctionnement bruyant.

L'appareil détecte ces problèmes et essaie alors de mieux répartir le linge. Les petites charges (par exemple une serviette, un pull, un peignoir, etc.) ou des vêtements composés de matières présentant des propriétés particulières ne peuvent pas être répartis régulièrement dans le tambour du lave-linge (pantoufles, grandes pièces, etc.). L'appareil essaie donc à plusieurs reprises de mieux répartir le linge, ce qui a pour conséquence de rallonger la durée du programme. 15

• Pour sélectionner la température, appuyer sur le sélecteur de programme jusqu'à ce que « Température » soit en surbrillance. • Tourner le sélecteur de programme jusqu'à ce que la température voulue soit affichée. Vous pouvez choisir une température de Froid à 95 °C. Si l’option « Froid » est sélectionnée, la température de lavage correspond à celle de l’eau d’alimentation de la machine. Pour Laine, la température ne peut pas dépasser 40 °C et pour Main, elle ne peut dépasser 30 °C. La température maximale pour Express est de 60 °C. • Appuyer sur le bouton Start/Stop pour démarrer le programme ou appuyer sur le sélecteur de programme pour obtenir plus d'options. Essorage • Pour sélectionner la vitesse d'essorage, appuyer sur le sélecteur de programme jusqu'à ce que qu'une vitesse d'essorage soit en surbrillance. • Tourner le sélecteur de programme jusqu'à ce que la vitesse souhaitée soit affichée. Les vitesses pouvant être sélectionnées sont les suivantes : 400 et 1800 tr/min, (sans essorage) ou (sans vidange). La vitesse d'essorage maximale varie selon le programme choisi. La vitesse s'affiche. • , signifie que le programme se termine par une vidange au lieu d'un essorage. 16

Le nombre de rinçages varie selon le programme choisi. Utiliser cette option pour augmenter ou diminuer le nombre de rinçages

L'option pour le programme sélectionné. Rinçage économique supprime un rinçage L'option Rinçage normal du programme. applique le nombre de rinçages par défaut. L'option Super rinçage ajoute deux rinçages au programme. Le nombre maximal de rinçages est de sept. L'option Super rinçage est recommandée pour les personnes à la peau très sensible et/ou dans des zones où l'eau est très douce. 1. Pour choisir le nombre de rinçages, appuyer sur le sélecteur de programme jusqu'à ce que le symbole de rinçage soit affiché. 2. Tourner le sélecteur de programme pour sélectionner le nombre de rinçages. 3. Appuyer sur le bouton Start/Stop pour démarrer le programme ou appuyer sur le sélecteur de programme pour obtenir plus d'options. Volume d'eau élevé 1. Cette option commande l’apport d’un volume d’eau supplémentaire lors du lavage et du rinçage principaux. Pour sélectionner « Niveau d'eau élevé », appuyer sur le sélecteur de programme jusqu'à ce que le symbole de niveau d'eau élevé soit en surbrillance. 2. Cette option n'est pas utilisable avec les programmes Automatique, Express, Laine, Main, Rinçage, Essorage et Vidange.

3. Tourner le sélecteur de programme pour choisir « Niveau d'eau normal » ou « Niveau d'eau élevé». 4. Appuyer sur le bouton Start/Stop pour démarrer le programme ou appuyer sur le bouton central du sélecteur de programme pour obtenir plus d'options. REMARQUE ! Le supplément d'eau est introduit dans la machine environ 15 minutes après le démarrage du lavage principal. Démarrage différé Le démarrage temporisé démarre automatiquement le lavage 0,5 à 24 heures après avoir appuyé sur la touche Start/Stop. C’est option n’est pas utilisable avec Express. 1. Pour sélectionner le Démarrage différé, appuyez sur le sélecteur de programme pour mettre en surbrillance le symbole de l’horloge et afficher à droite l’heure de démarrage et de fin. 2. Chaque fois que vous tournez le sélecteur, vous retardez le démarrage de ½ heure, avec un maximum de 24 heures. REMARQUE ! Ne pas oublier d'appuyer sur le bouton Start/ Stop afin de démarrer le programme. REMARQUE ! S'assurer que le compartiment réservé au détergent est bien sec avant d'ajouter du détergent, pour éviter qu'il ne fasse des paquets avant le démarrage de la machine.

à celle d'un cycle précédent reposant sur le même programme, le chiffre « 0:01 » s'affiche jusqu'à la fin du cycle. C’est normal! Lors de la prochaine utilisation de ce programme dans les mêmes conditions, la durée estimative sera plus précise.

Ajout ou retrait de linge après démarrage de la machine

Pour ajouter ou retirer du linge en cours de lavage, il suffit d'interrompre le programme en appuyant sur la touche d'ouverture de la porte (clé) pendant trois secondes. Lors du redémarrage de la machine, ajouter tout détergent éventuellement nécessaire et refermer la porte. La machine reprend automatiquement à partir du point auquel le programme a été interrompu.

Arrêt ou modification d'un programme

Ne pas ouvrir le compartiment à détergent lorsque la machine fonctionne.

La porte s'ouvre automatiquement une fois le programme terminé. La marche à suivre pour désactiver la fonction d'ouverture automatique de la porte est décrite au chapitre « Sélection des réglages ». • Retirer le linge. • Couper l'alimentation électrique, afin d'économiser de l'électricité. S’il y a des enfants en bas âge ou des animaux domestiques dans la maison, bien veiller à refermer la porte. Éclairage de fond Deux minutes après la fin du lavage, l'éclairage de fond de l'afficheur entre en mode d'économie d'énergie. Tournez le sélecteur de programme afin d'activer la machine.

Modifier les réglages suivants: • Pour sélectionner les réglages: 1. Appuyer sur le sélecteur de programme jusqu'à ce que le menu de sélection apparaisse en surbrillance. 2. Tourner le sélecteur de programme jusqu'à ce que « Réglage » soit en surbrillance. 3. Appuyer sur le sélecteur de programme.

Une sécurité enfant peut être activée pour empêcher les enfants de démarrer la machine.

Pour désactiver la sécurité enfant, appuyer simultanément sur le bouton Start/Stop et sur le sélecteur de programme (la grande flèche). La sécurité enfant est alors désactivée pendant trois minutes. 1. Appuyer sur le sélecteur de programme jusqu'à ce que « Sécurité enfant » s'affiche au centre de l'afficheur. 2. Appuyer à nouveau sur le sélecteur de programme pour accéder au menu de droite de l'afficheur. 3. Sélectionner « Off » ou « On » à l'aide du sélecteur de programme. 4. Appuyer sur le sélecteur de programme pour sauvegarder le réglage. 5. Si plus aucun réglage ne doit être effectué, tourner le sélecteur de programme dans le sens antihorloger jusqu'au programme souhaité.

Ouverture de la porte

Par défaut, la porte du lave-linge s'ouvre automatiquement à la fin d'un programme. Si, pour une raison quelconque, la porte ne doit pas s'ouvrir automatiquement, il est possible de programmer la machine pour qu'elle n'ouvre la porte qu'après pression de la touche d'ouverture de la porte (clé).

1. VAppuyer sur le sélecteur de programme jusqu'à ce que « ouverture auto porte » apparaisse au milieu de l'afficheur. 2. Appuyer à nouveau sur le sélecteur de programme pour accéder au menu de droite de l'afficheur. 3. Sélectionner « Off » ou « On » à l'aide du sélecteur de programme. 4. Appuyer sur le sélecteur de programme pour sauvegarder le réglage. 5. Si plus aucun réglage ne doit être effectué, tourner le sélecteur de programme dans le sens antihorloger jusqu'au programme souhaité.

1. Appuyer sur le sélecteur de programme jusqu'à ce que « Température » apparaisse au milieu de l'afficheur.

2. Appuyer à nouveau sur le sélecteur de programme pour accéder au menu de droite de l'afficheur. 3. Sélectionner « °C » ou « °F » à l'aide du sélecteur de programme. 4. Appuyer sur le sélecteur de programme pour sauvegarder le réglage. 5. Si plus aucun réglage ne doit être effectué, tourner le sélecteur de programme dans le sens antihorloger jusqu'au programme souhaité.

2. Appuyer une fois sur la touche d'ouverture de la porte pour enregistrer le paramètre.

2. Appuyer à nouveau sur le sélecteur de programme pour accéder au menu de droite de l'afficheur.

3. Sélectionner « Off » ou « On » à l'aide du sélecteur de programme. 4. Appuyer sur le sélecteur de programme pour sauvegarder le réglage. 5. Si plus aucun réglage ne doit être effectué, tourner le sélecteur de programme dans le sens antihorloger jusqu'au programme souhaité.

1. Appuyer sur le sélecteur de programme jusqu'à ce que « Trempage » apparaisse au milieu de l'afficheur.

2. Appuyer à nouveau sur le sélecteur de programme pour accéder au menu de droite de l'afficheur. 3. Sélectionner « Off » ou « On » à l'aide du sélecteur de programme. 4. Appuyer sur le sélecteur de programme pour sauvegarder le réglage. 5. Si plus aucun réglage ne doit être effectué, tourner le sélecteur de programme dans le sens antihorloger jusqu'au programme souhaité.

Fonction antifroissage

Si cette option est sélectionnée, le tambour tourne pendant trois secondes par minute pendant les deux heures suivant la fin du lavage. Cette option empêche que les vêtements ne restent dans la même position et ne se froissent. Elle est très utile dans le cas où il n'est pas possiblede sortir le linge dès la fin du lavage.

1. Appuyer sur le sélecteur de programme jusqu'à ce que « Antifroissage » apparaisse à droite de l'afficheur. 20

Régler l'affichage de l'horloge en mode 12 h, 24 h ou temps restant pour le programme.

1. Appuyer sur le sélecteur de programme jusqu'à ce que « Horloge » apparaisse au milieu de l'afficheur. 2. Appuyer à nouveau sur le sélecteur de programme pour accéder au menu de droite de l'afficheur. 3. Tourner le sélecteur de programme. Tourner le sélecteur de programme pour choisir le format d'affichage de l'horloge (12 h, 24 h ou temps restant pour le programme). 4. Appuyer sur le sélecteur de programme pour sauvegarder le réglage. 5. Si 12 ou 24 heures a été sélectionné, le menu de réglage de l’horloge est affiché automatiquement.

Réglage de l'horloge

1. Tourner le sélecteur de programme jusqu'à ce que le chiffre correspondant à l'heure correcte soit affiché.

2. Appuyer sur le sélecteur de programme pour sauvegarder le réglage. 3. Tourner le sélecteur de programme jusqu'à ce que le chiffre correspondant à la minute correcte soit affiché. 4. Appuyer sur le sélecteur de programme pour sauvegarder le réglage. 5. Si plus aucun réglage ne doit être effectué, tourner le sélecteur de programme dans le sens antihorloger jusqu'au programme souhaité.

Volume buzzer 2. Appuyer à nouveau sur le sélecteur de programme pour accéder au menu de droite de l'afficheur. 3. Tourner le sélecteur de programme afin de régler le volume du buzzer : Off, Faible, Normal ou Élevé 4. Appuyer sur le sélecteur de programme pour sauvegarder le réglage. 5. Si plus aucun réglage ne doit être effectué, tourner le sélecteur de programme dans le sens antihorloger jusqu'au programme souhaité.

Pour retourner au menu du programme, appuyer sur le sélecteur de programme.

Option de l'essorage

En cas de problème de fréquences de résonance à l'emplacement de votre machine, le réglage de l'essorage peut être modifié.

Choisir entre les 4 options préréglées.

Sélectionner la langue

1. Appuyer sur le sélecteur de programme jusqu'à ce que « Langue » apparaisse au milieu de l'afficheur.

2. Appuyer à nouveau sur le sélecteur de programme pour accéder au menu de droite de l'afficheur. 3. Tourner le sélecteur de programme afin de choisir l'une des valeurs suivantes: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands. 4. Appuyer sur le sélecteur de programme pour sauvegarder le réglage. 5. Si plus aucun réglage ne doit être effectué, tourner le sélecteur de programme dans le sens antihorloger jusqu'au programme souhaité.

Entretien et nettoyage

Nettoyage de la trappe et de la pompe de vidange

La laveuse dispose d’un filtre qui retient les petits objets tels que des pièces de monnaie et des épingles à cheveux. Pour nettoyer ce filtre et la pompe, procédez comme suit :

1. S'assurer que la machine ne contient pas d'eau et que l'alimentation électrique est coupée.

Remettre en place le couvercle, rebrancher le flexible de vidange et refermer la trappe.

Sortir le compartiment à détergent à l'aide du bouton de libération.

Nettoyer le compartiment à fond et l'essuyer. Le couvercle du compartiment pour adoucisseur peut être retiré.

3. Débrancher le flexible de vidange du connecteur situé dans la porte et évacuer l'eau dans un récipient adapté, par exemple un seau.

REMARQUE ! 4. Tourner le couvercle dans le sens des aiguilles d'une montre pour ouvrir la pompe. Retirer le couvercle.

5. Retirer les corps étrangers présents dans la pompe et dans le couvercle. Vérifier

également que les ailettes de la pompe, situées à l’arrière, tournent librement.

6. Remettre en place le couvercle, rebrancher le flexible de vidange et refermer la trappe.

Nettoyage de l'extérieur de la machine

L’extérieur de la machine et le panneau de commande doivent être nettoyés à l’aide d’un détergent doux. Ne pas utiliser de solvant sous peine d’endommager la machine.

REMARQUE ! Ne pas rincer l'appareil au jet.

Entretien et nettoyage

Nettoyage de l’intérieur de la machine (lutte contre les mauvaises odeurs)

Les détergents modernes permettent souvent de laver le linge à basse température.

L’inconvénient est un risque d’accumulation de dépôt peu importants susceptibles de produire des odeurs désagréables. Pour éviter cela, nous recommandons un lavage à 90 °C une fois par mois. N'utiliser alors qu'une faible quantité de détergent. Il n'est pas nécessaire de mettre du linge dans le tambour.

Entretien et nettoyage

1. Insérer un tournevis ou un objet du même type dans l'orifice de l'agitateur, comme illustré, et exercer avec précaution un effet de levier sur la gauche.

Si l’eau est très calcaire

Si l’eau de votre réseau de distribution est dure (très calcaire), un voile blanc-gris peut se former à la surface du tambour. Pour éliminer ce voile, verser environ 20 grammes d’acide citrique dans le tambour et exécuter n’importe quel programme à 90 °C. Répéter l’opération si nécessaire.

2. De l'autre main, saisir l'agitateur et le tirer vers vous.

3. Soulever l’agitateur.

4. Retirer tout objet ou corps étranger. électrique est en position marche. 2. La machine est-elle sous tension ? Contrôler les fusibles du logement (disjoncteurs). L’ouverture de la porte à l’aide de la touche « Clé » n’est pas possible si la machine n’est pas sous tension.

En l'absence d'une autre solution, ouvrir la porte du lave-linge comme suit :

ATTENTION ! L'ouverture manuelle de la porte est possible uniquement si l'alimentation électrique est coupée et si l'eau de la machine a été évacuée. A Pour vidanger la machine, exécutez le programme Vidange. Si cela ne fonctionne pas, la machine doit être vidangée manuellement. Voir "Nettoyage du siphon et de la pompe" au chapitre Entretien et nettoyage. B Veiller à ce que la machine soit éteinte et retirer la fiche de la prise murale. C Prenez la clé d'ouverture d'urgence (C) (voir la figure dans le chapitre Bac à produits lessiviels) et insérez-la dans la fente située à droite de la poignée du hublot. Cette clé est fixée sur la paroi arrière du tiroir à produits. Pour la retirer, il faut enlever le bac à produits du lave-linge.

D Enfoncer l'outil vers le haut pour ouvrir la porte du lave-linge.

Après utilisation, rangez la clé d'ouverture d'urgence (C) dans le compartiment prévu à cet effet (B) (voir l'illustration dans le chapitre Bac à produits lessiviels).

Si, à l'avenir, la porte ne s'ouvre pas à la fin du programme de lavage, appeler le service aprèsvente.

La machine ne démarre pas

1. La porte est-elle bien fermée? La fermer à fond en poussant vers l’intérieur.

2. La machine est-elle sous tension ? Contrôler les fusibles et les disjoncteurs différentiels du bâtiment. 3. S'assurer que l'option Démarrage différé n'est pas sélectionnée. Pour annuler le démarrage différé, appuyer pendant trois secondes sur le bouton Start/Stop.

Linge encore mouillé dans la machine

Une petite charge peu quelquefois provoquer un déséquilibre (voir « Balourd »). Répartissez la charge et lancez le programme d'essorage, ou ajoutez du linge et relancez le programme de lavage.

Il suffit de fermer la porte, et le programme démarre.

1. Fermer le robinet d’eau.

• que le flexible de vidange n’est pas plié. Après avoir pris les mesures nécessaires, faire tourner le programme de vidange ou appuyer sur la touche d'ouverture de la porte (clé) pour vider la machine. Si le problème persiste, appeler le service après-vente.

1. Fermer le robinet d’eau.

2. Dévisser le flexible. 3. Nettoyer le filtre du circuit d’alimentation en eau de la machine. 4. Revisser le flexible. 5. Ouvrir le robinet d’eau. 6. Faire tourner à nouveau le programme pour s’assurer que tout est rentré dans l’ordre. 7. Si le problème persiste, appeler le service après-vente.

Appeler le service après-vente.

avec une charge à 50 % et 100 %. La consommation réelle

Programme de lavage:

3. Retirer les couvercles en plastique des bouchons. Pousser les couvercles en plastique dans les trois orifices ayant contenu les bouchons. Conserver les bouchons en plastique en vue d'un déplacement ultérieur de la machine.

1. Desserrer et retirer les boulons (voir le schéma ci-après).

2. Pour retirer les bouchons en plastique qui maintenaient les boulons, exercer une pression, puis tirer.

Si la machine doit être transportée, il convient d'installer les boulons et les bouchons en plastique servant à la verrouiller lors de son transport. Ceci afin d'éviter tout endommagement consécutif aux secousses.

En cas de perte des boulons de transport ou des bouchons en plastique, vous pouvez en commander de nouveaux auprès de votre vendeur. Numéro d'article: 80 882 77 80 901 05 A. Intégration à un meuble Ce lave-linge peut être installé sous un plan de travail d'une hauteur de 850 à 900 mm. Prévoir un dégagement de 5 cm autour de la machine, tout particulièrement entre son bord postérieur et le mur.

Branchement de l’arrivée d’eau

Tous les branchements d'eau doivent être effectués par un technicien qualifié. Le branchement doit être fait à l'aide du flexible d'alimentation fourni. La pression d'eau doit être de 0,1-1 MPa (environ 1-10 kp/cm2; 10-100 N/ cm2). La canalisation d'arrivée d'eau doit être

équipée d'un robinet. Si la plomberie est neuve, il est sage de la rincer de l’intérieur de manière à en évacuer tous corps étrangers qui seraient susceptibles de colmater le filtre d’alimentation de la machine, coupant l’arrivée d’eau.

B. Installation au sol

Ce lave-linge peut également être installé à côté d'un sèche-linge, ou sous celui-ci.

Réglez correctement les pieds de la machine de manière à assurer son équilibre et à garantir un fonctionnement le plus silencieux possible.

Serrer les contre-écrous.

à 900 mm (24" à 36").

La position la plus basse possible (600 mm (24")) est préférable. S’assurer que le flexible de vidange n’est pas plié.

Branchements électriques

Brancher la machine sur une prise murale avec terre. La prise murale doit être installée

à l'extérieur de la zone d'installation afin d'en faciliter l'accès. Configuration usine La machine est de type monophasé, 220-230 V, 50-60 Hz, puissance calorifique 2000 W et avec fiche 10 A. Tout disjoncteur différentiel doit être de type A. REMARQUE !

à 900 mm (24" à 36"). Le diamètre interne du flexible doit être au minimum de 18 mm (0,7"). • Couper le téton • Nettoyer l'orifice. Voir l'illustration.

Le type et le numéro de série figurent sur la plaque signalétique à l'intérieur de la porte du lave-linge.

Plaque signalétique

Désignation de la machine

TYPE Numéro de série (8 chiffres)

Trier le linge selon le degré de saleté, la couleur et la matière.

Remarque : les soutiens-gorge à armature doivent être placés dans un filet de lavage.

Pour choisir un programme, tourner le sélecteur de programme. Le programme sélectionné s’affiche.

Les options disponibles dépendent du programme sélectionné. Les symboles des options disponibles pour le programme sélectionné s’allument lorsque le bouton est enfoncé.

Le temps restant s’affiche en heures et en minutes.

Sous réserve de modification.

Gorenje, Partizanska 12, 3320 Velenje, Slovenija www.asko.com
