Type de produit	Switch ethernet manageable
Modèle	GS116E-200PES
Marque	NETGEAR
Nombre de ports	16 ports RJ-45
Interfaces réseau	10BASE-T, 100BASE-TX, 1000BASE-T
Alimentation	Adaptateur secteur 12V CC, 1A
Consommation électrique	10 W maximum
Dimensions (L × P × H)	286 mm × 101 mm × 26 mm
Poids	0,84 kg
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Câble réseau recommandé	Catégorie 5e ou supérieure
Gestion	Interface Web ou utilitaire ProSAFE Plus (Windows)
Adresse IP par défaut	192.168.0.239
Mot de passe par défaut	password
Fonctions avancées	VLAN, QoS, agrégation de liens, IGMP snooping (via gestion)
Installation	Plug-and-play, montage mural ou sur table
Contenu de l'emballage	Switch, adaptateur secteur, guide d'installation, kit de montage mural, pieds caoutchouc
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux sec
Sécurité	Ne pas utiliser en extérieur, respecter les consignes électriques
Pays de fabrication	Non spécifié (probablement Chine)

FOIRE AUX QUESTIONS - GS116E-200PES NETGEAR

Comment réinitialiser le switch NETGEAR GS116E-200PES aux paramètres d'usine ?

Pour réinitialiser le switch, maintenez enfoncé le bouton Factory Defaults situé sur le panneau avant pendant environ 5 secondes. Les voyants clignoteront et le switch redémarrera avec les réglages par défaut.

Quelle est l'adresse IP par défaut du switch ?

L'adresse IP par défaut du switch GS116E-200PES est 192.168.0.239. Si le switch est connecté à un réseau avec serveur DHCP, il utilise l'adresse attribuée par le serveur.

Comment accéder à l'interface de gestion du switch ?

Vous pouvez accéder via un navigateur Web en entrant l'adresse IP du switch. Le mot de passe par défaut est password. Vous pouvez également utiliser l'utilitaire ProSAFE Plus sur Windows.

Le switch prend-il en charge les VLAN ?

Oui, le GS116E-200PES est un switch manageable de la gamme ProSAFE Plus. Il prend en charge les VLAN, la QoS, l'agrégation de liens et d'autres fonctionnalités via l'interface Web ou l'utilitaire ProSAFE Plus.

Comment trouver l'adresse IP du switch sur mon réseau ?

Utilisez l'outil de détection de switches NETGEAR (disponible sur le site NETGEAR) ou l'application mobile NETGEAR Insight pour scanner le réseau et afficher l'adresse IP du switch.

Quel type de câble Ethernet utiliser ?

Utilisez des câbles Ethernet de catégorie Cat 5e ou supérieure pour des performances optimales en Gigabit.

Le switch peut-il être monté au mur ?

Oui, le switch est livré avec un kit d'installation murale et des pieds en caoutchouc pour une installation sur table ou murale.

Quelle est la consommation électrique du switch ?

La consommation électrique maximale est de 10 W. L'alimentation est fournie par un adaptateur secteur 12V DC, 1A.

Comment configurer le switch si je n'ai pas de serveur DHCP ?

Si le switch n'est pas connecté à un réseau avec DHCP, il utilise son adresse IP par défaut 192.168.0.239. Configurez votre ordinateur avec une adresse IP statique dans le même sous-réseau (ex: 192.168.0.210) pour y accéder.

Le switch est-il compatible avec Mac ?

Pour la gestion, vous pouvez utiliser l'outil de détection de switches NETGEAR sur Mac. L'utilitaire ProSAFE Plus est uniquement pour Windows. L'interface Web fonctionne sur tous les systèmes via un navigateur.

MODE D'EMPLOI GS116E-200PES NETGEAR

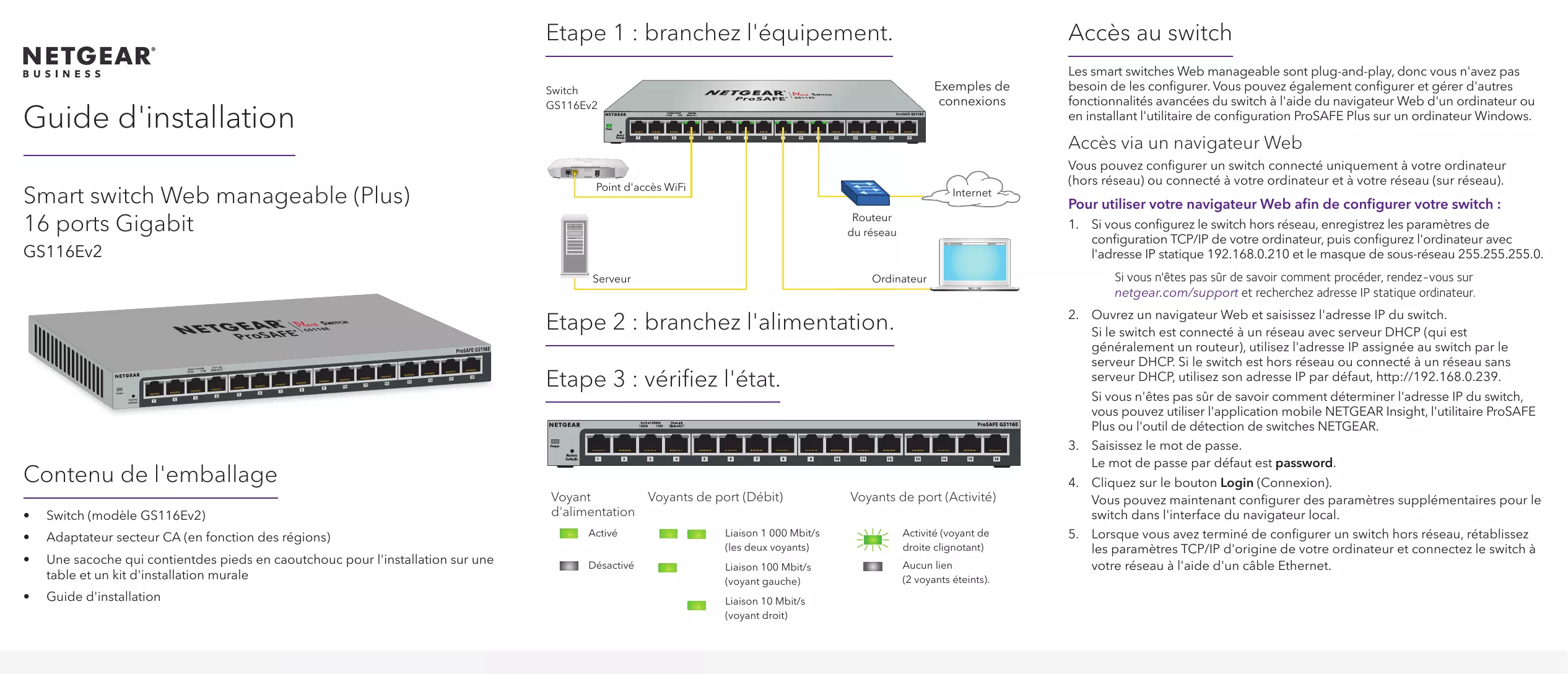

Guide d'installation

Contenu de l'emballage

• Switch (modèle GS116Ev2)
• Adaptateur secteur CA (en fonction des régions)
• Une sacoche qui contient des pieds en caoutchouc pour l'installation sur une table et un kit d'installation murale
  • Guide d'installation

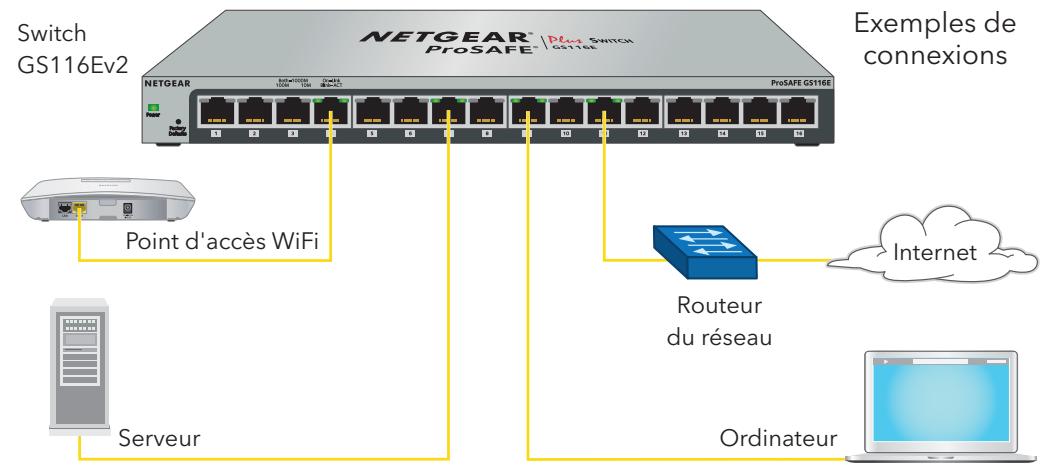

Etape 1 : branchez l'équipement.

Switch GS116Ev2 NETGEAR® Plus SWITCH ProSAFE GS116E Exemples de connexions Point d'accès WiFi Routeur du réseau Ordinateur Internet

Etape 2 : branchez l'alimentation.

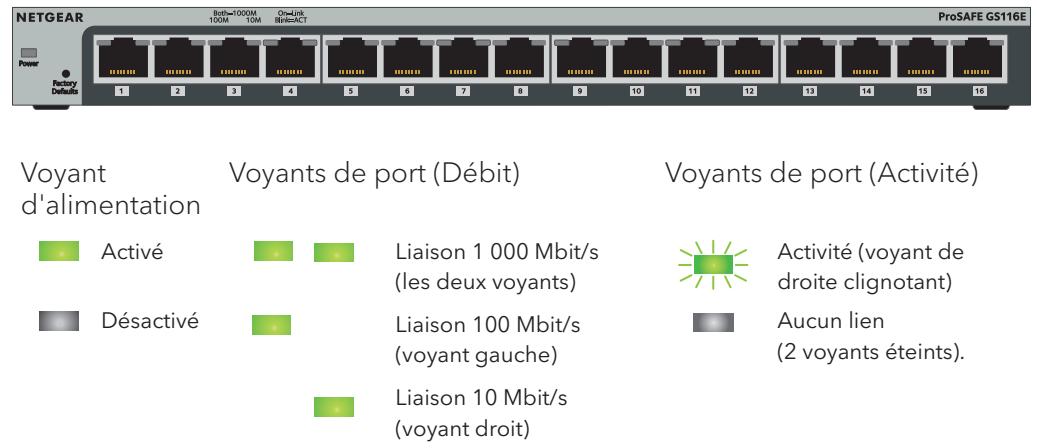

Etape 3 : vérifiez l'état.

NETGEAR Both=1000M Or=Link 100M 10M Bit=ACT ProSAFE GS116E Power Factory Defaults 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Voyant d'alimentation Voyants de port (Débit) Voyants de port (Activité) Activé Liaison 1 000 Mbit/s (les deux voyants) Désactivé Liaison 100 Mbit/s (voyant gauche) Liaison 10 Mbit/s (voyant droit) Activité (voyant de droite clignotant) Aucun lien (2 voyants éteints).

Accès au switch

Les smart switches Web manageable sont plug-and-play, donc vous n'avez pas besoin de les configurer. Vous pouvez également configurer et gérer d'autres fonctionnalités avancées du switch à l'aide du navigateur Web d'un ordinateur ou en installant l'utilitaire de configuration ProSAFE Plus sur un ordinateur Windows.

Accès via un navigateur Web

Vous pouvez configurer un switch connecté uniquement à votre ordinateur (hors réseau) ou connecté à votre ordinateur et à votre réseau (sur réseau).

Pour utiliser votre navigateur Web afin de configurer votre switch :

1. Si vous configurez le switch hors réseau, enregistrez les paramètres de configuration TCP/IP de votre ordinateur, puis configurez l'ordinateur avec l'adresse IP statique 192.168.0.210 et le masque de sous-réseau 255.255.255.0.

Si vous n'êtes pas sûr de savoir comment procéder, rendez-vous sur netgear.com/support et recherchez adresse IP statique ordinateur.

1. Ouvrez un navigateur Web et saisissez l'adresse IP du switch.

Si le switch est connecté à un réseau avec serveur DHCP (qui est généralement un routeur), utilisez l'adresse IP assignée au switch par le serveur DHCP. Si le switch est hors réseau ou connecté à un réseau sans serveur DHCP, utilisez son adresse IP par défaut, http://192.168.0.239.

Si vous n'êtes pas sûr de savoir comment déterminer l'adresse IP du switch, vous pouvez utiliser l'application mobile NETGEAR Insight, l'utilitaire ProSAFE Plus ou l'outil de détection de switches NETGEAR.

1. Saisissez le mot de passe.

Le mot de passe par défaut est password.

1. Cliquez sur le bouton Login (Connexion).

Vous pouvez maintenant configurer des paramètres supplémentaires pour le switch dans l'interface du navigateur local.

1. Lorsque vous avez terminé de configurer un switch hors réseau, rétablissez les paramètres TCP/IP d'origine de votre ordinateur et connectez le switch à votre réseau à l'aide d'un câble Ethernet.

Accès à l'utilitaire de configuration ProSAFE Plus

L'utilitaire de configuration ProSAFE Plus fonctionne sur les ordinateurs Windows. Rendez-vous sur www.netgear.com/support/product/PCU pour télécharger le dernier utilitaire.

Pour configurer le switch à l'aide de l'utilitaire de configuration ProSAFE Plus :

1. Décompressez et installez l'utilitaire de configuration ProSAFE plus sur votre ordinateur.
2. Connectez votre ordinateur au même réseau que le switch.
3. Double-cliquez sur l'icône ProSAFE Plus Utility.

La page d'accueil de configuration présente la liste des smart switches Web manageables (Plus) que l'utilitaire de configuration ProSAFE Plus détecte sur le réseau local.

1. Sélectionnez le switch que vous souhaitez configurer dans la liste.
2. Saisissez le mot de passe lorsque vous y êtes invité.

Le mot de passe par défaut est password.

1. Configurez les paramètres du switch à l'aide de l'utilitaire ProSAFE Plus. Pour une description des fonctionnalités du smart switch Web manageable (Plus), reportez-vous au Manuel de l'utilisateur de l'utilitaire ProSAFE Plus. Vous pouvez accéder au manuel de l'utilisateur via les liens dans l'onglet Help (Aide) de l'utilitaire.

Remarque : si un problème d'installation se produit ou si vous ne détectez pas le switch lorsque vous utilisez l'utilitaire ProSAFE Plus ou l'outil de détection de switch NETGEAR, désactivez temporairement le pare-feu, la sécurité Internet ou le programme antivirus ou tous ces éléments. Une fois l'installation terminée et après avoir terminé la configuration du switch, activez à nouveau les services de sécurité sur votre ordinateur.

Retrouvez l'adresse IP du switch à l'aide de l'outil de détection NETGEAR

L'outil de recherche de switch NETGEAR vous permet de rechercher le switch sur votre réseau et d'accéder à l'interface du navigateur local du switch depuis un Mac ou d'un ordinateur Windows 64-bits. Téléchargez le dernier outil de détection de switch en consultant le site https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.

Retrouvez l'adresse IP à l'aide de l'application mobile NETGEAR Insight

Pour trouver l'adresse IP du switch à l'aide de l'application mobile NETGEAR Insight :

1. Sur votre appareil mobile iOS ou Android, rendez-vous dans la boutique d'applications, recherchez NETGEAR Insight et téléchargez la dernière application.

1. Connectez votre appareil mobile au réseau WiFi du routeur ou du point d'accès connecté au switch.
2. Ouvrez l'application NETGEAR Insight.
3. Si vous n'avez pas de compte NETGEAR, appuyez sur CREATE NETGEAR ACCOUNT (CREER UN COMPTE NETGEAR) et suivez les instructions à l'écran.
4. Pour vous connecter à votre compte NETGEAR, appuyez sur LOG IN (CONNEXION) et saisissez vos identifiants.
   L'application NETGEAR Insight peut détecter le switch et afficher son adresse IP.

Assistance

Nous vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur www.netgear.com/support pour enregistrer votre produit, obtenir de l'aide, accéder aux téléchargements et manuels de l'utilisateur les plus récents et rejoindre notre communauté. Nous vous recommandons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR.

Pour consulter la déclaration de conformité actuelle, rendez-vous sur http://kb.netgear.com/11621.

Pour obtenir les informations relatives à la conformité légale, visitez la page http://www.netgear.com/about/regulatory/.

N'utilisez pas ce périphérique à l'extérieur. Si vous connectez des câbles ou des périphériques situés à l'extérieur à ce périphérique, consultez https://kb.netgear.com/000057103 pour lire des informations sur la sécurité et la garantie.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

Spécifications

Spécification	Description
Interface réseau	Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T
Câble réseau	Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure
Ports	16
Alimentation	Entrée CC 12 V à 1 A
Consommation électrique	10 W maximum
Poids	0,84 kg
Dimensions : (L x P x H)	286 mm x 101 mm x 26 mm
Température de fonctionnement	0° à 40 °C
Humidité de fonctionnement	10 % à 90 % d'humidité relative, sans condensation
