Mini - Scooter DUALTRON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Trottinette électrique DUALTRON Mini
Caractéristiques techniques principales	Trottinette pliable, moteur puissant, design compact
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	Longueur : 110 cm, Largeur : 25 cm, Hauteur : 115 cm
Poids	Environ 25 kg
Compatibilités	Accessoires DUALTRON, pièces de rechange spécifiques
Type de batterie	Batterie lithium-ion 60V
Tension	60V
Puissance	Motorisation de 3000W
Fonctions principales	Vitesse maximale, autonomie élevée, modes de conduite
Entretien et nettoyage	Nettoyage régulier, vérification des freins et des pneus
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité facilitée
Sécurité	Éclairage avant et arrière, système de freinage efficace
Informations générales	Garantie, conditions d'utilisation, poids maximum supporté

FOIRE AUX QUESTIONS - Mini DUALTRON

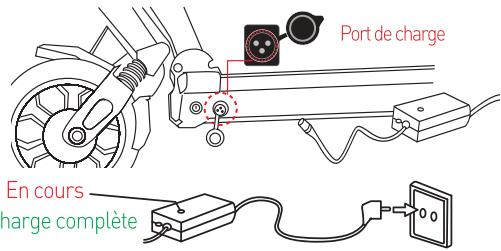

Comment charger la batterie du DUALTRON Mini ?

Connectez le chargeur à la prise de charge située sur le DUALTRON Mini. Assurez-vous que le chargeur est branché à une prise électrique. Le voyant de charge s'allumera en rouge pendant la charge et passera au vert lorsque la batterie est complètement chargée.

Que faire si le DUALTRON Mini ne s'allume pas ?

Vérifiez d'abord que la batterie est suffisamment chargée. Si elle est chargée et que le scooter ne s'allume toujours pas, vérifiez le fusible et les connexions de la batterie. Si le problème persiste, contactez un service après-vente agréé.

Comment régler la vitesse maximale du DUALTRON Mini ?

Pour régler la vitesse maximale, allumez le DUALTRON Mini et appuyez sur le bouton d'accélérateur tout en maintenant le bouton de frein enfoncé. Utilisez ensuite le bouton Mode pour sélectionner la vitesse souhaitée.

Comment entretenir les pneus du DUALTRON Mini ?

Vérifiez régulièrement la pression des pneus et ajustez-la selon les recommandations du fabricant. Inspectez également les pneus pour détecter toute usure ou déchirure et remplacez-les si nécessaire.

Que faire si le DUALTRON Mini fait des bruits étranges ?

Si vous entendez des bruits inhabituels, vérifiez les roues, les freins et le moteur pour détecter toute anomalie. Assurez-vous que tous les composants sont bien fixés. Si le bruit persiste, consultez un technicien qualifié.

Comment régler les freins du DUALTRON Mini ?

Pour régler les freins, localisez les vis de réglage sur les leviers de frein. Tournez-les dans le sens des aiguilles d'une montre pour augmenter la tension et dans le sens inverse pour la diminuer. Testez les freins après chaque ajustement.

Quelle est l'autonomie maximale du DUALTRON Mini ?

L'autonomie maximale du DUALTRON Mini est d'environ 40 à 60 km, selon le poids du conducteur, le terrain et le style de conduite.

Puis-je utiliser le DUALTRON Mini sous la pluie ?

Le DUALTRON Mini est résistant à l'eau, mais il est conseillé de l'utiliser avec prudence sous la pluie. Évitez de traverser des flaques d'eau profondes et séchez-le après utilisation.

Comment stocker le DUALTRON Mini ?

Pour un stockage optimal, placez le DUALTRON Mini dans un endroit frais et sec, à l'abri de la lumière directe du soleil. Chargez la batterie à environ 50 % avant de le ranger pour éviter une décharge profonde.

Comment réinitialiser le DUALTRON Mini ?

Pour réinitialiser le DUALTRON Mini, éteignez-le complètement, puis retirez la batterie pendant quelques minutes avant de la remettre en place. Allumez ensuite le scooter.

MODE D'EMPLOI Mini DUALTRON

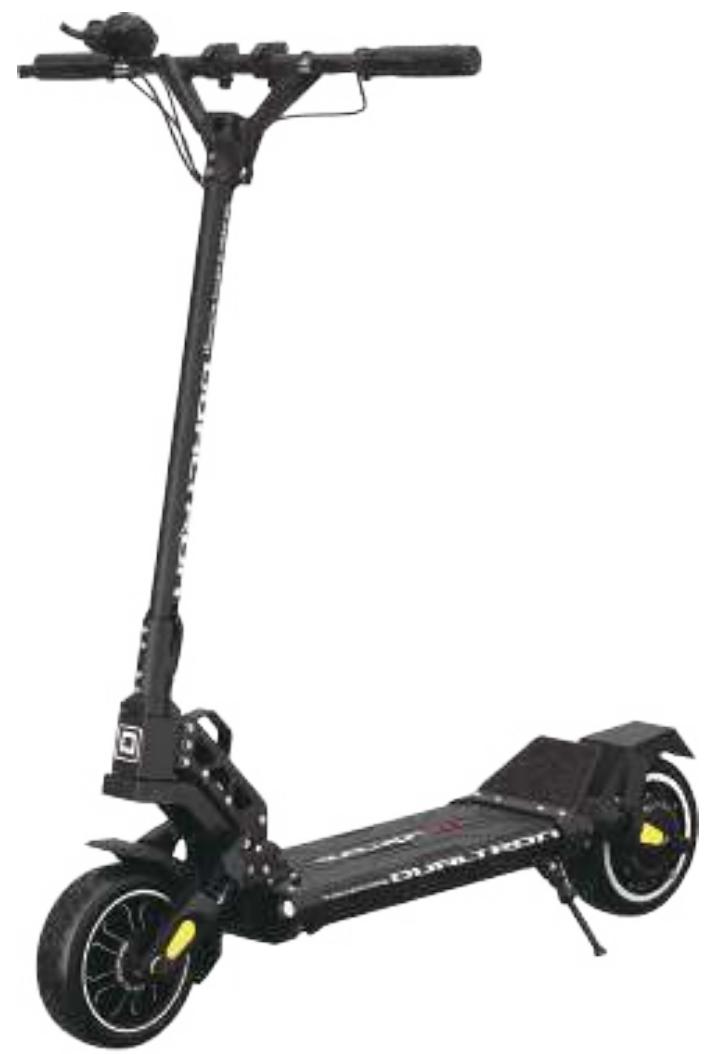

Manuel d'utilisation Notice Originale

Consignes de sécurité

Précautions générales de sécurité de la trottinette

1. Avertissement : Cette trottinette a quelques propriétés de résistance à l'eau mais n'est pas imperméables à l'eau.

2. L'APPAREIL DOIT ÉTRE UTILISÉ UNIQUÉMENT AVEC LE CHARGEUR FOURNI

1. CET APPAREIL PEUT ÉTRE UTILISÉ PAR DES ENFANTS ÂGÉS D'AU MOINS 8 ANS ET PAR DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES OU DENUEES D'EXPÉRIENCE OU DE CONNAISSANCE, S'ILS (SI ELLES) SONT CORRECTEMENT SURVEILLE(E)S OU SI DES INSTRUCTIONS RELATIVES À L'UTILISATION DE L'APPAREIL EN TOUTE SECURITE LEUR ONT ÉTÉ DONNÉES ET SI LES RISQUES ENCOURUS ONT ÉTÉ APPRÉHENDÉS. LES ENFANTS NE DOIVENT PAS JOUER AVEC L'APPAREIL. LE NETTOYAGE ET L'ENTRETIEN PAR L'USAGER NE DOIVENT PAS ÉTRE EFFECTUÉS PAR DES ENFANTS SANS SURVEILLANCE

Rappel consignes de sécurité

Précautions générales de sécurité de la trottinette

1. Eviter de l'utiliser par temps de pluie! Ne pas nettoyer la trottinette avec de l'eau.

1. Attention aux pieces en rotation : Veillez à ne pas porter des vêtements amples, des accessoires (sacs, lacets.), qui peuvent se bloquer dans un élément en rotation ou un élément du système de piage de la trottinette.
2. Ce produit n'est pas une trottinette pour faire des figures : sauter, cascades, acrobaties... si une panne intervent suite à une mauvaise utilisation, cela annulera la garantie
3. Respectez les limites de poids : Ce produit est destiné à un seul adulte, le poids maximum est de 100kg . Cette trottinette n'est pas destinée aux enfants. Elle ne doit pas etre utiliser par 2 personnes.
4. Demontage / modifications : Le démontage ou la modification de la trottinette sans autorisation préalable annulera la garantie.
5. Conformité légale : Veuillez-vous conformer à toutes les lois locales relatives au traffic et aux lois régissant les vehicules électriques personnels.
6. Demarrage lent : Pour les nouveaux utilisateurs, commencez à une vitesse stable. S'entrainer a rouler dans des zones ouvertes avant de l'utiliser dans un lieu public.
7. Arrêt contrôle: Un freinage d'urgence fort et soudain risque de renverser la trottinette. Veuillez décelérer progressivement pour vous arrêt en toute sécurité. N'applique pas de force extréme sur le levier de frein.
8. Précaution pour les descentes : Accélérer pendant une descente est extrémement dangereux ! Prenez soit réduire votre vitesse, utilisez le frein en conséquence. Gérer la surchauffe des freins et votre stress sur la trottinette en s'arrêtant périodiquement pendant une longue descente
9. Ne poussez pas trop la machine : Les catégories de pente acceptables varient en fonction du poids de l'utilisateur. Les montées excessivement longues et raides entraineront des surchauffes, des coupures de surintensité ou des creux de tension, entraînant un potentiel dommage irréversible
10. Lorsque l'on porte la trottinette : Essayer de la soulever par les poignées risque d'endomma-ger le système de piage. Pour la soulever correctement, tenez le plateau d'une main et tenez le guidon de l'autre. Prenez soit de ne pas vous abirmer le dos.
11. Equipement de sécurité : Veuillez porter une protection de sécurité appropriée pour rouler (casque aux normes, genouillères, couidières, protège-poignets...)

Précautions générales de sécurité pour la conduite

1. Lorsque vous roulez dans l'obscurité, vérifie que vos lumières fonctionnent correctement. Parc e que votre capacité à réagir aux événements avec une faible lumière est alterée, veuillez garder votre vitesse sous contrôle.
2. Trouvez une position appropriée qui permet de réagir aux scénarios de conduite inattendus. Entrainez-vous à ralentir progressivement jusqu'à un arrêt complet.
3. Prende des précautions supplémentaires lors de l'utilisation dans les environnementssuivants : surface glissante, zones de circulation dense, pentes soudaines, mauvaises conditionsde route et intersections
4. Ne pas s'approcher des ralentisseurs à grande vitesse, limiter à moins de 5km / h
5. N'essayez pas d'utiliser un pied pour freiner ou decéléérer, cela mettra en dangerYOUR sécurité et n'est pas très efficace.
6. ÀpRES la conduite, les sections du moteur et du frein (en particulier le disque de frein) produit une quantité importante de chaleur, veuilles ne pas toucher!
7. Rouler avec une seule main sur la poignée par ex. utilisation tu téléphone portable, est force-ment deconseillée.
8. Assurez-vous que la bequille n'est pas sortie lors de la mise en route.
9. Se tenirABOUT un pied vers l'avant, un pied vers l'arriere
10. Se tener en équilibre et accélérer au moyen de la gachette d'accelération.
11. Incliner la trottinette lorsque vous tournez.
12. Ne pas utiliser en cas de pluie
13. Ralentir en présence de ralentisseur, fléchir légèrement les genoux pour maintainir l'équilibre
14. Faire preuve de vigilance à la hauteur des trottoirs et autres marches
15. Ne pas accélérer dans les descentes
16. ne pas appuyer sur la gachette de l'accelérer lorsque vous marchez à côté de la trottinette
17. Eviter les obstacles
18. Ne pas poser ni accrocher d'objects lourds sur le guidon ou aux poignées
19. Ne pas utilisez la trottinette sur un pied
20. Ne pas utiliser la trottinette sur la route
21. Ne pas tournir à une vitesse élevée
22. Eviter les flaques d'eau
23. Ne pas utiliser la trottinette à plus de 1 personne
24. Ne pas lâcher les mains du guidon
25. La trottinette doit être arrêté et éteinte après l'utilisation ou lors d'un évientuel entretien
26. Rouler avec une seule main sur la poignée par ex. utilisation tu téléphone portable, est fortement déconseillée.

Introduction du fabriquant

Minimotors Co., LTD. est une entreprise de fabrication et de distribution de mobilité personnelle avec un système de production professionnel hors mobilité personnelle depuis 1999.

Minimotors Co., LTD. A créé la marque de mobilité électrique [DUALTRON] dans le but de rendre la mobilité personnelle plus innovante, plus sensuelle et plus pratique de 1999 à aujourd'hui et de faire un produit apprécié de tous. Minimotors Co., LTD. Fait de son peux pour.devenir la meilleure entreprise de mobilité électrique au monde.

MINIMOTORS

Présentation de la marque

La marque «DUALTRON» est une marque de scooter électrique mondiale qui a été consque par Electier Co. LTD.

est un produit révolutionnaire qui combine le premier système de double entrainment au monde et la nouvelle technologie de suspension en caoutchouc (demande de brevet). C'est une marque de luxe coréenne qui a conquis le marché mondial des scooters électriques exportés dans plus de 20 pays.

DUALTRON™

Veuillez lire attentivement le manuel d'utilisation.

N'utilisez pas le produit avant d'avoir compris ses fonctions.

Ne laisser pas le produit à une personne qui ne peut pas utiliser le produit.

• Pour une première fois, utilisez Dualtron Thunder avec une vitesse lente pour des raisons de sécurité

Avant de dire le manuel

Ce manuel contient des informations importantes pour vous aider à utiliser votre produit de la manière la plus sure. Pour une'utilisation en toute sécurité, il est indiqué «Danger», «Attention» et «Avertissement» selon le degré de danger et la signification est comme ci-dessous.

Danger: Indique une situation dangereuse pouvant résultat de blessures graves.

Attention : Indique une situation potentiellement dangereuse pouvant entraîner des blessures graves.

Avertissement : Indique une situation potentiellement dangereuse pouvant entraîner une blessure légère.

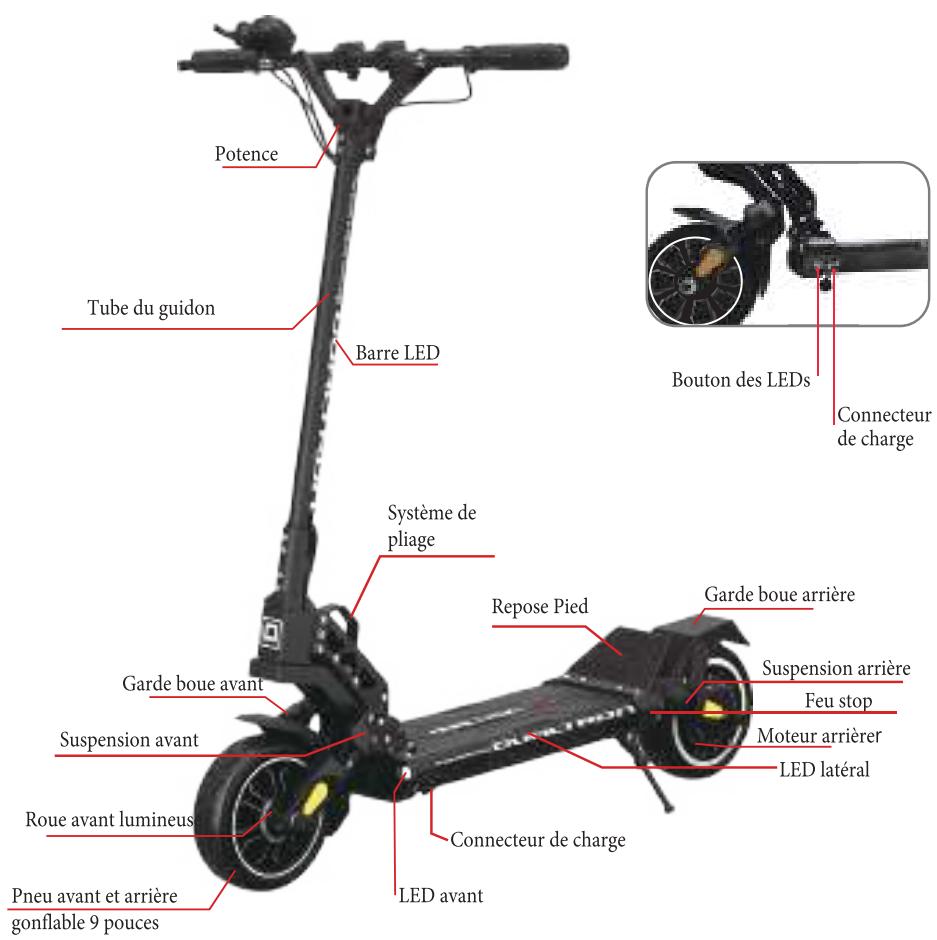

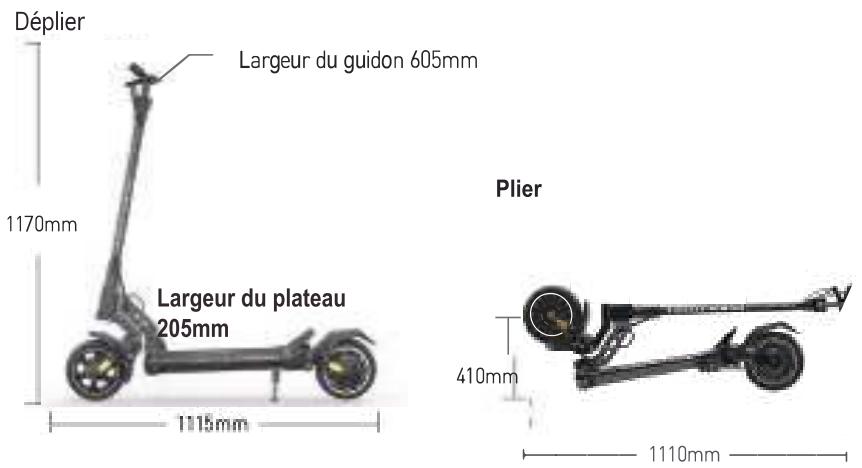

Dimension du produit

* Des erreurs peuvent se produit selon la méthode de mesure.

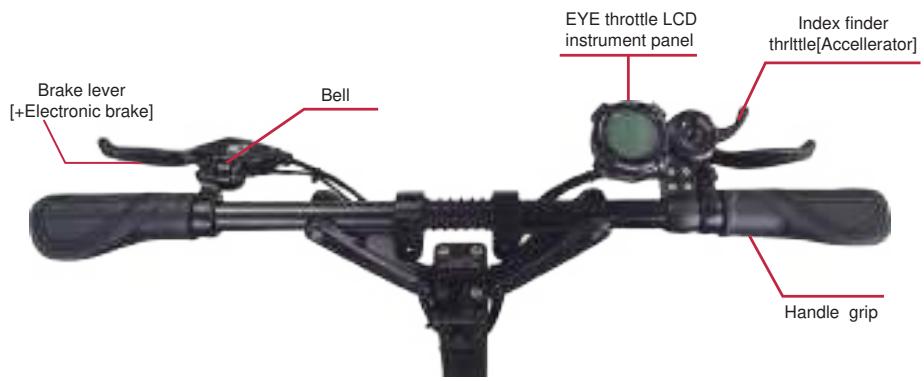

Handle

Chàssis

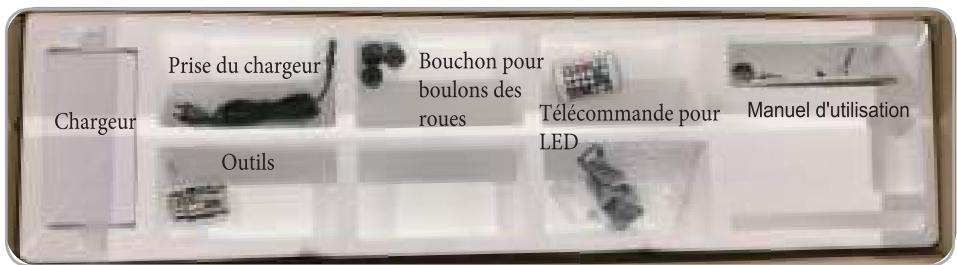

Vérification des composants à l'intérieur de la boîte

Haut: Chargeur de batterie par défaut (1.7A), Outil, Manuel de l'utilisateur,

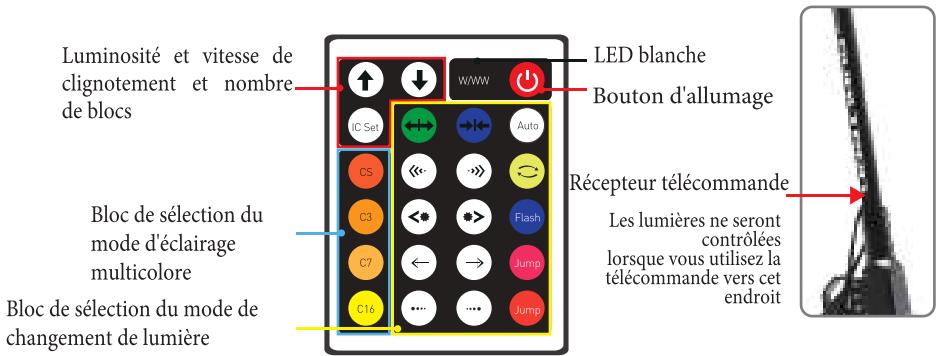

Télécommande

Bas: trottinette (battery Lithium incluse)

Mise en

garde

Notez le nuemro de série

Après avoir ouvert la boîte du produit, notez les numérores de série et conserveze-le. Il peut être utilisé pour vérifier des informations telles que la date d'achat, la période de garantie, etc.

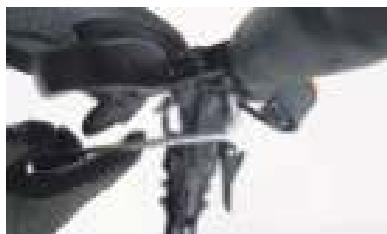

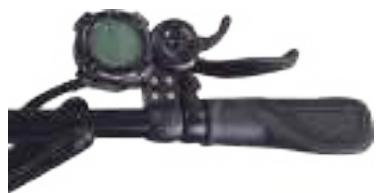

Emplacement du numero de série

Permet de vérifier des informations même si le produit est perdu ou vole. (Peut varier en fonction de la situation de la succursale.)

Assemblage du compteur et du frein

• Placez le Compteur et serrez les vis de fixation.

• Regler la position du frein et serrer les vis de fixation à l'aide d'une clé hexagonale de 5 mm.

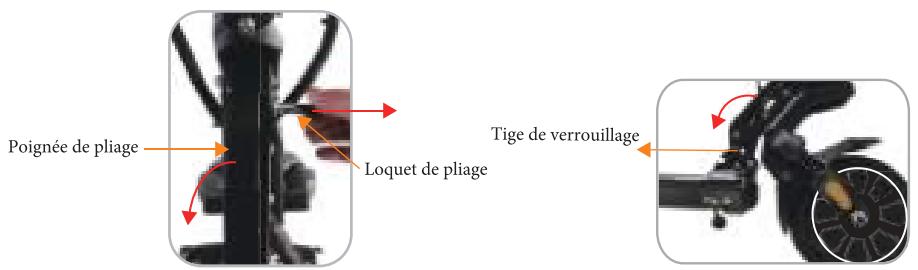

1) Dépliage du produit

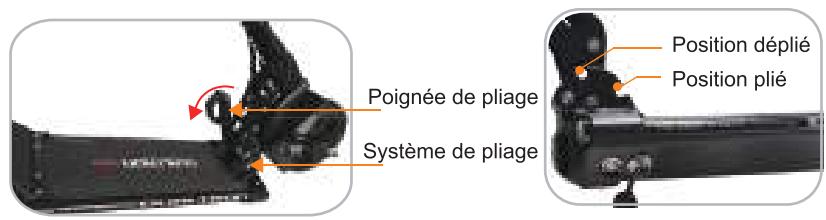

1 Tirez le Loquet de pliage

Tirez le loquet de piage vers l'extérieur comme sur l'image. Tournez-le ensuite un peu, le loquet se vrouillera et la poignée de piage sera déverrouillé. Le loquet de piage est utilisé pour fixer la poignée plante pour renforcer encore le système de piage

2. Tirez la poignée de piage

Tirez la poignée de piage, la tige de vérouillage sortira de la position déplié et glissera vers la position plie

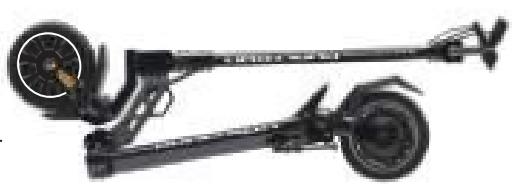

3. Pliage, fixation de la piece

Terminez le piage, la tige de verrouillage restera coincide dans la position plie. La poignée de piage se positionnera dans sa position initiale. N'oubliez pas d'insérer le loquet de piage pour rendre le système de piage plus solide

2) Comment commencer

Etape 1. Allumer le compteur

Appuyez sur le bouton d'alimentation du compteur pendant 2 secondes pour l'allumer. Vous pouverez modifier le mode d'allumage, le régulateur, frein électronique et fonction ABS

• Le compteur s'éteint automatiquement après quelques minutes d'inactivité. À ce moment, les LED s'éteignent également, alors éteignez-les avec le bouton de la lampe LED avant de la rallumer

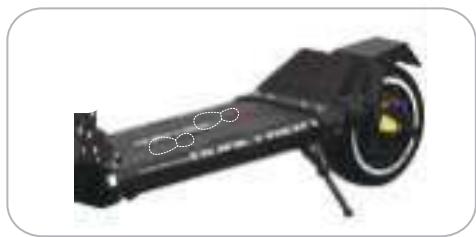

Etape 2. Position de conduite

Après avoir reté la béquille, trouvez une position stable sur le repose-pied, puis maintainez la poignée comfortablement. Attention à ne pas poser le pied sur le garde-boue arrêté

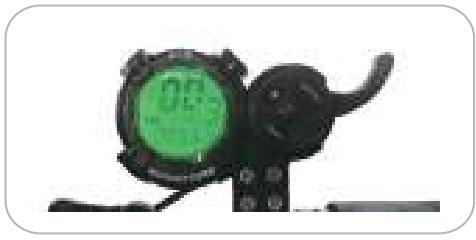

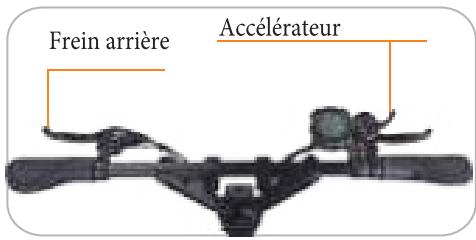

Etape 3. Accélération

L'accelération peut être effectuee en utilisant l'accelerateur du compteur pendant l'utilisation, et la deceleration ou l'arrêt peutetre effectue en maintainant les freins sur la poignee

Avant de conduire, vérifie la partie de piage, les poignées et que la partie principale de fixation du produit est bien attachée. Vérifiez également la position de du guidon, l'état de verrouillage du levier QR et l'état de fixation du système de piage. Avertissement de dysfonctionnement de l'accelerateur. Indépendamment du fait que la manette des gaz soit actionnée ou non, le capteur du moteur peut continuer à fonctionner, entraînant des dysfonctionnements tels qu'une accelération soudaine. Dans ce cas, tenez le levier de frein pour annuler l'opération. Ce phénomène peut être cause par la corrosion, l'immersion de l'accelerateur, la déconnexion de l'aimant, des leviers cassés et la rupture du ressort. Ne pas appuyer fortement sur le

Etape1 Utilisation du frein à tambour arrêté + ABS électrique

La fonction EABS est intégrée à tous les produits MINIMOTORS. Avant d'utiliser la trottinette, veuillez vérifier si la fonction ABS est activée ou non. Il est possible d'activée ou désactivée par vous-même.

Etape 2 Utilisation du frein à tambour arrêté + ABS électrique

Attention lors de la première utilisation, ne freinez pas brusquement.
Lorsque vous freinez doucement, la fonction ABS s'active. Ce sera très efficace pour réduire la vitesse.

Tip Vérification de sécurité

Pour un freinage en toute sécurité, vérifie si le levier de frein et la connexion du frein au tambour sont endommagés avant et après l'utilisation (endommagement du cable, rupture externe ...). et vérifier l'usure des freins et le desserrement du tambour (fil interieur). Dans le cas des freins hydrauliques, il est également nécessaire de vérifier la fuite d'huile ou la censure et de tousjours vérifier que la force de freinage est suffisante.

En raison de divers facteurs tels que I'etat de la chaussee et la vitesse, le frein ne peut pas arreter la trottinette comme prevu. la fonction EABS est une fonction auxiliaire pour augmenter encore la force de freinage. l'utiliseur doit comprendre I'EABS et tener compte du temps de freinage lors de la conduite

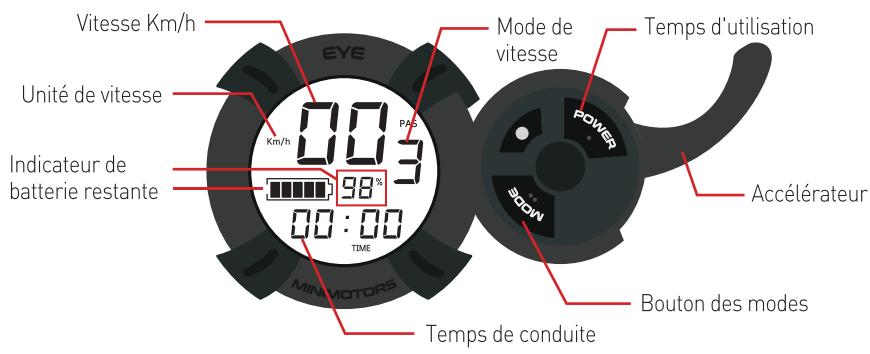

1) Réglage du mode de vitesse peut être réglié avec le bouton

Pendant que le display est allumé, appuyez sur pour régler la vitesse. Le réglage est terminé lorsque la valeur de vitesse sélectionnée est affichée.

Lorsque la charge restante de la batterie est de 10% , levoyant clignote 3 fois tous les 10 secondes.

Il clignote en permanence lorsque la charge restante de la batterie est de 0% .

2) Mode de fonctions et réglage de l'écran principal

Mode	Discription
TRIP	Kilométrage du trajet (Appuie long sur le bouton mode pour réinitialiser)
ODO	Kilométrage total
CHA	Ne pas utiliser
VOL	Voltage courant
TIME	Temps d'utilisation

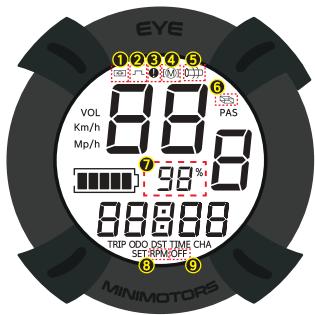

3) Fonctions détaillées du display

Vouppouvezchangere mode de réglage enmettantle tableau debord sous tension et appuyant sur pendant 2à3 secondes.Enmode réglage, appuyez une fois sur sur pour changera la valeur de réglage

Si vous modifiez valeurs de réglag e pardiout P0 [9], P1 [52], P2 [15], P3 [0], les informations correctes ne seront pas affichées.

Mode de réglage

Valeur du réglage

9 (Fixe)

52(Fixe)

15(Fixe)

0(Fixe)

Unité de vitesse 0(Km/h),1{mp/h}

Modeledallumage 0(direct) 1(aveclepied)

Régulator de vitesse 0(OFF) 1(ON)

Départ lent
0(Off:Départ normal)
~5 (Départ lent)

Réglage puissance du moteur 5~100%

Eco de batterie 1 Eco Max 2 Eco interme 3 Eco desactiv

Puisance freins electrique 0(Off) 5(Powerful)

Contrôle de luminoso-LCD (0Rétroclique éteinté)-5(+plus lumineux)

Réglage arret auto 1~30 minutes

Réglage ABS 0(OFF),1(ON)

1.Sélection du diamètre des roues - P0:9 pouces
2.Sélection du voltage de la batterie - P1:52
3.Sélection du nombre de pôle magnétique du moteur - P2:15
4. Sélection du mode de calcul de la vitesse - P3 : 0 sonde interne, 1 sonde externe (par défaut 0)
5.Sélection de l'unité de vitesse d'affichage - P4: 0 (Km / h), 1 (mp / h)
6. Sélection du méthode de démarrage - P5:0 (démarrage direct), 1 (démarrage avec le pied)
7. Sélection du régulateur de vitesse - P6: 0 (Off), 1 (On)
8.Démarrage lent - P7: 0 (Démarrage lent désacté) ~ 5 (Démarrage lent)
9.Sélection de la puissance moteur - P8:0 à 100%
10.Mode d'économie de batterie - P9: 1 (Eco Max), 2 (Eco intermédiaire), 3 (pas d'Eco)
11.Mode de réglage du frein électronique - PA: 0 (Frein électronique désactivé) ~ 5 (le plus fort)
12. Réglage de la brillance de l'écran LCD-Pb:0 (rétroéclairage éteint) ~ 5 (éclairage maximal)
13. Reglage de durée d'arrêt automatique - PC: 1 ~ 30 minutes
14. Réglage ABS-Pd:0(OFF),1(ON)

4) Caracteristiques du régulateur de vitesse (conduite automatique)

La fonction de régulateur de vitesse vous permet de maintainir automatiquement la vitesse d'utilisation. L'avantage de l'utilisation du régulateur de vitesse est que vous pouze réduire la fatigue pendant les longues distances et la consommation de la batterie.

(1) Demarrage du régulateur de vitesse

Selectionnez la fonction régulateur de vitesse sur le display dans "Paramètres". Si la gachette est maintainue à la même accélération pendant environ 7 secondes, le régulateur de vitesse démarre.

(2) Eteindre le régulateur de vitesse

Lorsque vous maintenez et relâchéz le frein pendant que le régulateur de vitesse est activé, il est automatiquement annulé.

Précautions lors de l'utilisation du régulateur de vitesse

• Pour désactiver le régulateur de vitesse lors d'une situation dangereuse, assurez-vous de rouler dans une position où le frein peut être utilisé immidiatement afin de désactiver rapidement le régulateur de vitesse.
• Lors du passage du mode monomoteur à un mode bimoteur lorsque le régulateur de vitesse est activé, celui-ci ne peut être désactifé qu'en utilisant les freins et pas la gâchette d'accéléateur seulement.

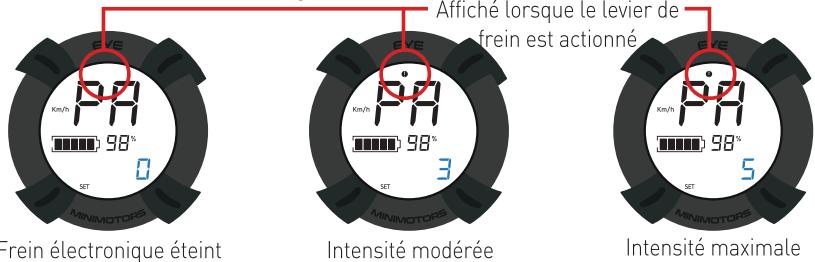

5) Paramètres frein électronique

• Précautions lors de l'utilisation du frein électronique immédiatement après la charge complète de la batterie Les freins électroniques ne fonctionnent pas lorsque la batterie est complètement chargée. N'utilise pas les freins électriques directement après le chargement de la batterie, mais d'utiliser le frein électrique lorsque la capacité de la batterie est inférieure à 95%.

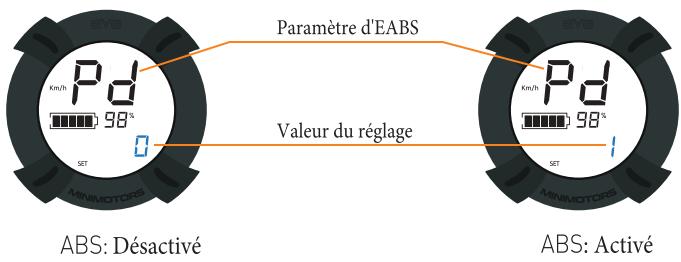

6] Guide de réglage de la fonction ABS

Toutes les trottinéttes électriques sont soumises à un freinage brusque, ce qui provoque un blocage des roues. En conséquence, le glissement du pneu provoque la chute de l'utilisateur, ce qui peut provoquer des accidents. Ce produit est équipé d'une fonction de freinage ABS pour éviter le blocage du pneu, permettant un freinage plus sür.

(1) Activer la fonction ABS
Réglez la partie de fonction ABS Pd du compteur sur 1.
(2) Déactiver la fonction ABS désactivée
Définisse la partie de fonction ABS Pd du compteur sur 0.

• Pd - Lorsque la fonction ABS est activée, la fonction de freinagelectronique PA se désactive

• Frein ABS est une abréviation du système de freins antiblocage. Il utilise le principe selon lequel la force de frottement statique maximale est supérieure à la friction cinétique, de sorte que la distance de freinage (distance entre le freinage et l'arrêt) soit plus courte que celle du frein normal.

• Précautions lors de l'utilisation de la fonction ABS

L'ABS a l'avantage de pouvoir s'arrête à la distance de freinage la plus courte pouvant être obtenu à partir des pneus et des conditions routières. Cependant, en raison du principe de maintainen et de relâchement repétés du frein plusieurs fois par seconde, de nombreuses vibrations se produit dans le moteur et dans le corps. Les vibrations répetitives provoquent peuvent provoquer un desserrage fréquent du moteur, de la jante, de la pierce de fixation et du boulon de fixation du corps.

7) Autodiagnostique de tableau de board

Code erreur	Diagnostique	Solution
2	Erreur système	* Sile s information s d'erreur apparaisent, arrêtez immédiatement d'utiliser le produit et ramenez le produit au SAV. Une'utilisation excessive peut être rarends dommages au produit et des accidents de sécurité.
4	Erreur de moteur
5	Erreur d'accéléateur
6	Erreur de contrôleur
7	Aucun

• Le nombre s'affiche lorsque le régulateur de vitesse est activé à une vitesse constante.

• Le numéro 3 s'affiche lorsque le levier de frein est actionné. (Lorsque le témoin s'allume, l'accélérateur ne fonctionne pas.)

1) Guide de fonction LED

Lorsque levoyant est allumé, l'alimentation principale est activée et la barre de voyants s'allume lorsque l'alimentation des gaz est activée. Assurez-vous que le bouton des LED sur le côte croit du plateau est allumé.

Bouton d'allumagedes LED

2) Fonctions et paramètres de la télécommande

La télécommande est infrarouge. Veuillez utiliser la télécommande sur le cote droit de la barre de LED

Conseil

Lorsque la lumière d'une seule couleur ou la lumière blanche entière est allumée, ↑ plus claire / ↓ plus sombre; lorsque la lumière multicolore est allumée, la lumière clignote plus rapidement ↑/↓ la lumière s'exécute plus lentement. Lorsque vous appuyez sur le bouton «IC Set», vous pouvez désirer le nombre de LED qui fonctionnent. Appuyez à nouveau sur le bouton «IC Set» pour terminer le réglage.

Bloc de sélection du mode d'éclairage multicolore:

«C3», 3 couleurs de lumière brillent ensemble; «C7», 7 couleurs de lumière brillent ensemble; «C16», 16 couleurs de lumière brillent ensemble; "CS", la lumière unicolore brille.

Comment recharger le produit

DUALTRON MINI SPECIAL

1) Recharge classique

1. Ouvrez le port de charge et connectez-le au connecteur du chargeur et branchez-le à La prise secteur.
2. Indicateur d'etat de charge

1. Assurez-vous de fermer le port de charge lors de l'utilisation ou du stockage, sauf lors de la charge.
2. Lors de la connexion du chargeur au port de charge, des étincelles peuvent se produit en raison de la différence de tension, mais cela est normal.

2) Méthode de charge de base

• Une panne de chargeur et des conditions anormales de chargement peuvent provoquer un choc électrique et un incendie. Apprenez à l'utiliser correctement afin d'éviter les accidents.

• Les fabricants et les vendeurs ne sont pas responsables des problèmes décuulant du démontage, de la modification ou d'utilisation d'autres chargeurs.

1. Il est interdir d'utiliser le chargeur dans des endroits soumis a une forte humidite, à la chaleur, à des matériaux inflammables, à des espaces confinés ou dans des endroits sans ventilation, comme dans une voiture.

1. Le chargeur n'est pas imperméable. Vous doivent espêcher l'humidité de pénétrer dans le chargeur.

1. Les enfants et les animaux de compétie sont interdits de s'approcher du chargeur.

1. Si le témoin du chargeur ne s'allume plus, ou en cas de chute du chargeur, d'un chic externe important, une charge de longue durée ou un endommagement du cable, arrêtez immédiatement l'utilisation et contactez le centre de service.

1. Une panne de chargeur peut provoquer un incendie pendant le chargement, assurez-vous de déconnecter le boîtier du chargeur lorsque vous quittez l'endroit pour une longue durée.

1. Utilisez uniquement un chargeur orginal. Les performances et la sécurité ne sont pas garantis lors de l'utilisation d'un autre chargeur.

Attention

1. N'insérez pas de métal dans le port de chargement.
2. Àpès avoir débrancher le chargeur, ne touche pas la prise environ 10 secondes.
3. Ne retirez pas le boitier pendant le chargement.
4. N'utilisez pas le produit pendant le chargement.
5. Les bornes de charge doivent être fermement branchées pendant le chargement et ne doivent pas'être utilisées si les bornes sont corrodées ou endommagées.

6. Lorsque vous débranchez le chargeur du produit, vous pouvez tener le boîtier en toute sécurité sans tener le fil.

7. Attention Court-circuit: Veillez à ne pas court-circuiter la batterie, c'est dangereux

8. Mise en garde de Surintensité : La batterie de ce produit est conseque pour couper automatiquement

l'alimentation afin de proteger la batterie lorsque la surintensité dépasse 100A.

• Mise en garde Basse tension: La batterie de ce produit est concise pour être automatiquement coupée lorsque la

tension chute en dessous de 48V. N'utilisez pas le produit dans l'état de bassé tension.

Mise en garde

Précautions de sécurité pour la batterie au lithium

1. Ne pas laisser les batteries lithium à la portée des enfants et animaux de compagnie
2. Performance : La batterie au lithium est affectee par la temperture extérieure.

En hiver, lorsque la température est BASSE, la performance de la batterie est temporairement détériorée et l'autonomie et la puissance sont réduites. La batterie au lithium a une caractéristique qui réduit les performances de décharge de plus de 15% lors de la charge / décharge 300 fois ou plus.

1. Chargement: La batterie au lithium doit être utilisée uniquement avec un chargeur fournis par le fabricant. Les problèmes causés par l'utilisation d'autres chargeurs ou batterie ne sont pas couverts par le fabricant: Le chargement de la batterie au lithium avec un chargeur non authentique peut provoquer un court-circuit. 3 La batterie au lithium doit être chargee dans un endroit sec et bien aere et en l'absence de materiaux inflammbables.
2. La batterie au lithium doit être chargée entre 0 et 45 et décharge entre -10 et 60. Le changement ou le déchargement à une température située en dehors de cette plage peut provoquer un dysfonctionnement, un incendie ou une explosion.
3. En cas de passage d'un endroit froid à un endroit chaud, attendez 1 à 2 heures avant de charger. Ceci permet d'eviter la formation de condensation à l'intérieur du produit en raison de la différence de température.
4. Stockage: Les batteries au lithium doivent être stockées à l'écart de la neige, de la pluie et des rayons de soleil. Ne les stockez pas et ne les chargez pas dans un coffre ou une piece chaude. Choisissez un endroit sec et entreposez à température ambiente (10 ~ 20), si la durée du stockage est supérieur à 3 mois, chargez le niveau de batterie restant à 70 ~ 80% (Ne pas stocker la batterie chargée à 100%).
5. Symptôme de panne, sécurité : La batterie au lithium doit être arrêtée immédiatement en cas d'endommagement ou fuit, une odeur aigré, une déformation de l'apparace, etc. Contactez le distributeur pour un support technique out un service. En cas de surchauffe, de fumée ou allumage d'un produit avec une batterie au lithium, arrêtez immédiatement le chargement et/ou l'utilisation, sortez le produit à l'extérieur le plus vite possible, puis utilisez un extincteur. Ne pas pulvériser d'eau ou immerger le produit pour évoluer, ce qui est plus dangereux. La batterie au lithium a une densité d'énergie très élevée, le chargement pendant une longue durée peut causeur un court-circuit, une fuite, etc., Evitez de laisser en charge si vous quitterz l'endetroit.
6. Mauvaise utilisation : Si la batterie au lithium fait un court-circuit ou si elle est endommagée, un dysfonctionnement ou un incendie peut en résultat. Si vous pensez que la batterie a ete endommagee, arretez de charger et de l'utiliser.
7. Evitez le contact de l'eau avec la batterie au lithium. Il y a un risque d'incendie ou d'électrocution si le chargeur est branché en présence d'humidité.
8. Attention, lorsque vous débranchez la batterie veillez à ne pas recharger, installer ou utilisez d'autres applications.
9. Mise au rebut : Pour jeter la batterie au lithium, elle doit être séparée du produit au point d'achat ou à proximité afin que les bornes de charge et de décharge ne soient pas court-circuitées. Vous pouvez le jeter après comme tout autre déchet industriel.
10. L'appareildoitetredecnectedureseaud'alimentationlorsqu'onretirelabatterie
11. L'appareil doit être déconnecté du réseau d'alimentation lorsqu'on retire la batterie

Le démontage de la batterie est interdit

Le démontage, la modification et la réparation par une personne non habilité de la batterie ne sont pas couverts par la garantie

1) Vérification avant utilisation

1. Verifiez l'accelerateur et la poignée

Actionné la manette de l'accélérateur environ 2 à 3 fois pour vérifier qu'elle revient à la position d'origine.
- Veillez à ce que l'accelération excessive des gaz et la manipulation de la commande des gaz puisent provoquer des dysfonctionnements dus à l'endommagement des pièces internes.
- Vérifiez les conditions de fixation et le jeu du levier QR sur la poignée.

2. Vérification des freins et des cables

• La force de freinage est suffisante pour vérifier les conditions de fonctionnement. Si elle est abaisée de manière significative, utilisez-la après inspection de votre revendeur.
• Vérifiez que les plaquettes de frein ne sont pas usées, que le cable n'est pas desserré ou endommagé, ou qu'il n'y a pas deuite dans le cas des freins hydrauliques.
• S'il y a un bruit ou une sensation inhabituelle pendant le fonctionnement, vérifie qu'il n'y a pas de bris, d'usure ou de déformation du fil interieur du cable de frein.
• Vérifiez que les boulons et les écrous des pieces de fixation du frein ne sont pas desserrés et que le disque n'est pas déformé ou endommagé.

3. Vérifiez la pression des pneus et l'usure des pneus

• Vérifiez l'usage et les crevaisons des pneus avant et arrêté et vérifie la pression d'air appropriée (3,1 à 3,44 bar) pour le pneu. Lorsque le pneu est dégonfle, la capacité de crevaison augmente, alors vérifie régulièrement la pression.
  Il est nécessaire de vérifier l'usure en observant l'apparace du pau, comme les dommages au pau, l'usure inégale.
  Cela peut provoquer une usure inégale des pneus d'un freinage brusque si la roue se bloque. Par consécutif, il est nécessaire de juguer la durée de vie en observant l'apparce du pneu.

4. Verification du serrage des vis principalement du système de pliage et du guidon

• Vérifiez soigneusement le serrage des vis avant l'utilisation. Toujours vérifier qu'il n'y a pas un jeu important entre chaque partie, que les boulons et les écrous du système de pliage soient bien serrer. Toutes les pieces de fixation du produit doivent être correctement serrées.

Si vous rencontres l'une des situations suivantes pendant votre utilisation, arrêtez-vous immédiatement et contactez votre revendeur ou le centre de service le plus proche pour connaître les mesures appropriées. Si vous fournisse des images et des videos pour Broker un diagnostic précis, des conseils professionnels sont disponibles.

* Dans ce cas, stopper immédiatement l'utilisation

Si vous rencontres l'une des situations suivantes, arrêtez immédiatement l'utilisation. Contactez au plus vite votre revendeur.

Chauffage inhabituel du moteur
Un bruit anormal est generé
Erreur d'etat de freinage
Fumée de produit, allumage, odeur aigre
- Messages d'erreur sur le groupe d'instruments

Quand il pleut ou quand la route est mouillée ou Danger dans une situation similaire
Lorsque la commande des gaz ne revient pas à
- sa position d'origine
Quand une utilisation est juguede raisonnable

2) Maintenance

Les produits électriques peuvent être endommages par divers facteurs. La durée de vie de chaque partie varie en fonction des habitués de conduite et de l'environnement de conduite. Les pieces qui dépassent la durée de vie peuvent provoquer des accidents. Gérons les différentes pièces et prévenons les accidents de sécurité à l'avance.

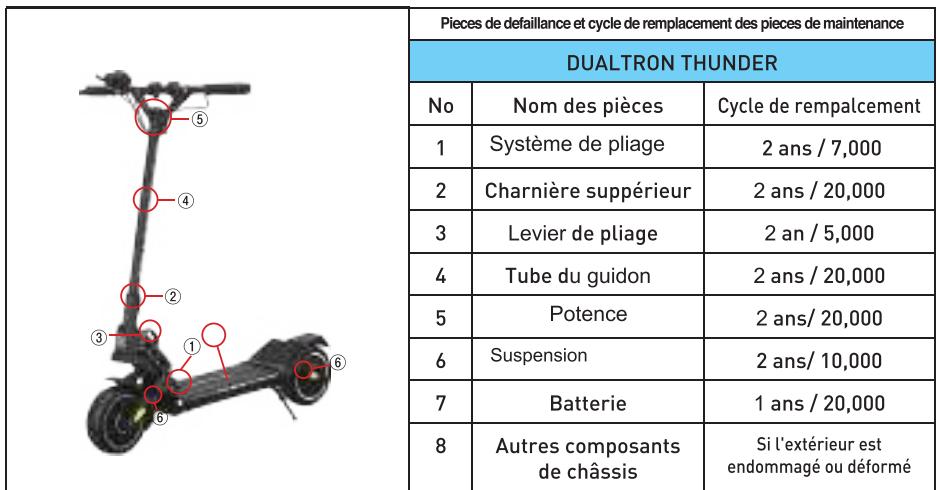

1. Vérifiez le remplacement des pieces consommables

Le caoutchou à l'intérieur de la suspension durci en fonction de l'utilisation des pieces consommables, les performances de la suspension sont légarement réduites en raison de l'élasticité réduite. Les composants et les pieces de suspension du bras oscillant de la trottinette, pneus, chambs à air, roules, roulements, disques, plaquettes de frein, câbles et pieces pliables, différents supports et autres pieces consommables nécessitant une vérification périodique.

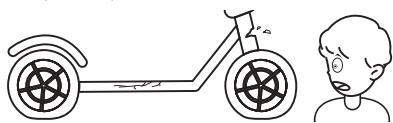

2. Contrôle des dommages externes

• Remplacer les pieces qui pourrait etre endommagees par un environnement de conduite externe, telles que la deformation des pieces, les fissures dues a la compression, des signes de rouille ou de la durée de vie.
• Si le produit est expose a une forte lumière solaire pendant une longue période, une décoloration peut se produit
• En cas de sauts, légers impacts tels que virages, collisions, ou en cas d'utilisation spécifique ou prolongée dans des conditions difficilles, remplacez les pieces pour des raisons de sécurité.

Les pannes et les pièces d'usures peuvent différer selon les conditions d'utilisation. Vérifiez également à tout moment toutes les autres pièces afin de déceler tout signe d'anomalie.

Avis important

Des vibrations métalliques peuvent se produit à cause des vibrations du moteur, du disque de frein et du patin pendant le l'accelération.

C'est un phénomène dans lequel toutes les révolutions (ventilateurs, automobiles, bateaux, etc.) vibrent à une fréquence de rotation spécifique (tr / min)platz que le produit. Cependant, si le bruit continu ou devient important, il est possible que le disque soit voilé et déformé.

Après l'utilisation, il y a un risque de brûlure en raison de la chaleur sur le côte du moteur et du frein (en particulier le disque).

Les boulons du moteur, de la jante et de l'arbre du moteur dû à la fonction ABS peut être desserré.

3) Maintenance auto

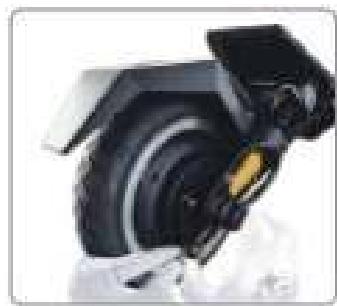

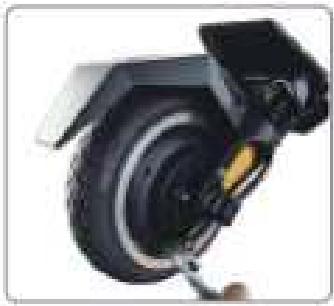

1. Méthode d'ajustement du frein

Lorsque vous utilisez les freins, le tambour de frein s'usent. Lorsque la puissance de freinage diminue, veuillez utiliser la clé pour régler l'écrou comme sur la photo.

Si le levier de frein est trop serré, veuillez desserrer l'écrou pour tracer la bonne position et le serrer à fond.

2. Replacement suspension avant et arrêté

Les Suspensions doubles avant et arrêtre sont conçues par Minimotors. La suspension a deux parties importantes, le dessort et le caoutchouc, qui ont une fonction combinée pour réindre la performance parfaitie.

La suspension est facile à retarder et à assembler avec un marteau en caoutchouc.

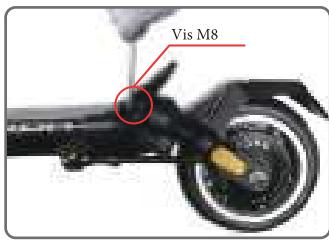

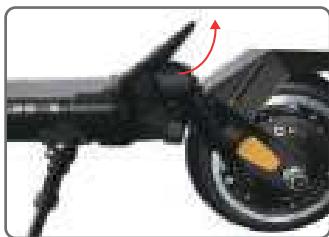

Etape 1. Désserrer les vis

Veuillez utiliser une clé M8 pour desserrer les vis.
Cette vis est utilisé pour fixer la suspension. Àpès avoir changé la suspension, vousdez la resserrer ou la suspension est détachera et vous tombez.

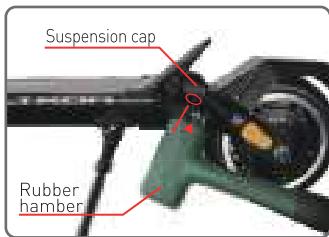

Etape 2. Retirer le capuchon de la suspension Frappez le capuchon de suspension avec un marteau en caoutchouc.

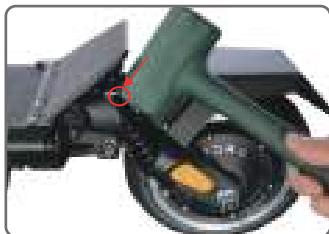

Etape 3. Sortez l'ancienne suspension et remplacez-la

Sortez l'ancienne suspension et remplacez-la

Etape 4. Remetre le capuchon de la suspension Remetre le capuchon de suspension avec un marteau en caoutchouc. Veuillez frapper au bon endroit comme l'image ou vous endommagerez la nouvelle suspension. .

Positionné la vis

Pas besoin de frapper fort

Voici les vis de positionnement, elles sont utilisées pour éviter de trop heures la suspension et garder la bonne place pour le chapeau de suspension.

• Les pieces et les spécificationsn peuvent être modifiées sans préavis pour améliorer la qualité et la sécurité du produit.
• L'autonomie indiquée dans les specifications est mesure avec une charge de 60kg et une utilisation sur route plate à 20km/h.

Si l'environnement et l'utilisation différent l'autonomie peut varier.

• L'autonomie peut être affectée par le poids de l'utiliser, la température ambiente, la direction et la vitesse du vent, l'état de la route, le dénivèle, la pression des pneus...

MEMO

Déclaration de conformité :

Nous VOLT, 50 bis rue maurice arnoux 92120 Montrouge, déclarons que :

Désignation produit : Dualtron Mini special 52V13Ah et Dualtron Mini special 52v21Ah

Référence fournisseur : Dualtron Mini special 52V13Ah et Dualtron Mini special 52v21Ah

Référence importateur : Dualtron Mini special 52V13Ah et Dualtron Mini special 52v21Ah

Numéro de lot / de série : Voir au dos du produit et sur le packaging

A été concu, fabriqué et commercialisé en conformité avec la législation d'harmonisation de

l'Union Européenne suivante :

REGLEMENTATION	NORMES APPLICABLES
Directive CEM : 2014/30/UE	EN 55014-1:2006+A1:2009+A2:2001EN 55014-2:2015EN 61000-3-2:2014EN 61000-3-3:2013
Directive machine 2006/42/CE	EN ISO 12100 : 2010EN 14619:2015
Directive Basse Tension 2014/35/UE	EN 60335-1:2012 + A11:2014 +A13 :2017EN 62233:2008

Signature :

volt

Fabrique en RPC

IMPORTÉ PAR VOLT

50 BIS RUE MAURICE ARNoux

92120 MONTROUGE

FRANCE

CE
