MODE D'EMPLOI SX-10AE PIONEER

> Lecture Configuration | Autres

Table des matières Avant de démarrer

Avant de démarrer 2 Ce que contient la boîte 3 Nom des pièces 4 Nom des pièces 4 Installation 8 Étape 1 : Raccorder les enceintes 8 Étape 2 : Raccorder un autre périphérique externe .... 9 Étape 3 : Raccordement des autres câbles 10 Lecture 11 Lecture du son provenant d'un périphérique externe .... 11 Lecture BLUETOOTH® 12 Écoute de la radio AM/FM 13 Mémorisation d'une station 15 Nommer les Stations Radio préréglées 16 Ajustement de la qualité du son 17 Configuration 18 Menu Setup 18 Autres 21 Dépannage 21 Caractéristiques générales 23

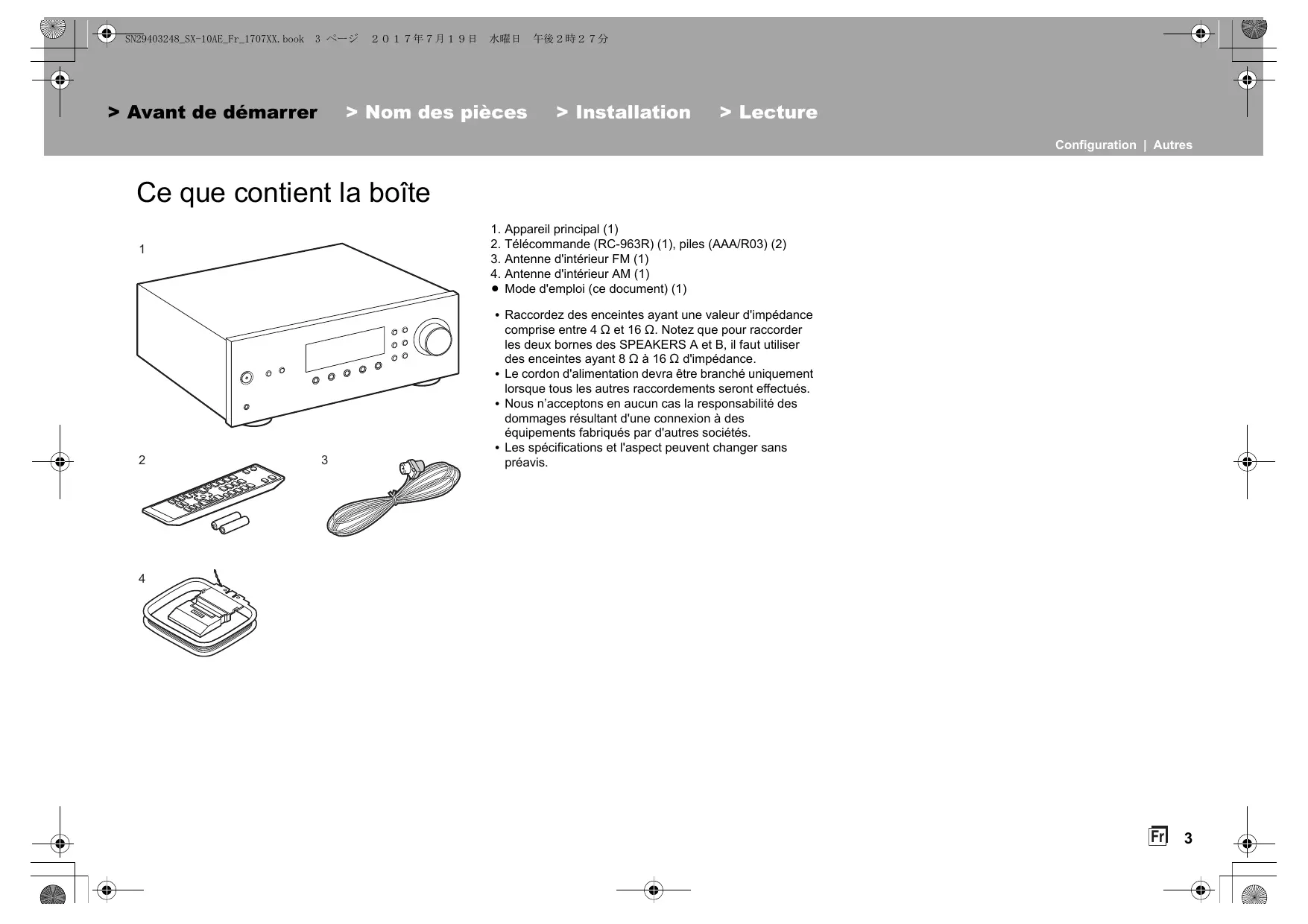

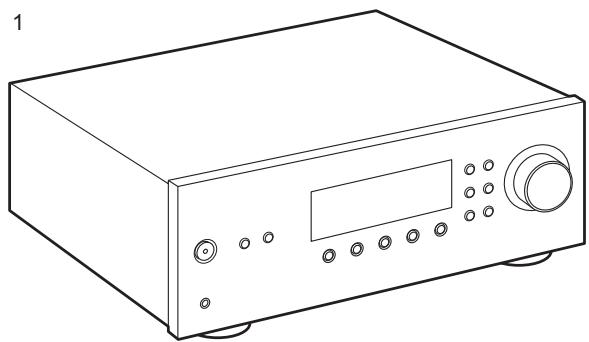

Ce que contient la boîte 1. 2. 3. 4. ≥

Appareil principal (1) Télécommande (RC-963R) (1), piles (AAA/R03) (2) Antenne d'intérieur FM (1) Antenne d'intérieur AM (1) Mode d'emploi (ce document) (1)

0 Raccordez des enceintes ayant une valeur d'impédance comprise entre 4 ≠ et 16 ≠. Notez que pour raccorder les deux bornes des SPEAKERS A et B, il faut utiliser des enceintes ayant 8 ≠ à 16 ≠ d'impédance. 0 Le cordon d'alimentation devra être branché uniquement lorsque tous les autres raccordements seront effectués. 0 Nous n’acceptons en aucun cas la responsabilité des dommages résultant d'une connexion à des équipements fabriqués par d'autres sociétés. 0 Les spécifications et l'aspect peuvent changer sans préavis.

Nom des pièces Nom des pièces

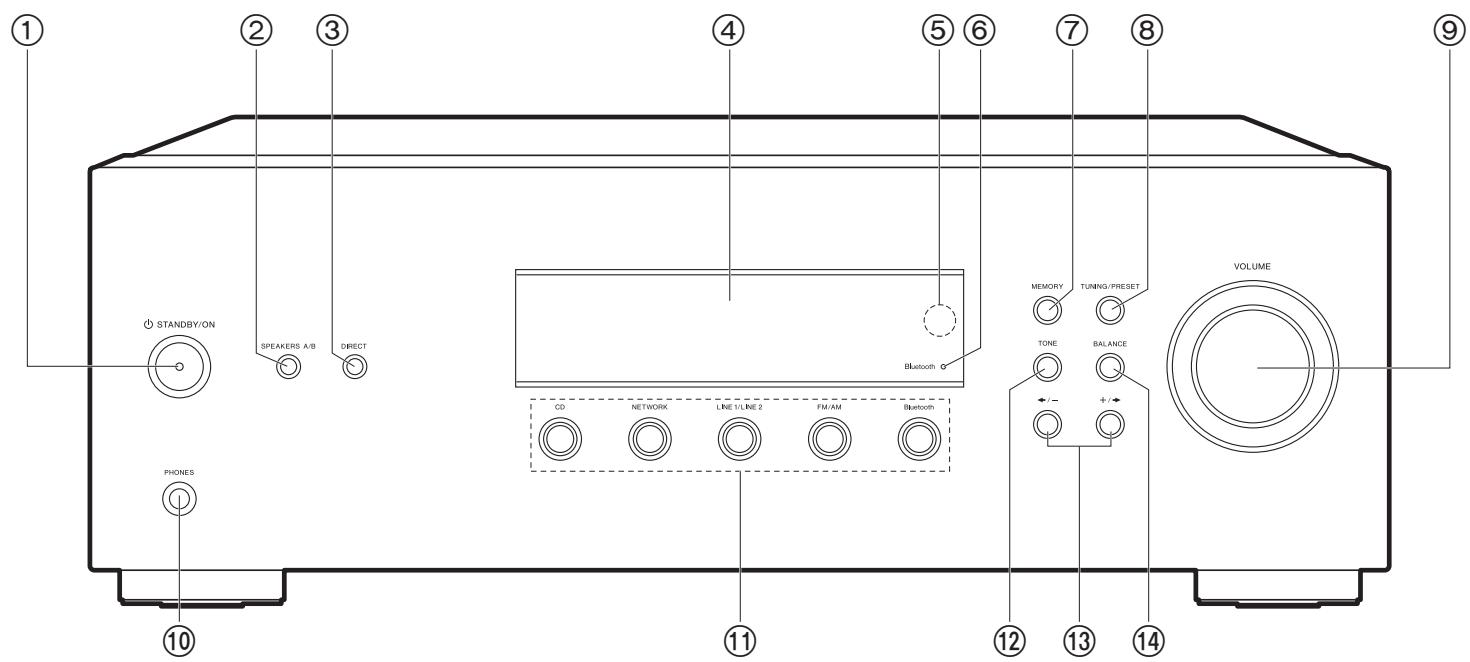

 Panneau frontal 1. Touche Í STANDBY/ON 2. Touche SPEAKERS A/B : Choisir les bornes pour reproduire le son entre SPEAKERS A/ B. 3. Touche DIRECT : Passe au mode DIRECT qui reproduit un son pur tel qu'il a été créé. 4. Afficheur (P5) 5. Capteur de la télécommande : Reçoit les signaux de la télécommande. 0 La portée du signal de la télécommande est d'environ 16y/5 m, à un angle de 20° de l'axe perpendiculaire et à un angle de 30° de chaque côté. 6. Témoin Bluetooth : S'allume lorsque l'appareil est connecté par BLUETOOTH. Il clignotera pendant l'appairage ou si la connexion est défectueuse. 7. Touche MEMORY : Permet de mémoriser les stations de radio AM/FM (P15). 8. Touche TUNING/PRESET : Basculez entre le mode TUNING, où vous sélectionnez une

fréquence pour syntoniser sur une station, et le mode PRESET, où vous sélectionnez une station préréglée. 9. VOLUME 10.Prise PHONES : Permet de raccorder un casque stéréo avec une fiche standard (Ø1/4z/ 6,3 mm de diamètre). 11. Touches sélecteur d'entrée : Change l'entrée à lire. 12.Touche TONE : Passe au mode TONE qui active les BASS et les TREBLE. Après avoir basculé sur le mode TONE, appuyez une nouvelle fois pour afficher les réglages pour "Bass", "Treble", et "P.BASS" à chaque pression. 13.Touches : Utilisées pour syntoniser sur les stations de radio AM/FM, sélectionner les numéros prédéfinis et régler la qualité du son. 14.Touche BALANCE : Règle l'équilibre de la sortie des sons provenant des enceintes gauche et droite (P17).

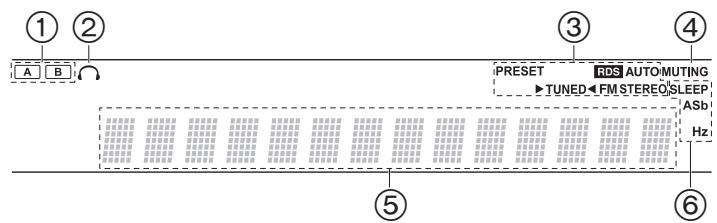

Afficheur 1. Le système d’enceinte actuellement sélectionné s’allume. 2. S'allume lorsque le casque audio est connecté. 3. S'allume sous les conditions suivantes. PRESET : le mode PRESET a été sélectionné avec la touche TUNING/PRESET de l'appareil principal. RDS (Modèles européen et australien) : Reçoit une diffusion RDS. AUTO : Lorsque le mode syntonisation est automatique. 1TUNED2 : Réception de la radio AM/FM. FM STEREO : Réception en FM stéréo. 4. Clignote lorsque le mode sourdine est activé. 5. Affiche la radio et différentes autres informations. 6. S'allume sous les conditions suivantes. SLEEP: Le minuteur de veille a été défini. ASb : Auto Standby a été défini. Hz : peut s'allumer lorsque "Tuner Setting" dans le menu Setup est en cours de réglage.

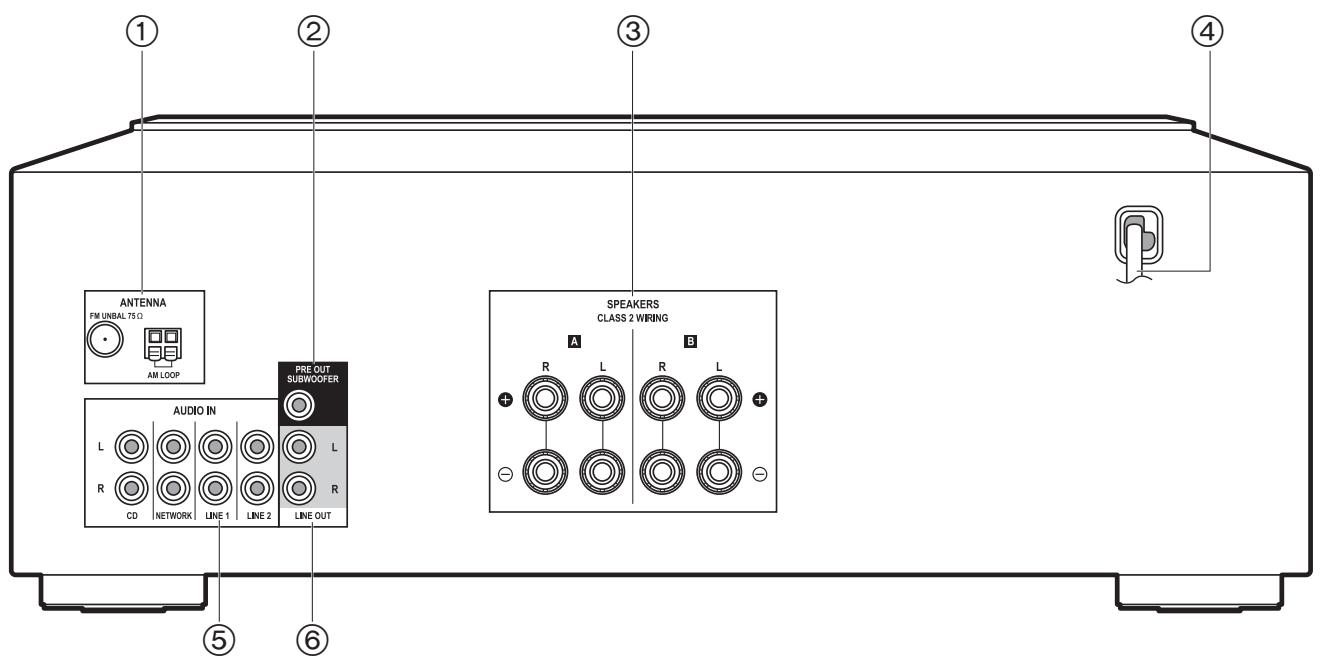

Panneau arrière 1. Bornes FM UMBAL 75Ω/AM LOOP ANTENNA : Branchez l'antenne d'intérieur FM fournie et l'antenne d'intérieur AM. 2. Prise PRE OUT SUBWOOFER : Permet de raccorder un caisson de basse sous tension avec un câble pour caisson de basse. 3. Prises SPEAKERS : Permet de raccorder les enceintes avec des câbles d'enceinte. Vous pouvez raccorder une paire d'enceintes gauche et droite à chacune des bornes A/B. 4. Cordon d’alimentation 5. Prises AUDIO IN : Permet l'entrée des signaux audio provenant d'un autre périphérique externe à l'aide d'un câble audio analogique. 6. Prises LINE OUT : Permet de raccorder un périphérique d'enregistrement, comme un enregistreur de cassettes. Raccordez un périphérique d'enregistrement aux prises AUDIO IN à l'aide d'un câble audio analogique.

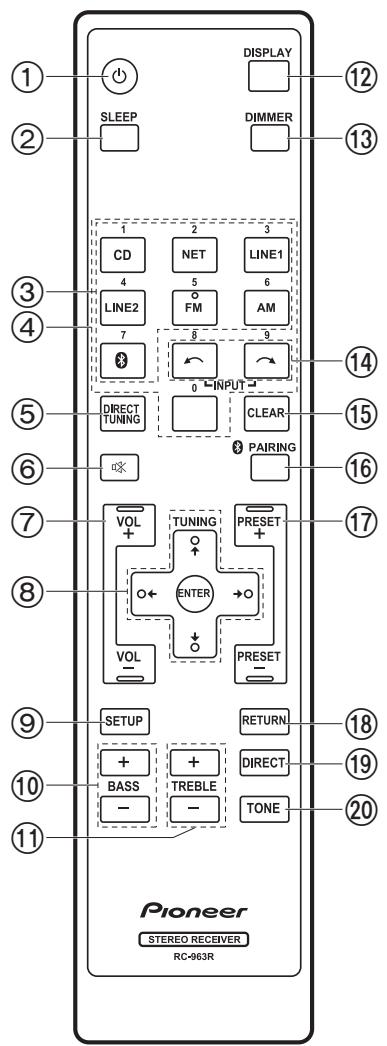

Touche Í STANDBY/ON Touche SLEEP : Permet de régler la minuterie de veille (P20). Boutons INPUT SELECTOR : Change l'entrée à lire. Touches numérotées Touche DIRECT TUNING : Utilisez pour sélectionner le numéro d'une station de radio préréglée ou pour saisir directement la fréquence de la station. 6. Touche : Mise temporaire de l'audio en sourdine. Appuyer une nouvelle fois pour annuler la mise en sourdine. 7. Touches VOLUME 8. Touches du curseur (Haut / Bas / Gauche / Droite), ENTER : Permet de sélectionner l'élément à l'aide des touches du curseur et d'appuyer sur ENTER pour valider. 9. Touche SETUP : Vous pouvez afficher les éléments de réglage avancés sur l'écran pour vous offrir une expérience encore meilleure (P18). 10.Boutons BASS : Améliorez ou modérez la gamme des graves (P17). 11. Boutons TREBLE : Améliorez ou modérez la gamme des aigus (P17). 12.Touche DISPLAY : Modifie l'information affichée. 13.Touche DIMMER : Permet de régler la luminosité de l'afficheur sur trois niveaux. Il ne peut pas être complètement éteint. 14.Touches : Sélectionnez l'entrée à lire. L'entrée change CD NETWORK LINE 1 LINE 2 FM AM BLUETOOTH chaque fois que vous appuyez sur la touche . 15.Touche CLEAR : Permet de supprimer tous les caractères que vous avez saisis comme texte. 16.Touche PAIRING : Permet de connecter à un autre périphérique compatible avec la technologie sans fil BLUETOOTH (P12). 17.Boutons PRESET : Utilisées pour sélectionner les stations de radio AM/FM (P15). 18.Touche RETURN : Permet à l’affichage de revenir à son état précédent durant le réglage. 19.Touche DIRECT : Passe au mode DIRECT qui reproduit un son pur tel qu'il a été créé (P17). 20.Touche TONE : Passe au mode TONE qui active les BASS et les TREBLE (P17).

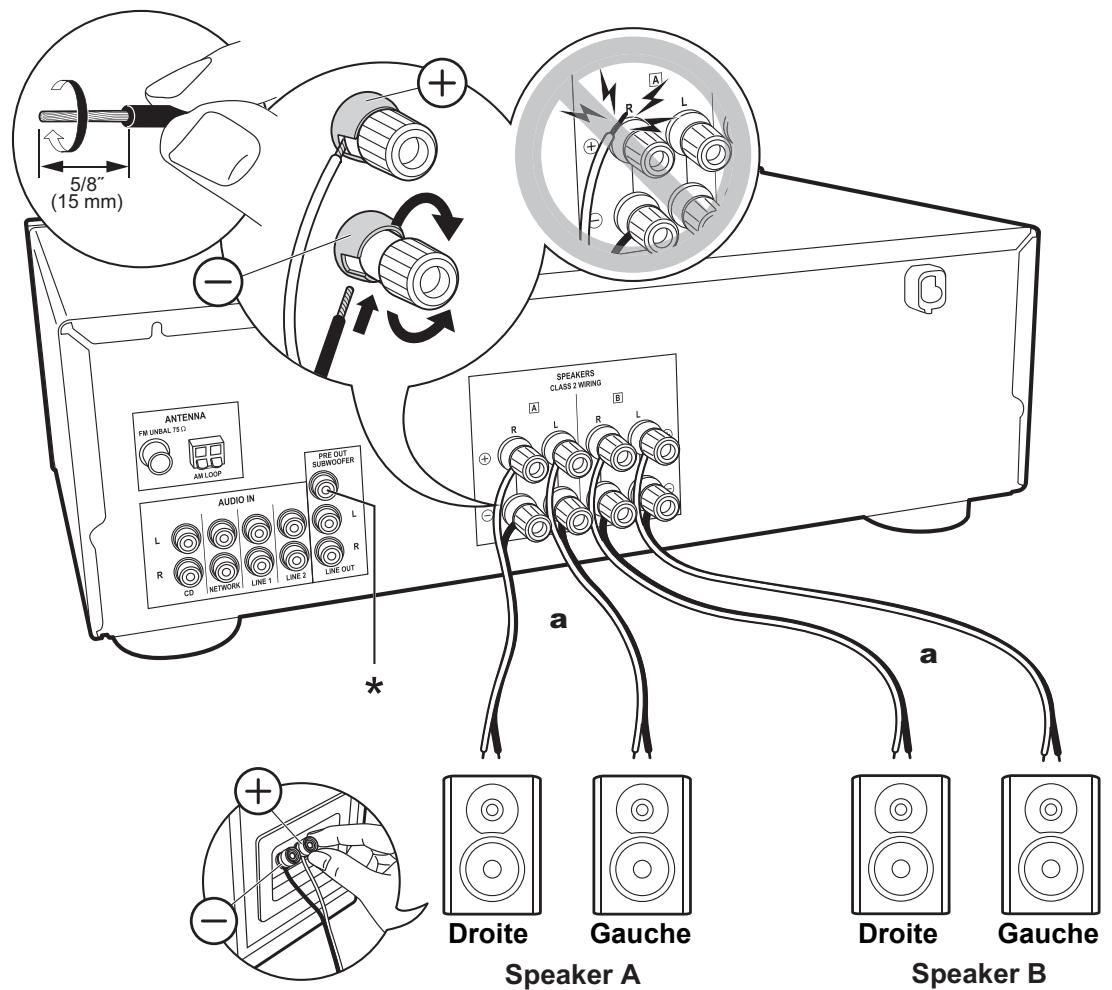

Étape 1 : Raccorder les enceintes Installation

Vous pouvez connecter comme système d'enceintes deux systèmes, l'Enceinte A et l'Enceinte B. Pour raccorder uniquement un seul ensemble, raccordez les bornes SPEAKERS A. Avec un seul ensemble, utilisez les enceintes ayant une valeur d'impédance comprise entre 4 ≠ et 16 ≠. Notez que pour raccorder les deux bornes des SPEAKERS A et B, il faut utiliser des enceintes ayant 8 ≠ à 16 ≠ d'impédance. Raccordez les câbles d'enceinte de manière à ce que les fils ne ressortent pas des prises de l'enceinte. Si les fils dénudés des enceintes entrent en contact avec le panneau arrière ou si les fils + et – se touchent, le circuit de protection sera activé. Setup 0 Lorsque raccordé comme un système d'enceinte B, vous pouvez reproduire le même son que le système d'enceinte A en basculant entre A/B/ A+B. Appuyez sur la touche SPEAKER A/B de l'appareil principal pour basculer. La sélection change à chaque pression dans l'ordre suivant : SPEAKER A, SPEAKER B, SPEAKER A+B, Off. 0 Si l'une des enceintes raccordées possède une impédance située entre 4 ≠ et moins de 6 ≠, ou si un système d'enceinte B doit être utilisé, appuyez sur la touche SETUP (P7) de la télécommande, et réglez "SP Impedance" sur "4 ohm". (*)Vous pouvez également raccorder un caisson de basse sous tension à la prise PRE OUT SUBWOOFER pour amplifier la lecture des graves. Utilisez un câble de caisson de basse pour le raccordement.

Droite Gauche Speaker A a Câble d'enceinte

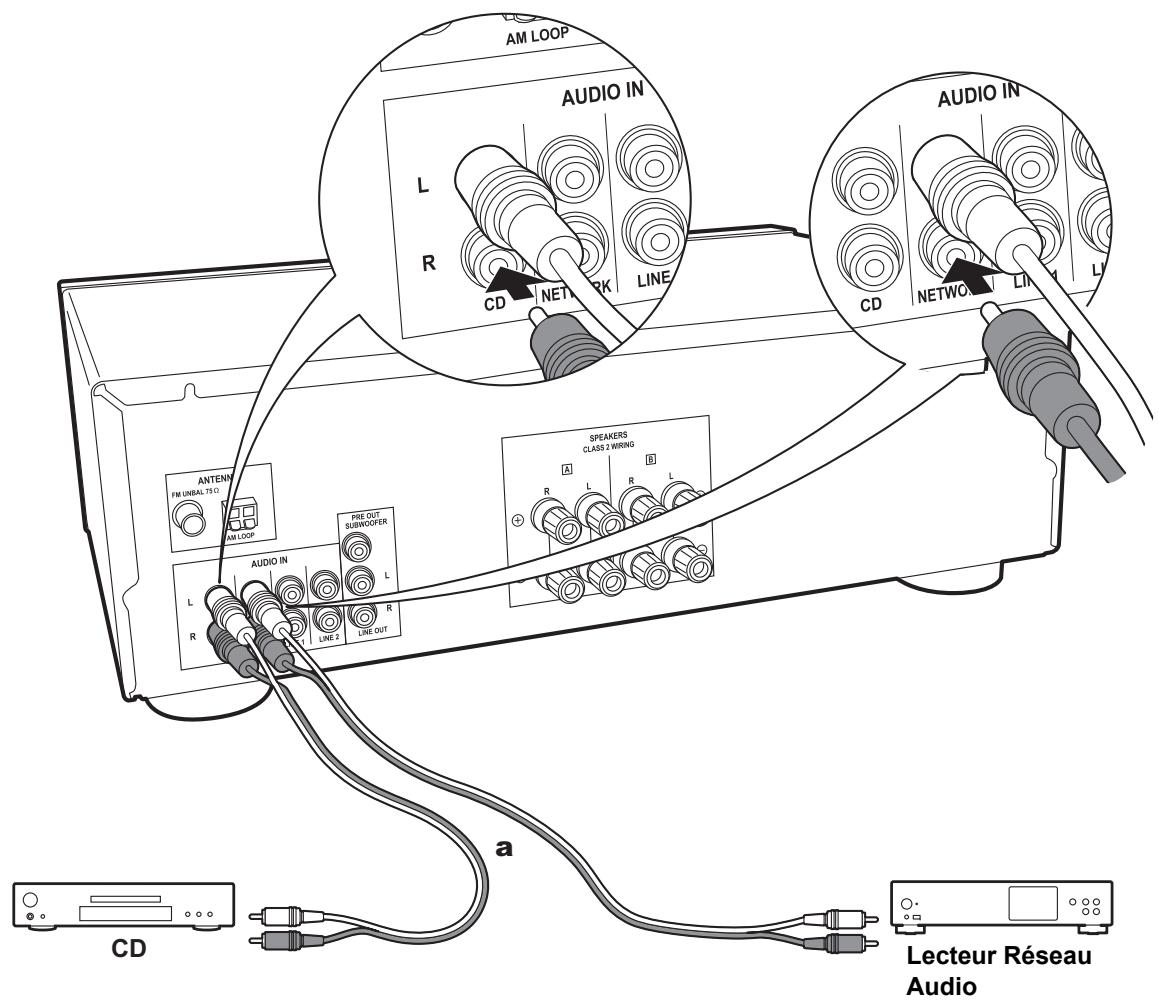

Étape 2 : Raccorder un autre périphérique externe Connexion AUDIO IN Raccordez un autre périphérique externe à l'aide d'un câble audio analogique.

CD Lecteur Réseau Audio

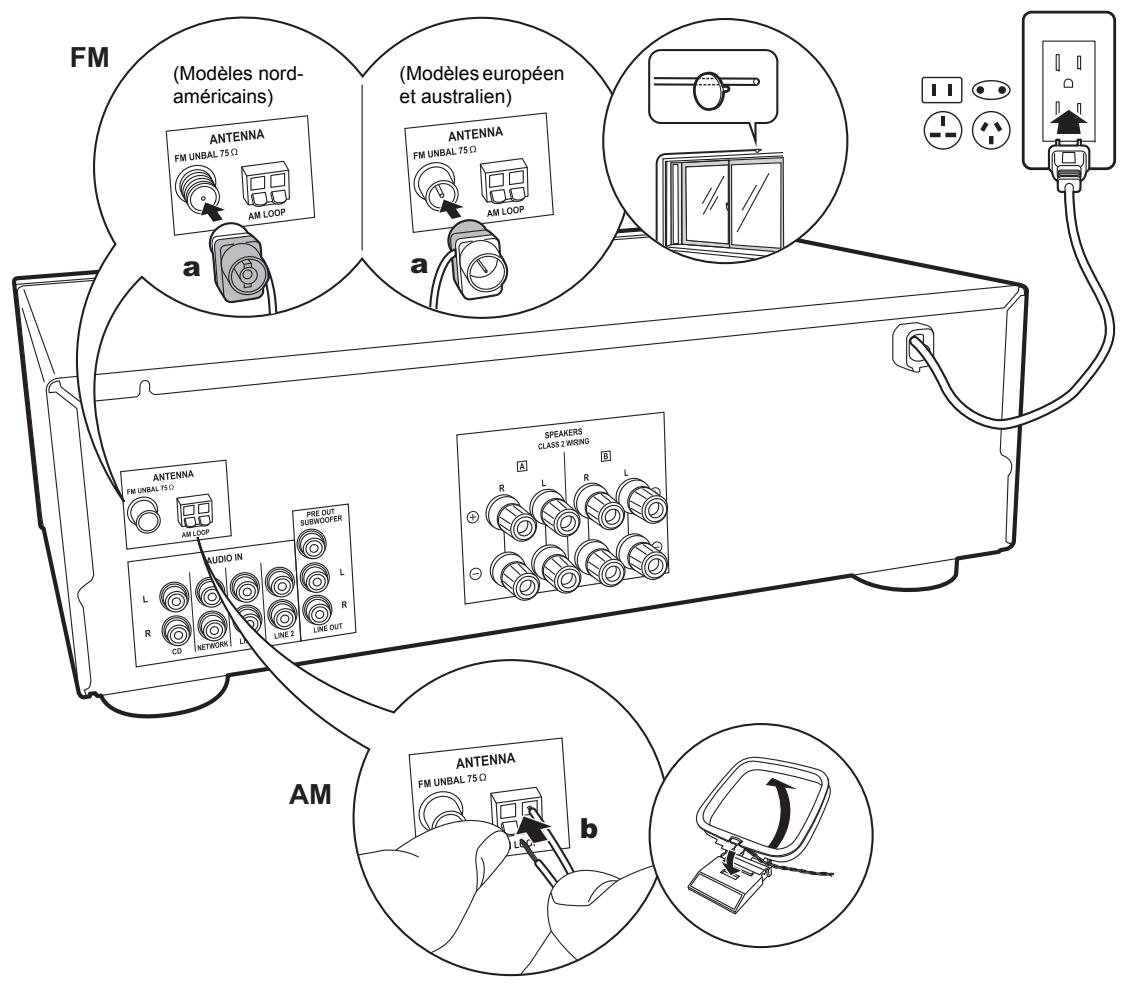

Étape 3 : Raccordement des autres câbles Raccordement de l'antenne

(Modèles nordaméricains)

Déplacez l'antenne tout en écoutant la radio pour trouver la meilleure position de réception.

(Modèles européen et australien)

Branchement du cordon d'alimentation Le cordon d'alimentation doit être connecté uniquement lorsque toutes les autres connexions sont effectuées.

a Antenne d'intérieur FM, b Antenne d'intérieur AM

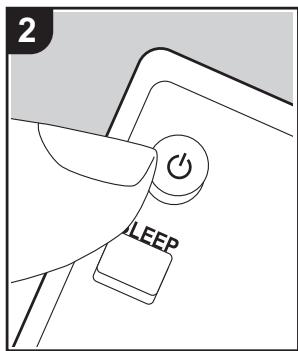

Lecture du son provenant d'un périphérique externe Lecture

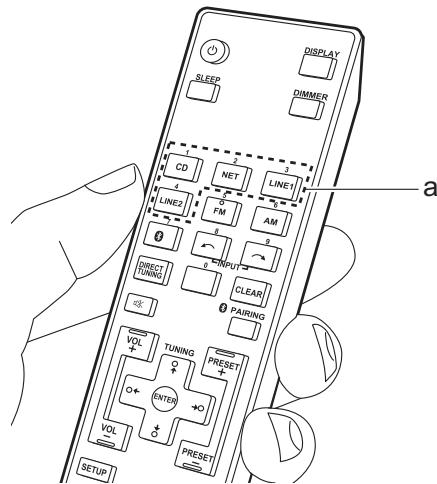

Commandes de base Vous pouvez écouter le son provenant des autres périphériques externes tels que des lecteurs CD avec cet appareil. Effectuez la procédure suivante lorsque l'appareil est en marche. 1. Appuyez sur la touche du sélecteur d'entrée (a) de la télécommande portant le même nom que la prise à laquelle vous avez raccordé le lecteur pour changer l'entrée. Par exemple, appuyez sur la touche CD pour lire le lecteur raccordé à la prise CD. Appuyez sur NET pour écouter le son du Lecteur réseau audio. 2. Démarrez la lecture sur le lecteur raccordé.

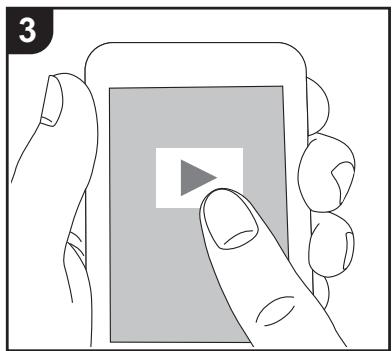

Pioneer SX-10AE Vous pouvez lire à distance la musique d'un smartphone ou d'un autre périphérique compatible avec la technologie sans fil BLUETOOTH. Effectuez la procédure suivante lorsque l'appareil est en marche.

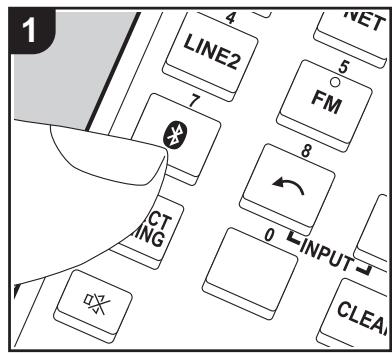

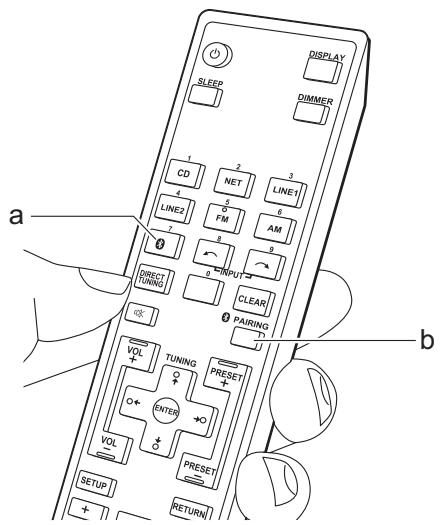

Jumelage 1. Lorsque vous appuyez sur (a), "Now Pairing..." apparait sur l'afficheur de cet appareil et le mode appairage s'active.

compatible avec la technologie sans fil BLUETOOTH, appuyez sur PAIRING (b), puis effectuez l'étape 2. Cet appareil peut mémoriser les données de huit périphériques appairés. 0 La zone de couverture est d'environ 32y/10 m. Notez que la connexion n'est pas toujours garantie avec tous les périphériques compatibles avec la technologie sans fil BLUETOOTH.

produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible avec la technologie sans fil BLUETOOTH.

Écouter Now Pairing . . .

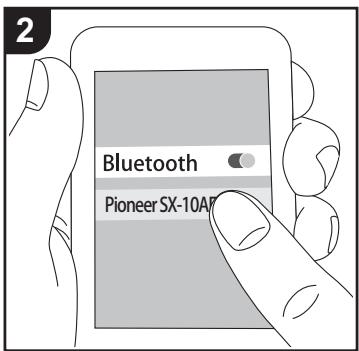

2. Activez (mettez en marche) la fonction BLUETOOTH du périphérique compatible avec la technologie sans fil BLUETOOTH, puis sélectionnez cet appareil parmi les périphériques affichés. Si un mot de passe est requis, entrez "0000". 0 Cet appareil s'affiche sous le nom "Pioneer SX-10AE". 0 Pour connecter un autre périphérique

1. Effectuez la procédure de connexion sur le périphérique compatible avec la technologie sans fil BLUETOOTH. L'entrée de cet appareil passe automatiquement sur "BLUETOOTH". 2. Lisez les fichiers musicaux. Augmentez le volume du périphérique compatible avec la technologie sans fil BLUETOOTH jusqu'à un niveau correct. 0 À cause des caractéristiques de la technologie sans fil BLUETOOTH, le son

3. Tout en appuyant sur les touches haut/ bas du curseur (c) de la télécommande, sélectionnez la station de radio désirée. 0 La fréquence change de 1 pas chaque fois que vous appuyez sur les touches Haut/ Bas. La fréquence change en continu si le bouton est maintenu enfoncé, et s'arrête lorsque le bouton est relâché.

Syntonisation des stations par fréquence

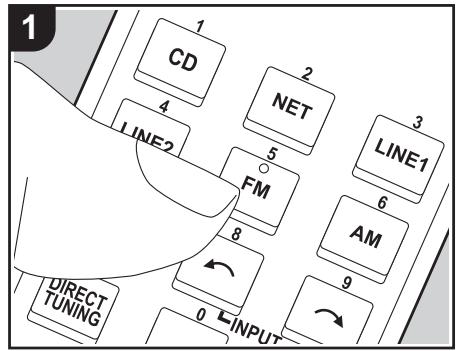

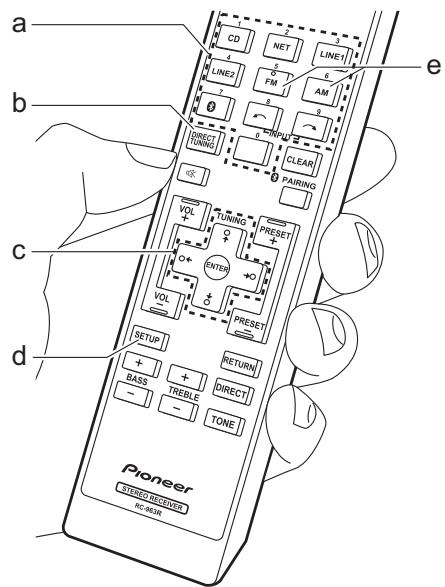

Vous pouvez réceptionner des stations de radio AM/FM sur cet appareil grâce au tuner intégré. Effectuez la procédure suivante lorsque l'appareil est en marche.

∫ Réglage d'une station de radio Syntonisation automatique Par défaut, cet appareil est réglé sur le mode de réglage automatique. Si le signal provenant d'une station est faible effectuez la procédure de "Syntonisation manuelle" dans la section suivante. Notez que si vous effectuez la syntonisation manuelle, la réception des émissions FM sera monophonique plutôt que stéréo, quelle que soit la sensibilité de la réception. 1. Appuyez sur les touches AM ou FM (e) de la télécommande. 2. Lorsque vous appuyez sur les touches haut/bas du curseur (c) de la télécommande, la syntonisation automatique démarre et la recherche

s'arrête lorsqu'une station est trouvée. Lorsqu'une station de radio est syntonisée, le témoin "1TUNED2" s'allume sur l'afficheur. Lorsqu'une station de radio FM stéréo est syntonisée, le témoin "FM STEREO" s'allume.

Syntonisation manuelle Si vous effectuez la syntonisation manuelle, la réception des émissions FM sera monophonique plutôt que stéréo, quelle que soit la sensibilité de la réception. 1. Appuyez sur les touches AM ou FM (e) de la télécommande. 2. Après avoir appuyé sur SETUP (d) sur la télécommande, utilisez les touches haut/ bas du curseur (c) pour sélectionner "Mono" en "Tuner Setting" - "Tuning Mode", puis appuyez sur ENTER pour régler. Mode : Mono

Cela vous permet de saisir directement la fréquence de la station de radio que vous souhaitez écouter. 1. Appuyez sur les touches AM ou FM (e) de la télécommande. 2. Appuyez deux fois sur DIRECT TUNING (b) de la télécommande. 3. À l'aide des touches numériques (a) de la télécommande, saisissez la fréquence de la station de radio dans les 8 secondes. 0 Pour saisir 87,5 (FM), par exemple, appuyez sur 8, 7, 5, ou 8, 7, 5, 0. Si vous saisissez un mauvais numéro, appuyez de nouveau deux fois sur DIRECT TUNING et réessayez.

Réglage du pas de fréquence AM (Modèles européen et australien) : Appuyez sur la touche SETUP de la télécommande, puis utilisez les touches du curseur et ENTER de la télécommande pour sélectionner "Tuner Setting" – "AM Freq Step" et sélectionnez le pas de fréquence de votre région. Notez que lorsque ce paramètre est modifié, toutes les radios préréglées sont supprimées.

> Lecture Configuration | Autres

∫ Utilisation du RDS (Modèles européen et australien) RDS est l’acronyme de Radio Data System, un système de transmission de données par signaux radio FM. Dans les régions qui utilisent le RDS, le nom de la station radio s'affiche lorsque vous syntonisez les informations du programme de diffusion d'une station radio. De plus, lorsque vous appuyez sur la touche DISPLAY de la télécommande dans cet état, vous pouvez utiliser les fonctions suivantes.

Affichage de texte d'information (Radio Text) 1. Pendant que le nom de la station apparait sur l'afficheur, appuyez une fois sur la touche DISPLAY de la télécommande. Les informations texte diffusées par la station (texte radio) apparaissent en défilant sur l'afficheur. "No Text" s'affiche lorsqu'aucune information de texte n'est disponible.

Recherche des stations par type de programme 1. Pendant que le nom de la station apparait sur l'afficheur, appuyez deux fois sur la touche DISPLAY de la télécommande. 2. Appuyez sur les curseurs gauche/droite de la télécommande pour sélectionner le type de programme que vous désirez trouver, puis appuyez sur ENTER pour lancer la recherche.

0 Les types de programme affichés sont les suivants : News (Reportages d'actualité) / Affairs (Questions d'actualité) / Info (Informations) / Sport / Educate (Enseignement) / Drama / Culture / Science (Sciences et Technologie) / Varied / Pop M (Musique Pop) / Rock M (Musique Rock) / Easy M (Station de musique grand public) / Light M (Classique pour amateur) / Classics (Classique pour connaisseur) / Other M (Autre musique) / Weather / Finance / Children (Programmes pour enfants) / Social (Affaires sociales) / Religion / Phone In / Travel / Leisure / Jazz (Musique jazz) / Country (Musique country) / Nation M (Variétés nationales) / Oldies (Anciens tubes) / Folk M (Musique folk) / Document (Documentaire) 0 De plus, il y a trois autres types de programmes, Alarm, Test (Test d'alarme), et None. Alarm et Test (Test d'alarme) sont utilisés pour les annonces d'urgence. None s'affiche lorsqu'un type de programme est introuvable. 0 Les informations affichées peuvent parfois ne pas correspondre au contenu diffusé par la station. 3. Lorsqu'une station est trouvée, le nom de la station clignote sur l'afficheur. Appuyez sur ENTER pendant le clignotement pour lancer la réception de la station. Si vous n'appuyez pas sur ENTER, l'appareil cherchera une autre station. 0 Si aucune station n'est trouvée, le message "Not Found" s'affiche.

0 Des caractères inhabituels peuvent s'afficher lorsque l'appareil reçoit des caractères non pris en charge. Cependant, cela ne constitue pas un dysfonctionnement. De plus, si le signal provenant d'une station est faible, les informations peuvent ne pas s'afficher.

SN29403248_SX-10AE_Fr_1707XX.book

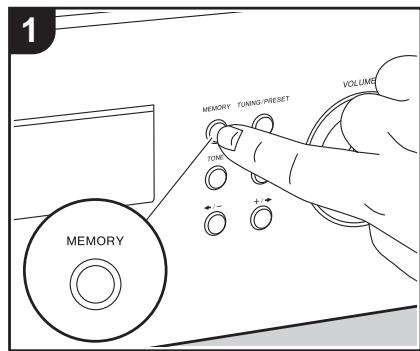

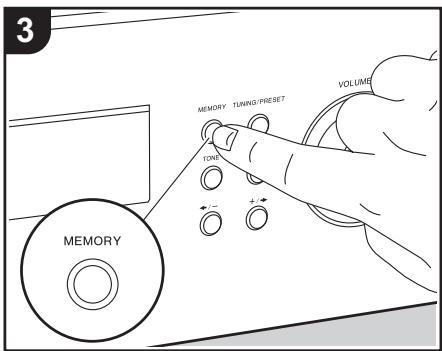

Mémorisation d'une station 1

Vous pouvez mémoriser jusqu'à 40 de vos stations de radio favorites.

Mémorisation Après être syntonisé sur la station radio que vous voulez mémoriser, effectuez la procédure suivante. 1. Appuyez sur MEMORY de l'appareil principal de manière à ce que le numéro de préréglage clignote sur l'écran. STATION 1

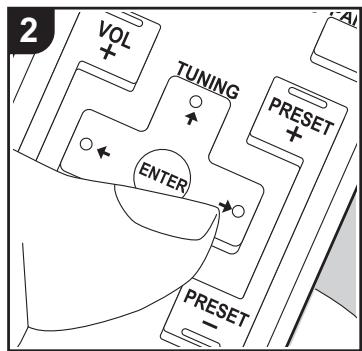

2. Pendant que le numéro de préréglage clignote (environ 8 secondes), appuyez plusieurs fois sur les touches gauche/ droite du curseur (b) de la télécommande pour sélectionner un numéro entre 1 et 40. 3. Appuyez à nouveau sur MEMORY sur l'appareil principal pour enregistrer la station. Lorsque la station est enregistrée, le numéro de préréglage s'arrête de

clignoter. Répétez cette procédure pour toutes vos stations favorites.

Sélectionner une station de radio préréglée 1. Appuyez sur AM ou FM (a) de la télécommande. 2. Appuyez sur PRESET (c) de la télécommande pour sélectionner un numéro préréglé.

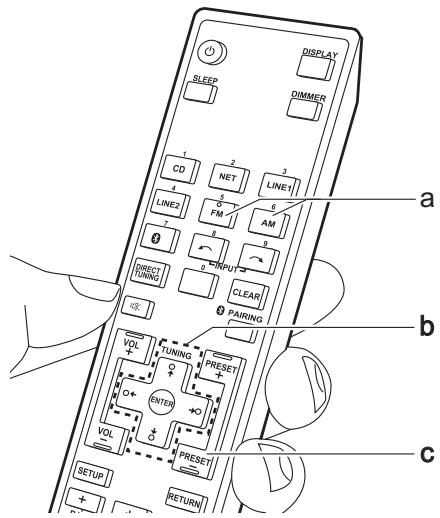

Supprimer une station de radio préréglée 1. Appuyez sur PRESET (c) de la télécommande pour sélectionner le numéro prédéfini à supprimer. 2. Appuyez sur la touche SETUP de la télécommande, puis utilisez les curseurs et ENTER pour démarrer "Tuner Setting" - "Preset Erase" et supprimer le numéro prédéfini. Lors de la suppression, le nombre sur l'écran s'éteint.

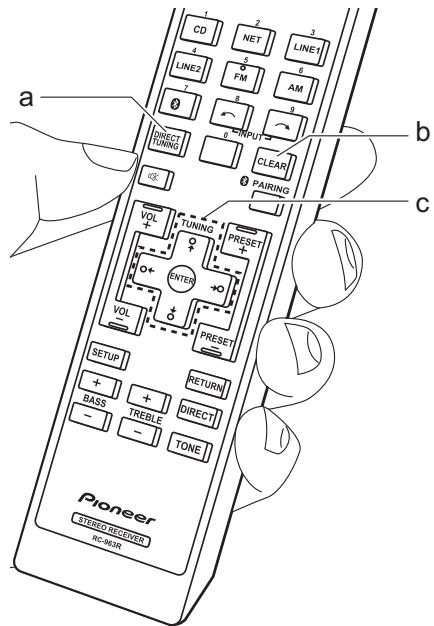

Nommer les Stations Radio préréglées Vous pouvez saisir des noms ayant jusqu'à 8 caractères pour les stations que vous avez préréglées. Utilise la procédure suivante.

1. Après avoir appuyé sur AM ou FM sur la télécommande, sélectionnez un numéro préréglé. 2. Après avoir appuyé sur SETUP sur la télécommande, utilisez les touches haut/ bas du curseur (c) pour sélectionner "Tuner Setting" - "Name Edit", puis appuyez sur ENTER pour régler. 3. Sélectionnez les caractères ou les symboles à l'aide des touches haut/bas/ gauche/droite (c). a b cd e f g h i j k l m

4. Appuyez sur ENTER (c) pour valider le caractère sélectionné. Répétez ceci pour saisir le texte. 0 Appuyez sur DIRECT TUNING (a) pour changer les caractères à saisir, par exemple pour basculer entre les minuscules et les majuscules. 0 Appuyez sur CLEAR (b) pour supprimer tous les caractères saisis. 5. Une fois la saisie terminée, sélectionnez "OK" à l'aide des touches haut/bas/ gauche/droite (c) et appuyez sur ENTER (c). Shift

BS OK Caractères pouvant être saisis á

Space : Permet de saisir une espace de la taille d'un caractère. Shift : Permet de modifier la casse des caractères affichés. (a A)  (gauche) / (droite): À sélectionner pour déplacer le curseur. BS (retour arrière) : Supprime un caractère à gauche du curseur. Permet de déplacer le curseur vers la gauche. OK : permet de confirmer le contenu saisi.

> Lecture Configuration | Autres

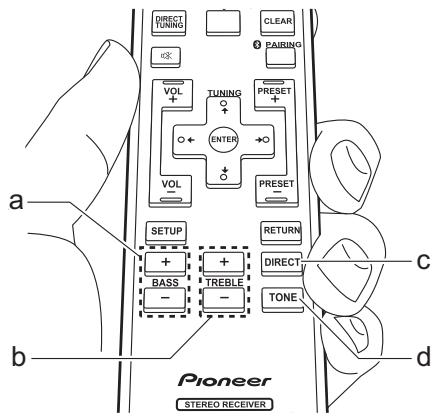

Ajustement de la qualité du son En appuyant sur la touche BASS, TREBLE, etc. de la télécommande durant la lecture, vous pouvez régler fréquemment les paramètres utilisés, comme la qualité du son. 0 Les réglages de BALANCE peuvent être uniquement effectués avec les touches de l'appareil principal.

∫ BASS (a) Améliorez ou modérez la gamme des graves des enceintes. Choisissez entre j5 et i5 par incréments de 1 dB. (valeur par défaut : 0) 0 Il ne peut pas être défini si le mode DIRECT est sélectionné.

provenant des enceintes gauche et droite. Choisissez entre Li10 et Ri10 par incréments de 1 pas. (valeur par défaut : 0)

∫ TREBLE (b) Améliorez ou modérez la gamme des aigus des enceintes. Choisissez entre j5 et i5 par incréments de 1 dB. (valeur par défaut : 0) 0 Il ne peut pas être défini si le mode DIRECT est sélectionné.

Passe au mode DIRECT qui reproduit un son pur tel qu'il a été créé en contournant les circuits de commande de la tonalité durant la lecture.

∫ TONE (d) Passe au mode TONE qui active les BASS et les TREBLE.

∫ P.BASS P.BASS est activé pour accentuer les graves. Appuyez plusieurs fois sur la touche TONE (d) pour afficher "P.BASS", puis appuyez sur les curseurs gauche/ droite pour basculer entre On et Off. (Valeur par défaut : Off)

∫ BALANCE (appareil principal uniquement) Règle l'équilibre de la sortie des sons

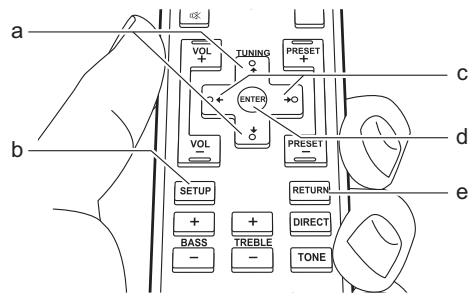

L'appareil vous permet de configurer les paramètres avancés pour qu'ils vous fournissent une expérience encore meilleure. 1. Appuyez sur la touche SETUP (b) de la télécommande. AutoStandby

2. Sélectionnez l'élément à l'aide des touches haut/bas (a) de la télécommande et appuyez sur ENTER (d) pour valider votre sélection. 3. Sélectionnez le sous-menu à l'aide des touches Haut/Bas (a) de la télécommande. 4. Sélectionnez la valeur du paramètre à l'aide des touches Gauche/Droite (c) de la télécommande et appuyez sur ENTER (d) pour valider votre sélection. 0 Pour revenir sur l’affichage précédent, appuyez sur RETURN (e). 5. Pour quitter les réglages, appuyez sur SETUP (b).

AutoStandby Ce réglage met automatiquement l'appareil en veille après 20 minutes d'inactivité sans aucune entrée audio. "On" : L'appareil passera automatiquement en mode veille. "ASb" apparaît sur l'afficheur. "Off" : L'appareil ne passe pas automatiquement en mode veille. 0 "AutoStandby" apparait sur l'afficheur 30 secondes avant que la mise en veille automatique s'active. 0 Les valeurs par défaut varient selon les régions.

SP Impedance Réglez l'impédance (≠) des enceintes connectées. "4 ohm" : Si le niveau d'impédance de l'une des enceintes raccordées se situe entre 4 ≠ et moins de 6 ≠, ou si les systèmes d'enceintes sont raccordées aux deux bornes SPEAKERS A/B "6 ohm (valeur par défaut)" : Lorsque toutes les enceintes raccordées ont une impédance de 6 ≠ ou plus 0 Notez que pour raccorder les deux bornes des SPEAKERS A et B, il faut utiliser des enceintes ayant 8 ≠ à 16 ≠ d'impédance. 0 Pour l'impédance, vérifiez les indications à l'arrière des enceintes ou leur mode d'emploi.

Sélectionnez un pas de fréquence selon votre zone de résidence. Sélectionnez "9 kHz (valeur par défaut)" ou "10 kHz". 0 Lorsque ce réglage est changé, tous les préréglages de radio sont supprimés.

Permute entre la syntonisation automatique et la syntonisation manuelle d'une station AM/FM. "Auto (valeur par défaut)" : Syntonisation automatique. "Mono": Syntonisation manuelle.

Le paramètre ne peut pas être sélectionné si une entrée autre que "AM" ou "FM" est sélectionnée. Preset Write

Vous pouvez mémoriser jusqu'à 40 de vos stations de radio favorites. Pendant que le numéro de préréglage clignote (environ 8 secondes), appuyez plusieurs fois sur les touches gauche/droite du curseur de la télécommande pour sélectionner un numéro entre 1 et 40.

Supprimer un numéro prédéfini enregistré. 0 Ce réglage n'est pas disponible si vous n'avez pas sélectionné un numéro prédéfini.

AM Freq Step (Modèles européen et australien)

Saisissez des noms simples pour les stations que vous avez préréglées. Le nom défini s’affiche sur l’affichage de l’unité principale. Pour donner un nom à une station de radio préréglée, appuyez sur les touches AM ou FM de la télécommande et sélectionnez le numéro de présélection. Pour plus de détails sur la saisie de texte, voir "Nommer les Stations Radio préréglées" (P16). 0 Ce réglage n'est pas disponible si vous n'avez pas sélectionné un numéro prédéfini.

Choisissez si vous voulez ou non utiliser la fonction BLUETOOTH. "On (valeur par défaut)" : Permet d'effectuer une connexion avec un périphérique compatible avec la technologie sans fil BLUETOOTH à l'aide de la fonction BLUETOOTH. Sélectionnez également "On" lorsque vous effectuez différents réglages BLUETOOTH. "Off" : Lorsque la fonction BLUETOOTH ne doit pas être utilisée

L’entrée de l’appareil passe automatiquement sur "BLUETOOTH" lorsque la connexion est effectuée depuis un périphérique compatible avec la technologie sans fil BLUETOOTH vers l’appareil. "On (valeur par défaut)" : L'entrée devient automatiquement "BLUETOOTH" lorsqu’un périphérique compatible avec la technologie sans fil BLUETOOTH est connecté. "Off": La fonction est désactivée. 0 Si l’entrée ne bascule pas automatiquement, réglez sur "Off" et modifiez manuellement l'entrée.

Cette fonction se reconnecte automatiquement au dernier périphérique compatible avec la technologie sans fil BLUETOOTH connecté lorsque vous commutez l'entrée sur "BLUETOOTH". "On (valeur par défaut)" : Lorsque cette fonction doit être utilisée "Off" : Lorsque cette fonction ne doit pas être utilisée 0 Ceci pourrait ne pas marcher avec certains périphériques compatibles avec la technologie sans fil BLUETOOTH.

Vous pouvez réinitialiser les informations d'appairage sauvegardées sur cet appareil. Appuyer sur ENTER lorsque "Clear" est affiché réinitialise les informations d'appairage mémorisées dans cet appareil. 0 Cette fonction n'initialise pas les informations d'appairage sur le périphérique compatible avec la technologie sans fil BLUETOOTH. En effectuant de nouveau l'appairage de l'appareil avec le périphérique, assurez-vous d'effacer au préalable les informations d'appairage présentes sur le périphérique compatible avec la technologie sans fil BLUETOOTH. Pour plus d'informations sur la manière d'effacer les informations d'appairage, reportez-vous au mode d'emploi du périphérique compatible avec la technologie sans fil BLUETOOTH.

Affiche le nom du périphérique compatible avec la technologie sans fil BLUETOOTH connecté à l’appareil. 0 Le nom n'est pas affiché lorsque "Stat" est "Ready" ou "Pairing".

Affiche l'état du périphérique compatible avec la technologie sans fil BLUETOOTH connecté à l’appareil. "Ready": Non appairé "Pairing" : Appairage "Connected": Connectée avec succès

Sleep Timer Vous pouvez mettre automatiquement l'appareil en veille lorsque le temps spécifié s'est écoulé.

1. Appuyez sur la touche SLEEP de la télécommande pour faire apparaitre l'heure à régler sur l'afficheur. Sleep 90

0 Appuyez plusieurs fois sur la touche SLEEP de la télécommande pour faire passer le réglage des intervalles de 10 minutes de "90", "80", "70", à "OFF". 0 Après avoir appuyé sur la touche SLEEP de la télécommande, vous pouvez faire passer le réglage des intervalles d'une minute en appuyant plusieurs fois sur les touches Haut/ bas de la télécommande. 0 Pour voir la durée restante avant la mise en veille, appuyez sur la touche SLEEP de la télécommande. Lorsque le temps restant est affiché, vous pouvez réduire le temps défini par intervalles de 10 minutes en appuyant sur la touche SLEEP de la télécommande.

SN29403248_SX-10AE_Fr_1707XX.book

Avant de démarrer la procédure Les problèmes peuvent être résolus simplement en allumant et en coupant l'alimentation, ou en débranchant/ rebranchant le cordon d'alimentation, ce qui est plus facile que de travailler sur la connexion, la procédure de paramétrage et de fonctionnement. Essayez d'effectuer les mesures les plus simples à la fois sur l'appareil et sur le périphérique connecté. Si consulter "Dépannage" ne résout pas le problème, réinitialiser l'appareil dans l'état dans lequel il était au moment de l'achat peut le résoudre. Veuillez noter que vos réglages seront également initialisés lorsque vous réinitialiserez l'appareil ; nous vous recommandons par conséquent de noter vos réglages avant de commencer la procédure suivante. 0 Cet appareil contient un microprocesseur pour le traitement du signal et les fonctions de commande. Dans de très rares cas, de sérieuses interférences, des parasites provenant d’une source externe ou de l'électricité statique risquent d'entraîner un blocage. Dans le cas peu probable où cela se produise, débranchez le cordon d’alimentation de la prise murale, attendez au moins 5 secondes, puis rebranchez-le. 0 Nous ne sommes pas responsables des réparations des dommages (tels que les frais de location de CD) dus aux enregistrements ratés causés par le dysfonctionnement de l'appareil. Avant d'enregistrer des données importantes, assurez-vous que ces données seront enregistrées correctement.

Si le fonctionnement devient instable Essayez en débranchant le cordon d'alimentation de cet appareil et des périphériques connectés, puis en les rebranchant. Réinitialisation de l'appareil (ceci réinitialise les paramètres de cet appareil sur leur valeur par défaut) Si débrancher l'alimentation ne résout pas le problème, réinitialiser l'appareil dans l'état dans lequel il était au

moment de l'achat peut le résoudre. Vos réglages seront également initialisés lorsque vous réinitialiserez, donc veuillez noter vos réglages avant de commencer à faire cela. 1. Tout en appuyant sur la touche SPEAKERS A/B de l'appareil principal, appuyez sur la touche Í STANDBY/ ON. 2. L'appareil se met en veille et les réglages sont réinitialisés.

∫ Alimentation Impossible d'allumer cet appareil 0 Assurez-vous que le cordon d'alimentation est correctement branché dans la prise murale. 0 Débranchez le cordon d'alimentation de la prise murale, attendez 5 secondes ou plus, puis rebranchez-le une nouvelle fois. L'appareil s'éteint de manière inattendue 0 L'appareil passe automatiquement en mode veille lorsque le paramètre "AutoStandby" dans les fonctions du menu Setup. 0 Un câble d'enceinte peut avoir court-circuité et la fonction de circuit de protection peut avoir été activée. Assurez-vous que les fils dénudés des enceintes ne sont pas en contact entre eux ou avec le panneau arrière de l'appareil, puis mettez de nouveau l'appareil en marche. Si "NG" s'affiche, débranchez immédiatement le cordon d'alimentation de la prise électrique et contactez votre revendeur. 0 La fonction de circuit de protection peut avoir été activée parce que la température de l'appareil s'est élevée de façon anormale. Si cela arrive, alors l'appareil restera hors tension après que vous ayez mis en marche l'appareil. Assurez-vous que l'appareil a suffisamment d'espace d'aération autour de lui, attendez que l'appareil refroidisse suffisamment, puis essayez de le remettre en marche.

ATTENTION : Si de la fumée, une odeur ou un bruit anormal est produit par l’appareil, débranchez immédiatement le cordon d’alimentation de la prise murale et contactez votre revendeur ou le service client.

∫ Audio 0 Vérifiez que le raccordement entre la sortie du périphérique et l'entrée sur cet appareil est bon. 0 Assurez-vous qu'aucun des câbles de connexion ne soit plié, tordu ou endommagé. 0 Si le témoin MUTING clignote sur l'afficheur, appuyez sur la touche de la télécommande pour annuler la mise en sourdine. 0 Lorsqu'un casque est branché à la prise PHONES, aucun son n'est émis par les enceintes. Aucun son n'est restitué par un autre périphérique externe. 0 Passez le sélecteur d'entrée de cet appareil sur la position de la prise à laquelle l'autre périphérique externe est raccordé. Aucun son n'est restitué par une enceinte 0 Assurez-vous que la polarité des câbles des enceintes (+/–) est correcte, et qu'aucun fil dénudé n'est en contact avec la partie métallique des bornes d'enceintes. 0 Assurez-vous que les câbles des enceintes ne créent pas un court-circuit. 0 Assurez-vous que les enceintes sont correctement raccordées (P8). Des bruits peuvent être entendus 0 Grouper à l'aide de colliers de serrage les câbles audio analogique, le cordon d'alimentation, les câbles d'enceinte, etc. peut dégrader la performance audio. Ne regroupez pas les câbles ensemble. 0 Un câble audio peut capter des interférences. Essayez de repositionner vos câbles.

> Lecture Configuration | Autres

∫ Émission AM/FM La réception radio est mauvaise ou bien il y a beaucoup de parasites 0 Vérifiez à nouveau la connexion de l'antenne. 0 Éloignez l’antenne des câbles d’enceinte et du cordon d’alimentation. 0 Déplacez l’appareil à l'écart de votre téléviseur ou votre PC. 0 Le passage de véhicules et d'avions peut provoquer des interférences. 0 Les murs en béton affaiblissent les signaux radio. 0 Écoutez la station en mono. 0 Lors de l'écoute d'une station AM, l'utilisation de la télécommande peut causer des parasites. 0 La réception FM peut devenir plus claire si vous vous servez de la prise de l'antenne murale utilisée pour le téléviseur.

∫ La fonctionnalité BLUETOOTH 0 Essayez de brancher/débrancher la prise électrique de l'appareil et essayez de mettre sous/hors tension le périphérique compatible avec la technologie sans fil BLUETOOTH. Le redémarrage du périphérique compatible avec la technologie sans fil BLUETOOTH peut être efficace. 0 Les dispositifs compatibles avec la technologie sans fil BLUETOOTH doivent prendre en charge le profil A2DP. 0 Des interférences d'ondes radio peuvent survenir à proximité d'appareils, comme les fours à micro-ondes ou les téléphones sans fil, qui utilisent des ondes radio de la plage 2,4 GHz. Ces interférences peuvent rendre cet appareil inutilisable. 0 S’il y a un objet métallique à proximité de l’appareil, la connexion BLUETOOTH peut être impossible car le métal peut avoir des effets sur les ondes radio.

Impossible de se connecter à cet appareil 0 Vérifiez que la fonction BLUETOOTH du périphérique compatible avec la technologie sans fil BLUETOOTH est activée. La lecture de la musique n’est pas disponible sur l’appareil, même après une connexion BLUETOOTH réussie 0 Lorsque le volume du son de votre périphérique compatible avec la technologie sans fil BLUETOOTH est positionné sur faible, la lecture de fichiers audio peut ne pas être disponible. Montez le volume du périphérique compatible avec la technologie sans fil BLUETOOTH. 0 Certains périphériques compatibles avec la technologie sans fil BLUETOOTH peuvent être équipés d'un sélecteur Envoi/Réception. Sélectionnez le mode d’Envoi. 0 Selon les caractéristiques ou les spécifications de votre périphérique compatible avec la technologie sans fil BLUETOOTH, la lecture sur cet appareil peut être impossible. Le son est interrompu 0 Il pourrait y avoir un problème avec le périphérique compatible avec la technologie sans fil BLUETOOTH. Vérifiez les informations sur Internet. La qualité du son est mauvaise après la connexion d'un périphérique compatible avec la technologie sans fil BLUETOOTH 0 La réception est mauvaise. Rapprochez le périphérique compatible avec la technologie sans fil BLUETOOTH de l’appareil ou retirez tout obstacle entre le périphérique compatible avec la technologie sans fil BLUETOOTH et cet appareil.

∫ Télécommande 0 Assurez-vous que les piles ont été insérées en respectant la polarité.

0 Insérez des piles neuves. Ne mélangez pas différents types de piles ou des piles neuves et usagées. 0 Assurez-vous que l’appareil ne soit pas exposé à la lumière directe du soleil ou à un éclairage fluorescent inverseur. Déplacez à nouveau si nécessaire. 0 Si l’appareil est installé sur une étagère ou dans un meuble avec des portes en verre teinté ou si les portes sont fermées, la télécommande peut ne pas fonctionner correctement.

∫ Affichage L'afficheur ne s'allume pas 0 L'afficheur peut s'assombrir pendant que le Dimmer fonctionne. Appuyez sur la touche DIMMER pour modifier le niveau de luminosité de l'afficheur.

∫ Autres Des bruits étranges peuvent provenir de l'appareil. 0 Si vous avez branché un autre appareil à la même prise murale que cet appareil, ce bruit parasite peut être un effet provenant de l'autre appareil. Si les symptômes s'améliorent en débranchant le cordon d'alimentation de l'autre appareil, utilisez des prises murales différentes pour les deux appareils.

SN29403248_SX-10AE_Fr_1707XX.book

> Lecture Configuration | Autres

Caractéristiques générales Section amplificateur (Audio) Puissance de sortie nominale (FTC) (Nord-américain) 0 Avec 8 ohms de charge, deux canaux entraînés, de 20 - 20.000 Hz; puissance RMS minimale 45 watts nominaux par canal, avec pas plus de 0,08% de distorsion harmonique totale de 250 milliwatts de sortie nominale. 0 Avec 6 ohms de charge, deux canaux entraînés, à 1 kHz; puissance RMS minimale 85 watts nominaux par canal, avec pas plus de 0,9% de distorsion harmonique totale de 250 milliwatts de sortie nominale. Puissance de sortie nominale (CEI) (Européen et australien) 2 canaux k 100 W à 6 ohms, 1 kHz, 1 canal entraîné de 1%THD Puissance de sortie effective MAXIMUM (JEITA) 2 canaux k 100 W à 6 ohms, 1 kHz, 2 canaux entraînés de 10%THD Puissance dynamique (*) (*)IEC60268-Puissance de sortie maximale à court terme 140 W (3 ≠) 120 W (4 ≠) 80 W (8 ≠) THD + N (Taux de distorsion harmonique + bruit) 0,08% (20 - 20.000 Hz, mi-puissance) Sensibilité d'entrée et impédance 450 mV/40 k≠ (LINE (déséquilibre)) Niveau de sortie RCA nominale et impédance 420 mV/2,2 k≠ (LINE OUT) 2,8 V/3,3 k≠ (SUBWOOFER PRE OUT) Réponse en fréquence 10 Hz - 100 kHz/i1 dB, j3 dB (DIRECT) Spécificités de la commande de tonalité n10 dB, 100 Hz (BASS) n10 dB, 10 kHz (TREBLE) 4 dB (P.BASS) Rapport signal-bruit 100 dB (IHF-A, LINE IN, SP OUT)

Impédance d'enceinte 4 ≠ - 16 ≠ Impédance de sortie casque 390 ≠ Puissance de sortie nominale du casque 60 mW (32 ≠, 1 kHz, 10%THD)

(*)La portée effective peut varier selon les facteurs comme : les obstacles entre les appareils, les champs magnétiques autour d'un four micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de réception, la performance de l'antenne, le système d'exploitation, le logiciel, etc.

Réglage de la plage de fréquence FM 87,5 MHz - 107,9 MHz (Nord-Américain) 87,5 MHz - 108,0 MHz, RDS (Européen et australien) Réglage de la plage de fréquence AM 530 kHz - 1710 kHz (Nord-Américain) Pas de fréquence 9 kHz (valeur par défaut) : 522 kHz 1611 kHz (Européen et australien) Pas de fréquence 10 kHz : 530 kHz - 1710 kHz (Européen et australien) Chaîne préréglée 40

Alimentation 120 V CA, 60 Hz (Nord-américain) 220 - 240 V CA, 50/60 Hz (Européen et australien) Consommation d'énergie 150 W (Nord-Américain) 160 W (Européen et australien) 0,4 W (Veille) 20 W (pas de son) Dimensions (L k H k P) 435 mm k 147 mm k 321 mm 17-1/8" k 5-13/16" k 12-5/8" Poids 6,7 kg / 14,8 livres (Nord-Américain) 7 kg / 15,4 livres (Européen et australien)

Section BLUETOOTH Système de communication Caractéristique BLUETOOTH version 4.2 Bande de fréquence Bande 2,4 GHz Méthode de modulation FHSS (Frequency Hopping Spread Spectrum pour Étalement de spectre par saut de fréquence) Profils BLUETOOTH compatibles A2DP 1.3 AVRCP 1.5 Codecs pris en charge SBC AAC Portée de transmission (A2DP) 20 Hz - 20 kHz (Fréquence d'échantillonnage 44,1 kHz) Portée de communication maximale Ligne de mire d'environ 32 pieds / 10 m (*)

Entrées audio Analogique CD, NETWORK, LINE1, LINE2
