MODE D'EMPLOI PT-H110 BROTHER

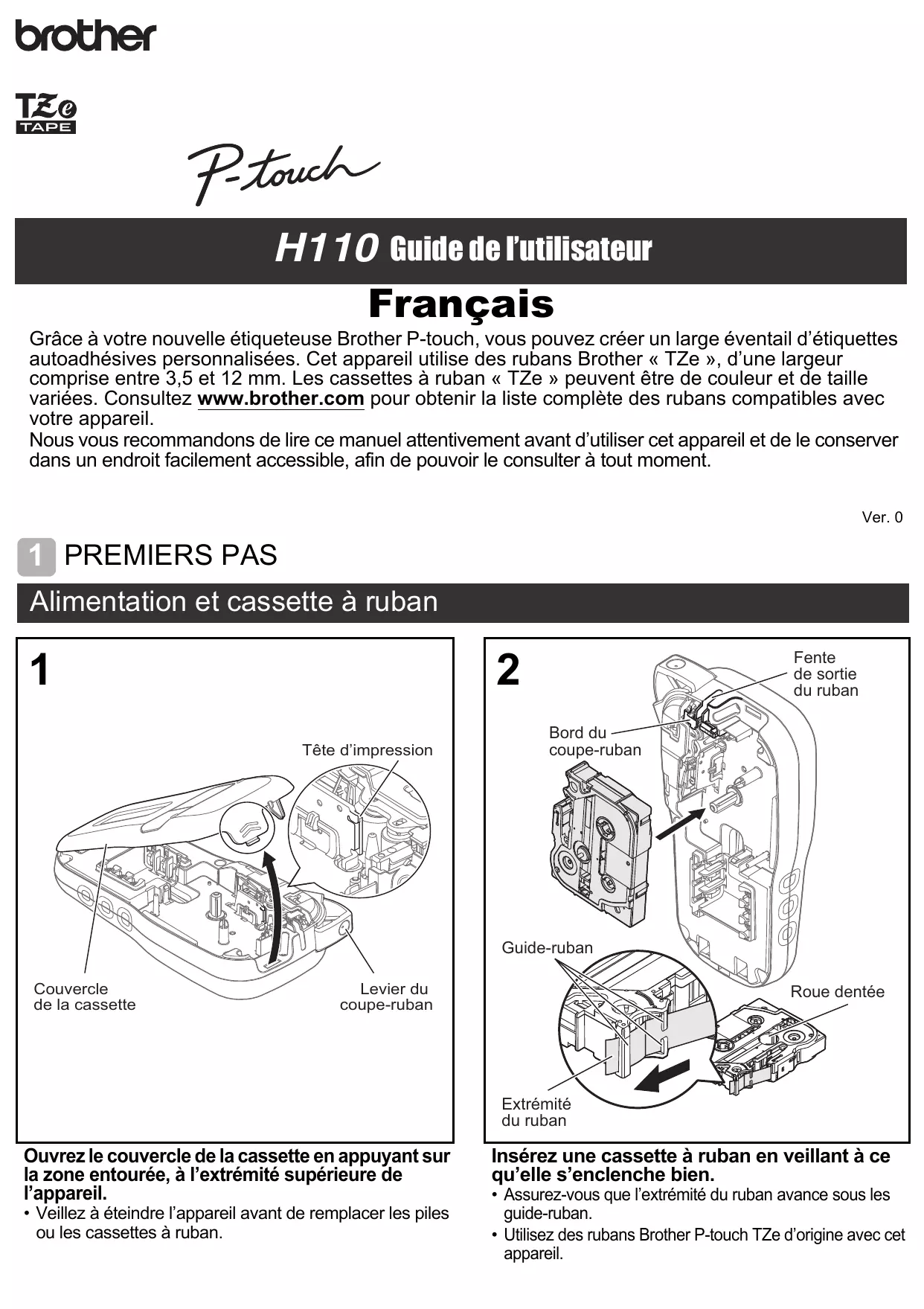

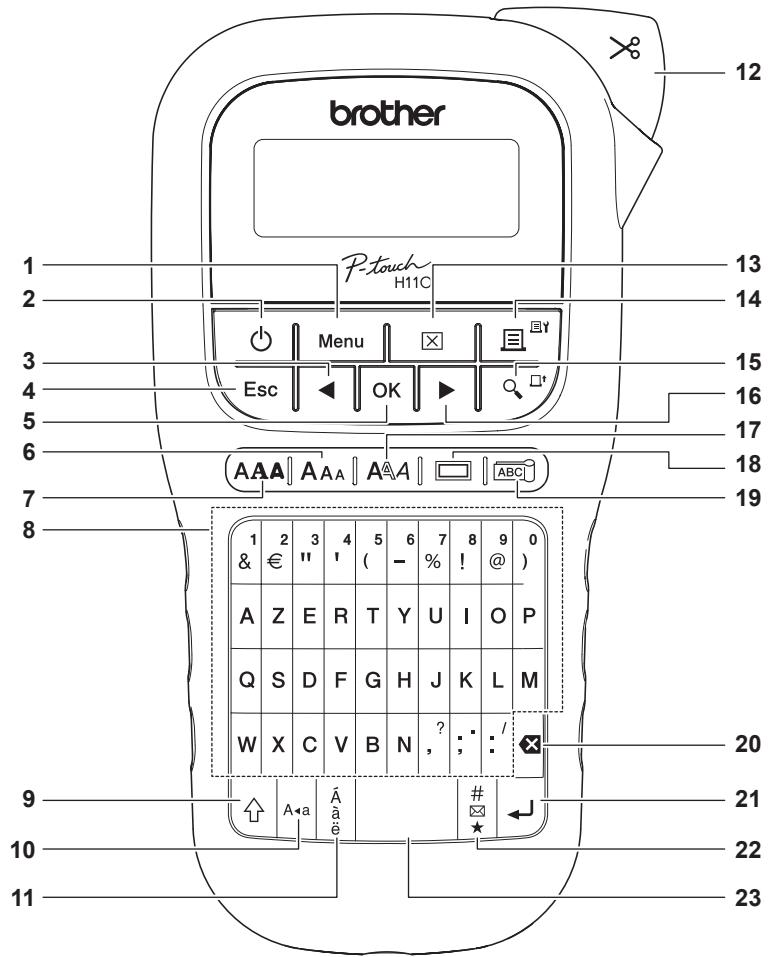

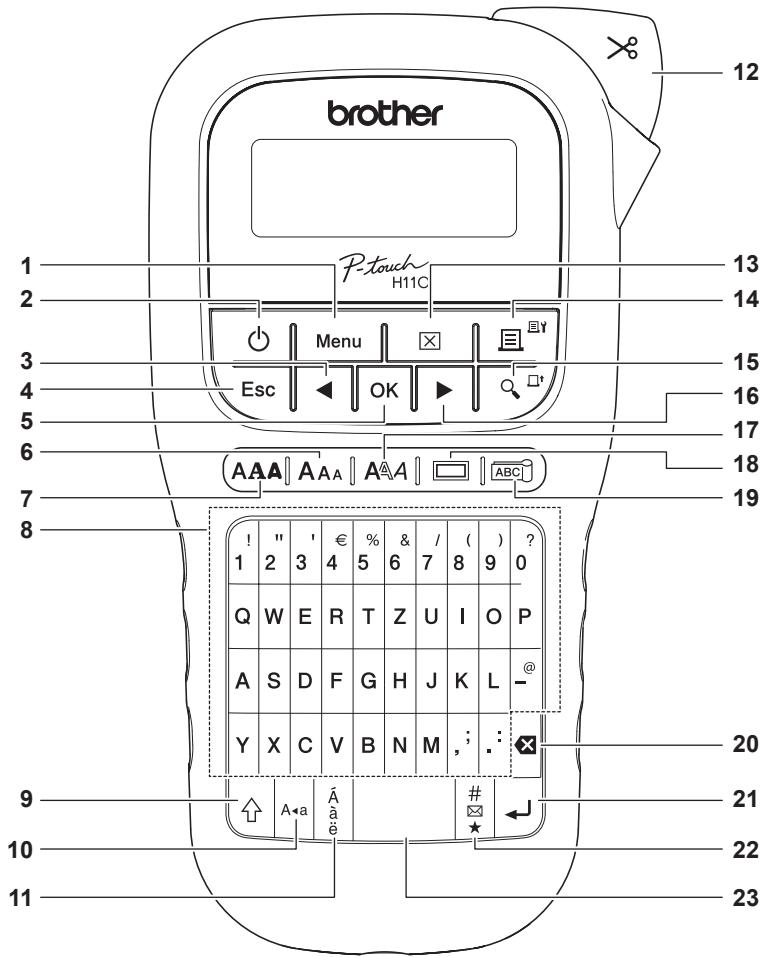

H110 Guide de l’utilisateur Français 1 PREMIERS PAS Alimentation et cassette à ruban

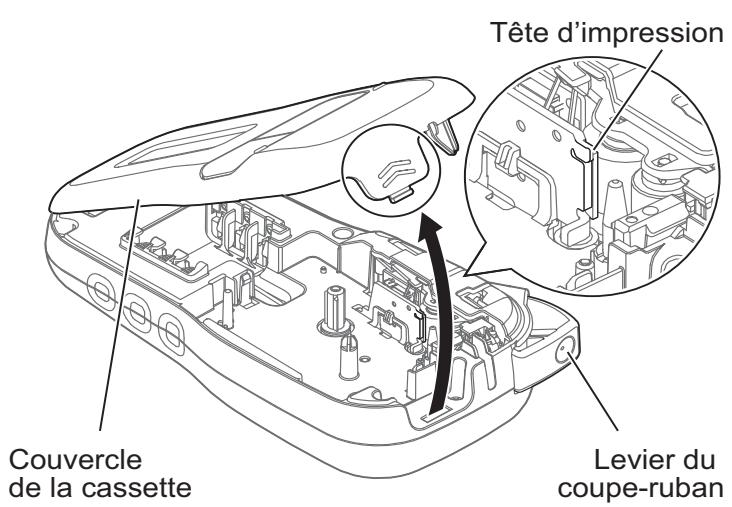

Couvercle de la cassette

Levier du coupe-ruban

• Veillez à éteindre l’appareil avant de remplacer les piles ou les cassettes à ruban.

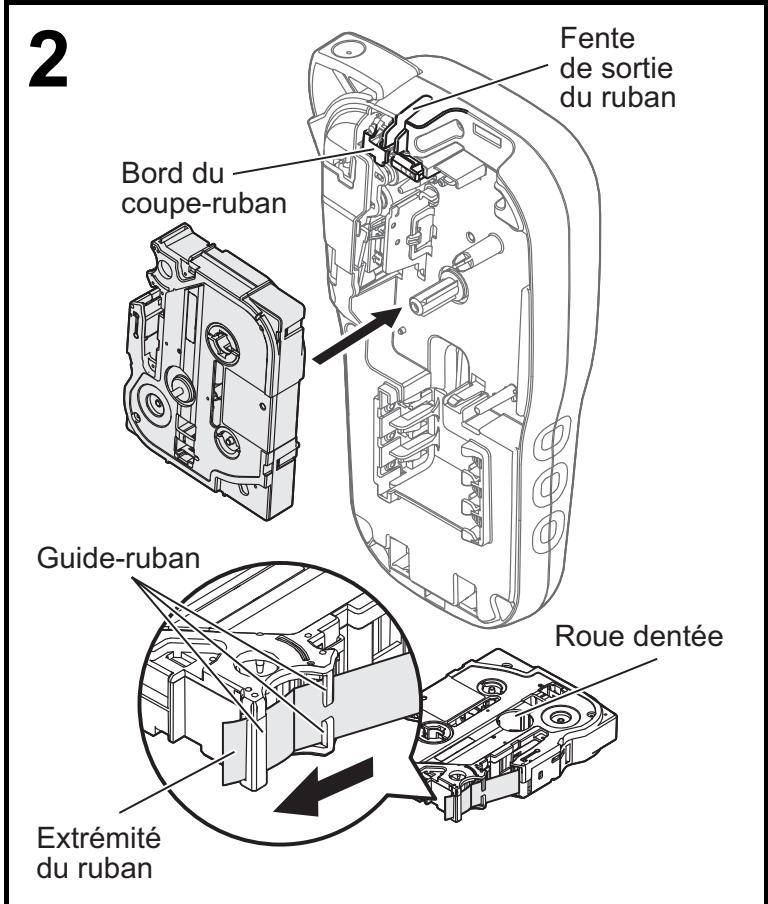

Insérez une cassette à ruban en veillant à ce qu’elle s’enclenche bien.

• Assurez-vous que l’extrémité du ruban avance sous les guide-ruban.

• Utilisez des rubans Brother P-touch TZe d’origine avec cet appareil.

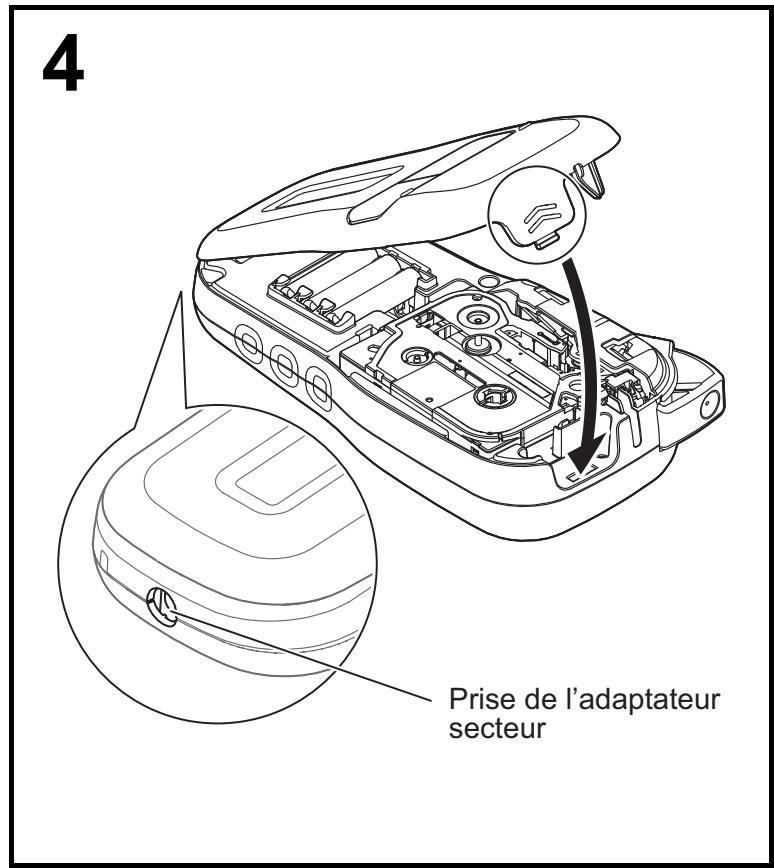

2. Insérez la fiche dans la prise électrique standard la plus proche.

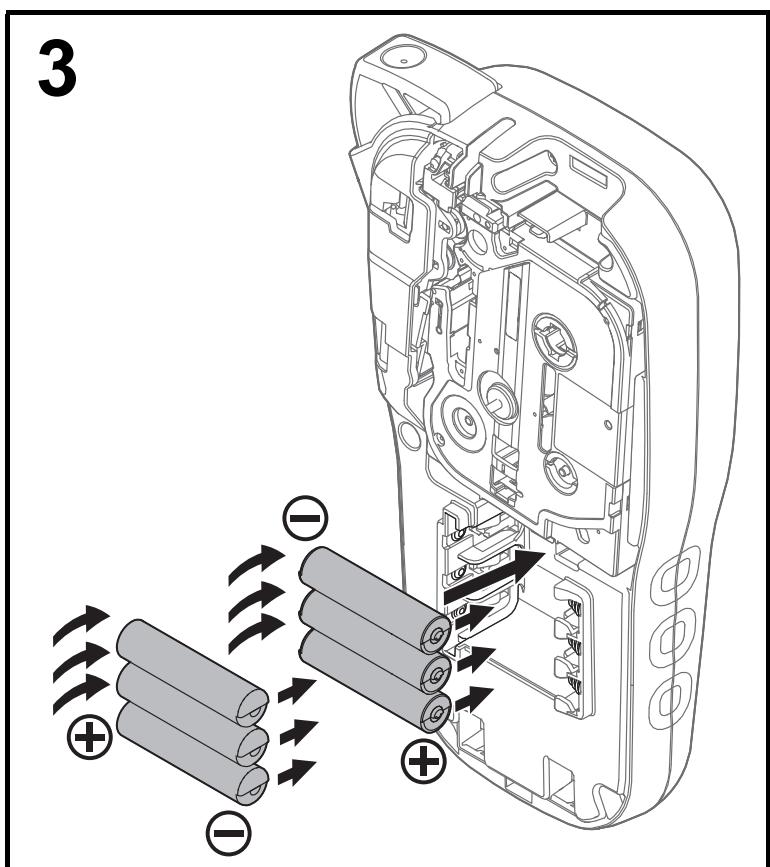

Pour préserver le contenu de la mémoire, utilisez des piles alcalines AAA (LR03) ou des piles Ni-MH (HR03) conjointement à l’adaptateur secteur.

Utilisateurs de piles Ni-MH :

Remplacez toujours en même temps les six piles par des piles complètement rechargées.

2 • Une fois que vous avez appuyé sur

, l’appareil affiche « Accepté » pour confirmer vos paramètres.

Le paramètre par défaut est défini sur [0]. / /

pour basculer entre les

majuscules et les minuscules.

pour ajouter un caractère

• Consultez le tableau Caractères accentués de ce guide.

• Pour annuler une opération, appuyez sur

• L’ordre d’affichage des caractères accentués dépend de la langue sélectionnée sur l’écran LCD.

mode de prévisualisation.

• Une fois l’étiquette imprimée, coupez le long des pointillés imprimés (:) avec des ciseaux, afin que la longueur de l’étiquette corresponde

à ce qui s’affiche sur l’écran LCD. • Si une longueur d’étiquette spécifique a été sélectionnée, s’affiche également sur l’écran LCD. • [Auto] s’affiche lorsque vous appuyez sur la barre d’espace. • Pour rétablir un paramètre par défaut, appuyez sur la barre d’espace.

• Cette fonction fait avancer environ 25 mm de ruban vierge.

 Impression [Copies : ] • Si vous n’avez besoin que d’une seule copie de

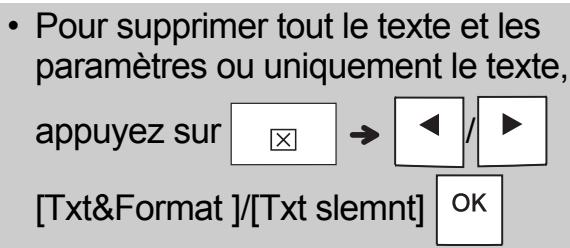

 Suppression de texte

Vous pouvez également spécifier le nombre de copies en appuyant sur une touche numérotée. Pour découper l’étiquette, appuyez sur le levier du coupe-ruban en haut à droite de l’appareil, lorsque le message « Veuillez couper » s’affiche. « Veuillez couper » s’affiche à l’écran pendant deux secondes. Pour éviter d’endommager le ruban, ne touchez pas le levier du coupe-ruban pendant l’affichage du message « Patientez ». Pour ôter le papier de support, pliez l’étiquette dans le sens de la longueur, avec le texte tourné vers l’intérieur, afin de découvrir les bords internes du papier de support. Décollez un à un les éléments du papier de support, puis appliquez l’étiquette.

2 UTILISATION DE BASE (suite)

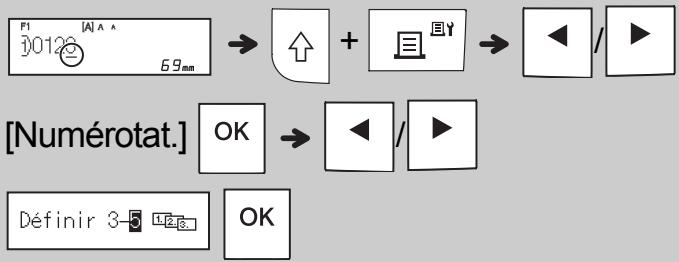

Impression d’étiquettes (suite)  Utilisation des options d’impression étiquettes en une seule fois en utilisant la fonction de numérotation automatique. Cette fonctionnalité vous permet d’augmenter de 1 un nombre sélectionné après l’impression de chaque étiquette. Le nombre d’étiquettes pouvant être imprimées en même temps dépend du nombre initial. Exemple : Pour imprimer des copies d’une étiquette contenant un numéro de série (0123, 0124 et 0125) : Saisissez les nombres

• Lorsque vous définissez le nombre, sélectionnez le nombre le plus élevé d’impressions souhaité.

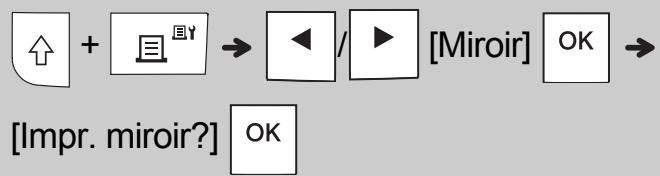

[Miroir] Exemple : Procédez comme suit après avoir saisi « J.SMITH » si vous souhaitez l’imprimer en miroir : Saisissez le texte/les caractères + pour saisir plus de texte.

6. Effacez le texte, saisissez celui de l’étiquette

suivante, puis appuyez sur

7. Lorsque le message « Avancer OK ? »

• Avec [Miroir], utilisez du ruban transparent afin de pouvoir correctement lire les étiquettes depuis l’autre côté lorsqu’elles sont collées sur du verre, des fenêtres ou d’autres surfaces transparentes.

Impression d’étiquettes (suite)

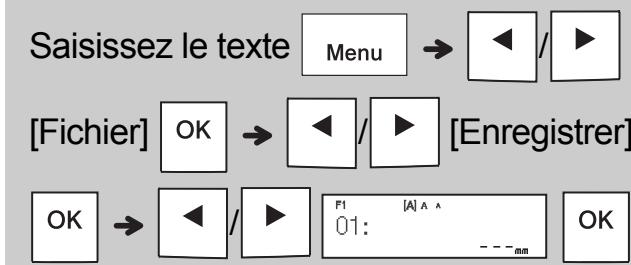

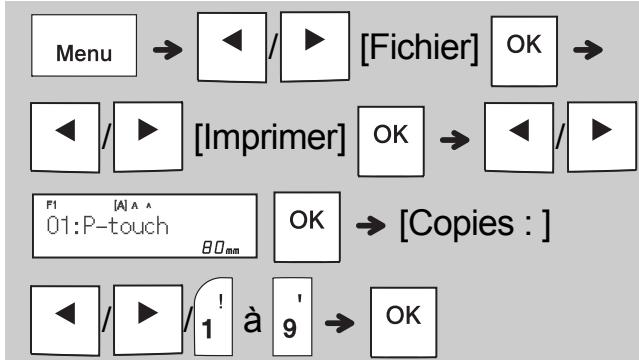

REMARQUE Saisissez le texte [Fichier]

enregistrer votre nouvelle étiquette. Appuyez sur

• Vous devez saisir le texte avant de lancer la fonction d’enregistrement.

3 UTILISATION DE MODÈLES

Étiquette de câble

Cette fonction vous permet de créer deux types d’étiquettes de câble.

Cette fonction vous permet de créer différentes

étiquettes en utilisant les modèles intégrés. Consultez le tableau Modèles d’étiquettes de texte de ce guide.

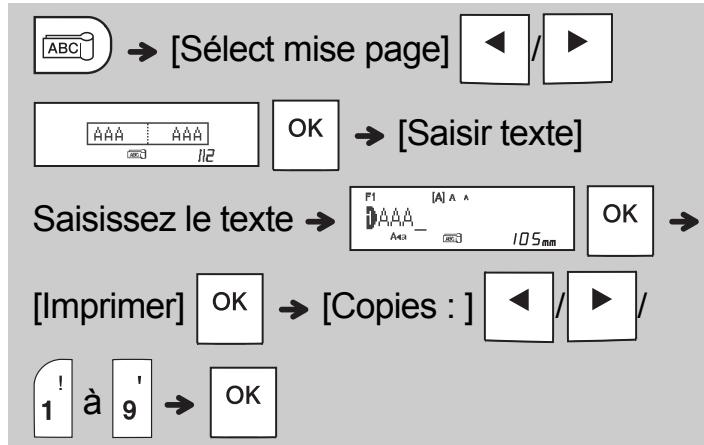

Étiquette de câble modèle 1 :

Étiquette de câble modèle 2 :

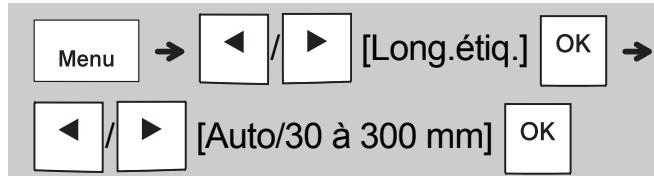

• Appuyez sur la barre d’espace pour rétablir le paramètre initial du mode « Long.étiq. ». Le paramètre initial est [Auto]. • Pour effacer du texte, déplacez le curseur à droite du texte à effacer, puis appuyez sur

[Quitter], puis appuyez sur « Imprimer » s’affiche.

Lorsque vous saisissez du texte, vous ne pouvez pas définir la police, la taille, le style et le cadre.

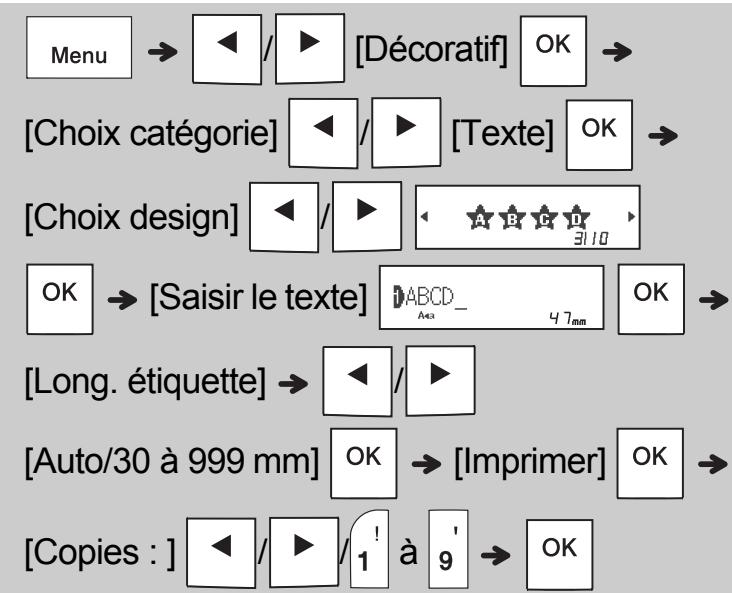

Si vous définissez une longueur d’étiquette supérieure à la valeur par défaut ([Auto]), l’étiquette de texte est imprimée à plusieurs reprises dans la longueur définie. En fonction de cette longueur, il est possible que l’étiquette de texte ne soit pas complètement imprimée. Le paramètre de longueur d’étiquette disponible varie selon le nombre de textes saisis. Ces modèles sont disponibles lorsque vous utilisez des cassettes à ruban de 12 mm. Vous ne pouvez pas modifier les modèles.

Étiquette de texte (suite)

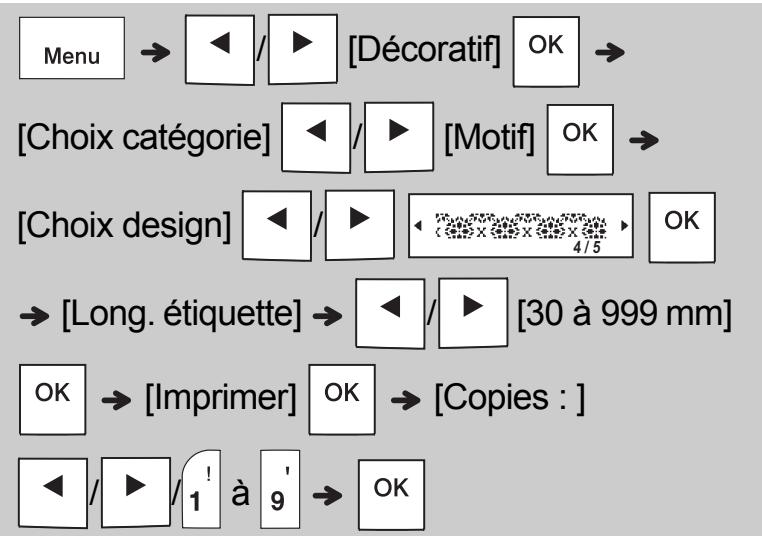

Étiquette à motifs

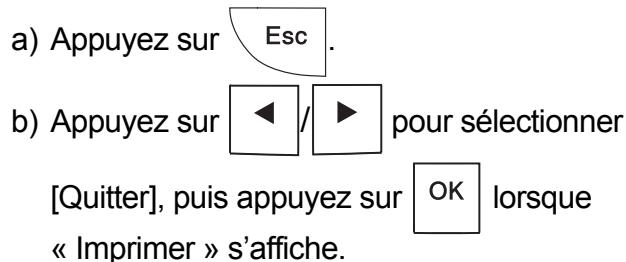

• Pour quitter les modèles et revenir à l’écran de saisie de texte, effectuez l’une des opérations suivantes :

Cette fonction vous permet de créer des

étiquettes uniques en utilisant les modèles intégrés. Consultez le tableau Modèles d’étiquettes à motifs de ce guide. Vous ne pouvez pas saisir du texte dans les modèles d’étiquettes à motifs.

a) Appuyez sur b) Appuyez sur

• Lorsque vous accédez aux modèles d’étiquettes de texte ou à motifs, la longueur du dernier modèle imprimé de ces étiquettes est utilisée.

• Appuyez sur la barre d’espace pour rétablir le paramètre initial du mode « Long.étiq. ». Le paramètre initial est [100 mm].

• Ces modèles sont disponibles lorsque vous utilisez des cassettes à ruban de 12 mm. • Vous ne pouvez pas modifier les modèles. • Pour quitter les modèles et revenir à l’écran de saisie de texte, effectuez l’une des opérations suivantes : a) Appuyez sur b) Appuyez sur

• Lorsque vous accédez aux modèles d’étiquettes de texte ou à motifs, la longueur du dernier modèle imprimé de ces étiquettes est utilisée.

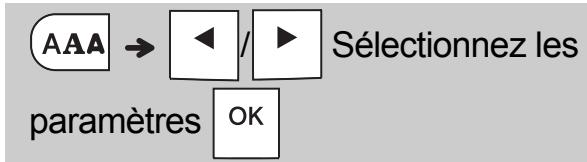

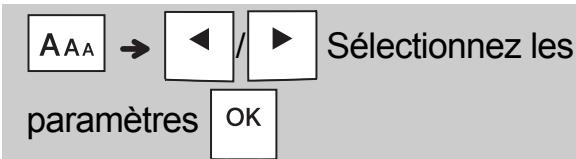

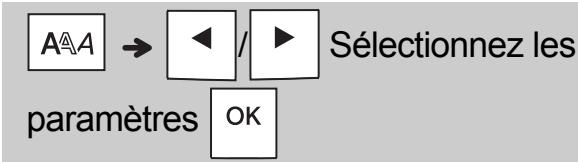

4 TOUCHES DE MISE EN FORME Touche Police

Appuyez sur de police.

pour modifier les paramètres

pour sélectionner le design du

cadre. Consultez le tableau Designs de cadre de ce guide.

Cela permet d’imprimer des étiquettes avec la plus petite taille de texte possible sur des étiquettes étroites ou multi-lignes.

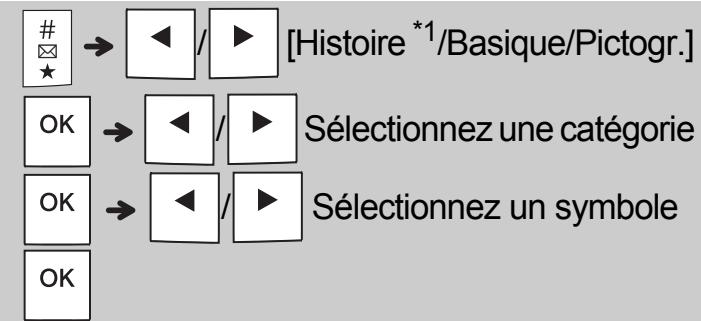

5 AUTRES INFORMATIONS Touche Symbole

• Pour annuler une opération, appuyez sur . • *1 Lorsque vous sélectionnez des symboles, au maximum sept symboles récemment utilisés sont ajoutés à l’Histoire. • Si vous choisissez Histoire, vous ne pouvez pas sélectionner la catégorie. • Vous pouvez également sélectionner les catégories Basique et Pictogr. en appuyant sur les touches de raccourci indiquées dans ce guide.  Basique Ponctuation

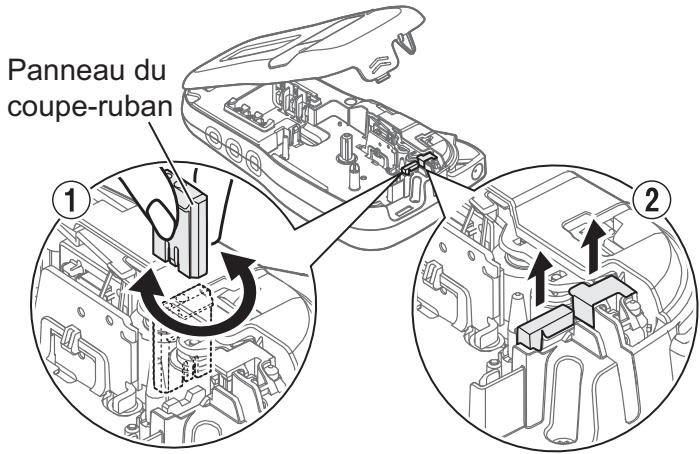

Si la lame du coupe-ruban s’émousse suite à une utilisation répétitive et que le ruban ne se coupe pas nettement, tournez le panneau du coupe-ruban comme indiqué dans l’illustration 1.

Si vous continuez de rencontrer des difficultés, procurez-vous un nouvel ensemble de coupe-ruban (référence TC-4) auprès d’un revendeur Brother agréé.  Remplacement de l’ensemble de coupe-ruban 1. Tirez sur les deux parties de l’ensemble de coupe-ruban (vert) dans la direction des flèches indiquée dans l’illustration 2. 2. Installez le nouvel ensemble de coupe-ruban. Poussez-le jusqu’à ce qu’il s’enclenche. Panneau du coupe-ruban

AVERTISSEMENT Ne touchez pas la lame du coupe-ruban directement avec les doigts.

6 CONSEILS UTILES Dépannage

 Message d’erreur Message Si vous utilisez six piles alcalines AAA : remplacez-les par six piles alcalines AAA neuves. N’utilisez pas en même temps des piles neuves et usagées, et ne mélangez pas des piles alcalines avec d’autres types de piles. Si vous utilisez des piles Ni-MH : rechargez-les complètement. Les piles installées sont presque déchargées et doivent être changées. • Il n’y avait pas de texte au-dessus du curseur lorsque vous avez sélectionné [Numérotat.]. • Vous avez sélectionné un caractère non valide pour [Numérotat.]. • Vous avez sélectionné un nombre non valide pour [Long.étiq.]. • Vous avez saisi une longueur d’étiquette non valide lors de l’utilisation de modèles. • Vous avez essayé d’imprimer un fichier texte alors qu’aucune donnée n’était enregistrée en mémoire. • Vous avez appuyé sur

alors qu’aucun texte n’a

Installez un ruban plus large.

Vous avez essayé d’imprimer, de faire avancer ou de prévisualiser une étiquette alors qu’aucune cassette n’était installée.

Étant donné que le nombre de caractères Modif longueur saisis dépasse la longueur de l’étiquette, raccourcissez le texte ou sélectionnez [Auto] comme longueur d’étiquette.

• Vérifiez que vous avez bien installé les piles en orientant correctement les bornes positives et négatives. • Si les piles sont presque déchargées, remplacez-les par six piles alcalines AAA neuves. N’utilisez pas en même temps des piles neuves et usagées, et ne mélangez pas des piles alcalines avec d’autres types de piles. • Vérifiez que vous avez correctement connecté l’adaptateur AD-24ES.

Lorsque l’étiquette est imprimée, il y a trop de marge

(espace) des deux côtés du texte.

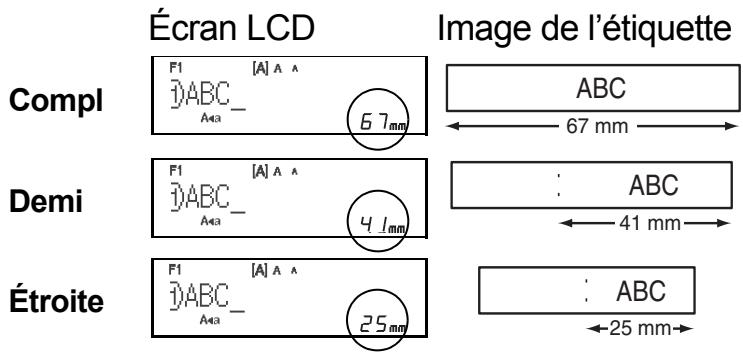

Consultez la section « Définition de la marge » de ce guide de l’utilisateur et sélectionnez

[Demi] ou [Étroite] pour créer des marges plus petites pour l’étiquette.

L’appareil n’imprime pas, ou les caractères imprimés ne sont pas correctement formés.

• Vérifiez que vous avez correctement inséré la cassette à ruban.

• Si la cassette à ruban est vide, remplacez-la. • Vérifiez que vous avez correctement fermé le couvercle de la cassette à ruban.

Les paramètres • Les piles sont peut-être presque déchargées. de l’appareil se Remplacez-les par six piles alcalines AAA sont neuves. N’utilisez pas en même temps des réinitialisés. piles neuves et usagées, et ne mélangez pas des piles alcalines avec d’autres types de piles.

• Lorsque vous déconnectez l’alimentation électrique pendant plus de trois minutes, le texte et les paramètres de mise en forme affichés sont intégralement perdus. Une ligne horizontale non imprimée s’affiche à travers l’étiquette imprimée.

De la poussière est peut-être présente sur la tête d’impression. Retirez la cassette à ruban et utilisez un coton-tige sec pour nettoyer délicatement la tête d’impression avec un mouvement vertical. Une cassette de nettoyage de la tête d’impression (TZe-CL3) est également disponible en option.

6 CONSEILS UTILES (suite)

(rien ne se passe lorsque Consultez la section « Réinitialisation de vous appuyez l’appareil ». sur une touche, bien qu’il soit allumé). L’appareil • Les piles sont peut-être presque déchargées. s’éteint lorsque Remplacez-les par six piles alcalines AAA vous essayez neuves. N’utilisez pas en même temps des d’imprimer. piles neuves et usagées, et ne mélangez pas des piles alcalines avec d’autres types de piles. • Vérifiez que vous avez correctement inséré les piles. • Vous n’utilisez pas le bon adaptateur. Nous recommandons l’utilisation du modèle AD-24ES. Le ruban • Assurez-vous que l’extrémité du ruban n’avance pas avance sous les guide-ruban. correctement • Vous appuyez sur le levier du coupe-ruban ou se coince pendant l’impression. Ne touchez pas cette dans l’appareil. pièce pendant l’impression. Vous voulez modifier le paramètre de langue.

Consultez la section « Paramétrage initial ».

et maintenez-le enfoncé

pour rallumer l’appareil.

L’appareil se rallume avec sa mémoire interne réinitialisée.

ATTENTION L’UTILISATION COMBINÉE DE DIFFÉRENTES PILES (PAR EXEMPLE Ni-MH ET ALCALINES) PEUT ENTRAÎNER UNE EXPLOSION. METTEZ AU REBUT LES BATTERIES USAGÉES CONFORMÉMENT AUX INSTRUCTIONS.

• Mettez au rebut les piles en les déposant dans un point de collecte approprié. Ne les jetez pas avec les déchets ménagers. Veillez en outre à vous conformer à toutes les réglementations en vigueur. • Lorsque vous rangez ou mettez au rebut des piles, enveloppez chacune d’elles (avec du ruban adhésif, par exemple) pour éviter tout court-circuit. (Consultez l’illustration en bas à droite.) (Exemple d’isolation de pile) 2
