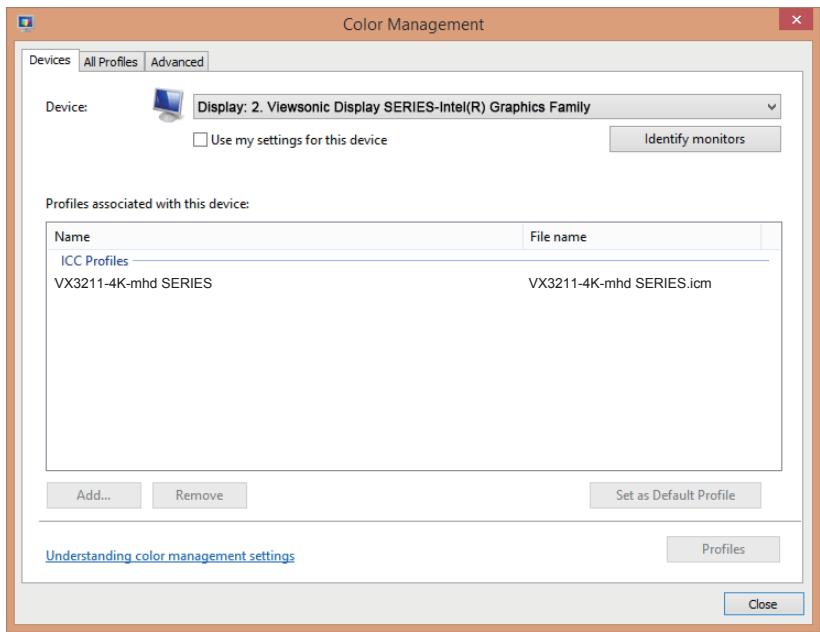

1. Avertissements et mises en garde 1 2. Démarrage 3 2-1. Contenu de la boîte 4 2-2. L'extérieur du moniteur 5 2-3. Installation du matériel 6 2-4. Installation rapide 8 2-5. Marche 9 2-6. Installation du pilote 4. Présentation du menu OSD 16 4-1. Arborescence du menu OSD 16 4-2. Explication du menu OSD 24 4-3. Gestion des paramètres du moniteur 32
Elimination du produit en fin de vie 43
10. Informations sur les services 45 Enregistrement du produit 45 Service clientèle 46 Garantie limitée 49
4. Asseyez-vous à au moins 18”/45cm de l’écran. 5. Manipulez toujours l’écran avec précaution lorsque vous le déplacez. 6. N’enlevez jamais le capot arrière de l’écran. Cet écran contient des pièces à haute tension. Vous risquez de graves blessures si vous les touchez. 7. N’utilisez pas cette unité à proximité de l’eau. Avertissement : Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. 8. Évitez d’exposer l’écran à la lumière directe du soleil ou à des températures élevées. Tournez l’écran pour éviter les rayons du soleil et réduire l’éblouissement. 9. Nettoyez à l’aide d’un chiffon doux et sec. Si un nettoyage plus poussé est nécessaire, consultez la rubrique «Nettoyage de l’écran» de ce manuel pour plus de détails. 10. Evitez de toucher l’écran. Le sébum corporel est difficile à nettoyer. 11. Ne pas frotter ou presser sur le panneau d’affichage, cela peut endommager l’écran. 12. Ne bloquez pas d’ouvertures d’aération. Installez selon les instructions du fabricant. 13. N’installez pas à proximité d’une source de chaleur tels que des radiateurs, bouches de chauffage, fours ou autres dispositifs (y compris des amplificateurs) qui produisent de la chaleur.
15. Ne placez pas d’objets lourds sur l’écran, sur le câble vidéo ou sur le cordon d’alimentation. 16. En cas de fumée, de bruit anormal ou d’odeur bizarre, éteignez immédiatement l’écran et contactez votre revendeur ou ViewSonic. Il est dangereux de continuer à utiliser l’écran. 17. Ne rendez pas inutile l’objectif sécuritaire la prise de type mise à terre polarisée. Une prise polarisée a deux fiches, l’une plus large que l’autre. Une prise mise à terre possède deux fiches et une troisième fourche pour la mise à terre. La fiche large et la troisième fourche sont fournies pour votre sécurité. Si la prise fournie ne correspond pas à votre prise murale, consultez un électricien pour remplacer la prise murale obsolète. 18. Protégez le cordon de secteur pour qu’on ne marche pas dessus ou qu’il soit pincé surtout au niveau des prises, des réceptacles et au point où il sort de l’unité. Assurez-vous que la source d’alimentation est proche de l’unité pour qu’elle soit facilement accessible. 19. N’utilisez que les accessoires spécifiés par le fabricant. 20. Utilisez seulement avec un chariot, stand, trépied, monture ou table spécifié par le fabricant, ou vendu avec l’unité. Si vous utilisez un chariot, soyez prudent lorsque vous déplacez l’ensemble chariot/ unité pour éviter des blessures ou une chute. 21. Débranchez l’unité si elle ne sera pas utilisée pour une longue période. 22. Confiez tout entretient au personnel de service qualifié. Une réparation est requise lorsque l’unité a été endommagée, par exemple si le cordon a été endommagé, si un liquide a été renversé ou si des objets sont tombés dans l’unité, si l’unité a été exposé à de la pluie de l’humidité, ne fonctionne pas normalement ou est tombée.
Important ! Conservez la boîte d'origine et tous les éléments d'emballage pour vos envois futurs. REMARQUE : L e mot « Windows » dans ce guide de l'utilisateur se réfère au système d'exploitation Microsoft Windows.
VESA à l'arrière du moniteur*. Pour les étapes d'installation du montage mural VESA, veuillez consulter 2-3 section A pour des instructions supplémentaires.
ViewSonic® ou avec votre revendeur local. Reportezvous aux instructions accompagnant le kit de montage de la base. Pour convertir votre écran, d’un écran de bureau à un écran mural, procédez de la manière suivante : 1. Trouvez un kit de montage mural compatible VESA correspondant aux exigences dans la section "Spécifications" 2. Assurez-vous que le bouton d'alimentation est bien sur Arrêt, puis débranchez le cordon d’alimentation. 3. Posez l’écran, face à terre, sur une serviette ou une couverture. 4. Retirez la base. (le retrait des vis peut être nécessaire.) 5. Fixez le support de montage du kit de montage mural avec des vis de longueur appropriée. 6. Attachez l’écran au mur en suivant les instructions fournies avec le kit de montage mural.

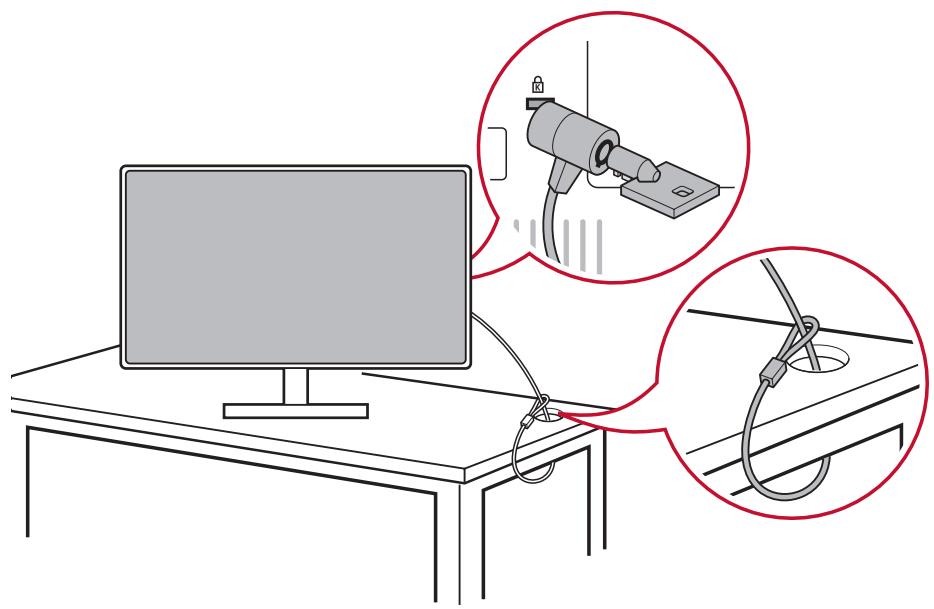

Le connecteur de sécurité Kensington se trouve sur la face arrière du moniteur. Pour plus d'informations sur l'installation et l'utilisation, veuillez vous rendre sur le site Web de Kensington à l'adresse http://www. kensington.com. Vous trouverez ci-dessous un exemple de configuration du verrou Kensington sur une table à titre de référence.
écran (chaque système d'exploitation a un processus différent pour y accéder). 2. Puis réglez le paramètre de résolution de l'écran pour correspondre à la résolution native de votre moniteur. Cela vous procurera votre meilleure expérience d'utilisation. Si vous rencontrez des difficultés pour régler la résolution ou si vous ne voyez pas comme option disponible, vous avez peut-être besoin d'un pilote de carte vidéo plus récent. Contactez le fabricant de votre ordinateur ou de votre carte vidéo pour obtenir le dernier pilote. • Si nécessaire, procédez à de petits ajustements avec POSITION H. et POSITION V. jusqu'à ce que l'image à l'écran soit complètement visible. (*sur analogique uniquement). (La bordure noire autour du bord de l'écran doit à peine toucher la « zone active » illuminée du moniteur LCD)

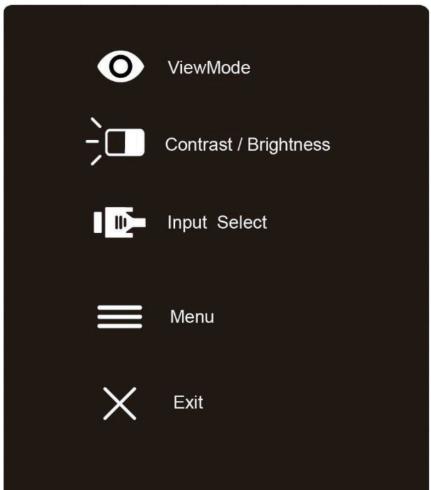

Utilisez les boutons sur le panneau de commande avant ou arrière pour afficher et régler l'OSD……
Explication des symboles du cadre et de l'OSD Vous trouverez ci-dessous l'explication des symboles du cadre : Veille Marche/Arrêt REMARQUE : V oyant d’alimentation Symbole d'activation pour quitter, retourner ou désactiver la fonction souhaitée qui est sélectionnée. Défile dans les options du menu et règle les contrôles du moniteur. Symbole utilisé pour retourner au menu précédemment sélectionné Bouton de sélection du raccourci informations, qui permet aux utilisateurs d'accéder aux informations du moniteur actuellement utilisé. Icône du menu principal qui permet aux utilisateurs d'accéder au menu principal. Maintenez l'icône enfoncée pendant quelques secondes pour désactiver le menu principal Les icônes gauche et droite font défiler votre choix sélectionné horizontalement. Sélecteur du menu rapide OSD, qui augmente ou diminue la fonction actuellement sélectionnée
Ceci est réglable via le paramètre Interruption OSD dans le menu de configuration. 2. Après avoir appuyé sur l'un des carrés, des options apparaissent pour un accès rapide.

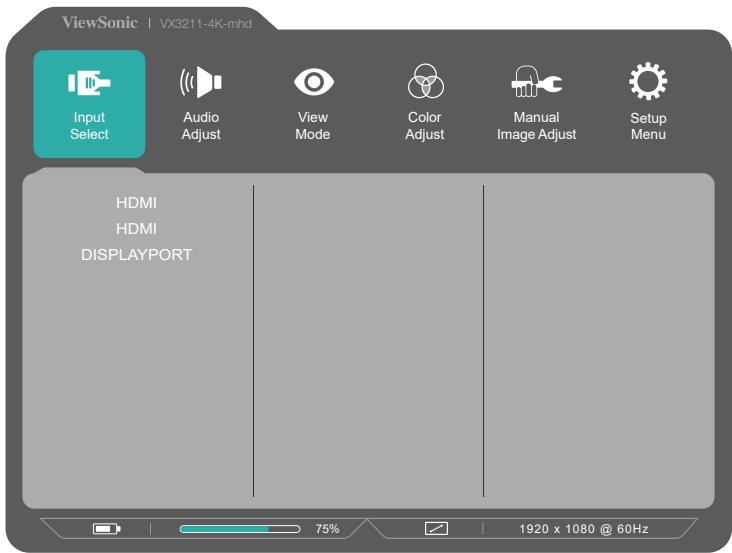

Option Chaque fonction du menu est expliquée plus en détail dans 4-2 Explication OSD. 4. Pour enregistrer les réglages et quitter, appuyez sur [X] jusqu'à ce que l'OSD disparaisse.
On Off On Off 30 Minutes 45 Minutes 60 Minutes On Off On Off Off Select
FreeSync, assurez-vous que les options FreeSync du moniteur et du processeur graphique sont activées (*le réglage par défaut est désactivé sur le moniteur) Les étapes pour activer votre moniteur FreeSync sont les suivantes : 1. Depuis le site Web AMD, assurez-vous de disposer d'un produit AMD compatible FreeSync™ installé sur votre ordinateur et téléchargez le pilote FreeSync™ gratuit pour votre produit spécifique. 2. Activez FreeSync sur votre processeur graphique via votre PC. 3. Activez FreeSync sur votre moniteur compatible FreeSync™. REMARQUE : 1. Ne fonctionne généralement pas dans des conditions de test de fiabilité et d'image fixe. Dans ces conditions, des phénomènes tels que des scintillements et des vignettes d'images peuvent apparaître à l'écran. *La plage de chaque moniteur FreeSync varie en fonction du modèle. Veuillez consulter les caractéristiques du moniteur (section 5) pour connaître la plage de votre moniteur.
Règle la plage de couleur, permettant aux utilisateurs de régler la plage des paramètres de couleur RVB et YUV. Color space (Échelle chroma.) Permet aux utilisateurs de choisir quelle échelle chromatique ils souhaitent utiliser pour la sortie couleur du moniteur (RVB, YUV). Color temperature (Température de couleur) Permet aux utilisateurs de sélectionner des paramètres spécifiques de température de couleur pour personnaliser davantage leur expérience de visualisation. Contrast (Contraste) Règle la différence entre l'arrière-plan (niveau de noir) et le premier plan (niveau de blanc) de l'image. Douane En fournissant encore plus de soutien, trois paramètres personnalisés personnalisés sont disponibles pour aider à faire correspondre les préférences individuelles et à s'adapter à tous les types de jeux sur le marché. Sélectionnez l'une des options «personnalisées» (personnalisé 1, Custom 2, etc.) dans le menu et ajustez les options avancées. Après avoir quitté, le réglage sera automatiquement enregistré sous ce paramètre «Personnalisé» ou renommez le réglage à votre convenance en sélectionnant «Renommer». Vous pouvez également accéder à vos paramètres de "MODE DE JEU" enregistrés avec le menu rapide.
Exception : Ce contrôle n'affecte pas les modifications effectuées avec le réglage Sélection langue ou Verrouillage alimentation
Peut servir à régler le rapport d'aspect du signal d'entrée reçu par votre moniteur pour régler l'image de sorte qu'elle apparaisse sur le moniteur. L'indicateur d'alimentation est la lumière qui indique si le moniteur est allumé ou éteint et ce réglage contrôle l'éclairage sur le support. Les utilisateurs peuvent désactiver l'effet de lumière sous l'indicateur d'alimentation, et choisissez "off". L'indicateur d'alimentation affiche une couleur moyenne qui interprète directement le signal de couleur d'entrée reçu à l'écran, affichant une couleur moyenne, en fonction de ce qui est affiché sur le moniteur. Pour référence, si le moniteur affiche plus vert, la LED deviendra plus verte. Les utilisateurs peuvent également changer le moniteur. Les utilisateurs peuvent également modifier directement les valeurs de couleur rouge / vert / bleu sous l'OSD, pour choisir directement la couleur affichée.
Règle le temps de réponse, créant des images fluides sans stries, flou ou dédoublement. Un temps de réponse bas est idéal pour les jeux aux graphismes les plus intenses et procure une qualité visuelle incroyable pour regarder les sports ou les films d'action. Régler le menu sur « Ultra rapide » est conseillé. Resolution Notice (Avis Résolution) L'avis indique aux utilisateurs que la résolution de visualisation actuelle n'est pas la résolution native correcte. Cet avis apparaît dans la fenêtre des paramètres d'affichage, lors de la configuration de la résolution d'affichage.
La fonction Arrière-plan OSD permet aux utilisateurs de désactiver l'arrière-plan OSD en sélectionnant et en réglant les paramètres OSD. Power Indicator (Voyant alim.) Le témoin d'alimentation est le voyant qui indique si le moniteurs est allumé ou éteint. Auto Power Off (Arrêt Auto) Sélectionner Arrêt Auto permet de mettre le moniteur hors tension après une certaine durée. Sleep (Veille) Ce paramètre permet aux utilisateurs de régler la durée d'inactivité avant que le moniteur passe en mode alimentation réduite. L'écran sera en « mode veille » pendant cette durée.
On (Activer) ce paramètre permet le contrôle du moniteur via la carte graphique.
• Branchez un autre appareil (par exemple, une radio) sur la prise secteur pour vérifier que la tension est correcte. Moniteur sous tension, mais pas d’image à l’écran • Assurez-vous que le câble vidéo fourni avec l’écran est correctement branché sur le port de sortie vidéo à l’arrière de l’ordinateur. Si l’autre extrémité du câble vidéo n’est pas branché en permanence sur l’écran, veuillez bien la brancher. • Réglez la luminosité et le contraste. Couleurs incorrectes ou anormales • Si l’une des couleurs (rouge, vert ou bleu) fait défaut, vérifiez que le câble vidéo est correctement branché. Si les broches du câble ont du jeu ou sont endommagées, la connexion peut être défectueuse. • Branchez l’écran à un autre ordinateur. • Si vous avez une carte graphique plus ancienne, contactez ViewSonic® pour obtenir un adaptateur non-DDC. Les boutons de réglage ne fonctionnent pas • Appuyez sur un seul bouton à la fois.
Nettoyage de l’écran • ASSUREZ-VOUS QUE L’ÉCRAN EST ÉTEINT • NE PAS VAPORISER OU NE JAMAIS VERSER DE LIQUIDE SUR L’ÉCRAN OU LE BOÎTIER. Pour nettoyer l’écran : 1. Utilisez un chiffon propre, doux et non pelucheux, afin d’éliminer toute trace de poussière ou autres particules. 2. Si nécessaire, appliquez un peu de produit à vitres sans ammoniaque et sans alcool sur un chiffon propre, doux et non pelucheux, puis essuyez l’écran. Pour nettoyer la boîtier : 1. Utilisez un chiffon doux et sec. 2. Si nécessaire, appliquez un peu de produit détergent doux non abrasif, sans alcool ni ammoniaque, sur un chiffon propre, doux et non pelucheux, et essuyez la surface.
• ViewSonic® ne recommande pas l’utilisation de nettoyants à base d’ammoniac ou d’alcool pour nettoyer l’écran ou son boîtier. Certains produits chimiques peuvent endommager l’écran et/ou le boîtier de l’écran. • ViewSonic décline toute responsabilité en cas de dommage provoqué par l’utilisation de produits de nettoyage à base d’ammoniaque ou d’alcool. Attention :
Cet équipement a été testé et déclaré conforme aux limites d'un dispositif numérique de la classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie à fréquence radio et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nocives aux communications radio. Cependant, il n'y a aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nocives à la réception radio ou TV qu'il est possible de déterminer en mettant l'équipement en marche ou à l'arrêt, l'utilisateur est encouragé à essayer de rectifier les interférences en adoptant au moins l'une des mesures suivantes : • Ré-orienter ou déplacer l'antenne réceptrice. • Augmenter la distance entre l'équipement et le récepteur. • Brancher l'équipement sur une prise appartenant à un circuit autre que celui sur lequel est branché le récepteur. • Consulter le distributeur ou un technicien radio/TV qualifié. Avertissement: Vous êtes averti que des changements ou des modifications non expressément approuvés par la partie responsable de la vérification de la conformité peuvent annuler votre droit à faire fonctionner l’équipement. 40
CAN ICES-3 (B)/NMB-3(B) L’appareil est conforme la norme EMC 2014/30/EU et à la norme sur la basse tension 2014/35/EU. Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne: Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE). Les produits qui portent ce symbole ne doivent pas être traités comme des déchets conventionnels; ils devront être traités conformément aux systèmes de récupération appropriés, conformément à la réglementation du pays ou de la zone où la mise au déchet a lieu.
Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 LSDEEE2) et il est déclaré respecter les valeurs de concentration maximum définies par le Comité technique d’adaptation (TAC) européen, qui sont les suivantes: Substance
(1) Longueur courte (≦500 mm) : maximum 3,5 mg par lampe. (2) L ongueur moyenne (＞500 mm and ≦1.500 mm): maximum 5 mg par lampe. 3. Le plomb dans le verre des tubes fluorescents ne dépasse pas 0,2 % du poids. 4. Plomb en tant qu’élément d’alliage de l’aluminium jusqu’à 0,4 % du poids. 5. L’alliage de cuivre contient jusqu’à 4 % de plomb. 6. Soudures à haute température (les alliages basés sur le plomb contiennent du plomb à 85 % ou plus). 7. Composants électriques et électroniques contenant du plomb dans le verre ou des porcelaines. (appareils piézoélectriques ou dans un composant de matrice de verre ou de céramique).
ViewSonic respecte l’environnement et fait des efforts allant dans le sens d’un environnement de travail et de vie écologiques. Merci d’oeuvrer aussi pour une informatique plus intelligente et plus écologique. Pour en savoir plus, veuillez visiter le site web de ViewSonic. Etats-Unis et Canada : http://www.viewsonic.com/company/green/ recycle-program/ Europe : http://www.viewsoniceurope.com/eu/support/call-desk/ Taiwan : http://recycle.epa.gov.tw/recycle/index2.aspx Microsoft, Windows et le logo de Windows sont des marques déposées par Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic et le logo des trois oiseaux sont des marques déposées par ViewSonic Corporation. VESA est une marque déposée par Video Electronics Standards Association. DPMS, DisplayPort et DDC sont des marques commerciales de VESA. ENERGY STAR® est une marque déposée par la commission américaine pour la protection de l’environnement (EPA, Environment Protection Agency). En tant que partenaire d’ENERGY STAR®, ViewSonic Corporation déclare que ce produit respecte les directives ENERGY STAR® d’économie d’énergie. Décharge de responsabilité : La société ViewSonic Corporation ne peut être tenue pour responsable d’erreurs techniques ou d’impression ni d'omissions dans le présent manuel ; dommages directs ou indirects résultant de la livraison, des performances ou de l’utilisation de ce produit; ViewSonic Corp. décline également toute responsabilité vis-àvis des performances ou de l’utilisation de ce produit. Dans un souci amélioration constant de ses produits, ViewSonic Corporation se réserve le droit de modifier les spécifications du produit sans avis préalable. Les informations contenues dans ce document peuvent changer sans préavis. Aucune partie de ce document ne peut être copiée, reproduite ou transmise par quelque moyen que ce soit, dans n’importe quel but, sans l’autorisation écrite préalable de ViewSonic Corporation.
Veuillez remplir ce formulaire pour enregistrer votre nouveau produit, puis le renvoyer par mail / fax à ViewSonic utilisant les informations fournies sur la page suivante. Les champs marqués d’un astérisque (*) sont obligatoires.
Voir la page suivante pour les informations de email/fax.
Durée de la garantie : Les écrans ViewSonic sont garantis entre 1 et 3 ans, en fonction de votre pays, pour toutes les pièces, y compris la source lumineuse et la main d’œuvre, à partir de la date du premier achat. Application de la garantie : La présente garantie est valable uniquement pour le premier acquéreur.
1. Tout produit sur lequel le numéro de série a été effacé, modifié ou retiré. 2. Les dommages, détériorations ou dysfonctionnements dus à : a.
4. Frais concernant la désinstallation, l’installation, le transport en sens unique, l’assurance et le service de configuration.
3. Veuillez rapporter ou envoyer le matériel (frais de port payés) dans son emballage d’origine à votre centre de maintenance agréé par ViewSonic ou à ViewSonic. 4. Pour obtenir toute autre information ou connaître les coordonnées du centre de maintenance ViewSonic le plus proche, veuillez contacter ViewSonic. Limitation des garanties implicites : Il n’existe aucune garantie, expresse ou implicite, qui s’étende au-delà des descriptions contenues dans le présent document, y compris la garantie implicite de commercialisation et d’adaptation a un usage particulier.
La responsabilité de viewsonic se limite au coût de réparation ou de remplacement du produit. La sociéte viewsonic ne pourra pas être tenue pour responsable: 1. Des dommages causés à d’autres biens en raison d’un défaut du produit, les dommages résultant d’une gêne, de l’impossibilité d’utiliser le produit, d’un manque à gagner, d’une perte de temps, d’opportunités commerciales ou de clientèle, d'impact sur des relations commerciales ou toute autre nuisance commerciale, même si elle est notifiée de l’éventualité de tels dommages. 2. De tout dommage direct, indirect ou autre. 3. Toute réclamation effectuée auprès du client par un tiers. 4. Des réparations ou tentatives de réparation effectuées par du personnel non agréé par ViewSonic. Législation en vigueur : La présente garantie vous donne des droits juridiques spécifiques, mais vous pouvez également jouir d’autres droits qui varient en fonction de la législation de chaque état. Certains états n’autorisent pas les limites sur les garanties implicites et/ou n’admettent pas l’exclusion de dommages et intérêts directs ou indirects. De ce fait, les exclusions énoncées ci-dessus peuvent ne pas être applicables dans votre cas.
Pour plus d’informations concernant la garantie et les services proposés pour les produits ViewSonic vendus en dehors des États-Unis ou du Canada, veuillez contacter ViewSonic ou votre revendeur ViewSonic agréé. La période de garantie pour ce produit en Chine continentale (Hong Kong, Macao et Taiwan exclus) est sujette aux termes et conditions de la Carte de garantie d'entretien. Pour les utilisateurs en Europe et en Russie, les informations détaillées concernant la garantie sont disponibles sur notre site web à l’adresse suivante www.viewsoniceurope.com sous la rubrique Support/Warranty Information.
