DH3010 - Déshumidificateur CALOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur
Caractéristiques techniques principales	Capacité de déshumidification : 10 L/jour
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	30 x 20 x 50 cm
Poids	8 kg
Compatibilités	Convient pour les pièces jusqu'à 45 m²
Fonctions principales	Déshumidification, filtration de l'air
Entretien et nettoyage	Réservoir d'eau à vider régulièrement, filtre à nettoyer
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Système de coupure automatique lorsque le réservoir est plein
Informations générales utiles	Idéal pour lutter contre l'humidité et les moisissures

FOIRE AUX QUESTIONS - DH3010 CALOR

Comment nettoyer le réservoir d'eau du CALOR DH3010 ?

Pour nettoyer le réservoir d'eau, retirez-le de l'appareil et rincez-le à l'eau claire. Évitez d'utiliser des produits chimiques agressifs.

Pourquoi mon CALOR DH3010 ne produit-il pas de vapeur ?

Vérifiez que le réservoir d'eau est plein et correctement installé. Assurez-vous également que l'appareil est allumé et que le bouton de vapeur est activé.

Le CALOR DH3010 fait du bruit pendant son fonctionnement, est-ce normal ?

Un léger bruit est normal en raison de la circulation de l'eau. Cependant, si le bruit est excessif, vérifiez si l'appareil est sur une surface stable.

Comment détartrer le CALOR DH3010 ?

Pour détartrer l'appareil, utilisez un mélange de vinaigre blanc et d'eau. Remplissez le réservoir avec ce mélange et faites fonctionner l'appareil à vapeur jusqu'à épuisement.

Quelle est la durée de chauffe du CALOR DH3010 ?

Le CALOR DH3010 chauffe généralement en moins de 2 minutes, prêt à produire de la vapeur rapidement.

Puis-je utiliser de l'eau du robinet dans le CALOR DH3010 ?

Oui, vous pouvez utiliser de l'eau du robinet, mais il est recommandé d'utiliser de l'eau déminéralisée pour prolonger la durée de vie de l'appareil.

Comment stocker le CALOR DH3010 après utilisation ?

Laissez l'appareil refroidir complètement avant de le ranger. Assurez-vous que le réservoir est vidé et nettoyé.

Que faire si le câble d'alimentation du CALOR DH3010 est endommagé ?

Ne tentez pas de réparer le câble vous-même. Contactez le service après-vente de CALOR pour un remplacement.

Le CALOR DH3010 peut-il être utilisé sur tous les types de tissus ?

Oui, le CALOR DH3010 est conçu pour être utilisé sur la plupart des tissus, mais vérifiez toujours l'étiquette d'entretien de vos vêtements.

Comment régler la température de vapeur sur le CALOR DH3010 ?

Utilisez le bouton de réglage de la température sur l'appareil pour choisir le niveau de vapeur adapté à votre type de tissu.

MODE D'EMPLOI DH3010 CALOR

A litre attentivement et à conserver

GEBRUIKSAANWIJZING

Votre deshumidificateur Calor permet d'évacuer l'air humide en recueillant la vapeur d'eau en suspension dans l'air ambient. Il protège voire habitat des effets nefastes de I'excess d'humidité.

L'HUMIDITE S'EXPRIME SOUS FORME D'HUMIDITE RELATIVE (HR).

Le HR est le pourcentage indiquant la quantité de vapeur présente dans l'air par rapport à la quantité maximale d'eau que peut containir l'air ambiant, à cette température.

Le degré de HR se mesure avec un hygromètre :

• HR <50% : l'air de la piece est trop sec.
• HR entre 50 et 60% : l'air est sain.
• HR>60% : l'air est trop humide.

PRINCIPLE DE FONCTIONNEMENT

Votre déshumidificateur Calor contrôle précisé l'Humidité Relative grâce à un hygromètrelectronique :

• L'air est aspié par un système de ventilation puis passes dans un évaporateur qui recueille l'excess d'humidité en le rafraîchissant. L'air sortant de l'évaporateur est sec et froid.
• Il traverse ensuite le condenseur qui le rechauffe et le diffuse dans la piece.
• L'eau résultat de la condensation est recueillie dans le réservoir ou dans un tuyau de drainage continu.

LIEU D'INSTALLATION

Placer le déshumidificateur d'abord dans la piece nécessitant un traitement prioritaire.

Pour maintainir un bon degré d'hygrométrie, installer ensuite l'appareil dans un endroit central du domicile.

Afin que l'air puisse circuler librement, veiller à ne pas placer l'appareil derrière des rideaux ou proche de tout autre obstacle et laisser un minimum de 10 cm d'espace libre de chaque côte de l'appareil.

A.Tableau de commande
B. Poignée de transport
C. Grille de sortie d'air
D. Reservoir récaproduateur d'eau
E. Fenêtre indicatrice de replissage du réservoir
F. Poignée du réservoir
G. Flotteur

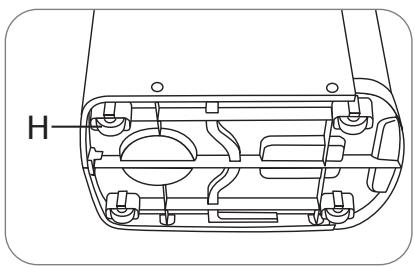

H. Roulettes

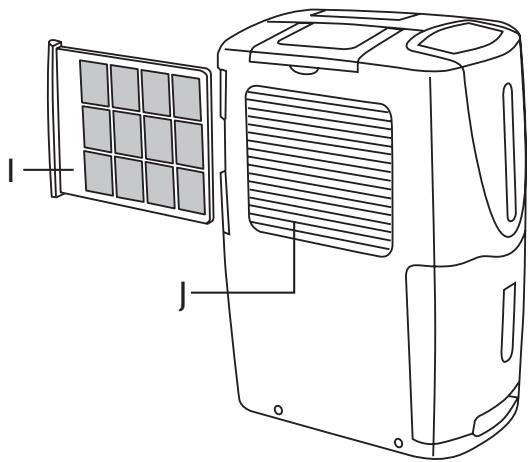

I. Support fibre amovable
J. Grille d'entrée d'air

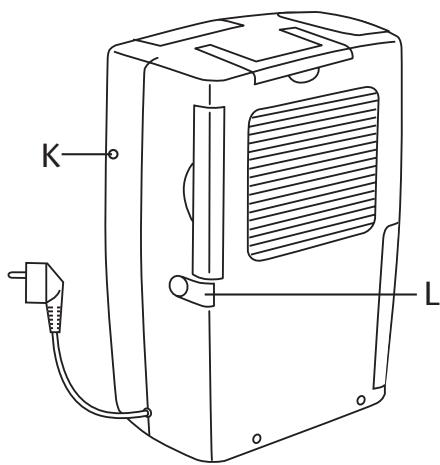

K.Accroche cordon
L. Ouverture pour drainage permanent

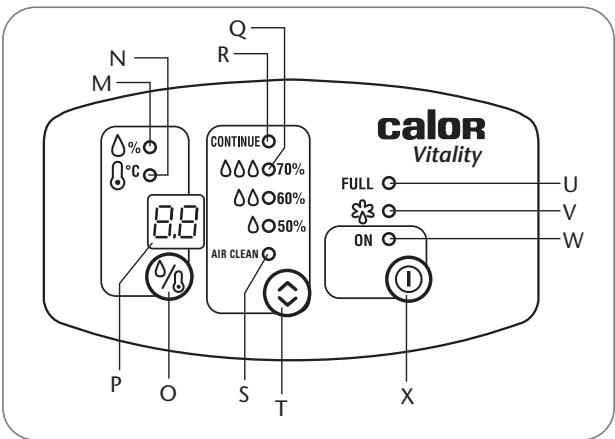

TABLEAU DE COMMANDE

M-Témoin de mesure de l'Humidité Relative (%)
N-Témoin de mesure de la Température (^)
O - Bouton de sélection Humidité Relative ou Température
P - Ecran d'affichage de la mesure : Humidité Relative ou Température.
Q-Voyants Taux d'Humidité Relative objectif
R-Voyant Deshumidification en CONTINUE
S-Voyant Fonction AIR CLEAN
T - Bouton de selection des fonctions
U-Témoin du Réservoir Plein
V-Témoin de Dégivrage
W-Voyant de fonctionnement
X-Bouton de mise en marche / arrêt

AVERTISSEMENTS

Il est essentiel de dire attentivement cette notice et d'observer les recommandations suivantes:
- Pour votre sécurité, cet apparéil est conforme aux normes et réglementations applicables (Directives Basse Tension, Compatibility Electromagnétique).
- Cet apparéil est destiné à un usage domestique uniquement. Il ne peut donc pas être utilisé pour une application industrielle.
- La garantie sera annulée en cas d'eventuels dommages resultant d'une mauvaise utilisation.
- Ne faites pas fonctionner votre apparéil dans un local empoussé ré ou un local représentant des risques d'incendie.
- Avant chaque utilisation, vérifie le bon état général de l'appareil, de la prise et du cordon.
- N'introduisez jamais d'objet à l'intérieur de l'appareil (ex : aiguilles...)
- Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.
- Lors de son utilisation, cet apparéil doit être tenu hors de portée des jeunes enfants, des animaux et de certaines personnes handicapées.
- Ne pas tirer le cable d'alimentation ou l'appareil, même pour débrancher la prise de courant du socle mural.
- Dérouler complètement le cordon avant chaque utilisation.
- Les règlementations concernant l'élimination de l'huile et de l'agent réfrigérant lorsque l'appareil est mis au rebut doivent être respectées.

TRES IMPORTANT

• Ne pas couvrir les grilles d'entrée et de sortie d'air.
• Ne pas toucher l'appareil avec les mains humides.
• L'appareil doit être installé en respectant les règles nationales d'installation électrique y compris fusible ou disjoncteur (en France norme NFC15100).
• Ne pas utiliser l'appareil à proximé d'objets et de produits inflammables (rideaux, aérosols, solvants, etc....)
• Ne jamais utiliser l'appareil inclé ou couché. Placer l'appareil sur une surface plane et stable.
• Ne pas poser de choses lourdes ou d'enfants sur l'appareil.
• Ne rien introduire dans le réservoir.
• Arrêteur votre apparéil par le bouton On/Off avant de le débrancher.
• Arrête et débrancher votre appareil avant de le déplacer.
• En cas d'absence prolongée: Arrête l'appareil avec le bouton (①) et débrancher.

TENSION

F

Avant la première utilisation, vérifie que la tension de votre installation corresponde bien à cette marquee sur l'appareil.

FONCTIONNEMENT

F

Assurez-vous avant la mise en marche de votre apparéil que :

• le positionnement de l'appareil décrit dans cette notice soit respecté,
• les grilles d'entrée et de sortie d'air soient totalement dégagées,
• l'appareil soit sur une surface plane et stable,

Marche/Arrêt

Brancher l'appareil : le taux d'humidité ambiente s'affiche sur l'écran.

Le déshumidificateur commence à fonctionner lors que vous aurez activé le bouton ON (X).

Les voyants ON, CONTINUE et AIR CLEAN vont s'allumer.

Affichage température et humidité

L'afficheur (P) de la température et de l'humidité indique le niveau de température et d'humidité ambient.

A la mise en marche de l'appareil, l'écran affiche le taux d'humidité relative en %.

Pour connaître la température, appuyer sur le bouton (O) et la température s'affichera en °C à l'écran. Appuyer sur le bouton (O) une seconde fois pour revenir au taux d'humidité relative.

Fonctions CONTROLE DE L'HUMIDITE:

Pour définiir le taux d'humidité relative objectif, sélectionner à l'aide du bouton (T) les fonctions 70% ou 60% ou 50%. Si levoyant 70% est allumé, cela signifie que l'air sera déshumidifié jusqu'à obtaining un taux d'humidité de 70%. L'appareil s'arrête automatiquement de fonctionner si le taux d'humidité est inférieur à 70% (le comprésur s'arrête, mais le ventilateur continuera à fonctionner). Le comprésur se remettra en marche automatiquement si le taux d'humidité dépasse 70%.

Le même processus se produit en cas de selection de 60% ou 50% d'humidité.

Pour sélectionner la fonction AIR CLEAN (S), utiliser le bouton (T). Le ventilateur de l'appareil se met en marche et l'air sera nettoyé en passant à travers le filtré sans être déshumidifié.

Fonction CONTINUE CONTINUE

L'appareil déshumidifie en continu si la touche CONTINUE (R) est activée par le bouton (T) et quel que soit le taux d'humidité ambiente.

Fonction FULL FULL

L'appareil émet un bip sonore et le témoin (U) clignote quand le réservoir d'eau est plein. Le voyant s'arrête de clignoter et le déshumidificateur se remet en marche lors que le réservoir est vidé puis remis en place.

Fonction DEGIVRAGE

Si levoyant (V) s'allume,le déshumidificateur est en mode dégivrage.Le compresseur s'arrête et levoyant AIR CLEAN (S) reste allumé.

Le compresseur se remettra en marche 8 minutes après la phase de dégivrage.

DRAINAGE CONTINU

Utiliser un tuyau PVC de 14 mm de diamètre.
- Enlever le réservoir de l'appareil.
- Dégager l'ouverture de drainage prévue à l'arrière de l'appareil (L) avec un object pointu.
- Insérer le tuyau dans l'ouverture de drainage et placer l'autre extrémité du tuyau de drainage dans une sortie d'écoullement.
-Raccorder le tuyau à la sortie de drainage et bien le serrer.

• S'assurer que la pente entre les 2 extrémités du tuyau permette un écoulement normal de l'eau.
• Enfin remetre le réserve en position (levoyant de fonctionnement s'allume et les autres s'eteignent).

VIDANGE DU RESERVOIR

Quandlereservoirestplein:

• l'appareil s'arrête et levoyant témoin rouge FULL (U) s'allume,
• tirer le réservoir doucement hors de l'appareil, le soulever par la poignée (F) puis vider l'eau,
• une fois vide, remetre le réservoir en place dans l'appareil.

TRANSPORT

• L'appareil est facile à déplacer grâce à ses roulettes.
• Attention :Votre apparéil compte un comprésur frigorifique, coucher l' apparéil peut entraîner des dysfonctionnements.

ENTRETIEN

F

• Il est impératif d'arrêter votre apparéil avec le bouton ① et de le débrancher avant toute opération d'entretien.
• Vous pouvez le nettoyer avec un chiffon légarement humide.
• Important: Ne jamais utiliser de produits abrasifs qui risqueraient de déterminer l'aspect de votre apparéil.
• Voitre appeareil est equiped'un filtre amovible et lavable qui doit etre nettoyeregulierement.
• Enlever le filtré en le glissant vers l'extérieur et le laver à l'eau du robinet.
• Prendre toujours soin de faire secher le filtre avant de le remettre en place.
• Ne jamais utiliser l'appareil sans son filtré.

RANGEMENT

F

• Lorsque vous n'utilisez pas l'appareil, celui-ci doit etre place dans un local a I'abri de I'humidite. Prenez soin de vider le réservoir d'eau.

CHARACTERISTIQUES TECHNIQUES

F

Caracteristique	DH 3010/A	DH 3020/A
Tension et fréquence	220V-240V / 50Hz	220V-240V / 50Hz
Puisance (W)	290 W	430W
Capacité d'absorption d'humidité (L/jour)	14L/Jour (32°C RH80%)	20L/Jour (32°C RH80%)
Poids (kg)	12 kg	14 kg
Température ambiente (°C)	5°C – 35°C	5°C – 35°C
Agent Réfrigérant / poids (a/g)	R134a / I85g	R134a / I70g
Capacité du réservoir ( L )	5.4 L
Dimensions (mm)	L372* H517* P245
Niveau sonore (dB)	42 dB

EN CAS DE PROBLEME

F

• Ne jamais démonter votre apparéil vous-même. Un apparéil mal réparé peut désenter des risques pour l'utilisateur.
• Avant de contacter un Centre Service agrée de notre réseau (voir numéro azur en fin de notice), assurez-vous que l'appareil soit en position normale de fonctionnement et que les grilles d'entrée et de sortie d'air seront totalement dégagées.

Type de problème	Points à vérifier
L'appareil ne fonctionne pas à sa mise en marche	Réserveur d'eau plein. Positionnement du réservoir. Branchement de l'appareil.
La capacité de déshumidification est trop faible	Propreté du filtrre. Niveau de température trop bas. Dégagement des grilles d'entrée et de sortie d'air.
Le comport recherche n'est pas atteint après un long moment de fonctionnement	Fermeture des portes et fenêtres. Propreté du filtrtre. Présence eventuelle d'émanation de vapeur dans la piece. Taille de la piece trop grande.
L'appareil est trop bruyant	Appareil positionné sur une surface stable et plane?
L'appareil s'accête	Réserveur d'eau plein, ou non en place. Température trop importante. Sélection du taux d'humidité relative mal réglé.

PARTICIPONS À LA PROTECTION DE L'ENVIRONNEMENT !

Votre appareil contient de nombreux materiaux valorisables ou recyclables. Confiez celui-ci dans un point de collecte ou a défaut dans un centre service agréé pour que son traitement soit effectué.
