PLA647G SMEG

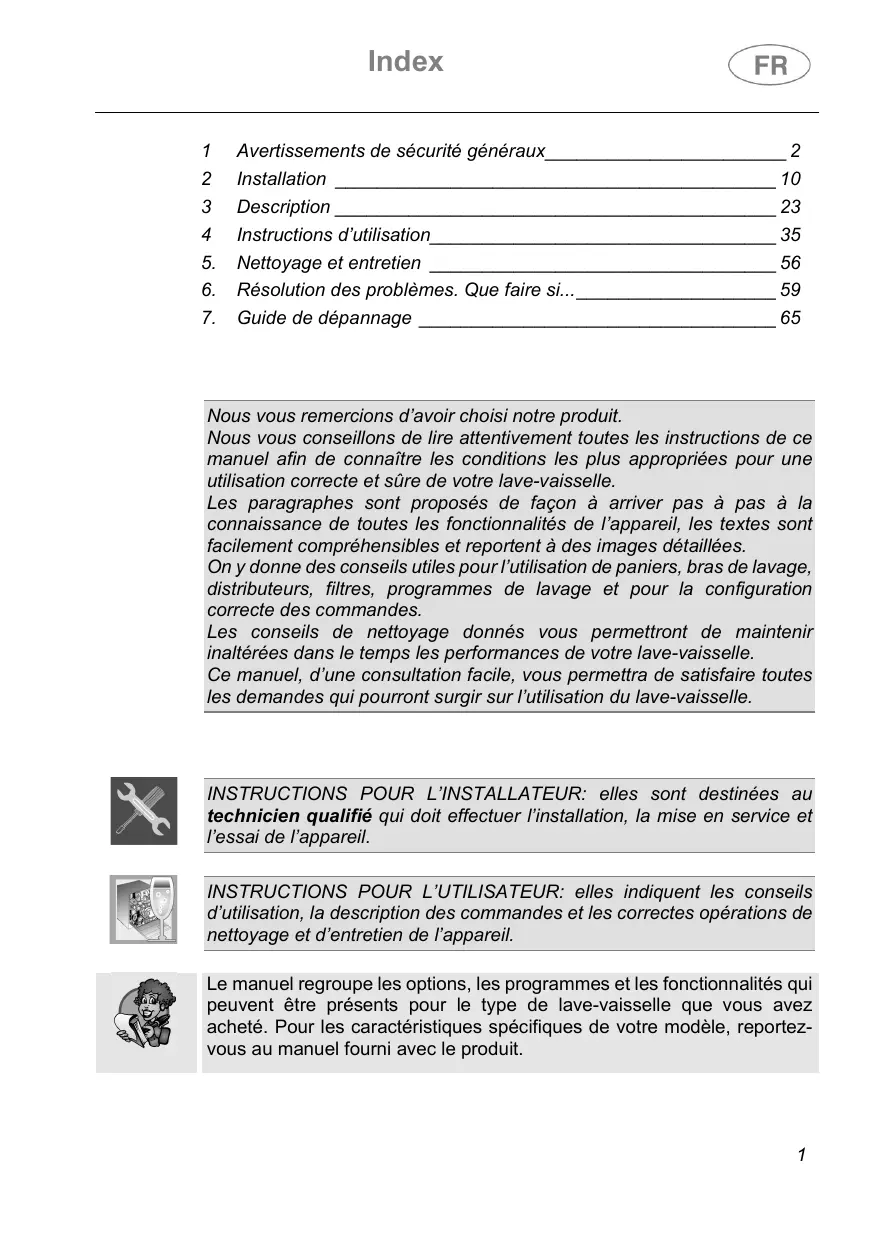

Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle. Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l’appareil, les textes sont facilement compréhensibles et reportent à des images détaillées. On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes. Les conseils de nettoyage donnés vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle. Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR: elles sont destinées au technicien qualifié qui doit effectuer l’installation, la mise en service et l’essai de l’appareil.

INSTRUCTIONS POUR L’UTILISATEUR: elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil. Le manuel regroupe les options, les programmes et les fonctionnalités qui peuvent être présents pour le type de lave-vaisselle que vous avez acheté. Pour les caractéristiques spécifiques de votre modèle, reportezvous au manuel fourni avec le produit.

 Cet appareil est prévu pour une utilisation de type domestique et pour toute autre application du même genre, par exemple, pour le personnel dans la cuisine des boutiques, les bureaux et les autres lieux de travail, dans les communautés, pour les clients dans les hôtels, les auberges, les chambres d’hôtes et toute autre structure résidentielle; son utilisation n'est permise que dans des lieux fixes. Il est fabriqué pour exercer la fonction suivante: lavage et séchage de la vaisselle; toute autre utilisation est à considérer comme étant impropre.

Le constructeur décline toute responsabilité pour des utilisations différentes de celles étant indiquées.  N’utilisez pas les appareils endommagés durant le transport. En cas de doute, consultez votre revendeur.

 La plaque avec les données techniques, le numéro de série et le marquage sont visiblement positionnés sur le bord interne de la porte. La plaque ne doit jamais être enlevée.

 Une connexion à la terre est obligatoire conformément aux normes de sécurité électrique en vigueur. Le fabricant décline toute responsabilité pour les dommages aux personnes ou aux choses dus au manque de mise à la terre de l’appareil ou d’une mise à la terre défectueuse.  Lors de l’installation, l’appareil doit être déconnecté du réseau.  N’installez pas l’appareil dans un lieu exposé au gel.  N’installez pas l’appareil à proximité d’équipements aux températures de rayonnement élevées (par ex. brûleurs à gaz, cheminées, etc.) pouvant l’endommager. 3

 Pour en assurer la stabilité, l’installation de l’appareil doit être faite sous un plan de travail continu, solidement fixé aux armoires adjacentes.

Si l’appareil est installé dans une armoire haute, l’appareil et l’armoire doivent tous deux être suffisamment fixés.  Si l’appareil n’est pas intégré et est donc accessible d’un côté, la zone des charnières de la porte doit être couverte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoire auprès des revendeurs spécialisés ou auprès du service après-vente.  Vérifiez que la tension et la fréquence de réseau correspondent aux indications de voltage sur la plaque d’identification de l’appareil. 4

 La prise sur le cordon d’alimentation et la prise correspondante devront être du même type et conformes à la règlementation en vigueur. N’utilisez pas d’adaptateurs ou de shunts pour éviter la possibilité de surchauffe ou de brûlure.  La fiche de l’appareil doit être accessible après l’installation. N’ôtez jamais la fiche en tirant sur le cordon d’alimentation.  Si l’appareil est fourni uniquement avec le cordon d’alimentation, il est nécessaire d’installer un disjoncteur pour fournir une déconnexion entière dans la protection contre une surtension classe III. Celui-ci doit être installé dans un emplacement facilement accessible sur la ligne d’alimentation.  L’appareil doit être connecté à l’alimentation en eau par l’intermédiaire de nouveaux tuyaux.  Immédiatement après l’installation, effectuez un bref essai de l’appareil (par ex. le cycle de lavage le plus bref). En cas de défaut de fonctionnement, débranchez l’alimentation électrique et contactez le centre de service technique le plus proche. Ne tentez pas de réparer l’appareil.  Le lave-vaisselle doit être utilisé par des adultes. Son utilisation par des personnes ayant des capacités physiques et/ou mentales réduites n’est admise que sous la supervision d’un responsable pour leur sécurité.  Empêchez toujours aux enfants de jouer avec l'appareil. 5

 Éloignez les enfants de la machine lorsque la porte est ouverte. Vérifiez toujours que le distributeur de détergent soit vide après l'achèvement du cycle de lavage.  Le nettoyage et l’entretien ordinaire de l’appareil par des enfants ne sont autorisés que sous la supervision d’un responsable pour leur sécurité.  Certains produits sont fortement alcalins. Évitez tout contact avec la peau et les yeux. Les détergents peuvent être extrêmement dangereux en cas d’ingestion. Ils contiennent des substances pouvant causer des dommages permanents à la bouche et à la gorge, et même provoquer l'étouffement. Respectez toutes les consignes de sécurité sur le conditionnement de ces produits.  Ne buvez pas l’eau résiduelle éventuellement présente sur la vaisselle ou dans le lave-vaisselle à la fin du programme de lavage.  N’introduisez pas de solvants comme de l’alcool ou de la térébenthine qui pourraient provoquer une explosion. N’introduisez pas de la vaisselle tachée de cendres, de cire ou de peinture/vernis.  Ne laissez pas la porte du lave-vaisselle ouverte car on pourrait la heurter. Vous appuyer, vous asseoir ou tirer sur la porte ouverte du lavevaisselle peut en causer le renversement.  À la fin de chaque utilisation, éteignez le lavevaisselle pour éviter une dispersion de l’électricité. 6

 Les couteaux et les autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontale dans le panier supérieur, en faisant attention de ne pas se blesser et qu’ils ne dépassent pas du panier.  Le lave-vaisselle répond à toutes les conditions imposées par les normes de sécurité en vigueur et relatives aux appareils électriques. D’éventuels contrôles techniques ne devront être effectués que par un personnel spécialisé et autorisé: les réparations effectuées par un personnel non autorisé comportent non seulement l’annulation de la garantie, mais peuvent également être une source de danger pour l’utilisateur.  En cas de panne, débranchez le lave-vaisselle du réseau électrique et fermez le robinet d’eau. En cas de dommages au cordon d’alimentation, faites-le remplacer par le fabricant ou par un service agréé.  Certains composants continuent à être alimentés même quand le bouton marche/arrêt est en position off. Avant toute opération d’entretien sur l’appareil, débranchez l’alimentation secteur ou coupez le courant par l’intermédiaire du dispositif d’interruption au mur.  Ne nettoyez pas le lave-vaisselle au jet d’eau ni avec un nettoyeur haute pression ou à vapeur. 7

Attention: le dispositif fonctionne uniquement si le lave-vaisselle est branché à l’électricité. 1.1 Déclaration de conformité L’appareil est conforme aux exigences fondamentales des directives européennes suivantes: - 2009/125/CE - 2011/65/UE - 2014/35/UE - IEC/EN 62471, groupe de risque 1, pour les modèles avec éclairage interne.  Coupez le câble d'alimentation électrique;  rendez la serrure inutilisable. Le fabricant décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non originales.

 Si le lave-vaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau

à isolation thermique afin de prévenir les surchauffes et les pannes.  Pour assurer la stabilité, installez les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents.  Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables dans toutes les directions; contrôlez que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop tendus. .  Pour le passage de tuyaux et du câble d’alimentation, le trou doit avoir un diamètre de 8 cm minimum.  Avant de positionner définitivement le lavevaisselle, ouvrez le robinet d’arrivée d’eau et assurez-vous de l’absence de fuites sur le raccord au robinet, sur le raccord au lave-vaisselle et sur le tuyau.  Pour une installation en appui sur la paroi postérieure du lave-vaisselle, il faut faire passer les 11

Les pièces de rechange suivantes seront disponibles pendant 7 ans après la fin de production du modèle: la pompe de lavage et de vidange, les résistances de chauffage, les tubages, y compris les tuyaux, les vannes, les filtres et les dispositifs d’acquastop, les parties structurelles et internes relatives à la porte (séparément et combinées), les cartes à circuits imprimés, les écrans électroniques, les interrupteurs à pression, les thermostats et les capteurs, les logiciels et les micrologiciels, y compris le logiciel pour le rétablissement. Les pièces de rechange suivantes seront disponibles pendant 10 ans après la fin de production du modèle: les charnières et les joints d’étanchéité de la porte, les autres joints, les bras de lavage, le groupe de filtration, les paniers, les voies de guidage et les accessoires. Certaines pièces de rechange ne sont disponibles que pour les réparateurs autorisés. Toutes les pièces de rechange ne concernent pas tous les modèles.

Mettez l’appareil à niveau au sol à l’aide de pieds réglables en utilisant la clé hexagonale mâle appropriée. Cette opération est indispensable pour assurer le fonctionnement correct du lave-vaisselle.

Certains modèles sont dotés d’un seul pied postérieur à crémaillère réglable à l’avant à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil.

électroménagers traditionnels encastrés prévus pour la cuisine (cheminées, poêles…).

Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d’autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimales, mise en place, etc.). Vérifiez auprès de votre revendeur ou du site du fabricant si votre lave-vaisselle peut être installé en position surélevée. Dans ce cas, le lavevaisselle et le meuble dans lequel il est logé ou sur lequel il est placé doivent être fixés de manière à garantir la stabilité et éviter toute possibilité de basculement. Le lave-vaisselle étant installé en position surélevée, faites particulièrement attention à l’extraction des paniers, pour éviter que des objets ou des paniers ne tombent. Une installation incorrecte peut faire basculer l’appareil.

- Si l’appareil n’est pas intégré et est donc accessible d’un côté, la zone de la charnière de la porte doit être couverte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoires auprès des revendeurs spécialisés ou auprès du service après-vente.

- Le plan top des lave-vaisselles à installation libre peut être retirée pour permettre 'installation sous un plan de travail. Il est nécessaire d’acheter le kit approprié auprès de revendeurs agréés ou du Service d’assistance technique. L'opération doit être effectuée par du personnel autorisé.

Pour le raccordement du lave-vaisselle au réseau hydrique, utilisez exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

RACCORDEMENT À LA PRISE D’EAU Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté ¾” gaz en interposant le filtre A en dotation. Bien visser la bague du tuyau avec les mains puis compléter l’opération en serrant d’environ ¼ de tour avec une pince. Dans les modèles dotés d’AQUASTOP, le filtre est déjà présent dans la bague filetée.

Note supplémentaire pour le raccordement à l'eau, concernant le marché allemand:

Avant de raccorder le produit à l’alimentation en eau de la maison, s’assurer que celle-ci soit dotée d’un dispositif de sécurité contre la contamination de l'eau potable par refoulement (selon DIN EN 1717). Les vannes et/ou les robinets de l'eau sont dotés de ces dispositifs de sécurité, si le système d’eau de la maison a été réalisé de manière adéquate.

Indice de protection contre l’humidité : IPX0

La fiche à l’extrémité du câble d’alimentation et la prise correspondante devront être du même type et conformes aux normes en vigueur sur les installations électriques.

La fiche devra être accessible après l’installation. Ne jamais ôter la fiche en tirant sur le cable. Après le remplacement du câble d’alimentation, assurez-vous que l’étrier d’ancrage du câble soit correctement fixé. Évitez l'utilisation d’adaptateurs ou de dérivateurs car ils pourraient provoquer des échauffements et des brûlures. Le remplacement du câble d’alimentation doit être effectué par le fabricant ou par un SAV agréé afin d’éviter tout risque.

SI L’APPAREIL N’EST PAS MUNI DE PRISE MAIS SEULEMENT DU CÂBLE D’ALIMENTATION :

Sur la ligne d’alimentation de l’appareil, dans un endroit facilement accessible, montez un dispositif d’interruption omnipolaire de catégorie surtension III. Le branchement au réseau électrique doit être exécuté exclusivement par un technicien spécialisé en suivant le schéma ci-dessous et conformément aux lois en vigueur.

N = bleu Remplcement du fusible Si l’appareil est fourni avec un fusible BS 1363A 13A dans la fiche pour le branchement au réseau d’alimentation, il vous faudra, pour le remplacement du fusible dans ce type de fiche, utiliser un fusible approuvé par A.S.T.A. de type BS 1362 et procéder comme suit : 1. Retirez le couvercle A et le fusible B. 2. Introduisez le nouveau fusible dans le couvercle. 3. Repositionnez-les tous les deux dans la fiche. 21

Le couvercle du fusible doit être repositionné lorsque le fusible est remplacé. S’il est perdu, la fiche ne peut être réutilisée tant qu’un autre couvercle de rechange approprié n’a pas été installé. Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l’inscription sur la base de la fiche qui en décrit la couleur. Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.

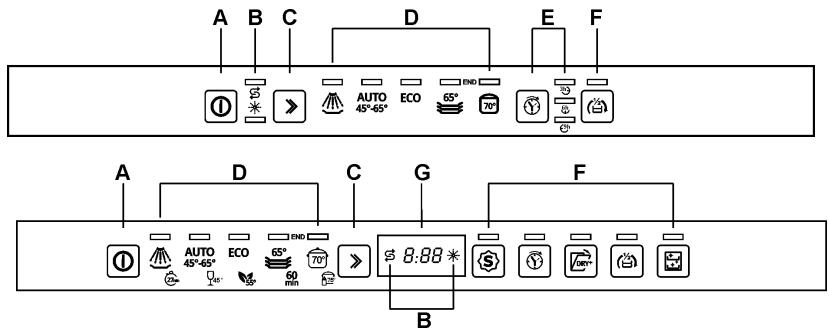

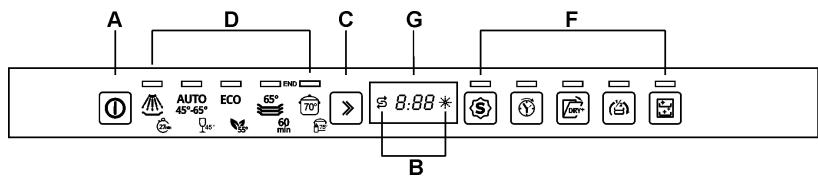

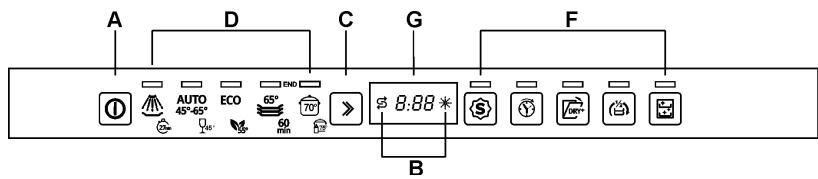

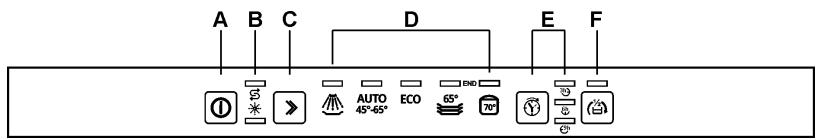

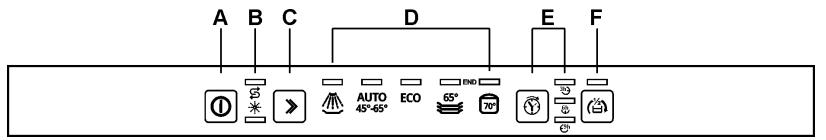

Le bandeau représenté est fourni à titre indicatif.

A B C D BOUTON ON-OFF VOYANTS manque de SEL et de PRODUIT DE RINÇAGE (selon les modèles)

BOUTON SÉLECTION PROGRAMMES VOYANTS programmes BASE + SUPPLEMENTAIRES (selon le modèle)

À la fin du programme, la lumière s’éteint pour diminuer la consommation en stand-by.

Les informations font référence au programme STANDARD EN60436

(indiqué dans le tableau des programmes), le plus efficace en termes de consommation combinée d’énergie et d'eau. Le programme est indiqué pour de la vaisselle avec un encrassement normal, et est utilisé pour évaluer la conformité à la réglementation UE en matière de conception écologique. TREMPAGE VERRES À VIN 45° Casseroles et vaisselle dans Verres à vin et porcelaines l'attente d’un autre cycle de légèrement encrassés. lavage DEMI-CHARGE DÉLICAT 50° Lavage de charges réduites de Verres à vin et vaisselle mixte vaisselle avec un encrassement légèrement encrassés. normal, lavée immédiatement après son utilisation MIX 65° EXPRESS 27’ Vaisselle mixte et casseroles Programme rapide pour avec un encrassement normal, vaisselle légèrement sale, même avec des résidus secs lavée immédiatement après son utilisation. HYGIÈNE 99,9% SILENT Lavage intensif de plats, Vaisselle moyennement sale, casseroles, poêles, biberons. même avec des résidus secs. Il Idéal pour la vaisselle utilisée garantit la réduction maximale par des enfants ou des du niveau de bruit perçu, il est personnes souffrant d'allergies donc recommandé pour un afin d’obtenir un niveau fonctionnement de nuit. d'hygiène supérieur. AUTO FULL EXPRESS 60’ Pour vaisselle mixte et Programme rapide pour casseroles avec un vaisselle mixte et casseroles encrassement normal. Le laveavec un encrassement normal, vaisselle détermine même avec des résidus secs. automatiquement les En 60 minutes la vaisselle est paramètres de lavage. lavée et séchée. GREEN EXPRESS INTENSIVE 70° Programme rapide à faible Plats, casseroles et poêles très consommation d'eau et sales, même avec des résidus d'énergie. Pour vaisselle mixte secs avec un encrassement normal, lavée immédiatement après son utilisation. 26

Instructions d’utilisation

Indiqué pour le lavage intensif de plats, casseroles, poêles, planches à découper, biberons. Idéal pour la vaisselle utilisée par les enfants ou les personnes souffrant d’allergies. REMARQUE: Le programme dénommé Hygiène 99,9% a été testé par un laboratoire externe (VDE) sans aucune option sélectionnée. Pour garantir l’efficacité du programme, le cycle ne doit pas être interrompu. OUVERTURE AUTOMATIQUE DE LA PORTE – DRY ASSIST (toujours présente sur le programme ECO) (peut être présente sur d’autres programmes, veuillez vous référer au manuel inclus avec le produit). Le programme se termine avec une phase de séchage constituée d’un temps à porte fermée plus un temps avec porte entre-ouverte (simple temps d’attente pour favoriser ultérieurement le séchage). La durée dépend du programme et du modèle. Toute intervention (ouverte/fermeture porte, arrêt, etc.) durant cette phase comporte la fin anticipée du programme. Il est possible d’interrompre le programme durant la phase de séchage et de vider le lave-vaisselle avant la fin effective (end) signalée par un système visuel et/ou acoustique (selon le modèle), mais le séchage pourrait ne pas être optimal. Le déroulement prévu du programme est complet seulement quand la fin (end) est signalée par une système visuel et/ou acoustique (selon le modèle). L'espace nécessaire pour permettre l’ouverture de la porte doit être libre. L'ouverture et la fermeture de la porte ne doivent pas être forcées avant la fin effective du programme de lavage. (*) Programme standard selon la normeEN60436. L’option DRY ASSIST (si le bouton est présent) doit être activée.

Classe d'efficacité de séchage déterminée sur une échelle de «G» (efficacité minimale) à «A» (efficacité maximale).

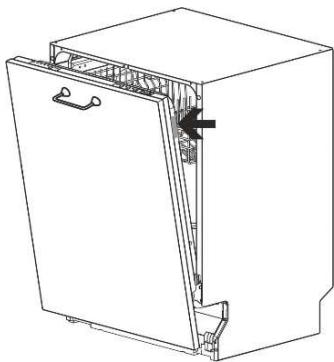

Note pour les instituts testeurs

Les instituts testeurs reçoivent des indications pour les tests comparatifs (par ex. selon la norme EN60436). Si le feuillet pour les instituts n’est pas compris dans la documentation, demandez les indications à l’adresse courriel suivante : dishwasher@test-domestic-appliances.com Au moment de la demande, indiquez le modèle (MOD) et le numéro de série (S/N) présents sur l’étiquette appliquée sur le côté de la porte.

Le robinet de l’eau soit ouvert.

 Dans le réservoir de l’adoucisseur , il y ait du sel régénérant.  Dans le réservoir, il y ait la dose adéquate de détergent.  Les paniers aient été chargés correctement.  Les bras de lavage tournent librement et sans obstacles.  La porte du lave-vaisselle soit bien fermée. Attention : Au cours de la phase initiale du programme de lavage, le fonctionnement des bras de lavage n’est pas perçu, parce que leur rotation commence environ 5 minutes après le démarrage. Ceci est le cours normal du cycle de lavage.

DÉCOMPTE DES CYCLES (seulement sur certains modèles)

Cette fonction permet d'afficher le nombre de cycles total effectués au moment de l’installation. Pour afficher les deux pages-écrans indiquant les cycles effectués par la machine, appuyez sur la touche

Toutes les options se désactivent à la fin du cycle de lavage.

1 SPECIAL Génère les programmes supplémentaires.

Indiquée pour une petite quantité de vaisselle à laver, l’option permet une économie d’électricité et réduit la durée du programme.

Permet de retarder le démarrage du programme de 1 à 3 heures jusqu’à 9, 12, 24 heures en fonction des modèles. Programme de lavage machine. Doit être mis en marche avec la machine vide, sans vaisselle.

SPECIAL (si présent)

L’option sélectionnée avec un programme de lavage quelconque permet d’activer une série de programmes supplémentaires. Après avoir sélectionné le programme souhaité, appuyez sur le bouton (le voyant s’allume). Elle se désactive automatiquement à la fin du programme. DEMI-CHARGE FLEXI ZONE (si présent) Adaptée pour une petite quantité de vaisselle à laver, l’option permet une économie d’électricité. Placez la vaisselle dans les deux paniers et introduisez dans le distributeur une quantité de détergent inférieure à celle utilisée pour la charge complète. EXTRA DRY (si présent) L’option modifie les paramètres pour garantir un meilleur séchage de la vaisselle. Indiquée pour les charges avec de la vaisselle au séchage difficile tels que les casseroles, les poêles antiadhésives et les récipients en plastique. N’a pas d’effet sur le programme Éco (selon les normes en vigueur).

économie d'énergie significative. La première partie de la phase de séchage se déroule à porte fermée, puis la porte s’ouvre automatiquement de quelques centimètres. Toute intervention

(ouverte/fermeture porte, arrêt, etc.) durant la phase de séchage (aussi bien à porte fermée ou ouverte) comporte la fin anticipée du programme. Il est possible d’interrompre le programme durant la phase de séchage et de vider le lave-vaisselle avant la fin effective (end) signalée par un système visuel et/ou acoustique (selon le modèle), mais le séchage pourrait ne pas être optimal. Le déroulement prévu du programme est complet seulement quand la fin (end) est signalée par une système visuel et/ou acoustique (selon le modèle). L'espace nécessaire pour permettre l’ouverture de la porte doit être libre. L'ouverture et la fermeture de la porte ne doivent pas être forcées avant la fin effective du programme de lavage. DELAY (si présent) Appuyez sur le bouton DELAY pour programmer le démarrage du lavevaisselle pendant la plage horaire souhaitée (par ex. nocturne). En fonction des modèles, l’affichage est visible sur l’écran ou sur les voyants relatifs. Il n'est pas possible de sélectionner l’option une fois le programme démarré. Pour annuler le réglage, appuyez plusieurs fois sur le bouton jusqu’à ce que les voyants s’éteignent ou la valeur sur l’écran ne soit mise à zéro. À la fermeture de la porte, le lave-vaisselle effectue un prélavage, après quoi le «retard programme» réglé s’enclenche. SELF CLEAN (si présent) Programme de lavage machine. Le cycle doit être mis en marche avec la machine vide, sans vaisselle. Nous recommandons de répéter le programme tous les 2-3 mois, en utilisant des détergents pour lavevaisselle prévus à cet effet. Pendant le fonctionnement, le voyant clignote. À la fin du programme, il reste allumé et les voyants des programmes 4 et 5 clignotent. L’écran (si présent) affiche «End». «Certains modèles de lave-vaisselle sont dotés de lumières qui illuminent l’intérieur de la cuve. L’illumination s’active après que la porte a été ouverte d’environ 35 cm. La lumière s’éteint lors de la fermeture de la porte. Au cas où la porte reste ouverte, l’illumination se désactive automatiquement après environ 14 minutes. 31

Instructions d’utilisation

Relâcher et appuyer à nouveau sur le bouton de sélection programmes; « bof » apparaît sur l’afficheur. Le signal sonore de fin de cycle est désactivé. Répéter la procédure pour le réactiver. La procédure affecte également le signal sonore (bip) en appuyant sur les boutons. Les alarmes sonores de fin de cycle et de pression des boutons ne peuvent pas être gérées indépendamment. Modèles sans afficheur : Maintenir le bouton de sélection programmes enfoncé jusqu'à ce que tous les voyants programmes s’allument simultanément. Relâcher et appuyer à nouveau sur le bouton de sélection programmes; les voyants programmes s'éteignent. Le signal sonore de fin de cycle sera désactivé. Répéter la procédure pour le réactiver. La procédure affecte également le signal sonore (bip) en appuyant sur les boutons. Les alarmes sonores de fin de cycle et de pression des boutons ne peuvent pas être gérées indépendamment. POUR ÉCONOMISER DE L’ÉNERGIE ! … ET RESPECTER L’ENVIRONNEMENT  Si vous suivez les instructions et les conseils du fabriquant, le lavage au lave-vaisselle consommera moins d’eau et d’énergie par rapport au lavage manuel.  Utilisez toujours le lave-vaisselle à pleine charge.  Chargez le lave-vaisselle correctement comme indiqué dans le mode d’emploi. Des chargements incorrects comportent de mauvais résultats de lavage et un gaspillage d'eau, d’énergie et de détergent.  Ne lavez pas la vaisselle à l'eau courante avant de la poser dans le lave-vaisselle. Ce serait un gaspillage d'eau et d’énergie inutile.  Utilisez le programme de lavage le plus approprié à chaque type de charge.  Raccordez le lave-vaisselle à une installation d’eau chaude jusqu’à 60°C (si disponible).  Avec la même quantité de vaisselle et le même degré de saleté, si les instructions et les recommandations du fabricant sont suivies, le lavage au lave-vaisselle consomme moins d'eau et d'énergie que le lavage manuel.

À la fin du programme, le lave-vaisselle émet un bref signal sonore et les voyants des programmes 4 et

5 (marqués «end») clignotent. On obtient l’extinction de la machine en ouvrant la porte et en appuyant sur le bouton d’MARCHE/ARRÊT(1). GESTION DE L’ÉNERGIE Après 5 minutes d’inactivité (cycle de lavage terminé, interrompu ou programmé sans avoir été lancé), le lave-vaisselle s’éteint. EXTRACTION DE LA VAISSELLE À la fin du programme de lavage, attendez u moins 20 minutes avant d’extraire la vaisselle, de sorte à ce qu’elle refroidisse. Pour éviter que d’éventuelles gouttes d’eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d’abord le panier inférieur et ensuite le panier supérieur.

Les voyants des programmes (D) / écran (G) indiquent le réglage courant.

Appuyez sur le bouton de sélection des programmes pour sélectionner le niveau de dureté de l'eau. Selon le modèle

À la suite du réglage ou de l'affichage de celle qui est configurée, il suffit de relâcher le bouton pendant quelques secondes, et le lave-vaisselle se remet automatiquement à l’état standard en quittant le mode réglage.

(indice de dureté de l’eau) est responsable des taches blanchâtres sur la vaisselle sèche, qui, avec le temps, a tendance à devenir opaque. Le lave-vaisselle est équipé d’un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l’eau les substances durcissantes.

SEL En utilisant de l’eau d’une dureté moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l’adoucisseur a une capacité d’environ 1 kg de sel en grains. Certains modèles sont dotés d’un indicateur optique de niveau de sel. Dans ces modèles, le bouchon du réservoir du sel contient un flotteur de couleur verte qui descend lorsque la concentration de sel dans l’eau diminue.

Lorsque le flotteur vert n’est plus visible du bouchon transparent, ajoutez le sel régénérant. Le réservoir est situé sur le fond du lave-vaisselle Le sel empêche la formation de calcaire.    Seulement à la première utilisation, introduisez un litre d'eau dans le réservoir. Avec l’entonnoir fourni, ajoutez le sel (environ 1 kg). Revissez le bouchon et retirez tout résidu de sel.

Afin que le système d’adoucissement de l'eau puisse fonctionner sans problèmes, l’appareil effectue un cycle de régénération du système à intervalles réguliers.

Le processus de régénération est composé de différentes phases. Il commence à la fin du dernier cycle de rinçage, après que la quantité d'eau indiquée dans le réglage de la dureté de l'eau de réseau a été atteinte pendant le cycle de lavage, et termine au début du cycle de lavage suivant. Le processus de régénération augmente la durée du cycle et la consommation d'eau et d’électricité. Ci-dessous une vue d'ensemble de la consommation de régénération du système d'adoucissement en utilisant le programme Eco avec un réglage de dureté de l'eau de H2. 37

Instructions d’utilisation

Consommation d'eau pendant la régénération

(litres) À la fin du dernier rinçag e Au début du cycle de lavage suivan t

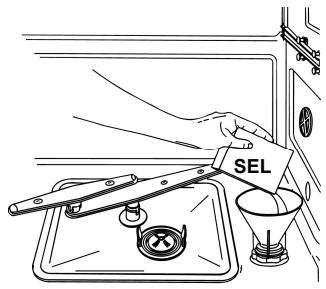

Lorsque cela est nécessaire, effectuez l’opération de chargement du sel avant de faire démarrer le programme de lavage; la solution saline excessive sera ainsi éliminée par l’eau; la présence prolongée d’eau salée à l’intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion et ne peut en aucun cas engager notre responsabilité.

Faites attention à ne pas confondre l’emballage du sel avec celui du détergent: l’introduction de détergent dans le réservoir du sel endommagera l’adoucisseur.

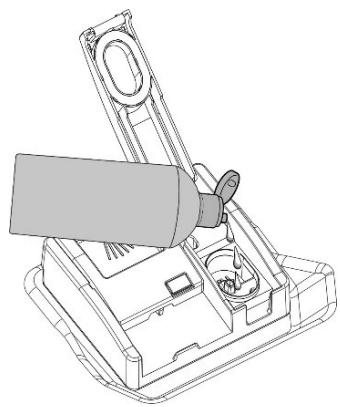

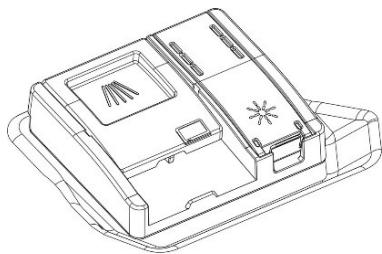

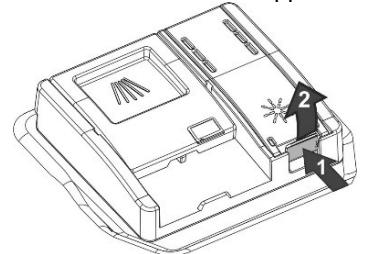

Le produit de rinçage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire; il est automatiquement ajouté à l’eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté intérieur de la porte. Pour ajouter le produit de rinçage:  Ouvrez le conteneur, en appuyant et en soulevant la languette sur le couvercle.  Introduisez le produit de rinçage jusqu’au remplissage du conteneur. Ajoutez à nouveau le produit de rinçage quand le voyant de signalement du manque de produit de rinçage s’allume.  Fermez le couvercle, le déclic de fermeture est audible.  Nettoyez à l'aide d'un chiffon le produit de rinçage s’étant éventuellement échappé car il pourrait produire de la mousse.

À la suite du réglage ou de l'affichage de celle qui est configurée, il suffit de relâcher le bouton pendant quelques secondes, et le lave-vaisselle se remet automatiquement à l’état standard en quittant le mode réglage.

TABLEAU DE RÉGLAGE DU PRODUIT DE RINÇAGE 0 – pas de distribution

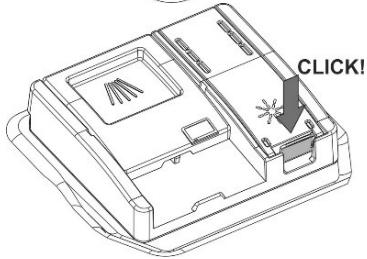

Refermez le couvercle en le faisant glisser jusqu’au déclic d'arrêt. Pendant le lavage, le distributeur s'ouvrira automatiquement. Introduisez le détergent ou la pastille seulement avec le conteneur sec.

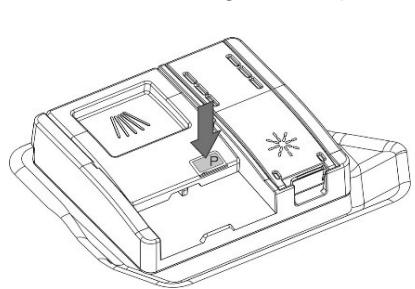

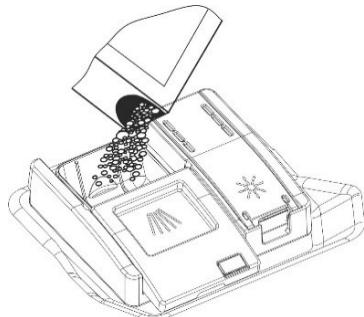

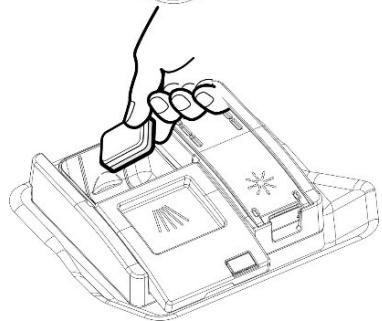

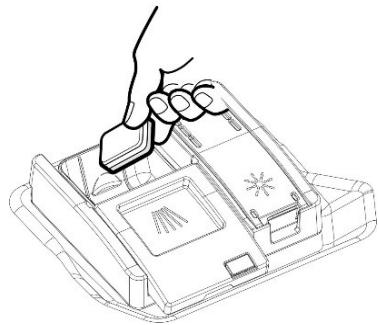

À l’exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose adéquate de détergent. Le produit de rinçage sera par contre ajouté seulement en fonction des besoins.

Gardez les emballages de détergent bien fermés dans un lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité. N’utilisez pas de détergents pour laver la vaisselle à la main sous peine de compromettre le fonctionnement du lave-vaisselle. Dosez correctement la quantité de détergent car une quantité insuffisante provoque une élimination incomplète de la saleté, tandis qu’une quantité excessive n’augmente pas l’efficacité du lavage, mais ne représente qu’un gaspillage. Pour la protection de l’environnement nous conseillons l’emploi de détergents sans phosphates ni chlore.

L’introduction de détergent, même liquide, dans le réservoir du produit de rinçage endommagera le lave-vaisselle.

4.5 Avertissements et conseils généraux

Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de lire les conseils suivants concernant la nature de la vaisselle à laver et son placement dans les paniers. Il n’existe généralement pas de limites quant au lavage de la vaisselle d’usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques. Avant de disposer la vaisselle dans les paniers, il est nécessaire:  d’éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de lavage;  de faire tremper les casseroles ou les poêles qui présentent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement; les placer ensuite dans le PANIER INFÉRIEUR. Effectuez un prélavage de la vaisselle sous l’eau courante avant de la charger dans les paniers représente un gaspillage inutile d’eau. Une disposition correcte de la vaisselle assure de bons résultats de lavage. 42

Instructions d’utilisation

Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l’écoulement de l’eau ; Ne disposez pas les articles de vaisselle les uns sur les autres ou de sorte à ce qu’ils se couvrent réciproquement; Ne disposez pas les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.

ASSUREZ-VOUS que la vaisselle utilisée soit indiquée pour le lavage dans le lave-vaisselle.

Vaisselle ne pouvant être lavée dans un lave-vaisselle:    Vaisselle en plastique: la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur; Vaisselle et objets en cuivre, étain, zinc et laiton: ils tendent à se tacher; Argenterie: la vaisselle en argent peut se tacher; Verre et cristal: les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes; Vaisselle avec des décorations: les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselles, même s’il peut arriver que leurs couleurs pâlissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois. 43

Instructions d’utilisation

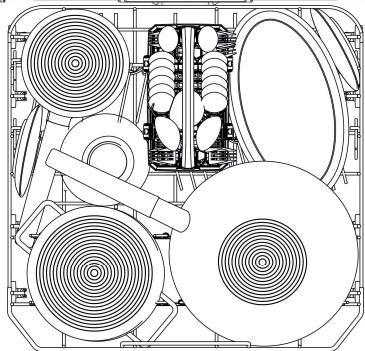

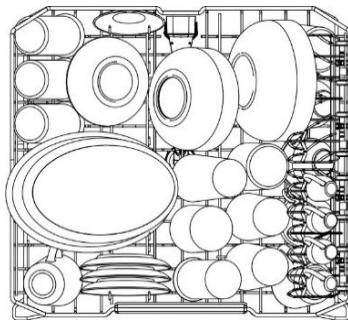

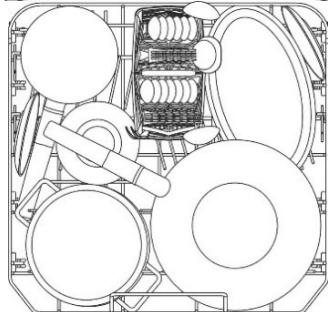

Toutes les combinaisons et variétés de charge sont permises à condition que vous preniez soin de disposer la vaisselle, les casseroles et les poêles de façon à ce que toutes les surfaces soient exposées aux jets d’eau provenant du bas. Avec supports fixes

Pour exploiter au maximum l’espace dans le panier lorsque vous chargez de la vaisselle de grandes dimensions, certains modèles sont dotés de supports basculants pour assiettes en 2 ou 4 secteurs.

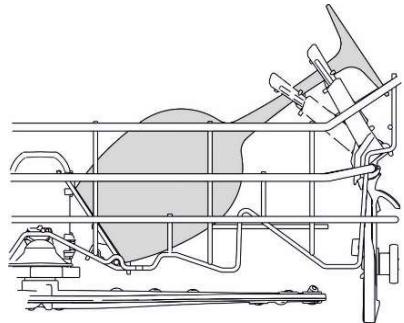

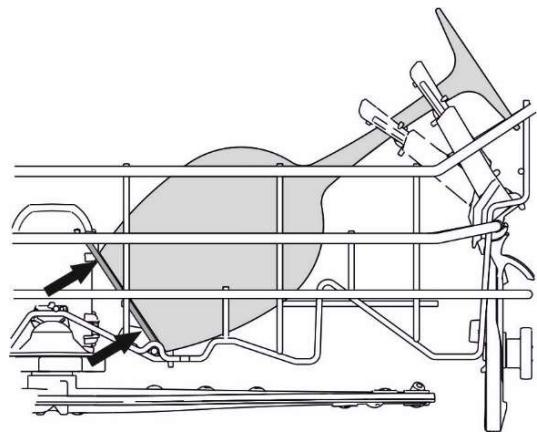

Avec supports basculants

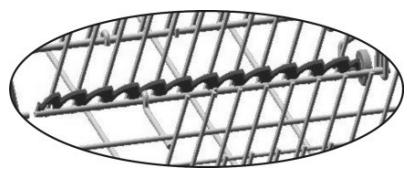

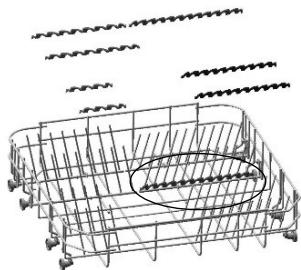

SUPPORTS PANIER INFÉRIEUR Certains modèles sont équipés de supports du panier inférieur utiles pour améliorer le séchage des assiettes. Les supports se trouvent dans le sachet des accessoires, pour les utiliser, enfilez-les dans les logements prévus (voir figure).

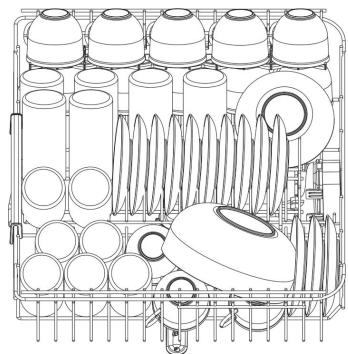

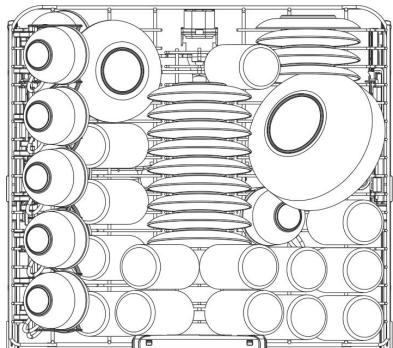

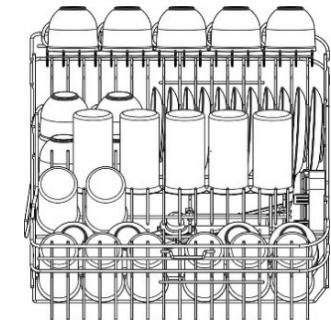

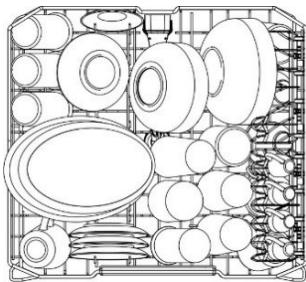

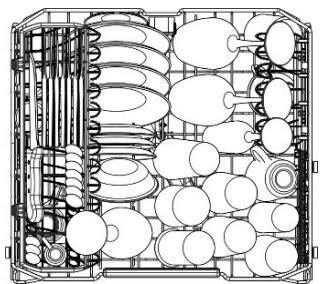

PANIER SUPÉRIEUR Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d’une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique. Si le panier supérieur est utilisé dans la position la plus basse, on pourra également y charger des plats à condition que ces derniers soient peu sales. CHARGEMENT DU PANIER SUPÉRIEUR Mettez les assiettes tournées vers l’avant; les tasses et les récipients creux seront placés avec l’ouverture tournée vers le bas. Le côté gauche du panier pourra être chargé avec les tasses et les verres disposés sur deux plans. Au centre, vous pouvez enfiler les assiettes et les assiettes à dessert verticalement dans les supports prévus. Exemples de chargement:

(selon le modèle acheté), sinon placez-les avec les manches vers le haut.

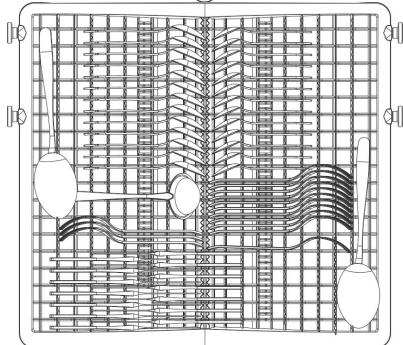

Les louches, les cuillères en bois et les couteaux de cuisine peuvent être placés dans le panier supérieur, en veillant à ce que l'extrémité des couteaux ne dépasse pas du panier. Les grilles supérieures peuvent être ouvertes pour insérer de petits objets, par exemple.

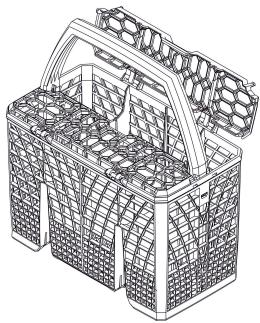

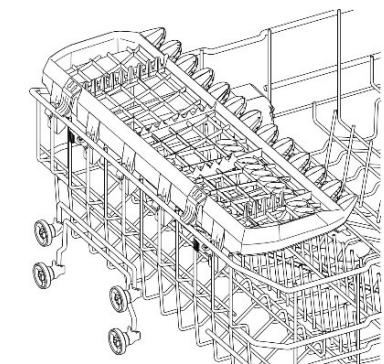

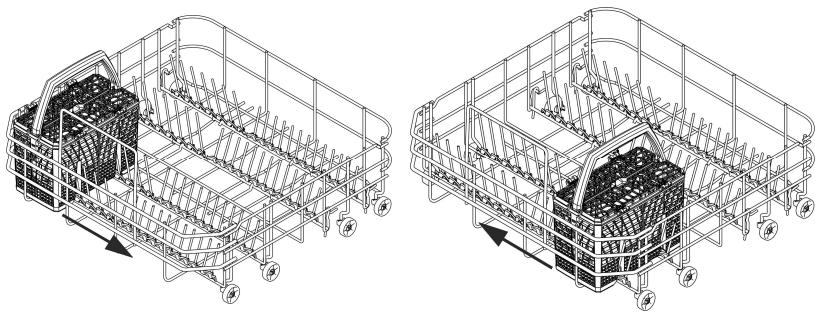

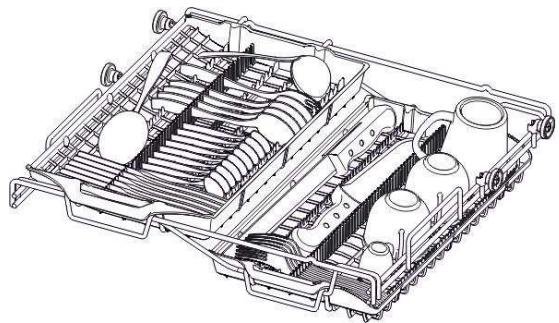

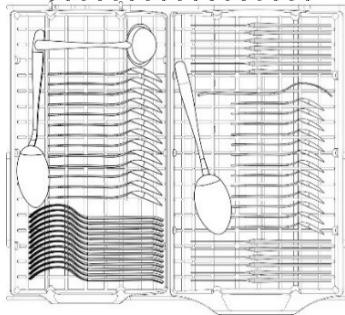

Le panier à couverts coulisse dans le sens transversal et peut être placé

à n’importe quel endroit permettant une utilisation optimale de l’espace du panier inférieur.

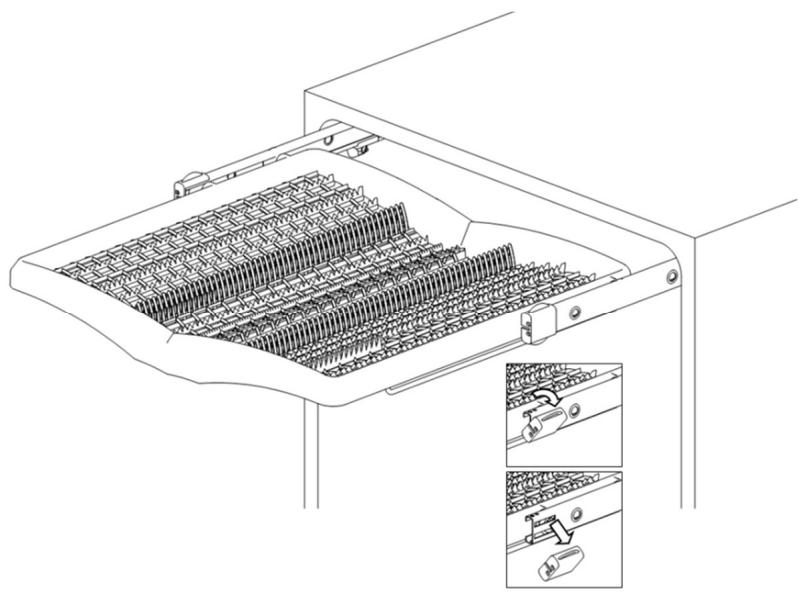

L’extraction «à coulisse » en facilite la charge, mais il est également possible de l’extraire complètement des guides à coulisse en retirant les arrêts (suivez le schéma).

Faites très attention pour remettre les arrêts, afin d’éviter une chute accidentelle du panier.

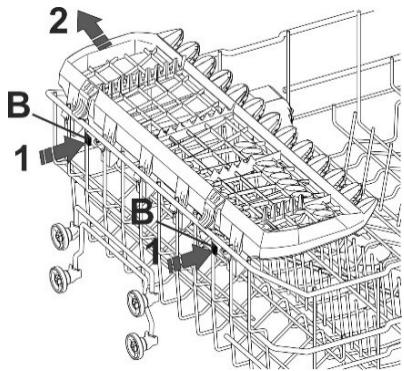

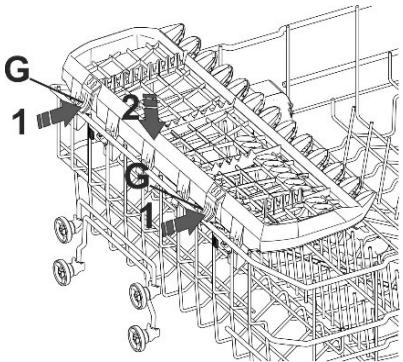

- Il peut être démonté en enfonçant et en poussant simultanément les leviers de déblocage (B).

- Il doit être baissé si le panier supérieur est réglé dans la position la plus haute. Appuyez simultanément sur les enclenchements (G).

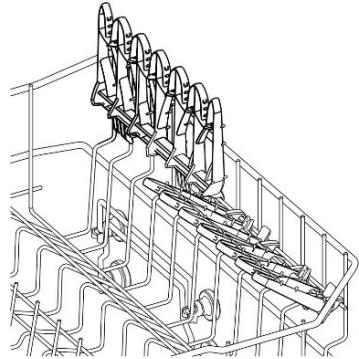

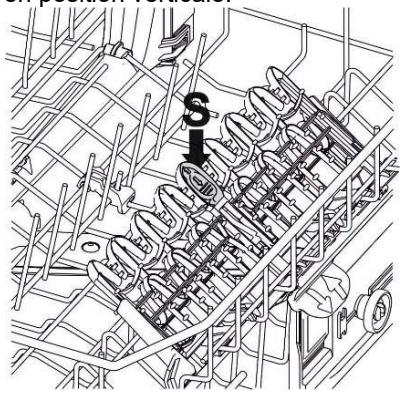

En cas de non-utilisation, ils peuvent être soulevés (jusqu’au déclic d'arrêt) en position verticale.

Extrayez les deux rails à glissière du panier;

 Enlevez les butées en les décrochant comme indiqué sur la figure;  Extrayez le panier ;  Introduisez les deux roues supérieures ou inférieures dans le rail selon le réglage désiré ;  Repositionnez les butées dans la position d’origine; Le côté gauche et le côté droit du panier doivent toujours être positionnés à la même hauteur.

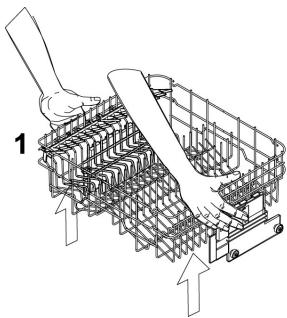

Version B: réglable sur trois positions des deux côtés.

Les côtés du panier doivent toujours être positionnés à la même hauteur.  Levez le panier en le tirant par le bord supérieur (1), jusqu’au premier ou second déclic selon la hauteur désirée.  Baissez le panier après l’avoir débloqué, en tirant le levier de déblocage (2). Le réglage est également possible avec le panier chargé; dans ce cas, quand vous le baissez, il est préférable de le soutenir avec une main pour éviter que la vaisselle ne soit heurtée.

éliminer la saleté ayant pu se déposer en utilisant un chiffon moelleux et de l’eau.

Si le lave-vaisselle est utilisé quotidiennement, il est recommandé d'effectuer mensuellement le nettoyage de la cuve et du circuit hydraulique en utilisant un produit spécifique pour lave-vaisselles domestiques. NETTOYAGE DU FILTRE D’ARRIVÉE D’EAU Le filtre d'entrée d'eau à l'entrée du tube de chargement doit être nettoyé périodiquement. Fermez le robinet de distribution, dévissez le tube de chargement et vérifiez que le filtre placé à l'entrée du tube ne soit pas sale ou bouché (le filtre ne se détache pas du tube). Retirez les éventuels dépôts avec un chiffon humide ou une brosse à dents non métallique. Revissez le tube correctement. Nous recommandons le contrôle et le nettoyage éventuel au moins une fois par an. NETTOYAGE DES BRAS DE LAVAGE Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Lavez-les sous un jet d’eau et réintroduisez-les soigneusement dans leurs logements, en vérifiant que leur mouvement circulaire ne soit en aucun cas entravé.  Pour enlever le bras de lavage supérieur il faut dévisser la bague de fixation R.

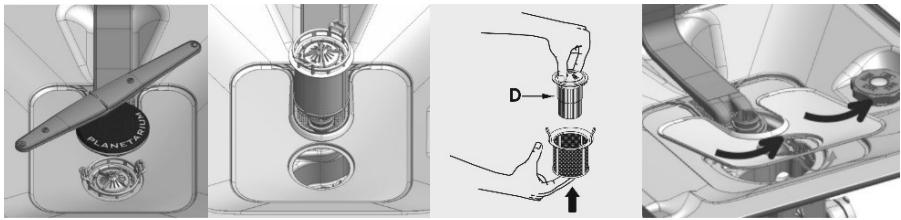

Pour enlever et nettoyer le bras gicleur planétaire, suivez les instructions fournies.

ORBITAL PLANETAIRE NETTOYAGE DU GROUPE FILTRANT Si le lave-vaisselle est utilisé quotidiennement, nous recommandons d’effectuer un nettoyage hebdomadaire.

 Il est opportun de contrôler périodiquement le microfiltre central C et, s’il le faut, le nettoyer. Pour l’enlever, il faut saisir les languettes, les tourner dans le sens inverse des aiguilles d'une montre et les soulever ;  Poussez par le dessous le filtre central D pour le retirer du microfiltre;  séparez les deux parties qui composent le filtre en plastique en appuyant sur le corps du filtre dans la zone indiquée par le flèches ;  retirez le filtre central en le soulevant.

Il est conseillé d'inspecter périodiquement le filtre central et, si nécessaire, de le nettoyer.

 pour enlever le bras gicleur planétaire, suivez les instructions fournies.  poussez le filtre central D par le dessous pour le retirer du microfiltre :  séparez les deux parties qui composent le filtre en plastique en pressant le corps du filtre dans la zone indiquée par les flèches ;  retirez le filtre central en le soulevant.

INSTRUCTIONS ET CONSEILS POUR UN BON ENTRETIEN :

 Les filtres doivent être nettoyés à l’eau courante avec une brosse dure.  Vérifier qu’il n’y ait pas de résidus alimentaires sur le filtre lorsque vous enlevez celui-ci. Ces résidus, en tombant dans la vidange, pourraient bloquer certains composants hydrauliques ou obstruer les trous des bras d’aspersion.  Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaisselle ne peut pas fonctionner si les filtres sont engorgés.  Remettez soigneusement les filtres dans leur logement afin d’éviter d’endommager la pompe de lavage.

Le voyant de manque de produit de rinçage ne s’allume pas De l'eau stagne sur le fond du lave-vaisselle

Le sel est encore suffisant

Vérifiez le niveau de remplissage

Vérifiez le niveau de remplissage

Le produit de rinçage est encore suffisant

Le tuyau de chargement d'eau est plié ou écrasé Le siphon du vidange est bouché Le groupe filtrant est bouché

Présence d’eau dans les cavités des cuillères ou des louches

Résidus de thé ou rouge à lèvres sur la vaisselle

Température de lavage insuffisante

Détergent insuffisant ou inapproprié Disposition incorrecte dans le panier à couverts

Intérieur du lave-vaisselle mouillé

Manque de sel Manque de produit de rinçage

Le voyant de manque de sel et/ou de produit de rinçage est allumé

Résidus de détergent ou vaisselle pas parfaitement propre

Le couvercle du distributeur de détergent ne s’ouvre pas complètement parce qu’il est bloqué par de la vaisselle

Le couvercle du distributeur de détergent est bloqué par la tablette (pastille) Tablettes (pastilles) utilisées dans un programme bref ; le détergent n’a pas le temps pour se dissoudre

Vérifiez le parcours du tuyau

Vérifiez le siphon qui ne soit ni obstrué ni bouché, même partiellement Procédez au nettoyage des filtres comme indiqué dans le mode d’emploi Les couverts (par ex. cuillères de service) disposés dans le tiroir à couverts (si présent), sur le fond du panier ou sur les abattants latéraux doivent être disposés avec les cavités tournées vers le bas. Vérifiez le niveau de remplissage Vérifiez le niveau de remplissage Évitez que les couverts ne se touchent ou ne se chevauchent Appareil non défectueux, il est normal que de la condensation reste sur les parois intérieures C’est normal et cela n’affecte ni le fonctionnement ni l’efficacité du lave-vaisselle Ajoutez du sel Ajoutez du produit de rinçage La vaisselle ne doit pas dépasser du panier La tablette (pastille) doit être disposée transversalement, pas verticalement Utilisez un détergent en poudre ou un programme plus fort

Traces de rouille sur les couverts

Le lave-vaisselle ne s’allume pas

Couverts non résistants à l’oxydation. Les lames des couteaux y sont particulièrement exposés.

Les couverts s’oxydent même s’ils sont lavés avec d’autres objets exposés à l’oxydation (manches de poêles, couteaux déjà endommagés, etc.) Contenu trop élevé de sel dans l'eau de lavage La porte ne se ferme pas :

Remplacez le détergent

Une disposition erronée de la vaisselle ne permet pas le passage optimal de l'eau.

Faites plus attention à la disposition de la vaisselle. N’utilisez que des couverts inoxydables. Évitez le lavage de pièces oxydables

Serrez correctement le bouchon du réservoir de l’adoucisseur de l’eau

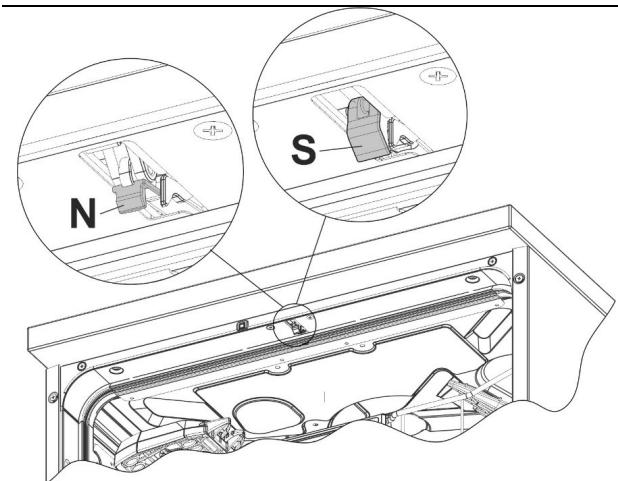

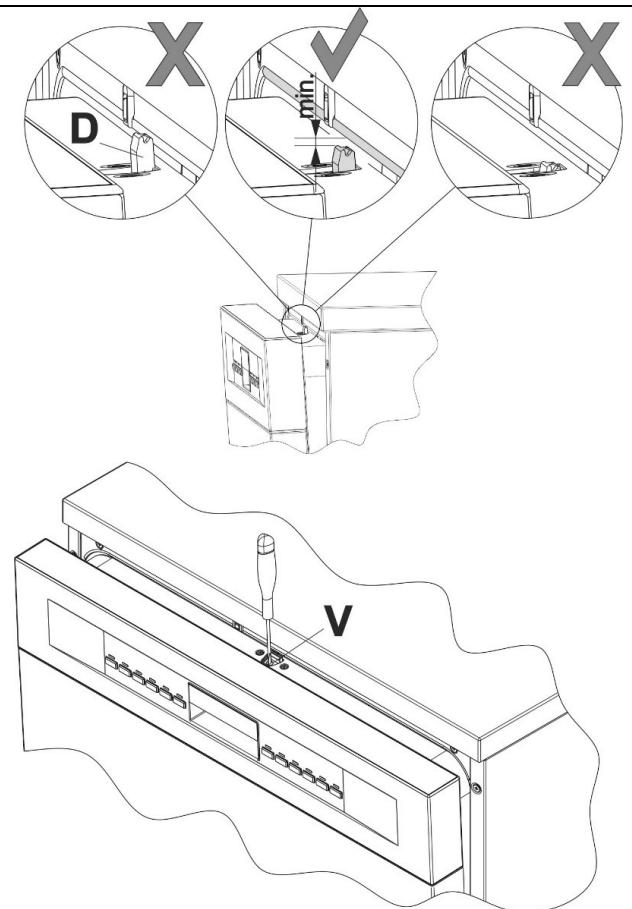

Vérifiez la position de la dent de la serrure (D). Si nécessaire, soulevez-la en agissant sur la vis en plastique (V) au niveau de la dent

Instructions d’utilisation

Vérifiez la condition du crochet de la serrure : - s’il ne s'est pas déclenché (N), la porte s’ouvre et se ferme normalement ; - s’il s'est déclenché (S), fermez la porte avec force (sans la claquer) jusqu'à son réarmement ; ensuite ouvrez et fermez de nouveau la porte

L'eau n'est pas chargée

Vérifiez qu’il n’y ait pas d’empêchements dans la fermeture de la porte (par ex. objets dépassant des paniers)

Contactez le service aprèsvente Vérifiez la distribution d’électricité. Vérifiez le cordon d’alimentation La rotation des pulvérisateurs commence environ 5 minutes après le démarrage; il s'agit du déroulement normal du cycle de lavage. Vérifiez que le robinet d’eau soit ouvert

Un programme qui ne prévoit pas le séchage final a été utilisé

Présence d'eau dans les cavités

La vaisselle a été extraite trop tôt

Utilisation de produit de rinçage écologique Vaisselle en plastique

Le détergent combiné utilisé ne garantit pas de bons résultats de séchage

Opacification du verre

Verre non résistant au lavage dans le lave-vaisselle

Taches d'eau sur certaines pièces ou sur la vaisselle en plastique

La formation de gouttes sur les parties en plastique est inévitable, par conséquent des taches d’eau sont visibles après le séchage

Rayures détachables sur les verres, les objets métalliques et les couverts

Produit de rinçage excessif

Manque de produit de rinçage ou réglage trop bas Détergent peu efficace Pendant le chargement, faites attention à la position de la vaisselle qui ne devrait jamais être parfaitement verticale mais oblique Attendez au moins 20 minutes après la fin du programme Les produits écologiques peuvent être moins efficaces des produits traditionnels Le plastique a une accumulation thermique inférieure, par conséquent le séchage est particulièrement difficile Utilisez du détergent combiné différent. L’utilisation de produit de rinçage traditionnel améliore le séchage. N’utilisez que des objets en verre résistant au lavage mécanique. Vérifiez le réglage de l'adoucisseur de l'eau (réduisez éventuellement le réglage). Utilisez un détergent qui contient des additifs pour la protection du verre Utilisez un programme plus fort.

Disposez la vaisselle inclinée pour que l'eau puisse glisser facilement

Utilisez du produit de rinçage traditionnel ou augmentez le dosage Augmentez le réglage de l'adoucisseur d'eau Réduisez la distribution du produit de rinçage Ajoutez du produit de rinçage ou augmentez la distribution Les emballages de détergent ne doivent pas être conservés ouverts trop longtemps. Le détergent perd son efficacité

Filtres insérés de manière incorrecte ou non bloqués

Programme de lavage non adapté au type de saleté Détergent combiné utilisé avec des programmes trop brefs Détergent insuffisant (si vous utilisez du détergent en poudre) Panier supérieur non horizontal Enduit blanc dans la cuve ou sur la porte

Les substances contenues dans les détergents se déposent

Réglage de la dureté de l'eau erronée (trop basse ou trop élevée) Bouchon du réservoir de sel non serré (solution saline qui se mélange à l'eau de lavage) Détergent combiné ou détergent bio/éco peu efficace

Il doit toujours y avoir de l'espace suffisant au passage des jets d’eau entre les pièces composant la vaisselle. Évitez les points de contact

Faites attention à ne pas empêcher la rotation des pulvérisateurs pendant le chargement Nettoyez les pulvérisateurs comme indiqué dans le mode d’emploi Nettoyez les filtres comme indiqué dans le mode d’emploi Vérifiez ou corrigez Identifiez le programme de lavage adapté dans le tableau des programmes Utilisez du détergent en poudre ou un programme de lavage plus puissant Augmentez la dose de détergent utilisée Le panier supérieur doit être utilisé avec les côtés droit et gauche réglés au même niveau Utilisez un détergent pour lavevaisselle Lavez l’appareil manuellement Changez de détergent Réglez l’adoucisseur d’eau Changez de détergent Serrez correctement le bouchon du réservoir de sel Réglez l’installation adoucisseur Utilisez des produits séparés

Si, après l’application des instructions sus mentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d’assistance technique autorisé le plus proche.

ATTENTION: les interventions effectuées sur l’appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l’utilisateur. 64

Instructions d’utilisation

Pour toutes les autres alarmes, procédez comme suit : interrompez le programme en cours, éteignez le lave-vaisselle. Allumez et programmez de nouveau le lave-vaisselle et démarrez le nouveau cycle de lavage. Si l’anomalie persiste, mettez-vous en contact avec le service assistance agréé. Les coordonnées du service client sont disponibles sur le certificat de garantie et sur le site Internet Le fabricant se réserve le droit d'apporter sans préavis toute modification qu'il jugerait utile à l'amélioration de ses produits. 65
