MODE D'EMPLOI CALYPSO 6510 N BLEU TORNADO
1 Tube téléscopique
2 Tubes rigides
3 Poignée du flexible + flexible
4* Combiné petit suéur/brosse meubles
5 Combine suceur pour sols
6 Suceur long pour fentes
7 Sac à poussière s-bag
8 Turbobrosse
9* Brosse pour parquets, sols durs
Précautions de sécurité
L'aspirateur Calypso ne doit être utilisé que par des adultes pour aspirer dans un environnement domestique normal. L'aspirateur présente une double isolation et n'a pas besoin d'être relié à la terre. Débrancher la prise avant de nettoyer ou d'entrenir votre aspirateur. S'assurer de stocker l'aspirateur dans un endroit sec. Toutes les révisions et réparations doivent être effectuées par le personnel des Centres Service Agréés Tornado.
Ne jamais aspirer :
- Dans les endroits humides.
- A proximé de gaz infl immables, etc.
- Sans utiliser un sac à poussière s-bag® afin de ne pas endommager l'aspirateur. Un dispositif de sécurité est intégré afin d'empêcher la fermeture du couvercle en l'absence de sac à poussière s-bag®. Surtout ne pas forcer pour le fermer.
- Lorsque le corps de l'aspirateur est visiblement endommagé.
Ne jamais aspirer :
- Des objets pointus ou tranchants, des liquides.
- Des cendres chaudes ou refroidies, des mégots de cigarettes incandescents, etc.
- De particules de poussière très fines issues entre autres du plâtre, du béton, de la farine ou de cendres.
Les éléments susmentionnés peuvent provoquer de graves dommages au moteur. La garantie ne prend pas en charge ce type de dommages.
Précautions liées au cable électrique :
Vérifier régulierement que le cable n'est pas endommagé. Ne jamais utiliser l'aspirateur si le cable est endommagé. Les dommages portés au cable de l'appareil ne sont pas couverts par la garantie.
Avant de commencer
10 Ouvrir le couvercle avant de l'appareil et vérifier que le sac à poussière s-bag® et le filtré combiné (moteur + microfiltré) sont bien en place. (Voir aussi Remplacement du filtré)
11 Pour insérer le flexible, appuyer sur les cliquets jusqu'à ce qu'ils s'enclenchent. Pour l'enlever, appuyer sur les cliquets en tirant sur le flexible.
12 Raccorder les tubes rigides ou le tube téléscopique à la poignée du flexible et au suéur en poussant et en tournant. (Tourner et tirer en sens inverse pour les débloquer).
13 Tirer sur le cordon d'alimentation et le brancher sur le secteur. L'aspirateur est équipé d'un enrouleur. Une fois déroule, le cordon d'alimentation conserve sa position.
14 Pour enrouler le cable, appuyer sur la pédale de l'enrouleur de cable. Le cable s'enroule alors automatiquement.
15a Mettre en marche l'aspirateur en faisant glisser le réglage de puissance dans le sens "Marche". Augmenter la puissance d'aspiration en faisant glisser le réglage jusqu'à la position "Max". Arrêtier l'aspirateur en faisant glisser le réglage dans le sens contraire jusqu'à la position "Arrêt".
15b La puissance d'aspiration est également régliable à l'aide du réglage de début d'air sur la poignée du flexible.
16a Pratique, le système "Pause Stop Rapide" arrêté automatiquement l'aspirateur lorsque le suceur / tube est placé à cet endroit. Position "parking" verticale (16 b) idéale pour le transport et le rangement.
17
21
18
22
19
23
20a
20b
Utiliser les suceurs de la maniere suivante :
Tapis: Utiliser le combiné sucreur pour sols avec le levier en position (17).
Sols durs: Utiliser le combiné suceur pour sols avec le levier en position (18).
Sols durs: Utiliser la Brosse pour parquets* (21).
Mobilier recouvert de tissu et tissus : Utiliser la fonction tissus du combiné petit suceur* (20a) pour les canapés, les rideaux, les tissus légers, etc. Si nécessaire, réduire la puissance d'aspiration.
Cadres, étagères, etc.: Utiliser la fonctionrosse meubles du combiné petit suceur* (20b).
Fentes, coins, etc.: Utiliser le suceur pour fentes* (21).
Utiliser la turbobrosse*
(en option sur tous les modèles)
22 Idéal pour aspirer les moutons et les poils d'animaux tenaces sur les tapis et les moquettes.
23 L'aspiration peut être régulée à partir de la brosse en ouvrant/fermant la grille d'aération.
Remarque: Ne pas utiliser la turbobrosse sur les tapis en peu ou les franges de tapis. Pour éviter d'abîmer le tapis, ne pas garder le suéur immobile pendant que larosse tourne. Ne pas passer le suéur sur les câbles électriques et veiller à arrêté l'aspirateur immidiatement après utilisation.
24
25
26
27
28
Remplacer le sac à poussière, s-bag
24 Le sac à poussière s-bag® doit être remplaced au plus tard lorsque la fenêtre témoin est rouge. La vérification doit toujours se faire le suéur soulevé du sol.
25 Ouvrir le couvercle avant et soulever le support de fixation du sac à poussière s-bag.
26 Tirer sur la partie cartonnée pour-retirer le sac à poussière s-bag® du support de fixation. Le sac à poussière s-bag® se ferme alors automatiquement pour empêcher la poussière de se diffuser dans l'air.
27 Insérer un nouveau sac à poussière s-bag en poussant la partie cartonnée bien au fond du rail du support de fixation.
28 Rentrer le support de fixation dans le ompartiment sac et fermer le couvercle.
Remarque : Remplacer le sac à poussière s-bag® après avoir utilisé de la poudre de nettoyage pour moquettes. S'assurer d'utiliser uniquement les sacs à poussière originaux : s-bag® Classic, s-bag® Clinic, s-bag® Long Performance ou s-bag® Anti-odour.
Remplacer le filtrme moteur
Effectuer cette opération tous les cinq remplacements du sac à poussière s-bag. Ne jamais utiliser l'aspirateur sans filtré(s).
A Les modèles Calypso sont dotés d'un filtré combiné (moteur + Microfiltre. Réf EF74).
29 Ouvrir le couvercle avant et soulever le support de fixation du sac à poussière s-bag°.
30 Tirer vers le haut la grille du filtré pour le dégager de son logement.
31 Retirer avec précaution l'ancien filtré sale et le remplacer par un filtré neuf (côté noir vers la grille du filtré, côté blanc vers le moteur). Remettre en place la grille de filtré. Remettre en place le support de fixation du sac à poussière s-bag®, puis fermer le couvercle.
35
Nettoyer le flexible et les brosses
L'aspirateur s'arrête automatiquement si le suceur, le tube, le flexible ou les filtres se bloquent. Si l'un de ces cas se présente, débrancher l'aspirateur et le laisser refroidir pendant 20 à 30 minutes. Retirer ce qui bloque et/ou remplancer les filtres et le sac à poussière s-bag®, puis redémarrer.
Tubes et flexible
32 Utiliser un chiffon pour nettoyer les tubes et le flexible.
33 Il est possible de démonter la poignée du flexible pour nettoyage si nécessaire.
34 Il est également possible d'éliminer ce qui obtrue le flexible en appuyant sur ce dernier. Cependant, il faut faire attention en cas d'obstruction par du verre ou des aiguilles qui seraient coincés dans le flexible.
Remarque: La garantie ne couvre pas les dommages portés au flexible.
Nettoyer la turbobrosse*

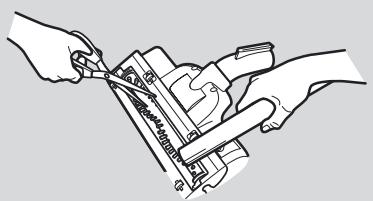

35 Enlever la turbobrosse du tube de l'aspirateur, puis retirer les fils, etc. en les coupant avec des ciseaux. Utiliser la poignée du flexible pour nettoyer la Brosse.
Gestion des pannes
- Vérifiez que le cable est branché.
- Vérifiez que la prise et le cable ne sont pas abîmés.
Qu'aucun fusible n'a saute.
L'aspirateur s'arrête, vérifier que :
- Le sac à poussière s-bag® n'est pas plein. Si c'est le cas, le remplacer par un sac à poussière neuf.
- Le suéur, le tube ou le flexible ne sont pas obstrués.
- Les fêtres sont propres.
De I'eau a ete aspirée
Il sera nécessaire de remplaçer le moteur auprès d'un Centre Service Agréé Tornado. La dépréciation du moteur provoquée par la pénétration d'eau ou de liquides n'est pas prise en charge par la garantie.
Tornado décline toute responsabilité concernant tous les
dommages decouulant d'une mauvaise utilisation de
I'appareil ou en cas de modification de I'appareil.
Ce produit est unconq dans le plein respect de
I'environnement.Toutes les pieces en plastique sont
marquées pour facilitier leur recyclage.
Si vous ave des commentaires ou des remarques a
propos de votre aspirateur, si vous rencontres des
difficultés pour I'achat des sacs à poussiere ou des
filtres, ou si vous souhaitez connaître l'adresse du
Centre Service Agreeé le plus proche de votre domicile,
n'hésitez pas a nous contacter :
ELECTROLUX LDA 43, avenue Félix Louat 60300 SENLIS Tél.: 03 44 62 24 24
Télécopieur:0344622394
SNC au capital de 150 000 Euros –
R.C.S.: Senlis B 409 547 585
www.tornado.fr
Si vous rencontres des difficultés pour l'achat des sacs à poussière s-bag®, appelee notre Service Conseil Consommateurs au 03 44 62 24 24 ou connectez vous à www.s-bag.net.
Dans le souci d'une constante amélioration de nos produits, nous mentionons les droits d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (Décret du 24/03/78).
