ARCHI 036220 - Meuble TV ERARD - Notice d'utilisation et mode d'emploi gratuit

Type de meuble	Meuble TV
Nombre de plateaux	3
Support TV compatible	LCD Plasma 26" à 65" (65 cm à 127 cm)
Matériau principal	Non précisé
Couleur	Non précisé
Dimensions approximatives	Non précisé
Poids supporté	Non précisé
Type de fixation TV	Murale
Nombre de colonnes	1
Nombre de pieds	4
Accessoires inclus	Visserie, clés Allen, télécommande
Assemblage requis	Oui
Utilisation recommandée	Pour TV LCD et Plasma
Poids du meuble	Non précisé
Type de rangement	Plateaux ouverts
Compatibilité télécommande	Oui

FOIRE AUX QUESTIONS - ARCHI 036220 ERARD

Comment installer le support ERARD ARCHI 036220 ?

Pour installer le support ERARD ARCHI 036220, commencez par choisir un mur solide. Utilisez un niveau à bulle pour marquer l'emplacement des fixations. Percez des trous aux emplacements marqués, insérez les chevilles fournies et vissez le support en place.

Quels types de téléviseurs sont compatibles avec le ERARD ARCHI 036220 ?

Le support ERARD ARCHI 036220 est compatible avec la plupart des téléviseurs ayant une diagonale de 32 à 65 pouces et un poids maximum de 40 kg, à condition qu'ils soient conformes aux normes VESA.

Comment régler l'inclinaison du support ERARD ARCHI 036220 ?

Pour régler l'inclinaison, localisez les vis de réglage situées à l'arrière du support. Utilisez un tournevis pour les desserrer, inclinez le téléviseur à l'angle désiré, puis resserrez les vis pour maintenir la position.

Que faire si le support ne tient pas le téléviseur correctement ?

Vérifiez d'abord que toutes les vis sont bien serrées et que le support est correctement installé. Assurez-vous également que le poids et la taille du téléviseur respectent les spécifications du produit.

Comment nettoyer le support ERARD ARCHI 036220 ?

Pour nettoyer le support, utilisez un chiffon doux et humide. Évitez les nettoyants abrasifs qui pourraient rayer la surface. Assurez-vous que le support est débranché avant de procéder au nettoyage.

Le support ERARD ARCHI 036220 est-il garanti ?

Oui, le support ERARD ARCHI 036220 est généralement couvert par une garantie de 2 ans. Pour les détails exacts, veuillez consulter le manuel d'utilisation ou le site web du fabricant.

MODE D'EMPLOI ARCHI 036220 ERARD

Nos you remercions pour l'acquisition du meuble. Pour uneonne installation et pris en main de voite produit, nous you recommandons de dire attentivement le present manuel avant montage et utilisation.

Avertissements importants

• Ce produit est destiné à accueillir uniquement des écans plats jusqu'à 50 kg.
• Stockage prolongé : entreposer le meuble dans un endroit propre, sec et tempéré.

Temperature d'environnement recommandede: entre 0^ et 40^ . Humidite relative permise maximum 85% sans condensation.
- Pour l'installation : Suivre impératifement les instructions de ce manuel et prendre toutes les précautions nécessaires afin d'éviter les accidents corporels ainsi que la dépréciation des matériels.

La responsabilité d'ERARD ne saurait être mise en cause en cas d'incident du fait d'une protection insuffisante.

Le meuble ne peut être installée qu'à l'intérieur d'unBATIMENT et uniquement sur un support plat.

Ne jamais placer le meuble sur les cables électriques, afin d'éviter tout dommage du cordon d'alimentation (risques d'incendie ou d'élecrocution).

- En utilisation, respecter les précautions suivantes :

Aucun obstacle ne doit venir gérer le mouvement de l'écran.

Prévoir le dégagement nécessaire autour de l'ensemble Twisto et écran : minimum 10 cm audessous ; 10 cm audessus et 2,5 cm derrière l'écran en butées droite et gauche.

Ne pasposer d'objets entravant les mouvements de

I'ecran sur le support.
Ne pas permettre l'accès à son mecanisme ni restreindre le fonctionnement des butées permettant son arrêt, afin d'éviter les risques d'écrasement ou de pincements pendant le fonctionnement de celuici.
Toujours veiller à ce que les enfants ne se trouvent pas à proximé de l'installation pendant son fonctionnement.
Ne pas s'accrocher au Twisto. Ne pas monter sur le verre.
Le système ne doit pas fonctionner en continu. Il ne doit pas effectuer plus de 10 cycles (gauche / droite) par heures.
- Manutention : Toujours déplacer le meuble sans sa charge (sans l'écran).

Déballage

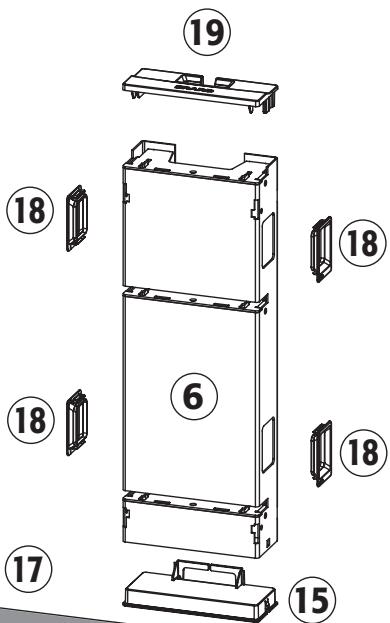

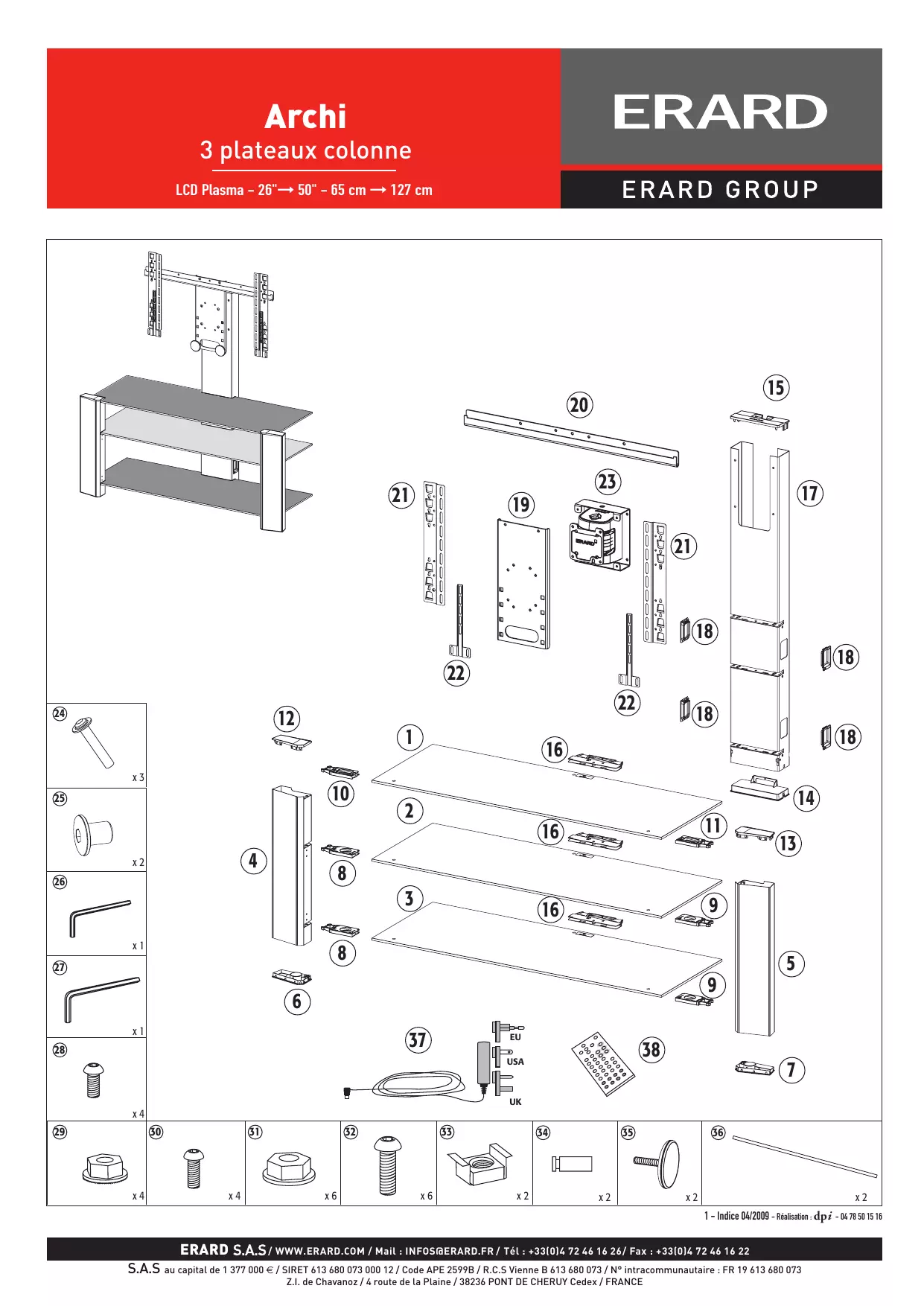

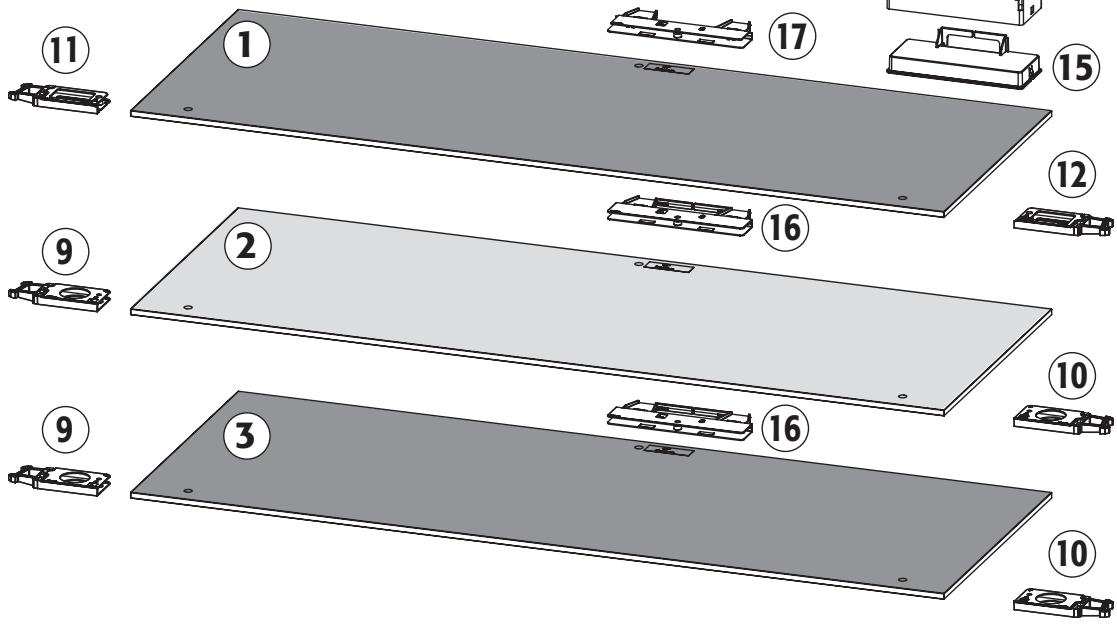

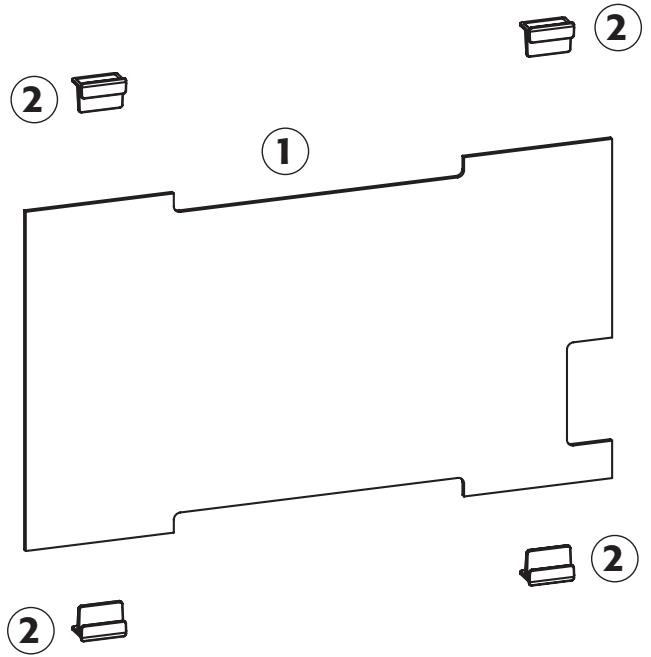

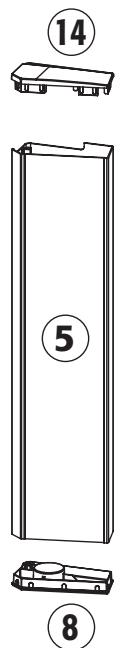

Déballer toutes les pieces et s'assurer de la présence et du bon état de tous les éléments détaillés sur le schéma de la page 1.

Pour contributor à la protection de l'environnement,

utiliser les méthodes d'élimination et de récapération des emballages appropriées. Les cartons utilisés pour l'emballage de ce produit peuvent être recyclés ou réutilisés.

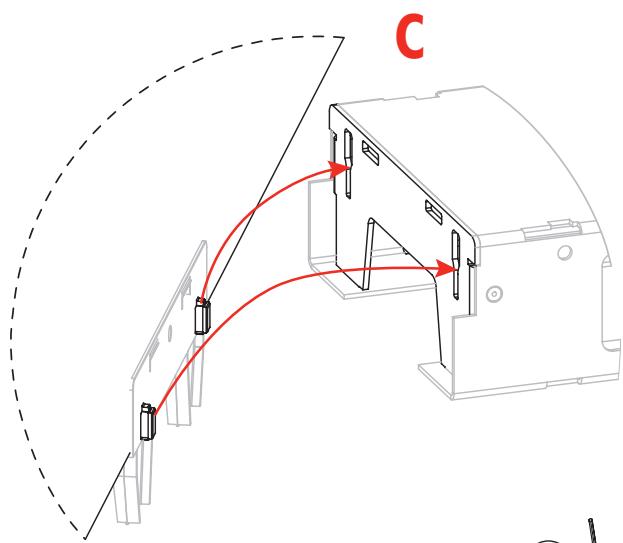

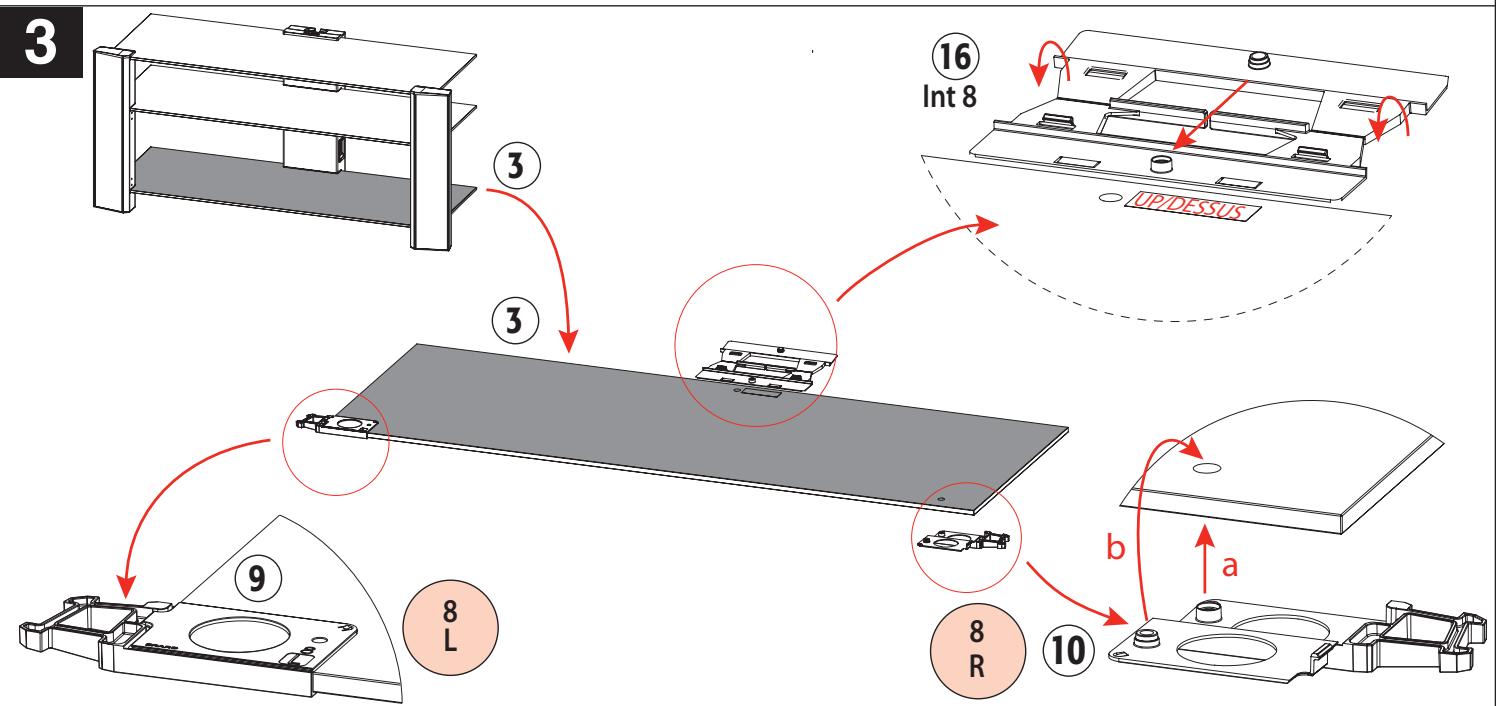

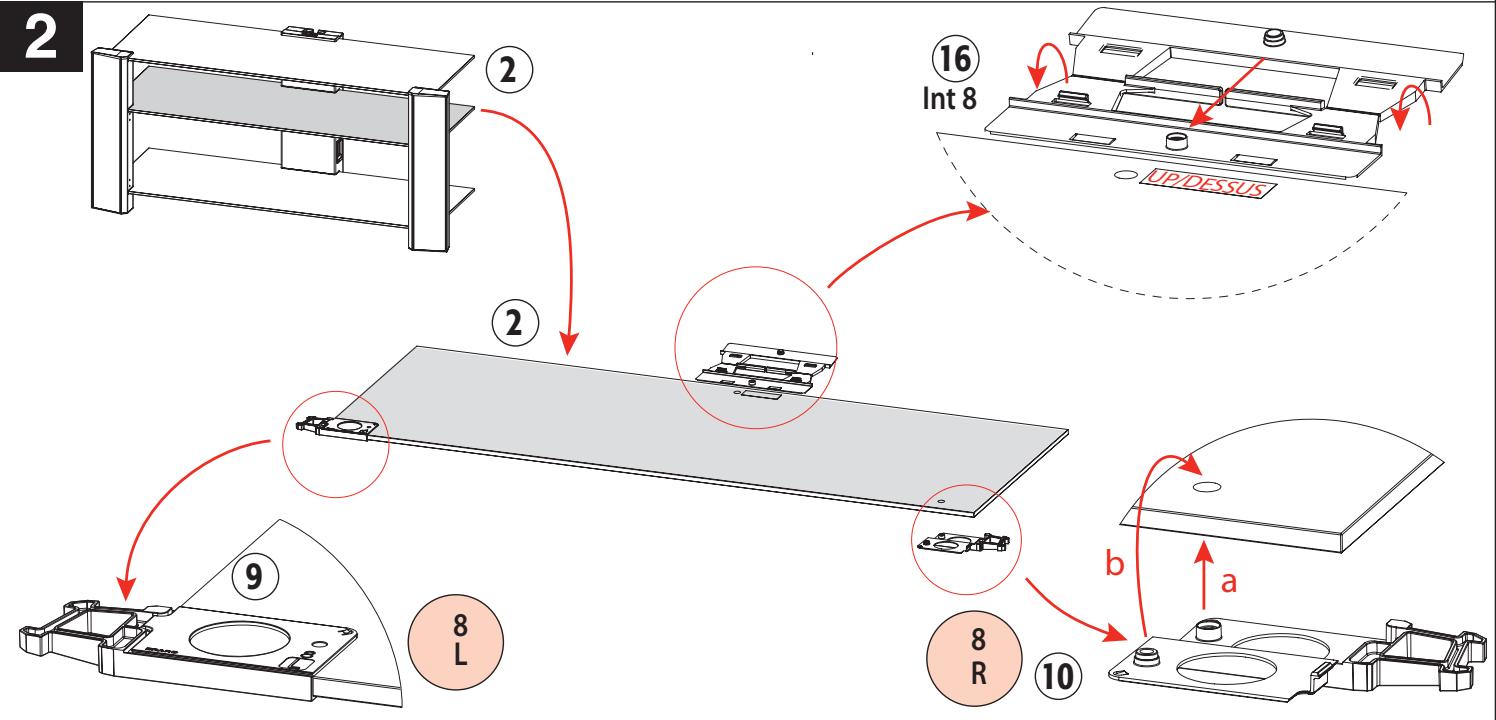

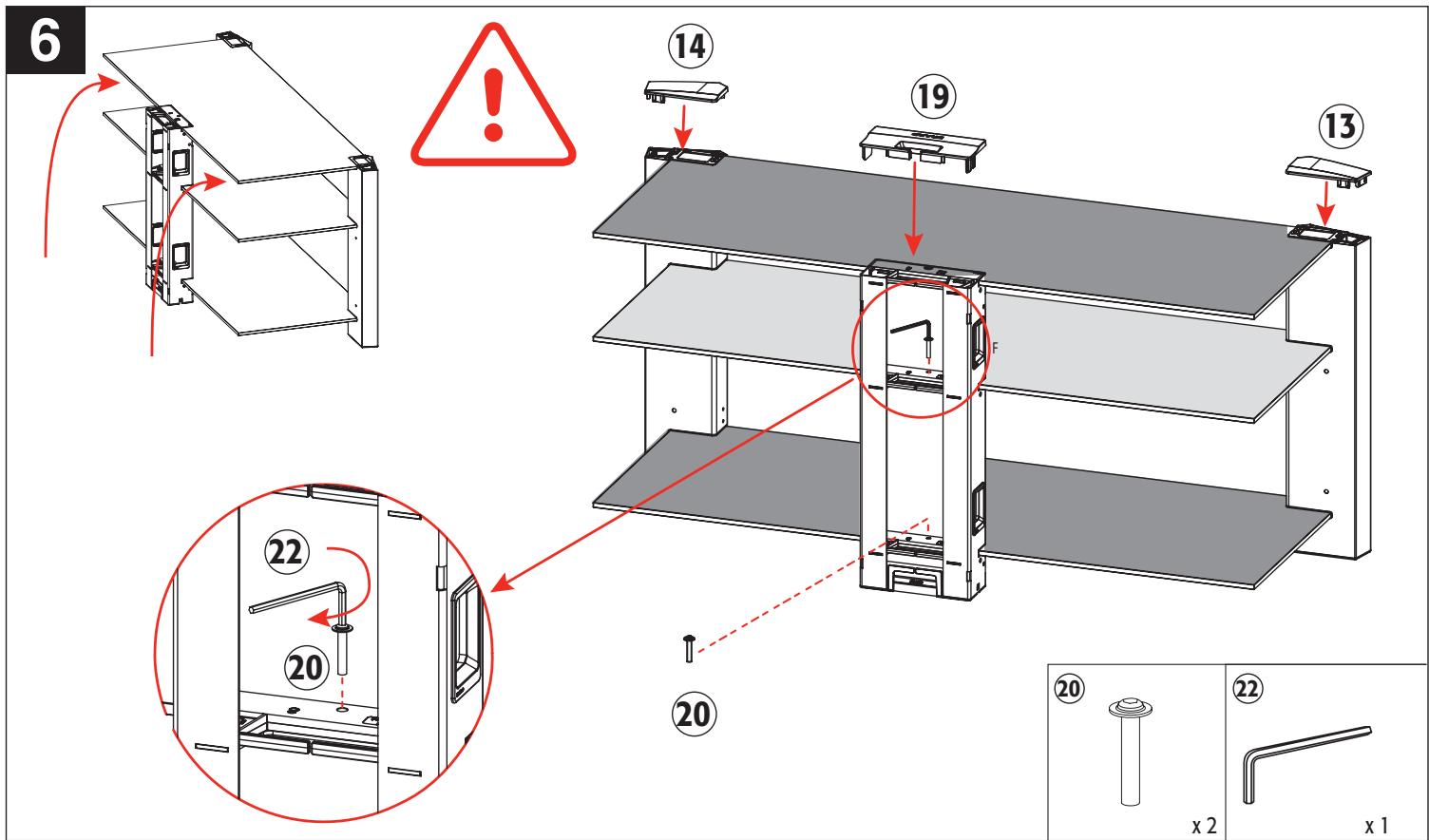

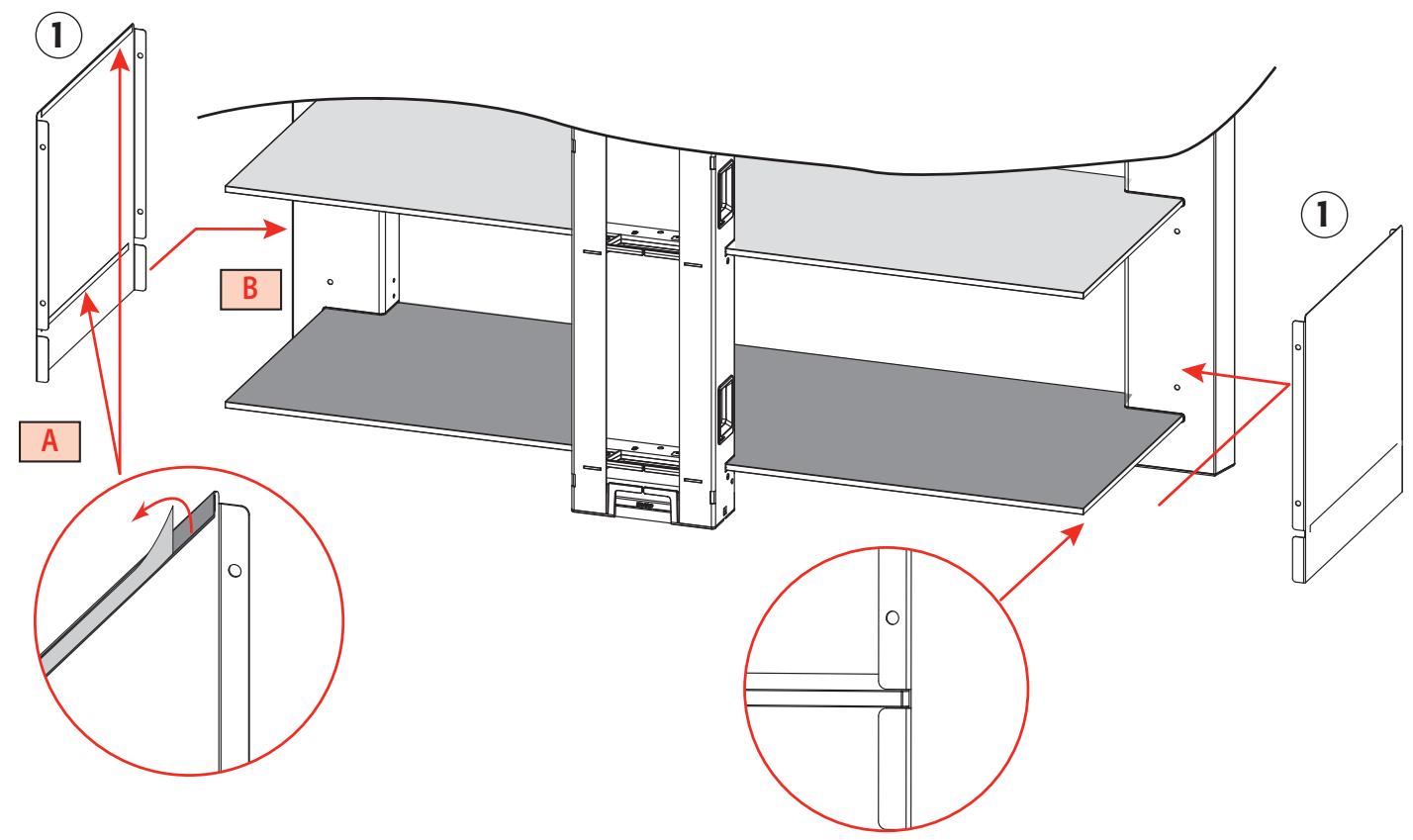

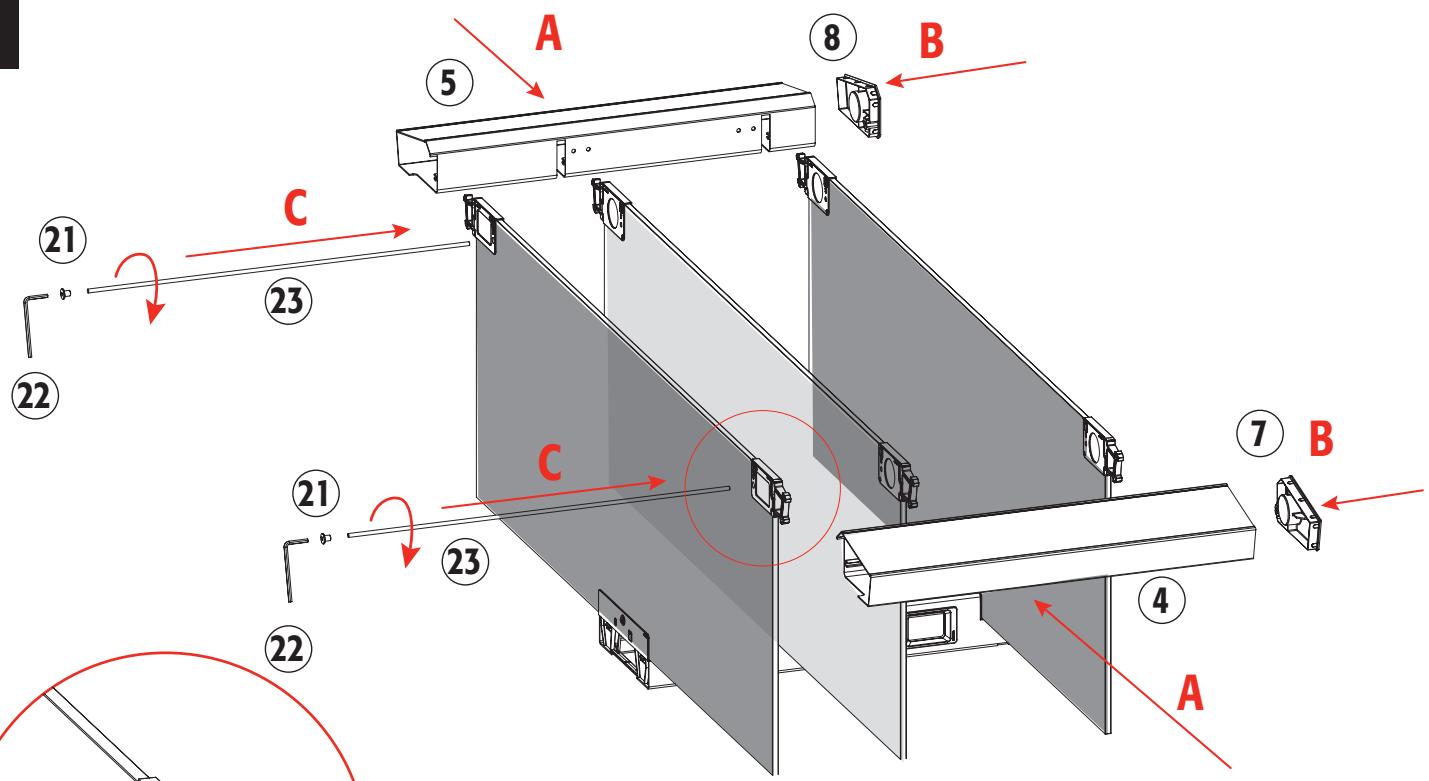

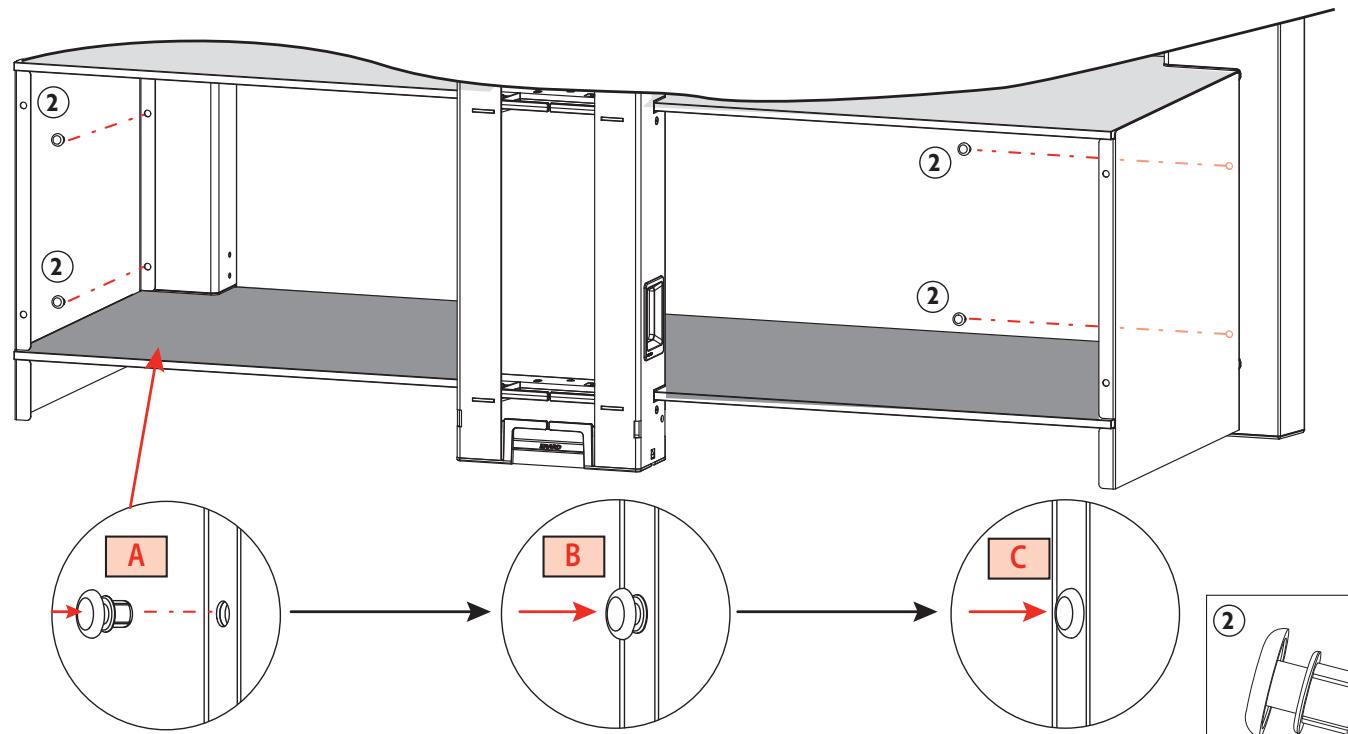

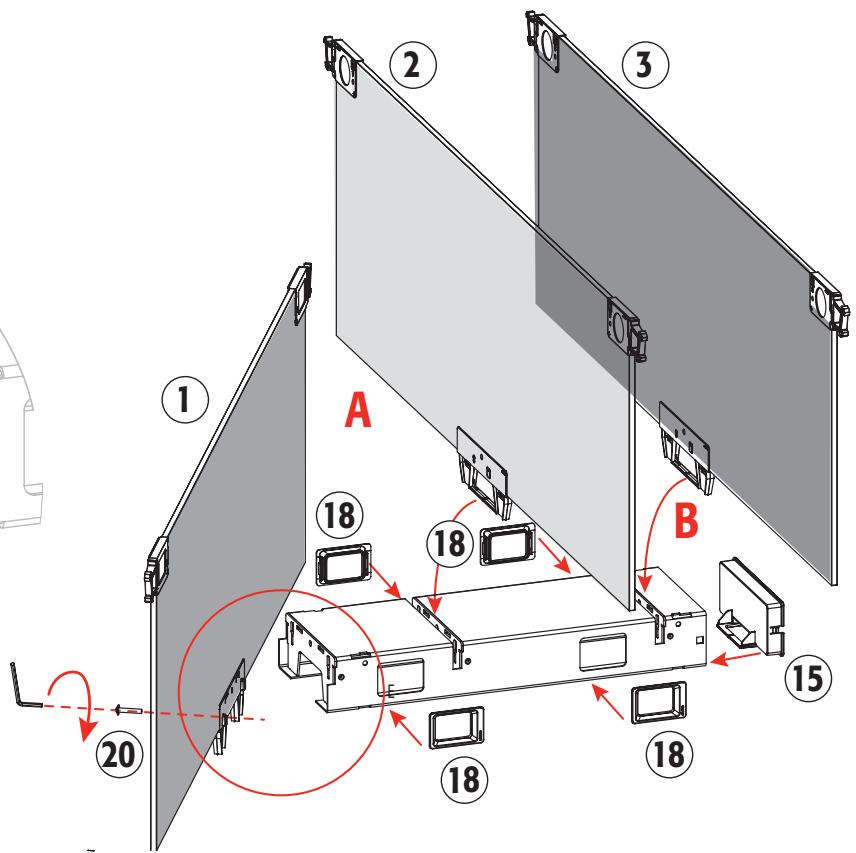

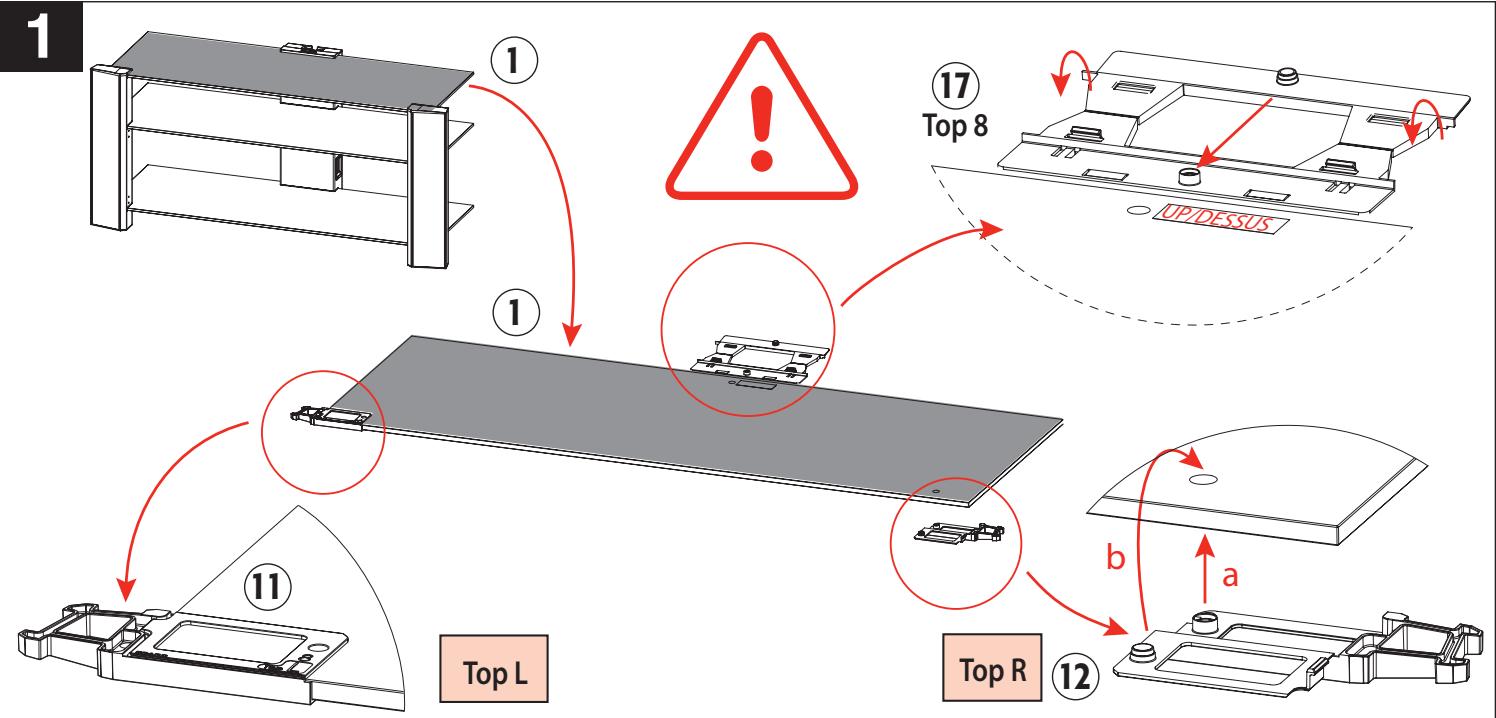

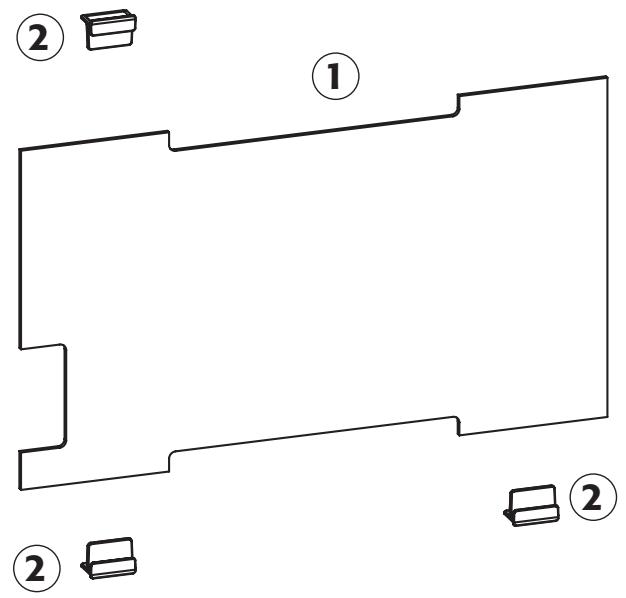

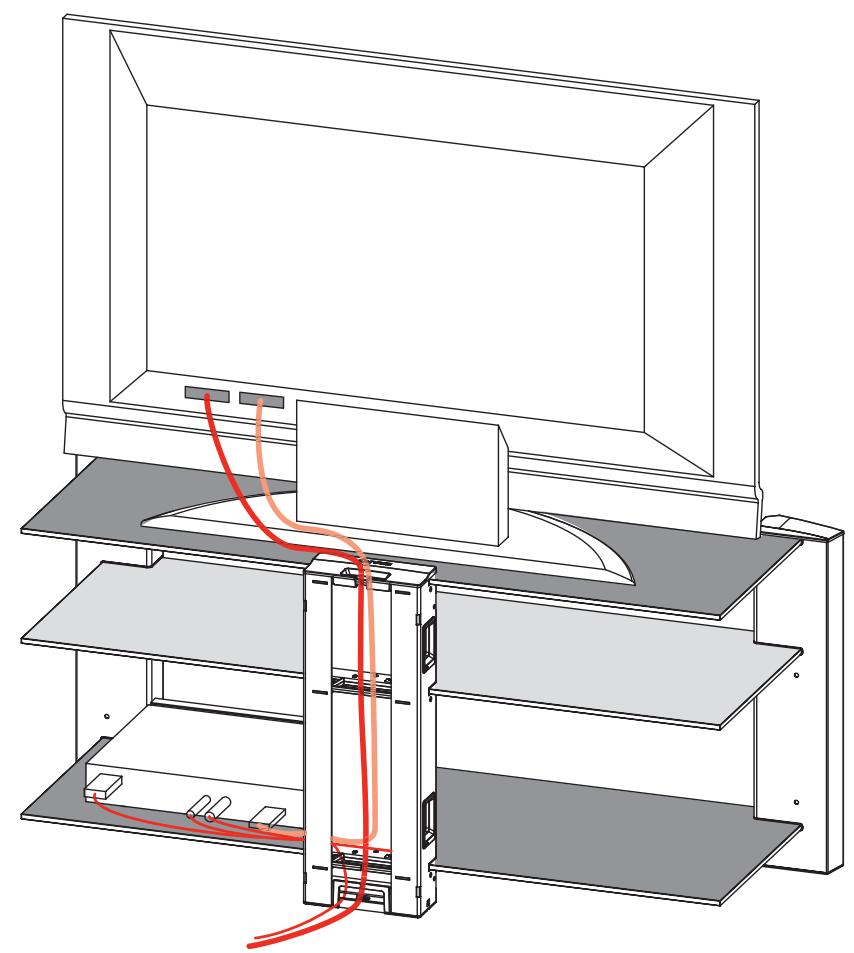

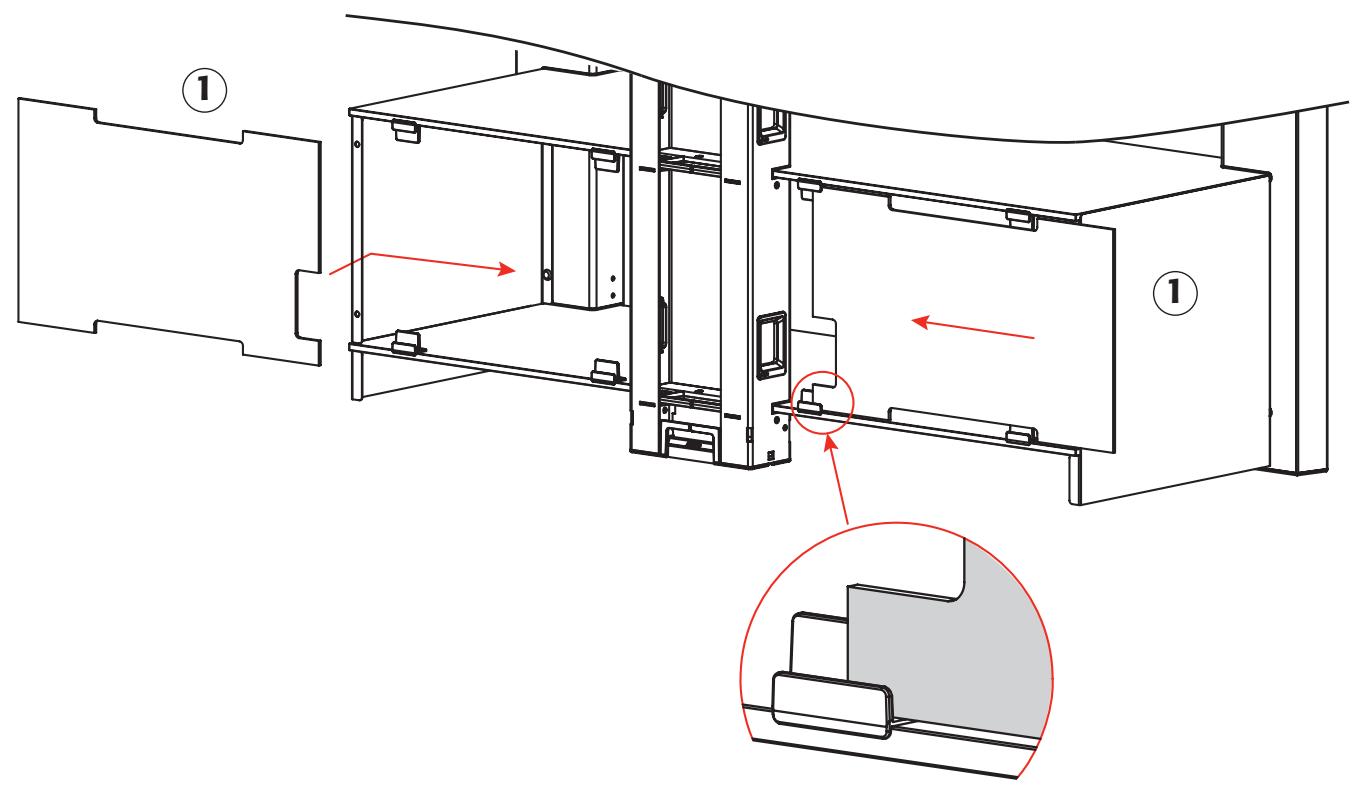

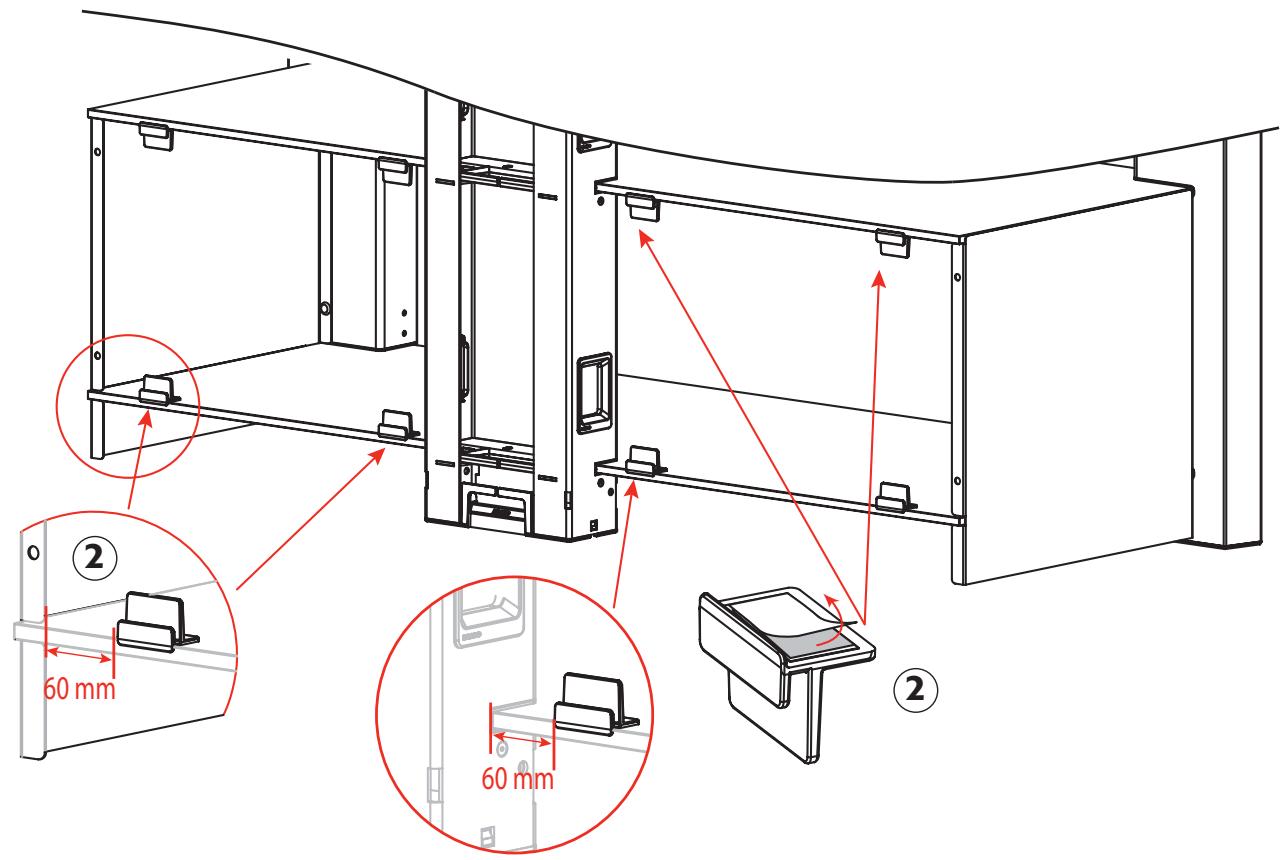

Instructions de montage

Se reporter page 8.

Mise en service

• Telecommande 4 en 1: se reporter à sa notice. Pour la mise en service de la pile, retirer le film plastique qui se trouve en bas de la télécommande en tirant sur la languette.

Appuyer sur la touche «lift» pour acceder aux fonctions de pilotage du Twisto.

Pour piloter le Twisto utiliser les touches (flèche : gauche , droite , et flèche du haut ), en visant le

capteur situé sur le dessus du Twisto ou en utilisant les murs et plafonds pour atteindre le capteur par réflexion du signal (voir vue 8).

• Brancher le cable d'alimentation du Twisto sur le secteur.
• Les mouvements de rotation de l'écran sont continus tant que l'une des touches directionnelles (flèche gauche , droite ) est maintainue enfonnée. Le

Réglage des butées et de la position de préférence

(Droite / gauche et de préférence)

Nota: Le réglage usine est réalisé pour les butées gauche droite au maximum (+/-30°) et pour la position de préférence : écran parallelle au mur de fixation (au centre).

Il est possible de régler d'autres butées (gauche, droite) et une autre position de préférence afin de limiter les mouvements possibles de l'écran en rotation, d'éviter toute collision avec son environnement et de procurer un meilleur comfort visuel.

Entretien

Nettoyer le meuble avec un chiffon sec, ne pas utiliser de solvants, produits abrasifs ou à base d'alcool qui endommagerait le Twisto.

• Pour entrer dans le mode réglage: Flèche gauche, flèche haute, flèche droite, flèche gauche, flèche haute, flèche droite (O,O,O,O,O).

LeTwistostoemunbiplong.

1. Réglage de la position de préférence : positionner le Twisto dans la position souhaiée à l'aide des flèches gauche et droite ( Ⓞ, Ⓞ), une fois dans la position souhaiée, valider avec la flèche haut ( Ⓞ). ( Ⓞ 2 bips courts : « bip », « bip »).

Maintenance

Pour votre sécurité, ne jamais démonter les capots du Twisto, sans avoir déconnecté le cardon d'alimentation secteur.

En cas de dysfonctionnement :

• Verifier le raccordement du connecteur d'alimentation Jack au Twisto
• Verifier le bon état des cables.
• Réinitialiser la carte électronique : débrancher le cable

Recyclage en fin de vie

Déchets électriques et électroniques (motorisation, carte électronique)

En fin de vie, l'appareil doit être correctement recyclé. Ne pas jeter dans la nature, ne pas incinerer : la présence de certaines substances dangereuses dans les équipements électriques et électroniques peut être nuisible à l'environnement et avoir des effets potentiels sur la santé. Pour se débarrasser de l'appareil, il est obligatoire de le

faire dans un centre de valorisation des déchets spécialement prévu à cet effet (déchetterie). Se renseigner auprès des autorités locales.

Pile (telecommande)

La télécommande fournie avec cet apparéil utilise une pile bouton au lithium qui peut partager un danger pour notre environnement. En fin de vie, la pile doit être enlevée de

mouvement est interrompu quand la touche (gauche ou droite) est relachée.
- Un appui sur la flèche du haut (flèche du haut) amène le Twisto dans sa position de préférence qui a été régée aparavant. En appuyant sur une des flèches gauche ou droite, le Twisto arrête son cycle de return en position de préférence.

1. Reglage de la butée gauche: appuyer sur les flèches gauche et droite (♀,♂) jusqu'à la position souhaïee, valider avec la flèche bas (♂)(2 bips courts: « bip», « bip »).
2. Reglage de la butée droite: appuyer sur les flèches droite et gauche (♂, ♀) jusqu'à la position souhaïée, valider avec la flèche bas (♀) (♂ 2 bips longs: « biip», « biip »), le Twisto est régèle.
   En cas de coupure secteur les régliages restent enregistrés. Ils peuvent être modifiés en suivant la même procédure.

d'alimentation du Twistio, attendre 10 secondes, puis rebrancher.

• Vérifier que la pile de la télécommande (lithium 3V CR2025) est en bon état.
• Verifier que l'alimentation est bien branchée sur le secteur.
• Verifier l'ensemble des connexions.
  Si la panne persististe ou pour toute question, contacter notre service après vente dont les coordonnées figurent au dos de ce manuel.

l'appareil puis correctement mise au rebut dans des conteneurs prévus à cet effet. Ne pas jeter dans la nature, ne pas incinerer.

Autres matériaux (verre, métal)

Rebuter la tablette en verre dans un container prévu à cet effet et les parties métalliques dans un container à ferraille.

Conditions de garantie

Le meuble a été soumis à tous les essais requis et remplit toutes les exigences de sécurité applicables. Si toutefois des défants de fabrication ou de matériaux devaient apparaitre, ERARD prendrait en charge la réparation du produit (piece et main d'oeuvre) ou, si le produit n'est pas réparable, l'échange du produit ou sa piece défectueuse pendant 10 ans pour le meuble et 2 ans pour les modules motorisés, incluant : motoréducteur de rotation, carte électronique, télécommande (hors pile), pour un nombre

de 10 000 rotations gauche / droite/ gauche. Pour bénéficiaire de cette garantie,présenter une facture originale précisant la date d'achat et le nom du revendeur ainsi que la carte de garantie indiquant le type de produit et son numero de série.

La garantie ne couvre pas les cas suivants :

Dommages dus à une cause extérieure à l'appareil notamment foudre, chute du produit, dégât des eaux,

incendie, etc.

• Frais d'acheminement ainsi que tout dommage durant le transport, liés à l'execution de cette garantie.
• Domimages causés par négligence, défériorations dues au stockage, installation défectueuse, utilisations anormales, contraire ou non conforme aux commandations de ce manuel, modifications, réparations effectues par des personnes non mandataires par ERARD, etc.

2
X4

1-Indice 03/2009-Réalisation:dpi-0478501516

1
2

2

ERARD-38236 PONT DE CHERUY-F
2-Indice 03/2009
ServiceAprès Venté - After-sales service - Kundendienst - Servizio postventa - Servizio post vendita - Servicedienst

X4

1-Indice 03/2009-Réalisation - 0478501516

1

2

ERARD - 38236 PONT DE CHERUY - F
2-Indice 03/2009
ServiceAprès Venté - After-sales service - Kundendienst - Servizio postventa - Servizio post vendita - Servicedienst

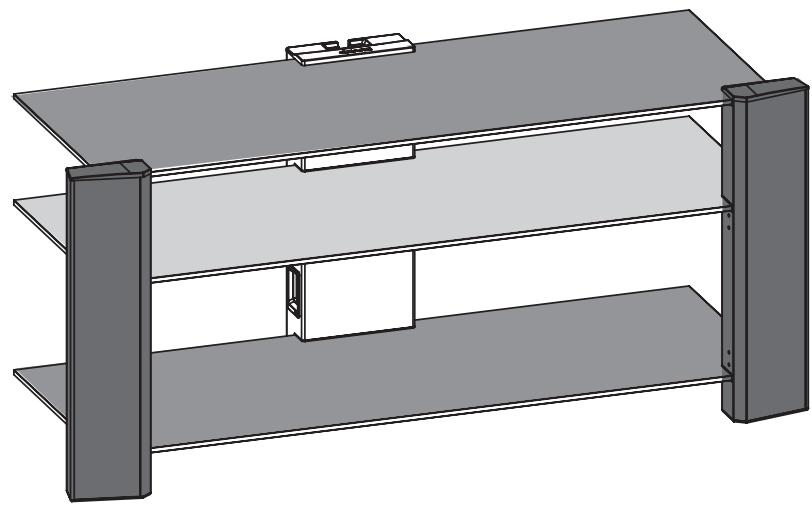

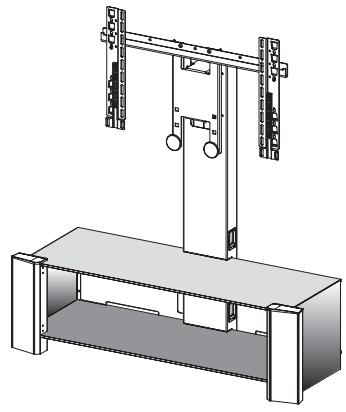

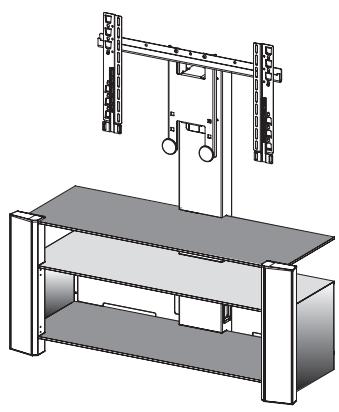

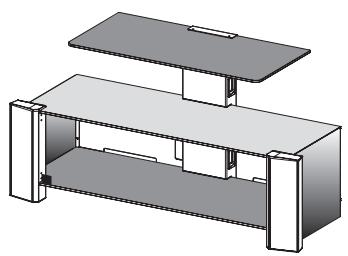

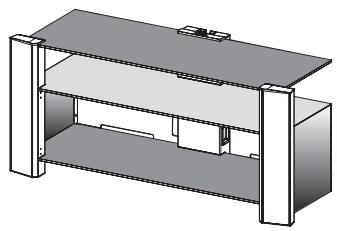

Archi

3 plateaux

LCD Plasma - 26"→50" - 65 cm → 127 cm

ERARD

ERARD GROUP

1 - Indice 02/2009 - Résolution : dpi - 04 78 50 15 16

1

2

3

4

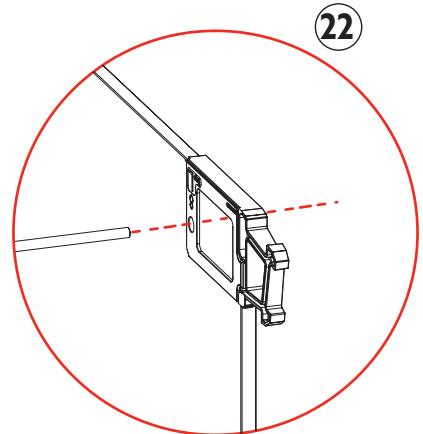

22

20 x1

22 x1

5

21
X2

22
X1

23

7

ERARD-38236 PONT DE CHERUY-F
4-Indice 02/2009
ServiceAprès Veunte - After-sales service - Kundendienst - Servizio postventa - Servizio post vendita - Servicedienst
