SA-Z9OR - Barre de son SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte arrière sans fil pour barre de son (compatible HT-ZF9)
Marque	Sony
Modèle	SA-Z9OR
Puissance de sortie (nominale)	30 W + 30 W (sous 4 Ω, 1 kHz, 1% DHT)
Puissance de sortie (référence)	50 W par canal (sous 4 Ω, 1 kHz)
Type d'enceinte	Pleine gamme, suspension acoustique, haut-parleur à cône de 46 mm
Alimentation	220–240 V CA, 50/60 Hz
Consommation en veille	≤ 1 W
Consommation hors tension	≤ 0,5 W
Communication sans fil	OFDM
Contenu de l'emballage	Enceinte arrière R (1), Enceinte arrière L (1), Mode d'emploi (1)
Fonctions principales	Son surround sans fil, mise à jour logicielle, connexion automatique à la barre de son HT-ZF9
Installation	Verticale sur support ou fixation murale (vis non fournies)
Indicateur d'alimentation	Vert (connecté), vert clignotant (non connecté), orange (mise à jour), rouge (veille), éteint (hors tension)
Sécurité	Ne pas obstruer les orifices de ventilation, ne pas exposer à des flammes nues ou à des liquides, débrancher en cas d'anomalie
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Réparabilité	Confier à un revendeur Sony agréé ; les pièces détachées ne sont pas décrites dans la notice
Utilisation	Intérieur uniquement
Gamme de fréquences radio	Bande 5 150–5 350 MHz limitée à une utilisation en intérieur
Informations générales	Conforme à la directive 2014/53/UE ; déclaration de conformité disponible sur compliance.sony.de

FOIRE AUX QUESTIONS - SA-Z9OR SONY

Comment connecter les enceintes arrière à la barre de son ?

Branchez le cordon d'alimentation. L'enceinte se connecte automatiquement à la barre de son HT-ZF9. Si l'indicateur clignote en vert, effectuez une connexion manuelle : reportez-vous au mode d'emploi de la barre de son.

Aucun son ne provient des enceintes arrière, que faire ?

Vérifiez que le cordon d'alimentation est bien branché et que l'enceinte est sous tension (appuyez sur 1). Si l'indicateur est rouge ou clignote en vert, rapprochez l'enceinte de la barre de son ou effectuez une connexion manuelle. Augmentez le volume arrière avec la télécommande (touche REAR +).

L'indicateur d'alimentation clignote en vert, que signifie-t-il ?

Cela signifie que l'enceinte n'est pas connectée à la barre de son HT-ZF9. Rapprochez les appareils et, si nécessaire, effectuez une connexion manuelle.

Comment fixer les enceintes au mur ?

Utilisez des vis adaptées (non fournies) pour un mur solide. L'orifice de fixation se trouve à l'arrière. Accrochez l'enceinte horizontalement en vérifiant les côtés gauche (REAR L) et droit (REAR R). Confiez l'installation à un professionnel si nécessaire.

Puis-je utiliser ces enceintes avec une autre barre de son ?

Non, elles sont conçues exclusivement pour la barre de son Sony HT-ZF9 et ne peuvent pas être utilisées avec d'autres appareils.

Comment mettre à jour le logiciel des enceintes ?

La mise à jour se fait via la barre de son HT-ZF9. Reportez-vous au mode d'emploi de la barre de son. Pendant la mise à jour, l'indicateur clignote ou brille en orange.

Le son est irrégulier ou accompagné de bruit, que faire ?

Éloignez les enceintes des sources d'interférences (micro-ondes, routeurs WiFi). Supprimez les obstacles entre la barre de son et les enceintes. Rapprochez les appareils ou passez en connexion filaire pour le téléviseur.

Que faire si l'indicateur reste rouge ?

L'enceinte est en mode veille. Appuyez sur la touche d'alimentation pour la rallumer. Si le problème persiste, vérifiez la connexion à la barre de son.

Puis-je installer les enceintes horizontalement ?

La notice précise d'installer les enceintes à la verticale. Pour une fixation murale, elles doivent être accrochées horizontalement via l'orifice prévu.

Quelles sont les précautions de sécurité importantes ?

N'installez pas l'appareil dans un espace confiné, n'obstruez pas les ouïes de ventilation, n'exposez pas à des flammes nues ou à des liquides. Débranchez immédiatement en cas d'anomalie. Utilisation en intérieur uniquement.

MODE D'EMPLOI SA-Z9OR SONY

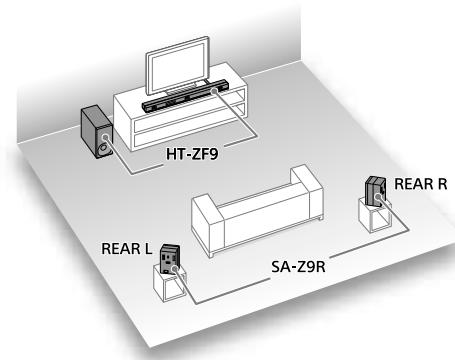

Ce que vous pouze faire avec les enceintes arrêté

Les fonctions suivantes sont disponibles, lorsque les encéntes arrirée sont utilisées avec Sound Bar (HT-ZF9) (non fournie).
- Vous pouvez profiter du son surround qui vous donne l'impression d'assister en direct à la prestation.
- Vous peuventmettre à jour lelogiciel des enceintes arrirée. Pour plus de détails, reportez-vous au mode d'emploi fourni avec Sound Bar (HT-ZF9).

Remarque

• Les enceintes arrirée sont conçues exclusivement pour être utilisées avec Sound Bar (HT-ZF9) et elles ne peuvent pas être utilisées avec d'autres dispositifs.
• Installee les enceintes arrêté à la verticale.

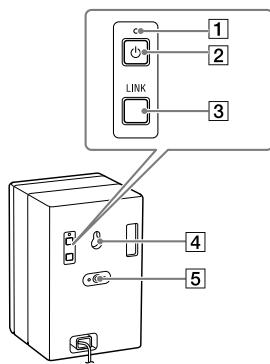

Pèces et commandes

Indicateur d'alimentation

État de l'indicateur (couleur)	État de l'enceinte arrête
Clignote lentement (en vert)	L'enceinte arrête n'est pas connectée à Sound Bar (HT-ZF9).
Brille (en vert)	L'enceinte arrête est connectée à Sound Bar (HT-ZF9).
Clignote deux fois à plusieurs reprises (en vert)	L'enceinte arrête essaire de se connecter à Sound Bar (HT-ZF9).
Clignote/brille (en orange)	Le logiciel est en cours de mise à jour.
Brille (en rouge)	L'enceinte arrête est en mode de veille.
Est étéint	L'enceinte arrête est étente.

Indicateur d'alimentation

2 Touche (alimentation)
3 Touche LINK
Orifice de fixation murale
Orifice de fixation du support d'enceinte général

Connexion

1 Raccordez le cordon d'alimentation secteur. L'enceinte arrirée se met sous tension et se connecte à Sound Bar (HT-ZF9) sans fil.

2 Assurez-vous que l'indicateur d'alimentation de l'enceinte arrêté s'allume en vert.

Quand l'indicateur d'alimentation brille en vert, la connexion entre l'enceinte arrirée et Sound Bar (HT-ZF9) est établie. Si la connexion n'est pas établie, connectez manuelle l'enceinte arrirée à Sound Bar (HT-ZF9). Pour plus de détails, reportez-vous au mode d'emploi fourni avec Sound Bar (HT-ZF9).

3 Installéz l'enceinte arrêté en tenant compte de son côté gauche/droit.

Vérifiez l'étiquette apposoé à l'arrière de l'enceinte arrêt. « REAR R » correspond au côté droit et « REAR L », au côté gauche.

Fixation de l'enceinte arrête au mur

Vous pouvez fixer les enceintes arrriere sur un mur.

Remarque

• Préparez des vis (non fournies) convenant au matériel et à la résistance du mur. comme un mur en plaques de plâtre est particulièrement fragile, fixez convenabilité les vis à une poutre du mur. Installez les enceintes horizontally, accrochées par des vis et des chevilles sur une section plane ininterrompue du mur.
• Confiez l'installation à un revendeur Sony ou à un entrepreneur agree et soyez particulièrement attentif à la sécurité pendant l'installation.
• Sony décline toute responsabilité en cas d'accidents ou de dommages provoques par une installation incorrecte, la résistance insuffisante du mur, la mauvaise fixation des vis, une catastrophe naturelle, etc.

1 Préparez une vis (non fournie) adaptée à l'orifice de la fixation murale situé sur l'arrière de l'enceinte arrière.

Plus de 30 mm

Orifice à l'arrière de l'enceinte arrière

2 Fixez la vis au mur.

3 Accrochez l'enceinte arrirée en confirmant ses côtes gauche/droit.
Vérifiez l'étiquette apposaïe à l'arrête de l'énceinte arrirée. « REAR R » correspond au côté droit et « REAR L », au côté gauche.

Dépannage

Si vous rencontres l'un des problèmes suivants au cours de l'utilisation des enceintes arrivée, reportez-vous à ce guide de dépannage pour essayer de le résoudre avant de demander une réparation. Si le problème persiste, consultez votre revendeur Sony le plus proche.

Quand vous sollicitez une réparation, n'oublieriez pas de rapporter à la fouis vos encéintes arrirée et Sound Bar (HT-ZF9) (appareil principal et caisson de graves) (non fournie), même si le problème semble limite à un seul de ces appeareils.

Aucun son n'est produit par les enceintes arrriere.

Assurez-vous que le cordon d'alimentation secteur de l'enceinte arriere est correctement connecté.
S l 引 inducer d'alimentation de I'enceinte arriere ne sallume pas,procedede comme suit.

• Assurez-vous que le cordon d'alimentation secteur de l'enceinte arrêté est correctement connecté.

Appuyez sur (1) (alimentation) sur l'enceinte

I arrirée pour la mesure sous tension.

Si l'indicateur d'alimentation de I'enceinte arriere clignote lentement en vert ou s'allume en rouge, essayez de procesder comme suit.

Rapprochez l'enceinte arrirée de l'appareil principal de Sound Bar (HT-ZF9) afin que l'indicateur d'alimentation de l'enceinte arrirée brille en vert.

Connectez manuelle l'enceinte arrirée à Sound Bar (HT-ZF9). Pour plus de détails, reportez-vous au mode d'emploi fourni avec Sound Bar (HT-ZF9).

Vérifiez l'état de la connexion sans fil. Pour plus de détails, reportez-vous au mode d'emploi fourni avec Sound Bar (HT-ZF9).

Appuyez sur REAR + sur la télécommande de Sound Bar (HT-ZF9) pour augmenter le volume de encéntes arrrière.

Si vous modifiez le réglage [Canal RF] de Sound Bar (HT-ZF9) en basculant de [Non] à [Oui], 1 minute peut s'écouler avant que le son soit reproduit. Pour plus de détails, reportez-vous au mode d'emploi fourni with Sound Bar (HT-ZF9).

Le son est irrégulier ou s'accompagne de brui
Si un dispositif proche, notamment un LAN sans fil ou un fou à micro-ondes en cours d'utilisation, émet des ondes electromagnétiques, EOignez les enceintes arrirée et Sound Bar (HT-ZF9) de ce dispositif.
S'il existe un obstacle entre l'appareil principal de Sound Bar (HT-ZF9) et les enceintes arrriere, éloignez-le ou supprimeze-le.
Rapcroche le plus possible l'appareil principal de Sound Bar (HT-ZZF) et les enceinte arrirée.
Modifie la connexion réseau du télévisuer ou du lecteur Blu-ray Disc en choisisant un réseau filaire platot qu'un réseau sans fil.

Spécifications

Section amplificateur

PUISSANCE DE SORTIE (nominale)
30 W + 30 W (sous 4 ohms, 1 kHz, 1% DHT)
PUISSANCE DE SORTIE (référence)
50 W (par canal sous 4 ohms, 1 kHz)

Système d'enceintes

Système d'enceintes pleine gamme, suspension
acoustique
Enceint
46 mm à cône, enceinte pleine gamme

Alimentation requise

220V-240VCA,50Hz/60Hz

Mode de veille : 1 W ou moins

Hors tension : 0,5 w ou moins

Section transmetteur/recepteur sans fil

Système de communication

Méthode de modulation

OFDM

Gammes de fréquences radio et puissance de sortie maximum

Éléments inclus

• Enceinte arrêté R (1), Enceinte arrêté L (1)
  Mode d'emploi (1)

À propos des droits

d'auteur

Ce produit contient un calculié régi par la Licence publique générale GNU (« GPL ») ou la Licence publique générale limite GNU (« LGPL »). Vous pouvez obtenir, modifier et redistribuer le code source de ces logarithés dans la mesure permise pas les modalités de la GPL ou de la LGPL.
Pour plus d'information sur la GPL, la LGPL et d'autres licences logicielles, reportez-vous à [Informations sur les licences de logiciel] sous.
[Config.] - [Réglages avances] - [Réglages Systeme] sur le produit.
Le code source du logiciel utilisé dans ce produit est régi par la GPL et la LGPL, et est disponible sur Internet. Pour télécharger, accédez au site Web suivant:
URL:
http://oss.sopynet/Products/Linux
Veuiliez noter que Sony ne peut pas répondre aux demandes de renseignements portant sur le contenu du code source.
Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs

AVERTISSEMENT

N'installez pas l'appareil dans un espace confiné, tel

qu'une bibliothèque ou un meuble encastré.

Pour réduire le risque d'incendie, n'obstruez pas

I'orifice de ventilation de I'appareil avec un journal,

une nappe, une tenture, etc.

N'exposez pas l'apparéel à une source de flamme nue (par exemple, une bougie allumée).

Pour réduire le risque d'incendie ou d'électrocution, n'exposez pas cet apparéil à des éclaboussues ou des gouttes d'eau et ne posez pas dessus des objets replischés de liquides, notamment des vases.

L'appareil n'est pas déconnecté du secteur tant qu'il reste branché sur la prise murale, même si l'appareil proprement dit a été mis hors tension.

La fiche principale étant utilisée pour déconnecter l'unité de l'alimentation sectoru, connectez l'unité à une prise sectoru aisément accessible. Si vous remarquée une anomalie dans l'appareil, débranche immeditament la fiche principale de la prise secteu

Utilisation en interieur uniquement.

Pour les clients en Europe

Remarque aux clients : les informations suivantes sont uniquement applicables aux équipements vendus dans des pays où les directives UE sont en viqueur.

Ce produit a été fabriqué par ou pour le compte de Sony Corporation.

Importateur dans l'UE: Sony Europe Limited. Les questions basées sur la législation européen pour l'importateur ou relatives à la conformité des produits doivent être adressées au mandataire : Sor Belgium, bijkantoor van Sony Europe Limited, Da Vinciana 7-D1, 1935 Zaventem, Belgique.

Le sousigned, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: http://www.compliance.sony.de/

Pour cet équipement radio, les restrictions suivantes relatives à la mise en service ou aux exigences d'autorisation d'utilisation s'apliquent aux pays suivants: BE, BG, CZ, DK, DE, EE, IE, EL, ES, FR, HR, IT, CY, LV, LT, LU, HU, MT, NL, AT, PL, PT, RO, SI, SK, FI, SE, UK, IS, LI, NO, CH, AL, BA, MK, MD, RS, ME, XK, TR: La bande 5 150 MHz - 5 350 MHz est limitée à une utilisation en interieur exclusivement.

Cet équipement radioélectrique est destiné à être utilisé avec la ou les versions approuvées du logiciel indiquées dans la déclaration de conformité UE. Le logiciel charge sur cet équipement radioélectrique a été vérifié pour se conformer aux exigences essentielles de la directive 2014/53/UE. Emplacement de la version du logiciel : voir [Informations système] sous [Config.] - [Réglages avances] - [Réglages Système].

Traitement des appareils
électriques et électroniques
en fin de vie (applicable dans
les pays d'l'Union
Européenne et dans les
autres pays disposant de

systèmes de collecte

selective)

Ce symbole, appose sur le produit ou sur son emballage, indique que ce produit ne doit pas etre traite avec les dechets menagers. En revanche, il doit etre rapporte a un point de collecte approprié pour le recyclage des équipements electriques et electroniques. En vous assurant que ce produit est bien mis au rebut de façon appropriée, vous participez actively à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la preservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité,Vote déchetterie locale ou le point de vente ou vous avez acheté le produit.
