MODE D'EMPLOI LSB380 LE CHAI

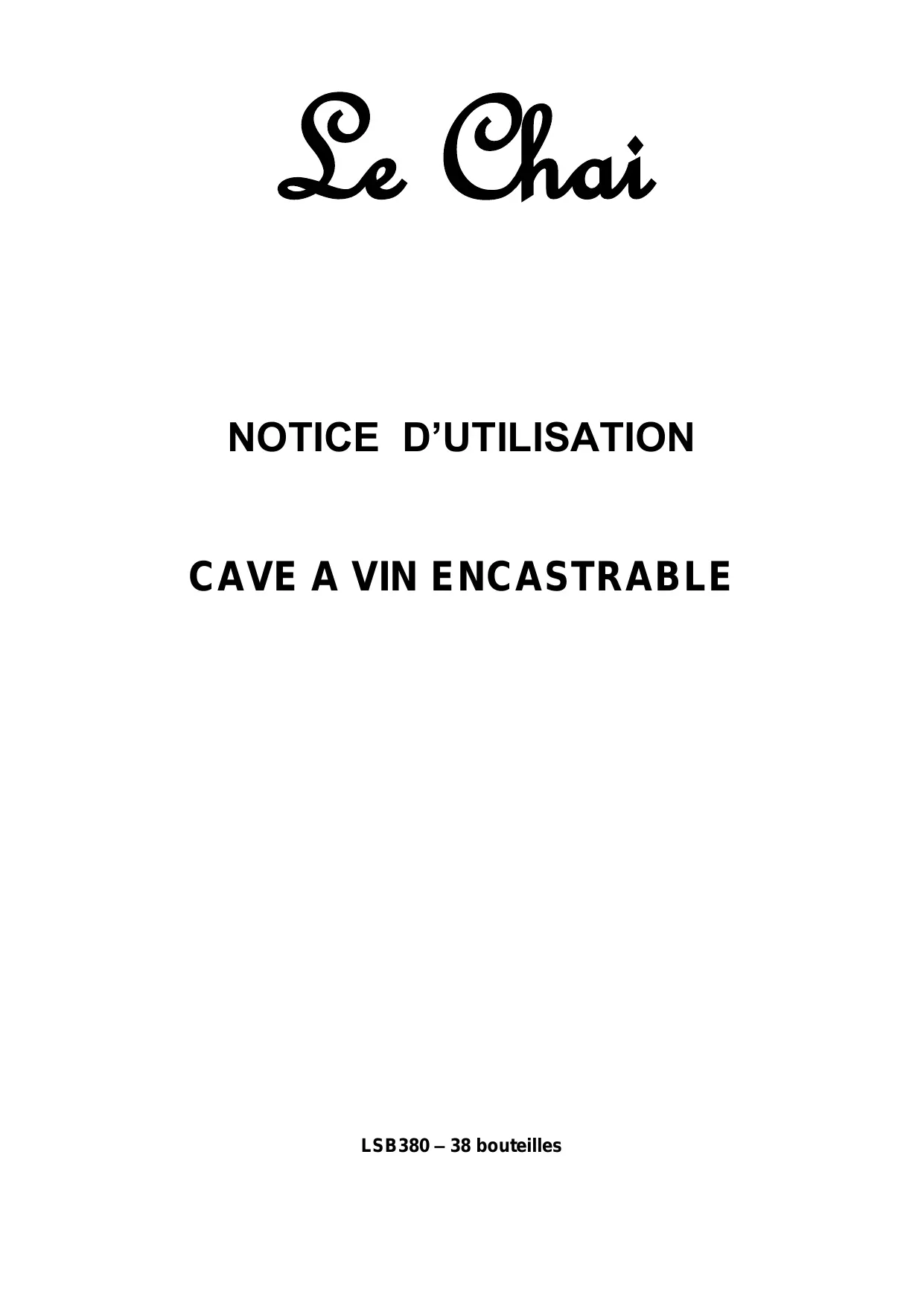

NOTICE D’UTILISATION CAVE A VIN ENCASTRABLE LSB380 – 38 bouteilles

Volume utile des compartiments

Dégivrage Classe climatique Émissions acoustiques dans l’air Type d’installation 2014/35/UE relative à la sécurité électrique 2014/30/UE relative à la compatibilité électromagnétique

PRESENTATION DE L’APPAREIL

En ce qui concerne les informations pour installer, manipuler, entretenir et mettre au rebut l’appareil, se référer aux paragraphes ci-après de cette notice. Cet appareil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que: - les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels - les fermes et l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel - les environnements du type chambres d’hôtes - La restauration et autres applications similaires y compris la vente au détail Cet appareil est destiné au stockage de denrées alimentaires ou boissons particulières à une température de stockage supérieure à celle d’un compartiment de stockage de denrées alimentaires fraîches. En aucun cas, il n’est destiné à conserver des denrées alimentaires fraîches. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autre but que celui pour lequel il a été conçu. 4

 Débranchez toujours la prise de courant avant de procéder à son nettoyage ; de procéder à son dégivrage; de changer la lampe d’éclairage; de déplacer l‘appareil ou de nettoyer le sol sous l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.

 MISE EN GARDE : Ne pas endommager le circuit de réfrigération.  MISE EN GARDE : Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.  MISE EN GARDE : Ne pas utiliser de dispositifs mécanique ou autre moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.  MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.  Ne pas brancher l’appareil à une prise de courant non protégée contre les surcharges (fusible).  Ne jamais utiliser de prises multiples ou de rallonge pour brancher l’appareil.  Cet appareil n’est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement. 5

 Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.

 Après installation, vérifiez qu’il ne repose pas sur le câble d’alimentation.  Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualifications similaires afin d’éviter un danger.  Cet appareil est lourd ; faites attention lors d’un déplacement.  Si votre appareil a été couché pendant le transport, attendre 48h avant de le mettre en fonctionnement.  Dans le cas d’écoulement accidentel de liquide (bouteille cassée ou autres) sur les organes électriques (moteur et autres), débranchez aussitôt la fiche d’alimentation.  Assurez-vous que l’endroit où est posé votre appareil peut supporter le poids de celle-ci une fois chargée (1 bouteille de 75cl est environ égale à 1,3kg).  Votre cave doit être placée sur une surface plane. Si vous devez la placer sur un tapis ou de la moquette, insérez un support dessous. Service - réparations  Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cet appareil.  En cas de panne, n’essayez pas de réparer l’appareil vousmême. Les réparations effectuées par du personnel nonqualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur.

- N’utilisez aucun appareil électrique à l’intérieur de l’appareil.

Si le système de réfrigération est endommagé:  N’utilisez pas de flamme près de l’appareil.  Evitez les étincelles – n’allumez pas d’appareil électrique ou de lampe électrique.  Ventilez immédiatement la pièce Mise au rebut Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d’équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/EU afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l’environnement. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif sont potentiellement dangereux pour l’environnement et la santé humaine en raison de la présence de substances dangereuses Cet appareil contient des agents moussants inflammables. En fin de vie du réfrigérateur, il doit être mis au rebut dans un endroit approprié, capable de recycler les réfrigérateurs. Pour cela contactez la mairie de votre domicile. En aucun cas vous ne devez jeter ce réfrigérateur sur la voie publique.

INSTALLATION Si cet appareil, muni d’une fermeture magnétique, est destiné à en remplacer un autre muni d’une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de le mettre au rebut. Cela évitera que des enfants puissent s’y enfermer et mettre ainsi leur vie en danger.

Emplacement - Placez votre appareil loin d’une source de chaleur (chauffage, cuisson, rayons solaires). Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +16°C et +32°C (classe N). En dehors de ces limites; l’appareil ne fonctionnera plus normalement. - Veillez à une bonne circulation de l’air à l’arrière de l’appareil, ne le plaquez pas contre un mur pour éviter les bruits dus aux vibrations. Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et une augmentation de la consommation d’énergie. Laissez un espace vide de 2 cm au minimum entre les murs et les parois de la cave à vin et 3 cm au minimum entre l’arrière de la cave à vin et le mur. Laissez un espace vide de 10 cm au minimum audessus de l’appareil. - Cet appareil doit être installé de façon à ce que la prise de courant reste accessible. Assurezvous après l’avoir installé qu’il ne repose pas sur le câble d’alimentation. - Mettez l’appareil de niveau en agissant sur les 2 pieds réglables.

Afin de garantir la stabilité de ces appareils , installer et visser correctement au meuble de cuisine le support de fixation fournit :

Branchement au réseau

Votre appareil est prévu pour fonctionner sous une tension de 230 volts monophasée. Il doit être raccordé à une prise murale munie d’un contact de terre et protégée par un fusible de 10A conformément à la norme NF C15-100 et aux prescriptions de votre fournisseur d’électricité.

INFORMATIONS SPECIFIQUES

- Il est recommandé d’installer votre cave à vin dans une pièce tempérée. - Si la lumière intérieure reste allumée, veuillez noter que la température intérieure sera plus importante. - La température à l’intérieure de la cave à vin peut fluctuer en fonction du type et du nombre de bouteilles installées. - Afin de conserver vos vins à une température stable, éviter de laisser la porte ouverte trop longtemps. - Ne pas installer votre cave à vin à proximité d’une source de chaleur et éviter les rayons directs du soleil. - Pour garantir votre sécurité et ne pas altérer le vin, ne pas placer votre cave dans des lieux humides. - Ne stocker pas de denrées alimentaires périssables dans cette cave à vin. - La cave à vin n’est pas conçue pour être utilisé dans un garage, à l’extérieur ou en plein air. - Les températures suivantes (approximatives) sont conseillées pour la dégustation du vin : o Grands vins de Bordeaux – Rouges 16 – 17°C o Grands vins de Bourgogne – Rouges 15 – 16°C o Grands crûs de vins blancs secs 14 – 16°C o Rouges légers, fruités, jeunes 11 – 12°C o Rosés de Provence, vins de primeur Le système de climatisation Selon l’avis des spécialistes, la température idéale de conservation des vins se situe autour de 12°C, dans une fourchette de 10° à 14 °C. Ne pas confondre avec la température de service, qui elle varie selon la spécificité de chaque type de vin de 5 à 18°C. Il est surtout important d’éviter les variations brutales de température. Conçu par des spécialistes, pour des œnophiles, cet appareil, contrairement au simple réfrigérateur, assure électroniquement un contrôle de température moyenne constante. Le système anti-vibrations : Le compresseur est équipé d’amortisseurs spéciaux (les silent-blocks) et la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse de polyuréthane. Ces caractéristiques permettent d’éviter la transmission de vibrations aux vins. Le système d’humidification : Cet appareil est équipé d’un bac (selon modèle) qui maintient un niveau correct d’humidité. Si l’humidité est trop basse, remplissez le niveau du réservoir aux ¾ de sa capacité. Vérifiez le niveau d’eau de temps en temps et ajoutez de l’eau si nécessaire. Veillez à ce que le bac contienne toujours de l’eau. Le bac est à placer sur la clayette sous le ventilateur situé au fond afin d’apporter une humidité minimale. Attention à contrôler le niveau d’eau si vous stockez vos vins sur une longue période et que vous ne dédiez pas l’appareil à leur mise à température de service uniquement (avec des rotations rapides de vos bouteilles). Le système anti-UV : La lumière accélère le vieillissement de vos vins. Dans les caves à portes pleine, les vins sont naturellement à l’abri sous réserve bien entendu d’ouvertures limitées). Ce modèle à porte verre a fait l’objet d’un traitement particulier, qui filtre les rayons ultra-violets néfastes ; les vins sont donc parfaitement à l’abri. Dégivrage : Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de givre ou de glace, aucune opération n´est nécessaire pour les éliminer. Clayettes Pour éviter d’endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tirer les clayettes pour mettre ou enlever les bouteilles. Pour un plus simple accès au contenu des clayettes vous devez faire glisser la clayette vers l’extérieur d’environ 1/3 cependant elles sont conçues avec une butée d’arrêt de chaque côté pour éviter que les bouteilles ne tombent. Pour retirer ou positionner les clayettes, inclinez la clayette comme indiqué sur le schéma et tirer ou pousser selon les cas.

CHARGEMENT Les quantités maximales de chargement annoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, elles permettent d’avoir une estimation rapide de la taille de l’appareil.

Elles correspondent à des tests effectués avec une bouteille standard ; dans la réalité, on pourrait ranger, à l’extrême, plus de bouteilles en empilage sans clayettes mais une « cave variée » se constitue d’une grande variété de l’utilisation quotidienne d’une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maxima annoncé. Comment garnir et tenir votre cave :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes.

Il en existe de nombreux autres de toutes contenances et toutes formes. Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croisement. Chargement pour les capacités maximales (38 bouteilles) Le nombre maximum d’entreposage est basé sur des bouteilles de Bordeaux standard de 0,75 litre.

UTILISATION Mise en fonctionnement

Vérifiez que vous pouvez fermer la porte sans toucher une bouteille avant de la fermer. Lorsque vous chargez plusieurs bouteilles à la fois, cela prendra plus de temps pour l’appareil d’atteindre la température désirée. Pour éviter d’endommager le joint de la porte, assurez-vous que la porte soit entièrement ouverte lorsque vous tirez les étagères des rails du compartiment

Réglage de la température

Appuyer environ 3 secondes sur le bouton Marche/Arrêt

Procéder de même pour l’éteindre. Remarque : il n’y a pas deux compartiments indépendants pour le fonctionnement, si le bouton Marche/Arrêt est appuyé dans l’une des deux zones, les deux zones de la cave s’allumeront et inversement pour l’éteindre. Contrôle de la température La température intérieure est réglée par le thermostat électronique commandé par les boutons situés à l’intérieur de l’appareil. Il est possible d’ajuster la température degré par degré et dans chaque zone ; le réglage de la température s’effectue à l’aide des touches ou situées à droite des indicateurs de température. Chaque pression sur la touche incrémente d’un degré dans la zone du bandeau de commande. De la même manière, chaque pression sur la touche décrémente d’un degré dans la zone. 11

Après avoir sélectionné la température, l’afficheur va clignoter pendant 5 secondes, et affichera la température de consigne. Si vous souhaitez connaître la température actuelle dans la cave, il faut appuyer sur les touches et en même temps pendant 3 secondes et au bout de 5 secondes, la température de consigne se réaffichera

NOTE : La température par défaut est 12°C dans la zone de gauche et 7°C dans la zone de droite. NOTE : La plage de température de cette cave à vin est entre 5°C et 18°C dans chaque zone Pour éviter une condensation trop importante lorsque que la température ambiante est supérieure à 28°C, ne pas descendre la température en dessous de 7°C Contrôle de la lumière Pour allumer ou éteindre la lumière intérieure, appuyer sur le bouton . La lumière (LED) est adaptée pour la conservation du vin. Afin de réduire la consommation d’énergie, la lumière LED s’éteint automatiquement au bout de 10 minutes. Toutefois, il est conseillé d’éteindre la lumière en utilisation normale ou après chaque utilisation. Si néanmoins, vous souhaitez laisser la lumière allumée, la procédure est la suivante ; laisser appuyer sur le bouton 2 pendant au moins 5 seconds ; l’afficheur indique alors « LP ». Après quelques secondes l’afficheur revient à l’indication de température et la lumière restera allumée continuellement. Pour revenir à l’extinction automatique de la lumière au bout de 10 minutes, laisser appuyer sur le bouton 2 pendant au moins 5 secondes ; l’afficheur indique alors « LF ». Après quelques secondes l’afficheur revient à l’indication de température et la lumière s’éteindra automatiquement. Remarque : il n’y a pas deux compartiments indépendants pour le fonctionnement de la lumière, si le bouton Lumière est appuyé dans l’une des deux zones, les lumières des deux zones de la cave s’allumeront et inversement pour éteindre la lumière. NOTE : lors de la première utilisation ou après avoir mis en fonctionnement la cave à vin après une longue période d’inutilisation, la température intérieure ne sera pas immédiatement la température affichée sur l’indicateur ; en effet, il faut attendre quelques heures pour une mise en température de la cave à vin afin d’avoir une température homogène. IMPORTANT : après avoir débranché, éteint l’appareil ou après une coupure de courant ; il est impératif d’attendre 5 minutes avant de le rallumer. Dans le cas contraire, la cave à vin de s’allumera pas.

ENTRETIEN DEGIVRAGE Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de givre ou de glace, aucune opération n´est nécessaire pour les éliminer.

NETTOYAGE Avant de procéder au nettoyage, débranchez l’appareil.

N’utilisez jamais de produits abrasifs ni d’éponge avec grattoir pour le nettoyage intérieur ou extérieur de votre appareil.    REMPLACEMENT DE LA LAMPE D’ECLAIRAGE Cet appareil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est suffisante pour qu’aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication du réfrigérateur, les LED étaient défectueuses, veuillez contacter votre Service Après-Vente pour toute intervention.

PROBLEMES ET SOLUTIONS Vous pouvez résoudre beaucoup de simples problèmes de votre cave à vin, en évitant de faire appel à votre service après-vente. Essayez avec les suggestions ci-dessous.

PROBLEME Pas de fonctionnement

  La porte se ferme mal

La lumière (LED) ne s’allume pas

CAUSE POSSIBLE Vérifier l’arrivée électrique de votre installation

La porte est trop souvent ouverte La porte est mal fermée Le joint de porte n’est pas étanche Il n’y a pas assez d’espace autour de l’appareil Contactez votre service après-vente

 Vérifier le niveau de l’appareil

 Vérifier qu’un papier ou qu’une partie de l’emballage ne soit pas resté coincé dans l’appareil  Vérifier le niveau de l’appareil  Le joint est en mauvaise état  Les pieds ont « bougé »  Le tableau de contrôle est en panne  Problème des circuits imprimés  Problème avec la prise d’alimentation

Erreur d’affichage LED
