SO6010CO - Chauffage CALOR - Notice d'utilisation et mode d'emploi gratuit

Marque	CALOR
Modèle	SO6010CO
Type de produit	Radiateur soufflant
Alimentation	230 V ~ 50 Hz
Puissance	2000 W
Indice de protection	IP21
Classe électrique	II (double isolation)
Fonctions	Chauffage avec thermostat réglable, protection antigel
Thermostat	Oui, réglage continu de la température
Position hors gel	Oui, maintient au-dessus de 0 °C
Installation murale	Possible, support mural fourni
Utilisation salle de bains	Oui, volume 3 selon norme NFC15100
Sécurité surchauffe	Dispositif de coupure auto puis fusible thermique permanent
Sécurité basculement	Non (uniquement sur modèles SO6030)
Voyant de mise sous tension	Oui
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, nettoyer les grilles une fois par an
Rangement du cordon	Enroulement autour des pieds
Réparabilité	Ne pas démonter, contacter un centre service agréé

FOIRE AUX QUESTIONS - SO6010CO CALOR

Quel est le type de chauffage du CALOR SO6010CO ?

C'est un radiateur soufflant avec thermostat réglable.

Puis-je utiliser l'appareil dans une salle de bains ?

Oui, il est classé IP21 et peut être utilisé dans le volume 3 de la salle de bains selon la norme NFC15100, à condition que les boutons ne soient pas accessibles depuis la baignoire ou la douche.

Comment régler la température ?

Tournez le bouton B (thermostat) pour sélectionner la température souhaitée. La position * correspond à la protection antigel (maintien au-dessus de 0 °C).

Que faire en cas d'absence prolongée ?

Placez le bouton B sur la position * (hors gel) et débranchez l'appareil.

Comment installer l'appareil au mur ?

Utilisez le support mural fourni : fixez-le au mur avec des vis adaptées, accrochez l'appareil par le crochet supérieur dans la poignée, puis clipsez le crochet inférieur. Respectez les distances minimales indiquées dans la notice.

L'appareil est-il équipé d'une sécurité en cas de surchauffe ?

Oui, un dispositif coupe automatiquement l'appareil en cas d'échauffement anormal. Après refroidissement, il se remet en route. Si le défaut persiste, un fusible thermique arrête définitivement l'appareil.

Comment nettoyer le radiateur ?

Débranchez l'appareil, puis nettoyez-le avec un chiffon légèrement humide. N'utilisez jamais de produits abrasifs. Au moins une fois par an, nettoyez les grilles d'entrée et de sortie d'air à l'aspirateur.

Puis utiliser le radiateur comme ventilateur en été ?

Non, la fonction ventilation froide n'est disponible que sur les modèles SO6020 et SO6030. Le SO6010CO ne permet que le chauffage.

Quelle est la puissance de l'appareil ?

La puissance nominale est d'environ 2000 W (vérifiez l'étiquette sur l'appareil).

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord que l'appareil est en position normale, que les grilles d'air sont dégagées et que le thermostat n'est pas sur la position d'arrêt. Si le problème persiste, contactez un centre service agréé.

MODE D'EMPLOI SO6010CO CALOR

A. Bouton de sélection des fonctions B. Bouton de réglage de température : Thermostat C. Voyant mise sous tension D. Voyant "Signal protect" mod. SO6030 E. Grille d'entrée d'air F. Grille de sortie d'air G. Poignée de transport H. Passe cordon I. Range prix J. Pieds/enroule cordon K. Support mural L. Crochet supérieur du support mural M. Crochet inférieur du support mural

Il est essentiel de lire attentivement cette notice et d'observer les recommandations suivantes :

• Cet appareil est conforme aux directives communautaires 73/23/CEE et 89/336/CEE.
• Avant chaque utilisation, vérifie le bon état général de l'appareil, de la prise et du cordon.
• Lors de son utilisation, cet appareil doit être tenu hors de portée des jeunes enfants, des animaux et de certaines personnes handicapées.
• Cet appareil est destiné à un usage domestique uniquement. Il ne peut donc pas être utilisé pour une application industrielle.
• Ne faites pas fonctionner votre appareil dans un local empoussiéré ou un local représentant des risques d'incendie.
• N'introduisez jamais d'objet à l'intérieur de l'appareil (ex : aiguilles...)
• Ne placez pas l'appareil juste en dessous d'une prise de courant.
• Si l'appareil est fixé au mur, la prise doit être accessible.
• Ne pas tirer le câble d'alimentation ou l'appareil lui-même pour débrancher la prise de courant du socle mural.
• Dérouler complètement le cordon avant chaque utilisation.
• La garantie sera annulée en cas d'éventuels dommages résultant d'une mauvaise utilisation.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Élimination en fin de vie du produit : déposer votre appareil dans les centres de collecte sélective / déchetteries existants.

• Attention: Afin d'éviter des risques de surchauffe, NE JAMAIS COUVRIR L'APPAREIL.
• Ne pas utiliser cet appareil à proximité d'une baignoire, douche, lavabo, piscine.
• Ne pas utiliser votre radiateur à proximité d'objets et de produits inflammables (rideaux, aérosols, solvants, etc..)
• Ne jamais utiliser l'appareil incliné ou couché.
• Ne pas toucher l'appareil avec les mains humides.
• Ne jamais laisser de l'eau s'introduire dans l'appareil.
• En cas d'absence prolongée : placer le bouton A (fig.4b/4c) sur la position initiale Ø (mod. SO6020/SO6030) et débrancher l'appareil ou placer le bouton B (fig.4a) sur la position * (mod. SO6010) et débrancher l'appareil.

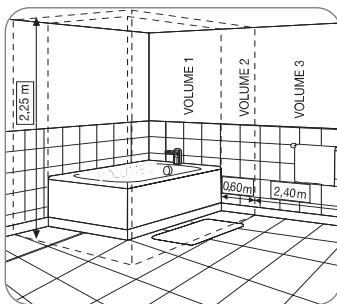

Utilisation en SALLE de BAINS (protection CONTRE les CHUTES d'eau)

La construction de cet appareil «IP21» permet son utilisation dans toutes les pièces de la maison, y compris celles représentant des risques de chute d'eau verticales (cuisine, salle de bains, etc...).

L'installation électrique de la pièce, l'installation de l'appareil et son utilisation doivent cependant être conformes aux normes en vigueur dans notre pays.

En France, la Norme NFC15100 régit les règles de sécurité d'installation. Elles définissent 4 volumes dans la salle de bains. Cet appareil doit être installé uniquement dans le volume 3 d'une telle pièce, afin que les boutons de sélection A et B (fig.4) ne puissent pas être touchés par une personne utilisant la baignoire ou la douche.

• Avant la première utilisation, vérifie que la tension de votre installation corresponde bien à celle marquée sur l'appareil et que votre installation soit adaptée à la puissance marquée sur l'appareil.
• Voiture appareil peut fonctionner avec une prise de courant sans contact de terre. C'est un appareil de classe II (double isolation électrique).

Mod. SO6010/so6020:

• En cas d'échauffement anormal, un dispositif de sécurité coupe le fonctionnement de l'appareil puis le remet en route automatique après refroidissement. Si le défaut persiste ou s'amplifie, un fusible thermique arrête définitivement l'appareil, celui-ci doit alors être amené à un centre service/agréé.

Mod. SO6030:

• En cas d'échauffement anormal, un dispositif de sécurité coupe le fonctionnement de l'appareil puis le remet en route automatiquement après refroidissement. Si le défaut persiste ou s'amplifie, un fusible thermique arrête définitivement l'appareil, celui-ci doit alors être amené à un centre service agréé.
• En cas de basculement, un système de sécurité coupe automatiquement le fonctionnement de l'appareil. Replacez l'appareil en position verticale et il se remettra à fonctionner.

Dans ces 2 cas, l'appareil émet un bip sonore, le voyant (D) "Signal Protect" s'allume.

Fonctionnement

Assurez-vous avant la mise en marche de votre appareil que : - Le positionnement de l'appareil décrit dans cette notice est respecté - Les grilles d'entrée et de sortie d'air sont totalement dégagées - L'appareil est placé sur un plan horizontal et stable

- Choix de la fonction (mod. SO6020/SO6030) :

Sélectionner la fonction désirée, à l'aide du bouton A (fig. 4b/4c), en plaçant le repère du bouton en face du symbole :

O : arrêt : Ventilation froide : 1200W : 2400W

Voyant:

• Voyant de mise sous tension (C fig.4), il est allumé dès que votre appareil est mis sous tension.
• Voyant "Signal Protect" (D fig.4c), il est allumé en cas d'échauffement anormal ou de basculement.

Mod. SO6030 uniquement.

Thermostat :

Le réglage de la température se fait en fonction de votre sensation de confort en tournant le bouton B (fig. 4)

- Position hors gel*:

Cette position vous permet de maintenir automatiquement la température au-dessus de 0°C dans un local normalement isolé et dont le volume correspond à la puissance de votre appareil.

mod. SO6010: Branchez votre appareil et tournez le bouton B (fig.4a) afin de placer le repère du bouton en face du symbole « »

mod. SO6020 et SO6030 : Branchez votre appareil et tournez le bouton B (fig.4b/4c) afin de placer le repère du bouton en face du symbole « » et tourner le bouton A (fig. 4b/4c) afin de sélectionner l'une des fonctions suivantes: • 1200W ou • 2400W

• Ventilation froide : (mod. SO6020/SO6030)

Elle vous permet d'utiliser votre radiateur soufflant comme ventilateur d'appoint en été.

Installation MURALE

Votre appareil peut être utilisé en position murale.

Il doit être placé verticalement et dans le bon sens (bouton dans la zone supérieure; voir fig. 5)

Les règles d'installation salle de bain et les distances minimales décrites fig. 5 doivent être respectées.

Il est imperative de fixer votre appareil au mur à l'aide du support mural (K) fourni.

Montage: voir fig. 6A.

Fixer le support mural avec des vis et des chevilles adaptées suivant le sens indiqué par la flèche. - Rentrer le crochet supérieur du support mural (L) dans la poignée de transport de l'appareil (G), et clipper le crochet inférieur du support mural (M) sur l'appareil.

Décrochage: voir fig.6b.

• Maintenez l'appareil et appuyez sur la languette inférieure du support mural.
• Dégager l'appareil du bas
• Lever et dégager l'appareil du crochet supérieur.

Entretien

• Votre appareil doit être débranché avant toute opération d'entretien.
• Vous pouvez le nettoyer avec un chiffon légèrement humide.
• IMPORTANT: ne jamais utiliser de produits abrasifs qui risqueraient de détériorer l'aspect de votre appareil.
• Nous vous recommandons de nettoyer les grilles d'entrée et de sortie d'air au moins une fois par an (nettoyez au moyen d'un aspirateur si nécessaire).

Rangement

• Il est indispensable de bien laisser refroidir votre appareil avant de le ranger.
• Pour ranger votre appareil, il est possible d'enrouler le cordon (voir fig. 3).
• Lorsque vous n'utilisez pas l'appareil, celui-ci doit être placé dans un local à l'abri de l'humidité.

En cas de probleme

• Ne démontez jamais votre appareil vous-même. Un appareil mal réparé peut présenter des risques pour l'utilisateur.
• Avant de contacter un Centre Service agréé de notre réseau (voir numéro azur en fin de notice), assurez-vous :
• que l'appareil est en position normale de fonctionnement;
• que les grilles d'entrée et de sortie d'air sont totalement dégagées.
