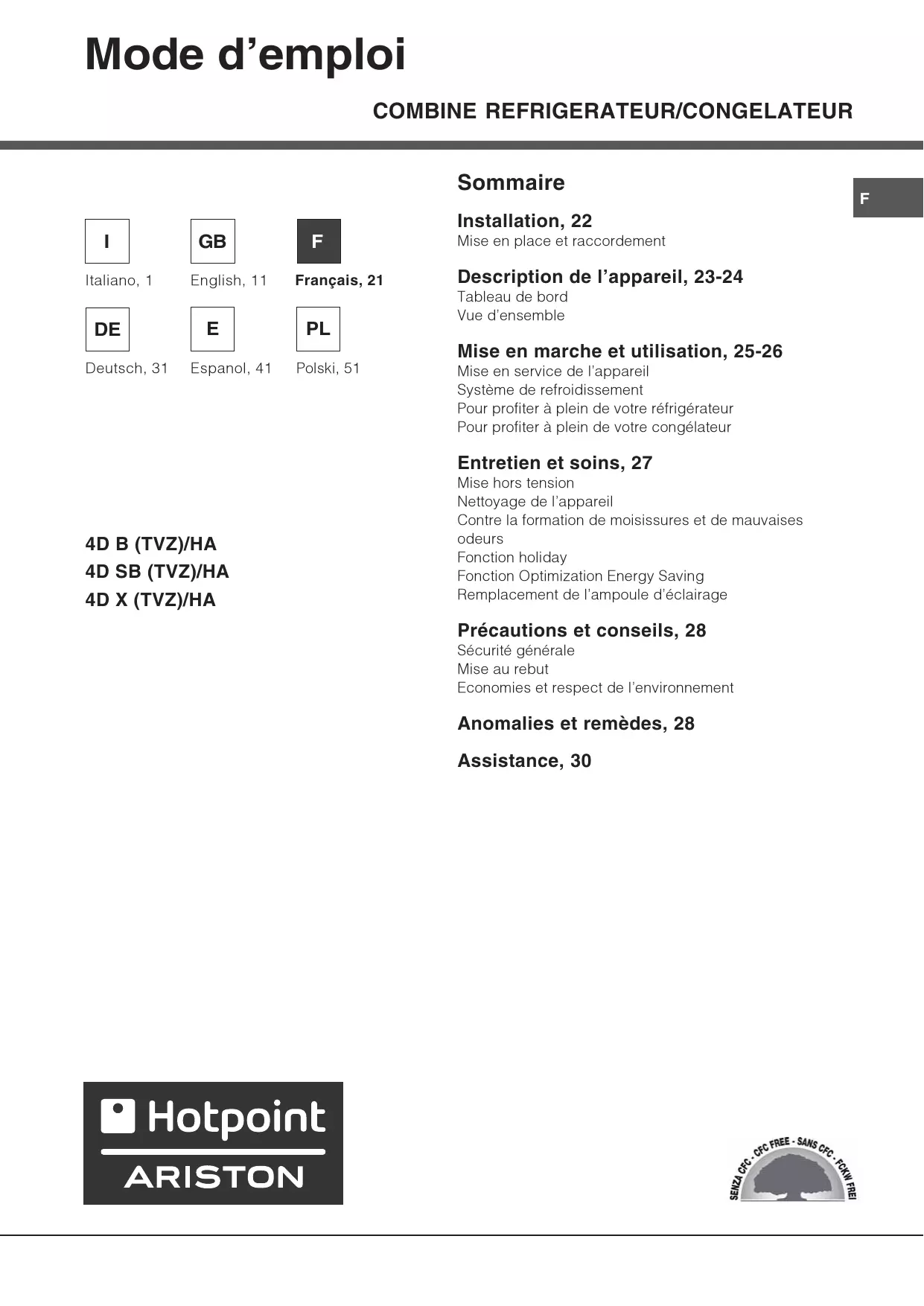

MODE D'EMPLOI QUADRIO 4DXTVHA ARG HOTPOINT ARISTON

Mise en service de l’appareil Système de refroidissement Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 27

Remplacement de l’ampoule d’éclairage

Précautions et conseils, 28

Sécurité générale

Mise au rebut Economies et respect de l’environnement

Anomalies et remèdes, 28

Mise en place et raccordement

Mise en place 1. Placez l’appareil dans une pièce bien aérée et non humide. 2. Ne bouchez pas les grilles d’aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d’électricité. 3. Prévoir au moins 10 cm entre le haut de l’appareil et les meubles installés au-dessus et au moins 12 cm entre les côtés et les meubles/parois latérales. 4. Installez l’appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique). 5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales d’espacement comprises dans le kit d’installation et suivez les instructions de la notice spécialement prévue. Mise à niveau 1. Installez l’appareil sur un sol plat et rigide. 2. Si le sol n’est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l’appareil.

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique placée à l’intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V); • la prise est bien compatible avec la fiche de l’appareil. En cas d’incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles. ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Description de l’appareil

• Voyant jaune SUPER COOL (refroidissement rapide): il s’allume dès que vous appuyez sur la touche SUPER COOL. • Voyant VERT ALIMENTATION il s’allume quand l’appareil est branché au réseau d’alimentation.

• Voyant jaune SUPER FREEZE (congélation rapide): il s’allume dès que vous appuyez sur la touche

SUPER FREEZE . • Bouton FONCTIONNEMENT CONGELATEUR pour régler la température à l’intérieur du compartiment congélateur. est la température optimale avec une faible consommation d’électricité. TVZ (voir Pour profiter à plein de votre congélateur) ! Les voyants servent aussi à signaler toute augmentation anormale de la température à l’intérieur du compartiment congélateur (voir Anomalies et remèdes).

Description de l’appareil

CONSERVATION PIED de réglage

• Leur nombre et/ou leur emplacement peut varier.

! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l’eau tiède additionnée de bicarbonate. ! Cet appareil est équipé d’un système protège-moteur qui ne fait démarrer le compresseur que 8 minutes après son branchement. C’est ce qui se passera aussi après toute coupure de courant, volontaire ou involontaire (panne d’électricité. 1. Amenez le bouton FONCTIONNEMENT CONGELATEUR sur

2. Branchez la fiche dans la prise et contrôlez que le voyant vert ALIMENTATION ELECTRIQUE s’allume.

3. Amenez le bouton FONCTIONNEMENT CONGELATEUR sur une valeur intermédiaire et appuyez sur la touche SUPER FREEZE (congélation rapide) : le voyant jaune SUPER FREEZE s’allumera. Il ne s’éteindra que quand le congélateur aura atteint sa température optimale : vous pourrez alors introduire les aliments. 4. Amenez le bouton FONCTIONNEMENT REFRIGERATEUR sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

Système de refroidissement

No Frost Le No Frost gère un flux continu d’air froid qui absorbe l’humidité et empêche la formation de glace et de givre : il maintient un niveau d’humidité adéquat à l’intérieur du compartiment réfrigérateur et, grâce à l’absence de givre, il préserve les qualités originaires des aliments; dans le compartiment congélateur il évite la formation de glace, il n’y a par conséquent plus besoin de dégivrer et les aliments ne collent plus entre eux. Ne placez pas d’aliments ou de récipients contre la paroi refroidissante arrière pour ne pas boucher les trous d’aération et éviter une formation rapide d’eau condensée. Fermez bien les bouteilles et emballez les aliments.

Pour profiter à plein de votre réfrigérateur

• Les aliments cuits contrairement à ce que l’on croit ne se conservent pas plus longuement que les aliments crus. • N’introduisez pas de récipients non fermés contenant des liquides: ces derniers entraîneraient une augmentation de l’humidité et la formation d’eau condensée. • CLAYETTES: pleines ou grillagées. Elles sont

amovibles et réglables en hauteur grâce à des glissières spéciales, pour le rangement de récipients ou d’aliments de grande dimension.

Bac FRUITS et LEGUMES Les tiroirs à fruits et légumes qui équipent le réfrigérateur sont spécialement conçus pour garder vos fruits et légumes frais et savoureux. Ouvrez le régulateur d’humidité (position B) si vous désirez conserver vos aliments dans un environnement moins humide ou bien fermez-le (position A) pour les conserver dans un environnement plus humide.

FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu’à ce que la température se stabilise.

3. Contrôler l’indicateur une nouvelle fois : si nécessaire, procéder à un nouveau réglage. Si de grosse quantités d’aliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que l’indicateur n’indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé. L'hygiène alimentaire 1. Après achat, les aliments doivent être débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l’intérieur du réfrigérateur. 2. Protégez les aliments (notamment ceux qui se détériorent rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/bactéries et la diffusion d’odeurs particulières à l’intérieur du réfrigérateur. 3. Rangez les aliments de manière à ce que l’air puisse circuler librement entre eux. 4. Veillez à ce que l’intérieur du réfrigérateur soit toujours propre. Attention : ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage. 5. Sortez les aliments du réfrigérateur dès qu’ils dépassent leur durée limite de conservation. 6. Pour une bonne conservation, les aliments facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l’indicateur de température.

Pour profiter à plein de votre congélateur

• Pour régler la température, utilisez le bouton FONCTIONNEMENT CONGELATEUR (voir Description). • Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures). • Les aliments frais à congeler ne doivent pas être placés au contact d’aliments déjà congelés.

• Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

• La quantité journalière maximale d’aliments pouvant être congelée est indiquée sur l’étiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

• Le tiroir du haut est un compartiment servant à conserver à la bonne température des produits spéciaux (desserts glacés “semifreddi”, glaces et boissons alcooliques); le tiroir du bas (voir vue d’ensemble) est prévu pour la conservation normale d’aliments congelés.

Pour congeler (si le congélateur est déjà en service) désactivez le TVZ et videz le tiroir du haut, appuyez sur la touche SUPER FREEZE (congélation rapide) (allumage de la LED correspondante), introduisez les aliments et fermez le tiroir. Cette fonction se désactive automatiquement au bout de 24 heures ou dès que les températures optimales sont atteintes (LED éteinte). Vous pouvez à présent déplacer les aliments dans le tiroir du bas (pour pouvoir ainsi utiliser les fonctions du TVZ) ou les laisser dans le compartiment TVZ qui, désactivé, fonctionne comme un compartiment de conservation courant. ! Pour éviter d’empêcher la circulation de l’air à l’intérieur du congelateur, nous recommandons de ne pas boucher avec des aliments ou des récipients les trous d’aération ! Evitez d’ouvrir la porte pendant la phase de congélation. ! En cas de coupure de courant ou de panne, n’ouvrez pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

Compartiment TVZ Le TVZ est un compartiment spécial du freezer qui permet de sélectionner et de programmer 5 modes de fonctionnement distincts selon les besoins et le type d’aliments conservés. Les températures disponibles sont 0°C, -6°C, -12°C et -18°C présentes sur le panneau de commande (bouton FONCTIONNEMENT CONGÉLATEUR). Le TVZ est équipé d’une commande indépendante. A partir du panneau de commande, vous pouvez aussi désactiver le TVZ et l’utiliser comme un compartiment freezer courant.

Pour rétablir le fonctionnement correct de l’appareil, il suffit d’amener le bouton FONCTIONNEMENT CONGELATEUR sur la valeur souhaitée. Pour isoler l’appareil, procédez comme indiqué aux points 1 et 2.

Nettoyage de l’appareil

• Nettoyez l’extérieur, l’intérieur et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de bicarbonate de soude ou de savon neutre. N’utilisez pas de solvants, de produits abrasifs, d’eau de Javel ou d’ammoniaque. • mettez tremper les accessoires amovibles dans de l’eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement. • Le dos de l’appareil a tendance à s’empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l’appareil et débranché la fiche, servezvous d’un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire. • Lors du nettoyage des coulisses des tiroirs des compartiments du congélateur, il peut arriver que le mécanisme de rappel de fermeture ne fonctionne plus. Pour rétablir son fonctionnement, il suffit de fermer le tiroir un peu plus énergiquement.

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d’odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches. • Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien l’intérieur et laissez les portes ouvertes.

Si vous partez en vacances, pas besoin d’éteindre votre appareil car il est équipé d’une fonction spéciale qui permet, avec une faible consommation d’électricité, de maintenir la température à l’intérieur du réfrigérateur autour de 12°C (pour protéger de la chaleur vos produits de beauté et de maquillage).

Réglez dans ce cas la température du congélateur sur une valeur minimale, indispensable à la conservation des aliments. Pour activer la fonction : amenez le bouton FONCTIONNEMENT (voir figure). REFRIGERATEUR sur Deux bips confirment son activation; sa désactivation est signalée par un seul bip.

Fonction Optimization Energy Saving

L’activation de la fonction Optimization Energy Saving permet d’optimiser la consommation d’énergie tout en maintenant les performances de température de l’appareil. Cette fonction permet un maximum d’économie d’énergie. Pour l’activer, tourner les boutons sur “I CARE”, appuyer 3 secondes de suite sur la touche superfreezer; le voyant superfreezer se mettra à clignoter pour signaler l’activation de la fonction. Pour désactiver la fonction Optimization Energy Saving, il suffit d’appuyer à nouveau sur la touche superfreezer. Le voyant correspondant se mettra à clignoter pour signaler le rétablissement des conditions initiales. Dans des endroits humides, l’activation de la fonction Optimization Energy Saving pourrait entraîner la formation de condensation sur les portes. La désactivation de cette fonction rétablit toutefois les conditions standard du produit.

Remplacement de l’ampoule d’éclairage

Pour remplacer l’ampoule d’éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplacer l’ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit 2 correspondre à celle indiquée sur le 1 couvercle de protection (10 W, 15 W ou 25 W).

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes; - 2002/96/CE..

Sécurité générale

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides. • Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser. • Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble. • Avant d’effectuer toute opération de nettoyage ou d’entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur OFF (appareil éteint) pour éliminer tout contact électrique. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. • Ne pas utiliser, à l’intérieur des compartiments de conservation pour aliments congelés, d’ustensiles pointus et coupants ou d’appareils électriques d’un type autre que celui recommandé par le fabricant. • Ne pas porter à la bouche des glaçons à peine sortis du congélateur. • Ne permettez pas aux enfants de jouer avec l’appareil. Il ne faut en aucun cas qu’ils s’asseyent sur les tiroirs ou qu’ils s’accrochent à la porte. • Les emballages ne sont pas des jouets pour enfants. • Pour la fermeture des portes du réfrigérateur, attention à l’emplacement du montant (voir figure). • Attention à ne pas stocker d’aliments trop volumineux dans la partie du tiroir freezer supérieur occupée par la fabrique de glace s’il y en a une de prévue.

• Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de l’environnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l’exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur. • Pour introduire ou sortir les aliments, n’ouvrez les portes de l’appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d’énergie. • Ne chargez pas trop votre appareil: pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence. • N’introduisez pas d’aliments chauds : ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d’électricité. • Dégivrez l’appareil dès que de la glace se dépose (voir Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation d’électricité. • Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien aux portes et ne laissent pas le froid s’échapper (voir Entretien). • Grâce à une ouverture indépendante des portes et des tiroirs du freezer, ce produit permet de réaliser 50% d’économie d’énergie en plus par rapport à un combiné normal 2 portes.

Le moteur ne démarre pas.

• L’appareil est équipé d’un système protège-moteur (voir Mise en marche et utilisation).

Les voyants sont faiblement éclairés.

Nous vous conseillons de vérifier l’état des aliments : il se pourrait qu’il faille les jeter. c) L’appareil signale un réchauffement dangereux du congélateur. il faut jeter les aliments. d) La fonction Optimization Energy Saving est activée

b) L’alarme sonne et les deux voyants jaunes clignotent. c) L’alarme sonne et les deux voyants jaunes et le voyant vert clignotent. d) Le voyant jaune SUPER FREEZE se met à clignoter

Réchauffement excessif

• Les portes ne ferment pas bien ou les joints sont abîmés.

• Ouverture trop fréquente des portes. • La position des boutons FONCTIONNEMENT n’est pas correcte (voir Description). • Le réfrigérateur et le congélateur sont excessivement remplis.

Les aliments gèlent à l’intérieur du réfrigérateur.

• La position du bouton FONCTIONNEMENT REFRIGERATEUR n’est pas correcte (voir Description).

• Les aliments touchent à la paroi arrière.

Le moteur est branché en permanence. • Quelqu’un a appuyé sur la touche SUPER FREEZE (congélation rapide): le voyant jaune SUPER FREEZE est allumé ou clignote (voir Desc.).

• La porte n’est pas bien fermée ou trop souvent ouverte. • La température à l’extérieur est très élevée. • L’épaisseur du givre dépasse 2-3 mm (voir Entretien). L’appareil est très bruyant.

• L’appareil n’a pas été installé bien à plat (voir Installation).

• L’appareil est installé entre des meubles ou des objets qui vibrent et font du bruit. • Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l’arrêt : il ne s’agit pas d’un défaut, c’est tout à fait normal.

La température est élevée à certains

• Les températures élevées sont nécessaires pour éviter la formation endroits de l’extérieur du réfrigérateur. d’eau condensée dans des zones particulières du produit

Vous trouverez tous ces renseignements sur l’étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.
