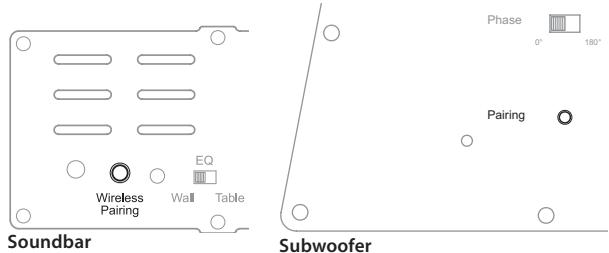

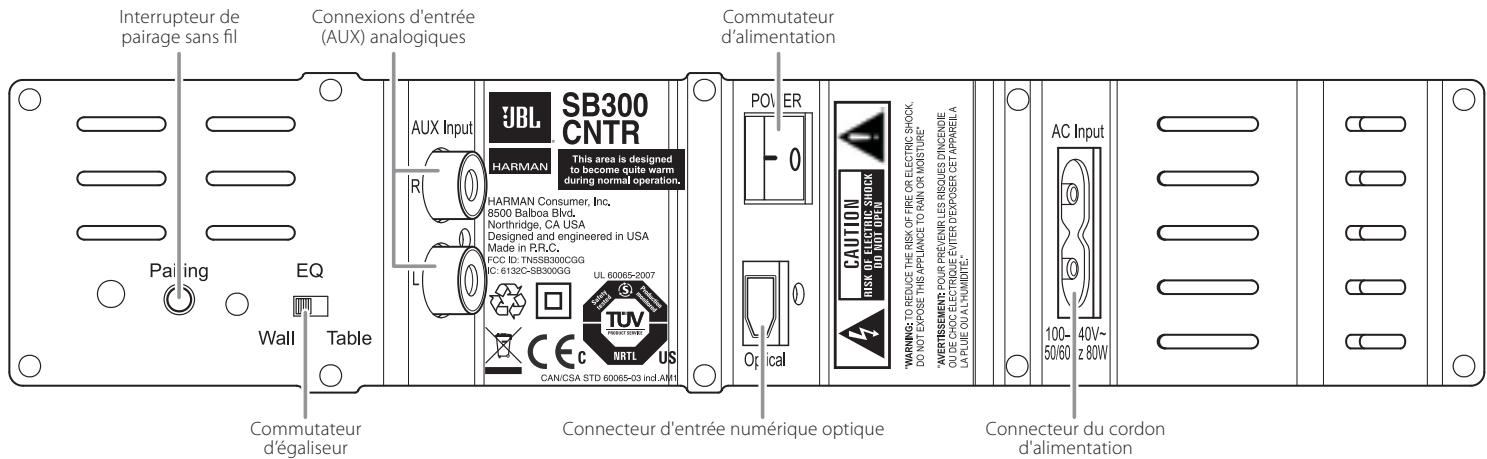

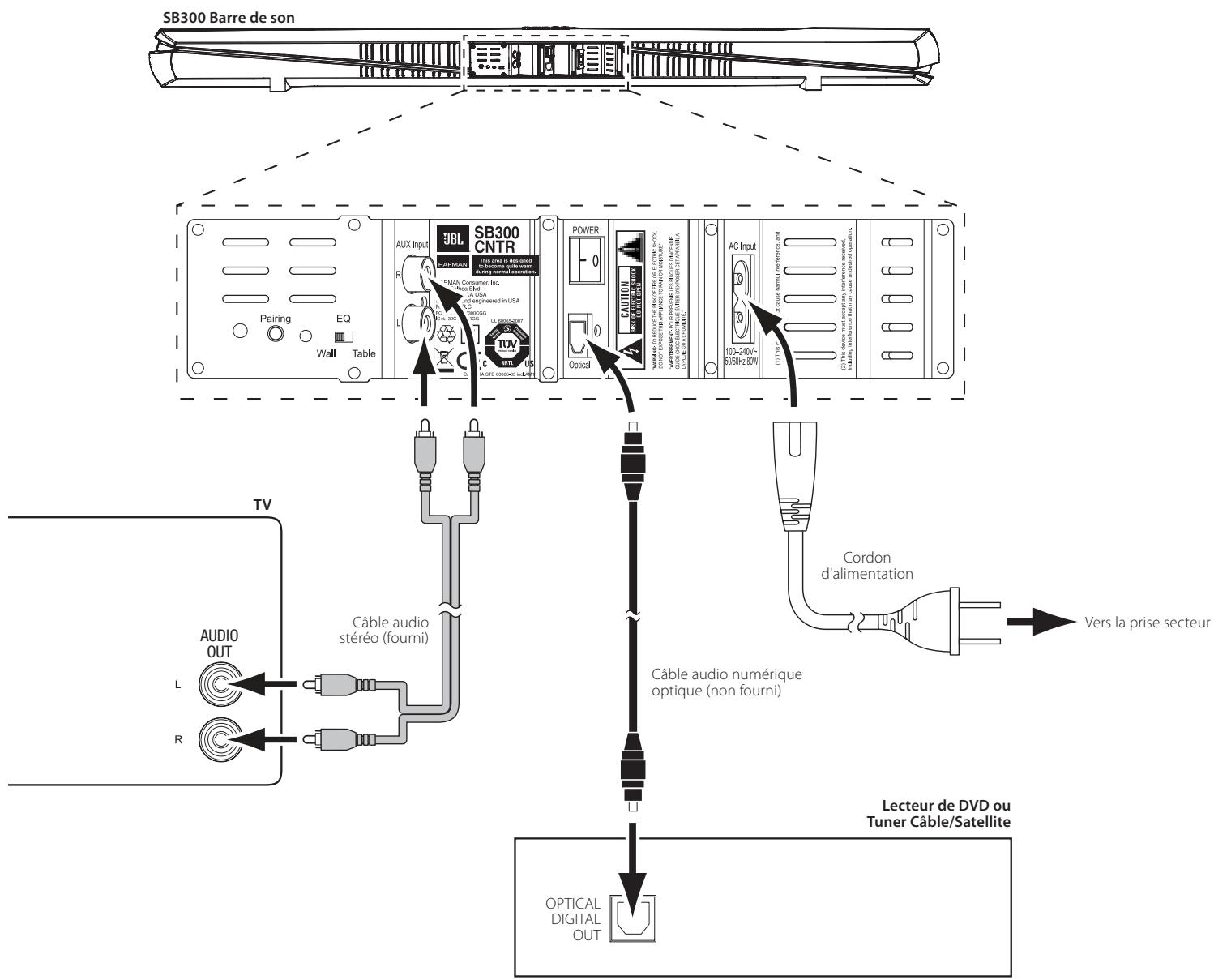

Voir Pairage des appareils en vue d'un fonctionnement sans fil, page 6, pour plus d'informations. Commutateur d’égaliseur : ce commutateur permet d’ajuster les graves de la barre de son, qu’elle soit installée sur un meuble ou au mur. Si vous montez la barre de son sur un mur à l’aide des supports de fixation murale, réglez ce commutateur en position murale (« Wall ») pour bénéficier d’une sonorité des graves des plus naturelles. Si vous posez la barre de son sur un meuble, réglez le commutateur d’égaliseur en position meuble (« Table ») pour bénéficier d’une sonorité des graves des plus naturelles. Connexions AUX (analogiques) : utilisez le câble audio stéréo fourni pour y raccorder les sorties stéréo analogiques de votre téléviseur, lecteur DVD ou boîtier câble/satellite. Connexion optique (numérique) : si votre téléviseur, lecteur DVD ou boîtier câble/satellite est équipé d’une sortie numérique coaxiale, vous pouvez le raccorder ici. REMARQUE : si vous raccordez votre téléviseur ou un autre Interrupteur de pairage sans fil
(AUX) analogiques Commutateur d'alimentation : réglez ce commutateur en position marche (« On ») en appuyant sur le bouton blanc pour activer la barre de son. En fonctionnement normal, ce commutateur restera en position marche (« On »). Reportez-vous à la section Mise en marche et arrêt de la barre de son, page 6, pour plus d’informations. Si vous ne comptez pas utiliser la barre de son pendant une longue période par exemple, si vous allez en vacances - réglez l'interrupteur d'alimentation sur « Off ».

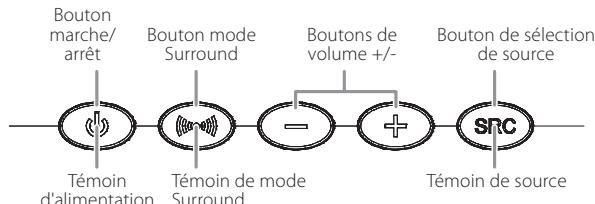

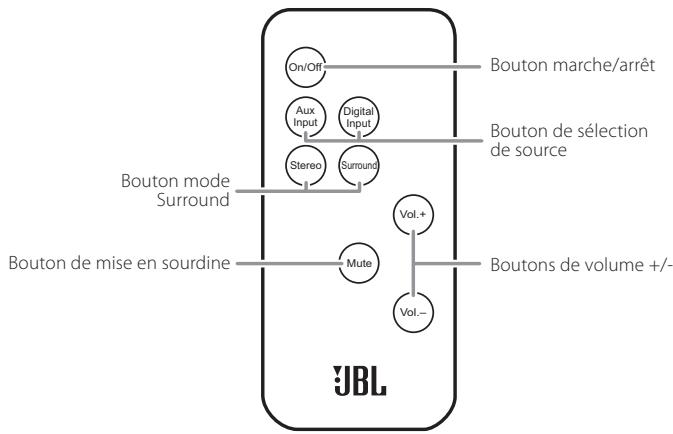

Bouton de mise en sourdine (télécommande uniquement) : Appuyez sur le bouton de mise en sourdine pour mettre le SB300 en sourdine. (L'indicateur d'alimentation est bleu.) Lorsque l'appareil est mis en sourdine, appuyez encore sur le bouton Mise en sourdine ou augmentez le volume pour restaurer le son. REMARQUE : Une pression momentanée du bouton d'alimentation de la barre de son pendant que l'appareil est en marche le met en sourdine. Une pression momentanée de ce bouton pendant que l'appareil est en sourdine restaure le volume. Bouton marche/ arrêt

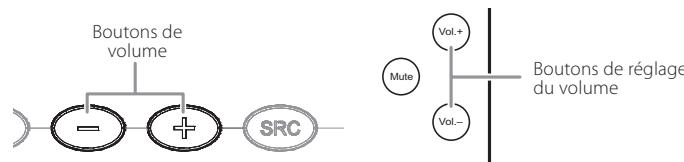

(son stéréo classique). Reportez-vous à la section Bouton de mode Surround de la barre de son, page 6, pour plus d’informations. Boutons de volume +/- : appuyez sur le bouton ( – ) pour diminuer le volume et sur le bouton ( + ) pour l’augmenter. Bouton de sélection de source : ce bouton permet d’alterner entre les sources connectées aux entrées de la Source 1 (analogique) et de la Source 2 (numérique). Lorsque la Source 1 est active, le témoin de source devient blanc ; lorsque la Source 2 est active, il devient bleu. REMARQUE : La télécommande dispose d’un bouton particulier pour chaque source d’entrée. Bouton marche/arrêt
Input Interrupteur de pairage sans fil
•• Brille continuellement et a la couleur bleue lorsque le caisson d'extrêmes graves est en marche et connecté à la barre de son. •• Clignote lentement et a la couleur bleue lorsque le caisson d'extrêmes graves est en marche et qu'il n'y a pas de connexion sans fil entre le caisson et la barre de son. •• Clignote rapidement et a la couleur bleue pendant le processus de pairage sans fil. •• Brille continuellement et a la couleur orange lorsque le caisson d'extrêmes graves est en veille. •• S'éteint lorsque l'interrupteur d'alimentation du caisson d'extrêmes graves est en position « Off ». Contrôle du volume : utilisez cette molette pour équilibrer le volume du subwoofer avec celui de la barre de son. Tournez la molette dans le sens horaire pour augmenter le volume du subwoofer ; tournez-la dans le sens antihoraire pour le diminuer.
Commutateur d'alimentation : réglez ce commutateur en position marche (« On ») pour activer le subwoofer. En fonctionnement normal, ce commutateur restera en position marche (« On »). Reportez-vous à la section Mise en marche et arrêt du subwoofer, page 6, pour plus d’informations. Si vous ne comptez pas utiliser le caisson d'extrêmes graves pendant une longue période - par exemple, si vous allez en vacances - réglez l'interrupteur d'alimentation sur « Off ». Connecteur du cordon d'alimentation : Branchez le cordon d'alimentation fourni ici et sur une Prise CA active. Voir Connexions d'alimentation, page 5, pour plus d'informations. IMPORTANT : Évitez de connecter le cordon d'alimentation à une prise CA avant d'avoir effectué et vérifié toutes les autres connexions.
à une large variété de configurations de pièces et d’emplacements du subwoofer. Reportez-vous à la section Molette de filtre passif du subwoofer, page 7, pour plus d’informations. Inverseur de phase : ce commutateur détermine le phasage du subwoofer et des haut-parleurs intégrés dans la barre de son. Si le subwoofer n’est pas en phase par rapport aux haut-parleurs de la barre de son, une partie des ondes sonores produites par le subwoofer ou la barre de son pourrait être annulée, ce qui réduirait l’intensité des graves et l’impact acoustique. Ce phénomène dépend en partie de la disposition relative des haut-parleurs dans la pièce. Reportez-vous à la section Inverseur de phase du subwoofer, page 7, pour plus d’informations. www.jbl.com

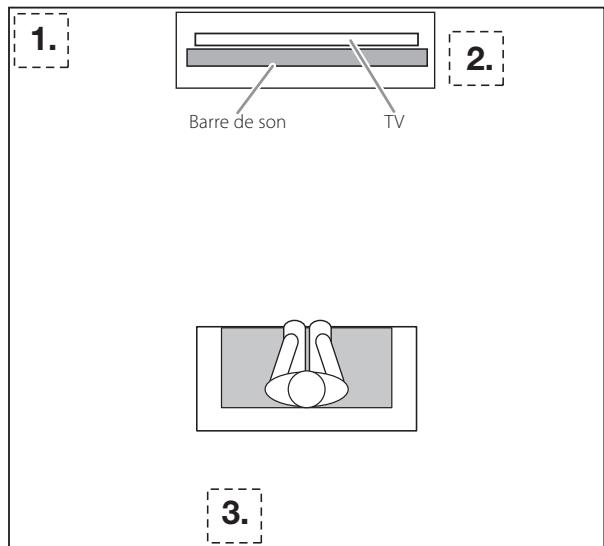

Bien qu’il soit vrai que nos oreilles ne perçoivent pas les sons directionnels de basses fréquences lorsque le caisson de basses fonctionne. Lorsque vous installez un caisson de basses dans un endroit restreint de la pièce, les réflexions, les vagues et absorptions générées dans la pièce influencent fortement les performances de tout caisson de basses. Par conséquent, l’emplacement d’un caisson de basses affecte énormément la qualité et la quantité de basses produites. Par exemple, installer le caisson de basses près d’un mur augmentera la quantité de basses dans la pièce ; tandis que l’installer dans un coin de la pièce (1) maximisera généralement la quantité de basses. Cependant, installer le caisson de basses dans un coin de la pièce accentue également l’effet destructif des vagues sur les basses. Cet effet varie selon votre position d’écoute – certaines positions peuvent offrir de bons résultats ou un trop grand nombre de (ou trop peu) basses à certaines fréquences.
Si votre téléviseur est monté au mur, vous pouvez installer la barre de son au mur à l’aide des supports de fixation murale directement sous l’écran du téléviseur. 1. Déterminez l’emplacement de la barre de son sur le mur. Assurez-vous qu’une fois montée sur le mur, le dessus de la barre de son ne vous cachera pas la vue de l'écran du téléviseur. 2. Marquez sur le mur, les emplacements des trous destinés aux supports de la barre de son à y fixer. Les trous des supports gauches et droits sont distants de 770 mm et sont conçus pour recevoir des vis de 4 mm de diamètre. Les trous supérieurs et inférieurs de chaque support sont distants de 25 mm. Voir l'illustration ci-dessous.
à la même hauteur. 3. Fixez les deux supports de fixation murale sur le mur aux emplacements que vous avez marqués, en utilisant du matériel adapté au type de construction et au matériau du mur. Notez que la barre de son pèse 2,5 kg. Assurez-vous que le matériel employé peut supporter ce poids.

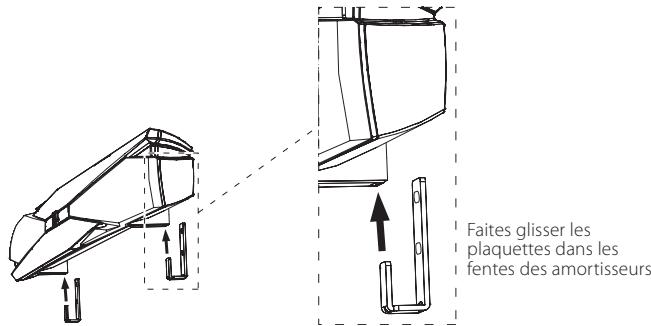

Connexions, à la page 5, fixez la barre de son aux supports en faisant glisser les plaquettes verticales des supports dans les fentes des amortisseurs de la barre de son.
Nous vous recommandons fortement d’effectuer des essais avant de définir l’emplacement final du caisson de basses. Vous pouvez faire plusieurs essais de positionnement du caisson de basses en le plaçant provisoirement dans la zone d’écoute et en écoutant de la musique avec des basses puissantes. Déplacez-vous à divers endroits de la pièce pendant la lecture de la musique (en vous positionnant à l’endroit d’installation du caisson de basses) et écoutez jusqu’à ce que vous trouviez l’endroit où les graves vous semblent les meilleures. Placez le caisson de basses à cet endroit. IMPORTANT : la distance maximale de fonctionnement sans fil entre la barre de son et le subwoofer est d'environ 15,3 m (50 pieds).
Slide Bracket plaquettes into Slots in dans les fentes amortisseurs Rubber des Bumpers
2 (numérique) de la barre de son.
Digital Input Input boutons enfoncés pour augmenter ou diminuer le volume de manière continue. Surround Couper le son du système
Surround Stereo met automatiquement en veille environ 15 minutes après l'arrêt du signal audio. REMARQUE : Si vous avez mis la barre de son en veille en Vol.+ appuyant sur le bouton d'alimentation, vous devez la mettre en marche manuellement en appuyant encore sur ce même bouton. Si la barre de Mute son s'est mis automatiquement en veille 15 minutes après l'arrêt du signal Vol.– reçoit un signal audio, il se remettra en marche automatiquement dès qu'il audio par l'entrée (AUX) analogique ou par l'entrée numérique optique.
On/Off de son pour couper le son du système. (Le témoin d'alimentation devient alors bleu Aux Digital clignotant.) Appuyez de nouveau brièvement sur le bouton Input marche/arrêt Input pour rétablir le son du système. (Le témoin d'alimentation reste alors Surround Stereo allumé en bleu.)

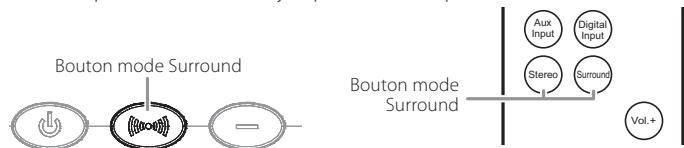

Bouton de mode Surround de la barre de son Ce bouton permet d’alterner le son entre le mode stéréo normal (le témoin de mode Surround est allumé en blanc) et le mode Surround 3D (le témoin de mode Surround est allumé en bleu). Le réglage Surround 3D permet aux téléspectateurs assis devant et à plusieurs mètres de la barre de son d’être enveloppés d’un son d’ambiance intégral. Même si le réglage Surround 3D s’avère particulièrement adapté pour visionner des On/Off films, vous pouvez aussi l’essayer pour la musique.
Bouton Button mode Surround MAX essayez un réglage Phase plus élevé de la molette de filtre passif. 0°
0° Pairing pincées, un son plus réaliste.
La molette de filtre passif du subwoofer permet d’ajuster le filtre passif du subwoofer entre 40Hz et 200Hz. Plus la valeur de la molette de Level filtre passif est élevée, plus la fréquence du subwoofer sera élevée et plus les graves qu’il émet « recouvriront » celles émises par la barre de son. Cet ajustement permet de réaliser une transition en douceur des MIN et la barre MAXde son pour convenir basses fréquences entre le subwoofer à une large variété de configurations de pièces et d’emplacements du subwoofer.
Réponse en fréquence :
