MODE D'EMPLOI EC685.M DELONGHI

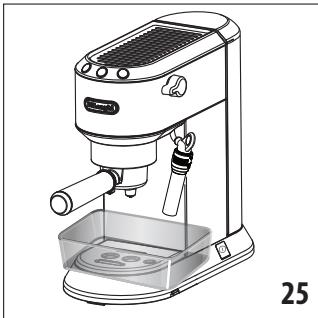

Description de l'appareil

A1. Couvercle réservoir à eau

A2. Poignée extraction réservoir A3. Réservoir à eau 1. Allumer l’appareil en appuyant sur l’interrupteur ON/OFF (fig. 3) : l’appareil effectue un autodiagnostic signalé par le clignotement en séquence des trois touches. 2. Les voyants et clignotent, ce qui indique que l’appareil est en train de préchauffer : lorsque les voyants arrêtent de clignoter et restent allumés fixes, l’appareil est prêt pour le rinçage du circuit. 3. Accrocher la coupelle porte-filtre à la machine (fig. 9). 4. Mettre un récipient ayant une capacité d’au moins 0,5 litres sous la douche chaudière (A5) et presser la touche . Répéter cette opération 5 fois. 5. Vider le récipient et le mettre sous la buse à eau chaude/ vapeur (A12) (fig. 4). 6 Tourner la manette de distribution eau chaude vapeur sur la position (fig. 5) et débiter de l’eau chaude jusqu’à ce que le réservoir à eau (A3) se vide ; puis refermer la manette en la tournant sur la position O.

Description panneau de contrôle

B1. Touche distribution une tasse

2. REMPLISSAGE DU RÉSERVOIR À EAU Nota Bene:

1. Extraire le réservoir en le tirant vers le haut (fig. 1).

2. Ouvrir le couvercle et remplir le réservoir d'eau fraîche et propre en faisant attention à ne pas dépasser l'inscription MAX.(fig.2) Réinsérer le réservoir en le pressant légèrement de sorte à ouvrir les clapets situés sur le fond du réservoir.

Réglage de la température du café

Pour modifier la température de l’eau utilisée pour faire le café, procéder de la façon suivante :

1. Accéder au menu programmation ; 23

La machine quitte le menu et est prête à l’usage.

2. Presser la touche pour entrer dans le mode de sélection de la température café : les voyants relatifs à la sélection courante s’allument :

Régler la dureté de l’eau

Le voyant (B7) qui signale la nécessité de détartrer l’appareil, s'allume après une période de fonctionnement prédéfinie qui dépend de la dureté de l'eau.

Il est possible de programmer la machine en fonction de la dureté réelle de l'eau courante dans les différentes régions, rendant ainsi l'opération de détartrage plus ou moins fréquente. Procéder de la manière suivante : 1. Accéder au menu programmation ; 2. Presser la touche pour entrer dans le mode de sélection de la dureté de l’eau : les voyants relatifs à la sélection courante s’allument :

5. Les voyants et clignotent pour indiquer que la manette vapeur doit être refermée (symbole ○).

Une fois la manette vapeur fermée, l’appareil est prêt à l’usage.

Pour obtenir un café expresso plus chaud il est conseillé de :

• Réchauffer les tasses avant de faire le café, en les rinçant avec un peu d’eau chaude.

<180mg/l CaCo3 180-360mg/l CaCo3 >360mg/l CaCo3

- 1. Positionner la buse à vapeur sur l’égouttoir ; 2. Accéder au menu programmation ; 3. Tourner la manette vapeur sur la position .

clignote pour indiquer que la sélection est 24

Durant le fonctionnement, le chauffe-tasses (A4) devient chaud : y mettre donc les tasses à utiliser.

Risque de brûlures !

Pour éviter des éclaboussures, il ne faut jamais décrocher le porte-filtre pendant que la machine est en train de distribuer, toujours attendre quelques secondes après la distribution.

Comment préparer l’expresso avec les dosettes

Nota Bene : utiliser des dosettes qui répondent au standard ESE : ce

Comment préparer l’expresso avec du café moulu

dernier est indiqué sur les emballages avec la marque suivante.

Le standard ESE est un système accepté par les plus grands fabricants de dosettes et permet de préparer un café expresso de façon simple et propre.

1. Insérer le filtre pour café moulu (C2 ou C3) dans le portefiltre (fig. 6). Utiliser le filtre avec le symbole imprimé en dessous pour faire un café ou le filtre avec le symbole imprimé en dessous, pour faire 2 cafés.

2. Pour préparer un seul café, remplir le filtre avec une dose rase de café moulu, environ 7 g (fig. 7). En revanche, pour préparer deux cafés, remplir le filtre avec deux doses normales de café moulu (environ 7+7 g). Remplir le filtre par petites doses pour éviter que le café moulu ne déborde.

1. Insérer le filtre pour le café en dosettes (avec le symbole imprimé en dessous) dans le porte-filtre.

2. Insérer la dosette en la centrant le plus possible au-dessus du filtre (fig. 11). Toujours suivre les instructions figurant sur l’emballage des dosettes pour les placer correctement dans le filtre. 3. Continuer en suivant les instructions des points 4 à 6 du paragraphe précédent.

Attention : pour un fonctionnement correct, toujours s’assurer que le filtre ne présente pas de résidus de poudre de café de l’infusion précédente avant de le remplir de café moulu.

3. Distribuer uniformément le café moulu et le presser légèrement avec le tasse-mouture (fig. 8). La pression du café moulu est très importante pour obtenir un bon café expresso. Si l’on presse trop, le café sortira lentement et sera corsé. Si l’on presse peu, en revanche, le café sortira trop rapidement et sera léger. 4. Enlever l’éventuel café de trop du bord du porte-filtre et accrocher ce dernier à la machine : pour un accrochage correct, aligner le manche du porte-filtre au symbole INSERT (fig. 9), accrocher le porte-filtre et tourner le manche vers la droite, jusqu’à l’aligner sur la position CLOSE. 5. Placer la tasse ou les tasses sous les becs du porte-filtre (fig. 10). 6. S’assurer que les voyants relatifs aux touches de distribution

• Pendant que la machine fait le café, la distribution peut être interrompue à tout moment en appuyant sur la touche distribution pressée précédemment. • Dès la fin de la distribution, pour augmenter la quantité de café dans la tasse, il suffit de maintenir enfoncée (dans les 3 secondes) la touche de distribution pressée précédemment : la distribution s’interrompt automatiquement après quelques secondes. • Pour retirer le porte-filtre, tourner le manche de droite à gauche. Risque de brûlures ! Pour éviter des éclaboussures, il ne faut jamais décrocher le porte-filtre pendant que la machine est en train de distribuer, toujours attendre quelques secondes après la distribution.

du café soient allumés, appuyer donc sur la touche

Programmer la quantité de café dans la tasse

La machine a été réglée en usine pour produire des quantités standard. Pour modifier ces quantités, procéder de la façon suivante :

1. Placer une ou deux tasses sous les becs du porte-filtre. 25

2. Appuyer sur la touche que l’on souhaite programmer (

sucrer et éventuellement saupoudrer un peu de chocolat en poudre sur la mousse.

) et la maintenir enfoncée. Du café commence à s’écouler de la machine et l’autre bouton de distribution café clignote pour indiquer que la machine est en mode programmation. 3. Dés que l’on atteint la quantité de café souhaitée dans la tasse, relâcher la touche : la distribution s’interrompt et le voyant clignote pour indiquer que la quantité est enregistrée correctement. 4. Lorsque les deux voyants de distribution café s’allument fixes, la machine est prête à l’usage.

• pour préparer plusieurs cappuccinos, il faut d'abord faire tous les cafés et uniquement à la fin préparer le lait monté pour tous les cappuccinos ; • pour quitter la fonction vapeur, presser n’importe quelle touche : les voyants et clignotent, ce qui indique que la température est trop élevée pour distribuer le café (voir paragraphe “Refroidissement chaudière”).

Nous conseillons de débiter de la vapeur pendant 60 secondes maximum.

6. COMMENT PROCÉDER POUR FAIRE UN CAPPUCCINO

1. Préparer le café expresso de la façon décrite dans les paragraphes précédents, en utilisant des tasses suffisamment grandes. Pour utiliser des verres hauts, enlever l’égouttoir et poser le verre sur le plateau prévu à cet effet (A10) ;

7. PRÉPARATION DU LAIT CHAUD (HOT MILK)

Pour préparer du lait chaud non mousseux, procéder de la façon décrite dans le paragraphe précédent, en s'assurant que l’embout de la buse à cappuccino (A14) soit positionné vers le haut, sur « HOT MILK »

2. Presser la touche

(fig. 12) : le voyant clignote ; 3. Entre-temps, remplir un récipient avec environ 100 grammes de lait pour chaque cappuccino à préparer. Pour obtenir une mousse plus dense et homogène, utiliser du lait écrémé ou demi-écrémé et à la température du réfrigérateur (environ 5°C). Dans le choix des dimensions du récipient, tenir compte que le volume du lait sera multiplié par 2 ou 3 (fig. 13). 4. Vérifier que l'embout de la buse à cappuccino (A14) soit sur la position « CAPPUCCINO) (Fig. 14) ;

8. NETTOYAGE DE LA BUSE À CAPPUCCINO APRÈS CHAQUE UTILISATION Attention:

Pour des questions d'hygiène, il est recommandé de toujours nettoyer la buse à cappuccino après utilisation. Procéder de la façon suivante : 1. Faire couler un peu de vapeur pendant quelques secondes (points 2, 5 et 6 du paragraphe précédent) en tournant le curseur vapeur. Avec cette opération, la buse à cappuccino évacue l'éventuel lait qui peut être resté à l'intérieur. Éteindre l'appareil en appuyant sur la touche ON/OFF. 2. Attendre quelques minutes que la buse à cappuccino refroidisse : avec une main, tenir fermement le tube de l'accessoire à cappuccino et avec l'autre, débloquer la buse à cappuccino en la tournant dans le sens des aiguilles d’une montre, puis la tirer vers le bas (fig. 17). 3. Retirer le gicleur vapeur en caoutchouc du tube de distribution en le tirant vers le bas (fig.18). 4. Pousser l’embout vers le haut et contrôler que les trous indiqués par la flèche sur la fig. 19 ne soient pas bouchés. Si nécessaire, les nettoyer à l'aide d'une épingle ; 5. Réinsérer le gicleur, déplacer l’embout vers le bas et réinsérer la buse à cappuccino sur le gicleur en la tournant et en la poussant vers le haut, jusqu'à ce qu'elle s'accroche.

5. Attendre que le voyant relatif à la touche reste allumé fixe pour indiquer que la chaudière a atteint la température idéale pour la production de vapeur.

6. Mettre un récipient vide sous la buse à cappuccino et ouvrir la manette pendant quelques secondes pour purger l'éventuelle présence d’eau dans le circuit. Refermer la manette. 7. Placer le récipient avec le lait sous la buse à cappuccino. 8. Plonger la buse à cappuccino dans le récipient du lait en faisant attention à ne jamais plonger la bague de couleur noire (fig. 15). Tourner la manette sur la position . De la vapeur sort de la buse à cappuccino, ce qui donne un aspect crémeux au lait et en augmentera le volume (fig. 16). Pour obtenir une mousse plus crémeuse, plonger la buse à cappuccino dans le lait et faire tourner le récipient avec de lents mouvements du bas vers le haut. 9. Après avoir atteint la température (la valeur idéale est de 60°C) et la densité de crème souhaitée, interrompre la distribution de la vapeur en tournant la manette vapeur dans le sens des aiguilles d’une montre. 10. Verser le lait émulsionné dans les tasses contenant le café expresso préparé précédemment. Le cappuccino est prêt : 26

Pour faire un café tout de suite après avoir monté le lait, il faut d'abord que la chaudière refroidisse autrement le café sort brûlé. Procéder de la manière suivante :

• mettre un récipient sous la buse à cappuccino. • tourner la manette vapeur pour distribuer de l’eau chaude et faire refroidir la chaudière ; • la distribution d’eau chaude s’interrompt automatiquement lorsque la chaudière est refroidie : lorsque la pompe arrête de fonctionner et que l’eau ne coule plus, refermer, alors la manette vapeur. La machine est maintenant prête à l’usage.

11.2 Nettoyage de l'égouttoir

Attention ! Le bac de récupération est doté d’un flotteur (rouge) qui indique le niveau d’eau présent (fig. 20). Avant que cet indicateur ne commence à dépasser du plateau d'appui pour tasses, il faut vider le bac et le nettoyer, autrement l'eau peut déborder et endommager la machine, le plan d'appui ou la zone autour. 1. Enlever le bac (fig. 21). 2. Enlever le plateau d’appui pour tasses (A7), éliminer l’eau et nettoyer avec un chiffon l’égouttoir : puis ré-assembler le plateau de l’égouttoir. Extraire le plateau pour mugs ou verres (A10), nettoyer à l’eau, essuyer et remettre en place ; 3. Réinsérer alors l’égouttoir.

2. Placer un récipient sous la buse à cappuccino.

3. Tourner la manette sur la position : l’eau chaude sortira de la buse à cappuccino. 4. Pour interrompre la sortie d'eau chaude, refermer la manette et appuyer sur n'importe quelle touche.

11.3 Nettoyage des filtres à café

Nous conseillons de débiter de la vapeur pendant 60 secondes maximum.

Nettoyer tous les semaines les filtres à café:

Filtres 1 et 2 tasses 1. Extraire le filtre perforé en tirant la languette prévue à cet effet (fig. 22) ; 2. Rincer les filtres à l’eau claire (fig. 23) ; 3. Contrôler que les orifices ne soient pas bouchés, dans le cas contraire, les nettoyer à l’aide d’une épingle (fig. 23 et 24) ; 4. Réinsérer le filtre perforé en le poussant bien à fond. Filtre dosettes Rincer à l’eau claire. Contrôler que les orifices ne soient pas bouchés, dans le cas contraire, les nettoyer à l’aide d’une épingle (fig. 23 et 24).

11.1 Nettoyage de la machine

Les pièces suivantes de la machine doivent être nettoyées périodiquement :

- l’égouttoir (A9) - les filtres à café (C2, C3 et C4) ; - la douche chaudière (A5) ; - le réservoir à eau (A3) ; - la buse à cappuccino (A15) comme indiqué au paragraphe “8. Nettoyage de la buse à cappuccino après chaque utilisation” ;

11.4 Nettoyage de la douche chaudière

Tous les 200 cafés, rincer la douche chaudière, en faisant s'écouler de la douche chaudière environ 0,5l d’eau (presser la touche relative aux distributions café sans utiliser de café en poudre).

• Pour le nettoyage de la machine, ne pas utiliser de solvants, de nettoyants abrasifs ou de l'alcool. • Ne pas utiliser d'objets métalliques pour retirer les incrustations ou les dépôts de café car ils pourraient rayer les surfaces en métal ou en plastique. • En cas de périodes d’inutilisation supérieures à 1 semaine il est recommandé, avant d’utiliser la machine, de procéder à un rinçage comme illustré au paragraphe “3. Première mise en marche de l'appareil”.

11.5 Autres nettoyages

1. N’utilisez pas de solvants et de détergents abrasifs pour nettoyer la machine. Un chiffon humide et doux suffira.

2. Nettoyer régulièrement la coupelle porte-filtre.

11.6 Nettoyage du réservoir à eau

1. Nettoyer régulièrement (environ une fois par mois) et à chaque remplacement du filtre adoucisseur (C6, *si prévu) le

réservoir à eau à l'aide d'un chiffon humide et d'un peu de nettoyant doux ;

2. Retirer le filtre (*si présent) et le rincer à l'eau claire ; 3. Remettre le filtre (*si prévu), remplir le réservoir avec de l'eau fraîche et remettre le réservoir ; 4. (Modèles avec filtre adoucisseur uniquement) Faire couler environ 100 ml d'eau.

8. Le programme de détartrage démarre et le liquide détartrant sort de la buse à eau. Le programme de détartrage effectue automatiquement et par intervalles toute une série de rinçages pour enlever les résidus de calcaire qui se trouvent à l'intérieur de la machine à café jusqu’à vider entièrement le réservoir.

Au cours du nettoyage, ne jamais plonger la machine dans l’eau : c'est un appareil électrique.

Durant le détartrage, pour nettoyer la douche chaudière, fermer de temps en temps la manette vapeur pour faire sortir de petites quantités de détartrant de la douche chaudière. 9. La machine interrompt le fonctionnement : le voyant

Détartrer la machine lorsque le voyant orange relatif à la touche

10. L'appareil est maintenant prêt pour un processus de rinçage avec de l'eau fraîche. Extraire le réservoir à eau, le vider, le rincer à l’eau courante, le remplir jusqu’au niveau MAX avec de l’eau fraîche et insérer le réservoir à eau dans la machine (Si utilisé, insérer le filtre adoucisseur). 11. Vider le récipient utilisé pour récupérer la solution détartrante et le remettre vide sous la buse à eau chaude. 12. S‘assurer que la manette vapeur soit sur la position ,

De’Longhi. L'utilisation de détartrants non appropriés, ainsi que le détartrage non régulièrement effectué, peuvent entraîner l'apparition de défauts non couverts par la garantie du producteur. Suivre la procédure suivante : 1. (SI PRÉSENT, ENLEVER LE FILTRE ADOUCISSEUR). Remplir le réservoir avec la solution détartrante obtenue en diluant le détartrant fourni avec de l’eau (au moins 500ml). 2. Appuyer sur la touche ON/OFF 3. S’assurer que le porte-filtre ne soit pas accroché et mettre un récipient sous la buse à eau chaude et sous la douche chaudière (A5) (fig. 25).

puis presser la touche

Durant le rinçage, pour nettoyer la douche chaudière, fermer de temps en temps la manette vapeur pour faire sortir de petites quantités d’eau de la douche chaudière. 13. Lorsque le réservoir à eau est vide, le voyant orange s’éteint et le détartrage est terminé. 14. S’assurer que la manette vapeur soit sur la position fermée (symbole ○). L’appareil est maintenant prêt à l’usage. Nota Bene ! • Si le cycle de détartrage ne se termine pas correctement (ex. coupure de courant), nous conseillons de répéter le cycle ; • L’appareil a besoin d’un autre rinçage, si le réservoir à eau n'a pas été rempli jusqu'au niveau max : ceci pour s'assurer que la solution détartrante a complètement été vidée des circuits internes de l'appareil. Les réparations de la machine à café relatives aux problèmes de calcaire ne seront pas couvertes par la garantie si le détartrage décrit ci-dessus n’est pas effectué correctement.

4. Attendre que les voyants ou s’allument fixes, ce qui indique que la machine est prête à l’usage. 5. Maintenir la touche enfoncée pendant 10 secondes, jusqu’à ce que les trois touches clignotent en séquence. 6. Tourner la manette vapeur sur la pos. . 7. Appuyer sur la touche

pour lancer le rinçage.

12. DONNÉES TECHNIQUES Tension d’alimentation : 220-240V~50/60Hz

Puissance absorbée : 1350 W Pression :15 bars Voyants clignotants : l’appareil est en train de chauffer pour faire le café Voyants fixes : l’appareil est prêt pour faire le café Le voyants clignotent rapidement : le réservoir est vide ou l’appareil ne parvient pas à préparer le café. Voir chap. “2. Remplissage du réservoir à eau”

La fonction vapeur est requise

Voyant clignotant : l’appareil est en train de chauffer pour distribuer de la vapeur

Voyant fixe : l’appareil est prêt pour distribuer de la vapeur

Il faut effectuer le détartrage

Effectuer le détartrage : l’opération est terminée lorsque le voyant s’éteint.

couleur orange clignotant

Remplir le réservoir

Les orifices de sortie du café du porte- Nettoyer les orifices des becs du porte-filtre filtre sont bouchés

Le filtre est bouché

Effectuer le nettoyage en suivant les instructions du par. “11.3 Nettoyage des filtres à café”

Le réservoir est mal inséré et les clapets Enfoncer légèrement le réservoir pour ouvrir les sur le fond ne sont pas ouverts clapets sur le fond

Calcaire à hydraulique

circuit Effectuer le détartrage comme au par. “11.7

Le café expresso goutte sur les Le porte-filtre est mal inséré ou est sale bords du porte-filtre et non des orifices

Le joint de la chaudière expresso a perdu son élasticité ou est sale

Fixer correctement le porte-filtre et le tourner à fond avec force

Faire remplacer le joint de la chaudière expresso par un Centre d’Assistance

Les orifices des becs du porte-filtre sont Nettoyer les orifices des becs du porte-filtre bouchés

Le filtre est bouché

Effectuer le nettoyage en suivant les instructions du par. “11.3 Nettoyage des filtres à café”

Le porte-filtre ne s’accroche pas Trop de café a été versé dans le filtre

Utiliser le doseur fourni et s’assurer d’utiliser le filtre correct pour le type de préparation

La crème du café est claire (le Le café moulu est peu pressé

Augmenter la pression du café moulu café sort rapidement du bec) La quantité de café moulu est insuffisante Augmenter la quantité du café moulu La mouture du café est épaisse

Utiliser seulement du café moulu pour machines à café expresso

Qualité de café moulu incorrecte

Changer la qualité de café moulu

La crème du café est foncée (le Le café moulu est trop pressé café sort lentement du bec)

La quantité de café moulu est élevée

Moins presser le café

Diminuer la quantité du café moulu

La douche de la chaudière expresso est Effectuer le nettoyage en suivant les instructions du bouchée par. “11.4 Nettoyage de la douche de la chaudière”

Le filtre est bouché

Effectuer le nettoyage en suivant les instructions du par. “11.3 Nettoyage des filtres à café”

La mouture du café est trop fine

Utiliser seulement du café moulu pour machines à café expresso

Le café moulu est trop fin ou humide

Utiliser uniquement le café moulu pour les machines à café expresso et il ne doit pas être trop humide

Calcaire à hydraulique

circuit Effectuer le détartrage tel qu’indiqué au paragraphe "11.7 Détartrage"

La machine ne distribue aucune Absence d’eau dans le réservoir

Remplir le réservoir d'eau

boisson et les voyants

Enfoncer légèrement le réservoir pour ouvrir les clapets sur le fond

, Le réservoir est mal inséré et les clapets et clignotent pen- sur le fond ne sont pas ouverts dant quelques secondes

La douche de la chaudière expresso est bouchée Le filtre est bouché Calcaire à hydraulique

Effectuer le nettoyage en suivant les instructions du par. “11.4 Nettoyage de la douche de la chaudière”

Effectuer le nettoyage en suivant les instructions du par. “11.3 Nettoyage des filtres à café”

La machine ne fonctionne pas et tous les voyants clignotent

circuit Effectuer le détartrage comme au par. “11.7

Détartrage” Débrancher immédiatement l’appareil et s’adresser à un centre d’assistance autorisé.

La mousse du lait ne se forme L’embout est sur la position “HOT MILK” Mettre l'embout sur la position “CAPPUCCINO” au cours de la préparation du (LAIT CHAUD) cappuccino

Le lait n’est pas assez froid Utiliser toujours le lait à la température du réfrigérateur La buse à cappuccino est sale

Calcaire à hydraulique

Effectuer le nettoyage de la buse à cappuccino comme décrit au par. “8. Nettoyage de la buse à cappuccino après chaque utilisation” circuit Effectuer le détartrage comme au par. “11.7

Au terme du détartrage, l'appa- Durant le cycle de rinçage, le réservoir n’a Répéter le rinçage depuis le point 10 du par. “11.7 reil a besoin d’un autre rinçage pas été rempli jusqu’au niveau MAX Détartrage”
