MODE D'EMPLOI STREAM AMP 100 CABASSE

Selection de la source

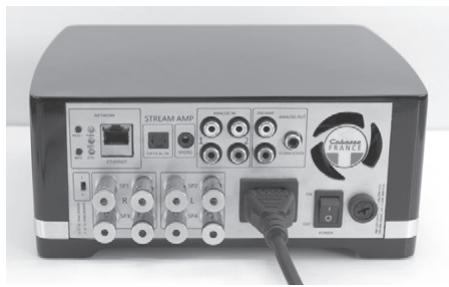

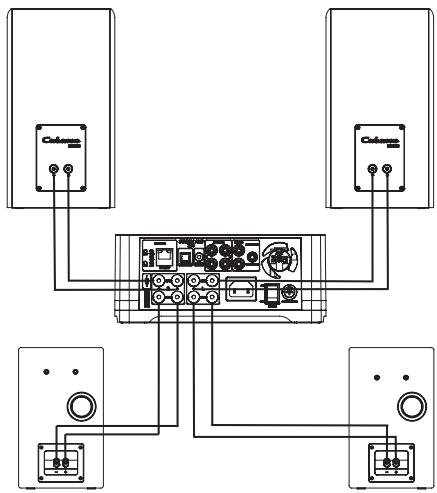

SP1 pour l’enceinte droite, la sortie SP2 pour la gauche. ATTENTION: respecter les polarités en reliant les bornes + entre elles et bien connecter les sorties gauche (L) aux entrées gauche (L). Sélecteur d’impédance: Position « I » (réglage usine) : STREAM AMP délivre 2 x 50 W ou 4 x 25 W RMS pour les enceintes avec une impédance minimum inférieure à 6,4 ohms, 2 x 25 W ou 4 x 12,5 W avec des impédances supérieures. Position « II » : à utiliser avec des enceintes acoustiques dont l’impédance minimum est supérieure ou égale à 6,4 ohms pour obtenir 2 x 50 W ou 4 x 25 W RMS. Choisir cette position pour les modèles Cabasse de la gamme Archipel et pour Antigua IW.

après la première mise en route du

- 1 paire d’enceintes en STEREO (réglage par défaut). Les diodes SP1, SP2, STEREO sont allumées.

- 2 paires d’enceintes en STEREO. Les diodes SP1, SP2, SP3, SP4 et STEREO sont allumées. - 2 enceintes en MONO. Les diodes SP1, SP2, MONO sont allumées. - 4 enceintes en MONO. Les diodes SP1, SP2, SP3, SP4 et MONO sont allumées.

EXEMPLE DE CONNEXION BLUETOOTH AVEC UNE TABLETTE ANDROID : voir la version française en page 16. CONNEXION ET UTILISATION AVEC UN ORDINATEUR APPLE: version française en page 17.

CONNEXION BLUETOOTH INSTANTANEE AVEC UN SMARTPHONE NFC

1) Installation de l'application NFC Cabasse a) Activer le mode NFC dans le menu de votre smartphone NFC. b) Vérifier/activer la connexion du smartphone à Internet (réseau cellulaire wifi ou 3G, 4G). c) Approcher le smartphone du patch NFC 10 au milieu de la face avant du STREAM AMP. d) V  alider la demande d'installation de l'application Cabasse NFC via Google Play. e) V  otre smartphone est prêt pour sa première connexion NFC. 2) Utilisation de l'application Bluetooth NFC Cabasse a) Approcher votre smartphone du patch NFC 10 pour établir la connexion Bluetooth : si nécessaire le STREAM AMP sort du mode Eco, la source Bluetooth est automatiquement sélectionnée et le premier morceau de la playlist de votre smartphone est joué par STREAM AMP. b) Approcher une nouvelle fois le smartphone du patch NFC 10 pour interrompre la connexion Bluetooth. NOTE : Une fois installée sur votre smartphone NFC, l'application NFC Cabasse fonctionne en permanence de manière invisible. Elle est présente dans la liste des applications mais il n'y pas d'icône correspondant sur le bureau.

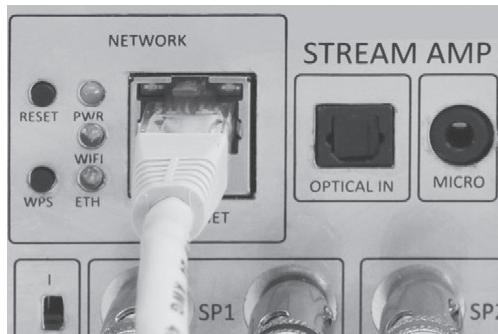

établie quand la diode ETH passe au bleu fixe. ATTENTION : le mode DHCP du routeur doit être activé.

Appuyer sur le bouton "RESET" avant d'utiliser un nouveau mode de connexion wifi

(filaire, automatique, semi-auto, manuelle) ou un nouveau routeur.

2) CONNEXION SEMI-AUTOMATIQUE AVEC L’APPLICATION CABASSE sur un smartphone ou une tablette connecté(e) au réseau Wi-Fi. a) Installer l’application Cabasse sur la tablette/smartphone depuis “Play Store” pour un appareil

Android ou “App store” pour un produit Apple. b) Mettre le STREAM AMP sous tension (ou appuyer sur le bouton reset), activer le mode wifi dans l’application “paramètres” du smart phone ou de la tablette. c) Sélectionner STREAM AMP parmi les appareils disponibles et demander la connexion. d) Une fois la connexion établie, ouvrir l’application Cabasse et choisir: "configurer le réseau Wi-Fi pour ce lecteur". Suivre pas à pas les instructions d'installation. Note : vous pouvez lancer l'application Cabasse dès la fin de la phase b), et continuer le processus de connexion, l'assistant de configuration apparaissant automatiquement pour la première utilisation. e) Vérifier que la diode bleue Wifi à l’arrière du STREAM AMP clignote. f) Après environ 30 secondes la diode Wifi bleue est fixe : appuyer sur “Fermer la Page”. STREAM AMP est prêt à lire les fichiers audio partagés de votre réseau ou les radios web proposées par vTuner.

ATTENTION ! Une mise à jour du logiciel du STREAM AMP peut démarrer automatiquement dès qu'une connexion au réseau internet est réalisée. La diode 9 passe au blanc et clignote jusqu'à la fin de la mise à jour. Le STREAM AMP n'est pas fonctionnel durant cette phase jusqu'au redémarrage en mode

ECO, diode 9 rouge fixe. Appuyer sur la touche 1 pour passer en mode actif et utiliser STREAM AMP.

Ne pas éteindre ou déconnecter le STREAM AMP durant les mises à jours qui peuvent durer jusqu'à 30 minutes.

L’éclair dans un triangle équilatéral avertit de l’existence de tension élevée dangereuse non isolée à l’intérieur du coffret du produit, d’une valeur suffisante pour présenter un risque d’électrocution. Le point d’exclamation dans un triangle équilatéral avertit de l’existence d’instructions importantes quant à l’utilisation et la maintenance dans la documentation jointe à ce produit.

Nettoyage - Débranchez l’appareil avant tout nettoyage. N’utilisez pas de solutions nettoyantes sous forme liquide ou en aérosols.

Employez de préférence un chiffon humide. Installation sur mobiliers et supports - Ne placez pas cet appareil sur un support instable, qu’il s’agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité.

Ventilations - L’appareil doit être positionné de telle sorte qu’il ne gêne pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices d’aération. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d’air disponible aux entrées d’air.

Alimentation - L’appareil ne doit être relié qu’à une source électrique du type écrit dans le mode d’emploi ou conforme à la sérigraphie sur le produit. Si vous n’êtes pas sûr du type de courant fourni à l’endroit où vous vous trou-

vez, adressez-vous à votre revendeur ou à la compagnie électrique locale.

être attentif à ne jamais laisser entrer d’éléments ou de liquides étrangers dans l’appareil. Ils pourraient occasionner incendies ou électrocutions. Ne versez jamais aucun liquide d’aucune sorte sur l’appareil. Maintenance - Dans les cas suivants, vous devez impérativement débrancher votre appareil et le faire vérifier par un technicien qualifié : l’alimentation ou la prise a été endommagée. des corps étrangers ou du liquide se sont introduits dans l’appareil. l’appareil a été exposé à la pluie ou a été aspergé d’eau. l’appareil ne semble pas marcher correctement alors que vous l’utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d’emploi. Toute autre procédure pourrait le détériorer et nécessiter l’intervention d’un technicien qualifié. l’appareil est tombé ou bien sa carrosserie est endommagée. l’appareil affiche des performances nettement modifiées. Dans un environnement secteur perturbé (orage etc…), le produit peut parfois nécessiter l’arrêt et la remise en route au moyen de l’interrupteur secteur ON/OFF situé sur le panneau arrière de l’appareil pour fonctionner correctement de nouveau.

Pièces détachées - Si la réparation a nécessité l’utilisation de pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ou présentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres.

l’appareil, demandez au technicien d’effectuer des tests afin de garantir que l’appareil fonctionne en toute sécurité.

Sacs plastiques - Ne pas laisser les sacs plastiques de l’emballage à portée des enfants afin d’éviter tout risque d’étouffement.

Vérifications - Après toute intervention sur

CONSIGNES DE SÉCURITÉ IMPORTANTES !

 ETTOYER UNIQUEMENT avec un 6. N chiffon sec.

12. UTILISER EXCLUSIVEMENT avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l’appareil.

Lorsqu’un chariot est utilisé, faire preuve de prudence pour déplacer l’ensemble chariot/appareil afin d’éviter un renversement pouvant causer des blessures.

1. LIRE ces consignes.

2. CONSERVER ces consignes. 3. RESPECTER tous les avertissements.

 E PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.  E PAS installer à proximité de sources 8. N de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.  E PAS neutraliser le dispositif de 9. N sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l’autre. Une fiche à broche de terre est munie de deux lames et d’une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l’utilisateur. Si la fiche fournie ne rentre pas dans la prise de courant, demander à un électricien de remplacer cette prise d’un type trop ancien.

13. DÉBRANCHER cet appareil en cas d’orage ou lorsqu’il reste inutilisé pendant une longue durée.

14. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l’appareil en cas de dommages, par exemple : fiche ou cordon d’alimentation endommagé, liquide renversé sur l’appareil ou objet inséré dans l’appareil, appareil exposé à la pluie ou à l’humidité, mauvais fonctionnement ou après une chute.

Attention : ne pas ingérer la pile, risque de brûlure chimique.

NB : la fonction wifi de STREAM AMP devient opérationnelle lorsque la diode PWR (power) est passée du rouge au vert, environ 40 secondes après la mise sous tension.

INSTALLATION LES COMPOSANTS DE VOTRE SYSTÈME :

1 STREAM AMP, 1 cordon d'alimentation, 1 télécommande, 1 cordon RCA-RCA, 1 cordon optique, 1 notice et 1 carte de garantie.

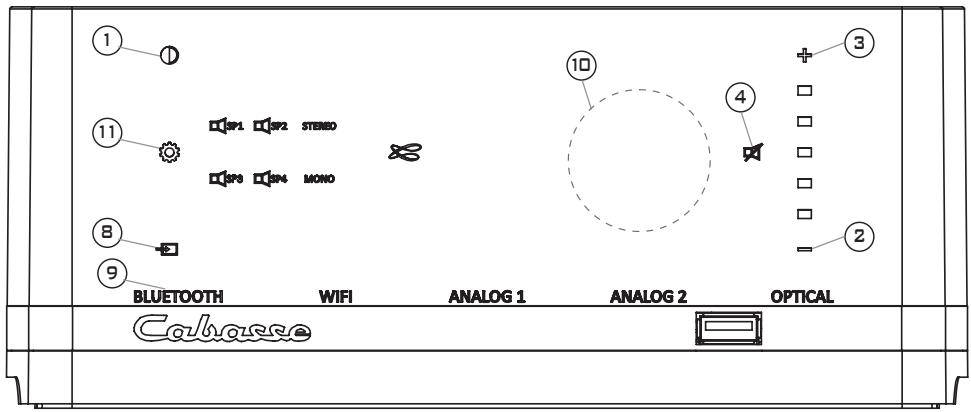

MARCHE - ECO a) Activation du mode ECO: appuyer sur la touche 1 de la télécommande ou du

STREAM AMP. Sous ce mode, les fonctions wifi et Bluetooth sont disponibles. L'électronique d'amplification audio est désactivée.

PLACEMENT DU SYSTEME :

Installer le STREAM AMP à portée d'une prise électrique murale.

b) Passage en mode MARCHE:

L aisser suffisamment d'espace au dessus et autour de l'appareil pour :

- favoriser les transmissions wifi et Bluetooth, - permettre le passage d'un smartphone pour la connexion Bluetooth avec le patch NFC - obtenir une bonne circulation de l'air autour de l'appareil.

- Appuyer sur la touche 1 de la télécommande ou du STREAM AMP ou

- Effectuer une connexion Bluetooth (NFC ou manuelle) ou - Valider la lecture d'un fichier audio avec l'application StreamCONTROL.

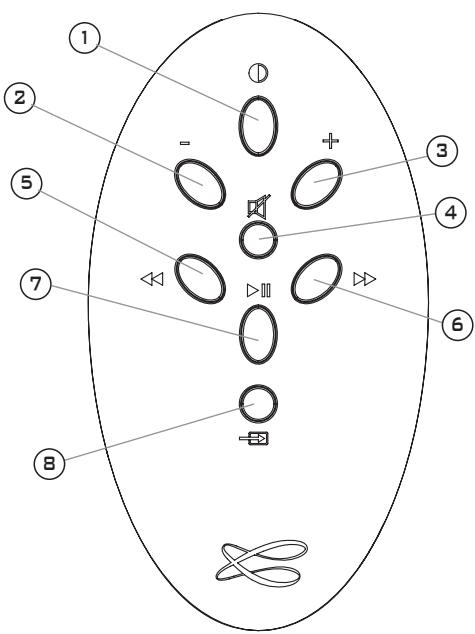

7 Musique: lecture et pause en Bluetooth et wifi. Téléphone mains libres Bluetooth: décrocher/raccrocher. 8 sélection des sources : appuyer sur cette touche pour choisir entre les sources connectées: Bluetooth (diode 9 bleue), wifi (diode 9 orange) et analogique (diode 9 verte).

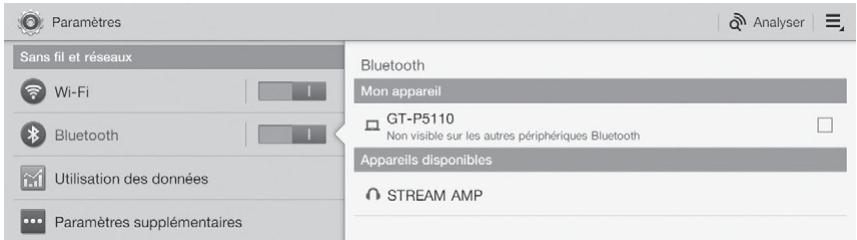

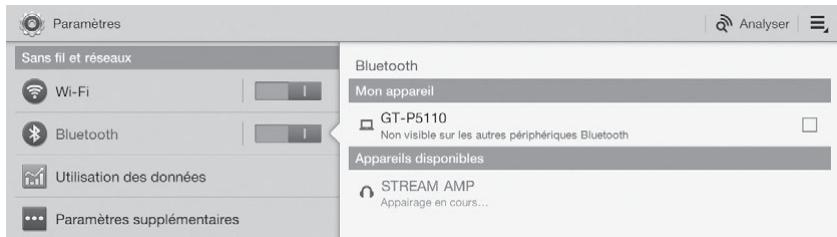

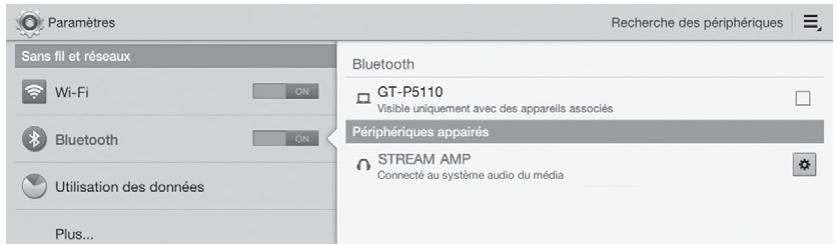

Si le STREAM AMP n'est pas connecté en Bluetooth à un autre appareil, la connection à la tablette suit automatiquement l'appairage.

Si le message «Connexion...» n’apparait pas, vérifiez qu'un autre appareil n'est pas déjà connecté au

STREAM AMP. Déconnecter cet appareil et appuyer une nouvelle fois sur "Cabasse STREAM AMP". Votre STREAM AMP est maintenant connecté.

Pour écouter les fichiers audio présents sur la tablette, ouvrir votre application de lecture de fichiers audio et lancer une lecture. Si aucun son, vérifier que le contrôle général de volume de la tablette ou du smartphone n’est pas sur mute ou au minimum, régler le volume dans l’application si cette fonction existe, régler le volume de STREAM AMP avec sa télécommande ou les touches 2 et 3 sur le STREAM AMP.

Enfin si une source wi-fi est active, changer de source avec la touche 8 de la télécommande ou sur STREAM AMP jusqu’à ce que la diode frontale 9 soit bleue.

CONNEXION BLUETOOTH INSTANTANEE VIA NFC Voir page 9.

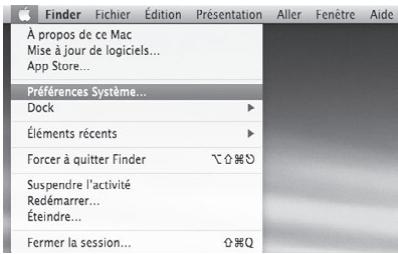

16 Bluetooth active entre le STREAM AMP et un autre appareil. Activer, si ce n’est pas déjà fait, la fonctionnalité Bluetooth de l’ordinateur en cliquant sur le menu « pomme » puis « Préférences systèmes ».

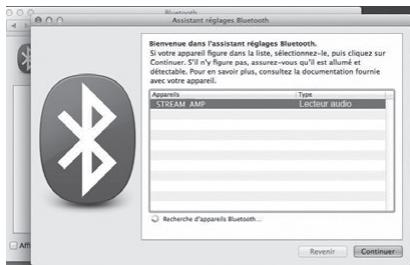

STREAM AMP apparait dans la liste des appareils, sélectionner le puis cliquer sur

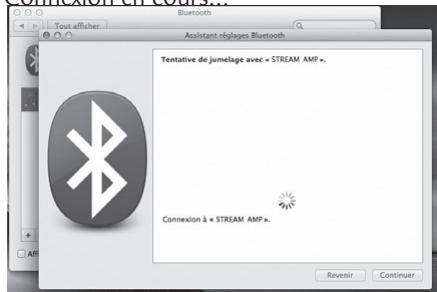

« Continuer » Connexion en cours…

Connexion réussie. STREAM AMP est maintenant jumelé avec votre Mac.

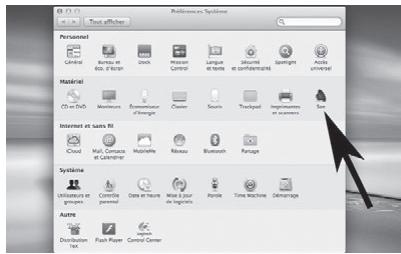

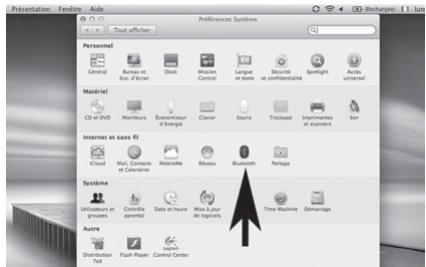

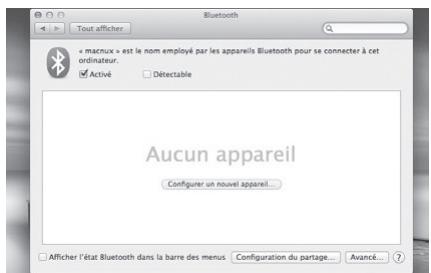

Une fois que la fenêtre de préférences s’affiche, Cliquer sur l’icône Bluetooth. Cliquer sur « Activé » et sur « Configurer un nouvel appareil »

"STREAM AMP stereo". Le lecteur "STREAM AMP" dans cette fenêtre correspond à la configuration mains libres pour smartphones, inappropriée à l'écoute musicale.

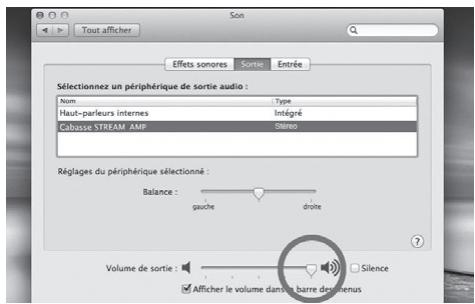

Régler le volume de sortie sur la position maximum. Fermer la fenêtre. Si le STREAM AMP est actif et connecté à une source wi-fi ou analogique, sélectionner la source Bluetooth avec la touche 8 de la télécommande ou du STREAM AMP et ajuster le volume.

UTILISATION DU STREAM AMP AVEC L'APPLICATION StreamCONTROL

1 - Basculer l'interrupteur marche/arrêt du Stream Amp sur "on". STREAM AMP est opérationnel dès que la diode 1 s'allume en rouge (mode ECO). Passer en mode MARCHE en appuyant sur la touche 1 du STREAM AMP ou de la télécommande. 2 - Connecter au réseau wifi la tablette ou le smartphone que vous utiliserez avec l’application StreamCONTROL. 3 - Télécharger gratuitement l'application Cabasse Stream Audio Control sur Playstore pour les appareils Android, sur l'App Store pour les appareils Apple. Installer l’application StreamCONTROL sur le smartphone ou la tablette. Vous pouvez installer librement l’application StreamCONTROL sur plusieurs supports et les utiliser simultanément avec un STREAM AMP comme avec plusieurs Stream. 4- L ancer l’application en cliquant sur son icône et suivre les instructions pour finaliser la première mise en route d'un appareil Stream. A l'invite au démarrage, choisir entre le mode Wifi direct (cf page 10) et le mode réseau si le Stream Amp n’est pas déjà connecté au réseau (cf pages 11). L'utilisation de l'application est intuitive. Cependant, où que vous soyez dans l'application, appuyer sur "?" vous donnera un accès direct au mode d'emploi de l'application et aux options offertes pour la page concernée. Vous pouvez maintenant lire les fichiers audio présents dans la tablette ou le smartphone, dans les disques durs reliés au réseau (NAS, ordinateurs PC et Mac), à une source digitale connectée à une entrée USB d'un Stream Amp, Stream 1 ou Stream Source, écouter des radios internet et faire du streaming avec Deezer. Plusieurs appareils Stream peuvent être contrôlés simultanément par un ou plusieurs smartphones et tablettes. Des groupes d'appareils connectés de façon identique au réseau (Ethernet ou Wi-Fi) peuvent être créés pour la diffusion simultanée dans plusieurs pièces. La fonction DEAP: Cette fonction spécifique au Stream AMP a été développée pour optimiser les performances audio de votre ensemble Stream AMP / enceintes Cabasse. Pour activer cette fonction, entrez dans le menu paramètres de l'application Stream Control, sélectionnez "lecteur", puis "Stream Amp", puis "system" et sélectionnez DEAP. Sélectionnez votre enceinte dans la liste en haut à droite, puis une des trois positions proposées en image: sur un pied, contre le mur, dans les coins. Enregistrez le réglage choisi. Si vos enceintes ne figurent pas dans la liste ce jour, elles le seront peu-être demain. Contactez nous via www.cabasse.com pour nous faire part de vos souhaits.

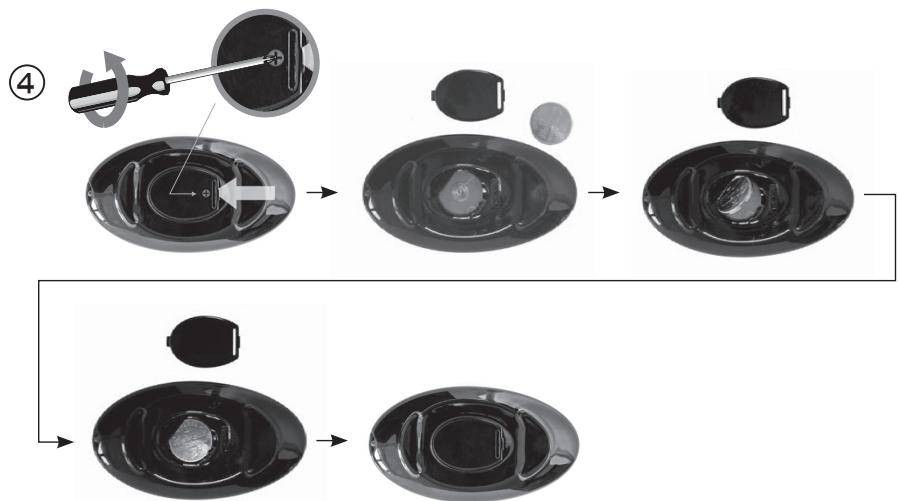

REMPLACEMENT DE LA PILE DE LA TÉLÉCOMMANDE Retourner la télécommande, coté face vers le sol. Enlever la pile usagée et la remplacer par une autre pile bouton type CR-2025. Mettre la pile usagée au rebut suivant les informations cidessous.

ATTENTION au danger d'explosion si la batterie n'est pas correctement remplacée : utiliser seulement une batterie identique ou équivalente. Ne pas exposer les batteries à une source de chaleur excessive comme le soleil, un feu ou équivalent.

Informations sur les piles et accumulateurs présents dans l’équipement

(Applicable dans les pays de l’Union européenne). Ce symbole, représentant une poubelle sur roues barrée d’une croix, apposée sur une pile ou un accumulateur, indique que cette pile ou accumulateur ne doit pas être éliminé comme un déchet ménager non trié mais qu’il doit être collecté de manière séparée de sorte d’en faciliter le traitement et le recyclage. Il doit être remis à un point de collecte pour le traitement des piles et accumulateurs usagés. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin ou vous avez acheté le produit.

MISE A JOUR AUTOMATIQUE FAQ Les mises à jour du logiciel de STREAM AMP sont automatiques.

La diode 1 passe au rouge et clignote jusqu'à la fin de la mise à jour. Le STREAM AMP n'est pas fonctionnel durant cette phase.

SERVICE APRÈS VENTE Cabasse dispose d’un réseau de revendeurs agréés qui est à votre disposition pour assurer le service après vente de votre matériel.

Pour connaître la liste des revendeurs agréés Cabasse, contactez-nous ou consultez notre site Internet www.cabasse.com.

ATTENTION ! Ne pas éteindre ou déconnecter le STREAM AMP du secteur pendant les phases de mise à jour!

Une mise à jour peut durer jusqu'à environ une demi-heure.

Note: la référence de la version du logiciel en cours est disponible via l'application Cabasse

Stream: onglet "Paramètres" + sous-onglet "lecteurs audio"+ STREAM AMP.

NETTOYAGE le STREAM AMP peut-être nettoyé à l’aide d’un linge doux, ne pas utiliser de détergent ni de liquide pouvant couler à l’intérieur de l'appareil.

N’utiliser aucun solvant, produit chimique ou solution de nettoyage contenant de l’alcool, de l’ammoniaque ou un abrasif.
