AC 9004 CT - Climatiseur ALPATEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Monobloc, réversible, avec fonction déshumidification
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	75 x 45 x 38 cm
Poids	30 kg
Compatibilités	Convient pour des pièces jusqu'à 80 m²
Type de batterie	Non applicable
Tension	230 V
Puissance	9000 BTU/h
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, réservoir d'eau à vider
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Informations générales utiles	Garantie de 2 ans, installation facile sans travaux

FOIRE AUX QUESTIONS - AC 9004 CT ALPATEC

Comment démarrer l'ALPATEC AC 9004 CT ?

Pour démarrer l'ALPATEC AC 9004 CT, branchez l'appareil à une prise électrique, puis appuyez sur le bouton d'alimentation. Réglez la température et la vitesse de ventilation selon vos préférences.

Quel est le niveau sonore de l'ALPATEC AC 9004 CT ?

Le niveau sonore de l'ALPATEC AC 9004 CT est d'environ 65 dB en mode maximum, ce qui est comparable à celui d'une conversation normale.

L'ALPATEC AC 9004 CT est-il équipé d'un mode silencieux ?

Oui, l'ALPATEC AC 9004 CT dispose d'un mode silencieux qui réduit le niveau sonore tout en maintenant l'efficacité de refroidissement.

Comment nettoyer le filtre de l'ALPATEC AC 9004 CT ?

Pour nettoyer le filtre de l'ALPATEC AC 9004 CT, retirez le filtre en suivant les instructions du manuel, puis rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Quelle est la capacité de refroidissement de l'ALPATEC AC 9004 CT ?

L'ALPATEC AC 9004 CT a une capacité de refroidissement de 9000 BTU, ce qui le rend adapté pour des pièces allant jusqu'à 30 m².

Puis-je utiliser l'ALPATEC AC 9004 CT en hiver ?

Non, l'ALPATEC AC 9004 CT est conçu uniquement pour un usage en été et ne doit pas être utilisé en hiver car cela pourrait endommager l'appareil.

L'ALPATEC AC 9004 CT consomme-t-il beaucoup d'électricité ?

L'ALPATEC AC 9004 CT est énergétiquement efficace, avec une consommation d'environ 800 W en mode refroidissement, ce qui est raisonnable pour un climatiseur de cette capacité.

Que faire si l'ALPATEC AC 9004 CT ne refroidit pas correctement ?

Si l'appareil ne refroidit pas correctement, vérifiez que le filtre est propre, que les fenêtres sont fermées, et que l'appareil est correctement dimensionné pour la pièce. Si le problème persiste, contactez le service après-vente.

Puis-je déplacer l'ALPATEC AC 9004 CT facilement d'une pièce à l'autre ?

Oui, l'ALPATEC AC 9004 CT est équipé de roulettes qui permettent de le déplacer facilement d'une pièce à l'autre.

Comment régler la télécommande de l'ALPATEC AC 9004 CT ?

Pour régler la télécommande, assurez-vous que les piles sont chargées, puis utilisez les boutons pour ajuster la température, la vitesse du ventilateur et le mode de fonctionnement.

MODE D'EMPLOI AC 9004 CT ALPATEC

ALPATEC vous félicite d'avoir choisi ce produit et vous remercie de votre confiance. Pour toute confont et toute sécurité, tout article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité. Nos produits sont conçus pour vous plaire tant par leur design que par leur facilité d'utilisation et dans l'objectif constant de vous apporter complète satisfaction.

Consignes de sécurité

DANS Toute UTILISATION D'APPEARS ELECTRIQUES, DES PRECAUTIONS DE BASE SONT A RESPECTER. LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIÈRE UTILISATION DE L'APPEARI.

• Vérifier que le voltage indiqué sur la plaque signalétique de l'appareil correspond bien à celui de votre installation électrique. Si ce n'est pas le cas, adressez-vous au revendeur et ne branchez pas l'appareil. Toute erreur de branchement annule la garantie.
• Ne pas laisser l'appareil à la portée des enfants.
• Cet appareil est destiné à un usage domestique. Il doit être utilisé selon les instructions du manuel. Ne jamais l'employer pour d'autres usages.
• Ne jamais laisser l'appareil sans surveillance lorsqu'il fonctionne.
• Si vous devez vous absenter même un court instant, arrêtez l'appareil.
• Vérifier régulièrement l'état du cordon d'alimentation. Ne jamais utiliser l'appareil si le cordon d'alimentation, la prise ou l'appareil sont endommagés.
• La longueur du cordon de cet appareil a été calculée pour réduire les risques d'accidents. S'il est trop court, utiliser une rallonge et prendre toutes les précautions utiles pour qu'on ne puisse pas prendre les pieds dedans ou la tirer accidentellement.
• Ne jamais utiliser l'appareil à l'extérieur.
• Prendre soin de brancher et débrancher la prise correctement pour éviter tout risque de rupture du câble d'alimentation.
• Ne jamais utiliser d'autres accessoires que ceux livrés et recommandés par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
• Ne pas exposer directement au soleil. Ne pas placer l'appareil près d'une source de chaleur.
• Ne pas utiliser l'appareil dans ou près de l'eau, afin d'éviter tout choc électrique. Éviter toutes projections d'eau.

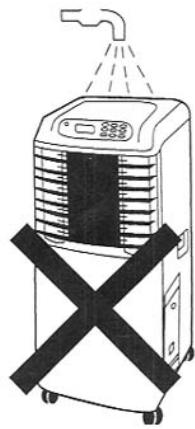

• Ne pas placer l'appareil dans un lieu où il peut y avoir des projections de graisses.
• Respecter les instructions pour le nettoyage.
• Ne jamais insérer vos doigts ou tout autre objet métallique dans les orifices de ventilation. Prévenir vos enfants du danger que cela pourrait engendrer.
• Toujours éteindre l'appareil avant de le débrancher.
• Débrancher la prise de connexion avant toute opération de nettoyage, de maintenance ou de réparation de l'appareil.
• Ne jamais réparer l'appareil vous-même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représente un réel danger et il est nécessaire de contacter un réparateur/agréé.

Precautions specifiques

• Installer le climatiseur sur une surface plate et dans un endroit spacieux, sans obstacles. Laisser un minimum de 30 cm entre le climatiseur et le mur.
• La prise de l'appareil doit toujours être accessible après son installation.
• Toujours mettre le climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions. S'il a été transporté ou entreposé couché, attendre 2 heures avant sa remise en marche.
• Ne jamais utiliser l'appareil sans le contrôle.
• Ne jamais placer d'objets sur l'appareil.
• Ne pas utiliser près d'appareils à gaz, ou à proximité de liquides inflammables.
• Eviter une trop grande proximité avec des appareils tels que postes de télévision, radios afin d'éviter des interférences magnétiques.
• Ne pas couvrir la sortie d'air.
• Ne pas utiliser d'aérosols (insecticides, peinture) ou tout autre produit inexplicable à proximité de l'appareil pour éviter de déformer les parties plastiques ou de provoquer des dommages électriques.

Source d'alimentation

• La prise doit être fiable et ne doit pas être endommagée.
• Ne pas brancher le climatiseur à une prise multiple.
• Connecter l'appareil à une prise de terre.

Le fabricant NE saurait etre TENU pour responsable de la mauvaise utilisation de l'appareil conserver soigneusedment ce mode d'emploi.

	AC 9004 E	AC 9004 ET	AC 9004 CTC
Compresseur rotatif	R 407 C	R 407 C	R 407 C
Puisance frigorifique maxi	2500 W	2500 W	2500 W
Puisance absorbée nominale	1150 W	1150 W	1000 W
Puisance de chauffe	NON	NON	2000 W
Déshumidification	26,4 l/j	26,4 l/j	26,4 l/j
Débit d'air	320 m³ / h	320 m³ / h	320 m³ / h
Niveau sonore dB (A)	48	48	48
Vitesses de ventilation	3	3	3
Longueur max. de la gaine	200 cm	200 cm	200 cm
Diamètre de la gaine	132 mm	132 mm	132 mm

VUE DE FACE

VUE ARRIÈRE

VUE DE COTÉ

DESSIN DES PIECES	NOM DES PIECES	QUANTITE
	Gaine	1
	Manchon A (pour le montage permanent de la gaine)	1
	Buse de sortie d'air B (pour le montage provisoire de la gaine)	1
	Chevilles	4
	Vis	4

• Vérifier que tous les accessoires sont bien dans l'emballage. Se référer au mode d'emploi pour leur utilisation.

Installation

Installer le climatiseur sur une surface plane et dans un endroit spacieux, où les orifices de ventilation ne seront pas bouchés.

Laisser un espace minimum de 30 cm entre le climatiseur et le mur ou tout autre objet.

La prise de l'appareil doit toujours être accessible après son installation.

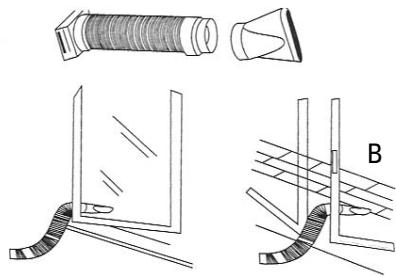

A-montage fenêtre (temporaire)

1. Fixer la gaine à la sortie d'air du climatiseur.
2. Mettre la buse de sortie d'air B à l'autre bout de la gaine.
3. Positionner cette buse dans le cadre d'une fenêtre.

A - montage fenêtre

1. Fixer la gaine à la sortie d'air du climatiseur.
2. Installer le manchon A dans l'orifice du mur préalablement percé, en utilisant les 4 chevilles et vis. (voir tableau accessoires)
3. Fixer l'autre bout de la gaine à l'adaptateur A.
4. Couvrir l'adaptateur avec le cache quand il n'est pas utilisé.
5. Entre le mur et le climatiseur, la gaine peut être espacée de 500mm à 2000mm, mais il est préféable de laisser cette-ci la moins longue possible.

B - Montage permanent Manchon A

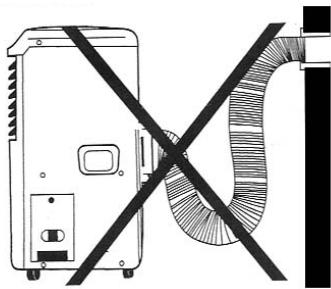

Important :

Ne jamais faire de coude prononcé avec la gaine (voir schéma).

> Caracteristique de securite du réservoir d'eau

Ce produit est équipé d'un mécanisme de sécurité qui empêche l'appareil de faire déborder le bac de récupération des condensats au cas où le réservoir d'eau serait accidentellement mal placé, et/ou plein.

Dans ce cas, l'appareil fera 8 bips et le voyant rouge du réservoir plein clignotera jusqu'à ce que le réservoir d'eau soit correctement placé et / ou vidé.

REMARQUE: Le moteur du ventilateur continuera à fonctionner dans ce cas.

Ceci est tout à fait normal mais l'appareil ne produit pas de froid ni de déshumidification.

Avant de démarrer le climatiseur :

1- Vérifier que l'appareil est correctement positionné et que vous avez un accès facile à une prise électrique. 2- Brancher le climatiseur à une prise de 220-240V 50Hz. 3. Installer le conduit de sortie d'air à l'arrière de l'appareil. 4- Prendre garde à ce que le réservoir d'eau soit correctement en place sur le côté du climatiseur, sinon, l'appareil ne fonctionnera pas. 5- Pour mettre le climatiseur en marche, appuyez sur «M/A» (le bouton Marche/Arrêt (8)) ou «I/O» pour le modèle AC9004CTC.

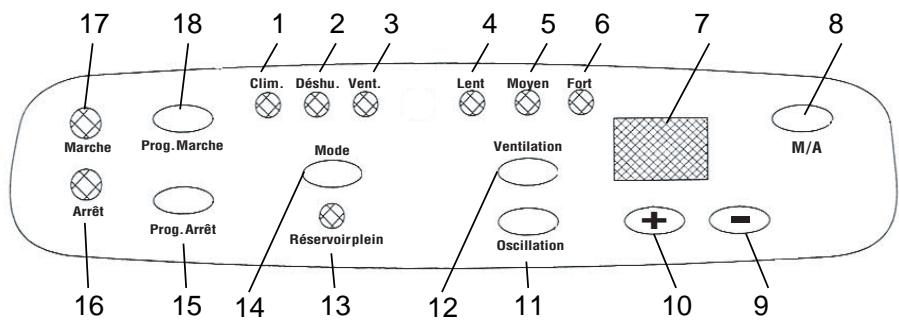

Fonctionnement du tableau de BORD

1. Indicateur mode climatisation
2. Indicateur mode déshumidification
3. Indicateur mode ventilation
4. Indicateur ventilation lente
5. Indicateur ventilation moyenne
6. Indicateur ventilation forte
7. Ecran LED
8. Bouton M/A
9. Bouton température « - »
10. Bouton température « + »
11. Bouton oscillation
12. Bouton fonction ventilation
13. Indicateur réservoir plein
14. Bouton Mode
15. Bouton PROG arrêt
16. Indicateur fonction PROG Arrêt
17. Indicateur fonction PROG Marche
18. Bouton PROG marche

1- Avant l'utilisation du climatiseur.

Fonctionnement du déshumidificateur et climatiseur :

• Le système de déshumidification fonctionne de 10°C à 32°C, et le système de climatisation de 16°C à 32°C.
• Si les fonctions déshumidification et climatisation ont été arrêtées et que vous pouvez les remettre en marche rapidement, attendre environ 3 mn avant que ces fonctions se remettent en route.
• Vous assurer que le réservoir de réception des condensats est correctement positionné dans le climatiseur.

Branchement:

• Insérer la fiche dans la prise électrique
• Ne pas brancher l'appareil sur une multiprise à partir de laquelle fonctionne un autre appareil.
• Vérifier que le courant est bien de 220-240V 50Hz.

2ELSYSTEMDECLIMATISATION.

• Appuyer plusieurs fois sur le bouton «MODE» (14), jusqu'à ce que l'indicateur de mode climatisation (1) s'allume.
• Appuyer sur les boutons température (9) ou (10) pour sélectionner la température désirée dans la pièce (entre 16°C et 32°C).
• Appuyer sur le bouton fonction ventilation (12) pour sélectionner la vitesse de ventilation (lente, moyenne, forte).

3° Le système de déshumidification.

• Appuyer plusieurs fois sur le bouton «MODE» (14), jusqu'à ce que l'indicateur de mode déshumidification (2) s'allume. La ventilation fonctionnera à une vitesse fixe.
• Garder les fenêtres et les portes fermées pour obtenir une déshumidification plus performante. Ne pas faire passer la gaine à travers la fenêtre.

4 • Le système de ventilation.

• Appuyer plusieurs fois sur le bouton «MODE» (14), jusqu'à ce que l'indicateur de mode ventilation (3) s'allume.
• Appuyer sur le bouton fonction ventilation (12) pour choisir la vitesse de ventilation (lente, moyenne, forte).

Mise en marche automatique :

• Appuyer sur les boutons PROG (18) ou (15) quand l'appareil est éteint pour programmer l'heure à laquelle vous souhaitez le déclenchement ou l'arrêt du climatiseur. La plage de programmation se situe entre 0 et 24 heures. L'appareil démarrera et s'arrêtera automatiquement. Les indicateurs de fonction correspondants (16 et 17) s'allument.
• La programmation du déclenchement et de l'arrêt de l'appareil peut se faire simultanément.
• Appuyer sur le bouton M/A (8) annulera toute programmation de déclenchement ou d'arrêt.

6° La fonction automatique de l'orientation de l'air :

• Appuyer sur le bouton oscillation (11) pour la mise en marche du balayage automatique de l'air. Pour arrêter les mouvements oscillatoires, appuyer à nouveau sur le bouton oscillation.

7 L'indicateur du réservoir PLEIN :

- Quand le réservoir d'eau est plein, l'indicateur de réservoir plein (13) s'allume. Les lettres « PI » s'affichent sur l'écran LED. Le processus de déshumidification s'arrête aussi. Le moteur du ventilateur continue de fonctionner cependant. - Retirer le bac prudemment, en évitant de renverser de l'eau sur l'appareil et vider le réservoir. Attention à le replacer correctement. Le compresseur redémarrera après une attente de 3 minutes. Le processus de déshumidification reprendra.

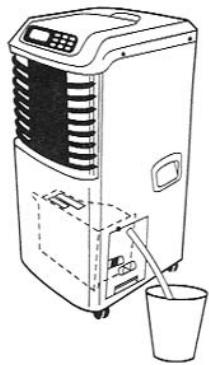

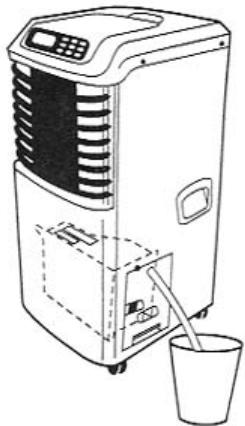

8° L'évacuation continue des condensats :

• L'eau canalisée peut être extraite directement par un tube en plastique, partant du réservoir d'eau jusqu'à un récipient (comme un seau, par exemple). Enlever le bouchon du tube en plastique avant de procéder à l'évacuation continue.
• Ne pas sortir le réservoir d'eau pendant l'évacuation.

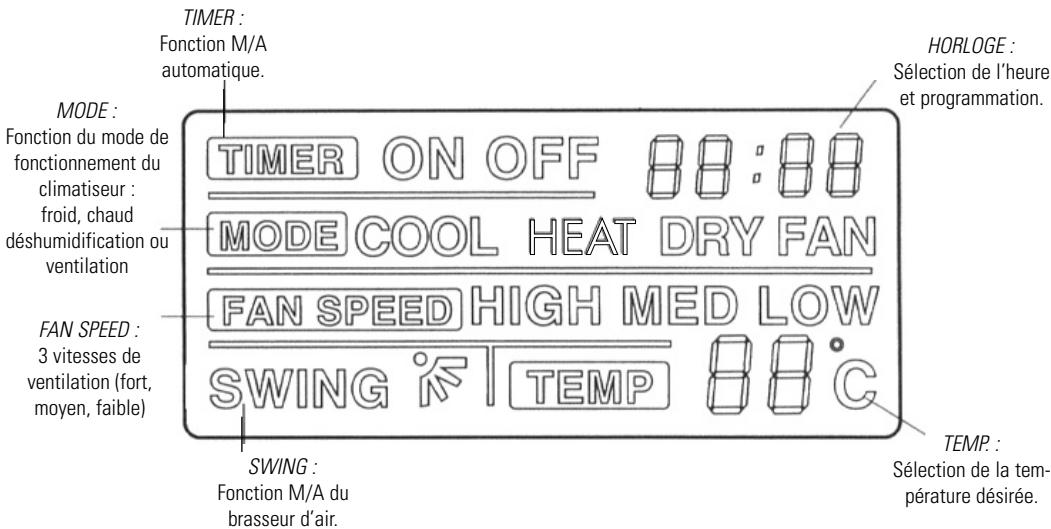

Fonctionnement du tableau de BORD

Voyant lumineux du réseau plein : Une lampe rouge s'allume quand le réseau d'eau est plein ou mal positionné.

Le bouton M/A Appuyez sur le bouton pour permettre en marche ou pour arrêter le climatiseur.

Le bouton de sélection : Sélectionner le mode opérateur pour déshumidifier, ventiler, climatiser ou chauffer.

Le bouton M/A du programmeur :

Vous pouvez programmer la mise en route et l'arrêt de l'appareil.

Indicateur de fonctionnement :

Une lampe verte s'allume quand le compresseur fonctionne.

Une lampe rouge s'allume quand le chiffage est en fonction.

Le bouton d'orientation de l'air : Oscillation de gauche à droite et automatique de l'air.

Le bouton de vitesse de ventilation :

Appuyez sur ce bouton, et vous pourrez désirer une des 3 vitesses de ventilation : fort (hight)/moyen (med)/lent (low).

Le bouton des températures : Sélectionnez la température désirée en appuyant sur les touches « ▲ » pour augmenter, et sur « ▼ » pour diminuer.

L'horloge : Réglez l'horloge en pressant «CLOCK» pendant 3 secondes, et appuyez sur «▲ » et «▼ » pour sélectionner l'heure, puis sur «CLOCK» pour enregistrer l'heure.

Fonctionnement du déshumidificateur et climatiseur :

• Le système de déshumidification fonctionne de 10°C à 32°C, et le système de climatisation de 16°C à 32°C.
• Si les fonctions déshumidification et climatisation ont été arrêtées et que vous pouvez les remettre en marche rapidement, attendre environ 3 mn avant que ces fonctions se remettent en route.
• Vous assurer que le réservoir de réception des condensats est correctement positionné dans le climatiseur.

Branchement:

• Insérer la fiche dans la prise électrique
• Ne pas brancher l'appareil sur une multiprise à partir de laquelle fonctionne un autre appareil.
• Vérifier que le courant est bien de 220-240V 50Hz.

2 • Le système de climatisation.

• Appuyer plusieurs fois sur le bouton « MODE », jusqu'à ce que la fonction « COOL » apparaisse.
• Appuyer sur les boutons « TEMP ▲ » ou « TEMP ▼ » pour sélectionner la température désirée dans la pièce (entre 16 °C et 32 °C).
• Appuyer sur le bouton « FAN » pour sélectionner la vitesse de ventilation (lente, moyenne, forte).

3° Le système de déshumidification.

• Appuyer plusieurs fois sur le bouton «MODE», jusqu'à obtenir la fonction «DRY»
• La ventilation fonctionnera à une vitesse fixe.
• Garder les fenêtres et les portes fermées pour obtenir une déshumidification plus performante. Ne pas faire passer la gaine à travers la fenêtre.

4O le système de chauffage.

• Appuyer plusieurs fois sur le bouton « MODE » jusqu'à obtenir la fonction « HEAT » (chauffage).
• Appuyer sur les boutons « TEMP ▲ » ou « TEMP ▼ » pour obtenir la température désirée dans la pièce (16°C à 32°C).
• Appuyer sur le bouton « FAN » pour désirer la vitesse de ventilation.

5. Le système de ventilation.

• Appuyer plusieurs fois sur le bouton « MODE », jusqu'à obtenir la fonction « FAN » (ventilation).
• Appuyer sur le bouton « FAN » pour désirer la vitesse de ventilation.

6° Réglage de la programmation.

Mise en marche automatique :

• Appuyer sur les boutons « TEMP » ou « TEMP » quand l'appareil est éteint pour programmer l'heure à laquelle vous souhaitez le déclenchement ou l'arrêt du climatiseur. La plage de programmation se situe entre 0 et 24 heures. L'appareil démarrera et s'arrêtera automatiquement.

Une fois la programmation terminée, appuyez sur « CLOCK ». Le tableau de bord inscrira « TIMER ON » si vous avez programmé le déclenchement automatique, et « TIMER OFF » si vous avez programmé l'arrêt.

7- La fonction automatique de l'orientation de l'air :

• Appuyer sur le bouton « SWING » pour la mise en marche du balayage automatique de l'air. Le tableau de bord indiquera la fonction « SWING »
• Pour arrêter les mouvements oscillatoires, appuyer à nouveau sur le bouton « SWING »

8 L'indicateur du réservoir PLEIN :

• Quand le réservoir d'eau est plein, l'indicateur de réservoir plein « WATER FULL » s'allume. Le processus de déshumidification s'arrête aussitôt. Le moteur du ventilateur continue de fonctionner cependant.
• Retirer le bac prudemment, éviter de renverser de l'eau sur l'appareil et vider le réservoir. Attention à le replacer correctement. Le compresseur redémarrera après une attente de 3 minutes. Le processus de déshumidification reprendra.

9 L'evacuation continue des condensats:

• L'eau canalisée peut être extraite directement par un tube en plastique, partant du réservoir d'eau jusqu'à un récipient (comme un seau, par exemple). Enlever le bouchon du tube en plastique avant de procéder à l'évacuation continue.
• Ne pas sortir le réservoir d'eau pendant l'évacuation.

Important:

1) Être sûr que la prise est débranchée avant de nettoyer l'appareil. 2) Ne pas utiliser d'essence, solvant ou autres produits chimiques pour nettoyer le climatiseur. 3) Ne pas laver le climatiseur en le mettant sous un robinet ou en utilisant un tuyau d'arrosage. Ceci risquerait de provoquer des chocs électriques et pourrait endommager l'appareil.

1. Le filtre à air

• Nettoyer le filtré à air au moins une fois toutes les deux semaines, pour éviter les problèmes d'inefficacité de la ventilation dus à la poussière.
• Retirer le filtre. Tirer le support du filtre et enlever le filtre à air de son support.
• Nettoyage. Laver le filtre à air délicatement dans de l'eau tiède (environ 40°C), avec un détergent neutre. Rincer le filtre et le laisser sécher.
• Remontage. Attacher le filtre à son support, en utilisant les crochets. Replacer le tout sur le climatiseur.

2. CORPS De l'apparel

Utiliser un chiffon avec un peu de détergent neutre pour nettoyer l'extérieur. Sécher avec un autre chiffon sec.

3. Le réservoir d'eau

Laver le réservoir en utilisant de l'eau tiède (environ), avec un détergent neutre. Rincer et laisser sécher.

Remettre le bac en place dès qu'il est complètement sec.

PROBLÉMES	CAUSES POSSIBLES	SUGGESTIONS POUR Y REMÉDIER
1• L'APPAREIL NE DÉMARRE PAS, quand on appuie sur le bouton M/A.	- L'indicateur du réservoir d'eau est allumé, le bac est plein.	Videz le réservoir d'eau.
	- Le voyant vert ne s'allume pas. Cela ne fait pas 3 minutes que le climatiseur est allumé.	Attendre que les 3 minutes soient passées.
	- La température de la pièce est inférieure à la température indiquée sur le climatiseur (mode climatisation).	Indiquez une température inférieure.
	- La température de la pièce est supérieure à la température indiquée sur le climatiseur (mode chauffage).	Indiquez une température supérieure.
2• NE GENÈRE PAS ASSEZ DE FROID.	- Les fenêtres et les portes ne sont pas fermées.	Veillez à bien fermer toutes les fenêtres et portes.
	- Il y a des sources de chaleur dans la pièce.	Enlever les sources de chaleur si cela est possible.
	- La gaine n'est pas fixée ou bloquée.	Fixez la gaine et voirlez à ce qu'elle fonctionne correctement
	- La température sélectionnée est trop haute.	Sélectionné une température inférieure.
	- Le filtre à air est bloqué par la poussière.	Nettoyez le filtre à air.
3• ARRET EN FONC-TION CHAUFFAGE	- La protection automatique de surchauffe a fonctionné. La T° de l'air excède les 70°C.	Veillez à laisser un espace de 30cm entre le mur et le climatiseur.
4• BRUIT -VIBRATION	- La surface sur laquelle est placée le climatiseur n'est pas plane.	Placez le climatiseur sur une zone plate si possible
5• BRUIT DE «GARGOUILLIS»	- Le bruit vient du mouvement du réfrigérant à l'intérieur du climatiseur.	C'est normal.
