Ce manuel n'est fourni qu'à titre informatif. Toutes les informations qu'il contient sont sujettes à modification sans préavis. Samsung Electronics ne saurait être tenue pour responsable des dommages, qu'ils soient directs ou indirects, consécutifs à l'utilisation de ce manuel. © 2004 Samsung Electronics Co., Ltd. Tous droits réservés. Modification du format de papier dans le bac 2.9 Connexion du câble de l'imprimante 2.11 Pour l'impression en mode local 2.11 Pour l'impression en réseau 2.13 Mise en marche de l'imprimante 2.15 Impression d'une page de démonstration 2.16 Installation du logiciel d'impression Caractéristiques du pilote d'impression Installation du logiciel d'impression sous Windows Modification de la langue d'affichage Réinstallation du logiciel d'impression Désinstallation du logiciel d'impression

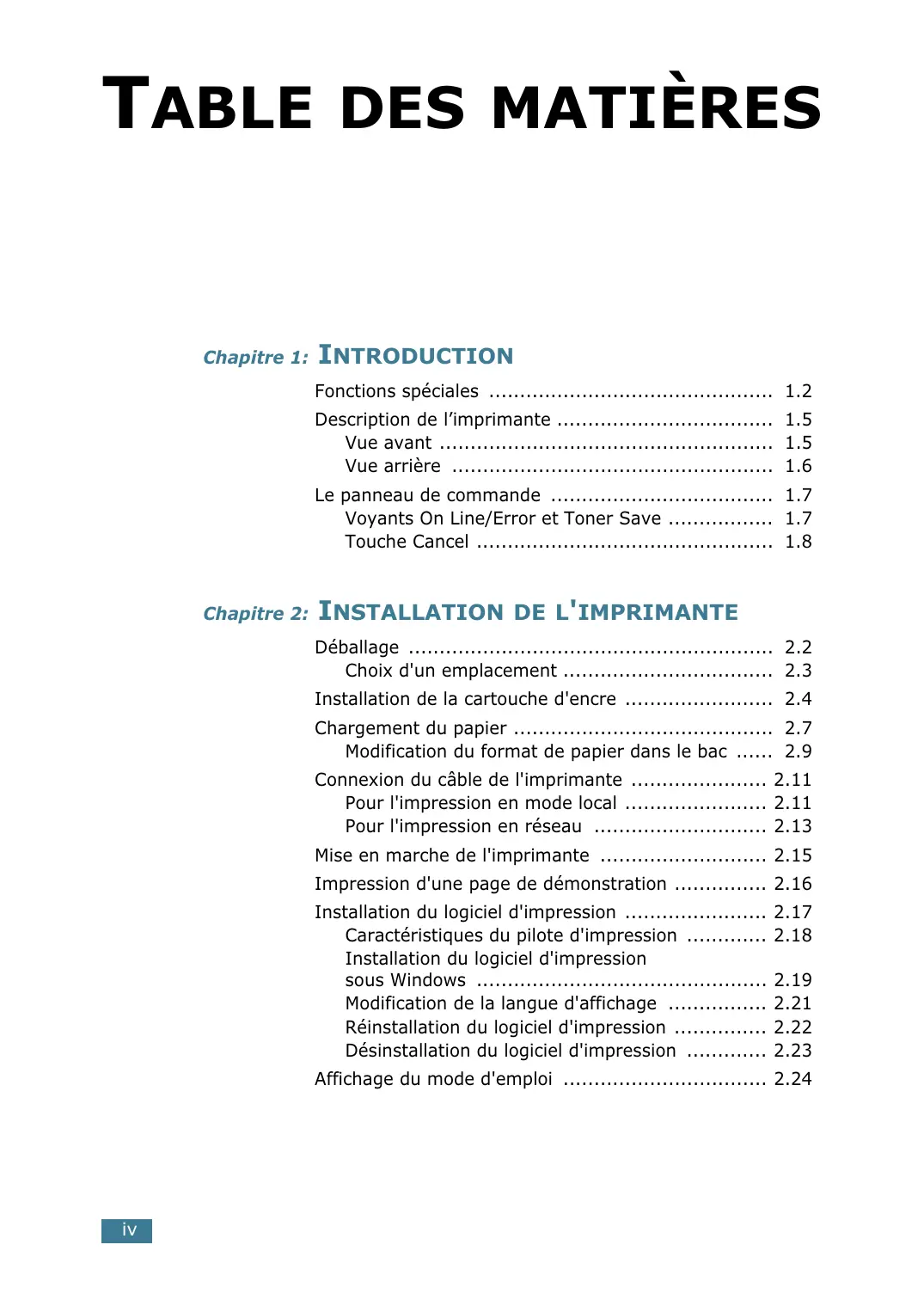

2.18 Choix du type de sortie 3.5 Utilisation du plateau de sortie supérieur (face vers le bas) 3.5 Utilisation du plateau de sortie rabattable (face vers le haut) 3.6 Chargement du papier 3.7 Utilisation du bac 1 ou du bac 2 optionnel 3.8 Utilisation du bac polyvalent 3.8 Utilisation de Chargement manuel 3.12 Impression d’enveloppes 3.14 Impression d’étiquettes 3.17 Impression de transparents 3.19 Impression de cartes ou de supports de format personnalisés 3.21 Impression sur papier préimprimé 3.23
Réinstallation du moniteur d'état Désinstallation du moniteur d'état Ouverture du Guide de dépannage Modification de la configuration du programme Moniteur d'état
4.26 Nettoyage de l’imprimante 5.5 Nettoyage de l'extérieur 5.5 Nettoyage de l'intérieur 5.5 Impression de pages de configuration 5.8 Consommables et pièces de rechange 5.9
Au niveau des plateaux de sortie 6.12 Conseils pour éviter les bourrages lors de l'impression sur supports de format A5 6.13 Conseils pour éviter les bourrages 6.14 Problèmes de qualité d’impression 6.15 Messages d’erreur de dépannage 6.20 Problèmes liés à Windows 6.21 Résolutions des problèmes PS 6.22 Problèmes liés au système Linux 6.23
Désinstallation des pilotes PostScript
A.2 Désinstallation du pilote d’impression
B.2 Désinstallation du Panneau de contrôle distant ... C.3 Sélection des réglages d’impression C.4 Démarrage du Panneau de contrôle distant C.4 Utilisation du Panneau de contrôle distant C.5
Environnement d’impression et stockage du papier E.7 Enveloppes E.8 Etiquettes E.10 Transparents E.10 1 Lisez et assimilez l'ensemble des instructions. 2 Faites preuve de bon sens à chaque fois que vous utilisez des appareils électriques.
électrique. Ne répandez jamais de liquide quel qu'il soit sur ou dans l'appareil.
Confiez-la à un technicien de maintenance qualifié lorsque des réparations s'avèrent nécessaires. Le fait d'ouvrir ou d'enlever les capots présente de nombreux risques, notamment électriques. Un remontage défectueux peut entraîner une décharge électrique lors d'une utilisation ultérieure.
• En cas d'endommagement ou d'usure du câble d'alimentation, de la prise ou du câble de connexion. • Si du liquide a été répandu dans l'appareil. • Si l'appareil a été exposée à la pluie ou à l'eau. • Si l'appareil ne fonctionne pas correctement malgré l'observation stricte des instructions d'utilisation. • Si l'appareil a subi un choc à la suite d'une chute ou si le boîtier semble endommagé. • Si les performances de l'appareil changent radicalement et de façon soudaine.
Les produits laser de classe I ne sont pas considérés comme dangereux. Le système laser et l'imprimante sont conçus de manière à interdire toute exposition aux rayonnements laser au-dessus d'un niveau de classe I pendant l'utilisation normale, les opérations d'entretien utilisateur ou les interventions de maintenance dans des conditions conformes aux spécifications. AVERTISSEMENT N'utilisez jamais l'imprimante après avoir retiré le capot protecteur du module laser/ scanner. Le faisceau lumineux, bien qu'invisible, pourrait endommager vos yeux. Lorsque vous utilisez ce produit, veillez à respecter les mesures de sécurité de base afin de réduire le risque d'incendie, de décharge électrique et de blessures.
En fonctionnement normal, cet appareil produit de l'ozone. Cette production ne présente aucun risque pour l'utilisateur. Toutefois, il est préférable d'utiliser l'imprimante dans un local correctement aéré. Pour obtenir plus d'informations sur l'ozone et l'environnement, contactez votre distributeur Samsung.
Cette imprimante est dotée d'un dispositif perfectionné d'économie d'énergie réduisant la consommation électrique pendant les périodes d'inactivité de l'appareil. Lorsque l’imprimante ne reçoit pas de données pendant un certain temps, la consommation électrique est réduite automatiquement.
Veuillez recycler ou éliminer l'emballage de ce produit dans le respect de l'environnement.
Réglementation FCC Cet appareil a été testé et s'est avéré conforme aux limites imposées à un périphérique numérique de classe B, définies à l'alinéa 15 des réglementations FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences dans une installation domestique. Cet appareil génère, utilise et peut émettre de hautes fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des perturbations dans les communications radio. Cependant, nous ne pouvons garantir l'absence d'interférence dans une installation particulière. Si cet appareil provoque des interférences au niveau de la réception radio ou télévision lors de sa mise sous tension et hors tension, essayez de corriger le problème en utilisant une des mesures suivantes : 1. Réorientez ou repositionnez l'antenne de réception. 2. Éloignez l'imprimante et le récepteur. 3. Branchez l'appareil sur une prise ou un circuit différent(e) de celui/celle du récepteur. 4. Consultez votre distributeur ou un technicien radio/télévision qualifié pour obtenir de l'aide. MISE EN GARDE : Tout changement ou modification effectué sans l'accord explicite du fabricant pourrait annuler la capacité de l'utilisateur à utiliser cet équipement.
Etats-Unis d'Amérique que si un numéro d'identification FCC figure sur l'étiquette de spécifications techniques. Lors de l'utilisation rapprochée d'un équipement sans fil, la Commission Fédérale des Télécommunications recommande un écart minimal de 20 cm entre l'équipement et l'utilisateur (calculé par rapport au tronc). Cette distance de 20 cm doit être respectée lorsque l'équipement sans fil est sous tension. La puissance d'émission du ou des équipements sans fil susceptible(s) de figurer dans l'imprimante est largement inférieure aux limites d'exposition aux radiofréquences définies par la Commission Fédérale des Télécommunications. L'émetteur ne doit pas être installé à proximité ou utilisé en présence d'une autre antenne ou d'un autre émetteur. L'utilisation de cet équipement est sujette aux deux conditions suivantes : (1) il ne doit pas occasionner d'interférences nuisibles, et (2) il doit accepter toutes les interférences reçues, même si celles-ci sont de nature à entraîner son dysfonctionnement. L'utilisateur ne peut en aucun cas intervenir sur les équipements sans fil. Il ne doit en aucun cas y apporter de modifications. Toute modification de ces équipements annulerait leur droit d'utilisation. Contactez le fabricant si l'appareil a besoin d'être réparé.
“Lors de l'installation et de l'utilisation du transmetteur et de l'antenne, la limite d'exposition aux radiofréquences fixée à 1 mW/cm2 peut être dépassée à proximité de l'antenne. Par conséquent, l'utilisateur doit en permanence maintenir une distance minimale de 20 cm entre lui et l'antenne. Cet équipement ne doit pas être installé à proximité d'un autre émetteur ou d'une autre antenne émettrice”.
EEC de l'Union Européenne respectives suivantes :
états membres relatives aux équipements basse tension. 1er janvier 1996 : Directive 89/336/CEE (92/31/CEE) du Conseil Européen Rapprochement des lois des états membres relatives à la compatibilité électromagnétique. 9 mars 1999 : Directive 1999/5/CE relative à la conformité des équipements radios et des terminaux de télécommunications. Vous pouvez vous procurer le texte complet de la déclaration, décrivant en détail ces différentes directives et les normes correspondantes, auprès de votre distributeur Samsung. Certification CE Certification de conformité à la Directive 1999/5/EC relative aux équipements radio et terminaux de télécommunications (FAX) L'équipement a été certifié pour la connexion en Europe d'un terminal simple au réseau téléphonique commuté (RTPC) en conformité avec la Directive 1999/5/EC. Appareil prévu pour fonctionner sur le réseau téléphonique public commuté français et sur les réseaux commutés privés compatibles des pays européens. En cas de problème, il convient de contacter en premier lieu votre fournisseur d'équipement. Le produit a été testé conforme aux normes TBR21 et/ou TBR 38. Pour faciliter l'utilisation et la mise en œuvre de tout équipement terminal compatible avec ces normes, l'Institut européen pour les normes de télécommunications (ETSI) a édité un document consultatif (EG 201 121) contenant des remarques et des obligations supplémentaires destinées à assurer la compatibilité totale des terminaux TBR21 avec les réseaux. Ce produit a été conçu en fonction et dans le respect total de toutes les informations applicables contenues dans ce document. Approbation européenne relative aux équipements radioélectriques (pour les produits comportant des équipements radio homologués par l'UE) Cette imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4 GHz et destinés à un usage personnel ou professionnel. Cette section s'applique uniquement si ce type d'équipements est installé dans votre imprimante. Reportez-vous à l'étiquette des spécifications techniques pour vérifier la présence de tels équipements.
La puissance d'émission du ou des équipements sans fil susceptibles de figurer dans l'imprimante est largement inférieure aux limites d'exposition aux radiofréquences définies par la Commission Européenne dans la directive R&TTE. Pays européens ayant émis une approbation :
France (avec limitations de fréquences), Grèce, Irlande, Italie, Conseils relatifs à l'utilisation d'équipements sans fil Votre imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4 GHz et destinés aux réseaux locaux radioélectriques. La section ci-dessous donne un aperçu général des éléments à prendre en considération lors de l'utilisation d'équipements sans fil. Les restrictions, avertissements et consignes supplémentaires concernant des pays spécifiques sont répertoriés dans les sections relatives à chaque pays (ou groupe de pays). Les équipements sans fil présents dans l'imprimante ne peuvent être utilisés que dans les pays identifiés par les marques d'homologation figurant sur l'étiquette de spécifications. Si le pays dans lequel vous utilisez ces équipements ne figure pas dans la liste, contactez l'organisme chargé des homologations pour les équipements radioélectriques qui vous fournira les caractéristiques à respecter. Les équipements sans fil font l'objet d'une réglementation stricte et leur utilisation peut être interdite. La puissance d'émission du ou des équipements sans fil susceptibles de figurer dans l'imprimante est largement inférieure aux limites d'exposition aux radiofréquences définies à ce jour. Les équipements sans fil (susceptibles de figurer dans votre imprimante) émettant beaucoup moins d'énergie que ce que les normes et les recommandations en matière de sécurité n'exigent. Le fabricant estime que ces équipements ne présentent aucun danger pour l'utilisateur. Quels que soient les niveaux de puissance, certaines précautions doivent néanmoins être prises afin de réduire le contact entre l'utilisateur et les équipements pendant une utilisation normale. Il est conseillé de conserver un écart minimal de 20 cm entre l'équipement sans fil et l'utilisateur (mesuré par rapport au tronc). Cette distance de 20 cm doit être respectée lorsque l'équipement sans fil est sous tension et émet.
équipements sans fil pendant les vols.Les équipements concernés incluent notamment ceux disposant des technologies 802.11B (ou Ethernet sans fil) et Bluetooth. Dans les environnements où les interférences avec d'autres équipements ou services peuvent être dangereuses, ou sont perçues comme telles, l'utilisation d'un équipement sans fil peut être limitée, voire interdite. Parmi ces environnements, on compte notamment les aéroports, les hôpitaux et les lieux dont l'atmosphère est chargée d'oxygène ou de gaz inflammable. En cas de doute, contactez l'autorité responsable du lieu concerné avant d'utiliser l'équipement ou de le mettre sous tension. Les restrictions relatives à l'utilisation d'équipements sans fil sont propres à chaque pays. Avant tout déplacement à l'étranger avec votre imprimante, contactez l'organisme chargé des homologations sur les équipements radioélectriques du pays concerné qui vous indiquera toutes les restrictions en vigueur. Si votre imprimante dispose d'un équipement sans fil intégré, ne l'utilisez pas avant d'avoir mis tous les capots et blindages en place et installé tous les composants de l'imprimante.
équipements annulerait leur droit d'utilisation. Contactez le fabricant si l'appareil a besoin d'être réparé.
• Description de l’imprimante • Le panneau de commande
Votre nouvelle imprimante comporte plusieurs fonctions spéciales destinées à augmenter la qualité d'impression et à renforcer votre productivité. Elle permet :
• Vous pouvez imprimer jusqu’à 1 200 points par pouce (sortie réelle). Reportez-vous à la page 4.22. • Vous pouvez imprimer jusqu’à 22 pages par minutes (format Lettre) ou 20 pages par minutes (format A4).
• Un bac polyvalent d’une capacité de 50 feuilles vous permet d’imprimer sur différents types de supports, tels que les papiers à en-tête, les enveloppes, les étiquettes, les transparents, les formats personnalisés, les cartes postales et les papiers épais. • Le bac d’alimentation standard (bac 1) et le bac optionnel (bac 2) d’une capacité de 250 feuilles chacun acceptent tous les formats de papier standard. • Deux plateaux de sortie ; sélectionnez soit le plateau de sortie supérieur (face imprimée vers le bas), soit le plateau de sortie arrière rabattable (face imprimée vers le haut) de façon à faciliter l’accès aux impressions. • Le papier emprunte un circuit d’entraînement en ligne droite lorsque l’impression s’effectue du bac polyvalent au plateau de sortie arrière rabattable.
Reportez-vous à la page 4.14.
• Cette imprimante dispose d’un mode d’économie d’encre. Reportez-vous à la page 4.9. • Elle permet d’imprimer plusieurs pages sur une même feuille afin d’économiser le papier (pages multiples). Reportezvous à la page 4.11. • Les formulaires pré-imprimés et les en-têtes peuvent être imprimés sur du papier standard. Reportez-vous à la section « Utilisation de surimpressions » à la page 4.18. • L’imprimante permet des économies d’énergie en réduisant automatiquement la consommation lorsqu’elle ne fonctionne pas.
• Vous pouvez imprimer sous Windows 95/98/Me/NT 4.0/ Cette carte peut être installée sur le modèle ML-2250. Les modèles ML-2251N et ML-2252W sont équipés d'une carte d'interface réseau intégrée de type 10/100 Base TX. Le modèle ML-2252W dispose également d’une interface réseau sans fil. * Émulation PostScript 3 (c) Copyright 1998-2003 Zoran Corporation. Tous droits réservés. Zoran, le logo Zoran, IPS/PS3 et OneImage sont des marques déposées de Zoran Corporation. Trappe d’accès à la carte électronique Cartouche d'encre
(capacité de 250 feuilles) Bac 2 (en option) (capacité de 250 feuilles)
En mode d'alimentation manuelle, s'il n'y a plus de papier dans le bac polyvalent, le voyant On Line/Error clignote au rouge. Insérez du papier dans le bac polyvalent pour que le voyant arrête de clignoter. Lorsque l'imprimante reçoit des données, le voyant On Line/Error vert clignote de façon lente. Lorsque l'imprimante imprime les données reçues, le On Line/Error voyant vert clignote de façon rapide. Si vous appuyez sur la touche Cancel pendant 0,5 seconde en mode Prêt, le voyant DEL s’allume et le mode Économie d’encre est activé. Si vous appuyez de nouveau sur cette touche, le voyant s'éteint et le mode Economie d'encre est désactivé.
Paramétrage par défaut de la carte réseau (Lorsque vous utilisez la carte réseau)
En mode prêt, appuyez pendant environ 10 secondes sur cette touche jusqu'à ce que tous les voyants s'allument, puis relâchez-la. Après avoir nettoyé l'imprimante, une « feuille de nettoyage » (reportez-vous à la page 5.7) est imprimée.
« Mode économie d’encre » à la page 4.9.
• Chargement du papier • Connexion du câble de l'imprimante • Mise en marche de l'imprimante • Impression d'une page de démonstration • Installation du logiciel d'impression • Affichage du mode d'emploi
1 Retirez l'imprimante et ses accessoires du carton d'emballage. Vérifiez qu'il ne manque aucun des éléments suivants :
Cet emplacement doit être bien aéré et à l'abri de toute exposition directe à la lumière du soleil ou de toute source de chaleur, de froid et d'humidité. Reportez-vous à l'image ci-dessous pour les espaces de dégagement. N'installez pas l'imprimante près du bord du plan de travail.
•Derrière : 100 mm (pour permettre l'ouverture du plateau de sortie arrière rabattable) •À droite : 100 mm (pour permettre la ventilation de l'appareil) •À gauche : 100 mm
4 Repérez les rainures de guidage de la cartouche situées de chaque côté de la paroi intérieure de l'imprimante.
3 Chargez le papier, face à imprimer vers le bas.
REMARQUE : Pour changer le format de papier du bac, reportezvous à la section « Modification du format de papier dans le bac » à la page 2.9.
Pour charger du papier grand format, vous devez ajuster les guidepapier afin d'augmenter la longueur du bac.
• Si vous n'ajustez pas le guide, vous risquez de provoquer des bourrages papier.
Pour l'impression en mode local Pour imprimer depuis votre ordinateur en mode local, vous devez relier l'imprimante à ce dernier à l'aide d'un câble parallèle ou USB (Universal Serial Bus).
REMARQUE : Un câble parallèle certifié est nécessaire pour connecter l'imprimante au port parallèle de l'ordinateur. Ce câble doit être compatible IEEE1284. Rabattez les clips métalliques pour les enclencher dans les encoches du connecteur.
Pour plus d'informations, reportez-vous à la documentation de l'ordinateur.
Pour plus d'informations, reportez-vous à la documentation de l'ordinateur. REMARQUE : Pour utiliser un câble USB, votre ordinateur doit fonctionner sous Windows 98/Me/2000/XP.
Vous pouvez relier votre imprimante ML-2251N ou ML-2252W à un réseau à l'aide d'un câble Ethernet (câble UTP équipé d'un connecteur RJ.45). L'imprimante ML-2252W dispose également d'une antenne réseau permettant d'utiliser une interface LAN sans fil. Pour le modèle ML-2250, vous devez installer une carte d'interface réseau optionnelle. Pour le modèle ML-2251N, vous pouvez remplacer la carte d'interface réseau par une carte prenant en charge l'interface LAN sans fil. Pour plus d'informations sur l'installation de la carte, reportez-vous à la page D.7.
Pour plus d'informations, reportez-vous à la documentation de l'ordinateur.
2 Branchez l'autre extrémité sur une prise secteur reliée à la terre, puis allumez l'imprimante en appuyant sur le bouton de mise en marche.
• La zone de fusion située dans la partie interne arrière de l'imprimante est très chaude lorsque celle-ci est sous tension. Veillez à ne pas vous brûler si vous devez accéder à cette zone. • Ne démontez jamais l'imprimante lorsqu'elle est sous tension. Vous risqueriez de recevoir une décharge électrique.
2 Une page de démonstration indiquant toutes les fonctions et les capacités de l'imprimante s'imprime.
Le CD-ROM fourni contient le logiciel d'impression pour Windows, le logiciel d'impression pour Linux, le panneau de commande à distance pour DOS, le mode d'emploi en ligne et Acrobat Reader pour le visualiser.
Vous pouvez installer le logiciel d'impression suivant à l'aide du CDROM.
Windows. Il permet d'exploiter toutes les fonctions de votre imprimante. Reportez-vous à la page 2.19. • Le fichier de description d'imprimante PostScript (PPD) pour Windows permettant d'installer le pilote PostScript. Pour des informations concernant l'installation du pilote PostScript, reportez-vous à l'annexe A du mode d'emploi. • Moniteur d'état apparaît en cas d'erreur d'impression. Reportez-vous à la page 4.26. • Panneau de commande à distance pour les applications DOS. Pour plus d'informations concernant l'utilisation du programme, reportez-vous à l'annexe C du mode d'emploi.
Pour des informations concernant l'installation du pilote Linux, reportez-vous à l'annexe B du mode d'emploi. Pour afficher le mode d'emploi, reportez-vous à la page B.2.
• Format de papier, orientation et type de support • Nombre de copies Le tableau suivant énumère les différentes fonctions prises en charge par vos pilotes d'impression. Pilote d’imprimante propriétaire Samsung Fonctions
Si ce n'est pas le cas : Sélectionnez Exécuter dans le menu Démarrer et tapez X:\Setup.exe dans la zone de texte Ouvrir (où X désigne la lettre de votre lecteur de CD-ROM), puis cliquez sur OK. REMARQUE : si l'appareil n'est pas connecté à l'ordinateur, la fenêtre suivante s'affiche à l'écran.
• Si vous souhaitez ignorer l'état de la connexion, cliquez sur Suivant, puis sur Non dans l'écran suivant. La procédure d'installation commence. Une fois l'opération terminée, aucune page de test n'est imprimée.
Acrobat n'est pas installé sur votre ordinateur, cliquez sur cette option et l'installation se fera de façon automatique.
Si vous souhaitez imprimer une page de test, cochez la case correspondante et cliquez sur Suivant.
Sinon, cliquez sur Non pour relancer l'impression.
Samsung, cochez la case correspondante et cliquez sur Terminer. Vous accédez alors au site Web de Samsung.
Une fois le logiciel installé, vous pouvez modifier la langue d'affichage.
2 Sélectionnez Samsung ML-2250 Series, puis Sélection de langue.
Sélection de la langue, puis cliquez sur OK.
Il est nécessaire de procéder à une réparation en cas de dysfonctionnement de l'installation.
2 Sélectionnez Samsung ML-2250 Series, puis Maintenance. • Si vous souhaitez ignorer l'état de la connexion, cliquez sur Suivant, puis sur Non dans l'écran suivant. La procédure d'installation commence. Une fois l'opération terminée, aucune page de test n'est imprimée.
à l'écran. Procédez comme suit : a. Si vous souhaitez imprimer une page de test, cochez la case correspondante et cliquez sur Suivant. b. Si la page de test s'imprime correctement, cliquez sur Oui. Sinon, cliquez sur Non pour relancer l'impression.
1 Dans le menu Démarrer, sélectionnez Programmes. 2 Sélectionnez Samsung ML-2250 Series, puis Maintenance.
Pour désinstaller le Moniteur d'état, cochez la case Moniteur d'état. Pour désinstaller le panneau de commande à distance, cochez la case Panneau de contrôle distant.
Le pilote sélectionné et tous les composants associés sont supprimés de votre ordinateur.
Le programme Adobe Acrobat s'exécute de façon automatique et le mode d'emploi s'ouvre. REMARQUE : Si Adobe Acrobat n'est pas installé sur votre ordinateur, le fait de sélectionner l'option Afficher le guide d'utilisateur en lance l'installation de façon automatique. Une fois l'installation terminée, répétez les étapes 1 et 2.
• Choix du type de sortie • Chargement du papier • Impression d’enveloppes • Impression d’étiquettes • Impression de transparents • Impression de cartes ou de supports de format personnalisés • Impression sur papier préimprimé
Vous pouvez imprimer sur différents supports, par exemple du papier normal, des enveloppes, des étiquettes, des transparents, etc. Reportez-vous à la section « Spécifications du papier » à la page E.3. Pour obtenir une qualité d’impression optimale, utilisez uniquement du papier à imprimer de haute qualité. Lorsque vous choisissez un support d’impression, tenez compte des points suivants : • Résultat recherché : choisissez un papier approprié à votre travail. • Format : vous pouvez utiliser tous les formats de papier adaptés aux guides du bac d’alimentation. • Poids : votre imprimante accepte les grammages suivants : - Papier à lettre 60 à 90 g/m2 pour le bac 1 ou 2 (optionnel) - Papier à lettre 60 à 163 g/m2 pour le bac polyvalent • Luminosité : sur certains papiers plus blancs que d’autres, les couleurs paraissent plus éclatantes. • Satinage : le satinage du papier améliore la netteté de l’impression.
• Utilisez uniquement des feuilles de papier découpées. Vous ne pouvez pas utiliser de liasses continues de papier. • Utilisez uniquement du papier à imprimer de haute qualité pour une qualité d’impression optimale. • N’utilisez pas de papier déjà imprimé ou passé dans un photocopieur. • N’utilisez pas de papier présentant des irrégularités, comme des onglets ou des agrafes. • Ne chargez pas les bacs d’alimentation pendant l’impression et évitez de trop les remplir. Cela pourrait provoquer un bourrage. • Évitez d'utiliser du papier gaufré, perforé ou dont la texture est trop lisse ou trop rugueuse. • Le papier de couleur doit être d’une qualité équivalente à celle du papier blanc pour photocopie. Les pigments doivent supporter sans se détériorer la température de fusion de 205 ˚C pendant un dixième de seconde. N’utilisez pas de papier ayant été enduit de colorant après sa production. • L’encre utilisée sur les formulaires préimprimés doit être ininflammable et thermostable. Elle ne doit ni fondre, ni s’évaporer, ni émettre de substances toxiques lorsqu’elle est soumise à la température de fusion de 205 ˚C pendant un dixième de seconde. • Conservez le papier dans son emballage jusqu'au moment de son utilisation. Posez les cartons d'emballage sur des palettes ou des étagères, mais pas sur le sol. • Ne posez pas d'objets lourds sur le papier, qu'il soit encore dans son emballage ou non. • Conservez le papier à l’abri de l’humidité, de la lumière directe du soleil ou d’autres conditions dans lesquelles il risque de se plisser ou d’onduler. REMARQUE : N'utilisez pas de papier autocopiant ni de papier calque. Ils sont instables à la température de fusion et peuvent entraîner l'apparition de fumées ou des dommages à l'imprimante.
SUPPORTS D’IMPRESSION
L’utilisation du plateau de sortie rabattable est particulièrement recommandée pour les travaux suivants : • enveloppes • étiquettes • transparents MISE EN GARDE : La zone de fusion située dans la partie interne arrière de l'imprimante est très chaude lorsque celle-ci est sous tension. Veillez à ne pas vous brûler si vous devez accéder à cette zone.
Le chargement correct du papier évite les bourrages et autres problèmes d’impression. Ne retirez pas les bacs d’alimentation pendant l’impression. Un bourrage risquerait de se produire. Pour connaître les formats de papier acceptés et la capacité de chaque bac d’alimentation, reportez-vous à la section « Formats des supports et capacité des bacs » à la page 3.3. L’indicateur de niveau de papier situé en façade des bacs vous permet de connaître la quantité de papier restante. Lorsque le bac est vide, l'indicateur est à son plus bas niveau.
50 feuilles de papier ordinaire, 5 enveloppes, 5 transparents, 5 cartes ou 5 planches d’étiquettes à la fois.
• Ne posez pas d’objets sur le bac polyvalent. Évitez d’appuyer trop fortement dessus. Il pourrait se détacher de l’imprimante.
Si vous imprimez sur du papier préimprimé, la face déjà imprimée doit être orientée vers le bas et reposer bien à plat sur la pile. Si vous rencontrez des problèmes d'alimentation papier, retournez la pile.
7 Une fois l’impression terminée, remettez la rallonge en place et fermez le bac polyvalent.
Chargez le papier de la même façon que les autres supports mais en n’insérant qu’une seule feuille à la fois. Pour imprimer, vous devez lancer l’impression de la première page, puis appuyer sur la touche Cancel du panneau de commande pour imprimer chaque nouvelle page.
5 Appuyez sur la touche Cancel pour déclencher le passage de la feuille.
7 Si vous imprimez plusieurs pages, insérez la feuille suivante une fois que la première page est sortie, puis appuyez sur la touche Cancel. Répétez cette étape pour chaque page à imprimer.
1 Ouvrez le bac polyvalent et déployez complètement la rallonge.
La zone réservée au timbre se trouve à gauche de l’enveloppe et passe en premier dans le bac.
• Vérifiez que la substance adhésive ne dépasse pas des étiquettes. Les zones exposées risqueraient de provoquer le détachement des étiquettes durant l'impression, entraînant des bourrages. De plus, la substance adhésive pourrait endommager l’imprimante. • Evitez d'utiliser plusieurs fois la même planche d'étiquettes. Le revêtement adhésif est prévu pour un seul passage dans l’imprimante. • N'utilisez pas d'étiquettes détachées de la planche, ou encore froissées, gondolées ou abîmées.
5 Une fois l’impression terminée, refermez le bac polyvalent et le plateau de sortie rabattable. REMARQUE : Pour éviter que les étiquettes ne se collent les unes aux autres, ne laissez pas les planches imprimées s’empiler à la sortie.
• Assurez-vous que les transparents ne sont pas froissés ou ondulés et qu’ils ne sont pas déchirés sur les bords. • Tenez les transparents par les bords et évitez de toucher le côté à imprimer. Vous risqueriez de laisser les empreintes sur le transparent, d’où des problèmes de qualité d’impression. • Veillez à ne pas griffer ou laisser d’empreintes sur la face à imprimer.
5 Une fois l’impression terminée, refermez le bac polyvalent et le plateau de sortie rabattable. REMARQUES : • Si vous utilisez le plateau de sortie rabattable pour imprimer des transparents fins, ceux-ci risquent de ressortir ondulés. Dans ce cas, utilisez le plateau de sortie supérieur. Si le problème persiste, vérifiez que les transparents sont conformes aux spécifications de l’imprimante. • Pour éviter que les transparents n’adhèrent entre eux, ne laissez pas les feuilles imprimées s’empiler à la sortie. • Une fois les transparents retirés de l’imprimante, placez-les sur une surface plane.
Votre imprimante permet l’impression de cartes (fiches) de 88 x 148 mm et de supports aux formats personnalisés. Le format minimal accepté est de 76 x 127 mm et le format maximal de 216 x 356 mm. Consignes • Insérez toujours le bord le plus court en premier dans le bac polyvalent. Si vous imprimez en mode paysage, choisissez cette option dans votre application. L’insertion des fiches avec le bord le plus long en premier risque de provoquer des bourrages. • N’insérez pas plus de 5 cartes dans le bac polyvalent à la fois. • N’utilisez pas de supports d’une largeur inférieure à 76 mm et d’une longueur inférieure à 127 mm. • Dans votre application, définissez des marges d’au moins 6,4 mm à partir des bords du support.
2 Insérez le support face à imprimer vers le haut, le bord le plus court orienté vers l’imprimante.
Utilisez un papier d’un grammage supérieur à 105 g/m2.
être thermostables ; elles ne doivent ni fondre, ni s’évaporer, ni émettre de substances toxiques lorsqu’elles sont soumises à la température de fusion de 205 ˚C pendant un dixième de seconde. • Ces encres ne doivent pas être inflammables ni endommager les rouleaux de l’imprimante. • Les formulaires et papiers à en-tête doivent être conservés dans un emballage étanche pour éviter toute altération pendant la période de stockage. • Avant d’insérer des formulaires ou du papier à en-tête dans l’imprimante, vérifiez que l’encre est bien sèche. Durant le processus de fusion, une encre encore humide risquerait de s’effacer du support.
• Impression de plusieurs pages sur une feuille (pages multiples) • Impression d'un document réduit ou agrandi • Impression d’un document sur un format de papier spécifique • Impression de posters • Impression de filigranes • Utilisation de surimpressions • Configuration des propriétés graphiques • Utilisation des options de sortie • Utilisation du moniteur d'état • Configuration d’une imprimante partagée en local
La procédure ci-dessous décrit les étapes à suivre pour effectuer des impressions depuis diverses applications Windows. Les étapes peuvent légèrement varier d’une application à l’autre. Pour connaître la procédure exacte, reportez-vous à la documentation de votre application. REMARQUE : Pour plus d’informations sur l’impression sous Linux, reportez-vous à l’Annexe B, « Utilisation de l’imprimante sous Linux ».
2 Choisissez Imprimer dans le menu Fichier. La boîte de dialogue Imprimer de votre application s’affiche (elle peut légèrement différer de l’illustration ci-après). Cette boîte de dialogue permet de sélectionner les options d'impression de base, parmi lesquelles le nombre de copies et les pages à imprimer.
L'option Orientation permet de choisir le sens de l'impression. • Portrait imprime les données dans le sens vertical de la page, dans le style d'une lettre. • Paysage imprime les données dans le sens horizontal de la page, dans le style d'une feuille de calcul. • Pour retourner complètement la page, sélectionnez l'option 180 dans la liste déroulante Rotation de.
Commencez donc par modifier les paramètres d’impression dans l’application, puis les paramètres restants dans le pilote d’impression. • Les paramètres modifiés ne restent en vigueur que le temps d’utilisation du programme en cours. Pour que vos modifications soient permanentes, appliquez-les depuis le dossier Imprimantes. Procédez comme suit : 1. Sous Windows, cliquez sur le menu Démarrer. 2. Sous Windows 95/98/Me/NT 4.0/2000, sélectionnez Paramètres, puis Imprimantes. Appuyez sur la touche Cancel du panneau de commande.
L’imprimante termine d’imprimer la page en cours puis supprime le reste du travail. Le fait d’appuyer sur ce bouton annule uniquement l’impression en cours sur l’imprimante. Si plusieurs travaux d’impression sont dans la mémoire de l’imprimante, appuyez sur cette touche pour chacun d’eux. Pour arrêter une impression à partir du dossier Imprimantes :
Paramètres. Pour utiliser un ensemble de réglages enregistré, sélectionnez le nom correspondant dans la liste déroulante Favoris. Pour supprimer un ensemble de réglages enregistré, sélectionnez le nom correspondant dans la liste, puis cliquez sur Supprimer. Vous pouvez également restaurer les réglages par défaut de l’imprimante en sélectionnant <Automatique> dans la liste.
Votre imprimante propose un écran d’aide pouvant être activé à partir du bouton Aide de la boîte de dialogue des propriétés. Les différents écrans d'aide donnent des indications détaillées sur les fonctions du pilote d'imprimante. Vous pouvez également cliquer sur dans l'angle supérieur droit de la boîte de dialogue des propriétés, puis sur le paramètre qui vous intéresse.
Les options de la boîte de dialogue Propriétés permettent de définir les paramètres de base relatifs à la gestion du papier. Pour plus d'informations sur l'accès aux propriétés de l'imprimante, reportez-vous à la page 4.2. Cliquez sur l’onglet Papier pour accéder à différentes options relatives au papier.
2 Lorsque la boîte Format de page personnalisé s’affiche, définissez le format de papier, puis cliquez sur OK. Le format spécifié apparaîtra alors dans la liste Format afin que vous puissiez le sélectionner.
Indiquez le format de papier.
Sélection automatique, l'imprimante sélectionne automatiquement le support dans l'ordre suivant : Bac polyvalent, Bac 1, Bac 2 optionnel.
« Supports d’impression ». Si vous utilisez du papier en fibre de coton, sélectionnez l'option Epais pour obtenir un résultat optimal. Pour utiliser du papier recyclé, qui pèse de 75 g/m2 à 90 g/m2, ou un autre papier coloré, sélectionnez Papier couleur.
Appuyez sur la touche Cancel du tableau de commandes pendant 0,5 seconde. L'imprimante doit être en mode prêt (le voyant On Line/Error vert est allumé).
• Si le voyant Toner Save est éteint, le mode économie d’encre est désactivé et l’impression s’effectue en mode normal. TÂCHES D’IMPRESSION
• Config. imprimante : Si vous sélectionnez cette option, l'activation du mode d'économie d'encre dépend du réglage effectué sur le panneau de commande. • Activé : sélectionnez cette option pour permettre à l'imprimante d'utiliser moins d'encre par page. • Désactivé : sélectionnez cette option si vous ne souhaitez pas économiser l’encre.
REMARQUE : Les réglages effectués à partir de l’application priment sur ceux effectués à partir du panneau de commande.
1 Pour modifier les paramètres d'impression à partir de votre application, ouvrez la boîte de dialogue des propriétés de l'imprimante. Reportez-vous à la page 4.2.
Plusieurs pages par feuille dans la liste déroulante Type.
(1, 2, 4, 9 ou 16) dans la liste déroulante Pages par feuille.
2 Dans l'onglet Papier, sélectionnez Impression à l'échelle dans la liste déroulante Type.
Vous pouvez également utiliser les boutons ou .
2 Dans l'onglet Papier, sélectionnez Ajuster à la page dans la liste déroulante Type.
Poster dans la liste déroulante Type.
Trois types de disposition sont disponibles, à savoir 2x2, 3x3 ou 4x4. Si vous sélectionnez 2x2, le document sera automatiquement agrandi pour occuper quatre feuilles. Impression de filigranes L'option Filigrane vous permet d'imprimer du texte sur un document existant. Par exemple, vous pouvez imprimer le texte « BROUILLON » ou « CONFIDENTIEL » en diagonale sur la première page ou sur toutes les pages d'un document. Votre imprimante est fournie avec de nombreux filigranes prédéfinis que vous pouvez modifier et auxquels il est possible d’ajouter vos propres créations.
1 Pour modifier les paramètres d'impression à partir de votre application, ouvrez la boîte de dialogue des propriétés de l'imprimante. Reportez-vous à la page 4.2.
TÂCHES D’IMPRESSION 4.15
Modifier filigranes s'affiche.
Le texte s’affiche dans la fenêtre de prévisualisation. Cette fenêtre donne un aperçu du filigrane avant l'impression. Si la case Première page seulement est cochée, le filigrane sera imprimé uniquement sur la première page.
Vous pouvez choisir la police de caractères, son style, son format et son échelle de gris dans la section Attributs de police, et l’inclinaison à appliquer dans la section Position.
6 Une fois les options de filigrane définies, cliquez sur OK et lancez l’impression.
<Pas de filigrane> dans la liste déroulante Filigrane.
Modifier filigranes s'affiche.
3 Sélectionnez le filigrane à supprimer dans la liste Filigranes actuels, puis cliquez sur Supprimer.
REMARQUE : la taille du document de surimpression doit être identique à celle des documents imprimés avec la surimpression. Vous ne pouvez pas créer de surimpression comportant un filigrane.
Une fois la surimpression créée, vous pouvez l'imprimer en l'appliquant à votre document. Pour ce faire, procédez comme suit :
2 Pour modifier les paramètres d'impression à partir de votre application, ouvrez la boîte de dialogue des propriétés de l'imprimante. Reportez-vous à la page 4.2.
4 Sélectionnez la surimpression désirée dans la Surimpression.
Après avoir sélectionné le fichier, cliquez sur Ouvrir. Le fichier figure désormais dans la Liste des surimpressions. Sélectionnez la surimpression souhaitée dans la zone Liste des surimpressions.
Si cette case est cochée, un message vous demande de confirmer l’application d’une surimpression sur chaque document à imprimer. Si vous répondez Oui, la surimpression sélectionnée sera imprimée avec votre document. Si vous répondez Non, la surimpression ne sera pas imprimée. Si cette case est désactivée et qu'une surimpression est sélectionnée, celle-ci est imprimée automatiquement avec votre document.
La surimpression sélectionnée sera téléchargée avec votre tâche d’impression et imprimée sur votre document. REMARQUE : Le fichier de surimpression et le document à imprimer doivent avoir la même résolution.
Vous pouvez supprimer les surimpressions dont vous ne vous servez plus.
Liste des surimpressions.
5 Cliquez sur OK pour quitter la boîte de dialogue d'impression.
• Rendu texte : ce réglage permet d’améliorer la qualité d’impression des caractères par un lissage des bords irréguliers apparaissant au niveau des angles et des courbes de chaque caractère. • Rendu image : ce réglage permet d’améliorer la qualité d’impression d’une image. Vous pouvez configurer des paramètres avancés en cliquant sur le bouton Options avancées.
Lorsque la case Texte foncé est cochée, le texte de votre document sera plus foncé qu’en mode d’impression normal. TÂCHES D’IMPRESSION 4.23
Tout le texte en noir Lorsque la case Tout le texte en noir est cochée, le texte de votre document est imprimé en noir, quelle que soit la couleur dans laquelle il apparaît à l’écran. Désactivez cette case pour que le texte en couleur soit imprimé en niveaux de gris.
Différentes options de sortie sont disponibles pour l’impression de votre document. Pour plus d'informations sur l'accès aux propriétés de l'imprimante, reportez-vous à la page 4.2. Cliquez sur l’onglet Autres options pour accéder au paramètre Options de sortie.
TÂCHES D’IMPRESSION 4.25
Si une erreur survient lors de l'impression, la fenêtre Moniteur d'état indiquant d'où provient l'erreur apparaît. USB ou bien sur le réseau. • Vous pouvez utiliser le moniteur d'état sous Windows 98/Me/NT 4.0/2000/XP.
1 Insérez le CD-ROM dans le lecteur de CD-ROM. Le CD-ROM s'exécute automatiquement et une fenêtre de maintenance s'affiche à l'écran. Si la fenêtre de maintenance ne s'affiche pas, dans le menu Démarrer, choisissez Exécuter. Tapez X:\Setup.exe, en remplaçant le « X » par la lettre correspondant à votre lecteur, puis cliquez sur OK. REMARQUE : si l'appareil n'est pas connecté à l'ordinateur, la fenêtre suivante s'affiche à l'écran.
• Si vous souhaitez ignorer l'état de la connexion, cliquez sur Suivant, puis sur Non dans l'écran suivant.
Si vous avez déjà installé le pilote d’imprimante, cliquez sur Réparer.
4 Une fois l’installation terminée, cliquez sur Terminer. 4.26 TÂCHES D’IMPRESSION
1 Dans le menu Démarrer, sélectionnez Programmes. Désinstallation du moniteur d'état 1 Dans le menu Démarrer, sélectionnez Programmes. 2 Sélectionnez Samsung ML-2250 Series puis Maintenance.
Cliquez deux fois sur l'icône.
• Programmer une vérification d'état automatique les permet à l'ordinateur de mettre régulièrement à jour l'état de l'imprimante. Si vous choisissez une valeur proche de 1 seconde, l'ordinateur vérifie l'état de l'imprimante plus souvent. Ainsi, les erreurs d'impression sont détectées plus rapidement. REMARQUE : Lorsque le moniteur d'état apparaît pour indiquer une erreur, vous pouvez annuler l'impression en cours ou bien consulter la solution correspondante. Si vous sélectionnez Annuler l'impression, éteignez l'imprimante, puis cliquez sur OK. Cela peut prendre quelques minutes. Notez que toutes les données envoyées à l'imprimante par le réseau seront perdues.
Que l’imprimante soit installée en mode local ou en réseau, vous devez installer le logiciel d’impression ML-2250 sur chacun des ordinateurs susceptibles d'utiliser l’imprimante.
Configuration de l’ordinateur hôte
5 Sous Windows NT 4.0, cochez la case Partagée. Sous Windows 2000, cochez la case Partagé. Sous Windows XP, cochez la case Partager cette imprimante.
Sous Windows 2000/XP, renseignez le champ Partagée en tant que, puis cliquez sur OK.
Sous Windows XP, dans le menu Démarrer, sélectionnez Imprimantes et télécopieurs.
6 Dans le menu Imprimante, sélectionnez Propriétés. 7 Sélectionnez l’onglet Ports, puis cliquez sur Ajouter un port.
9 Saisissez le nom de partage dans le champ Entrez un nom de port.
11 Sous Windows NT 4.0, cliquez sur OK. Sous Windows 2000/XP, cliquez sur Appliquer puis sur OK.
• Entretien de la cartouche d’encre • Nettoyage de l’imprimante • Impression de pages de configuration • Consommables et pièces de rechange
Stockage de la cartouche Pour une utilisation optimale de la cartouche d’encre, respectez les quelques conseils suivants : • Ne retirez pas la cartouche de son emballage avant d'avoir à l'utiliser. • Ne rechargez pas la cartouche. La garantie ne couvre pas les dommages causés par l’utilisation de cartouches remplies par vos soins. • Stockez les cartouches dans le même environnement que l’imprimante. • Pour éviter d'endommager la cartouche d'encre, ne l'exposez pas à la lumière plus de quelques minutes.
La durée de vie d'une cartouche dépend de la quantité d'encre utilisée pour chaque travail d'impression. Lorsque vous imprimez du texte à 5 % de couverture, la durée d’utilisation est d’environ 5 000 pages.
Pour économiser l’encre, appuyez sur la touche Cancel du tableau de commandes de l’imprimante pendant 0,5 seconde. La touche s’allume. Vous pouvez également activer le mode Economie d'encre dans les propriétés de l'imprimante. Reportez-vous à la section « Mode économie d’encre » à la page 4.9. En sélectionnant cette option, vous augmentez la durée d’utilisation de la cartouche d’encre tout en réduisant le coût par page, au détriment toutefois de la qualité d’impression.
2 Saisissez la cartouche d'encre et retirez-la de l'imprimante.
• Évitez de placer la main trop profondément à l’intérieur de l’imprimante. La zone de fusion risque d’être brûlante. • Pour éviter d'endommager la cartouche d'encre, ne l'exposez pas à la lumière plus de quelques minutes. Si vous la laissez à l'air libre plus longtemps, recouvrez-la d'un papier et posez-la sur une surface plane et propre.
4 Remettez la cartouche en place dans l’imprimante. Assurezvous que la cartouche est bien enclenchée dans son logement.
S'il n'est pas bien fermé, des erreurs peuvent survenir lors de l'impression.
Retirez l'ancienne cartouche et installez-en une nouvelle. Reportez-vous à la section « Installation de la cartouche d'encre » à la page 2.4.
Pour maintenir une bonne qualité d'impression, suivez les procédures de nettoyage décrites ci-après chaque fois que vous remplacez la cartouche d'encre ou qu'un problème de qualité d'impression apparaît. REMARQUE : Lorsque vous nettoyez l'intérieur de l'imprimante, ne touchez pas le rouleau situé sous la cartouche. Vous risqueriez de laisser des empreintes qui peuvent entraîner des problèmes de qualité d'impression.
Nettoyez le boîtier de l'imprimante avec un chiffon doux non pelucheux. Vous pouvez humidifier légèrement le chiffon avec de l'eau, mais faites attention à ne pas mouiller l'imprimante, à l'extérieur comme à l'intérieur.
Durant l’impression, des particules de poussière, d’encre et de papier peuvent s’accumuler à l’intérieur de l’imprimante. Cette accumulation risque de générer des problèmes de qualité d'impression, tels que la présence de taches ou de traînées d'encre. Pour les éviter ou, le cas échéant, y remédier, nettoyez l’intérieur de l’imprimante.
MAINTENANCE DE L’IMPRIMANTE
Si vos impressions sont claires, floues ou si vous constatez des traînées d'encre, imprimez une feuille de nettoyage pour nettoyer le tambour situé à l'intérieur de la cartouche d'encre. Les particules d’encre déposées sur la feuille de nettoyage sont ainsi éliminées.
Vous pouvez imprimer une page de configuration à partir du panneau de commande. Cette page vous permettra de connaître la configuration actuelle de l’imprimante, de résoudre les problèmes d’impression ou de vérifier l’installation de composants optionnels, tels que les barrettes mémoire, le bac optionnel et les langages d’émulation. Si votre imprimante est dotée d'une carte réseau, la page de configuration réseau s'imprime en même temps que la page de configuration de l'imprimante. Pour imprimer une page de configuration :
La page de configuration s'imprime. Samsung ML-2250 Series
Les pièces suivantes devront être remplacées une fois le nombre de pages indiqué atteint. Reportez-vous au tableau ci-dessous.
• Résolution des problèmes d’impression généraux • Suppression des bourrages papier • Problèmes de qualité d’impression • Messages d’erreur de dépannage • Problèmes liés à Windows • Résolutions des problèmes PS • Problèmes liés au système Linux
Si l'imprimante ne fonctionne pas correctement, procédez aux vérifications décrites dans la liste ci-dessous. Si l'un quelconque des élément de la liste de contrôle s'avère défectueux, suivez les conseils de dépannage proposés. Contrôle
• Si la page de démonstration ne s’imprime pas, vérifiez le niveau de papier dans le bac d’alimentation. • Si un bourrage papier se produit, reportez-vous à la section « Suppression des bourrages papier » à la page 6.7.
à la section « Problèmes de qualité d’impression » à la page 6.15.
• Vérifiez le spouleur d’impression ou la file d’attente pour voir si l’imprimante n’est pas en pause. • Dans l’application, vérifiez que vous utilisez le pilote d’impression et le port de communication appropriés. Si l’impression d’une page est interrompue, reportez-vous à la section « Résolution des problèmes d’impression généraux » à la page 6.3.
• La section « • La section « • La section «
Si vous rencontrez des problèmes d’impression, reportez-vous au tableau suivant pour connaître les solutions éventuelles. Problème L’imprimante n’imprime pas.
La cartouche d'encre n'est pas installée.
L’imprimante est en mode d’alimentation manuelle et il n’y a plus de papier.
Windows pour être certain que l’impression est envoyée sur le port adéquat (par exemple, LPT1). Si l’ordinateur comporte plusieurs ports, assurez-vous que l’imprimante est raccordée au port adéquat.
La sélection de l'alimentation du papier dans les propriétés de l'imprimante est incorrecte.
Sélectionnez le bac d'alimentation adéquat. Reportez-vous à la page 4.7.
Si vous utilisez Windows 9x/Me, il se peut que les paramètres du spouleur soient mal définis.
Paramètres, puis Imprimantes. A l'aide du bouton droit de la souris, cliquez sur l'icône Samsung ML-2250 Series, sélectionnez Propriétés, cliquez sur l'onglet Détails, puis sur le bouton Paramètres du spouleur. Sélectionnez le paramètre désiré.
« Installation des barrettes mémoire et PostScript » à la page D.3.
La moitié de la page est blanche.
L'orientation de la page n'est pas correcte.
(face vers le bas). Utilisez plutôt le plateau de sortie rabattable (face vers le haut).
(poussière, encre ou papier) se sont accumulées dans l'imprimante.
également essayer d'utiliser un autre câble d'imprimante et de lancer une impression.
C:\, tapez Dir LPT1, puis appuyez sur Entrée. (Pour ce faire, vous devez être connecté au port LPT1.) Quittez Windows, puis redémarrez l’ordinateur. Éteignez l’imprimante, puis rallumez-la.
Télécharger en tant qu’image binaire dans la boîte de dialogue Options avancées accessible depuis l’onglet Graphiques.
• Le bac est mal chargé ou trop rempli. • Le bac a été ouvert lors d'une impression. • Le capot avant a été ouvert lors d'une impression. • Vous avez utilisé du papier non conforme. Reportez-vous à la section « Spécifications du papier » à la page E.3. • Vous avez utilisé du papier dont le format n'est pas pris en charge. Reportez-vous à la section « Spécifications du papier » à la page E.3. Si un bourrage papier se produit, le voyant On Line/Error du panneau de contrôle passe au rouge. Retirez la feuille coincée. Si vous n'arrivez pas à la trouver, regardez à l'intérieur de l'imprimante. REMARQUE : Evitez d'utiliser des objets métalliques pointus lorsque vous retirez le papier coincé. Sinon, les parties métalliques situées à l'intérieur de votre machine risquent d'être endommagées et vous risquez de provoquer un court circuit.
3 Remettez le bac en place dans l’imprimante.
Au niveau du bac polyvalent
2 Retirez délicatement la feuille coincée du bac.
Sinon, passez à l’étape 2.
à la section « Au niveau des plateaux de sortie » à la page 6.12. RÉSOLUTION DES PROBLÈMES 6.11
1 Si la feuille est presque entièrement sortie, tirez-la vers vous. Sinon, passez à l’étape 2.
Si des bourrages se produisent fréquemment lorsque vous imprimez sur un support de format A5 :
ML-2250 Series, puis sélectionnez le format A5 (148x210 mm) dans l'onglet Papier.
éviterez la plupart des problèmes causés par les bourrages papier. Toutefois, en cas de bourrage, suivez les instructions de la section « Suppression des bourrages papier » à la page 6.7. • Suivez les instructions de la section « Chargement du papier » à la page 2.7. Assurez-vous que les guides ajustables sont correctement positionnés. • Ne remplissez pas trop le bac d'alimentation. Vérifiez que la pile de papier ne dépasse pas la limite de capacité du bac. • Ne retirez pas le papier du bac pendant une impression. • Déramez, ventilez et alignez le papier avant de l'insérer dans le bac d'alimentation. • N'utilisez pas de papier froissé, humide ou recourbé. • Ne mélangez pas les types de papier dans le bac. • Utilisez uniquement les supports d'impression recommandés. Reportez-vous à la section « Spécifications du papier » à la page E.3. • Assurez-vous que la face à imprimer est orientée vers le bas dans les bacs 1 ou 2 et vers le haut dans le bac polyvalent.
Si l'intérieur de l'imprimante est sale ou que le papier est mal chargé, l'impression risque d'être de moindre qualité. Reportezvous au tableau ci-dessous pour résoudre le problème.
• Le papier n’est pas conforme aux spécifications (papier humide ou rugueux, par exemple). Reportez-vous à la section « Spécifications du papier » à la page E.3. • Si toute la page est claire, la résolution d’impression choisie est trop basse ou le mode économie d’encre est activé. Réglez la résolution ou désactivez le mode économie d’encre à partir des propriétés de l’imprimante. Voir la page 4.22 et la page 4.9, respectivement. • La présence à la fois de zones floues et de traînées d'encre peut indiquer la nécessité de nettoyer la cartouche. Reportezvous à la section « Nettoyage de l'intérieur » à la page 5.5. • La vitre du module laser (LSU) est peut-être encrassée. Nettoyez le module laser. Reportez-vous à la section « Nettoyage de l'intérieur » à la page 5.5.
AaBbCc à la section « Nettoyage de l'intérieur » à la page 5.5. • Le circuit d'entraînement du papier a besoin d'être nettoyé. Reportez-vous à la section « Nettoyage de l'intérieur » à la page 5.5.
• Le taux d'humidité du papier n'est pas homogène ou certaines zones du papier sont humides. Changez de type de papier. Reportez-vous à la section « Spécifications du papier » à la page E.3. • La rame de papier est défectueuse. Le processus de fabrication du papier est à l'origine du problème et empêche l'encre de se fixer sur certaines zones. Changez de marque ou de type de papier. • La cartouche d'encre est peut-être défectueuse. Reportezvous à la section « Défauts verticaux répétitifs », page suivante. • Si le problème persiste, contactez un technicien de maintenance.
AaBbCc Si la quantité d’encre déposée sur la page crée un fond grisé inacceptable, essayez les procédures suivantes pour résoudre le problème. • Choisissez un papier d'un grammage inférieur. Reportez-vous à la section « Spécifications du papier » à la page E.3. • Vérifiez l’environnement de l’imprimante ; un air trop sec (peu d’humidité) ou trop humide (plus de 80% d’humidité) peut avoir une incidence sur l’ombrage du fond. • Retirez l'ancienne cartouche et installez-en une nouvelle. Reportez-vous à la section « Installation de la cartouche d'encre » à la page 2.4. • Nettoyez l’intérieur de l’imprimante. Reportez-vous à la section « Nettoyage de l'intérieur » à la page 5.5. • Vérifiez le type et la qualité du papier. Reportez-vous à la section « Spécifications du papier » à la page E.3. • Retirez la cartouche et installez-en une nouvelle. Reportezvous à la section « Installation de la cartouche d'encre » à la page 2.4.
« Installation de la cartouche d'encre » à la page 2.4. • Il se peut que de l’encre se soit déposée sur certains éléments de l’imprimante. Si le défaut apparaît au dos de la page, le problème se résoudra de lui-même au bout de quelques pages. • Le système de fusion est endommagé. Contactez un technicien de maintenance.
AaBbCc • Si le fond moucheté apparaît sur une enveloppe, changez la mise en page pour éviter l'impression sur des zones de pliure. L'impression sur une zone de pliure peut causer des problèmes. • Si le fond moucheté recouvre la totalité de la page, réglez la résolution à partir de l'application ou des propriétés de l'imprimante.
• Si les caractères sont mal formés, créant un effet d'ondulation, le module laser a peut-être besoin d'une révision. Vérifiez si le problème apparaît également sur une page de démonstration (voir la page 2.16). Si nécessaire, contactez un technicien de maintenance.
• Vérifiez que le papier ou tout autre support est correctement chargé et que les guides ne sont ni trop proches ni trop éloignés des bords du papier.
AaBbCc Essayez également de changer le sens du papier (rotation à 180˚) dans le bac. • Essayez d’utiliser le plateau de sortie rabattable (face vers le haut).
• Vérifiez le type et la qualité du papier. Reportez-vous à la section « Spécifications du papier » à la page E.3. • Ouvrez le plateau de sortie rabattable et essayez d’imprimer en l’utilisant. • Retournez la pile de papier dans le bac d'alimentation. Essayez également de changer le sens du papier (rotation à 180˚) dans le bac.
« Nettoyage de l'intérieur » à la page 5.5 • Vérifiez que l'encre ne coule pas. Nettoyez l’intérieur de l’imprimante.
« Installation de la cartouche d'encre » à la page 2.4. • Si le problème persiste, il se peut que l’imprimante ait besoin d’une révision. Contactez un technicien de maintenance.
• Il se peut que vous imprimiez du mauvais côté du papier. Retournez-le. • Le papier n'est peut-être pas conforme aux spécifications requises. Reportez-vous à la section « Spécifications du papier » à la page E.3. Des stries noires horizontales ou des traînées d'encre apparaissent. • La cartouche d'encre est peut-être mal installée. Enlevez-la, puis réinstallez-la. • La cartouche d'encre est peut-être défectueuse. Remplacez-la. Reportez-vous à la section « Installation de la cartouche d'encre » à la page 2.4. • Si le problème persiste, il se peut que l’imprimante ait besoin d’une révision. Contactez un technicien de maintenance.
• Retournez la pile de papier dans le bac d'alimentation. Essayez également de changer le sens du papier (rotation à 180˚) dans le bac d'alimentation.
« Suppression des bourrages papier » à la page 6.7.
Line/Error est au rouge
• Le capot avant est ouvert. Fermez le capot avant. • La cartouche d'encre est vide. Retirez l'ancienne cartouche et installez-en une nouvelle. Reportez-vous à la section « Installation de la cartouche d'encre » à la page 2.4. • Vous avez appuyé sur la touche Cancel alors que l'imprimante recevait des données. • En mode d'alimentation manuelle, le bac polyvalent est vide. Chargez du papier dans le bac polyvalent. • Lorsque l'imprimante reçoit des données, le clignotement du voyant On Line/Error vert est lent. • Lorsque l'imprimante imprime les données reçues, le clignotement du voyant On Line/Error vert est rapide.
« Erreur d’écriture sur LPTx » apparaît.
• Ce message peut également apparaître lorsque l’option de transmission bi-directionnelle n’est pas activée dans le pilote.
« Exception OE », « Spool32 » ou « Opération non conforme » apparaît. REMARQUE : pour que les messages d’erreurs PS s’impriment ou s’affichent en cas de problème, ouvrez la fenêtre des options d’impression et cliquez sur l’option désirée située en regard de la section des erreurs PostScript.
Reportez-vous à la section la section « Installation des barrettes mémoire et PostScript » à la page D.3.
PostScript, cliquez sur PostScript puis sur Advancé. L’option d’impression de données binaires pures n’est pas supportée. Sélectionnez une autre option.
PostScript et réglez le paramètre Bac 2 de Options d périphérique sur Installé.
KDE/Gnome sont introuvables.
« Some options are not selected » s’affiche lorsque vous modifiez la configuration de l’imprimante.
LPRng, notamment sur les récents systèmes RedHat qui utilisent la base de données « printconf » pour les files d’attente. Lorsque vous utilisez printconf, le fichier /etc/printcap est automatiquement réactualisé dans la base de données des imprimantes gérée par le système (généralement avec la commande « printtool ») et les files d’attente dans /etc/printcap.local sont ajoutées au fichier résultant. Etant donné que la file d’attente par défaut dans LPRng correspond à la première file dans /etc/printcap, le logiciel de l’imprimante Linux est dans l’impossibilité de modifier la file d’attente par défaut lorsque d’autres files ont été définies à l’aide de printtool Les systèmes LPD identifient la file nommée « lp » comme file d’attente par défaut. Par conséquent, si une file porte déjà ce nom et qu’elle ne dispose d’aucun alias, vous ne pourrez pas modifier la file d’attente par défaut. Pour contourner ce problème, vous pouvez soit supprimer la file d’attente, soit la renommer manuellement en modifiant le fichier /etc/printcap.
La fonction d’impression de pages multiples s’effectue via le traitement de données PostScript transmises au système d’impression. Cependant, ce traitement ne peut être effectué que si les données PostScript sont conformes aux conventions de construction définies par Adobe. L’utilisation de certaines fonctions, comme l’impression de pages multiples, qui utilisent ce type de traitement des données, peut occasionner des problèmes si le document imprimé ne respecte pas ces conventions.
(Slackware, Debian et versions antérieures) et certaines options sélectionnées dans LLPR semblent inopérantes.
à partir de la configuration par défaut afin d’économiser de la mémoire.
EPS à CUPS, le document risque de ne pas s’imprimer correctement.
SMB (une imprimante partagée sur un ordinateur fonctionnant sous Windows, par exemple), le composant SAMBA doit être correctement installé. La commande « smbclient » doit en principe être disponible et opérationnelle sur votre système.
CUPS ne permet pas à l'heure actuelle de spécifier l’adresse IP d’imprimantes SMB. Vous devez donc parcourir les ressources avec Samba pour utiliser votre imprimante.
Linux Mandrake antérieures à la version 8.1 comportent certains bogues connus empêchant le traitement de données PostScript à partir de certaines applications. Essayez de mettre à jour votre version de CUPS (version 1.1.14 minimum). Certains composants RPM destinés aux versions de Linux les plus répandues sont fournis avec ce logiciel d’impression.
Pour supprimer toutes les options d’une imprimante, exécutez la commande indiquée ci-dessous en remplaçant « printer » par le nom de la file d’attente : lpoptions -x printer
(ou PCL) imprime parfois des messages d’erreur au lieu de votre document.
Ghostscript (gv ou ghostview permettent de le faire interactivement) et voir si vous obtenez des messages d’erreur. Toutefois, l’application étant probablement en cause, contactez le fabricant pour l’informer du problème.
• Utilisation des fonctions du pilote PostScript
PS optionnelle si vous souhaitez utiliser le pilote PostScript. Pour plus d’informations, reportez-vous à l'Annexe D, « Installation des accessoires optionnels de l’imprimante ».
Les fichiers PPD, en combinaison avec le pilote PostScript, donnent accès aux fonctions de l’imprimante et permettent à l’ordinateur de communiquer avec celle-ci. Le CD-ROM fourni contient un programme d’installation des fichiers PPD. REMARQUE : Pour l’impression en langage PostScript, un module PS DIMM en option doit être installé sur l’imprimante. Pour plus d’informations, reportez-vous à l'Annexe D, « Installation des accessoires optionnels de l’imprimante ». Modules PS DIMM disponibles - 4 Mo : émulation PS 3, polices PS 136
• La connexion avec une interface parallèle, reportez-vous à la page 2.11. • La connexion avec une interface USB, reportez-vous à la page 2.12. Sous Windows 98/Me, le pilote USB doit être installé. • La connexion avec une interface réseau. Sur le modèle ML-2250, vous devez installer une carte d’interface réseau optionnelle. Reportez-vous à la section « Installation d’une carte réseau » à la page D.7.
1 Insérez le CD-ROM dans le lecteur de CD-ROM. Le CD-ROM s'exécute automatiquement et une fenêtre de maintenance s'affiche à l'écran. Si la fenêtre de maintenance ne s'affiche pas, dans le menu Démarrer, choisissez Exécuter. Tapez X:\Setup.exe, en remplaçant le « X » par la lettre correspondant à votre lecteur, puis cliquez sur OK.
• Si vous souhaitez ignorer l'état de la connexion, cliquez sur Suivant, puis sur Non dans l'écran suivant. La procédure d'installation commence. Une fois l'opération terminée, aucune page de test n'est imprimée.
Si vous avez déjà installé le pilote d’imprimante, cliquez sur Réparer.
4 Une fois l’installation terminée, cliquez sur Terminer.
1 Dans le menu Démarrer, sélectionnez Programmes. 2 Sélectionnez Samsung ML-2250 Series puis Maintenance.
1 Dans le menu Démarrer, sélectionnez Programmes. 2 Sélectionnez Samsung ML-2250 Series puis Maintenance.
PostScript à partir du dossier Imprimantes ou d’une application. Pour accéder aux propriétés de l’imprimante à partir du dossier Imprimantes :
2 Sélectionnez Paramètres, puis Imprimantes afin d’ouvrir la fenêtre Imprimantes. A.4 UTILISATION DU PILOTE POSTSCRIPT POUR WINDOWS
• Modification des propriétés LLPR
Configuration système requise Systèmes d’exploitation pris en charge • Redhat 6.2/7.0/7.1 et supérieur • Linux Mandrake 7.1/8.0 et supérieur • SuSE 6.4/7.0/7.1 et supérieur • Debian 2.2 et supérieur • Caldera OpenLinux 2.3/2.4 et supérieur • Turbo Linux 6.0 et supérieur • Slackware 7.0/7.1 et supérieur
« root » dans le champ Login et saisissez le mot de passe système. REMARQUE : Vous devez vous connecter en tant que superutilisateur (root) pour installer le pilote d’impression. Si vous ne disposez pas du statut de super-utilisateur, contactez votre administrateur système.
REMARQUE : Si ce n’est pas le cas, cliquez sur l’icône en bas de la fenêtre. Lorsque l'écran Terminal apparaît, tapez : [root@local /root]# cd /mnt/cdrom (le répertoire du CD-ROM) [root@local cdrom]# ./setup.sh
REMARQUE : Selon le système d’impression utilisé, la fenêtre Administrator Login s’affiche. Tapez « root » dans le champ Login, puis saisissez le mot de passe système.
REMARQUE : Les options peuvent varier en fonction de l’imprimante utilisée. Les champs Description et Location de l’onglet Queue peuvent ou non apparaître en fonction du système d’impression utilisé.
12 Lorsqu’un message vous indique que la nouvelle imprimante a été correctement installée, cliquez sur OK.
« Utilisation de l’outil de configuration » à la page B.8.
1 Assurez-vous que l’imprimante est reliée à l’ordinateur. Mettez l’imprimante et l’ordinateur sous tension.
« root » dans le champ Login et saisissez le mot de passe système. REMARQUE : Vous devez vous connecter en tant que super-utilisateur (root) pour ajouter une nouvelle imprimante au système d’impression. Si vous ne disposez pas du statut de super-utilisateur, contactez votre administrateur système.
Configuration Tool. Vous pouvez également accéder à la fenêtre Linux Printer Configuration en tapant « linux-config » dans l’écran Terminal.
Ajouter une imprimante. Assurez-vous que le port de l’imprimante est correctement configuré. Si ce n’est pas le cas, modifiez le paramètre du périphérique.
B.6 UTILISATION DE L’IMPRIMANTE SOUS LINUX
1 Cliquez sur l’icône Startup Menu située dans la partie inférieure du bureau, puis sélectionnez Other et Configuration Tool. 4 Une fenêtre de message vous invite à confirmer la désinstallation. Cliquez sur Yes.
L’outil de configuration permet d’effectuer des tâches d’administration, comme l’ajout et la suppression d’imprimantes ou la modification de leurs paramètres généraux. Il permet également aux utilisateurs normaux de facilement contrôler les files d’attente, vérifier les propriétés des imprimantes et modifier leurs réglages personnels Pour accéder à Configuration Tool :
Configuration Tool. La fenêtre Linux Printer Configuration apparaît. Vous pouvez également ouvrir cette fenêtre en tapant « linux-config » dans l’écran Terminal.
Le volet droit contient plusieurs onglets contenant des informations relatives à l’imprimante actuellement sélectionnée. Sélectionnez votre imprimante, si ce n’est déjà fait.
Si vous disposez d’un accès à Internet, vous pouvez cliquer sur Go to the Web page for this printer pour accéder à la page Web. L’onglet Jobs permet d’inspecter et de gérer la file d’attente de l’imprimante sélectionnée. Vous pouvez suspendre, reprendre ou supprimer une ou plusieurs impressions dans la file d’attente. Vous pouvez transférer une ou plusieurs tâches d’impression dans la file d’attente d’une autre imprimante par glisser-déposer. L’onglet Properties permet de modifier les paramètres de l’imprimante par défaut.
Lorsqu’un utilisateur normal clique sur Apply, ces paramètres personnalisés sont enregistrés dans un profil utilisateur et pourront être utilisés ultérieurement avec LLPR. Lorsque l’administrateur exécute l’outil de configuration, les paramètres sont sauvegardés en tant que nouveaux paramètres globaux par défaut.
Properties. • Cliquez sur l’icône Startup Menu située dans la partie inférieure du bureau, puis sélectionnez Linux Printer et Linux LPR. • Si la fenêtre Linux Printer Configuration est ouverte, sélectionnez Test Print dans le menu Print.
• Margins - permet de déterminer les marges. Les schémas situés à droite permettent de visualiser les réglages actuels. Ces marges ne s’appliquent pas lorsque vous imprimez des documents PostScript normaux. • Image - permet de définir les options pour l’impression de fichiers image, par exemple lorsqu’un document non PostScript est transmis à LLPR au moyen de la ligne de commande. Toutefois, les options concernant les couleurs prendront également effet sur les documents PostScript. • Text - permet de sélectionner la densité du texte et d’activer ou de désactiver sa mise en couleur. • HP-GL/2 - permet de définir les options d’impression par défaut pour les documents au format HP-GL/2 utilisé par certains traceurs. • Advanced - permet de modifier les paramètres par défaut de l’imprimante. Si vous cliquez sur le bouton Save au bas de la fenêtre, les réglages seront enregistrés d’une session LLPR à l’autre. Le bouton Help permet d’afficher des informations détaillées sur les options disponibles.
LLPR Properties. La fenêtre Linux LPR s’affiche à nouveau. Cliquez sur OK pour lancer l’impression. UTILISATION DE L’IMPRIMANTE SOUS LINUX B.11
• Installation du Panneau de contrôle distant • Sélection des réglages d’impression
Sous DOS, les utilisateurs ont accès à de nombreuses fonctions d’impression grâce à des pilotes DOS spécifiques. Cependant, nombreux sont les fabricants de logiciels qui ne développent pas de pilotes d’impression DOS pour leurs propres programmes. Votre imprimante propose un panneau de commande spécial DOS destiné à améliorer l’impression au cas où certaines fonctions d’impression (pilotes, paramètres) ne seraient pas fournies avec les programmes DOS. REMARQUE : Le panneau de contrôle distant n’est pas un pilote d’impression. Il doit être utilisé lorsque les configurations d’impression ne sont pas disponibles sur les programmes DOS. Les pilotes d’impression sont fournis par les fabricants de logiciels DOS. Si votre programme DOS ne fournit aucun pilote pour votre imprimante, contactez le fabricant du logiciel ou utilisez d’autres pilotes de remplacement.
1 Insérez le CD-ROM dans le lecteur de CD-ROM. Le CD-ROM s'exécute automatiquement et une fenêtre de maintenance s'affiche à l'écran. Si la fenêtre de maintenance ne s'affiche pas, dans le menu Démarrer, choisissez Exécuter. Tapez X:\Setup.exe, en remplaçant le « X » par la lettre correspondant à votre lecteur, puis cliquez sur OK. REMARQUE : si l'appareil n'est pas connecté à l'ordinateur, la fenêtre suivante s'affiche à l'écran.
• Si vous souhaitez ignorer l'état de la connexion, cliquez sur Suivant, puis sur Non dans l'écran suivant.
1 Dans le menu Démarrer, sélectionnez Programmes. 2 Sélectionnez Samsung ML-2250 Series, puis Panneau de contrôle distant.
à divers réglages.
• Copies règle le nombre de copies imprimées pour chaque page.
Toutefois, cette solution est moins économique en termes de consommation électrique. • Alimentation automatique détermine l’action de l’imprimante lorsqu’elle reçoit une tâche d’impression manuelle. Si cette case est cochée, l’imprimante utilise une feuille du bac 1 après quinze secondes. Dans le cas contraire, l’imprimante attend que vous chargiez le papier dans le bac polyvalent. • Réimprimer après bourrage détermine l’action de l’imprimante en cas de bourrage papier. Si cette case est décochée, l’imprimante ne réimprime pas la page à l’origine du bourrage. Si elle est cochée, l’imprimante garde cette page en mémoire jusqu’à sa réimpression correcte. Toutes les pages coincées sont réimprimées. • Economie d’encre détermine la quantité d’encre à utiliser pour l’impression. Si cette case est cochée, l’imprimante utilise une quantité minimum d’encre. Par défaut, cette case est décochée et l’imprimante utilise alors une quantité normale d’encre.
• Temporisation du port détermine le temps d’attente (en secondes) de l’imprimante avant l’impression de la dernière page d’un travail se terminant sans commande d’impression, ni d’avance de feuille. La plage de valeurs est comprise entre 0 et 300 secondes.
Elle indique les fonctions et les spécifications de l'imprimante.
• Jeu de symboles détermine le jeu de caractères. Un jeu de caractères comprend des symboles alphabétiques et numériques, des signes de ponctuation et des caractères spéciaux disponibles avec certaines polices. • Espacement règle l’espacement des caractères (uniquement si une police proportionnelle à espacement simple a été sélectionnée). L’espacement représente le nombre de caractères à espacement fixe sur 2,5 cm (à l’horizontale). • Corps règle le corps des caractères (uniquement si une police typographique proportionnelle a été sélectionnée). Le corps des caractères représente, en points, la taille des caractères utilisés dans la police. Un point équivaut environ à 0,03 cm. Vous pouvez sélectionner une taille comprise entre 4 et 999,75 points par incréments de 0,25 points. • Lignes par page règle le nombre de lignes à imprimer sur chaque page. Vous pouvez régler ce paramètre entre 5 et 128 lignes par page. • Courier détermine le type de police Courier, Normal ou Foncé. • Liste des polices imprime la liste de toutes les polices disponibles pour l’émulation PCL.
• Macros permet d’ajouter ou de supprimer des macros. Vous pouvez également activer (bouton Activer la macro) ou désactiver (bouton Désactiver la macro) des macros. • Supprimer toutes les macros et polices permet de supprimer toutes les macros et les polices de la mémoire flash. • Actualiser permet de mettre à jour les informations concernant les polices et les macros dans la mémoire flash.
• Espacement permet de sélectionner l’espacement des caractères. L’espacement représente le nombre de caractères à espacement fixe par pouce (2,5 cm) horizontal. • LPP détermine le nombre de lignes à imprimer par pouce (2,5 cm) vertical. Vous avez le choix entre 6 et 8 lignes. • Retour à la ligne automatique détermine si l’imprimante doit effectuer ou non un retour chariot automatique lorsque les données dépassent la zone imprimable du support. • Liste des polices imprime la liste de toutes les polices disponibles pour l’émulation EPSON.
• Installation des barrettes mémoire et PostScript • Installation d’une carte réseau • Installation du bac 2 optionnel
DÉBRANCHEZ LE CÂBLE D’ALIMENTATION : Ne retirez jamais le panneau de commande de l’imprimante lorsque celle-ci est branchée. Pour éviter tout risque de choc électrique, débranchez toujours le câble d’alimentation avant d’installer ou de retirer TOUT matériel en option à l’intérieur ou à l’extérieur de l’imprimante.
La carte électronique et les composants internes (barrettes mémoire et PostScript, cartes réseau) sont sensibles à l’électricité statique. Avant d’installer ou de retirer tout matériel en option à l’intérieur de l’imprimante, éliminez l’électricité statique présente sur vous en touchant un objet métallique comme le panneau arrière d’un appareil relié à la terre. Répétez l’opération si vous vous déplacez avant de terminer l’installation.
Vérifiez le numéro de commande des articles que vous souhaitez acheter. Consultez le tableau ci-dessous. Option
PostScript 1 Suivez les étapes 1 à 3 de la page D.3 pour accéder à la carte électronique.
5 Vissez les deux vis. 6 Rebranchez le cordon d’alimentation et le câble de l’imprimante, puis mettez celle-ci sous tension.
Pour utiliser l'imprimante dans un environnement réseau câblé et sans fil, vous devez installer une carte d'interface réseau câblé/sans fil optionnelle. Vérifiez que votre kit de carte d’interface optionnelle comporte bien toutes les pièces requises.
Vous pouvez vous débarrasser de l’ancien support.
électronique. Insérez bien la carte.
9 Vissez les deux vis.
D INSTALLATION DES ACCESSOIRES OPTIONNELS DE L’IMPRIMANTE D.11
REMARQUE : Lorsque vous imprimez un document, configurez le pilote d’impression à partir de votre application. Pour accéder au pilote d’impression, reportez-vous à la page 4.2. MISE EN GARDE : Ne retirez pas le bac 1 lorsque vous utilisez le bac 2 pour une impression. Vous risqueriez de provoquer un bourrage papier. Le bac 1 doit toujours être en place lorsque vous utilisez le bac 2.
Généralités Cette imprimante accepte différents supports, tels que le papier recyclé (y compris le papier 100 % fibre), les enveloppes, les étiquettes, les transparents et les papiers au format personnalisé. Les caractéristiques comme le poids, la composition, le grain et la teneur en humidité sont des facteurs importants qui ont une incidence sur les performances de l’imprimante et sur la qualité d’impression en général. L’utilisation de papier non conforme aux spécifications décrites dans ce manuel peut provoquer des problèmes, par exemple : • Mauvaise qualité d’impression • Bourrages fréquents • Usure prématurée de l’imprimante. REMARQUES : • Il arrive que certains papiers répondant aux conditions décrites dans ce manuel ne fournissent cependant pas des résultats satisfaisants. Cela peut provenir d’une manipulation incorrecte du papier, de niveaux d’humidité et de températures excessifs ou d’autres facteurs indépendants de Samsung. • Avant d’acheter le papier en grande quantité, vérifiez qu’il répond aux spécifications indiquées.
Ce type d’intervention n’est pas couvert par la garantie Samsung ni par les contrats de maintenance.
Les problèmes suivants peuvent entraîner une mauvaise qualité d’impression ou des bourrages, voire même des dommages à l’imprimante. Symptôme
• La fixation de l’encre sur le papier se fait par pression et par fusion. Par conséquent, le papier de couleur ou les formulaires préimprimés doivent résister à une température de fusion de 205 ˚C pendant un dixième de seconde.
Ne doit pas roussir, fondre ou émettre des substances toxiques lors du chauffage à 205 ˚C pendant un dixième de seconde.
Dans l’idéal, l’imprimante et le papier doivent se trouver dans un environnement à température ambiante, ni trop sec ni trop humide. N’oubliez pas que le papier absorbe et perd rapidement l’humidité. La chaleur et l’humidité contribuent à altérer le papier. La chaleur provoque l’évaporation de l’humidité contenue dans le papier, alors que le froid la condense sur les feuilles. Les systèmes de chauffage et de climatisation assèchent l’air. À mesure que le papier est sorti de son emballage et utilisé, il perd son humidité, d’où un risque de rayure et de souillure. À l’inverse, un temps humide ou la présence d’un système réfrigérant peut augmenter l’humidité d’un local. Dans ce cas, lorsque le papier est sorti de son emballage, il absorbe l’humidité, ce qui provoque à l’impression un éclaircissement du texte et des zones vides. En outre, lorsque le papier perd et absorbe l’humidité, il peut se déformer, ce qui risque de provoquer des bourrages. Evitez d'acheter des réserves de papier supérieures à trois mois d'utilisation. Le papier stocké pendant de longues périodes souffre de la chaleur et de l’humidité, provoquant des problèmes à l’utilisation. Planifiez vos achats pour éviter tout endommagement du papier. Les rames de papier maintenues dans leur emballage étanche se conservent sans problème pendant plusieurs mois. En revanche, dès que l'emballage est ouvert, le papier est soumis aux conditions environnantes. Il convient d’observer de bonnes conditions de stockage du papier afin de garantir des performances d’impression optimales. La température adéquate est comprise entre 20˚ et 24 ˚C avec une humidité relative entre 45 et 55 %. Les consignes suivantes vous aideront à déterminer l’environnement de stockage approprié: • Stockez le papier à température ambiante. • L’air ne doit être ni trop sec ni trop humide. • Lorsqu’une rame de papier est ouverte, le mieux, après avoir prélevé la quantité de feuilles nécessaire, est de replier avec soin l’emballage étanche. Si l’environnement d’impression est soumis à des conditions extrêmes, ne sortez de l’emballage que la quantité de papier à utiliser pour la journée, afin d’éviter toute variation d’humidité.
• État : les enveloppes ne doivent être ni froissées, ni éraflées ni autrement endommagées. • Température : utilisez des enveloppes résistantes à la chaleur et la pression de l’imprimante. • Format : utilisez uniquement des enveloppes aux formats suivants. Minimum Bac polyvalent
Reportez-vous à la section « Environnement d’impression et stockage du papier » à la page E.7.
Un stockage adéquat des enveloppes garantit une bonne qualité d’impression. Les enveloppes doivent être stockées à plat. Si une enveloppe contient de l’air, elle risque de se froisser lors de l’impression. Reportez-vous à la section « Impression d’enveloppes » à la page 3.14.
• N’imprimez jamais plusieurs fois sur la même planche d’étiquettes ou sur une partie de la planche.
éléments suivants : • Substances adhésives : La substance adhésive doit résister à la température de fusion de 200 ˚C de l’imprimante. • Disposition : n’utilisez pas de planches partiellement décollées ce qui risquerait de provoquer des bourrages. Les étiquettes pourraient se décoller, entraînant des bourrages. • Plissement : avant impression, les étiquettes doivent être stockées à plat, avec moins 13 mm de plissement. • État : n’utilisez pas d’étiquettes froissées, présentant des bulles d’air ou d’autres signes de décollement. Reportez-vous à la section « Impression d’étiquettes » à la page 3.17.
Les transparents doivent résister à la température de fusion de 170 ˚C de l’imprimante. MISE EN GARDE : pour éviter d’endommager l’imprimante, n’utilisez que des transparents recommandés pour des imprimantes laser. Reportez-vous à la section « Impression de transparents » à la page 3.19.
Notice Facile
