Type de produit	Mini drone PNIJ DR-mini 60
Caractéristiques techniques principales	Caméra HD, transmission en temps réel, stabilisation gyroscopique
Alimentation électrique	Batterie Li-Po rechargeable
Dimensions approximatives	30 x 30 x 10 cm
Poids	250 g
Compatibilités	Compatible avec smartphones iOS et Android
Type de batterie	Batterie lithium-polymère (Li-Po)
Tension	3.7 V
Puissance	10 W
Fonctions principales	Vol stationnaire, mode sans tête, retour à la maison, prises de vue aériennes
Entretien et nettoyage	Nettoyer les hélices et la caméra régulièrement, vérifier les connexions
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Utiliser en extérieur, loin des personnes et des animaux, respecter les réglementations locales
Informations générales utiles	Vérifier la charge de la batterie avant chaque vol, lire le manuel d'utilisation

FOIRE AUX QUESTIONS - DR-mini 60 PNIJ

Comment réinitialiser le PNIJ DR-mini 60 ?

Pour réinitialiser le PNIJ DR-mini 60, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi l'appareil ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de remplacer l'adaptateur secteur.

Comment connecter le PNIJ DR-mini 60 à mon réseau Wi-Fi ?

Accédez au menu des paramètres de l'appareil, sélectionnez 'Wi-Fi', puis choisissez votre réseau dans la liste et entrez le mot de passe. Assurez-vous que votre réseau est fonctionnel.

Que faire si l'image est floue ?

Vérifiez la lentille pour vous assurer qu'elle est propre. Si l'image est toujours floue, essayez de régler la mise au point en utilisant la molette de mise au point sur l'appareil.

Le PNIJ DR-mini 60 ne détecte pas mon appareil Bluetooth. Que faire ?

Assurez-vous que l'appareil Bluetooth est en mode de couplage. Redémarrez le PNIJ DR-mini 60 et essayez à nouveau de le détecter dans les paramètres Bluetooth.

Comment mettre à jour le logiciel du PNIJ DR-mini 60 ?

Connectez-vous à Internet, allez dans le menu des paramètres, sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran pour télécharger et installer la dernière version.

Que faire si l'appareil surchauffe ?

Éteignez l'appareil et laissez-le refroidir dans un endroit bien ventilé. Assurez-vous qu'il n'est pas obstrué par des objets et qu'il est placé sur une surface plane.

Comment régler le volume du PNIJ DR-mini 60 ?

Utilisez les boutons de volume situés sur le côté de l'appareil ou accédez aux paramètres audio dans le menu principal pour ajuster le volume.

Mon PNIJ DR-mini 60 ne lit pas certains fichiers multimédias. Que faire ?

Vérifiez que le format de fichier est compatible avec l'appareil. Consultez le manuel d'utilisation pour connaître les formats pris en charge.

Comment contacter le support technique pour le PNIJ DR-mini 60 ?

Pour contacter le support technique, rendez-vous sur le site officiel du fabricant et utilisez le formulaire de contact ou le numéro de téléphone fourni dans la section 'Assistance'.

MODE D'EMPLOI DR-mini 60 PNIJ

Batterie: 3.7V 500mAh / Fréquence 2.4GHz

Radio-commande: 4 piles AA 1.5V (non incluses)

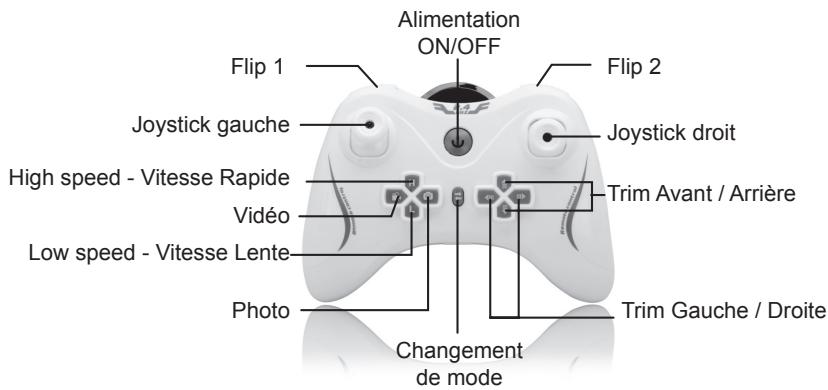

Radio-commande

Remarque: Les boutons Vidéo et Photo ne fonctionnent que lorsque la caméra amovible est installée.

Veuillez lire cette notice attentivement avant d'utiliser votre drone, et conservez-la pour une utilisation future.

1. Information importante

• Ce produit n'est pas un jouet, il s'agit d'un appareil de haute technologie qui a nécessité un montage précis et un réglage des paramètres de vol afin d'éviter tout accident. L'utilisateur de cet appareil doit l'utiliser correctement et de manière responsable pour ne pas porter préjudice à autrui.
• Ce produit ne convient pas aux personnes de moins de 14 ans.
• Choisir un lieu où l'utilisation de ce drone est autorisée.
• PNJ n'assume aucune responsabilité en cas de dommage résultant directement ou indirectement de l'utilisation du produit.
• Pour plus d'informations, veuillez consulter le site www.pnj-cam.com

2. Precautions d'utilisation

• Le drone peut causer des dommages importants, tenez-le à l'écart de la foule lorsque vous pilotez. Un accident peut être dû à une mauvaise utilisation ou un mauvais assemblage, ce qui pourrait endommager l'appareil ou la télécommande. Les utilisateurs de ce produit doivent être conscients des potentiels risques encourus et utiliser ce produit avec précaution.

1) Éviter les obstacles et la foule : il est possible que le drone soit parfois instable, il doit être utilisé dans un lieu à l'écart de la foule, des immeubles, des lignes haute tension et éviter de voler dans de mauvaises conditions météorologiques (pluie, vent, orage, etc), pour éviter des dommages ou blessures à l'utilisateur ou tout autre personne. 2) Conserver et piloter dans un endroit à l'abri de l'humidité : ce produit contient des composants techniques qui pourraient dysfonctionner à cause de l'humidité. 3) Piloter en toute sécurité : ne pas journer lorsque vous êtes fatigué car le contrôle du drone demande une totale concentration. Faites d'autant plus attention si vous sentez que votre technique de pilotage n'est pas assez assurée. 4) Rester à distance des moteurs en marche : l'utilisateur et son entourage doivent rester à distance afin d'éviter des dommages ou blessures. 5) Garder à distance du feu : ce produit est composé de métal, fibre, plastique et composants électriques, il faut donc le tenir à l'écart de toute source de chaleur importante afin de ne pas l'endommager.

3. Avant le VOL

1) Espace recommandé pour utiliser le drone : plus de 8x8x5 mètres (largeur / longueur / hauteur). 2) Insérer des piles dans la télécommande et brancher correctement la batterie au drone. 3) S'assurer que les piles et la batterie sont complètement chargées. 4) Avant de l'allumer, s'assurer que le joystick gauche est positionné tout en bas, au centre.

Précautions d'utilisation

Le présent manuel décrit comment préparer et utiliser votre drone. Il fournit également des informations sur les précautions d'utilisation et de sécurité, la réglementation, la conformité et les spécifications techniques de l'appareil. Veuillez le lire entièrement et attentivement avant toute utilisation, puis régulièrement, afin de vous familiariser avec toutes les caractéristiques de l'appareil et d'assurer une utilisation de votre drone en toute sécurité et de profiter pleinement de celui-ci. Conservez-le pour une utilisation future. Ce manuel est également disponible sur le site www.pnj-cam.com dans la rubrique «Supports Techniques» où il sera régulièrement mis à jour.

Lorsque vous utilisez votre drone, veillez à respecter les précautions suivantes:

Utilisation en intérieur recommandée. - Ne convient pas aux personnes de moins de 14 ans. - Attention: risque d'ingestion de petits éléments. - Ne jamais utiliser l'appareil à proximité d'enfants ou d'animaux. - Veiller à utiliser ce produit de manière prudente et responsable afin d'éviter toute blessure et/ou dommage matériel. S'assurer que votre utilisation est conforme aux dispositions légales du pays où vous vous trouvez. - Renseignez-vous sur les restrictions d'utilisation des fréquences Wi-Fi de votre lieu de vol. - Vérifier les conditions météorologiques avant utilisation. Ne pas piloter par temps de pluie, brouillard, vent important ou neige. - Éviter tout contact avec les éléments suivants: sable, poussière, eau, substance liquide, soleil, chaleur. Sinon, cela pourrait causer des dommages irréversibles. - Tenir à l'écart de tout obstacle, population, animal, habitation, véhicule, câble haute tension ou arbre. - Se tenir à distance des hélices en marche. Elles peuvent causer des dommages matériels ou physiques plus ou moins importants. - Ne convient pas aux personnes épileptiques, sauf avis Médical contraire. - Éviter de pilotier de manière excessive (risque de fatigue oculaire ou physique). - Respecter les consignes de sécurité énoncées dans ce manuel. Utiliser uniquement les accessoires fournis par le constructeur. - Avant chaque vol, vérifier que les batteries sont bien chargées.

Batterie li-po

• Toujours tenir hors de portée des enfants.
• Avant de charger la batterie, vérifie qu'elle ne soit pas endommagée. Vérifie que la batterie n’ait pas gonflé ou que le compartiment de la batterie ne soit pas perforé. Si vous remarquez une de ces situations: NE CHARGEZ PAS LA BATTERIE!
• Ne jamais laisser la batterie sans surveillance pendant le chargement.
• Ne jamais rien utiliser à l'exception d’un chargeur approuvé LiPo. N’utilisez jamais de chargeur Ni-Cds ou Ni-Mh car cela est très dangereux.
• Toujours s'assurer que la tension de sortie du chargeur corresponde à la tension de la batterie. Ne pas charger à une vitesse plus élevée que celle recommandée.
• Retirer la batterie du chargeur si celle-ci devient trop chaude (ne jamais excéder les 60° / 140°F) ou gonfle. Si la batterie devient trop chaude pour que vous puissiez la toucher pendant le chargement, déconnecter le chargeur immédiatement.
• Charger uniquement sur des surfaces non-inflammables. Ne jamais charger à l'intérieur d'un véhicule !
• Ne pas exposer la batterie à toute source de chaleur ou température élevée.
• Ne pas mettre la batterie en contact avec de l'eau ou être immergée dans tout autre liquide.
• Une mauvaise utilisation de la batterie peut provoquer des incendies, des explosions ou d'autres dangers.
• En cas d'incendie causé par la batterie, n'utilisez surtout pas d'eau pour éteindre le feu (sable recommandé).
• Ne pas transporter des batteries sans emballage dans votre poche ou sac, car le choc des batteries les unes contre les autres pourrait provoquer un court-circuit.

Avertissement

Nous vous rappelons que la loi vous oblige à utiliser ce drone de manière prudente et responsable afin d'éviter tout dommage humain ou matériel. Dans le cas d'une utilisation non autorisée ou à des fins illicites, vous serez tenu pleinement responsable de tout dommage causé. Veillez à respecter la législation, sans porter atteinte à la vie privée d'autrui.

PNJ n'assume aucune responsabilité en cas de dommage résultant directement ou indirectement de l'utilisation du produit, d'une pièce de ce produit ou de ce manuel. PNJ ne peut être tenu responsable de tout accident, blessure, décès, perte ou autre réclamation de quelque nature que ce soit liée à ou résultant de l'utilisation de ce produit.

Tous les télépôtes doivent respecter les règlements d'organisations internationales telles que l'ICAO (Organisation de l'Aviation Civile Internationale) et les règlements de leur propre espace aérien national. Pour en savoir plus sur les règles en vigueur, veuillez vous reporter au site de la DGAC: www.developpement-durable.gouv.fr

Veuillez consulter notre site pour plus d'informations: www.pnj-cam.com

1. Installation des PILES de la R/c

Installez les piles en respectant les polarités (+/-)

1) Charger la batterie

Branchez la batterie à un ordinateur à l'aide du chargeur USB fourni dans le pack. Pendant le chargement, la LED s'allume. Lorsque le chargement est terminé, la LED s'éteint.

2) Installer la batterie à l'intérieur du drone

Installer la batterie totalement chargée dans le compartiment arrêté, puis connecter la batterie au drone. Enfin, fermer le capot arrêté.

Chargement

Installation

Fermetre

Attention: S'assurer que la batterie et le chargeur sont correctement branchés.

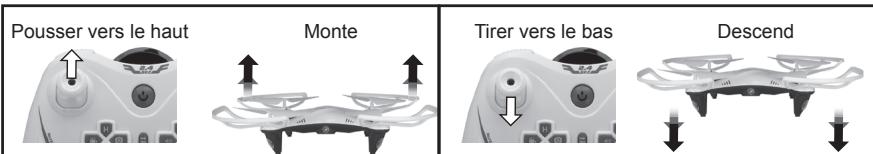

Preparation au VOL

1) Brancher la batterie au drone, la LED clignote rapidement. Puis, placer le drone sur une surface plane et allumez la R/C. 2) Avant chaque vol, vous devez réaliser l'appairage du drone à la R/C. Pour cela, poussez le joystick gauche tout en haut, puis tout en bas. Deux sons retentissent lorsque vous réalisez cette manipulation; un bip quand le joystick est en haut et un bip quand le joystick est en bas. Cela signifie que la connexion est réussie et que votre drone est prêt à voler.

Surface plane

2. Lacet : contrôle la direction (joystick gauche, mouvement gauche/droite)

Pousser vers la gauche Tourne vers la gauche

Pousser vers la droite

Tourne vers la droite

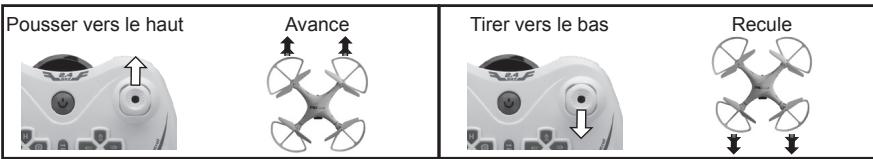

1. Tangage: inclinaison avant/arrière (joystick droit, mouvement haut/bas)

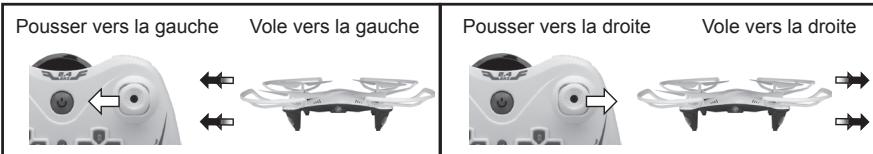

1. Roulis: inclinaison gauche/droite (joystick droit, mouvement gauche/droite)

Micro-ajustements

Micro-ajustements trim avant / arrêté

Arrière

Avant

Micro-ajustements trim gauche / droite

Gauge

Droite

Après le décollage, si le drone ne cesse de reculer, appuyez sur la flèche du haut pour ajuster sa position.

Si le drone ne cesse d'avancer, appuyez sur la flèche du bas pour ajuster sa position.

Après le décollage, si le drone ne cesse d'aller vers la droite, appuyez sur la flèche de gauche pour ajuster sa position.

Si le drone ne cesse d'aller vers la gauche, appuyez sur la flèche de droite pour ajuster sa position.

Changesment de mode

Appuyez sur ce bouton pour changer de mode.

Par défaut, la Radio-Commande est configurée en Mode 2 ; le joystick gauche contrôle les gaz. Si vous passez en Mode 1, les commandes des joysticks sont inversées.

Vitesse

Les boutons «H» High speed et «L» Low speed permettent de contrôler la vitesse de déplacement du drone. Par défaut, la R/C est paramétrée en Low Speed / Vitesse Lente. Pour passer en Vitesse Rapide, appuyez sur «H» et la R/C émettra 2 bips pour confirmer le changement de vitesse. Pour repasser en Vitesse Lente, appuyez sur «L» et la R/C émettra 1 bip pour confirmer le changement de mode.

FLIP 1 Et FLIP 2

Après les opérations de base, réalisez des acrobaties!

Méthode 1

Faites monter le drone à 3m de haut, appuyez sur le bouton Flip 1 à gauche, et le drone réalise une rotation à, un flip vers l'avant (par défaut).

Méthode 2

Faites monter le drone à 3m de haut, maintenez le bouton Flip 2 à droite enfoncé, et utilisez le joystick de droite pour contrôler l'orientation du flip.

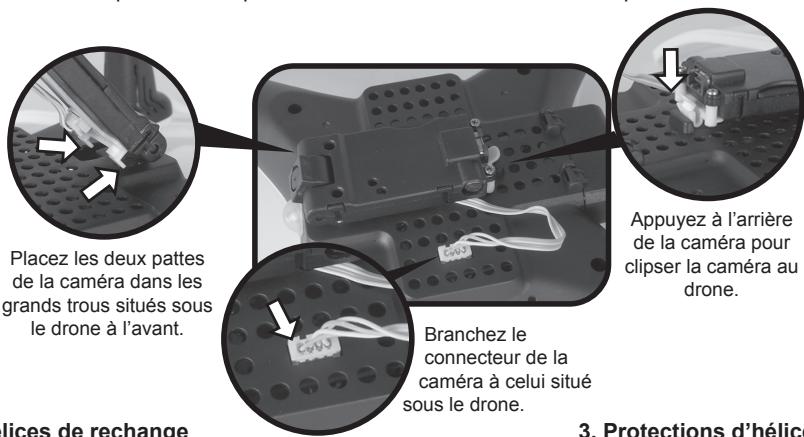

1. Caméra amovible incluse dans le pack

Pour l'installer, veuillez procéder de la manière suivante:

Le drone est uniquement compatible avec la caméra fournie dans le pack.

2. Héliques de rechange

Pour remplacer les hélices, veuillez suivre attentivement les instructions suivantes, en prêtant attention au sens de rotation:

Branchez le connecteur de la caméra à celui situé sous le drone.

3. Protections d'hélices

Installez les protections d'hélices en respectant le sens des flèches.

Serrez à l'aide du tournevis fourni.

Les accessoires additionnels augmentent le poids du drone, ce qui peut affecter l'autonomie de vol.

PROBLÈME	RAISON	SOLUTION
La R/C ne fonctionne pas	Les piles ne sont pas installées dans le bon sens	Replacez les piles en respectant les polarités (+ / -)
	Les piles ne fonctionnent plus	Remplacez les piles usagées par des piles neuves
La R/C ne fonctionne pas correctement	Le drone n'est pas branché correctement	Vérifier le branchement de la batterie du drone
	Le drone ne réagit pas à la R/C, l'appairge n'est pas effectué	Éteignez le drone et la R/C et rallumez-les à moins de 50 cm de distance l'un de l'autre
	Le vent est trop puissant	Ne pas voler dans des conditions météorologiques défavorables (vent, pluie, etc)
Le drone ne décolle pas	La batterie du drone est faible	Chargez la batterie

INCLUS dans le PACK

Drone DR-MINI 60

Protections d'hélices

Hélices hora

Hélices anti-horaire

Radio-Commande

Chargeur USB

Batterie

Tournevis

Caméra amovible

Cable USB

Garantie

Ce produit est garanti pendant une durée de 12 mois à compter de la date d'achat initiale effectuée par le consommateur, sauf certaines pièces d'usure* (cf ci-après), contre tout défaut de fabrication, sur présentation de la preuve d'achat (date, lieu d'achat, nom du produit).

Pendant la durée de garantie contractuelle, le produit défectueux devra être retourné dans son emballage d'origine auprès du service après-vente du revendeur ou du site Internet www. pnj-cam. com, selon le lieu d'achat. Après inspection du produit, le service après-vente procédera à la réparation ou au remplacement de la pièce ou du produit défectueux, à l'exclusion de tout autre dédommagement, si le produit a été utilisé correctement.

La garantie ne couvre pas:

la coque du drone, les hélices, les protections d'hélices, les trains d'atterrissage, les boutons, les manettes et l'antenne de la radio-commande, endommagés ou déterminés suite à une chute ou un accident, volontaire ou involontaire ; le chargeur de batterie en cas de branchement à une alimentation murale (tension trop élevée) ; les produits qui ont subi des transformations, modifications, personnalisations ou autres assemblages non autorisés ; les dommages résultant d'un accident, de l'usure normale du produit, d'un contact avec un liquide (pluie, eau, etc.) ; les dommages dus à une altération ou déterioration du produit causé par une chute, un choc accidentel ou à une immersion, volontaire ou involontaire ; les défauts dus à une utilisation anormale du produit, un montage des pièces détachées non conformes aux instructions stipulées dans le présent mode d'emploi ou sur le site www.pnj-cam.com ; les dommages résultant d'une réparation effectuée par l'utilisateur lui-même ou un tiers non autorisé, hors échange des pièces détachées fournies par PNJ ; les défauts causés par des pièces non fournies par PNJ, notamment une batterie non homologuée par PNJ

Tout produit s'avérant non défectueux après analyse sera retourné à l'expéditeur à ses frais.

• Pièces d'usure : Batterie : 6 mois

ESC: 6 mois

Moteurs: 6 mois

Législation française

Si vous utilisez Your drone en France, dans le cadre d'activités de loisirs, nous vous rappelons qu'il est essentiel de respecter les 10 principes suivants pour voler en conformité avec la loi:

1/ Ne pas survolérer des personnes 2/ Ne pas voler au-dessus de 150 mètres 3/ Toujours voler en vue directe 4/ Ne pas VOLER en zone urbaine 5/ Ne pas voler à proximité des aérodromes 6/ Ne pas survoler de sites sensibles 7/ Ne pas voler de nuit 8/ Pas de violation de la vie privée 9/ Pas d'usage commercial des photos et vidéos 10/ En cas de doute, se renseigner

Pour plus d'informations sur la législation ou une utilisation professionnelle des drones, vous pouvez consulter les sites suivants:

• Notre Guide d'utilisation disponible gratuitement sur notre site Internet: www.pnj-cam.com/img.cms/Guide_Drone_1.pdf
• DGAC (Direction Générale de l'Aviation Civile): www.developpement-durable.gov.fr/Drones-civils-loisir-aeromodelisme

Respect de la vie privée

Dès lors qu'un drone est équipé d'un appareil photo, d'une caméra mobile, d'un capteur sonore ou encore d'un dispositif de géolocalisation, il peut potentiellement

porter atteinte à la vie privée, capter et diffuser des données personnelles. La prise de vue aérienne est réglementée par l'article D133-10 du code de l'aviation

civile. Dans le respect de ses dispositions, il est possible de réaliser des prises de vue avec un aéromodèle, dans le cadre du loisir ou de la compétition mais

limité à un but privé, excluant usage commercial, publicitaire ou professionnel. Les autres cas de prises de vue seront traités obligatoirement au titre des activités

particulières (demande d'autorisations auprès de la DGAC).

L'article L226-1 du code pénal prévoit une punition d'un an d'emprisonnement et 45 000€ d'amende pour le fait, au moyen d'un procédé quelconque, volontairement de porter atteinte à l'intimité de la vie privée d'autrui :

En captant, enregistrant ou transmettant, sans le consentement de leur auteur, des paroles prononcées à titre confidentiel ; En fixant, enregistrant ou transmettant, sans le consentement de celle-ci, l'image d'une personne se trouvant dans un lieu.

Il est impératif d'obtenir les autorisations des personnes et des lieux filmés. Notamment, si vous souhaitez conserver vos enregistrements et/ou diffuser vos vidéos sur Internet ou tout autre média. Ne diffusez pas d'images dégradantes ou pouvant porter atteinte à la réputation ou la dignité d'une personne. L'utilisation de ce produit à des fins de surveillance, d'espionnage est strictement interdite et peut être sanctionnée par la loi.

Utilisation de l'espace aérien

Pour l'aéromodélisme (loisir, compétition) comme pour les activités particulières (contexte professionnel), l'accès à l'espace aérien est libre en dessous de 150m (en dérogation aux règles de l'air habituelles, qui contraignent les autres aéronefs civils à VOLER au-dessus de cette hauteur sauf autorisations particulières). Seuls les vols à vue sont autorisés pour les aéromodèles. Attention, en dessous de 150m mais :

en dehors des agglomérations et des rassemblements de personnes ou d'animaux ; en dehors des zones proches des aérodromes ; et en dehors d'espaces aériens spécifiques réglementés qui figurent sur les cartes aéronautiques.

Le survol des agglomérations ou des rassemblements de personnes n'est possible que dans le cadre d'une autorisation préfectorale délivrée après avis du service de la défense et de la direction régionale de l'aviation civile. Les activités à proximité des aérodromes, dans des espaces réglementés, ou au-dessus de 150m nécessitent de prendre contact avec les services de la direction régionale de l'aviation civile. Leur autorisation sera fréquemment soumise à l'établissement d'un protocole avec les responsables de l'aérodrome ou de la zone d'espace aérien concerné. C'est dans ce cadre que des activités d'aéromodélisme peuvent notamment trouver place sur des aérodromes d'aviation générale.

Le télépilote d'un drone est responsable des dommages causés par l'évolution de l'aéronef ou les objets qui s'en détachent.

détachent aux personnes et aux biens de la surface (article L.61613-2 du code des transports).

Si la mise en œuvre du drone s'est faite en violation des règles de sécurité, les dispositions pénales du code des transports s'appliquent : peine maximale d'un an d'emprisonnement et 75 000 euros d'amende (article L.6232-4 du code des transports).

Ces symboles indiquent que ce produit ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. Collecte sélective des déchets électriques et électroniques. Les produits électriques ne doivent pas être mis au rebut avec les produits ménagers. Selon la Directive Européenne 2012/19/CE pour le rebut des matériels électriques et électroniques et de son exécution dans le droit national, les produits électriques usagés doivent être collectés séparément et disposés dans des points de collecte prévus à cet effet. Adressez-vous aux autorités locales ou à votre revendeur pour obtenir des conseils sur le recyclage.

PNJ SARL, 7 Rue Baron 75017 Paris, France, déclare sous son unique responsabilité que le produit qu'il distribue, le DR-MINI 60 contenu dans le présent pack, est en conformité avec les exigences suivantes de la directive R&TTE 1999/5/CE et la directive EMC 2004/108/CE : EN 300 440-2 V1.4.1 :2010, ETSI EN 301 489-03 V1.9.2 :2011, EN 301 489-03 V1.6.1 :2013, EN 62479 :2010, EN 50014-1 :2006+A1 :2009+A2 :2011, EN 50014-2 :1997+A1 :2001+A2 :2008. Par ailleurs, le DR-MINI 60 a été testé conforme selon la directive de sécurité des jouets 2009/48/CE et la directive RoHS 2011/65/EU.

Date: 15/04

Signature:

Nom : Pierre NOVE-JOSSERAND

Fonction : Directeur Général

Marques déposées

Le supportera n'est pas fabriqué par GoPro©. Toutes les autres marques citées dans ce mode d'emploi sont la propriété de leur détenteurs respectifs.

Modifications

Les explications contenues dans ce Mode d'Emploi ne sont fournies qu'à titre d'information et peuvent être sujettes à modification, sans notification préalable. PNJ SARL ne saurait être tenue responsable directement ou indirectement des éventuels préjudices ou pertes de données résultant d'une erreur ou omission au sein du présent document. PNJ SARL se réserve le droit de modifier le produit ainsi que son mode d'emploi sans aucune restriction ou obligation de prévenir l'utilisateur. Ainsi, il est possible que le produit acheté diffère quelque peu de celui décrit au sein du présent document.

Pour obtenir la première version, rendez-vous sur www.pnj-cam.com
