Type de produit	Écran gamer
Marque	PREDATOR
Modèle	X27P
Taille de l'écran	27 pouces (diagonale)
Résolution maximale	3840 x 2160 (UHD) à 144 Hz (surcadencé)
Taux de rafraîchissement	144 Hz (avec surcadencement)
Luminosité	300 cd/m² (réglable de 20 à 300)
Contraste	1000:1 (typique)
Angle de vision	178° horizontal / 178° vertical
Connectivité	HDMI 2.0 (x2), DisplayPort 1.4, Mini DisplayPort, USB 3.0 (x2, dont un pour charge rapide), sortie audio
Alimentation	Adaptateur secteur externe 19,5 V CC / 230 W (modèle DELTA ADP-230EB T)
Consommation électrique	Mode actif : non spécifié ; veille : amber LED
Poids	Environ 7,5 kg (avec socle)
Dimensions (avec socle)	Environ 614 x 483 x 268 mm (L x H x P)
Réglages	Inclinaison de -5° à +25°, pivotement, rotation, hauteur +/- 130 mm
Haut-parleurs intégrés	Oui (2 x 2 W)
Fonctions principales	HDR, FreeSync (compatible), Over Drive, filtre lumière bleue, PIP/PBP, point de visée, modes jeu, économie d'énergie
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux sec pour essuyer l'écran et le boîtier
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les ouvertures de ventilation, utiliser uniquement avec le cordon d'alimentation fourni
Pièces détachées et réparabilité	Les réparations doivent être effectuées uniquement par un personnel qualifié ; contacter le support Acer pour les pièces
Informations générales	Garantie : consulter le manuel ; numéro de modèle et série sur l'étiquette

FOIRE AUX QUESTIONS - X27P PREDATOR

Comment régler la hauteur de l'écran ?

Appuyez sur la partie supérieure du moniteur pour libérer le mécanisme, puis ajustez la hauteur sur une plage de +/- 130 mm.

Comment nettoyer l'écran LCD ?

Débranchez le moniteur de la prise secteur, puis utilisez un chiffon doux et sec pour essuyer délicatement l'écran et le boîtier. N'utilisez jamais de produits chimiques ou abrasifs.

Pourquoi mon écran ne s'allume-t-il pas ?

Vérifiez que le cordon d'alimentation est correctement branché à la fois sur le moniteur et sur la prise secteur. Assurez-vous que le bouton d'alimentation est enfoncé. Si le voyant LED est orange, le moniteur est en veille ; déplacez la souris ou appuyez sur une touche du clavier pour le réveiller.

Comment changer la source d'entrée ?

Appuyez sur la touche de raccourci 3 (sélection d'entrée) pour accéder au menu et choisir entre HDMI1, HDMI2, DP IN, Mini DP ou Auto Source.

Comment activer le mode HDR ?

Dans le menu OSD, sélectionnez l'option HDR et activez-la. Assurez-vous que votre source est compatible HDR et que le pilote HDR est installé (Windows 10 64 bits recommandé).

Comment utiliser la fonction de surcadencement pour atteindre 144 Hz ?

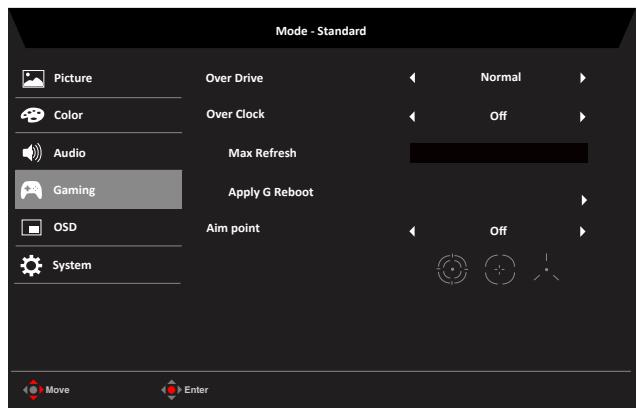

Dans le menu OSD, allez dans Gaming > Over Clock et activez-le. Réglez Max Refresh sur 144 Hz, puis appliquez et redémarrez le moniteur. Votre carte graphique doit supporter cette fréquence.

Quels sont les modes d'image disponibles ?

Les modes comprennent : Utilisateur, Standard, ECO, Graphique, Film, AdobeRGB, Rec.709 et HDR. Vous pouvez les sélectionner via le raccourci 1 ou dans le menu principal.

Comment verrouiller l'OSD pour éviter des modifications accidentelles ?

Allez dans le menu OSD, sélectionnez OSD Lock et mettez-le sur ON. Pour déverrouiller, maintenez la touche Navi enfoncée pendant 3 secondes.

Que faire si l'image clignote ou présente des pixels défectueux ?

Un léger scintillement en début d'utilisation est normal. Si des pixels sont toujours allumés ou manquants, sachez que l'écran LCD possède 99,99% de pixels efficaces ; quelques défauts (moins de 0,01%) sont considérés comme normaux et non comme un dysfonctionnement.

Comment contacter le support technique ?

Consultez le site web d'Acer (www.acer-group.com) ou contactez votre revendeur. Gardez le numéro de modèle et le numéro de série sous la main.

MODE D'EMPLOI X27P PREDATOR

Copyright © 2018. Acer Incorporated. Tous droits réservés.

Guide de l'utilisateur du moniteur LCD Acer Première édition : 04/2018

Des modifications peuvent être apportées périodiquement aux informations contenues dans la présente publication sans obligation d'avertir quiconque de telles révisions ou modifications. Ces modifications sont incorporées dans les nouvelles éditions du présent manuel ou dans des documents et publications complémentaires. Cette société ne fait aucune représentation ou garantie, express ou implicite, quant au contenu présent, et décline spécifiquement les garanties implicites de qualité marchande ou d'adéquation à un usage particulier.

Notez le numéro de modèle, le numéro de série, la date d'achat et le lieu d'achat dans l'espace prévu ci-dessous. Le numéro de modèle et le numéro de série sont enregistrés sur l'étiquette apposée à votre ordinateur. Toutes les correspondances concernant cette unité doivent inclure le numéro de série, le numéro de modèle et les informations relatives à l'achat.

Aucune partie de cette publication ne peut être reproduite, mémorisée dans un système informatisé, ou transmise, sous quelle forme et par quel moyen, électronique, mécanique, par photocopie, enregistrement ou autre, sans la permission écrite préalable d'Acer Incorporated.

Guide de l'utilisateur du moniteur LCD Acer

Numéro de modèle : Numéro de série : Date d'achat : Lieu d'achat :

Acer et le logo Acer sont des marques déposées de Acer Incorporated. Les noms et marques de produits d'autres sociétés sont utilisés ici à des fins d'identification et appartiennent à leurs sociétés respectives.

Instructions de sécurité

Lisez ces instructions avec attention. Conservez le présent document pour référence future. Respectez tous les avertissements et instructions indiqués sur le produit.

Notes spéciales relatives aux moniteurs LCD

Les points suivants sont normaux pour un écran LCD et ne révèlent pas un problème.

• En raison de la nature de la lumière fluorescente, l'écran peut scintiller au cours de la première utilisation. Éteignez l'interrupteur d'alimentation et rallumez-le pour vous assurer que ce scintillement disparait.
• Vous pouvez observer une luminosité irrégulière de l'écran en fonction du motif de bureau que vous utilisez. L'écran LCD possède 99,99% ou plus de pixels efficaces. Il peut comprendre des défauts à raison de 0,01% ou moins, tels que des pixels manquants ou des pixels allumés en permanence.
• En raison de la nature de l'écran LCD, une image rémanente de l'écran précédent peut subsister après changement d'image, lorsque la même image est affichée pendant plusieurs heures. Dans ce cas, l'écran se rétablit lentement en changeant d'image ou en éteignant l'interrupteur d'alimentation pendant quelques heures.

Nettoyage de votre moniteur

Veuillez respecter scrupuleusement ces directives pour nettoyer le moniteur :

• Débranche toujours le moniteur avant de le nettoyer. Utilise un chiffon doux pour essuyer l'écran, ainsi que l'avant et les côtés du boîtier.

Assurez-vous que la prise de courant à laquelle vous raccordez le cordon d'alimentation est facilement accessible et située aussi près de l'opérateur de l'appareil que possible. Lorsque vous devez déconnecter l'alimentation de l'appareil, veillez à débrancher le cordon d'alimentation de la prise électrique.

Sécurité lors de l'écoute

Pour protégerez votre audition, respectez ces instructions.

• Augmentez progressivement le volume jusqu’à ce que vous puissiez entendre clairement, confortablement et sans déformation.
• Après avoir réglé le niveau du volume, ne l'augmentez plus après que vos oreilles se soient adaptées.
• Limitez la durée d'écoute de la musique à un volume élevé.
• Évitez d'augmenter le volume pour contrer le bruit ambiant. Baissez le volume si vous n'arrivez pas à entendre les gens parler autour de vous.

Avertissements

N'utilisez pas ce produit près de l'eau. - Ne placez pas ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il peut sérieusement s'endommager. - Les fentes et ouvertures sont prévues pour la ventilation afin d'assurer un fonctionnement

fiable du produit et pour le protégér de la surchauffe. Ces ouvertures ne doivent pas être bloquées ni couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un canapé, un tapis ou une autre surface similaire. Ce produit ne doit jamais être placé près d'un radiateur ou d'un convecteur, ni dessus, ni dans une installation intégrée sauf si une ventilation ajustée est prévue.

• N'enforcez jamais des objets d'aucune sorte dans ce produit à travers les fentes du boîtier car ils pourraient toucher des points de tension dangereux ou provoquer des courts-circuits qui pourraient causer un incendie ou un choc électrique. Ne renversez jamais de liquide d'aucune sorte sur ou dans le produit. Pour éviter d'endommager les composants internes et prévenir la fuite de la batterie, ne placez pas le produit sur une surface vibrante.
• Ne l'utilisez jamais en faisant du sport, de l'exercice ou dans un environnement vibrant qui pourrait probablement causer un court-circuit et des dégâts internes à l'appareil. L'adaptateur ne doit être utilisé que pour ce moniteur, et non à d'autres fins.
• Notre appareil utilise l'une des alimentations suivantes :

Fabrication : DELTA : ADP-230EB T (19,5 V CC/230 W)

Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette signalétique. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou la compagnie d'électricité locale.
• Ne laissez rien reposer sur le cordon d'alimentation. Ne placez pas ce produit à où les gens sont marcher sur le cordon.
• Si une rallonge est utilisée avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas la valeur nominale de la rallonge. Aussi, assurez-vous que l'ampérage de tous les appareils branchés sur la prise secteur ne dépasse pas le calibre du fusible.
• Ne surchargez pas une prise électrique ou une barrette multiprise en y branchant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale de la dérivation. Si vous utilisez des barrettes d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette. Le cordon d'alimentation de ce produit est équipé d'une fiche de terre à trois fils. La fiche ne peut être insérée que dans une prise avec terre. Assurez-vous que la prise de courant est correctement reliée à la terre avant d'insérer la fiche du cordon d'alimentation. N'insérez pas la fiche dans une prise de courant non reliée à la terre. Contactez votre électricien pour plus de détails.

Avertissement!

La broche de mise à la terre est une fonction de sécurité. Le fait d'utiliser une prise de courant qui ne soit pas correctement reliée à la terre peut entraîner un choc électrique et/ou des blessures.

Remarque:

La broche de mise à la terre fournit également une bonne protection contre le bruit produit par les appareils électriques environnants et qui interfèrent avec les performances de ce produit.

• Utilisez le produit uniquement avec le cordon d'alimentation secteur fourni. Si vous avez besoin de remplacer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences suivantes : type amovible, listed UL / certifié CSA, type SPT-2, valeurs nominales 7 A 125 V minimum, approvée VDE ou équivalent, 4,6 mètres (15 pieds) de longueur maximale.

Entretien du produit

Ne tentez pas de faire l'entretien de ce produit vous-même, car l'ouverture ou la dépose des couvercles peut vous exposer à des points de tension dangereux ou à d'autres risques. Pour tout entretien, veuillez vous adresser à du personnel qualifié. Débranchez ce produit de la prise secteur et faites appel à un personnel qualifié lorsque :

• le cordon d'alimentation ou la fiche est endommagé, coupé ou effiloché
• du liquide a été renversé dans le produit
• le produit a été exposé à la pluie ou à l'eau
• le produit est tombé ou le boîtier a été endommagé
• le produit présente une ALTERATION notable de performance, indiquant un besoin d'entretien
• le produit ne fonctionne pas normalement après avoir suivi les instructions de fonctionnement

Remarque :

Ajustez uniquement les commandes qui sont couvertes par les instructions d'utilisation, car un mauvais réglage d'autres commandes peut provoquer des dégâts et entraîner des travaux coûteux auprès d'un technicien qualifié pour restaurer le produit à son état nominal.

Environnements potentiellement explosifs

Éteignez votre appareil dans toute zone représentant une atmosphère potentiellement explosive et respectez tous les panneaux et les instructions. Les atmosphères potentiellement explosives comprennent les zones où il est généralement conseillé d’arrêter le moteur de votre véhicule. Des étincelles dans de telles zones peuvent provoquer une explosion ou un incendie entraînant des blessures corporelles ou même la mort. Éteignez l’appareil à proximité de dépôts, de zones de stockage et de distribution de carburant ; d’usines de produits chimiques ; ou lorsque des opérations de dynamitage sont en cours. Les zones à atmosphère potentiellement explosive sont souvent, mais pas toujours, indiquées. Ils comprennent les cales des bateaux, les sites de transfert ou de stockage de produits chimiques, les véhicules utilisant du gaz de pétrole liquéfié (comme le propane ou le butane) et les zones où l’air contient des produits chimiques ou des particules telles que des grains, de la poussière ou des poudres métalliques.

Informations supplémentaires relatives à la sécurité

Votre appareil et ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Informations relatives au recyclage des équipements informatiques

Acer est fortement impliqué dans la protection de l'environnement et considère le recyclage, sous la forme de récupération et d'élimination du matériel d'occasion, comme l'une des priorités de l'entreprise pour minimiser le fardeau qui pèse sur l'environnement.

Chez Acer, nous sommes parfaitement conscients des effets environnementaux de notre entreprise et nous nous efforçons d'identifier et de fournir les valeurs et procédures de travail pour réduire l'impact environnemental de nos produits.

Pour plus d'informations et d'aide lors du recyclage, veuillez consulter ce site Web : http://www.acer-group.com/public/Sustainability/sustainability01.htm

Visitez www.acer-group.com pour plus d'informations sur les caractéristiques et les avantages de nos autres produits.

Instructions relatives à la mise au rebut

Ne jetez pas cet appareil électronique à la poubelle lors de la mise au rebut.

Pour minimiser la pollution et assurer une meilleure protection mondiale de l'environnement, veuillez recycler. Pour plus d'informations sur la réglementation concernant les déchets d'équipements électriques et

électroniques (DEEE), visitez

L'unité LCD est produite avec des techniques de fabrication de haute précision.

Néanmoins, certains pixels peuvent parfois avoir des ratés ou apparaître sous forme de points noirs ou rouges. Cela n'a aucun effet sur l'image enregistrée et ne constitue pas un dysfonctionnement.

La déclaration de gestion de l'alimentation doit être comme ci-dessous.

• Activation du mode Veille de l'écran au bout de 15 minutes d'inactivité de la part de l'utilisateur.
• Sortez le moniteur du mode veille lorsqu'il est en mode Arrêt Actif, déplacez la souris ou appuyez sur n'importe quelle touche du clavier.

Conseils et informations pour le comportement d'utilisation

Les utilisateurs d'ordinateurs peuvent se plaindre de fatigue oculaire ou de maux de tête après une utilisation prolongée. Les utilisateurs sont aussi exposés à des risques de blessures physiques après de longues heures de travail devant un ordinateur. Les périodes de travail prolongées, une mauvaise posture, de mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, la santé personnelle et d'autres facteurs augmentent fortement le risque de blessure physique.

L'utilisation incorrecte de l'ordinateur peut provoquer un syndrome du canal carpien, une tendinite, une ténosynovite ou d'autres troubles musculo-squelettiques. Les symptômes suivants peuvent apparaître au niveau des mains, des poignets, des bras, des épaules, du cou ou du dos :

• engourdissement ou sensation de brûlure ou de picotements endolorissement, douleur ou sensibilité
• douleur, gonflement ou pulsation raideur ou oppression
• froid ou faiblesse

Si vous avez ces symptômes ou tout autre douleur et/ou inconfort récurrent ou persistant lié à l'utilisation de l'ordinateur, consultez immédiatement un médecin et informez le service de santé et sécurité de votre entreprise.

La section suivante donne des conseils pour une utilisation plus confortable de l'ordinateur.

Trouvez votre zone de confort

Trouvez votre zone de confort en ajustant l'angle de vue du moniteur, en utilisant un repose-pied ou en surélevant votre position assise afin d'obtenir un confort maximal. Respectez les conseils suivants :

• abstenez-vous de rester trop longtemps dans une position fixe
• évitez de vous courber vers l'avant et / ou de vous pencher en arrêté
• levez-vous et marchez régulièrement pour relâcher la pression sur les muscles de vos jambes

Prenez soin de votre vision

De longues heures de visualisation, le port de lunettes ou de lentilles inadaptées, les reflets, une lumière excessive, des écrans mal régglés, des polices très petites et des affichages avec un faible contraste peuvent fatiguer vos yeux. Les sections suivantes donnent des suggestions sur la façon de réduire la fatigue visuelle.

Yeux

• Reposez vos yeux fréquemment.
• Accordez à vos yeux des pauses régulières en détournant le regard du moniteur et en vous concentrant sur un point éloigné.
• Clignez des yeux fréquemment pour les empêcher de se dessécher.

Écran

• Maintenez votre écran propre.
• Maintenez votre tête à un niveau plus élevé que le bord supérieur de l'affichage pour que vos yeux pointent vers le bas lorsque vous regardez le milieu de l'écran.
• Réglez la luminosité de l'écran et / ou le contraste à un niveau confortable afin d'améliorer la lisibilité du texte et la clarté des graphiques.
• Éliminez les reflets et les réflexions :

en plaçant votre écran de telle sorte que les côtés soient face à la fenêtre ou à toute source de lumière - en réduisant la lumière ambiant en utilisant des rideaux, des stores ou des volets - en utilisant une lampe de bureau - en changeant l'angle de vue de l'écran - en utilisant un contrôle antireflet - en utilisant un viseur d'affichage, par exemple un morceau de carton qui dépasse du bord supérieur avant de l'écran

• Évitez d'ajuster votre écran à un angle de vue anormal.
• Évitez de regarder des sources de lumière brillantes, par exemple une fenêtre ouverte, pendant des périodes prolongées.

Développer de bonnes habitudes de travail

Développez les habitudes de travail suivantes pour rendre votre utilisation de l'ordinateur plus relaxante et plus productive :

Faites de courtes pauses régulièrement et souvent. Effectuez des exercices d'étirement. - Respirez de l'air frais aussi souvent que possible. - Faites de l'exercice régulièrement pour maintenir un corps sain.

Informations relatives à votre sécurité et à votre comportement

Instructions de sécurité. II

Notes spéciales relatives aux moniteurs LCD

Nettoyage de votre moniteur

Accessibilité

Sécurité lors de l'écoute.

Avertissements

Utilisation de l'énergie électrique. iii

Entretien du produit iii

Environnements potentiellement explosifs. iv

Informations supplémentaires relatives à la sécurité..................... iv

Informations relatives au recyclage des équipements informatiques..................... iv

Instructions relatives à la mise au rebut.

Déclaration relative aux pixels LCD

Conseils et informations pour le comport d'utilisation.

Trouvez votre zone de confort

Prenez soin de votre vision.

Développer de bonnes habitudes de travail vi

Réglage du moniteur 2

Réglage de la hauteur 2

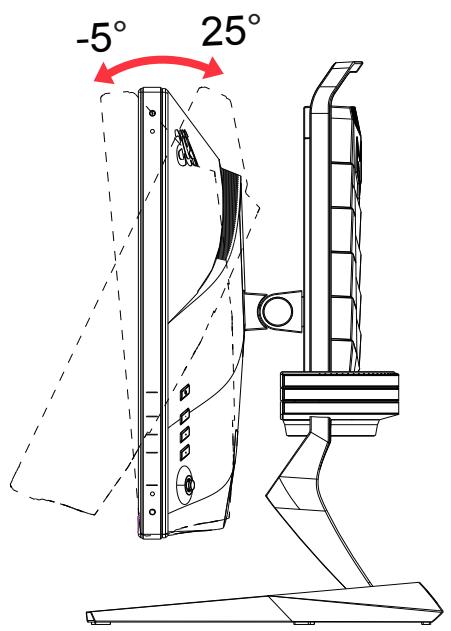

Inclinaison 2

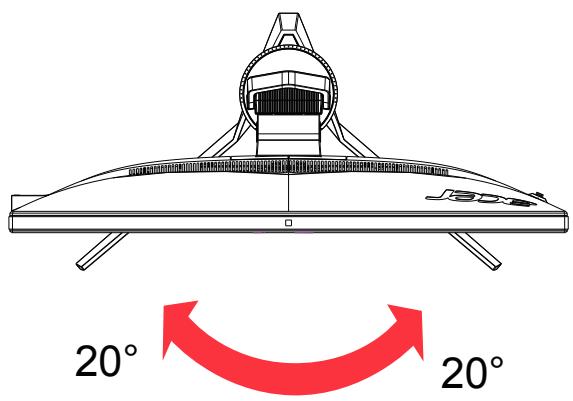

Rotation 3

Installation de la casquette anti-éblouissement du moniteur 4

Prétention du moniteur 6

Raccordement des câbles 7

Connexion de l'adaptateur et du cordon d'alimentation secteur (CA) 8

Économie d'énergie 8

Display Data Channel (DDC) 9

Tableau des fréquences standard 11

En utilisant le menu contextuel 12

Page principale 12

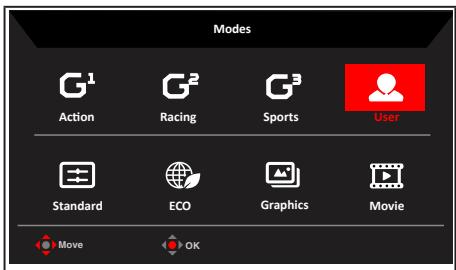

Raccourci 1 (par défaut : Modes) 12

Raccourci 2 (par défaut : Brightness (Luminosité)) 12

Touche de raccourci 3 (Sélection de l'entrée) 13

Menu principal 13

Guide de dépannage 19

Déballage

Veuillez vérifier que les éléments suivants sont présents lorsque vous déballez la boîte, et conservez les matériaux d'emballage au cas où vous devriez expédier ou transporter le moniteur à l'avenir.

Moniteur LCD

Câble USB (En option)

Ensemble casquette antiéblouissement

Guide de démarrage Câble HDMI (En option)

Câble DP (En option)

Cordon d'alimentation secteur (CA)

Réglage du moniteur

Pour une visualisation optimale, nous vous conseillons de regarder la face avant du moniteur, puis de régler le moniteur à l'angle le plus confortable pour vous. Tenez le socle pour empêcher le moniteur de tomber lorsque vous modifiez son angle. - Vous pouvez régler l'angle du moniteur de +25° à -5° et il autorise un réglage du pivotement de depuis la gauche ou la droite. Vous pouvez également régler la hauteur du moniteur de +/- 130 mm.

Remarque:

Veuillez régler la hauteur du moniteur après avoir appuyé sur la partie supérieure du moniteur.

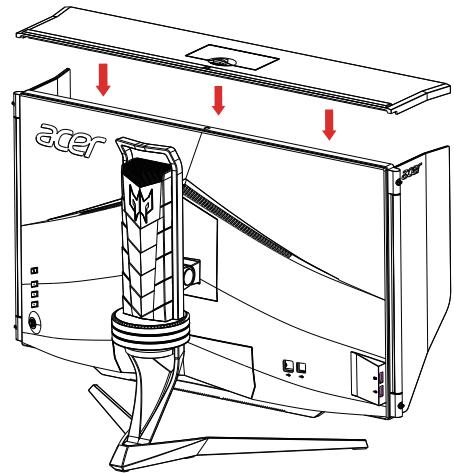

Installation de la casquette anti-éblouissement du moniteur

1. Alignez les trous de vis sur le côté du moniteur.

1. Utilisez un tournevis ou une pièce de monnaie pour serrer la vis et fixer la porte sur la face.

1. Répétez le même processus pour fixer la porte de l'autre côté.

1. Déposez le déflecteur supérieur et fixez-le sur la tête.

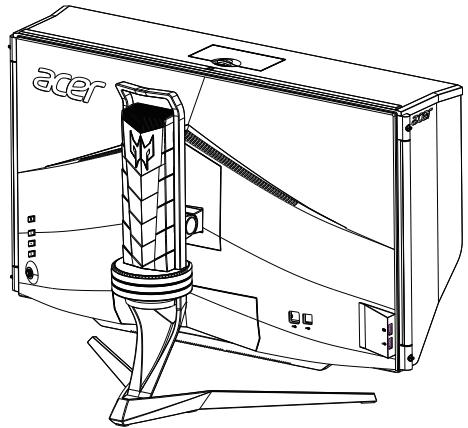

1. Installation de la casquette anti-éblouissement effectuée.

Comment ouvrir la petite porte supérieure

1. Utilisez vos doigts pour pousser sous le couvercle.
2. Faites coulisser la petite porte jusqu'au bout comme indiqué dans la direction de l'image.

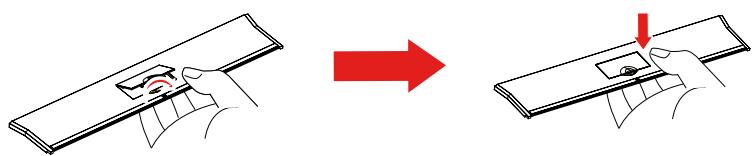

Comment fermer la petite porte supérieure

1. Refaites coulisser la petite porte jusqu'au bout.
2. Appuyez pour verrouiller la porte.

Commandes externes

1	Bouton Power (Marche)	Allume/étéint le moniteur. Le bleu indique la mise sous tension. La lumière amber indique le mode veille/economie d'énergie
2	Touché de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction de raccourci 1.
		b. Lorsque le menu Fonction est actif, appuyez sur cette touche pour afficher les informations de base concernant votre moniteur et l'entrée de courant ou pour réinitialiser les paramètres de couleurs personnalisés à leurs valeurs par défaut.
3	Touché de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction de raccourci 2.
		b. Quand le Menu fonction est actif, appuyez sur ce bouton pour sélectionner le mode scenario du mode jeu.
4	Touché de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction de selection de l'entrée.
		b. Quand le Menu fonction est actif, ce bouton permet de quitter l'OSD.
5	Touché de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction suivante dans le menu Fonction.
		b. L'unique bouton à bascule à l'arrière du panneau d'affichage fonctionne comme un joystick. Pour déplacer le curseur, il suffit de basculer le bouton dans l'un quatre sens. Appuyez sur le bouton pour sélectionner l'option souhaitée.Le rouge indique ce qui est utilisable. Le gris indique ce qui est inutilisable.

Raccordement des câbles

Pour installer le moniteur sur votre système hôte, veuillez suivre les étapes ci-dessous :

1. Mettez votre ordinateur hors tension et débranchez le câble d'alimentation de votre ordinateur.
2. Raccordez le câble de signal à la prise d'entrée DP (en option) et /ou HDMI (en option) du moniteur, et la prise de sortie DP (en option) et /ou HDMI (en option) de la carte graphique sur l'ordinateur. Puis serrez les vis à oreilles sur le connecteur du câble de signal.
3. Raccordez le cable USB (optionnel) Raccordez le cable USB 3.0 au port pour une charge rapide. Raccordez le cable USB 3.0 au port.
4. Insérez le câble d'alimentation du moniteur dans la prise d'alimentation à l'arrêté du moniteur.
5. Insérez les cordons d'alimentation de votre ordinateur et de votre moniteur dans une prise électrique à proximité.

Remarque:

• La sortie audio concerne uniquement le modèle avec sortie audio. Veuillez consulter le manuel de l'utilisateur pour plus d'instructions.
• Chargement des appareils USB uniquement en mode CC activé.

Connexion de l'adaptateur et du cordon d'alimentation secteur (CA)

• Vérifiez d'abord pour vous assurer que le cordon d'alimentation que vous utilisez correspond au type correct requis pour votre région.
• Le moniteur possède une alimentation universelle qui permet le fonctionnement dans les régions avec une tension de 100/120 V CA ou de 220/240 V CA. Il n'y a également aucun réglage à faire par l'utilisateur.
• Branchez une extrémité du cordon d'alimentation CA à l'adaptateur et reliez l'autre extrémité à une prise secteur. Pour les appareils utilisant du 120 V CA : Utilisez un ensemble de cordon agréé UL, un fil de type SVT et une fiche de caractéristiques 10 A/125 V. Pour les appareils utilisant du 220/240 V CA : Utilisez un ensemble de cordon constitué d'un cordon H05VV-F et d'une fiche de caractéristiques 10 A/250 V. L'ensemble de cordon doit avoir les autorisations de sécurité appropriées pour le pays dans lequel le matériel est installé.

Économie d'énergie

Le moniteur est mis en mode d'économie d'énergie par le signal de commande du contrôleur d'affichage, comme indiqué par la LED d'alimentation de couleur amber.

État	Voyant LED
ACTIVÉ	Bleu
Mode d'économie d'énergie	Ambre

L'état d'économie d'énergie est maintenu jusqu'à ce qu'un signal de commande soit détecté ou que le clavier ou la souris soit activé. Le temps de récupération de l'état ARRÊT actif à l'état MARCHE est d'environ 3 secondes.

Pour faciliter l'installation, à partir du moment où votre système prend en charge le protocole DDC, l'écran est capable de plug-and-play. Le DDC est un protocole de communication via lequel le moniteur informe automatiquement le système hôte de ses capacités ; par exemple les résolutions prises en charge et les fréquences correspondantes. Le moniteur prend en charge la norme DDC2B.

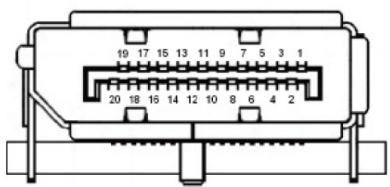

Câble de signal d'affichage couleur à 20 broches

N° BROCHE	Description	N° BROCHE	Description
1	ML_Lane 0+	2	GND (MASSE)
3	ML_Lane 0-	4	ML_Lane 1+
5	GND (MASSE)	6	ML_Lane 1-
7	ML_Lane 2+	8	GND (MASSE)
9	ML_Lane 2-	10	ML_Lane 3+
11	GND (MASSE)	12	ML_Lane 3-
13	KONFIG1	14	CONFIG2
15	AUX CH+	16	GND (MASSE)
17	AUX CH-	18	Hot Plug (branchement à chaud)
19	Return (Retour)	20	DP_PWR

Câble de signal d'affichage couleur à 19 broches

N° BROCHE	Description	N° BROCHE	Description
1	TMDS Data2+	2	TMDS Data2 Shield (blindage)
3	TMDS Data2-	4	TMDS Data1+
5	TMDS Data1 Shield (blindage)	6	TMDS Data1-
7	TMDS Data0+	8	TMDS Data0 Shield (blindage)
9	TMDS Data0-	10	TMDS Clock+
11	TMDS Clock Shield (blindage)	12	TMDS Clock-
13	CEC	14	Réservé (NC sur l'appareil)
15	SCL	16	SDA
17	DDC/CEC Ground (Masse)	18	Power (Alimentation) + 5V
19	Hot Plug Detect (détection de branchement à chaud)

Tableau des fréquences standard

MODE VESA
MODE	Résolution
1	VGA	640x480	60 Hz
2	SVGA	800x600	60 Hz
3	XGA	1024x768	60 Hz
4	SXGA	1280x1024	60 Hz
5	VESA	1280 x 720	60 Hz
6	WXGA	1280 x 800	60 Hz
7	WXGA+	1680x1050	60 Hz
8	UXGA	1920x1080	60 Hz
9	UXGA*	2560x1440	60 Hz
10	UHD	3840x2160	60 Hz
11	UHD	3840x2160	100Hz
12	UHD	3840x2160	120Hz
13	UHD	3840x2160	144Hz

Remarque :

Les éléments 1,2,3,10 correspondent au tableau des fréquences standard.

Les éléments 4,5,6,7,8,9 correspondent à la synchronisation générale pour la carte graphique du PC.

Les éléments 11,12,13 correspondent uniquement à la synchronisation DP.

L'élément 13 correspond à la synchronisation du surcadençage.

Remarque :

Le contenu suivant est uniquement à titre de référence générale. Les caractéristiques réelles du produit peuvent varier.

L'OSD (affichage à l'écran) peut être utilisé pour régler les paramètres de votre moniteur LCD. Appuyez sur la touche pour ouvrir l'OSD. Vous pouvez utiliser l'OSD pour régler la qualité de l'image, la position de l'OSD et les paramètres généraux. Pour les paramètres avancés, veuillez consulter la page suivante :

Page principale

1. Touche de raccourci 1 Modes, Brightness (Luminosite), Volume, Gamma, Contrast (Contraste), Blue Light (Lumière bleue), Over Drive, PIP/PBP
2. Touche de raccourci 2 Modes, Brightness (Luminosite), Volume, Gamma, Contrast (Contraste), Blue Light (Lumière bleue), Over Drive, PIP/PBP
3. Touche de raccourci 3 Touche de raccourci Interrupteur d'entrée
4. Menu principal

Raccourci 1 (par défaut : modes)

Pour désigner le mode scénario (AdobeRGB, Rec.709, HDR), le profil personnalisé à utiliser ou le mode scénario (User (Utilisateur), Standard, ECO, Graphics (Graphique), Movie (Film))

Raccourci 2 (par défaut : brightness (luminosité))

Ouvrez le contrôle Brightness (Luminosité) et sélectionnez votre réglage de luminosité préféré. Lorsque vous avez terminé, appuyez sur le joystick pour quitter la page en cours et mémoriser.

Touche de raccourci 3 (sélection de l'entrée)

Ouvrez le contrôle Input (Entrée) et Sélectionnez HDMI1 (2.0), DHMI2 (2.0), DP IN (ENTRÉE DP), Mini DP et DP ALT ou Auto Source (Source auto). Lorsque vous avez terminé, appuyez sur le joystick pour quitter la page en cours etémoriser.

Menu principal

Appuyez sur la touche MENU pour ouvrir l'OSD. Basculez le joystick ◆ vers le haut ▲ ou vers le bas ◆ pour sélectionner Picture (Image) dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder. Basculez le joystick « vers la gauche « ou vers la droite « pour ajuster les échelles mobiles. Touche de raccourci Informations : Affiche les informations du moniteur et la fonction Réinitialiser contrôle. » Touche de raccourci Modes : Pour changer le menu Touche de raccourci Modes. » Touche de raccourci Quitter x- pour quitter la page actuelle et sauvegarder.

• Brightness (Luminosité) : Ajustez la luminosité de 20 à 300. Remarque : Règle l'équilibre entre les tons clairs et sombres.
• Contrast (Contraste) : Ajustez le contraste de 0 à 100. Remarque : Définit le degré de différence entre les zones claires et sombres.
• Dark Boost (Renforcement des zones sombres) : Ajustez le renforcement des zones sombres de désactivé au niveau 3. Accentue les ombres en augmentant la luminosité sans changer les tons plus clairs. Remarque : Si l'image est très claire ou compte peu d'ombre. Remarque : Si l'image est très claire ou compte peu de zones d'ombre, ajuster ce paramètre risque de ne pas entraîner de changements visibles à l'image.
• Blue Light (Lumière bleue) : Filtre la lumière bleue pour protégé vos yeux en réglant la quantité de lumière bleue affichée -- Désactivé, 80 %, 70 %, 60 % ou 50 %. Remarque : Les valeurs supérieures permettent de faire passer plus de lumière bleue. Pour la meilleure protection, sélectionnez une valeur inférieure. Lorsque « Blue Light » (Lumière bleue) est activée, Luminosité et Contraste affichent chaque niveau de valeur de « Blue Light » (Lumière bleue).

Couleur

• Gamma : Vous permet de régler le ton de la luminance. La valeur par défaut est 2.2 (valeur standard pour Windows). La plage de réglage est 1.9, 2.2, 2.5 ou jeu. Température de couleurs : Vous pouvez choisir la température de couleurs parmi Warm (Chaud), Normal, Cool (Froid), Bluelight (Lumière bleue) ou User (Utilisateur).

Warm (Chaud) : Augmente la température de couleurs. L'écran apparaît plus chaud avec une teinte rouge/jaune. Il s'agit du mode prédéfini par défaut.

Normal : Charge les paramètres de couleur normaux du moniteur.

Cool (Froid) : Diminue la température de couleurs. L'écran apparaît plus froid avec une teinte bleue.

Bluelight (Lumière bleue) : Diminue le niveau de lumière bleue émise depuis l'écran pour rendre la visualisation plus confortable pour vos yeux.

Utilisateur : Vous permet de régler manuellement les paramètres des couleurs.

• Modes : Ouvre le menu Touche de raccourci Modes. Pour obtenir des règles détaillées, veuillez consulter Modes Spec.

Utilisateur: Applique une combinaison de paramètres d'image définis par les utilisateurs.

Standard: Pour l'application de base PC (Réglage par défaut).

Eco : Permet des économies d'électricité avec une faible consommation énergétique en fournissant une luminosité minimale pour tous les programmes en cours d'exécution.

Graphics (Graphique): Pour une 1 meilleure représentation de la correspondance des couleurs avec les graphismes.

Movie (Film) : Pour une meilleure représentation de la correspondance des couleurs avec les films.

Audio

Volume : Permet de régler le volume. - Mute (Muet) : Bascule le son du moniteur entre actif et coupé. Le réglage par défaut est désactivé.

Gaming (jeu)

Over Drive : Sélectionnez Off (Désactivé), Normal ou Extreme (Extrême). Over Clock (Surcadençage) : Options de contrôle du surcadencement de la fréquence V. Enable (Activé) : La valeur par défaut est « Off » (Désactivé)

Max Refresh (Rafraîchissement max) : Fréquence V pouvant être sélectionnée : 144 Hz Apply & Reboot (Appliquer et redémarrer)

• Taux de rafraîchissement num (N° de rafraîchissement) : Affiche le taux de rafraîchissement courant de la dalle à l'écran.

Remarque: Si FreeSync est réglé sur « On » (Activé), vous pouvez visualiser les changements de Fréquence V dans l'OSD.

• Aim point (Point de visée) : Indique un point de visée à l'écran pour les yeux de tir.

• Langue (Langue) : Définir la langue du menu OSD.
• OSD timeout (Temporisation OSD) : Ajuster le délai avant de quitter le menu OSD.
• Transparency (Transparence) : Sélectionne la transparence lors de l'utilisation du mode jeu. La transparence peut être de 0% (désactivée), 20%, 40%, 60% ou 80%.
• OSD Lock (Verrouillage OSD) : Pour choisir d'activer/désactiver le verrouillage OSD.

Remarque :

OSD Locked (OSD verrouillé) :

• Passez le verrouillage OSD sur « On » (Activé) par l'option OSD et appuyez sur « Enter » (Entrée) pour exécuter la fonction Verrouillage de toutes les touches.
• Le message « OSD Locked » (OSD verrouillé) s'affiche au milieu de l'écran.
• Les voyants LED passent du bleu clair à l'orange clair.
• Appuyez sur n'importe quelle touche à l'écran pour afficher le message « OSD Locked » (OSD verrouillé).

OSD déverrouillé :

• En condition d'affichage normal, appuyez sur la « Navi Key » (touche Navi) au milieu de l'écran pendant plus de 3 secondes pour déclencher « OSD Unlock » (Déverrouillage OSD).
• Le message « OSD Unlock » (Déverrouillage OSD) s'affiche au milieu de l'écran.
• Les voyants LED repassent au bleu clair.

Système

• Entrée : Sélectionnez la source parmi HDMI et DP.
• Wide Mode (Mode large) : Vous pouvez sélectionner l'aspect de l'écran que vous utilisez. Les options sont Aspect et 1:1.
• Hotkey Assignment (Affectation des raccourcis) : Sélectionnez la fonction de la touche de raccourci 1 (Modes, Brightness (Luminosité), Volume, Gamma, Contrast (Contraste), Blue Light (Lumière bleue), Over Drive, PIP/PBP) et des touches de raccourci 2 (Modes, Brightness (Luminosité), Volume, Gamma, Contrast (Contraste), Blue Light (Lumière bleue), Over Drive, PIP/PBP)

Remarque : Touche de raccourci 1 et Touche de raccourci 2 ne peuvent pas répéter la même fonction.

Mode Quick start (Démarrage rapide) : Sélectionnez Off (désactiver) ou On (activer). Activez pour accélérer la vitesse d'amorçage.

• Appuyez sur la touche MENU pour ouvrir l'OSD.
• Basculez le joystick vers le haut ou vers le bas pour sélectionner "Save Setting to... (Enregistrer Réglage vers...)" dans l'OSD. Puis basculez vers la droite pour naviguer jusqu’à l’élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.
• Save Setting to Game mode (Enregistrer Réglage vers mode Jeu) écidé quels réglages vous convennent, enregistrez-les et le système pourra rappeler les réglages ultérieurement quand vous activerez le mode jeu.
• Utilisez un PC avec au moins 16 Go de mémoire et un processeur « décembre » (i5 ou i7 > 3 GHz)
• Installez Windows 10 64 bits
• Les autres versions de Windows ne sont pas prises en charge par le pilote HDR fourni!
• Installez une carte graphique NVIDIA Pascal. GTX1080 recommandée. GTX1070 minimum.
• Dans le menu OSD, passez « overclock » (surcadençage) à 144Hz, puis redémarrez le moniteur.
• Vérifier d'abord que la résolution est 3480 × 2160 à 144Hz, le format de couleur de sortie est Ycbcr, Chemin de couleur de sortie: 10 bits
• Sélectionner le bouton « HDR » de l'OSD pour l'activer.

Guide de dépannage

Avant d'envoyer votre moniteur LCD en réparation, veuillez consulter la liste de dépannage ci-dessous pour voir si vous pouvez auto-diagnostiquer le problème.

Mode HDMI/DP (optionnel)

Problème	État LED	Solution
Aucun image visible	Bleu	En utilisant le menu OSD, ajustez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut.
	Arrêt	Vérifiez l'interrupteur d'alimentation. Vérifiez si le cordon d'alimentation est correctement raccordé au moniteur.
	Ambre	Vérifiez si le cable de signal video est correctement raccordé à l'arrête du moniteur.
		Vérifiez si le système informatique est allumé et en mode économique d'énergie / veille.

Remarque : Les moniteurs Acer sont conçus pour l'affichage vidéo et visuel d'informations obtenues à partir d'appareils électroniques.
