MODE D'EMPLOI SCX-4500W SAMSUNG

• Samsung et le logo Samsung sont des marques commerciales de Samsung Electronics Co., Ltd. • Microsoft, Windows, Windows XP et Windows Vista sont des marques déposées ou des marques commerciales de Microsoft Corporation. • UFST® et MicroType™ sont des marques déposées de Monotype Imaging, Inc. • TrueType, LaserWriter et Macintosh sont des marques commerciales d’Apple Computer, Inc. • Les autres noms de produit et de marque sont des marques commerciales de leurs propriétaires respectifs.

CONTACT SAMSUNG WORLD WIDE If you have any comments or questions regarding Samsung products, contact the Samsung customer care center.

Country Utilisation du programme SetIP 3.2 Installation du programme 3.2 Démarrage du programme 3.2 Installation du logiciel 3.3 Utilisation d’un réseau sans fil 3.4 Définition des paramètres réseau de base 3.4 Réglage de l’altitude 3.5

4. Mise en place des originaux et des supports d’impression

Mise en place des originaux 4.1 Sélection du support d’impression 4.2 Instructions pour le choix et le stockage des supports d’impression 4.2 Caractéristiques des supports d’impression 4.3 Formats de support pris en charge dans chaque mode 4.3 Consignes pour les supports d’impression spéciaux 4.4 Chargement de papier dans le bac 4.5 Modification du format de papier dans le bac 4.6 Réglage du type et format papier 4.6

5. Copie de documents

Copie d’originaux 5.1 Modification des paramètres pour chaque copie 5.1 Réduction ou agrandissement de copies 5.1 Modification du contraste 5.1 Configuration du format de papier 5.1 Sélection du type d’original (Texte/Photo) 5.2

Les bases de la numérisation 6.1 Numérisation vers une application à l’aide d’une connexion locale 6.1 Configuration des données de numérisation dans le Gestionnaire de numérisation Samsung 6.2

7. Impression de base

Impression d’un document 7.1 Annulation d’une impression 7.1 Nettoyage du module de numérisation 8.3 Entretien de la cartouche 8.3 Stockage de la cartouche d’impression 8.3 Durée de vie d’une cartouche 8.3 Redistribution du toner 8.3 Remplacement de la cartouche d’impression 8.5 Pièces de rechange 8.7 Administration de votre appareil depuis le site Internet 8.7

Astuces pour éviter les bourrages papier 9.1 Résolution des bourrages papiers 9.1 Dans le bac d’alimentation et à l’arrière de l’appareil 9.1 A l’arrière et à l’intérieur de l’appareil 9.3 Au niveau du bac de sortie 9.5 Signification des messages d’erreur 9.7 Résolution d’autres problèmes 9.8 Problèmes d’alimentation papier 9.8 Problèmes d’impression 9.8 Les ressources suivantes vous proposent, soit à l’écran, soit sous forme imprimée, des informations concernant la configuration et l’utilisation de votre appareil.

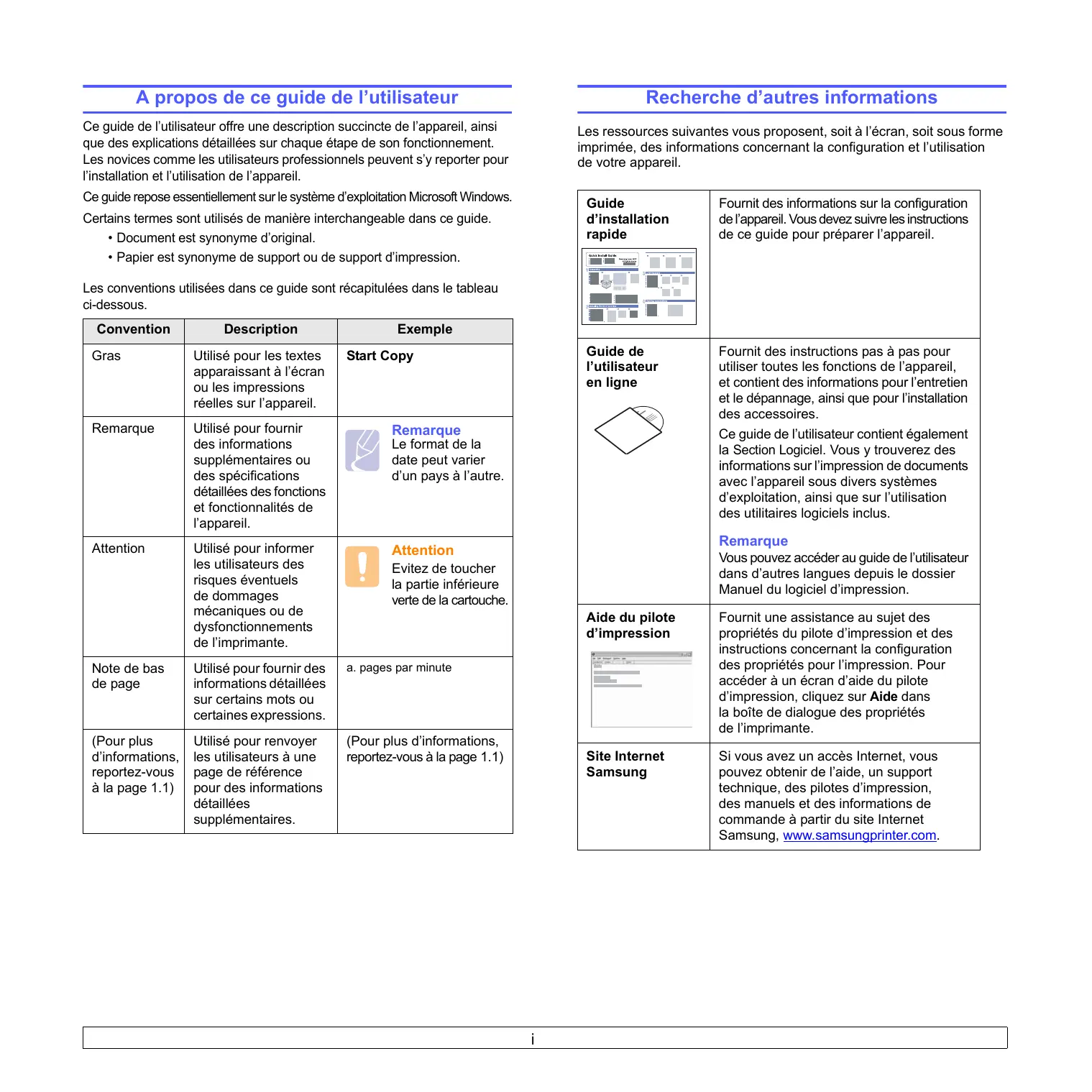

Ce guide repose essentiellement sur le système d’exploitation Microsoft Windows.

Certains termes sont utilisés de manière interchangeable dans ce guide. • Document est synonyme d’original. • Papier est synonyme de support ou de support d’impression.

Guide d’installation rapide

Fournit des informations sur la configuration de l’appareil. Vous devez suivre les instructions de ce guide pour préparer l’appareil.

Fournit des instructions pas à pas pour utiliser toutes les fonctions de l’appareil, et contient des informations pour l’entretien et le dépannage, ainsi que pour l’installation des accessoires. Ce guide de l’utilisateur contient également la Section Logiciel. Vous y trouverez des informations sur l’impression de documents avec l’appareil sous divers systèmes d’exploitation, ainsi que sur l’utilisation des utilitaires logiciels inclus.

Les conventions utilisées dans ce guide sont récapitulées dans le tableau ci-dessous.

Evitez de toucher la partie inférieure verte de la cartouche.

Utilisé pour fournir des informations détaillées sur certains mots ou certaines expressions.

(Pour plus d’informations, reportez-vous

Utilisé pour renvoyer les utilisateurs à une page de référence pour des informations détaillées supplémentaires.

(Pour plus d’informations, reportez-vous à la page 1.1)

• une partie du cordon d'alimentation ou de la prise est endommagée ou mise à nu, • du liquide a été renversé dans l'appareil, • l'appareil a été exposé à la pluie ou à l'eau, • l'appareil ne fonctionne pas correctement alors que toutes les instructions ont été suivies, • l'appareil est tombé ou le boîtier semble détérioré, • les performances de l'appareil se dégradent.

Informations relatives à la sécurité et à la réglementation

Informations importantes relatives à la sécurité Lors de l'utilisation de cet appareil, ayez toujours à l'esprit les recommandations de sécurité suivantes, afin de réduire les risques d'incendie, de décharge électrique et d'autres accidents corporels : 1

Lisez attentivement toutes les instructions.

18 CONSERVEZ PRÉCIEUSEMENT CES RECOMMANDATIONS.

Environnement et sécurité

Avertissement relatif à la sécurité laser Cette imprimante est certifiée conforme aux spécifications DHHS 21 CFR, chapitre 1, sous-chapitre J pour les produits laser de classe I(1) aux EtatsUnis, et certifiée dans les autres pays en tant que produit laser de classe I, conformément aux spécifications IEC 825.

Ne branchez pas un trop grand nombre d'appareils électriques sur une même prise murale ou sur une même rallonge. Une prise surchargée réduit les performances, et constitue une source potentielle d'incendie et de décharges électriques.

Les produits laser de classe I ne sont pas considérés comme dangereux. Le système laser et l'imprimante sont conçus de manière à interdire toute exposition aux rayonnements laser au-dessus d'un niveau de classe I pendant l'utilisation normale, les opérations d'entretien utilisateur ou les interventions de maintenance dans des conditions conformes aux spécifications.

10 Veillez à ce qu'aucun animal domestique ne ronge les cordons d'alimentation, de téléphone et d'interface PC.

11 N'introduisez jamais d'objet dans les ouvertures du boîtier ou de l'habillage du télécopieur. Il pourrait entrer en contact avec des points de tension électrique dangereux, créant ainsi un risque d'incendie ou de décharge électrique. Ne renversez jamais de liquide sur ou dans le télécopieur. 12 Afin de réduire le risque de décharge électrique, ne démontez en aucun cas votre appareil. Amenez-le chez un technicien de maintenance qualifié si une réparation s'avère nécessaire. L'ouverture ou le retrait des capots peut vous exposer à des tensions électriques dangereuses ou à d'autres risques. Un remontage incorrect peut provoquer des décharges électriques une fois l'appareil remis sous tension.

1 AWG : American Wire Guage

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques) (Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Consignes de sécurité relatives à l'ozone

En fonctionnement normal, cet appareil produit de l'ozone. Cette production ne présente aucun risque pour l'utilisateur. Toutefois, il est préférable d'utiliser l'imprimante dans un local correctement aéré.

Émission de fréquences radio

Réglementation FCC Pour obtenir plus d'informations sur l'ozone et l'environnement, contactez votre distributeur Samsung.

Cet appareil a été testé et s'est avéré conforme aux limites imposées à un périphérique numérique de classe B, définies à l'alinéa 15 des réglementations FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences dans une installation domestique. Cet appareil génère, utilise et peut émettre de hautes fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des perturbations dans les communications radio. Cependant, nous ne pouvons garantir l'absence d'interférence dans une installation particulière.

Si cet appareil provoque des interférences au niveau de la réception radio ou télévision lors de sa mise sous tension et hors tension, essayez de corriger le problème en utilisant une des mesures suivantes : • Réorientez ou repositionnez l'antenne de réception. • Éloignez l'imprimante et le récepteur. • Branchez l'appareil sur une prise ou un circuit différent(e) de celui/ celle du récepteur. • Consultez votre distributeur ou un technicien radio/télévision qualifié pour obtenir de l'aide.

Économie d'énergie

Cet appareil est doté d'un dispositif perfectionné d'économie d'énergie réduisant la consommation électrique pendant les périodes d'inactivité. En effet, lorsque l'appareil ne reçoit pas de données pendant un certain temps, la consommation électrique est réduite automatiquement. ENERGY STAR et la marque ENERGY STAR sont des marques déposées aux Etats-Unis. Pour plus d'informations sur le programme ENERGY STAR, reportez-vous au site http://www.energystar.gov.

Tout changement ou modification effectué sans l'accord explicite du fabricant pourrait annuler la capacité de l'utilisateur à utiliser cet équipement.

(1) la date et l'heure de transmission

(2) le nom de l'entreprise, de l'entité commerciale ou du particulier qui envoie le message, et

États-Unis d'Amérique

(3) le numéro de téléphone de la machine émettrice, de l'entreprise, de l'entité commerciale ou du particulier.

Votre opérateur télécom peut modifier ses équipements de communication, leur fonctionnement ou certaines procédures lorsqu'il l'estime nécessaire dans la limite du raisonnable et tant que cela n'est pas en contradiction avec l'alinéa 68 de la réglementation FCC. Si, pour un client, il est logique de penser que de telles modifications risquent d'entraîner l'incompatibilité de certains de ses terminaux avec les équipements de communication de l'opérateur, de rendre nécessaire leur modification ou leur altération, ou d'avoir des conséquences matérielles quelconques sur leur utilisation ou leurs performances, ce client est en droit d'en être informé par écrit de façon adéquate, afin de lui permettre de prendre les mesures visant à une utilisation ininterrompue des terminaux en question.

Réglementation FCC alinéa 15 sur les émetteurs intentionnels

Cette imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4 GHz/5 GHz et destinés à un usage personnel ou professionnel. Cette section s’applique uniquement si ce type d’équipements est installé dans votre imprimante. Reportez-vous à l’étiquette des spécifications techniques pour vérifier la présence de tels équipements. Les équipements sans fil présents dans votre imprimante ne peuvent être utilisés aux Etats-Unis d'Amérique que si un numéro d'identification FCC figure sur l'étiquette de spécifications techniques.

RINGER EQUIVALENCE NUMBER Lors de l'utilisation rapprochée d'un équipement sans fil, la Commission

Fédérale des Télécommunications recommande un écart minimal de 20 cm entre l'équipement et l'utilisateur (calculé par rapport au tronc). Cette distance de 20 cm doit être respectée lorsque l'équipement sans fil est sous tension. La puissance d'émission du ou des équipements sans fil susceptible(s) de figurer dans l'imprimante est largement inférieure aux limites d'exposition aux radiofréquences définies par la Commission Fédérale des Télécommunications.

Le Ringer Equivalence Number et le numéro d'enregistrement FCC de cet appareil se trouvent sur l'étiquette placée dessous ou derrière la machine.

Dans certains cas, vous pouvez être amené à fournir ces numéros à l'opérateur télécom. Le Ringer Equivalence Number (REN) indique la charge électrique placée sur la ligne téléphonique. Il permet de déterminer les éventuelles surcharges. L'installation de plusieurs types d'équipement sur la même ligne téléphonique peut causer des problèmes pour les appels téléphoniques entrants et sortants, en particulier la sonnerie en cas d'appel. Pour un service optimal de l'opérateur télécom, la somme des Ringer Equivalence Numbers de tous ces équipements doit être inférieure à cinq. Dans certains cas, la somme de cinq équipements peut ne pas permettre l'utilisation de la ligne. Si un élément de votre équipement téléphonique ne fonctionne pas correctement, débranchez-le immédiatement de la ligne téléphonique car il peut endommager le réseau téléphonique.

L'émetteur ne doit pas être installé à proximité ou utilisé en présence d'une autre antenne ou d'un autre émetteur.

L'utilisation de cet équipement est sujette aux deux conditions suivantes : (1) il ne doit pas occasionner d'interférences nuisibles, et (2) il doit accepter toutes les interférences reçues, même si celles-ci sont de nature à entraîner son dysfonctionnement. L'utilisateur ne peut en aucun cas intervenir sur les équipements sans fil. Il ne doit en aucun cas y apporter de modifications. Toute modification de ces équipements annulerait leur droit d'utilisation. Contactez le fabricant si l'appareil a besoin d'être réparé.

La réglementation FCC indique que les changements ou modifications de cet équipement qui n'auraient pas pu être expressément approuvés par le fabricant peuvent priver l'utilisateur du droit de l'utiliser. Si un terminal endommage le réseau téléphonique, l'opérateur télécom doit prévenir le client que le service risque d'être interrompu. Toutefois, lorsqu'il n'est pas possible de donner un préavis, l'opérateur peut interrompre temporairement le service s'il :

Règle de la Commission Fédérale des

Télécommunications relative à l'utilisation de réseaux locaux sans fil : “Lors de l'installation et de l'utilisation du transmetteur et de l'antenne, la limite d'exposition aux radiofréquences fixée à 1 mW/cm2 peut être dépassée à proximité de l'antenne. Par conséquent, l'utilisateur doit en permanence maintenir une distance minimale de 20 cm entre lui et l'antenne. Cet équipement ne doit pas être installé à proximité d'un autre émetteur ou d'une autre antenne émettrice”.

a) prévient rapidement le client, b) donne au client la possibilité de remédier au problème d'équipement, c) informe le client de son droit à porter plainte auprès de la commission fédérale de la communication conformément aux procédures définies dans la sous-partie E de l'alinéa 68 de la réglementation FCC.

Le produit a été testé conforme aux normes TBR21 et/ou TBR 38. Pour faciliter l'utilisation et la mise en œuvre de tout équipement terminal compatible avec ces normes, l'Institut européen pour les normes de télécommunications (ETSI) a édité un document consultatif (EG 201 121) contenant des remarques et des obligations supplémentaires destinées à assurer la compatibilité totale des terminaux TBR21 avec les réseaux. Ce produit a été conçu en fonction et dans le respect total de toutes les informations applicables contenues dans ce document.

• Si vous envisagez d'utiliser un modem d'ordinateur ou de télécopieur sur la même ligne téléphonique que votre télécopieur, tous les appareils peuvent présenter des problèmes de transmission et de réception. À part un téléphone, il est recommandé de ne pas installer d'autre appareil sur la même ligne que le télécopieur.

• Si la foudre affecte souvent une région ou que les surtensions y sont fréquentes, il est recommandé d'installer des parasurtenseurs pour les lignes électrique et téléphonique. Vous pouvez les acheter auprès de votre revendeur ou dans des magasins spécialisés dans la téléphonie ou l'électronique.

Approbation européenne relative aux équipements radioélectriques (pour les produits comportant des

équipements radio homologués par l'UE)

• Avant de programmer les numéros d'urgence et/ou de les tester, prévenez le régulateur de ces services en l'appelant sur un numéro autre que les numéros d'urgence. Il vous donnera des instructions sur la façon de tester le numéro d'urgence.

Cette imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4 GHz/5 GHz et destinés à un usage personnel ou professionnel. Cette section s'applique uniquement si ce type d'équipements est installé dans votre imprimante. Reportez-vous à l'étiquette des spécifications techniques pour vérifier la présence de tels équipements.

• Cet appareil ne peut pas être utilisé avec les services payants ou sur des lignes partagées.

Les équipements sans fil présents dans votre imprimante peuvent être utilisés dans l'Union Européenne et les pays associés si la marque accompagnée d'un numéro d'enregistrement délivré par l'organisme compétent, et un symbole d'avertissement figurent sur l'étiquette des spécifications techniques.

• Ce téléphone dispose de couplage magnétique avec les appareils de correction auditive.

• Vous pouvez connecter cet appareil au réseau téléphonique en toute sécurité à l'aide d'une prise modulaire standard de type USOC RJ-11C.

La puissance d'émission du ou des équipements sans fil susceptibles de figurer dans l'imprimante est largement inférieure aux limites d'exposition aux radiofréquences définies par la Commission Européenne dans la directive

Déclaration de conformité CE Approbations et certifications

Le marquage CE apposé sur ce télécopieur signifie que Samsung Electronics Co., Ltd. a déclaré l'appareil conforme aux directives 93/68/EEC de l'Union Européenne respectives suivantes :

Pays européens ayant émis une approbation :

UE équipements sans fil

Vous pouvez vous procurer le texte complet de la déclaration, décrivant en détail ces différentes directives et les normes correspondantes, auprès de votre distributeur Samsung.

Certification de conformité à la Directive 1999/5/EC relative aux

équipements radio et terminaux de télécommunications (FAX)

Conseils relatifs à l'utilisation d'équipements sans fil

L'équipement a été certifié pour la connexion en Europe d'un terminal simple au réseau téléphonique commuté (RTPC) en conformité avec la Directive

1999/5/EC. Appareil prévu pour fonctionner sur le réseau téléphonique public commuté français et sur les réseaux commutés privés compatibles des pays européens.

Votre imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4 GHz/5 GHz et destinés aux réseaux locaux radioélectriques. La section ci-dessous donne un aperçu général des

éléments à prendre en considération lors de l'utilisation d'équipements sans fil.

Les restrictions, avertissements et consignes supplémentaires concernant des pays spécifiques sont répertoriés dans les sections relatives à chaque pays (ou groupe de pays). Les équipements sans fil présents dans l'imprimante ne peuvent être utilisés que dans les pays identifiés par les marques d'homologation figurant sur l'étiquette de spécifications. Si le pays dans lequel vous utilisez ces équipements ne figure pas dans la liste, contactez l'organisme chargé des homologations pour les équipements radioélectriques qui vous fournira les caractéristiques à respecter. Les

équipements sans fil font l'objet d'une réglementation stricte et leur utilisation peut être interdite.

L'utilisateur ne peut en aucun cas intervenir sur les

équipements sans fil. Il ne doit en aucun cas y apporter de modifications. Toute modification de ces équipements annulerait leur droit d'utilisation. Contactez le fabricant si l'appareil a besoin d'être réparé. Utilisez uniquement les pilotes logiciels homologués dans le pays d'utilisation. Pour toute information supplémentaire, reportez-vous au kit de restauration du système ou contactez le service d'assistance technique du fabricant.

La puissance d'émission du ou des équipements sans fil susceptibles de figurer dans l'imprimante est largement inférieure aux limites d'exposition aux radiofréquences définies à ce jour. Les équipements sans fil (susceptibles de figurer dans votre imprimante) émettant beaucoup moins d'énergie que ce que les normes et les recommandations en matière de sécurité n'exigent. Le fabricant estime que ces équipements ne présentent aucun danger pour l'utilisateur. Quels que soient les niveaux de puissance, certaines précautions doivent néanmoins être prises afin de réduire le contact entre l'utilisateur et les équipements pendant une utilisation normale.

Remplacement de la prise (Royaume-Uni uniquement)

Important Les fils électriques de cet appareil sont équipés d'une fiche électrique standard de 13 A (BS 1363) et d'un fusible de 13 A. Lorsque vous changez ou examinez le fusible, vous devez replacer le fusible de 13 A approprié. Vous devez ensuite replacer le capot du fusible. Si vous avez perdu le capot du fusible, n'utilisez pas la prise avant d'avoir replacé un autre capot.

Il est conseillé de conserver un écart minimal de 20 cm entre l'équipement sans fil et l'utilisateur (mesuré par rapport au tronc). Cette distance de 20 cm doit être respectée lorsque l'équipement sans fil est sous tension et émet.

Veuillez prendre contact avec le détaillant qui vous a vendu l'appareil.

La fiche électrique la plus utilisée au Royaume-Uni est la prise de 13 A. Cependant, certains bâtiments (particulièrement les plus anciens) ne disposent pas de prises de courant de 13 A. Vous devez alors vous procurer un adaptateur approprié. Ne retirez pas la fiche moulée d'origine.

L'émetteur ne doit pas être installé à proximité ou utilisé en présence d'une autre antenne ou d'un autre émetteur.

Dans certains cas, les équipements sans fil font l'objet de restrictions d'utilisation. En voici quelques exemples :

Les communications sans fil utilisant les radiofréquences peuvent perturber le fonctionnement des équipements des avions commerciaux. La réglementation aérienne actuelle exige la mise hors tension des équipements sans fil pendant les vols.Les équipements concernés incluent notamment ceux disposant des technologies IEEE 802.11(ou Ethernet sans fil) et Bluetooth.

Vous ne pourrez pas la reconnecter et vous risquez de recevoir un choc électrique si vous la branchez sur la prise.

Important ! Cet appareil doit être mis à la terre.

Le code de couleurs suivant est appliqué aux fils des branchements électriques : • Vert et jaune : Terre

Dans les environnements où les interférences avec d'autres

équipements ou services peuvent être dangereuses, ou sont perçues comme telles, l'utilisation d'un équipement sans fil peut être limitée, voire interdite. Parmi ces environnements, on compte notamment les aéroports, les hôpitaux et les lieux dont l'atmosphère est chargée d'oxygène ou de gaz inflammable. En cas de doute, contactez l'autorité responsable du lieu concerné avant d'utiliser l'équipement ou de le mettre sous tension.

Connectez le fil bleu à la broche signalée par la lettre « N » (neutre) ou par la couleur noire.

Les restrictions relatives à l'utilisation d'équipements sans fil sont propres à chaque pays. Avant tout déplacement à l'étranger avec votre imprimante, contactez l'organisme chargé des homologations sur les équipements radioélectriques du pays concerné qui vous indiquera toutes les restrictions en vigueur.

Connectez le fil marron à la broche signalée par la lettre « L » ou par la couleur rouge.

Vous devez disposer d'un fusible de 13 A dans la fiche ou l'adaptateur, ou au niveau du tableau électrique.

Si votre imprimante dispose d'un équipement sans fil intégré, ne l'utilisez pas avant d'avoir mis tous les capots et blindages en place et installé tous les composants de l'imprimante.

Copie de l’original en haute qualité Copiez l’original et imprimez-le dans un format et avec une qualité d’image améliorés.

Fonctions spéciales

Votre nouvel appareil intègre des fonctions spéciales. Impression rapide et de haute qualité • Vous pouvez imprimer jusqu’à une résolution de 1200 x 1200 ppp en sortie effective.

Numérisation de l’original

• Numérisez en couleur et recourez à la compression précise des formats JPEG, TIFF et PDF. • Un seul bouton suffit pour numériser l’original vers l’ordinateur connecté.

• Votre appareil imprime jusqu’à 16 ppma sur feuille A4 et jusqu’à 17 ppm sur du papier au format Letter.

Gestion souple de plusieurs options papier

Le bac 100 feuilles prend en charge différents formats de papier ordinaire.

Création de documents professionnels

• Impression de filigranes. Vous pouvez personnaliser vos documents avec des mots tels que « Confidentiel ». Voir la Section Logiciel. • Impression d’affiches. Le texte et les images de chaque page de votre document sont agrandis et imprimés sur plusieurs feuilles de papier qui peuvent être collées ensemble pour former une affiche. Voir la Section Logiciel. Gain de temps et d’argent • Pour économiser du papier, vous pouvez imprimer plusieurs pages sur une seule feuille. • Cet appareil économise l’électricité en réduisant considérablement la consommation électrique lorsqu’il n’est pas utilisé.

Clignote lorsque le bac à papier est vide.

Clignote lorsque la cartouche est presque vide ou n’est pas une cartouche d’origine Samsung. Un clignotement rapide indique que la cartouche d’impression est totalement vide. Consultez le message sur l’écran et remplacez la cartouche d’impression. • Voyant bourrage papier Clignote lors d’un bourrage papier dans l’appareil. Consultez le message d’erreur pour libérer le papier bloqué. Pour plus d’informations sur les messages à l’écran, consultez la page 9.7. boutons de copie

Copies : permet d’augmenter le nombre d’impressions. Ce nombre peut

Chacun des CD-ROM contient les logiciels suivants :

Ce chapitre contient les sections suivantes :

• Smart Panel : ce programme vous permet de surveiller l’état de l’appareil et vous avertit lorsqu’une erreur se produit en cours d’impression.

• SmarThrua : logiciel basé sur Windows qui accompagne votre appareil multifonction. • SetIP : utilisez ce programme pour paramétrer les adresses TCP/IP de votre appareil. • Guide de l’utilisateur au format PDF.

• Pilote d’impression Linux : utilisez ce pilote pour faire fonctionner votre appareil à partir d’un ordinateur Linux et imprimer des documents.

• SANE : utilisez ce pilote pour numériser des documents. • SetIP : utilisez ce programme pour paramétrer les adresses TCP/IP de votre appareil.

TWAIN est disponible pour la numérisation de documents sur votre appareil.

• Smart Panel : ce programme vous permet de surveiller l’état de l’appareil et vous avertit lorsqu’une erreur se produit en cours d’impression. • SetIP : utilisez ce programme pour paramétrer les adresses TCP/IP de votre appareil.

Configuration requise

a. Permet d’éditer une image numérisée de nombreuses façons à l’aide d’un puissant programme de retouche d’image, et d’envoyer l’image par e-mail.

Vous pouvez aussi ouvrir un autre programme de retouche d’image, comme Adobe PhotoShop, directement depuis SmarThru. Pour plus d’informations, reportez-vous à l’aide à l’écran du programme SmarThru.

Avant de commencer, assurez-vous que votre système correspond aux configurations requises :

• format de papier, orientation et type de support ;

Pour plus d’informations, reportez-vous à la page 3.5.

Ce chapitre vous guide pas-à-pas dans le processus de configuration de l’appareil.

Placez l’appareil sur un surface plane et stable de manière à ce qu’il ne soit pas incliné de plus de 2 mm. Sinon, la qualité des impressions risque d’être altérée.

Ce chapitre contient les sections suivantes :

Configuration du matériel

Cette section détaille les étapes de configuration du matériel, décrites dans le Guide d’installation rapide. Consultez le Guide d’installation rapide et effectuez les étapes suivantes.

Choisissez un emplacement approprié.

Windows correspondant à votre système d’exploitation et installez-le. Ce programme vous permettra de définir automatiquement le paramètre réseau. Suivez les instructions fournies dans la fenêtre d’installation. Ce programme ne prend pas en charge Linux.

10/100 Base-TX LAN sans fil 802.11b/g

Système d’exploitation réseau

• SyncThru™ Web Service : serveur Web intégré au serveur d’impression réseau, qui vous permet de configurer les paramètres réseau nécessaires à la connexion de l’imprimante à plusieurs environnements réseau. • SetIP : programme utilitaire vous permettant de sélectionner une interface réseau et de configurer manuellement les adresses IP à utiliser avec le protocole TCP/IP. Reportez-vous au chapitre Utilisation du programme SetIP à la page 3.2.

Démarrage du programme

• La fenêtre ci-dessus peut varier légèrement si vous réinstallez le pilote.

Vous devez installer le logiciel de l’appareil pour l’impression. Le logiciel comprend des pilotes, des applications, ainsi que d’autres programmes conviviaux.

• Afficher le guide d'utilisateur : permet d’afficher le guide de l’utilisateur. Si Adobe Acrobat n’est pas installé sur votre ordinateur, cliquez sur cette option ; l’installation d’Adobe Acrobat Reader se fera automatiquement, puis le guide de l’utilisateur s’affichera.

La procédure suivante se rapporte à Windows XP. Si vous utilisez un système d’exploitation Macintosh ou Linux, reportez-vous à la section

Logiciel. 4 Le CD-ROM se lance automatiquement et une fenêtre d’accueil s’affiche. 3

Cliquez sur Suivant.

Si la fenêtre d’installation ne s’affiche pas, cliquez sur Démarrer > Exécuter. Saisissez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur, puis cliquez sur OK.

<Instructions de démarrage>

Utilisation d’un réseau sans fil Vous devez configurer les paramètres réseau appropriés pour pouvoir utiliser l’imprimante sur un réseau sans fil. Vous pouvez utiliser SyncThru Web Service, site Web incorporé de l’imprimante. Cette section contient des informations de base sur les paramètres réseau 802.11b/g configurables depuis SyncThru Web Service. Vous pouvez définir les paramètres sans fil de base, tels que SSID, Mode de fonctionnement et Clé Partagée WPA. Vous pouvez récupérer les paramètres de base en sélectionnant un réseau sans fil.

Avant de configurer le réseau sans fil, vous devez d’abord définir une adresse IP pour la machine.

Définition des paramètres réseau de base

Si vous ne connaissez pas votre environnement sans fil, consultez l’administrateur réseau.

• Si votre imprimante ne figure pas dans la liste, cliquez sur Mise à jour pour actualiser la liste ou sélectionnez Ajouter un port TCP/IP pour ajouter l’imprimante au réseau. Pour ajouter l’imprimante au réseau, entrez le nom de port et l’adresse IP de l’imprimante.

Pour vérifier l’adresse IP de l’imprimante ou l’adresse MAC, imprimez une page de configuration réseau. (Reportez-vous à « Impression d’un état sur l’appareil » à la page 8.1.) • Pour rechercher une imprimante réseau partagée (chemin UNC), sélectionnez Imprimante partagée (UNC) et saisissez manuellement le nom de l’imprimante partagée, ou cliquez sur la touche Parcourir.

Saisissez l’adresse IP de votre appareil dans la barre d’adresses de votre navigateur Web, puis cliquez sur Go pour accéder au site Web de votre appareil.

Une fois l’installation terminée, un message vous demande d’imprimer une page de test et de vous inscrire en tant qu’utilisateur d’appareil Samsung afin de recevoir des informations du fabricant. Si tel est votre choix, cochez les cases correspondantes et cliquez sur Terminer.

• Mode de fonctionnement : le mode de fonctionnement se rapporte aux types de connexion sans fil.

- Ad-hoc : permet aux périphériques sans fil de communiquer directement entre eux dans un environnement peer-to-peer. - Infrastructure : permet aux périphériques sans fil de communiquer entre eux via un point d’accès.

Si votre appareil ne fonctionne pas correctement une fois l’installation terminée, essayez d’installer à nouveau le pilote d’imprimante. Voir la Section Logiciel. 6 Si la fenêtre des paramètres de sécurité sans fil s’affiche, entrez le mot de passe enregistré et cliquez sur Suivant. • Mode de fonctionnement est défini sur Infrastructure : - Aucun : ce mode est utilisé lorsqu’il n’est pas nécessaire de valider un cryptage de données ou d’identité de périphérique sans fil sur votre réseau. Le système ouvert est utilisé pour l’authentification IEEE 802.11. - WEP statique : ce mode utilise l’algorithme de sécurité WEP (Wired Equivalent Privacy) préconisé par la norme IEEE 802.11. Le mode de sécurité WEP statique implique l’utilisation d’une clé

(généralement appelée Pre Shared Key passphrase) qui est configurée manuellement sur le point d’accès et sur chacun de ses clients. Cette méthode convient aux utilisateurs qui souhaitent utiliser le protocole WPA mais qui n’ont installé aucun serveur RADIUS sur leur réseau.

Réglage de l’altitude

La qualité d’impression est affectée par la pression atmosphérique, celle-ci étant déterminée par la hauteur de l’appareil au-dessus du niveau de la mer. Les informations suivantes indiquent comment paramétrer votre appareil de façon à obtenir une qualité d’impression optimale. Une altitude supérieure à 1 000 m peut affecter la qualité d’impression : le toner ne se fixe pas correctement sur le papier ou le document est très pâle. Avant de régler le paramètre d’altitude, déterminez l’altitude à laquelle vous utilisez l’appareil.

• Mode de fonctionnement est défini sur Ad-hoc :

- Aucun : ce mode est utilisé lorsqu’il n’est pas nécessaire de valider un cryptage de données ou d’identité de périphérique sans fil sur votre réseau. Le système ouvert est utilisé pour l’authentification IEEE 802.11. - WEP statique : ce mode utilise l’algorithme de sécurité WEP (Wired Equivalent Privacy) préconisé par la norme IEEE 802.11. Le mode de sécurité WEP statique implique l’utilisation d’une clé WEP appropriée pour le cryptage et le décryptage de données et l’authentification IEEE 802.11. 7

(SSID), est défini sur Infrastructure, vous devez déconnecter le câble réseau pour activer le réseau sans fil une fois la configuration du réseau terminée.

<Instructions de démarrage>

Ce chapitre explique comment installer les originaux et les supports d’impression dans votre appareil. Ce chapitre contient les sections suivantes : •

Mise en place des originaux

Vous pouvez utiliser la vitre d’exposition pour charger un original à copier ou à numériser.

Soulevez et ouvrez le capot du scanner.

• La présence de poussière sur la vitre d’exposition peut entraîner l’apparition de taches noires sur le document imprimé. Veillez

à ce que cette vitre soit toujours propre. (Page 8.3) • Si vous souhaitez copier un document de type livre tel q’un magazine, démarrez la copie en laissant le capot du scanner ouvert.

<Mise en place des originaux et des supports d’impression>

Sélection du support d’impression Vous pouvez imprimer sur différents supports, par exemple du papier ordinaire, des étiquettes ou encore des transparents. N’utilisez que des supports d’impression compatibles avec l’appareil. L’utilisation d’un support d’impression non conforme aux spécifications décrites dans ce mode d’emploi peut provoquer des problèmes, par exemple : • une qualité d’impression médiocre ; • des bourrages fréquents ; • une usure prématurée de l’appareil.

Lorsque vous choisissez ou que vous chargez du papier ou d’autres supports d’impression, tenez compte des spécifications suivantes :

• Utilisez toujours un support d’impression répondant aux caractéristiques répertoriées à la page 4.3. • L’utilisation de papier humide, ondulé, froissé ou déchiré peut provoquer des bourrages et nuire à la qualité d’impression. • Pour une qualité d’impression optimale, utilisez exclusivement du papier pour copieur de haute qualité, précisément recommandé pour une utilisation dans des appareils laser. • Evitez d’utiliser les types de support suivants : - du papier gaufré, perforé ou dont la texture est trop lisse ou trop rugueuse ; - du papier épais effaçable ; - du papier en plusieurs pages ; - du papier synthétique et thermosensible ; - du papier autocopiant et du papier calque. Ces types de papier risqueraient de provoquer des bourrages, de dégager des odeurs chimiques et d’endommager votre appareil. • Conservez le support d’impression dans son emballage jusqu’au moment de son utilisation. Déposez les cartons d’emballage sur des palettes ou des étagères, mais pas à même le sol. Ne posez pas d’objets lourds sur le papier, qu’il soit encore dans son emballage ou non. Conservez le papier à l’abri de l’humidité ou d’autres conditions qui risquent de le faire se plisser ou onduler. • Rangez les supports d’impression non utilisés à des températures comprises entre 15 °C et 30 °C. L’humidité relative doit être comprise entre 10 et 70 %. • Conservez les supports d’impression inutilisés dans un emballage étanche, tel qu’un conteneur ou un sac en plastique, afin d’éviter que la poussière et l’humidité nuisent à la qualité de votre papier. • Dans le cas de supports spéciaux, chargez les feuilles une à une dans le bac pour éviter les bourrages papier. • Pour éviter que les supports d’impression, tels que les transparents ou les planches d’étiquettes, ne se collent les uns aux autres, enlevez-les du bac de sortie au fur et à mesure de leur impression.

Certaines caractéristiques comme le grammage, la composition, le grain et la teneur en humidité constituent des facteurs importants, qui ont une incidence sur les performances de l’appareil et sur la qualité d’impression.

Lorsque vous choisissez un support d’impression, tenez compte des points suivants : • Le type, la taille et le grammage des supports d’impression pour votre machine sont décrits ultérieurement dans cette section. • Résultat recherché : choisissez un support d’impression adapté à votre travail. • Luminosité : plus le support d’impression est blanc, plus les couleurs paraissent éclatantes. • Satinage : le satinage du papier améliore la netteté de l’impression.

• Il arrive que certains supports d’impression répondant aux conditions décrites dans cette section ne fournissent cependant pas des résultats satisfaisants. Cela peut être dû à une manutention inadéquate, à des niveaux de température et d’humidité inacceptables ou à d’autres conditions variables sur lesquelles Samsung n’a aucun contrôle. • Avant d’acheter un support d’impression en grande quantité, vérifiez qu’il répond aux spécifications indiquées.

L’utilisation d’un support d’impression non conforme aux spécifications peut provoquer des problèmes de fonctionnement de l’imprimante, allant jusqu’à nécessiter l’intervention d’un réparateur. Ces réparations ne sont pas couvertes par la garantie technique Samsung ou les contrats d’entretien. Reportez-vous à la section Papier ordinaire

1 feuille pour le bac d’alimentation

Formats de support pris en charge dans chaque mode Mode

à la température de fusion de l’appareil. Pour connaître la température de fusion, consultez les caractéristiques techniques de l’appareil

à la page 11.1. - Disposition : n’utilisez pas de planches partiellement décollées. Les étiquettes pourraient se décoller et provoquer des bourrages importants. - Ondulations : avant l’impression, les étiquettes doivent être stockées à plat, avec moins de 13 mm de plissement quel que soit le sens. - Situation : n’utilisez pas d’étiquettes froissées, présentant des bulles d’air ou d’autres signes de décollement. • Vérifiez que la substance adhésive ne dépasse pas des étiquettes. Les zones exposées risqueraient de provoquer le détachement des étiquettes durant l’impression, entraînant des bourrages papier. De plus, la substance adhésive pourrait endommager certains composants de l’appareil. • N’utilisez pas plusieurs fois la même planche d’étiquettes. Le revêtement adhésif n’est prévu que pour un seul passage dans l’imprimante. • N’utilisez pas d’étiquettes décollées de la planche ou encore froissées, gondolées ou abîmées.

Papiers cartonnés ou supports aux formats personnalisés

• N’imprimez pas sur un support inférieur à

105 mm de large ou 148 mm de long. • Définissez des marges d’au moins 6,4 mm par rapport aux bords du support dans l’application.

• Pour éviter d’endommager l’appareil, n’utilisez que des transparents conçus pour les appareils laser.

• Les transparents utilisés doivent pouvoir supporter la température de fusion de l’appareil. Pour connaître la température de fusion, consultez les caractéristiques techniques de l’appareil à la page 11.1. • Placez les transparents sur une surface plane après les avoir retirés de l’appareil. • Ne les laissez pas dans le bac papier pendant de trop longues périodes. Il se peut que de la poussière s’accumule sur les transparents et provoque des taches sur les impressions. • Pour éviter les taches dues aux traces de doigts, manipulez-les avec précaution. • Pour que les transparents imprimés ne se décolorent pas, évitez de les exposer trop longtemps à la lumière du soleil. • Assurez-vous que les transparents ne sont pas froissés ou ondulés et qu’ils ne sont pas déchirés sur les bords.

Supports recommandés : transparents pour imprimantes laser produites par HP, Xerox et 3M. Il est déconseillé d’utiliser des transparents à doublure en papier, tels que les modèles Xerox 3R91334, qui risquent de provoquer des bourrages ou d’être égratignés.

Si les transparents ne sont pas entraînés correctement dans l’appareil, insérez une feuille de papier blanche sous les transparents et réessayez.

Pour connaître la température de fusion, consultez les caractéristiques techniques de l’appareil

à la page 11.1. • Ces encres ne doivent pas être inflammables ni endommager les rouleaux de l’imprimante. • Les formulaires et papiers à en-tête doivent être conservés dans un emballage étanche pour éviter toute altération pendant la période de stockage. • Avant d’insérer du papier préimprimé, tel que des formulaires ou du papier à en-tête dans l’imprimante, vérifiez que l’encre est bien sèche. Durant le processus de fusion, une encre encore humide risquerait de s’effacer du support préimprimé, diminuant ainsi la qualité de l’impression.

Chargement de papier dans le bac

Insérez le papier face à imprimer ves le bas.

Appuyez sur le bouton d’ouverture du bac pour l’éjecter. Retirez le bac.

Si le bac ne se ferme pas correctement, rouvrez-le à moitié, puis essayez à nouveau de le fermer.

<Mise en place des originaux et des supports d’impression>

Ajustez le guide papier à la longueur de papier souhaitée. Selon les pays, il est préréglé sur Letter ou A4. Pour charger un autre format, maintenez le levier et insérez le guide de longueur dans la position correspondante.

Réglage du type et format papier

Les paramètres modifiés ne restent en vigueur que le temps d’utilisation du programme en cours. Pour que vos modifications soient permanentes, entrez-les dans le dossier Imprimantes.

• Selon le pays, le bac est réglé par défaut sur le format Letter ou A4. • Par exemple, si vous voulez changer la format en Letter, maintenez le levier au fond du bac et tournez-le dans le sens des aiguilles d’une montre.

La procédure suivante se rapporte à Windows XP. Pour les autres systèmes d’exploitation Windows, reportez-vous au mode d’emploi Windows correspondant ou à l’aide en ligne.

Modification des paramètres pour chaque copie

Votre appareil propose des paramètres de copie pour que vous puissiez effectuer rapidement et facilement une copie. Cependant, si vous souhaitez changer les options pour chaque copie, utilisez les touches de fonction de copie sur le panneau de commande.

Ce chapitre fournit des informations sur l’utilisation de votre appareil en tant que copieur.

Ce chapitre contient les sections suivantes : •

Sinon, elles ne reprennent leur état par défaut qu’une fois la copie terminée.

Vous trouverez ci-dessous la procédure normale de copie pour vos originaux. 1 • Pour annuler la copie en cours, appuyez sur Stop/Clear sur le panneau de commande.

Configuration du format de papier

• Si vous souhaitez copier un document de type livre tel q’un magazine, démarrez la copie en laissant le capot du scanner ouvert.

• Photo : adapté aux photographies.

<Copie de documents>

à la numérisation.

Assurez-vous que l’appareil est correctement branché à l’ordinateur et que tous les deux sont sous tension.

Les bases de la numérisation

Numérisation vers une application à l’aide d’une connexion locale

Les bases de la numérisation Votre appareil propose plusieurs manières de numériser une image en utilisant une connexion locale : • A l’aide de l’une des applications de gestion d’images prédéfinies. La numérisation d’une image lance l’application sélectionnée, vous permettant ainsi de contrôler le processus de numérisation. • A l’aide du programme SmarThru™ fourni avec votre appareil. La numérisation d’une image lance SmarThru™ et vous permet de contrôler le processus de numérisation. • A l’aide du pilote WIA (Windows Image Acquisition). Reportez-vous à la Section Logiciel.

• Pour ajouter ou supprimer le dossier de destination du fichier numérisé, ajoutez ou supprimez l’application dans Gestionnaire de numérisation Samsung > Définir bouton de numérisation.

• A l’aide d’un logiciel compatible TWAIN : vous pouvez utiliser d’autres logiciels, notamment Adobe Photoshop Deluxe et Adobe Photoshop.

• Pour une numérisation rapide, vous pouvez utiliser le pilote

TWAIN dans le programme Gestionnaire de numérisation Samsung. • Vous pouvez également numériser vos documents en appuyant sur Démarrer >Panneau de configuration > Gestionnaire de numérisation Samsung > Numérisation rapide dans Windows.

Le programme Gestionnaire de numérisation Samsung ne peut être utilisé qu’avec les systèmes d’exploitation Windows et

Macintosh. Si vous utilisez Macintosh, reportez-vous à la Section Logiciel. 1

Appuyez sur Démarrer > Panneau de configuration >

Stop/Clear sur le panneau de commande.

Pour plus d’informations sur l’impression, reportez-vous à la Section Logiciel.

<Impression de base>

Le présent chapitre fournit des informations sur la maintenance de votre appareil et de la cartouche d’impression.

Pour maintenir une bonne qualité d’impression, suivez les procédures de nettoyage ci-après chaque fois que vous remplacez la cartouche ou qu’un problème de qualité d’impression ou de numérisation se manifeste.

• Le nettoyage du boîtier de l’appareil à l’aide de produits d’entretien contenant d’importantes quantités d’alcool, de solvant ou d’autres substances fortes risque de décolorer ou d’endommager le boîtier. • Si votre appareil ou son environnement proche sont salis par le toner, nous vous recommandons d’utiliser un tissu ou un chiffon humidifié avec de l’eau pour le nettoyer. Si vous utilisez un aspirateur, le toner sera éparpillé dans l’air, risquant de vous blesser. • Une fois le nettoyage terminé, essuyez le boîtier pour éliminer toute trace d’humidité.

• Ne touchez pas la surface verte, le tambour OPC, située à l’avant de la cartouche d’impression, avec la main ou un matériau quelconque. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question. • Si vous laissez le capot supérieur ouvert pendant plusieurs minutes, le tambour OPC risque d’être exposé à la lumière. Cela risque de l’endommager. Refermez le capot supérieur si vous devez interrompre l’installation pour une raison quelconque.

Nettoyage de l’extérieur

Pulvérisez de l’eau quatre à six fois sur le chiffon fourni ou tout autre chiffon prévu à cet effet avant de nettoyer le boîtier en respectant les instructions de pulvérisation fournies.

Nettoyage de l’intérieur

Lors de l’impression, des particules de poussière, de toner et de papier peuvent s’accumuler à l’intérieur de l’appareil. Cette accumulation risque d’entraîner des problèmes de qualité d’impression, tels que la présence de taches ou de traînées de toner. Le fait de nettoyer l’intérieur de l’appareil permet de supprimer ou de diminuer ce genre de problèmes. Contactez

En nettoyant régulièrement le module de numérisation, vous aurez l’assurance d’obtenir une qualité de copie optimale. Nous vous conseillons de nettoyer le module tous les matins et dans la journée, si besoin est.

Stockage de la cartouche d’impression

• Stockez les cartouches dans le même environnement que l’appareil. • Pour éviter d’endommager la cartouche, ne l’exposez pas à la lumière plus de quelques minutes.

Durée de vie d’une cartouche

La capacité d’une cartouche dépend de la quantité de toner utilisée pour chaque travail d’impression. En moyenne, une cartouche d’impression neuve permet d’imprimer 2 000 pages standard conformément à la norme ISO/IEC 19752. (La cartouche d’impression fournie avec l’appareil permet d’imprimer 1 000 pages standard.) Le nombre réel de pages peut également être différent selon la densité de l’impression, et peut être affecté également par l’environnement de travail, les intervalles entre les impressions, le type et le format du support d’impression. Si vous imprimez beaucoup de graphiques, la cartouche se videra plus rapidement.

Redistribution du toner

Pour plus d’informations sur le message d’erreur, reportez-vous à la page 9.7.

Cela risque de l’endommager. Refermez le capot supérieur si vous devez interrompre l’installation pour une raison quelconque.

Saisissez la cartouche d’impression par ses poignées et tirez-la pour l’extraire de l’appareil.

Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le toner sur le tissu. 4 • Le voyant du toner ( ) clignote rapidement et les messages sur l’écran concernant le toner indiquent que la cartouche d’impression doit être remplacée. Pour plus d’informations sur le message d’erreur, reportez-vous à la page 9.7. • L’impression est interrompue. Vous devez alors remplacer la cartouche d’impression. Vérifiez le type de cartouche d’impression adapté à votre appareil. (Reportez-vous à « Consommables » à la page 10.1.) 1

Mettez l’appareil hors tension, puis attendez quelques minutes qu’il ait refroidi.

Cela risque de l’endommager. Refermez le capot supérieur si vous devez interrompre l’installation pour une raison quelconque.

• N’utilisez pas d’objets pointus comme un couteau ou des ciseaux pour enlever l’emballage de la cartouche. Vous risqueriez d’endommager la surface de la cartouche d’impression. • Pour éviter tout endommagement, n’exposez pas la cartouche à la lumière plus de 2 ou 3 minutes. Couvrez-la avec une feuille de papier pour la protéger, si nécessaire.

Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le toner sur le tissu.

Pour éviter des problèmes de qualité d’impression et d’alimentation papier causés par des pièces usagées et maintenir votre appareil dans un excellent état de fonctionnement, remplacez les éléments suivants lorsque le nombre de pages indiqué est atteint ou que la durée de vie de chaque élément est arrivée à échéance.

Si vous avez connecté votre appareil à un réseau et que les paramètres réseau TCP/IP sont corrects, vous pouvez administrer votre appareil par l’intermédiaire de SyncThru™ Web Service de Samsung, un serveur Web intégré. SyncThru™ Web Service vous permet de : • Voir les informations concernant l’appareil et vérifier son état actuel. • Modifier les paramètres TCP/IP et définir d’autres paramètres réseau. • Modifier les propriétés de l’imprimante. • Paramétrer l’appareil afin qu’il envoie des notifications par e-mail pour vous informer de l’état de l’appareil.

Si le capot supérieur n’est pas complètement fermé, l’appareil ne fonctionne pas.

• Obtenir de l’aide pour l’utilisation de l’appareil.

Pour accéder à SyncThru™ Web Service :

Faites attention à ne pas vous coincer les doigts, le capot supérieur étant très lourd.

Si le bourrage papier est situé dans le bac d’alimentation et à l’arrière de l’appareil, procédez de la manière suivante pour le supprimer.

Ce chapitre contient les sections suivantes :

• Ne remplissez pas trop le bac d’alimentation. Vérifiez que le niveau de papier ne dépasse pas le trait indiquant la capacité de papier à l’intérieur du bac. • Evitez de retirer le papier du bac pendant une impression. • Déramez le papier, ventilez-le et remettez-le bien à plat avant de le charger dans le bac. • N’utilisez pas de papier froissé, humide ou ondulé. • Ne mélangez pas les types de papier dans le bac. • Utilisez uniquement des supports d’impression recommandés (reportez-vous à la page 4.6). • Assurez-vous que la face à imprimer est orientée vers le bas dans le bac.

Résolution des bourrages papiers

Reportez-vous au tableau ci-dessous pour localiser et supprimer le bourrage. Affichage à l’écran Le voyant bourrage papier ( ) clignote

à imprimer de nouveau.

A l’arrière et à l’intérieur de l’appareil

Si le bourrage papier est situé à l’arrière et à l’intérieur de l’appareil, procédez de la manière suivante pour le supprimer. 1

Ouvrez le capot arrière.

• Si vous laissez le capot supérieur ouvert pendant plusieurs minutes, le tambour OPC risque d’être exposé à la lumière.

Cela risque de l’endommager. Refermez le capot supérieur si vous devez interrompre l’installation pour une raison quelconque.

Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le toner sur le tissu. 9 11 Remettez la cartouche en place dans l’appareil en la faisant glisser.

12 Fermez le capot supérieur correctement. L’appareil est prêt

à imprimer de nouveau.

Si vous rencontrez une résistance, arrêtez de tirer et passez

Ne touchez pas le four à l’intérieur de l’appareil. Il est chaud et vous risquez de vous brûler ! La température de fonctionnement du four est très élevée. Procédez avec prudence lorsque vous retirez le papier bloqué dans l’appareil.

Affichage de l’état

OPEN Le voyant clignote

Insérez du papier dans le bac. (Page 4.5)

Au niveau des bacs d’alimentation et à l’arrière de l’appareil.

Supprimez le bourrage.

A l’arrière et à l’intérieur de l’appareil.

Supprimez le bourrage.

Au niveau du bac de sortie.

Supprimez le bourrage.

La cartouche d’impression correspondante est pratiquement vide.

Retirez la cartouche correspondante et secouez-la à plusieurs reprises. Vous pourrez ainsi reprendre temporairement les impressions. (Page 8.3)

Le voyant clignote lentement

La cartouche d’impression avec la flèche indique qu’elle ne convient pas pour votre appareil.

Installez une cartouche d’impression authentique

Samsung conçue pour l’appareil.

• Retirez le papier du bac d’alimentation, et déramez-le ou ventilez-le.

• Dans un environnement humide, les feuilles risquent de se coller les unes aux autres.

Impossible d’insérer plusieurs feuilles de papier.

• Il se peut que différents types de papier soient empilés dans le bac d’alimentation. Chargez des feuilles de type, de format et de grammage identiques.

• En cas de bourrage dû à la présence de différents types de feuilles, retirez les feuilles bloquées. (Reportez-vous à « Résolution des bourrages papiers » à la page 9.1.)

Le papier n’est pas entraîné dans l’appareil.

Le papier ne cesse de se bloquer.

Vérifiez les éléments ci-après sur l’appareil :

• Le capot n’est pas fermé. Fermez le capot. • Du papier est bloqué. Supprimez le bourrage papier. (Reportez-vous à « Résolution des bourrages papiers » à la page 9.1.) • Il n’y a pas de papier dans le bac. Chargez du papier. (Reportez-vous à « Chargement de papier dans le bac » à la page 4.5.) • La cartouche n’est pas installée correctement. Installez correctement la cartouche. Si une erreur système se produit, contactez le service de maintenance.

• Le papier n’a pas été chargé correctement.

Retirez le papier du bac d’alimentation et rechargez-le correctement. • Il y a trop de papier dans le bac d’alimentation. Enlevez le surplus de papier. • Le papier est trop épais. Retournez le papier et réessayez. N’utilisez que du papier conforme aux spécifications de l’appareil. (Reportezvous à « Caractéristiques des supports d’impression » à la page 4.3.) • Retirez tout ce qui fait obstruction à l’intérieur de l’appareil. • Il y a trop de papier dans le bac d’alimentation. Enlevez le surplus de papier. • Le type de papier utilisé n’est pas correct. N’utilisez que du papier conforme aux caractéristiques de l’appareil. (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Des particules se sont accumulées dans l’appareil. Ouvrez le capot supérieur et retirez les particules.

à l’imprimante est défectueux.

Si possible, raccordez le câble

à un autre ordinateur en état de marche et imprimez un document. Vous pouvez également utiliser un autre câble d’imprimante.

La configuration du port n’est pas correcte.

Vérifiez les réglages de l’imprimante sous Windows pour voir si la tâche d’impression est envoyée au bon port. Si l’ordinateur comporte plusieurs ports, assurez-vous que l’appareil est raccordé au port adéquat.

L’appareil est peutêtre mal configuré.

Vérifiez dans les propriétés de l’imprimante que tous les paramètres d’impression sont corrects.

Le pilote d’impression est peut-être mal installé.

Réparez le logiciel d’impression.

Reportez-vous à Section Logiciel.

L’appareil ne fonctionne pas correctement.

Vérifiez le message affiché

à l’écran pour déterminer s’il s’agit d’une erreur du système. Contactez le service de maintenance.

Dans la plupart des logiciels, pour sélectionner la source d’alimentation papier il faut aller dans l’onglet Papier des propriétés de l’imprimante.

Sélectionnez la source d’alimentation papier adéquate. Consultez l’aide du pilote d’impression.

L’appareil imprime mais le texte est erroné, tronqué ou incomplet.

Le câble d’imprimante est mal raccordé ou défectueux.

Si ces solutions n’aboutissent pas, remplacez le câble de l’imprimante.

La moitié de la page est blanche.

L’orientation de la page n’est peut-être pas correcte.

Changez l’orientation de la page dans votre application.

Consultez l’aide du pilote d’impression.

Vous avez sélectionné le mauvais pilote d’impression.

Vérifiez que votre appareil est sélectionné dans le menu de sélection de l’imprimante de l’application.

Le format papier et les paramètres de format ne correspondent pas.

Assurez-vous que le format de papier défini dans les paramètres du pilote d’imprimante correspond au format du papier se trouvant dans le bac d’alimentation.

Vérifiez également que le format de papier défini dans les paramètres du pilote d’imprimante correspond au format de papier sélectionné dans les paramètres de l’application.

L’application ne fonctionne pas correctement.

Essayez d’imprimer un document à partir d’une autre application.

Le système d’exploitation ne fonctionne pas correctement.

Quittez Windows, puis redémarrez l’ordinateur.

Le cas échéant, remplacez la cartouche.

Le fichier contient peut-être des pages blanches.

Vérifiez que le fichier ne contient pas de pages blanches.

Certains éléments, comme le contrôleur ou la carte, sont peutêtre défectueux.

Contactez le service de maintenance.

Incompatibilité entre le fichier PDF et les produits Acrobat.

L’impression du fichier PDF en tant qu’image peut permettre au fichier de s’imprimer. Activez

Bitmap dans les options d’impression d’Acrobat. Remarque : l’impression d’un fichier PDF en tant qu’image demande plus de temps qu’une impression ordinaire.

Les pages s’impriment, mais elles sont blanches.

PDF ne s’imprime pas correctement certaines parties manquent dans les graphiques, le texte ou les illustrations.

Réduisez la taille de la photo.

Plus vous augmentez la taille des photos dans le programme, plus la résolution diminuera.

Problèmes de qualité d’impression

Si l’intérieur de l’appareil est encrassé ou si le papier a été mal chargé, vous constaterez probablement une baisse de la qualité d’impression. Reportez-vous au tableau ci-dessous pour résoudre le problème. Situation

Si la qualité ne s’améliore pas, remplacez la cartouche. • Le papier n’est pas conforme aux spécifications (papier humide ou rugueux, par exemple). (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Si toute la page est claire, la résolution d’impression choisie est trop basse ou le mode Economie de toner est activé. Réglez la résolution et désactivez le mode Economie de toner. Reportez-vous à l’aide du pilote d’impression et à la Section Logiciel, respectivement. • Si des zones floues et des traînées de toner apparaissent, la cartouche devra peut-être être nettoyée. Contactez le service de maintenance. • La surface du module de numérisation laser du côté intérieur à la machine peut être sale. Nettoyez le LSU (Reportez-vous à la page 8.2).

• Le papier n’est pas conforme aux spécifications

(papier humide ou rugueux, par exemple). (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Le circuit d’entraînement du papier a besoin d’être nettoyé. Contactez le service de maintenance.

• Le taux d’humidité du papier n’est pas homogène ou certaines zones du papier sont humides.

Changez de marque de papier. (Reportezvous à « Caractéristiques des supports d’impression » à la page 4.3.) • La rame de papier est peut-être de mauvaise qualité. Le processus de fabrication du papier est à l’origine du problème et empêche le toner de se fixer sur certaines zones. Changez de marque ou de type de papier. • Si le problème persiste, contactez le service de maintenance.

• Nettoyez l’intérieur de l’appareil. Contactez le service de maintenance pour le nettoyage de l’intérieur de l’appareil.

• Vérifiez le format et la qualité du papier. (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.)

Défauts verticaux répétitifs

Si des marques apparaissent plusieurs fois sur une page, à intervalles réguliers :

• Nettoyez l’intérieur de l’appareil. Contactez le service de maintenance pour le nettoyage de l’intérieur de l’appareil. Si les mêmes problèmes persistent après avoir nettoyé l’intérieur de l’appareil, installez une nouvelle cartouche d’impression de la couleur concernée. Reportez-vous à « Remplacement de la cartouche d’impression » à la page 8.5. • Certaines pièces de l’appareil comportent peut-être des dépôts de toner. Si le défaut apparaît au dos de la page, le problème se résoudra sans doute de lui-même au bout de quelques pages. • L’unité de chauffe est peut-être endommagée. Contactez le service de maintenance.

Des taches blanches apparaissent sur la page :

• Le circuit d’entraînement du papier a besoin d’être nettoyé. Contactez le service de maintenance.

Si des stries verticales noires apparaissent sur la page :

• Si le fond moucheté recouvre la totalité de la page, réglez la résolution à partir de l’application ou des propriétés de l’imprimante.

Si des stries verticales blanches apparaissent sur la page :

• La surface du module de numérisation laser du côté intérieur à la machine peut être sale. Nettoyez le LSU (Reportez-vous à la page 8.2). Fond couleur ou noir

Solutions éventuelles

(Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Vérifiez les conditions ambiantes : un air trop sec (peu d’humidité) ou trop humide (plus de 80 % d’humidité relative) peut avoir une incidence sur l’ombrage du fond. • Retirez l’ancienne cartouche d’impression et installez-en une nouvelle. (Reportez-vous à « Remplacement de la cartouche d’impression » à la page 8.5.)

(Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.)

• Assurez-vous que le papier ou tout autre support est correctement chargé, et que les guides ne sont ni trop proches ni trop éloignés des bords du papier.

• Assurez-vous que le papier est correctement chargé.

• Vérifiez le format et la qualité du papier. Une température et une humidité élevées peuvent provoquer une ondulation du papier. (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Retournez la pile de papier dans le bac d’alimentation. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.

Pages pliées ou froissées

à « Remplacement de la cartouche d’impression » à la page 8.5.) • L’appareil a peut-être besoin d’une révision. Contactez le service de maintenance.

(Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Retirez la cartouche d’impression et installez-en une nouvelle. (Reportez-vous à « Remplacement de la cartouche d’impression » à la page 8.5.) • Si le problème persiste, il se peut que l’appareil ait besoin d’une révision. Contactez le service de maintenance.

Caractères tachés de blanc

Un caractère devant être noir contient des taches blanches :

• Si vous utilisez des transparents, choisissez-en d’un autre type. Etant donné la matière dont sont constitués les transparents, il est normal de constater des taches blanches dans les caractères. • Il se peut que vous imprimiez du mauvais côté du papier. Retournez-le. • Le papier n’est peut-être pas conforme aux spécifications. (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.)

• Assurez-vous que le papier est correctement chargé.

• Vérifiez le format et la qualité du papier. (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Retournez la pile de papier dans le bac d’alimentation. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.

Dos de la page taché

Solutions éventuelles

Retirez l’ancienne cartouche et installez-en une nouvelle. (Reportez-vous à « Remplacement de la cartouche d’impression » à la page 8.5.) • Si le problème persiste, il se peut que l’appareil ait besoin d’une révision. Contactez le service de maintenance.

Si le papier imprimé est ondulé ou s’il n’est pas entraîné dans l’appareil :

• Retournez la pile de papier dans le bac d’alimentation. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.

Imprimante dans les propriétés du pilote de l’imprimante. Reportez-vous à la page 3.5.

épuisée avant impression du nombre de copies normal.

• Les originaux contiennent peut-être des images, des zones sombres ou des lignes épaisses.

Ainsi, les documents de type formulaire, lettre d’information ou livre consomment plus de toner. • Il se peut que l’appareil soit fréquemment éteint et rallumé. • Le capot du scanner a peut-être été laissé ouvert pendant les copies.

Problèmes de numérisation

• Si les défauts apparaissent sur l’original, appuyez sur les touches de direction Darkness pour éclaircir l’arrière-plan de vos copies. • Si les défauts n’apparaissent pas sur l’original, nettoyez le module de numérisation. (Page 8.3)

L’image copiée est de travers.

• Vérifiez que la face imprimée de l’original est bien dirigée vers la vitre d’exposition.

• Assurez-vous que le papier est correctement chargé.

Des copies blanches sont imprimées.

Vérifiez que la face imprimée de l’original est bien dirigée vers la vitre d’exposition.

L’image s’efface facilement de la copie.

• Remplacez le papier du bac par une nouvelle rame tout juste déballée.

• Dans les environnements très humides, ne laissez pas le papier dans l’appareil pendant un trop long moment.

Les bourrages papier sont fréquents.

• Ventilez la pile de papier, puis retournez-la dans le bac d’alimentation. Changez la pile de papier du bac d’alimentation. Si nécessaire, vérifiez/ajustez les guides papier.

• Assurez-vous que le grammage du papier est correct. On recommande du papier de 75 g/m2. • Vérifiez qu’aucune feuille ni aucun morceau de papier ne reste coincé dans l’appareil après un bourrage.

à numériser est bien dirigée vers la vitre d’exposition.

• Il se peut qu’il n’y ait pas assez de mémoire disponible pour vous permettre de stocker le document que vous souhaitez numériser. Essayez la fonction de prénumérisation pour voir si elle fonctionne. Essayez de diminuer la résolution de numérisation. • Vérifiez que le câble de l’imprimante est correctement branché. • Assurez-vous que le câble de l’imprimante n’est pas défectueux. Interchangez le câble existant avec un autre en bon état. Le cas échéant, remplacez le câble. • Vérifiez que le scanner est configuré correctement. Vérifiez les paramètres de numérisation dans la Configuration SmarThru ou dans l’application que vous voulez utiliser pour vérifier si la tâche de numérisation est envoyée vers le port correct.

La numérisation est très lente.

• Vérifiez si l’appareil est en train d’imprimer des données reçues. Si tel est le cas, attendez la fin de l’impression des données avant de numériser le document.

• La numérisation des graphismes est plus lente que celle des textes.

• « Le port est inhibé. » • « Le scanner est occupé à recevoir ou à imprimer des données. Une fois la tâche terminée, essayez de nouveau. » • « Traitement non valide. » • « La numérisation a échoué. »

• L’imprimante est peut-être en cours de copie ou d’impression. Relancez votre tâche une fois celle en cours terminée.

• Le port sélectionné est en cours d’utilisation. Redémarrez votre ordinateur et réessayez. • Le pilote de numérisation n’est pas installé ou l’environnement d’exploitation est mal configuré. • Vérifiez que l’appareil est correctement branché et sous tension, puis redémarrez votre ordinateur. • Il se peut que le câble USB soit mal branché ou que l’appareil ne soit pas sous tension.

Problèmes liés au système Linux

Problème L’appareil n’imprime pas. « Echec d’impression » et « Erreur de temporisation de l’appareil » s’affichent.

Ces messages sont susceptibles d’apparaître en cours d’impression. Attendez simplement que l’appareil ait terminé l’impression. Si le message apparaît en mode veille ou une fois l’impression achevée, vérifiez le branchement et/ou l’existence d’une erreur éventuelle.

Printers configuration pour afficher la liste des imprimantes disponibles. Vérifiez que votre appareil figure dans la liste. Si ce n’est pas le cas, ouvrez l’assistant Add new printer pour paramétrer l’imprimante.

• Vérifiez que l’imprimante est sous tension. Ouvrez la boîte de dialogue Printers configuration et sélectionnez votre appareil dans la liste. Vérifiez la description indiquée dans le volet Selected printer. Si l’état contient la chaîne « (stopped) », appuyez sur la touche Start. Une fois que vous avez effectué ces étapes, l’imprimante devrait reprendre son fonctionnement normal. L’état « stopped » peut être activé lorsque certains problèmes d’impression apparaissent. Il peut être généré, par exemple, si vous tentez d’imprimer un document alors qu’un port est utilisé par une application de numérisation. • Vérifiez que le port est disponible. Etant donné que les composants des périphériques MFP (imprimante et scanner) partagent la même interface d’E/S (port), plusieurs applications demandeuses risquent d’accéder au port au même moment. Pour éviter tout conflit, une seule application est autorisée à accéder au périphérique. Le message « device busy » est envoyé aux autres applications demandeuses. Ouvrez la boîte de dialogue de configuration des ports et sélectionnez le port attribué à l’imprimante. Vérifiez si le port est occupé par une autre application dans le volet Selected port. Si tel est le cas, attendez la fin de la tâche ou appuyez sur la touche Release port si l’application utilisant le port ne fonctionne pas correctement. • Vérifiez si votre application comporte une option d’impression spéciale de type « -oraw ». Si « -oraw » figure dans le paramètre de ligne de commande, supprimez-le pour imprimer correctement. Pour Gimp front-end, sélectionnez « print » -> « Setup printer » et modifiez le paramètre de ligne de commande dans l’élément de commande.

L’appareil n’apparaît pas dans la liste des scanners.

Cause et solutions éventuelles

Vérifiez que le pilote portant le même nom que votre appareil est répertorié dans la fenêtre. Vérifiez que le port est disponible. Etant donné que les composants des périphériques MFP (imprimante et scanner) partagent la même interface d’E/S (port), plusieurs applications demandeuses risquent d’accéder au port au même moment. Pour éviter tout conflit, une seule application est autorisée à accéder au périphérique. Le message « device busy » est envoyé aux autres applications demandeuses. Ceci se produit généralement au début de la procédure de numérisation ; un message apparaît alors. • Pour identifier la source du problème, vous devez ouvrir la configuration de port et sélectionner le port affecté à votre scanner. Le symbole de port /dev/mfp0 correspond à la désignation LP:0 affichée dans les options de scanner, /dev/mfp1 se rapporte à LP:1 et ainsi de suite. Les ports USB démarrant à l’indication /dev/mfp4, le scanner sur USB:0 correspond à /dev/mfp4, et ainsi de suite. Vérifiez si le port est occupé par une autre application dans le volet Selected port. Si tel est le cas, attendez la fin de la tâche ou appuyez sur la touche Release port si l’application utilisant le port ne fonctionne pas correctement.

Cause et solutions éventuelles

En cas d’erreur d’E/S pendant la numérisation, vérifiez si la connexion est correcte. • Vérifiez que le port est disponible. Etant donné que les composants des périphériques MFP (imprimante et scanner) partagent la même interface d’E/S (port), plusieurs applications demandeuses risquent d’accéder au port au même moment. Pour éviter tout conflit, une seule application est autorisée à accéder au périphérique. Le message « device busy » est envoyé aux autres applications demandeuses. Ce problème se produit généralement pendant le démarrage de la procédure de numérisation ; un message apparaît alors. Pour identifier la source du problème, vous devez ouvrir la configuration des ports et sélectionner le port attribué à votre scanner. Le symbole du port /dev/mfp0 correspond à la désignation LP:0 affichée dans les options du scanner, /dev/mfp1 se rapporte à LP:1 et ainsi de suite. Les ports USB démarrant à l’indication /dev/mfp4, le scanner sur USB:0 correspond à /dev/mfp4, et ainsi de suite. Vérifiez si le port est occupé par une autre application dans le volet Selected port. Si tel est le cas, attendez la fin de la tâche ou appuyez sur la touche Release port si l’application utilisant le port ne fonctionne pas correctement.

Impossible de numériser via

Xsane pour Gimp sur le CD Linux ou sur la page d’accueil Gimp. Pour obtenir des informations plus détaillées, reportez-vous au CD d’aide de Linux ou à l’application

Gimp front-end. Si vous souhaitez utiliser un autre programme de numérisation, reportez-vous au programme d’aide de l’application.

(cups-1.1.22 ou une version supérieure).

Problèmes Macintosh courants

L’impression du fichier PDF en tant qu’image peut permettre au fichier de s’imprimer. Activez Bitmap dans les options d’impression d’Acrobat. Remarque : l’impression d’un fichier PDF en tant qu’image demande plus de temps qu’une impression ordinaire.

Le document a été imprimé, mais le travail d’impression n’a pas disparu de la file d’attente sous Mac OS 10.3.2.

Mettez à jour votre système d’exploitation

Mac et passez au système 10.3.3 ou plus.

Certaines polices ne sont pas imprimées correctement dans le programme Adobe

Ces polices ne sont peut-être pas prises en charge par votre appareil. Démarrez le programme Adobe Illustrator, cliquez sur l’onglet File > Print > Illustrator.

Puis, vérifiez Force Fonts to Download, et réessayez. Ce chapitre contient les sections suivantes : •

Comment commander Pour commander des consommables ou des accessoires agréés Samsung, contactez votre revendeur Samsung local ou le magasin où vous avez acheté l’appareil ou visitez le site www.samsungprinter.com et sélectionnez votre pays/région pour obtenir plus d’informations concernant le support technique.

<Commande de consommables et d’accessoires>

Capacité de la cartouchec

2 000 pages standard en moyenne. Capacité moyenne d’une cartouche conformément

à la norme ISO/IEC 19752. (cartouche d’impression de 1 000 pages fournie avec l’appareil)

Quantité de pages n’affectant pas les performances de l’imprimante sur un mois. Généralement, l’imprimante a une durée de vie limitée par exemple au nombre de pages par an. Cette durée de vie correspond à la capacité moyenne d’impression, qui couvre généralement la période de garantie.

Par exemple, si la capacité de traitement est de 48 000 pages par mois et que l’on se base sur 20 jours ouvrés par mois, la limite d’impression est de 2 400 pages par jour, ce qui n’est pas une quantité négligeable.

PPM Pages par minute. PPM indique la vitesse de l’imprimante, le nombre de pages pouvant réellement être imprimées à la minute par une imprimante.

PPP Mesure de la résolution utilisée pour l’impression ou la numérisation.

Généralement, plus le nombre de points par pouce est important, plus la résolution est élevée, plus les détails de l’image sont visibles et plus le fichier est volumineux.

Cartouche d’impression

Sorte de bouteille se trouvant dans un appareil, par exemple une imprimante contenant un toner. Le toner est une poudre utilisée dans les imprimantes laser et les photocopieurs qui forme le texte et les images sur le papier imprimé. Le toner est fondu par la chaleur du four et s’imprègne dans les fibres du papier.

Précision d’une image, mesurée en points par pouce (ppp). Plus la quantité de ppp est importante, plus la résolution est élevée.

Support d’impression

à 5 % et l’utilisation du toner sera équivalente à cette couverture.

Supports tels que les papiers, les enveloppes, les étiquettes et les transparents pouvant être utilisés sur une imprimante, un scanner, un télécopieur ou un copieur.

Tambour OPC Mécanisme créant une image virtuelle pour l’impression à l’aide d’un faisceau laser émis par l’imprimante laser ; il est généralement de couleur verte ou grise et en forme de cylindre. L’unité d’exposition du tambour s’use lentement à mesure qu’elle est utilisée par l’imprimante et doit être remplacée de manière appropriée car elle est rayée par le grain du papier.

Type d’image simulant des niveaux de gris en variant le nombre de points. Les zones très riches en couleur se composent d’un grand nombre de points, tandis que les zones plus claires se composent d’un moins grand nombre de points.

ISO Partie de l’imprimante laser qui fond le toner sur le support d’impression.

Elle se compose de deux cylindres chauds. Une fois le toner transféré sur le papier, l’unité de fusion applique la chaleur et la pression requises pour que le toner adhère de manière permanente sur le papier ; c’est la raison pour laquelle le papier est chaud en sortant de l’imprimante laser.

L’ISO (International Organization for Standardization, organisation internationale de normalisation) est un organisme international de définition des normes composé de représentants d’institutions de normalisation nationales. Il définit des normes commerciales et industrielles à l’échelle mondiale.

URL Fichier PRN Interface du pilote d’un périphérique. Cela permet au logiciel d’interagir avec le pilote du périphérique en utilisant des appels de système d’entrée/sortie standard, simplifiant ainsi de nombreuses tâches.

L’URL (Uniform Resource Locator) est l’adresse globale des documents et des ressources sur Internet. La première partie de l’adresse indique le protocole utilisé, la seconde partie spécifie l’adresse IP ou le nom de domaine correspondant à l’emplacement de la ressource.

USB Représentent les parties claires et foncées d’une image lorsque les images couleur sont converties en niveau de gris ; les couleurs sont représentées par différents niveaux de gris.

USB (Universal serial bus) est une norme développée par USB Implementers

Forum, Inc. pour connecter les ordinateurs et les périphériques. Contrairement au port parallèle, le port USB est conçu pour permettre de connecter un seul ordinateur à plusieurs périphériques.

Cette diode électroluminescente (DEL) est un semiconducteur qui indique l’état de l’appareil.

Les premières valeurs définies.

Installation du logiciel pour une impression en réseau 7

Réinstallation du logiciel d'impression 11 Suppression du logiciel d'impression 11

Suppression d'une surimpression de page 21

Processus de numérisation avec un logiciel compatible TWAIN 24 Numérisation à l'aide du pilote WIA 25 Windows XP 25 Windows Vista 25

Utilisation du fichier d'aide à l'écran 27

Modification des paramètres du programme Smart Panel 27

Utilisation du configurateur de pilote unifié 30

Ouverture du configurateur de pilote unifié 30 Volet Printers Configuration 31 Scanners Configuration 31 Ports Configuration 32 Configuration des propriétés de l'imprimante 32 Démarrage du programme 38 Configuration de l'imprimante 38 Avec une connexion réseau 38 Avec une connexion USB 39 Impression 40 Impression d'un document 40 Modification des paramètres d'impression 40 Impression de plusieurs pages sur une seule feuille 41 Numérisation 41 Numérisation en USB 41 Numérisation en réseau 42 Configuration des données de numérisation dans le Gestionnaire de numérisation 42

Tous les composants nécessaires aux opérations de l'imprimante seront installés.

Ce chapitre contient les sections suivantes :

Installation du logiciel d'impression

Si la fenêtre d'installation ne s'affiche pas, cliquez sur Démarrer, puis sur Exécuter. Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur, puis cliquez sur OK.

Si vous utilisez Windows Vista, cliquez sur Démarrer → Tous les programmes → Accessoires → Exécuter, puis saisissez X:\Setup.exe. Si la fenêtre Lecture automatique apparaît dans Windows Vista, cliquez sur Exécuter Setup.exe dans le champ Installer or exécuter un programme puis sur Continuer dans la fenêtre Contrôle de compte d’utilisateur.

REMARQUE : La procédure suivante est basée sur Windows XP, pour les autres systèmes d’exploitation, référez-vous au mode d’emploi ou à l’aide en ligne de Windows correspondants.

Installation du logiciel d'impression

Un pilote d'imprimante est un logiciel permettant à votre ordinateur de communiquer avec votre imprimante. La procédure d'installation des pilotes dépend du système d'exploitation que vous utilisez. Avant de commencer l'installation, fermez toutes les applications.

Installation du logiciel pour une impression en mode local

Une imprimante locale est une imprimante directement reliée à l'ordinateur à l'aide du câble d'imprimante fourni avec l'imprimante (par exemple, un câble USB ou parallèle). Si votre imprimante est reliée à un réseau, sautez cette étape et passez à « Installation du logiciel pour une impression en réseau », page 7.

• Si nécessaire, sélectionnez une langue dans la liste déroulante.

• Afficher le guide d'utilisateur : permet d'afficher le guide de l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur, cliquez sur cette option pour l'installer automatiquement.

Vous pouvez installer le logiciel d'impression à l'aide de la méthode standard ou personnalisée.

REMARQUE : Si la fenêtre Assistant Ajout de nouveau matériel apparaît durant la procédure d'installation, fermez-la en cliquant sur

à droite, ou sur Annuler.

Installation du logiciel d'impression sous Windows

Sinon, contentez-vous de cliquer sur Terminer.

REMARQUE: Si l'imprimante n'est pas déjà connectée à l'ordinateur, la fenêtre suivante apparaît.

REMARQUE: Une fois la configuration terminée, si votre pilote d'impression ne fonctionne pas correctement, réinstallez-le. Reportez-vous à « Réinstallation du logiciel d'impression », page 11.

Installation personnalisée

Vous pouvez installer divers composants. Assurez-vous que l'imprimante est reliée à votre ordinateur et qu'elle est sous tension.

Insérez le CD-ROM fourni dans le lecteur.

Le CD-ROM se lance automatiquement et une fenêtre d'accueil s'affiche.

• Une fois l'imprimante connectée, cliquez sur Suivant.

• Si vous ne souhaitez pas connecter l'imprimante pour l'instant, cliquez sur Suivant, puis sur Non dans l'écran qui apparaît. La procédure d'installation commence alors. Une fois l'opération terminée, aucune page de test ne sera imprimée. • La fenêtre d'installation présentée dans ce mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante et de l'interface utilisées.

Si la fenêtre Lecture automatique apparaît dans Windows

Vista, cliquez sur Exécuter Setup.exe dans le champ Installer or exécuter un programme puis sur Continuer dans la fenêtre Contrôle de compte d’utilisateur.

Une fois l'installation terminée, une fenêtre vous demandant d'imprimer une page de test apparaît. Si vous choisissez d'imprimer une page de test, cochez la case correspondante et cliquez sur Suivant.

Sinon, cliquez sur Suivant et passez à l'étape 7.

Si la page s'imprime correctement, cliquez sur Oui.

Sinon, cliquez sur Non pour relancer l'impression.

Installation du logiciel d'impression sous Windows • Si nécessaire, sélectionnez une langue dans la liste déroulante. • Afficher le guide d'utilisateur : permet d'afficher le guide de l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur, cliquez sur cette option pour l'installer automatiquement.

• Une fois l'imprimante connectée, cliquez sur Suivant.

• Si vous ne souhaitez pas connecter l'imprimante pour l'instant, cliquez sur Suivant, puis sur Non dans l'écran qui apparaît. La procédure d'installation commence alors. Une fois l'opération terminée, aucune page de test ne sera imprimée. • La fenêtre d'installation présentée dans ce mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante et de l'interface utilisées.

Sélectionnez Installation personnalisée. Cliquez sur Suivant.

Lorsque vous reliez votre imprimante à un réseau, vous devez d'abord configurer les paramètres TCP/IP de l'imprimante. Après avoir attribué et vérifié les paramètres TCP/IP, vous pouvez installer le logiciel sur chaque ordinateur du réseau.

Sinon, contentez-vous de cliquer sur Terminer.

Vous pouvez installer le logiciel d'impression à l'aide de la méthode standard ou personnalisée.

Installation standard

Il s'agit de la procédure recommandée pour la plupart des utilisateurs. Tous les composants nécessaires aux opérations de l'imprimante seront installés.

Assurez-vous que l'imprimante est reliée à votre ordinateur et qu'elle est sous tension. Pour plus de détails sur la connexion au réseau, reportez-vous au mode d'emploi de l'imprimante.

Si la fenêtre d'installation ne s'affiche pas, cliquez sur Démarrer, puis sur Exécuter. Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur, puis cliquez sur OK. Si vous utilisez Windows Vista, cliquez sur Démarrer → Tous les programmes → Accessoires → Exécuter, puis saisissez X:\Setup.exe. Si la fenêtre Lecture automatique apparaît dans Windows Vista, cliquez sur Exécuter Setup.exe dans le champ Installer or exécuter un programme puis sur Continuer dans la fenêtre Contrôle de compte d’utilisateur.

Cliquez sur Suivant.

• Afficher le guide d'utilisateur : permet d'afficher le guide de l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur, cliquez sur cette option pour l'installer automatiquement.

Installation du logiciel d'impression sous Windows 3.Cliquez sur Suivant et passez à l’étape 6. • Vous pouvez également configurer l’imprimante réseau via SyncThru™ Web Service, un serveur Web intégré. Cliquez sur Launcer SWS dans la fenêtre Configuration d’adresse.

REMARQUE: Si l’imprimante n’est pas connectée au réseau, la fenêtre suivante apparaît. Sélectionnez l’option de configuration que vous souhaitez, puis cliquez sur Suivant.

• Si votre imprimante ne figure pas dans la liste, cliquez sur Mise à jour pour actualiser la liste ou sélectionnez Ajouter un port TCP/

IP pour ajouter l'imprimante au réseau. Pour ajouter l'imprimante au réseau, entrez le nom de port et l'adresse IP de l'imprimante. Pour vérifier l'adresse IP de l'imprimante ou l'adresse MAC, imprimez une page de configuration du réseau. • Pour rechercher une imprimante réseau partagée (chemin UNC), sélectionnez Imprimante partagée (UNC) et entrez manuellement le nom de l'imprimante partagée, ou cliquez sur le bouton Parcourir.

La fenêtre Configuration d’adresse apparaît alors.

REMARQUE: Si votre machine n’apparaît pas sur le réseau, désactivez votre pare-feu et cliquez sur Mettre à jour.

Sous Windows, cliquez sur Démarrer -> Panneau de configuration, démarrez le pare-feu Windows et désactivez cette option. Pour les autres systèmes d’exploitation, reportezvous au guide en ligne correspondant.

Une fois l'installation terminée, un message vous demande d'imprimer une page de test et de vous inscrire en tant qu'utilisateur d'imprimante Samsung afin de recevoir des informations du fabricant.

Si tel est votre choix, cochez les cases correspondantes, puis cliquez sur Terminer.

1.Sélectionnez dans la liste l'imprimante à définir avec une adresse

Installation du logiciel d'impression sous Windows • Afficher le guide d'utilisateur : permet d'afficher le guide de l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur, cliquez sur cette option pour l'installer automatiquement.

Installation personnalisée

Vous pouvez installer divers composants et définir une adresse IP spécifique. Le CD-ROM se lance automatiquement et une fenêtre d'accueil s'affiche. Si la fenêtre d'installation ne s'affiche pas, cliquez sur Démarrer, puis sur Exécuter. Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur, puis cliquez sur OK. Si vous utilisez Windows Vista, cliquez sur Démarrer → Tous les programmes → Accessoires → Exécuter, puis saisissez X:\Setup.exe. Si la fenêtre Lecture automatique apparaît dans Windows Vista, cliquez sur Exécuter Setup.exe dans le champ Installer or exécuter un programme puis sur Continuer dans la fenêtre Contrôle de compte d’utilisateur.

Installation du logiciel d'impression sous Windows

• Si votre imprimante ne figure pas dans la liste, cliquez sur Mise à jour pour actualiser la liste ou sélectionnez Ajouter un port TCP/

IP pour ajouter l'imprimante au réseau. Pour ajouter l'imprimante au réseau, entrez le nom de port et l'adresse IP de l'imprimante.

par défaut et modifier le nom de port de chaque imprimante.

Cliquez sur Suivant.

Pour vérifier l'adresse IP de l'imprimante ou l'adresse MAC, imprimez une page de configuration du réseau.

• Pour rechercher une imprimante réseau partagée (chemin UNC), sélectionnez Imprimante partagée (UNC) et entrez manuellement le nom de l'imprimante partagée, ou cliquez sur le bouton Parcourir.

REMARQUE: Si votre machine n’apparaît pas sur le réseau, désactivez votre pare-feu et cliquez sur Mettre à jour.

Sous Windows, cliquez sur Démarrer -> Panneau de configuration, démarrez le pare-feu Windows et désactivez cette option. Pour les autres systèmes d’exploitation, reportezvous au guide en ligne correspondant.

Pour installer ce logiciel sur un serveur, cochez la case Installation de cette imprimante sur un serveur.

CONSEIL: Si vous souhaitez définir une adresse IP spécifique sur une imprimante réseau donnée, cliquez sur le bouton Configuration d’adresse. La fenêtre Configuration d'adresse IP apparaît. Procédez comme suit :

Une fois l'installation terminée, un message vous demande d'imprimer une page de test et de vous inscrire en tant qu'utilisateur d'imprimante Samsung afin de recevoir des informations du fabricant.

Si tel est votre choix, cochez les cases correspondantes, puis cliquez sur Terminer. Sinon, contentez-vous de cliquer sur Terminer.

a. Sélectionnez dans la liste l'imprimante à définir avec une adresse

IP spécifique. b. Configurez manuellement l'adresse IP, le masque de sous-réseau et la passerelle de l'imprimante, puis cliquez sur Configurer pour définir l'adresse IP spécifique de l'imprimante réseau. c. Cliquez sur Suivant. • Vous pouvez également configurer l’imprimante réseau via SyncThru™ Web Service, un serveur Web intégré. Cliquez sur Launcer SWS dans la fenêtre Set IP Address.

à partager sur le réseau, définir l'imprimante en tant qu'imprimante

Installation du logiciel d'impression sous Windows

Sélectionnez dans la liste l'imprimante à installer, puis cliquez sur Suivant.

• Une fois l'imprimante connectée, cliquez sur Suivant.

• Si vous ne souhaitez pas connecter l'imprimante pour l'instant, cliquez sur Suivant, puis sur Non dans l'écran qui apparaît. La procédure d'installation commence alors. Une fois l'opération terminée, aucune page de test ne sera imprimée. • La fenêtre de réinstallation présentée dans ce mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante et de l'interface utilisées.

Sélectionnez les composants à réinstaller, puis cliquez sur Suivant.

• Si votre imprimante ne figure pas dans la liste, cliquez sur Mise à jour pour actualiser la liste ou sélectionnez Ajouter un port TCP/ IP pour ajouter l'imprimante au réseau. Pour ajouter l'imprimante au réseau, entrez le nom de port et l'adresse IP de l'imprimante.

la fenêtre vous demandant d'imprimer une page de test apparaît.

Procédez comme suit :

• Pour rechercher une imprimante réseau partagée (chemin UNC), sélectionnez Imprimante partagée (UNC) et entrez manuellement le nom de l'imprimante partagée, ou cliquez sur le bouton Parcourir.

b. Si la page s'imprime correctement, cliquez sur Oui.

a. Pour imprimer une page de test, cochez la case correspondante et cliquez sur Suivant.

Une fois la réinstallation terminée, cliquez sur Terminer.

Suppression du logiciel d'impression

1 2 Sélectionnez les composants à supprimer, puis cliquez sur Suivant. Lorsque l'ordinateur vous demande de confirmer la sélection, cliquez sur Oui. Le pilote sélectionné et tous ses composants sont supprimés de l'ordinateur. Une fois le logiciel supprimé, cliquez sur Terminer.

Installation du logiciel d'impression sous Windows

Cette fenêtre permet de sélectionner les options d'impression de base, parmi lesquelles le nombre de copies et les pages à imprimer.

Ce chapitre contient les sections suivantes :

Imprimante ou Options, cliquez dessus. Cliquez alors sur Propriétés dans l'écran suivant.

Cliquez sur OK pour fermer la fenêtre des propriétés de l'imprimante.

• La fenêtre du pilote d'impression Propriétés présentée dans ce mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante utilisée. Néanmoins, elle conserve une fonction similaire.

• Vérifiez quels systèmes d'exploitation sont compatibles avec l'imprimante. Reportez-vous à la section relative à la compatibilité des systèmes d'exploitation, dans la partie du mode d'emploi consacrée aux spécifications de l'imprimante. • Le nom exact de l'imprimante figure sur le CD-ROM fourni.

La procédure ci-dessous décrit les étapes à suivre pour imprimer à partir de diverses applications Windows. Les étapes peuvent légèrement varier d'une application à l'autre. Pour connaître la procédure exacte, reportezvous au mode d'emploi de votre application.

Impression dans un fichier (PRN)

Paramètres de l'imprimante

Vous pouvez être amené à enregistrer les données d'impression dans un fichier.

La fenêtre des propriétés de l'imprimante permet d'accéder à toutes les options nécessaires à l'utilisation de l'imprimante. Une fois les propriétés de l'imprimante affichées, vous pouvez consulter les paramètres et les modifier en fonction de l'impression à réaliser.

Pour créer un fichier :

La fenêtre du pilote d'impression Propriétés présentée dans ce mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante utilisée. Si vous accédez aux propriétés de l'imprimante via le dossier Imprimantes, d'autres onglets Windows sont disponibles (reportez-vous au mode d'emploi de Windows), ainsi que l'onglet Imprimante (voir « Onglet Imprimante », page 16).

Sélectionnez votre imprimante.

• Les paramètres modifiés ne restent en vigueur que le temps d'utilisation du programme en cours. Pour que vos modifications soient permanentes, entrez-les dans le dossier Imprimantes.

• La procédure suivante se rapporte à Windows XP. Pour les autres systèmes d'exploitation Windows, reportez-vous au guide de l'utilisateur Windows correspondant ou à l'aide en ligne. 1. Cliquez sur le bouton Démarrer de Windows.

Sélectionnez un dossier, nommez le fichier, puis cliquez sur OK.

2. Sélectionnez Imprimantes et télécopieurs.

3. Cliquez sur l'icône du pilote d'impression. 4. Cliquez avec le bouton droit de la souris sur l'icône du pilote d'impression et sélectionnez Options d'impression. 5. Modifiez les paramètres souhaités dans chaque onglet, puis cliquez sur OK.

Onglet Mise en page

Cliquez sur l'onglet Papier pour accéder à différentes options relatives au papier.

Orientation du papier

L'option Orientation du papier permet de choisir le sens de l'impression. • L'option Portrait imprime les données sur la largeur de la page, dans le style d'une lettre. • L'option Paysage imprime les données sur la longueur de la page, dans le style d'une feuille de calcul. • L'option Rotation permet de faire pivoter la page du nombre de degrés indiqué.

Si le format souhaité n'apparaît pas dans la zone Format, cliquez sur Personnalisé. Lorsque la fenêtre Réglage papier personnalisé apparaît, définissez le format du papier, puis cliquez sur OK. Le format défini apparaît alors dans la liste et vous pouvez le sélectionner.

Options de mise en page

L'option Options de mise en page permet de sélectionner des options d'impression avancées. Vous pouvez choisir l'option Plusieurs pages par face ou Impression d’affiche. • Pour plus d'informations, reportez-vous à « Impression de plusieurs pages sur une feuille (pages multiples) », page 18. • Pour plus d'informations, reportez-vous à « Impression d'affiches », page 19.

Vérifiez que l'option Alimentation est paramétrée sur le bac approprié. Type Réglez Type pour faire correspondre le papier inséré dans le bac avec celui voulu pour l'impression. Vous obtenez ainsi la meilleure qualité d'impression. Sinon, vous risquez de ne pas avoir la qualité d'impression souhaitée. Mise à l’échelle de l’impression L'option Mise à l’échelle de l’impression vous permet de mettre l'impression à l'échelle sur une page, automatiquement ou manuellement. Vous pouvez choisir l'option Aucun, Réduire/ Agrandir ou Ajuster à la page. • Pour plus d'informations, reportez-vous à « Modification de l'échelle d'un document », page 19. • Pour plus d'informations, reportez-vous à « Impression d'un document sur un format de papier donné », page 19.

• L’amélioration des niveaux de gris: L’amélioration des niveaux de gris permet aux utilisateurs de préserver les détails des photos naturelles, ainsi que d’améliorer le contraste et la lisibilité des couleurs en niveaux de gris lors de l’impression de documents couleur en échelle de gris.

• Imprimer tout le texte en noir : lorsque la case Imprimer tout le texte en noir est cochée, les textes de vos documents sont imprimés en noir uni, quelle que soit la couleur dans laquelle ils apparaissent à l'écran. • Imprimer tout le texte en foncéa : lorsque la case Imprimer tout le texte en foncéa est cochée, les textes de vos documents sont plus foncés qu'en mode d'impression normal. Certaines imprimantes ne prennent pas en charge cette fonction.

Cliquez sur l'onglet Graphiques pour afficher les options ci-dessous.

Les options de résolution que vous pouvez sélectionner varient d'un modèle d'imprimante à un autre. Plus la valeur est élevée, plus les caractères et les graphiques imprimés sont nets. Toutefois, une résolution élevée peut augmenter le temps d'impression d'un document. Mode économie d’encre En sélectionnant cette option, vous augmentez la durée de vie de la cartouche d'encre et réduisez le coût par page, tout en ne réduisant que faiblement la qualité d'impression. Certaines imprimantes ne prennent pas en charge cette fonction. • Configuration de l’imprimante : si vous sélectionnez cette option, le paramétrage de cette fonction dépend des paramètres définis via le panneau de commande de l'imprimante. Certaines imprimantes ne prennent pas en charge cette fonction. • Activé : sélectionnez cette option pour permettre à l'imprimante d'utiliser moins d'encre par page. • Désactivé : sélectionnez cette option si vous ne souhaitez pas économiser l'encre. Contraste Utilisez cette option pour éclaircir ou assombrir l'impression. • Normal : ce réglage convient aux documents standard. • Clair : ce réglage convient aux documents comportant des lignes épaisses ou aux images en niveaux de gris sombres. • Foncé : ce réglage convient aux documents comportant des lignes fines, aux graphiques haute définition et aux images en niveaux de gris pâles

Utilisez l'onglet À propos pour afficher les informations de copyright et le numéro de version du pilote. Si vous disposez d'un navigateur Internet, vous pouvez vous connecter à Internet en cliquant sur l'icône du site Web. Pour plus d'informations sur l'accès aux propriétés de l'imprimante, reportezvous à « Impression d'un document », page 12.

Cliquez sur l'onglet Autres options pour accéder à la fonction suivante :

Si vous accédez aux propriétés de l'imprimante via le dossier Imprimantes, l'onglet Imprimante est disponible. Vous pouvez y configurer l'imprimante. La procédure suivante se rapporte à Windows XP. Pour les autres systèmes d'exploitation Windows, reportez-vous au guide de l'utilisateur Windows correspondant ou à l'aide en ligne. 1 Dans Windows, cliquez sur le menu Démarrer.

Vous pouvez créer un texte d'arrière-plan à imprimer sur chaque page de votre document. Pour plus d'informations, reportezvous à « Impression de filigranes », page 20. Surimpression Les surimpressions remplacent souvent les formulaires préimprimés et les papiers à en-tête. Pour plus d'informations, reportez-vous à « Utilisation de surimpressions », page 21. Options de sortie • Ens. impr. : vous pouvez définir l'ordre d'impression des pages. Sélectionnez l'ordre d'impression souhaité dans la liste déroulante. - Normal : permet d'imprimer les pages de la première à la dernière. - Ordre inversé (3, 2, 1) : Grâce à cette fonction, vous n’avez plus besoin de trier les impressions en plusieurs piles. - Pages impaires : permet d'imprimer uniquement les pages impaires de votre document. - Pages paires : permet d'imprimer uniquement les pages paires de votre document.

Impression de base Pour utiliser un paramétrage enregistré, sélectionnez le nom correspondant dans la liste déroulante Favoris. L'imprimante est à présent prête à imprimer en fonction du paramétrage favori choisi. Pour supprimer un paramétrage enregistré, sélectionnez le nom correspondant dans la liste, puis cliquez sur Supprimer. Vous pouvez également restaurer les paramètres par défaut du pilote d'impression en sélectionnant Automatique dans la liste.

, en haut à droite, puis sur

Mise en p. de l'onglet Mise en page. Sélectionnez le nombre de pages à imprimer par feuille (1, 2, 4, 6, 9 ou 16) dans la liste déroulante Pages par face. Sélectionnez l'ordre des pages dans la liste déroulante Ordre des pages, si nécessaire. Cochez la case Bordures pour qu'une bordure encadre chaque page imprimée sur la feuille. Cliquez sur l'onglet Papier, et sélectionnez la source, le format et le type du papier. Cliquez sur OK, puis imprimez le document.

Impression d'affiches

Cliquez sur l'onglet Mise en page, puis sélectionnez Impression d’affiche dans la liste déroulante Mise en p.

Configurez l'option Affiche.

Entrez le taux de mise à l'échelle dans la zone de saisie Facteur.

Vous pouvez également cliquer sur le bouton ou . Sélectionnez la source, le format et le type du papier dans la zone Options du papier. Cliquez sur OK, puis imprimez le document.

Impression d'un document sur un format de papier donné

Définissez un chevauchement en millimètres ou en pouces pour reconstituer plus aisément l'affiche. A

Sélectionnez le format adéquat dans la liste déroulante Papier. Sélectionnez la source, le format et le type du papier dans la zone Options du papier. Cliquez sur OK, puis imprimez le document.

Modification d'un filigrane

Impression de filigranes

Sélectionnez le filigrane à modifier dans la liste Filigranes actuels, puis modifiez le message et les options du filigrane. Cliquez sur Mettre à jour pour enregistrer les modifications.

Pour changer les paramètres d'impression à partir de votre application, accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous

à « Impression d'un document », page 12. Cliquez sur l'onglet Autres options, puis sur le bouton Modifier de la zone Filigrane. La fenêtre Modifier filigranes apparaît. Saisissez le texte voulu dans le champ Texte du filigrane. Vous pouvez entrer jusqu'à 40 caractères. Le texte s'affiche dans la fenêtre d'aperçu. Si la case Première page seulement est cochée, le filigrane est uniquement imprimé sur la première page. Définissez les options du filigrane. Vous pouvez choisir la police, le style, la taille ou l'échelle de gris du filigrane dans la zone Attributs de police et son angle dans la zone Angle du texte. Pour ajouter un filigrane à la liste, cliquez sur Ajouter. Une fois que vous avez défini le filigrane souhaité, cliquez sur OK et lancez l'impression.

Pour ne pas imprimer de filigrane, sélectionnez <Pas de filigrane> dans la liste déroulante Filigrane.

Sélectionnez le filigrane à supprimer dans la liste Filigranes actuels, puis cliquez sur Supprimer. Cliquez sur OK jusqu'à ce que vous quittiez la fenêtre d'impression.

Utilisation d'une surimpression de page

Utilisation de surimpressions

Une fois la surimpression créée, vous pouvez l'imprimer en l'appliquant

à votre document. Pour ce faire, procédez comme suit :

2 Sélectionnez la surimpression voulue dans la liste déroulante Surimpression. Si le fichier de surimpression souhaité n'apparaît pas dans la liste Surimpression, cliquez sur Modifier, puis sur Charger surimpression. Sélectionnez alors le fichier voulu. Si vous avez enregistré le fichier de surimpression à utiliser dans une source externe, vous pouvez le charger à partir de la fenêtre Charger surimpression.

Création d'une surimpression de page

1 à l'impression. Pour enregistrer le document en tant que surimpression, accédez aux propriétés de l'imprimante. Reportez-vous à « Impression d'un document », page 12. Cliquez sur l'onglet Autres options, puis sur le bouton Modifier de la zone Surimpression. Dans la fenêtre Modifier surimpressions, cliquez sur Créer surimpression. Dans la zone Nom de la fenêtre Créer surimpression, entrez un nom de huit caractères maximum. S'il y a lieu, sélectionnez le chemin d'accès à l'emplacement cible. (chemin par défaut : C:\Formover). Cliquez sur Enregistrer. Le nom choisi apparaît dans la zone Liste des surimpressions. Cliquez sur OK ou Oui pour terminer l'opération.

Si cette case n'est pas cochée et qu'une surimpression est sélectionnée, cette dernière est automatiquement imprimée avec le document.

Cliquez sur OK ou sur Oui jusqu'à ce que l'impression commence. La surimpression sélectionnée est téléchargée avec la tâche d'impression et imprimée sur le document.

REMARQUE : le fichier de surimpression et le document à imprimer doivent avoir la même résolution.

Suppression d'une surimpression de page

Vous pouvez supprimer les surimpressions de page dont vous ne vous servez plus.

Le fichier n'est pas imprimé. Il est enregistré sur le disque dur de votre ordinateur.

Sélectionnez la surimpression à supprimer dans la zone Liste des surimpressions. Cliquez sur Supprimer surimpression. Lorsqu'un message de confirmation apparaît, cliquez sur Oui. Cliquez sur OK jusqu'à ce que vous quittiez la fenêtre d'impression.

Partage local de l'imprimante

Dans le menu Démarrer, sélectionnez Imprimantes et télécopieurs. Double-cliquez sur l'icône du pilote d'impression. Dans le menu Imprimante, sélectionnez Partager. Cochez la case Partager. Remplissez le champ Nom de partage, puis cliquez sur OK.

Configuration d'un ordinateur client

1 Cliquez sur le nom de partage. Dans le menu Démarrer, sélectionnez Imprimantes et télécopieurs. Double-cliquez sur l'icône du pilote d'impression. Dans le menu Imprimante, sélectionnez Propriétés. Dans l'onglet Autre, cliquez sur Ajouter un port. Sélectionnez Port local, puis cliquez sur Ajouter un port. Indiquez le nom de partage dans le champ Entrer un nom de port. Cliquez sur OK, puis sur Fermer. Cliquez sur Appliquer, puis sur OK.

• La résolution maximale que vous pouvez obtenir dépend de plusieurs facteurs, dont la rapidité de votre ordinateur, l'espace disque disponible, la taille de la mémoire et celle de l'image à numériser, ainsi que le paramétrage de la prodondeur de bit. Ainsi, selon votre système et l'objet que vous souhaitez numériser, vous ne pourrez pas utiliser certaines résolutions, surtout si vous faites appel à la fonctionnalité de résolution avancée.

Assurez-vous que l'appareil est correctement relié à l'ordinateur et que tous deux sont sous tension.

La fenêtre SmarThru 4 s'affiche.

Sélectionnez votre imprimante.

Samsung SmarThru est le logiciel fourni avec votre appareil. Avec SmarThru, la numérisation est un jeu d'enfant.

Permet de modifier une image enregistrée sous la forme d'un fichier graphique, et de l'envoyer vers l'application ou le dossier sélectionné, de l'envoyer par messagerie électronique ou de la publier sur un site Web.

Désinstallation de Samsung SmarThru

Utilisation du fichier d'aide à l'écran Pour plus d'informations sur SmarThru, cliquez sur en haut à droite de la fenêtre. La fenêtre d'aide SmarThru qui apparaît vous permet de consulter l'aide à l'écran fournie par le programme SmarThru.

Cliquez ici pour lancer la numérisation.

La barre de menus Numériser vers vous permet d'utiliser les options suivantes :

• Application Numérisation d'une image et placement de cette image dans une application de retouche d'images, comme Paint ou Adobe Photoshop.

Processus de numérisation avec un logiciel compatible TWAIN

Numérisation d'une image et envoi par messagerie électronique de cette dernière. Permet de numériser une image, de la prévisualiser et de l'envoyer par messagerie électronique.

Le processus de numérisation de base comprend plusieurs étapes :

REMARQUE: pour envoyer une image par courrier électronique, vous devez disposer d'un programme client de messagerie, comme Outlook

Express, configuré pour utiliser votre compte de messagerie.

Assurez-vous que l'appareil est correctement relié à l'ordinateur et que tous deux sont sous tension.

Option de numérisation recommandée pour l'OCR : - Résolution : 200 ou 300 ppp - Type d'image : Échelle de gris ou Noir & Blanc

REMARQUE : vous devez suivre les instructions du programme afin d'obtenir une image. Reportez-vous au guide de l'utilisateur de l'application.

Afficher les scanneurs et les appareils photo.

• La configuration requise pour utiliser ce programme est la suivante :

- Pour connaître les systèmes d'exploitation compatibles avec l'imprimante, reportez-vous à la partie du mode d'emploi consacrée aux spécifications de l'imprimante. - Mac OS X 10.3 ou supérieur - Linux. Pour connaître les systèmes Linux compatibles avec votre imprimantes, reportez-vous à la section Spécifications de l'imprimante du Guide de l'utilisateur de votre imprimante. - Internet Explorer version 5.0 ou supérieure pour les animations Flash de l'aide HTML. • Pour connaître le nom exact de l'imprimante, reportez-vous au CD-ROM fourni.

Le programme Smart Panel affiche l'état actuel de l'imprimante, le niveau d'encre restant dans les cartouches d'encre et divers autres informations. Vous pouvez également modifier ces paramètres.

Permet de connaître le niveau des cartouches d'encre. L'imprimante et le nombre de cartouches d'encre indiqués dans la fenêtre ci-dessus peuvent différer selon l'imprimante que vous utilisez. Cette caractéristique n'est pas présente sur toutes les imprimantes.

Vous pouvez également lancer manuellement Smart Panel. Doublecliquez sur l'icône Smart Panel de la barre des tâches (sous Windows) ou de la zone de notification (sous Linux). Vous pouvez aussi cliquer sur l'icône de la barre d'état (sous Mac OS X).

Vous pouvez commander en ligne des cartouches d'encre de remplacement.

Sous Windows, double-cliquez sur cette icône.

Permet d'afficher l'Aide pour résoudre les problèmes rencontrés. Paramètres d'imprimante Permet de configurer divers paramètres de l'imprimante dans la fenêtre Utilitaire de paramétrage d'imprimante. Cette caractéristique n'est pas présente sur toutes les imprimantes.

Sous Mac OS X, cliquez sur cette icône.

REMARQUE: Si votre machine est connectée à un réseau, la fenêtre

SyncThru Web Service apparaît à la place de la fenêtre Utilitaire de paramétrage d’imprimante. Ce programme est pris en charge sous Windows, MAC OS X, cependant, sous Linux, il n’est pris en charge que dans certains logiciels, comme Internet Explorer 5.5 ou ultérieur, Safari 1.3 ou ultérieur, Mozilla FireFox 1.5 ou ultérieur.

Sous Linux, cliquez sur cette icône.

Configuration de pilote (uniquement sous Windows)

La fenêtre des propriétés de l'imprimante permet d'accéder à toutes les options nécessaires à l'utilisation de l'imprimante. Pour plus d'informations, Reportez-vous à « Paramètres de l'imprimante » à la page 13.

Utilisation de Smart Panel

Ouverture du guide de dépannage

Modification des paramètres du programme Smart Panel

Le guide de dépannage contient les solutions aux problèmes d'état de l'imprimante.

Cliquez avec le bouton droit (sous Windows ou Linux) ou cliquez (sous

Mac OS X) sur l'icône Smart Panel, puis sélectionnez Options.

REMARQUES : si votre imprimante est connectée à un réseau, la fenêtre SyncThru Web Service apparaît à la place de la fenêtre l'utilitaire de paramétrage de l'imprimante.

• Afficher un message lorsque la tâche est terminée sur l'imprimante réseau : l'ordinateur affiche la fenêtre popup

Smart Panel ou une bulle lorsque votre lorsque votre travail d'impression est terminé sous Windows. (Uniquement pour les imprimantes sur réseau Windows et Mac OS X.).

Utilisation du fichier d'aide à l'écran

• Afficher un message lorsqu'une erreur se produit au cours de l'impression : l'ordinateur affiche la fenêtre popup

Smart Panel ou un ballon lorsque votre lorsqu'une erreur se produit durant l'impression.

Pour plus d'informations sur l'utilitaire de paramétrage d'imprimante, cliquez sur

• Afficher sous forme de (uniquement sous Windows) : vous pouvez sélectionner la façon dont l'ordinateur va afficher un message. Si vous sélectionnez Fenêtre locale (Smart Panel), le message apparaît dans la fenêtre popup de Smart Panel popup.

• Programmer une vérification automatique de l'état toutes les : l'ordinateur met à jour régulièrement l'état de l'imprimante. Si vous choisissez une valeur proche de 1 seconde, l'ordinateur vérifie l'état de l'imprimante plus souvent. Ainsi, les erreurs d'impression sont détectées plus rapidement.

Utilisation de Smart Panel

• Utilisation du configurateur de pilote unifié

• Configuration des propriétés de l'imprimante • Impression d’un document • Numérisation d'un document

Instructions de démarrage

Si le CD-ROM est en mode maître sur un emplacement secondaire et le répertoire de montage mnt/cdrom,

Le CD-ROM inclut le package du pilote Linux unifié Samsung, qui permet d'utiliser votre appareil avec un ordinateur Linux.

[root@localhost root]#mount -t iso9660 /dev/hdc /mnt/ cdrom

Pour des raisons pratiques, le programme d'installation a ajouté l'icône de bureau du configurateur de pilote unifié et le groupe de pilotes unifiés Samsung au menu système. Si vous rencontrez la moindre difficulté, consultez l'aide à l'écran, accessible via le menu système ou via les applications Windows du package du pilote, telles que le Unified Driver Configurator ou le Image Manager.

Si le CD-ROM est en mode maître sur un emplacement secondaire et le répertoire de montage mnt/cdrom,

[root@localhost root]#mount -t iso9660 /dev/hdc /mnt/ cdrom [root@localhost root]#cd /mnt/cdrom/Linux [root@localhost root]#./uninstall.sh

Démarrage du programme

Lorsque vous installez le pilote Linux unifié, l'icône du configurateur de pilote Linux unifié est automatiquement créée sur votre bureau.

Vous ne pouvez utiliser le programme SetIP que lorsque votre appareil est connecté à un réseau.

Cliquez sur les différents boutons du volet Modules pour ouvrir la fenêtre de configuration correspondante.

Bouton Printers Configuration

La machine imprime les informations réseau. Vérifiez que tous les paramètres sont corrects.

Fermez le programme SetIP.

Bouton Scanners Configuration

Bouton Ports Configuration Affiche l'état, le nom du modèle et l'URI de votre imprimante.

• Refresh : actualise la liste des catégories.

• Add Class... : permet d'ajouter une nouvelle catégorie d'imprimante.

Vous pouvez utiliser les boutons de commande d'imprimante suivants :

• Remove Class : supprime la catégorie d'imprimante sélectionnée.

• Properties : permet d'afficher et de modifier les propriétés de l'imprimante. Pour plus d’informations, reportez-vous à la la page 32.

Scanners configuration.

Affiche tous les scanners installés.

Affiche le fabricant, le nom du modèle et le type du scanner.

• Properties... : permet de modifier les propriétés de numérisation et de numériser un document.

Reportez-vous à la la page 34.

Utilisation de l’imprimante sous Linux

La fenêtre de propriétés associée à l'option de configuration des imprimantes permet de modifier les propriétés de votre appareil dans son rôle d'imprimante.

1 Ouvrez le configurateur de pilote unifié.

3 Affiche le type de port, le périphérique connecté au port et l'état.

• Refresh : actualise la liste des ports disponibles.

• Release port : libère le port sélectionné.

Partage de ports entre imprimantes et scanners

Votre machine peut être reliée à un ordinateur hôte via un port parallèle ou un port USB. Le périphérique MFP contient plusieurs dispositifs (imprimante et scanner) ; par conséquent, vous devez organiser l'accès des diverses applications à ces dispositifs via le port d'E/S unique. Le package du pilote Linux unifié Samsung offre un mécanisme adéquat de partage des ports, utilisé par les pilotes d'impression et de numérisation Samsung. Les pilotes s'adressent à leurs dispositifs via les ports MFP. Vous pouvez afficher l'état actuel d'un port MFP dans la fenêtre Ports Configuration. Le partage de ports permet d'éviter l'accès à un bloc fonctionnel du dispositif MFP alors qu'un autre bloc est en cours d'utilisation. Il est vivement recommandé d'utiliser le configurateur de pilote unifié lors de l'installation d'une nouvelle imprimante MFP sur votre système. Si vous le faites, vous serez invité à choisir un port d'E/S pour le nouveau dispositif. Ce choix permet de définir la configuration la mieux adaptée, pour un fonctionnement optimal du dispositif MFP. Les ports d'E/S des scanners MFP sont sélectionnés automatiquement par les pilotes de numérisation ; les paramètres adéquats sont ainsi appliqués par défaut.

Les cinq onglets suivants apparaissent en haut de la fenêtre :

•General : permet de modifier l'emplacement et le nom de l'imprimante. Le nom entré dans cet onglet s'affiche dans la liste des imprimantes de la fenêtre Printers configuration. •Connection : permet d'afficher ou de sélectionner un autre port. Si vous changez le port de l'imprimante (passage d'un port USB à un port parallèle et réciproquement) en cours d'utilisation, vous devez reconfigurer le port d'imprimante dans cet onglet. •Driver : permet d'afficher ou de sélectionner un autre pilote d'impression. Cliquez sur Options pour définir les options par défaut du périphérique. •Jobs : affiche la liste des tâches d'impression. Cliquez sur Cancel job pour annuler la tâche sélectionnée et cochez la case Show completed jobs pour afficher les tâches précédentes dans la liste des tâches. •Classes : affiche la catégorie dans laquelle figure votre imprimante. Cliquez sur Add to Class pour ajouter l'imprimante à une catégorie précise ou sur Remove from Class pour supprimer l'imprimante de la catégorie sélectionnée. Cliquez sur OK pour appliquer les modifications et fermer la fenêtre Printer Properties.

Utilisation de l’imprimante sous Linux

2 Sélectionnez Print directement à l'aide de la fonction lpr.

à imprimer par feuille.

•Text : permet de définir les marges de la page et les options du texte, telles que l'espacement et les colonnes. •Graphics : permet de déterminer les options d'image appliquées lors de l'impression des images/fichiers, telles que les couleurs, la taille ou la position de l'image. •Device : permet de définir la résolution d'impression, la source d'alimentation papier et la destination. Cliquez sur Apply pour appliquer les modifications et fermer la fenêtre Properties. Pour lancer l'impression, cliquez sur OK dans la fenêtre LPR. La fenêtre d'impression s'ouvre : elle vous permet de surveiller l'état de la tâche d'impression. Pour annuler la tâche actuelle, cliquez sur Cancel.

Impression de fichiers

Vous pouvez imprimer différents types de fichier sur le périphérique Samsung à l'aide de CUPS (de la manière habituelle, c'est-à-dire directement à partir de l'interface de ligne de commande). Pour ce faire, vous pouvez utiliser l'utilitaire CUPS lpr. Toutefois, le package du pilote remplace l'outil lpr classique par un programme LPR GUI beaucoup plus convivial. Pour imprimer un fichier : 1 Entrez lpr <nom_fichier> sur une ligne de commande de shell Linux, puis appuyez sur Entrée. La fenêtre LPR apparaît.

Reverse All Pages(3,2,1) : Grâce à cette fonction, vous n’avez plus besoin de trier les impressions en plusieurs piles.

Pour plus d'informations sur la fenêtre de propriétés, reportez-vous à la la page 33. Cliquez sur OK pour lancer l'impression.

Utilisation de l’imprimante sous Linux

Le document est numérisé et l'aperçu de l'image apparaît dans le volet d'aperçu.

Numérisation d'un document

Vous pouvez numériser un document à l'aide de la fenêtre du configurateur de pilote unifié. 1 Sur le bureau, double-cliquez sur Unified Driver Configurator.

Cliquez sur le bouton

Sélectionnez le scanner dans la liste.

pour passer en mode Scanners

Faites glisser le pointeur afin de définir la zone de l'image à numériser.

Cliquez sur votre scanner.

Lorsque vous ne disposez que d'un seul périphérique MFP, et que celui-ci est connecté à l'ordinateur et sous tension, le scanner apparaît dans la liste et est sélectionné automatiquement.

•Image Quality : permet de sélectionner la composition des couleurs et la résolution de numérisation de l'image. •Scan Area : permet de sélectionner le format de page. À l'aide du bouton Advanced, vous pouvez définir manuellement le format de page.

Si plusieurs scanners sont connectés à l'ordinateur, vous pouvez sélectionner n'importe lequel à tout moment.

Par exemple, pendant que l'opération d'acquisition est en cours sur le premier scanner, vous pouvez sélectionner un deuxième scanner, définir les options du périphérique et lancer l'acquisition d'image. Cliquez sur Properties.

Pour restaurer le paramétrage par défaut des options de numérisation, cliquez sur Default.

Une fois les modifications terminées, cliquez sur Scan pour lancer la numérisation. La barre d'état apparaît dans l'angle inférieur gauche de la fenêtre ; elle affiche l'état d'avancement de la numérisation. Pour annuler la numérisation, cliquez sur Cancel.

Placez le document à numériser face vers le haut dans le chargeur automatique de documents ou face vers le bas sur la vitre d'exposition.

Dans la fenêtre Scanner Properties, cliquez sur Preview.

Utilisation de l’imprimante sous Linux

Utilisez ces outils pour modifier l'image.

Pour modifier l'image numérisée, utilisez la barre d'outils.

Pour plus d'informations sur la modification d'images, reportez-vous à la la page 35. 10 Une fois l'opération terminée, cliquez sur Save dans la barre d'outils. 11 Sélectionnez le répertoire de fichiers dans lequel enregistrer l'image et entrez le nom du fichier. 12 Cliquez sur Save.

Pour modifier une image, vous pouvez utiliser les outils suivants :

Le paramètre est ajouté à la liste déroulante des paramètres enregistrés (Saved Settings).

Rogne la zone d'image sélectionnée.

Pour enregistrer un paramètre Job Type pour une prochaine tâche de numérisation :

1 Dans la liste déroulante Job Type, sélectionnez le paramètre à utiliser. 2 Lorsque vous ouvrez à nouveau la fenêtre Scanner Properties, le paramètre enregistré est sélectionné automatiquement pour la tâche de numérisation.

Applique un zoom arrière à l'image.

Applique un zoom avant à l'image. Permet de mettre à l'échelle la taille de l'image ; vous pouvez entrer la taille manuellement ou définir un taux de mise à l'échelle proportionnelle, verticale ou horizontale.

Pour supprimer un paramètre Job Type :

1 Dans la liste déroulante Job Type, sélectionnez le paramètre à supprimer. 2 Cliquez sur Delete. Le paramètre est supprimé de la liste.

Permet de faire pivoter l'image ; vous pouvez sélectionner l'angle de rotation dans la liste déroulante.

Utilisation de l’imprimante sous Linux

Pour plus d'informations sur le programme de gestion d'image, reportez-vous à l'aide à l'écran.

Utilisation de l’imprimante sous Linux

Utilisation de l'imprimante avec un Macintosh

Vous pouvez utiliser cette imprimante sur les systèmes Macintosh dotés d'une interface USB ou d'une carte d'interface réseau 10/100 Base-TX. Lorsque vous imprimez un fichier sous Macintosh, vous pouvez utiliser le pilote PostScript en installant le fichier PPD.

REMARQUE : Si vous avez sélectionné Installation standard sur imprimante réseau, reportez-vous à « Utilisation du programme

SetIP », page 38. lorsque l’installation est terminée.

11 Une fois l'installation terminée, cliquez sur Quitter.

REMARQUE : certaines imprimantes ne prennent pas en charge les interfaces réseau. Pour savoir si votre imprimante prend en charge les interfaces réseau, consultez les spécifications de l'imprimante dans le guide de l'utilisateur.

• Si vous avez installé le pilote de scanner, cliquez sur Redémarrer. • Une fois l'installation terminée,

Ce chapitre contient les sections suivantes :

• 1 Insérez le CD-ROM fourni avec votre imprimante dans le lecteur de CD-ROM. 2 Double-cliquer sur l'icône CD-ROM qui apparaît sur le bureau du Macintosh. 3 Double-cliquer sur le répertoire MAC_Installer.

Installation du logiciel sur Macintosh

Fournit également le pilote Twain pour la numérisation sur ordinateur Macintosh.

Sélectionner Désinstaller et cliquer sur Désinstaller. Une fois la désinstallation terminée, cliquez sur Quitter.

Connectez l'imprimante à l'ordinateur. Mettez l'ordinateur et l'imprimante sous tension.

Insérez le CD-ROM fourni avec votre imprimante dans le lecteur de CD-ROM. Double-cliquer sur l'icône CD-ROM qui apparaît sur le bureau du Macintosh. Double-cliquer sur le répertoire MAC_Installer. Double-cliquez sur l’icône Installer. Saisissez le mot de passe et cliquez sur OK. La fenêtre d'installation Samsung s'ouvre. Cliquer sur Continuer. Sélectionner Installation standard et cliquer sur Programme d’installation. Installation standard est recommandée pour la plupart des utilisateurs. Tous les composants nécessaires aux opérations de l'imprimante seront installés. Lorsque vous choisissez Installation personnalisée, vous pouvez installer les composants de votre choix.

Utilisation de l'imprimante avec un Macintosh

Utilisation du programme SetIP

Vous ne pouvez utiliser le programme SetIP que lorsque votre appareil est connecté à un réseau.

La configuration de votre imprimante dépend du câble que vous utilisez pour connecter l'imprimante à votre ordinateur : le câble réseau ou le câble USB.

Le programme SetIP devrait être automatiquement installé lors de l’installation du pilote d’imprimante.

REMARQUE : Si vous avez sélectionné Installation standard sur

Avec une connexion réseau

imprimante réseau lors de l’installation du pilote d’imprimante, le programme SetIP se lance automatiquement après l’installation. Suivez les instructions ci-dessous.

3 Double-cliquez sur le fichier SetIPApplet.html.

Suivez les instructions de « Installation du logiciel sur Macintosh », page 37 pour installer le fichier PPD et le fichier de filtre sur votre ordinateur.

Ouvrez le dossier Applications → Utilitaires, puis Utilitaire de configuration d'impression.

• Sous MAC OS 10.4, cliquez sur Imprimante IP.

Démarrage du programme

Saisissez l’adresse MAC de la carte réseau, l’adresse IP, le masque de sous-réseau et la passerelle par défaut, puis cliquez sur Appliquer.

Adresse de l'imprimante.

Saisissez le nom de la file d'attente dans le champ File d'attente. Si vous n'arrivez pas à déterminer le nom de la file d'attente de votre serveur d'impression, commencez par essayer d'utiliser la file d'attente par défaut. Pour MAC OS 10.3, si sélection automatique ne fonctionne pas correctement, sélectionnez Samsung dans Modèle de l'imprimante, puis le nom de l'imprimante dans Nom de modèle. • Pour MAC OS 10.4, si sélection automatique ne fonctionne pas correctement, sélectionnez Samsung dans Imprimer via, puis le nom de l'imprimante dans Modèle.

REMARQUE : Saisissez l’adresse MAC sans les deux points (:).

• Pour MAC OS 10.5, si la sélection automatique ne fonctionne pas correctement, sélectionnez Sélectionner

Utilisation de l'imprimante avec un Macintosh

un gestionnaire à utiliser..., puis le nom de votre imprimante dans Imprimer via.

Avec une connexion USB 1

Suivez les instructions de « Installation du logiciel sur Macintosh », page 37 pour installer le fichier PPD et le fichier de filtre sur votre ordinateur.

Cliquez sur Ajouter.

Votre imprimante apparaît dans la Liste des imprimantes et est définie en tant qu'imprimante par défaut.

Utilisation de l'imprimante avec un Macintosh

Modification des paramètres d'impression

• La fenêtre Macintosh des propriétés d'imprimante présentée dans ce guide de l'utilisateur peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante utilisée. Néanmoins, elle conserve des fonctions similaires.

L'onglet Mise en page permet de présenter le document tel qu'il sera sur la page imprimée. Vous pouvez imprimer plusieurs pages par feuille. Dans la liste déroulante Préréglages, sélectionnez Mise en page pour accéder aux fonctionnalités suivantes.

• Vous pouvez vérifier le nom de l'imprimante sur le CD-ROM fourni.

Impression d'un document

Lorsque vous imprimez à partir d'un Macintosh, vous devez vérifier la configuration du logiciel d'impression dans chaque application utilisée. Pour imprimer à partir d'un Macintosh, procédez comme suit :

2 Ouvrez le menu Fichier et cliquez sur Mise en page (Mise en page du document dans certaines applications). Définissez le format, l'orientation et la mise à l'échelle, ainsi que les autres options disponibles, puis cliquez sur OK.

Sélectionnez votre imprimante. Papier Type de papier pour faire correspondre le papier inséré dans le bac au papier du document original. Vous obtenez ainsi la meilleure qualité d'impression. Si vous utilisez un support différent, sélectionnez le type correspondant.

Utilisation de l'imprimante avec un Macintosh

Fonctions de l’imprimante

REMARQUE : Si le message Aucun appareil de transfert d’images

Sélectionnez la commande Imprimer du menu Fichier dans l'application Macintosh.

Sélectionnez Disposition.

apparaît, débranchez le câble USB et rebranchez-le. Si le problème persiste, veuillez vous référer à l’aide de Transfert d’images.

Pour imprimer une bordure autour de chaque page sur la feuille, sélectionnez l'option souhaitée dans la liste déroulante Bordure.

Cliquez sur Imprimer. L'imprimante imprime alors sur le recto de chaque feuille le nombre de pages sélectionné.

Utilisation de l'imprimante avec un Macintosh

Numérisation en réseau

1 2 Placez un seul document face imprimée vers le bas sur la vitre d’exposition. OU placez le ou les documents face imprimée vers le haut dans le ADF (ou DADF). Démarrez Applications et cliquez sur Transfert d’images.

Vous avez accès aux informations sur le programme Gestionnaire de numérisation et sur l’état du pilote de numérisation. Vous pouvez

également modifier les paramètres de numérisation et ajouter ou supprimer les dossiers où sont enregistrés les documents numérisés envoyés à l’ordinateur à l’aide du programme Gestionnaire de numérisation.

Démarrez Appareils et cliquez sur Parcourir le contenu des appareils....

Sous Mac OS X 10.4 : Sélectionnez votre appareil dans Appareils TWAIN. Assurez-vous que la case Utiliser le logiciel TWAIN est cochée, puis cliquez sur Se connecter. Sous Mac OS X 10.5 : Assurez-vous que la case Connecté est cochée à côté de votre machine dans Appareils Bonjour. Si vous souhaitez numériser à l’aide de TWAIN, reportez-vous à la procédure ci-dessus pour MAC OS X 10.4. Définissez les options de scan sur ce programme.

Définir bouton de numérisation vous permet de modifier la destination d’enregistrement et les paramètres de numérisation, ainsi que d’ajouter ou de supprimer des applications et des fichiers de format. Vous pouvez modifier l’appareil de numérisation à l’aide de Modifier port (local ou réseau).

Appuyez sur OK une fois la configuration terminée.

Scannez et sauvegardez votre image scannée.

Utilisation de l'imprimante avec un Macintosh

INDEX A affiche, impression 19 aide, utilisation 17 alimentation papier, définition
