MODE D'EMPLOI AMXXL 120 ARISTON

Evacuation et raccordements électriques Caractéristiques techniques

En bref : démarrage d’un programme

Tableau des programmes Réglage de la température Réglage de la vitesse d’essorage Options Fonction séchage

Entretien de la porte et du tambour de l’appareil

Contrôle des tuyaux d’arrivée d’eau

Problèmes et solutions, 13-14

Assistance, 15 IMPORTANT : suivez les instructions suivantes pour retirer les DEUX fixations utilisées pour le transport (pour une mise en place correcte, voir Description). LES DEUX boulons de fixation pour le transport, situés sur les côtés du panneau arrière, DOIVENT être enlevés avant la mise en service de l’appareil l’appareil. ! L’appareil risque autrement de subir des dommages considérables. Il est essentiel que le boulon et la cale utilisés pour le transport (voir figure) soient absolument intacts quand ils sont retirés. 1. Dévissez le boulon au moyen d’une clé de 13 mm.

2. ARRÊTEZ-VOUS lorsque les 3 filets sont visibles.

Réglez les deux pieds avant pour parfaire la stabilité et l’horizontalité de l’appareil. Le fonctionnement de l’appareil risque autrement d’être bruyant. ! Réglez tout d’abord l’inclinaison latérale et ensuite l’inclinaison de l’avant vers l’arrière. 1. Installez l’appareil à l’emplacement voulu. - Attention à ne pas coincer ou enchevêtrer les flexibles. 2. Tournez à fond et à la main un des pieds avant ou les deux dans le sens inverse des aiguilles d’une montre. Lors du réglage des pieds, utilisez un niveau à bulle pour contrôler l’horizontalité de l’appareil, tant latéralement que de l’avant vers l’arrière. - Le ressort présent sur chaque pied empêche le desserrement de ce dernier. ! Si l’appareil est installé sur un tapis ou de la moquette, réglez les pieds de manière à laisser un espace suffisant pour permettre le passage de l’air sous le lave-linge séchant.

Raccordement à la prise d’eau

Raccord du tuyau d’arrivée d’eau. Rappelez-vous que cet appareil dispose d’un remplissage à froid. ! Veillez à ce que l’embout du tuyau soit muni d’un joint.

Avant de raccorder l’arrivée d’eau à l’entrée filetée de ¾ gas, laissez couler l’eau librement du robinet d’alimentation jusqu’à ce qu’elle en sorte limpide.

Branchez l’embout bleu du tuyau au robinet de l’eau froide.

3. Pour enlever le boulon, faites-le glisser de côté puis tirez.

Ouvrez le robinet et assurez-vous qu’il n’y a aucune fuite. Au besoin, resserrez.

4. Pour des raisons de sécurité, bouchez le trou à l’aide d’un des bouchons plastique (fournis avec l’appareil).

! Refaites les mêmes opérations (1 – 4) pour enlever le deuxième boulon de fixation utilisé pour le transport. ! Les matériaux d’emballage ne sont pas des jouets pour enfants.

! Vérifiez que le tuyau n’est ni plié ni trop écrasé.

! La pression de l’eau au robinet doit être comprise entre les valeurs indiquées au tableau des Caractéristiques techniques (page suivante). ! Si la longueur du tuyau d’alimentation ne suffit pas, adressezvous à un magasin spécialisé ou à un technicien agréé. ! N’utilisez que des tuyaux neufs. ! Contrôlez le tuyau d’alimentation au moins une fois par an et changez-le si vous remarquez des craquelures ou des fissures car les tuyaux usés peuvent casser lorsqu’ils sont soumis à la pression de l’eau.

à un conduit d’évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm

Au besoin, utilisez le support arrondi.

B A B. Vous pouvez aussi l’accrocher à un évier ou à une baignoire, dans ce cas, fixez le tuyau (fourni avec l’appareil) au robinet.

! L’extrémité libre du tuyau d’évacuation ne doit jamais être plongée dans l’eau. ! L’utilisation de rallonges est déconseillée. Si vous ne pouvez vraiment pas faire autrement, il faut que la rallonge ait le même diamètre que le tuyau original et moins de 150 cm de long

Branchement électrique

Avant de brancher l’appareil à la prise de courant, contrôlez que : • la prise de courant dispose d’un raccordement efficace à la terre conformément aux réglementations en vigueur. • la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des caractéristiques techniques (à droite). • la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des caractéristiques techniques (à droite). • la prise est bien compatible avec la fiche de l’appareil. Autrement, remplacez la prise ou la fiche. ! Votre appareil ne doit pas être installé à l’extérieur, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation de l’appareil, la prise de courant doit être facilement accessible et être raccordée à un réseau d’alimentation électrique adéquat. ! N’utilisez ni rallonges ni prises multiples. ! Le cordon d’alimentation ne doit être ni plié ni trop écrasé. ! Le cordon d’alimentation ne doit être remplacé que par un technicien agréé. ! Nous déclinons toute responsabilité en cas de nonrespect des normes énumérées ci-dessus.

Premier cycle de lavage

FR Après avoir installé correctement votre appareil et avant de l’utiliser pour la première fois, effectuez un cycle de lavage sans produit lessiviel et sans linge. Sélectionnez le programme à 90°C sans prélavage.

Séchage effectué avec une charge de

IEC456 5 kg et une de 2 kg Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes - 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes

Un tableau pratique pour

tout savoir sur les programmes disponibles.

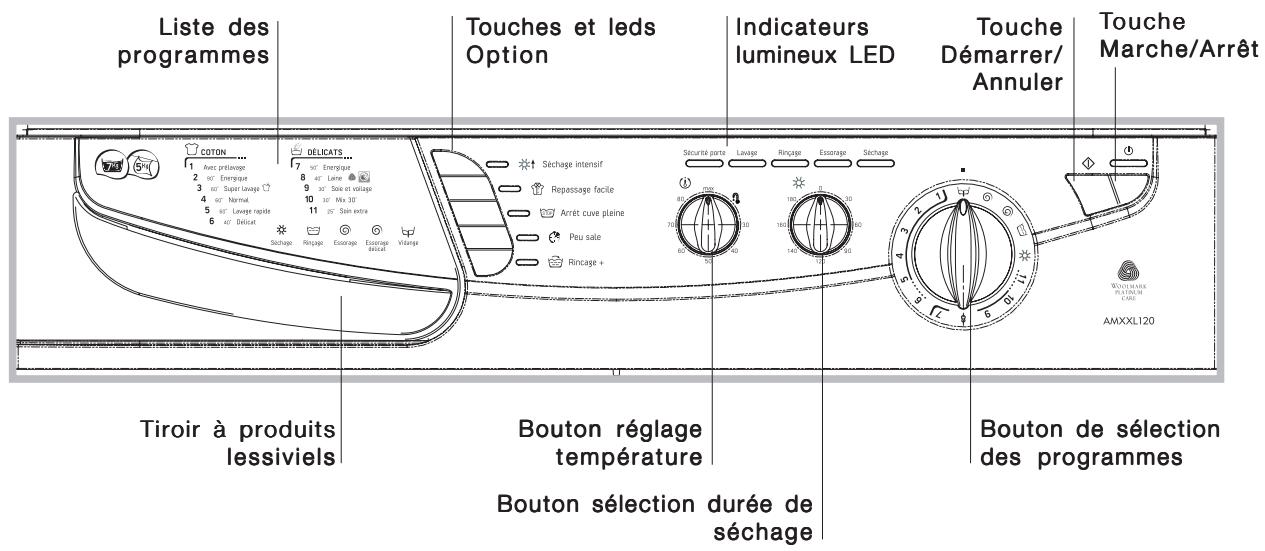

Touches Option : pour sélectionner les options disponibles (voir tableau des programmes et Options). Leds Option : la sélection d’une option entraîne l’allumage de la led correspondante. Bouton réglage température

température de lavage des programmes sélectionnés

(voir Tableau des programmes et Options).

Bouton sélection durée de séchage sélectionner la durée de séchage.

Touche Marche/Arrêt . lave-linge séchant.

Bouton de sélection des programmes : pour sélectionner le programme voulu. Le bouton reste fixe pendant toute la durée du cycle.

Indicateurs lumineux LED : ils indiquent le verrouillage du hublot (impossible d’ouvrir le hublot si la led est allumée) et la phase de programme en cours (lavage, rinçage ou essorage).

La sélection d’une fonction entraîne l’allumage de la LED correspondante.

• Si l’option sélectionnée est incompatible avec le programme sélectionné, la touche se met à clignoter et l’option n’est pas activée. • Si vous sélectionnez une option incompatible avec une autre précédemment sélectionnée, seule la dernière option sélectionnée sera activée.

LED MARCHE/ARRET ET VERROUILLAGE PORTE :

L’allumage de cette LED indique que le hublot est verrouillé pour empêcher toute ouverture accidentelle et éviter ainsi tout dommage. Pour pouvoir rouvrir le hublot, attendez que la LED s’éteigne.

Fonctionnement de l’appareil

• Pour arrêter ou changer de programme:

1. Appuyez 3 secondes de suite sur la touche Démarrer/ Annuler.

• Sélection et démarrage d’un programme :

1. Appuyez sur la touche Marche/Arrêt pour allumer le lave-linge séchant. 2. Chargez le linge et fermez le hublot. 3. Ajoutez le produit lessiviel et, au besoin, l’assouplissant. 4. Amenez le bouton de sélection sur le programme voulu. 5. Sélectionnez, si nécessaire, les options souhaitées (voir Options).

Tableau des programmes

sur le bouton de sélection

2. Sélectionnez “Vidange” des programmes. 3. Une fois que le lave-linge séchant a vidangé, amenez le bouton de sélection sur le nouveau programme. Un ajout de produit lessiviel peut s’avérer nécessaire. 4. Appuyez sur la touche Démarrer/Annuler pour lancer le programme.

1. appuyez sur la touche correspondant à l’option désirée en suivant les indications du tableau ci-dessous ;

2. l’option est activée quand le voyant correspondant s’allume.

Achevez l’essorage final en appuyant sur la touche

Arrêt cuve pleine ou sur la touche Démarrer quand le voyant de la fonction Arrêt cuve pleine commence à clignoter.

Rinçage et essorage

30% environ la durée du programme de lavage.

Cette option permet de réduire la durée du programme mais aussi la consommation d’énergie.

Effectue un rinçage supplémentaire.

Activez cette option pour améliorer le rinçage grâce à un rinçage complet supplémentaire.

Fermez le hublot, un “clic” signale le verrouillage du hublot. 2. Amenez le bouton de sélection sur le programme de

Suivez cette procédure pour sélectionner la durée de séchage la plus adaptée à votre lessive.

- Sélectionnez la durée souhaitée pour le programme à l’aide du bouton Durée de séchage. - La durée de séchage maximale pouvant être sélectionnée est de 180 minutes. - Pendant le séchage, le bouton ne tourne pas. - A la fin du programme, n’oubliez pas de ramener le bouton sur OFF.

Programmes de séchage temporisé :

(voir Programmes). séchage

3. Pour le séchage de linge en coton avec option Séchage intensif, sélectionnez la touche correspondante (voir Options) : la led correspondante signale que la sélection a été effectuée. 4. Sélectionnez la durée de séchage nécessaire (voir plus bas Option de séchage). 5. Une fois que toutes les sélections voulues ont été effectuées, appuyez sur la touche Démarrer/Annuler. Le verrouillage de porte est activé. 6. Peu de temps après la fin du programme, la led “verrouillage porte” s’éteint et vous pouvez alors ouvrir le hublot.

! N’oubliez pas qu’avec le programme “Séchage temporisé”, il faut sélectionner l’option Séchage Intensif pour le séchage de textiles non délicats (Coton par ex.).

Capacité de séchage

3. Ajoutez le produit lessiviel et, au besoin, l’assouplissant dans les bacs du tiroir. Ne dépassez pas les doses conseillées par le fabricant, reportées sur le paquet.

4. Appuyez sur la touche Marche/Arrêt pour allumer le lave-linge séchant. La LED Marche-Arrêt/ VERROUILLAGE DE PORTE s’allume. 5. Sélectionnez le programme de lavage voulu (voir Programmes). 6. Pour sélectionner les fonctions de lavage en option, appuyez sur les touches correspondantes. (voir tableau Fonctions). La LED correspondante s’allume pour signaler la sélection effectuée.

7. Sélectionnez une duré de séchage à l’aide du bouton prévu. 8. Appuyez sur la touche Démarrer/Annuler pour lancer le programme. - Pendant le déroulement du programme, les leds phases en cours s’allument au fur et à mesure pour indiquer les phases du cycle du programme qui sont atteintes. 9. A la fin du programme, la LED Marche- arrêt / VERROUILLAGE DE PORTE commence à clignoter pour indiquer que le hublot peut être ouvert. Sortez le linge et laissez le hublot entrouvert pour que le tambour puisse sécher complètement. Appuyez sur la touche Marche/arrêt pour éteindre le lave-linge séchant, la LED Marche-arrêt/VERROUILLAGE DE PORTE s’éteindra elle aussi.

Conseils utiles pour le séchage

Linge ne supportant pas le séchage en machine : • Vêtements marqués ITCL. • Vêtements en laine • Linge de maison volumineux et encombrant comme couettes, couvre-lit, oreillers qui augmentent de volume en séchant et empêchent par conséquent la circulation de l’air à l’intérieur de l’appareil. • Linge et vêtements avec revêtement en caoutchouc ou contenant du caoutchouc mousse ou des matériaux semblables comme par exemple des oreillers, des coussins, des anoraks en PVC ou des articles contenant des substances inflammables (des serviettes de toilette imprégnées de laque pour cheveux par ex.). • Fibre de verre (quelques types de rideaux par ex.). • Vêtements précédemment nettoyés à sec.

Information importante :

! En fin de séchage, une phase de “refroidissement” est lancée pour réduire les pliures présentes sur le linge et les vêtements. ! Si un programme coton a été sélectionné, un essorage peut être effectué pendant le séchage. ! La fonction “Séchage automatique” peut être utilisée tant pour le programme coton (Séchage intensif) que pour le programme synthétiques (Séchage normal).

Dosage de la lessive liquide

Utilisez la boule doseuse fournie avec le produit par le fabricant.

Ajout d’assouplissant

Combien le linge pèse-t-il ?

Cherchez le logo Woolmark Platinum Care sur votre lavelinge pour être sûr de pouvoir laver en toute tranquillité et avec d’excellents résultats vos vêtements en laine portant l’étiquette “laver à la main” (M.00221). Sélectionnez le programme 8 pour tous les vêtements portant l’étiquette “Laver à la main” et utilisez un produit lessiviel spécial. Laine : Pour obtenir d’excellents résultats, utilisez un produit lessiviel spécial et ne chargez pas plus d’un 1 kg de linge.

Versez la quantité d’assouplissant conseillée dans le bac prévu. Ne le remplissez pas au-delà de la ligne maximale de remplissage.

Prélavage (Programme 1)

Lorsque vous sélectionnez le programme 1, versez le produit de lessive dans le bac de prélavage et dans le bac de lavage principal. ! N’utilisez pas de doseurs à introduire directement dans le tambour avec le programme de prélavage n°1.

Capacités maximales de chargement

• Triez le linge en fonction des critères suivants : - type de textile / symbole sur l’étiquette. couleurs : séparez le linge coloré du blanc. • Videz les poches et vérifiez que les boutons sont bien attachés. • Ne dépassez pas les poids indiqués se référant à la capacité maximale de linge sec : Textiles résistants : max. 7kg Textiles synthétiques : max. 3kg Textiles délicats : max. 2kg • Ne tirez jamais sur le câble pour débrancher la fiche de la prise de courant. Saisissez directement la fiche. • N’ouvrez pas le tiroir à produits lessiviels si l’appareil est en marche. • Ne touchez pas à l’eau de vidange, elle peut atteindre des températures très élevées. • Ne forcez jamais pour ouvrir le hublot : vous risqueriez d’endommager le mécanisme de sécurité prévu pour prévenir les ouvertures accidentelles. • En cas de panne de l’appareil, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de le réparer. • Veillez à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement. • Pendant le lavage, le hublot a tendance à chauffer. • Deux ou trois personnes sont nécessaires pour le déplacer en faisant très attention. Ne déplacez jamais l’appareil tout seul car il est très lourd. • Avant d’introduire votre linge dans l’appareil, contrôlez si le tambour est bien vide.

Économie d’énergie et protection de l’environnement

Technologie à faible consommation électrique Le faible niveau d’eau que vous observez à travers le hublot est le résultat d’une technologie Ariston tout à fait novatrice. L’appareil utilise en effet deux fois moins d’eau que les systèmes de lavage traditionnels tout en obtenant les mêmes résultats. Notre objectif est atteint et l’environnement est protégé.

Économie de produit lessiviel, d’eau, d’énergie et de temps

• Afin d’éviter tout gaspillage d’énergie, l’appareil devrait toujours être utilisé au maximum de sa capacité. Mieux vaut une pleine charge que deux demies, vous pourrez économiser jusqu’à 50% d’électricité. • Un prélavage n’est nécessaire qu’en cas de linge exceptionnellement sale. S’en passer permet de faire des économies de produit lessiviel, de temps, d’eau et entre 5 et 15% d’électricité.

• Avant le lavage, traitez les taches avec un détachant ou tremper le linge taché dans l’eau, vous pourrez ainsi

éviter de programmer un lavage à de très hautes températures. Un programme à 60°C au lieu de 90°C ou à 40°C au lieu de 60°C, permet d’économiser jusqu’à 50% d’électricité. • Pour éviter le gaspillage et préserver l’environnement, utilisez la quantité de produit lessiviel adéquate, en fonction de la dureté de l’eau, de la saleté des vêtements et de la quantité de linge à laver. Bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l’équilibre de l’environnement. Évitez le plus possible l’utilisation d’assouplissant. • Si vous utilisez votre lave-linge séchant tard dans l’après-midi ou tôt le matin vous pouvez réduire la charge d’absorption des réseaux de distribution d’électricité. • Si vous prévoyez aussi une phase de séchage, sélectionnez une autre vitesse d’essorage. Une quantité d’eau minimale nécessaire au lavage du linge permet de gagner du temps et de l’argent lors de la phase de séchage.

• Mise au rebut du matériel d’emballage : respectez les dispositions locales quant à la réutilisation de l’emballage. • Mise au rebut de votre vieil appareil : avant de vous débarrasser de votre vieil électroménager, rendez-le inutilisable en coupant le câble électrique et en démontant le hublot.

Mise au rebut des électroménagers usagés

La directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée sur roues est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour tout autre renseignement sur la collecte des électroménagers usés, veuillez vous adresser au service public préposé de votre ville ou à votre revendeur.

• Débranchez la fiche de l’appareil, comme pour toute autre opération de nettoyage ou d’entretien.

• Laissez toujours le hublot entrouvert pour éviter la formation de mauvaises odeurs.

Utilisez un tissu humide ou un produit au silicone pour nettoyer l’extérieur de l’appareil.

Contrôle du tuyau d’arrivée d’eau

! N’utilisez que des tuyaux neufs.

Nettoyez fréquemment l’intèrieur du hublot avec un chiffon doux. L’accumulation de poussière, de savon ou de tartre peut provoquer des fuites.

Nettoyage du tiroir et des bacs à produits lessiviels

Il est conseillé de nettoyer régulièrement le tiroir à produits lessiviels. ! Évitez à tout prix de nettoyer le tiroir à produits lessiviels quand l’appareil est en marche. 1. Ouvrez complètement le tiroir. 2. Appuyez sur le bouton de déblocage du tiroir pour le sortir (voir figure).

3. Lavez et essuyez le tiroir, les tuyaux, la grille et le canal d’acheminement de l’assouplissant

(A). N’oubliez pas de nettoyer régulièrement la zone du tuyau d’évacuation (B).

• Il y a une panne de courant.

Le programme de lavage ne démarre pas ?

• Le hublot est mal fermé. pendant au moins 2

• Vous n’avez pas appuyé sur la touche Marche/arrêt secondes. pendant au moins • Vous n’avez pas appuyé sur la touche Démarrer/Annuler 2 secondes. • Le robinet d’arrivée d’eau n’est pas ouvert.

Il n’y a pas d’arrivée d’eau ?

Le robinet d’arrivée d’eau n’est pas ouvert. Coupure d’eau. La pression n’est pas suffisante. Vous n’avez pas appuyé sur la touche Démarrer/Annuler 2 secondes.

Si après ces vérifications, le problème persiste, fermez le robinet d’arrivée de l’eau, éteignez le lave-linge séchant et appelez le service Assistance. Si vous habitez à l’étage dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que votre appareil prend et évacue l’eau continuellement.

Pour éliminer cet inconvénient, vous pouvez trouver dans le commerce de soupapes spéciales anti-siphonage.

L’appareil ne vidange pas ou n’essore pas ?

• Si le linge n’est pas bien distribué à l’intérieur du tambour, l’appareil procède à un essorage à moindre vitesse pour empêcher que des vibrations excessives puissent l’endommager. Les vêtements et le linge seront bien sûr plus humides que d’habitude.

• Le tuyau d’évacuation est plié (voir Installation). • Est-ce que la conduite de l’installation de vidange est bouchée.

• L’appareil est coincé entre des meubles et le mur (voir Installation).

• Le tuyau d’arrivée d’eau n’est pas bien vissé (voir Installation).

• Le linge a-t-il bien été essoré à la fin du programme de lavage? Si ce n’est pas le cas, sélectionnez l’option d’essorage et de séchage adaptée au type de textile. • La pression de l’eau est-elle bien comprise entre les limites?

Le voyant Marche-arrêt/

VERROUILLAGE DE PORTE clignote rapidement en même temps qu’un autre voyant au moins.

• Appelez le service d’assistance car il y a une panne.

De la vapeur s’échappe du tiroir à produits lessiviels

• Il ne s’agit pas d’une panne. L’appareil a été conçu de manière à pouvoir

évacuer de la vapeur par le tiroir à produits lessiviels pendant les lavages à haute température. Ce phénomène peut aussi se produire pendant le séchage (uniquement Lave-linge séchant).

Le tiroir à produits lessiviels ne ferme pas ou accumule de l’eau à l’intérieur.

• Vérifiez si le tiroir est bien aligné.

• Nettoyez le tiroir à produits lessiviels (voir Soin et entretien).

Une partie du produit lessiviel s’est déposée dans le fond du tiroir.

• Vérifiez si le robinet d’arrivée de l’eau froide est bien ouvert à fond (voir

Installation). • Assurez-vous que le tuyau d’arrivée de l’eau froide n’est pas plié. • La pression de l’eau est-elle trop faible? (voir tableau des caractéristiques techniques).

Le linge est chaud à la fin du programme.

• Assurez-vous que le tuyau d’arrivée d’eau est bien branché au robinet d’alimentation de l’eau froide et pas à celui de l’eau chaude (voir Installation,

“Raccordement à la prise d’eau”).

Informations à communiquer au service d’Assistance :

• nom, adresse et code postal. • numéro de téléphone. • le type de panne. • la date d’achat. • le modèle de l’appareil (Mod.). • le numéro de série (S/N). Vous trouverez ces renseignements sur l’étiquette collée derrière le hublot.

Les pièces détachées ont été conçues exclusivement pour ce produit et ne sont en aucun cas adaptées à d’autres usages.

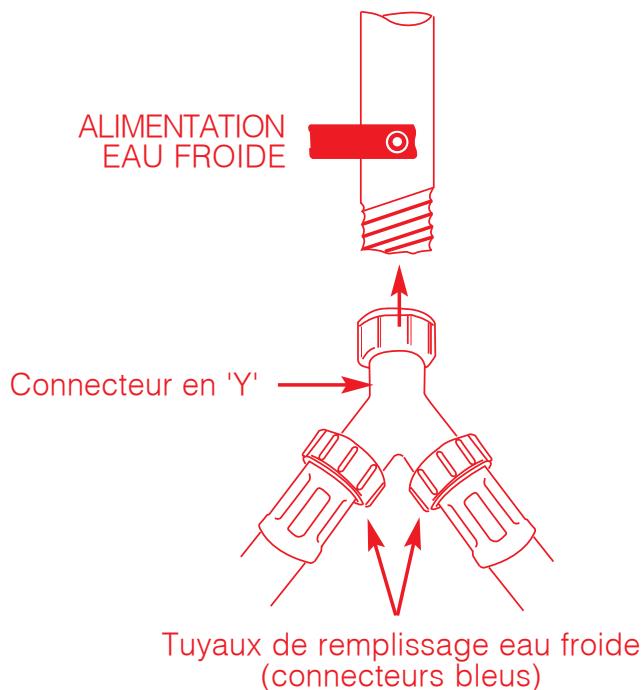

! Ne pas oublier : cette machine est prévue pour une alimentation en eau froide. Ses

DEUX tuyaux de remplissage (connecteurs bleus) situés à l'arrière de l'appareil doivent donc être raccordés à l'arrivée d'eau FROIDE (à l'aide du connecteur en 'Y'). ! Ne pas oublier : utiliser les tuyaux flexibles neufs fournis avec la machine. Les vieux tuyaux peuvent provoquer des fuites à cause de l'usure des joints ou se casser sous la pression exercée par l'eau.

! N'ENLEVER AUCUN des tuyaux de remplissage fixés et NE PAS enlever le connecteur en 'Y', même si l'on dispose d'une alimentation tant en eau chaude que froide.

! Les instructions qui suivent remplacent celles de la notice d'emploi.

Raccordement à l'arrivée d'eau

! Avant de procéder au raccordement à l'arrivée d'eau froide, laisser couler l'eau du robinet d'alimentation jusqu'à ce qu'elle soit parfaitement limpide.
