MODE D'EMPLOI ASM 550 - 2 MOTEURS ELECTROLUX

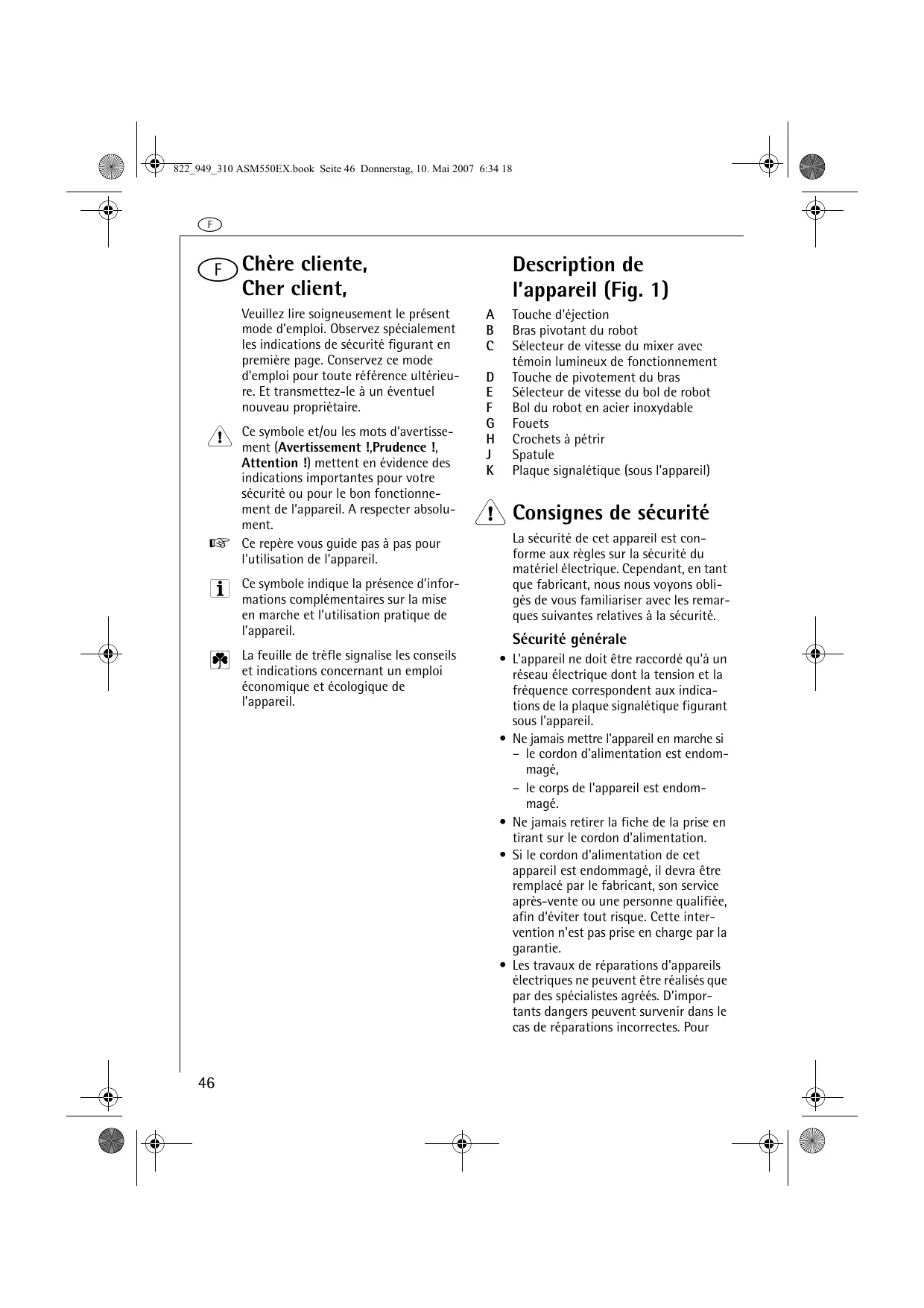

f cliente, f Chère Cher client, Veuillez lire soigneusement le présent mode d'emploi. Observez spécialement les indications de sécurité figurant en première page. Conservez ce mode d'emploi pour toute référence ultérieure. Et transmettez-le à un éventuel nouveau propriétaire. Ce symbole et/ou les mots d’avertissement (Avertissement !,Prudence !, Attention !) mettent en évidence des indications importantes pour votre sécurité ou pour le bon fonctionnement de l’appareil. A respecter absolument. 0 Ce repère vous guide pas à pas pour l'utilisation de l’appareil.

Ce symbole indique la présence d’informations complémentaires sur la mise en marche et l’utilisation pratique de l’appareil.

La feuille de trèfle signalise les conseils et indications concernant un emploi économique et écologique de l’appareil.

Description de l’appareil (Fig. 1)

A B C D E F G H J K Touche d'éjection Bras pivotant du robot Sélecteur de vitesse du mixer avec témoin lumineux de fonctionnement Touche de pivotement du bras Sélecteur de vitesse du bol de robot Bol du robot en acier inoxydable Fouets Crochets à pétrir Spatule Plaque signalétique (sous l'appareil)

1 Consignes de sécurité La sécurité de cet appareil est conforme aux règles sur la sécurité du matériel électrique. Cependant, en tant que fabricant, nous nous voyons obligés de vous familiariser avec les remarques suivantes relatives à la sécurité.

Sécurité générale • L'appareil ne doit être raccordé qu'à un réseau électrique dont la tension et la fréquence correspondent aux indications de la plaque signalétique figurant sous l'appareil. • Ne jamais mettre l'appareil en marche si – le cordon d'alimentation est endommagé, – le corps de l'appareil est endommagé. • Ne jamais retirer la fiche de la prise en tirant sur le cordon d'alimentation. • Si le cordon d'alimentation de cet appareil est endommagé, il devra être remplacé par le fabricant, son service après-vente ou une personne qualifiée, afin d'éviter tout risque. Cette intervention n'est pas prise en charge par la garantie. • Les travaux de réparations d'appareils électriques ne peuvent être réalisés que par des spécialistes agréés. D’importants dangers peuvent survenir dans le cas de réparations incorrectes. Pour

822_949_310 ASM550EX.book Seite 47 Donnerstag, 10. Mai 2007 6:34 18

f toute réparation, adressez-vous à votre revendeur. • Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) à capacités physiques, sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances, à moins qu'elles ne bénéficient d'une surveillance ou d'un apprentissage initial sur son utilisation de la part d'une personne responsable de leur sécurité.

Sécurité des enfants • Ne laissez jamais fonctionner l'appareil sans surveillance et soyez particulièrement vigilant en présence d'enfants !

Veuillez respecter les précautions suivantes en utilisant l'appareil • N'éjectez jamais les ustensiles quand l'appareil est en marche. • Ne mettez jamais les doigts près des crochets à pétrir ou des fouets quand l'appareil tourne. Il y a un risque de blessure ! • Ne mettez jamais l'appareil en marche avec les mains mouillées. • Ne pas faire sécher les pièces en plastique sur des radiateurs ou à proximité immédiate d'une source de chaleur. • Ne pas mélanger des peintures avec l'appareil (vernis, polyester, etc.) Risque d'explosion ! • Avant tous les travaux de nettoyage ou d'entretien, il faut arrêter l'appareil et débrancher la prise d'alimentation. • Ne jamais nettoyer l'appareil à l'eau courante ou dans de l'eau de vaisselle. • Le fabricant décline toute responsabilité en cas de dommages éventuels résultant d'une utilisation non conforme ou d'une fausse manœuvre.

Installation, raccordement, mise en service • Les ustensiles ne doivent être mis en place ou enlevés que lorsque l'appareil est débranché du réseau électrique.

• Ne mettez l'appareil en marche que lorsque les ustensiles se trouvent dans le récipient avec les aliments à travailler. Attendez toujours que les ustensiles se soient immobilisés avant de faire pivoter le bras du robot vers le haut. • N'introduisez pas d'objets durs (cuillères, couteaux, batteurs) dans le récipient quand les ustensiles sont en marche et n'intervenez pas avec les mains. Il y a un risque de blessure ! • A la fin du travail, arrêter l'appareil et débrancher la prise d'alimentation.

Protection de l’environnement 2

Elimination du matériel d’emballage Les matériaux d’emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Eliminez les matériaux d’emballage en fonction de leur signe distinctif dans les conteneurs prévus à cet effet sur le site de collecte de votre commune.

W Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

822_949_310 ASM550EX.book Seite 48 Donnerstag, 10. Mai 2007 6:34 18

f Utilisation L'appareil permet de mélanger, pétrir et battre des aliments. Le bras et le bol du robot sont entraînés chacun par leur propre moteur, les vitesses du mixer et du bol sont réglables indépendamment l'une de l'autre. Cependant, l'appareil ne se met en marche et s'arrête que par un seul interrupteur.

Avec les crochets à pétrir (figure 1/H), vous pouvez pétrir des pâtes lourdes, telles que des pâtes levées, des pâtes brisées, des pâtes à base de pommes de terre et des pâtes molles lourdes. Avec les fouets (figure 1/G), vous pouvez pétrir des pâtes molles légères, monter des blancs d'oeufs en neige, fouetter de la crème, préparer de la mayonnaise, des purées, des sauces.

0 Mettre le fouet arrondi dans le petit logement (figure 3/a). Mettre le fouet avec les parties en plastique aux angles dans le grand logement (figure 3/b). 0 Mettre le crochet à pétrir au bout raccourci dans le petit logement (figure 4/a). Mettre le crochet à pétrir au bout long dans le grand logement (figure 4/b).

Mettre en place les ustensiles jusqu'à ce qu'ils se bloquent complètement !

Avant de pouvoir être mis en place, les ustensiles doivent éventuellement être tournés légèrement dans la bonne position.

Faire pivoter le bras du robot vers le bas (figure 6) 0 Presser sur la touche de pivotement (figure 1/D) et faire pivoter le bras du robot vers le bas jusqu'à ce qu'il se bloque.

Faire pivoter le bras du robot vers le haut (figure 2) Avant de faire pivoter le bras vers le haut, le robot doit impérativement être arrêté ! 0 Presser sur la touche de pivotement (figure 1/D) et faire pivoter le bras du robot vers le haut jusqu'à ce qu'il soit bloqué.

Lorsque le bras du robot est pivoté vers le haut, les ustensiles peuvent être changés sans difficulté et le bol du robot peut être posé ou enlevé.

Poser ou enlever le bol du robot (figure 5) 0 Poser le bol du robot sur le guidage de la partie inférieure et le verrouiller par un léger mouvement de rotation dans le sens des aiguilles d'une montre. 0 Pour enlever le bol du robot, le déverrouiller dans le sens contraire à celui des aiguilles d'une montre.

Les deux fouets ou crochets à pétrir ont des fixations différentes. Ils doivent être enfoncés dans le logement correspondant. Si un seul des deux ustensiles se bloque convenablement, c'est probablement que les deux ustensiles ont été permutés.

Au besoin, tenir la partie inférieure d'une main. Grâce à la position excentrée du bras du robot, on peut ajouter sans difficulté des ingrédients en cours de fonctionnement.

Retirer les ustensiles (figure 7) Avant l'éjection des ustensiles, arrêter l'appareil et débrancher la prise d'alimentation ! 0 Pour les retirer, tenir les ustensiles dans une main et presser sur la touche d'éjection (figure 1/A).

822_949_310 ASM550EX.book Seite 49 Donnerstag, 10. Mai 2007 6:34 18

f Utilisation des fouets 1

Vous pouvez utiliser l'appareil jusqu'à 10 minutes sans interruption. Après une utilisation prolongée sans interruption, laissez refroidir l'appareil (au moins 20 minutes au bout de 10 minutes d'utilisation).

Quantité maximale pouvant être traitée : traiter dans le bol du robot au maximum 2 kg d'aliments solides ou 3 l d'aliments liquides.

Mise en marche de l'appareil (figure 8) 0 Raccorder la fiche à une prise secteur reliée à la terre. Le sélecteur de vitesse du mixer (figure 1/C) doit être sur "0". – Le témoin lumineux de fonctionnement s'allume.

0 Avec le sélecteur de vitesse du mixer (figure 1/C) – vous mettez en marche et arrêtez l'appareil, – vous réglez la vitesse de rotation du mixer - fouets ou crochets à pétrir - (10 vitesses).

Régler la vitesse de rotation du bol du robot (figure 9) La vitesse de rotation du bol du robot peut être réglée à deux niveaux. 0 Le bouton du sélecteur (figure 1/E) est utilisé pour sélectionner la vitesse de rotation du bol du robot : = basse vitesse = haute vitesse

Arrêter l'appareil 0 Tourner le sélecteur de vitesse du mixer (figure 1/C) sur "0". – Le mixer et le bol du robot s'arrêtent.

Choix des réglages corrects Les indications suivantes peuvent vous servir de valeurs indicatives. Des adaptations peuvent s'avérer nécessaires en fonction des quantités et de l'état des aliments à traiter. Vitesse du mixer - fouets ou crochets à pétrir Sélecteur de vitesse du mixer (figure 1/C) • pétrir, mélanger :

commencer à 1 ou 2, puis augmenter au besoin

• incorporer (ex blancs d'oeufs) : 3 ou 4 • remuer :

commencer à 4 ou 5, puis augmenter au besoin

Commencez toujours à basse vitesse. Vous évitez ainsi d'éjecter des aliments et de projeter des liquides. Vitesse du bol du robot Utilisez la vitesse haute pour monter des blancs d'oeufs en neige, pour la crème fouettée et pour les pâtes à biscuits légères; la vitesse basse pour les pâtes lourdes et les grandes quantités.

822_949_310 ASM550EX.book Seite 50 Donnerstag, 10. Mai 2007 6:34 18

f Nettoyage et entretien Débrancher l'appareil avant chaque nettoyage. Veillez à ce que de l'eau ne puisse en aucun cas pénétrer dans l'appareil ! Ne jamais nettoyer l'appareil à l'eau courante ou dans de l'eau de vaisselle. 0 Nettoyer l'appareil avec un chiffon humide. 0 Nettoyer les fouets et les crochets à pétrir avec une brosse ou un chiffon à l'eau courante ou dans de l'eau de vaisselle ! 0 Le bol du robot en acier inoxydable peut être lavé dans un lave-vaisselle.

Caractéristiques techniques

Rangement Rangez les crochets à pétrir et les fouets dans le bol du robot, ils seront ainsi protégés.

Tension du réseau : 230 - 240 V Puissance consommée : 550 W Durée maximale de fonctionnement sans interruption : 10 minutes

Cet appareil est conforme aux directives suivantes de la C.E. : • 2006/95/CE relative a la "basse tension" • 89/336/CEE "Directive CEM" y compris les directives de modifications 92/31/CEE et 93/68/CEE.

822_949_310 ASM550EX.book Seite 51 Donnerstag, 10. Mai 2007 6:34 18

f Recettes Recette de base pour biscuit 4

Recette de base de la pâte molle 500 g 1 sachet

Margarine ou beurre tendre

Accessoires utilisés : fouets Mettre les blancs d'œufs et l'eau dans le bol du robot. Commencer au niveau 2, augmenter la vitesse si nécessaire et fouetter jusqu'à ce que les œufs montent en neige. Ajouter le sucre et le sucre vanillé et continuer à fouetter jusqu'à ce que le sucre se soit dissout. Ajouter les jaunes d'œufs et incorporer. Mélanger la farine, la fécule et la levure en poudre pour en faire une masse crémeuse et incorporer brièvement. Verser la pâte dans un moule démontable et faire cuire.

Sucre vanillé Oeufs Lait

Accessoires utilisés : fouets 0 Verser tous les ingrédients dans l'ordre indiqué dans le bol du robot. 0 Commencer au niveau 3 - 4, augmenter la vitesse si nécessaire et mélanger jusqu'à ce que la pâte soit crémeuse et lisse. 0 Verser la pâte dans un moule approprié et faire cuire.

La pâte peut être légèrement modifiée à volonté par l'addition d'autres ingrédients. Exemple pour le gâteau marbré : 0 Mettre 2/3 de la pâte dans le moule. Ajouter à la pâte restante 1 cuillère à soupe de cacao et 1 cuillère à soupe de lait et mélanger une nouvelle fois brièvement. 0 Mettre la pâte chocolatée par dessus l'autre pâte. Passer une fourchette en spirale à travers les deux couches de pâte pour obtenir le dessin marbré.

* cuillère à soupe ** cuillère à café

822_949_310 ASM550EX.book Seite 52 Donnerstag, 10. Mai 2007 6:34 18

f Recette de base de la pâte brisée Recette de base de la pâte levée 250 g 1 c c* 125 g 60 g

Margarine ou beurre froid

Levure (fraîche) ou 1 sachet de levure sèche

Accessoires utilisés : crochets à pétrir Verser la farine, la levure en poudre, le sel, le sucre dans le bol du robot. Couper le beurre froid en morceaux et l'ajouter. A la vitesse 3 - 4, mélanger pendant 1 minute environ, ajouter l'oeuf et l'eau froide et continuer de mélanger jusqu'à ce que la pâte forme une boule. Sortir la pâte du bol et la pétrir encore brièvement avec les mains. Avant de continuer à travailler la pâte, la laisser reposer environ 30 minutes dans le réfrigérateur. Dérouler la pâte, la poser dans un moule bien graissé et la recouvrir à volonté de fruits, par ex. des pommes ou des prunes.

* cuillère à café ** cuillère à soupe

Margarine, fondue Lait tiède

Accessoires utilisés : crochets à pétrir Verser tous les ingrédients dans l'ordre indiqué dans le bol du robot. Commencer au niveau 3 - 4, augmenter la vitesse si nécessaire et mélanger pendant 1 à 1½ minute jusqu'à ce que la pâte forme une boule. Sortir la pâte du bol et la pétrir encore brièvement avec les mains. Mélanger ensuite avec les mains les ingrédients qui ne doivent pas être fractionnés, par ex. des raisins secs. Avant de continuer à travailler la pâte, la laisser monter dans un récipient couvert, dans un endroit chaud, jusqu'à ce qu'elle grossisse à peu près du double. Possibilités d'utilisation : Tresses et petits gâteaux en pâte levée, tartes aux fruits. Pour des préparations salées, par ex. la tarte aux oignons, préparer la pâte levée sans sucre.
