Positionnement de la SB26 sur une table
Coupure du son du système
Les accessoires suivants sont fournis avec le système de barre de son SB26 :
Il liste les éléments inclus dans la boîte.
Un câble d'alimentation pour le caisson de graves
NOUS CONTACTER : Pour toute question sur la SB26, son installation ou son fonctionnement, veuillez contacter votre détaillant ou installateur, ou visitez notre site Web sur : www.harmankardon.com

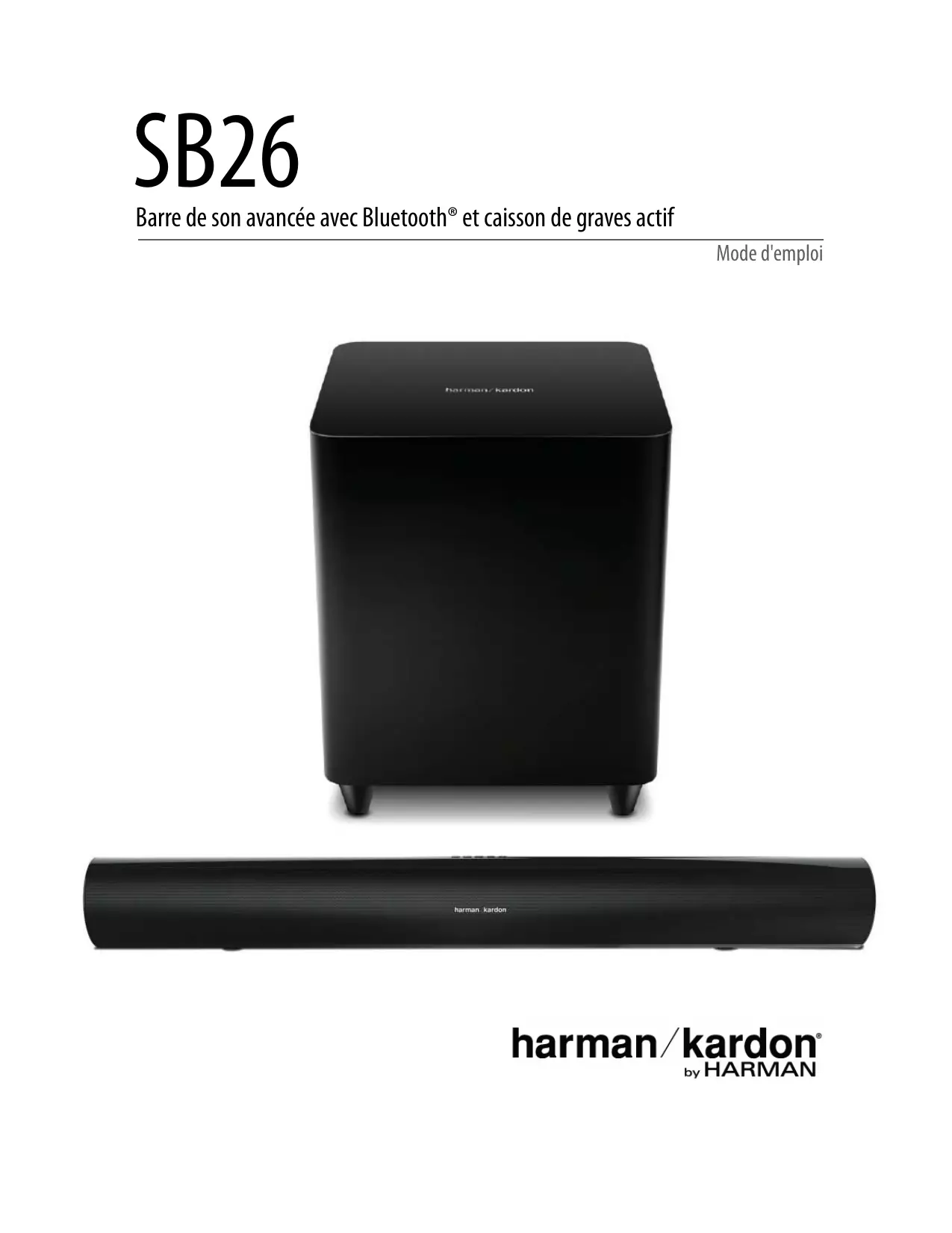

La SB26 est un système de barre de son de cinéma à domicile complet qui inclut : •
Il comporte un haut-parleur de graves de 250 mm/10 pouces et un amplificateur intégré de 100 watts qui fournit tout l'impact et l'excitation prévus avec tous les films. Les autres fonctions incluent un commutateur de phase pour un réglage fin des performances des graves adapté à votre environnement d'écoute et un système de commutation efficace qui détecte un signal audio et allume automatiquement le caisson de graves. Harman Kardon a inventé le récepteur stéréo haute fidélité il y a plus de 50 ans. Avec des caractéristiques de pointe et une conception de circuits qui a fait ses preuves, la SB26 magnifie cet héritage pour transformer votre téléviseur à écran plat en un cinéma à domicile sérieux et excitant.
SB26 quand le système est allumé coupe le son du système. Une pression sur l'un des boutons de volume lorsque le son du système est coupé rétablit le son. Bluetooth (BT) : le bouton Bluetooth sert à mettre la SB26 en mode Bluetooth. Vous pouvez associer des appareils Bluetooth avec ce bouton. REMARQUE : le nom d'appareil Bluetooth de la SB26 est SB26.
Installation du répéteur IR (en option)
Entrée d'alimentation CC : branchez l'adaptateur secteur CC fourni à cette entrée. Transmetteur IR : Bien que la SB26 puisse être montée au mur, la plupart des clients placent leur barre de son sur un pied de téléviseur. Cela peut être problématique car le capteur de télécommande du téléviseur peut être masqué, ce qui vous force à vous lever et à orienter votre télécommande pour commander votre téléviseur. Dans ce cas, nous vous recommandons d'utiliser le répéteur IR fourni. Installation du répéteur IR : 1. Branchez le câble du répéteur IR fourni au dos de la SB26. 2. Placez le répéteur IR derrière la SB26 devant le récepteur IR du téléviseur. La commande IR du téléviseur est automatiquement transmise du récepteur IR de la SB26 au récepteur IR du téléviseur.
Vous pouvez brancher un appareil audio analogique à la SB26 en utilisant le câble RCA 3,5 mm fourni. Optique : si votre téléviseur, lecteur de disque ou tuner câble/satellite dispose d'une sortie optique numérique, utilisez le câble optique inclus pour le brancher ici. HDMI TV : Branchez votre télévision à cette entrée avec le câble HDMI® fourni. Si l'entrée HDMI de votre téléviseur supporte la fonction canal de retour audio (ARC, Audio Return Channel), le signal audio du téléviseur est renvoyé automatiquement à la SB26 par ce seul câble. Si votre téléviseur ne supporte pas l'ARC, vous avez besoin d’une base à câble optique ou analogique supplémentaire pour la compatibilité de votre téléviseur. HDMI 1 et HDMI 2 : les connexions HDMI transmettent des signaux audio et vidéo numériques aux appareils. Si vous avez des périphériques sources disposant de connecteurs HDMI, utilisez-les pour obtenir la meilleure qualité des performances audio et vidéo. Commutateur d'égalisation table/mur : Le commutateur table/ mur règle les graves de la SB26 pour une position murale ou sur une table. Si vous accrochez la SB26 avec les supports muraux inclus, réglez ce commutateur sur la position mur pour des graves plus naturels. Si vous placez la SB26 sur une table, réglez le commutateur EQ sur la position table pour des graves plus naturels. Bouton d'association du réseau sans fil du caisson de graves : appuyez sur le bouton d'association du réseau sans fil du caisson de graves pour démarrer l'association du réseau sans fil entre la SB26 et le caisson de graves sans fil actif. Témoin d'association du réseau sans fil du caisson de graves : pendant une association de réseau sans fil, le témoin d'association du caisson de graves s'allume comme suit : •
5. Réglage continu du filtre
Réglage du filtre : Ce bouton règle le filtre du caisson de graves de 100 Hz à 250 Hz. Plus vous réglez haute la commande de répartition, plus haute est la fréquence de fonctionnement du caisson de graves et plus ses graves se superposeront à ceux de la barre de son. Ce réglage permet d'obtenir une transition en douceur des fréquences basses entre le caisson de graves et de la barre de son pour des pièces différentes et divers emplacements de caissons de graves.
La télécommande comporte les boutons suivants : 1. Marche/arrêt 2. Entrées HDMI 1, 2 et TV 3. Optique, AUX in 4. Commande du volume +/– 5. Silence 6. Commande +/– du volume du caisson de graves 7. Mode surround, Harman Volume
Entrées HDMI 1, 2 et HDMI TV : Appuyez sur un bouton pour activer une source HDMI 1, HDMI 2 ou la sortie HDMI TV pour la télévision avec le support d'ARC. Optique, AUX in : appuyez pour sélectionner les entrées AUX ou Optique. Commande +/– du volume : appuyez sur le bouton « + » pour accroître le volume ; appuyez sur le bouton « – » pour diminuer le volume. Silence : Appuyez sur le bouton Mute pour couper le son, appuyez une fois de plus ou sur un bouton de volume pour le rétablir. Commande +/– du volume du caisson de graves : utilisez cette commande pour ajuster le volume séparé du caisson de graves. Appuyez sur « + » pour augmenter le volume du caisson de graves. Appuyez sur « – » pour diminuer le volume du caisson de graves. Mode Surround : Ce bouton active ou désactive le traitement Harman Display Surround de la SB26. Le témoin du bouton d'ambiance Surround de la SB26 devient bleu quand le Surround est actif et blanc quand le mode stéréo est actif. Harman Volume : ce bouton parcourt les états haut, bas et désactivé de la fonction Harman Volume. Harman Volume est une technologie avancée de traitement du signal numérique pour commander le volume de lecture. Elle égalise le niveau du volume de tout ce que vous visionnez, ce qui améliore votre expérience d'écoute. Une fois que vous avez choisi le niveau du volume, Harman Volume fait le reste. Il vous aide à éviter l'augmentation de volume des publicités, les différences de volume entre les chaînes ou les sources. Il vous aide à percevoir les effets sonores parfaits des dialogues.
Positionnement de la SB26 sur une table Si votre téléviseur est sur une table, vous pouvez placer la SB26 sur la table directement devant le pied du téléviseur, centrée sur le téléviseur.
Si votre téléviseur est accroché au mur, vous pouvez utiliser les supports muraux inclus pour monter la SB26 au mur directement sous le téléviseur. 1. Déterminez l'emplacement de la SB 26 sur le mur. Veillez à ce que le haut de la SB26 ne bloque pas votre vision du téléviseur quand elle est accrochée au mur. 2. Marquez les emplacements des trous du support mural de la SB26 sur le mur. Les trous des pattes gauche et droite doivent être espacés de 600 mm et sont conçus pour accepter des vis n° 8. Les trous supérieurs et inférieurs de chaque patte doivent être espacés de 25 mm. 25 mm 600 mm
Les performances d'un caisson de graves sont directement associées à sa position dans la pièce d'écoute et à sa position physique par rapport aux autres enceintes du système. Il est toutefois vrai que nos oreilles ne perçoivent pas la direction des sons basses fréquences qui sont émis par les caissons de graves. Lors de l'installation d'un caisson de graves dans l'espace limité d'une pièce, les réflexions, les ondes stationnaires et les absorptions générées dans la pièce influenceront fortement les performances de tout système de caisson de graves. En conséquence, l'emplacement spécifique du caisson de graves dans la pièce devient important pour la quantité et la qualité des graves produits. IMPORTANT : veillez à ce que le panneau arrière du caisson de graves soit au moins à 150 mm ou 6" d'un mur afin de permettre le bon fonctionnement de l'ouverture de son évent.
2 Veillez à utiliser un matériel qui peut supporter cette masse.
également l'effet destructif des ondes stationnaires sur les performances des graves. Cet effet peut varier en fonction de la position d'écoute - certaines positions d'écoute peuvent produire de très bons résultats alors que d'autres produisent trop (ou trop peu) de graves à certaines fréquences.
IMPORTANT : la portée utile maximale du réseau sans fil entre la barre de son et le caisson de graves est d'environ 15 m (50 pieds).
HDMI ARTC TV, aucune autre connexion audio sera requise sur la SB26. Le signal HDMI ARC est actif quand la source HDMI TV est sélectionnée. La fonction HDMI ARC peut requérir une activation dans le menu de votre téléviseur pour fonctionner. Vous pouvez consulter le mode d'emploi de votre téléviseur pour activer la fonction HDMI ARC. Si votre télévision n'est pas équipée de l'option HDMI ARC, vous devrez brancher un câble optique ou analogique de votre télévision à la barre de son en plus du HDMI pour obtenir l'audio. REMARQUE : L'affichage d'informations à l'écran (OSD, On-screen Information Display) de la SB26 apparaît seulement via la prise HDMI TV Out. Si vous voulez afficher l'OSD de la SB26, vous devez connecter la prise HDMI ARC TV Out à votre téléviseur même si vous ne branchez pas de périphériques sources vidéo HDMI aux connecteurs HDMI In 1/2 de la SB26.
1. Branchez l'alimentation CC à la connexion d'alimentation de la SB26. 2. Branchez le cordon CA fourni à l'alimentation CC et à une prise secteur active non commutée.
Cordon secteur Marche et arrêt du caisson de graves Le caisson de graves s'allume automatiquement quand il détecte un signal audio et revient au mode veille quand la SB26 entre en mode veille.
Lors de la première mise sous tension de la barre de son et du caisson de graves, vous devez les associer afin qu'ils fonctionnent sur la même fréquence de réseau sans fil. Pour associer les appareils, appuyez successivement sur les commutateurs d'association sans fil des deux appareils en 30 secondes. Les appareils communiqueront et utiliseront à la même fréquence.
Cordon secteur Manuellement : pour allumer la SB26 manuellement, appuyez brièvement sur le bouton marche/arrêt de la SB26. Appuyez sur le bouton d'alimentation de la barre de son ou de la télécommande pour allumer la SB26.
10 minutes. Si vous avez programmé la SB26 pour réagir aux commandes marche et arrêt de la télécommande de votre téléviseur, vous pouvez mettre manuellement la SB26 en mode veille sans devoir tenir son bouton marche/arrêt pendant une seconde. Si vous vous absentez de votre domicile pendant une longue période, ou si vous n'utilisez pas le système pendant une durée prolongée, nous vous recommandons de débrancher votre système de la prise secteur.
L'affichage d'informations à l'écran (OSD, On-screen Information Display) de la SB26 apparaît sur l'écran d'un téléviseur branché à la prise HDMI ARC TV Out afin de vous aider à vérifier l'état de fonctionnement de la SB26. L'OSD se superpose au programme vidéo du téléviseur pendant cinq secondes après une pression sur un bouton de la barre de son ou de la télécommande. (Si vous sélectionnez une connexion uniquement source audio telle qu'Aux, Optical ou Bluetooth, les informations OSD s'affichent sur un écran noir contenant le logo de Harman Kardon.) •
à l'exception du Bluetooth. La DEL du témoin de la source active s'allume lors de la sélection.
Appuyez sur les boutons Volume haut et Volume bas de la SB26 sur la télécommande ou sur la barre de son pour augmenter et diminuer le volume du système, une pression à la fois. Maintenez le bouton enfoncé pour augmenter ou diminuer le volume en continu.
Pour diffuser de l'audio sans fil vers la SB26 depuis un appareil Bluetooth : 1. Confirmez que la SB26 est en mode d'association Bluetooth (la DEL du bouton Bluetooth clignote en bleu). Si la DEL ne clignote pas bleue, enfoncez et maintenez le bouton Bluetooth jusqu'à ce que sa DEL commence à clignoter en bleu. L'OSD affiche Bluetooth pairing (association Bluetooth).
Volume SB26. Le système apparaît sous le nom SB26 dans la liste des appareils Bluetooth disponibles. Quand la DEL du bouton Bluetooth de la SB26 s'allume fixe, elle est associée à l'appareil et vous pouvez diffuser via Bluetooth l'audio de l'appareil vers la SB26. L'OSD affiche Bluetooth connected (Bluetooth connecté). Pour écouter l'audio de l'appareil Bluetooth, appuyez sur le bouton source Bluetooth de la SB26 pour activer cette source. Si la SB26 est en veille, vous pouvez réveiller automatiquement le système en démarrant la diffusion d'un signal audio Bluetooth vers la SB26 sous réserve que votre appareil soit associé avec la SB26. L'OSD affiche Bluetooth. Pour déconnecter l'appareil Bluetooth, enfoncez et maintenez le bouton Bluetooth de la SB26 jusqu'à ce que la DEL commence à clignoter. L'OSD affiche Bluetooth pairing (association Bluetooth). REMARQUE : 2. Utilisez les boutons Volume Up/Down (Volume haut/Volume bas) de la SB26 pour régler le son à un niveau d'écoute confortable. Ainsi, votre système SB26 doit toujours être plus fort que les enceintes de votre téléviseur. REMARQUE : si vous écoutez la SB26 à plus de 50 % du volume maximal puis l'éteignez au moyen de son bouton marche/arrêt, le système se réinitialise automatiquement à 50 % du volume maximal. Caisson de graves Appuyez sur les boutons Volume haut et Volume bas du caisson de graves sur la télécommande pour augmenter ou diminuer le volume du caisson de graves du système.
Utilisez la commande de volume du caisson de graves pour équilibrer les graves et le reste du son. Lisez des musiques ou des films que vous connaissez biens et réglez le bouton de volume du caisson de graves afin que les sons graves soient équilibrés pour la musique comme pour les films. Écoutez divers enregistrements musicaux et bandes son de films qui contiennent des graves forts afin de déterminer le réglage du bouton de volume qui n'exagère pas les graves et ne les affaiblit pas.
Le bouton de mode d'ambiance surround commute le son entre la stéréo normale (le témoin de mode d'ambiance devient blanc) et le Harman Display Surround (le témoin du mode d'ambiance devient bleu). Le réglage Harman Display Surround produit une expérience de son d'ambiance surround complète pour une personne assise devant et à quelque distance de la barre de son. Bien qu'il soit efficace pour visionner des films, vous pouvez également essayer le réglage Harman Display Surround pour la musique. Surround
Pour régler la commande de répartition, écoutez l'intégration des graves. Si les graves semblent assez forts à certaines fréquences, essayez un réglage inférieur de la commande de répartition. Si les graves semblent trop faibles à certaines fréquences, essayez un réglage plus élevé de la commande de répartition. Le commutateur de phase détermine si le déplacement en va-et-vient du caisson de graves se produit en phase avec les haut-parleurs de la barre de son. Si le caisson de graves est déphasé par rapport aux haut-parleurs de la barre de son, certaines ondes acoustiques produites par la barre de son et le caisson de graves peuvent se neutraliser à certaines fréquences, ce qui réduit des performances des graves et l'impact sonore. Ce phénomène dépend en partie du placement relatif de toutes les enceintes dans la pièce. Bien qu'il n'y ait pas dans l'absolu de réglage correct pour le commutateur Phase, il doit rester sur la position 0° dans la plupart des cas. Lorsque le caisson de graves est correctement en phase avec les haut-parleurs de la barre de son, le son est plus clair et a plus d'impact. Ceci rend les sons des percussions, du piano et des cordes piquées plus vivants. La meilleure manière de régler le commutateur Phase est d'écouter une musique que vous connaissez bien et de le régler dans la position qui donne aux percussions et aux autres sons percussifs un impact maximal.
Cette programmation vous permet de commander les fonctions marche/arrêt et de volume de votre barre de son SB26 avec la télécommande de votre téléviseur. Avant de démarrer la programmation de la SB26, munissez-vous de la télécommande de votre téléviseur. Nous vous recommandons de vous asseoir devant la barre de son. REMARQUE : certaines étapes sont limitées dans le temps, veuillez donc lire l'ensemble de ce processus avant de commencer. Tenez la télécommande du téléviseur dans votre main. Lorsque vous démarrez la programmation de la télécommande, soyez prêt à diriger la télécommande du téléviseur vers la façade de la barre à une distance d'environ 300 mm - 900 mm (environ 12 - 36 pouces).
Maintenez le bouton enfoncé jusqu'au clignotement du témoin du bouton Surround
REMARQUE : si vous souhaitez programmer la télécommande d'un nouveau téléviseur ou si une commande manque, vous devez réexécuter tout le processus. Si vous souhaitez annuler l'apprentissage, réinitialisez la SB26. Mettez la SB26 en veille, enfoncez et maintenez simultanément les boutons Surround et Volume –. Une fois les valeurs d'usine par défaut restaurées, le bouton Surround de la SB26 clignote blanc pendant une seconde, puis l'appareil passe au mode de fonctionnement.
Si votre système SB26 ne fonctionne pas conformément à vos attentes, vérifiez si le problème est traité dans cette section avant d'appeler votre distributeur ou de contacter un représentant de Harman/Kardon.
• Appuyez sur le commutateur marche/arrêt du caisson de graves. • Vérifiez que le fusible CA du caisson de graves n'est pas fondu. Voyez les commandes du panneau arrière du caisson de graves.
• Vérifiez que le câble de connexion du téléviseur ou d'un autre composant source à la barre de son est correctement branché aux deux extrémités. • Vérifiez que le sélecteur de source de la barre de son est réglé sur la source appropriée et que celle-ci émet un signal audio. • Vérifiez que le son du système n'est pas coupé. Si le son du système est coupé, appuyez sur les boutons de volume pour rétablir le son du système. • Vérifiez que le volume de la barre de son n'est pas réglé au minimum (le réglage minimum du bouton volume bas coupe le son du système).
• Vérifiez que la connexion sans fil est toujours active (DEL bleue fixe à l'arrière du caisson de graves). Si la DEL clignote bleue, redémarrez le processus d'association. • Rapprochez le caisson de graves de la barre de son. La portée de fonctionnement maximale du réseau sans fil est de 15,3 m (50 pieds).
à ses instructions pour savoir si sa sortie n'est pas réduite au minimum.
• Déplacez le caisson de graves dans un coin de la pièce. • Rapprochez le caisson de graves de la position d'écoute.
Detection (HPD) est incorrect. Vous pouvez activer/désactiver le protocole HPD en appuyant simultanément sur les boutons Volume – et Surround.
États-Unis et dans d'autres pays. « Made for iPod », « Made for iPhone » et « Made for iPad » signifient qu'un accessoire électronique a été conçu pour se brancher respectivement spécifiquement à l'iPod, à l'iPhone, ou à l'iPad, le concepteur certifie qu'il respecte les normes de performances d'Apple. Apple n'est pas responsable du fonctionnement de cet appareil ou de sa conformité avec les normes de sécurité et réglementaires. Notez que l'utilisation de cet accessoire avec l'iPod, l'iPhone ou l'iPad peut affecter les performances sans fil. iPad, iPhone, iPod et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.
