MODE D'EMPLOI THBIDW45DFULLSLID THOMSON
Ce produit a été fabriqué et vendu sous la responsabilité des Etablissements Darty et Fils (S. A. S). THOMSON, et le logo THOMSON sont des marques utilisées sous licence par les Etablissements Darty et Fils (S. A. S) – pour plus d'informations : www.thomson-brand.com.
Tous autres produits, services, dénominations sociales, marques, noms commerciaux, noms de produits et logos référencés ici sont la propriété de leurs titulaires respectifs.

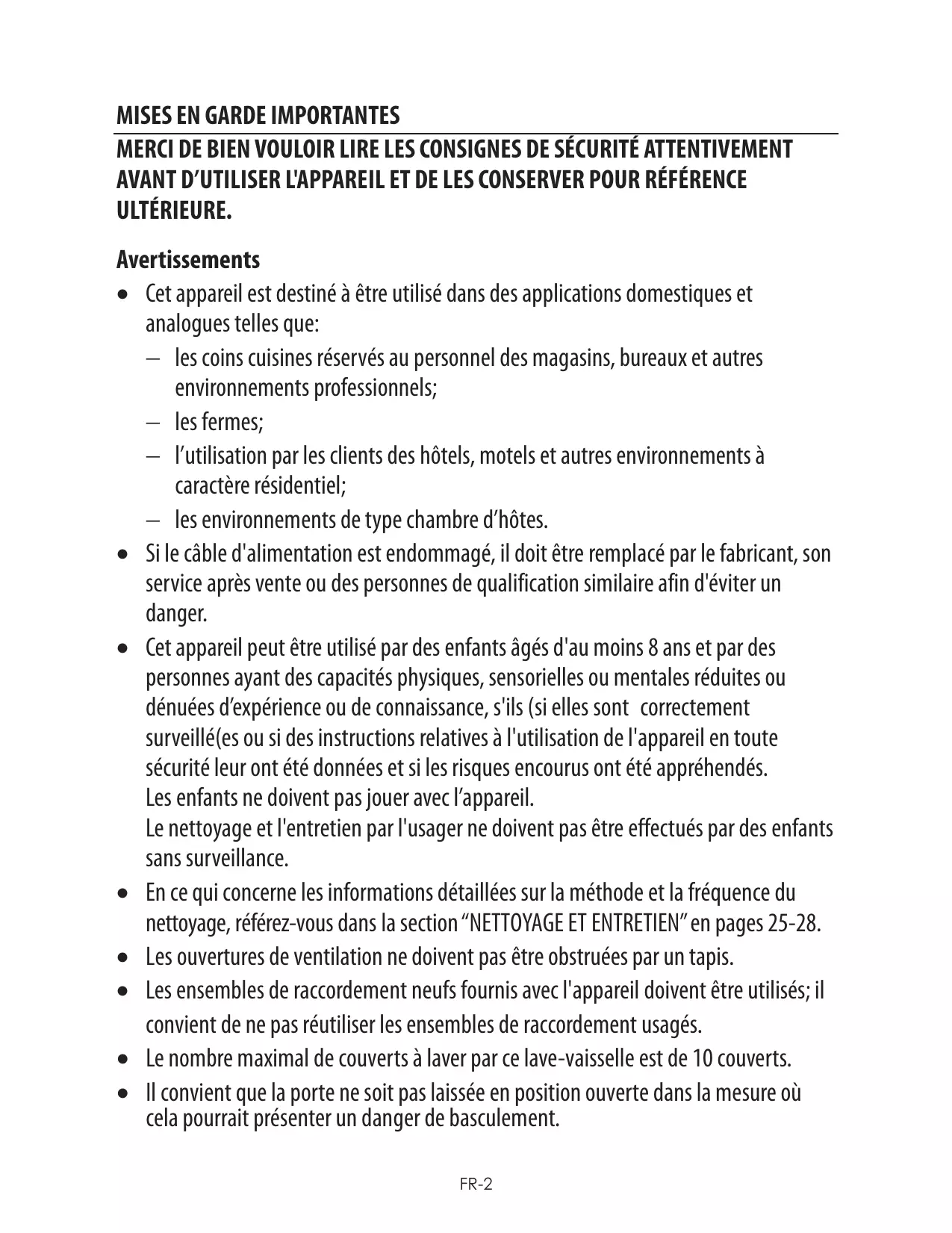

Avertissements
- Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:
— les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels; - les fermes; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; les environnements de type, chambre d'hôtes.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou s'ils des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants sans surveillance.
- En ce qui concerne les informations détaillées sur la méthode et la fréquence du nettoyage, référerez-vous à la section "NETTOYAGE ET ENTRETIEN" aux pages 25-28.
- Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.
- Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés.
- Le nombre maximal de couverts à laver par ce lave-vaiselle est de 10 couverts.
- Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait désenter un danger de bascurement.
- En ce qui concerne les informations détaillées sur la façon de charger le lave-vaisselle, réferez-vous à la section "CHARGEMENT DU LAVE-VAISSELLE" en pages 15-16.
- MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.
- La pression maximale admissible pour l'arrivée d'eau est de 1 MPa. La pression minimale admissible pour l'arrivée d'eau est de 0,04 MPa.
- La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil.
- En ce qui concerne les informations détaillées sur la méthode d'installation et comment l'appareil doit être fixé sur son support, référez-vous à la section "INSTRUCTIONS D'INSTALLATION" en pages 7-14.
Précautions de sécurité
- L'installation et les réparations doivent être effectuées par du personnel qualifié.
- Cet appareil est conçu pour une utilisation domestique seulement.
- Pour éviter tout risque de choc électrique, n'immergez pas l'appareil, le câble ou la prise d'alimentation dans de l'eau ou dans tout autre liquide.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Éteignez et débranchez l'appareil avant le nettoyage et l'entretien.
- Ne vous asseyez pas et ne vous tenez pas sur la porte ou sur la grille du lave-vaisselle.
- Ne faites pas fonctionner votre lave-vaiselle si tous les panneaux de l'appareil ne sont pas correctement en place.
- Lorsque vous faites fonctionner le lave-vaiselle, ouvrez soigneusement la porte, car de l'eau peut être ejectée.
- Ne placez pas d'objet lourd sur la porte lorsqu'elle est ouverte. L'appareil pourrait basculer vers l'avant.
- Certains détergents pour lave-vaisse sont fortement alcalins. Ils peuvent être extrêmement dangereux s'ils sont avalés. Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisse lorsque la porte est ouverte.
- Ne lavez pas d'articles en plastique à moins qu'ils ne portent la mention « peut être lavé au lave-vaisse» ou l'équivalent.
- Utilisez uniquement les détergents et les agents de rincage commandés pour un lave-vaisse automatique.
- N'utilisez jamais de savon, de détergent à lessive ou de détergent pour le lavage des mains pour le lave-vaisselle.
- Ne modifiez pas les boutons de contrôle.
Instructions de mise à la terre :
- Cet appareil doit être raccordé à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant un chemin de moindre résistance du courant électrique. Cet appareil est équipé d'une fiche de mise à la terre.
- La fiche doit être branchée dans une prise de courant appropriée qui est installée et mise à la terre conformément à tous les codes et règlements locaux.
- Un mauvais branchement de l'équipement de mise à la terre peut entraîner le risque d'une décharge électrique.
- Vérifiez auprès d'un électricien qualifié ou un représentant au service de la clientèle si vous n'êtes pas sûr(e) que l'appareil est correctement raccordé à la terre.
- Ne modifiez pas la fiche fournie avec l'appareil. Si la fiche ne correspond pas à la prise, faites installer une prise appropriée par un électricien qualifié.

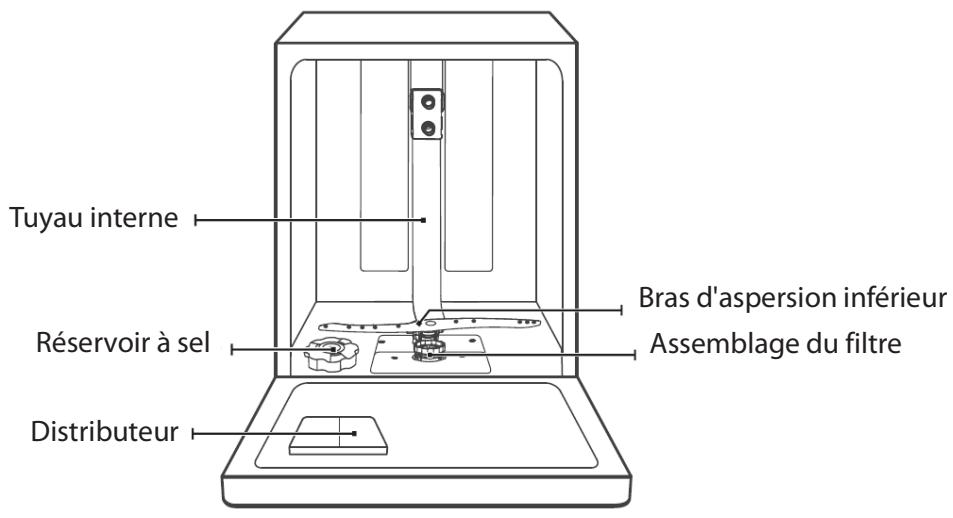

Panier à couverts
Panier supérieur Étagère à couverts Bras d'aspersion supérieur

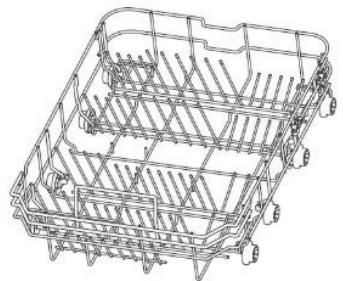

Panier inférieur

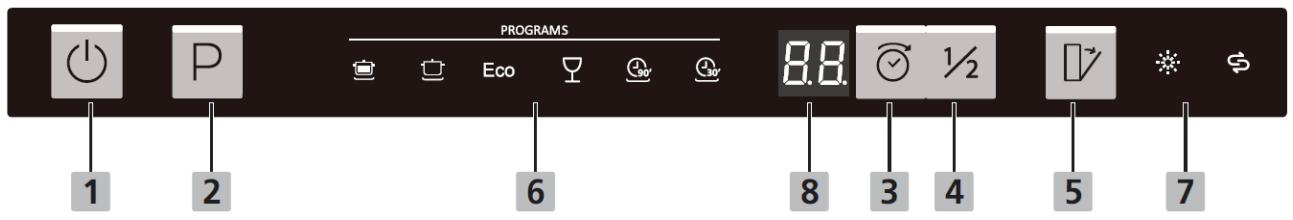

Panneau de contrôle
- Bouton marche/arrêt
- P Bouton sélecteur de programme
- Bouton sélecteur de départ différé
- Bouton demi charge
- Bouton d'ouverture automatique
- Indication et témoins lumineux de programme
| Intensif | Universel | Eco | Verres | 90 minutes | Express |
- Affiche les indicateurs lumineux de statuts
| |
| Remplissage du liquide de rinçage | Remplissage du compartment de sel |
- Affichage
Affiche la durée du programme, le déclenchement de départ différé, le réglage de la durée de l'eau et les codes d'erreur
Avant d'installer votre lave-vaisselle
Avant de brancher votre lave-vaisselle dans une prise électrique, vérifiez que la tension indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur domestique. Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable des dommages se produisent à cause de l'utilisation de l'appareil sans mise à la terre.
AVERTISSEMENT: Coupe l'alimentation électrique avant d'installer votre lave-vaisselle.

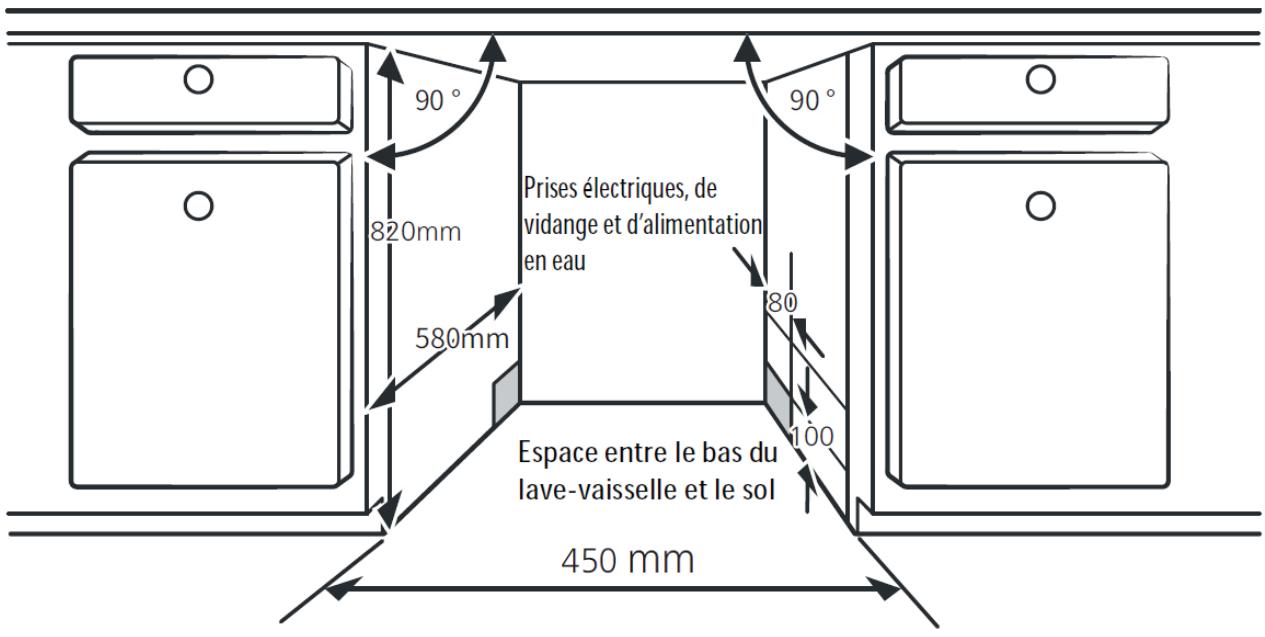

Votre lave-vaisselle peut être installé dans différents emplacements de votre cuisine s'il y a un espace suffisant et une bonne accessibilité pour le raccordement/branchement de votre lave-vaisselle à l'alimentation en eau/vidange et à l'alimentation électrique. Ne branchez pas l'appareil à une rallonge électrique pour éviter des dangers potentiels.

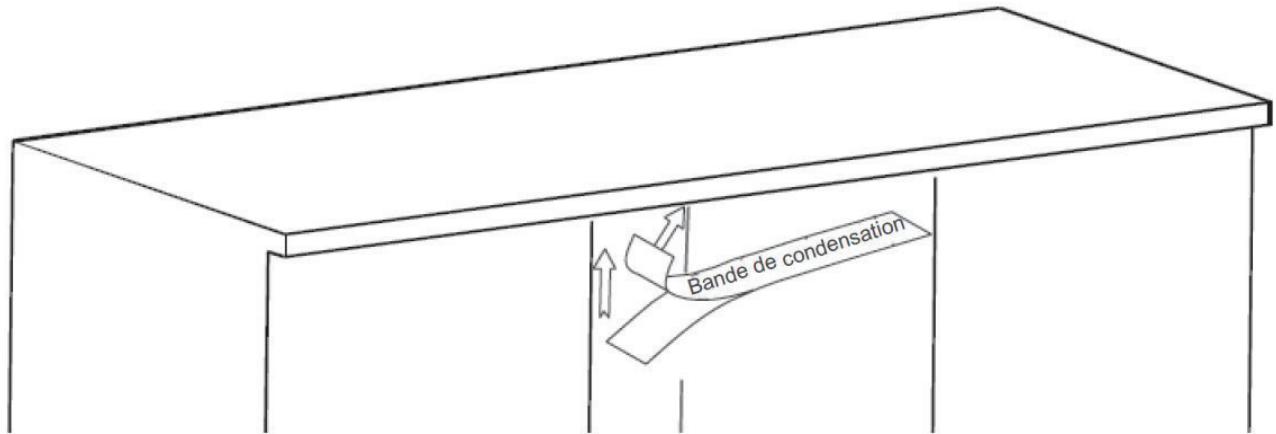

Applique la bande anti-condensation
La bande anti-condensation doit être placée sous le plan de travail pour le protéger de la pénétration d'humidité.
- Veillez à ce que le dessous du plan de travail soit propre.
- Décollez le film de la bande.
- Collez la bande anti-condensation sous le plan de travail.
Raccordement à l'eau froide
L'installation du tuyau doit être effectuée par des
professionnels.
Raccordez le tuyau d'alimentation en eau fourni à un connecteur filtré de 3/4 "et assurez-vous qu'il est bien serré.
Si les conduites d'eau sont neuves ou n'ont pas été utilisées pendant une période prolongée, laissez l'eau couler pour que l'eau soit claire. Cette précaution est nécessaire pour éviter le risque de bloquer l'arrivée d'eau et d'endommager l'appareil.

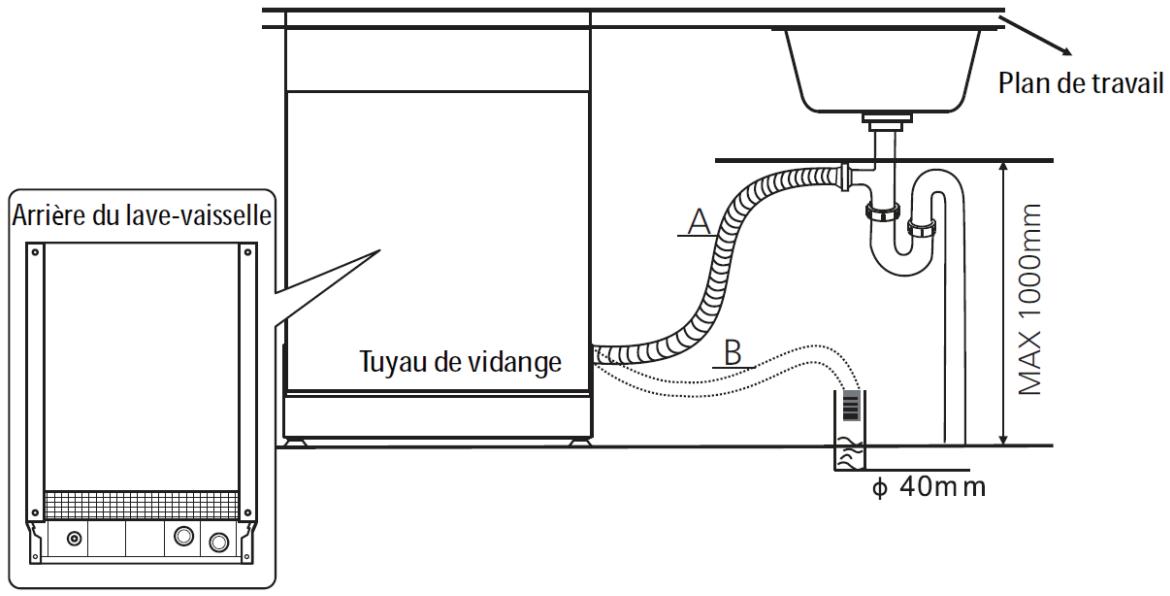

Connexion du tuyau de vidange
Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.
Fixez le tuyau de vidange au mur en utilisant le raccord de siphon fourni. L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 500 mm à 1000 mm au-dessus de la base du lave-vaiselle.
Le diamètre de la colonne d'évacuation doit être au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.
Veuillez fixer solidement le tuyau de vidange dans la position A ou la position B.
L'installation du tuyau doit être effectuée par des professionnels.
En cas de fuite, fermez immédiatement l'alimentation en eau et inspectez intégralement
les raccords du tuyau. Resserrez les raccordements si nécessaire.
Si pour une raison quelconque vous ne parvenez pas à arrêter la fuite vous-même, demandez conseil à un plombier qualifié.
Branchements électriques
L'installation de l'équipement électrique doit être effectuée par des professionnels.
N'utilisez pas de rallonge électrique, ni d'adaptateur avec cet appareil. - Ne coupez pas et ne retirez pas la connexion de mise à la terre du câble d'alimentation dans aucune circonstance.
Assurez-vous que la tension et la fréquence du lave-vaisselle correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement dans une prise électrique correctement mise à la terre. Si la prise électrique à laquelle l'appareil doit être connecté n'est pas adaptée à la fiche, replacez-la au lieu d'utiliser un adaptateur ou un adaptateur similaire car ils pourraient provoquer une surchauffe et des brûlures.
Assurez-vous que la mise à la terre est correcte avant l'utilisation.

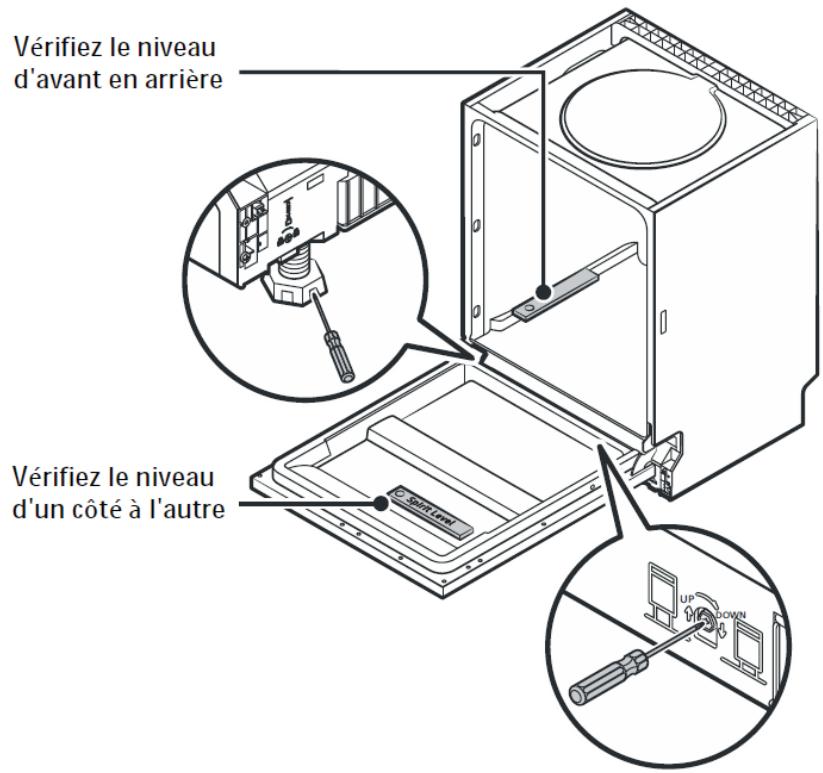

Mise à niveau de votre lave-vaisselle
Le lave-vaisselle doit être mis à niveau pour assurer un bon fonctionnement du support à vaisselle et une performance optimale de lavage.
- Placez un niveau à bulle sur la porte et sur le rail des étagères à l’intérieur de la cuve, comme illustré, pour vérifier que le lave-vaisselle est nivélé.
- Mettez le lave-vaisselle à niveau en ajustant individuellement les trois pieds de réglage.
- Lorsque vous mettez le lave-vaisselle à niveau, veillez à ne pas le renverser.
La hauteur maximale des pieds de support est de 50 mm.

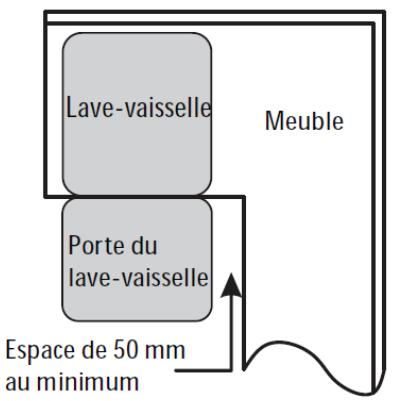

Il doit y avoir un espace de 50 mm au minimum entre le bord de la porte du lave-vaisse et les murs ou les meubles qui lui sont adjacents.

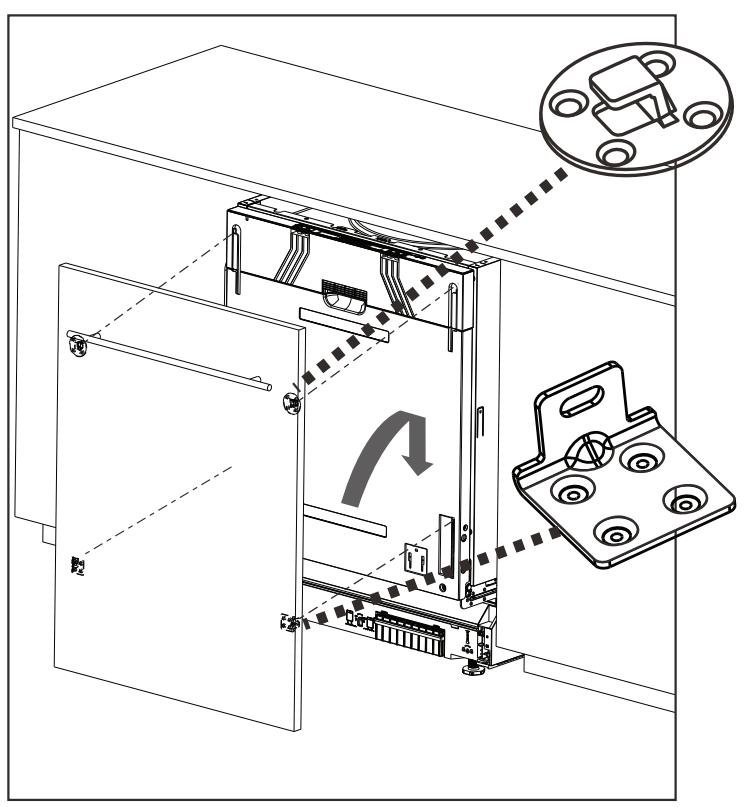

- Le panneau décoratif doit être mesuré selon les dimensions illustrées ci-dessus.

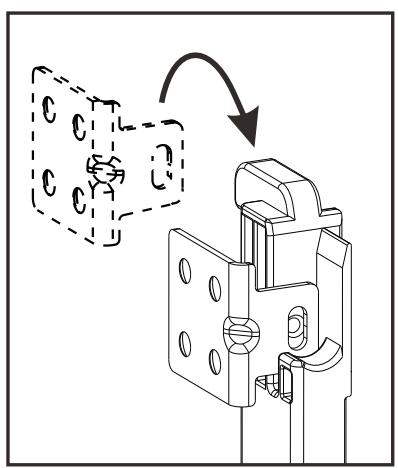

- Installez le crochet sur le panneau décoratif (voir le schéma A).
- Placez le crochet dans la fente de la porte du lave-vaisselle (voir le schéma B).

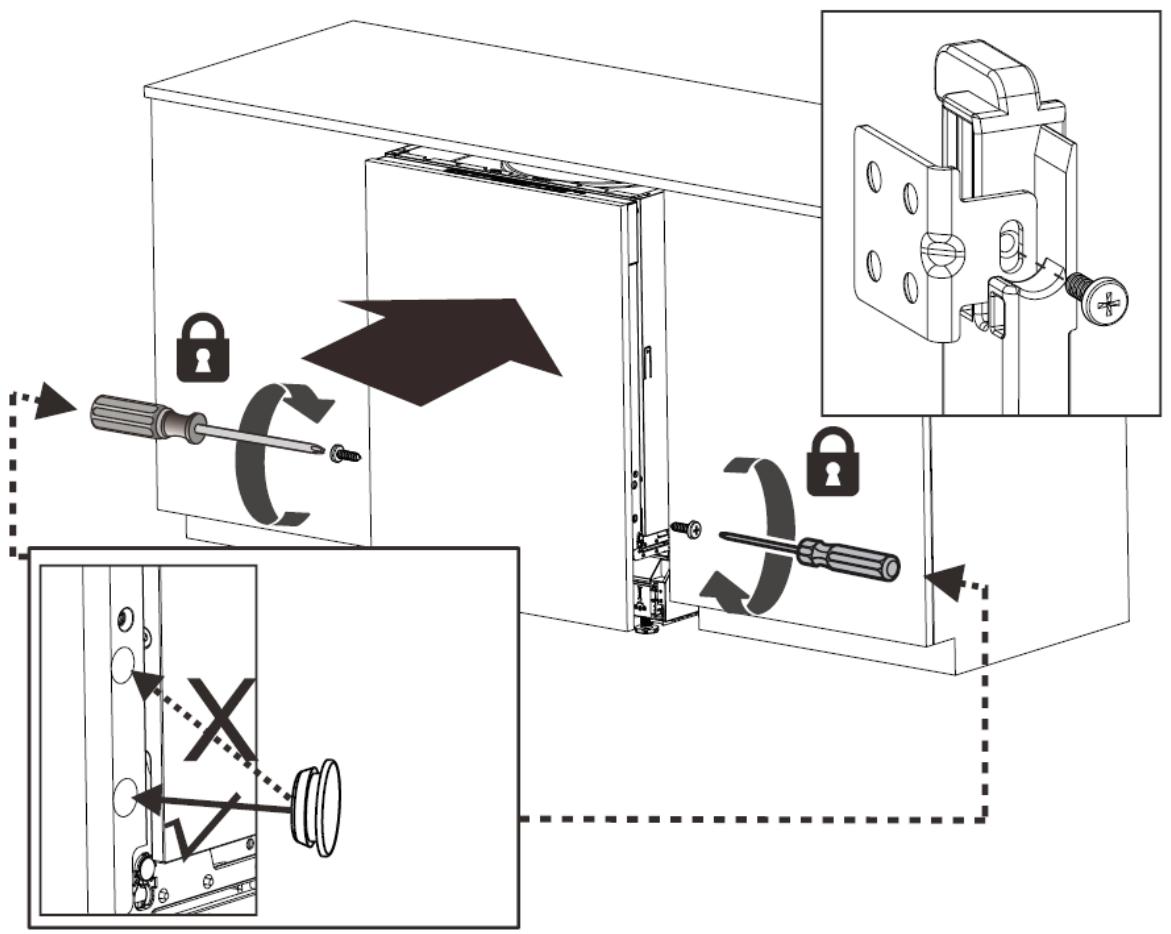

- Après avoir positionné le panneau, il doit être fixé par deux vis dans les deux trous d'installation inférieurs (voir le schéma C).

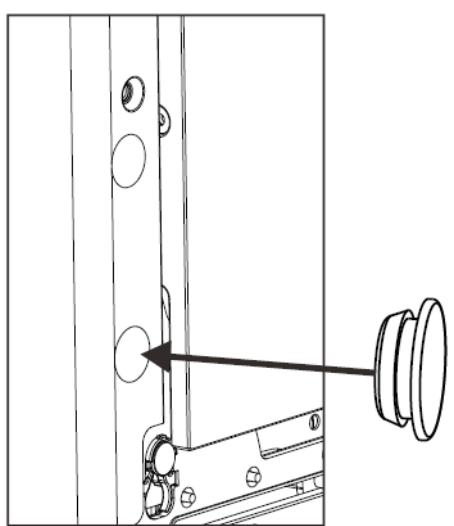

Après avoir serré les vis, deux bouchons en caoutchouc doivent être insérés dans les trous pour éviter tout risque de s'y coincer les doigts.

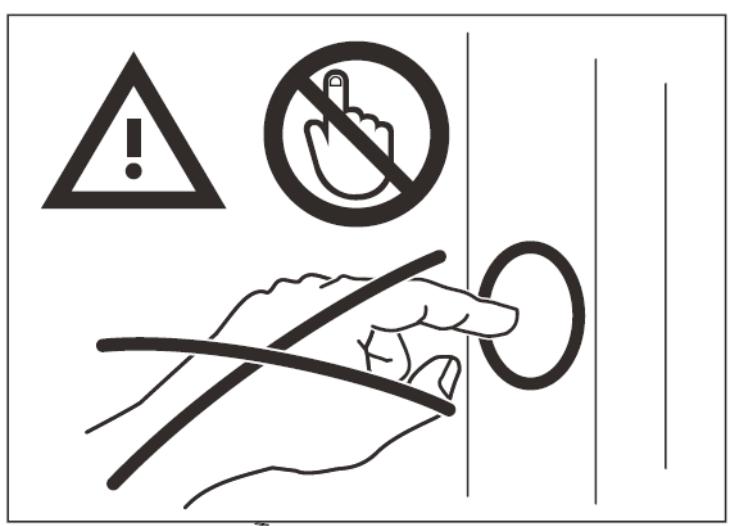

Remarque :
Dans tous les cas, veuillez NE PAS insérer les doigts dans les trous latéraux de la porte du lave-vaisselle, car cela pourrait entraîner de graves dangers.
Veuillez NE PAS laisser les trous d’installation ouverts après l’installation. Bouchez les trous avec les bouchons en caoutchouc immédiatement après l’installation pour éviter que des enfants ne se blessent.
Fixer le lave-vaisselle en place
Il y a deux façons de le faire :
A. Sur un plan de travail normal : Placez le crochet d'installation dans la fente du plan latéral et fixez-le au plan de travail à l'aide des vis. B. Sur un plan de travail en marbre ou en granit : Fixez le côté avec une vis.
Avant de charger les paniers
- Enlevez les restes d'aliments volumineux (par exemple les os), car ils pourraient boucher le filtre ou endommager la pompe de lavage.
- Faites tremper les poêles et les casseroles au fond desquelles il y a des restes brûlés avant de les placer dans les paniers.
Avertissements :
Veillez à ce que les plats soient solidement positionnés en sorte qu'ils ne puissent pas se renverser ou bloquer la rotation des bras d'aspersion pendant le cycle de lavage. - Les récipients, tels que les tasses, verres, bols et pots, doivent toujours être placés avec leur ouverture vers le bas et leurs cavités inclinées pour permettre à l'eau d'en sortir.
- N'empilez pas la vaisselle.
- Ne placez pas les verres trop près les uns des autres, car ils risquent de s'entrechoquer et de se casser.
- Placez les articles les plus grands ou les plus difficiles à nettoyer dans le panier inférieur. Veillez à ce que les articles à laver soient conçus pour pouvoir être lavés dans un lave-vaisselle.
Articles ne pouvant pas être lavés dans un lave-vaisselle :
Assiettes, pots et plats en bois - Articles d'artisanat - Plats en plastique (sauf s'il est indiqué qu'ils peuvent être lavés dans un lave-vaisselle) - Plats et objets en cuivre, zinc, étain ou laiton. Plats en aluminium - Vaisselle et couverts en argent - Verre et cristal - Articles décorés
Charger les paniers supérieur et inférieur
- Le panier supérieur est conçu pour les articles délicats et légers, par exemple les verres, tasses, soucoupes, bols et plats peu profonds.
- Le panier inférieur est conçu pour les casseroles, couvercles, assiettes, saladiers, couverts, etc.
- Les plats de service et les grands couvercles doivent être placés sur les bords du panier en veillant à ce qu'ils ne gênent pas la rotation du bras de lavage.
- Placez les articles en sorte que l'eau puisse atteindre toutes les surfaces.
Panier supérieur
Panier inférieur
- Tasses
- Soucoupes
- Verres
- Mugs
- Bols à dessert
- Bol en verre
- Assiettes à dessert
- Assiettes
- Assiettes creuses
- Petites assiettes en mélamine
- Bol en mélamine
- Plat ovale
- Petitemarmite
- Panier à couverts

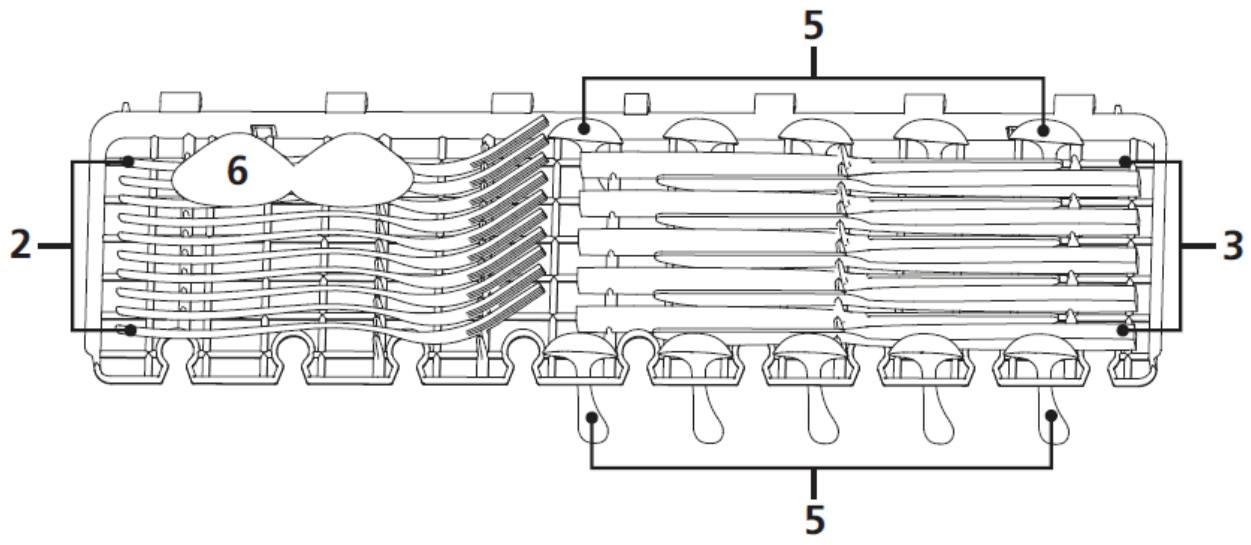

Chargement de l'étagère à couverts et du panier à couverts
Veuillez placer les couverts légers dans le panier à couverts. Le poids total doit être inférieur à 1,5 kg.

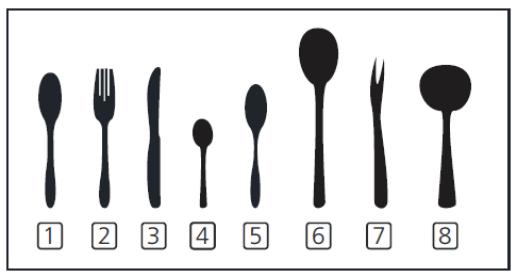

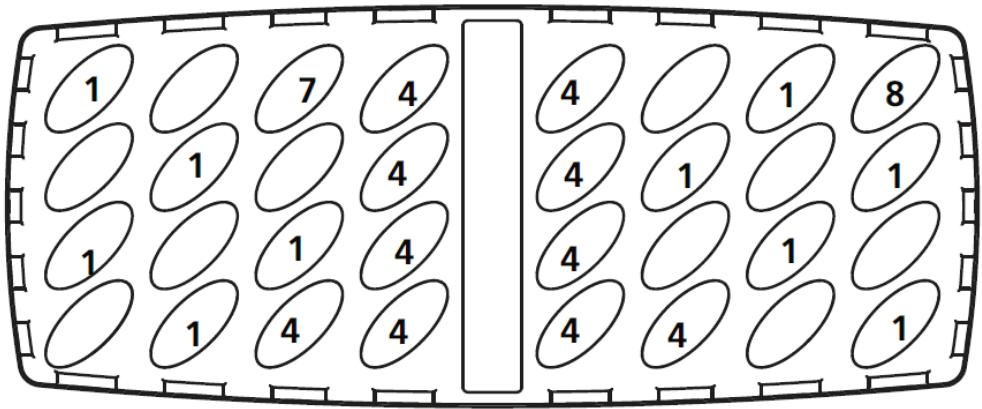

Panier à couverts
- Cuillères à Soupe
- Cuillères à dessert
- Fourchettes
- Cuillères de service
- Couteaux
- Fourchette de service
- Cuillères à café
- Louche à sauce
Ne laissez aucun objet dépasser du bas de la cuve.
Chargez toujours les ustensiles tranchants avec le tranchant vers le bas!

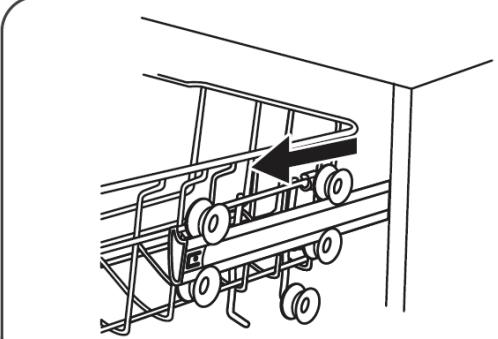

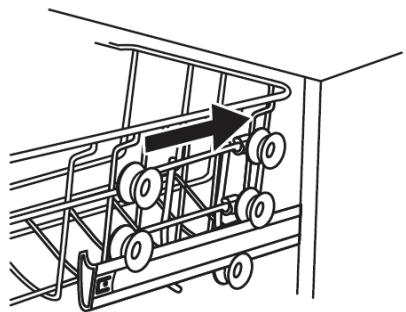

1 Tirez le panier supérieur.
2 Retirez le panier supérieur.
3 Remettez le panier supérieur sur les roulettes supérieures ou inférieures.
4 Poussez le panier supérieur.
PLIER le porte-tasses
Pour faire de la place pour des articles plus grands dans le panier supérieur, soulevez le porte-tasses.
Vous pouvez ensuite incliner les grands verres contre le porte-tasses. Vous pouvez également l'enlever lorsque son utilisation n'est pas nécessaire.

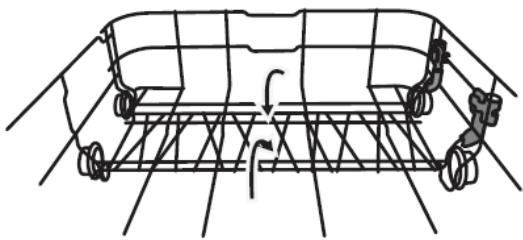

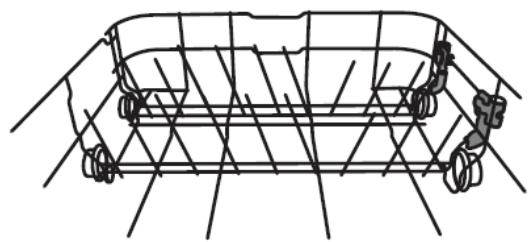

PLIER les pointes
Les pointes du panier inférieur servent à tenir les assiettes et les plateaux. Elles peuvent être rabattues pour laisser plus de place aux articles volumineux.
La durée de l'eau dépend d'un endroit à un autre. Si l'eau utilisée dans votre lave-vaisselle est dure, il y aura des dépôts sur la vaisselle. Cet appareil est équipé d'un adoucisseur d'eau spécial fonctionnant avec du sel spécifiquement conçu pour éliminer les minéraux de l'eau.
Attention:
Utilisez exclusivement du sel spécifique formulé pour les lave-vaiselles domestiques. - N'utilisez pas de sel de table, car il contient des substances insolubles pouvant endommager le système d'adoucissement d'eau. - Remplissez le réservoir à Sel avant de démarrer le programme de lavage. Ainsi, la solution excessivement saline sera immédiatement évacuée par l'eau. La présence prolongée d'eau salée dans le réservoir peut provoquer de la corrosion.
Régler la consommation de sel
- Ouvrez la porte et allumez le lave-vaiselle.
- Accédez au statut de réglage de la consommation de sel en appuyant sur P jusqu'à ce que la valeur "H3" (réglage d'usine) clignote sur l'écran.
- Appuyez plusieurs fois sur P pour sélectionner le réglage adapté à la dureté de l'eau.
- Appuyez sur pour confirmer les réglages.
| DURETÉ DE L'EAU | Affichage | Consommation de sel (grammes /cycle |
| °d H | °f H | °Clarke | mmol / l |
| 0 - 5 | 0 - 9 | 0 - 6 | 0 - 0,94 | H1 | 0 |
| 6 - 11 | 10 - 20 | 7 - 14 | 1,0 - 2,0 | H2 | 9 |
| 12 - 17 | 21 - 30 | 15 - 21 | 2,1 - 3,0 | H3 | 12 |
| 18 - 22 | 31 - 40 | 22 - 28 | 3,1 - 4,0 | H4 | 20 |
| 23 - 34 | 41 - 60 | 29 - 42 | 4,1 - 6,0 | H5 | 30 |
| 35 - 55 | 61 - 98 | 43 - 69 | 6,1 - 9,8 | H6 | 60 |
Remarque:
1^ dH = 1,25^ C Iarke = 1,78^ fH = 0,178 mmol / l
°dH: Degré allemand °fH: Degré français
°C: Degré britannique

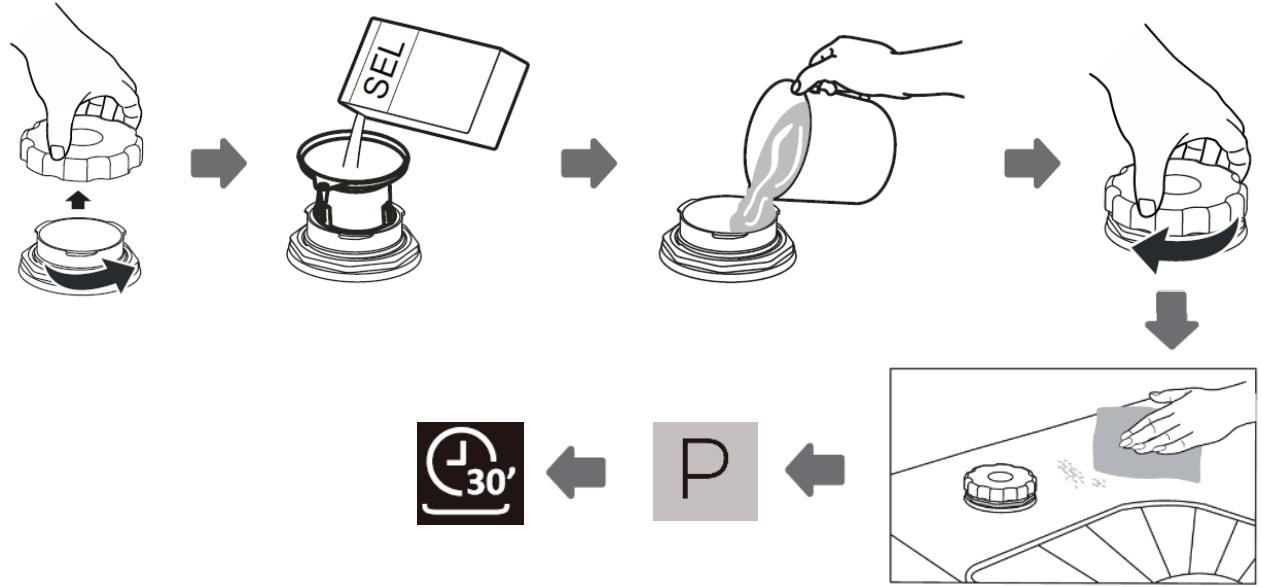

Remplissage du réservoir à sel
Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux du sel s'allume.
- Retirez le panier inférieur, puis dévissez et enlevez le bouchon du réservoir à sel.
- Placez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle.
- Remplissez le réservoir à sel jusqu'à sa limite maximale avec de l'eau. Il est normal qu'une petite quantité d'eau sorte du réservoir à sel.
- Révissez fermement le bouchon.
- Retirez tout le sel qui est tombé autour de l'ouverture du récipient et dans la cuve.
Avertissement!
Le sel est corrosif, il est fortement recommandé de lancer un programme le plus court possible sans vaisselle après chaque remplissage du récipient de sel afin de laver le sel qui aurait pu être déversé dans la cuve.
REMARQUE: En fonction de la manière dont le sel se dissolve, l'indicateur d'avertissement du sel peut rester allumé même si le réservoir à sel est rempli.
Fonction du liquide de rinçage
Le liquide de rinceage est libéré pendant le rinceage final pour éviter que l'eau ne forme des gouttelettes sur la vaisselle, ce qui laisserait des traces ou des trainées. Il améliore également le séchage en empêchant l'eau d'adhérer à la vaisselle.
AVERTISSEMENT! Utilisez uniquement du liquide de rincege pour lave-vaisselle. Ne replissez jamais le distributeur de liquide de rincege avec d'autres substances (par exemple un agent nettoyant pour lave-vaisselle, un détergent liquide). Cela endommagerait votre appareil.
Fonction du détergent
Les ingrédients chimiques qui composent le détergent sont nécessaires pour enlever, écraser et distribuer toutes les saletés hors du lave-vaisselle.
Avertissement!
- Utilisation correcte du détergent
- Utilisez uniquement du détergent conçu spécifique pour lave-vaisselle. Conservez le détergent dans un endroit frais et sec.
- Mettez le détergent en poudre dans le distributeur juste avant de démarrer le programme de lavage.
- Le détergent pour lave-vaiselle est corrosif! Maintenez-le hors de portée des enfants.
Remplissage du distributeur de liquide de rinçage
1 Retirez le bouchon du distributeur de liquide de rinçage en soulevant le bouchon.
Versez le liquide de rinçage dans le distributeur, en faisant attention de ne pas trop en mettre.
3 Refermez le bouchon.
Réglage du distributeur du liquide de rinçage
Pour obtenir une meilleure performance de séchage avec une quantité de liquide de rincege limitée, le lave-vaisselle est conçu pour que l'utilisateur ajuste la consommation. Suivez les étapes ci-dessous:
- Ouvrez la porte et mettez le lave-vaisselle en marche.
- Dans les 60 secondes après la mise sous tension du lave-vaisselle, appuyez et maintenez enfoncé durant environ 5 secondes puis appuyez sur
pour accéder le mode de réglage.
L'écran affiche d3.
- Appuyez plusieurs fois sur P pour sélectionner le réglage adaptable.
- Le réglage sera confirmé si aucune opération n'est activée avant environ 5 secondes.

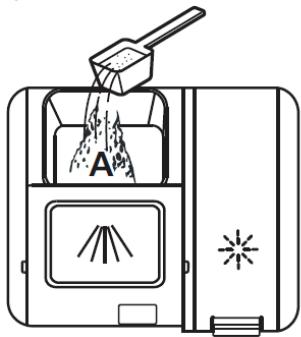

Remplissage du distributeur de détergent
1 Faites glisser le contrôle vers la droite pour ouvrir le bouchon du distributeur de détergent.
2 Ajoutez du détergent dans le compartiment.
| Affichage | Quantité de liquide de rinçage (mL |
| d1 | 1,2 |
| d2 | 2,4 |
| d3 | 3,6 |
| d4 | 4,8 |
| d5 | 6,0 |
3 Fermez le bouchon en le faisant glisser vers l'avant et en appuyant dessus.
| Programme | Type de vaisselle | Description du cycle | Detergent Préavage / Lavage principal | Durée du programme (minutes) | Energie (kWh) | Consommation d'eau (L) | Besoin de liquide de rinçage? |
| Pour une vaisselle légèrement sale, normale ou très sale, avec ou sans résidus d'aliments séchéés | Prélavage (50°C) | 4/14 g (1 pastille) | 205 | 1,199 | 15,2 | Oui |
| Lavage (65°C) |
| Rinçage | (1 pastille) |
| Rinçage Rincçage Rincçage (60°C) |
| Séchage |
| Pour une vaisselle normalement sale | Prélavage (45°C) | 4/14 q (1 pastille) | 175 | 0,972 | 15,1 | Oui |
| Lavage (55°C) |
| (55°C) |
| Rinçage Rincçage Rincçage (60°C) |
| Séchage |
| Eco (*EN60436) | Pour la vaisselle raisonnablement sale, par exemple, marmites, assiettes, verres et poèles légèrement sales | Prélavage (45°C) | 18 g (1 pastille) | 215 | 0,674 | 9,0 | Oui |
| Rinçage Rincçage Rincçage (45°C) |
| Séchage |
| Pour une vaisselle peu sale et les verres | Prélavage (40°C) | 4/14 g (1 pastille) | 120 | 0,734 | 12,4 | Oui |
| Lavage (55°C) |
| (50°C) |
| Rinçage Rincçage Rincçage (50°C) |
| Séchage |
| Pour une vaisselle normalement sale nécessitant un lavage rapide | Lavage (55°C) | 18 g (1 pastille) | 90 | 0,659 | 9,5 | Oui |
| (55°C) |
| Rinçage Rincçage Rincçage (50°C) |
| Séchage |
| Un lavage plus court pour une vaisselle peu sale ne nécessitant pas de séchage | Lavage (55°C) | 12 g (1 pastille) | 30 | 0,600 | 10,2 | Non |
| (40°C) |
| Rinçage (40°C) |
| Rincçage (50°C) |
Remarque:
EN 60436 : Ce programme est le cycle test. Informations de test comparatif selon la norme EN 60436.
Le programme eco convient au lavage d'une vaisselle normalement sale, qu'il constitue le programme le plus efficace en termes de consommations combinées d'énergie et d'eau et qu'il est
utilisé pour évaluer la conformité de l'appareil avec la législation européenne en matière d'écoconception.
- Charger le lave-vaiselle ménager jusqu'à la capacité indiquée par le fabricant contribuera à économiser de l'énergie et de l'eau. Le préincage manuel de la vaisselle augmente la consommation d'énergie et d'eau et n'est pas recommandé.
- Laver la vaisselle au moyen d'un lave-vaiselle consomme généralement moins d'énergie et d'eau en fonctionnement que de laver la vaisselle à la main quand le lave-vaiselle ménager est utilisé conformément aux instructions du fabricant.
- Les valeurs données pour les programmes autres que le programme eco sont purement indicatives.
Démarrer un CYCLE de LAVAGE
- Ouvrez le robinet d'eau.
- Ouvrez la porte du lave-vaisselle.
- Inspectez les filtres.
Assurez-vous qu'ils sont propres et correctement positionnés. Référez-vous au paragraphe « Nettoyage et entretien ».
- Vérifiez qu'il y a du sel et du liquide de rinçage dans l'appareil.
- Chargez la vaisselle.
- Vérifiez que les bras d'aspersion peuvent tourner librement.
- Ajoutez la quantité requise de dédTangent dans le distributeur conformément aux indications du tableau « Programmes de lavage »
- Appuyez sur pour démarrer le lave-vaisselle.
- Appuyez plusieurs fois sur P pour sélectionner le programme de lavage souhaité.
- Le témoin lumineux du programme correspondant s'allume.
- Minuteur de démarrage différé : Le minuteur de démarrage différé vous permet de différer le démarrage du programme de lavage de 1 heures à 24 heures.
Appuyez plusieurs fois sur jusqu'à ce que l'heure de démarrage différée souhaitée s'affiche à l'écran, par exemple "03" pour un départ dans 3 heures.
Une fois le retardateur réglé, fermez la porte pour activer la fonction.
Pour annuler le départ différé, appuyez plusieurs fois sur l'affichage indique "00".
- Si vous désirez effectuer une demi-charge, appuyez sur 1 / 2 et l'indicateur correspondant s'allumera.
Lorsque vous avez environ 6 couverts à laver ou moins, vous pouvez choisir cette fonction pour économiser de l'énergie et de l'eau. - Cette fonction ne peut être utilisée qu’avec les programmes Intensif, Universel, ECO, Verres et 90min.
- Fermez bien la porte du lave-vaisselle. Le cycle de lavage démarrera.
- Une fois le programme terminé, le lave-vaisselle sonnera et s'arrêtera.
- Si le lave-vaisselle est réglé pour un départ différé, il n'émet pas d'advertissement sonore.
- Sur l'affichage, « 00 » clignotera quelques secondes, puis « -- » s'affichera.
- Après un certain temps sans aucune autre action, l'écran s'éteindra et le lave-vaisselle s'arrêtera complètement.
- Attendez 15 minutes environ avant d'ouvrir la porte du lave-vaisselle pour éviter des brûlures.
- Sortez la vaisselle de l'appareil.
Avertissement!
- Le cycle de lavage ne pourrait pas démarrer si la porte du lave-vaisseau est ouverte ou si elle est mal fermée.
- N'ouvre pas la porte tant que le lave-vaisse fonctionne : vous risqueriez de vous brûler avec les jets d'eau bouillante.

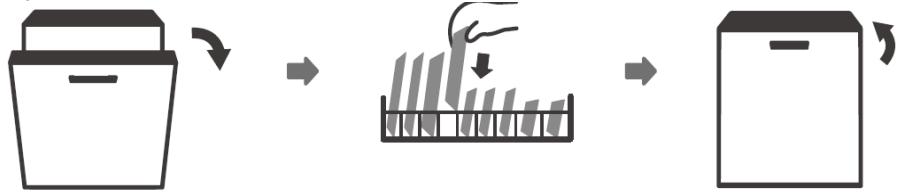

Ajouter de la vaisselle supplémentaire
Un plat oublié peut être ajouté à tout moment avant l'ouverture du distributeur de détergent. Si tel est le cas, suivez les instructions ci-dessous:
- Ouvrez un peu la porte pour arrêter le lavage.
- Une fois que les bras d'aspersion ont cessé de fonctionner, vous pouvez ouvrir complètement la porte.
- Ajoutez les plats oubliés.
- Fermez la porte.
- Le programme reprend à partir du point où vous l'avez interrompu.

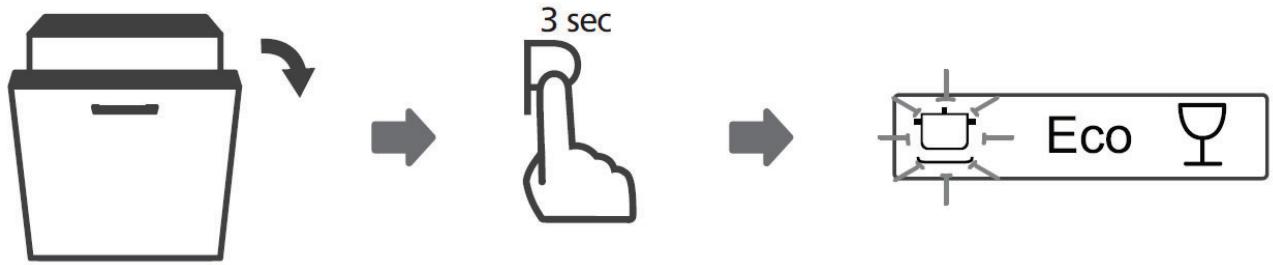

Changement d'un programme de lavage en cours
Un cycle de lavage ne peut être modifié que s'il a fonctionné pendant une courte période, sinon le détergent aura déjà été libéré et le lave-vaiselle aura déjà vidangé l'eau de lavage. Dans ce cas, le lave-vaiselle doit être réinitialisé et le distributeur de détergent doit être rempli. Pour réinitialiser le lave-vaiselle, suivez les instructions ci-dessous:
- Ouvrez un peu la porte pour arrêter le lavage. Une fois que les bras d'aspersion ont cessé de fonctionner, vous pouvez ouvrir complètement la porte.
- Appuyez et maintenez le bouton P enfoncé
- Appuyez plusieurs fois sur P pour sélectionner un nouveau programme.
- Fermez la porte pour démarrer le nouveau programme.

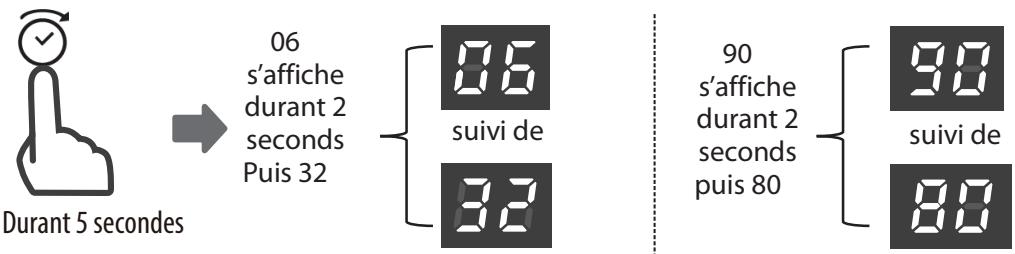

Compteur d'utilisations
Lorsque le cordon d'alimentation est branché, mais que le lave-vaisselle n'est pas en marche, ouvrir la
Ouvrir la porte pour accéder au panneau de contrôle, appuyez sur la touche et maintenez-la enfoncée pendant 5 secondes, l'écran du lave-vaisselle affichera le nombre de cycle.
06 s'affiche pendant deux secondes, puis 32 s'affiche pendant deux secondes, puis l'affichage s'éteint.
Soit 632 cycles au total effectués.
90 s'affiche pendant deux secondes, puis 80 s'affiche pendant deux secondes, puis l'affichage s'éteint.
Soit 9080 cycles au total effectués.
Ouverture automatique
Pour sélectionner cette fonction, appuyez sur et le voyant de ce bouton s'allumera.
Cette fonction ne peut être utilisée qu'avec les programmes Intensif, Universal, ECO, Verre et 90 min.
Après le lavage, la porte s'ouvrira automatiquement pour obtenir plusieurs résultats de séchage.
Remarque!
La porte du lave-vaiselle ne doit pas être bloquée lorsqu'elle est réglée pour s'ouvrir automatiquement.
Cela peut perturber la fonctionnalité de verrouillage de la porte.
Nettoyage et entretien
- Éteignez et débranchez toujours l'appareil avant de le nettoyer.
- Pour éviter que de l'eau ne pénétre dans les composants électriques et de verrouillage de la porte, n'utilisez pas de spray nettoyant.
- N'utilise pas de nettoyants abrasifs ou de tampons à récurer car ils peuvent endommager le revêtement de la surface.
Ce lave-vaisse nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression sur la surface sale des ustensiles). L'eau est pompée par le bras d'aspersion en rotation, passée par un filtre qui enlève les restes de nourriture et les particules sales, puis retourne dans le bras d'aspersion.
L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé.
Remarque:
Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le compartiment sous la grille amovible du filtre.
Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au moins une fois par semaine.)
Nettoyage de la porte et du joint de porte
Nettoyez régulièrement les joints de la porte avec un chiffon doux et humide pour éliminer les dépôts d'aliments.
Lors du chargement du lave-vaisselle, des résidus d'aliments et de boissons peuvent s'égoutter sur les côtes de la porte du lave-vaisselle. Ces surfaces sont en dehors de la cuve de lavage et ne sont pas accessibles par l'eau des bras d'aspersion. Tout dépôt doit être essuyé avant la fermeture de la porte.
Nettoyage du panneau de contrôle
Si un nettoyage est nécessaire, essuyez le panneau de contrôle uniquement avec un chiffon doux et humide.
Nettoyage du dispositif de filtrage
Le dispositif de filtrage situé à la base de la cuve de lavage retient les gros débris du cycle de lavage. Les gros débris récupérés peuvent obstruer les filtres. Vérifiez régulièrement l'état des filtres et nettoyez-les au besoin sous l'eau courante.
Suivez les étapes ci-dessous pour nettoyer les filtres dans la cuve de lavage.

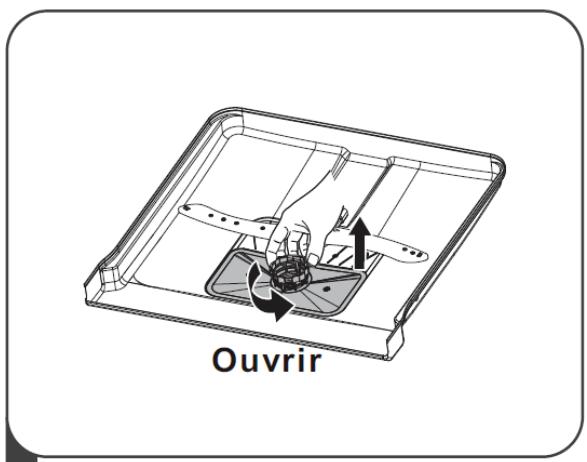

1 Tenez le filtre pour gros débris et faites-le pivoter dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Soulevez le filtre et retirez-le du lave-vaisselle.

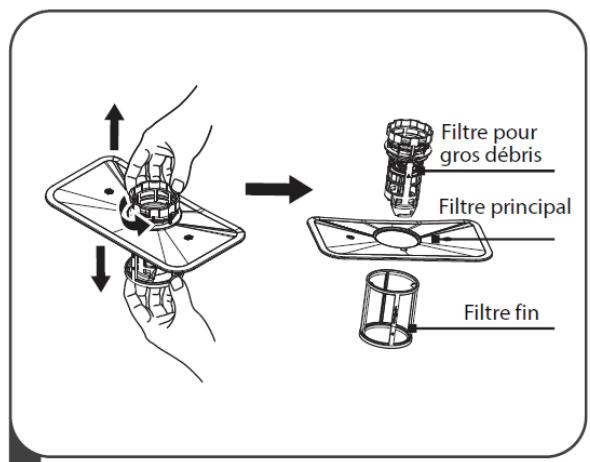

2 Retirez le filtre fin du dispositif de filtrage. Détachez le filtre pour gros débris du filtre principal en pressant doucement les languettes du haut et en le tirant.

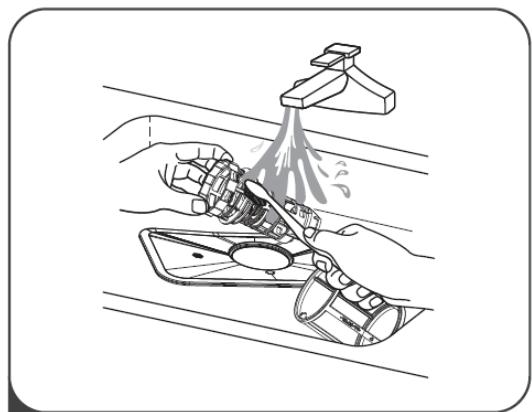

3 Rincez les filtres en les passant sous l'eau courante. Pour un nettoyage plus en profondeur, utilisez une brosse souple de nettoyage.

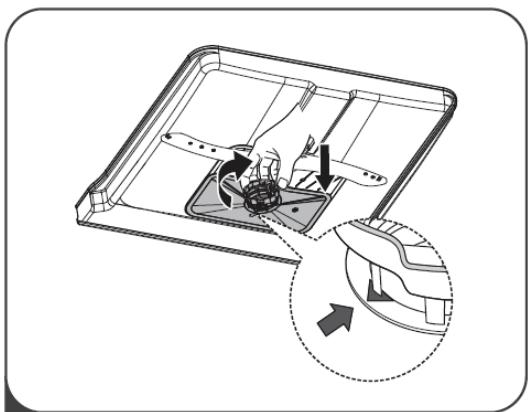

Réassemblez les filtres, replacez l'insert de filtration et faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à la flèche de fermeture.
Avertissements!
- Ne serrez pas trop les filtres. Remettez les filtres dans l'ordre, sinon de gros débris pourraient s'introduire dans le système et provoquer un blocage.
- N'utilisez jamais le lave-vaiselle sans les filtres en place. Un remplacement incorrect des filtres peut réduire le niveau de performance de l'appareil et endommager la vaisselle et les ustensiles.
Nettoyage des bras d'aspersion
Il est nécessaire de nettoyer régulièrement les bras d'aspersion, faute de quoi les produits chimiques pour l'eau dure obstrueraient les jets des bras d'aspersion et les roulements.
Pour nettoyer les bras d'aspersion, suivez les instructions ci-dessous :

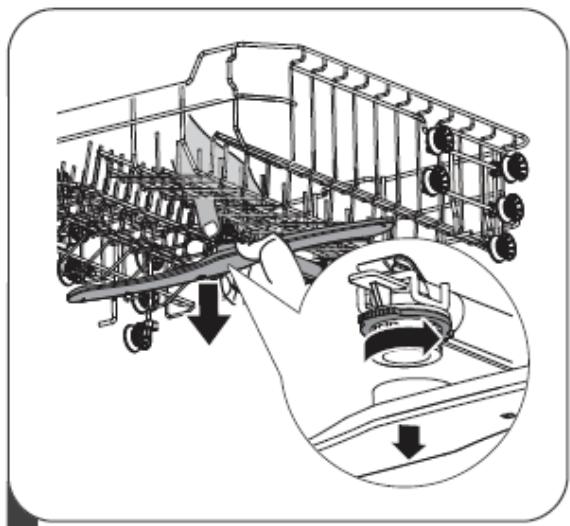

Pour retirer le bras d'aspersion supérieur, maintenez l'écrou au centre et tournez le bras d'aspersion dans le sens inverse des aiguilles d'une montre pour le retirer.

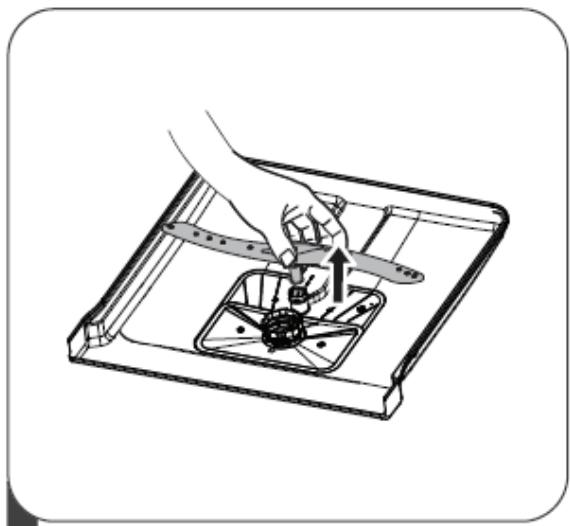

Pour référer le bras d'aspersion inférieur, tirez le bras vers le haut.
3 Lavez les bras à l'eau chaude savonnée à l'aide d'un roseau couple. Replacez-les après les avoir bien rincés.
Précautions contre le gel :
Veuillez prendre des mesures de protection contre le gel sur le lave-vaisselle en hiver. Avec chaque cycle de lavage, procédez comme suit :
- Coupez l'alimentation électrique du lave-vaisselle à la source d'alimentation.
- Fermez l'alimentation en eau et débranchez le tuyau d'arrivée d'eau de la vanne d'eau.
- Vidangez l'eau du tuyau d'arrivée et de la vanne d'eau (utilisez une casserole pour recueillir l'eau).
- Reconnectez le tuyau d'arrivée d'eau à la vanne d'eau.
- Retirez le filtre du fond de la cuve et utilisez une éponge pour absorber l'eau du faisceau.
Après chaque lavage
Après chaque lavage, fermez l'alimentation en eau de l'appareil et laissez la porte légèrement ouverte afin que l'humidité et les odeurs ne restent pas emprisonnées à l'intérieur.
Pas de solvants ou de nettoyage abrasif
Pour nettoyer l'extérieur et les pièces en caoutchouc du lave-vaisselle, n'utilisez pas de solvants ni de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l'eau tiède savonneuse. Pour éliminer les taches ou les traces de la surface intérieure, utilisez un chiffon imbibé d'eau et un peu de vinaigre, ou un produit nettoyant spécifique conçu pour lave-vaisselle.
Lorsque le lave-vaisselle n'est pas utilisé pendant une longue durée
Il est recommandé d'exécuter un cycle de lavage avec le lave-vaisselle vide puis retirez la fiche de la prise de courant, coupez l'alimentation en eau et laissez la porte de l'appareil légèrement ouverte. Cela permettra de préserver les joints de la porte et d'empêcher la formation d'odeurs dans l'appareil.
Déplacement de votre appareil
Si vous devez déplacer l'appareil, essayez de le maintenir en position verticale. Si nécessaire, il peut être placé sur le dos.
Nettoyage des joints
L'un des facteurs responsables de la formation d'odeurs dans le lave-vaiselle est la nourriture qui reste emprisonnée dans les joints. Un nettoyage régulier avec une éponge humide empêchera ces odeurs.
L'examen des tableaux des pages suivantes peut vous aider à solutionner le problème.
Avant d'appeler pour une réparation
| Problème | Causes possibles | Solution possible |
| Le lave-vaiselle ne démarre pas | Le fusible a grillé ou le disjoncteur s'est déclenché. | Changez le fusible ou réenclenchez le disjoncteur. Débranchez tous les autres apparèils branchés sur le même circuit électrique que le lave-vaiselle. |
| L'alimentation en électricité n'est pas activée. | Vérifiéz que le lave-vaiselle est allumé et que sa porte est complètement fermée. Vérifiéz que le cable électrique est bien branché dans la prise de courant. |
| La pression de l'eau est faible. | Vérifiéz que l'alimentation en eau est correctement raccordée et que l'arrivée d'eau est ouverte. |
| La porte n'a pas été correctement fermée. | Fermez complètement la porte. |
| L'eau n'est pas pompée dans le lave-vaiselle. | Le tuyau de vidange est plié. | Inspectez le tuyau de vidange. |
| Les filtres sont encrassés. | Nettoyez les filtres (voir le paragraphe « Nettoyage des filtres »). |
| L'évier de la cuisine est bouché. | Vérifiéz que l'évier de la cuisine se vide correctement. Si l'évier de la cuisine ne se vide pas, demandez à un plombier de l'inspector. |
| Il y a de la mousse dans la cuve. | Le détergent utilisé est inapproprié. | Utilisez exclusivement du détergent spécifiquement concu pour les lave-vaiselles afin d'éviter qu'il n'y ait de la mousse. Si de la mousse se forme, ouvrez la porte du lave-vaiselle et attendez qu'elle se réduise. Ajoutez quelques litres (env 5L d'eau froide au fond du lave-vaiselle. Fermez la porte du lave-vaiselle puis sélectionnez n'importe quel cycle. Initialement, le lave-vaiselleVIDERA l'eau. Ouvrez la porte une fois la vidange terminée et vérifiez si la mousse a disparu. Si nécessaire, répétez cette opération. |
| Du liquide de rincea a été renversé. | Essuyez toujours tout liquide de rincea qui aurait débordé. |
| Les surfaces intérieures de la cuve sont tachées. | Le détergent utilisé contient du colorant. | Assurez-vous que le détergent ne contient pas de colorant. |
| Les surfaces internes sont recouvertes d'un film blanc. | Il est dû aux minéraux contenus dans l'eau dure. | Nettoyez l'intérieur de la cuve avec un chiffon doux humide et un détergent pour lave-vaiselle (portez des gants en caoutchouc. N'utilise jamais aucun produit autre que des détergents spécifiquement concus pour les lave-vaiselles afin d'éviter qu'il n'y ait de la mousse. |
| Il y a des traces de rouille sur les couverts. | Les couverts ne sont pas résistants à la corrosion. | Évitez de laver au lave-vaiselle les articles qui ne résistant pas à la corrosion. |
| Un programme n'est pas exécuté après l'ajout de sel pour lave-vaiselle. Des traces de sel ont pénétrées dans le cycle de lavage. | Exécutez always un programme de lavage sans vaiselle après avoir ajouté du sel. |
| Le bouchon du réservoir à sel est desserré. | Vérifiéz que le bouchon est sécurisé. |
| Le lave-vaiselle est bruyant. | Les plats s'entrechoquent les uns contre les autres. Les bras d'aspersion percutent des plats. | Consultez le chapitre « Charger les paniers » pour repositionner la vaisse. |
| La vaisse n'est pas propre. | Les plats n'ont pas eté correctement positionnés. | Consultez le chapitre « Charger les paniers ». |
| Le programme de lavage sélectionné est trop doux. | Choisissez un programme plus intensif. Consultez le tableau « Programmes de lavage ». |
| Une quantité insuffisante de détergent a été utilisée ou le détergent utilisé n'est pas approprié. | Utilisez davantage de détergent ou changez-en. |
| Les bras d'aspersion sont bloqués. | Modifiez la position des plats pour qu'ils ne gènent pas la rotation des bras d'aspersion. |
| Les filtres ne sont pas propres ou ne sont pas correctement positionnés. | Nettoyez et/ou installez correctement les filtres. |
| Nébulosité sur la verrerie | Combinaison d'eau douce avec trop de détergent | Utilisez moins de détergent si votre eau est douce et sélectionnez un cycle plus court pour laver la verrerie et la nettoyer. |
| Des taches blanches apparaisent sur la vaisse et les verres | Les eaux dures peuvent provoquer des dépôts de tartre. | Vérifiez les paramètres de l'adoucisseur d'eau ou l'état de replissage du réservoir de sel. |
| Des marques noires ou grises sur la vaisse | Des ustensiles en aluminium se sont frottés contre la vaisse. | Utilisez un nettoyant abrasif doux pour éliminer ces marques. |
| Du détergent reste dans le distributeur. | La vaisse bloque le distributeur de détergent. | Rechargez la vaisse correctement. Utilisez des gants si des résidus de détergent restent sur la vaisse pour éviter les irritations cutanées. |
| Les plats ne sèchent pas bien. | Les plats n'ont pas eté correctement positionnés. | Consultez le chapitre « Charger les paniers ». |
| La vaisse est retiree trop+tôt | Ne videz pas votre lave-vaisse immédiatement après le lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'échapper. Attendeze que la température interieure baisse avant de sortir la vaisse. Déchargez d'abord le panier inférieur pour éviter que l'eau ne tombe du panier supérieur. |
| Un programme non approprié a été sélectionné. | S'électionnez un programme dont la durée de lavage est plus longue. |
| Utilisation de couverts avec un revêtement de mauvaise qualité | L'évacuation de l'eau est plus difficile avec ces articles. Les couverts ou la vaisse de ce type ne sont pas adaptés au lavage dans le lave-vaisse. |
Codes d'erreur
| Codes | Signification | Causes possibles | Solution Possible |
| E1 | L'arrivée d'eau prend trop de temps. | Le robinet n'est pas ouvert, ou l'alimentation en eau est restreinte ou la pression d'eau est insuffisante. | Ouvrez le robinet d'eau.Vérifiez si le tuyau d'arrivée n'est pas bloqué.Augmentez la pression d'eau. |
| E3 | La température requise n'est pas atteinte. | L'élement chauffant dysfonctionne | Contez le service après-vente pour replacer l'élement chauffant. |
| E4 | Débordement | Certaines pièces du lave-vaisselle fuiert. | Contactez le service après-vente pour réparer l'appareil ou faire replacer des pièces. |
Avertissements!
Au cas où l'eau déborderait, coupez l'arrivée d'eau avant d'appeler le réparateur. - S'il y a de l'eau dans le bac de base en raison d'un trop-plein ou d'une petite fuite, il faut éliminer l'eau avant de remettre le lave-vaisselle en marche.
| Tension / fréquence nominale | 220-240V~ 50Hz |
| Puisance nominale | 1760-2100 W |
| Pression d'eau | 0,04 – 1 MPa |
| Fiche d'information sur le produitRÉGLEMENT DÉLÉGUÉ (UE) 2019/2017 DE LA COMMISSION en ce qui concernel'étiquetage énergétique des lave-vaisselle menagers |
| Nom du fournisseur ou marque commerciale: Etablissements Darty & fils © | THOMSON |
| Adresse du fournisseur: 9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France |
| Référence du modele: THBIDW45DFULLSLID |
| Paramètres généraux du produit: |
| Paramètre | Valeur | Paramètre | Valeur |
| Capacité nominale (a) (ps) | 10 | Dimensions en cm | Hauteur | 82 |
| Largeur | 45 |
| Profondeur | 55 |
| IEE (a) | 49,9 | Classe d'efficacité énergétique (a) | D |
| Indice de performancede lavage (a) | 1,125 | Indice de performancede séchage (a) | 1,065 |
| Consommation d'énergieen kWh [par cycle], sur la base du programme ecoavec alimentation en eau floide. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. | 0,674 | Consommation d'eau en litres[par cycle], sur la base duprogramme eco. La consommationd'eau réelle dépend des conditionsd'utilisation de l'appareil et de ladurété de l'eau. | 9,0 |
| Durée du programme(a) (h:min) | 3:35 | Type | intégrable |
| Émissions de bruitacoustique dans l'air(a) (dB)(A re 1 pW) | 44 | Classe d'émission de bruitacoustique dans l'air (a) | B |
| Mode arrêt (W) (le cas échéant) | s.o. | Mode veille (W) (le cas échéant) | 0,49 |
| Démarrage différé(W) (le cas échéant) | 1,00 | Mode veille avec maintain dela connexion au réseau (W)(le cas échéant) | s.o. |
| Durée minimale de la garantie offerte par le fournisseur: 24 mois |
| Informations complémentaires: |
| Lien internet vers le site web du fournisseur où se trouvent les informations visées à l'annexe II,point 6, du règlement (UE) 2019/2022 de la Commission: www.darty.com / www.vandenborre.be |
Pour le programme eco.
Pour accéder aux informations sur le modèle stocké dans la base de données des
produits : Cliquez sur le lien
Ne démontez pas et ne réparez pas l'appareil vous-même. Ne pas respecter cette consigne peut entraîner un choc électrique ou des blessures.
Pour demander une réparation professionnelle et commander des pièces de rechange, veuillez vous adresser au service après-vente FNAC DARTY.
Les pièces de rechange pour vos appareils seront livrées sous 15 jours ouvrés après réception de la commande.
Veuillez noter!
Tous les appareils ont une garantie de 2 ans.
La garantie ne couvre pas les dommages causés par une mauvaise installation, une modification non autorisée, une auto-réparation ou une réparation non professionnelle.
Contactez-nous :
| DARTY
www.darty.com | Vanden Borre
in alle vertrouwen
www.vandenborre.be |
| 0978 970 970
24 heures / 24
7 jours / 7 | 02 334 00 00
8h – 18h
Lundi à Samedi |
| 9 Rue des Bateaux-Lavoirs,
94200 Ivry-sur-Seine,
France | Slesbroekstraat 101
1600 Sint-Pieters-Leeuw
Belgium |
En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.
Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.
Vous devez jeter ce produit et son emballage selon les lois et les règles locales.
Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.
Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.
Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.
En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gêne occasionnée.
Établissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 26/02/2024
Points de collecte sur www.quefairedemesdechets.fr
Privilégiez la réparation ou le don de votre appareil!
INSTALLATIE-INSTRUCTIES 7
ALVORENS DE KORVENTE VULLEN 13
DE VAATWASMACHINE VULLEN 14
DE PINEN DICTKLAPPEN 17
WATERONTHARDER GEBRUIKEN 17
VAATWASPROGRAMMA'S 20
EEN WASCYCLUS STARTEN 21
PROBLEMOPLOSING 26
SPECIFICATIONS 28
PRODUCTINFORMATIEBLAD 29
VERWIJDERING 31
| Display | Hoeveelheid glansspoelmiddel |
| d1 | 1,2 |
| d2 | 2,4 |
| d3 | 3,6 |
| d4 | 4,8 |
| d5 | 6,0 |
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France
Vanden Borre
www.vandenborre.be
023340000
8u-18u
MaaarZat
Slesbroekstraat 101
1600 Sint-Pieters-Leeuw
Belgium
Etablissements Darty & fils ©,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 26/02/2024
VISTA PORMENORIZADA DO PRODUCTO 4
ANTES DE INSTALAR A SUA MAQUINA DE LAVAR LOIÇA. 6
Etablissements Darty & fils,
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 26/02/2024
9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France
www.vandenborre.be
023340000
8 AM - 6 PM
Mon to Sat
Slesbroekstraat 101
1600 Sint-Pieters-Leeuw
Belgium
Etablissements Darty & fils ©, 9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 26/02/2024
N°862024010030
Description du produit -
LAVE-VAISSEL
Référence commerciale -
THBIDW45DFULLSLID
Model number:
Modèle numéro
Numéro de modèle
Numéro do modèle:
La présente déclaration de conformité est établie sous la seule responsabilité du fabricant.
Signé par et au nom de – Signed by and on behalf of: Établissements Darty & Fils
Nom - Name : Predrag Petricevic
Fonction - Position : Directeur du Laboratoire Fnac Darty
Ivry-sur-Seine, janvier 30,2024
