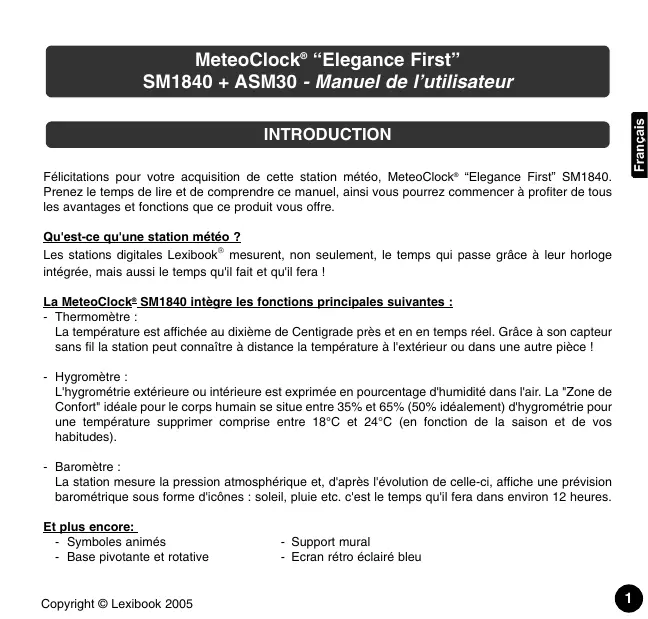

Prenez le temps de lire et de comprendre ce manuel, ainsi vous pourrez commencer à profiter de tous les avantages et fonctions que ce produit vous offre. Qu'est-ce qu'une station météo ? Les stations digitales Lexibook mesurent, non seulement, le temps qui passe grâce à leur horloge intégrée, mais aussi le temps qu'il fait et qu'il fera ! La MeteoClock® SM1840 intègre les fonctions principales suivantes : - Thermomètre : La température est affichée au dixième de Centigrade près et en en temps réel. Grâce à son capteur sans fil la station peut connaître à distance la température à l'extérieur ou dans une autre pièce ! - Hygromètre : L'hygrométrie extérieure ou intérieure est exprimée en pourcentage d'humidité dans l'air. La "Zone de Confort" idéale pour le corps humain se situe entre 35% et 65% (50% idéalement) d'hygrométrie pour une température supprimer comprise entre 18°C et 24°C (en fonction de la saison et de vos habitudes). - Baromètre : La station mesure la pression atmosphérique et, d'après l'évolution de celle-ci, affiche une prévision barométrique sous forme d'icônes : soleil, pluie etc. c'est le temps qu'il fera dans environ 12 heures. Et plus encore: - Symboles animés - Base pivotante et rotative
Affichage de la température et de l'humidité
Indicateur de tendance de température et d’humidité. Enregistrement des températures/humidité (intérieur/extérieur) maximum/minimum. Jours de la semaine disponibles en 8 langues. Support mural ou base. Phases lunaires et marées. Affichage de la température sélectionné par l’utilisateur en °C ou °F. Piles : 2 x LR6/AA.
Mémoire de la pression atmosphérique Pression atmosphérique actuelle Température à l’intérieur Mémoire max/min température/humidité à l’extérieur Canal de l’émetteur à distance & tendance de la température extérieure Température extérieure Humidité intérieure Mémoire max/min température/humidité à l’intérieur Jour de la semaine Affichage alterné des canaux à distance & recherche du signal de l’émetteur Mois et jour Humidité extérieure Histogramme pression atmosphérique Canal de l’émetteur à distance & tendance de l’humidité extérieure Indicateur phases lunaires et marées Affichage de l’heure Active l’écran retro-éclairé Symbole de la tour radio Alarme 1 & 2
* Situées sur le dessus de l’unité principale B bis. Touches de l’unité principale** B6 – History: règle la hauteur par rapport au niveau de la mer, accède à la mémoire des données barométriques. B7 – Touche ▲ : ajuste la hauteur par rapport à la mer, sélectionne l’unité de mesure de la pression. Maintenir enfoncée pour faire défiler les chiffres rapidement. B8 – Touche ▼ / In °C/°F : ajuste la hauteur par rapport à la mer, alterne la température intérieure entre °C/°F. Maintenir enfoncée pour faire défiler les chiffres rapidement. B9 – Alert: règle l’alerte de température. B10 – Touche +(12/24) : ajuste l’alarme et l’alerte, alterne entre l’affichage 12/24 heures, maintenir enfoncée pour faire défiler les chiffres rapidement. B11 – - (Out °C/°F) / Hold : ajuste l’alarme et l’alerte, active la recherche du signal radio, maintenir enfoncée pour faire défiler les chiffres rapidement. ** Situées au dos de l’unité principale
*** Situées au dos de l’émetteur à distance, à l’intérieur du compartiment à piles.
Refermez le compartiment à piles et resserrez la vis.
à distance sont faibles, l’indicateur sera affiché sur l’unité principale au-dessus de l’humidité extérieure [A14]. Veuillez remplacer les piles de l’émetteur à distance. sera aussi affiché sur la partie supérieure de l’écran de l’émetteur. Lorsque l’écran LCD de l’unité principale faiblit, cela indique que les piles sont faibles et doivent être remplacées.
REGLAGE DE L’EMETTEUR A DISTANCE 1. Dévissez la porte du compartiment à piles située à l’arrière de l’émetteur à distance et insérez 2 piles LR03 pour commencer les réglages.
4. Appuyez sur la touche TX [D3] pour synchroniser l’émetteur avec vos réglages. L’icône est affiché en [C5]. 5. Insérez 2 piles LR6 au dos de l’unité principale. Note : la SM1840 comprend une unité principale et un émetteur à distance. Pour obtention d’émetteurs additionnels, veuillez consulter la section ACCESSOIRES à la fin de ce guide. La SM1842 comprend 2 émetteurs à distance et la SM1843, 3 émetteurs à distance. SYNCHRONISATION 1. La synchronisation s’effectue automatiquement et fonctionne après environ 2 minutes dès que les piles sont installées pour la première fois dans l’unité principale. 2. Au cours de ces 2 minutes, l’unité principale capte les signaux de température et d’humidité de l’émetteur à distance et affiche les données relevées. Si vous n’avez qu’un seul émetteur à distance, l’unité principale sera automatiquement synchronisée au canal réglé sur l’émetteur. Réglage automatique de l’horloge: 1. La SM1840 est conçue pour synchroniser automatiquement son horloge et calendrier si elle se trouve à moins de 1500km des signaux radios émetteur de l'horloge atomique de Francfort en Allemagne (DCF77). Lorsque la SM1840 se trouve à cette portée, son mécanisme de contrôle radio annulera tous les réglages manuels. 2. L’horloge scanne automatiquement les signaux RF 433MHz dès que les piles de l’unité principale sont installées. Lorsque l'appareil reçoit le signal radio, le symbole de la Tour Radio “ ”commence à clignoter [A20]. Une réception complète prend environ 10 minutes selon de la puissance du signal radio. 3. Lorsque la réception est complète, le symbole de la Tour Radio “ ” cessera de clignoter et restera immobile. Pour une meilleure réception, placez la station météo loin d'objets en métal et appareils électriques (comme une télévision, un ordinateur, un moniteur, etc.) pour minimiser les interférences. Copyright © Lexibook 2005
- L’horloge recherchera automatiquement le signal radio chaque jour à 3:00am afin d’assurer la justesse de l’heure. Si la réception ne fonctionne pas, le scan s’arrêtera et l’unité tentera un nouveau scan à 4:00am, 5:00am et 6:00am. - Si la réception échoue ou que l’unité est hors de portée de l’horloge automatique, le scan s’interrompt et “ ” disparaît de l’écran LCD. - Vous pouvez activer l’horloge automatique manuellement en appuyant et maintenant la touche [B11] pendant 3 secondes. Appuyez et maintenez la touche [B11] à nouveau pour interrompre le scan du signal DCF. INSTALLATION DE L’EMETTEUR ET DE L’UNITE PRINCIPALE Émetteur à distance L’émetteur à distance peut être placé verticalement sur une surface lisse ou sur un support mural. Pour assurer une bonne transmission, l’émetteur ne doit pas être installé sur une surface métallique ou à proximité d’une surface métallique. Avant de déterminer l’emplacement de l’émetteur, assurez-vous que l’unité principale recevra les signaux de l’émetteur. Il est aussi recommandé de placer l’émetteur aussi près que possible de l’unité principale afin d’éliminer toute interférence. L’émetteur à distance peut aussi être placé sur un support mural. Pour ce faire, localisez l’emplacement pour support mural situé au dos de l’émetteur et fixez l’émetteur sur un crochet ou clou. L’unité principale L’unité principale peut être posée sur sa base rotative et pivotante ou sur son support mural (tous deux inclus). Pour la base, enfoncez la prise de l’unité principale (située sous l’unité) dans la base. Placez la base sur une surface lisse et stable. Pour utiliser le support mural, insérer une vis dans chaque trou du support mural (2) et le fixer au mur. Ensuite, enfoncez la prise de l’unité principale dans le support mural.
2. Si la température extérieure est inférieure à -20 °C, il est obligatoire d’utiliser la prise filaire externe de l’émetteur pour éviter de geler les piles de celui-ci. 3. Pour utiliser la prise externe, insérez-la sur le côté droit de l’émetteur à distance. ECRAN RETRO-ECLAIRE : Pour activer l’écran retro-éclairé, appuyez sur la touche [A19], située sous l’écran LCD de l’unité principale. L’écran resta éclairé pendant 5 secondes.
Si la SM1840 se situe à l’extérieur de la portée du signal radio DCF77 de Francfort ou si le signal est brouillé, veuillez régler l’horloge et le calendrier manuellement en suivant les instructions ci-dessous. Si l’unité est située dans la portée du signal radio, vous avez le choix de personnaliser certains réglages : la langue d’affichage du jour de la semaine par exemple. 1. La séquence de réglage s’affiche dans l’ordre suivant : Heures ➞ Minutes ➞ Secondes ➞ Année ➞ Séquence Mois/Jour ➞ Mois ➞ Jour ➞ Fuseau Horaire ➞ Langue d’affichage du jour de la semaine 2. Appuyez et maintenez enfoncée la touche [B4] pour entrer en mode de réglage de l’horloge/ calendrier. 3. Horloge et calendrier : Appuyez sur les touches “+” [B10] ou “-” [B11] pour ajuster vos réglages et appuyer sur [B4] pour confirmer chaque réglage. 4. La séquence mois/jour vous offre l’option de choisir l’ordre d’affichage du mois et du jour (MM/JJ ou JJ/MM). 5. Fuseau horaire : si vous ne recevez aucun signal radio émetteur, le fuseau horaire doit être réglé à 0. La fonction fuseau horaire est utilisée dans les pays qui reçoivent le signal radio émetteur mais qui ne sont pas situés dans le fuseau horaire +1 (fuseau horaire de Madrid, Paris, Rome, Berlin). Copyright © Lexibook 2005
À l’extérieur du mode de réglage de l’horloge, appuyez sur la touche [B10] pour alterner entre le mode 12 ou 24 heures. Alarm Clock Function: 1. La séquence de l’alarme est comme suit : Horloge ➞ Alarme 1 4. Appuyez sur les touches [B10] et [B11] pour ajuster l’heure et appuyez sur [B4]. 5. Appuyez sur les touches [B10] et [B11] pour ajuster les minutes et appuyez sur [B4]. 6. Appuyez sur les touches [B10] et [B11] pour activer/désactiver l’alarme et appuyez sur [B4] pour confirmer vos réglages de l’alarme. Quand une alarme est activée, son icône ( et/ou ) sera affichée sous l’horloge. 7. Quand une alarme sonne, ou clignote. Appuyez sur la touche de l’écran retro-éclairé [A19] pour activer le snooze (répétition de l’alarme). L’alarme sonnera à nouveau 5 minutes plus tard. Entre-temps, l’icône de cette alarme continuera à clignoter. Appuyez sur n’importe qu’elle autre touche pour interrompre l’alarme. L’alarme sonnera à nouveau le lendemain à l’heure réglée. Si vous souhaitez désactiver l’alarme complètement, vous devez l’éteindre (voir étape 6).
Sur Internet vous pourriez vous connecter à : http://www.ign.fr/ Exemple : En bas à gauche de la page web de l’IGN sélectionnez "Je m’intéresse à…" ➞ " Coordonnées Altitudes". Puis en bas à droite de la nouvelle page affichée "Altitude, coordonnées, cartes et photos sur…" ➞ "Tapez le nom de votre commune" puis validez sur la flèche. Les coordonnées et l’altitude minimale et maximale sont affichées. En règle générale une moyenne de ces deux chiffres sera suffisante à votre station météo. Si l’écart est trop grand ou pour obtenir une altitude exacte cliquez sur "Consultez les fiches signalétiques des repères de nivellement" à gauche du tableau et suivez les indications à l’écran. Note : Lexibook n’est en aucune façon affilié ou en relation avec l’IGN. Ces informations sont données à titre strictement indicatif afin d’aider l’utilisateur qui est libre de se renseigner afin de trouver d’autres manières de connaître son altitude. Réglages : Dès que le processus de synchronisation est complété et que l’horloge et le calendrier sont réglés, vous devez entrer la hauteur (en mètres) où se trouve la station météo par rapport au niveau de la mer : 1. Appuyez et maintenez [B6] ; la hauteur en mètres clignote [A4]. 2. Appuyez sur [B7] pour augmenter la hauteur à la dizaine près et sur [B8] pour la diminuer. Pour ajuster la hauteur plus rapidement, maintenez les touches [B7] / [B8] enfoncées. L’intervalle se situe entre 200m sous le niveau de la mer jusqu’à 2,500m au dessus du niveau de la mer.
Symboles Animés de Prévisions Météorologiques Cette station météo est capable de détecter les changements de pression atmosphérique, et en se fondant sur les données enregistrées, peut prévoir le climat pour les prochaines 8 à 12 heures. La portée effective couvre un territoire de 30 – 50km. Il y a 5 différents symboles de prévision météorologique [A1] :
Après avoir effectué les réglages, la prévision du temps de l'appareil ne sera effective qu'après 12 à 24 heures. Cette période de temps sera suffisante pour que la station météo s'adapte à une altitude constante et pour qu’elle indique ainsi des résultats les plus précis possible. Une précision absolue ne peut toutefois pas être garantie en ce qui concerne les prévisions météorologiques. La fonction de prévision du temps possède un niveau de précision d'environ 75% dû aux variétés d'environnement pour lesquels la station météo a été conçue.
Pourquoi étudier la pression atmosphérique ?
Tendance de la pression L’indicateur de tendance affiché en [A2] indique la tendance de la pression atmosphérique.
12 dernières heures. Les prévisions météorologiques, sous forme d’icônes animés [A1], dépendent de l’évolution de la pression atmosphérique. En consultant l’histogramme de la pression atmosphérique, vous pouvez évaluer le degré de probabilité ou l’intensité de la prévision du temps affiché. Par exemple, si la pression a augmenté régulièrement au cours des 12 dernières heures, mais diminue légèrement dans les 3 prochaines heures, la station météo pourrait annoncer de la pluie. Cependant, vous pouvez estimer que la probabilité de pluie reste faible. De plus, si vous observez un mouvement soudain et important de la pression, la prévision météorologique risque d’être extrême. Par exemple, si la station météo annonce de la pluie et vous observez une soudaine et importante diminution de la pression, la pluie risque d’être forte et violente. La colonne de gauche indique le changement de pression sur la période précédente en onces de mercure et la colonne de droite en hecto-Pascal. La ligne du bas indique la période d'échantillonnage (hr = heure). Pour consulter les données sur la pression atmosphérique (jusqu’à 12 heures auparavant), appuyez sur la touche [B6]. L’heure d’échantillonnage sera affichée en [A3]. L’exemple ci-dessous affiche la pression barométrique recueillie 12 heures auparavant.
Vous pouvez choisir d’afficher la température intérieure [A5] en Celsius (°C) ou Fahrenheit (°F) en appuyant sur la touche [B8]. Pour la température extérieure [A8], appuyez sur [B11] pour alterner entre °C et °F.
3. Appuyez sur [B9] pour confirmer. 4. Utilisez les touches [B10] et [B11] pour régler la limite supérieure de l’alerte de température “▲” et appuyez sur [B9] pour confirmer. 5. Utilisez les touches [B10] et [B11] pour régler la limite inférieure de l’alerte de température “▼” et appuyez sur [B9] pour confirmer. 6. Par exemple, vous pouvez régler l’alerte de température entre 0°C et 35°C. Chaque fois que l’émetteur à distance enregistre une température inférieure à 1°C ou supérieure à 34°C, l’alerte de température sonnera et [A8] clignotera. L’alerte sonnera pendant quelques secondes, s’arrêtera, et sonnera à nouveau quelques secondes plus tard jusqu’à ce qu’elle soit désactivée ou que la température extérieure ne soit plus dans l’intervalle de l’alerte. 7. Quand l’alerte de température est activée, le symbole “▲” apparaît en [A5] et le symbole “▼” en [A8]. Appuyez sur [B9] pour activer/désactiver l’alerte de température.
Données maximales/minimales de température et humidité à l’intérieur : 1. Appuyez sur [B3] une fois pour accéder à la température [A5] et humidité [A9] maximales enregistrées à l’intérieur. “MAX” s’affiche en [A10]. 2. Appuyez sur [B3] deux fois pour accéder à la température [A5] et humidité [A9] minimales enregistrées à l’intérieur. “MIN” s’affiche en [A10]. 3. Appuyez et maintenez enfoncée la touche [B3] pour effacer les enregistrements de température et humidité à l’intérieur. Données maximales/minimales de température et humidité à l’extérieur : 1. Appuyez sur [B5] une fois pour accéder à la température [A8] et humidité [A14] maximales enregistrées à l’extérieur. “MAX” s’affiche en [A6]. Copyright © Lexibook 2005

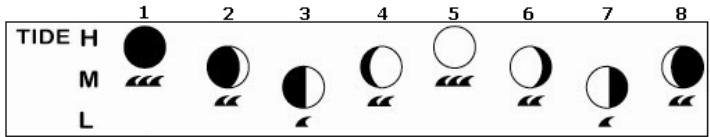

Tout au long du mois lunaire de 28 jours, la Lune change d'aspect. En effet, étant une boule suspendue dans l'espace, la Lune est toujours à moitié éclairée par le Soleil. Comme elle tourne autour de la Terre, cette partie éclairée change continuellement d'apparence, d'où les phases lunaires. La phase lunaire [A17] est automatiquement réglée en fonction des réglages de l'année/mois/date. 1. Nouvelle lune 2. Premier croissant 3. Premier quartier 4. Lune gibbeuse croissante Au cours de chaque période d’environ 12 heures, les océans de chaque côté de la planète se soulèvent légèrement, puis redescendent. Les marées naissent de ce mouvement ondulaire, résultat de la force gravitationnelle de la Lune et du Soleil ainsi que des rotations de la Terre, du Soleil et de la Lune. Votre station météo affiche l’amplitude potentielle (et relative à la lune) des cohéficients de marées [A17] comme suit : H : Marées fortes
Affichage de la température et de l’humidité : Vous pouvez lire données sur la température et l’humidité récoltées par chaque émetteur à distance en appuyant sur [B2]. La séquence est :
Les mesures de température de l'émetteur à distance et du récepteur ne sont pas les mêmes.
Placez l'horloge légèrement en hauteur près d'une fenêtre, loin de tout objet en métal ou d'appareils électriques tels que télévisions, ordinateurs, moniteurs, etc. Attendez durant 1-2 minutes pour s'assurer si l'émetteur à distance et le récepteur sont en phase. Dans le cas contraire, réinitialisez le récepteur en pressant le bouton CHANNEL pendant 3 secondes jusqu'à entendre un bip.
- La température est peut être sous -30°C. - Les piles de l'émetteur à distance sont peut être usagées et ont besoin d'être changées. - Placez l'émetteur à distance plus près du récepteur. - Assurez vous que l'émetteur à distance est éloigné de sources de perturbations électriques.
