DRA 500AE - Lecteur réseau audio DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur stéréo intégré
Caractéristiques techniques principales	Amplification de 2 x 85 W (8 ohms), 2 x 100 W (6 ohms)
Alimentation électrique	AC 230 V, 50/60 Hz
Dimensions approximatives	434 mm x 151 mm x 339 mm
Poids	7,5 kg
Compatibilités	Compatible avec divers systèmes audio, entrées RCA, entrée phono
Fonctions principales	Entrées numériques, contrôle de tonalité, mode direct, sortie casque
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques abrasifs
Pièces détachées et réparabilité	Réparabilité modérée, pièces disponibles via le service après-vente Denon
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, respecter les instructions de sécurité
Informations générales utiles	Idéal pour les audiophiles, design élégant, bonne qualité sonore

FOIRE AUX QUESTIONS - DRA 500AE DENON

Comment réinitialiser mon DENON DRA 500AE ?

Pour réinitialiser votre DENON DRA 500AE, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que le logo DENON apparaisse.

Pourquoi mon DENON DRA 500AE ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le cordon d'alimentation n'est pas endommagé.

Comment connecter mon DENON DRA 500AE à mon téléviseur ?

Utilisez un câble audio optique ou des câbles RCA pour relier la sortie audio de votre téléviseur à l'entrée audio correspondante de votre DENON DRA 500AE.

Pourquoi je n'entends pas de son de mes haut-parleurs ?

Vérifiez que les haut-parleurs sont correctement connectés et que le volume est réglé à un niveau audible. Assurez-vous également que l'entrée audio correcte est sélectionnée.

Comment régler les paramètres audio de mon DENON DRA 500AE ?

Accédez au menu des paramètres en utilisant la télécommande. Naviguez vers l'option 'Audio' pour ajuster les niveaux de basses, de treble et d'autres paramètres audio.

Mon DENON DRA 500AE se coupe de manière inattendue, que faire ?

Cela peut être dû à une surchauffe. Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Si le problème persiste, contactez le service client.

Comment mettre à jour le firmware de mon DENON DRA 500AE ?

Visitez le site Web de DENON pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre appareil via USB.

Est-il possible de connecter mon DENON DRA 500AE à un réseau Wi-Fi ?

Le DENON DRA 500AE ne prend pas en charge la connexion Wi-Fi. Vous pouvez utiliser des câbles audio ou un adaptateur Bluetooth pour le connecter à des appareils sans fil.

Que faire si mon DENON DRA 500AE ne détecte pas les stations de radio ?

Assurez-vous que l'antenne est correctement installée. Essayez de rechercher les stations manuellement et vérifiez la qualité du signal.

Comment régler la balance entre les haut-parleurs gauche et droit ?

Utilisez la télécommande pour accéder au menu 'Audio', puis recherchez l'option 'Balance' pour ajuster le niveau entre les haut-parleurs gauche et droit.

MODE D'EMPLOI DRA 500AE DENON

Avant l'utilisation 2

Précautions d'installation 2

Insertion des piles 3 Portée de la télécommande 3

Nomenclature et fonctions 4

Panneau avant 4 Affichage 4 Panneau arrière 5 Unité de télécommande 5

Connexions

Indications de cablages 6 Connexion des enceintes 6,7 Connexion d'un lecteur DVD 7 Connexion d'un tuner TV/DBS 7 Connexion d'un lecteur CD 8 Connexion d'une platine cassette ou enregistreuse MD 8 Connexion d'une platine cassette ou enregistreuse CD 8 Connexions des bornes d'antenne 9 Connexion de iPod 10 Connexion du cordon d'alimentation 10

Fonctionnement

Avant l'utilisation 11

Reproduction de la source d'entrée 11

Désactivation provisoire du son (MUTING) 11 Ecoute au casque 11 Sélectionner les enceintes 11 Vérification de la source programme actuellement en cours de reproduction, etc. 12 Commutation de la luminosité de l'affichage 12 Sélectionner le mode de lecture (PURE DIRECT) 12 Réglage de commande de tonalité 12 Ajuster le volume d'enceinte 12

Écoute de la radio

Mémoire préréglée automatique 12 Accord automatique 13 Accord manuel 13 Mémoire préréglée 13 Rappel des stations avec les touches préréglées 13 RDS (Système de radiocommunication de données) 14 Recherche RDS 14 Recherche PTY 14 Recherche TP 15 RT (Texte radio) 15 Changement de l'affichage des informations RDS 15

Lecture d’un iPod 16

Réglage de l'assignation d'iPod 16 Ecoute de musique 17 Ecoute de musique en mode de Navigation 17 Visionnage d'images fixes et de vidéos (uniquement sur les iPod équipés de la fonction diaporama/video) 18 Déconnexion du iPod 18

Enregistrement d'un programme source (enregistrement de la source avec contrôle simultané) 18 A propos des fonctions de mémoire 18 Initialisation du microprocesseur 18

Dépistage des pannes 19

Spécifications 20

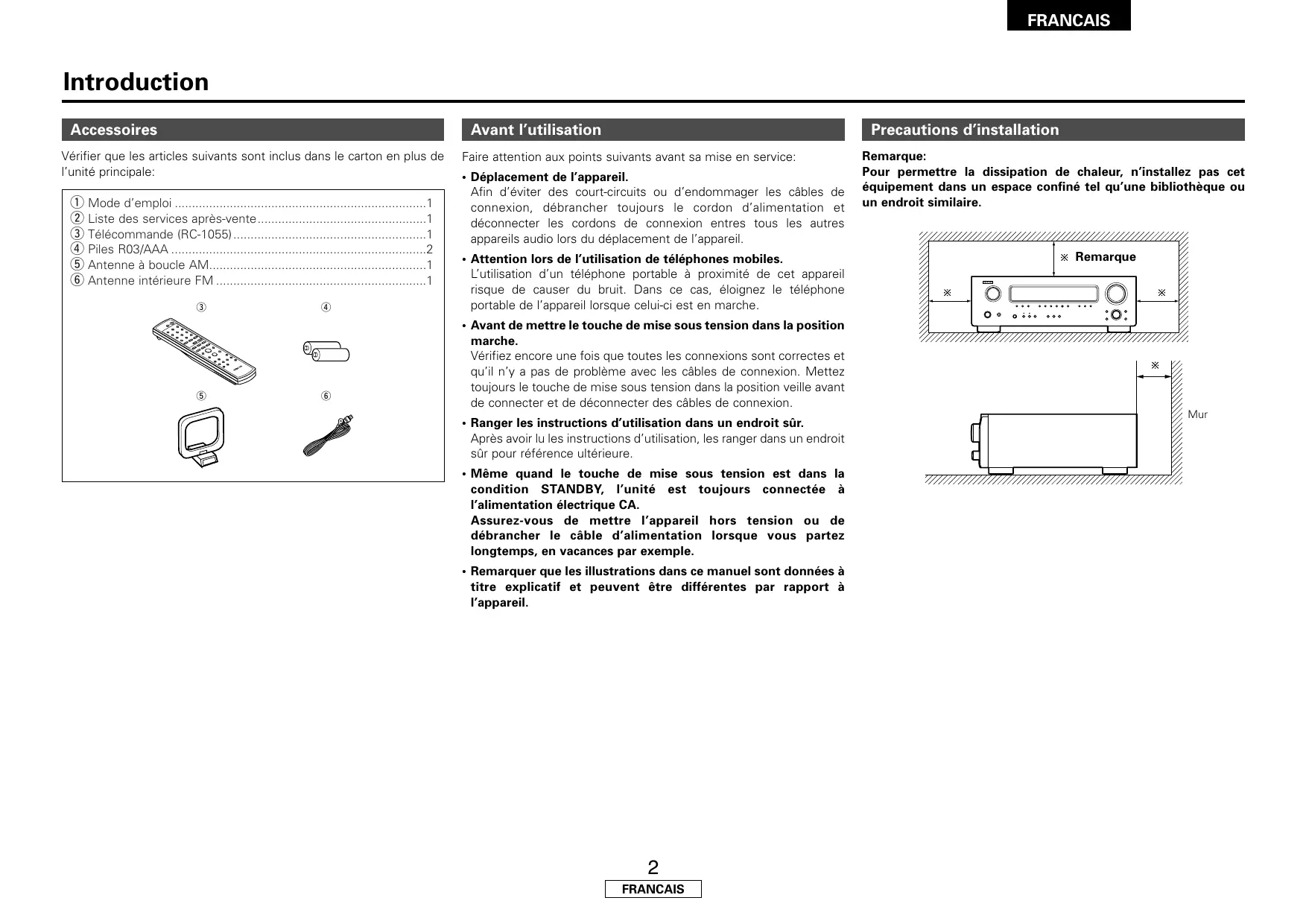

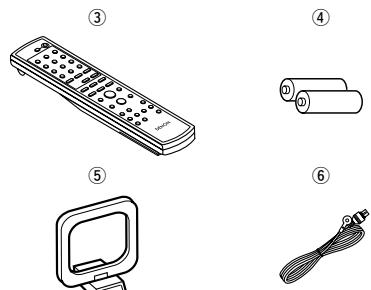

Accessoires

Vérifier que les articles suivants sont inclus dans le carton en plus de l'unité principale :

① Mode d'emploi 1 ② Listes des services après-vente 1 ③ Télécommande (RC-1055) 1 ④ Piles R03/AAA 2 ⑤ Antenne à boucle AM 1 ⑥ Antenne intérieure FM 1

Avant l'utilisation

Faire attention aux points suivants avant sa mise en service :

• Déplacement de l'appareil.

Afin d'éviter des courts-circuits ou d'endommager les câbles de connexion, débrancher toujours le cordon d'alimentation et déconnecter les cordons de connexion entre tous les autres appareils audio lors du déplacement de l'appareil.

• Attention lors de l'utilisation de téléphones mobiles.

L'utilisation d'un téléphone portable à proximité de cet appareil risque de causer du bruit. Dans ce cas, éloignez le téléphone portable de l'appareil lorsque celui-ci est en marche.

• Avant de mettre le touche de mise sous tension dans la position marche.

Vérifiez encore une fois que toutes les connexions sont correctes et qu'il n'y a pas de problème avec les câbles de connexion. Mettez toujours le touche de mise sous tension dans la position veille avant de connecter et de déconnecter des câbles de connexion.

• Ranger les instructions d'utilisation dans un endroit sûr.

Après avoir lu les instructions d'utilisation, les ranger dans un endroit sûr pour référence ultérieure.

• Même quand le touche de mise sous tension est dans la condition STANDBY, l'unité est toujours connectée à l'alimentation électrique CA.

Assurez-vous de mettre l'appareil hors tension ou de débrancher le cable d'alimentation lorsque vous partez longtemps, en vacances par exemple.

• Remarquez que les illustrations dans ce manuel sont données à titre explicatif et peuvent être différentes par rapport à l'appareil.

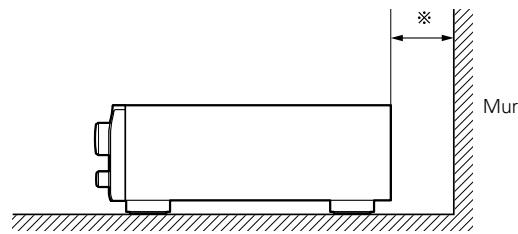

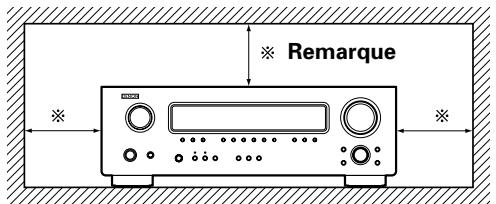

Précautions d'installation

Remarque:

Pour permettre la dissipation de chaleur, n'installez pas cet équipement dans un espace confiné tel qu'une bibliothèque ou un endroit similaire.

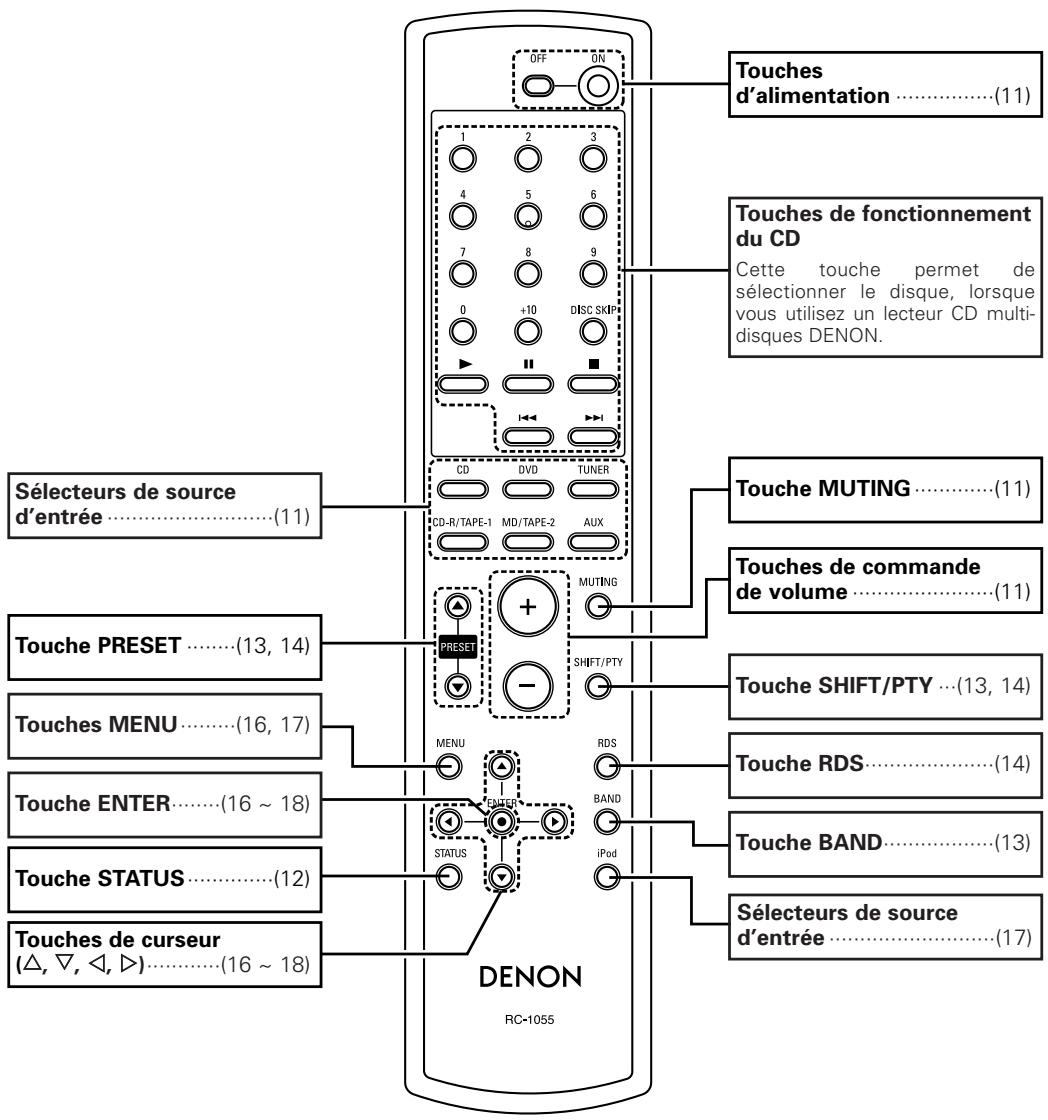

Le DRA-500AE peut être commandé à l'aide de la télécommande (RC1055) fournie, qui peut également être utilisée pour commander les produits suivants:

• Composants Denon

Insertion des piles

① Déposer le couvercle arrêté de l'unité de télécommande.

② Placez deux piles R03/AAA dans le compartiment à piles dans le sens indiqué.

③ Remettre le couvercle arrêté en place.

Remarques sur les piles:

• Remplacer les piles par des neuves si l'appareil ne fonctionne pas lorsque l'unité de télécommande est actionnée à proximité. (La pile fournie ne sert que pour la vérification du fonctionnement.)
• Lors de l'insertion des piles, toujours procéder dans la bonne direction, en suivant les marques "⊕" et "Θ" du compartiment à piles.
• Pour éviter des dommages ou une fuite du liquide de pile :
• Ne pas utiliser de pile neuve avec une ancienne.
• Ne pas utiliser deux types de piles différents.
• Ne pas court-circuiter, démonter, CHAuffer ou jeter les piles dans des flammes.
• Otez les piles de la télécommande si elle ne doit pas être utilisée pendant une longue période.
• Si le liquide de pile devait fuir, essuyer soigneusement le liquide de l'intérieur du compartiment à piles, et insérer de nouvelles piles.
• Lors du remplacement des piles, avoir les piles neuves à portée de la main, et les insérer aussi rapidement que possible.

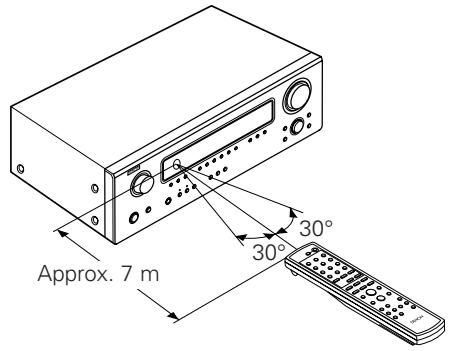

Portée de la télécommande

• Pointer la télécommande sur le détecteur de télécommande lors de son utilisation.
• La télécommande peut être utilisée d'une distance allant jusqu'à 7 mètres environ, à un angle horizontal jusqu'à par rapport au détecteur.

Remarque:

• Le capteur est sensible à la lumière : qu'elle soit solaire ou artificielle, elle comporte des rayons infrarouge pouvant perturber le contrôle.

Nomenclature et fonctions

Pour les détails sur les fonctions de ces pièces, se reporter aux pages données entre parenthèses ( ).

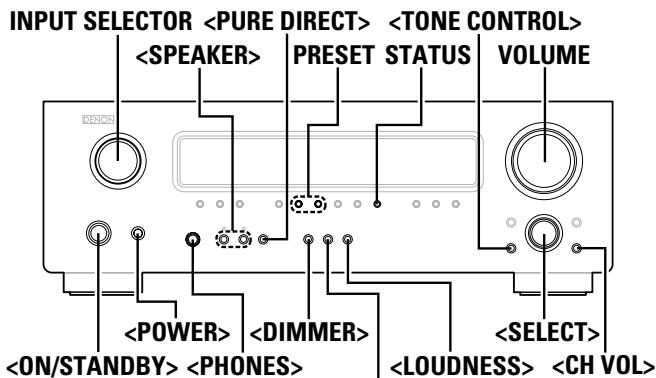

Panneau avant

1 Touche de mise sous tension ⑤ Touche CH VOL (12) (ON/STANDBY) (11) ⑥ Touche ENTER (16 ~ 18) Témoin principal (11) Molette de contrôle VOLUME (11) 3 Interrupteur principal (11, 18) Touche RT (15) 4 Prise de casque d'écoute (PHONES) ……………………(11) ⑨ Touche PTY. …………………………………………(14) 5 Touche MODE (13, 18) Touche BDS (14) 6 Touches SPEAKER (11) Affichage 7 Touche PURE DIRECT (12) Touches TUNING (A,▼) (13) 8 Touche DIMMER (12) Touches PRESET. (13, 14) 9 Touche TONE DEFEAT (12) Touches SHIET (13) 10 Touche LOUDNESS (12) Touche MEMORY (13, 17) 1 Touche STATUS (12) Caneton de télécommande (3) 12 Touche MENU (16, 17) Touche BAND (13) 13 Touche TONE CONTROL (12) Molette INPUT SELECTOR (11) 14 Molette SELECT (12, 17)

Affichage

Témoin de canal de signal

S'allume lorsque le canal prénéglé est affiché sur 2. 2 Affichage des informations principales sur le système 3 Témoin de volume

Ce témoin affiche le niveau sonore.

Témoin STEREO

Ce témoin s'allume lorsqu'une émission en FM Stéréo est captée.

5 Témoin AUTO

Ce témoin s'allume lorsque la sélection des stations de radio se fait en mode de syntonisation automatique.

6 Témoin TUNED

Ce témoin s'allume lorsqu'une émission en FM/AM est captée.

Témoin RDS

Ce témoin s'allume lorsqu'une émission en RDS est captée.

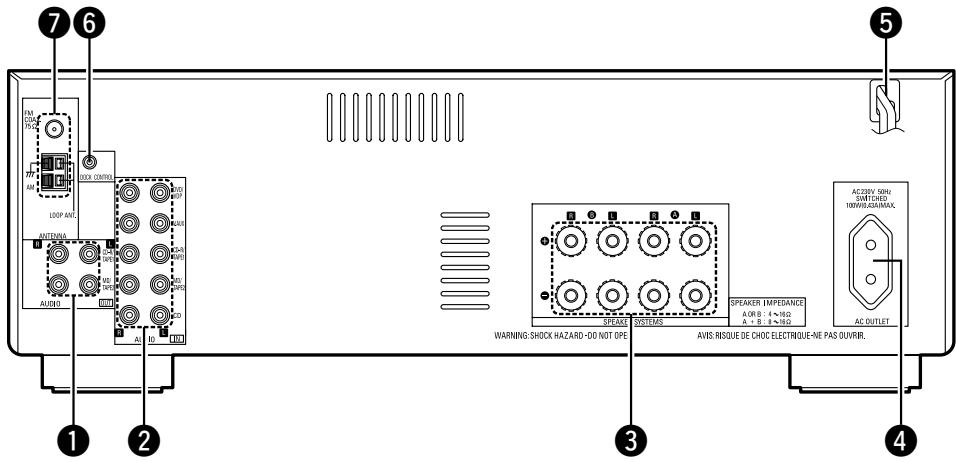

Panneau arrière

1 Bornes AUDIO OUT (8) 2 Bornes AUDIO IN (7,8) 3 Bornes d'enceintes (7) 4 Prise secteur CA (10)

5 Cordon d'alimentation (10) 6 Prise DOCK CONTROL (10) 7 Bornes ANTENNA (9)

Indications de cablages

Les schémas de liaisons des pages suivantes impliquent l'utilisation des câbles de connexion optionnels suivants (non fournis).

Câble audio	Direction des signaux
A Connexions analogiques (Stéréo) (Blanc) L (Rouge) R Câble RCA analogue	IN OUT OUT IN
B Connexions d'enceintes + - Câble d'enceinte	+ -

Remarque:

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, réferez-vous également au mode d'emploi des autres composants.
• S'assurer de connecter correctement les canaux, gauche (L) avec gauche (L) et droit (R) avec droit (R).
• Ne pas mettre en faisceau les cordons d'alimentation avec les câbles d'enceinte. À défaut d'une telle précaution, un bourdonnement ou du bruit pourrait être généré.

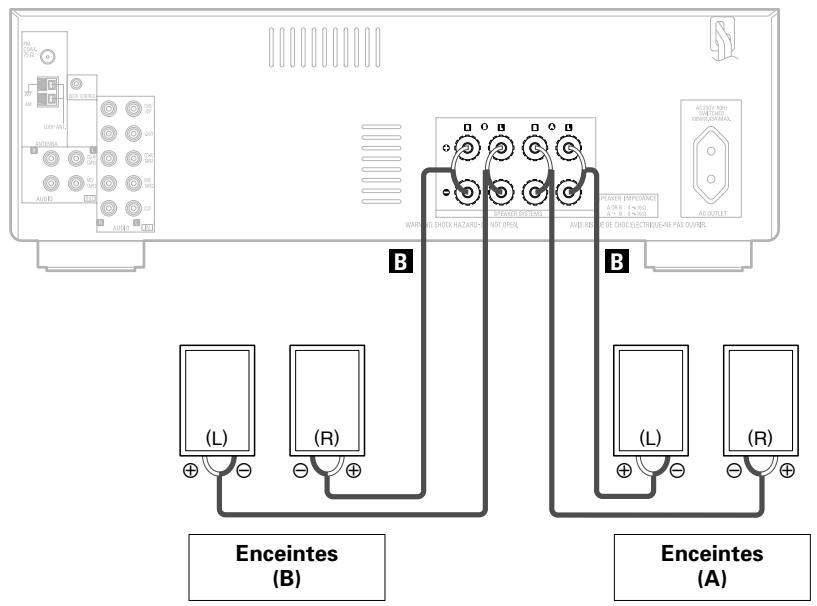

Connexion des enceintes

Connectez les bornes d'enceinte aux enceintes en respectant les polarités ( avec , avec ).

Remarque:

Lorsque vous effectuez les connexions, veillez à ce qu'aucun des différents conducteurs du câble d'enceinte n'entre en contact avec les bornes voisines, avec d'autres conducteurs de câble d'enceinte, ou avec le panneau arrière et les vis.

NE JAMAIS toucher les bornes d'enceinte lorsque l'ampli est sous tension, risque de décharge électrique.

Connexion des câbles d'enceinte

1. Desserer en tournant dans le sens contraire des aiguilles d'une montre.
2. Insérer le cordon.

Bien torsader ou terminer les fils d'ame.

1. Serrer en tournant dans le sens des aiguilles d'une montre.

Impédance d'enceinte

Enceinte	Impédance
A, B	4 ~ 16 Ω/ohms
A+B	8 ~ 16 Ω/ohms

Remarque sur l'impédance des enceintes

Lors de l'utilisation d'enceintes d'une impédance inférieure à la valeur désignée (par exemple 4 Ω/ohms), la lecture pendant de longues périodes à un niveau de volume élevé pourrait provoquer une montée de température, qui active le circuit de protection.

Lorsque le circuit de protection est activé, la sortie aux enceintes est coupée et le voyant d'alimentation clignote. Si cela se produit, débrancher le cordon d'alimentation, attendre le refroidissement de l'appareil et augmenter la ventilation autour de l'appareil. Vérifier également le câblage des câbles d'entrée et des câbles d'enceinte. Ensuite, rebrancher le cordon d'alimentation et allumer de nouveau l'appareil. Si le circuit de protection est à nouveau activé bien qu'il n'y ait pas de problème de câblage ou de ventilation autour de l'appareil, couper l'alimentation, et contacter le centre technique DENON.

Connexions

□ Connexions

Lors des connexions, se reporter également aux instructions d'utilisation des autres composants.

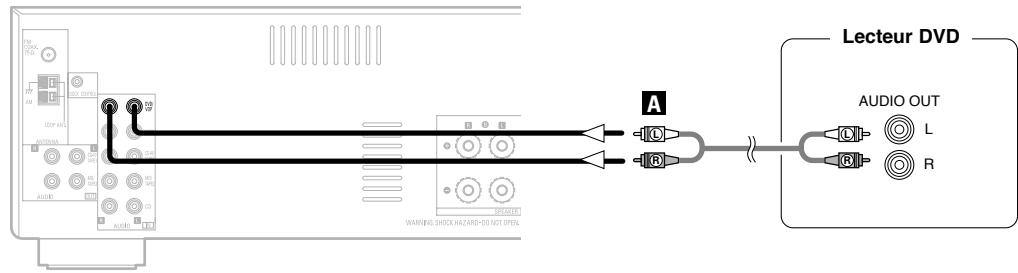

Connexion d'un lecteur DVD

• Connectez le lecteur de disque vidéo non-DVD (tel qu'un disque laser, un VCD/SVCD, ou un futur lecteur de disque de haute définition) aux bornes DVD/VDP de la même manière.

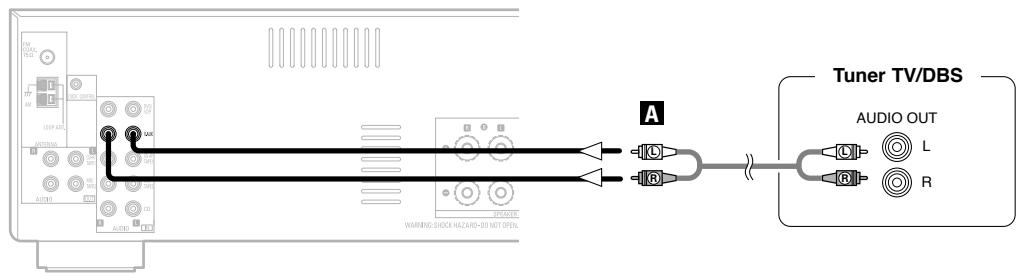

Connexion d'un tuner tv/dbs

Connexion d'un lecteur CD

Connexion d'une platine cassette ou enregistur CD

Connexion d'une platine cassette ou enregistreur MD

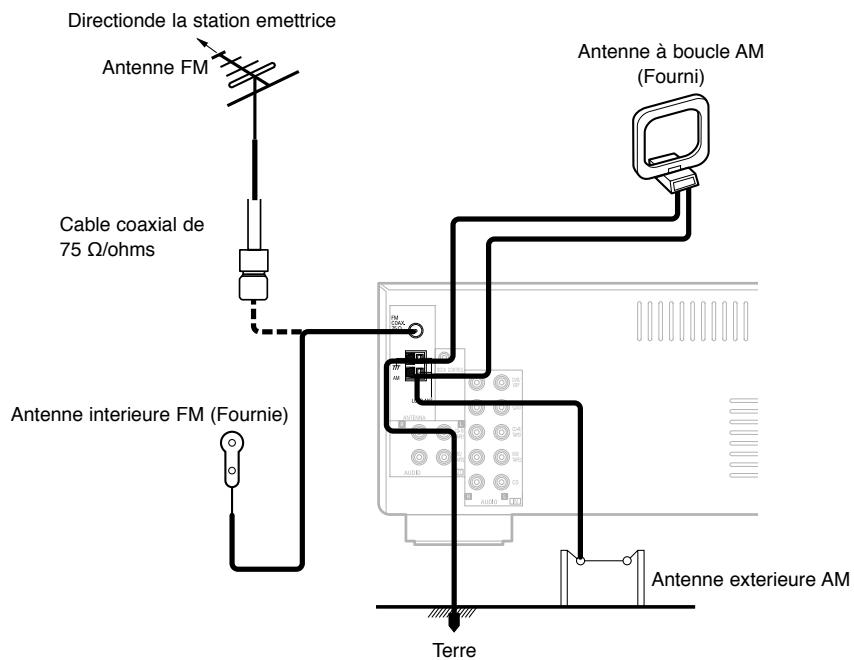

Connexions des bornes d'antenne

Une fiche de câble d'antenne FM peut être directement connectée.

Retirer le ruban en vinyle et sortir la ligne de connexion.

Plier en sens inverse.

Avec l'antenne sur le dessus de toute surface stable.

Fixer

Trou d'installation Fixation contre un mur, etc.

1. Appuyer sur le levier.
2. Insérer le conducteur.

Remarque:

• Ne pas connecter deux antennes FM simultanément.
• Même si une antenne AM externe est utilisée, ne pas débrancher l'antenne à boucle AM. S'assurer que les bornes d'antenne à boucle AM ne touchent pas les parties métalliques du panneau.

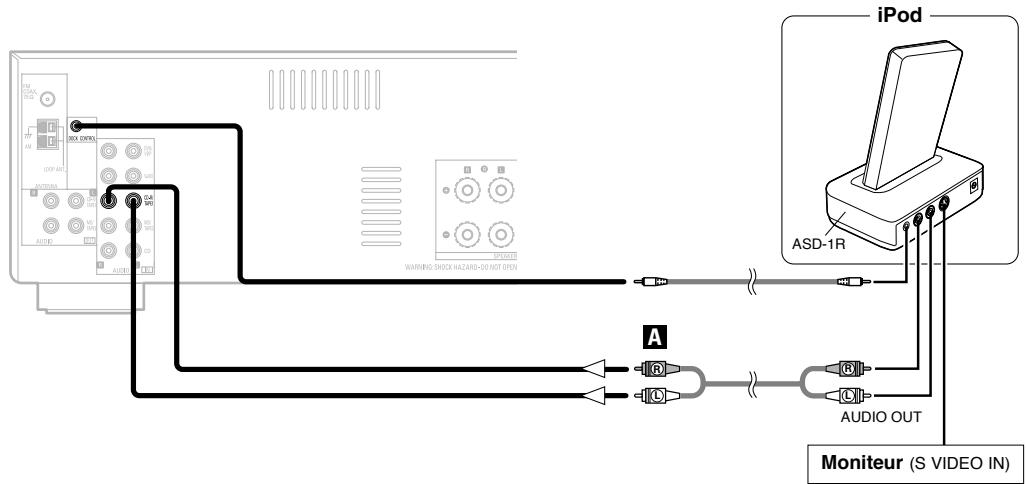

Connexion de ipod®

Lorsque vous utilisez un iPod, vous devez connecter le Dock de contrôle pour iPod (ASD-1R, vendu séparément) et la prise DOCK CONTROL à l'DRA-500AE avec une mini-prise et attribuer l'iPod à n'importe quelle(s) borne(s) AUDIO.

Le schéma ci-dessous montre un exemple de connexions lorsque l'iPod est attribué à une borne CD-R/TAPE1.

• Pour obtenir des instructions concernant l'attribution de l'iPod à une borne spécifique, voir "Réglage de l'assignation d'iPod" (page 16). ※ Pour obtenir des instructions concernant l'iPod, voir “Lecture d'un iPod” (page 16).

• Le Dock de contrôle pour iPod standard optionnel est le DENON ASD-1R vendu en séparation.

Remarque:

• Insérer les fiches correctement. Des connexions incomplètes peuvent provoquer du bruit.
• Utiliser les prises secteur seulement pour des appareils audio. Ne jamais les utiliser pour des sèche-cheveux, les moniteurs ou d'autres appareils électriques.

A propos des noms des touches dans cette explication

< > : Touches de l'unité principale

[ ] : Touches de la télécommande

Nom de touche

Touches de l'unité principale et de la télécommande

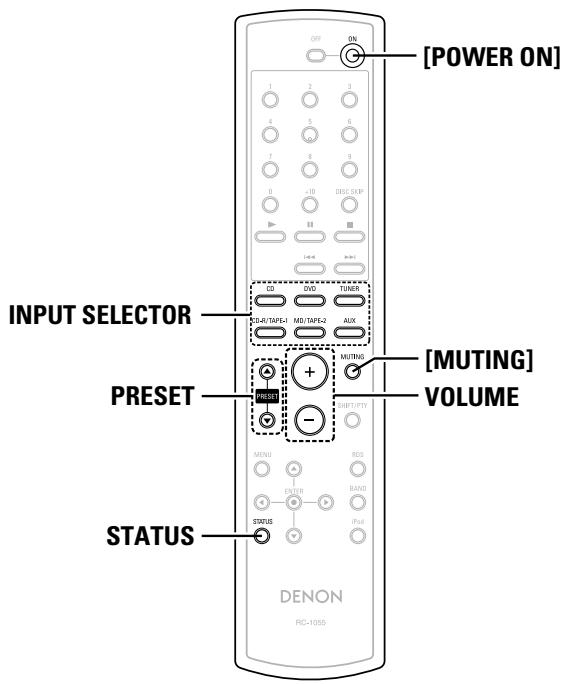

Avant l'utilisation

1 Appuyez sur.

ON:

Le voyant d'alimentation s'allume en rouge.

OFF:

Le témoin de mise sous tension est éteint.

2. Appuyez sur ou [POWER ON]. • Le voyant d'alimentation clignote en vert et l'appareil s'allume.

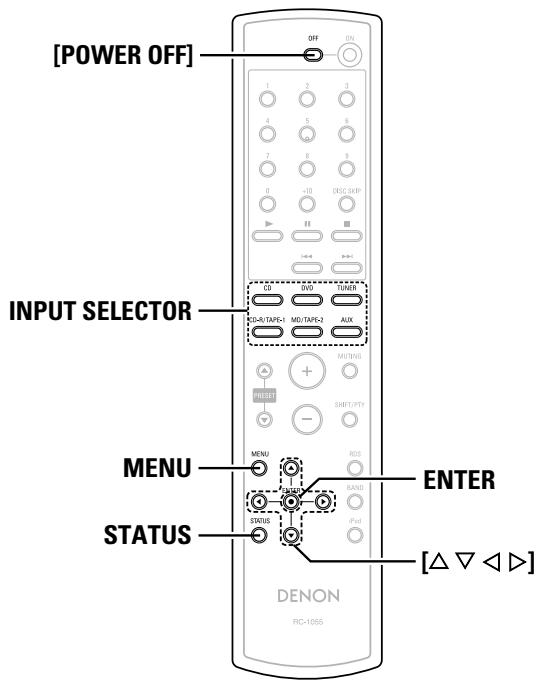

Reproduction de la source d'entrée

1 Utilisez INPUT SELECTOR pour sélectionner la source d'entrée.

2 Commencez la lecture sur le composant sélectionné.

Pour les instructions d'utilisation, se reporter au manuel du composant.

Utilisez VOLUME pour ajuster le volume.

• Le niveau de volume est affiché sur l'affichage de niveau de volume.

Désactivation provisoire du son (MUTING)

Appuyez sur [MUTING].

• Annulation du mode MUTING : Pour annuler le mode de sourdine, appuyez sur [MUTING] ou ajustez le volume.

Écoute au casque

Connectez le casque d'écoute à.

• Aucun son n'est émis des enceintes de la voiture.

Remarque:

• Afin d'éviter une perte de l'ouïe, ne pas augmenter excessivement le niveau du volume lors de l'utilisation d'écouteurs.

Sélectionner les enceintes

Appuyez sur pour activer l'enceinte.

Vérification de la source programme actuellement en cours de reproduction, etc.

Appuyez sur STATUS.

• La source de programme actuel et les divers réglages sont affichés.

Appuyez sur < DIMMER>.

La luminosité de l'affichage peut être ajustée en trois étapes. L'affichage peut également être éteint.

Sélectionner le mode de lecture (PURE DIRECT)

Ce mode produit le son avec une qualité très élevée. Les signaux audio ne traversent pas les circuits de tonalité, etc., et l'affichage qui pourrait affecter les signaux audio sont commutés sur "OFF".

Réglage de la tonalité

1 Appuyez sur pour sélectionner "BASS" ou "TREBLE".

2 Utilisation pour régler le niveau.

• Peut être ajusté entre -10 dB et +10 dB.

Lorsqu'on ne peut pas ajuster la tonalité

Appuyez sur pour sélectionner "TONE DEFEAT ON".

Lorsque le volume est faible

Appuyez sur pour sélectionner "LOUDNESS ON".

Ajuster le volume d'enceinte

1. Appuyez sur pour sélectionner l'enceinte. ※ L'enceinte réglable commute chaque fois que cette touche est enfoncée. 2. Utilisez pour régler le volume. ※ Peut être ajusté entre -12 dB et +12 dB.

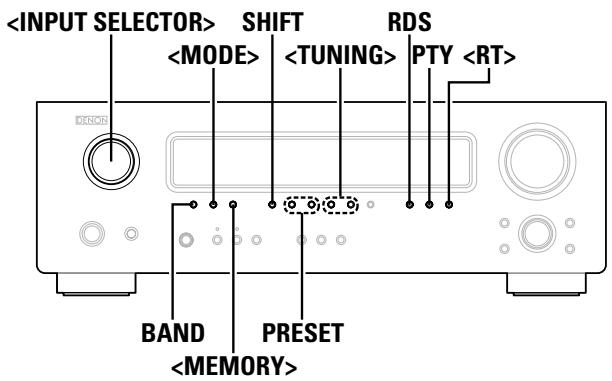

Mémoire préenregistrée automatique

Cet appareil est équipé d'une fonction de recherche automatique d'émissions de radiodiffusion en FM et de leur stockage dans la mémoire préreglée.

1 Appuyez sur et régler l'alimentation de DRA-500AE en mode de veille.

2 Maintenez appuyé et appuyez sur.

• L'appareil commence automatiquement à rechercher les stations qui émettent en FM.

Lorsque la première station de radiodiffusion en FM est trouvée, cette station est stockée dans la mémoire prérégée au canal A1. Les stations suivantes sont automatiquement stockées dans l'ordre aux canaux prérégés A1 à A8, B1 à B8, C1 à C8, D1 à D8, E1 à E8, F1 à F8 et G1 à G8 pour un maximum de 56 stations. ※ Le canal A1 est symphonisé après la fin de l'opération de mémoire prérégée automatique.

• Si une station FM ne peut être prérégée automatiquement en raison d'une réception de mauvaise qualité, utiliser l'opération de "Accord manuel" pour symphoniser la station, puis mémoriser cette dernière à l'aide de l'opération "Mémoire prérégée".
• Pour interrompre cette fonction, appuyez sur.

Réglages par défaut

Pré-réglages de tuner automatique
A1 ~ A8	87,5 / 89,1 / 98,1 / 108,0 / 90,1 / 90,1 / 90,1 / 90,1 MHz
B1 ~ B8	522 / 603 / 999 / 1404 / 1611 kHz, 90,1 / 90,1 / 90,1 MHz
C1 ~ C8	90,1 MHz
D1 ~ D8	90,1 MHz
E1 ~ E8	90,1 MHz
F1 ~ F8	90,1 MHz
G1 ~ G8	90,1 MHz

Fonctionnement

À propos des noms des touches dans cette explication

< > : Touches de l'unité principale [ ] : Touches de la télécommande

Nom de touche

Touches de l'unité principale et de la télécommande

Accord automatique

1 Utilisez pour sélectionner "TUNER" ou appuyez sur [TUNER]. 2 Appuyez sur BAND pour sélectionner “AM” ou “FM”. 3 Appuyez sur pour régler le mode d'accord automatique. L'indicateur "AUTO" s'allume. 4 Appuyez sur. La recherche automatique commence.

• Si l'accord ne s'arrête pas à la station désirée, utiliser l'opération "Accord manuel".

Accord manuel

1 Utilisez [SELECT] pour sélectionner "TUNER" ou appuyez sur [TUNER]. 2 Appuyez sur BAND pour sélectionner “AM” ou “FM”. 3 Appuyez sur [MODE] pour sélectionner le mode d'accord manuel. Vérifier que l'indicateur "AUTO" est éteint sur l'affichage. 4 Appuyez sur [SEEK]. * La fréquence change en continu lorsque la touche est maintenue enfoncée.

• Lorsque le mode d'accord manuel est réglé, les émissions FM stéréo sont reçues en monaural et l'indicateur "STEREO" s'éteint.

Mémoire préréglée

1 Utilisez l'opération "Accord automatique" ou "Accord manuel" pour effectuer l'accord de la station à prérégler dans la mémoire. 2 Appuyez sur. 3 Appuyez sur SHIFT et sélectionnez le bloc mémoire désiré (A à G). 4 Appuyez sur PRESET pour sélectionner le canal préréglé souhaité (1 à 8). 5 Appuyez à nouveau sur.

• Mémoriser la station dans la mémoire préréglée.

• Pour prérégler d'autres canaux, répéter les étapes 2 à 4. 56 Stations au total peuvent être prérégliées — 8 stations (canaux 1 à 8) dans chaque bloc A à G.

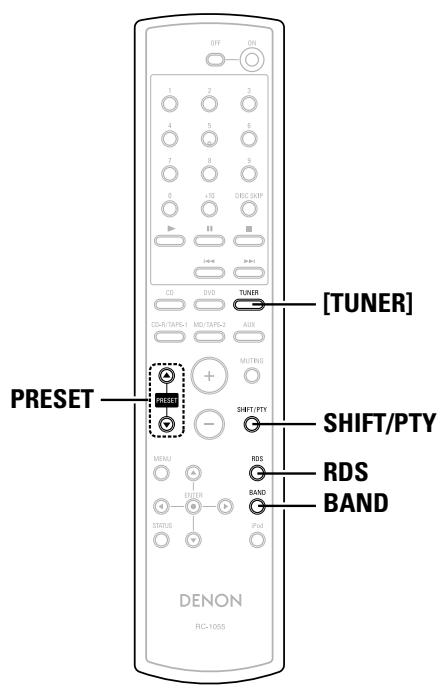

Rappel des stations avec les touches préréglées

1 Appuyez sur SHIFT pour sélectionner le bloc mémoire. 2 Appuyez sur PRESET pour sélectionner le canal préréglé souhaité.

RDS (système de radiocommunication de données)

RDS (ne fonctionne que sur la bande FM) est un service de radiodiffusion qui permet à une station d'envoyer des informations supplémentaires, en même temps que le signal de programme radio normal.

Les trois types d'informations RDS suivants peuvent être reçus sur cet appareil:

Type de programme (PTY)

PTY identifie le type de programme RDS.

Les types de programme et leurs affichages sont les suivants:

NEWS	Nouvelles
AFFAIRS	Affaires
INFO	Informations
SPORT	Sports
EDUCATE	Education
DRAMA	Drame
CULTURE	Culture
SCIENCE	Science
VARIED	Varié
POP M	Musique pop
ROCK M	Musique rock
EASY M	Musique légère
LIGHT M	Classique légère
CLASSICS	Classique série
OTHER M	Autre musique

WEATHER	Météo
FINANCE	Finances
CHILDREN	Programmes pour enfants
SOCIAL	Affaires sociales
RELIGION	Religion
PHONE IN	Entrée téléphone
TRAVEL	Déplacement
LEISURE	Loisir
JAZZ	Musique jazz
COUNTRY	Musique Country
NATION M	Musique nationale
OLDIES	Musique années soixante
FOLK M	Musique folklorique
DOCUMENT	Documentaire

TP identifie les programmes qui portent sur les annonces de circulation. Ceci vous permet de facilement trouver les dernières conditions de circulation de votre région avant de quitter la maison.

Texteradio (RT)

RT permet à la station RDS d'envoyer des messages de texte qui apparaissent sur l'affichage.

Remarque:

• Les opérations décrites ci-dessous utilisent RDS, PTY et

Recherche RDS

Utilisez cette fonction pour syntoniser automatiquement les stations FM qui assurent le service RDS.

1 Utilisez pour Sélectionner "TUNER" ou appuyez sur [TUNER]. 2 Appuyez sur RDS jusqu'à ce que “RDS SEARCH” apparaisse sur l'affichage. 3 Appuyez sur PRESET.

• Commencer automatiquement l'opération de recherche RDS.

Si aucune station RDS n'est trouvée avec l'opération ci-dessus, toutes les bandes de réception sont recalculées. Lorsqu'une station de radiodiffusion est trouvée, le nom de cette station apparaît sur l'affichage.

Pour continuer la recherche, répéter l'étape 3.

Si aucune autre station RDS n'est trouvée lorsque toutes les fréquences sont recherchées, "NO RDS" est affiché.

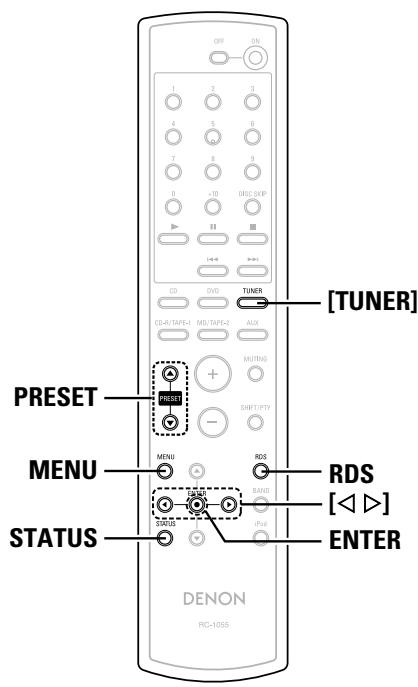

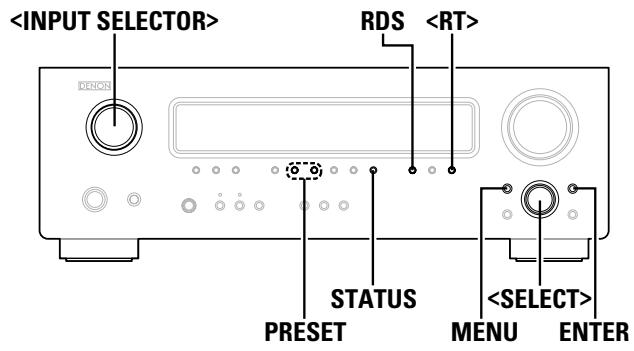

Recherche PTV

Utiliser cette fonction pour couver les stations RDS diffusant un type de programme spécifique (PTY).

Pour une description de chaque type de programme, se reporter à "Type de programme (PTY)".

1 Utilisez pour Sélectionner "TUNER" ou appuyez sur [TUNER]. 2 Appuyez sur RDS jusqu'à ce qu'il apparaisse sur l'affichage. 3 En regardant l'affichage, appuyez sur PTY pour appeler le type de programme désiré. 4 Appuyez sur PRESET.

• Commencer automatiquement l'opération de recherche PTY.
• S'il n'y a pas de station diffusant le type de programme spécifique avec l'opération ci-dessus, toutes les bandes de réception sont recherchées. ※ Le nom de la station est affché sur l'affichage après l'arrêt de la recherche.

Pour continuer la recherche, répéter l'étape 4.

※ Si aucune autre station diffusant le type de programme spécifique n'est trouvée lorsque toutes les fréquences sont recherchées, "NO PROGRAMME" est affiché.

Recherche TP

Utilisez cette fonction pour trouver les stations RDS diffusant un programme de circulation (stations TP).

1 Utilisez pour sélectionner "TUNER" ou appuyez sur [TUNER]. 2 Appuyez sur RDS jusqu'à ce que "TP SEARCH" apparaisse sur l'affichage. 3 Appuyez sur PRESET. Commencez automatiquement l'opération de recherche TP. Si aucune station TP n'est trouvée avec l'opération ci-dessus, toutes les bandes de réception sont recherchées. ※ Le nom de la station est affiché après l'arrêt de la recherche.

Pour continuer la recherche, répétez l'étape 3.

Si aucune autre station TP n'est trouvée lorsque toutes les fréquences sont recherchées, "NO PROGRAMME" est affiché.

RT (texte radio)

"RT" apparaît sur l'affichage lorsque des données de texte radio sont reçues.

1 Utilisez pour sélectionner "TUNER" ou appuyez sur [TUNER].

2 Appuyez sur

Pendant la réception d'une station d'émission RDS, les données de texte de la station sont affichées. ※ Pour désactiver l'affichage, appuyez de nouveau sur

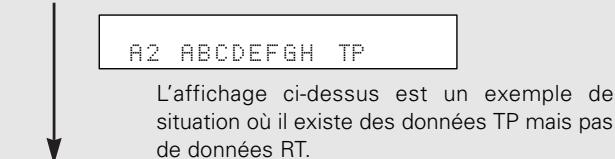

Changement de l'affichage des informations RDS

1 Utiliser la procédure décrite dans “Accord automatique”, “Accord manuel” ou “Rappel des stations avec les touches préréglées” pour synchroniser une fréquence avec une station RDS.

Appuyer sur STATUS pour changer l'information de réception RDS.

L'affichage change comme indiqué ci-dessous à chaque pression de STATUS.

① PS:

Le nom du service de programme et la fréquence de la station symphonisée s'affiche.

② PTY:

Le type de programme de l'émission syntonisée s'affiche.

PTY NEWS

③ Fréquence :

L'année s'affiche.

A2 FM105.70MHz

④ CT:

L'heure s'affiche.

15:10

A propos des noms des touches dans cette explication

< > : Touches de l'unité principale

[ ] : Touches de la télécommande

Nom de touche

Touches de l'unité principale et de la télécommande

Lecture d'un l'iPod

La musique enregistrée sur l'iPod peut être lue lorsqu'on utilise un Dock de contrôle pour iPod (ASD-1R, vendu séparément). L'iPod peut être contrôlé à l'aide des touches sur l'unité principale et sur la télécommande.

Made for

iPod

iPod est une marque appartenant à Apple Computer, Inc., déposée aux USA et dans d'autres pays.

Avec l'iPod, les contenus sans droit d'auteur et les contenus qui peuvent être reproduits légalement peuvent être reproduits par des individus pour leur usage personnel. La violation des droits d'auteur est interdite par la loi.

Réglage de l'assignation de l'ipod

Il est possible d'attribuer les signaux audio et/ou vidéo du Dock de contrôle pour iPod (ASD-1R, vendu séparément) à n'importe quelles bornes d'entrée de l'DRA-500AE et de les tirer.

1 Appuyez sur MENU. 2 Utilisez ou appuyez sur [<>] pour sélectionner les bornes d'entrée.

Il s'agit là du réglage par défaut.

Lorsque vous utilisez un Dock de contrôle pour iPod, il est possible de le connecter à la borne d'entrée audio de la fonction attribuée.

3 Appuyez sur ENTER.

• Le Dock de contrôle pour iPod standard optionnel est le DENON ASD-1R vendu séparément.
• Pour attribuer une fonction différente après qu'une fonction a déjà été attribuée, commutez sur une autre fonction que celle qui est attribuée puis répétez la méthode.
• "TUNER" ne peut pas être sélectionné en mode d'affichage iPod.

Remarque:

• DENON décline toute responsabilité concernant d'éventuelles altérations ou pertes de données sur un iPod qui se produisait lorsque l'iPod est utilisé en étant connecté au DRA-500AE.
• Certaines fonctions risquent de ne pas fonctionner, selon le type d'iPod et la version du logiciel.

INPUT SELECTOR

À propos des noms des touches dans cette explication

< > : Touches de l'unité principale

[ ] : Touches de la télécommande

Nom de touche

Touches de l'unité principale et de la télécommande

Écoute de musique

1 Connecter l'DRA-500AE et l'iPod à l'aide du Dock de contrôle pour iPod (ASD-1R) (page 10). 2 Attribuer la borne d'entrée à “Réglage l'assignation d'iPod” (page 16). 3 Utilisez INPUT SELECTOR pour sélectionner la fonction attribuée à l'objet 2.

• Afficher "Remote iPod" sur l'affichage de l'unité principale.

Remote iPod

Si les écrans figurant ci-dessus ne s'affichent pas, cela signifie que l'iPod n'est peut-être pas connecté correctement. Vérifier les connexions et les réglages.

Utiliser à l'aide de MENU, [△ ▽ ▪ ▷] et ENTER en regardant l'écran de l'iPod.

• Le Dock de contrôle pour iPod standard optionnel est le DENON ASD-1R vendu séparément.

Écoute de musique en mode de navigation

Le mode commute entre le mode Remote et le mode Browse si vous appuyez sur [MODE] pendant au moins 2 secondes.

Utilisez SELECT> ou appuyez sur [<>] pour sélectionner le fichier musical, puis appuyez sur ENTER ou [<>].

Appuyer sur [] pour revenir à l'écran du menu musique.

Appuyez sur ENTER ou [>].

Appuyer sur ENTER pendant la lecture.

Appuyer à nouveau pour reprendre la lecture.

Recherche manuelle:

Maintenir enfoncée [ ] pendant la lecture.

• : Retour rapide
• Avance rapide

Recherche de plage:

Appuyer sur [ ] pendant la lecture.

Déplacement au début de la plage précédente - : Déplacement au début de la plage suivante

Arrêt:

Appuyer pendant au moins 2 secondes sur ENTER pendant la lecture.

Lecture répétée:

Appuyer sur

Le mode change comme suit à chaque pression de

• Repeat One: Repétition d'une plage
• Repeat All: Repétition de toutes les plages

Lecture aléatoire:

Appuyer sur.

Le mode change comme suit à chaque pression de.

• Shuffle Songs: Lecture aléatoire d'une plage
• Shuffle Albums: Lecture aléatoire de l'album

En mode Remote, seules SELECT>, [△∇◁▷] et ENTER peuvent être utilisées.

• Lorsqu'on appuie sur STATUS pendant la lecture, l'affichage du panneau avant commute entre le nom du titre, le nom de l'artiste et le nom de l'album.
• Selon la version du logiciel du iPod, il risque d'être impossible de faire fonctionner le iPod à partir du DRA-500AE. Utiliser la version la plus récente du logiciel. Vous pouvez obtenir des informations sur la version la plus récente du logiciel sur le site Internet de Apple Computer.
• Avec le DRA-500AE, il est possible d'afficher les noms de dossier et les noms de fichier à l'écran comme des titres. Le DRA-500AE peut afficher jusqu'à 64 caractères, qui consistent en des chiffres, lettres majuscules et lettres minuscules. Une marque "?" s'affiche à la place des caractères non compatibles.

Visionnage d'images fixes et de vidéos (uniquement sur les ipod équipés de la fonction diaporama / video)

Utiliser cette procédure pour visionner sur un moniteur des données photo et vidéo enregistrées sur l'iPod.

1 Appuyer sur △ pendant au moins 2 secondes pour passer du mode Browse au mode Remote. - "Remote iPod" s'affiche sur l'écran du DRA-500AE. 2 En regardant l'écran de l'iPod, appuyer sur △∇ pour sélectionner "Photos" ou "Video", puis appuyer sur ENTER ou >. - Les photos et video du iPod s'affichent sur le moniteur.

• Pour émettre des données photo ou vidéo vers le moniteur à partir de l'iPod, le réglage "TV Out" de l'iPod (dans "Video Settings") doit être réglé sur "ON".

Pour plus de détails, voir le mode d'emploi de l'iPod.

Appuyer sur ou [POWER OFF] et régler l'alimentation de l'dra-500ae en mode de veille.

※ L'iPod peut être déconnecté après commutation sur une autre fonction que celle à laquelle l'entrée d'iPod a été attribuée.

Enregistrement d'un programme source (enregistrement de la source avec contrôle simultané)

1 Sélectionner la source d'entrée à jour. 2 Démarrer l'enregistrement sur la CD-R, MD ou les cassettes. ※ Pour les instructions, se rapporter aux instructions d'utilisation de l'appareil.

• Le signal d'entrée audio sélectionné avec INPUT SELECTOR sont émis vers les bornes CD-R/TAPE1 et MD/TAPE2.

Enregistrement simultané

Les signaux de la source sélectionnée avec INPUT SELECTOR sont émis simultanément vers les bornes CD-R/TAPE1 et MD/TAPE2. Si un total de deux CD-R, MD et/ou cassettes sont connectés et réglés en mode d'enregistrement, la même source peut être enregistrée simultanément sur chaque platine/magnétoscope.

Mémoire de la dernière fonction

Les différents réglages effectués lorsque le DRA-500AE est commuté en mode d'attente sont mémorisés. Lorsque l'appareil est allumé de nouveau, les réglages effectués lors de la commutation en mode d'attente sont rappelés.

Mémoire de secours

Les différents réglages sont enregistrés dans la mémoire pendant 1 semaine environ, même si l'appareil est éteint ou le cordon d'alimentation débranché.

Initialisation du microprocesseur

Lorsque l'indication sur l'affichage est anormale ou quand l'utilisation de l'appareil ne donne pas les résultats escomptés, le microprocesseur doit être initialisé en suivant la procédure suivante.

1. Eteindre l'appareil à l'aide de. 2. Maintenez appuyé (A et B) et tournez. 3. Vérifiez que tout l'affichage clignote à intervalles d'une seconde et relâchez les touches.

• Le microprocesseur sera initialisé.

• Si l'étape 3 ne fonctionne pas, recommencer à partir de l'étape 1.
• Si le micro-ordinateur a été réinitialisé, tous les réglages de touche sont réinitialisés aux valeurs par défaut (les valeurs réglées en usine).

Si un problème se produit, vérifier d'abord les points suivants.

1. Les connexions sont-elles correctes?
2. Avez-vous respecté le mode d'emploi pour faire fonctionner le lecteur?
3. Les enceintes, la platine tourne-disque, et les autres appareils fonctionnent-ils correctement?

Si l'appareil ne fonctionne pas correctement, vérifier les points enumerates dans le tableau ci-dessous. Si le problème persiste, il peut y avoir un mauvais fonctionnement. Débrancher immédiatement le cordon d'alimentation et contacter le revendeur.

Symptôme	Cause	Remèdes	Page
Pas d'affichage ni de son lorsque le commutateur POWER est activé.	• Cordon d'alimentation pas branché fermement.	• Vérifier que la fiche du cordon d'alimentation est correctement branchée.	10
L'affichage s'allume, maisaucun son produit.	• Câbles d'enceinte pas connectés correctement.• Position du molette INPUT SELECTOR non appropriée.• Commande de volume tournée au minimum.• Sourdine activée.	• Connectez correctement.• Commutez le sélecteur à la position correcte.• Augmentez jusqu'à un niveau.• Désactiver le MUTING (sourdine).	71111111
L'appareil ne fonctionne pas correctement lorsque la télécommande est utilisée.	• Les piles sont usées.• La télécommande est trop éloignée de l'unité principale.• Il y a un obstacle entre la télécommande et l'unité principale.• Une autre touche a été enforcée.• Les pôles ⊕ et ⊙ de la batterie sont insérées à l'envers.	• Remplacez les piles par des piles neuves• Rapprochéz la télécommande.• Retirer l'obstacle.• Appuyez sur la touche appropriée.• Insérez les piles correctement.	33—3
L'alimentation s'est coupée et le témoin d'alimentation clignote en rouge.	• La température interne de l'appareil a augmenté et le circuit de protection a été activé.• Les fils des cables des enceintes se touchent ou touchent le panneau arrêté de l'DRA-500AE, ce qui active le circuit de protection.• L'DRA-500AE ne fonctionne pas correctement.	• Placez l'DRA-500AE dans un endroit bien ventilé.• Coupez l'alimentation, puis attendez que l'appareil refroidisse avant de le remettre en marche.• Vérifiez les connexions de tous les cables d'enceintes.• Coupez l'alimentation et contactez un centre de service clientèle DENON.	6, 76, 776

Section audio

• Amplificateur de puissance 75 W + 75 W (8 Ω, 20 Hz ~ 20 kHz avec 0,08 % T. H. D.) Puissance de sortie nominale: A ou B 4 ~ 16 Ω Bornes de sortie: A + B 8 ~ 16 Ω
• Analogique Sensibilité d'entrée / impédance d'entrée: 200 mV / 47 kΩ/kohms Réponse en fréquence: 10 Hz ~ 100 kHz: +1, -3 dB (TONE DEFEAT ON) S/B: 98 dB (IHF-A chargée) (TONE DEFEAT ON)

Section tuner

(remarque: V à 75 Ω/ohms, 0 dBf = 1 x 10 ^-15 W) Plage de réception: 87,50 MHz ~ 108,00 MHz 522kHz ~ 1611 kHz Sensibilité utile: 1,0 μV (11,2 dBf) 18 μV

Sensibilité seuil 50 dB: MONO 1,6 μV (15,3 dBf) STEREO 23 μV (38,5 dBf)

S/B (IHF-A): MONO 77 dB (IHF-A chargée) STEREO 72 dB (IHF-A chargée)

Distorsion harmonique totale (à 1kHz): MONO 0,15 % STEREO 0,3 %

Généralités

Alimentation: CA 230 V, 50 Hz

Consommation: 235 W, 1 W MAX (veille)

Dimensions externes maximales: 434 (L) x 147 (H) x 414 (P) mm

Poids: 9 kg

Télécommande (RC-1055)

Piles: Type R03/AAA (deux piles)

Dimensions externes: 49 (L) x 220 (H) x 23 (P) mm

Poids: 115 g (avec les piles)

• Dans un but d'amélioration, ces spécifications et la conception sont susceptibles de changements sans préavis.
