TX-RZ900 - Récepteur audio-vidéo ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type	Récepteur audio-vidéo 7.2 canaux
Certification THX	THX Select2 Plus
Puissance par canal	200 W (6 ohms)
Distorsion harmonique (THD)	0,08 %
Rapport signal / bruit	106 dB
Convertisseur numérique-analogique	AKM AK4458, 8 canaux, 32 bits / 384 kHz
Formats audio décodés	Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, DTS:X, DTS-HD Master Audio, DTS-HD High Resolution, DSD, DXD
Entrées HDMI	8 x HDMI 2.0
Sorties HDMI	2 x HDMI 2.0
Compatibilité vidéo	4K Ultra HD 60 fps, HDR, 4:4:4, HDCP 2.2
Entrées analogiques	8 x RCA stéréo, 1 x phono MM, 2 x composantes YUV, 3 x composite
Entrées numériques audio	3 x optique Toslink, 2 x coaxiale S/PDIF
Pré-sorties	7.2 canaux
Connectivité réseau	Wi-Fi, Ethernet, Bluetooth, Apple AirPlay, Spotify Connect, Radio internet
Calibrage automatique	AccuEQ (microphone inclus)
Technologie amplification	VLSC (Vector Linear Shaping Circuitry), transformateur torique
Dimensions (L x H x P)	435 x 201,5 x 433,5 mm
Poids	18 kg

FOIRE AUX QUESTIONS - TX-RZ900 ONKYO

Combien de canaux le ONKYO TX-RZ900 prend-il en charge ?

Le TX-RZ900 est un récepteur 7.2 canaux, capable de piloter sept enceintes et deux caissons de basses simultanément. Il dispose de pré-sorties 7.2 et est certifié THX Select2 Plus pour une restitution home-cinéma de référence.

Le TX-RZ900 est-il compatible Dolby Atmos et DTS:X ?

Oui, le TX-RZ900 supporte nativement Dolby Atmos et DTS:X, ainsi que Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio et DTS-HD High Resolution. Ces formats sont décodés en interne grâce au DAC AKM AK4458 32 bits / 384 kHz.

Le TX-RZ900 gère-t-il la 4K Ultra HD et le HDR ?

Oui, toutes les entrées HDMI sont en version 2.0 avec support HDCP 2.2. Le récepteur passe les signaux 4K/UHD jusqu'à 60 images/seconde en espace colorimétrique 4:4:4, compatible avec les lecteurs Blu-ray UHD et les consoles récentes.

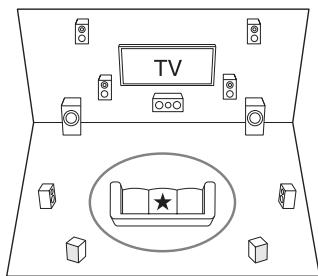

Comment lancer le calibrage automatique de la pièce ?

Le TX-RZ900 intègre le système AccuEQ d'Onkyo. Branchez le microphone fourni sur la prise de façade, placez-le à hauteur d'oreille au point d'écoute, puis lancez la procédure depuis le menu Configuration. L'ampli mesure les distances, niveaux et fréquences de coupure de chaque enceinte automatiquement.

Comment connecter un smartphone en Bluetooth ?

Activez le Bluetooth sur votre smartphone, puis accédez au menu Configuration > Réseau/Bluetooth du TX-RZ900. Sélectionnez le mode appairage : le récepteur apparaît dans la liste des appareils Bluetooth. Une fois appairé, sélectionnez l'entrée Bluetooth sur l'ampli pour diffuser votre musique.

Est-il possible d'écouter des vinyles avec le TX-RZ900 ?

Oui, le TX-RZ900 dispose d'une entrée phono dédiée (préamplification RIAA intégrée), compatible avec les platines vinyles à cellule MM. Il suffit de brancher la platine sur cette entrée et de relier le câble de masse au bornier prévu à cet effet.

Comment accéder à Spotify ou à la radio internet ?

Le TX-RZ900 est connecté au réseau via Wi-Fi ou Ethernet. Depuis le menu Net/USB, sélectionnez Spotify Connect pour diffuser directement depuis l'application Spotify sur votre téléphone. La radio internet (TuneIn) est également accessible depuis ce même menu.

Pourquoi n'y a-t-il plus de son alors que l'image passe correctement ?

Vérifiez d'abord que le format audio de la source est bien reconnu : certains appareils HDMI envoient par défaut du PCM 2.0. Allez dans Configuration > Audio et vérifiez que le décodage du format reçu est activé. Si le problème persiste, contrôlez le câble HDMI (ARC ou sortie zone) et désactivez temporairement le CEC pour isoler la cause.

Le TX-RZ900 est-il compatible AirPlay ?

Oui, le TX-RZ900 intègre Apple AirPlay. Assurez-vous que l'ampli et votre appareil Apple (iPhone, iPad, Mac) sont sur le même réseau Wi-Fi. L'icône AirPlay apparaît alors dans les applications compatibles (Musique, YouTube, etc.).

Comment réinitialiser le TX-RZ900 aux réglages d'usine ?

Maintenez enfoncé le bouton ON/STANDBY jusqu'à ce que s'affiche "Clear" sur l'écran de façade (environ 8 secondes appareil éteint selon les firmwares). Tous les réglages utilisateur, les présets radio et les paramètres réseau sont effacés. Pensez à noter vos configurations avant de procéder.

L'ampli chauffe beaucoup pendant l'utilisation, est-ce normal ?

Oui, avec 18 kg de transformateur torique et 7 canaux en classe AB, une montée en température est normale. Assurez-vous que le TX-RZ900 bénéficie d'un dégagement de 15 à 20 cm sur les côtés et au-dessus. Si la protection thermique se déclenche (coupure automatique), réduisez le volume ou améliorez la ventilation du meuble.

Quelles sont les entrées et sorties disponibles sur le TX-RZ900 ?

Le TX-RZ900 offre :

• 8 entrées HDMI 2.0 + 2 sorties HDMI
• 8 entrées RCA stéréo
• 1 entrée phono MM
• 2 entrées composantes YUV
• 3 entrées composites
• 3 entrées optiques + 2 entrées coaxiales
• Pré-sorties 7.2 canaux

MODE D'EMPLOI TX-RZ900 ONKYO

Ce mode d'emploi contient les informations nécessaires pour la mise en route ainsi que les instructions concernant les commandes les plus fréquemment utilisées. Le mode d'emploi avancé est publié en ligne pour des raisons écologiques et contient des informations plus détaillées ainsi que les réglages avancés.

Mode d'Emploi Avancé trouvé ici

TX-RZ900/TX-RZ800

• Equipé d'un amplificateur 7 canaux
• Prend en charge la lecture au format Dolby Atmos et possède le mode d'écoute Dolby Surround
• Prend en charge la lecture au format DTS:X et possède le mode d'écoute DTS Neural:X
• Certifié THX Select2 Plus
• Equipé de prises HDMI IN/OUT compatibles 4K
• Equipé de 2 sorties HDMI
• Prend en charge la fonction HDMI Standby Through qui permet la transmission depuis les lecteurs vers le téléviseur en état de veille
• Prend en charge le procédé HDCP2.2 (pris en charge par les prises HDMI IN1 à IN5/HDMI OUT MAIN/SUB) Supporte ARC (Audio Return Channel)
• Prend en charge plusieurs fonctions réseau comme la radio Internet, DLNA, AirPlay etc.
• Prend en charge les fonctions Wi-Fi et BLUETOOTH®
• Capacité bi-amplification
• Fonction de synchronisation A/V pour corriger l'écart audio et vidéo

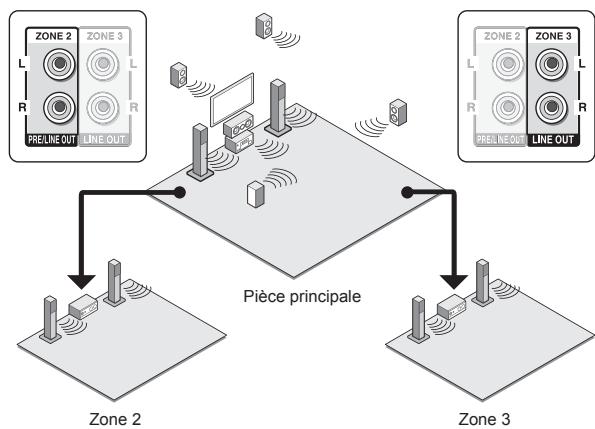

• Fonction multi-zone (Zone 2 et Zone 3) qui vous permet de jouer quelque chose dans la pièce principale tout en profitant d'une source différente dans une autre pièce (La vidéo et le son peuvent également être diffusés vers la Zone 2 par HDMI)
• Music Optimizer™ pour les fichiers de musique numériques compressés
• Système de Basses avec synchronisation des phases
• L'installation automatique de l'enceinte est possible en utilisant un microphone calibré fourni (AccuEQ Room Calibration)
• Supporte la lecture de MP3, WMA, WMA Lossless, FLAC, WAV, Ogg Vorbis, Apple Lossless, DSD, Dolby TrueHD via le réseau et les périphériques de stockage USB (les formats pris en charge seront différents selon l'environnement d'utilisation)

TX-RZ900

• Les deux canaux avant ont des circuits parallèles Push-Pull pour une reproduction puissante des graves
• Utilise un transformateur toroidal de classe élevée comme une source d'alimentation indépendante pour le circuit audio

Mode d'emploi base (ce manuel)

Panneau frontal 3

Affichage. 4

Panneau arrêt. 5

Étape 1: connexions 6

1 Connexion des enceintes 6 Disposition de l'enceinte 6 - Types d'enceinte en hauteur 7 - Instructions sur la manière de brancher les enceintes..8 2 Connexion du téléviseur et des lecteurs 9 - Branchement de câble HDMI 9 - Connexion des composants sans HDMI 10

3 Autres connexions 11

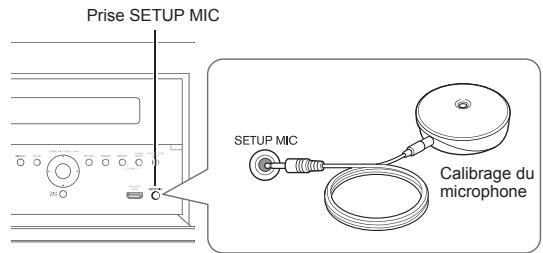

Calibrage de la pierce AccuEQ. 12 Branchement de la source 13 Configuration du mode à distance 14 Connexion au réseau 14

Étape 3: écouter 16

1 Commandes de base 16 Noms des parties de la télécommande 16 2 Fonctions réseau 17 3 AirPlay 17 4 Fonction BLUETOOTH 18 5 Radio AM/FM 18 6 Multi-zone 19 - Établir une connexion multi-zone 19 - Effectuer une lecture multi-zone 20

7. Menu Quick Setup 21 8. Autres fonctions utiles 22

Dépannage 23

Caractéristiques techniques 24

Tableau des résolutions de l'image 25

Résolutions prises en charge par le HDMI 25

Accessoires fournis 27

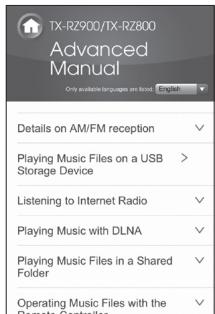

Mode d'emploi avancé (en ligne)

Le mode d'emploi avancé est toujours mis à jour avec les toutes dernières informations et son interface intuitive, qui peu importe si vous l'utilisez depuis le PC ou le Smartphone, aide à en apprendre davantage sur le récepteur AV. Le mode d'emploi avancé est constitué des chapitres suivants.

• Détails sur la réception AM/FM
• Lecture de fichiers musicaux sur un périphérique de stockage USB
• Écouter la webradio
• Lire de la musique avec DLNA
• Lire des fichiers musicaux dans un dossier partagé
• Faire fonctionner des fichiers musicaux avec la télécommande Utiliser les modes d'écoute
• Paramètres avancés (Menu Configuration)
• Lecture d'autres composants via la télécommande
• Connexions avancées d'enceinte
• Connecter et faire fonctionner les composants Onkyo RI
• Fonction de contrôle entre l'appareil et le composant externe
• Mise à jour du micrologiciel
• Dépannage
• Informations de référence

Mode d'emploi avancé, trouvez ici

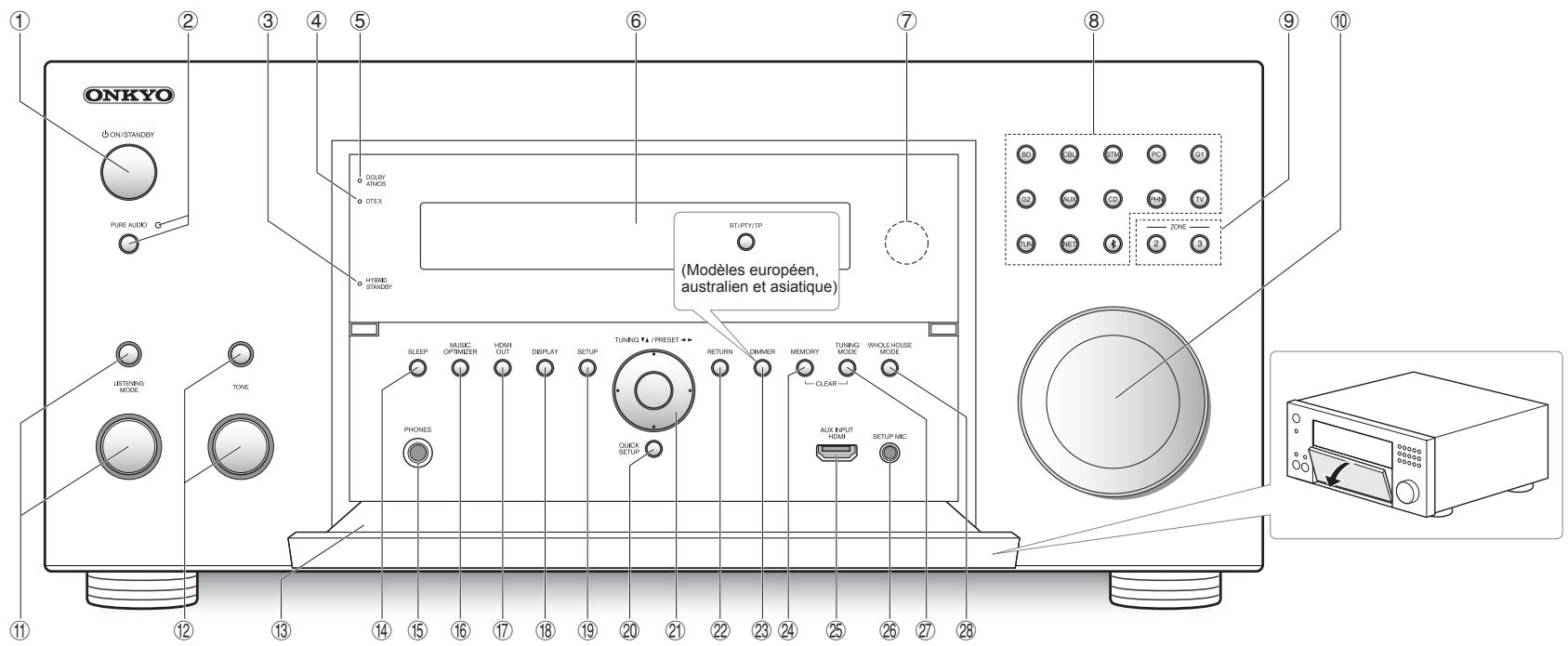

Panneau frontal

① Bouton ON/STANDBY: Permet la mise en marche ou en veille de l'appareil. ② Bouton PURE AUDIO et témoin : L'affichage et les circuits vidéo analogiques sont désactivés afin de mettre l'appareil en mode PURE AUDIO et de produire un son plus pur. ③ Témoin HYBRID STANDBY : S'allume si l'appareil entre en mode Veille lorsque la fonction HDMI Standby Through, USB Power Out at Standby, Network Standby ou BLUETOOTH Wakeup est activée. (4) Témoin DTS:X: S'allume pendant la lecture DTS:X. (5) Témoin DOLBY ATMOS : S'allume pendant la lecture en Dolby Atmos. ⑥ Affichage ⑦ Capteur de la télécommande: Reçoit les signaux de la télécommande.

Boutons de sélection d'entrée : Change l'entrée à lire. Chaque bouton est attribué aux prises suivantes.

Bouton	Prise
BD	BD/DVD
CBL	CBL/SAT
STM	STRM BOX
PC	PC
G1	GAME 1

• Utilisez la touche TUN de la radio AM/FM, la touche NET pour les fonctionnalités réseau comme la radio Internet et la lecture USB, et la touche pour les fonctionnalités BLUETOOTH.
• L'attribution des prises peut être modifiée. Pour savoir comment faire les réglages, voir "1. Input/Output Assign" dans "Paramètres avancés (Menu Configuration)" du mode d'emploi avancé.

9 Bouton ZONE2/3 : Contrôle la fonction multi-zone.

10 MASTER VOLUME : Vous permet d'ajuster le volume. ⑪ Bouton/Molette LISTENING MODE : Permet de sélectionner le mode d'écoute. Appuyez plusieurs fois pour sélectionner une catégorie parmi "MOVIE/TV", "MUSIC", "GAME", puis tournez la molette pour changer le mode. Bouton/Molette TONE : Ajuste les fréquences aigues et basses. Appuyez plusieurs fois pour sélectionner l'objet à régler parmi "Bass", "Treble" et "Phase Matching Bass", et tournez la molette pour régler. ⑬ Rabat avant Bouton SLEEP : Vous permet de préciser une durée après laquelle l'appareil entre automatiquement en veille. ⑤ Prise PHONES : Des casques stéréo avec une prise standard sont connectés. 16 Bouton MUSIC OPTIMIZER : Démarre/arrête la fonction MUSIC OPTIMIZER qui améliore la qualité du son compressé. ⑦ Bouton HDMI OUT : Vous permet de sélectionner la prise HDMI pour reproduire les signaux vidéo.

18 Bouton DISPLAY: Modifie l'information affichée. 19 Bouton SETUP: Utilise pour effectuer les réglages. 20 Bouton QUICK SETUP: Affiche le menu Quick Setup qui vous permet d'accéder rapidement aux éléments de réglages les plus souvent utilisés, y compris le réglage de la qualité sonore. 21 Boutons du curseur, bouton TUNING ▲, bouton PRESET ⊥ et bouton ENTER : Déplace le curseur et confirme la sélection. Lors de l'écoute d'une émission AM/FM, symtonisez la station à l'aide de TUNING ▼ ou sélectionnez la station mémorisée à l'aide de PRESET ⊥ 22 Bouton RETURN : Permet à l'affichage de retourner à son état précédent. 23 Bouton DIMMER (modèles nord-américains) : Modifie la luminosité de l'affichage.

Bouton RT/PTY/TP (modèles européen, australien et asiatique) : Peut être utilisé lors de la réception d'une station transmettant de l'information textuelle.

24 Bouton MEMORY: Mémorise une station de radio. 25 Prise AUX INPUT HDMI : Sert à brancher une caméra HD ou tout autre appareil du même type. 26 Prise SETUP MIC : Le micro de réglage d'enceinte fourni est connecté. ② Bouton TUNING MODE : Commute le mode de syntonisation. Bouton WHOLE HOUSE MODE : Active la fonction WHOLE HOUSE MODE pour diffuser la même source dans toutes les pièces connectées en multi-zone.

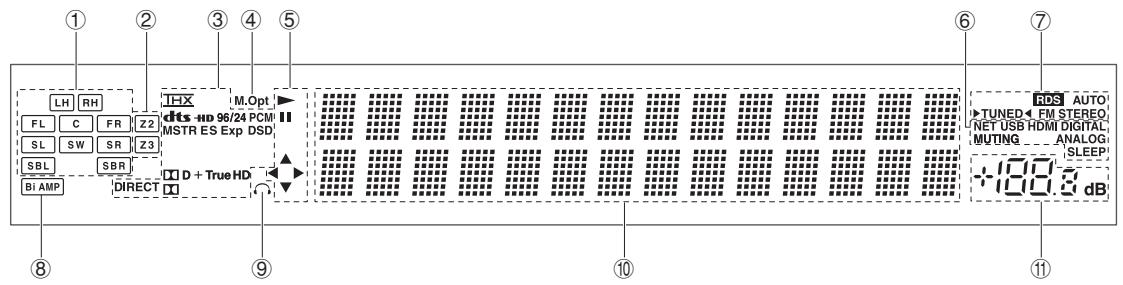

Affichage

① Affichage Enceinte/Canal: Affiche le canal de sortie correspondant au mode d'écoute sélectionné. ② Z2/ Z3 : S'allume lorsque la sortie vers la Zone 2/Zone 3 est activée. ③ S'allume en fonction du type de l'entrée des signaux audio numériques et du mode d'écoute. ④ Reste allumé lorsque Music Optimizer est activé. ⑤ S'allume pendant la lecture en NET ou USB. ⑥ "NET": S'allume lorsque l'entrée "NET" est sélectionnée et que l'appareil est connecté au réseau. Il clignotera si la connexion est défectueuse.

"USB": S'allume lorsque l'entrée est "NET" et que USB est raccordé et sélectionné. Il clignotera si la connexion est défectueuse.

"HDMI": S'allume lors de l'entrée de signaux HDMI et lorsque l'entrée HDMI est sélectionnée.

"DIGITAL": S'allume lors de l'entrée de signaux numériques et lorsque l'entrée numérique est sélectionnée.

"MUTING": Clignote lorsque le mode sourdine est activé.

"ANALOG": S'allume lors de l'entrée de signaux analogiques et lorsque l'entrée analogue est sélectionnée ou lorsque les entrées HDMI et du signal numérique n'ont pas été attribuées.

"SLEEP": S'allume lorsqu la minuterie de veille est définie.

S'allume sous les conditions suivantes.

"RDS" (modèles européens, australiens et asiatiques) : Reçoit une diffusion RDS.

"AUTO": Le réglage est automatique.

"▶ TUNED": Reçoit la radio AM/FM. ▶ clignote pendant que le réglage est automatiquement effectué.

"FM STEREO": Reçoit la FM en stéréo.

⑧ "Bi AMP": Utilisation de la fonction bi-amp. 9 Reste allumé lorsque les écouteurs sont branchés. 10 Affiche des informations diverses sur les signaux d'entrée. Appuyer sur DISPLAY affiche le type de signaux d'entrée numériques et le mode d'écoute.

Affiche le niveau du volume.

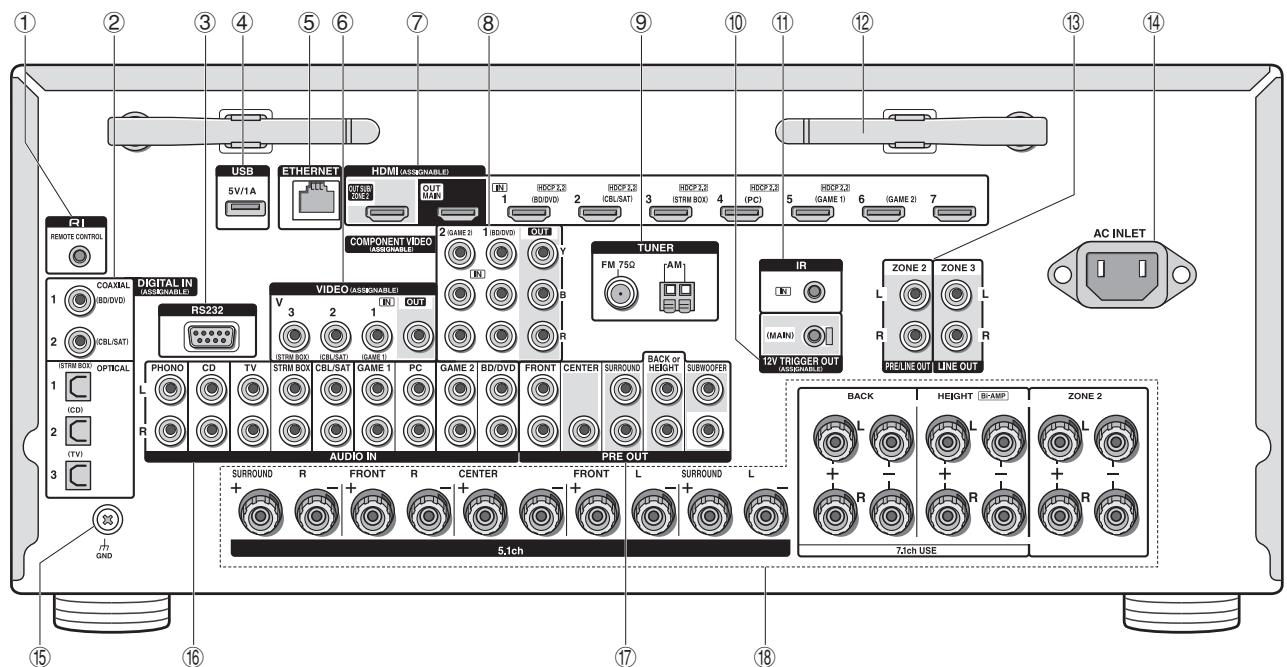

Panneau arrière

① Prise IR REMOTE CONTROL : Un produit Onkyo avec une prise IR peut être connecté et synchronisé avec cet appareil. ② Prises DIGITAL IN COAXIAL/OPTICAL : Des signaux vidéo sont envoyés en entrée. ③ Port RS232 : Connecté au système de commande de la maison. (*) ④ Port USB : Sert à brancher un périphérique de stockage USB afin que les fichiers de musique qu'il contient puissent être lus. Branchez un périphérique USB à l'aide d'un câble USB pour lui fournir du courant. ⑤ Port ETHERNET : Utilisé pour la connexion LAN ⑥ Prises VIDEO IN/OUT: Entrée/Sortie vidéo composite. ⑦ Prises HDMI IN/OUT : Des signaux vidéo et audio numériques sont transmis entre l'appareil et les appareils connectés. (8) Prises COMPONENT VIDEO IN/OUT : Entrée/Sortie vidéo composante. (9) Prise TUNER AM/FM (75Ω): Les antennes fournies sont connectées.

10 Prise 12V TRIGGER OUT MAIN : Vous permet de connecter un appareil doté d'une prise d'entrée de déclenchement 12 V pour permettre le fonctionnement de la liaison entre le périphérique et l'appareil. ⑪ Prise IR IN: Connecté au kit de télécommande multi-piece. Antenne sans fil : Utilisée pour la connexion Wi-Fi ou lors de l'utilisation d'un périphérique compatible BLUETOOTH. Réglez leurs angles en fonction de l'état de la connexion.

Prise PRE/LINE OUT ZONE 2, prise LINE OUT ZONE 3: Sortie audio connectée à l'amplificateur de puissance et à l'amplificateur intégré pour une lecture multi-zone dans une pièce différente.

④ AC INLET: Le cordon d'alimentation fourni y est branché. Borne GND : Le fil de terre de la platine tourne-disque est connecté. 16 Prises AUDIO IN : Des signaux audio analogiques sont envoyés en entrée. Prises PRE OUT: Un amplificateur de puissance ou un subwoofer avec un amplificateur intégré est connecté. 18 Bornes des SPEAKERS : Les enceintes sont connectées. Pour utiliser la fonction multi-zone, connectez les enceintes dans une piece séparée aux bornes d'enceintes de la ZONE2.

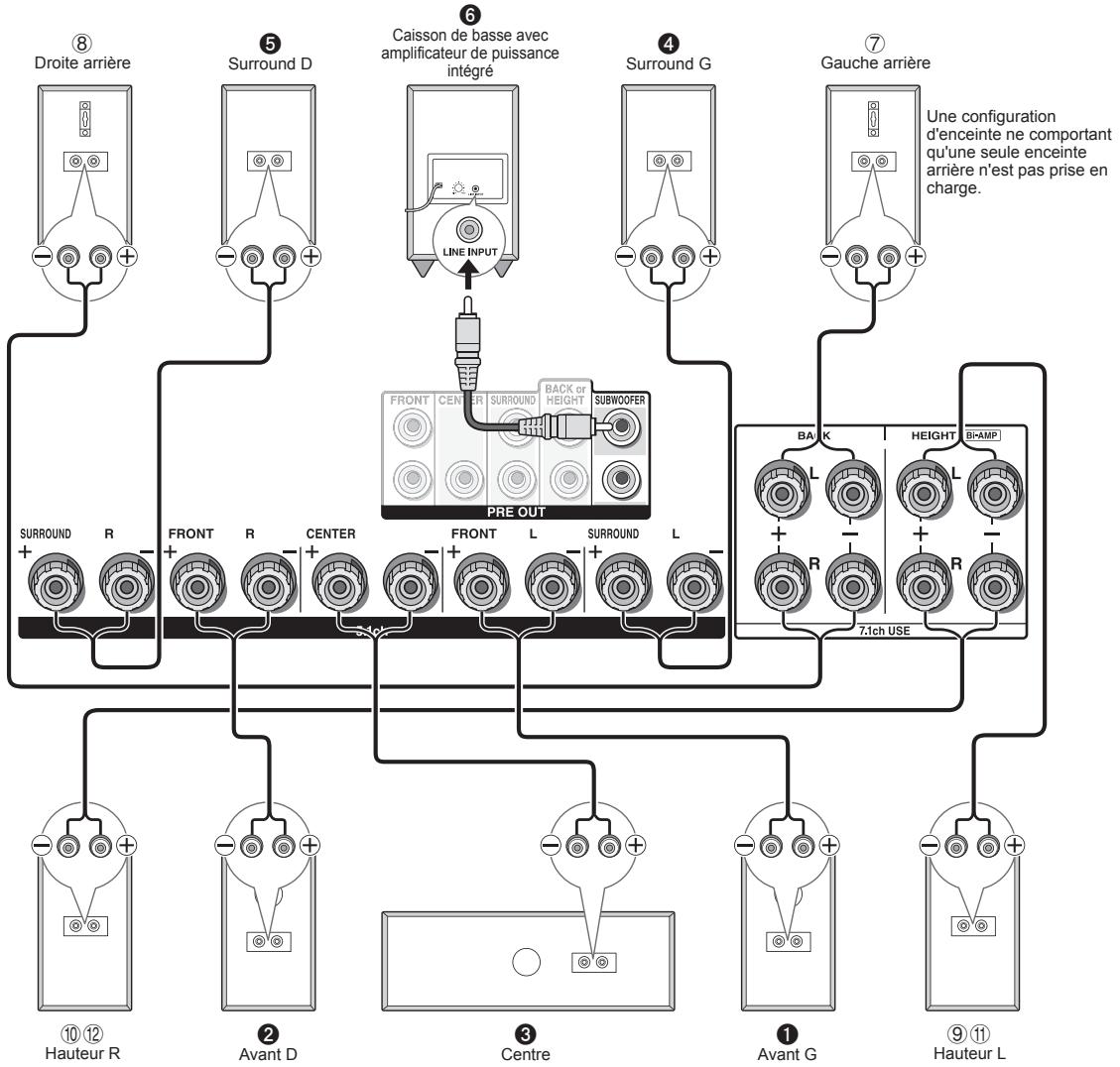

Disposition de l'enceinte

Important : Le cordon d'alimentation doit être connecté uniquement lorsque toutes les autres connexions sont effectuées.

1 2 Enceintes frontales 3 Enceinte centrale 4 5 Enceintes ambiophoniques 6 Caisson de basse ⑦ ⑧ Enceintes arrière 9 10 Enceintes en hauteur (Avant Hautes) 11 ⑫ Enceintes en hauteur (Arrière Hautes) - 5.1 ch: 123456 7.1 ch: 123456+⑦⑧, ou 123456+9⑩, ou 123456+⑪⑫ - Pour profiter du mode d'écoute Dolby Atmos, des enceintes en hauteur ou des enceintes arrière doivent être installées. Il existe plusieurs enceintes en hauteur en dehors de ce type. Voir la section suivante "Types d'enceinte en hauteur" pour plus de détails.

D'enceinte

12 émetteurs stéréo avant et 3 émetteurs au centre tels que les dialogues et les sons vocaux. 4/5 produit un champ sonore arrière. 6 reproduit les sons de basse et crée un champ sonore riche. Le branchement des enceintes ⑦⑧ 910, ou ①⑫ permet de dire avec la configuration 7.1. Les enceintes ⑦⑧ (arrière) améliorent l'impression d'enveloppement créée par le champ sonore arrière ainsi que l'homogénéité des sons arrière, offrant des expériences sonores plus naturelles dans le champ sonore. Les enceintes ⑨⑩ et ①⑫ (en hauteur) produisent des effets surround sur une hauteur plane. Notez que cet appareil effectue un traitement optimal du champ sonore pour le type d'enceintes en hauteur qui est vraiment installé et enregistré dans "Initial Setup".

Vous pouvez raccorder les enceintes arrière et les enceintes en hauteur en même temps, mais vous ne pouvez reproduire le son que de l’une d’entre elles à la fois. Lorsqu’elles sont raccordées en même temps, vous pouvez changer les enceintes qui apparaissent en priorité dans le menu Quick Setup lorsque vous appuyez sur le bouton Q de la télécommande (fonction Disposition des enceintes). Pour plus de détails, voir "7 Menu Quick Setup" dans "Étape 3 : Écouter".

• Le réglage de l'enceinte est sur 7.1 au moment de l'achat. Vous pouvez le modifier manuellement ou en utilisant le réglage automatique de l'enceinte.

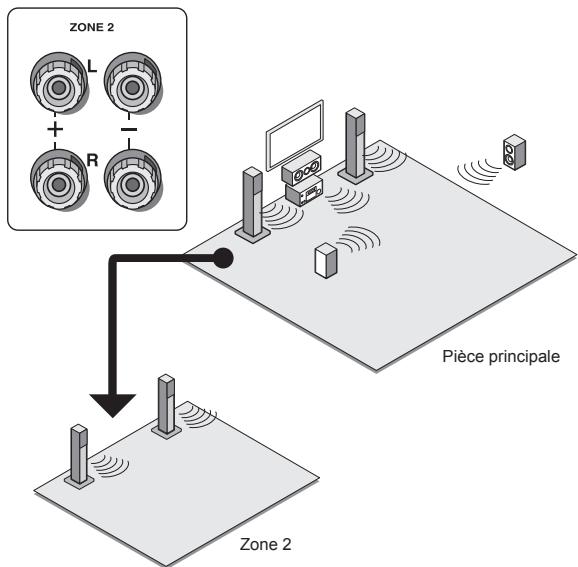

• Pour utiliser la fonction multi-zone, voir "6 Multi-zone" à l'étape 3 : Écouter".

Important: Raccordez des enceintes de valeur d'impédance comprise entre 4 Ω et 16 Ω. Vous devez modifier le réglage si l'une des enceintes est dotée d'une impédance de 4 Ω ou plus, jusqu'à moins de 6 Ω. L'utilisation d'une enceinte de valeur d'impédance inférieure au réglage peut entraîner une défaillance. Vous pouvez configurer en regardant les instructions affichées sur l'écran du téléviseur. Sélectionnez l'élément à l'aide des boutons du curseur de la télécommande et appuyez sur ENTER pour valider votre sélection. Pour revenir sur l'écran précédent, appuyez sur RETURN. Appuyez sur RCV puis sur SETUP sur la télécommande. Sélectionnez "2. Speaker" - "Configuration" - "Speaker Impedance" et changez la valeur par défaut de "6ohms" à "4ohms".

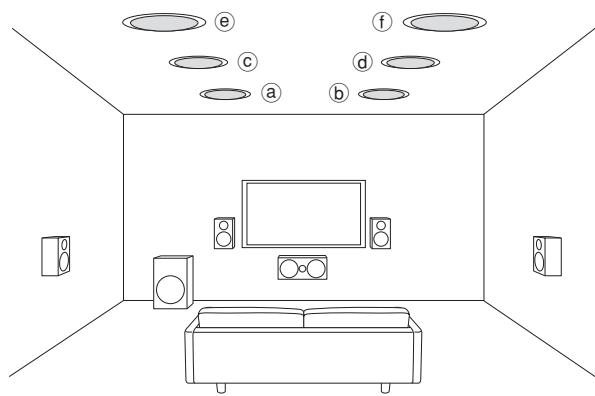

Installation au plafond des enceintes

(a) (b) Supérieures avant C Supérieures centrales f Supérieure arrière

Les enceintes au plafond, etc. sont utilisées pour optimiser au maximum les effets du mode d'écoute Dolby Atmos ou Dolby Surround. Installez les enceintes pour plafond avant de manière à ce qu'elles soient placées précisément entre le point situé au-dessus de la position d'écoute, et celui situé au-dessus des enceintes avant. Installez les enceintes pour plafond centrales juste au-dessus de la position d'écoute. Installez les enceintes pour plafond arrière de manière à ce qu'elles soient placées précisément entre le point situé au-dessus de la position d'écoute, et celui situé au-dessus des enceintes arrière. Vous pouvez sélectionner a b, c d, ou e f sur cet appareil. Pour le raccordement à l'appareil, utilisez les bornes d'enceinte HEIGHT.

• Dolby Laboratories vous recommande de placer les enceintes comme décrit dans "Installation au plafond des enceintes" afin d'obtenir le meilleur effet Dolby Atmos.

Effectuez les bons raccordements entre les prises de l'appareil et les bornes de l'enceinte (+ avec + et - avec -).

Utilisation d'enceintes Dolby Activé

9 h Enceinte Dolby Activé (Avant) ① ① Enceinte Dolby Activé (Surround) ① Enceinte Dolby Activé (Arrière)

Une enceinte Dolby Activé a été spécialement conçue pour être utilisée comme enceinte en hauteur. Il y a deux types d'enceintes activées Dolby, l'un doit être placé sur le panneau supérieur des autres enceintes comme les enceintes avant et les enceintes surround (), l'autre est de type intégré aux enceintes normales. Les enceintes activées Dolby placées avec leur diaphragmes vers le plafond créent plus d'effet en modes d'écoute Dolby Atmos et Dolby Surround en fournissant des sons qui se répercutent sur le plafond. Vous pouvez sélectionner ⑨ h, ① 1, ou ⑧ 1 sur cet appareil. Pour le raccordement à l'appareil, utilisez les bornes d'enceinte HEIGHT.

• Vous pouvez mettre ⑧ 1 au-dessus des enceintes arrière, mais même si vous raccordez les enceintes arrière ainsi que les enceintes ⑧ 1 en même temps, vous ne pouvez reproduire le son que de l'une d'entre elles à la fois.

Pour dire en Dolby Atmos, les enceintes nécessaires dépendent de la manière dont vous avez configuré vos enceintes arrière ou vos enceintes en hauteur. Ce qui suit montre les diverses combinaisons d'enceintes.

Modèle deracCORDement	Arrière ou Hautes	Avant	Centre	Surround
1	Arrière	◎	○	◎
2	Avant Hautes	◎	○	○
3	En hauteur arrêté	◎	○	○
4	Supérieure avant	◎	○	○
5	Supérieure centre	◎	○	○
6	Supérieure arrière	◎	○	○
7	Enceinte Dolby Activé (Avant)	◎	○	○
8	Enceinte Dolby Activé (Surround)	◎	○	◎
9	Enceinte Dolby Activé (Arrière)	◎	○	◎

Nécessaire Optionnel *Le branchement à un caisson de basse est optionnel.

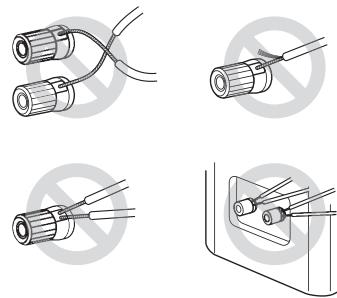

Instructions sur la manière de brancher les enceintes

Découpez et retirez la gaine plastique à l'extrémité du câble de l'enceinte, torsadez son cœur et connectez-le à la borne. Connectez correctement les prises de l'appareil et les prises de l'enceinte (+ avec + et - avec -) pour chaque canal. Si une connexion est mauvaise, un son grave peut se déterminer à cause d'une inversion de phase. Il est possible de raccorder jusqu'à deux caissons de basse avec amplificateur de puissance intégré aux prises SUBWOOFER. Réglez le commutateur de sélection du seuil du filtre du caisson de basse sur DIRECT. Si le caisson de basse ne possède pas de commutateur de sélection de seuil du filtre mais une molette d'ajustement de la fréquence de seuil, tournez celle-ci sur sa fréquence maximale. Si votre caisson de basse ne possède pas d'amplificateur de puissance intégré, vous pouvez en connecter un entre l'appareil et le caisson de basse.

• Court-circuiter le câble + et le câble - ou bien mettre en contact le cœur du câble avec le panneau arrière de l'appareil peut entraîner une défaillance. De plus, ne raccordez que deux câbles à une seule borne d'enceinte ou une enceinte à plusieurs bornes.

Lorsque vous utilisez des fiches bananes vendues dans le commerce : resserrez jusqu'au bout les bornes des enceintes puis insérez les fiches bananes. N'insérez pas le cœur du cable d'enceinte directement dans le trou de la fiche banane de la borne d'enceinte. (Modèle nord-américain)

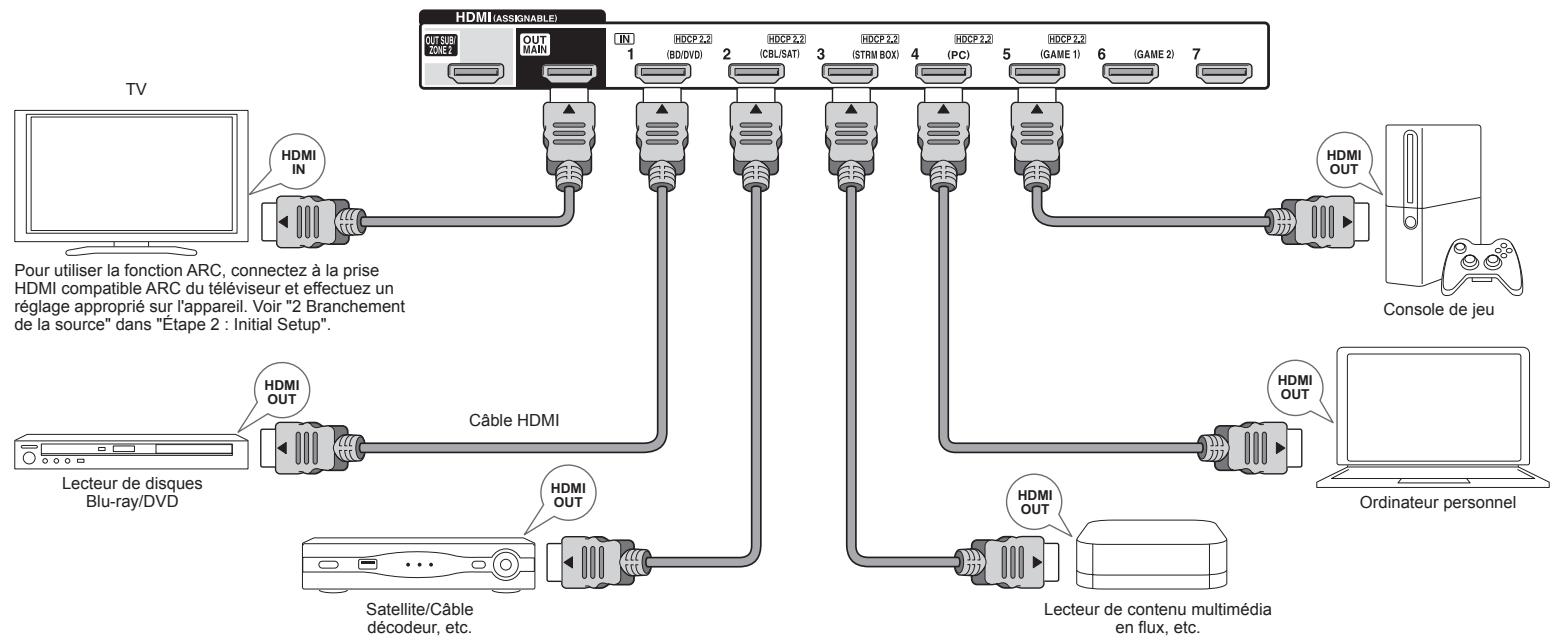

Branchement de câble HDMI

Référez-vous à l'illustration ci-dessus et raccordez le lecteur à la prise HDMI située à l'arrière de cet appareil. Par exemple, raccordez un lecteur de disques Blu-ray à la prise HDMI IN1 (BD/DVD). Pour lire le lecteur, appuyez sur la touche INPUT SELECTOR de la télécommande qui porte le même nom que la prise à laquelle vous avez raccordé le lecteur pour que l'entrée sur cet appareil soit sélectionnée.

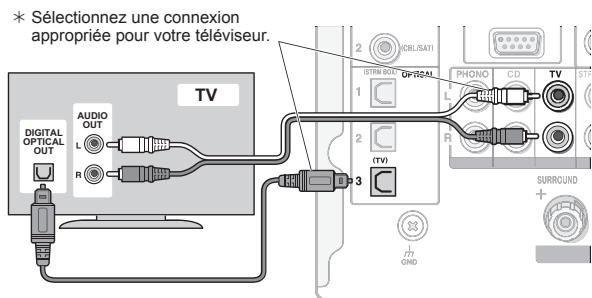

Pour connecter le téléviseur et l'appareil, connectez la prise HDMI OUT MAIN à l'appareil et la prise HDMI IN au téléviseur à l'aide d'un câble HDMI. Grâce à ce raccordement, il est maintenant possible d'afficher l'écran des réglages de l'appareil sur le téléviseur ou de transmettre les signaux audio/video du lecteur vers le téléviseur. Si votre téléviseur est compatible avec la fonction ARC (Gestion du Retour Audio), il est possible d'écouter le son du téléviseur avec les enceintes du récepteur AV grâce uniquement à cette connexion. Si votre téléviseur ne prend pas en charge la fonction ARC, vous avez besoin,

en plus du branchement à la prise HDMI OUT MAIN, d'un branchement du câble optionnel entre la prise optique de sortie audio numérique du téléviseur et la prise DIGITAL IN OPTICAL de l'appareil ou bien d'un branchement du câble audio analogique entre la sortie audio du téléviseur et la prise AUDIO IN TV de l'appareil.

• La connexion audio avec une TV n'est pas compatible avec la fonction ARC

L'appareil prend en charge la fonction HDMI Standby Through qui permet la transmission des lecteurs vers le téléviseur même lorsque l'appareil est en veille. Vous devez modifier les paramètres pour activer la liaison de sélection d'entrée.

avec un périphérique conforme CEC (Consumer Electronics Control pour Contrôle inter-éléments), le raccordement avec un téléviseur compatible ARC et la fonction HDMI Standby Through. Voir "2 Branchement de la source" dans "Étape 2 : Initial Setup".

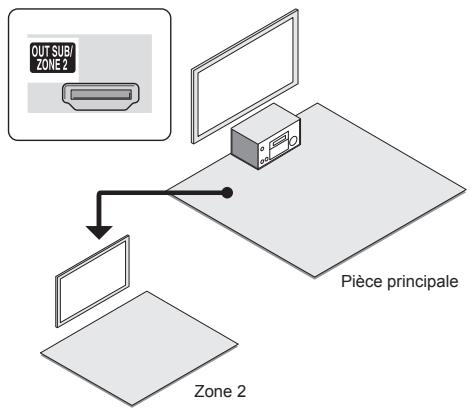

• Un autre téléviseur peut être raccordé à la prise HDMI OUT SUB. Dans ce cas, appuyez plusieurs fois sur le bouton HDMI OUT de l'appareil principal pour afficher "SUB" ou "MAIN+SUB" puis sélectionnez la méthode de sortie. Vous devez modifier les paramètres pour activer les fonctions CEC, comme ARC, pour le téléviseur raccordé à la prise HDMI OUT SUB. Réglez "Étape 3: Écouter" - "7 Menu Quick Setup" - "Control TV" sur "SUB".
• Pour être en mesure de visionner une vidéo protégée par le procédé HDCP2.2, raccordez le lecteur à l'une des prises HDMI IN1 à IN5 et raccordez la sortie HDMI de cet appareil à l'entrée HDMI compatible HDCP2.2 du téléviseur. Vous ne serez pas en mesure de voir les images protégées par le procédé HDCP2.2 si votre téléviseur ne possède pas d'entrée compatible HDCP2.2.
• Pour lire une réserve en 4K ou en 1080p, utilisez un câble HDMI haute vitesse ou un câble HDMI haute vitesse avec un câble Ethernet.

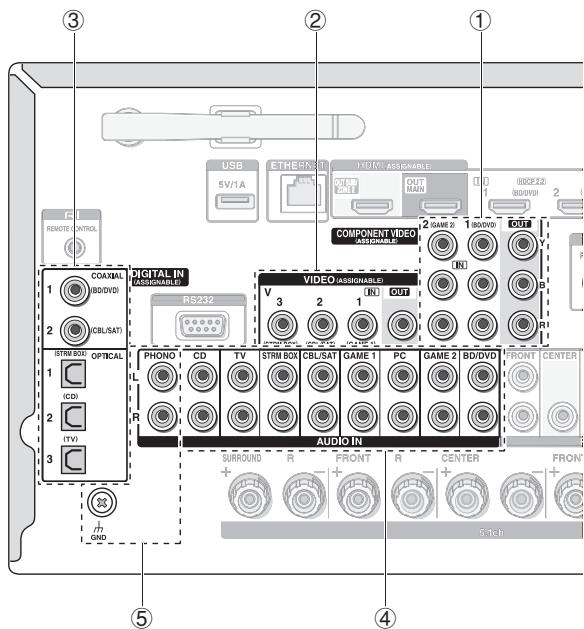

Connexion des composants sans HDMI

Si votre composant AV n'a pas de prise HDMI, utilisez une prise disponible de votre appareil pour la connexion du câble avec cet appareil.

• Il est possible de modifier l'attribution des prises d'entrée et des boutons sélecteurs d'entrée. Pour savoir comment faire les réglages, voir "1. Input/Output Assign" dans "Paramètres avancés (Menu Configuration)" du mode d'emploi avancé.

Connexion du signal vidéo

L'appareil dispose d'une fonction de conversion vidéo. Pour plus de détails, réferez-vous à la section suivante.

Un téléviseur muni d'entrées vidéo composantes ou un lecteur muni de sorties composantes peuvent être raccordés.

• Seules les images entrant par les prises COMPONENT Video IN peuvent être retransmises par les prises COMPONENT VIDEO OUT.

Cable de vidéo composante

• La vidéo transmise est d'une meilleure qualité que celle du câble vidéo composite.

Un téléviseur muni d'entrées vidéo composées ou un lecteur muni de sorties composées peuvent être raccordés.

Seules les images entrant par la prise VIDEO IN peuvent être retransmises par la prise VIDEO OUT.

Câble vidéo composite

Connexion du signal audio

③ Un lecteur muni d'une sortie audio numérique peut être branché.

Cable optique numérique (OPTICAL)

• La prise DIGITAL IN OPTICAL de l'appareil possède un cache. Pousse le cable contre le cache car il s'ouvre vers l'intérieur.

Cable coaxial numérique (COAXIAL)

④ Un lecteur muni de sorties audio analogiques peut être branché. Lorsque vous utilisez les prises ① et ② comme entrée vidéo, branchez les entrées audio correspondantes aux prises branchées dans les entrées ① et ②. (Par exemple, si le branchement vidéo s'effectue dans l'entrée ① BD/DVD, le branchement audio devra également s'effectuer dans les entrées ④ BD/DVD.)

⑤ Branchez un tourne-disque qui utilise une cartouche de type MM et qui ne dispose pas d'un égaliseur audio intégré. Si le tourne-disque raccordé possède un égaliseur audio intégré, raccordez-le à l'entrée audio analogue ④.

• S'il utilise un type de cartouche MC, installez un égalisseur audio compatible avec le type de cartouche MC entre l'appareil et le tourne-disque en le raccordant à l'entrée audio analogue ④. Pour plus de détails, reportez-vous au mode d'emploi de la plastine disque.
• Si la platine tourne-disque a un fil de mise à la terre, connectez-le à la borne GND de l'appareil. Si la connexion du fil de terre augmente le bruit, débrancheze-ile.

Fonction de conversion ascendante de la vente

Les signaux vidéo entrant par la prise VIDEO IN ou les prises COMPONENT VIDEO IN seront convertis de façon ascendante en signaux HDMI puis retransmis par la sortie HDMI.

Ampli-tuner AV

• Lorsque vous convertissez de façon ascendante des signaux vidéo entrant par les prises COMPONENT Video IN et que vous les émettez depuis la prise HDMI OUT, réglez la résolution de sortie du lecteur sur 480i ou 576i. Si l'entrée a une résolution de 480p/576p ou une résolution plus élevée, un message vous invitant à modifier le réglage de la résolution s'affichera. Si votre lecteur ne prend pas en charge la sortie 480i ou 576i, utilisez la prise VIDEO IN.
• Si plusieurs signaux vidéo entrants sont dirigés vers un seul système d'entrée, la sortie du signal HDMI aura la priorité.

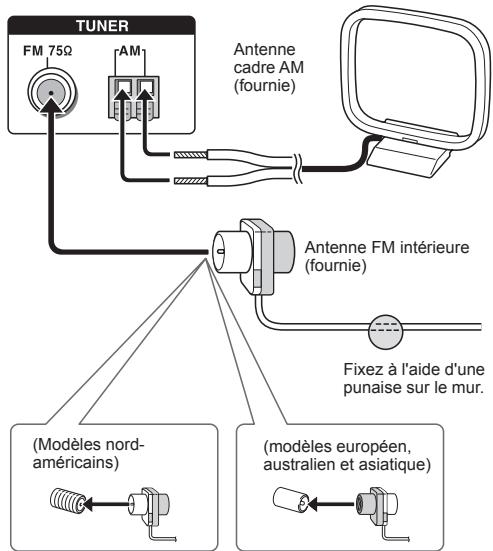

Connexions d'antenne am/fm

Raccordez les antennes pour écouter les diffusions AM/FM. Lorsque vous écoutez une diffusion pour la première fois, réglez la position de l'antenne et son orientation pour pouvoir obtenir la meilleure réception possible.

Assemblez l'antenne cadre AM (fournie).

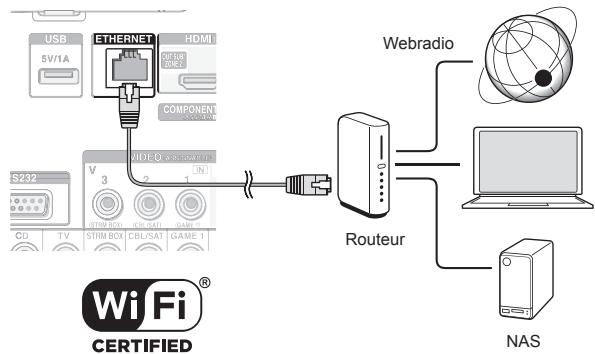

Connexion réseau

Vous pouvez profiter de la radio Internet, du DLNA et de l'AirPlay en connectant l'appareil à un réseau local. L'appareil peut être raccordé à un routeur grâce à un câble Ethernet ou bien à un routeur sans-fil pour réseau local grâce à une connexion Wi-Fi. En cas de connexion filaire, raccordez le câble LAN au port ETHERNET. Voir "4 Connexion au réseau" dans "Étape 2: Initial Setup" pour les paramètres Wi-Fi.

Connexion des écouteurs

Connectez des écouteurs stéreo avec une prise standard (1/4 pouce ou 0,6,3 mm) à la prise PHONES sur le panneau avant. Le son des enceintes sera coupé lorsque vous utilisez les écouteurs.

• Si vous avez sélectionné un autre mode d'écoute que Pure Audio, Stereo, Mono et Direct, connecter un casque audio fera basculer le mode d'écoute vers Stereo.

Cordon d'alimentation

Ce modèle dispose d'un cordon d'alimentation amovible. Raccordez le cordon d'alimentation au AC INLET de l'appareil puis à la prise. Toujours débranchez de la prise en premier lorsque vous retirez le cordon d'alimentation. Lorsque l'appareil est mis en marche, un courant important circule instantanément et peut affecter le fonctionnement de l'ordinaire et autres périphériques, il est donc recommandé d'utiliser des prises murales séparées.

La "Initial Setup" démarre automatiquement sur le téléviseur lorsque vous mettez l'appareil en marche pour la première fois.

Les réglages s'effectuent dans l'ordre suivant :

1 Calibrage de la pièce accueq

• Calibrage automatique pour un réglage optimal de l'enceinte

2 Branchement de la source

• Vérifier que chaque source d'entrée est correctement raccordée
• Configuration de la fonction HDMI Link

3 Configuration du mode à distance

• Règles nécessaires pour faire fonctionner les autres composants AV avec la télécommande

4 Connexion au réseau

• Contrôle des connexions réseau
• Paramètres Wi-Fi
• Notification de la mise à jour du micrologiciel : Si l'appareil est connecté via un réseau local et qu'une mise à jour du micrologiciel est disponible, le message "Firmware Update Available" s'affichera. Pour exécuter la mise à jour, sélectionnez "Update Now" grâce aux boutons curseurs de la télécommande et appuyez sur ENTER.

Lorsque "Completed!" apparait, appuyez sur le bouton ON/STANDBY de l'appareil principal pour passer en mode veille. Ensuite, la mise à jour sera terminée. (L'appareil se met automatiquement en mode veille après environ 3 minutes même si vous n'avez pas appuyé sur ON/STANDBY et la mise à jour s'achève.)

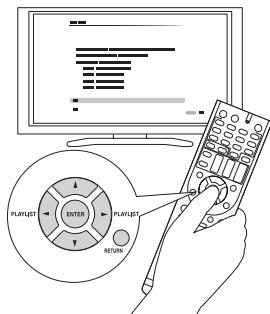

Avant de démarrer

La configuration s'effectue sous forme d'une série de réponses aux questions posées par l'appareil. Sélectionnez l'élément à l'aide des boutons du curseur de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour revenir sur l'écran précédent, appuyez sur RETURN.

• Réglez l'entrée du téléviseur sur celle assignée à l'appareil.

Sélectionnez la langue en premier. Puis, un résumé des réglages de base s'affiche. Sélectionnez "Yes" à l'écran et appuyez sur la bouton ENTER de la télécommande.

Réinitialiser la configuration initiale : Si vous interrompez la procédure en cours ou modifiez le réglage effectué lors de la configuration initiale et que vous voulez appeler l'assistant d'installation une nouvelle fois, appuyez sur RCV puis sur la bouton SETUP de la télécommande, et sélectionnez "8. Miscellaneous" - "Initial Setup" et appuyez sur ENTER.

1 Calibrage de la pièce accueq

La tonalité de test provenant de chaque enceinte sera mesurée pour activer le réglage du nombre d'enceintes, du niveau de volume, des fréquences de croisement optimales de chaque enceinte et la distance depuis le point d'écoute principal, et également pour activer la correction de la distorsion causée par l'environnement acoustique de la pièce.

• Vous ne pouvez pas revenir à l'écran précédent pendant la configuration des enceintes, même si vous appuyez sur RETURN.

1. Placez le microphone de configuration.

Lorsque l'écran ci-dessus s'affiche, avant de commencer la procédure, placez le microphone de configuration d'enceinte fourni sur la position de mesure ★ en vous référant à l'illustration ci-dessous.

Zone d'écoute

Position de mesure avec micro

• Les mesures ne pourront se faire correctement si le micro est tenu à la main. Les mesures sont impossibles si les écouteurs sont utilisés.
• Le son du caisson de basse peut ne pas être détecté car il est de fréquence extrêmement basse. Réglez le volume du caisson de basse jusqu'à environ la moitié de son volume maximal.
• La mesure peut être interrompue à cause du bruit ambiant ou d'une interférence de fréquences radio. Si cela survient, fermez la fenêtre et étéignez les apparèts menagers et les lampes fluorescentes.
• ÀpRES avoir placé le microphone à la position de mesure, sélectionnez "Do it Now" à l'aide des curseurs, puis appuyez sur ENTER.
• Lorsque "Please plug microphone that came in a box with AV receiver" s'affiche, branchez le microphone à la prise SETUP MIC de l'appareil.

1. Réglez les enceintes que vous avez raccordées et le type d'enceintes en hauteur.

Lorsque l'écran ci-dessus s'affiche, réglez les éléments avec les curseurs de la télécommande. L'image à l'écran change lorsque vous désélectionnez le nombre de canaux dans "Speaker Channels", donc référerez-vous-y pour effectuer les réglages. Après avoir effectué tous les réglages, appuyez sur le bouton ENTER de la télécommande. Après quoi, suivez les instructions affichées sur l'écran du téléviseur.

• Lorsque le curseur est positionné sur un élément, le contenu de l'élément s'affiche sur la partie inférieure de l'écran.
• Le son des tonalités de test des enceintes connectées et le réglage automatique de l'enceinte débutt.

La mesure sera effectuée trois fois ou plus pour chaque enceinte. Cela prend plusieurs minutes pour être accompli. Gardez la pièce aussi silencieuse que possible lors des mesures. Si certaines enceintes ne produisent pas de tonalité de test, vérifiez qu'elles ne sont pas déconnectées.

• uire à votre voisinage, ou bien veillez à ne pas effrayer les jeunes enfants.
• Lorsque les mesures sont effectuées, les résultats des mesures s'affichent.

Appuyez sur / sur la télécommande pour vérifier les réglages. Appuyez sur le bouton ENTER avec "Save" sélectionné. Pour que les réglages soient répercutés sur toutes les enceintes, sélectionnez "On (All Channels)" sur l'écran suivant et appuyez sur le bouton ENTER de la télécommande.

• Sélectionnez "On (Except Front Left / Right)" pour désactiver uniquement les enceintes avant.
• S'il y a un message d'erreur, suivez les instructions à l'écran pour éliminer la cause de l'erreur. Si le caisson de basse n'est pas détecté, mettez son volume au maximum et sélectionnez "Retry".

THX recommande de régler manuellement les enceintes si vous utilisez des enceintes certifiées THX, ou lors de la lecture avec les modes d'écoute THX.

• THX commande de régler manuellement la fréquence de croisement sur "80Hz(THX)".
• égularité des résultats lors du réglage du niveau ou de la distance de chaque enceinte. Si cela se produit, THX recommande de régler manuellement les enceintes et le caisson de basses.
• Lorsque "Please unplug setup microphone" est affiché, débranchez le micro.

2 Branchement de la source

Vous supportez contrôler les raccordements à chacune des entrées et effectuer la configuration de la fonction de liaison HDMI.

1. Lorsque l'écran de démarrage de la connexion de source s'affiche, sélectionnez "Yes, Continue" avec les boutons curseurs et appuyez sur ENTER.

1. Sélectionnez l'entrée de votre choix pour vérifier la connexion et appuyez sur ENTER.

Lancez la lecture du dispositif sélectionné. Si la connexion est correcte, la vidéo/la audio de la source d'entrée sélectionnée sur l'appareil seront lus.

1. Après avoir vérifié la connexion, sélectionnez "Yes" à l'aide des curseurs et appuyez sur ENTER.
2. Si vous sélectionnez "No" et appuyez sur ENTER, la cause de l'erreur s'affiche. Suivez toujours les instructions pour éliminer la cause de l'erreur et vérifie à nouveau la connexion.
3. électionnez "No, Done Checking" et appuyez sur ENTER pour sauter.

Si vous sélectionnez "Yes", vous reviendrez à l'écran de l'étape 2.

Si vous sélectionnez "No, Done Checking", vous passerez à l'étape 5.

1. Réglage de la fonction de liaison CEC.

Pour activer la fonction de liaison HDMI avec un équipement compatible CEC, sélectionnez "Yes", puis sélectionnez de nouveau "Yes" sur l'écran suivant.

Si vous sélectionnez "Yes", la connexion avec un téléviseur compatible ARC et la fonction HDMI Standby Through seront réglées sur "On" et activées.

3 Configuration du mode à distance

Vous pouvez activer le fonctionnement des autres composants à l'aide de la télécommande de l'appareil. Lorsque l'écran de lancement de la configuration du mode à distance s'affiche, sélectionnez "Yes, Continue" à l'aide des boutons du curseur et appuyez sur le bouton ENTER de la télécommande. Suivez les instructions pour sélectionner le bouton REMOTE MODE désirée et sur le clavier à l'écran, saisissez les trois premiers caractères du nom de la marque de l'appareil que vous allez programmer puis lancez une recherche du code de la télécommande. Les instructions vous expliqueront également comment régler la télécommande.

4 Connexion au réseau

Vous pouvez vérifier la connexion au réseau et effectuer le réglage Wi-Fi. Lorsque l'écran de lancement de la connexion au réseau s'affiche, sélectionnez "Yes" à l'aide des curseurs et appuyez sur le bouton ENTER de la télécommande. Si vous sélectionnez "Wired" sur l'écran suivant, vous pouvez afficher l'état de la connexion du câble LAN. Pour effectuer le réglage Wi-Fi, sélectionnez "Wireless", appuyez sur le bouton ENTER sur la télécommande et suivez les sections ci-dessous.

Effectuez les préparations suivantes.

La connexion Wi-Fi nécessite un point d'accès tel qu'un routeur sans fil pour réseau local (). Mettez sur papier le SSID et le mot de passe (clé) du point d'accès s'ils sont indiqués sur l'étiquette du boîtier principal. Si le point d'accès possède un bouton de réglage automatique (peut être appelé différemment selon le fabricant), vous pouvez faire l'installation sans avoir à utiliser le mot de passe. Pour savoir comment utiliser le bouton de réglage automatique du point d'accès, se référer à son manuel d'instruction.

• L'appareil est compatible avec une connexion Wi-Fi à un point d'accès de 2,4 GHz.

1. Sélectionnez la méthode de connexion wi-fi à l'aide des boutons du curseur et appuyez sur ENTER.

Scan Networks: Recherche d'un point d'accès tel qu'un routeur LAN sans fil depuis cet appareil. Use iOS Device (iOS7 or later): Si vous utilisez un périhérique iOS, vous pouvez facilement vous connecter au Wi-Fi juste en partageant les paramètres Wi-Fi du périhérique iOS avec cet appareil.

1. Sélectionné le SSID du point d'accès à connecter avec les boutons curseurs et appuyez sur ENTER. Lorsque le SSID du point d'accès apparait sur l'écran du télévisuer, Sélectionné le point d'accès de votre choix.
2. Si vous avez modifié la configuration initiale du point d'accès pour pouvoir vous passer de la saisie du mot de passer, l'étape 3 n'est pas nécessaire.
3. Si vous avez modifié le réglage initial du point d'accès pour cacher le SSID, voir "Lorsque le point d'accès n'est pas affiché".

3. Sélectionnez et réglez la méthode d'authentication.

L'écran "Enter Password" peut s'afficher automatiquement si le routeur LAN sans fil n'est pas équipé d'une bouton de réglage automatique.

Lorsque cet écran s'affiche, sélectionnez et paramétrez l'une des trois méthodes d'authentification : "Enter Password", "Push Button" et "PIN code". Voir ci-dessous pour les détails et comment régler chaque méthode.

Enter Password : Saisissez le mot de passe du point d'accès pour établir la connexion.

Sélectionnez "Enter Password" avec les boutons curseurs et appuyez sur ENTER. Saisissez le mot de passe () sur l'écran du clavier, sélectionnez "OK" avec les boutons curseurs et appuyez sur ENTER.

• Sélectionnez "A/a" et appuyez sur ENTER pour alterner entre les majuscules et les minuscules. Sélectionnez "-" ou "+" et appuyez sur ENTER pour déplacer le curseur dans la direction. Sélectionnez ⟨×⟩ et appuyez sur ENTER pour effacer le caractère se trouvant à gauche du curseur. Pour masquer le mot de passe par "*" ou l'afficher en clair, appuyez sur D sur la télécommande. Appuyez sur le bouton +10 de la télécommande pour permuter entre les majuscules et les minuscules. Appuyez sur CLR pour supprimer tous les caractères saisis.

③ Si la méthode de sécurité du point d'accès à connecter est WEP, sélectionnez "Default Key ID", puis appuyez sur ENTER.

Push Button : Utilisez le bouton de réglage automatique du point d'accès pour établir la connexion.

Sélectionnez "Push Button" avec les boutons curseurs et appuyez sur ENTER. Appuyez et maintenez enfoncé le bouton de réglage automatique du point d'accès pendant les secondes nécessaires, sélectionnez "OK" avec les boutons curseurs et appuyez sur ENTER.

PIN code : Sélectionnez cette méthode lorsque le bouton de réglage automatique du point d'accès est hors de portée. Sélectionnez "PIN code" avec les boutons curseurs et appuyez sur ENTER pour afficher le code PIN à 8 chiffres. Enregistrez le code PIN affiché pour accéder au point d'accès. Sélectionnez "OK" avec les boutons curseurs et appuyez sur ENTER. Pour savoir comment enregistrer le code PIN au point d'accès, réferez-vous à son manuel d'instruction.

1. Sélectionnez "Yes, Start to Check" sur l'écran de confirmation de la connexion réseau.

Lorsque le point d’accès n’est pas affiché, sélectionnez "Other..." avec le curseur > sur la télécommande et appuyez sur ENTER pour afficher à l’écran le clavier. Saisissez le SSID et le mot de passe. Effectuez les réglages suivants en fonction du réglage du réseau.

Méthode wpa/wpa2

Sélectionnez "WPA" ou "WPA2" dans "Security Method", puis appuyez sur ENTER.

Méthode WEP

Sélectionnez "WEP" dans "Security Method" et sélectionnez "Default Key ID", puis appuyez sur ENTER.

• Si le réglage du cryptage n'a pas été fait sur le routeur LAN sans fil, sélectionnez "None" dans "Security Method", puis appuyez sur ENTER.

Lorsque "Use iOS Device (iOS7 or later)" est sélectionné 2. Sur le périphérique iOS, allez dans "Settings":"Wi-Fi" et activez le paramètre, puis sélectionnez cet appareil dans "SETUP NEW AIRPLAY SPEAKER". 3. Tapotez sur "Next". 4. Sélectionnez "Yes, Start to Check" sur l'écran de confirmation de la connexion réseau.

Politique de confidentialité

Un écran de confirmation vous demandant d'accepter la politique de confidentialité s'affiche pendant la configuration du réseau. Sélectionnez "Yes" et appuyez sur ENTER pour accepter.

Si la connexion a réussi

"Successfully Connected" s'affiche sur l'écran.

Si rien ne s'affiche sur l'écran, essayez de reconfigurer. Si la connexion "Push Button" à l'aide du routeur LAN sans fil ne marche pas, essayez "Enter Password".

Mettre fin à la configuration initiale

Après avoir terminé la configuration initiale, gardez "Finished" sélectionné et appuyez sur le bouton ENTER de la télécommande. La connexion et la configuration de l'appareil sont à présent terminées.

Sortie audio des lecteurs connectés

Pour bénéficier du son surround numérique, y compris Dolby Digital et DTS, la sortie audio devra être réglée sur "Bitstream output" sur le lecteur Blu-ray ou les autres appareils raccordés. En fonction des réglages sur le lecteur de disques Blu-ray, il peut y avoir des cas où le Dolby TrueHD, Dolby Atmos et le DTS-HD Master Audio ne sont pas produits selon le format de la source. Dans ce cas, dans les réglages du lecteur de disques Blu-ray essayez de paramétrer "BD video supplementary sound" (ou le son secondaire) sur "Off". Changez le mode d'écoute après avoir changé le réglage pour confirmer.

1 Commandes de base

• Pour commander l'appareil : La télécommande de cet appareil est dotée d'une fonction mode de télécommande pour contrôler d'autres appareils. Vous ne pouvez pas contrôler l'appareil lorsque la télécommande est dans un mode autre que le mode RECEIVER (pour commander cet appareil). Assurez-vous d'appuyer sur le bouton ① RCV pour sélectionner le mode RECEIVER avant de commencer son utilisation.

1. Mise sous tension.

Appuyez sur RECEIVER sur la télécommande pour mettre en marche.

• Réglez l'entrée du téléviseur sur celle assignée à l'appareil. Utilisez la télécommande du téléviseur.

2. Sélectionnez l'entrée sur l'appareil.

Appuyez sur le bouton ③INPUT SELECTOR ayant le même nom que la prise utilisée pour le raccordement. Par exemple, appuyez sur le bouton BD/DVD pour dire le lecteur raccordé à la prise BD/DVD. Appuyez sur TV pour écouter le son du téléviseur.

• L'entrée sera automatiquement sélectionnée si le téléviseur répond aux normes CEC et est connecté à l'appareil grâce à un câble HDMI.

3. Choisissez le mode d'écoute souhaité.

Après avoir appuyé sur ①RCV, appuyez sur les boutons du mode d'écoute pour changer de mode et profiter des différents modes d'écoute.

4. Réglez le volume avec ⑩ VOL.

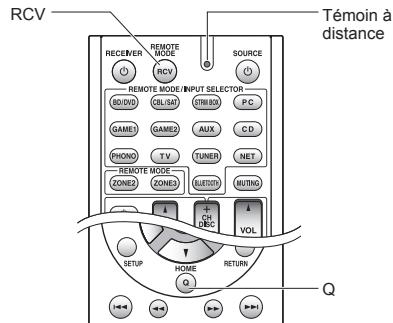

Noms des parties de la télécommande

① Bouton RCV: Passe la télécommande sur le mode faisant fonctionner cet appareil. ② Bouton ☑ RECEIVER : Permet la mise en marche ou en veille de l'appareil. ③ Boutons REMOTE MODE/INPUT SELECTOR : Change l'entrée à lire. Chaque bouton est attribuée aux prises suivantes.

Bouton	Prise	Bouton	Prise
BD/DVD	BD/DVD	GAME 2	GAME 2
CBL/SAT	CBL/SAT	AUX	AUX
STRM BOX	STRM BOX	CD	CD
PC	PC	PHONO	PHONO
GAME 1	GAME 1	TV	TV

• Utilisez la touche TUNER de la radio AM/FM, la touche NET pour les fonctionnalités réseau comme la radio Internet et la lecture USB, et la touche pour les fonctionnalités BLUETOOTH.
• Après avoir mémorisé un code de télécommande particulier sur un bouton, vous pouvez changer le mode de la télécommande pour piloter un autre équipement en appuyant sur ce bouton.

④ Boutons ZONE2, ZONE3: À utiliser lorsque l'appareil est connecté avec un amplificateur intégré et des enceintes dans une pièce différente et que le son est lu dans cette pièce. ⑤ Boutons curseurs et bouton ENTER : Déplace le curseur et confirme la sélection. ⑥ Bouton SETUP: Affiche l'écran qui permet d'effectuer plusieurs réglages de cet appareil. ⑦ Boutons de mode d'écoute : Permet de sélectionner le mode d'écoute.

Bouton MOVIE/TV: Vous pouvez désigner un mode d'écoute approprié aux films et aux programmes télé.

Bouton MUSIC: Vous pouvez choisir un mode d'écoute approprié à la musique.

Bouton GAME: Vous pouvez choisir un mode d'écoute approprié aux jeux vidéo.

Bouton THX : Vous pouvez sélectionner un mode d’écoute THX.

• Pour plus de détails sur les modes d’écoute, voir le Mode d’Emploi Avancé.

Bouton DIMMER : Modifie la luminosité de l'affichage. Bouton MUTING : Mise temporaire de l'audio en sourdine. Appuyez de nouveau pour annuler la mise en sourdine. Boutons VOLUME : Vous permet d'ajuster le volume.

Ce bouton permet l'annulation de la mise en sourdine.

① Bouton RETURN: Permet à l'affichage de retourner à son état précédent. ② Bouton Q: Affiche le menu Quick Setup qui vous permet d'accéder rapidement aux éléments de réglages les plus souvent utilisés, y compris le réglage de la qualité sonore. ③ Bouton DISPLAY: Modifie l'information affichée.

2 Fonctions réseau

Vous pouvez profiter de sources comme la radio Internet en connectant l'appareil à un réseau. Pour plus de détails sur le fonctionnement, voir le Mode d'Emploi Avancé.

• Les commandes décrites dans cette section ne s'affichent pas sur le téléviseur si la langue OSD (la fonctionnalité qui affiche les informations comme les réglages du menu sur le téléviseur) est réglée sur "Chinese". Actionnez en vérifier l'afficheur de l'appareil principal. (modèles européen, australien et asiatique)

Appuyez sur le bouton NET de la télécommande pour afficher l'écran NET TOP sur le téléviseur. Sélectionnez l'élément à l'aide des boutons du curseur de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour revenir sur l'écran précédent, appuyez sur RETURN.

Services de radio internet

L'appareil est fourni en étant préréglé sur des services de radio Internet comme TuneIn Radio. Après avoir sélectionné le service désiré, suivez les instructions à l'écran, en utilisant les boutons du curseur pour sélectionner les stations de radio et les programmes, puis appuyez sur ENTER pour écouter.

• Les services ou contenu réseau peuvent ne plus être disponibles si le fournisseur de services met fin au service.
• Les services disponibles peuvent varier en fonction de leur lieu de résidence.

DLNA

Vous pouvez dire des fichiers musicaux sauvegardés sur le PC ou le périphérique NAS connectés au réseau. Sélectionnez le serveur avec les curseurs, sélectionnez le fichier musical désiré et appuyez sur ENTER pour lancer la lecture.

• Cet appareil doit être connecté au même routeur que l'ordinateur ou le périphérique NAS.

Vous pouvez déplacer les fichiers musicaux dans un dossier partagé sur le PC ou sur le périphérique NAS connectés au réseau. Sélectionnez le serveur avec les curseurs, sélectionnez le fichier musical désiré et appuyez sur ENTER pour lancer la lecture.

• Cet appareil doit être connecté au même routeur que l'ordinateur ou le périphérique NAS.

Vous pouvez placer les fichiers de musique sur un périphérique de stockage USB. Branchez le périphérique de stockage USB au port USB situé à l'arrière de l'appareil, sélectionnez le dossier ou le fichier de musique désiré à l'aide des boutons du curseur, puis appuyez sur ENTER pour valider et démarrer la lecture.

3 Airplay®

Vous pouvez écouter le son provenant d'un iPhone®, iPod touch®, iPad® et d'un ordinateur en utilisant iTunes.

Important: Le périphérique ou l'ordinateur doit être connecté au réseau avec le même routeur que cet appareil.

Pour dire les fichiers de musique contenus dans un iphone, ipod touch ou ipad

Mettez à jour la version OS de votre périphérique iOS avant de

le connecter à cet appareil.

1. Appuyez sur le bouton NET de la télécommande.
2. Tapez sur l'icône AirPlay présente sur un iPhone, iPod touch ou iPad, sélectionnez cet appareil dans la liste des périphériques affichée, puis cliquez sur "Done".

• L'icône AirPlay s'affiche dans le centre de contrôle si iOS 7 et ultérieur est utilisé. Pour afficher le centre de contrôle, faites-le glisser depuis le bas de l'écran du périphérique iOS.
• Si l'icône AirPlay ne s'affiche pas, vérifie que cet appareil et le périphérique iOS sont tous les deux correctement connectés au routeur.
• Pour lire les fichiers de musique contenus dans un iPhone, iPod touch ou iPad.

Lire des fichiers de musique à partir d'un ordinateur

AirPlay est compatible avec iTunes 10.2 ou ultérieur.

1. Appuyez sur le bouton NET de la télécommande.
2. Mettez en marche votre ordinateur et lancez iTunes.
3. Cliquez sur l'icône AirPlay dans iTunes et sélectionnez cet appareil dans la liste des périphériques affichée.
4. Lire les fichiers de musique iTunes.
5. eil se met automatiquement en marche et la source d'entrée "NET" peut être sélectionnée. Même si ce paramètre est sur "Off", si cet appareil est déjà en marche alors la source d'entrée "NET" peut être sélectionnée.
6. Des informations comme le nom de la piste s'affichent sur l'affichage de l'appareil pendant la lecture AirPlay.
7. À cause des caractéristiques de la technologie sans fil AirPlay, le son produit par cet appareil peut être légèrement

en retard par rapport au son lu par le périphérique compatible AirPlay.

• Il peut y avoir des différences sur la manière dont les actions sont effectuées en fonction de la version iOS ou iTunes.
• Les OSD ne s'affichent pas si la langue OSD est sur "Chinese". Actionnez en vérifier l'afficheur de l'appareil principal. (modèles européen, australien et asiatique)

Volume: Le volume de cet appareil et celui du périphérique compatible AirPlay sont liés. Veillez à ce que le volume ne soit pas trop fort lorsque vous régalez celui-ci sur le périphérique compatible AirPlay. Vous pourriez endommager l'appareil ou les enceintes. Arrêtez immédiatement d'utiliser le périphérique compatible AirPlay si le volume devient trop fort à tout moment.

4 Fonction bluetooth®

Vous pouvez profiter à distance des fichiers de musique stockés sur un smartphone ou un autre périphérique compatible BLUETOOTH®. La zone de couverture est de 48 pieds (15 mètres). - Notez que la connexion n'est pas toujours garantie avec tous les périphériques compatibles BLUETOOTH®.

Appairage

L'appairage est nécessaire pour connecter le périhérique compatible BLUETOOTH pour la première fois. Avant de commencer, apprenez comment activer la fonction de configuration BLUOTOOTH et comment se connecter à autres périhériques compatibles BLUETOOTH.

1. Appuyez sur BLUETOOTH sur la télécommande. L'appareil commence l'appairage et "Now Pairing..." s'affiche.

1. Pendant que "Now Pairing..." est affiché, établissez la connexion du périphérique compatible BLUETOOTH

Dans une zone avoisinante avant environ 2 minutes.

Si le nom de cet appareil s'affiche sur l'écran du périphérique compatible BLUETOOTH, sélectionnez cet appareil. Le jumelage se terminera peu après.

• Si un mot de passe est requis, entrez "0000".
• Vous pouvez appairer un autre périphérique compatible BLUETOOTH en appuyant quelques instants sur le bouton BLUETOOTH pendant que "Now Pairing..." est présent sur l'afficheur. Cet appareil peut contenir les données de jusqu'à huit périphériques jumelés.

Lecture de périphériques compatibles

Si l'appareil est en marche et que le périphérique compatible BLUETOOTH est connecté, l'entrée basculera automatiquement sur BLUETOOTH. Lecture de la musique dans cet état.

• Il peut s'écouler environ une minute avant que la connexion ne soit établie lorsque l'appareil est en marche car la fonction BLUETOOTH prend parfois du temps pour démarrer.
• Si le volume du périphérique compatible BLUETOOTH est bas, le son ne sera pas produit depuis cet appareil.
• A cause des caractéristiques de la technologie sans fil BLUETOOTH, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible BLUETOOTH.
• Les OSD ne s'affichent pas si la langue OSD est sur "Chinese". Actionnez vérifier l'afficheur de l'appareil principal. (modèles européen, australien et asiatique)

5 Radio am/fm

Le mode d'emploi simplifié décrit la méthode utilisant la syntonisation automatique. Pour le réglage manuel, reportez-vous au Mode d'Emploi Avancé.

1. Appuyez plusieurs fois sur le bouton TUN de l'appareil principal pour sélectionner "AM" ou "FM".
2. Appuyez sur TUNING MODE sur l'appareil, de façon à ce que le témoin "AUTO" s'allume sur l'écran.
3. Appuyez sur la bouton TUNING ▲ de l'appareil. La synchronisation automatique d'une station de radio démarre. La recherche s'arrête dès qu'une station est synchronisée. Lorsqu'une station de radio est synchronisée, le témoin "▶TUNED" s'allume sur l'afficheur. Le témoin "FM STEREO" s'allume si la station de radio est une station de radio FM.

L'affichage réel est différent en fonction du pays ou de la région.

Mémorisation d'une station de radio : Vous pouvez enregistrer jusqu'à 40 de vos stations de radio AM/FM favorites.

1. Recherchez la station AM/FM que vous voulez enregistrer.
2. Appuyez sur MEMORY de l'appareil de manière à ce que le numéro de préréglage clignote sur l'écran.
3. Appuyez plusieurs fois sur la bouton PRESET de l'appareil pour sélectionner un nombre entre 1 et 40 pendant que le numéro de préréglage clignote (environ 8 secondes).
4. Appuyez de nouveau sur le bouton MEMORY de l'appareil principal pour mémoriser la station. Lorsqu'il est enregistré, le numéro de préréglage s'arrête de clignoter. Pour sélectionner une station de radio préréglée, appuyez sur le bouton PRESET de l'appareil principal ou sur le bouton CH + / - de la télécommande.
5. Pour supprimer une station préréglée mémorisée, appuyez sur le bouton PRESET de l'appareil principal, sélectionnez le numéro de préréglage que vous désirez supprimer, puis tout en appuyant sur le bouton MEMORY, appuyez sur le bouton TUNING MODE. Lors de la suppression, le nombre sur l'écran s'éteint.

Réglage du pas de fréquence am/fm

Il peut être nécessaire de changer le pas de fréquence pour synchroniser la radio dans la zone où vous vous trouvez. Changez le pas en suivant la procédure qui suit. Notez que lorsque ce paramètre est modifié, toutes les radios préréglées sont supprimées.

1. Après avoir appuyé sur le bouton RCV de la télécommande, appuyez sur SETUP. 2. Sélectionnez "6. Hardware" avec les boutons du curseur et appuyez sur ENTER. 3. Sélectionnez "Tuner" avec les boutons du curseur et appuyez sur ENTER. 4. Sélectionnez "AM/FM Frequency Step" (modèle nord-américain) ou "AM Frequency Step" (modèles européens, australiens et asiatiques) à l'aide des boutons du curseur et sélectionnez le pas de fréquence de la zone où vous vous trouvez.

Multi-zone

Vous pouvez écouter le son dans une pièce (appelée Zone 2 ou Zone 3) autre que celle où se trouve l'appareil (appelée pièce principale). Vous pouvez également retransmettre de la vidéo et du son vers un téléviseur situé dans une pièce différente (Zone 2) via HDMI.

Les sources que vous pouvez dire

• Lecteurs externes ( 1)
• NET (*2)
• BLUETOOTH
• Radio AM/FM

1 En Zone 2, vous pouvez raccorder un équipement à l'une des prises HDMI IN1 à IN5, des prises DIGITAL IN COAXIAL/OPTICAL, ou des prises AUDIO IN. Notez que seuls les signaux audio analogiques ou 2-channel PCM peuvent être lus et que certains lecteurs demandent un réglage de la sortie audio. Seuls les lecteurs raccordés à la prise AUDIO IN par une connexion analogue peuvent être lus en Zone 3. 2 Le son DSD et Dolby TrueHD ne peut pas être lu en Zone 2/Zone 3.

Établir une connexion multi-zone

Il existe trois méthodes de raccordement suivantes. La lecture simultanée dans toutes les zones est également possible.

a. Raccordement d’un téléviseur situé dans une pièce différente b. Raccordement d’un amplificateur intégré ou d’un amplificateur de puissance situé dans une pièce différente c. Raccordement d’enceintes situées dans une pièce différente

A. Raccordement d'un téléviseur situé dans une pièce différente

Vous pouvez lire la vidéo et l'audio d'un lecteur connecté en HDMI à la TV dans une pièce séparée. À l'aide d'un câble HDMI, effectuez un branchement entre la prise HDMI OUT SUB/ZONE 2 de l'appareil et la prise HDMI IN du téléviseur situé dans une pièce différente.

Paramètres nécessaires : Appuyez sur la bouton RCV puis sur la bouton SETUP de la télécommande, sélectionnez "1. Input/Output Assign" - "TV Out" et règlez le paramètre "Zone 2 HDMI" sur "Use".

• Les informations d'un périphérique raccordé peuvent s'afficher sur l'écran du téléviseur situé dans une pièce différente. Appuyez sur la bouton ZONE2 de la télécommande pour sélectionner Zone 2 et appuyez sur DISPLAY.
• Réglez le volume du téléviseur situé dans l'autre pièce.

B. Raccordement d'un amplificateur intégré ou d'un amplificateur de puissance situé dans une pièce différente

Il est possible de diffuser une source à 2 canaux dans une pièce séparée pendant qu'une source à 7.1 canaux est lue dans la pièce principale.

Raccordez les prises PRE/LINE OUT ZONE2 ou LINE OUT ZONE3 de l'appareil et les prises en entrée de ligne de l'amplificateur intégré situé dans une pièce différente avec un câble RCA.

Réglages nécessaires pour écouter du son depuis une entrée HDMI en Zone 2 : Appuyez sur le bouton RCV puis sur le bouton SETUP de la télécommande, sélectionnez "1. Input/Output Assign" - "TV Out" et régalez le paramètre "Zone 2 HDMI" sur "Use".

Le son de la Zone 2 peut être réglé soit avec l'appareil, soit avec l'amplificateur principal utilisé dans l'autre pièce. Le son de la Zone 3 devra être réglé avec l'amplificateur principal utilisé dans l'autre pièce.

Réglages nécessaires pour régler le son en Zone 2 à l'aide de cet appareil : Appuyez sur le bouton RCV puis sur le bouton SETUP de la télécommande, sélectionnez "3. Audio Adjust" - "Multi Zone" et réglez le paramètre "Zone 2 Out" sur "Variable". Assurez-vous d'effectuer ce réglage si vous raccordez un amplificateur de puissance. Simons, la sortie du volume pourrait êtreassez puissante pour causer des dommages.

C. Raccordement d'enceintes situées dans une pièce différente

Connectez les enceintes dans une autre pièce sur les bornes d'enceintes de ZONE2 de l'appareil à l'aide de câbles d'enceinte. Notez que le canal 5.1 sera la valeur maximale () dans la pièce principale pendant la lecture de la Zone 2. Le son ne peut pas être produit par les enceintes arrière et les enceintes en hauteur.

• Dans ce cas, le mode d'écoute Dolby Atmos ne peut pas être sélectionné.

Ces paramétres sont nécessaires : Une fois le branchement des enceintes effectué, appuyez sur la bouton RCV puis sur la bouton SETUP de la télécommande, sélectionnez "2. Speaker" - "Configuration" et règlez "Powered Zone 2" sur "Yes".

Réglages nécessaires pour écouter du son depuis une entrée HDMI en Zone 2 : Appuyez sur le bouton RCV puis sur le bouton SETUP de la télécommande, sélectionnez "1. Input/Output Assign" - "TV Out" et règlez le paramètre "Zone 2 HDMI" sur "Use".

Effectuer une lecture multi-zone

Il est possible d'effectuer la lecture dans la pièce principale et en même temps dans une autre pièce, par exemple en lisant le lecteur de disques Blu-ray dans la pièce principale dans laquelle l'appareil est placé tout en écoutant la webradio dans une autre pièce. Il est également possible d'effectuer la lecture uniquement dans une pièce séparée.

• Avec des lecteurs externes, il est possible de diffuser la même source ou des sources différentes dans la pièce principale et l'autre pièce.
• Avec "NET" et "BLUETOOTH", vous ne pouvez pas sélectionner des entrées différentes pour la pièce principale et l'autre pièce. Par exemple, si "NET" a été sélectionné dans la pièce principale et puis que "BLUETOOTH" est sélectionné comme source de lecture pour l'autre pièce, l'entrée dans la pièce principale deviendra par conséquent "BLUETOOTH". De plus, vous ne pouvez pas sélectionner des services réseau différents pour la pièce principale et l'autre pièce avec l'entrée "NET".
• Lorsque vous écoutez la diffusion AM/FM, vous ne pouvez pas sélectionner des stations différentes pour la pièce principale et la pièce séparée. Cependant, la diffusion de la même station sera entendue dans les deux pièces.
• Si vous avez raccordé le même lecteur par HDMI dans la pièce principale et dans l'autre pièce, l'entrée pour cet appareil (la pièce principale) sera 2-channel PCM.

Écouter

1. Appuyez sur ZONE2 ou ZONE3 de la télécommande, pointez la télécommande dans la direction de l'appareil principal et appuyez sur RECEIVER.

"Z2" ou "Z3" s'allume sur l'afficheur de l'appareil principal et la fonction multi-zone s'active. (Zone 2 ou Zone 3 est maintenant activée).

2. Appuyez de nouveau sur ZONE2 ou ZONE3 sur la télécommande et appuyez sur INPUT selector de l'entrée qui doit être utilisée dans l'autre pièce.

• Si vous mettez l'appareil en mode veille pendant une lecture multi-zone, les témoins Z2/Z3 sont grises et le mode de lecture bascule sur lecture dans une pièce séparée uniquement. Effectuer les étapes 1 et 2 pendant que l'appareil est en veille bascule également le mode de lecture en lecture dans une pièce séparée uniquement. Pour dire la même source dans la pièce principale et l'autre pièce, appuyez sur la bouton ZONE2 ou ZONE3 pendant environ 3 secondes.

Pour contrôle avec l'appareil principal : appuyez sur ZONE2 ou ZONE3 et dans les 8 secondes qui suivent, appuyez sur le bouton du sélection d'entrée de la source qui doit être lue dans l'autre pièce. Pour dire la même source dans la pièce principale et l'autre pièce, appuyez deux fois sur ZONE2 ou ZONE3.

Pour régler le son en zone 2

Pour régler le volume, appuyez sur le bouton ZONE2 de la télécommande et puis réglez avec VOLA/V. Vous pouvez également mettre temporairement le son en sourdine en appuyant sur MUTING. Pour contrôler l'appareil principal, appuyez ZONE2 et dans les 8 secondes, réglez avec la commande MASTER VOLUME.

Pour régler la qualité du son, appuyez sur la touche ZONE2 de l'appareil principal et appuyez plusieurs fois sur la touche TONE pour afficher "Bass", "Treble" ou "Balance" sur l'afficheur de l'appareil principal, puis tournez la molette pour régler.

Pour désactiver la fonction

Après avoir appuyé sur le bouton ZONE2 ou ZONE3 de la télécommande, appuyez sur ∘RECEIVER. Pour contrôle avec l'appareil principal, appuyez sur le bouton ZONE2 ou ZONE3 et appuyez sur ∘ON/STANDBY.

• La consommation électrique en mode veille augmente lorsque la fonction multi-zone est en cours d'utilisation.
• Si Zone 2 ou Zone 3 est activée lorsque le mode d'écoute de la pièce principale est Pure Audio, celui-ci passera automatiquement sur le mode d'écoute Direct.
• En utilisant la fonction multi-zone, la fonction RI du système lié (liaison entre les composants Onkyo) est désactivée.
• En appuyant sur INPUT SELECTOR sur la télécommande pendant que vous utilisez la télécommande pour la Zone 2 ou Zone 3 fera basculer la cible contrôlee vers la piece principale. Pour contrôle de nouveau la Zone 2 ou Zone 3, appuyez sur la bouton ZONE2 ou ZONE3 pour entrer en mode de contrôle de la Zone.

WHOLE HOUSE MODE: Si vous appuyez sur WHOLE HOUSE MODE, alors que la lecture est en cours dans la pièce principale, WHOLE HOUSE MODE est activé, "Z2" et "Z3" s'allument au même moment sur l'écran et les sources de lecture de toutes les pièces sont appliquées à la même source à la fois.

• Les sources pouvant être lues en Zone 2 peuvent être lues dans toutes les pièces.
• Cette fonction ne peut pas être utilisée si des écouteurs sont branchés ou si le son est émis par les haut-parleurs du téléviseur.

7 Menu quick setup

Vous pouvez effectuer des réglages communs sur l'écran du téléviseur pendant la lecture.

1. Appuyez sur le bouton Q de la télécommande. Le menu de réglage rapide s'affiche à l'écran du téléviseur connecté.

Quick Setup		BD/DVD
Listening Mode	MOVIE/TV
Audio	MUSIC
HDMI	GAME
Information	THX

1. Sélectionnéz les éléments à l'aide des boutons du curseur de la télécommande, puis appuyez sur ENTER.
2. Pour revenir sur l'écran précédent, appuyez sur RETURN.
3. Sélectionnez le contenu à l'aide des boutons du curseur de la télécommande.

■ Listening Mode : Sélectionnez le mode d'écoute parmi les catégories "MOVIE/TV", "MUSIC", "GAME" et "THX". Après avoir sélectionné, appuyez sur le bouton ENTER pour valider. - Il ne peut être réglé lorsque l'audio est lu sur les enceintes du téléviseur.

■ Audio : Vous pouvez effectuer divers réglages audio, y compris la qualité audio et le réglage du niveau des enceintes.

• Vous ne pouvez pas sélectionner cet élément lorsque le son est émis par les enceintes du téléviseur.

Bass, Treble: Ajustez le volume de l'enceinte frontale. - Il ne peut pas être réglé si le mode d'écoute est Pure Audio, Direct ou THX.

Phase Matching Bass: Supprime le changement de phase en milieu de gamme pour améliorer le son grave. Ainsi un son grave puissant et fluide peut être obtenu.

• Il ne peut pas être réglé si le mode d'écoute est Pure Audio, Direct ou THX.

Center Level, Subwoofer Level : Ajustez le niveau de l'enceinte lorsque vous écoutez le son. L'ajustement que vous effectuez reviendra à l'état précédent lorsque vous mettrez l'appareil en mode veille.

• Les changements peuvent être impossibles en fonction des réglages d'enceinte.
• Ce réglage est impossible si MUTING est sélectionné ou si un casque est utilisé.

Speaker Layout : Sélectionnez les enceintes auxquelles donner la priorité lorsque les enceintesarrêtées et les enceintes en hauteur sont raccordées en même temps.

• Les changements peuvent être impossibles en fonction des réglages d'enceinte.

AV Sync : Si l'image est en retard avec l'audio, vous pouvez retarder l'audio pour compenser l'écart. Différents paramètres peuvent être configurés pour chaque sélection d'entrée.

• Il ne peut être réglé si le mode d'écoute est Pure Audio ou Direct.

AccuEQ Room Calibration : Activez ou désactivez les paramétrages effectués par le réglage automatique de l'enceinte. Si ceci doit être activé, alors vous devriez normalement sélectionner "On (All Ch)" et pour juste désactiver les enceintes avant vous devriez sélectionner "On (ex. L/R)". Le paramètre peut être défini séparément pour chaque sélection d'entrée.

• Ce réglage ne peut pas être sélectionné si le réglage automatique de l'enceinte n'a pas été effectué.
• Il ne peut pas être réglé si les écouteurs sont connectés ou si le mode d'écoute est Pure Audio ou Direct.

Equalizer : Sélectionnez "Preset1" à "Preset3" configuré dans "2. Speaker" - "Equalizer Settings" du menu de configuration. Le même paramètre de champ sonore est appliqué à toutes les portées s'il est sur "Off".

• Il ne peut être réglé si le mode d'écoute est Pure Audio ou Direct.

Music Optimizer : Améliore la qualité de l'audio compressé. La lecture de sons depuis des fichiers compressés avec perte tels que les MP3 peut être améliorée. Le paramètre peut être défini séparément pour chaque sélection d'entrée.

• Le réglage est efficace pour les signaux de 48 kHz ou moins. Le réglage n'est pas efficace pour les signaux en flux binaires.
• Il ne peut être réglé si le mode d'écoute est Pure Audio ou Direct.

Late Night : Produit des petits sons facilement entendus. Activez lorsque vous avez besoin de baisser le volume lorsque vous regardez un film tard la nuit. Vous pouvez uniquement bénéficier de l'effet pour les sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, et DTS.

• La mise en veille de l'appareil entraînera la définition du paramètre sur "Off". Pour le Dolby TrueHD, le paramètre sera défini sur "Auto".
• Le réglage ne peut pas être utilisé dans les cas suivants.
• Si "3. Audio Adjust" - "Dolby" - "Loudness Management" dans le menu de configuration est sur "Off" pendant la lecture en Dolby Digital Plus ou Dolby TrueHD.
• Lorsque le signal entrant est DTS et que "Dialog Control" est autre que 0 dB

Re-EQ, Re-EQ(THX): Réglez la piste sonore traitée pour améliorer ses aigus, afin de l'adapter au home cinema.

• Cette fonction peut être utilisée avec les modes d'écoute suivants : Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Multichannel, DTS, DTS-ES, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio, et DTS Express.
• Dans Re-EQ(THX), les modes d’écoute suivants peuvent être utilisés : THX Cinema, THX Surround EX et THX Select2 Cinema.

Centre Spread : Ajustez la largeur du champ sonore du canal avant lors de la lecture en mode d'écoute Dolby Surround.

Pour étendre la largeur du champ sonore vers la gauche et la droite, sélectionnez "On". Pour concentrer le son au centre, sélectionnez "Off".

• Selon les réglages de l'enceinte, ici devient "Off".

Dialogue Control : Vous pouvez augmenter la partie dialogue du son par incréments de 1 dB à 6 dB de manière à rendre le dialogue plus facile à entendre par-dessus les bruits de

fond.

• Ceci ne peut pas être réglé pour du contenu autre que le format DTS:X.
• Cet effet pourrait ne pas pouvoir être sélectionné avec certains contenus.

HDMI OUT : Sélectionnez la prise HDMI OUT à utiliser pour la sortie.

Contrôle TV : Choisissez si activer la fonction de liaison CEC pour les téléviseurs raccordés à l'une des prises HDMI OUT MAIN ou SUB.

Information :

Audio : Affiche la source d'entrée audio, le format, le nombre de canaux, la fréquence d'échantillonnage, le mode d'écoute et le nombre de canaux de sortie.

Video : Affiche des informations comme la source d'entrée vidéo, la résolution, l'espace couleur, la profondeur de la couleur, les informations 3D, le format et la sortie.

Tuner : Affiche des informations comme la bande, la fréquence, et le numéro de préréglage. Ceci s'affiche uniquement lorsque "TUNER" est sélectionné comme source entrante.

Pour régler la qualité du son

Il est possible d'améliorer ou de modifier les basses et les aigus des enceintes avant. Appuyez plusieurs fois sur le bouton TONE de l'appareil principal pour sélectionner le paramètre de votre choix parmi "Bass", "Treble", et "Phase Matching Bass", puis tournez la molette TONE pour régler.

• Ceci ne peut pas être défini lorsque le mode d'écoute est Pure Audio, Direct ou THX. "Bass": Vous permet d'améliorer ou de modifier les basses. "Treble": Vous permet d'améliorer ou de modifier les aigus. "Phase Matching Bass": Vous permet de garder le milieu de gamme clair et d'améliorer efficacement les basses.

Vérification du format d'entrée

Appuyez sur DISPLAY sur la télécommande plusieurs fois pour commuter l'affichage de l'unité principale afin de :

• Si "Dolby D 5.1" s'affiche dans le format du signal, les signaux Dolby Digital 5.1 ch sont entrés. Lors de l'écoute de la radio AM/FM, la bande, fréquence et numéro de préselection sont affichés.

Lecture audio et vidéo provenant de sources différentes

Il est possible de jouer l'audio et la vidéo depuis des sources différentes. Par exemple, vous pouvez jouer l'audio d'un lecteur CD et la vidéo d'un lecteur BD/DVD. Dans ce cas, appuyez sur la bouton BD/DVD de la télécommande et puis sur CD. Puis démarrez la lecture sur les lecteurs BD/DVD et CD. Cette fonction est efficace lorsqu'une entrée avec audio seule a été sélectionnée (CD, NET, BLUETOOTH, TUNER et PHONO depuis la configuration initiale). (*)

• Lorsque NET ou BLUETOOTH est sélectionné, appuyez sur le bouton NET ou BLUETOOTH puis appuyez sur le bouton MODE de la télécommande.

Avant de démarrer la procédure

Les problèmes peuvent être résolus simplement en allumant et en coupant l'alimentation, ou en débranchant/rebranchant le cordon d'alimentation, ce qui est plus facile que de travailler sur la connexion, la procédure de paramétrage et de fonctionnement. Essayez d'effectuer les mesures les plus simples à la fois sur l'appareil et sur le périphérique connecté. Si le problème est que la vidéo ou l'audio ne sont pas sortis, ou que le fonctionnement lié HDMI ne fonctionne pas, la déconnexion/connexion du câble HDMI peut le résoudre. Lors de la reconnexion, veillez à ne pas enrouler le câble HDMI car s'il est enroulé, le câble HDMI peut ne pas bien s'adapter. Après la reconnexion, éteignez puis rallumez l'appareil et le périphérique connecté.

L'ampli-tuner AV s'eteint de manière inattendue.

• L'ampli-tuner AV se mettra automatiquement en mode veille si la veille automatique ou la minutes de veille est définie et lancée.
• La fonction du circuit protecteur peut avoir été activée. Si cela survient, "AMP Diag Mode" apparait sur l'afficheur lorsque l'appareil est de nouveau mis en marche, et l'appareil entre en mode diagnostic. Si le résultat du diagnostic ne signale aucune problème, l'affichage "AMP Diag Mode" disparait et vous pourrez réutiliser l'appareil normalement. Si "CHECK SPWIRE" apparait sur l'afficheur, les câbles d'enceinte peuvent voir créés un court-circuit. Assurez-vous que les fils dénudés des enceintes ne sont pas en contact entre eux ou avec le panneau arrière de l'appareil, puis mettez de nouveau l'appareil en marche. Si "NG" s'affiche, débranchez immédiatement le cordon d'alimentation de la prise électrique et contactez votre revendeur Onkyo.

• Un mauvais sélecteur d'entrée a été sélectionné. Sélectionnez une entrée adaptée pour le lecteur. Vérifiez également que le mode sourdine n'est pas activé.
• Tous les modes d'écoute n'utilisent pas toutes les enceintes.

Il n'y a pas d'image.

• Un mauvais sélecteur d'entrée a été sélectionné.
• L'entrée vidéo provenant de la prise analogique ne s'affiche pas si le mode d'écoute est Pure Audio.
• Pour afficher une vidéo du lecteur raccordé sur l'écran du

téléviseur lorsque l'appareil est en veille, vous devez activer la fonction HDMI Standby Through.

• Lorsque l'image du téléviseur est floue ou manque de netteté, le cordon d'alimentation ou les câbles de connexion de l'appareil peuvent avoir interféré. Dans ce cas, gardez une distance entre le câble d'antenne du téléviseur et les câbles de l'appareil.
• Si vous raccordez un lecteur prenant en charge le procédé HDCP2.2, assurez-vous de le brancher à l'une des prises HDMI IN1 à IN5 de l'appareil.

La vidéo et le son sont désynchronisés

• La vidéo peut être en retard par rapport au son en fonction des réglages et des raccordements avec le téléviseur. Réglez dans "Étape 3 : Écouter", "7 Menu Quick Setup", "A/V Sync".

Impossible de lire le surround numérique

• Pour bénéficier du son surround numérique, y compris Dolby Digital et DTS, la sortie audio devra être réglée sur "Bitstream output" sur le lecteur Blu-ray ou les autres appareils raccordés.

Impossible de reproduire un son tel que le dolby atmos selon le format de la source.

• Si vous ne pouvez pas reproduire les formats Dolby TrueHD, Dolby Atmos ou DTS-HD Master Audio en fonction du format de la source, dans les réglages du lecteur de disques Blu-ray, essayez de mettre le paramètre "BD video supplementary sound" (ou son secondaire) sur "Off". Changez le mode d'écoute pour chaque source après avoir changé le réglage pour confirmer.

Le contrôle HDMI ne fonctionne pas correctement.

• Réglez la fonction de lien CEC de l'appareil sur On. Il est également nécessaire de faire les réglages du système lié par HDMI sur la TV. Pour plus d'informations, reportez-vous au mode d'emploi de la télévision.

Vous ne pouvez pas accéder au réseau.

• Essayez de brancher/débrancher l'appareil ou le routeur LAN sans fil ou vérifiez leur état de marche. Dans la plupart des cas, cela fonctionnera.
• Si le routeur LAN sans fil désiré n'est pas dans la liste des points d'accès, il peut être régle pour-cache le SSID, ou la connexion ANY est peut-être coupée. Changez les paramètres et réessayez.

Réinitialisation de l'appareil

La réinitialisation de l'appareil à l'état au moment de l'expédition peut résoudre le problème. Si les mesures ci-dessus ne résolvent pas le problème, réinitialisez l'appareil à l'aide de la procédure suivante. Si vous réinitialisez le statut de l'appareil, vos préférences seront réinitialisées à leurs valeurs par défaut. Notez-les avant de commencer la réinitialisation.

Comment réinitialiser :

1. Tout en appuyant sur le bouton CBL de l'appareil principal (notez que l'étape 2 doit être effectuée avec ce bouton enfoncé)
2. Appuyez ON/STANDBY sur l'appareil principal ("Clear" apparait sur l'afficheur et l'appareil revient en mode veille)
3. Ne débranchez pas le cordon d'alimentation avant que "Clear" disparaisse de l'afficheur.

2. Appuyez sur ON/STANDBY. 1. Tout en maintenant enfoncée la bouton CBL

Comment réinitialiser la télécommande :

1. Tout en appuyant sur le bouton RCV de la télécommande, appuyez sur Q jusqu'à ce que le témoin à distance reste allumé (après environ 3 secondes).
2. Dans les 30 secondes, appuyez de nouveau sur RCV.

Partie de l'amplificateur

Puissance de sortie nominale (nord-américain) Avec 8 ohms de charge, deux canaux entraînés, de 20-20.000 Hz; puissance RMS minimale 140 watts (TX-RZ900)/135 watts (TX-RZ800) nominaux par canal, avec pas plus de 0.08% de distorsion harmonique totale de 250 milliwatts de sortie nominale. Puissance de sortie mode surround () (6 ohms, 1 kHz DHT 0.9%) 200 W (TX-RZ900)/185 W (TX-RZ800) par canal

Sortie de référence pour chaque enceinte.

En fonction de la source et des paramètres du mode d’écoute, il est possible qu’aucun son ne soit reproduit.

Puissance de sortie nominale (Autres) 7 canaux × 200 W (TX-RZ900)/185 W (TX-RZ800) à 6 ohms, 1 kHz, 1 canal entrainé de 1% (IEC)

Puissance de sortie effective maximale 7 canaux × 235 W (TX-RZ900)/215 W (TX-RZ800) à 6 ohms, 1 kHz, 1 canal entrainé (JEITA) (asiatique)

Puissance dynamique ()

• IEC60268-Puissance de sortie maximale à court terme

320 W (TX-RZ900)/300 W (TX-RZ800) (3 Ω, Avant)

THD + N (Taux de distorsion harmonique + bruit) 0.08% (20 Hz - 20 kHz, mi-puissance)

Sensibilité d'entrée et impédance

200 mV/47 kΩ (LINE, 1 kHz 100 W/8 Ω)

3,5 mV/47 kΩ (PHONO MM)

Niveau de sortie RCA nominal et impédance

1 V/470 Ω (PRE OUT)

1 V/470 Ω (SUBWOOFER PRE OUT)

100 mV/2,2 kΩ (ZONE2 LINE OUT)

1 V/2,2 kΩ (ZONE2 PRE OUT)

Surcharge phono 70 mV (MM 1 kHz 0,5% Direct)

Réponse en fréquence 5 Hz - 100 kHz/+1 dB, -3 dB (mode Dir)

Spécificités de la commande de tonalité

± 10 dB, 20Hz (BASS)

± 10 dB, 20kHz (TREBLE)

Rapport signal-bruit 106 dB (LINE, IHF-A) 80 dB (PHONO MM, IHF-A)

Impédance de l'enceinte 4Ω-16Ω ou 6Ω-16Ω

Partie vidéo

Force du signal

Réponse en fréquence de la vidéo composante 5 Hz - 100 MHz / +0 dB, -3 dB

Résolution maximale correspondante 480i/576i (Composante à HDMI) 720i/1080i (Composante à Composante)

Partie du tuner

Réglage de la plage de fréquence FM 87,5 MHz - 107,9 MHz (Nord-Américain) 87,5 MHz - 108,0 MHz, RDS (autres)

Réglage de la plage de fréquence AM 522/530 kHz - 1611/1710 kHz

Chaîne préréglée 40

Partie réseau

Ethernet LAN

10BASE-T/100BASE-TX

LAN sans fil

Norme IEEE 802.11 b/g/n

(Wi-Fi standard)

Bande 2,4 GHz :

1-11 canaux (nord-américain)

10-11 canaux (Espagne)

10-13 canaux (France)

1-13 canaux (autres)

(Wi-Fi® standard)

Partie bluetooth

Système de communication

Ligne de mire d'environ 15 m (*)

Bande de fréquence

bande 2,4 GHz

Méthode de modulation

20 Hz - 20.000 Hz (Fréquence d'échantillonnage 44,1 kHz)

• La portée effective peut varier selon les facteurs comme : les obstacles entre les appareils, les champs magnétiques autour d'un four micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de réception, la performance de l'antenne, le système d'exploitation, le logiciel etc.

Général

Alimentation

120 V CA, 60 Hz (Nord-Américain)

220 - 240 V CA, 50/60 Hz (autres)

Consommation d'énergie

8,5 A (TX-RZ900)/7,8 A (TX-RZ800) (Nord-Américain)

840 W (TX-RZ900)/720 W (TX-RZ800) (Autres)

0,15 W (Veille, Nord-Américain)

0,2 W (en veille, autres)

2,7 W (Veille réseau)

95 W (TX-RZ900)/90 W (TX-RZ800) (Pas de son)

ES, DTS, DTS Express, Multichannel PCM (jusqu'à 8 canaux)

Supportés

3D, Audio Return Channel, Deep Color, xv Color™, LipSync, CEC, 4K,

Extended Colorimetry (sYCC601, Adobe RGB, Adobe YCC601), Contenu

Sorties haut-parleurs

Affichage à l'écran multi-lingue

(Nord-américain) Anglais, Allemand, Français, Espagnol, Italien,

Hollandais, Suédois

(Autres) Anglais, Allemand, Français, Espagnol, Italien, Hollandais,

Suédois, Russe, Chinois (*)

• L'OSD ne s'affiche lorsque l'entrée est "NET" ou "BLUETOOTH".

Actionnez et vérifiez l'afficheur de l'appareil principal.

Les spécifications et fonctionnalités peuvent changer sans préavis.

Tableau des résolutions de l'image

Consultez le tableau suivant pour avoir des informations sur les formats et les résolutions de l'image reproduites par cet appareil en réponse aux signaux entrants

Résolutions prises en charge par le HDMI

HDMI IN1 à IN5 (pour l'utiliser dans la pièce principale)

Technologie de protection du droit d'auteur	Résolution d'affichage	Fréquence d'image	Espace de couleur	Profondeur de couleur	Remarques
HDCP1.4 HDCP2.2	720×480i	60 Hz	RGB/YCbCr4:4:YCbCr4:2:2	8/10/12/16 bits	Avec YCbCr4:2:2, seul le 12 bit Color Depth est pris en charge.
	720×576i	50 Hz
	720×480p	60 Hz
	720×576p	50 Hz
	1920×1080i	50/60 Hz
	1280×720p	24/25/30/50/60 Hz
	1680×720p	24/25/30/50/60 Hz
	1920×1080p	24/25/30/50/60 Hz
	2560×1080p	24/25/30 Hz
		50/60 Hz
	4K (3840×2160p)	24/25/30 Hz	RGB/YCbCr4:4:4	8/10/12/16 bits
			YCbCr4:2:2	12 bits
		50/60 Hz	RGB/YCbCr4:4:4	8 bits
			YCbCr4:2:2	12 bits
			YCbCr4:2:0	8/10/12/16 bits
	4K SMPTE (4096×2160p)	24/25/30 Hz	RGB/YCbCr4:4:4	8/10/12/16 bits
			YCbCr4:2:2	12 bits
		50/60 Hz	RGB/YCbCr4:4:4	8 bits
			YCbCr4:2:2	2 bits
			YCbCr4:2:0	8/10/12/16 bits

HDMI IN1 à IN5 (pour l'utiliser dans la Zone 2)

Technologie de protection du droit d'auteur	Résolution d'affichage	Fréquence d'image	Espace de couleur	Profondeur de couleur	Remarques
HDCP1.4 HDCP2.2	720×480i	60 Hz	RGB/YCbCr4:4:4/YCbCr4:2:2	8/10/12/16 bits	Avec YCbCr4:2:2, seul le 12 bit Color Depth est pris en charge.
	720×576i	50 Hz
	720×480p	60 Hz
	720×576p	50 Hz
	1920×1080i	50/60 Hz
	1280×720p	24/25/30/50/60 Hz
	1680×720p	24/25/30/50/60 Hz
	1920×1080p	24/25/30/50/60 Hz
	2560×1080p	24/25/30 Hz
		50/60 Hz	RGB/YCbCr4:4:4YCbCr4:2:2	8/10/12 bits12 bits
	4K (3840×2160p)	24/25/30 Hz	RGB/YCbCr4:4:4YCbCr4:2:2	8 bits12 bits
		50/60 Hz	YCbCr4:2:0	8bits
	4K SMPTE (4096×2160p)	24/25/30 Hz	RGB/YCbCr4:4:4YCbCr4:2:2	8 bits12 bits
		50/60 Hz	YCbCr4:2:0	8 bits

HDMI IN6, IN7, Avant

Technologie de protection du droit d'auteur	Résolution d'affichage	Fréquence d'image	Espace de couleur	Profondeur de couleur	Remarques
HDCP1.4	720×480i	60 Hz	RGB/YCbCr4:4:4/YCbCr4:2:2	8/10/12/16 bits	Avec YCbCr4:2:2, seuI le 12 bit Color Depth est pris en charge.
	720×576i	50 Hz
	720×480p	60 Hz
	720×576p	50 Hz
	1920×1080i	50/60 Hz
	1280×720p	24/25/30/50/60 Hz
	1680×720p	24/25/30/50/60 Hz
	1920×1080p	24/25/30/50/60 Hz
	2560×1080p	24/25/30 Hz
		50/60 Hz	RGB/YCbCr4:4:4	8/10/12 bits
			YCbCr4:2:2	12 bits
	4K (3840×2160p)	24/25/30 Hz	RGB/YCbCr4:4:4	8 bits
			YCbCr4:2:2	12 bits
		50/60 Hz	YCbCr4:2:0	8 bits
	4K SMPTE (4096×2160p)	24/25/30 Hz	RGB/YCbCr4:4:4	8 bits
			YCbCr4:2:2	12 bits
		50/60 Hz	YCbCr4:2:0	8 bits

Déclaration de conformité

Nous déclarons, sous notre seule responsabilité, que le produit est conforme aux normes :

• Sécurité
• Limites et méthodes de mesure des caractéristiques des perturbations radioélectriques
• Limites pour les émissions de courant harmonique
• Limitation des variations de tension, des fluctuations de tension et du papillotement Directive RoHS, 2011/65/UE
• Par la première, Onkyo Corporation déclaré que l'appareil TX-RZ900/TX-RZ800 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Informations relatives à la licence et à la marque commerciale

Onkyo ne garantit pas la compatibilité BLUETOOTH entre l'ampli-tuner AV et tous les appareils compatibles BLUETOOTH. Pour assurer la compatibilité entre l'ampli-tuner AV et un autre périphérique à technologie BLUETOOTH, consultez la documentation de l'appareil et le vendeur. Dans certains pays, il peut exister des restrictions sur l'utilisation d'appareils BLUETOOTH. Vérifiez après des autorités locales.

Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.

Avertissement

Par l'intermédiaire de cet appareil, vous avez la possibilité de vous connecter vers d'autres services ou sites internet qui échappent au contrôle de toute société, qui a conçu, fabriqué ou distribué cet appareil ainsi que ses filiales (collectivement, "Société"). Il n'y a pas de contrôle sur la nature, le contenu et la disponibilité de ces services. L'inclusion de liens n'implique pas forcément une recommandation ou un appui sur les opinions exprimées qu'ils contiennent. Toutes les informations, le contenu et les services disponibles par l'intermédiaire de cet appareil appartiennent à des tiers et sont protégés par des droits d'auteur, un brevet, une marque, et/ou par les lois sur la propriété intellectuelle applicables dans d'autres pays.

Les informations, le contenu et les services fournis par l'intermédiaire de cet appareil sont uniquement pour votre utilisation personnelle et non commerciale.

Toutes les informations, le contenu ou les services ne doivent pas être utilisés d'une autre manière que celle précédemment approuvée par le propriétaire du contenu approprié ou par votre fournisseur de services.

Vous ne pouvez pas modifier, copier, republier, traduire, exploiter, créer des œuvres dérivées, transférer, poster, transmettre, vendre ou distribuer d’aucune manière que ce soit toute information, contenu et services disponibles via cet appareil, sauf autorisation expresse par le propriétaire des droits d’auteur, du brevet, de la marque commerciale, et/ou de la propriété intellectuelle concernée, y compris et sans limitation le propriétaire du contenu ou fournisseur de services.

LES CONTENUS ET SERVICES DISPONIBLES VIA CET APPAREIL SONT FOURNIS EN "L'ETAT".

LA SOCIÉTÉ NE GARANTIT PAS L'INFORMATION, LES CONTENUS OU SERVICES AINSI FOURNIS EXPRESSEMENT OU IMPLICITÉM ENT ET À TOUTE FIN.

LA SOCIÉTÉ EXCLUT EXPRESSEMENT TOUTES GARANTIES, EXPRESSSES OU TACITES, Y COMPRISSans TOUTEFOIS S'Y LIMITER, LES GARANTIES DE TITRE, DE NON-INFRACTION, DE QUALITE MARCHANDE OU D'APTITUDE À N'IMPORTE QUELLE FIN.

La Société ne prétend pas ni ne donne aucune garantie de chaque nature que ce soit, expresse ou tacite, quant à l'exhaustivité, la justesse, la validité, la légalité, la fiabilité, la pertinence ou la disponibilité des informations, contenus ou services disponibles via cet appareil. La Société ne peut avoir de responsabilité, contractuelle ou délictuelle, y compris en cas de négligence et de responsabilité de plein droit, en cas de dommages directs, indirects, spéciaux, accidentels ou consécutifs ou tout dommage résultant de, ou en lien avec toute information contenu, ou résultant de l'utilisation de tout contenu ou service par vous ou un tiers, même si la Société a été informée de la possibilité de tels dommages, la Société ne peut également être tenue responsable pour toute réclamation venant d'un tiers contre les utilisateurs de cet appareil.

ou un tiers.

Eneldom, la Société ne peut être tenue responsable pour, sans restreindre la portée générale de ce qui précède, toute interruption ou suspension de toute information, contenus ou services disponibles via cet appareil. La Société n'est pas non plus responsable du service client en ce qui concerne les informations, contenus et services disponibles via cet appareil. Toutes questions ou requêtes pour un service concernant les informations, les contenus ou services doivent être adressées directement aux propriétaires de contenus et fournisseurs de services concernés.

Accessoires fournis

Télécommande (RC-900M) -- (1) Piles (AA/R6) -- (2)

Cordon d'alimentation -- (1)

Micro de paramétrage d'enceintes --- (1)

• Le nombre entre parenthèses indique la quantité. Sur l'emballage, la lettre à la fin du nom du produit indique la couleur.

Comment utiliser la télécommande

Piles (AA/R6)

Capteur de la télécommande

• Si la télécommande reste longtemps inutilisée, retirez les piles pour éviter tout corrosion.
• Veuillez noter que garder des piles consommées à l'intérieur de la télécommande peut causer des corrosions et l'endommager.

Onkyo Corporation

Kitahama Chuo Bldg, 2-2-22 Kitahama, Chuo-ku,
