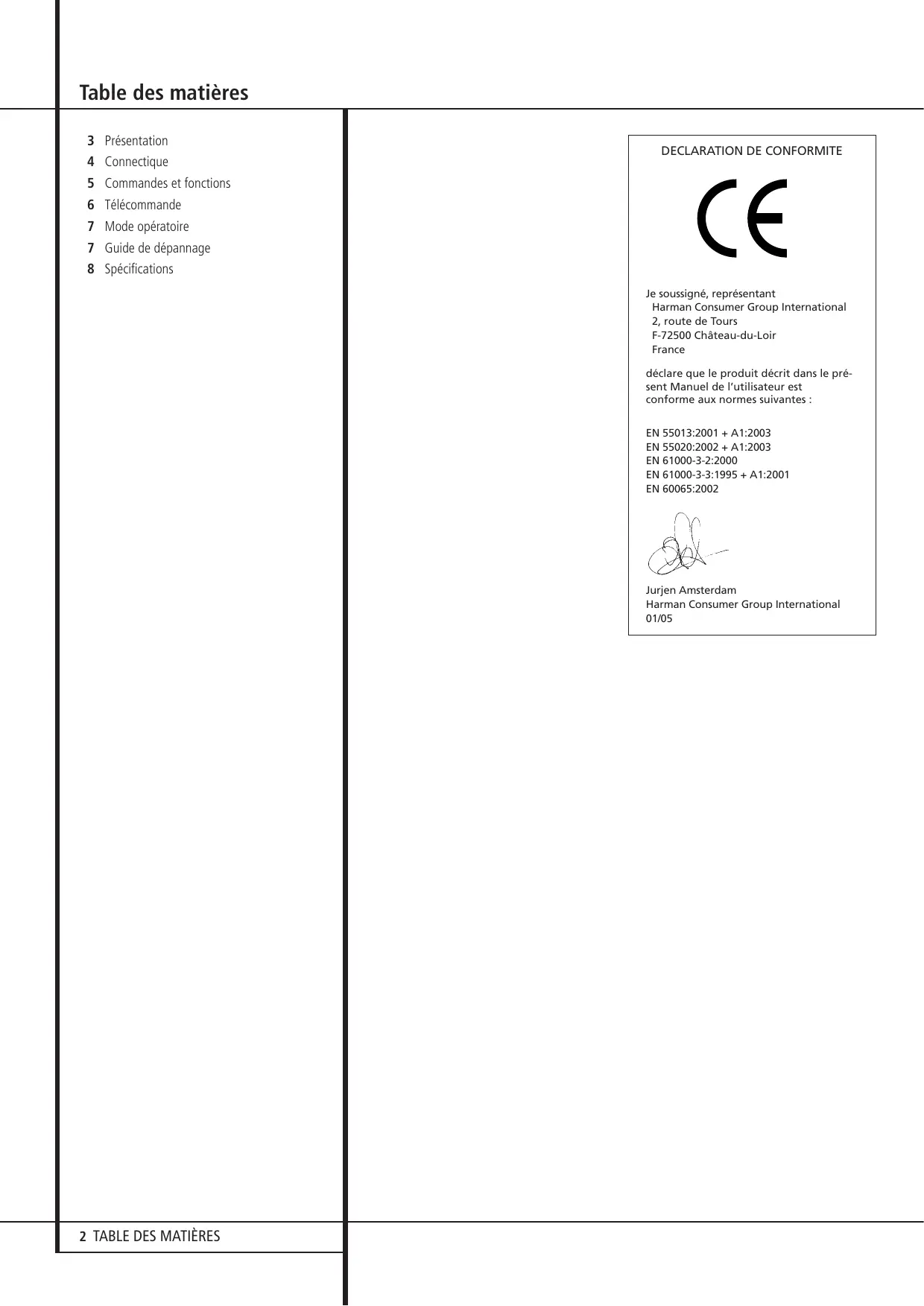

EN 55020:2002 + A1:2003 EN 61000-3-2:2000 EN 61000-3-3:1995 + A1:2001 EN 60065:2002
Harman Consumer Group International 01/05 Haute Capacité en courant HCC Cela permet aux sections amplificatrices de réagir rapidement aux écarts de dynamiques, fournissant ainsi instantanément le courant nécessaire au pilotage précis de pratiquement tous les systèmes d’enceintes. Bande passante ultra-large Bande passante d’une largeur exceptionnelle, insensible aux contre-réactions négatives. Linéarité en phase et précision sont optimisées. Faible contre-réaction négative Faible distorsion et large bande passante sans contre-réaction pour une dynamique optimisée. Electronique ad hoc Son électronique est entièrement constituée de circuits discrets spécialement conçus. Seul ce type de circuits intégrés peut produire ce haut niveau de performances. Protection électronique avancée Les circuits de protection Harman Kardon préservent l’amplificateur des courts-circuits ou des dysfonctionnements au niveau des enceintes ou de la connectique sans sacrifier la qualité sonore par l’utilisation de limiteurs de courant ou de relais de sortie.
Utilisez toujours une alimentation 230 V Cet équipement est conçu pour fonctionner sous une tension de 230V AC. N’utilisez que des prises de tension secteur, jamais au delà, pour prévenir les risques d’indendie. Manipulez le câble d’alimentation avec précaution Si vous devez débranchez l’appareil du secteur, par exemple avant de vous absenter plusieurs semaines, tirez toujours sur la prise, jamais sur le câble. Ne placez aucun meuble ou objet lourd sur le cordon d'alimentation et évitez de marcher ou de faire tomber quelque chose dessus. Ne faites jamais de nœud avec le câble. Non seulement vous pourriez l'endommager, mais vous pourriez causer un court-circuit entraînant des risques d'incendie. Emplacement Placez l’appareil sur un support plat et solide et évitez : ■ les endroits humides. ■ les endroits trés chauds, exposés directement aux rayons du soleil ou à proximité de sources thermiques. ■ les endroits très froids. ■ les endroits exposés à la poussière ou aux vibrations. ■ les endroits mal ventilés. N’obstruez pas les fentes d’aération pratiquées sur le dessus de l’appareil, vous risquez d’altérer la fiabilité à long terme de votre amplificateur.
Ne pas poser d'appareil type lecteur CD ou tout autre équipement directement sur l'amplificateur. Ce produit ne doit en aucun cas être exposé à l'humidité ou être en contact direct avec de l'eau. Aucun objet ou récipient type vase ne doit être placé sur l'appareil. Déplacer l’appareil Avant de déplacer l’appareil, veillez à débrancher tous les câbles d’interconnexion avec d’autres périphériques et à débrancher le câble d’alimentation secteur. N’essayez pas de démonter l’appareil Cet équipement ne renferme pas de composants inter-changeable facilement. Ouvrir l’appareil présenterait des dangers pour votre sécurité, et toute modificatioon de ses composants internes annulerait la garantie. Si de l’eau ou de petits objets, métalliques ou autres pénètrent accidentellement à l’intérieur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur. Entretien Si l’appareil a besoin d’être nettoyé, utilisez un chiffon doux et sec. Au besoin, passez un chiffon doux légèrement imbibé d’eau savonneuse puis d’eau propre. Essuyez immédiatement après avec un chiffon sec. N’utilisez ni détergents ni alcool ni produit aérosol. N’utilisez pas de produits abrasifs qui pourraient endommager la finition des parties métalliques. Evitez de diffuser des produits insecticides à proximité de l’appareil. Odeurs anormales Si vous remarquez une odeur anormale ou de la fumée, débranchez immédiatement l’Amplificateur du secteur, Contactez votre revendeur ou le centre de sav Harman Kardon le plus proche. Emballage Gardez l’emballage dans un endroit sür, au cas où vous en auriez besoin à l’occasion d’un déménagement ou d’une réparation.
REPORTEZ-VOUS AUPRÈS D'UN SERVICE DE MAINTENANCE QUALIFIÉ. L'éclair fléché au centre d'un triangle équilatéral prévient l'utilisateur de la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.
œuvre et l'entretien de l'appareil.
3. Une platine tourne disque avec cartouche MM doit être reliée aux entrées Phono et un câble de masse être branché sur la borne de masse. Connexions télécommande Si un périphérique stéréo est doté d’un capteur infrarouge intégré et d’une prise de sortie Remote, il est possible de connecter cette prise à la prise d’entrée REMOTE IN du HK 970. Tous les équipements Harman Kardon dotés de prises « Remote In » et « Remote Out » sont mutuellement compatibles à l’exception de la Citation 22, 24 et 25. Les capteurs à distance et périphériques d’autres marques peuvent ne pas être compatibles, mais sont sans danger pour votre équipement. Un deuxième câble peut être utilisé pour relier la prise REMOTE OUT de l’Amplificateur à l’entrée Remote d’un périphérique stéréo. Utilisez la même procédure pour connecter d’autres périphériques (si c’est possible).
Jusqu’à 2,5 m Jusqu’à 4 m Jusqu’à 6 m Plus de 6 m
1 mm 1,25 mm Si l’impédance des deux paires est : 8Ω/8Ω 8Ω/6Ω 8Ω/4Ω Le témoin d'alimentation s'allume pour indiquer que l'appareil est sous tension. Pour déconnecter complètement l'appareil, il faut débrancher la prise d'alimentation du secteur.
5 Sélecteur Record Source : Sélectionnez la source que vous souhaitez enre-gistrer sur le périphérique connecté aux prises Tape et CDR Out du panneau arrière en pressant Record Source jusqu'à ce que cette source soit affichée. 6 Source Direct : Pressez cette touche pour contourner le circuit de gestion des tonalités. 7 Touche Mode : Pressez cette touche pour modifier le réglage des commandes Bass, Treble et Balance.
) Afficheur d’informations principales : Affiche les messages et indicateurs d’état qui vous aident à manipuler l’appareil. ! Fenêtre du capteur de télécommande : Le capteur placé derrière cette fenêtre reçoit les signaux infrarouges de la télécommande. Pointez celle-ci vers cette fenêtre qui ne doit être ni obstruée ni recouverte si vous n’avez pas installé de capteur extérieur.
• Pour gérer à distance les commandes d’un tuner ou d’un lecteur ou enregistreur de CD, "TUNER", "CD" ou "CDR" doivent avoir été sélectionnés via les touches Source de la télécommande (une sélection sur la face avant ne suffit pas). • Notez que les lecteurs de DVD et de cassette ne sont pas gérables à partir de la télécommande. • Pour gérer à distance un enregistreur de CD compatible, vous devez sélectionner CDR comme entrée, et la platine à commander (lecture CDP ou enregistrement CDR) doit être sélectionnée au moyen des touches appropriées SELECT CDP ou CDR.
Touche ON OFF Tuner Phono TV Tape Aux CD Volume + CDR 10+ Mode Choix Aux Choix CD Volume Haut Choix du CDR Choix du Mode Volume Bas -Sourdine La télécommande est opérationnelle jusqu’à 7 mètres de l’Amplificateur et dans un angle de 30° par rapport à l’axe perpendiculaire à sa face avant. Cette portée peut être réduite par la présence d’obstacles coupant l’axe du faisceau, de lumières fluorescentes ou d’impuretés sur le capteur IR de la face avant ou l’émetteur de la télécommande. La télécommande est alimentée par deux piles AA livrées avec l’Amplificateur. Si vous devez les remplacer, changez toujours les deux piles en même temps. Si vous ne devez pas utiliser la télécommande pendant un laps de temps assez long, retirez les piles pour prévenir les risques de corrosion.
Ecoute d’un lecteur de CD, d’un lecteur de cassette, d’un tuner ou d’une autre source audio 1. Réglez la commande de Volume sur le niveau minimum et pressez sur l'interrupteur Power de l'amplificateur. Le témoin d'alimentation passe au bleu, le système de protection vérifie l'absence de court-circuit ou d'autres problèmes pendant quelques secondes avant de diffuser un son. 2. Pressez Speaker 1 pour écouter la paire d’enceintes reliée aux bornes Speakers 1 sur le panneau arrière. Pressez Speaker 2 pour écouter la paire d’enceintes reliée aux bornes Speakers 2 sur le panneau arrière. Pressez les deux boutons pour écouter les deux paires d’enceintes simultanément. Pour n’écouter qu’à travers le casque, presser pour couper la/les paire(s) d’enceintes active(s). 3. Sélectionnez la source à écouter en pressant les touches Source vers le bas ou vers le haut sur la face avant jusqu'à ce que le nom de la source apparaisse sur l'écran d'information principal, ou en pressant la touche Source appropriée sur la télécommande. 4. Lancez la lecture de la source choisie 5. Ajustez le Volume sur le niveau souhaité. 6. Ajustez les commandes Bass, Treble et Balance à votre gré (la fonction Source Direct doit être désactivée).
Lorsque le niveau de graves souhaité a été obtenu, pressez sur la touche Mode pour ajuster le niveau des aigus. L'écran d'information principal affiche TREBLE 0dB. Tournez le bouton de Volume vers la droite pour augmenter le niveau, vers la gauche pour le diminuer. Sélectionnez la source à écouter en pressant les touches Source vers le bas ou vers le haut sur la face avant jusqu'à ce que le nom de la source apparaisse sur l'écran d'information principal, ou en pressant la touche Source appropriée sur la télécommande. Une fois le niveau des aigus ajusté, pressez sur la touche Mode pour régler la balance. L'écran d'information principal affiche BALANCE 0. Tournez le bouton de Volume vers la droite pour privilégier l'enceinte droite, vers la gauche pour privilégier l'enceinte gauche. Pressez de nouveau sur la touche Mode pour revenir à l'indication normale de volume. 7. Pressez sur ”Source Direct” jusqu'à ce que l'écran principal d'information affiche DIRECT O N, afin de contourner les commandes de tonalité de l'appareil pour écouter la source originale sans modification. Pressez de nouveau pour désactiver cette fonction et
Vous pouvez enregistrer, sur cassette ou CD-R, ou sur cassette ET CD-R simultanément, ce qui est lu par une quelconque des sources disponibles. Vous pouvez aussi connecter un deuxième lecteur de cassette aux entrées et sorties CDR et copier d’une cassette à l’autre (dans les deux sens). Pour sélectionner le signal source à enregistrer (qui n’est pas nécessairement celui de la source en cours de lecture), pressez sur les touches Record Source vers le haut ou vers le bas sur la face avant jusqu'à ce que l'indicateur associé au nom de la source à enregistrer apparaisse sur l'écran d'information principal. NOTA : Le signal source enregistré est pris directement à la source et n’est donc pas affecté par les réglages de volume, de tonalité ou de balance. Remarques importantes • Les fonctions Source Direct et Record Source ne peuvent être activées qu’à partir des tou-ches de la face avant, pas à partir de la télécommande • Les platines cassette 3 têtes avec fonction de surveillance peuvent également être connectées aux prises Tape ou CDR, mais cette fonction de surveillance sera inhibée.
La plupart des anomalies de fonctionnement d’un tel équipement sont dues à des aléas de manipulation. Si vous constatez un dysfonctionnement, vérifiez donc d’abord sur la liste ci-après si la solution du problème ne s’y trouve pas. Si le problème persiste, consultez votre centre de service après vente agréé Harman Kardon. Si le problème est... Aucun témoin lumineux ne s’allume quand vous branchez l’équipement sur une prise secteur
• cette prise secteur est active.
• la source appropriée est active. • le réglage de volume n’est pas sur zéro. • les câbles d’enceintes sont correctement branchés • les connexions vers le périphérique source sont correctes.
• Réglez la balance sur 0
• la connectique du système a été effectuée correctement
• la platine est assez loin des enceintes. • la platine est posée sur un support stable. • le câble de la platine est relié aux prises phono. • La cartouche phono est de type MM, non MC.
